Produktdetails
Suntec Ölpumpe AEV 67 C 7212 4P
Ersetzt alte Ölpumpe AE 67 C 7285 4P mit der Artikelnummer 601200, 601618.
Getriebegrösse: 67
Druckbereich: 8 - 28 bar (14 bar voreingestellt)
Maximaler Zulaufdruck: 2 bar
Drehsinn: Gegen den Uhrzeiger mit Düsenausgang links
Pumpenserie 7000 mit seitlichen Druckanschlüssen
Nabe: D=54mm
Welle: d=8 mm
Modell: 12
Revision: 4
Bypass-Stopfen in der Rücklauföffnung eingeschraubt für Zweistranginstallation. Mit 4mm Inbus-Schlüssel für Einstraginstallation entfernbar.

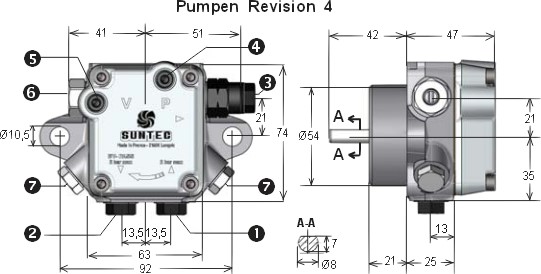

| 1: Zulauf G 1/4 | 5: Vakuummeßanschluß G 1/8 |
| 2: Rücklauf und interner Bypass-Stopfen | 6: Druckeinstellung |
| 3: Zur Düse G 1/8 | 7: Druckanschluß (Serie 7000) |
| 4: Druckmeßanschluss G 1/8 |
Funktion
Das Getriebe saugt das Öl vom Tank über den eingebauten Ölfilter an und fördert es unter Druck über das Druckregulierventil zur Düse. Das Öl, das die Düsenkapazität überschreitet, fließt bei Zweistranginstallation zum Tank zurück, bei Einstranginstallation zurück in die Ansaugkammer. Die Pump hat einen durchgebohrten Düsenstopfen und ermöglichen dadurch während der Inbetreibnahme des Brenners eine automatische Entlüftung über die Düse. Beim ersten Start wird die Entlüftung durch Öffnen eines Druckanschlusses beschleunigt.
Merkmale
Hersteller
Zubehöre
Wellendichtung Viton ALV, ATV, AEV, ASV, ANV, APV, DV
| Art.-Nr. | 601764 |
|---|
Filtersatz Nr. 6 für Suntec-Pumpe mit Deckeldichtung
| Art.-Nr. | 601107 |
|---|
Anschlussteile-Pumpe AE67, AE97
| Art.-Nr. | 21116306052 |
|---|
