Produktdetails
Klemmensockel AGM 410490550 für Feuerungsautomaten der Serie LFL1
Sockel mit 24 Anschlussklemmen:
- 2 Stützpunktklemmen, galvanisch getrennt, mit den Bezeichnungen 31 und 32
- 3 Erdleiterklemmen, auslaufend in einer Lasche zur Erdung des Brenners
- 3 Nulleiterklemmen, mit Klemme 2, dem Nulleitereingang, vorverdrahtet
- 14 Ausbrechöffnungen für die Kabeleinführung mittels Kabeltüllen, davon 8 seitlich und 6 im Boden des Sockels
- 6 seitliche Ausbrechöffnungen mit Gewinde für Kabelstopfbuchsen Pg11

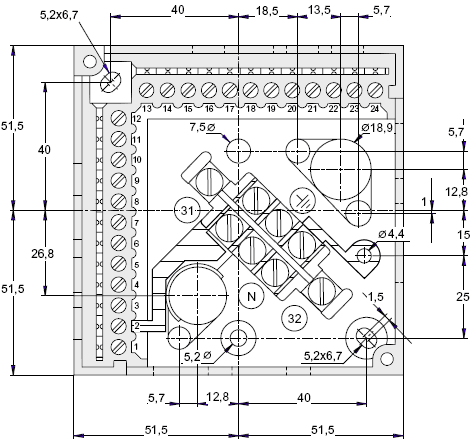

Maßzeichnung:
