Klemmensockel AGM 410490500 für Siemens Feuerungsautomaten LAL1 und LAL2.
Sockel:
- Stecksockel und Steckerpartie des LAL... sind so ausgeführt, daß nur Feuerungsautomaten des Typs LAL... aufgesteckt werden können
- mit 24 Anschlußklemmen
- mit Stützpunktklemmen «31» und «32»
- mit 3 Erdleiterklemmen, auslaufend in eine Lasche zur Erdung des Brenners
- mit 3 Nulleiterklemmen
- vorverdrahtet mit Klemme 2
- mit 14 Ausbrechöffnungen für die Kabeleinführung mittels Kabeltüllen, 8 seitlich, 6 im Boden
- mit 6 seitlichen Ausbrechöffnungen mit Gewinde für Kabelstopfbuchse Pg11

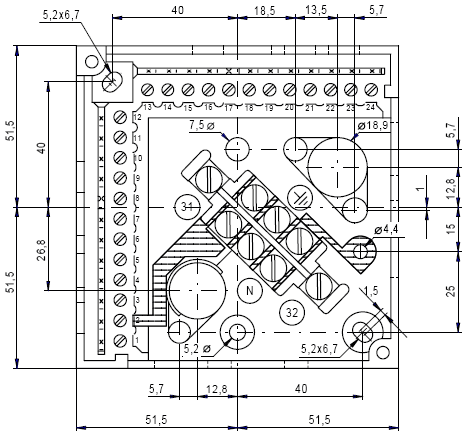

Abmessungen:
