Produktdetails
Flammenfühler QRB1A QRB1/35 schwarz mit normaler Empfindlichkeit, passend zu Weishaupt Ölbrenner WL30-A und WL30-A-Z.
Fotowiderstandsfühler zu Landis & Staefa Feuerungsautomaten, für die Überwachung von gelbbrennenden Ölflammen im sichtbaren Bereich. Der QRB1 wird vor allem in Verbindung mit Feuerungsautomaten für kleinere Brenner eingesetzt. Für blaubrennende Flammen ist der Flammenfühler der Serie QRC einzusetzen.
Typenübersicht:
Der QRB1 passt zu den Feuerungsautomaten der Serien:
- LAL
- LAO
- LMO
Hinweise:
- Verlegen Sie die Fühlerleitung immer separat mit möglichst großem Abstand zu anderen Kabeln, insbesondere zum Zündkabel.
- Verwenden Sie keine Brennerreinigungssprays. Reinigen Sie den Photowiderstandsfühler ausschließlich mit einem sauberen Tuch.
Funktionsweise:
Zur Überwachung wird die Strahlung von Ölflammen im sichtbaren Bereich des Lichtspektrums zur Bildung des Flammensignals herangezogen. Lichtempfindliches Element ist ein Photowiderstand. Sein Dunkelwiderstand liegt im MOhm-Bereich. Der Widerstandswert sinkt mit zunehmender Beleuchtungsstärke (kOhm-Bereich). Im Unterschied zur Selenphotozelle RAR7 und RAR8 kann die nachglühende Auskleidung des Feuerraums detektiert werden.
Messschaltung:

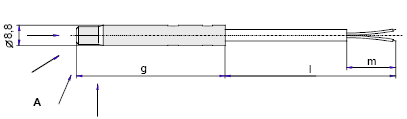

Abmessungen:
