Absalzregler WS-CC

Absalzregelung LRR1-50 manuelle Temperaturkompensation und Grenzwertmeldung

• Einbaugerät für 1 Elektrode und 1 Widerstandsgeber, Spannung 24VDC
• TÜV.WRS.12-017
• 1x Umschaltkontakt Max. Alarm, 2x Wechselkontakt Ventil AUF / STOP / ZU
• 1 Istwertausgang 4-20mA
• 3 Melde- und Diagnose LEDs und 7-Segmentanzeige
• passende Elektrode: WS-CExxx
• mit Temperaturkompensation: zusätzlich WS-CCT

Als Leitfähigkeitsregler und Grenzwertschalter eingesetzt, z.B. in Dampfkessel- und Heißwasseranlagen oder in Kondensat- und Speisewasserbehältern. Der Leitfähigkeitsregler signalisiert das Erreichen einer MAX-Leitfähigkeit und öffnet oder schließt ein Absalzventil.

Bestimmungsgemäß kann der Leitfähigkeitsregler mit den Leitfähigkeitselektroden wioe folgt zusammen geschaltet werden:
Leitfähigkeitselektroden WS-CE300 bis WS-CE1000

Technische Angaben:

Versorgungsspannung: 24 VDC +/– 20%
Sicherung: extern M 0,5 A
Leistungsaufnahme: 4 W
Rückschalthysterese: Grenzwert MAX: –3 % vom eingestellten Grenzwert MAX, fest eingestellt.

Ausgänge
2 potentialfreie Umschaltkontakte, 8 A 250 V AC / 30 V DC cos ϕ = 1 (Absalzventil AUF, BETRIEB, ZU).
1 potentialfreier Umschaltkontakt, 8 A 250 V AC / 30 V DC cos ϕ = 1 (MAX-Alarm, umschaltbar).
Induktive Verbraucher müssen gemäß Herstellerangabe entstört werden (RC-Kombination).
1 Analog-Ausgang 4-20 mA, max. Bürde 500 Ohm, z.B. für eine Istwertanzeige.

Anzeige- und Bedienelemente
1 Drehgeber mit integrierter Drucktaste für Test MAX-Alarm und Einstellung der Parameter,
1 4stellige 7-Segment LED Anzeige,
1 LED rot für MAX-Alarm,
2 LED gelb für Absalzventil öffnet / schließt
1 4poliger Kodierschalter für die Konfiguration.

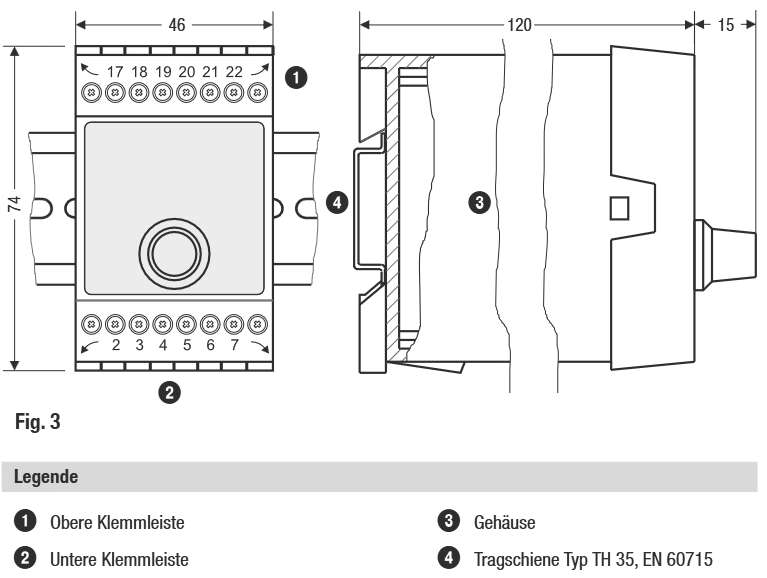

Gehäuse
Gehäusematerial Unterteil Polycarbonat, schwarz; Front Polycarbonat, grau
Anschlussquerschnitt: Je 1 x 4,0 mm2 massiv oder
je 1 x 2,5 mm 2 Litze mit Hülse DIN 46228 oder
je 2 x 1,5 mm 2 Litze mit Hülse DIN 46228 (min. ∅ 0,1 mm)
Klemmenleisten separat abnehmbar
Gehäusebefestigung: Schnappbefestigung auf Hutschiene TH 35, EN 60715

Elektrische Sicherheit
Verschmutzungsgrad 2 bei Montage im Schaltschrank mit Schutzart IP 54, schutzisoliert
Schutzart
Gehäuse: IP 40 nach EN 60529
Klemmleiste: IP 20 nach EN 60529
mit Paneladapter: IP 65 nach EN 60529

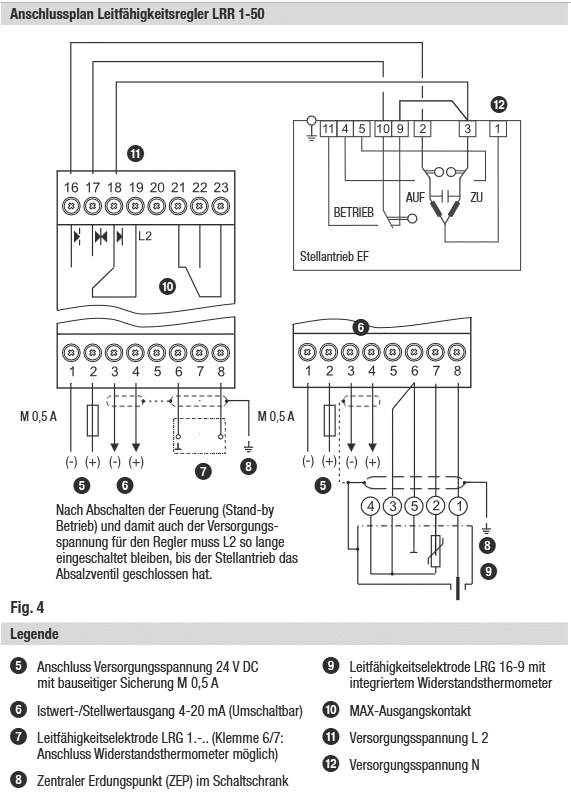

Anschluss Leitfähigkeitselektrode
1 Eingang für Leitfähigkeitselektrode LRG 1.-.. (Zellkonstante 1 cm-1), 3polig mit Abschirmung oder
1 Eingang für Leitfähigkeitselektrode LRG 16-9 (Zellkonstante 0,5 cm-1), mit integriertem
Widerstandsthermometer Pt 100, 3polig mit Abschirmung.

Messspannung
0,8 Vss, Tastverhältnis tv = 0,5, Frequenz 20 – 10000 Hz.

Messbereich
1 bis 10000 μS/cm bei 25 °C oder 1 bis 5000 ppm bei 25 °C.
