Kompakt Gas-Brennwertgerät WTC-GW 25-B K-35P

2,9-26 kW Kompakt-Wandgerät mit integriertem Speicher 35 Liter für Erdgas E/LL und Flüssiggas B/P. Regelung WEM.

Kompakt Gas-Brennwertgerät WTC-GW 25-B K-35P

2,9-26 kW Kompakt-Wandgerät mit integriertem Speicher 35 Liter für Erdgas E/LL und Flüssiggas B/P. Regelung WEM.

Artikelzustand	Neu
Art.-Nr.	48311504
Breite	520 mm
Länge	575 mm
Höhe	1042 mm

5.630,00 €

inkl. MwSt. (19%), zzgl. Versandkosten

Lieferzeit: 10-14 Tage

Weitersagen

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachkräften (Vertragsinstallationsunternehmen, Heizungsfachbetrieb) durchgeführt werden.

Produktdetails

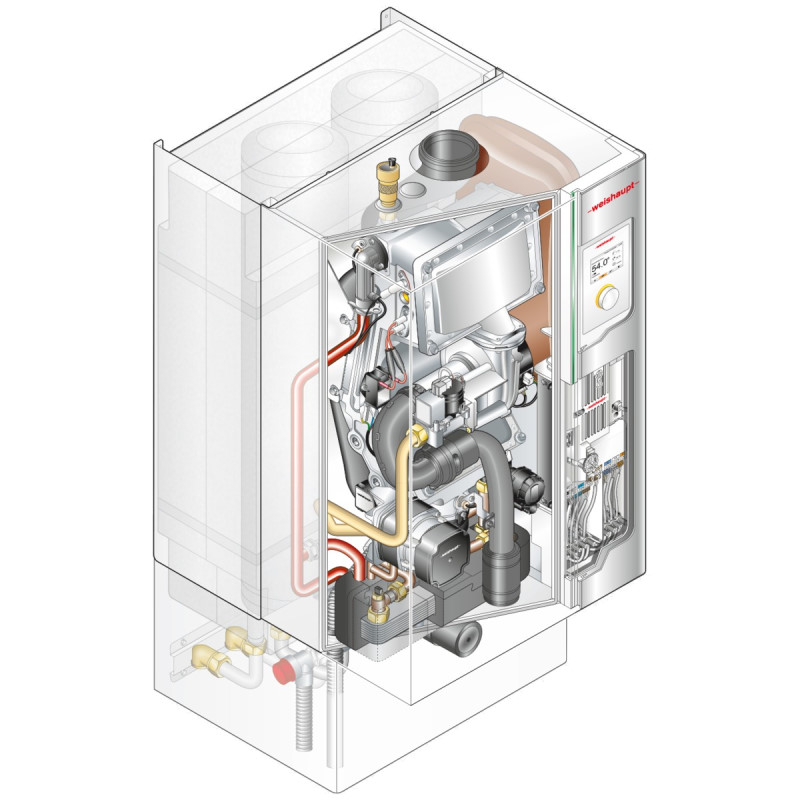

Gas-Brennwertgerät WTC-GW 25-B K-35P

Kompakt-Wandgerät mit integriertem Powerspeicher 35 Liter

Warmwasser-Boosterleistung bis 29 kW
Modulationsleistung Heizung 2,9 bis 26,0 kW
Elektronische Verbrennungsregelung (Scot)
Normnutzungsgrad > 110 %
Integrierte LAN-Schnittstelle
Verbrauchskontrolle durch Wärmemengenzähler

Wandhängendes Gas-Brennwertgerät Ausführung K-35P: Trinkwassererwärmung über integrierten Edelstahl-Speicher mit 2 x 17,5 Liter Inhalt inklusiveVerbindungs-Set mit Abdeckung Armaturen.

Durch die Beladung mittels Plattenwärmetauscher ergibt sich eine hohe Warmwasserleistung und eine niedrige Rücklauftemperatur zum Kessel, was die Brennwertnutzung erhöht. Mit integrierter drehzahlgeregelter Hocheffizienz-Hybrid-Pumpe, Warmwasserumschaltventil und Membranausdehnungsgefäß 10 Liter.

Betrieb ohne Mindestumlaufwassermenge.
Zugelassen für Gasarten E, LL und B/P.
Für raumluftabhängigen und -unabhängigen Betrieb.

Weishaupt Gas-Brennwertsysteme WTC-G 15 bis 60-B sowie WTC-G 80 und 100-A sind für einen Wasserstoffanteil im Erdgas von bis zu 20 Volumenprozent durch den DVGW zertifiziert. Die DVGW-Prüfstelle hat darüber hinaus die Eignung und den sicheren Betrieb für einen Wasserstoffanteil bis 30 Volumenprozent im Erdgas bestätigt.

Kesselkörper aus hochwertigem AluminiumSilizium-Sandguss. Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade. Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.

Weitere Komponenten:
- analoger Manometer und digitaler Druckaufnehmer.
- Luftsammeltopf mit automatischem Entlüfter.
- Ultraschall-Volumenstromsensor.
- Geräuscharmer modulierender Premix-Flächenbrenner für niedrige CO- und NOx-Emissionen.

Die elektronische Verbrennungsregelung System Scot sorgt kontinuierlich für optimale Verbrennung mit höchstem Wirkungsgrad und niedrigen Emissionen und bietet zusätzliche Vorteile:
- Einfache Inbetriebnahme
- Ausregelung von Gas-Qualitäts- und Druckschwankungen
- Automatische Erkennung verschiedener Erdgasarten
- Einfache Umstellung auf Flüssiggas ohne Umbauteile
- Verlängerte Prüfintervalle für Schornsteinfeger (alle 3 Jahre).

Modulares Regelsystem WEM zur Regelung eines witterungs- und raumtemperaturgeführten Pumpenheizkreises:
- Regelung der Speicherladung über Plattenwärmetauscher mittels drei Temperaturfühlern und drehzahlregelbarer Ladepumpe.
- Sofortnachladung bei hoher Zapfrate über Durchflusssensor zur Erhöhung des Warmwasserkomforts.

Systemregler WEM-SG mit
- intuitiver Menüführung über Symbolik (Icon) und Klartext durch Drehen und Drücken
- Inbetriebnahme-Assistent mit Hydraulikauswahl
- frei belegbares Favoritenmenü
- Grafikfarbdisplay
- Wärmemengenanzeige
- Speicher-Einmalladung (Warmwasser-Push)
- Antilegionellenfunktion
- integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal. Über das WEM-Portal kann per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen, etc.)
- Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung oder Warmwasser-Zirkulation), eines externen Gasventils oder als Stör- oder Betriebsmeldeausgang nutzbar.
- Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
- Temperatur- und Volumenstromregelung einer hydraulischen Weiche / Systemtrennung zur Vermeidung von Rücklaufanhebung.
- Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
- integriertes Einsteckmodul mit zwei Schaltausgängen, zwei Fühlereingängen, 0-10 Volt-Eingang zur Kesselführung über externe Wärmeanforderung
- CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten.

Das System kann auf bis zu 12 Brennwertgeräte, 24 Erweiterungsmodule Heizkreis oder Warmwasser mit jeweils bis zu drei Raumfühlern erweitert werden.

Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.

Technische Daten:

Feuerungswärmeleistung: 3,0 - 24,0 kW
Nennleistung modulierend (Tv/Tr 50/30°C) 3,3 - 26,0 kW
Nennleistung modulierend (Tv/Tr 80/60°C) 2,9 - 23,6 kW
Kesselwirkungsgrad nach EN 15502-1:2015 in Prozent:
eta_100 (eta_4): Hi 98,5 (Hs 88,7)
eta_30 (eta_1): Hi 110,3 (Hs 99,3)
Zulässiger Betriebsdruck in bar: 3
Gewicht in kg: 76 (Gesamtgewicht Gerät und Speicher).
Zur einfacheren Einbringung wird das Kompaktgerät in drei Teilen (Gerät/ Speicher/Verbindungs-Set) geliefert.
Geräteabmessungen Breite / Höhe / Tiefe in mm: 520 / 1042 / 575
Zuluft-/Abgas-Anschluss: DN 125/80

Technische Daten Speicher:
Max. Betriebstemperatur Trinkwasser: 95 °C
Max. Betriebstemperatur Heizwasser: 110 °C
Max. Betriebsdruck für Trink- und Heizwasser: 10 bar
Folgende Angaben bei 60 °C Vorlauftemperatur, 45 °C Speichertemperatur und Heizwasservolumenstrom 1 m3/h:
Dauerleistung: 28,9 kW
Leistungskennzahl NL: 1,2

Energieeffizienzkennzeichnung:
Lastprofil: XL
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz: A
Klasse für die Warmwasserbereitungs-Energieeffizienz: A
Wärmenennleistung: 23 kW
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 94 %
Warmwasserbereitungs-Energieeffizienz: 84 %
Schallleistungspegel Lwa: 48 dB

Merkmale

Merkmale
Energieeffizienz Heizung	A (Spektrum von D bis A+++)
Warmwasser-Energieeffizienzklasse	A (Spektrum von A+ bis F)
Zapfprofil	XL
Nenn-Wärmeleistung	23 kW
Energieeffizienz Raumheizung	94 %
Energieeffizienz Warmwasser	84 %
Schallpegel	48 dB
Abgas-/Zuluftanschluss	80/125 mm
Regelung	WEM

Hersteller

Max Weishaupt SE
Max-Weishaupt-Straße 14
88477 Schwendi, Deutschland

Telefon: +49 7353 83-0
Telefax: +49 7353 83-358
E-Mail: info@weishaupt.de
Website: www.weishaupt.de

Sicherheitsbestimmungen

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachkräften (Heizungsfachbetrieb/Vertragsinstallationsunternehmen) durchgeführt werden.

Allgemeines bei Gasbetrieb

Gasinstallation nur von anerkannten Fachleuten!
Die Bestimmungen der in den jeweiligen Ländern geltenden Vorschriften sowie die örtlichen Vorschriften der Gasversorgungsunternehmen (GVU) sind einzuhalten.
Bei der Installation einer Gasfeuerungsanlage sind Vorschriften und Richtlinien zu beachten (z. B. DVGW-TRGI 2008; TRF 1996 Band 1 und Band 2, DIN 4756).
Das für die Errichtung und die Änderung von Gasanlagen verantwortliche Vertragsinstallationsunternehmen (VIU) hat vor Beginn seiner Arbeit dem Gasversorgungsunternehmen (GVU) über Art und Umfang der geplanten Anlage und der vorgesehenen Baumaßnahme Mitteilung zu machen. Das VIU hat sich beim GVU zu vergewissern, dass die ausreichende Versorgung der Anlage mit Gas sichergestellt ist.
Einrichtungs-, Änderungs- und Unterhaltungsarbeiten an Gasanlagen in Gebäuden und Grundstücken dürfen, außer durch das GVU, nur von Installationsunternehmen ausgeführt werden, die eine entsprechende Zulassung durch das GVU besitzen.
Die Leitungsanlagen müssen, entsprechend der vorgesehenen Druckstufe, einer Belastungsprüfung, Dichtheitsprüfung und Gebrauchsfähigkeitsprüfung bei in Betrieb befindlichen Anlagen bzw. der kombinierten Belastungs- und Dichtheitsprüfung unterzogen sein (siehe z. B. TRGI 2008, Kap. 5.6).
Das inerte Gas muss aus der Leitung verdrängt sein, die Leitung muss vollständig entlüftet sein. Die Aufstellung eines Gas-Brennwertgerätes muss in Absprache mit dem Bezirksschornsteinfegermeister erfolgen. Gemäß den landesrechtlichen Vorschriften muss die Aufstellung einer Heizungsanlage angezeigt bzw. eine Erlaubnis eingeholt werden.

Nehmen Sie vor der Aufstellung des Brennwertgerätes Rücksprache mit dem zuständigen Bezirksschornsteinfegermeister über:

Zuluft- und Abgasführung
Brennstoffzuführung
Kondensateinleitung in das Abwassersystem
Standfläche im Bereich der Reinigungsöffnung nach DIN 18160-Teil 5

Abgasanschluss an Schornsteinen

Wegen des Wasserdampfgehalts in den Abgasen mit niedrigen Temperaturen und der dadurch bedingten weiteren Kondensation im Schornstein, können Brennwertkessel nur an feuchtigkeitsunempfindliche Schornsteine angeschlossen werden. Bei der Abgasführung sind die geltenden behördlichen Bestimmungen und die Sondervorschriften der Aufstellländer zu beachten:
