Weishaupt Gasbrenner Typ WG20N/1-C

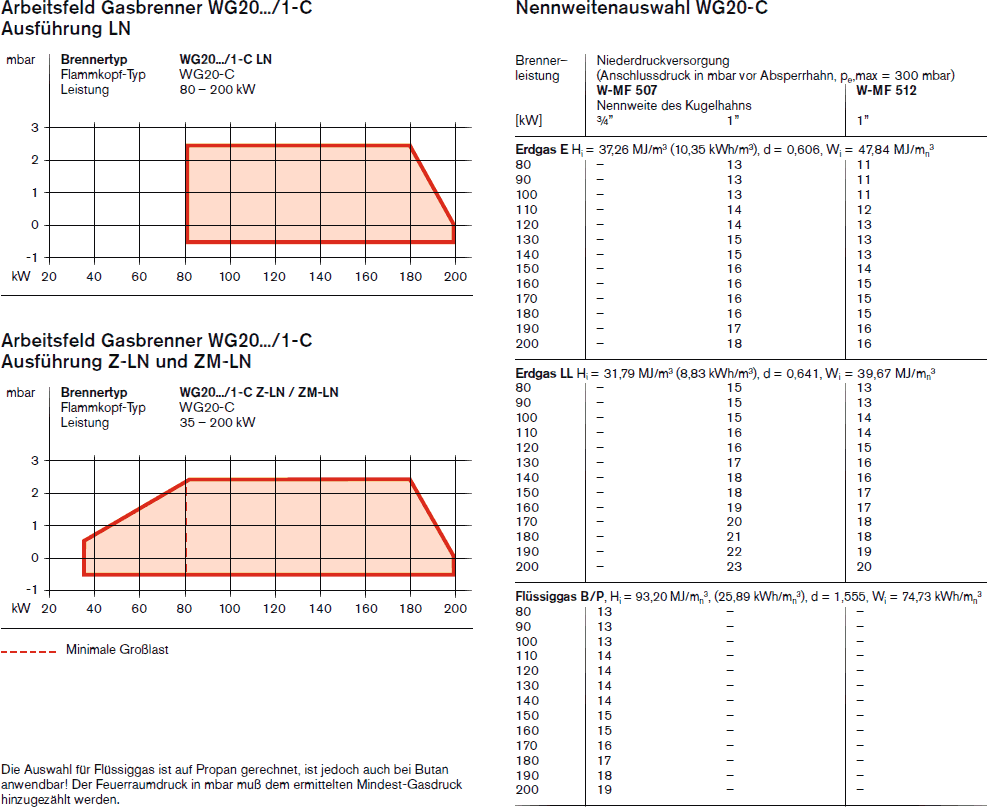

Ausführung Z-LN (Low-Nox). Mehrfachstellgerät Typ 507 oder Typ 512 mit einem Leistungsbereich von 35 - 200 kW. Vollelektronische Steuerungs- und Diagnosetechnik, ein- bzw. zweistufige Betriebsweise.

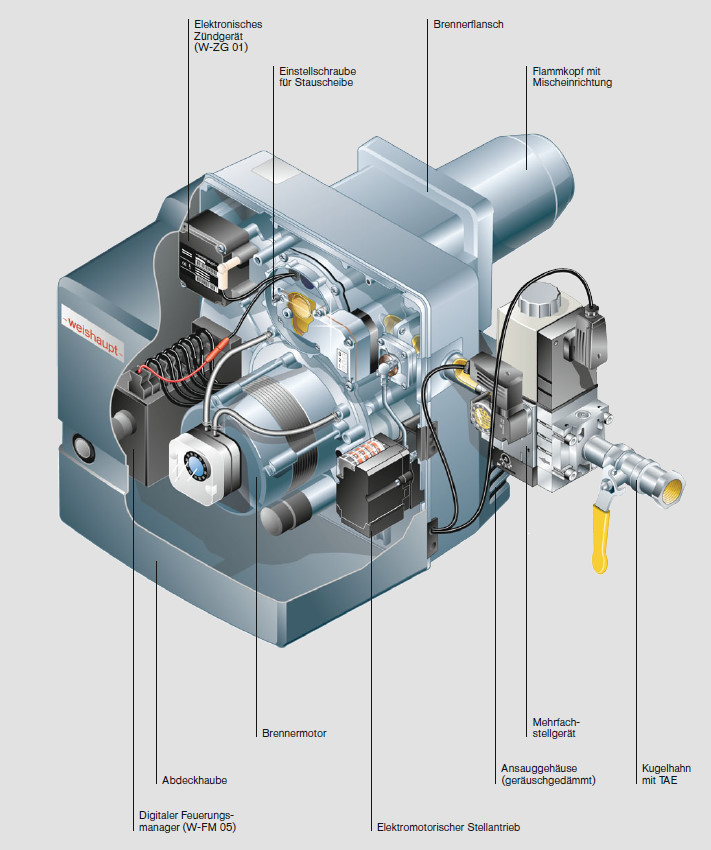

Bestehend aus folgenden Hauptteilen:

• Spezielle Mischeinrichtung für niedrige Emissionswerte durch eine interne Rauchgasrezirkulation.
• Mikroprozessorgesteuerter Feuerungsmanager mit integrierter Dichtheitskontrolle sowie e-BUS-Anschluss und Störausgang.
• Aufzeichnung der letzten Störmeldung über Blinkcode.
• Querliegendes Verbrennungsluftgebläse.
• Geräuschgedämmtes Ansauggehäuse.
• Brennstoff-Luftregelung über Stellantrieb mit mechanischem Verbund zur Gasdrossel.
• Verdrahtung der Einzelaggregate mit codierten Steckern.

Gasarmaturen bestehend aus:

• Kugelhahn R 1 mit integrierter thermischer Absperreinrichtung,
• Mehrfachstellgerät mit 2 Ventilen Klasse A.
• Integrierter Gasdruckregler,
• Gasfilter und Gasdruckwächter.
• Anschlussfertig mit Stecker.

Sonderzubehör:

Das Sonderzubehör wird werksseitig vormontiert und ist bei der Bestellung des Brenners optional mitzubestellen.

Zur Bestimmung der passenden Brennerausführung werden folgende Angaben benötigt:
Kessel, Fabrikat, Typ, Baujahr, Leistung, Gasart E oder LL, Gasfließdruck
Die Angaben können vom Typenschild des Kessels abgelesen werden.

Der Brenner muss durch eine Fachkraft montiert und einreguliert werden.
