Weishaupt WK80 Gasarmatur für Hoch- und Nieder- druck-Gasversorgung

Dokument 83228780. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.

← Zur ÜbersichtOriginal-PDF öffnen

Zeichnungen und Übersichten

Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

Explosionszeichnung Weishaupt WK80 Gasarmatur für Hoch- und Nieder- druck-Gasversorgung – PDF-Seite 2
Explosionszeichnung – PDF-Seite 2
Explosionszeichnung Weishaupt WK80 Gasarmatur für Hoch- und Nieder- druck-Gasversorgung – PDF-Seite 4
Explosionszeichnung – PDF-Seite 4
Explosionszeichnung Weishaupt WK80 Gasarmatur für Hoch- und Nieder- druck-Gasversorgung – PDF-Seite 6
Explosionszeichnung – PDF-Seite 6
Explosionszeichnung Weishaupt WK80 Gasarmatur für Hoch- und Nieder- druck-Gasversorgung – PDF-Seite 8
Explosionszeichnung – PDF-Seite 8
Explosionszeichnung Weishaupt WK80 Gasarmatur für Hoch- und Nieder- druck-Gasversorgung – PDF-Seite 10
Explosionszeichnung – PDF-Seite 10

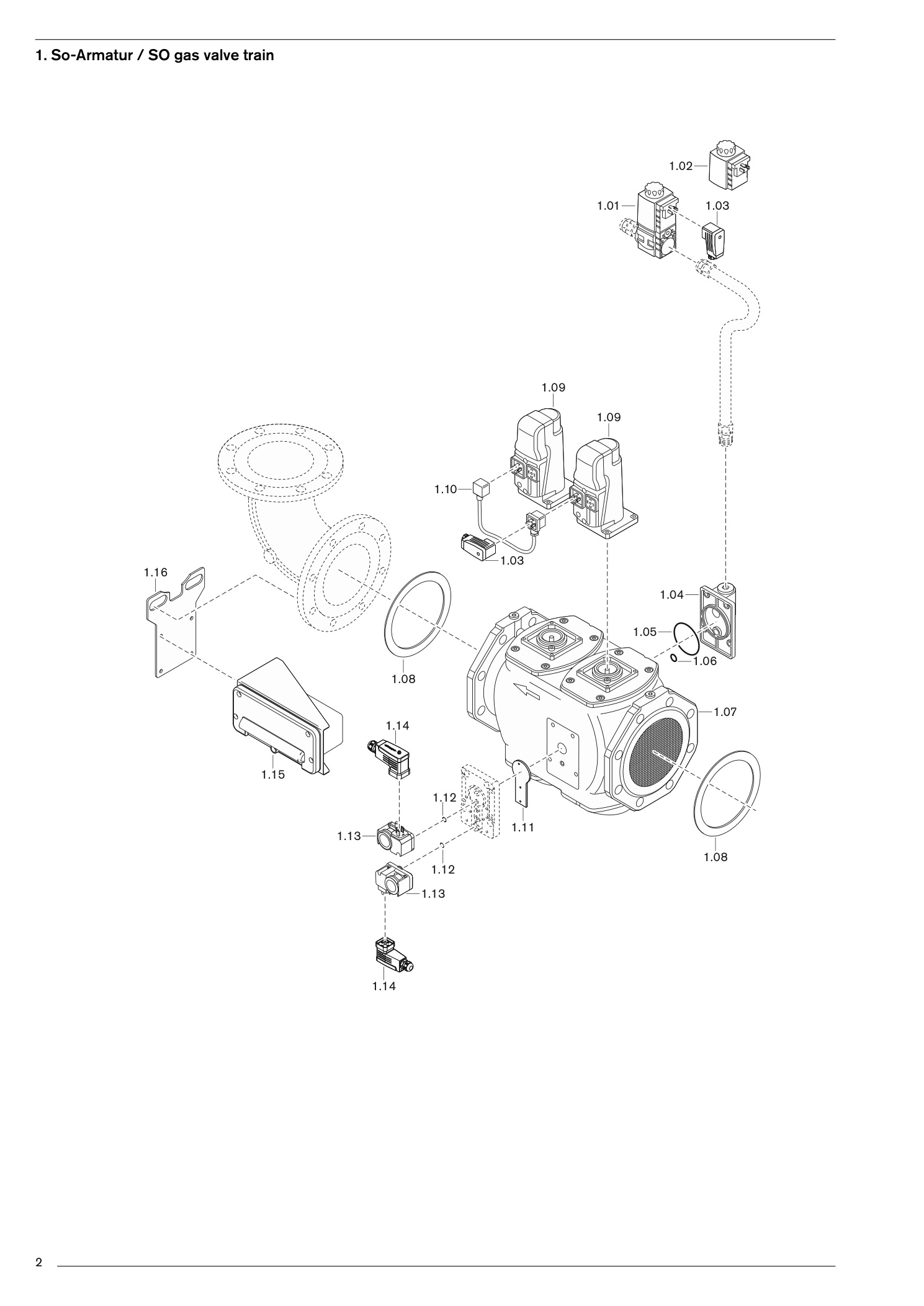

1. So-Armatur / SO gas valve train

20 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
So-Armatur / SO gas valve train
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
1.01Magnetventil SV-D 507 Rp ¾; 230V605550Im Shop suchenPDF S. 3
1.02Magnetspule SV-D 507; 230V IP54 Nr.20605274Im Shop suchenPDF S. 3
1.03DMV-Stecker 4-polig, 250V AC, 16A716652Im Shop suchenPDF S. 3
1.05O-Ring 61,6 x 2,6 -N-NBR 70 DIN 3771445158Im Shop suchenPDF S. 3
1.06O-Ring 10,7 x 2,6 -N-NBR 70 DIN 3771445157Im Shop suchenPDF S. 3
1.07Gasdoppelventil DoubleVGD40.125625Verfügbarkeit: 02307-9107897 anrufenPDF S. 3
1.07Gasdoppelventil DoubleVGD40.150625Verfügbarkeit: 02307-9107897 anrufenPDF S. 3
1.08Dichtring Sealing141 x 192 x 2 (DN 125)441046Im Shop suchenPDF S. 3
1.08Dichtring Sealing169 x 218 x 2 (DN 150)441047Im Shop suchenPDF S. 3
1.09Stellantrieb SKP15.004E2 220-240V625521Im Shop suchenPDF S. 3
1.10Zwischenstecker AGA62.000A00625504Im Shop suchenPDF S. 3
1.11Dichtung VGD40 für Druckwächterplatte625508Im Shop suchenPDF S. 3
1.12O-Ring 10,5 x 2,25445512Verfügbarkeit: 02307-9107897 anrufenPDF S. 3
1.13Gasdruckwächter GasGW 50 A5/1 5-50 mbar691378Im Shop suchenPDF S. 3
1.13Gasdruckwächter GasGW 150 A5/1 10-150 mbar691379Im Shop suchenPDF S. 3
1.13Gasdruckwächter GasGW 500 A5/1 100-500 mbar691380Im Shop suchenPDF S. 3
1.14GW-Stecker 4-polig, 250V AC, 16A716653Im Shop suchenPDF S. 3
1.15Klemmkasten für Gasarmaturen W-FM21770426342Im Shop suchenPDF S. 3
1.16Montageplatte für Klemmkasten W-FM MountingDN 80 … DN125217Verfügbarkeit: 02307-9107897 anrufenPDF S. 3
1.16Montageplatte für Klemmkasten W-FM MountingDN150217Verfügbarkeit: 02307-9107897 anrufenPDF S. 3

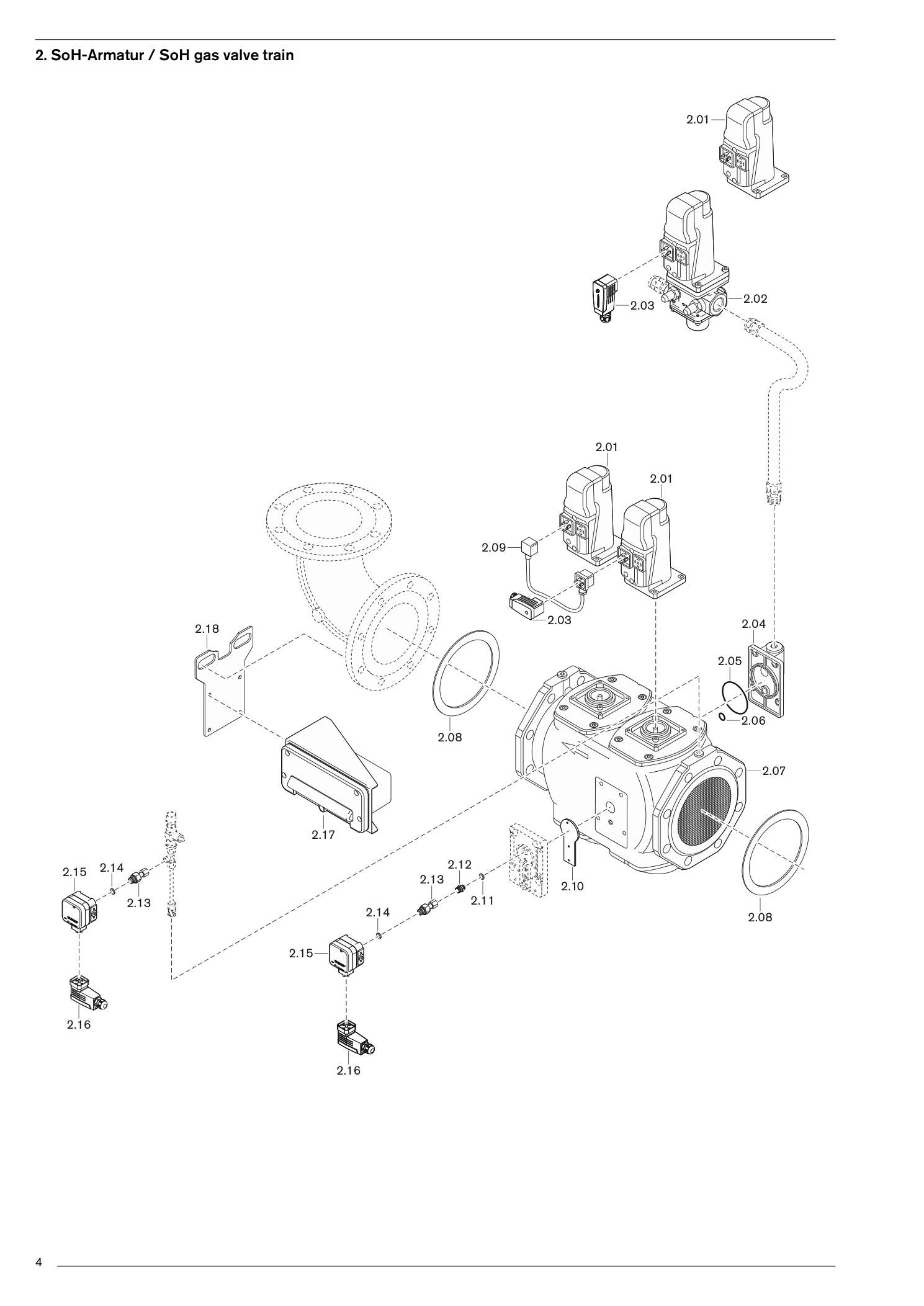

2. SoH-Armatur / SoH gas valve train

20 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
SoH-Armatur / SoH gas valve train
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
2.01Stellantrieb SKP15.004E2 220-240V625521Im Shop suchenPDF S. 5
2.02Einzelgasventil VGG 10.2041P Rp ¾ 230 V605610Im Shop suchenPDF S. 5
2.03DMV-Stecker 4-polig, 250V AC, 16A716652Im Shop suchenPDF S. 5
2.05O-Ring 61,6 x 2,6 -N-NBR 70 DIN 3771445158Im Shop suchenPDF S. 5
2.06O-Ring 10,7 x 2,6 -N-NBR 70 DIN 3771445157Im Shop suchenPDF S. 5
2.07Gasdoppelventil DoubleVGD40.125625Verfügbarkeit: 02307-9107897 anrufenPDF S. 5
2.07Gasdoppelventil DoubleVGD40.150625Verfügbarkeit: 02307-9107897 anrufenPDF S. 5
2.08Dichtring Sealing141 x 192 x 2 (DN 125)441046Im Shop suchenPDF S. 5
2.08Dichtring Sealing169 x 218 x 2 (DN 150)441047Im Shop suchenPDF S. 5
2.09Zwischenstecker AGA62.000A00625504Im Shop suchenPDF S. 5
2.10Dichtung VGD40 für Druckwächterplatte625508Im Shop suchenPDF S. 5
2.11Dichtring A 10 x 13,5 x 1 DIN 7603440027Verfügbarkeit: 02307-9107897 anrufenPDF S. 5
2.12Einschraubstutzen 10L M16 x 1,5 x G1/811127306017Im Shop suchenPDF S. 5
2.13Einschraubstutzen 10 x G¼ x 5015110126012Im Shop suchenPDF S. 5
2.14Dichtring A 13,5 x 17 x 1,5 DIN 7603440010Verfügbarkeit: 02307-9107897 anrufenPDF S. 5
2.15Gasdruckwächter GW500 A4 HP 0,1 - 0,5 bar691454Im Shop suchenPDF S. 5
2.16GW-Stecker 4-polig, 250V AC, 16A716653Im Shop suchenPDF S. 5
2.17Klemmkasten für Gasarmaturen W-FM21770426342Im Shop suchenPDF S. 5
2.18Montageplatte für Klemmkasten W-FM MountingDN 80 … DN125217Verfügbarkeit: 02307-9107897 anrufenPDF S. 5
2.18Montageplatte für Klemmkasten W-FM MountingDN150217Verfügbarkeit: 02307-9107897 anrufenPDF S. 5

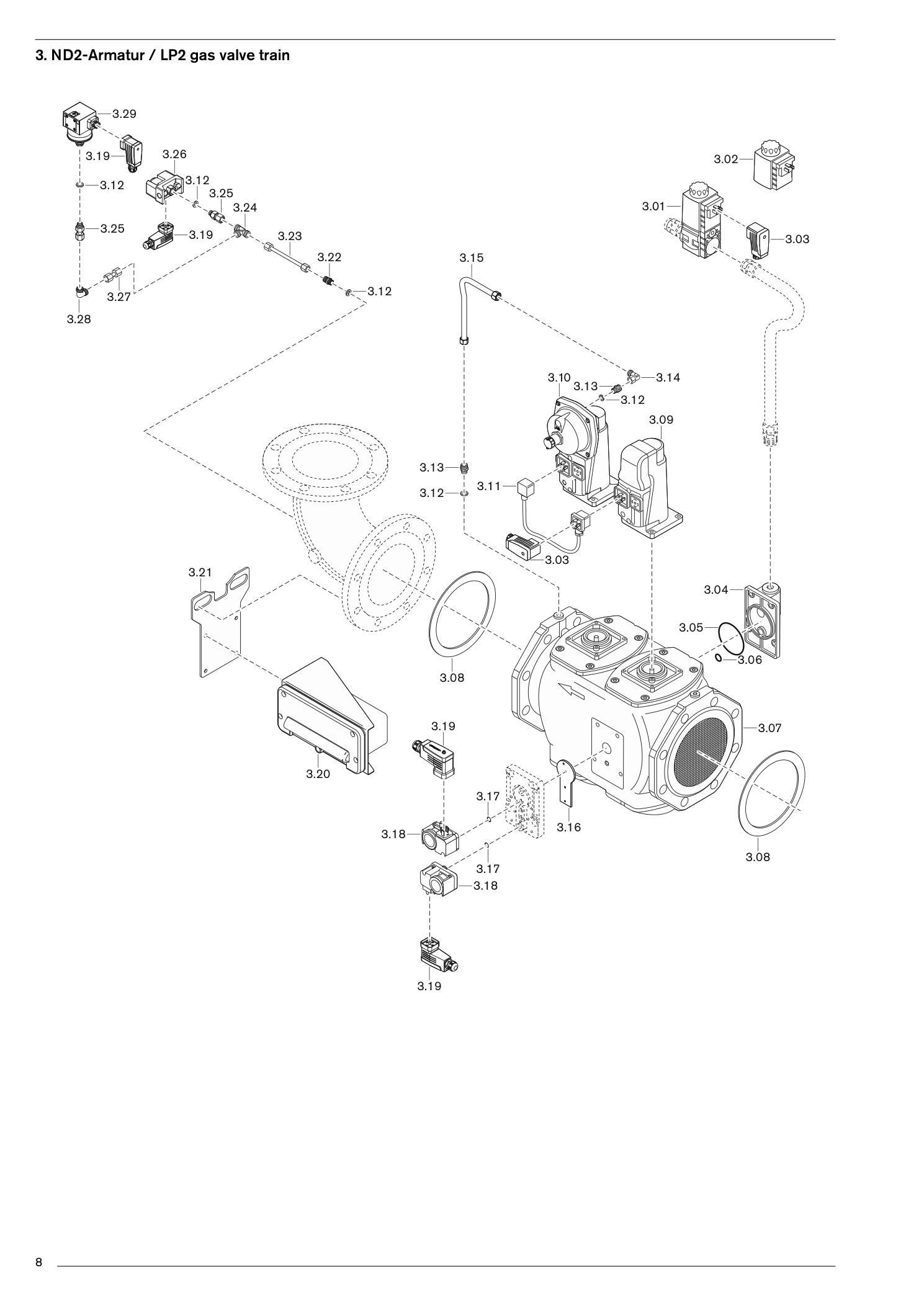

3. ND2-Armatur / LP2 gas valve train

39 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
ND2-Armatur / LP2 gas valve train
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
3.01Magnetventil SV-D 507 Rp ¾; 230V605550Im Shop suchenPDF S. 7
3.02Magnetspule SV-D 507; 230V IP54 Nr.20605274Im Shop suchenPDF S. 7
3.03DMV-Stecker 4-polig, 250V AC, 16A716652Im Shop suchenPDF S. 7
3.05O-Ring 61,6 x 2,6 -N-NBR 70 DIN 3771445158Im Shop suchenPDF S. 7
3.06O-Ring 10,7 x 2,6 -N-NBR 70 DIN 3771445157Im Shop suchenPDF S. 7
3.07GasdoppelventilVGD40.125625Verfügbarkeit: 02307-9107897 anrufenPDF S. 7
3.07GasdoppelventilVGD40.150625Verfügbarkeit: 02307-9107897 anrufenPDF S. 7
3.08Dichtring141 x 192 x 2 (DN 125)441046Im Shop suchenPDF S. 7
3.08Dichtring169 x 218 x 2 (DN 150)441047Im Shop suchenPDF S. 7
3.09Stellantrieb SKP15.004E2 220-240V625521Im Shop suchenPDF S. 7
3.10Stellantrieb Set SKP25.003E2 230V rot27080526472Im Shop suchenPDF S. 7
3.10Stellantrieb Set SKP25.003E2 230V rotStellantrieb Set SKP25.003Es 230V blank27080526482Im Shop suchenPDF S. 7
3.10Stellantrieb Set SKP25.003E2 230V rotFeinverstellung mit Feder rot AGA30.1605611Im Shop suchenPDF S. 7
3.11Zwischenstecker AGA62.000A00625504Im Shop suchenPDF S. 7
3.12Dichtring A 13,5 x 17 x 1,5 DIN 7603440010Verfügbarkeit: 02307-9107897 anrufenPDF S. 7
3.13Verschraubung XGE 12-LR G¼-A452257Im Shop suchenPDF S. 7
3.14Verschraubung EVW 12LOMD452452Im Shop suchenPDF S. 7
3.15Impulsleitung SKP25 12 x 1DN 125 rechts27080526498Im Shop suchenPDF S. 7
3.15Impulsleitung SKP25 12 x 1DN 125 links27080526508Im Shop suchenPDF S. 7
3.15Impulsleitung SKP25 12 x 1DN 150 rechts27080526518Im Shop suchenPDF S. 7
3.15Impulsleitung SKP25 12 x 1DN 150 links27080526528Im Shop suchenPDF S. 7
3.16Dichtung VGD40 für Druckwächterplatte625508Im Shop suchenPDF S. 7
3.17O-Ring 10,5 x 2,25445512Verfügbarkeit: 02307-9107897 anrufenPDF S. 7
3.18GasdruckwächterGW 50 A5/1 5-50 mbar691378Im Shop suchenPDF S. 7
3.18GasdruckwächterGW 150 A5/1 10-150 mbar691379Im Shop suchenPDF S. 7
3.18GasdruckwächterGW 500 A5/1 100-500 mbar691380Im Shop suchenPDF S. 7
3.19GW-Stecker 4-polig, 250V AC, 16A716653Im Shop suchenPDF S. 7
3.20Klemmkasten für Gasarmaturen W-FM21770426342Im Shop suchenPDF S. 7
3.21Montageplatte für Klemmkasten W-FMfür Suntec-Pumpe601107Im Shop suchenPDF S. 7
3.22Verschraubung XGE 10-LR G¼-A452253Im Shop suchenPDF S. 9
3.23Leitung 10 x 1 x100151Verfügbarkeit: 02307-9107897 anrufenPDF S. 9
3.24Verschraubung XT 10-L452106Im Shop suchenPDF S. 9
3.25Einschraubstutzen 10 x G¼ x 5015110126012Im Shop suchenPDF S. 9
3.26GasdruckwächterGW 150 A6/1 10-150 mbar691382Im Shop suchenPDF S. 9
3.26GasdruckwächterGW 500 A6/1 100-500 mbar691383Im Shop suchenPDF S. 9
3.27Leitung 10 x 1 x 4015132726368Im Shop suchenPDF S. 9
3.28Verschraubung XW 10-L452053Im Shop suchenPDF S. 9
3.29GasdruckwächterDGM310A 20 - 100 mbar691452Im Shop suchenPDF S. 9
3.29GasdruckwächterDGM325A 40 - 250 mbar691453Im Shop suchenPDF S. 9

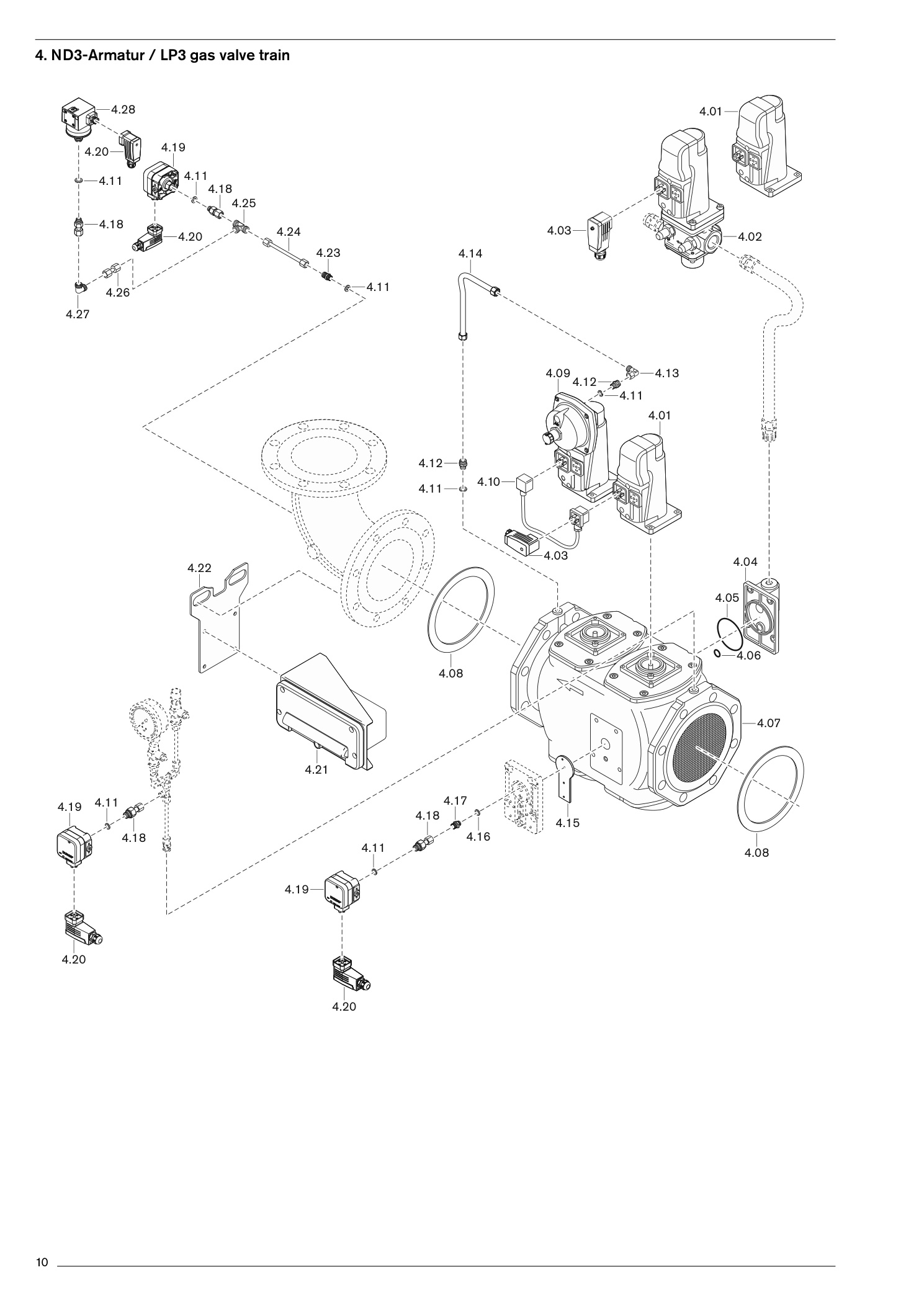

4. ND3-Armatur / LP3 gas valve train

36 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
ND3-Armatur / LP3 gas valve train
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
4.01Stellantrieb SKP15.004E2 220-240V625521Im Shop suchenPDF S. 11
4.02Einzelgasventil VGG 10.2041P Rp ¾ 230 V605610Im Shop suchenPDF S. 11
4.03DMV-Stecker 4-polig, 250V AC, 16A716652Im Shop suchenPDF S. 11
4.05O-Ring 61,6 x 2,6 -N-NBR 70 DIN 3771445158Im Shop suchenPDF S. 11
4.06O-Ring 10,7 x 2,6 -N-NBR 70 DIN 3771445157Im Shop suchenPDF S. 11
4.07GasdoppelventilVGD40.125625Verfügbarkeit: 02307-9107897 anrufenPDF S. 11
4.07GasdoppelventilVGD40.150625Verfügbarkeit: 02307-9107897 anrufenPDF S. 11
4.08Dichtring141 x 192 x 2 (DN 125)441046Im Shop suchenPDF S. 11
4.08Dichtring169 x 218 x 2 (DN 150)441047Im Shop suchenPDF S. 11
4.09Stellantrieb Set SKP25.003E2 230V rot27080526472Im Shop suchenPDF S. 11
4.09Stellantrieb Set SKP25.003E2 230V rotStellantrieb Set SKP25.003Es 230V blank27080526482Im Shop suchenPDF S. 11
4.09Stellantrieb Set SKP25.003E2 230V rotFeinverstellung mit Feder rot AGA30.1605611Im Shop suchenPDF S. 11
4.10Zwischenstecker AGA62.000A00625504Im Shop suchenPDF S. 11
4.11Dichtring A 13,5 x 17 x 1,5 DIN 7603440010Verfügbarkeit: 02307-9107897 anrufenPDF S. 11
4.12Verschraubung XGE 12-LR G1/4-A452257Im Shop suchenPDF S. 11
4.13Verschraubung EVW 12LOMD452452Im Shop suchenPDF S. 11
4.14Impulsleitung SKP25 12 x 1DN 125 rechts27080526498Im Shop suchenPDF S. 11
4.14Impulsleitung SKP25 12 x 1DN 125 links27080526508Im Shop suchenPDF S. 11
4.14Impulsleitung SKP25 12 x 1DN 150 rechts27080526518Im Shop suchenPDF S. 11
4.14Impulsleitung SKP25 12 x 1DN 150 links27080526528Im Shop suchenPDF S. 11
4.15Dichtung VGD40 für Druckwächterplatte625508Im Shop suchenPDF S. 11
4.16Dichtring A 10 x 13,5 x 1 DIN 7603440027Verfügbarkeit: 02307-9107897 anrufenPDF S. 11
4.17Einschraubstutzen 10L M16 x 1,5 x G1/811127306017Im Shop suchenPDF S. 11
4.18Einschraubstutzen 10 x G¼ x 5015110126012Im Shop suchenPDF S. 11
4.19Gasdruckwächter GW500 HP A4 0,1 - 0,5 bar691454Im Shop suchenPDF S. 11
4.20GW-Stecker 4-polig, 250V AC, 16A716653Im Shop suchenPDF S. 11
4.21Klemmkasten für Gasarmaturen W-FM21770426342Im Shop suchenPDF S. 11
4.22Montageplatte für Klemmkasten W-FMDN 80 … DN125217Verfügbarkeit: 02307-9107897 anrufenPDF S. 11
4.22Montageplatte für Klemmkasten W-FMDN150217Verfügbarkeit: 02307-9107897 anrufenPDF S. 11
4.23Verschraubung XGE 10 LR G¼ x 50452253Im Shop suchenPDF S. 11
4.24Leitung 10 x 1 x100151Verfügbarkeit: 02307-9107897 anrufenPDF S. 11
4.25Verschraubung XT 10-L452106Im Shop suchenPDF S. 11
4.26Leitung 10 x 1 x 4015132726368Im Shop suchenPDF S. 11
4.27Verschraubung XW 10-L452053Im Shop suchenPDF S. 11
4.28GasdruckwächterDGM310A 20 - 100 mbar691452Im Shop suchenPDF S. 11
4.28GasdruckwächterDGM325A 40 - 250 mbar691453Im Shop suchenPDF S. 11
