Weishaupt Ersatzteilliste 83723801
Dokument 83723801. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten

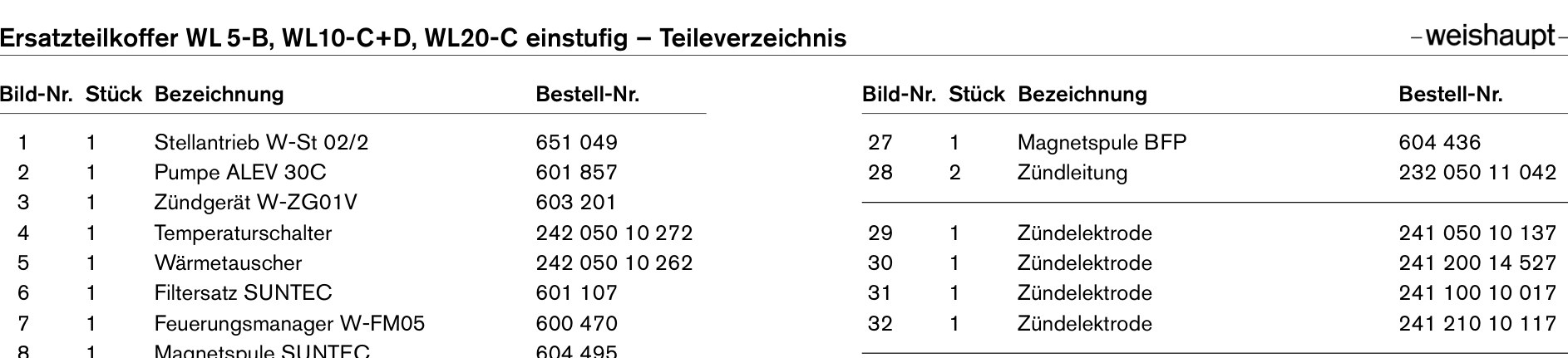

Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.
1. Sachgruppe 1
26 Ersatzteil-ZuordnungenBildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1 1 Stellantrieb W-St 02/2 | 651049 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/22 1 Pumpe ALEV 30C | 601857 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/23 1 Zündgerät W-ZG01V | 603201 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/24 1 Temperaturschalter | 24205010272 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/25 1 Wärmetauscher | 24205010262 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/26 1 Filtersatz SUNTEC | 601107 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/27 1 Feuerungsmanager W-FM05 | 600470 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/28 1 Magnetspule SUNTEC | 604495 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/29 2 Ölschlauch DN4 / 1200 mm | 491126 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/210 1 Ventilkolben WL5-B, komplett | 24105010152 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/211 1 Filtersatz BFP | 601104 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/212 1 Steckkupplung, FHP-Motor | 652135 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/213 1 Prüfadapter Nr. 13 für Flammenfühler | 24005012052 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/214 1 Zündleitung | 24111011032 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/215 1 Ventil für Düsenkörper-LE WL5 | 640702 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/216 1 Zwischenstecker Nr. 12 | 24105012032 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/217 1 Zwischenstecker Nr. 2 | 24020012012 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/218 10 Schraube M4 x 42 | 409260 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/219 1 Flansch QRB 1 | 24105001042 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/220 1 Flansch QRB 4 | 600682 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/221 1 Flammenfühler QRB 1A | 24131012012 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/222 1 Flammenfühler QRB 1B | 24131012022 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/223 1 Flammenfühler QRB 1C | 24105012042 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/224 1 Flammenfühler QRB 4A – 420 mm | 24121012052 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/225 1 Flammenfühler QRB 4B – 420 mm | 24105012072 | Im Shop suchenPDF S. 1 | |
| 1 1 Stellantrieb W-St 02/226 1 Flammenfühler QRB 4B – 365 mm | 24105012082 | Im Shop suchenPDF S. 1 |
