Weishaupt Ersatzteilliste 83021280

Dokument 83021280. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.

← Zur ÜbersichtOriginal-PDF öffnen

Zeichnungen und Übersichten

Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

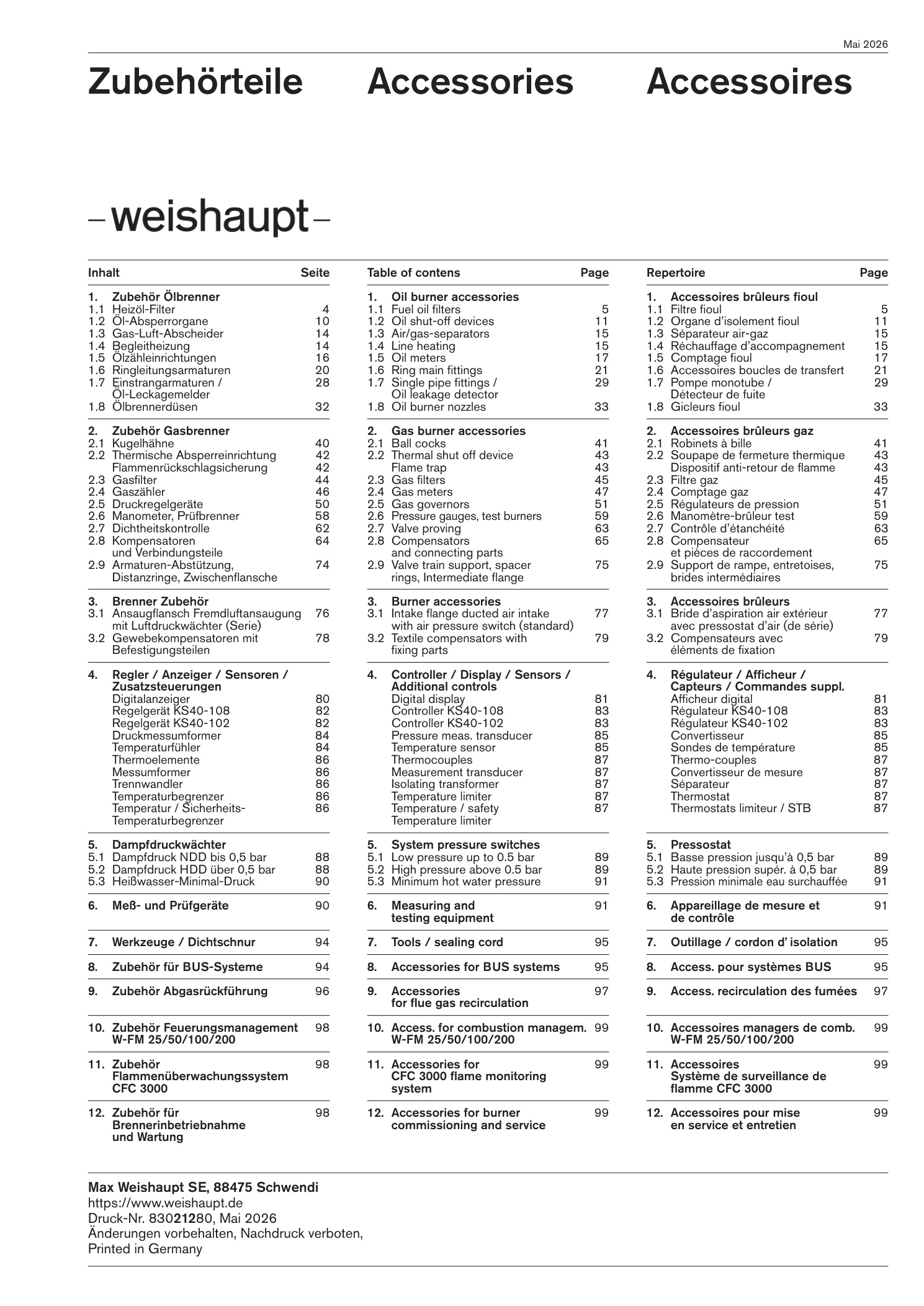

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 1
Explosionszeichnung – PDF-Seite 1

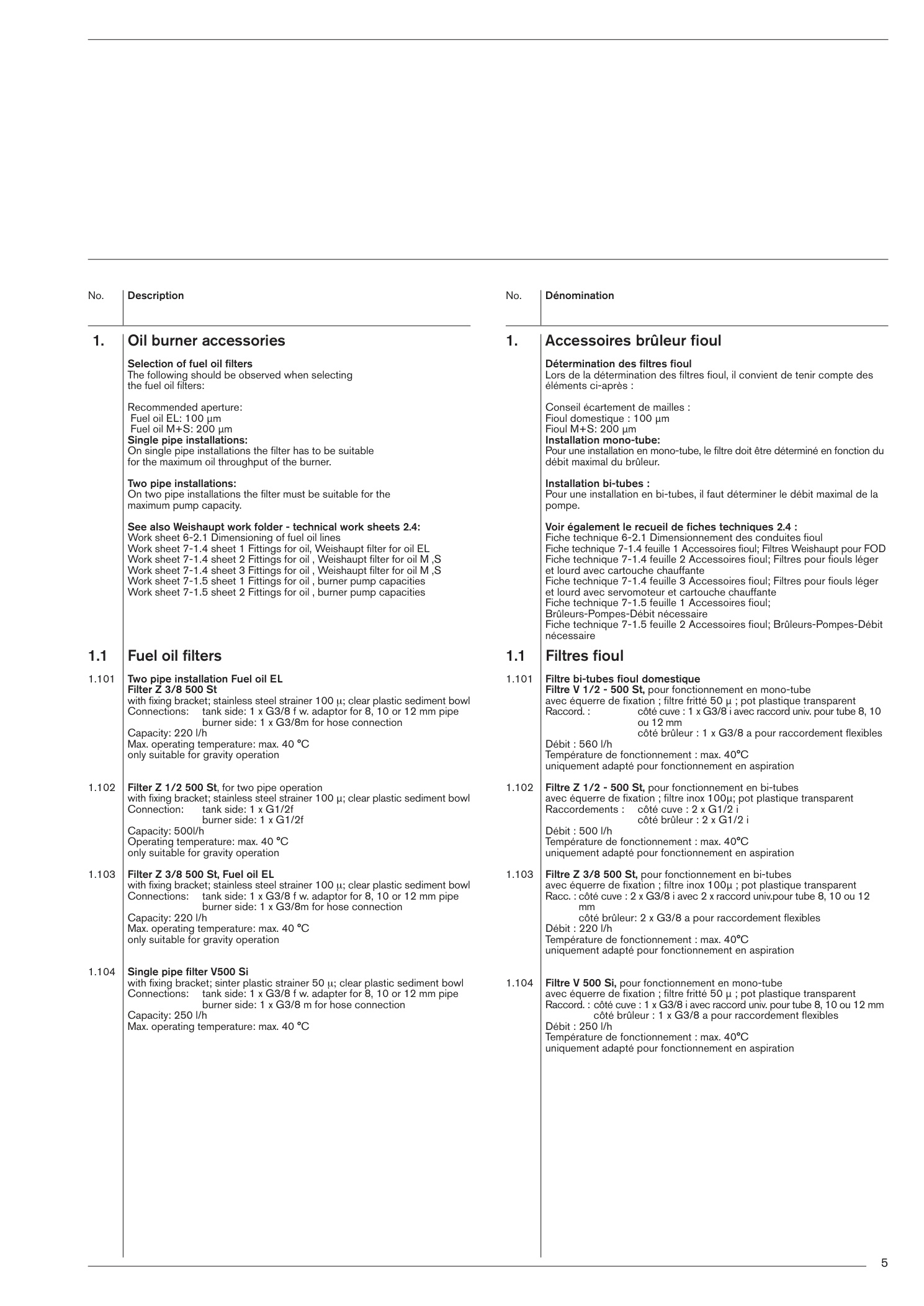

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 5
Explosionszeichnung – PDF-Seite 5

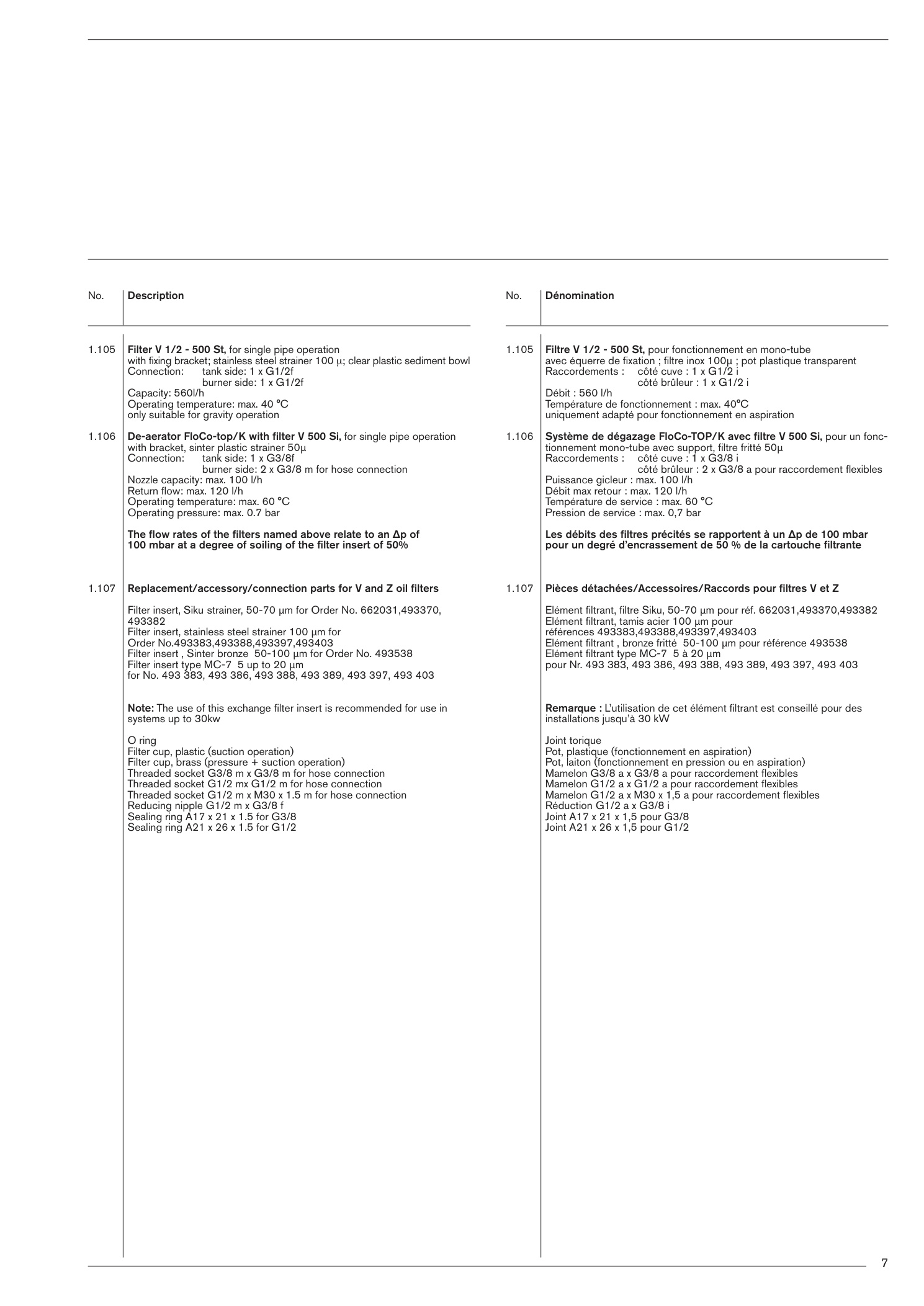

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 7
Explosionszeichnung – PDF-Seite 7

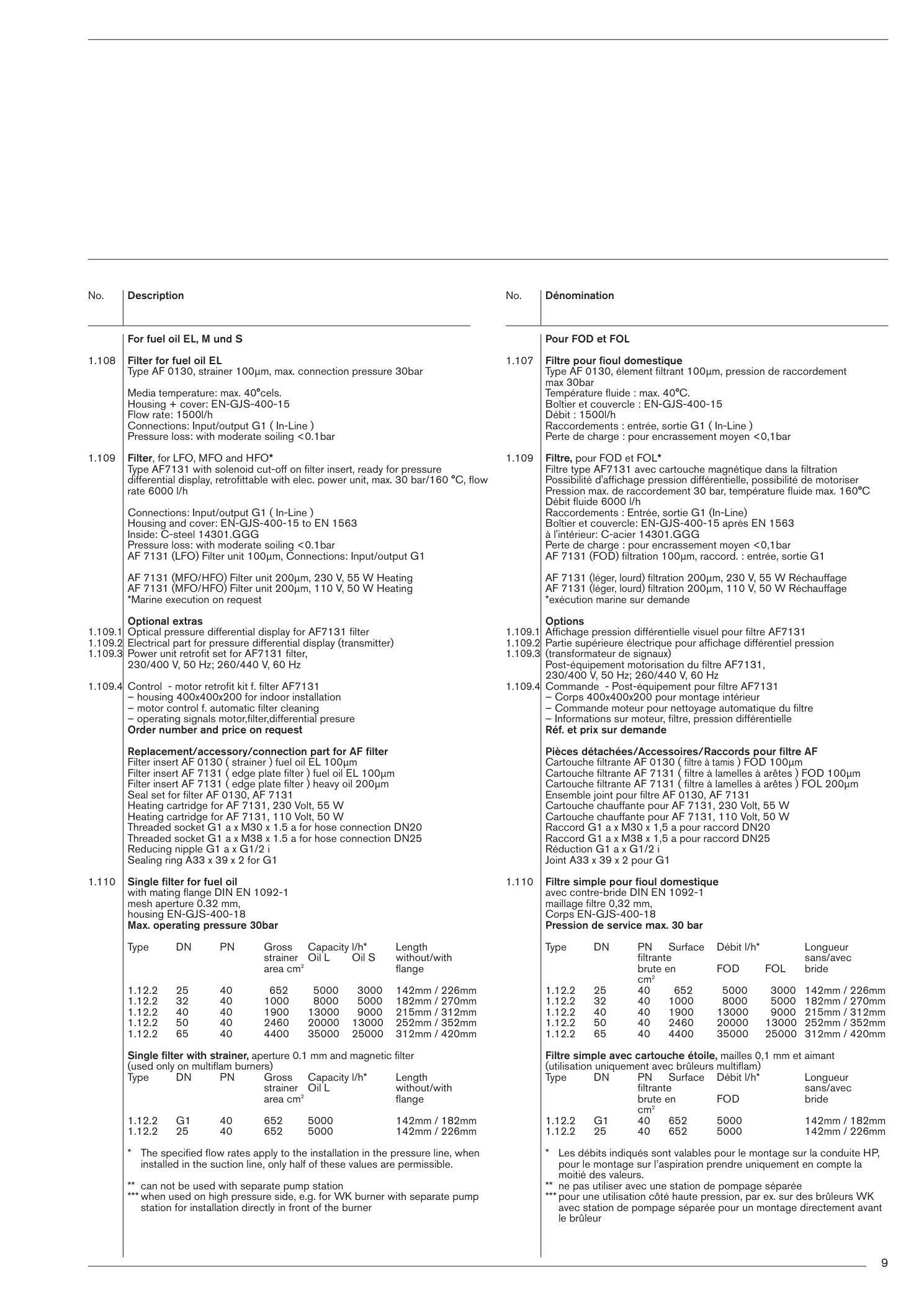

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 9
Explosionszeichnung – PDF-Seite 9

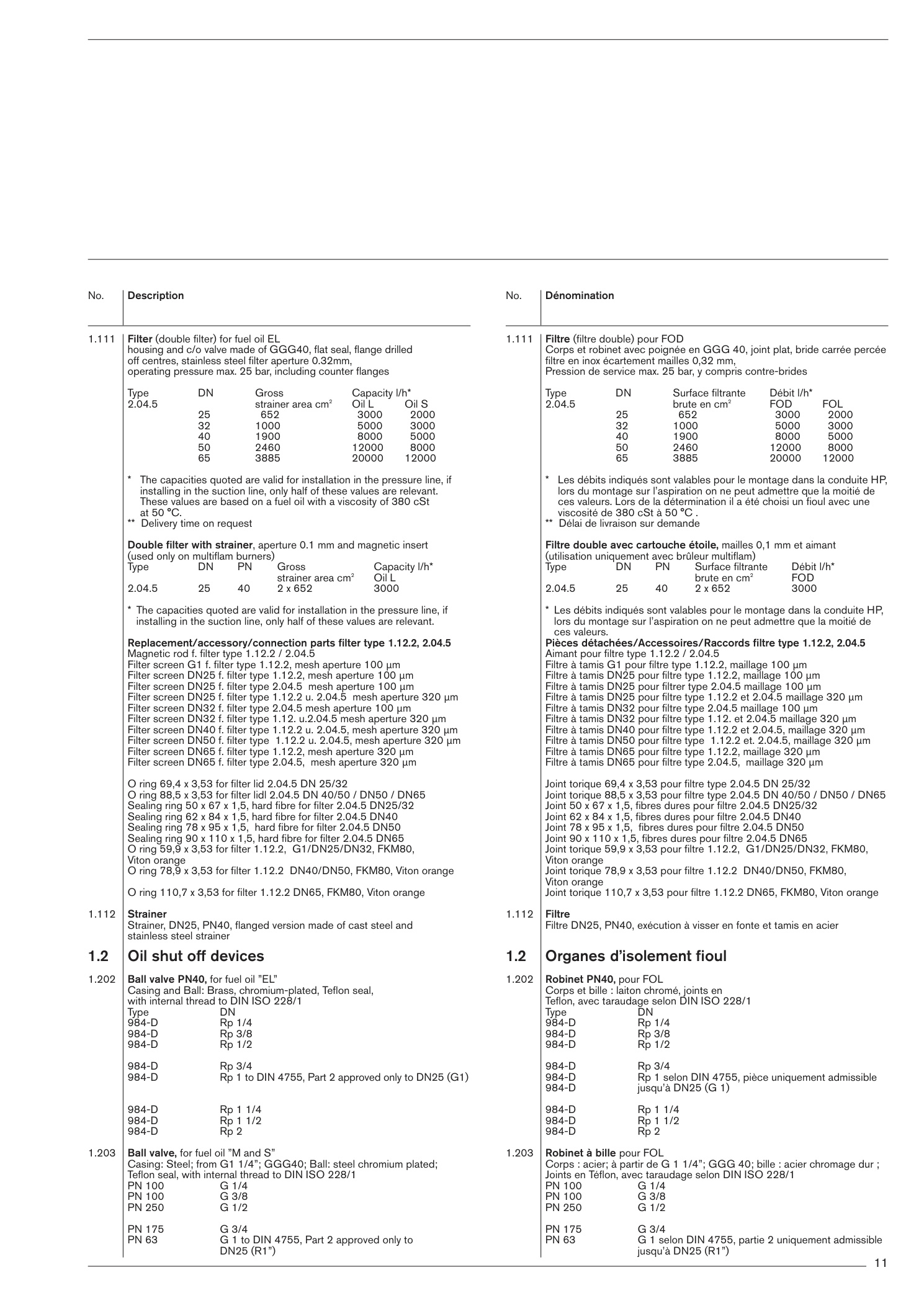

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 11
Explosionszeichnung – PDF-Seite 11

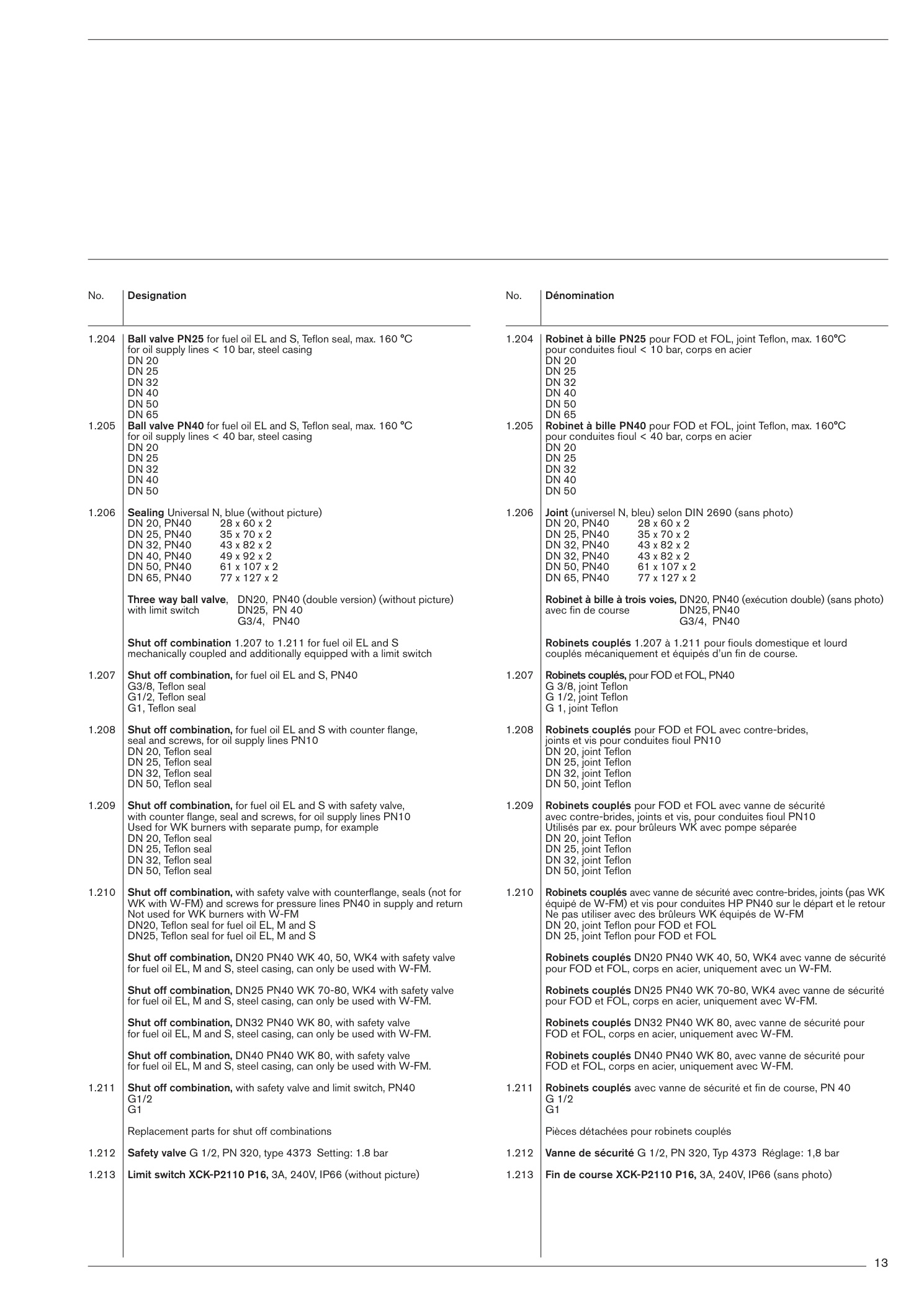

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 13
Explosionszeichnung – PDF-Seite 13

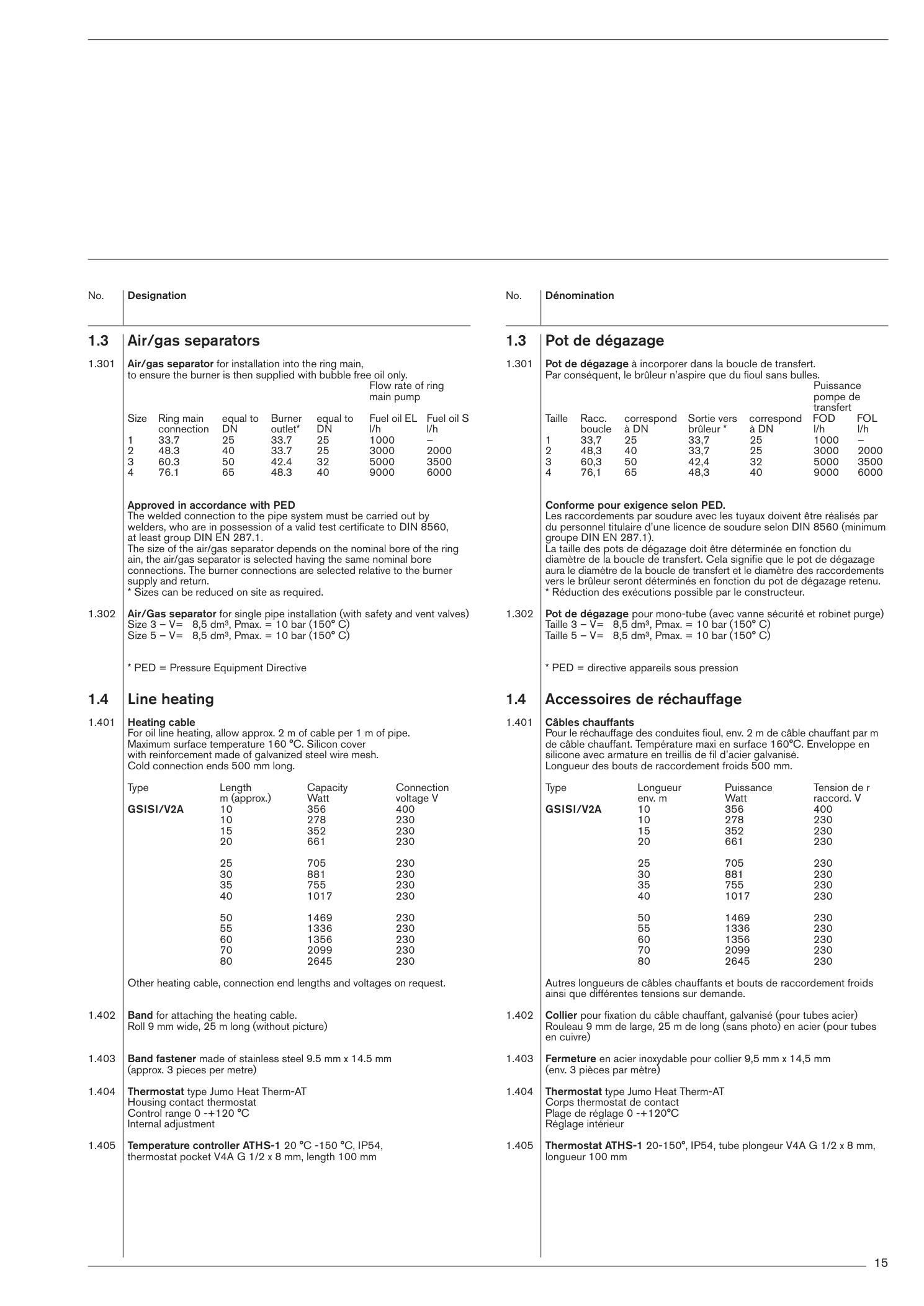

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 15
Explosionszeichnung – PDF-Seite 15

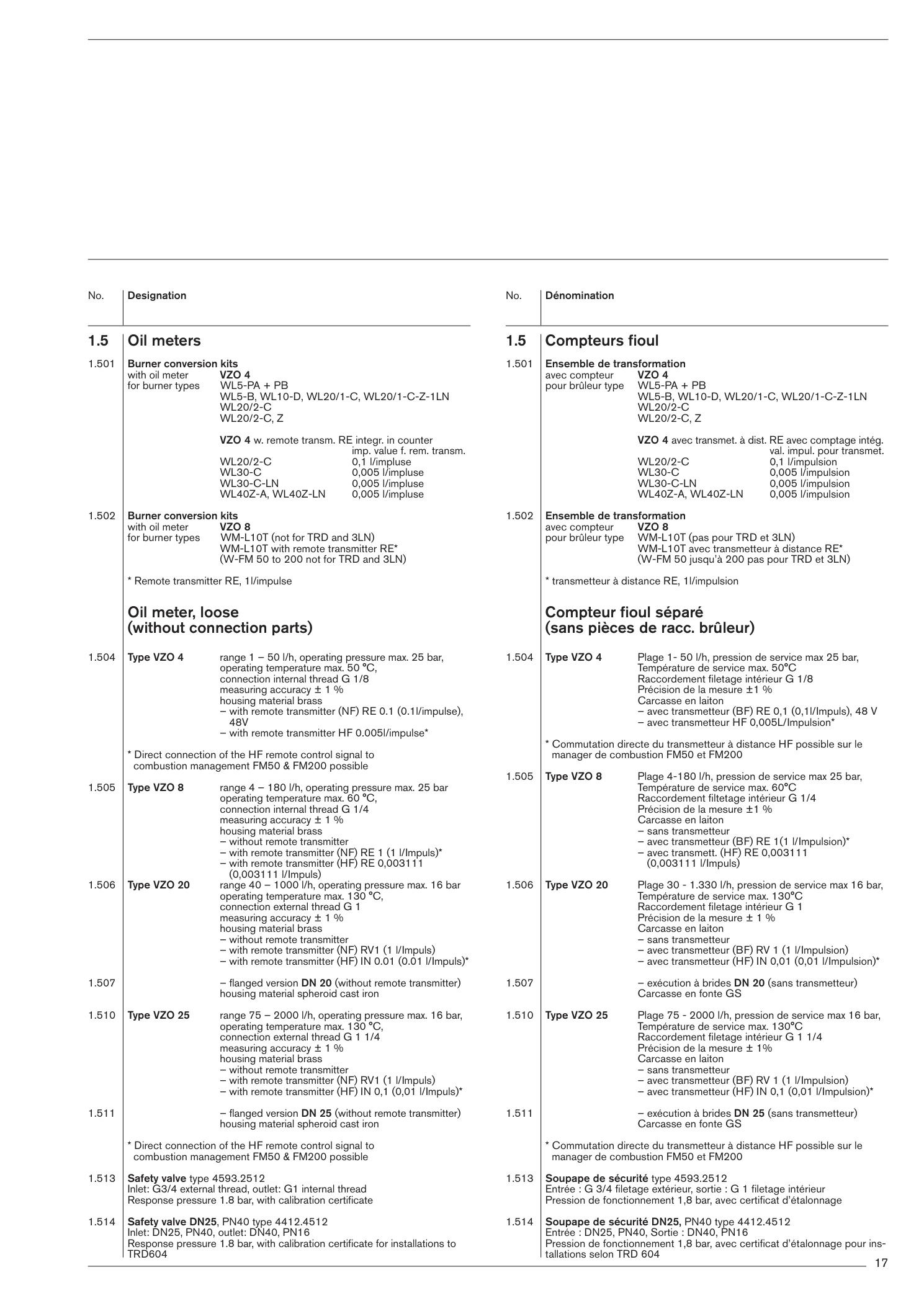

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 17
Explosionszeichnung – PDF-Seite 17

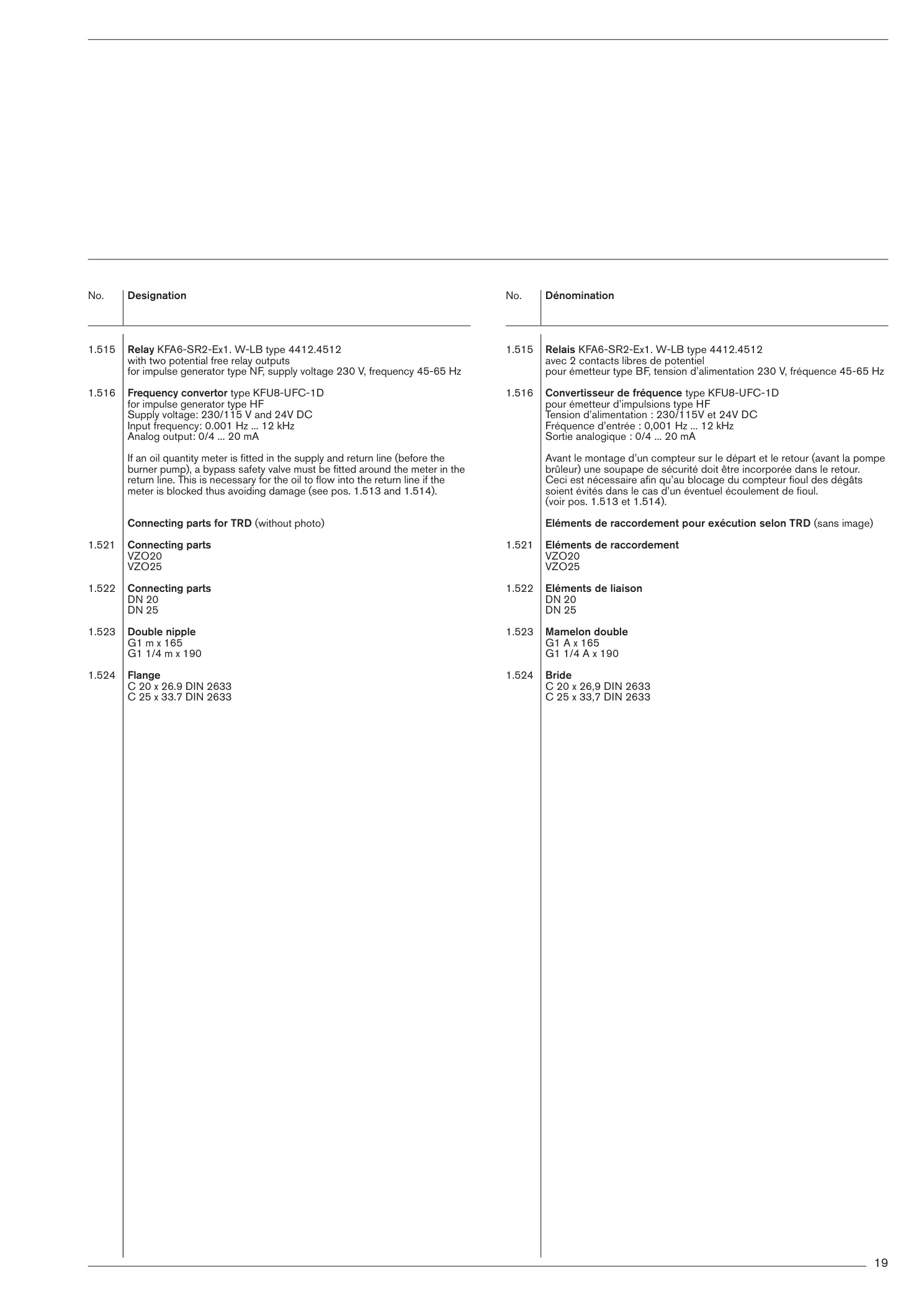

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 19
Explosionszeichnung – PDF-Seite 19

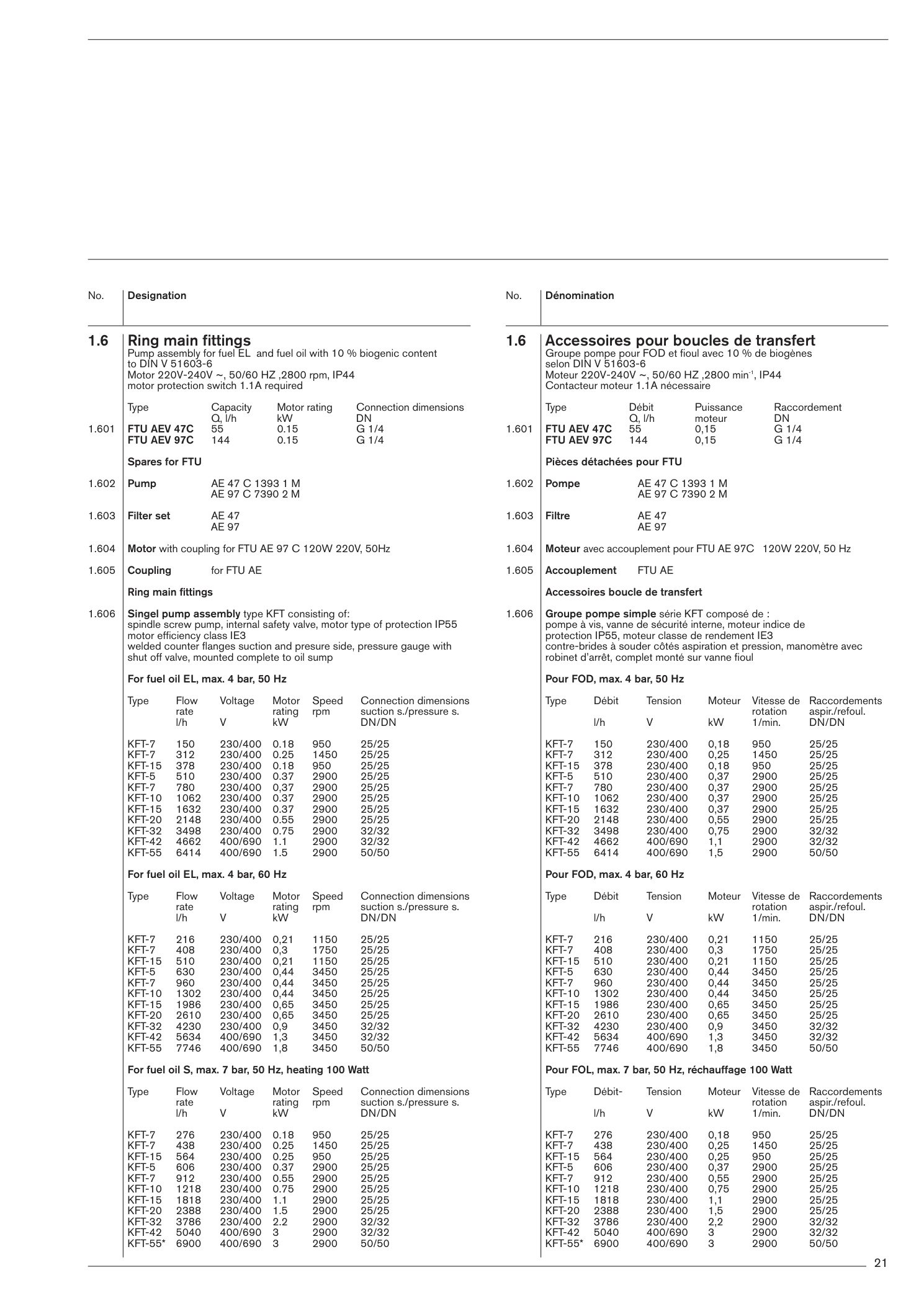

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 21
Explosionszeichnung – PDF-Seite 21

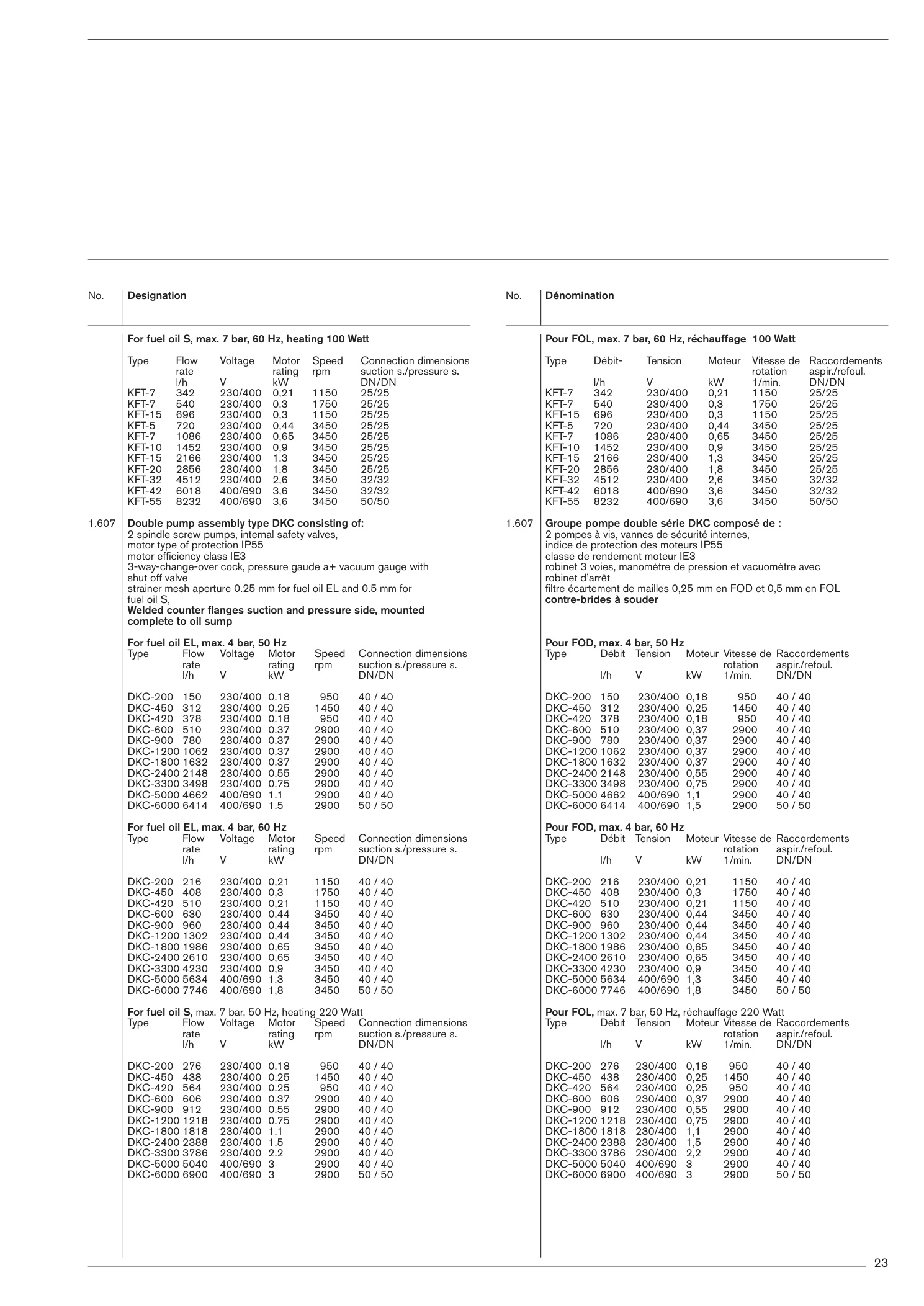

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 23
Explosionszeichnung – PDF-Seite 23

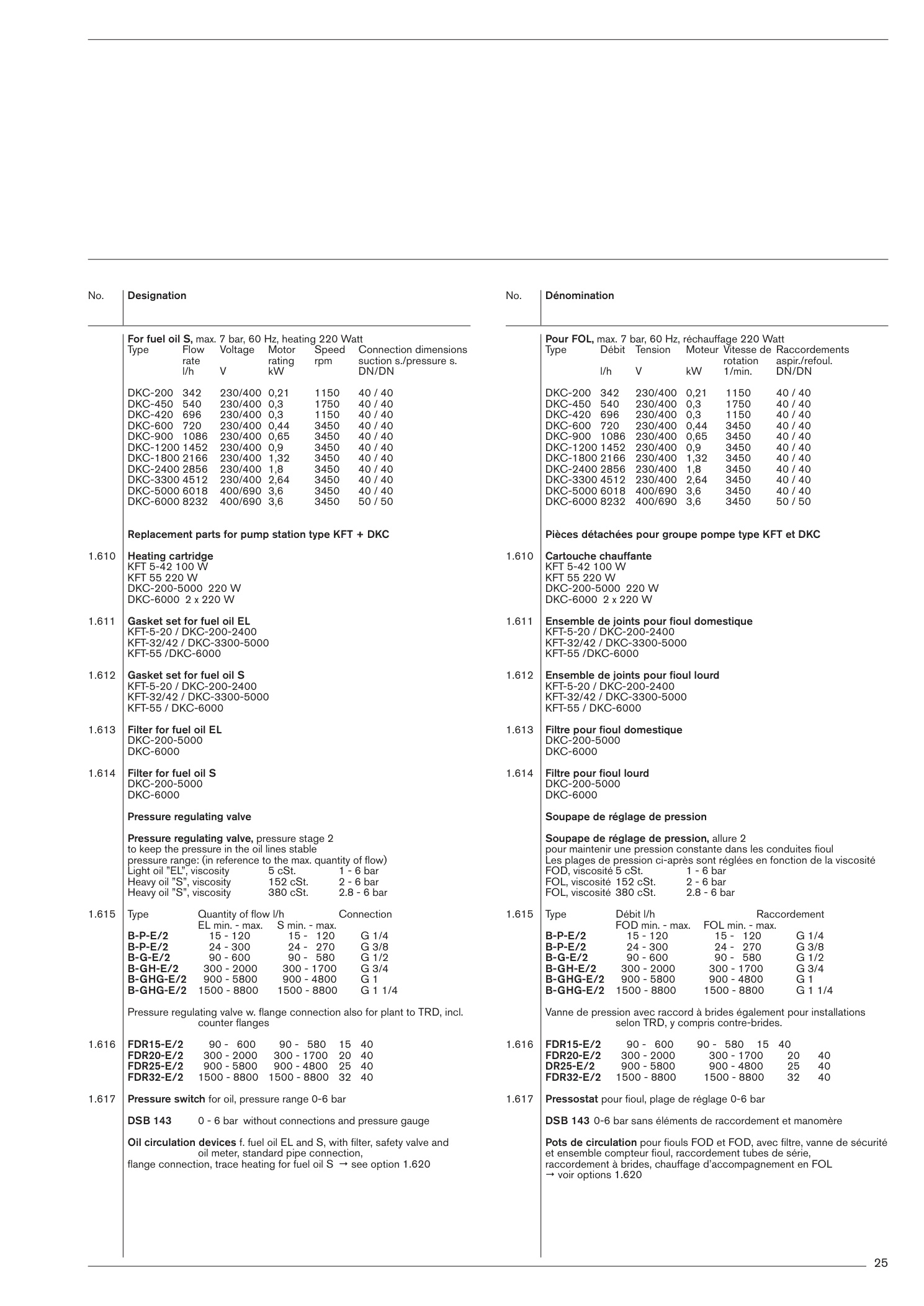

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 25
Explosionszeichnung – PDF-Seite 25

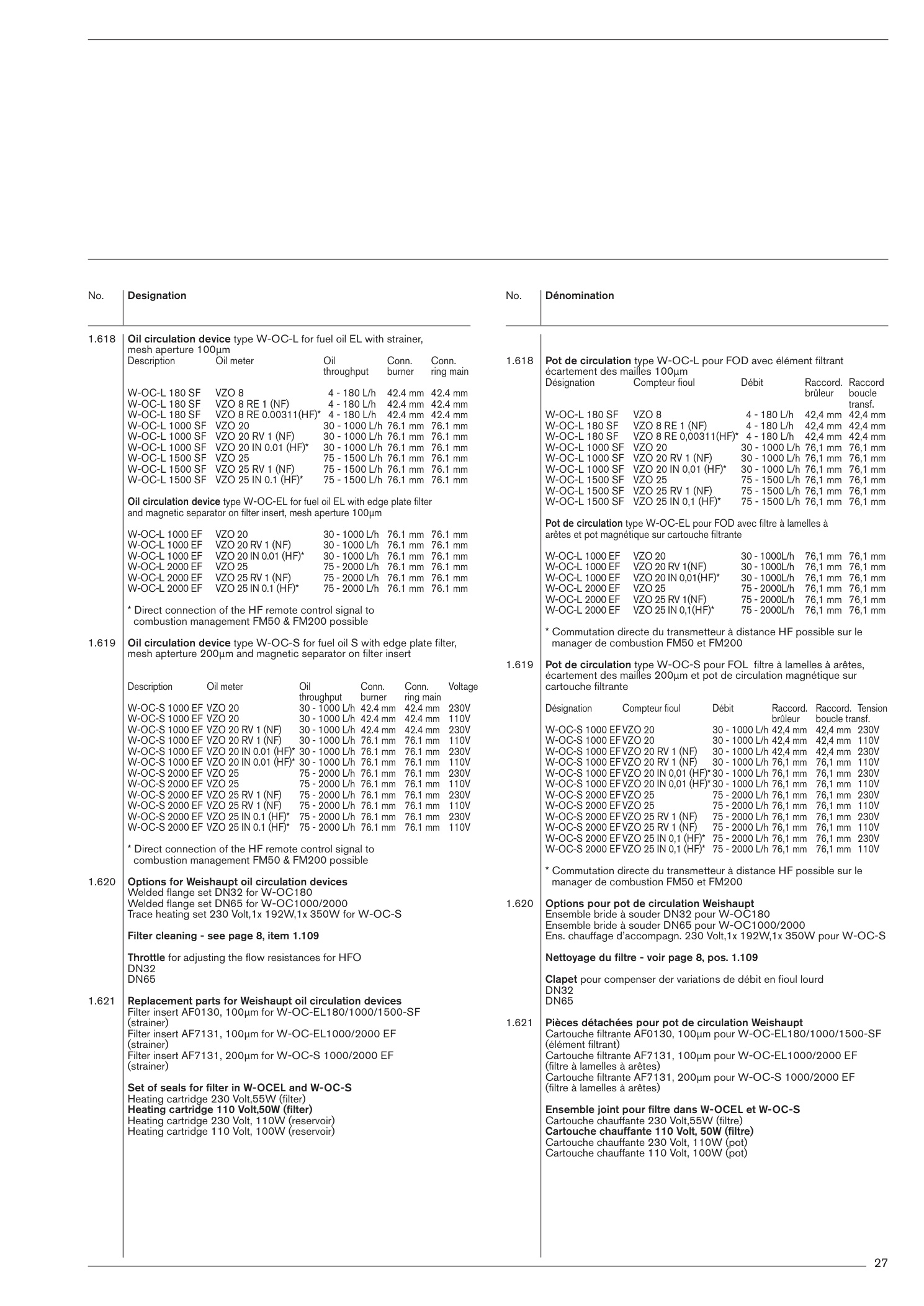

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 27
Explosionszeichnung – PDF-Seite 27

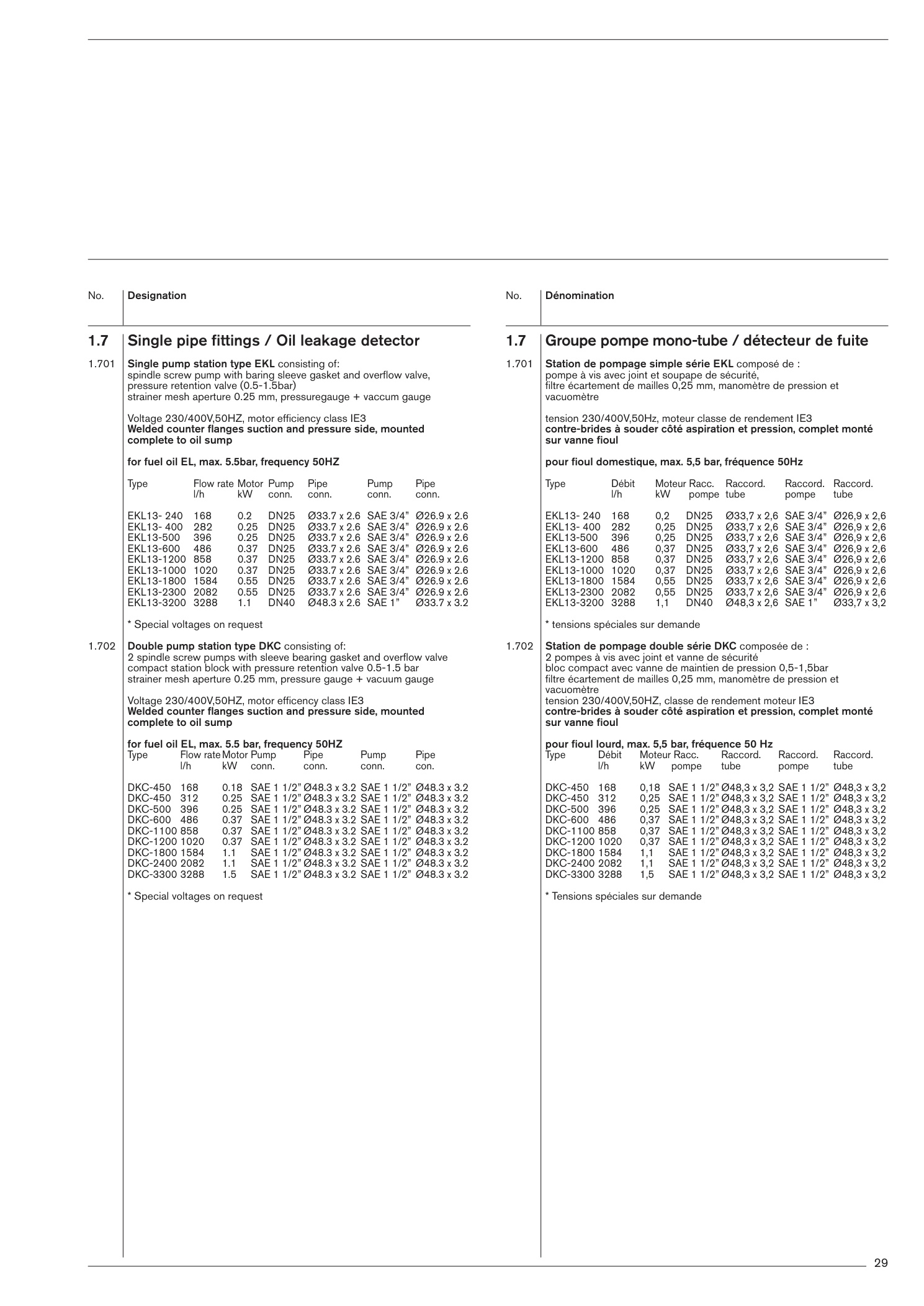

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 29
Explosionszeichnung – PDF-Seite 29

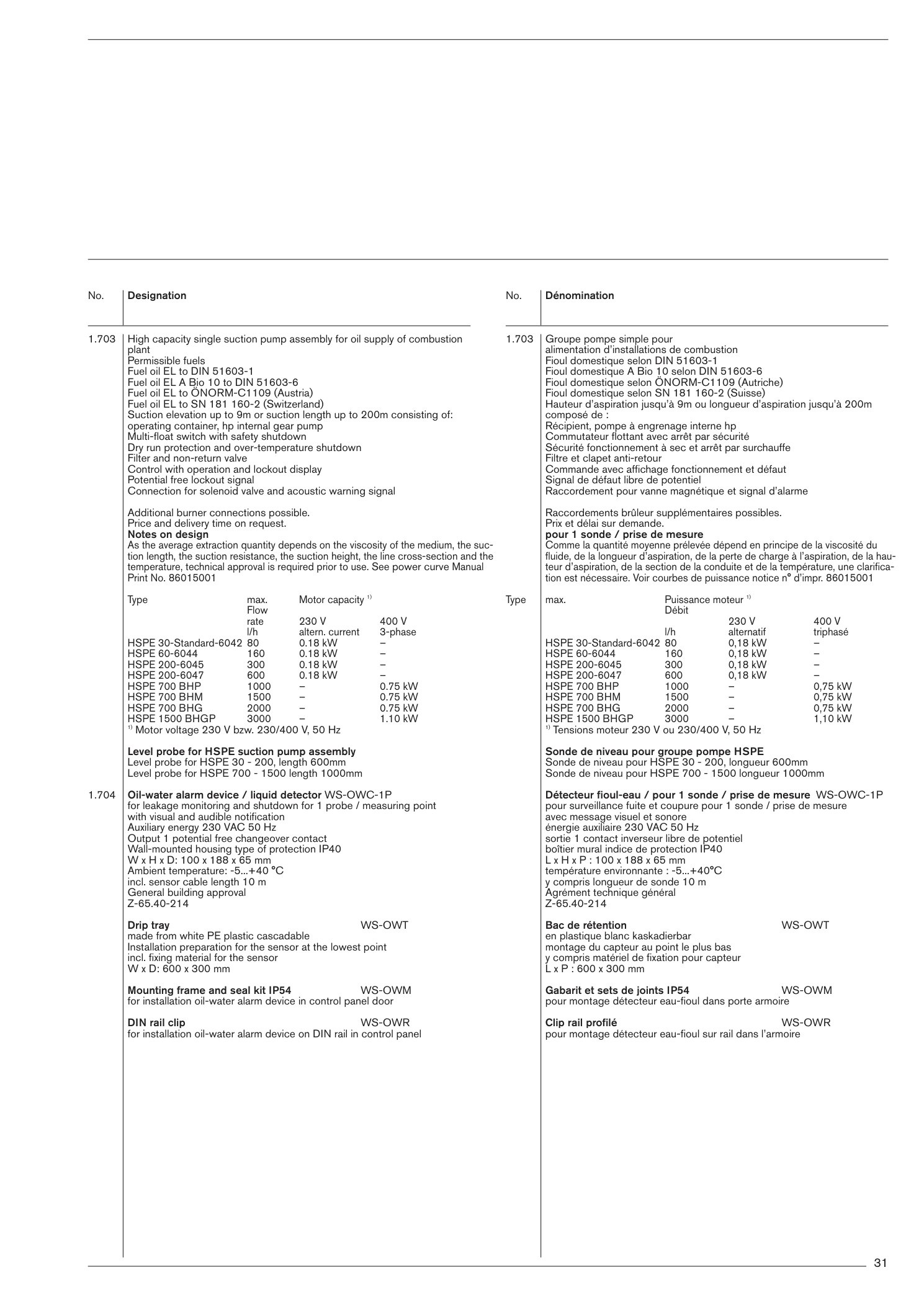

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 31
Explosionszeichnung – PDF-Seite 31

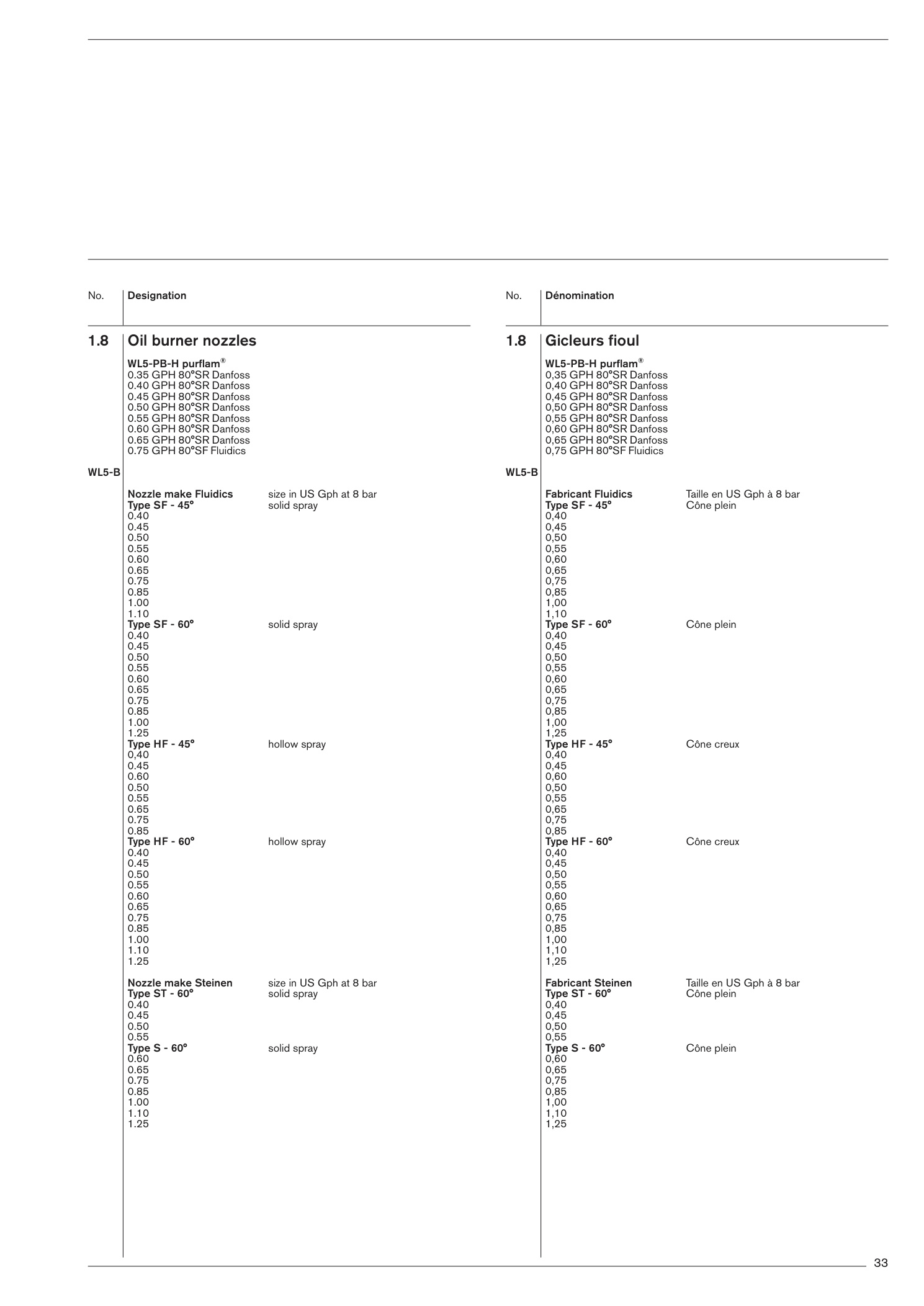

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 33
Explosionszeichnung – PDF-Seite 33

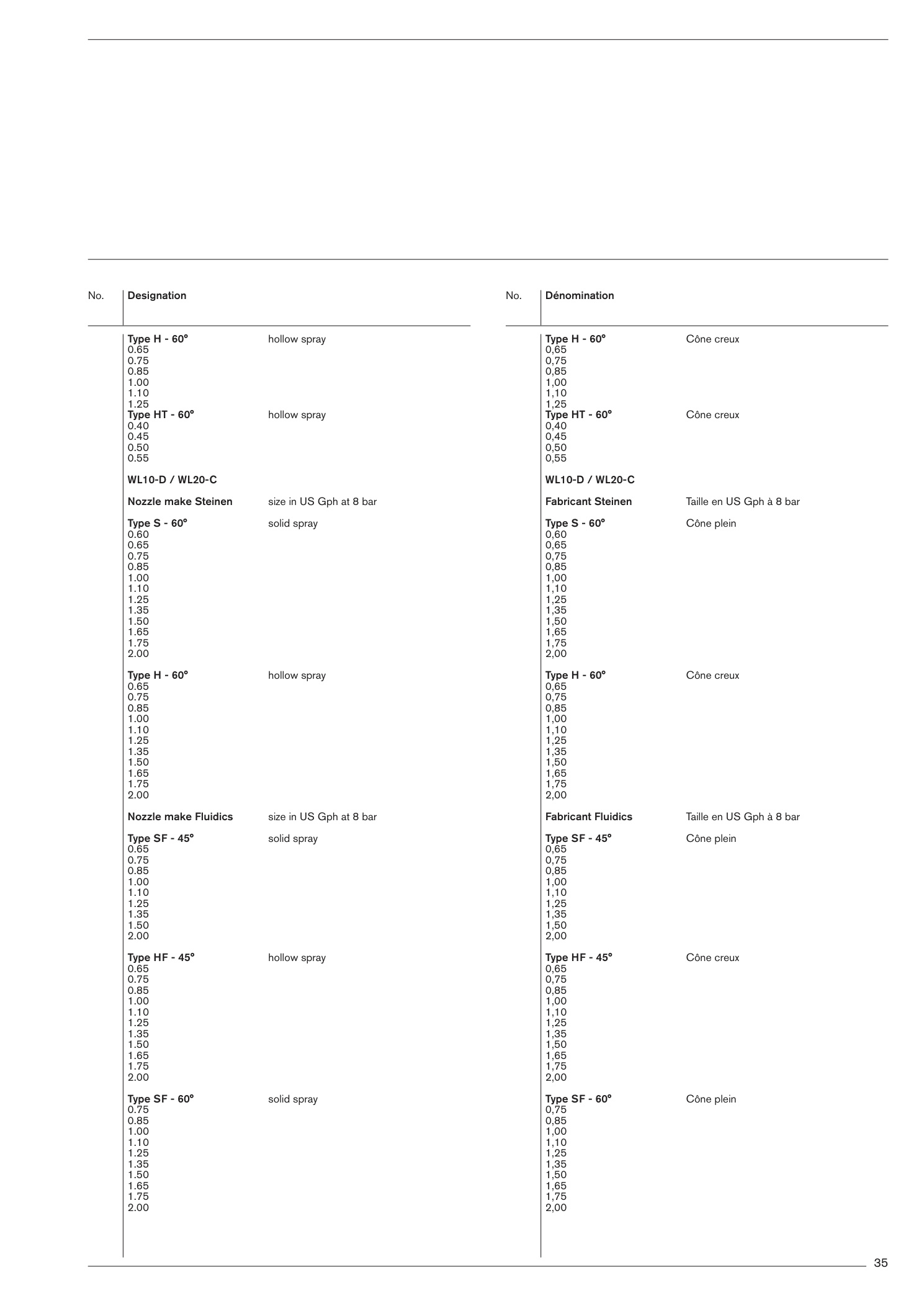

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 35
Explosionszeichnung – PDF-Seite 35

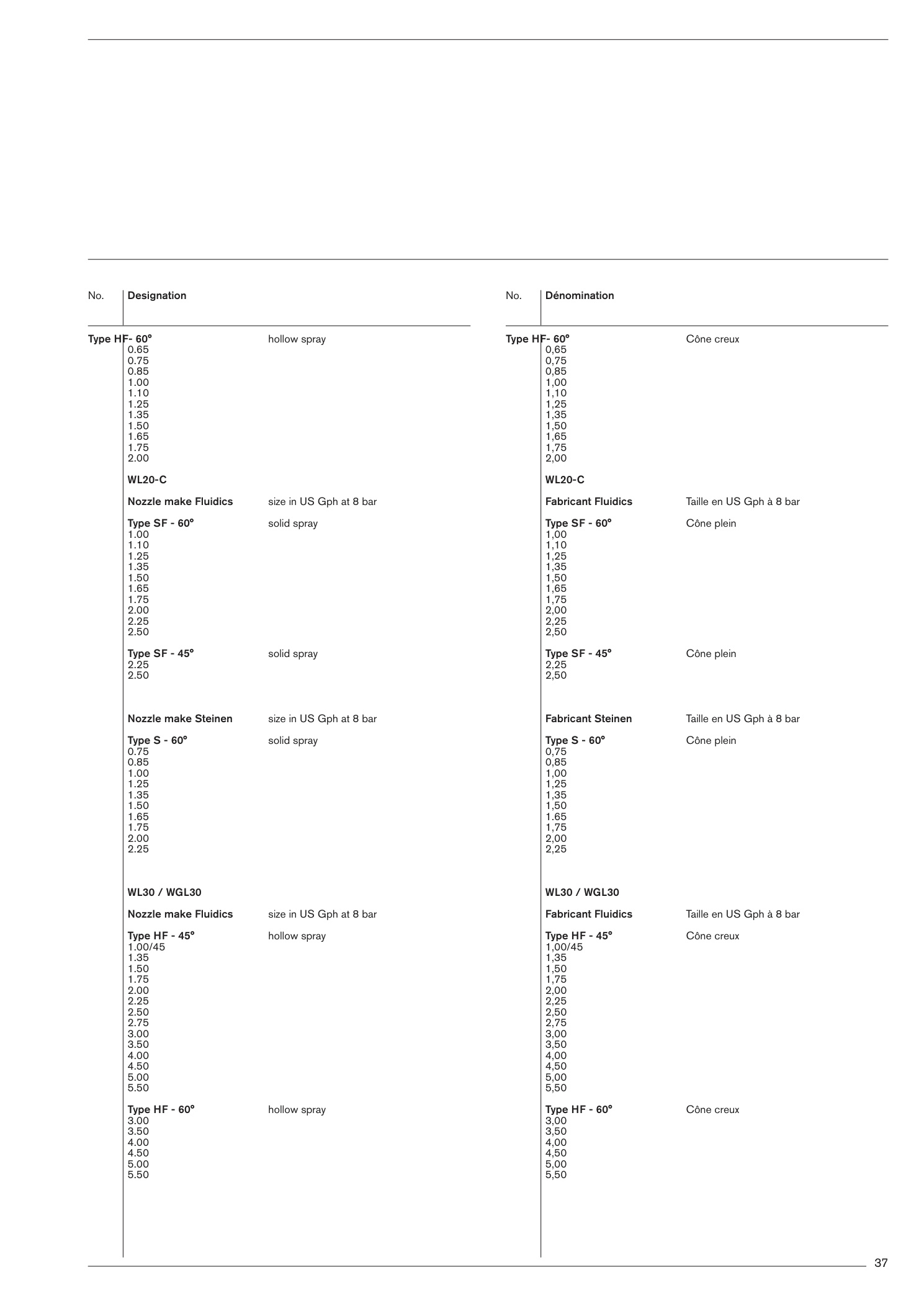

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 37
Explosionszeichnung – PDF-Seite 37

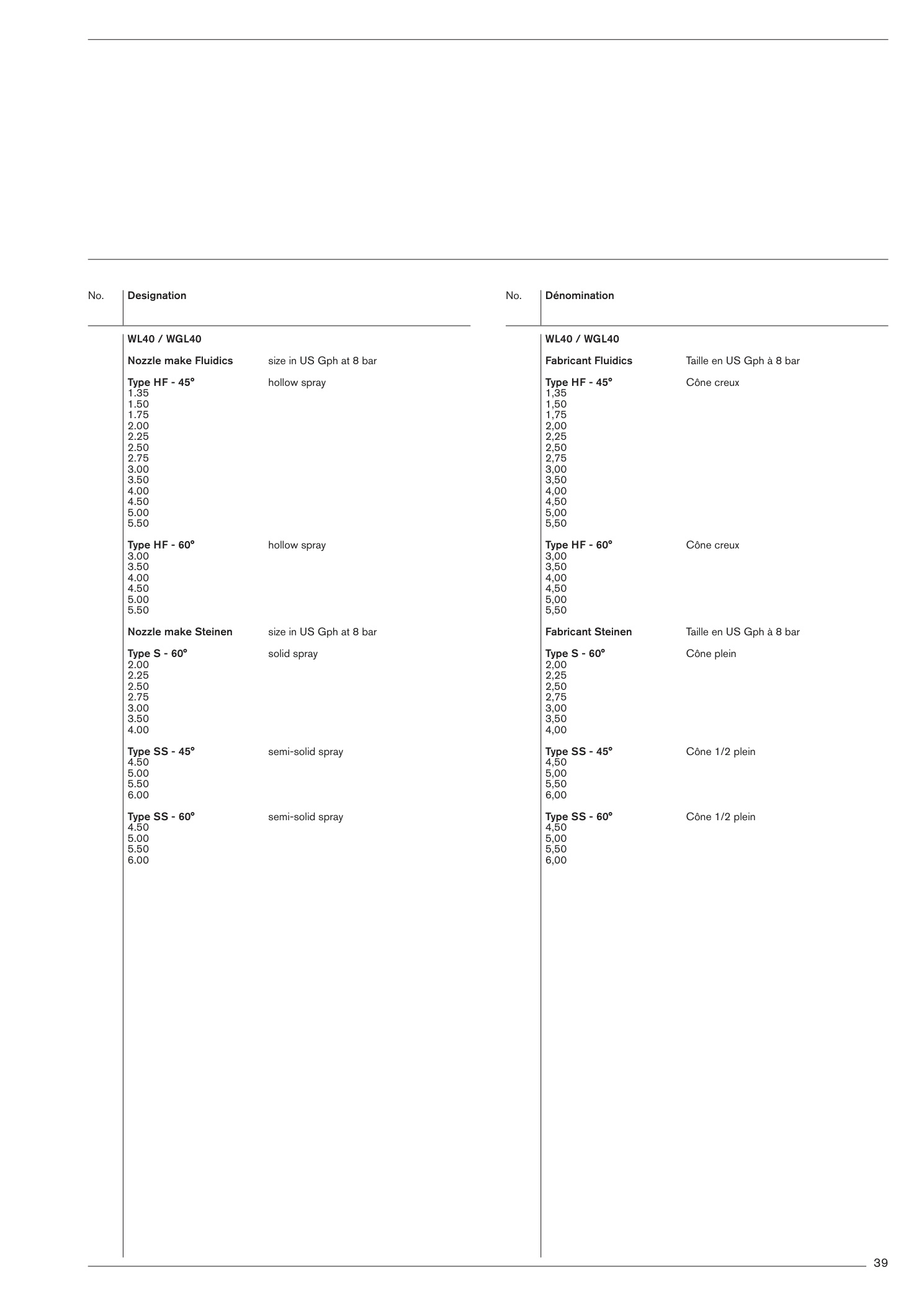

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 39
Explosionszeichnung – PDF-Seite 39

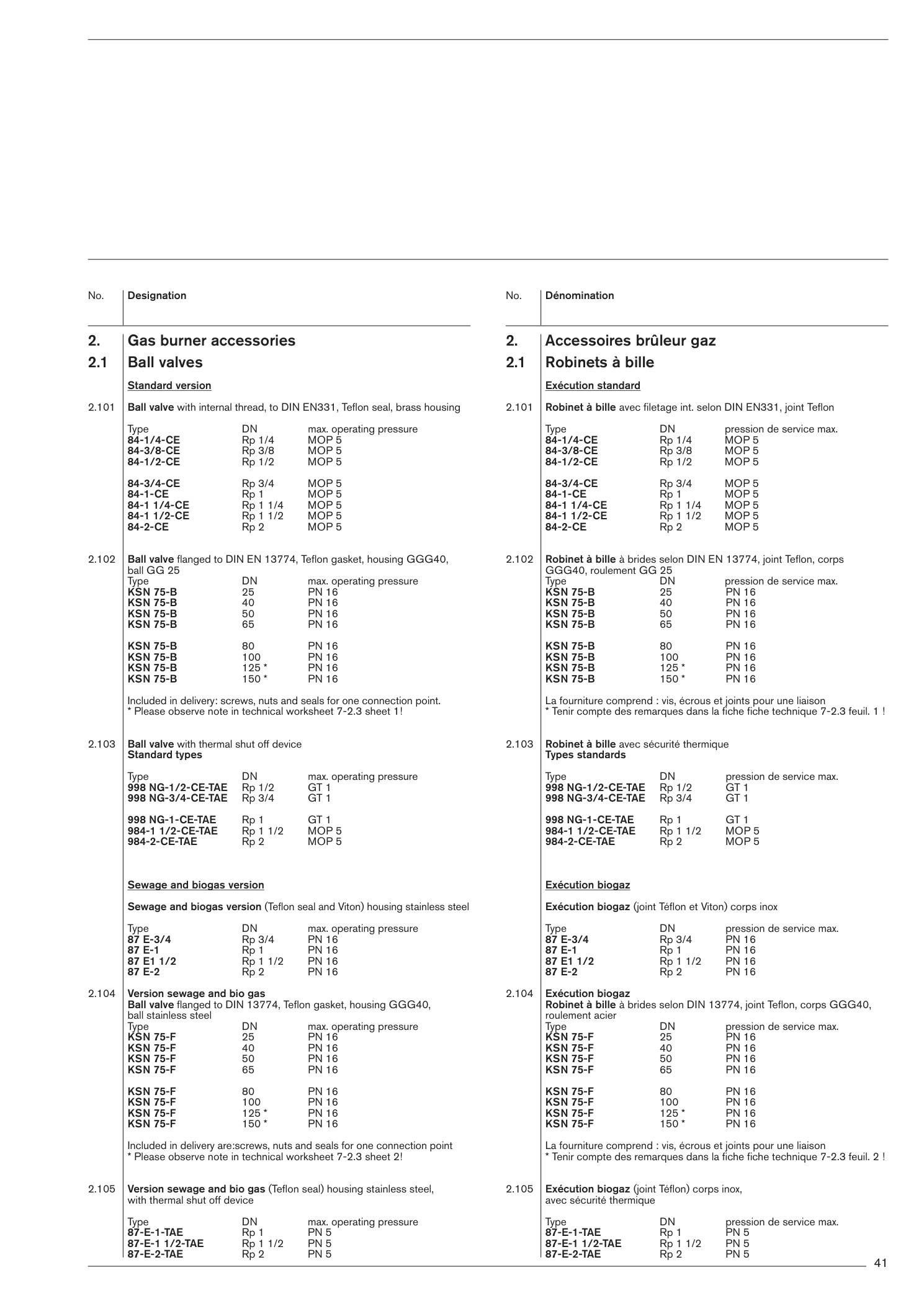

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 41
Explosionszeichnung – PDF-Seite 41

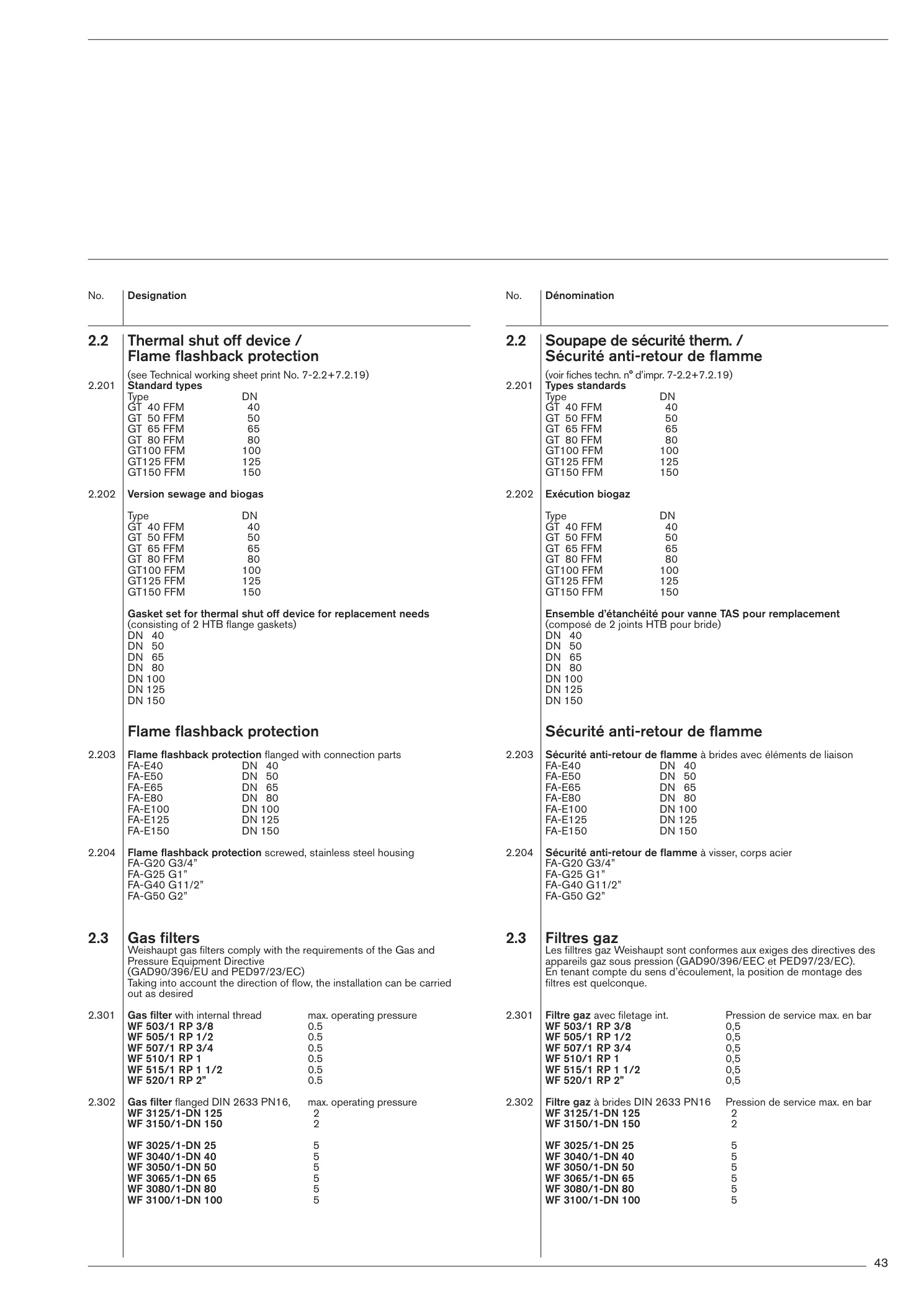

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 43
Explosionszeichnung – PDF-Seite 43

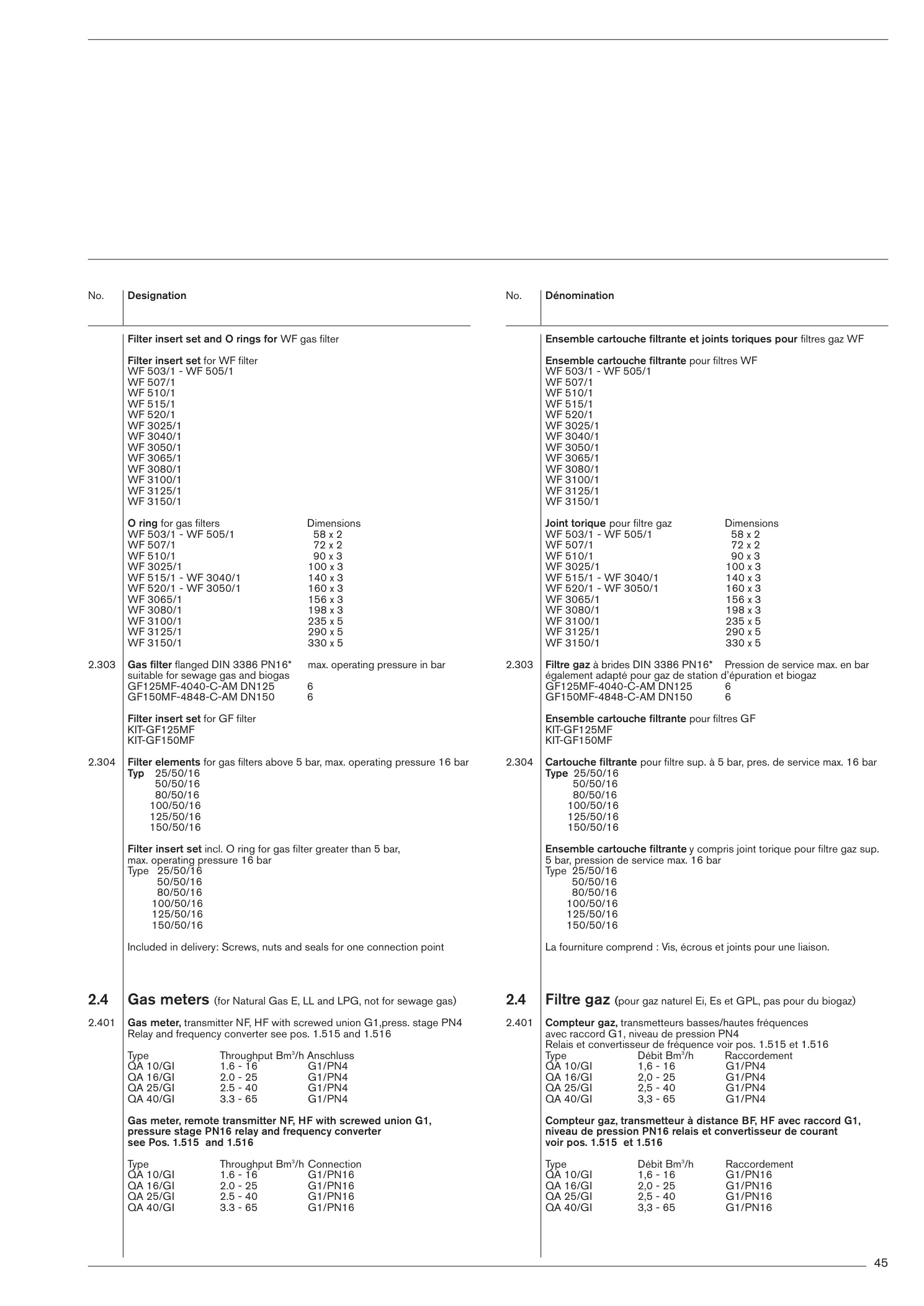

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 45
Explosionszeichnung – PDF-Seite 45

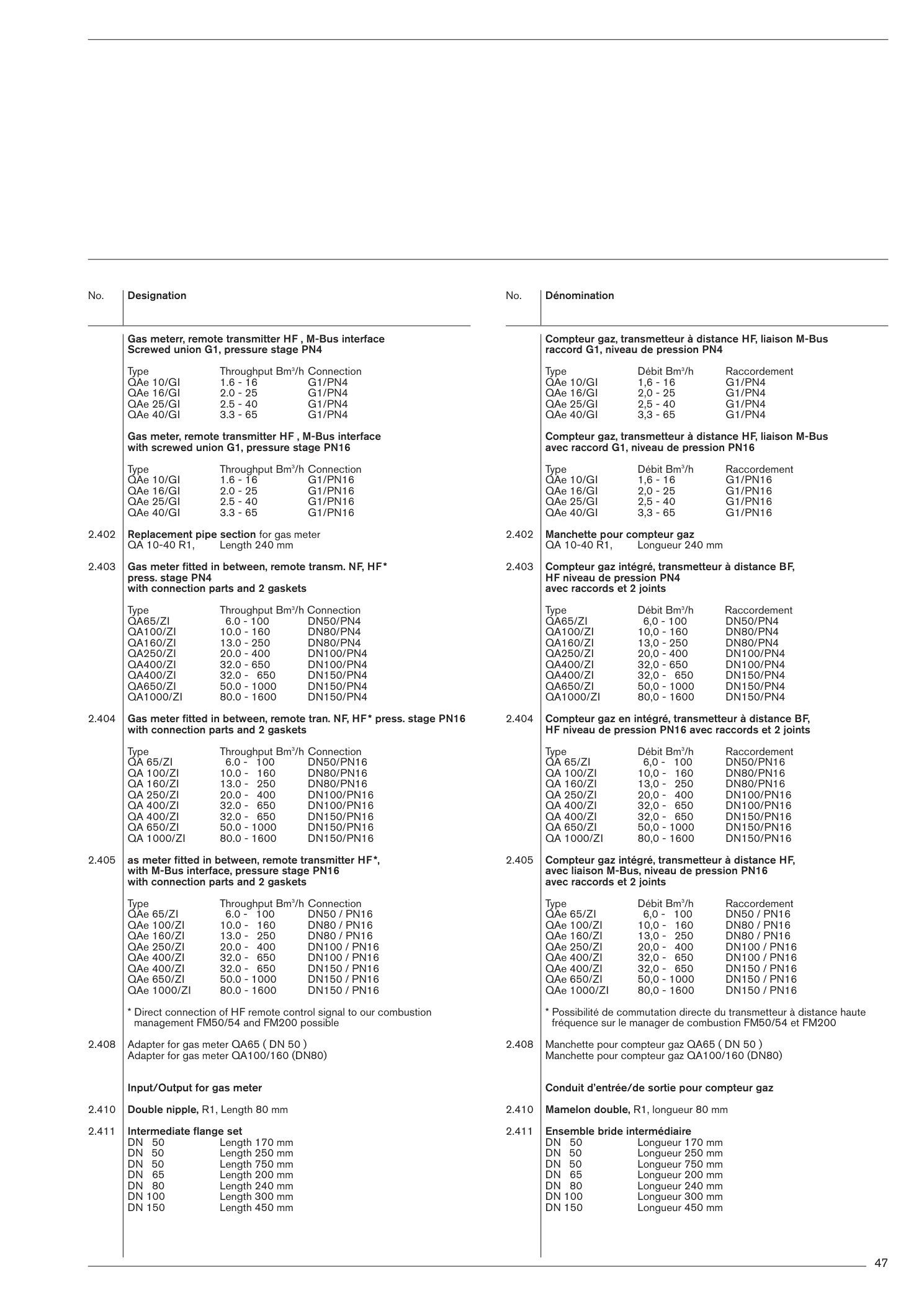

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 47
Explosionszeichnung – PDF-Seite 47

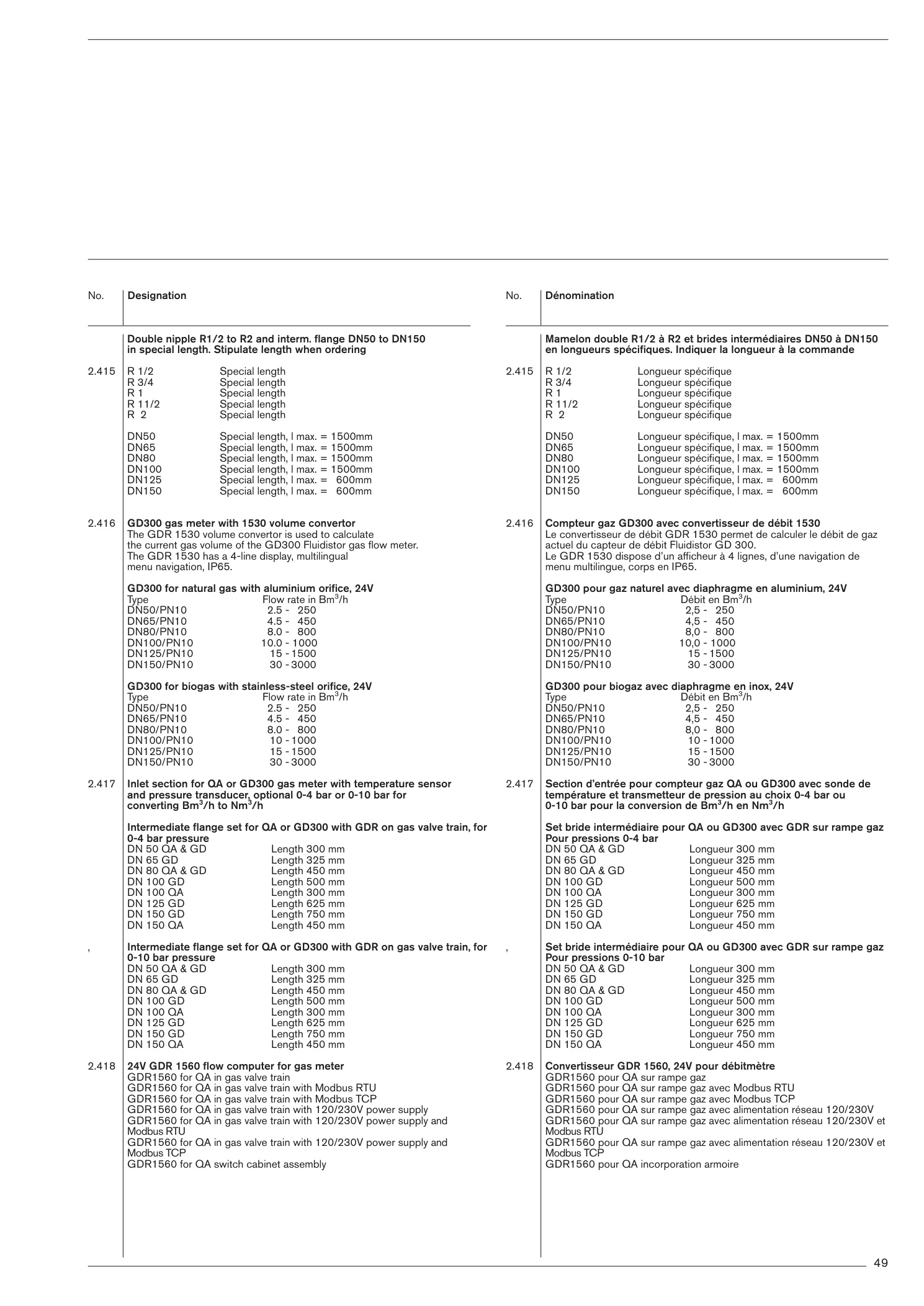

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 49
Explosionszeichnung – PDF-Seite 49

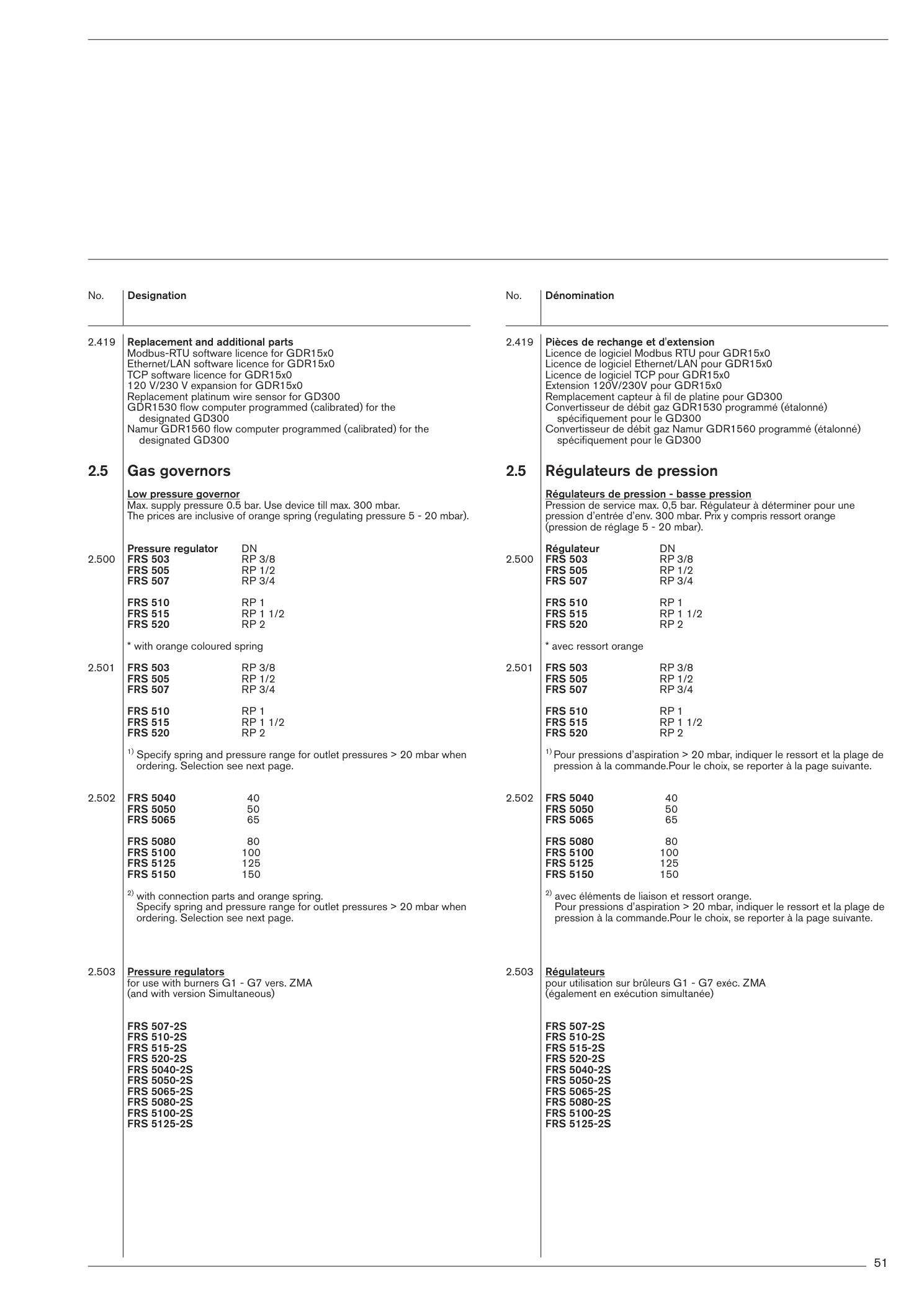

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 51
Explosionszeichnung – PDF-Seite 51

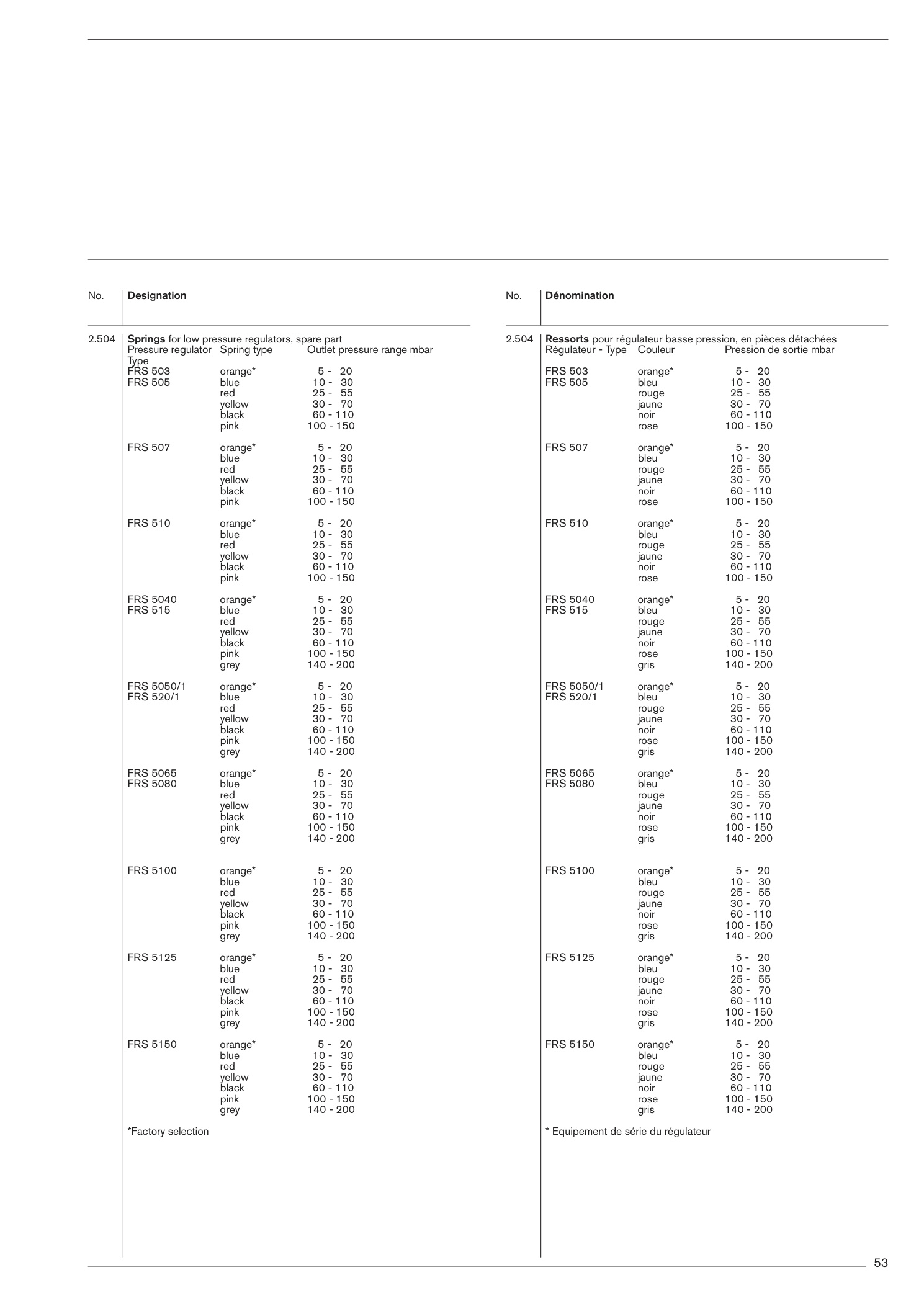

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 53
Explosionszeichnung – PDF-Seite 53

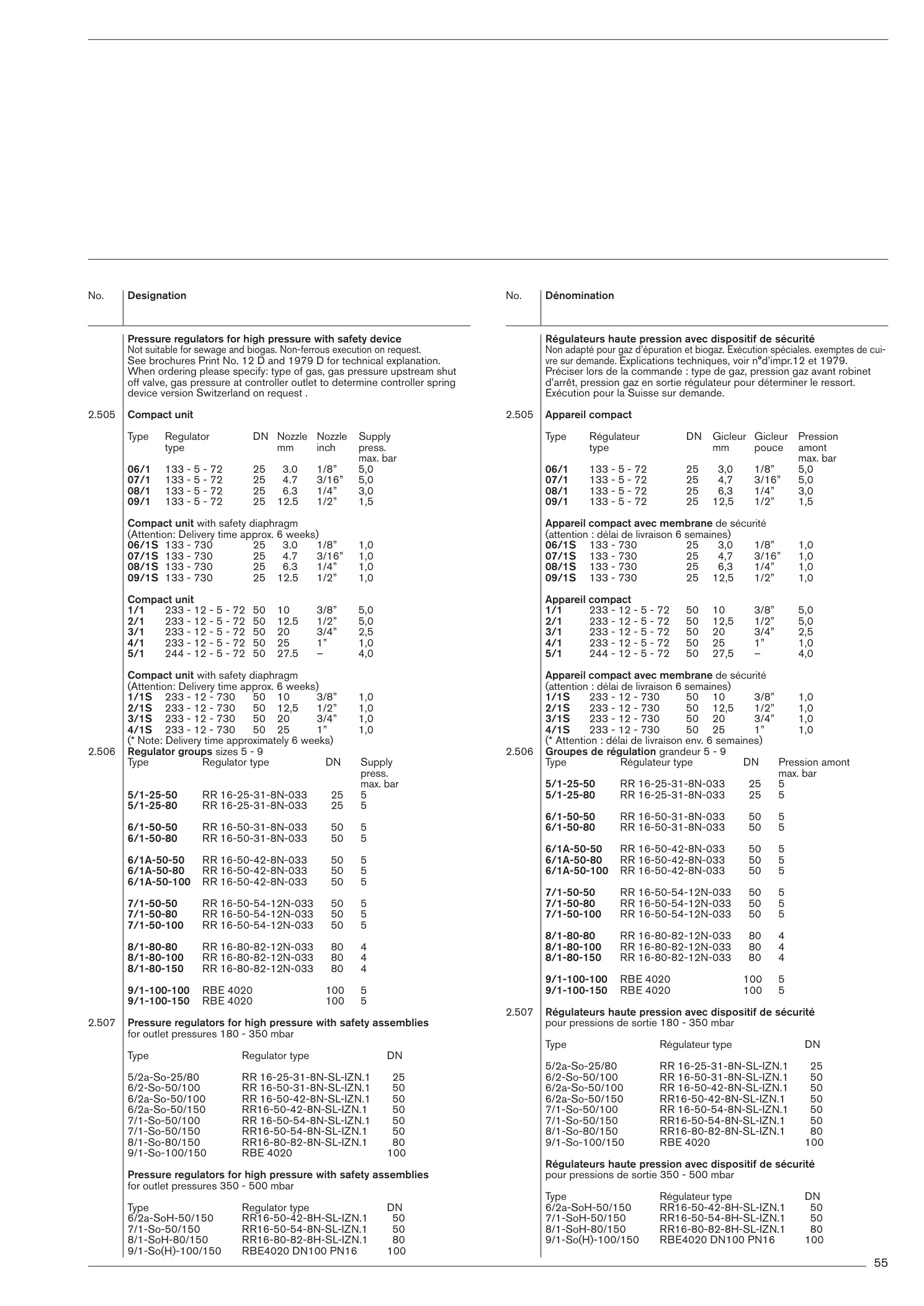

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 55
Explosionszeichnung – PDF-Seite 55

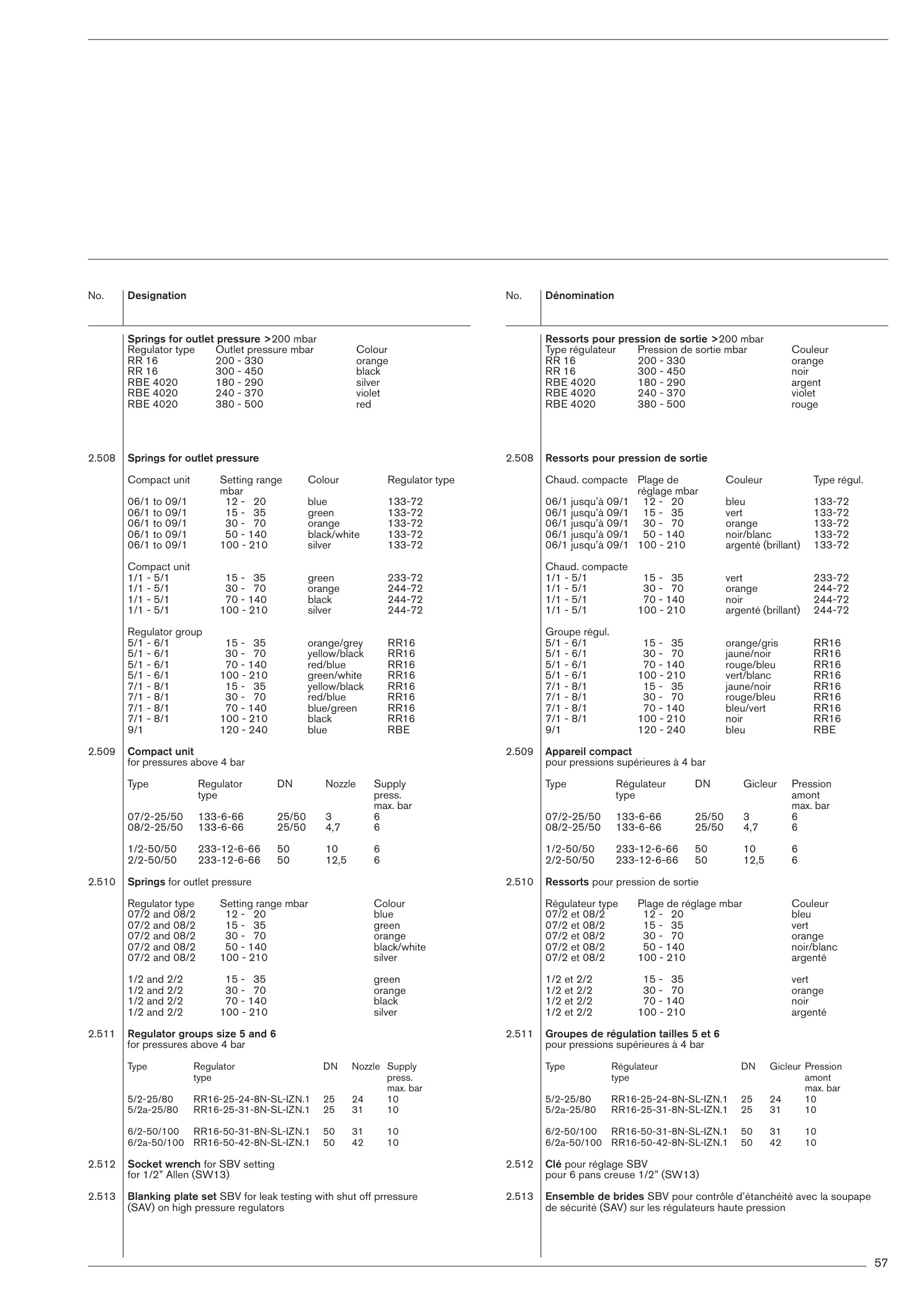

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 57
Explosionszeichnung – PDF-Seite 57

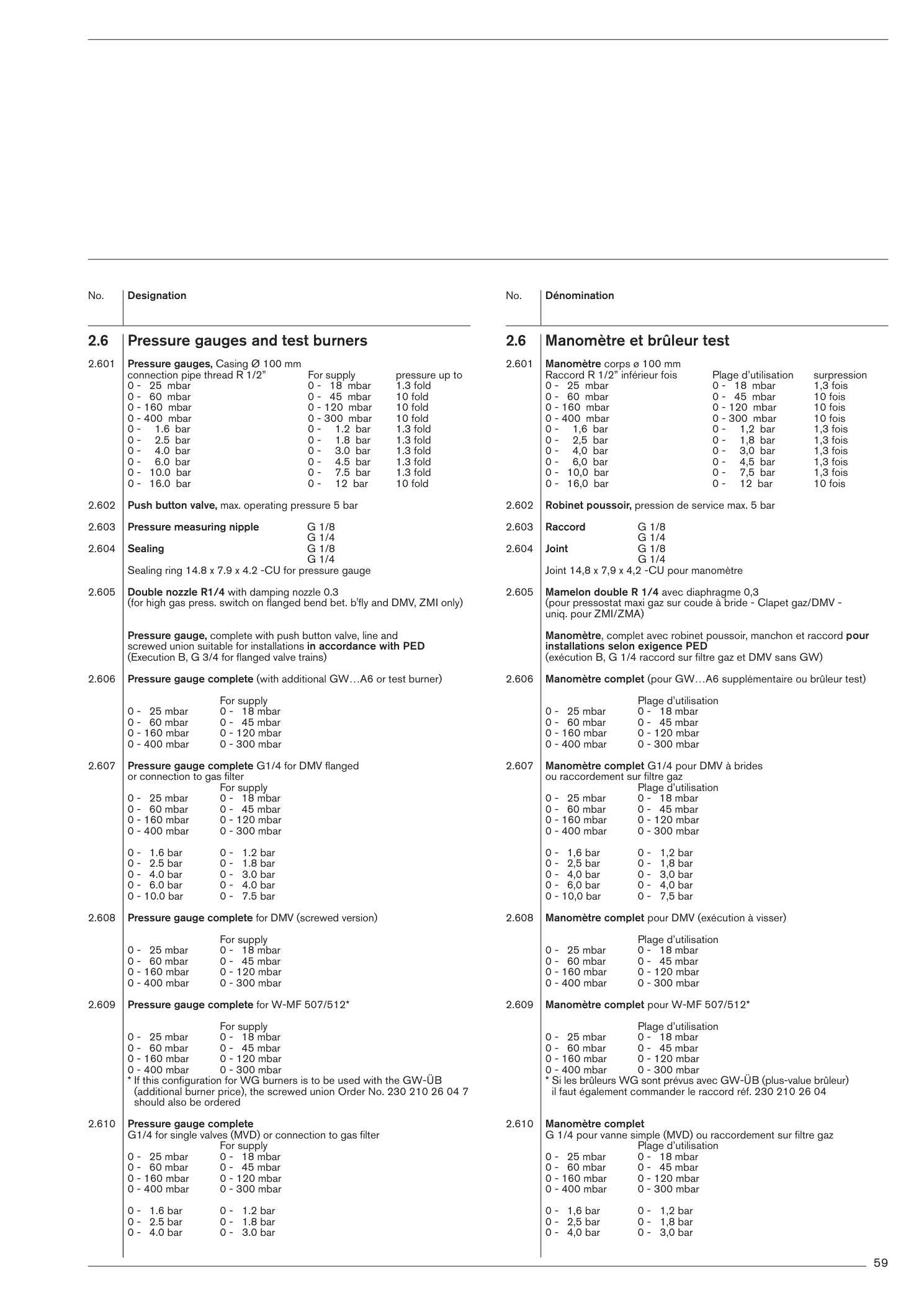

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 59
Explosionszeichnung – PDF-Seite 59

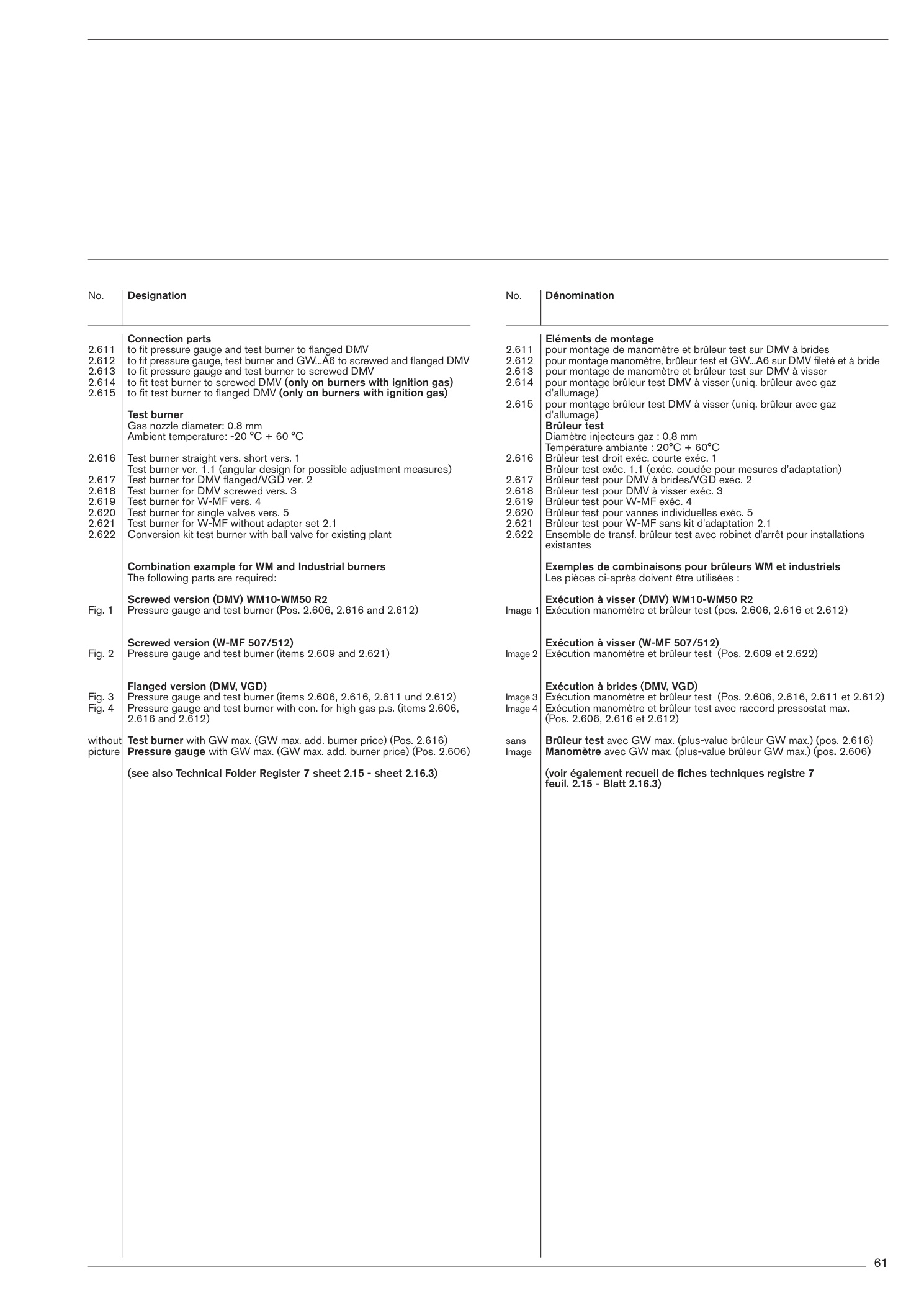

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 61
Explosionszeichnung – PDF-Seite 61

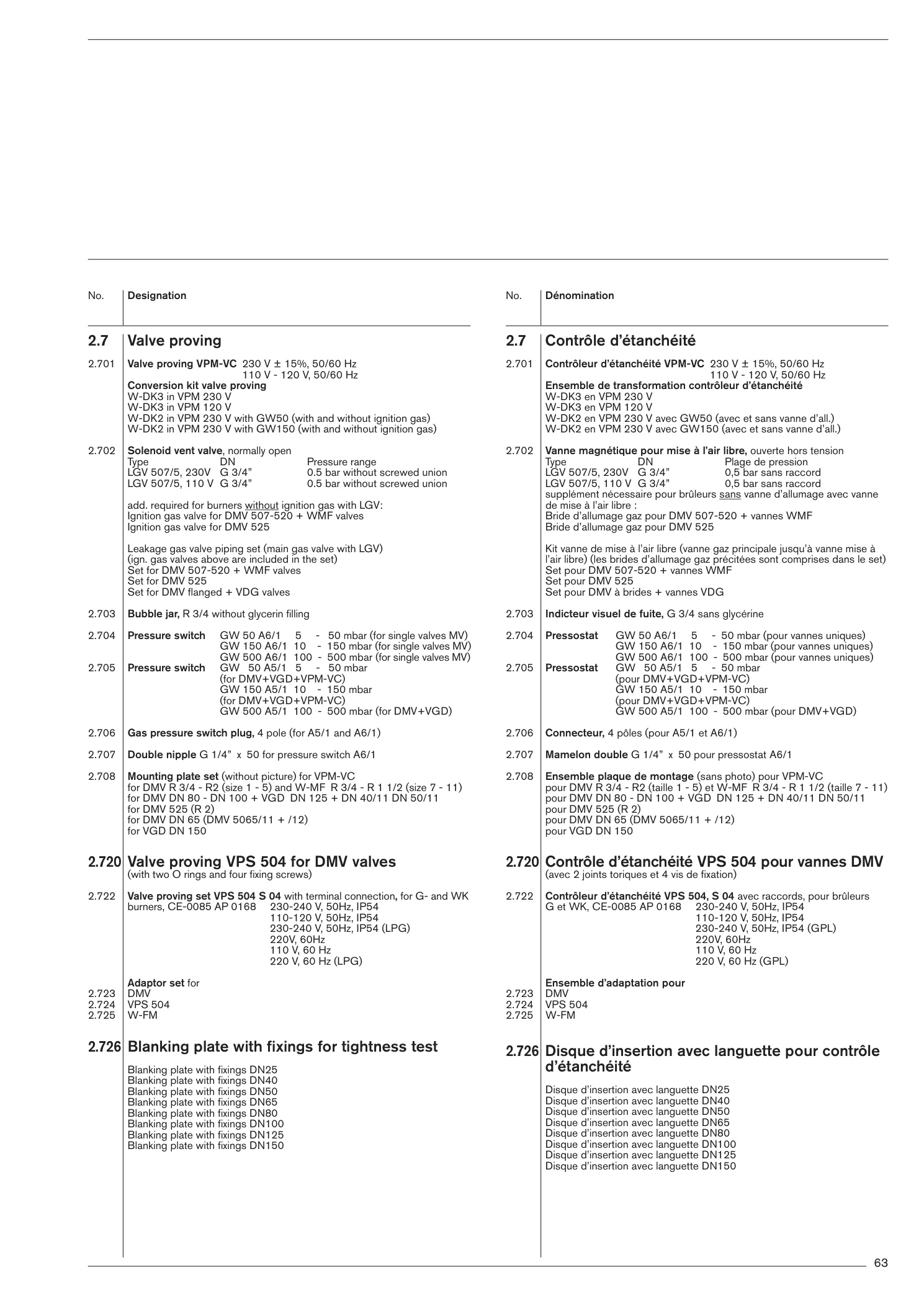

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 63
Explosionszeichnung – PDF-Seite 63

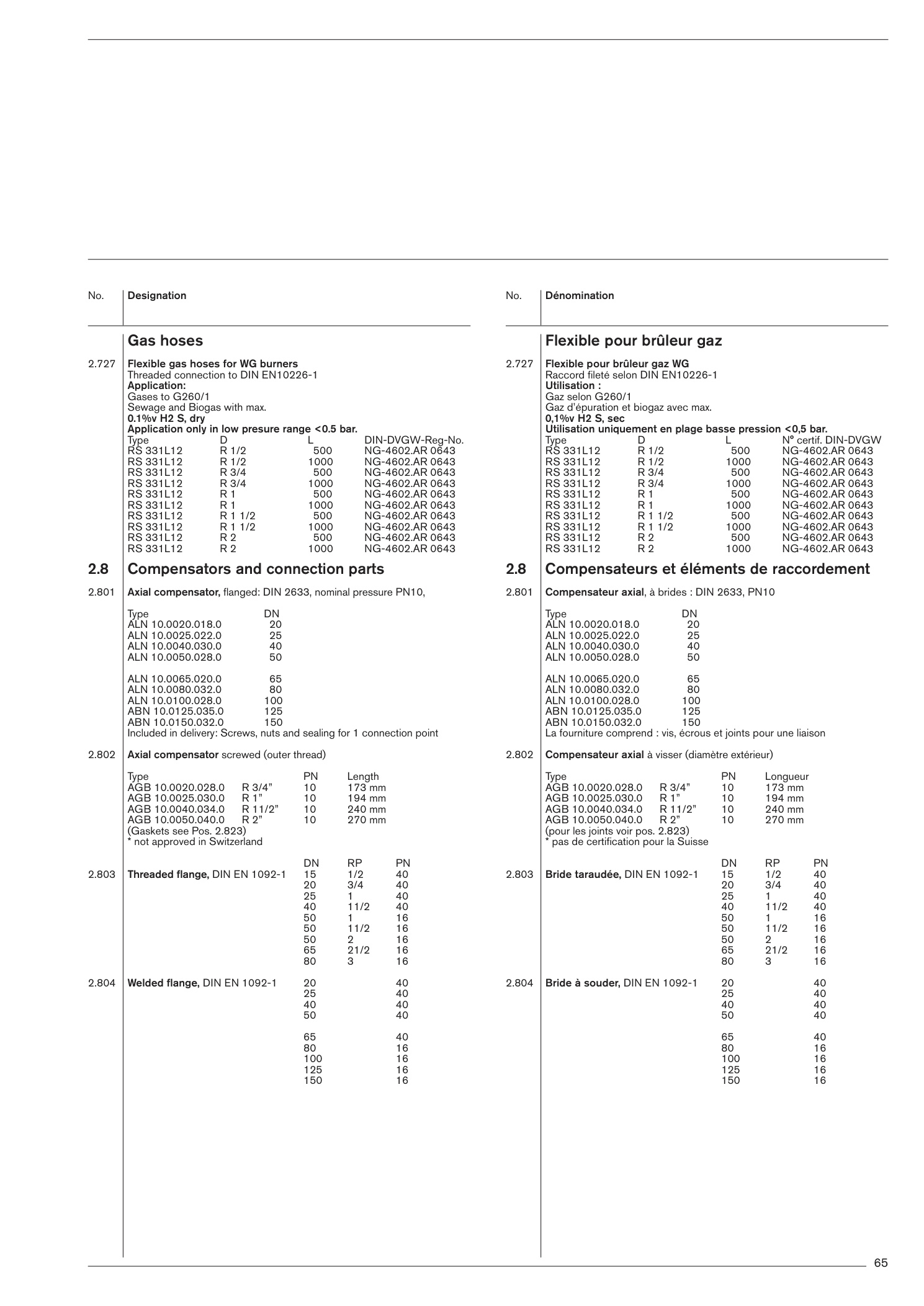

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 65
Explosionszeichnung – PDF-Seite 65

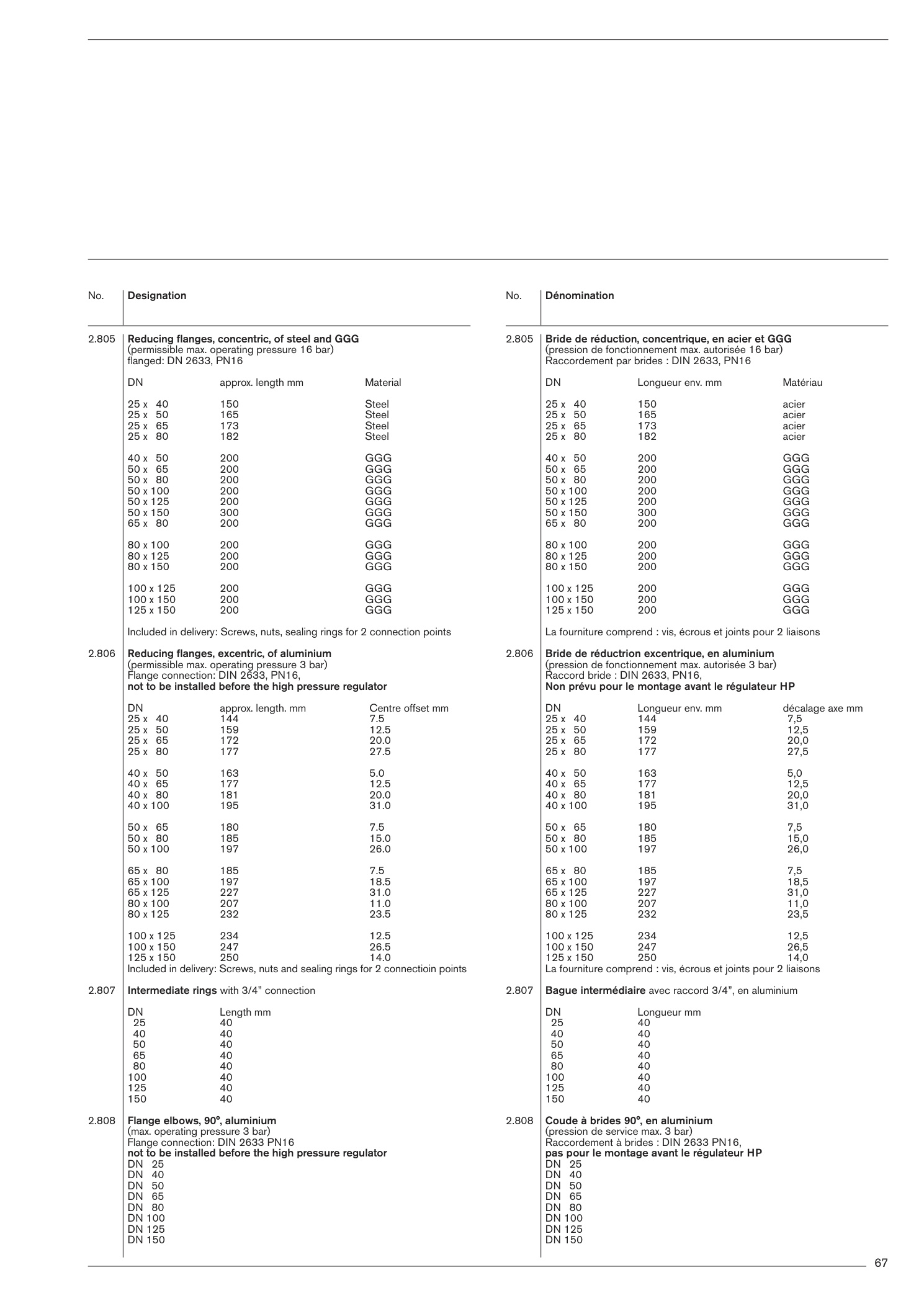

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 67
Explosionszeichnung – PDF-Seite 67

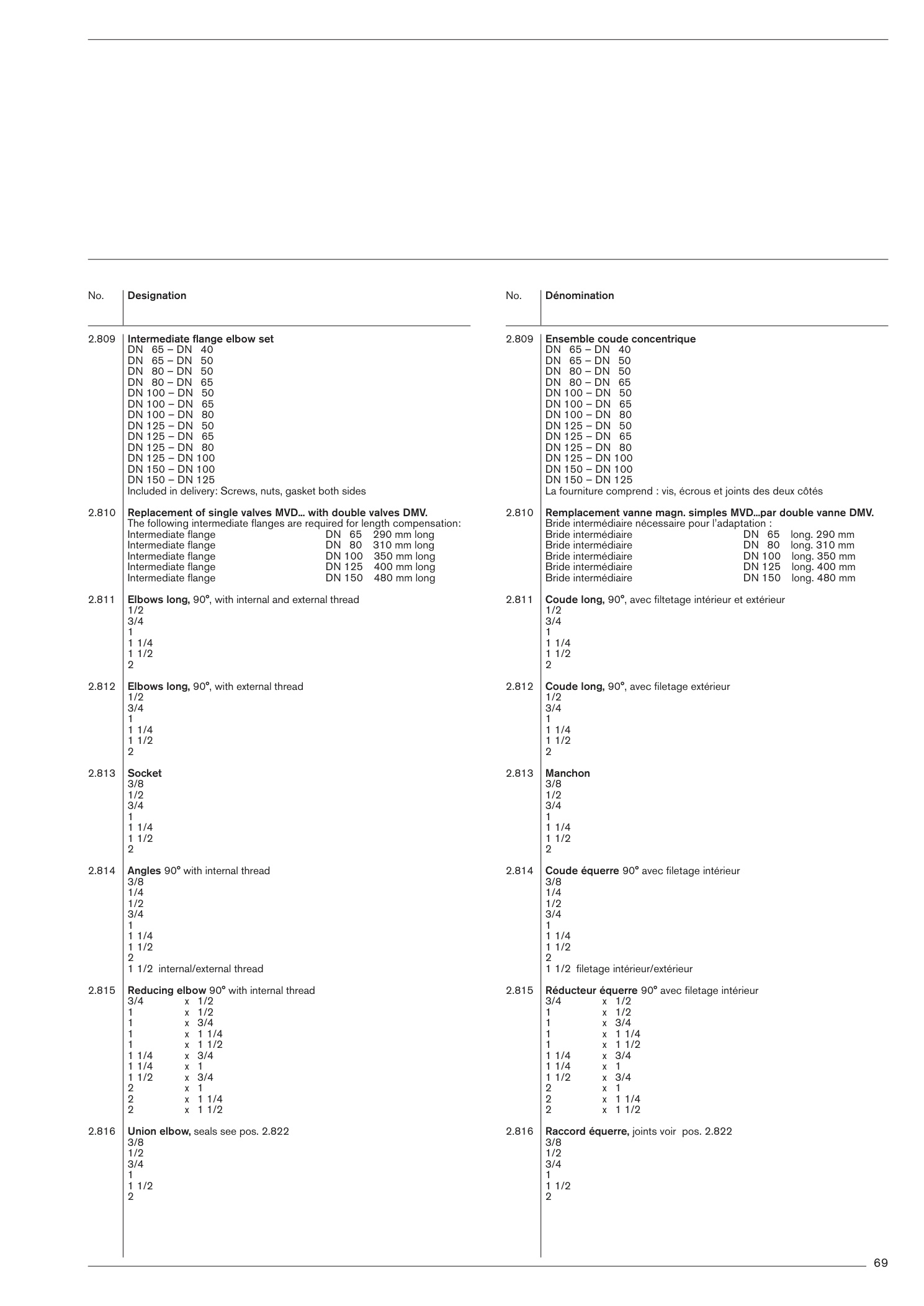

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 69
Explosionszeichnung – PDF-Seite 69

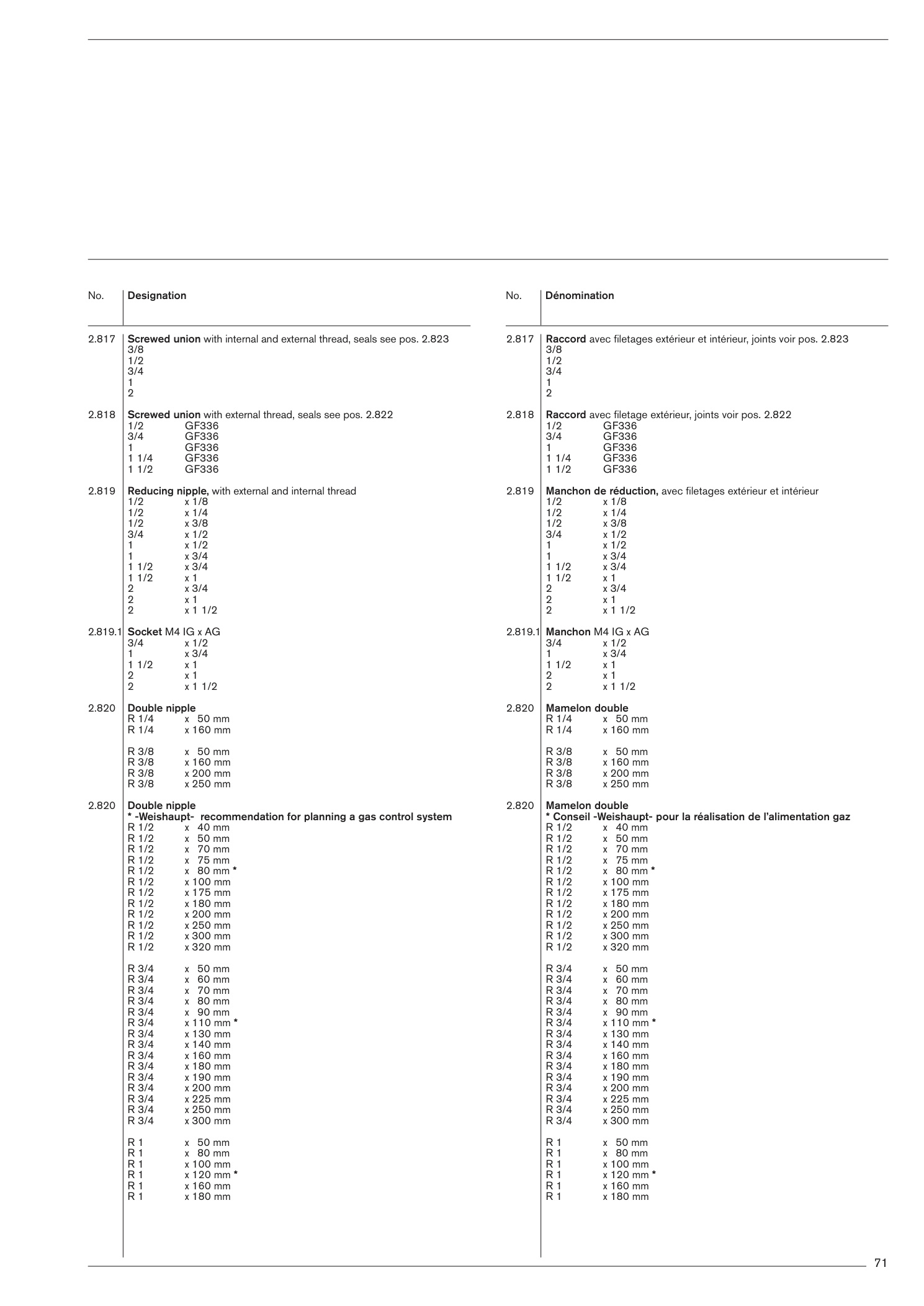

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 71
Explosionszeichnung – PDF-Seite 71

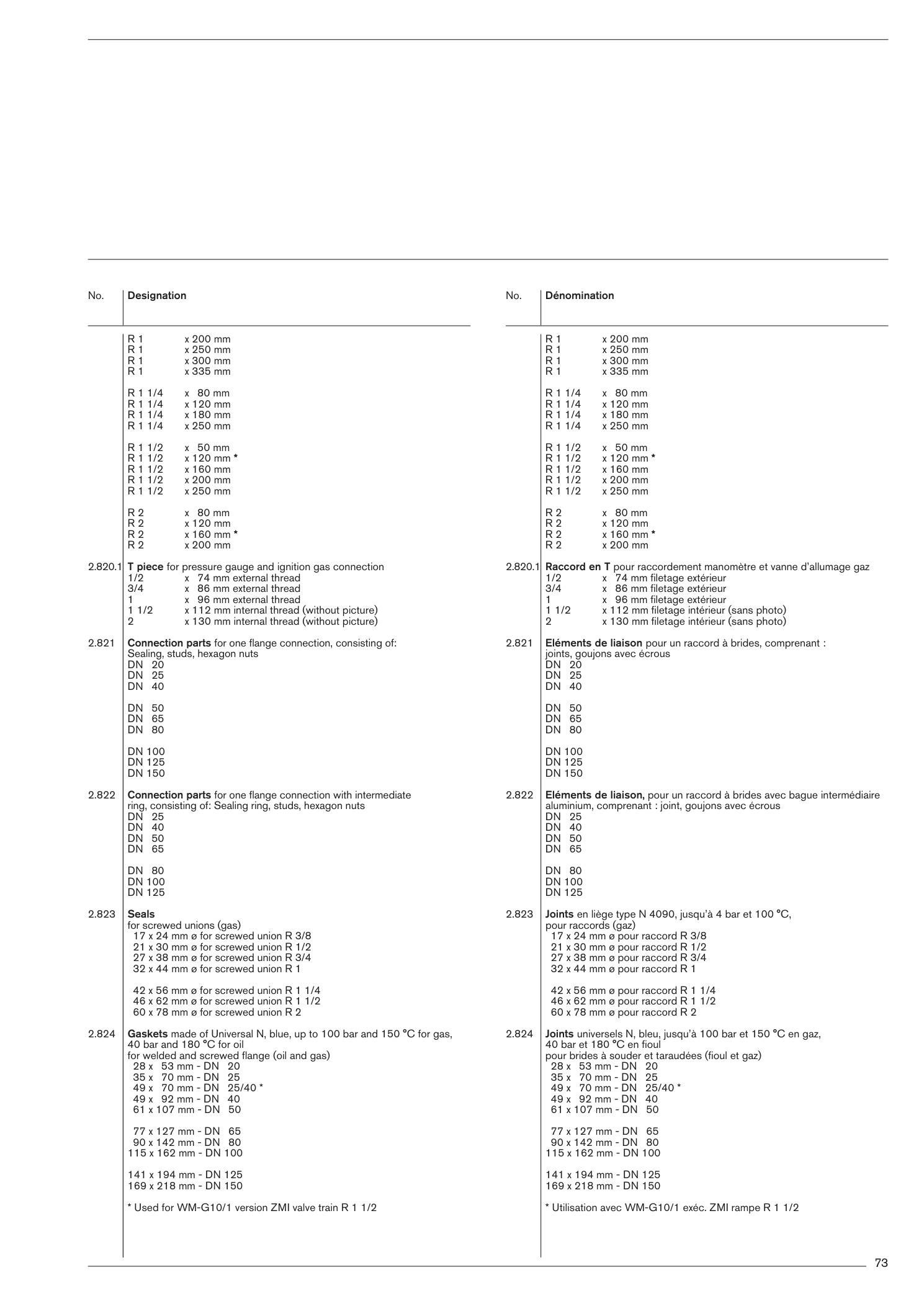

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 73
Explosionszeichnung – PDF-Seite 73

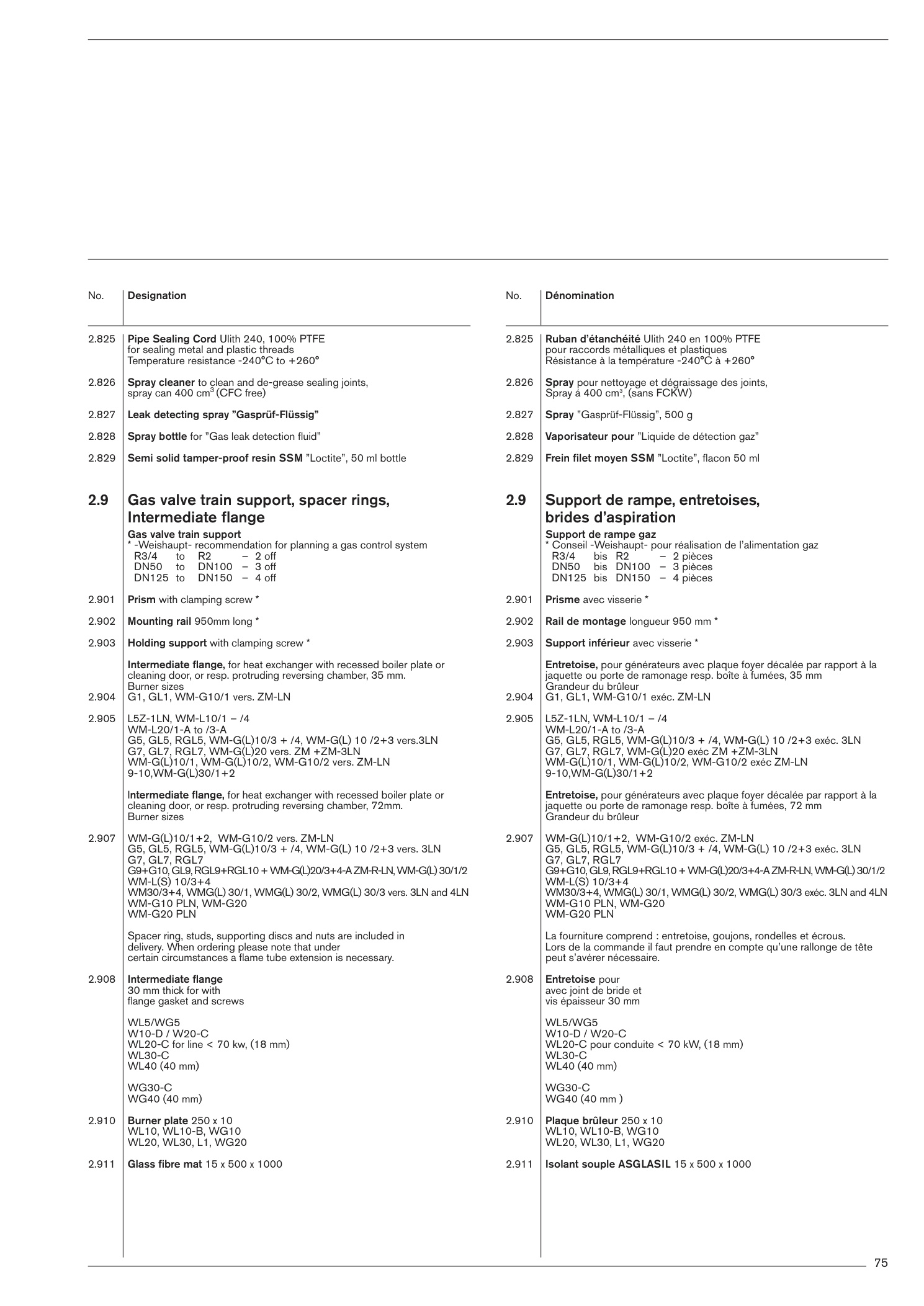

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 75
Explosionszeichnung – PDF-Seite 75

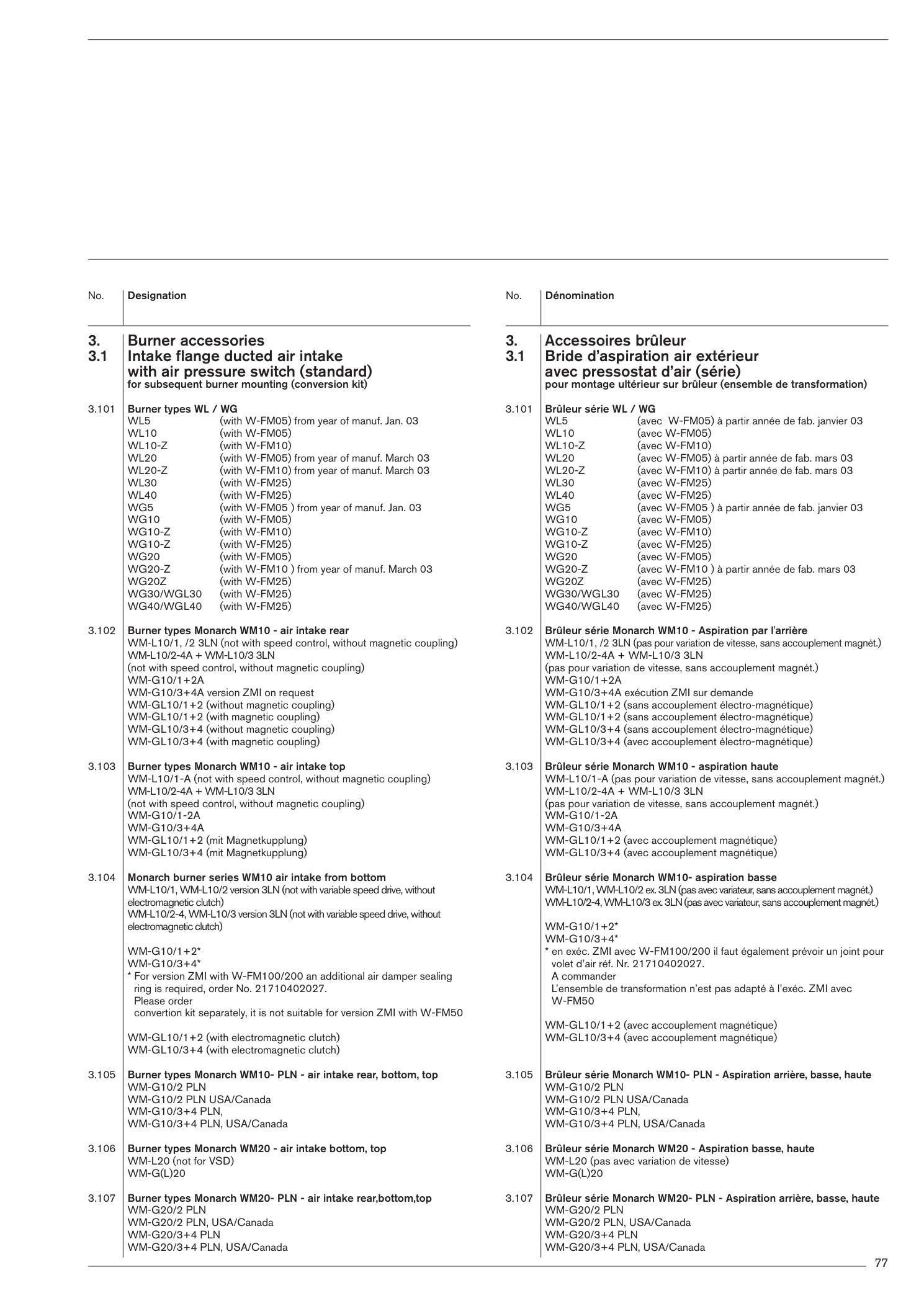

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 77
Explosionszeichnung – PDF-Seite 77

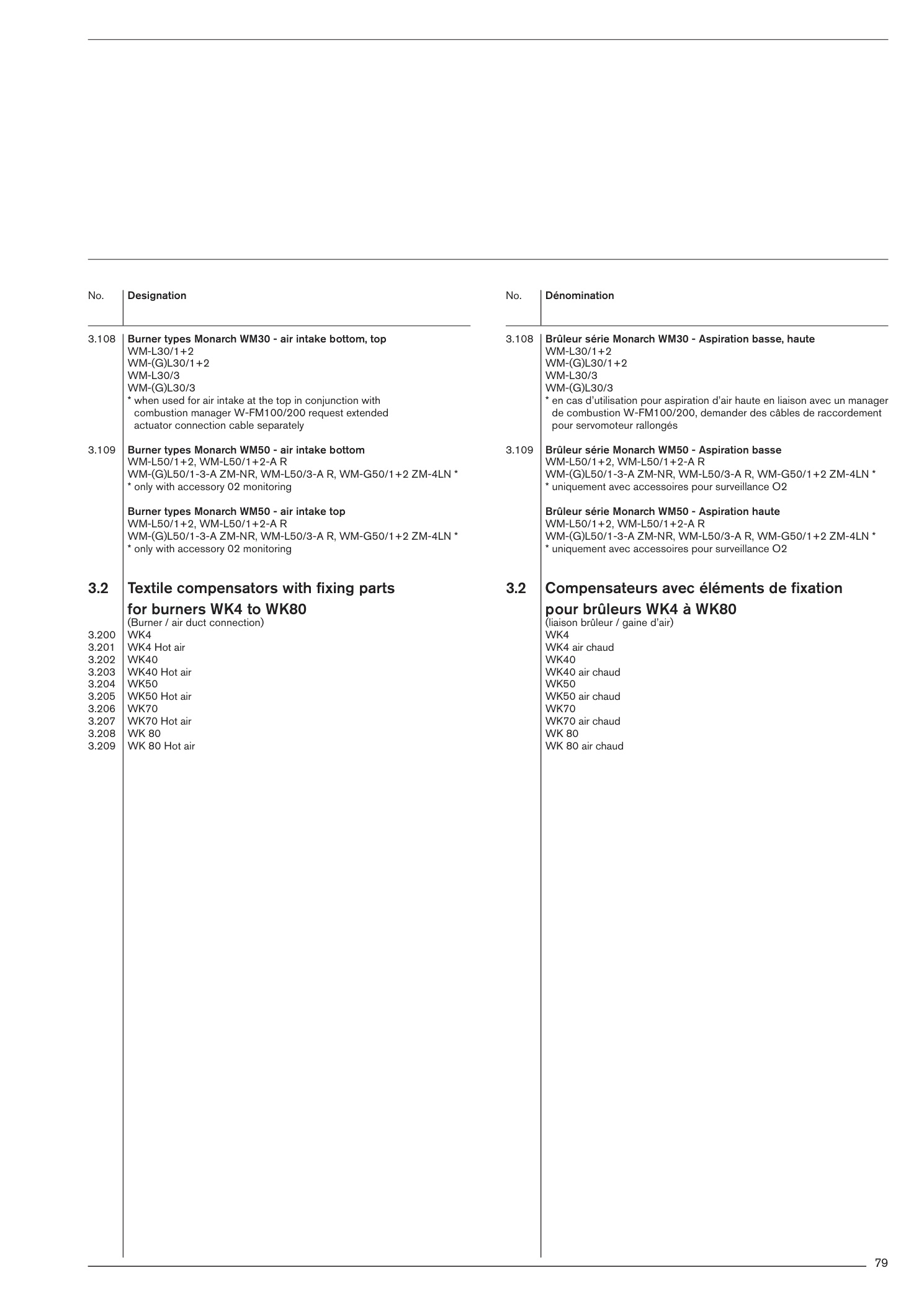

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 79
Explosionszeichnung – PDF-Seite 79

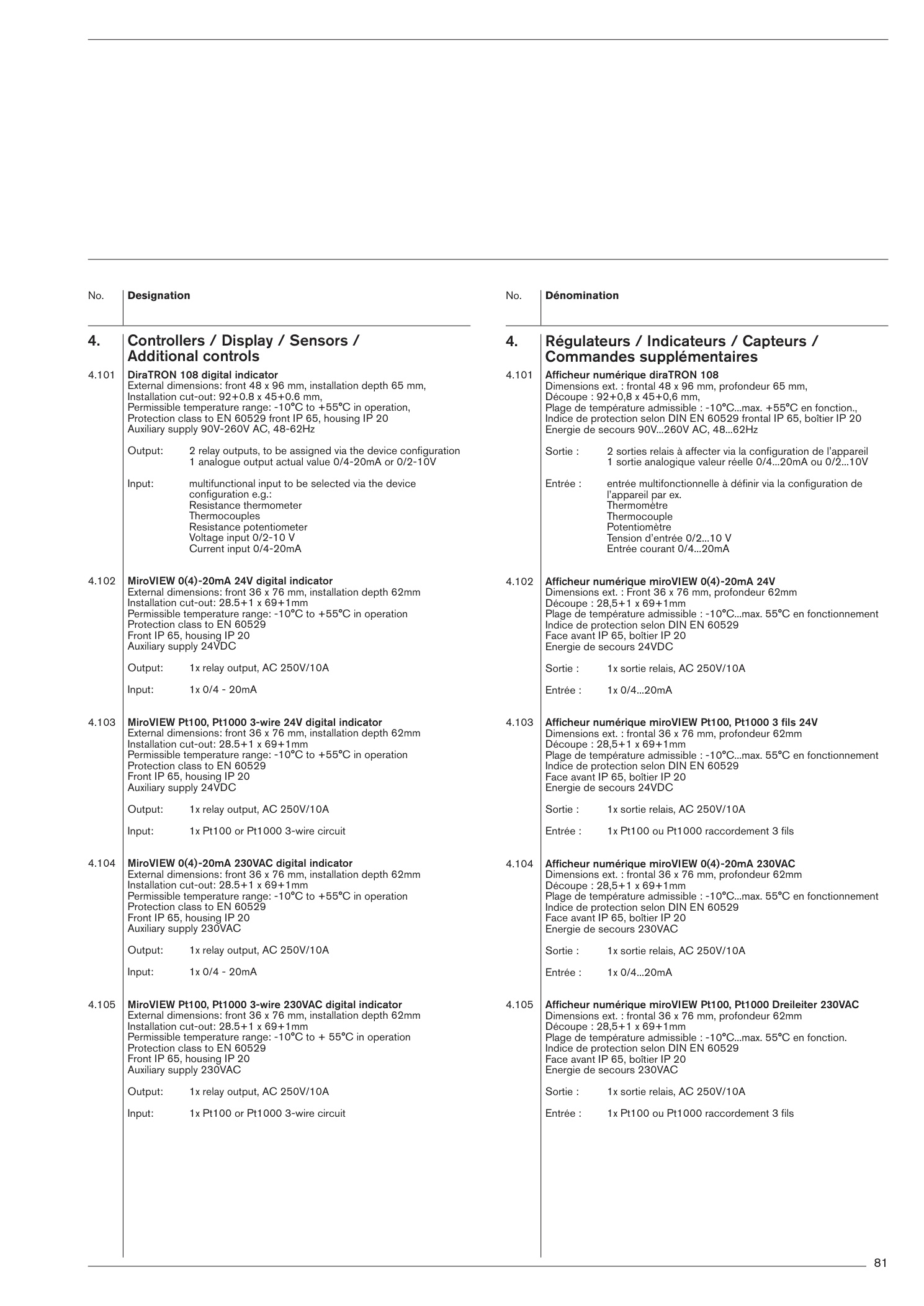

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 81
Explosionszeichnung – PDF-Seite 81

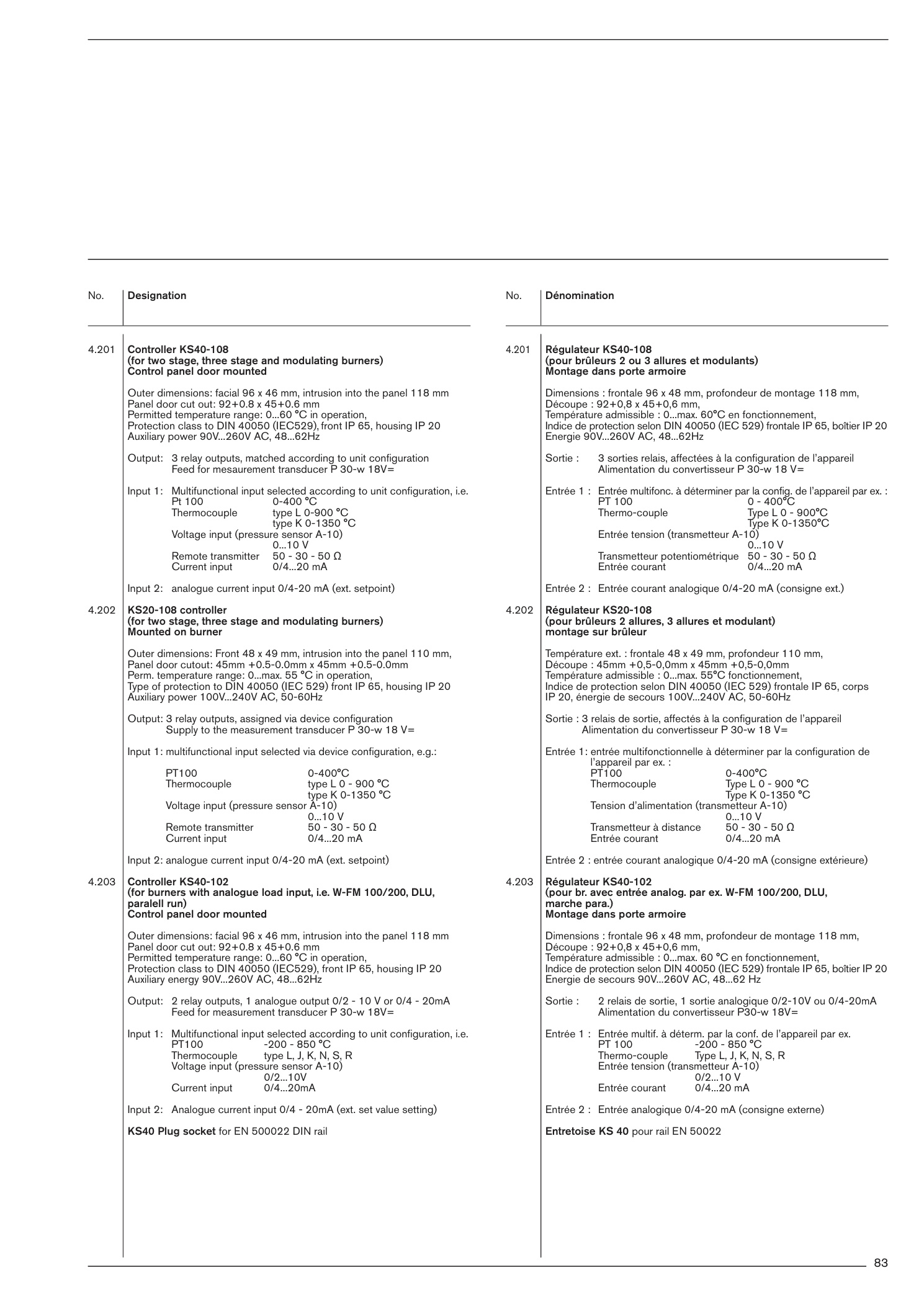

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 83
Explosionszeichnung – PDF-Seite 83

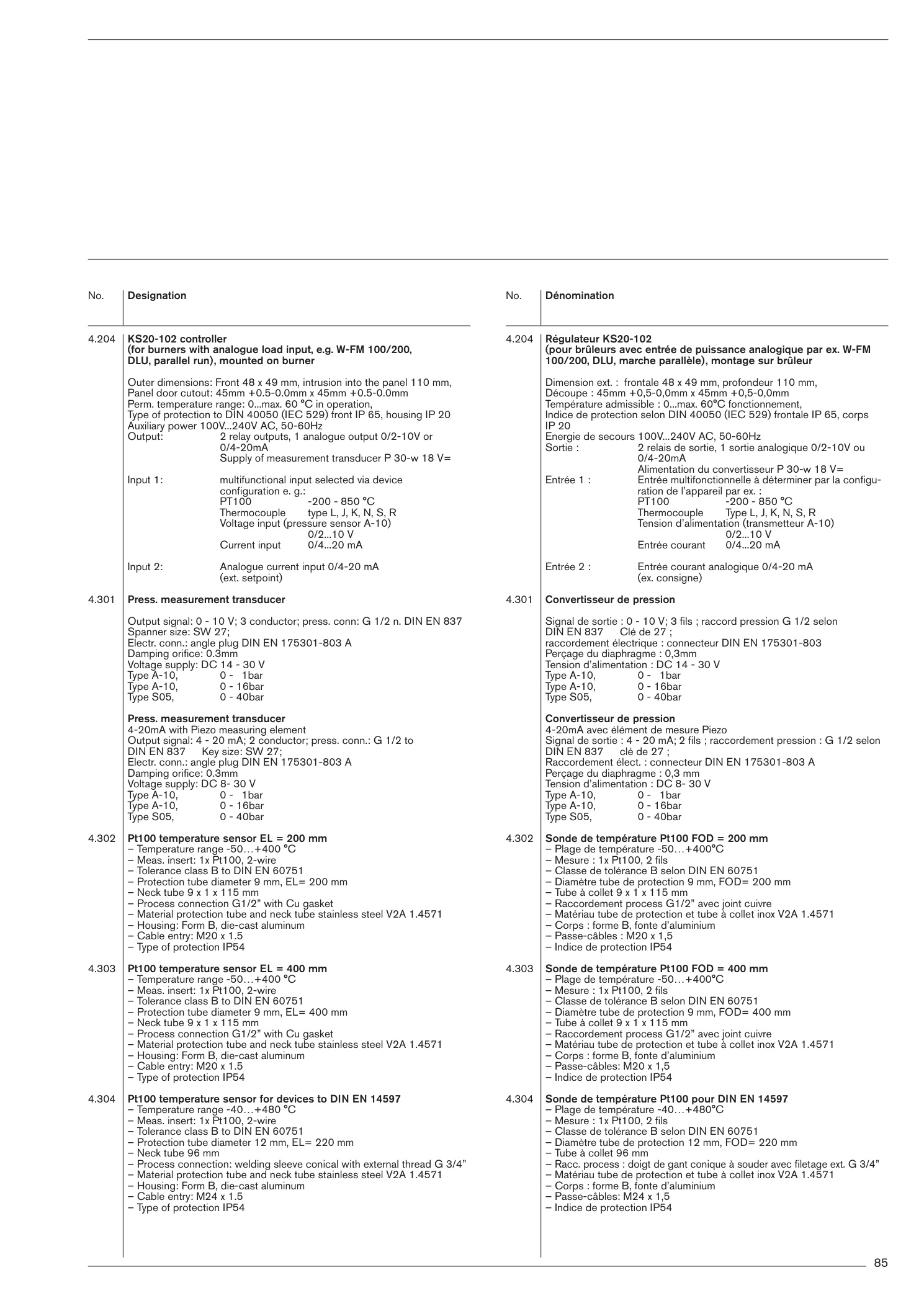

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 85
Explosionszeichnung – PDF-Seite 85

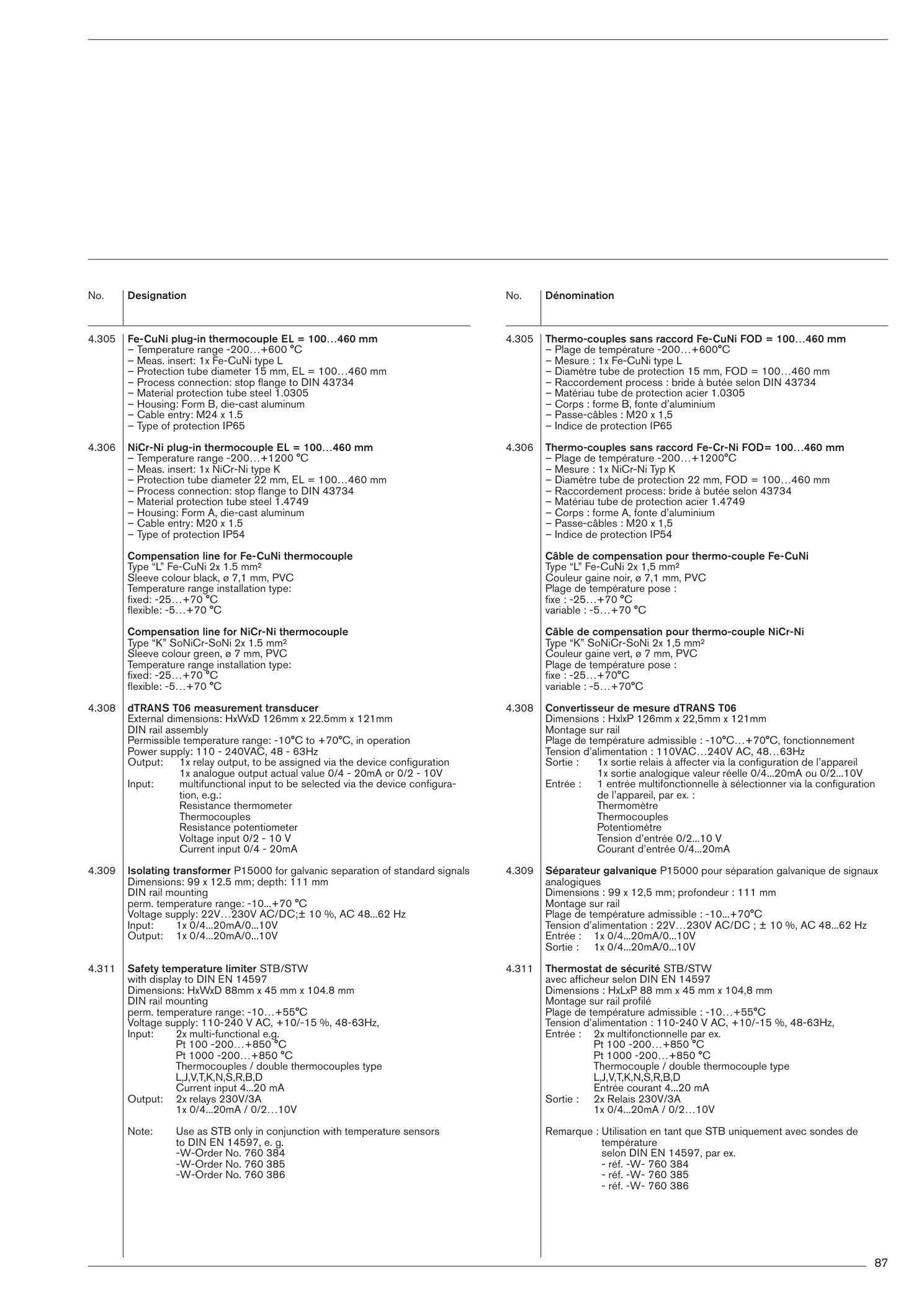

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 87
Explosionszeichnung – PDF-Seite 87

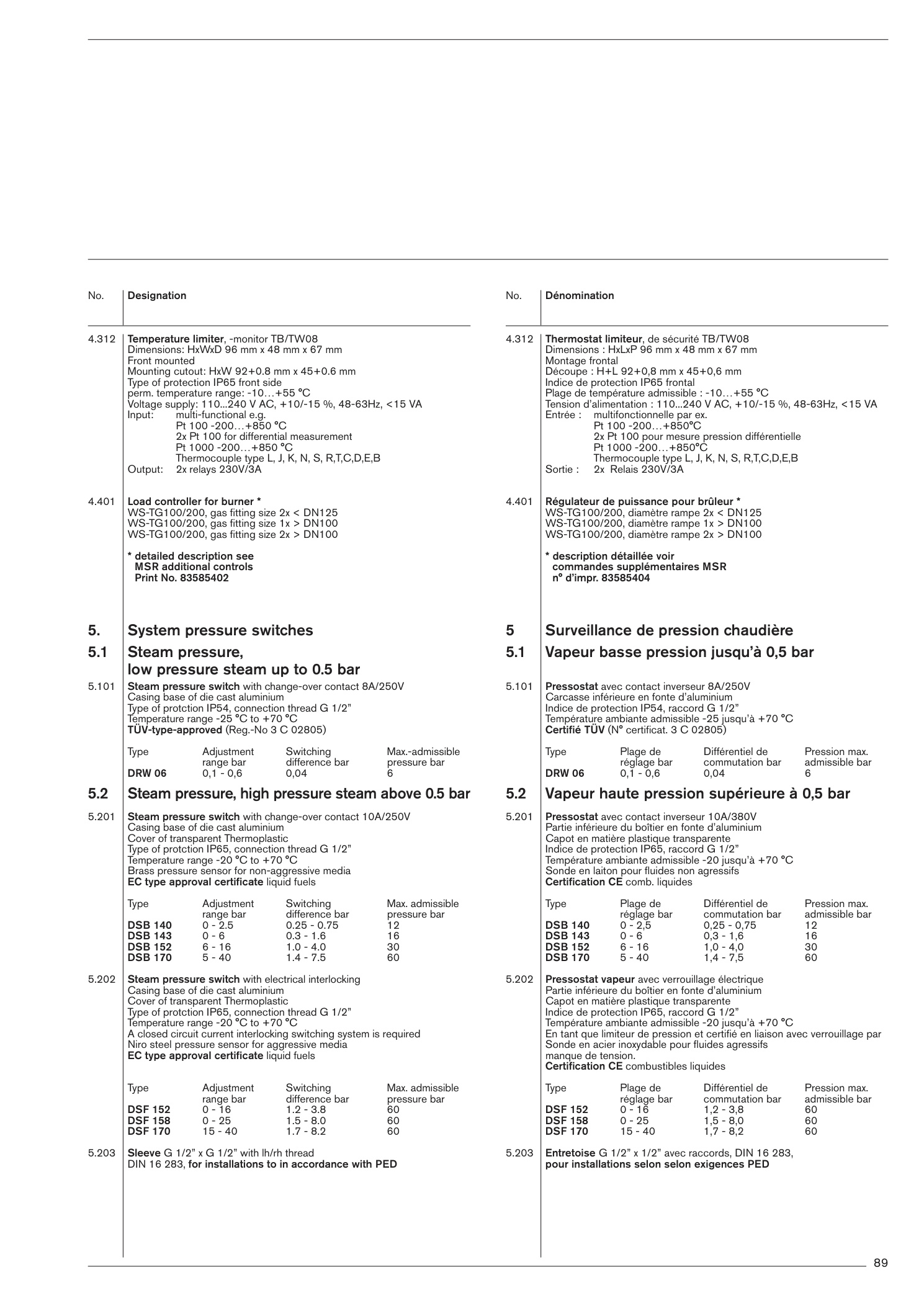

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 89
Explosionszeichnung – PDF-Seite 89

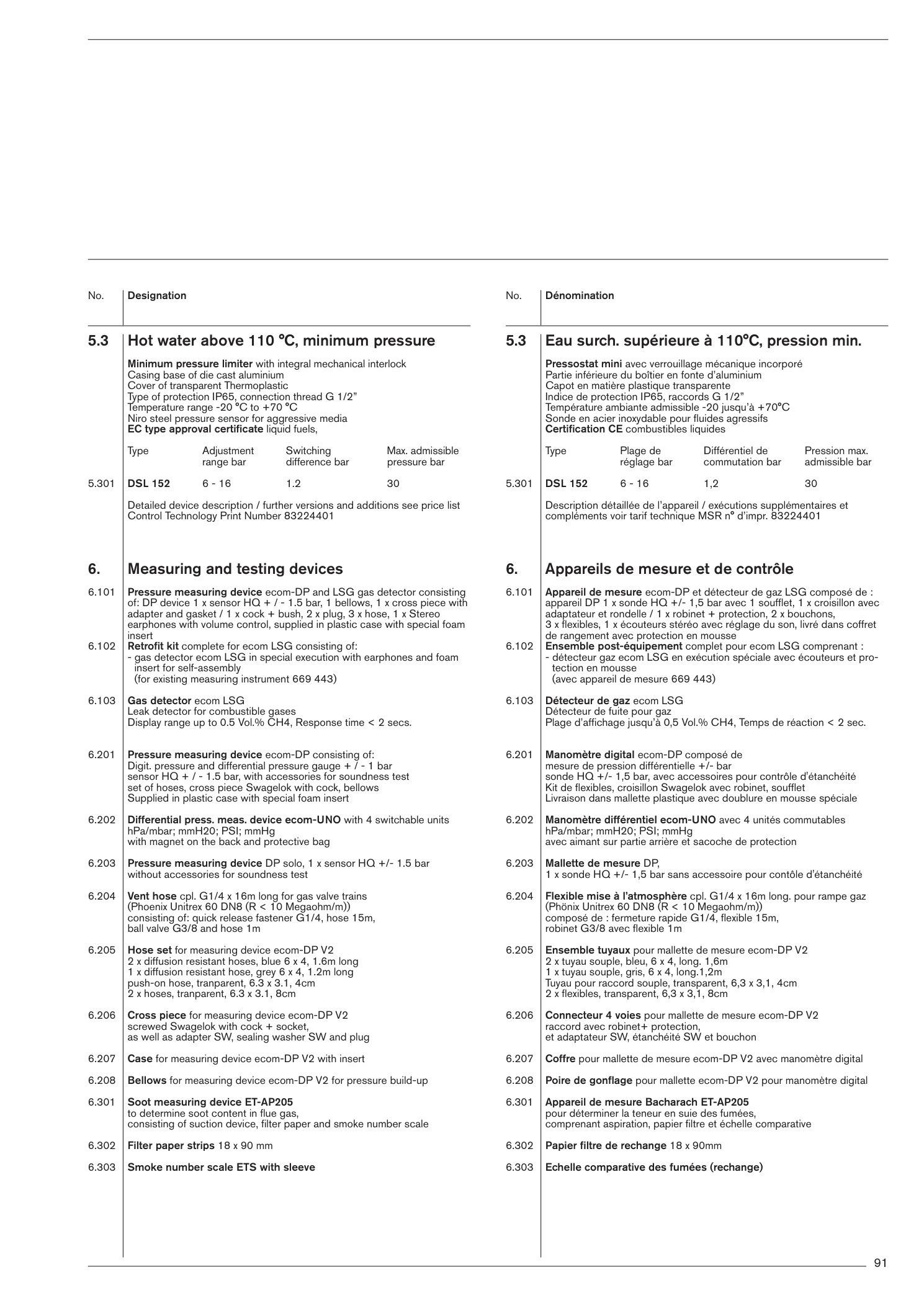

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 91
Explosionszeichnung – PDF-Seite 91

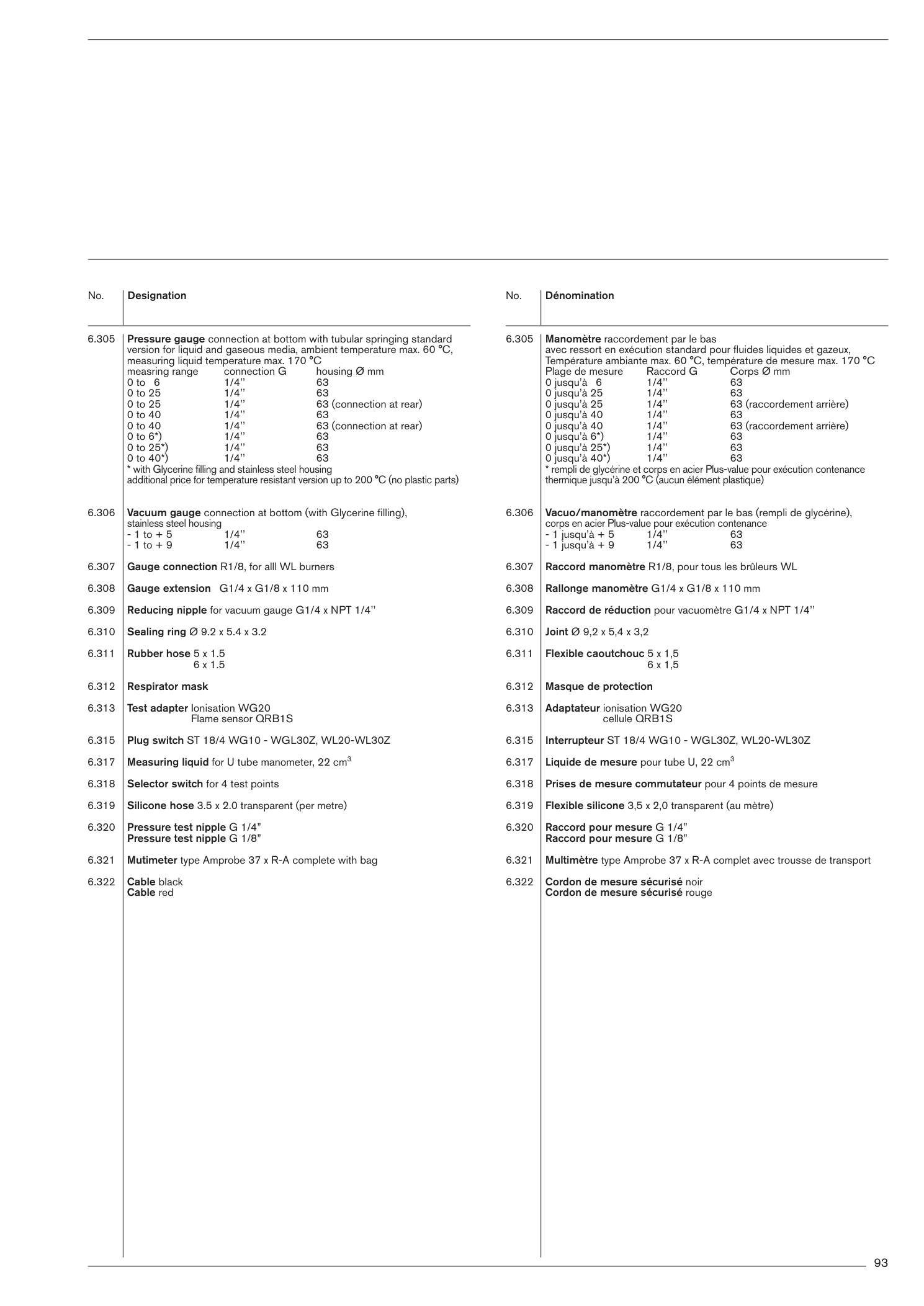

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 93
Explosionszeichnung – PDF-Seite 93

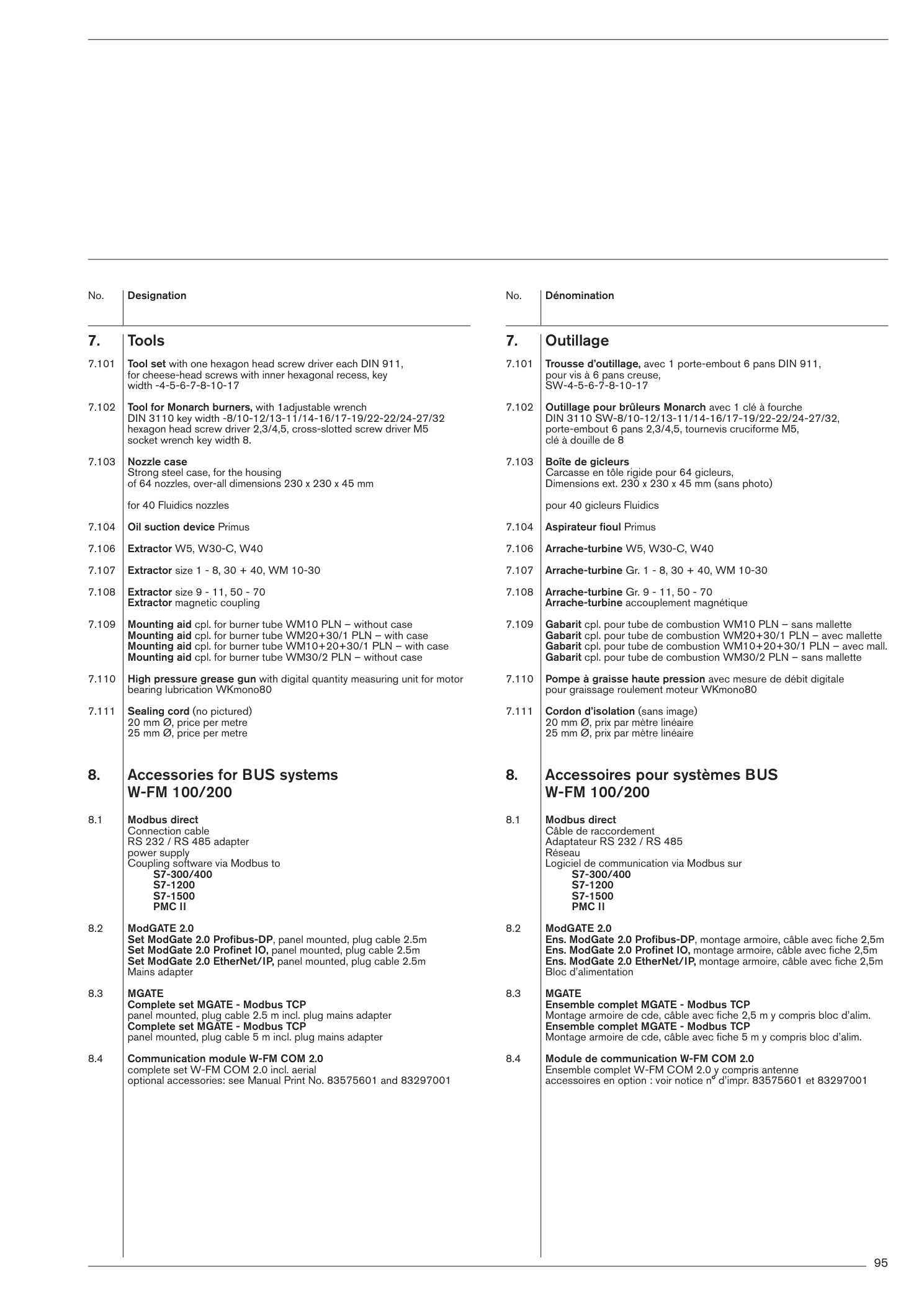

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 95
Explosionszeichnung – PDF-Seite 95

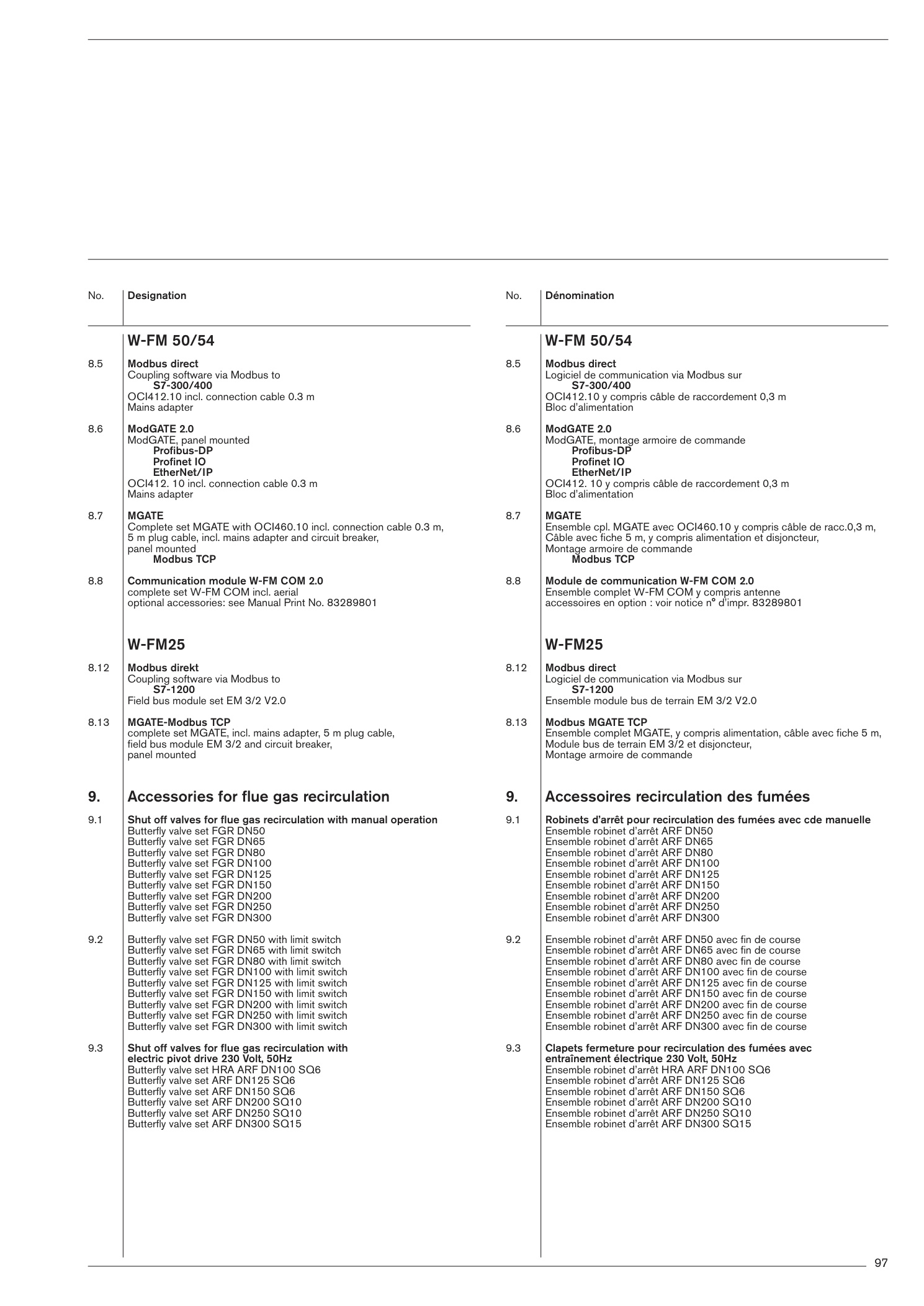

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 97
Explosionszeichnung – PDF-Seite 97

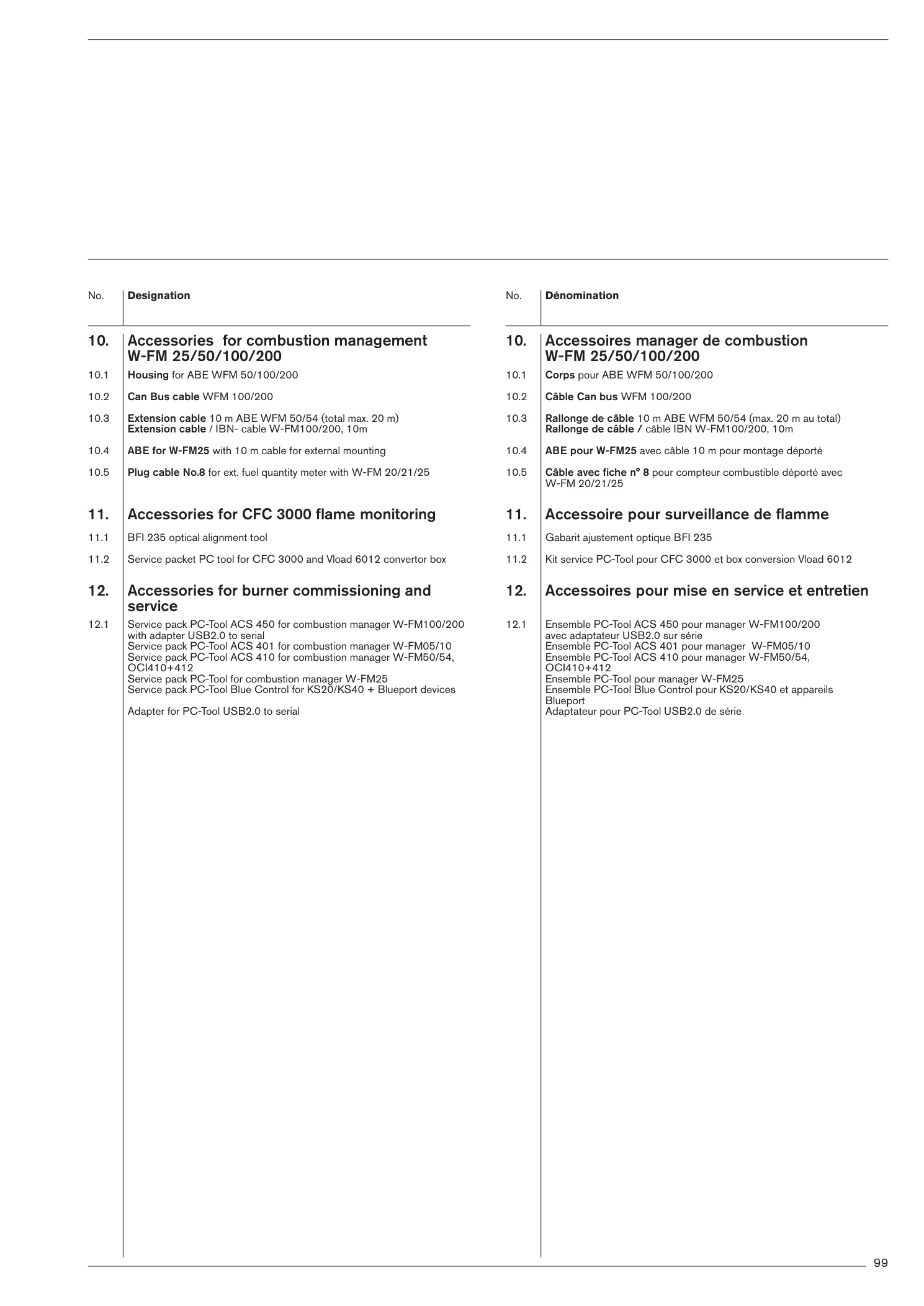

Explosionszeichnung Weishaupt Ersatzteilliste 83021280 – PDF-Seite 99
Explosionszeichnung – PDF-Seite 99

1. Zubehör Ölbrenner 1. Oil burner accessories 1. Accessoires brûleurs fioul

55 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Zubehör Ölbrenner 1. Oil burner accessories 1. Accessoires brûleurs fioul
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
1.107Ersatz/Zubehör/Anschlussteile für V- und Z-Ölfilterfür Nr.493383Im Shop suchenPDF S. 6
1.401WärmekabelGSISI/V2A 10356400Verfügbarkeit: 02307-9107897 anrufenPDF S. 14
1.401Wärmekabel10278230Verfügbarkeit: 02307-9107897 anrufenPDF S. 14
1.401Wärmekabel15352230Verfügbarkeit: 02307-9107897 anrufenPDF S. 14
1.401Wärmekabel20661230Verfügbarkeit: 02307-9107897 anrufenPDF S. 14
1.401Wärmekabel25705230Verfügbarkeit: 02307-9107897 anrufenPDF S. 14
1.401Wärmekabel30881230Verfügbarkeit: 02307-9107897 anrufenPDF S. 14
1.401Wärmekabel35755230Verfügbarkeit: 02307-9107897 anrufenPDF S. 14
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-7150230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-7312230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-15378230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-5510230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-7780230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-7216230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-7408230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-15510230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-5630230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-7960230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-7276230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-7438230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-15564230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-5606230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.606Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-7912230Verfügbarkeit: 02307-9107897 anrufenPDF S. 20
1.607Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-7342230Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-7540230Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-15696230Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Einzel-Pumpenaggregat Baureihe KFT bestehend aus:KFT-5720230Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC200150Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC450312Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC420378Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC600510Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC900780Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC200216Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC450408Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC420510Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC600630Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC900960Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC200276Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC450438Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC420564Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC600606Im Shop suchenPDF S. 22
1.607Doppel-Pumpenaggregat Baureihe DKC bestehend aus:DKC900912Verfügbarkeit: 02307-9107897 anrufenPDF S. 22
1.6151.616 1.617DKC200342Verfügbarkeit: 02307-9107897 anrufenPDF S. 24
1.6151.616 1.617DKC450540Verfügbarkeit: 02307-9107897 anrufenPDF S. 24
1.6151.616 1.617DKC420696Verfügbarkeit: 02307-9107897 anrufenPDF S. 24
1.6151.616 1.617DKC600720Verfügbarkeit: 02307-9107897 anrufenPDF S. 24
1.701Einzel-Pumpstation Baureihe EKL bestehend aus:EKL13240168Verfügbarkeit: 02307-9107897 anrufenPDF S. 28
1.701Einzel-Pumpstation Baureihe EKL bestehend aus:EKL13400282Verfügbarkeit: 02307-9107897 anrufenPDF S. 28
1.701Einzel-Pumpstation Baureihe EKL bestehend aus:EKL13500396Verfügbarkeit: 02307-9107897 anrufenPDF S. 28
1.701Einzel-Pumpstation Baureihe EKL bestehend aus:EKL13600486Verfügbarkeit: 02307-9107897 anrufenPDF S. 28
1.702Doppelpumpstation Baureihe DKC bestehend aus:DKC450168Verfügbarkeit: 02307-9107897 anrufenPDF S. 28
1.702Doppelpumpstation Baureihe DKC bestehend aus:DKC450312Verfügbarkeit: 02307-9107897 anrufenPDF S. 28
1.702Doppelpumpstation Baureihe DKC bestehend aus:DKC500396Verfügbarkeit: 02307-9107897 anrufenPDF S. 28
1.702Doppelpumpstation Baureihe DKC bestehend aus:DKC600486Verfügbarkeit: 02307-9107897 anrufenPDF S. 28
1.703Hochleistungs-Einzel-Saugpumpenaggregate zur Ölversorgung von FeuerungsanlagenHeizöl EL nach SN181160Verfügbarkeit: 02307-9107897 anrufenPDF S. 30

2. Zubehör Gasbrenner

22 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Zubehör Gasbrenner
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
2.609Manometer komplett für W-MF 507/512*Verschraubung mit Nr.230210Verfügbarkeit: 02307-9107897 anrufenPDF S. 58
2.805Übergangsflansch, konzentrisch, aus Stahl und GGG50 x100200Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.805Übergangsflansch, konzentrisch, aus Stahl und GGG50 x125200Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.805Übergangsflansch, konzentrisch, aus Stahl und GGG50 x150300Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.805Übergangsflansch, konzentrisch, aus Stahl und GGG80 x100200Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.805Übergangsflansch, konzentrisch, aus Stahl und GGG80 x125200Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.805Übergangsflansch, konzentrisch, aus Stahl und GGG80 x150200Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.805Übergangsflansch, konzentrisch, aus Stahl und GGG100 x125200Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.805Übergangsflansch, konzentrisch, aus Stahl und GGG100 x150200Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.805Übergangsflansch, konzentrisch, aus Stahl und GGG125 x150200Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.806Übergangsflansch, exzentrisch, aus Aluminium40 x100195Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.806Übergangsflansch, exzentrisch, aus Aluminium50 x100197Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.806Übergangsflansch, exzentrisch, aus Aluminium65 x100197Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.806Übergangsflansch, exzentrisch, aus Aluminium65 x125227Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.806Übergangsflansch, exzentrisch, aus Aluminium80 x100207Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.806Übergangsflansch, exzentrisch, aus Aluminium80 x125232Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.806Übergangsflansch, exzentrisch, aus Aluminium100 x125234Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.806Übergangsflansch, exzentrisch, aus Aluminium100 x150247Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.806Übergangsflansch, exzentrisch, aus Aluminium125 x150250Verfügbarkeit: 02307-9107897 anrufenPDF S. 66
2.810Austausch von Einzelventilen MVD...auf Doppelventil DMV.Zwischenflansch DN100350Verfügbarkeit: 02307-9107897 anrufenPDF S. 68
2.810Austausch von Einzelventilen MVD...auf Doppelventil DMV.Zwischenflansch DN125400Verfügbarkeit: 02307-9107897 anrufenPDF S. 68
2.810Austausch von Einzelventilen MVD...auf Doppelventil DMV.Zwischenflansch DN150480Verfügbarkeit: 02307-9107897 anrufenPDF S. 68

4. Regler / Anzeiger / Sensoren / Zusatzsteuerungen

3 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Regler / Anzeiger / Sensoren / Zusatzsteuerungen
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
4.311Sicherheits-Temperaturbegrenzer STB/STWW-Best.-Nr.760384Im Shop suchenPDF S. 86
4.311Sicherheits-Temperaturbegrenzer STB/STWW-Best.-Nr.760385Im Shop suchenPDF S. 86
4.311Sicherheits-Temperaturbegrenzer STB/STWW-Best.-Nr.760386Im Shop suchenPDF S. 86

6. Mess- und Prüfgeräte

1 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Mess- und Prüfgeräte
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
6.102Nachrüstset komplett für ecom LSG bestehend aus:(bei vorhandenem Messgerät669443Verfügbarkeit: 02307-9107897 anrufenPDF S. 90

Sie haben noch Artikel im Warenkorb

Schließen Sie Ihren Einkauf jetzt bequem ab oder lassen Sie sich beraten:

Zum Warenkorb

Persönliche Beratung – wir sind für Sie da!

Unser Kundenservice hilft Ihnen gerne telefonisch weiter:

02307 – 9107897
Mo – Do 08:00 – 16:30 Uhr
Fr 08:00 – 13:30 Uhr

Außerhalb der Öffnungszeiten erreichen Sie uns über das Kontaktformular:

Kontaktformular öffnen

Kostenloser Versand für registrierte Shop-Kunden bei der ersten Bestellung.

Jetzt Newsletter abonnieren
