Weishaupt Brenner WM-L50 Ausf. R
Dokument 83225580. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

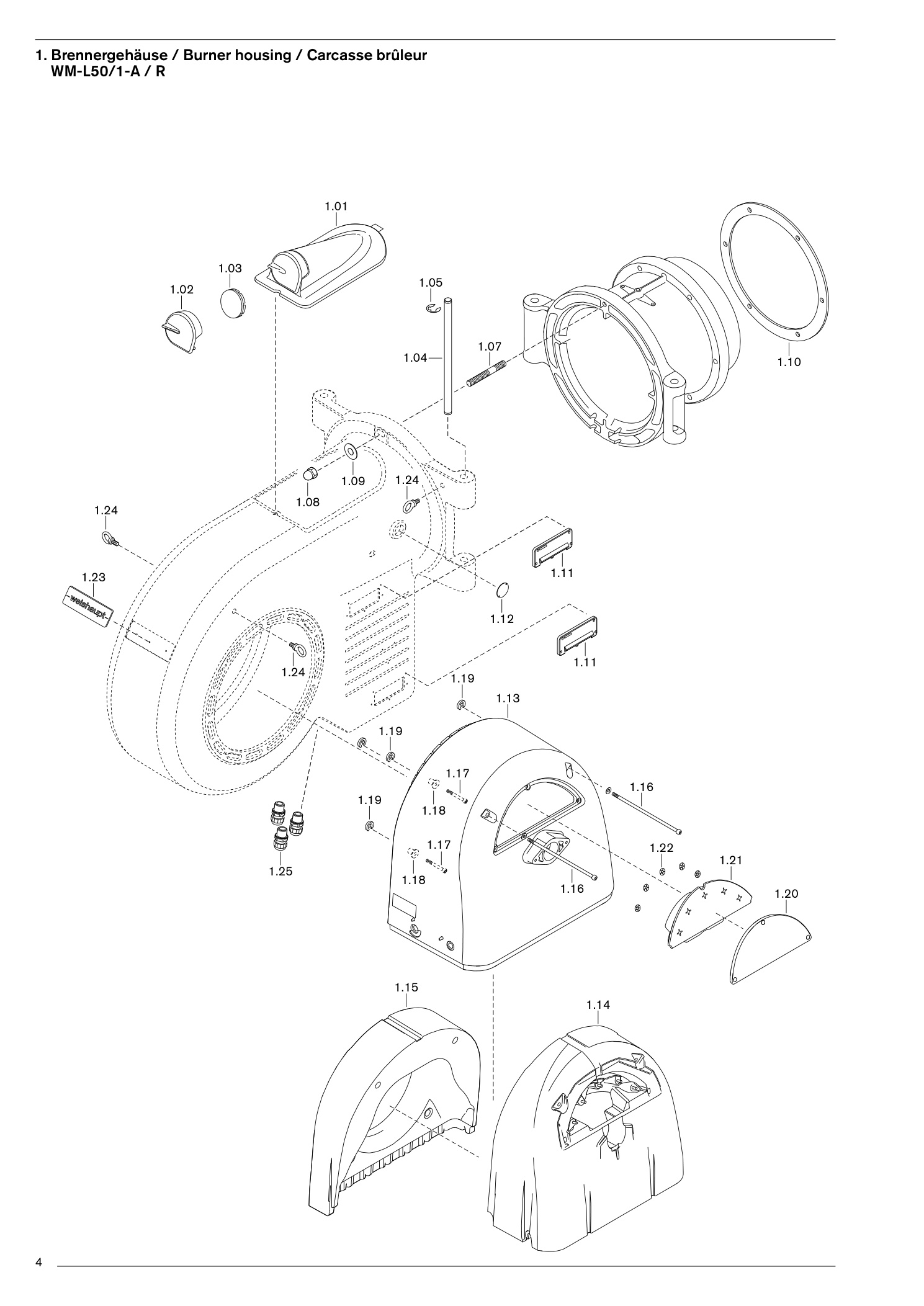

1. Brennergehäuse 5 Burner housing 5
33 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel komplett | 21151401042 | Im Shop suchenPDF S. 5 |
| 1.01 | Schaurohrdeckel komplettSchraube M8 x 20 DIN | 933401 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.01 | Schaurohrdeckel komplettScheibe 38 x 8,5 x 3 | 21151401147 | Im Shop suchenPDF S. 5 |
| 1.01 | Schaurohrdeckel komplettScheibe 38 x 7,4 x 1 Polyamid | 430025 | Im Shop suchenPDF S. 5 |
| 1.02 | Verschlussklappe Schaurohrdeckel | 21151401077 | Im Shop suchenPDF S. 5 |
| 1.02 | Verschlussklappe SchaurohrdeckelFedermutter 10 x 22 mm | 412510 | Im Shop suchenPDF S. 5 |
| 1.03 | Schauglas | 21151401047 | Im Shop suchenPDF S. 5 |
| 1.03 | SchauglasSchraube M4 x 8 Precote | 402165 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.04 | Schwenkbolzen 25 x | 480211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 19 | 431618 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch Ø 410 mm | 21751301017 | Im Shop suchenPDF S. 5 |
| 1.06 | Schwenkflansch Ø 410 mmStiftschraube M16 x 80 | 421042 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch Ø 410 mmScheibe A 17 | 430900 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch Ø 410 mmSechskantmutter M16 | 411801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Stiftschraube M16 x 90 | 421049 | Im Shop suchenPDF S. 5 |
| 1.08 | Hutmutter M16 DIN 1587 | 21551401047 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe 17 x 38 x 4 | 21151401067 | Im Shop suchenPDF S. 5 |
| 1.10 | Flanschdichtung 520 x | 435211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Blinddeckel 55 x 1,5 | 12126201077 | Im Shop suchenPDF S. 5 |
| 1.13 | Luftregelgehäuse | 21151402107 | Im Shop suchenPDF S. 5 |
| 1.14 | Schaumauskleidung hinten | 21151402057 | Im Shop suchenPDF S. 5 |
| 1.15 | Schaumauskleidung vorne | 21151402047 | Im Shop suchenPDF S. 5 |
| 1.16 | Schraube M10 x | 350402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.17 | Schraube M10 x 90 | 402628 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.18 | Distanzbuchse Ø 11 x Ø 18 x Ø 35 | 21151402207 | Im Shop suchenPDF S. 5 |
| 1.19 | Klemmring Ø 10 mm | 490501 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.20 | Luftreglerdeckel | 21151402157 | Im Shop suchenPDF S. 5 |
| 1.21 | Auskleidung Luftreglerdeckel | 21151402037 | Im Shop suchenPDF S. 5 |
| 1.22 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.23 | Firmenschild | 21151401037 | Im Shop suchenPDF S. 5 |
| 1.24 | Ringschraube einstellbar M12 | 405116 | Im Shop suchenPDF S. 5 |
| 1.25 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 5 |

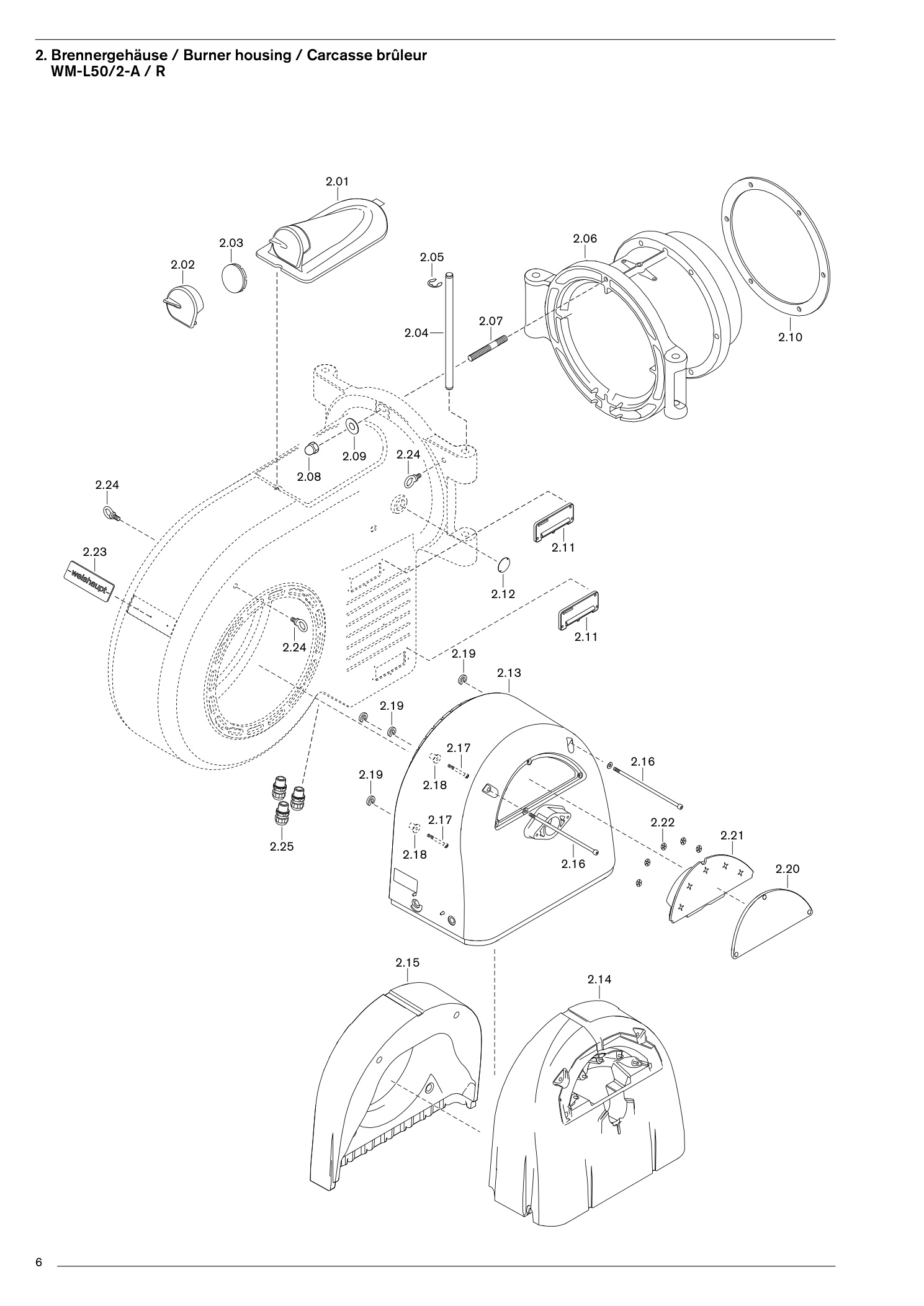

2. Brennergehäuse / Burner housing
33 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Schaurohrdeckel komplett | 21151401042 | Im Shop suchenPDF S. 7 |
| 2.01 | Schaurohrdeckel komplettSchraube M8 x 20 DIN | 933401 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.01 | Schaurohrdeckel komplettScheibe 38 x 8,5 x 3 | 21151401147 | Im Shop suchenPDF S. 7 |
| 2.01 | Schaurohrdeckel komplettScheibe 38 x 7,4 x 1 Polyamid | 430025 | Im Shop suchenPDF S. 7 |
| 2.02 | Verschlussklappe Schaurohrdeckel | 21151401077 | Im Shop suchenPDF S. 7 |
| 2.02 | Verschlussklappe SchaurohrdeckelFedermutter 10 x 22 mm | 412510 | Im Shop suchenPDF S. 7 |
| 2.03 | Schauglas | 21151401047 | Im Shop suchenPDF S. 7 |
| 2.03 | SchauglasSchraube M4 x 8 Precote | 402165 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.04 | Schwenkbolzen 25 x | 480211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.05 | Sicherungsscheibe 19 | 431618 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.06 | Schwenkflansch Ø 490 mm | 21751601017 | Im Shop suchenPDF S. 7 |
| 2.06 | Schwenkflansch Ø 490 mmStiftschraube M16 x 80 | 421042 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.06 | Schwenkflansch Ø 490 mmScheibe A 17 | 430900 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.06 | Schwenkflansch Ø 490 mmSechskantmutter M16 | 411801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.07 | Stiftschraube M16 x 90 | 421049 | Im Shop suchenPDF S. 7 |
| 2.08 | Hutmutter M16 DIN 1587 | 21551401047 | Im Shop suchenPDF S. 7 |
| 2.09 | Scheibe 17 x 38 x 4 | 21151401067 | Im Shop suchenPDF S. 7 |
| 2.10 | Flanschdichtung 630 x | 515211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 7 |
| 2.12 | Blinddeckel 55 x 1,5 | 12126201077 | Im Shop suchenPDF S. 7 |
| 2.13 | Luftregelgehäuse | 21151402107 | Im Shop suchenPDF S. 7 |
| 2.14 | Schaumauskleidung hinten | 21151402057 | Im Shop suchenPDF S. 7 |
| 2.15 | Schaumauskleidung vorne | 21151402047 | Im Shop suchenPDF S. 7 |
| 2.16 | Schraube M10 x | 350402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.17 | Schraube M10 x 90 | 402628 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.18 | Distanzbuchse Ø 11 x Ø 18 x Ø 35 | 21151402207 | Im Shop suchenPDF S. 7 |
| 2.19 | Klemmring Ø 10 mm | 490501 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.20 | Luftreglerdeckel | 21151402157 | Im Shop suchenPDF S. 7 |
| 2.21 | Auskleidung Luftreglerdeckel | 21151402037 | Im Shop suchenPDF S. 7 |
| 2.22 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.23 | Firmenschild | 21151401037 | Im Shop suchenPDF S. 7 |
| 2.24 | Ringschraube einstellbar M12 | 405116 | Im Shop suchenPDF S. 7 |
| 2.25 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 7 |

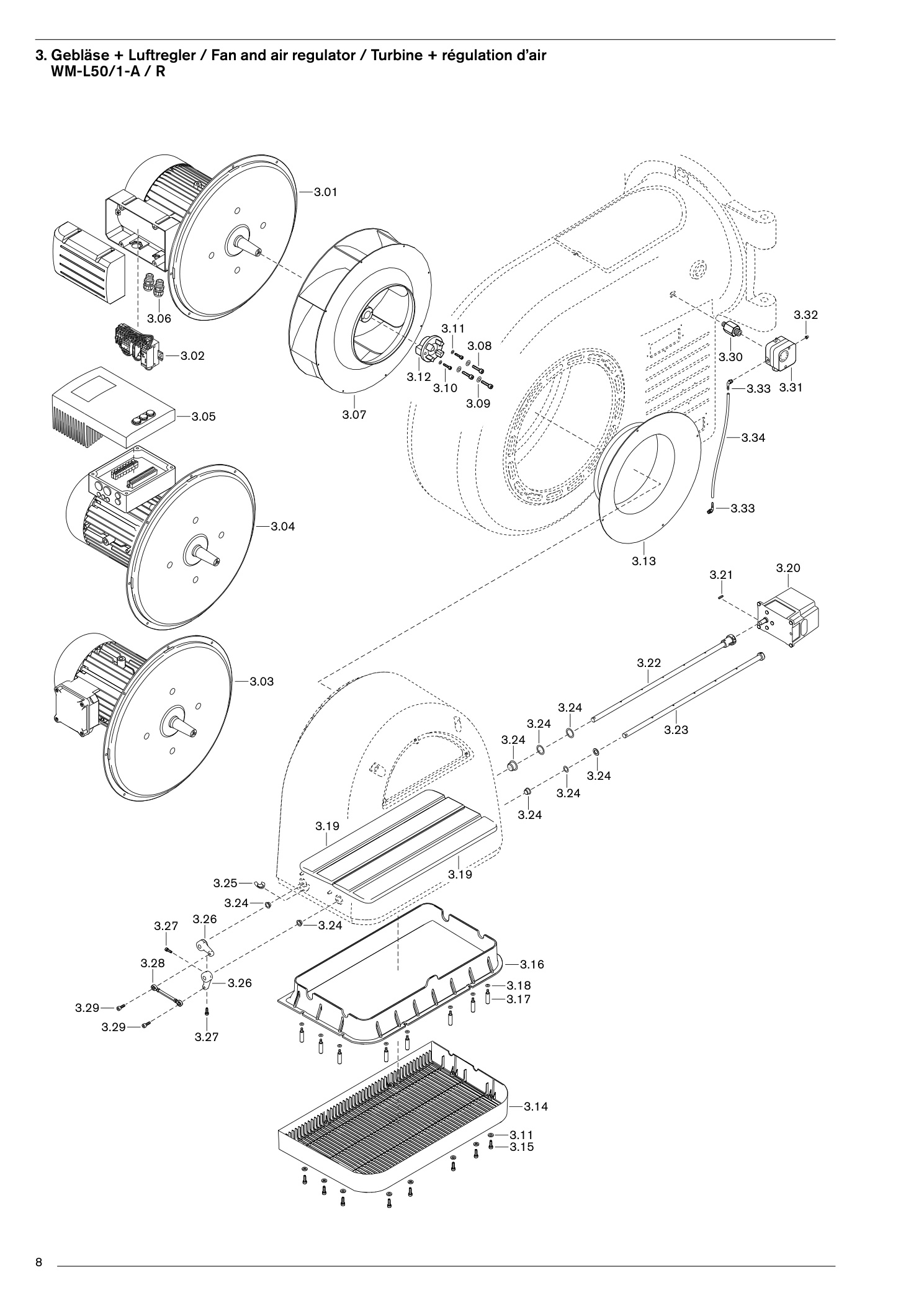

3. Gebläse + Luftregler / Fan and air regulator / Turbine +
36 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Motor WM-D160/240-2/16K5 380-415V 50Hz | 21551407010 | Im Shop suchenPDF S. 9 |
| 3.02 | Stern-Dreieck-Kombination YDRT2026-M | 21731507432 | Im Shop suchenPDF S. 9 |
| 3.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2026 230V 50/60Hz | 703111 | Im Shop suchenPDF S. 9 |
| 3.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 9 |
| 3.02 | Stern-Dreieck-Kombination YDRT2026-MHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 9 |
| 3.03 | Motor WM-D160/240-2/16K5 380-415V 50Hzmit Klemmbrett | 21551407040 | Im Shop suchenPDF S. 9 |
| 3.03 | Motor WM-D160/240-2/16K5 380-415V 50Hzfür Frequenzumrichter extern | 21551407090 | Im Shop suchenPDF S. 9 |
| 3.04 | Motor für Frequenzumrichter angebaut | 21551407080 | Im Shop suchenPDF S. 9 |
| 3.05 | Frequenzumrichter parametriert | 31000795902 | Im Shop suchenPDF S. 9 |
| 3.05 | Frequenzumrichter parametriertBremswiderstand SK BRI4-3-100 | 300795 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 9 |
| 3.07 | Gebläserad HL 564 x 184 50 Hz grün | 21151308011 | Im Shop suchenPDF S. 9 |
| 3.07 | Gebläserad HL 564 x 184 50 Hz grünAbziehvorrichtung Gebläserad WM50 | 25051400012 | Im Shop suchenPDF S. 9 |
| 3.08 | Schraube M8 x 40 DIN 912 8.8 | 402503 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.09 | Sicherungsscheibe S 8 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.10 | Schraube M6 x 25 DIN 912 8.8 | 402371 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.11 | Sicherungsscheibe S 6 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.12 | Klauenkupplung | 21170409017 | Im Shop suchenPDF S. 9 |
| 3.13 | Einlaufdüse Ø 267 50-60 Hz | 21151302012 | Im Shop suchenPDF S. 9 |
| 3.14 | Ansauggitter | 21151402062 | Im Shop suchenPDF S. 9 |
| 3.15 | Schraube M6 x 18 DIN 912 8.8 | 402351 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.16 | Luftregeleinrichtung | 21151402027 | Im Shop suchenPDF S. 9 |
| 3.17 | Stehbolzen Ansauggitter | 21151402267 | Im Shop suchenPDF S. 9 |
| 3.18 | Scheibe A6,4 x 16 x 1,6 | 430408 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.19 | Luftklappe | 21151402127 | Im Shop suchenPDF S. 9 |
| 3.20 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 9 |
| 3.20 | Stellantrieb SQM 48.497 B9 20 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 9 |
| 3.21 | Paßfeder 5 x 3 x 28 DIN 6885 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.22 | Luftklappenwelle mit Kupplung | 21151402092 | Im Shop suchenPDF S. 9 |
| 3.23 | Luftklappenwelle mit Spannstift | 21151402112 | Im Shop suchenPDF S. 9 |
| 3.24 | Gleitlager-Set Luftregler | 21151402232 | Im Shop suchenPDF S. 9 |
| 3.25 | Skala Luftregler | 21151402197 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.26 | Stellhebel | 21151402167 | Im Shop suchenPDF S. 9 |
| 3.27 | Schraube M6 x 16 für Stellhebel | 21151402177 | Im Shop suchenPDF S. 9 |
| 3.28 | Gelenkkopfstange 106 mm | 21151402182 | Im Shop suchenPDF S. 9 |
| 3.29 | Schraube M8 x 22 DIN 912 8.8 TufLok | 402561 | Im Shop suchenPDF S. 9 |

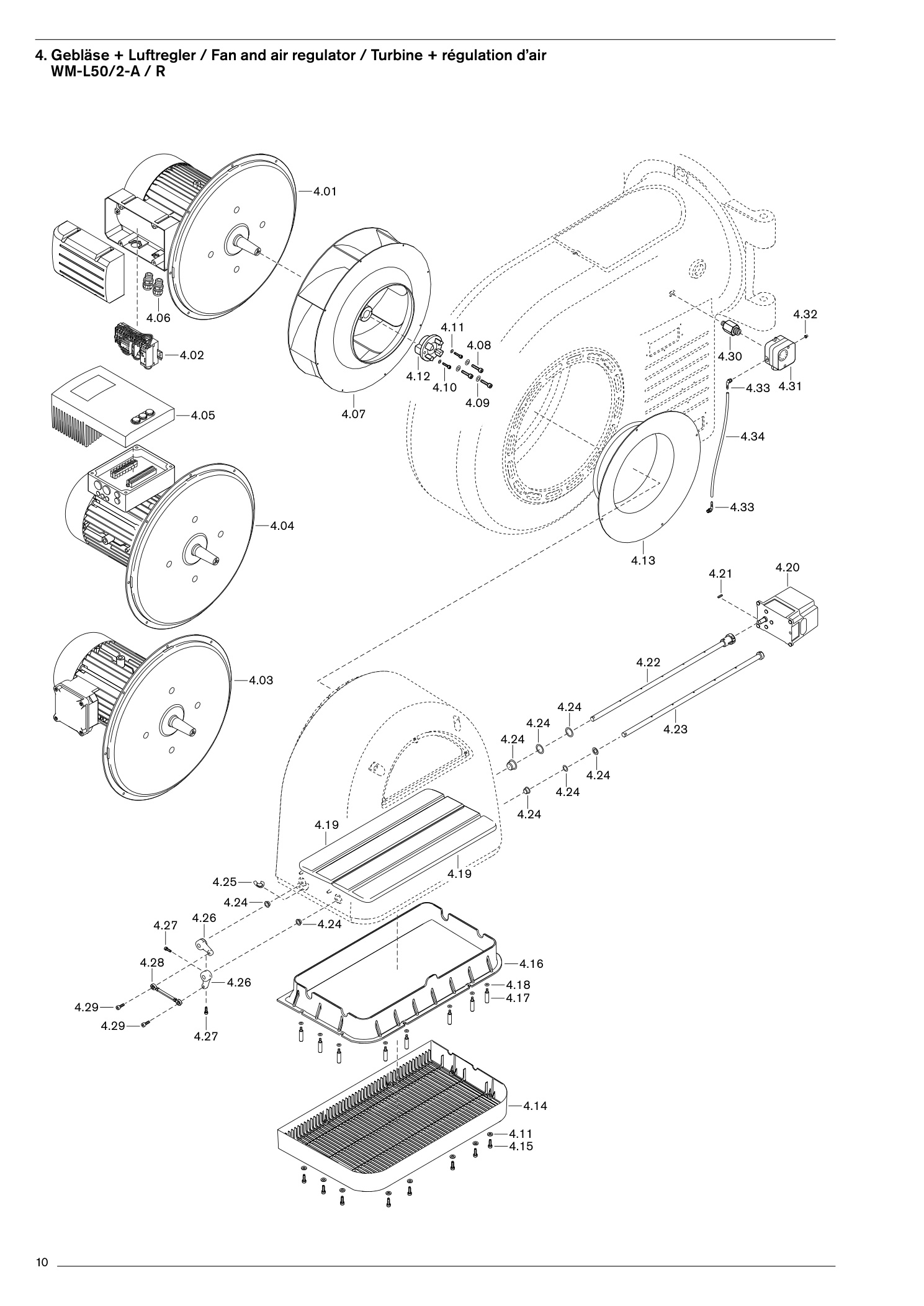

4. Gebläse + Luftregler / Fan and air regulator / Turbine +
37 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Motor WM-D160/240-2/21K0 380-415V 50Hz | 21551607010 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2027-M | 21731607372 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2027-MLeistungsschütz 3RT2027 230V 50/60Hz | 703112 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2027-MLeistungsschütz 3RT2026 230V 50/60Hz | 703111 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2027-MHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2027-MZeitrelais elektronisch 12-240V | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.03 | Motor WM-D160/240-2/21K0 380-415V 50Hzmit Klemmbrett | 21551607040 | Im Shop suchenPDF S. 11 |
| 4.03 | Motor WM-D160/240-2/21K0 380-415V 50Hzfür Frequenzumrichter extern | 21551607080 | Im Shop suchenPDF S. 11 |
| 4.04 | Motor für Frequenzumrichter angebaut | 21551607070 | Im Shop suchenPDF S. 11 |
| 4.05 | Frequenzumrichter parametriert | 31000795903 | Im Shop suchenPDF S. 11 |
| 4.05 | Frequenzumrichter parametriertBremswiderstand SK BRI4-3-100 | 300795 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 11 |
| 4.07 | Gebläserad HL 592 x 197 50 Hz blau | 21151608011 | Im Shop suchenPDF S. 11 |
| 4.07 | Gebläserad HL 592 x 197 50 Hz blauAbziehvorrichtung Gebläserad WM50 | 25051400012 | Im Shop suchenPDF S. 11 |
| 4.08 | Schraube M8 x 40 DIN 912 8.8 | 402503 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.09 | Sicherungsscheibe S 8 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.10 | Schraube M6 x 25 DIN 912 8.8 | 402371 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.11 | Sicherungsscheibe S 6 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.12 | Klauenkupplung | 21170409017 | Im Shop suchenPDF S. 11 |
| 4.13 | Einlaufdüse Ø 294,6 50-60 Hz | 21151602012 | Im Shop suchenPDF S. 11 |
| 4.14 | Ansauggitter | 21151402062 | Im Shop suchenPDF S. 11 |
| 4.15 | Schraube M6 x 18 DIN 912 8.8 | 402351 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.16 | Luftregeleinrichtung | 21151402027 | Im Shop suchenPDF S. 11 |
| 4.17 | Stehbolzen Ansauggitter | 21151402267 | Im Shop suchenPDF S. 11 |
| 4.18 | Scheibe A6,4 x 16 x 1,6 | 430408 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.19 | Luftklappe | 21151402127 | Im Shop suchenPDF S. 11 |
| 4.20 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 11 |
| 4.20 | Stellantrieb SQM 48.497 B9 20 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 11 |
| 4.21 | Paßfeder 5 x 3 x 28 DIN 6885 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.22 | Luftklappenwelle mit Kupplung | 21151402092 | Im Shop suchenPDF S. 11 |
| 4.23 | Luftklappenwelle mit Spannstift | 21151402112 | Im Shop suchenPDF S. 11 |
| 4.24 | Gleitlager-Set Luftregler | 21151402232 | Im Shop suchenPDF S. 11 |
| 4.25 | Skala Luftregler | 21151402197 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.26 | Stellhebel | 21151402167 | Im Shop suchenPDF S. 11 |
| 4.27 | Schraube M6 x 16 für Stellhebel | 21151402177 | Im Shop suchenPDF S. 11 |
| 4.28 | Gelenkkopfstange 106 mm | 21151402182 | Im Shop suchenPDF S. 11 |
| 4.29 | Schraube M8 x 22 DIN 912 8.8 TufLok | 402561 | Im Shop suchenPDF S. 11 |

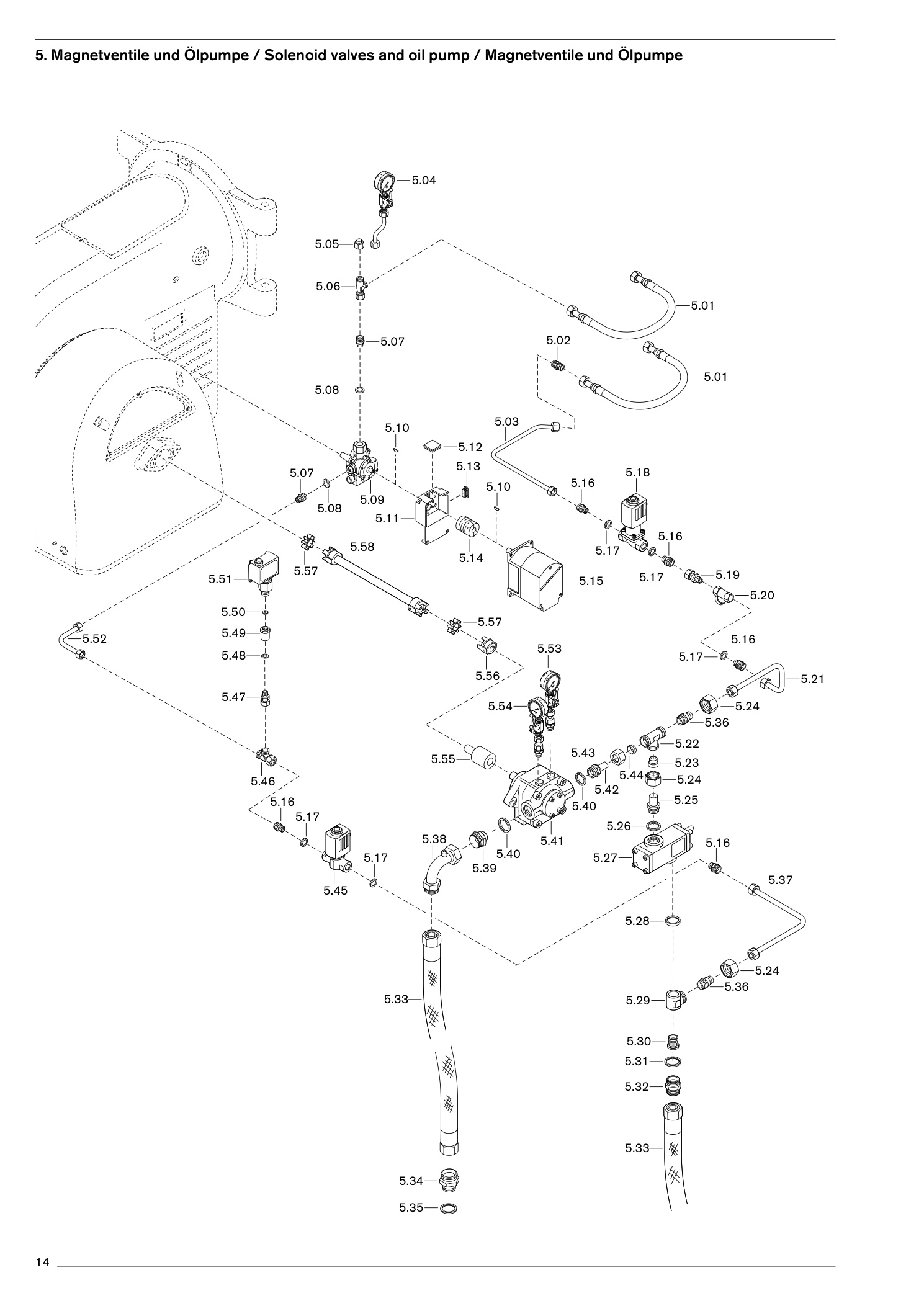

5. Magnetventile und Ölpumpe
61 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.01 | Druckschlauch DN 12 600 mm Edelstahl | 11155200582 | Im Shop suchenPDF S. 13 |
| 5.02 | Verschraubung EVL 15-PL | 452560 | Im Shop suchenPDF S. 13 |
| 5.03 | Ölleitung 15 x 1,5 VL MV-Düsenstock | 21551406048 | Im Shop suchenPDF S. 13 |
| 5.04 | Manometer 0 bis 40 bar mit Kugelhahn | 21060406012 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.05 | Verschlussbutzen BUZ 12-L mit Mutter | 21140413012 | Im Shop suchenPDF S. 13 |
| 5.06 | Verschraubung EVL 15-PL | 452560 | Im Shop suchenPDF S. 13 |
| 5.07 | Verschraubung XGE 15-LR G 3/8-A CF | 452289 | Im Shop suchenPDF S. 13 |
| 5.08 | Dichtring A 17 x 21 x 1,5 DIN 7603 Cu | 440003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.09 | Ölmengenregler W-FM | 21170415202 | Im Shop suchenPDF S. 13 |
| 5.10 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.11 | Zwischengehäuse für Ölregler | 21170415272 | Im Shop suchenPDF S. 13 |
| 5.12 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 13 |
| 5.13 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.14 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 13 |
| 5.15 | Stellantrieb SQM 45.291 B9 WH 3Nm | 651501 | Im Shop suchenPDF S. 13 |
| 5.15 | Stellantrieb SQM 45.291 B9 WH 3NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 13 |
| 5.16 | Verschraubung XGE 15-LR G 1/2-A | 452266 | Im Shop suchenPDF S. 13 |
| 5.17 | Dichtring A 21 x 26 x1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.18 | Magnetventil 5406 NC DN13 110-120V 50Hz | 604830 | Im Shop suchenPDF S. 13 |
| 5.18 | Magnetventil 5406 NC DN13 110-120V 50HzMagnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 13 |
| 5.19 | Einschraubstutzen 15 x G 1/2 x 47 | 18127413082 | Im Shop suchenPDF S. 13 |
| 5.20 | Schmutzfänger G 1/2 PN50 | 499043 | Im Shop suchenPDF S. 13 |
| 5.21 | Ölleitung 15 x 1,5 VL Pumpe-Schmutzfänger | 21551406028 | Im Shop suchenPDF S. 13 |
| 5.22 | Verschraubung XT 22-L | 452110 | Im Shop suchenPDF S. 13 |
| 5.23 | Schneidring 24-VRM-L22-ST | 452416 | Im Shop suchenPDF S. 13 |
| 5.24 | Überwurfmutter M22 LX | 452804 | Im Shop suchenPDF S. 13 |
| 5.25 | Einschraubstutzen 22 x G 3/4 A x 48 | 12146406027 | Im Shop suchenPDF S. 13 |
| 5.26 | Dichtring A 27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.27 | Druckregelventil TV4001.1 | 601016 | Im Shop suchenPDF S. 13 |
| 5.28 | Dichtkantring G 3/4 A | 450661 | Im Shop suchenPDF S. 13 |
| 5.29 | Gehäuse XDSVW22-LR gal Zn 8 mt cC | 450659 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.30 | Bundschraube X BSCH G 3/4 A | 450660 | Im Shop suchenPDF S. 13 |
| 5.31 | Dichtring 35 x 40 x 2 DIN 7603 Cu | 440030 | Im Shop suchenPDF S. 13 |
| 5.32 | Einschraubstutzen M38 x 1,5 x M35 x 1,5 | 18127406037 | Im Shop suchenPDF S. 13 |
| 5.33 | Ölschlauch DN 25 1300 mm | 491035 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.34 | Einschraubstutzen DN25 M38 x 1,5 x G 1 | 12236200077 | Im Shop suchenPDF S. 13 |
| 5.35 | Dichtring A 33 x 39 x 2 DIN 7603 Cu | 440032 | Im Shop suchenPDF S. 13 |
| 5.36 | Überwurfmutter X M 22-L | 452804 | Im Shop suchenPDF S. 13 |
| 5.37 | Ölleitung 15 x 1,5 RL MV-Druckregulierventil | 21551406038 | Im Shop suchenPDF S. 15 |
| 5.38 | Rohrbogen DN 25 | 453252 | Im Shop suchenPDF S. 15 |
| 5.39 | Einschraubstutzen M38 x 1,5 x G 3/4 | 18127406027 | Im Shop suchenPDF S. 15 |
| 5.40 | Dichtring A 27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.41 | Pumpe T3D 10-7W (gedreht) | 601810 | Im Shop suchenPDF S. 15 |
| 5.42 | Einschraubstutzen 22 X G 3/4 A x 48 | 12146406027 | Im Shop suchenPDF S. 15 |
| 5.43 | Überwurfmutter X M 22-L | 452804 | Im Shop suchenPDF S. 15 |
| 5.44 | Schneidring 24-VRM-L22-ST | 452416 | Im Shop suchenPDF S. 15 |
| 5.45 | Magnetventil 6027 NC DN10 110-120V 50Hz | 604850 | Im Shop suchenPDF S. 15 |
| 5.45 | Magnetventil 6027 NC DN10 110-120V 50HzMagnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 15 |
| 5.46 | Verschraubung EVL 15-PL | 452560 | Im Shop suchenPDF S. 15 |
| 5.47 | Einschraubstutzen 15 x G 1/4 x 42 vorm. | 18127413072 | Im Shop suchenPDF S. 15 |
| 5.48 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.49 | Einschraubstutzen G1/4I x G1/2I x 40 | 29050413037 | Im Shop suchenPDF S. 15 |
| 5.50 | Dichtring C 6,2 x 17,5 x 2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.51 | Druckwächter Typ DSB146 F931 1 - 10 bar | 21000013070 | Im Shop suchenPDF S. 15 |
| 5.52 | Ölleitung 15 x 1,5 RL Ölregler-Druckwächter | 21551406058 | Im Shop suchenPDF S. 15 |
| 5.53 | Manometer 0 bis 40 bar mit Verschraubung | 21037306082 | Im Shop suchenPDF S. 15 |
| 5.54 | Manometer -1 bis +9 bar mit Verschraubung | 21051406022 | Im Shop suchenPDF S. 15 |
| 5.55 | Adapter Kupplungsmittelstück | 21551409012 | Im Shop suchenPDF S. 15 |
| 5.56 | Pumpenkupplung | 18127409032 | Im Shop suchenPDF S. 15 |
| 5.57 | Zahnkranz | 12126409037 | Im Shop suchenPDF S. 15 |
| 5.58 | Kupplungsmittelstück 504 mm | 21851409032 | Im Shop suchenPDF S. 15 |

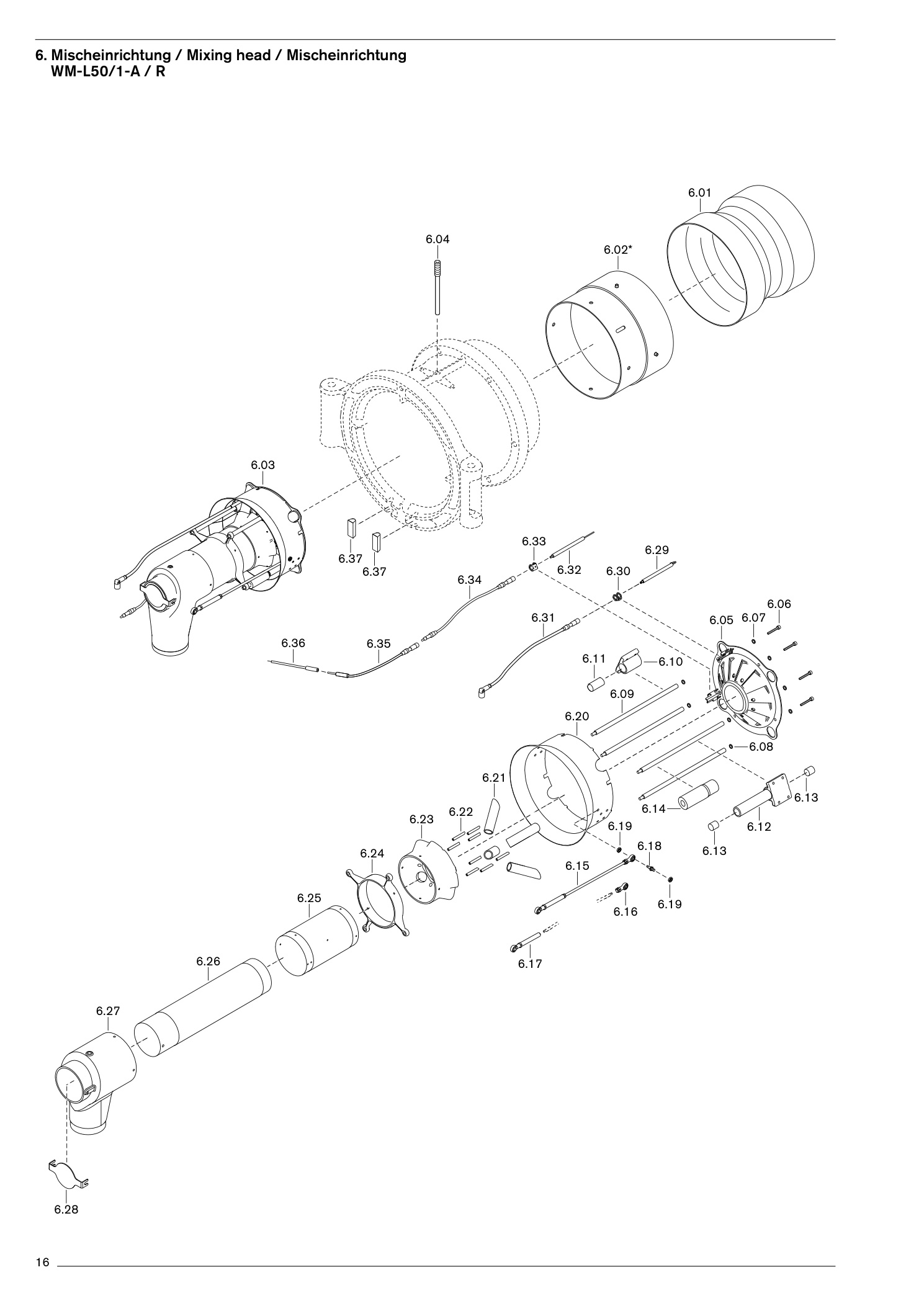

6. Mischeinrichtung / Mixing head / Mischeinrichtung
38 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | Flammrohr H1 WM50/1 | 21151314012 | Im Shop suchenPDF S. 17 |
| 6.02 | Verlängerungsrohr150 mm verlängert* | 29060514082 | Im Shop suchenPDF S. 17 |
| 6.02 | Verlängerungsrohr300 mm verlängert* | 29060514092 | Im Shop suchenPDF S. 17 |
| 6.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/hStandard | 21551314022 | Im Shop suchenPDF S. 17 |
| 6.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/h150 mm verlängert* | 21551314062 | Im Shop suchenPDF S. 17 |
| 6.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/h300 mm verlängert* | 21551314082 | Im Shop suchenPDF S. 17 |
| 6.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/hStandard | 21551314032 | Im Shop suchenPDF S. 17 |
| 6.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/h150 mm verlängert* | 21551314072 | Im Shop suchenPDF S. 17 |
| 6.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/h300 mm verlängert* | 21551314092 | Im Shop suchenPDF S. 17 |
| 6.04 | Klemmschraube M12 x | 170217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.05 | Stauscheibe H1 281K x 75 | 21751314037 | Im Shop suchenPDF S. 17 |
| 6.06 | Schraube M6 x 40 DIN 912 A2 | 21750414137 | Im Shop suchenPDF S. 17 |
| 6.07 | Sicherungsscheibe S 6 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.08 | Dichtring 6,5 x 12 x 1,5 DIN EN 1514-1 | 441048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.09 | Stehbolzen M10 x | 285217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.10 | Halter für Regulierhülse | 21751414027 | Im Shop suchenPDF S. 17 |
| 6.11 | Gleitbuchse für Fixierstück | 21170414077 | Im Shop suchenPDF S. 17 |
| 6.12 | Lagerhülse komplett | 21151414012 | Im Shop suchenPDF S. 17 |
| 6.13 | Gleitfolie | 460048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.14 | Schutzhülse | 21151414027 | Im Shop suchenPDF S. 17 |
| 6.15 | Antriebsgestänge | 21151415032 | Im Shop suchenPDF S. 17 |
| 6.16 | Gelenkkopf GISW 8K M8 DIN ISO 12240-4 | 499276 | Im Shop suchenPDF S. 17 |
| 6.17 | Spannhülse M8 x 100 mit Gelenkkopf | 21170415082 | Im Shop suchenPDF S. 17 |
| 6.18 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 17 |
| 6.19 | Sechskantmutter M8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.20 | Regulierhülse | 21151314037 | Im Shop suchenPDF S. 17 |
| 6.21 | Düsenrohr 35 x 3,5 x 92 | 21751314057 | Im Shop suchenPDF S. 17 |
| 6.22 | Mittengasrohr 10 x 2,5 x 62 | 21751314067 | Im Shop suchenPDF S. 17 |
| 6.23 | Verteilerring | 21751314047 | Im Shop suchenPDF S. 17 |
| 6.24 | Haltering | 21751314027 | Im Shop suchenPDF S. 17 |
| 6.25 | Mischrohr aussen155 x 322 (Standard) | 21151314057 | Im Shop suchenPDF S. 17 |
| 6.25 | Mischrohr aussen155 x 472 (für 150 mm Verlängerung*) | 21151314097 | Im Shop suchenPDF S. 17 |
| 6.25 | Mischrohr aussen155 x 622 (für 300 mm Verlängerung*) | 21151314117 | Im Shop suchenPDF S. 17 |
| 6.26 | Mischrohr innen110 x 571,5 (Standard) | 21151314047 | Im Shop suchenPDF S. 17 |
| 6.26 | Mischrohr innen110 x 721,5 (für 150 mm Verlängerung*) | 21151314087 | Im Shop suchenPDF S. 17 |
| 6.26 | Mischrohr innen110 x 871,5 (für 300 mm Verlängerung*) | 21151314107 | Im Shop suchenPDF S. 17 |
| 6.27 | Mischgehäuse | 21751314017 | Im Shop suchenPDF S. 17 |
| 6.28 | Dichtung Ölleitungsdurchführung | 21551401017 | Im Shop suchenPDF S. 17 |

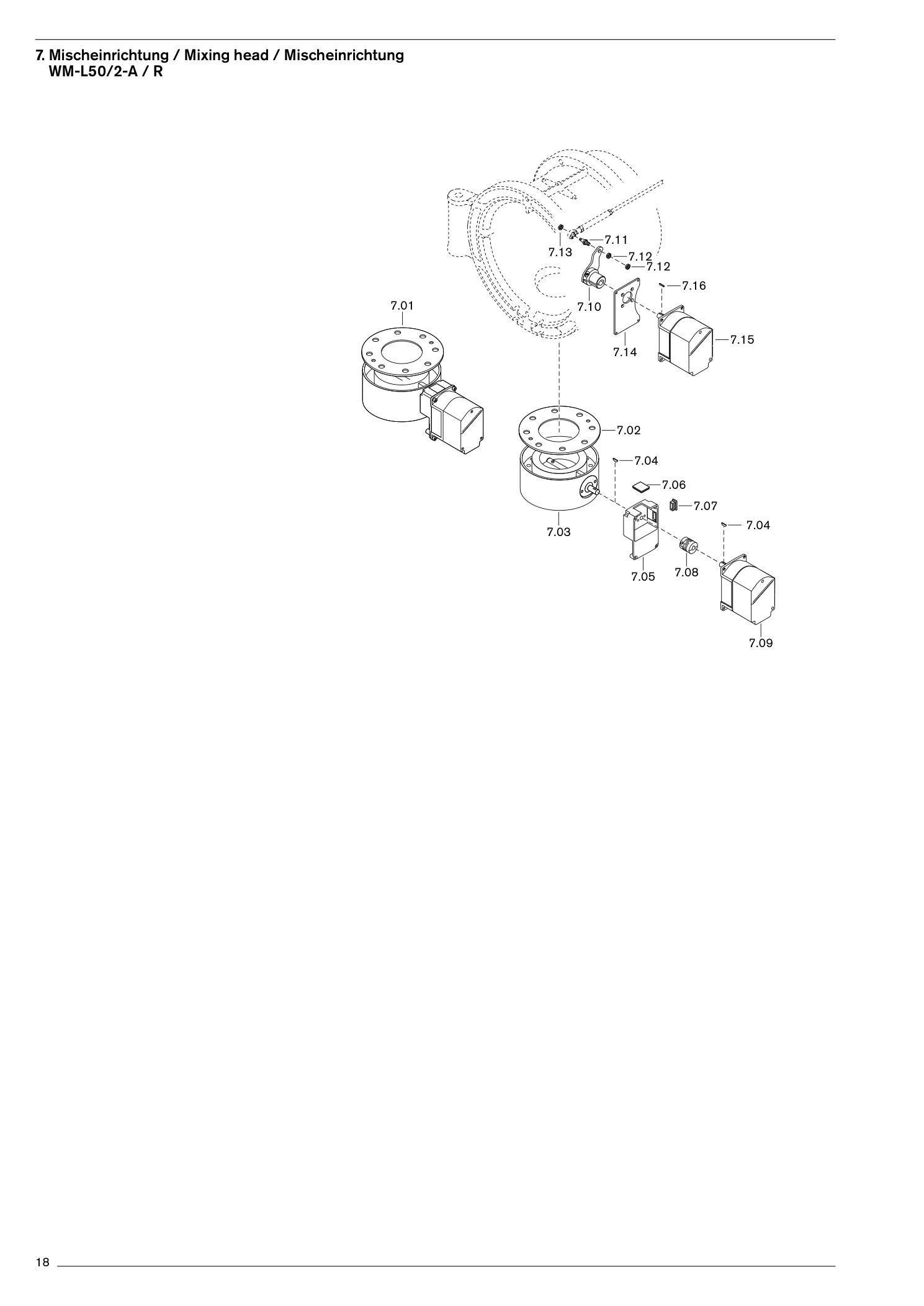

7. Mischeinrichtung / Mixing head / Mischeinrichtung
38 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.01 | Flammrohr H1 WM50/2 | 21151614012 | Im Shop suchenPDF S. 19 |
| 7.02 | Verlängerungsrohr150 mm verlängert* | 29070614012 | Im Shop suchenPDF S. 19 |
| 7.02 | Verlängerungsrohr300 mm verlängert* | 29070614082 | Im Shop suchenPDF S. 19 |
| 7.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/hStandard | 21551614022 | Im Shop suchenPDF S. 19 |
| 7.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/h150 mm verlängert* | 21551614062 | Im Shop suchenPDF S. 19 |
| 7.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/h300 mm verlängert* | 21551614082 | Im Shop suchenPDF S. 19 |
| 7.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/hStandard | 21551614032 | Im Shop suchenPDF S. 19 |
| 7.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/h150 mm verlängert* | 21551614072 | Im Shop suchenPDF S. 19 |
| 7.03 | Mischgehäuse kpl. 325/3,8 230 V bis 520 kg/h300 mm verlängert* | 21551614092 | Im Shop suchenPDF S. 19 |
| 7.04 | Klemmschraube M12 x | 182277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.05 | Stauscheibe 345K x | 100217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.06 | Schraube M6 x 40 DIN 912 A2 | 21750414137 | Im Shop suchenPDF S. 19 |
| 7.07 | Sicherungsscheibe S 6 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.08 | Dichtring 6,5 x 12 x 1,5 DIN EN 1514-1 | 441048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.09 | Stehbolzen M10 x | 285217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.10 | Halter für Regulierhülse | 21751414027 | Im Shop suchenPDF S. 19 |
| 7.11 | Gleitbuchse für Fixierstück | 21170414077 | Im Shop suchenPDF S. 19 |
| 7.12 | Lagerhülse komplett | 21151414012 | Im Shop suchenPDF S. 19 |
| 7.13 | Gleitfolie | 460048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.14 | Schutzhülse | 21151414027 | Im Shop suchenPDF S. 19 |
| 7.15 | Antriebsgestänge | 21151415032 | Im Shop suchenPDF S. 19 |
| 7.16 | Gelenkkopf GISW 8K M8 DIN ISO 12240-4 | 499276 | Im Shop suchenPDF S. 19 |
| 7.17 | Spannhülse M8 x 100 mit Gelenkkopf | 21170415082 | Im Shop suchenPDF S. 19 |
| 7.18 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 19 |
| 7.19 | Sechskantmutter M8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.20 | Regulierhülse | 21151614087 | Im Shop suchenPDF S. 19 |
| 7.21 | Düsenrohr 38 x 4 x | 150217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.22 | Mittengasrohr 10 x 2 x 57 | 21751614067 | Im Shop suchenPDF S. 19 |
| 7.23 | Verteilerring | 21751614027 | Im Shop suchenPDF S. 19 |
| 7.24 | Haltering | 21751614037 | Im Shop suchenPDF S. 19 |
| 7.25 | Mischrohr aussen180 x 300,5 (Standard) | 21151614077 | Im Shop suchenPDF S. 19 |
| 7.25 | Mischrohr aussen155 x 450,5 (für 150 mm Verlängerung*) | 21151614107 | Im Shop suchenPDF S. 19 |
| 7.25 | Mischrohr aussen155 x 600,5 (für 300 mm Verlängerung*) | 21151614127 | Im Shop suchenPDF S. 19 |
| 7.26 | Mischrohr innen120 x 573 (Standard) | 21151614067 | Im Shop suchenPDF S. 19 |
| 7.26 | Mischrohr innen110 x 723 (für 150 mm Verlängerung*) | 21151614097 | Im Shop suchenPDF S. 19 |
| 7.26 | Mischrohr innen110 x 873 (für 300 mm Verlängerung*) | 21151614117 | Im Shop suchenPDF S. 19 |
| 7.27 | Mischgehäuse | 21751614017 | Im Shop suchenPDF S. 19 |
| 7.28 | Dichtung Ölleitungsdurchführung | 21551401017 | Im Shop suchenPDF S. 19 |

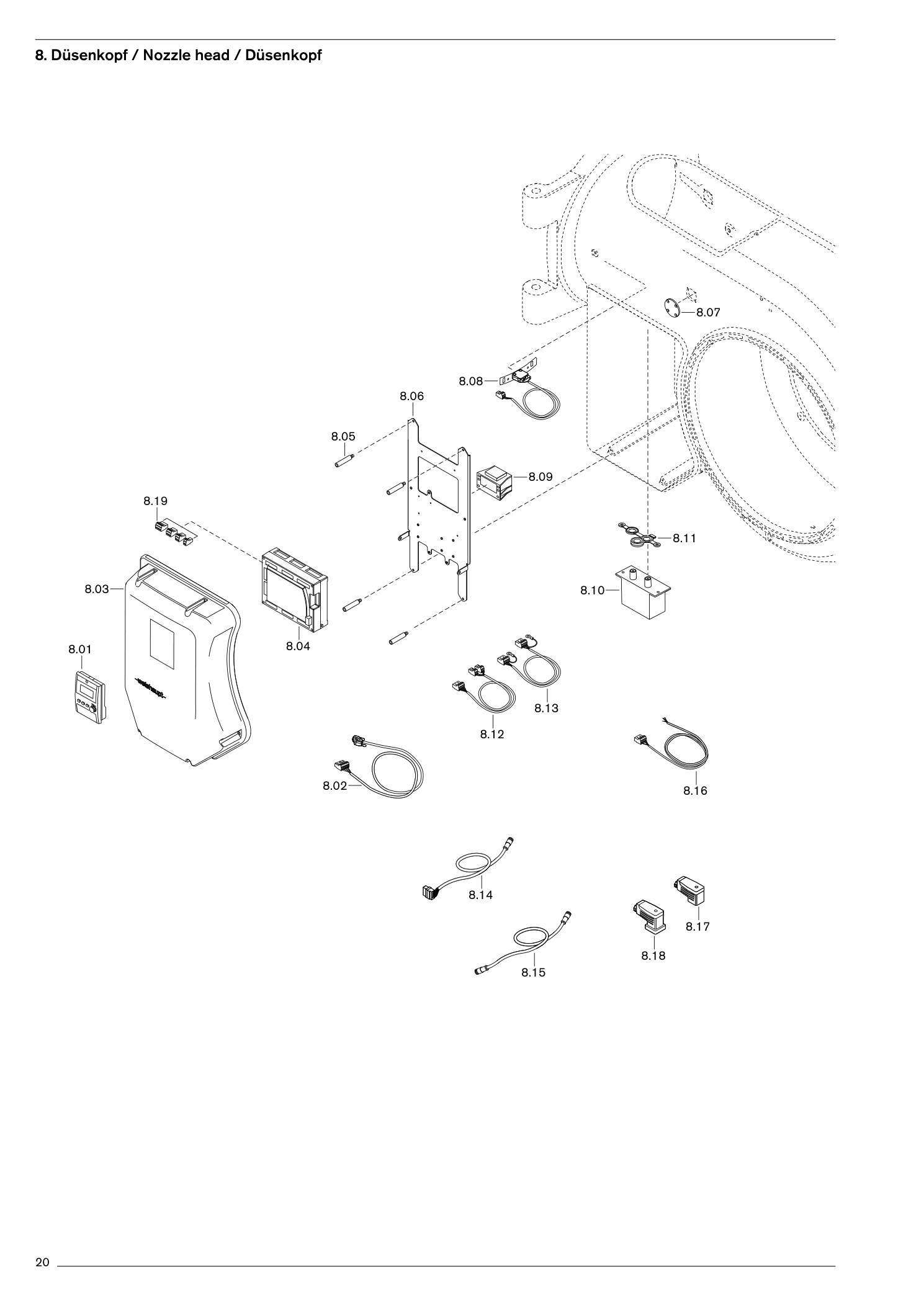

8. Düsenkopf / Nozzle head / Düsenkopf
32 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.01 | Zündelektrodenhalter | 21151410017 | Im Shop suchenPDF S. 21 |
| 8.02 | Zündelektrode links | 11197410077 | Im Shop suchenPDF S. 21 |
| 8.03 | Zündelektrode rechts | 11197410087 | Im Shop suchenPDF S. 21 |
| 8.04 | Elektrodenhalter | 21870414047 | Im Shop suchenPDF S. 21 |
| 8.05 | Zündleitung 1100 mm 14 /6,4 | 21710411232 | Im Shop suchenPDF S. 21 |
| 8.06 | Düsenkopf MDK80 3,8 230V bis 520 kg/hStandard (325) | 12146410792 | Im Shop suchenPDF S. 21 |
| 8.06 | Düsenkopf MDK80 3,8 230V bis 520 kg/h150 mm verlängert (475)* | 12146410502 | Im Shop suchenPDF S. 21 |
| 8.06 | Düsenkopf MDK80 3,8 230V bis 520 kg/h300 mm verlängert (625)* | 12146510432 | Im Shop suchenPDF S. 21 |
| 8.06 | Düsenkopf MDK80 3,8 230V bis 520 kg/hStandard (325) | 12146410802 | Im Shop suchenPDF S. 21 |
| 8.06 | Düsenkopf MDK80 3,8 230V bis 520 kg/h150 mm verlängert (475)* | 12146410512 | Im Shop suchenPDF S. 21 |
| 8.06 | Düsenkopf MDK80 3,8 230V bis 520 kg/h300 mm verlängert (625)* | 12146510442 | Im Shop suchenPDF S. 21 |
| 8.07 | Ölleitung 15/12 x 1,5 VL-Düsenkopf | 21151406012 | Im Shop suchenPDF S. 21 |
| 8.08 | Ölleitung 15/12 x 1,5 RL-Düsenkopf | 21151406022 | Im Shop suchenPDF S. 21 |
| 8.09 | Verschraubung XW 15-L | 452056 | Im Shop suchenPDF S. 21 |
| 8.10 | HalteringWM-L50/1-A / R | 21870414057 | Im Shop suchenPDF S. 21 |
| 8.10 | HalteringWM-L50/2-A / R | 21751614037 | Im Shop suchenPDF S. 21 |
| 8.11 | Schraube M8 x 45 DIN | 933401 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 8.12 | Magnetspule MDK80 230V 50-60Hz ZM 400-1 | 605932 | Im Shop suchenPDF S. 21 |
| 8.13 | Steckerkabel 1100 mm | 716536 | Im Shop suchenPDF S. 21 |
| 8.14 | Wirbelplatte32 W 5 | 12136410082 | Im Shop suchenPDF S. 21 |
| 8.14 | Wirbelplatte32 W 6 | 12136410092 | Im Shop suchenPDF S. 21 |
| 8.14 | Wirbelplatte32 W 7 | 12136410102 | Im Shop suchenPDF S. 21 |
| 8.14 | Wirbelplatte32 W 8 | 12136410112 | Im Shop suchenPDF S. 21 |
| 8.14 | Wirbelplatte32 W 9 | 12136410122 | Im Shop suchenPDF S. 21 |
| 8.14 | Wirbelplatte32 W 10 | 12136410132 | Im Shop suchenPDF S. 21 |
| 8.14 | Wirbelplatte32 W 10/1 | 12136410632 | Im Shop suchenPDF S. 21 |
| 8.15 | Düsenplatte32 D 2,0 | 12146510067 | Im Shop suchenPDF S. 21 |
| 8.15 | Düsenplatte32 D 2,2 | 12146510077 | Im Shop suchenPDF S. 21 |
| 8.15 | Düsenplatte32 D 2,4 | 12146510087 | Im Shop suchenPDF S. 21 |
| 8.15 | Düsenplatte32 D 2,6 | 12146510097 | Im Shop suchenPDF S. 21 |
| 8.15 | Düsenplatte32 D 2,8 | 12146510117 | Im Shop suchenPDF S. 21 |
| 8.16 | Überwurfmutter M36 x 1,5 | 12146410157 | Im Shop suchenPDF S. 21 |

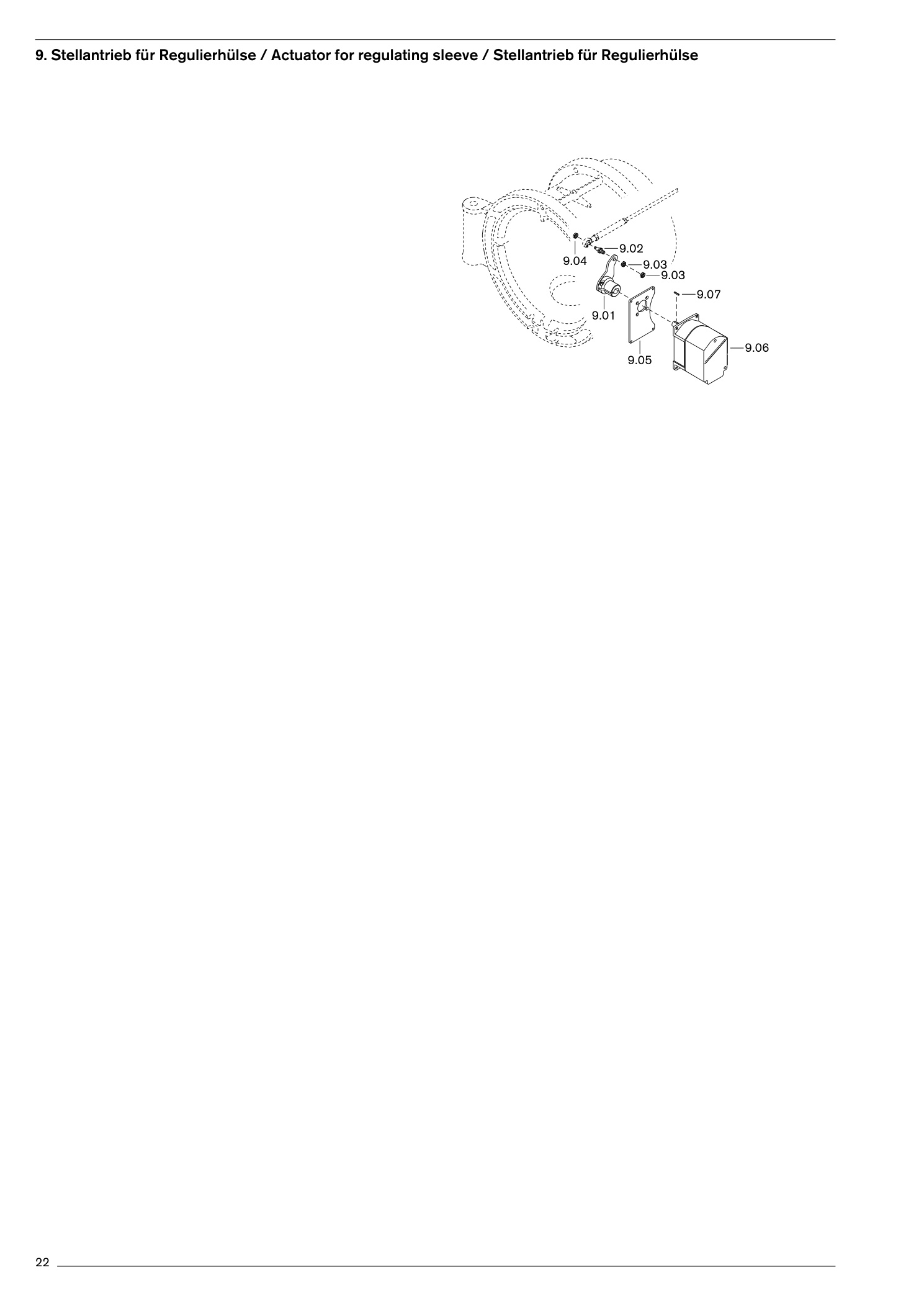

9. Stellantrieb für Regulierhülse / Actuator for regulating sleeve / Stellantrieb für Regulierhülse
9 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.01 | Antriebshebel komplett | 21151415022 | Im Shop suchenPDF S. 23 |
| 9.02 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 23 |
| 9.03 | Sechskantmutter M8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 9.04 | Sechskantmutter M6 DIN | 985411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 9.05 | Montageplatte für Stellantrieb | 21131315027 | Im Shop suchenPDF S. 23 |
| 9.06 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 23 |
| 9.06 | Stellantrieb SQM 48.497 B9 20 NmKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 23 |
| 9.06 | Stellantrieb SQM 48.497 B9 20 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 23 |
| 9.07 | Passfeder 5 x 3 x 28 DIN 6885 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |

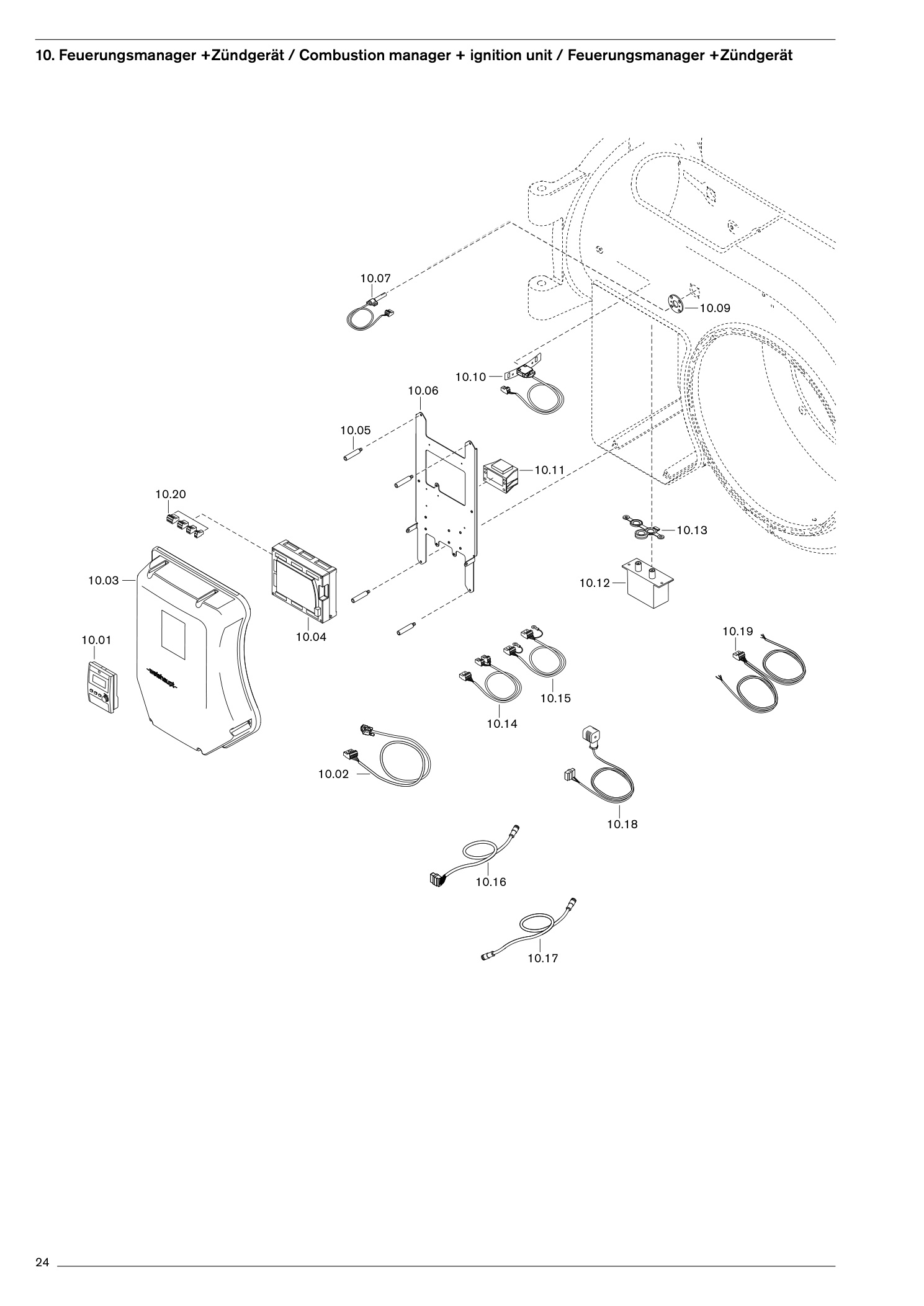

10. Feuerungsmanager +Zündgerät / Combustion manager +
64 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 10.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 25 |
| 10.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 25 |
| 10.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, HR, SLO) | 600441 | Im Shop suchenPDF S. 25 |
| 10.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, D, TR, R, BG) | 600442 | Im Shop suchenPDF S. 25 |
| 10.02 | Steckerkabel W-FM...ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 25 |
| 10.02 | Steckerkabel W-FM...ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 25 |
| 10.02 | Steckerkabel W-FM...ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 10.02 | Steckerkabel W-FM...ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 25 |
| 10.03 | Abdeckhaube komplettABE eingebaut | 21151412012 | Im Shop suchenPDF S. 25 |
| 10.03 | Abdeckhaube komplettABE extern | 21151412022 | Im Shop suchenPDF S. 25 |
| 10.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 25 |
| 10.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 25 |
| 10.04 | Feuerungsmanager 230V; 50/60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 10.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 25 |
| 10.06 | Montageplatte für W-FM100/ | 200211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 10.07 | Flammenfühler QRI | 600652 | Im Shop suchenPDF S. 25 |
| 10.09 | Befestigungsblech | 25031401017 | Im Shop suchenPDF S. 25 |
| 10.10 | Endschalter | 21151401122 | Im Shop suchenPDF S. 25 |
| 10.11 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 10.12 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 25 |
| 10.13 | Dichtung für Zündgerät 2-polig | 21720411017 | Im Shop suchenPDF S. 25 |
| 10.14 | Steckerkabel W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 25 |
| 10.15 | Steckerkabel W-FM Trafo 12-0-12V | 21770612792 | Im Shop suchenPDF S. 25 |
| 10.16 | Steckerkabel W-FM-Stellantrieb Luft | 21760512212 | Im Shop suchenPDF S. 25 |
| 10.17 | Steckerkabel SQM zu SQM400 mm Stellantrieb Luft-Ölregler | 21760512022 | Im Shop suchenPDF S. 25 |
| 10.17 | Steckerkabel SQM zu SQM900 mm Stellantrieb Ölregler-Mischeinrichtung | 21760512082 | Im Shop suchenPDF S. 25 |
| 10.18 | Steckerkabel W-FM DSA46 3 x 0,75 1700 mm | 21170612032 | Im Shop suchenPDF S. 25 |
| 10.19 | Steckerkabel mit Stecker X8-03 Magnetventil | 21832412012 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX5-01 Öl- min- Druck DSA58 | 716307 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX5-02 Öl- max- Druck DSA46 | 716308 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX10.02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX71 Gaszähler | 716334 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 25 |
| 10.20 | W-FM SteckerX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 25 |
