Weishaupt Brenner WM-L30 Ausf. T und R
Dokument 83224780. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.
1. Sachgruppe 1
45 Ersatzteil-Zuordnungen

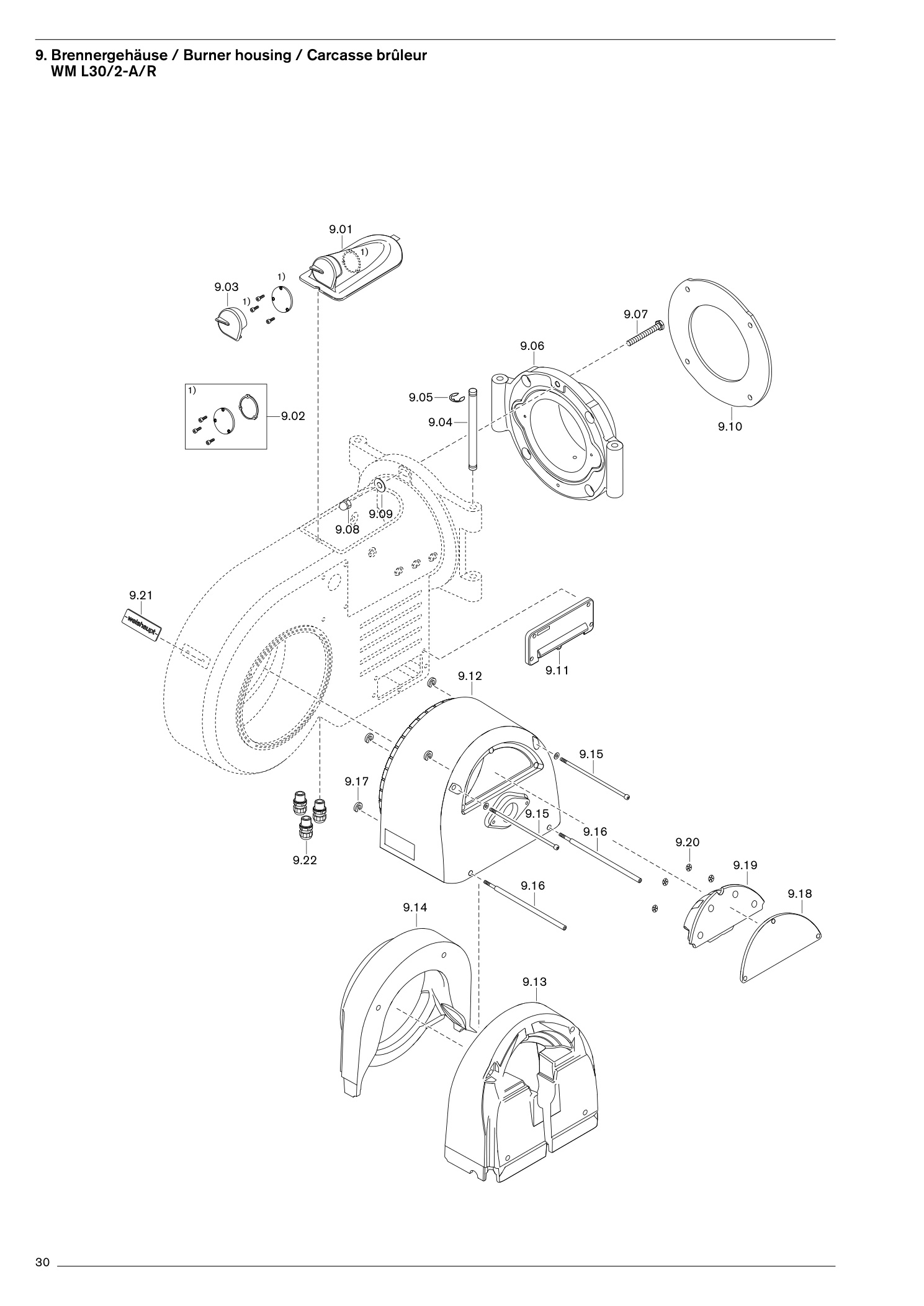

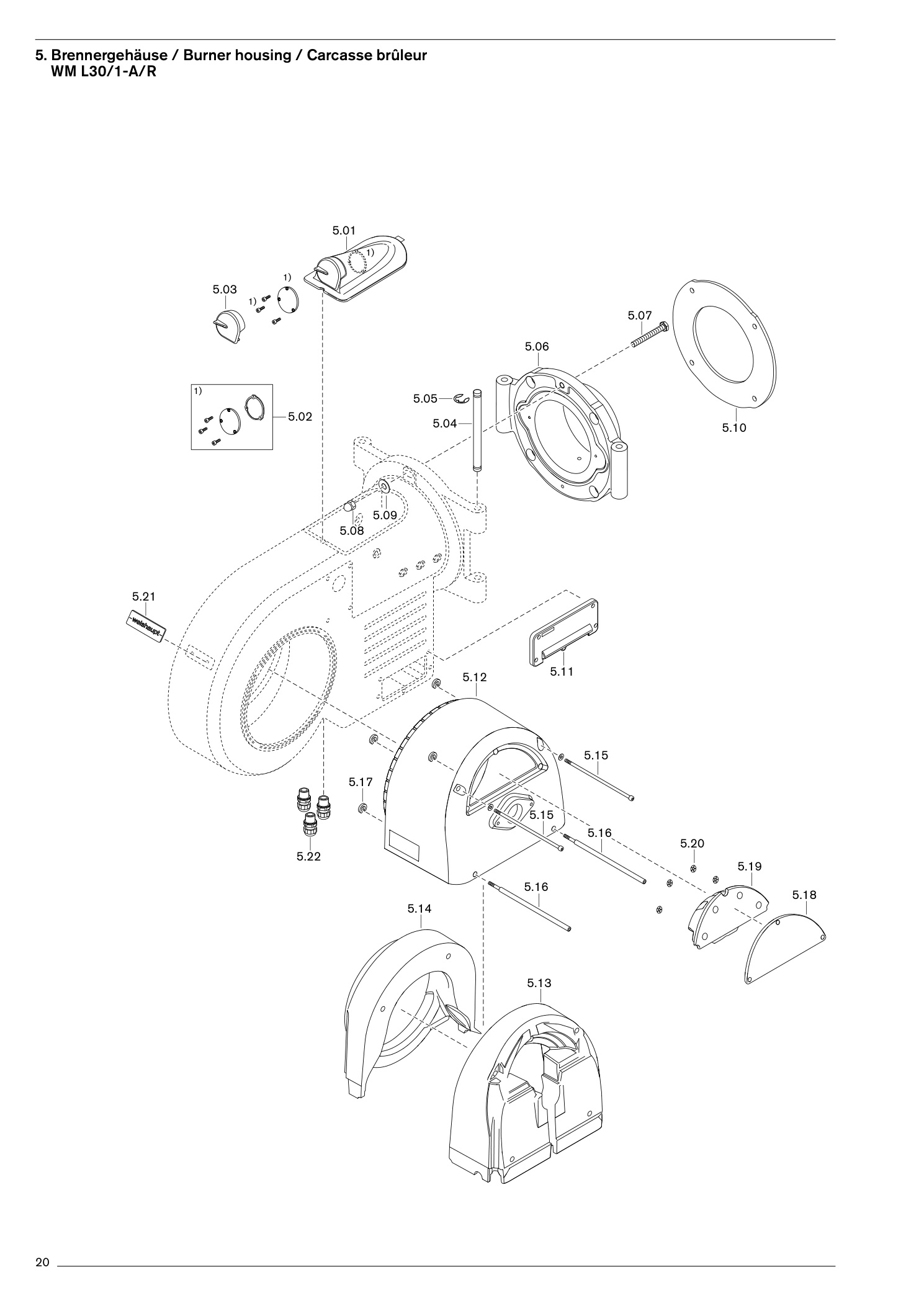

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.1.01 | Schaurohrdeckel WM30 komplett | 21131401022 | Im Shop suchenPDF S. 5 |
| 1.1.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 5 |
| 1.1.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 5 |
| 1.1.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.1.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.1.06 | Schwenkflansch | 21131401067 | Im Shop suchenPDF S. 5 |
| 1.1.07 | Schraube M12 x 80 | 401714 | Im Shop suchenPDF S. 5 |
| 1.1.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 5 |
| 1.1.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.1.10 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 5 |
| 1.1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.1.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 5 |
| 1.1.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 5 |
| 1.1.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 5 |
| 1.1.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.1.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.1.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 5 |
| 1.1.18 | Luftreglerdeckel WM30 | 21131402167 | Im Shop suchenPDF S. 5 |
| 1.1.19 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 5 |
| 1.1.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.1.21 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 5 |
| 1.1.22 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 5 |

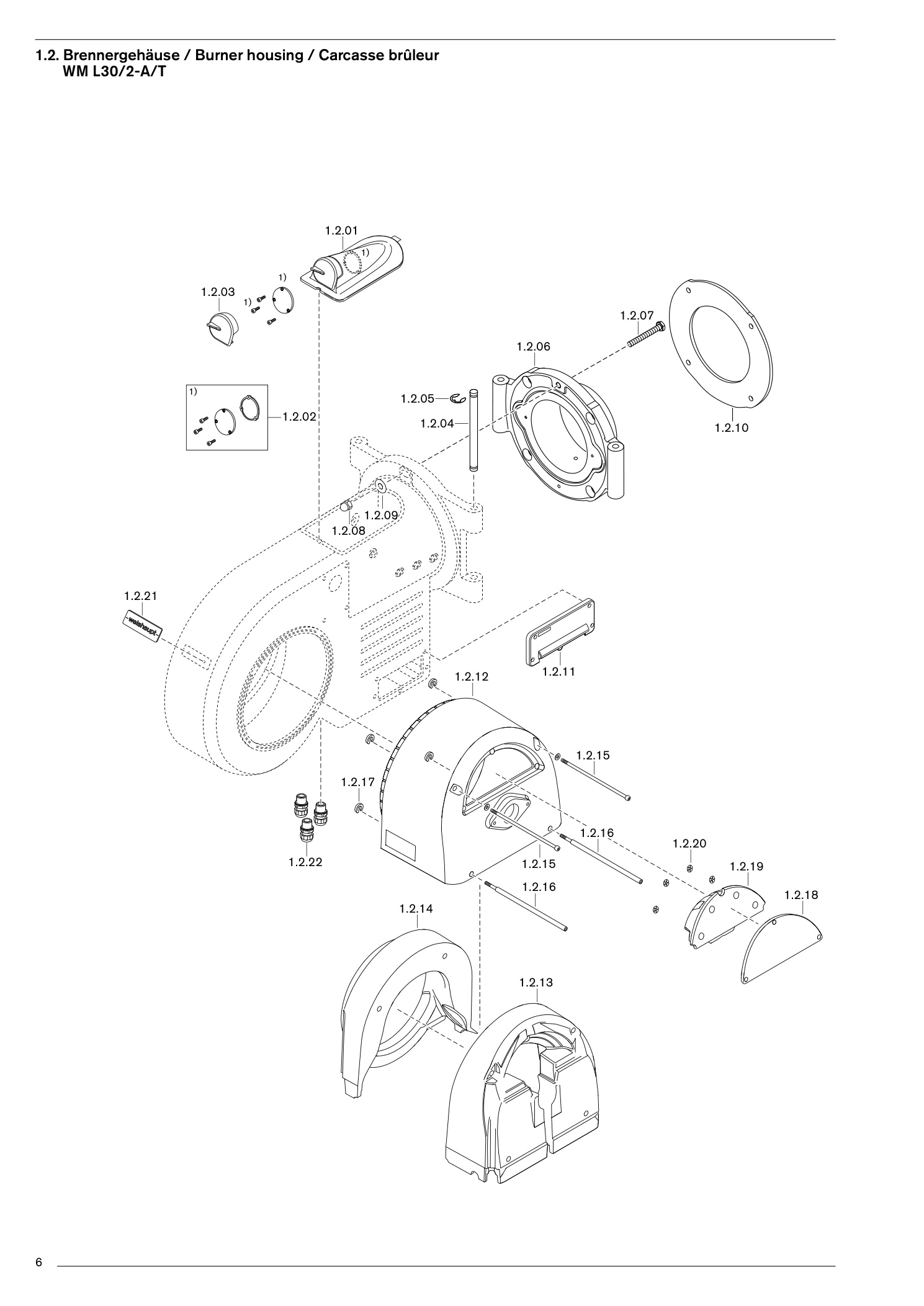

| 1.2.01 | Schaurohrdeckel WM30 komplett | 21131401022 | Im Shop suchenPDF S. 7 |
| 1.2.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 7 |
| 1.2.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 7 |
| 1.2.03 | Verschlussklappe SchaurohrdeckelFedermutter 4 x 9 | 412509 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 1.2.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 1.2.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 1.2.06 | Schwenkflansch | 21131401067 | Im Shop suchenPDF S. 7 |
| 1.2.07 | Schraube M12 x 80 | 401714 | Im Shop suchenPDF S. 7 |
| 1.2.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 7 |
| 1.2.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 1.2.10 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 7 |
| 1.2.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 7 |
| 1.2.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 7 |
| 1.2.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 7 |
| 1.2.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 7 |
| 1.2.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 1.2.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 1.2.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 7 |
| 1.2.18 | Luftreglerdeckel WM30 | 21131402167 | Im Shop suchenPDF S. 7 |
| 1.2.19 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 7 |
| 1.2.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 1.2.21 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 7 |
| 1.2.22 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 7 |
2. Sachgruppe 2
70 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung

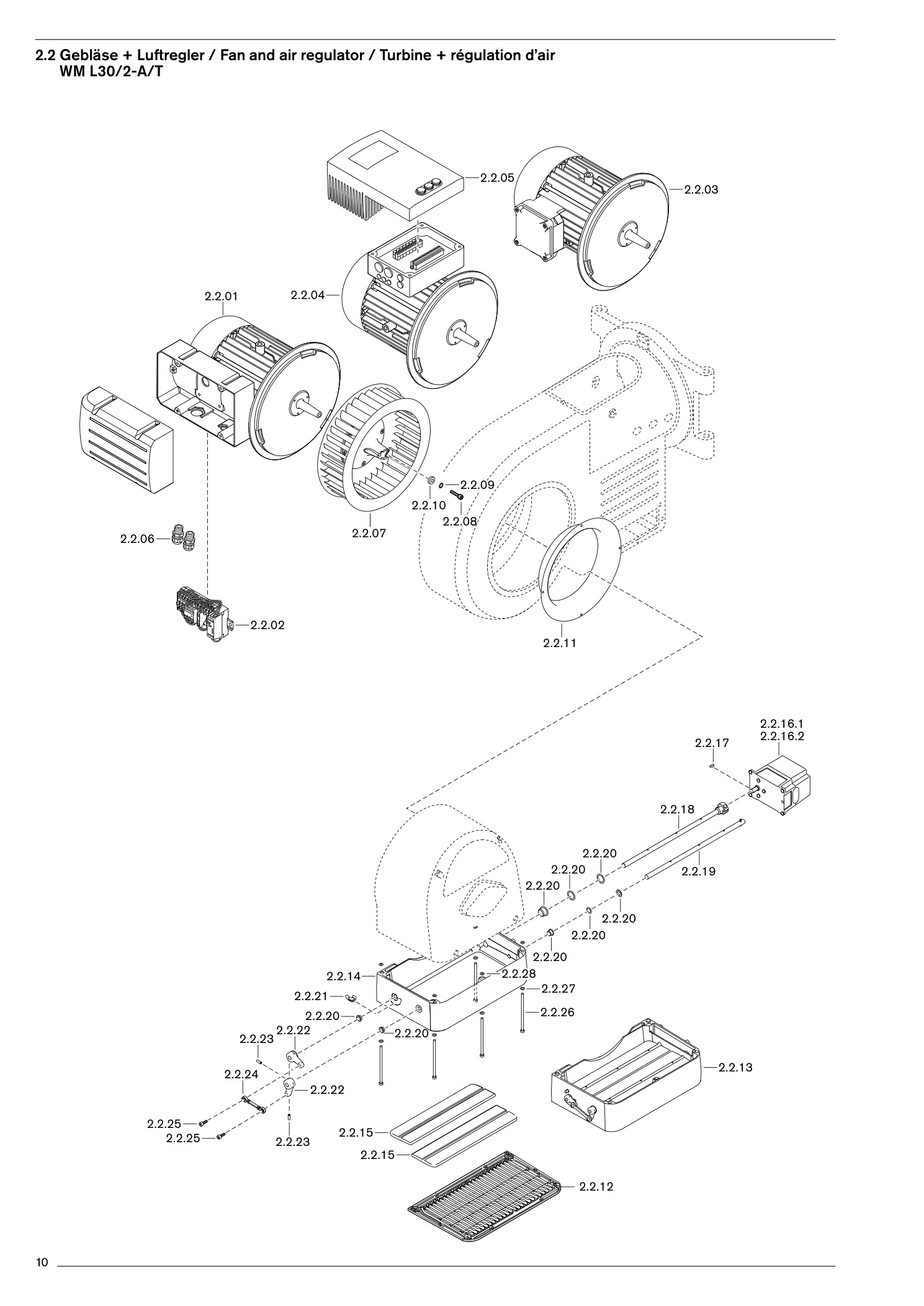

| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1.01 | Motor D132/170-2/7K5 380-415V 50 Hz | 21531307010 | Im Shop suchenPDF S. 9 |
| 2.1.02 | Stern-Dreieck-KombinationLeistungsschütz 3RT2017 230V 50/60Hz | 703109 | Im Shop suchenPDF S. 9 |
| 2.1.02 | Stern-Dreieck-KombinationLeistungsschütz 3RT2016 230V 50/60Hz | 703107 | Im Shop suchenPDF S. 9 |
| 2.1.02 | Stern-Dreieck-KombinationHilfsschalterblock seitlich 2S | 703222 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.1.02 | Stern-Dreieck-KombinationHilfsschalterblock seitlich 20E | 703221 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.1.02 | Stern-Dreieck-KombinationZeitrelais elektronisch 12-240 V | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.1.03 | Motor WM-D132/170-2/7K5 380-415V 50Hzmit Klemmbrett | 21531307020 | Im Shop suchenPDF S. 9 |
| 2.1.03 | Motor WM-D132/170-2/7K5 380-415V 50Hzfür Frequenzumrichter extern | 21531307260 | Im Shop suchenPDF S. 9 |
| 2.1.04 | Motor WM-D132/170-2/7K5 380-415V 50Hz | 21531307250 | Im Shop suchenPDF S. 9 |
| 2.1.05 | Frequenzumrichter parametriert | 31000795891 | Im Shop suchenPDF S. 9 |
| 2.1.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 9 |
| 2.1.07 | Gebläserad TS-S 335 x 104,5 S1 50Hz grün | 21131408011 | Im Shop suchenPDF S. 9 |
| 2.1.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.1.09 | Zahnscheibe J 8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.1.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 9 |
| 2.1.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 9 |
| 2.1.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 9 |
| 2.1.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.1.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 9 |
| 2.1.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 9 |
| 2.1.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 9 |
| 2.1.16.1 | Stellantrieb STE 50 3 Nm (W-FM 50) | 651477 | Im Shop suchenPDF S. 9 |
| 2.1.16.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 9 |
| 2.1.16.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 9 |
| 2.1.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.1.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 9 |
| 2.1.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 9 |
| 2.1.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 9 |
| 2.1.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.1.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 9 |
| 2.1.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.1.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 9 |
| 2.1.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.1.26 | Schraube M6 x120 DIN 7500 | 409371 | Im Shop suchenPDF S. 9 |
| 2.1.27 | Scheibe A 6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.1.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.2.01 | Motor D132/210-2/10K0 380-415V 50 Hz | 21531507010 | Im Shop suchenPDF S. 11 |
| 2.2.02 | Stern-Dreieck-KombinationYDRT2025-M 230V 50/60Hz | 21731307382 | Im Shop suchenPDF S. 11 |
| 2.2.02 | Stern-Dreieck-KombinationLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 11 |
| 2.2.02 | Stern-Dreieck-KombinationHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 11 |
| 2.2.02 | Stern-Dreieck-KombinationZeitrelais elektronisch 12-240 V | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 2.2.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzmit Klemmbrett | 21531507020 | Im Shop suchenPDF S. 11 |
| 2.2.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzfür Frequenzumrichter extern | 21531507270 | Im Shop suchenPDF S. 11 |
| 2.2.04 | Motor WM-D132/210-2/10K0 380-415V 50Hz | 21531507280 | Im Shop suchenPDF S. 11 |
| 2.2.05 | Frequenzumrichter parametriert | 31000795900 | Im Shop suchenPDF S. 11 |
| 2.2.07 | Gebläserad TS-S 348 x 104,5 S1 50Hz schw. | 21131408021 | Im Shop suchenPDF S. 11 |
| 2.2.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 2.2.09 | Zahnscheibe J 8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 2.2.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 11 |
| 2.2.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 11 |
| 2.2.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 11 |
| 2.2.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 2.2.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 11 |
| 2.2.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 11 |
| 2.2.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 11 |
| 2.2.16.1 | Stellantrieb STE 50 3 Nm (W-FM50/54) | 651477 | Im Shop suchenPDF S. 11 |
| 2.2.16.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 11 |
| 2.2.16.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 11 |
| 2.2.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 2.2.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 11 |
| 2.2.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 11 |
| 2.2.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 11 |
| 2.2.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 2.2.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 11 |
| 2.2.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 2.2.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 11 |
| 2.2.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 2.2.26 | Schraube M6 x120 DIN 7500 | 409371 | Im Shop suchenPDF S. 11 |
| 2.2.27 | Scheibe A 6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 2.2.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
3. Sachgruppe 3
53 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|

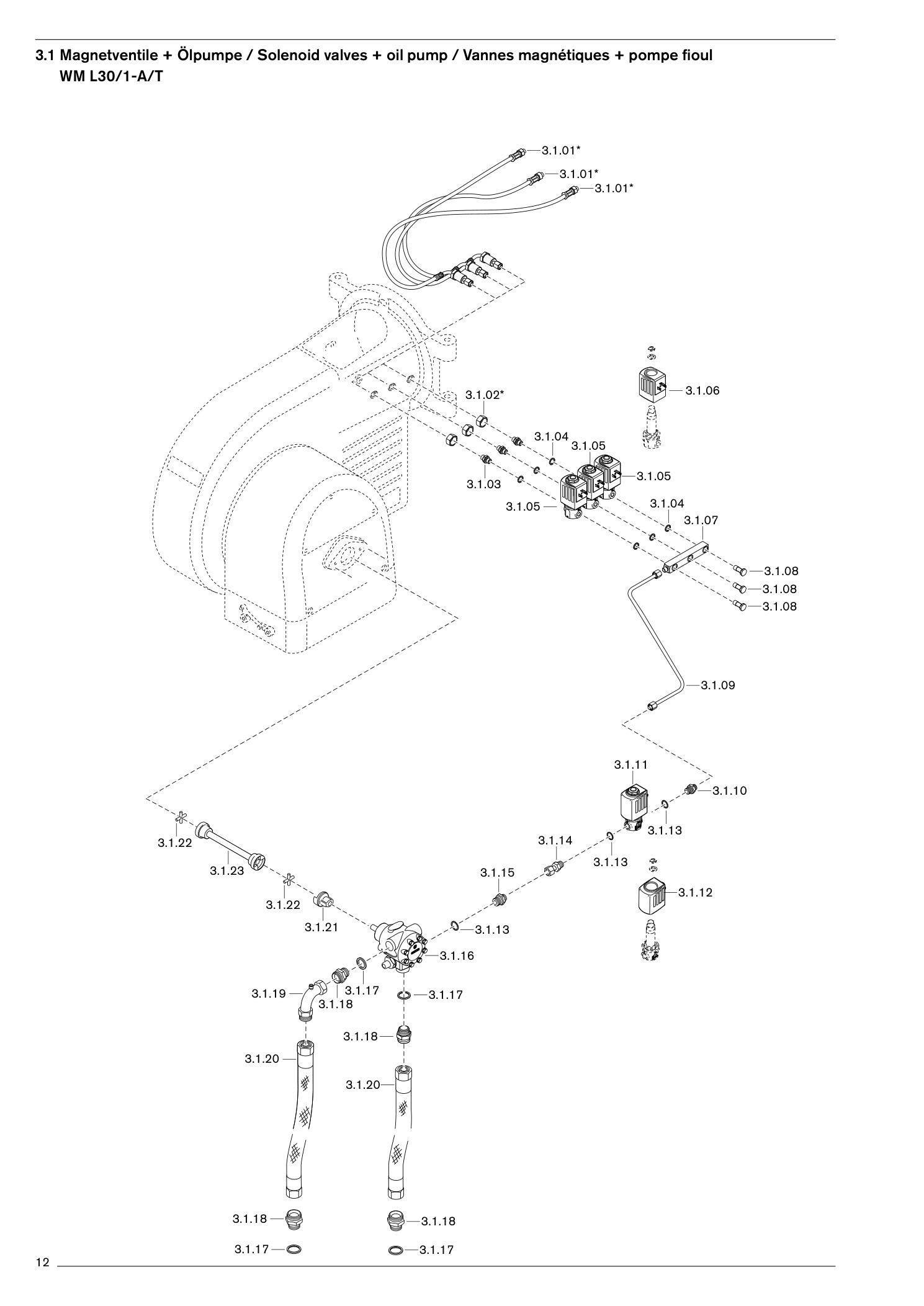

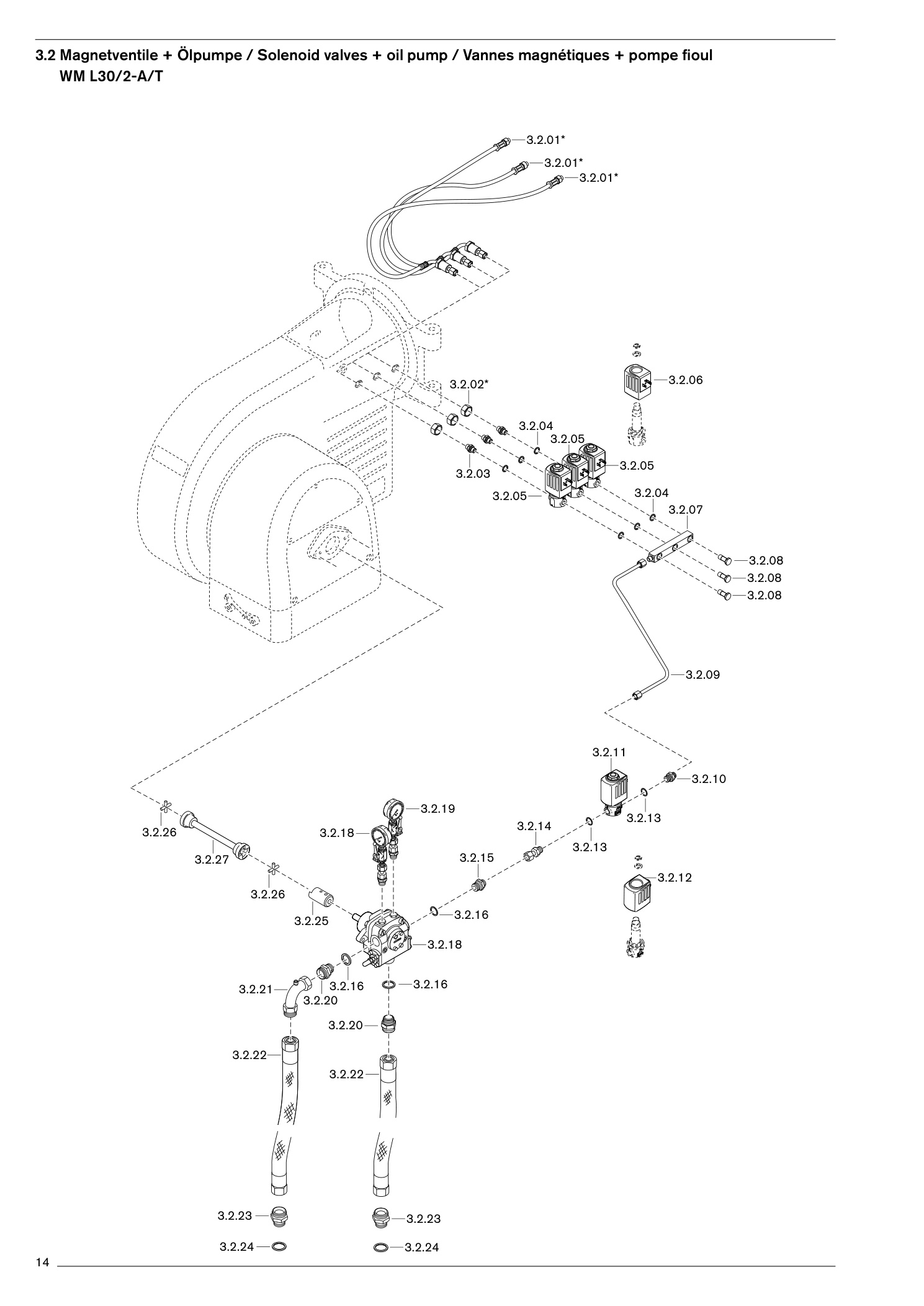

| 3.1.01 | Druckschlauch DN 6 700 mm, 6-LL M10 x 1* | 21030110012 | Im Shop suchenPDF S. 13 |
| 3.1.02 | Sechskantmutter M16 x 1,5* | 21010410087 | Im Shop suchenPDF S. 13 |
| 3.1.03 | Verschraubung XGE06-LLR G 1/8 A | 452291 | Im Shop suchenPDF S. 13 |
| 3.1.04 | Dichtring A 10 x 13,5 x 1 DIN 7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.1.05 | Magnetventil 6027 NC DN3 220-240 V 50 Hz | 604800 | Im Shop suchenPDF S. 13 |
| 3.1.06 | Magnetspule 220-240 V 50 Hz | 604750 | Im Shop suchenPDF S. 13 |
| 3.1.07 | Verteilerstück | 21131413017 | Im Shop suchenPDF S. 13 |
| 3.1.08 | Hohlschraube G 1/8 A mit Drosselbl. 1,6 | 15570713052 | Im Shop suchenPDF S. 13 |
| 3.1.09 | Ölleitung 10 x 1 | 21131406018 | Im Shop suchenPDF S. 13 |
| 3.1.10 | Verschraubung XGE 10-LR G 1/4 A | 452253 | Im Shop suchenPDF S. 13 |
| 3.1.11 | Magnetventil 6027 NC DN3,5 220-240V 50Hz | 604870 | Im Shop suchenPDF S. 13 |
| 3.1.12 | Magnetspule 220-240 V 50 Hz | 604750 | Im Shop suchenPDF S. 13 |
| 3.1.13 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.1.14 | Einschraubstutzen 10 x G 1/4 x 50 | 15110126012 | Im Shop suchenPDF S. 13 |
| 3.1.15 | Verschraubung XGE 10-LR G 1/4 A | 452253 | Im Shop suchenPDF S. 13 |
| 3.1.16 | Pumpe J 7 CCE 1002 4P | 601943 | Im Shop suchenPDF S. 13 |
| 3.1.16 | Pumpe J 7 CCE 1002 4PSieb-C und Deckeldichtung Set für J-Pumpe | 601939 | Im Shop suchenPDF S. 13 |
| 3.1.17 | Dichtring A 21 x 26 x 1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.1.18 | Einschraubstutzen DN13 G1/2 x G1/2 x 37 | 11151200037 | Im Shop suchenPDF S. 13 |
| 3.1.19 | Rohrbogen DN13 G1/2 x G1/2 x G1/8 | 453250 | Im Shop suchenPDF S. 13 |
| 3.1.20 | Ölschlauch DN131000 mm | 491019 | Im Shop suchenPDF S. 13 |
| 3.1.20 | Ölschlauch DN131300 mm | 491031 | Im Shop suchenPDF S. 13 |
| 3.1.21 | Pumpenkupplung 35 x 36 x 11 | 11101109022 | Im Shop suchenPDF S. 13 |
| 3.1.22 | Kupplungskreuz | 11115109017 | Im Shop suchenPDF S. 13 |
| 3.1.23 | Kupplungsmittelstück 301,4 mm | 21832409022 | Im Shop suchenPDF S. 13 |
| 3.2.01 | Druckschlauch DN 6 700 mm, 6-LL M10 x 1* | 21030110012 | Im Shop suchenPDF S. 15 |
| 3.2.02 | Sechskantmutter M16 x 1,5* | 21010410087 | Im Shop suchenPDF S. 15 |
| 3.2.03 | Verschraubung XGE06-LLR G 1/8 A | 452291 | Im Shop suchenPDF S. 15 |
| 3.2.04 | Dichtring A 10 x 13,5 x 1 DIN 7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 3.2.05 | Magnetventil 6027 NC DN3 220-240V 50Hz | 604800 | Im Shop suchenPDF S. 15 |
| 3.2.06 | Magnetspule 220-240V 50Hz | 604750 | Im Shop suchenPDF S. 15 |
| 3.2.07 | Verteilerstück | 21131413017 | Im Shop suchenPDF S. 15 |
| 3.2.08 | Hohlschraube G 1/8 A mit Drosselbl. 1,6 | 15570713052 | Im Shop suchenPDF S. 15 |
| 3.2.09 | Ölleitung 10 x 1 TA-Pumpe | 21131406028 | Im Shop suchenPDF S. 15 |
| 3.2.10 | Verschraubung XGE 10-LR G 1/4 A | 452253 | Im Shop suchenPDF S. 15 |
| 3.2.11 | Magnetventil 6027 NC DN3,5 220-240V 50Hz | 604870 | Im Shop suchenPDF S. 15 |
| 3.2.12 | Magnetspule 220-240V 50Hz | 604750 | Im Shop suchenPDF S. 15 |
| 3.2.13 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 3.2.14 | Einschraubstutzen 10 x G 1/4 x 50 | 15110126012 | Im Shop suchenPDF S. 15 |
| 3.2.15 | Verschraubung XGE 10-LR G 1/4 A | 452253 | Im Shop suchenPDF S. 15 |
| 3.2.16 | Dichtring A 21 x 26 x DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 3.2.17 | Pumpe TA2C 4010-7W | 601050 | Im Shop suchenPDF S. 15 |
| 3.2.18 | Manometer -1 bis +9 bar mit Kugelhahn | 12136485030 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 3.2.19 | Manometer 0 bis 40 bar mit Kugelhahn | 11000282022 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 3.2.20 | Einschraubstutzen DN20 M30 x 1,5 x G 1/2 | 11265400017 | Im Shop suchenPDF S. 15 |
| 3.2.21 | Rohrbogen | 453251 | Im Shop suchenPDF S. 15 |
| 3.2.22 | Ölschlauch DN201000 mm | 491137 | Im Shop suchenPDF S. 15 |
| 3.2.22 | Ölschlauch DN201300 mm | 491033 | Im Shop suchenPDF S. 15 |
| 3.2.23 | Einschraubstutzen DN 20 M30 x 1,5 x G1 | 11215100057 | Im Shop suchenPDF S. 15 |
| 3.2.24 | Dichtring A33 x 39 x 2 DIN 7603 CU | 440032 | Im Shop suchenPDF S. 15 |
| 3.2.25 | Pumpenkupplung 54,3 x D35 Bohrung 12 | 21832409012 | Im Shop suchenPDF S. 15 |
| 3.2.26 | Kupplungskreuz | 11115109017 | Im Shop suchenPDF S. 15 |
| 3.2.27 | Kupplungsmittelstück 301,4 mm | 21832409022 | Im Shop suchenPDF S. 15 |
4. Sachgruppe 4
74 Ersatzteil-Zuordnungen

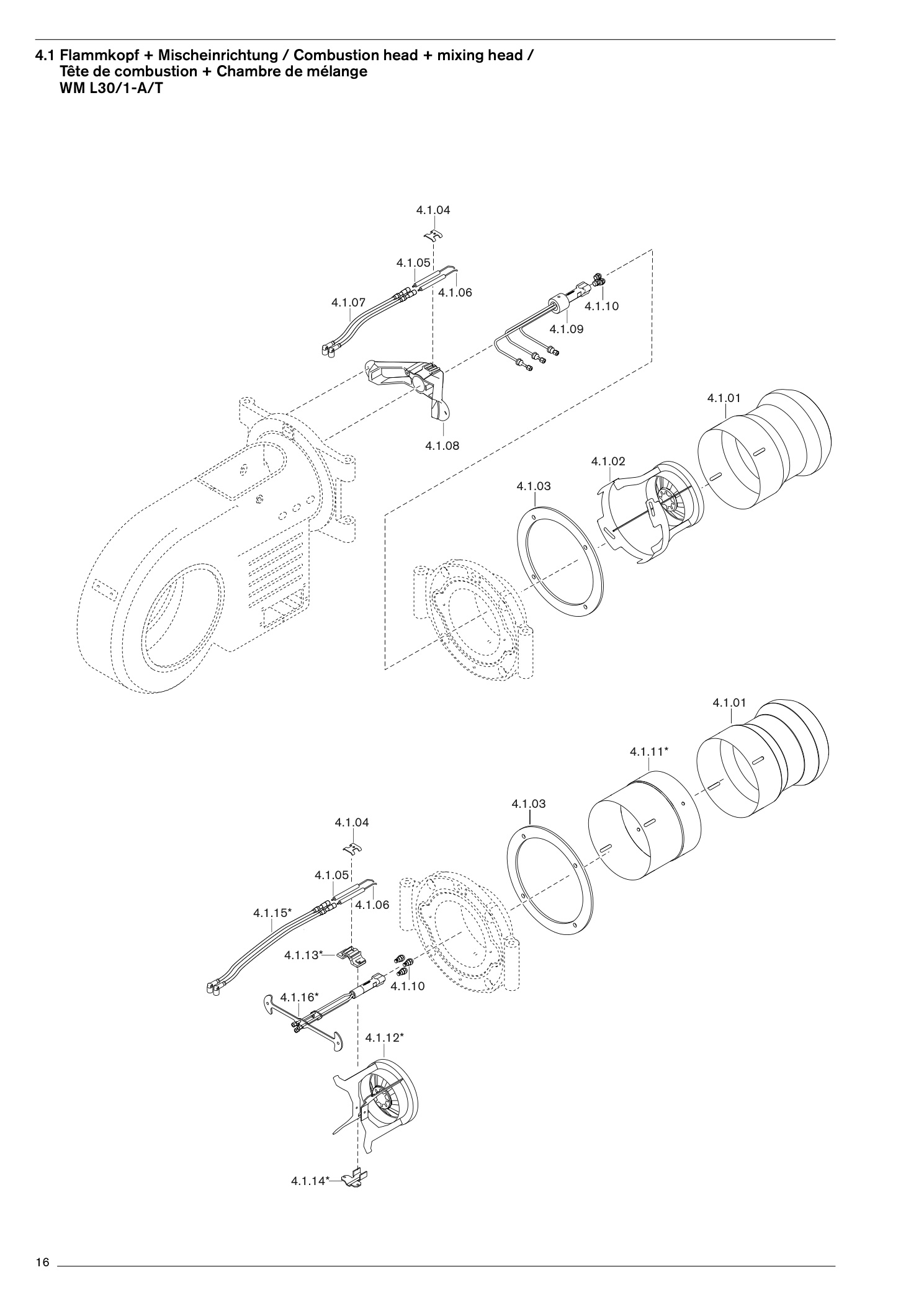

Bildübersicht / Explosionszeichnung

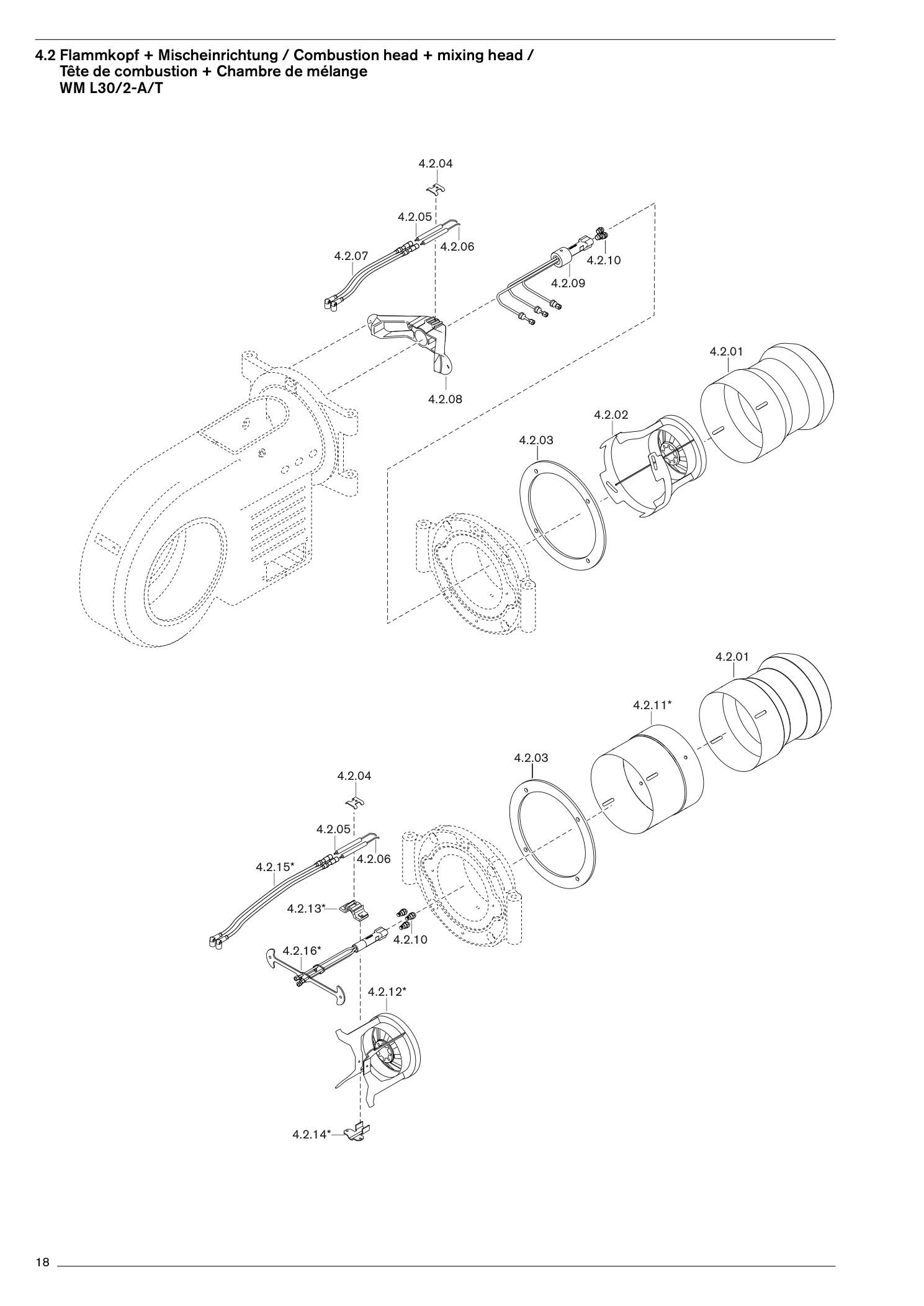

| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1.01 | Flammrohr WM-L30/1 | 21131314012 | Im Shop suchenPDF S. 17 |
| 4.1.02 | Stauscheibe 222K x 45 WM-L30/1+2 | 21131414022 | Im Shop suchenPDF S. 17 |
| 4.1.03 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 17 |
| 4.1.04 | Zündelektrodenhalter | 21110410107 | Im Shop suchenPDF S. 17 |
| 4.1.05 | Zündelektrode links | 21831411027 | Im Shop suchenPDF S. 17 |
| 4.1.06 | Zündelektrode rechts | 21831411017 | Im Shop suchenPDF S. 17 |
| 4.1.07 | Zündleitung 11 / 4,1 / 600 mm | 21110411052 | Im Shop suchenPDF S. 17 |
| 4.1.08 | Düsenkreuz | 21131410017 | Im Shop suchenPDF S. 17 |
| 4.1.09 | Düsenkopf | 21131410012 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil6,00 gph 60°SS Steinen | 612225 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil6,50 gph 60°SS Steinen | 612226 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil7,00 gph 60°SS Steinen | 612227 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil7,50 gph 60°SS Steinen | 612228 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil8,00 gph 60°SS Steinen | 612229 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil9,00 gph 60°SS Steinen | 612231 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil10,00 gph 60°SS Steinen | 612233 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil11,00 gph 60°SS Steinen | 612234 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil12,00 gph 60°SS Steinen | 612235 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil13,00 gph 60°SS Steinen | 612236 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil14,00 gph 60°SS Steinen | 612237 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil15,00 gph 60°SS Steinen | 612238 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil16,00 gph 60°SS Steinen | 612239 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil18,00 gph 60°SS Steinen | 612240 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil20,00 gph 60°SS Steinen | 612241 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil22,00 gph 60°SS Steinen | 612242 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil24,00 gph 60°SS Steinen | 612243 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil26,00 gph 60°SS Steinen | 612244 | Im Shop suchenPDF S. 17 |
| 4.1.10 | Öldüsen Oil28,00 gph 60°PLP Monarch | 602234 | Im Shop suchenPDF S. 17 |
| 4.1.11 | Verlängerungsrohr Extension150 mm verlängert* | 21731414117 | Im Shop suchenPDF S. 17 |
| 4.1.11 | Verlängerungsrohr Extension300 mm verlängert* | 21731414127 | Im Shop suchenPDF S. 17 |
| 4.1.12 | Stauscheibe* | 21131414032 | Im Shop suchenPDF S. 17 |
| 4.1.13 | Düsenkreuz für Verlängerung* | 21010410067 | Im Shop suchenPDF S. 17 |
| 4.1.14 | Halteblech Stauscheibe/Düsenkopf* | 21010414197 | Im Shop suchenPDF S. 17 |
| 4.1.15 | Zündleitung 11/4,1 Ignition800 mm (für 150 mm Verlängerung)* | 21820411082 | Im Shop suchenPDF S. 17 |
| 4.1.15 | Zündleitung 11/4,1 Ignition1000 mm (für 300 mm Verlängerung)* | 21820411102 | Im Shop suchenPDF S. 17 |
| 4.1.16 | Düsenkopf WM-L30 Ausf. T Nozzle150 mm verlängert* | 21131410022 | Im Shop suchenPDF S. 17 |
| 4.1.16 | Düsenkopf WM-L30 Ausf. T Nozzle300 mm verlängert* | 21131410032 | Im Shop suchenPDF S. 17 |
| 4.2.01 | Flammrohr WM-L30/2 | 21131414012 | Im Shop suchenPDF S. 19 |
| 4.2.02 | Stauscheibe 222K x 45 | 21131414022 | Im Shop suchenPDF S. 19 |
| 4.2.03 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 19 |
| 4.2.04 | Zündelektrodenhalter | 21110410107 | Im Shop suchenPDF S. 19 |
| 4.2.05 | Zündelektrode links | 21831411027 | Im Shop suchenPDF S. 19 |
| 4.2.06 | Zündelektrode rechts | 21831411017 | Im Shop suchenPDF S. 19 |
| 4.2.07 | Zündleitung 11 / 4,1 / 600 mm | 21110411052 | Im Shop suchenPDF S. 19 |
| 4.2.08 | Düsenkreuz | 21131410017 | Im Shop suchenPDF S. 19 |
| 4.2.09 | Düsenkopf | 21131410012 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil7,00 gph 60°SS Steinen | 612227 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil7,50 gph 60°SS Steinen | 612228 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil8,00 gph 60°SS Steinen | 612229 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil9,00 gph 60°SS Steinen | 612231 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil10,00 gph 60°SS Steinen | 612233 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil11,00 gph 60°SS Steinen | 612234 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil12,00 gph 60°SS Steinen | 612235 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil13,00 gph 60°SS Steinen | 612236 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil14,00 gph 60°SS Steinen | 612237 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil15,00 gph 60°SS Steinen | 612238 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil16,00 gph 60°SS Steinen | 612239 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil18,00 gph 60°SS Steinen | 612240 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil20,00 gph 60°SS Steinen | 612241 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil22,00 gph 60°SS Steinen | 612242 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil24,00 gph 60°SS Steinen | 612243 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil26,00 gph 60°SS Steinen | 612244 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil28,00 gph 60°PLP Monarch | 602234 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil30,00 gph 60°PLP Monarch | 602235 | Im Shop suchenPDF S. 19 |
| 4.2.10 | Öldüsen Oil35,00 gph 60°PLP Monarch | 602236 | Im Shop suchenPDF S. 19 |
| 4.2.11 | Verlängerungsrohr Extension150 mm verlängert* | 21731414117 | Im Shop suchenPDF S. 19 |
| 4.2.11 | Verlängerungsrohr Extension300 mm verlängert* | 21731414127 | Im Shop suchenPDF S. 19 |
| 4.2.12 | Stauscheibe* | 21131414032 | Im Shop suchenPDF S. 19 |
| 4.2.13 | Düsenkreuz für Verlängerung* | 21010410067 | Im Shop suchenPDF S. 19 |
| 4.2.14 | Halteblech Stauscheibe/Düsenkopf* | 21010414197 | Im Shop suchenPDF S. 19 |
| 4.2.15 | Zündleitung 11/4,1 Ignition800 mm (für 150 mm Verlängerung)* | 21820411082 | Im Shop suchenPDF S. 19 |
| 4.2.15 | Zündleitung 11/4,1 Ignition1000 mm (für 300 mm Verlängerung)* | 21820411102 | Im Shop suchenPDF S. 19 |
| 4.2.16 | Düsenkopf Nozzle150 mm verlängert* | 21131410022 | Im Shop suchenPDF S. 19 |
| 4.2.16 | Düsenkopf Nozzle300 mm verlängert* | 21131410032 | Im Shop suchenPDF S. 19 |
5. Brennergehäuse 21 Burner housing 21
22 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.01 | Schaurohrdeckel komplett | 21131401022 | Im Shop suchenPDF S. 21 |
| 5.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 21 |
| 5.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 21 |
| 5.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.06 | Schwenkflansch | 21131401067 | Im Shop suchenPDF S. 21 |
| 5.07 | Schraube M12 x 80 | 401714 | Im Shop suchenPDF S. 21 |
| 5.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 21 |
| 5.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.10 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 21 |
| 5.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 21 |
| 5.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 21 |
| 5.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 21 |
| 5.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 21 |
| 5.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 21 |
| 5.18 | Luftreglerdeckel WM30 | 21131402167 | Im Shop suchenPDF S. 21 |
| 5.19 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 21 |
| 5.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.21 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 21 |
| 5.22 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 21 |

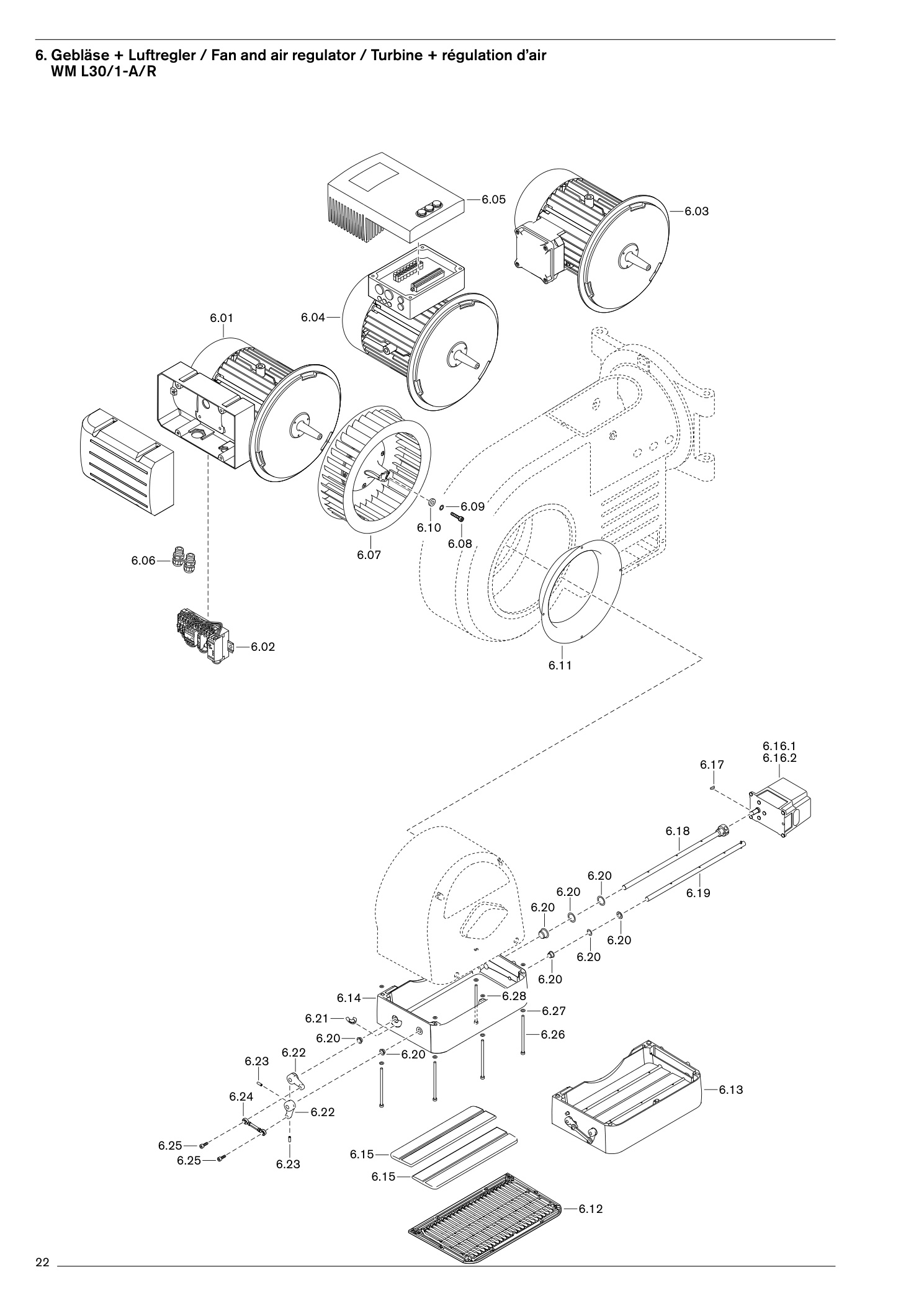

6. Gebläse + Luftregler / Fan and air regulator / Turbine +
37 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | Motor D132/170-2/7K5 380-415V 50Hz | 21531307010 | Im Shop suchenPDF S. 23 |
| 6.02 | Stern-Dreieck-KombinationYDRT2017-M 230V 50/60Hz | 21731307432 | Im Shop suchenPDF S. 23 |
| 6.02 | Stern-Dreieck-KombinationLeistungsschütz 3RT2017 230V 50/60Hz | 703109 | Im Shop suchenPDF S. 23 |
| 6.02 | Stern-Dreieck-KombinationLeistungsschütz 3RT2016 230V 50/60Hz | 703107 | Im Shop suchenPDF S. 23 |
| 6.02 | Stern-Dreieck-KombinationHilfsschalterblock seitlich 2S | 703222 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.02 | Stern-Dreieck-KombinationHilfsschalterblock seitlich 20E | 703221 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.02 | Stern-Dreieck-KombinationZeitrelais elektronisch 12-240 V | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.03 | Motor D132/170-2/7K5 380-415V 50 Hzmit Klemmbrett | 21531307020 | Im Shop suchenPDF S. 23 |
| 6.03 | Motor D132/170-2/7K5 380-415V 50 Hzfür Frequenzumrichter extern | 21531307260 | Im Shop suchenPDF S. 23 |
| 6.04 | Motor WM-D132/170-2/7K5 380-415V 50 Hz | 21531307250 | Im Shop suchenPDF S. 23 |
| 6.05 | Frequenzumrichter parametriertMotor WM-D132/170-2/7K5 für W-FM 50/54 | 31000795900 | Im Shop suchenPDF S. 23 |
| 6.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 23 |
| 6.07 | Gebläserad TS-S 335 x 104,5 S1 50Hz grün | 21131408011 | Im Shop suchenPDF S. 23 |
| 6.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.09 | Zahnscheibe J 8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 23 |
| 6.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 23 |
| 6.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 23 |
| 6.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 23 |
| 6.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 23 |
| 6.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 23 |
| 6.16.1 | Stellantrieb STE 50 3Nm (W-FM 50) | 651477 | Im Shop suchenPDF S. 23 |
| 6.16.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 23 |
| 6.16.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 23 |
| 6.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 23 |
| 6.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 23 |
| 6.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 23 |
| 6.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 23 |
| 6.23 | Schraube M5 x 10 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 23 |
| 6.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.26 | Schraube M6 x120 DIN 7500 | 409371 | Im Shop suchenPDF S. 23 |
| 6.27 | Scheibe A 6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |

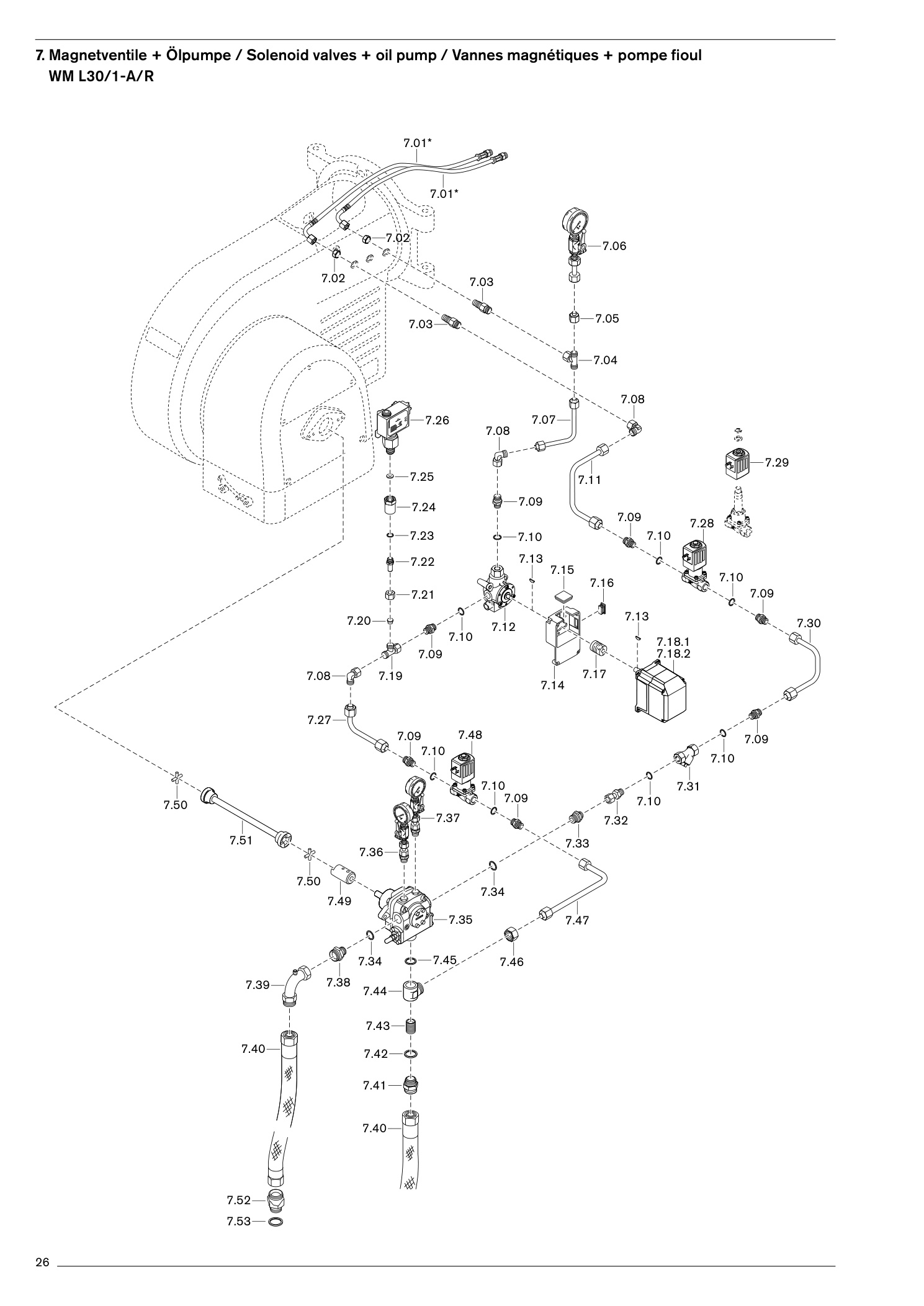

7. Magnetventile + Ölpumpe
56 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.01 | Druckschlauch DN6* | 21030110022 | Im Shop suchenPDF S. 25 |
| 7.02 | Sechskantmutter M16 x 1,5 | 21010410087 | Im Shop suchenPDF S. 25 |
| 7.03 | Schottverschraubung | 21832406017 | Im Shop suchenPDF S. 25 |
| 7.04 | Verschraubung EVT 12-PL | 452502 | Im Shop suchenPDF S. 25 |
| 7.05 | Verschlußbutzen BUZ 12-L mit Mutter | 21140413012 | Im Shop suchenPDF S. 25 |
| 7.06 | Manometer 0 bis 40 bar mit Kugelhahn | 21060406012 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.07 | Ölleitung 12 x 1,5 Schottverschr.-Ölregler | 21532406038 | Im Shop suchenPDF S. 25 |
| 7.08 | Verschraubung EVW 12-PL | 452452 | Im Shop suchenPDF S. 25 |
| 7.09 | Verschraubung XGE 12-LR G 3/8-A | 452254 | Im Shop suchenPDF S. 25 |
| 7.10 | Dichtring A 17 x 21 x 1,5 DIN 7603 Cu | 440003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.11 | Ölleitung 12 x 1,5 MV - Schottverschr. VL | 21532406028 | Im Shop suchenPDF S. 25 |
| 7.12 | Ölmengenregler Serie S3 | 21170415202 | Im Shop suchenPDF S. 25 |
| 7.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.14 | Zwischengehäuse für Ölregler Serie B | 21170415272 | Im Shop suchenPDF S. 25 |
| 7.15 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 25 |
| 7.16 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.17 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 25 |
| 7.18.1 | Stellantrieb STE 50 3 Nm (W-FM 50) | 651477 | Im Shop suchenPDF S. 25 |
| 7.18.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 25 |
| 7.18.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 25 |
| 7.19 | Verschraubung EVL 12-PL | 452552 | Im Shop suchenPDF S. 25 |
| 7.20 | Schneidring 24-VRM-L/S12-ST | 452413 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.21 | Überwurfmutter X M 12-L | 452836 | Im Shop suchenPDF S. 25 |
| 7.22 | Einschraubstutzen 12 x G 1/4 x 42 | 12146485027 | Im Shop suchenPDF S. 25 |
| 7.23 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.24 | Einschraubstutzen G1/4I x G1/2I x 40 | 29050413037 | Im Shop suchenPDF S. 25 |
| 7.25 | Dichtring C 6,2 x 17,5 Xx2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.26 | Druckwächter Typ DSB146 F931 1-10 bar | 21000013070 | Im Shop suchenPDF S. 25 |
| 7.27 | Ölleitung 12 x 1,5 Druckwächter - MV RL | 21532406048 | Im Shop suchenPDF S. 25 |
| 7.28 | Magnetventil 5406 NC DN13 110-120V 50Hz | 604820 | Im Shop suchenPDF S. 25 |
| 7.29 | Magnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 25 |
| 7.30 | Ölleitung 12 x 1,5 Schmutzfänger - MV VL | 21532406018 | Im Shop suchenPDF S. 25 |
| 7.31 | Schmutzfänger G 3/8 PN50 | 499042 | Im Shop suchenPDF S. 25 |
| 7.32 | Einschraubstutzen 12 x G3/8 x 46 vorm. | 12146485042 | Im Shop suchenPDF S. 25 |
| 7.33 | Verschraubung XGE 12-LR G 1/2-A CF | 452259 | Im Shop suchenPDF S. 25 |
| 7.34 | Dichtring A 21 x 26 x1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.35 | Pumpe TA3C 4010-7W | 601051 | Im Shop suchenPDF S. 25 |
| 7.36 | Manometer -1 bis +9 bar mit Kugelhahn | 12136485030 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.37 | Manometer 0 bis 40 bar mit Kugelhahn | 11000282022 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.38 | Einschraubstutzen DN20 M30 x 1,5 x G1/2 | 11265400017 | Im Shop suchenPDF S. 25 |
| 7.39 | Rohrbogen DN20 M30 x 1,5 G1/8 | 453251 | Im Shop suchenPDF S. 25 |
| 7.40 | Ölschlauch DN20 Oil1000 mm | 491137 | Im Shop suchenPDF S. 25 |
| 7.40 | Ölschlauch DN20 Oil1300 mm | 491033 | Im Shop suchenPDF S. 25 |
| 7.41 | Einschraubstutzen DN20 M30 x 1,5 x M26 x 1,5 | 11178206027 | Im Shop suchenPDF S. 27 |
| 7.42 | Dichtring A 27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 7.43 | Bundschraube X BSCH G 1/2 A | 450651 | Im Shop suchenPDF S. 27 |
| 7.44 | Gehäuse XDSVW18-LR | 450650 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 7.45 | Dichtkantring X DKAZ G 1/2 A | 450652 | Im Shop suchenPDF S. 27 |
| 7.46 | Überwurfmutter X M 18-L | 452803 | Im Shop suchenPDF S. 27 |
| 7.47 | Ölleitung 12 x 1,5 MV - Pumpe RL | 21532406058 | Im Shop suchenPDF S. 27 |
| 7.48 | Magnetventil 6027 NC DN10 110-120V 50Hz | 604840 | Im Shop suchenPDF S. 27 |
| 7.49 | Pumpenkupplung 54,3 x D35 Bohrung 12 | 21832409012 | Im Shop suchenPDF S. 27 |
| 7.50 | Kupplungskreuz | 11115109017 | Im Shop suchenPDF S. 27 |
| 7.51 | Kupplungsmittelstück 301,4 mm | 21832409022 | Im Shop suchenPDF S. 27 |
| 7.52 | Einschraubstutzen DN 20 M30 x 1,5 x G1 | 11215100057 | Im Shop suchenPDF S. 27 |
| 7.53 | Dichtring A33 x 39 x 2 DIN 7603 Cu | 440032 | Im Shop suchenPDF S. 27 |
8. Flammkopf + Mischeinrichtung
45 Ersatzteil-Zuordnungen

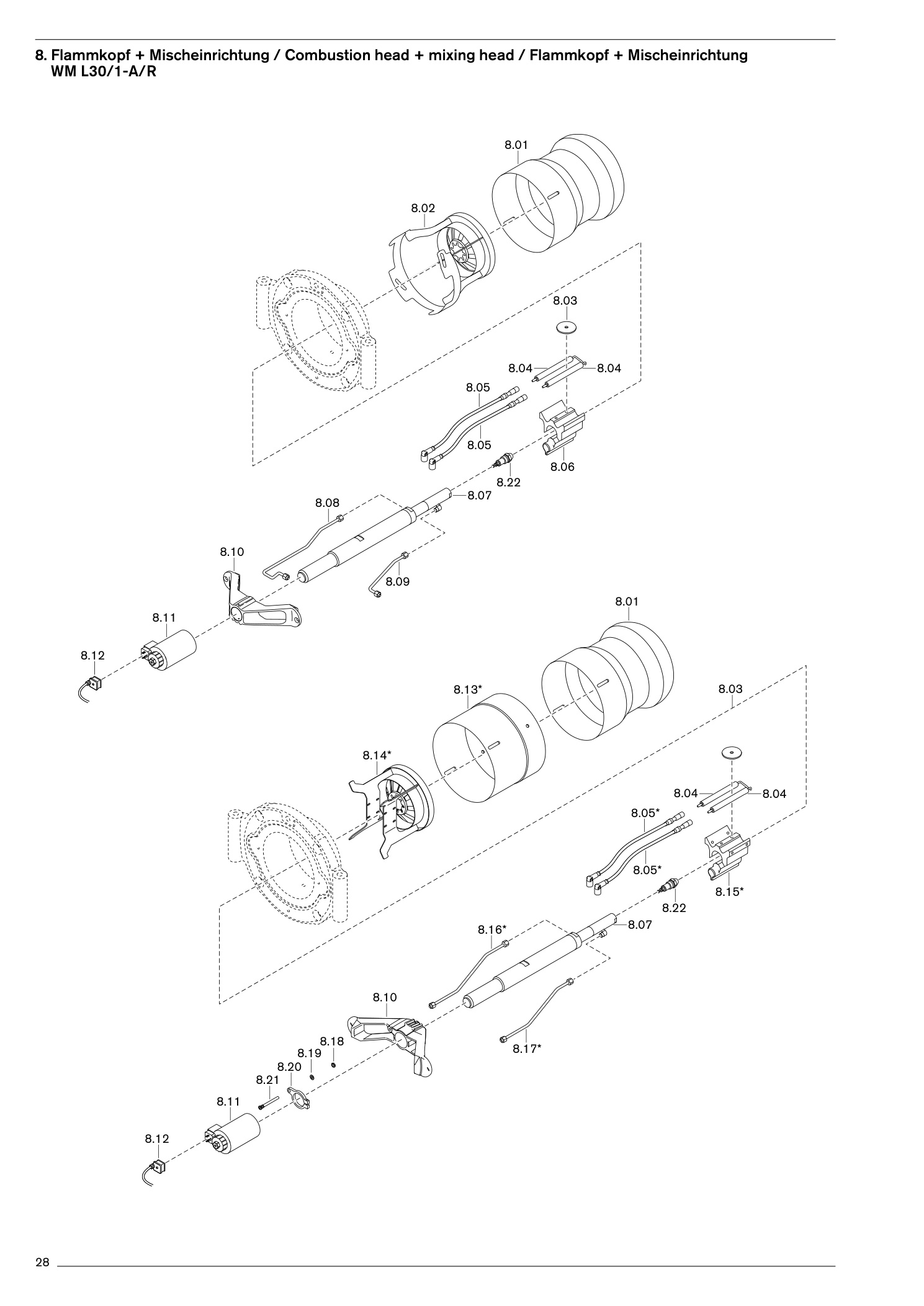

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.01 | Flammrohr WM-L30/1 | 21131314012 | Im Shop suchenPDF S. 29 |
| 8.02 | Stauscheibe 222K x 45 | 21131414022 | Im Shop suchenPDF S. 29 |
| 8.03 | Scheibe 40 x 6,6 x 2,5 | 17720514467 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 8.04 | Zündelektrode | 21832411017 | Im Shop suchenPDF S. 29 |
| 8.05 | Zündleitung 11 / 4,1600 mm (Standard) | 21110411052 | Im Shop suchenPDF S. 29 |
| 8.05 | Zündleitung 11 / 4,1800 mm (für 150 mm Verlängerung)* | 21820411082 | Im Shop suchenPDF S. 29 |
| 8.05 | Zündleitung 11 / 4,11000 mm (für 300 mm Verängerung)* | 21820411102 | Im Shop suchenPDF S. 29 |
| 8.06 | Elektrodenhalter | 21832414027 | Im Shop suchenPDF S. 29 |
| 8.07 | Düsenkopf MDK60 m. Spule 230V 50-60HzMDK60 100/W | 21531410012 | Im Shop suchenPDF S. 29 |
| 8.07 | Düsenkopf MDK60 m. Spule 230V 50-60HzMDK60 250/W für 300 mm verl.* | 21140410032 | Im Shop suchenPDF S. 29 |
| 8.08 | Ölleitung 8 x 1 VL | 21531410038 | Im Shop suchenPDF S. 29 |
| 8.09 | Ölleitung 8 x 1 RL | 21531410048 | Im Shop suchenPDF S. 29 |
| 8.10 | Düsenkreuz | 21131410017 | Im Shop suchenPDF S. 29 |
| 8.11 | Magnetspule MDK60 230V 50-60Hz ZM 280-1 | 605928 | Im Shop suchenPDF S. 29 |
| 8.12 | Steckerkabel mit MV 850 mm | 716535 | Im Shop suchenPDF S. 29 |
| 8.13 | Verlängerungsrohr 150 mm* | 21731414117 | Im Shop suchenPDF S. 29 |
| 8.13 | Verlängerungsrohr 150 mm*Verlängerungsrohr 300 mm* | 21731414127 | Im Shop suchenPDF S. 29 |
| 8.14 | Stauscheibe für Verlängerung* | 21531414012 | Im Shop suchenPDF S. 29 |
| 8.15 | Elektrodenhalter für Verlängerung* | 21531414027 | Im Shop suchenPDF S. 29 |
| 8.16 | Ölleitung 8 x 1 VLfür 150 mm verlängert* | 21531410058 | Im Shop suchenPDF S. 29 |
| 8.16 | Ölleitung 8 x 1 VLfür 300 mm verlängert* | 21531410078 | Im Shop suchenPDF S. 29 |
| 8.17 | Ölleitung 8 x 1 RL*für 150 mm verlängert* | 21531410068 | Im Shop suchenPDF S. 29 |
| 8.17 | Ölleitung 8 x 1 RL*für 300 mm verlängert* | 21531410088 | Im Shop suchenPDF S. 29 |
| 8.18 | Sechskantmutter BM8 DIN 439 -5* | 411402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 8.19 | Sicherungsscheibe 8 DIN 6799* | 431614 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 8.20 | Klemmring MDK60* | 21531410057 | Im Shop suchenPDF S. 29 |
| 8.21 | Einstellbolzen M8* | 21531410067 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 125 kg S4 50 ° | 612975 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 140 kg S4 50 ° | 612976 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 160 kg S4 50 ° | 612977 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 180 kg S4 50 ° | 612978 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 200 kg S4 50 ° | 612979 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 225 kg S4 50 ° | 612980 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 250 kg S4 50 ° | 612981 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 275 kg S4 50 ° | 612982 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 300 kg S4 50 ° | 612983 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 125 kg S5 50 ° V | 612811 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 140 kg S5 50 ° V | 612812 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 160 kg S5 50 ° V | 612813 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 180 kg S5 50 ° V | 612814 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 200 kg S5 50 ° V | 612815 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 225 kg S5 50 ° V | 612816 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 250 kg S5 50 ° V | 612817 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 275 kg S5 50 ° V | 612818 | Im Shop suchenPDF S. 29 |
| 8.22 | RegeldüseW 300 kg S5 50 ° V | 612819 | Im Shop suchenPDF S. 29 |
9. Brennergehäuse / Burner housing
23 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.01 | Schaurohrdeckel WM30 komplett | 21131401022 | Im Shop suchenPDF S. 31 |
| 9.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 31 |
| 9.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 31 |
| 9.03 | Verschlussklappe SchaurohrdeckelFedermutter 4 x 9 | 412509 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 9.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 9.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 9.06 | Schwenkflansch | 21131401067 | Im Shop suchenPDF S. 31 |
| 9.07 | Schraube M12 x 80 | 401714 | Im Shop suchenPDF S. 31 |
| 9.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 31 |
| 9.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 9.10 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 31 |
| 9.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 31 |
| 9.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 31 |
| 9.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 31 |
| 9.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 31 |
| 9.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 9.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 9.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 31 |
| 9.18 | Luftreglerdeckel | 21131402167 | Im Shop suchenPDF S. 31 |
| 9.19 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 31 |
| 9.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 9.21 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 31 |
| 9.22 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 31 |

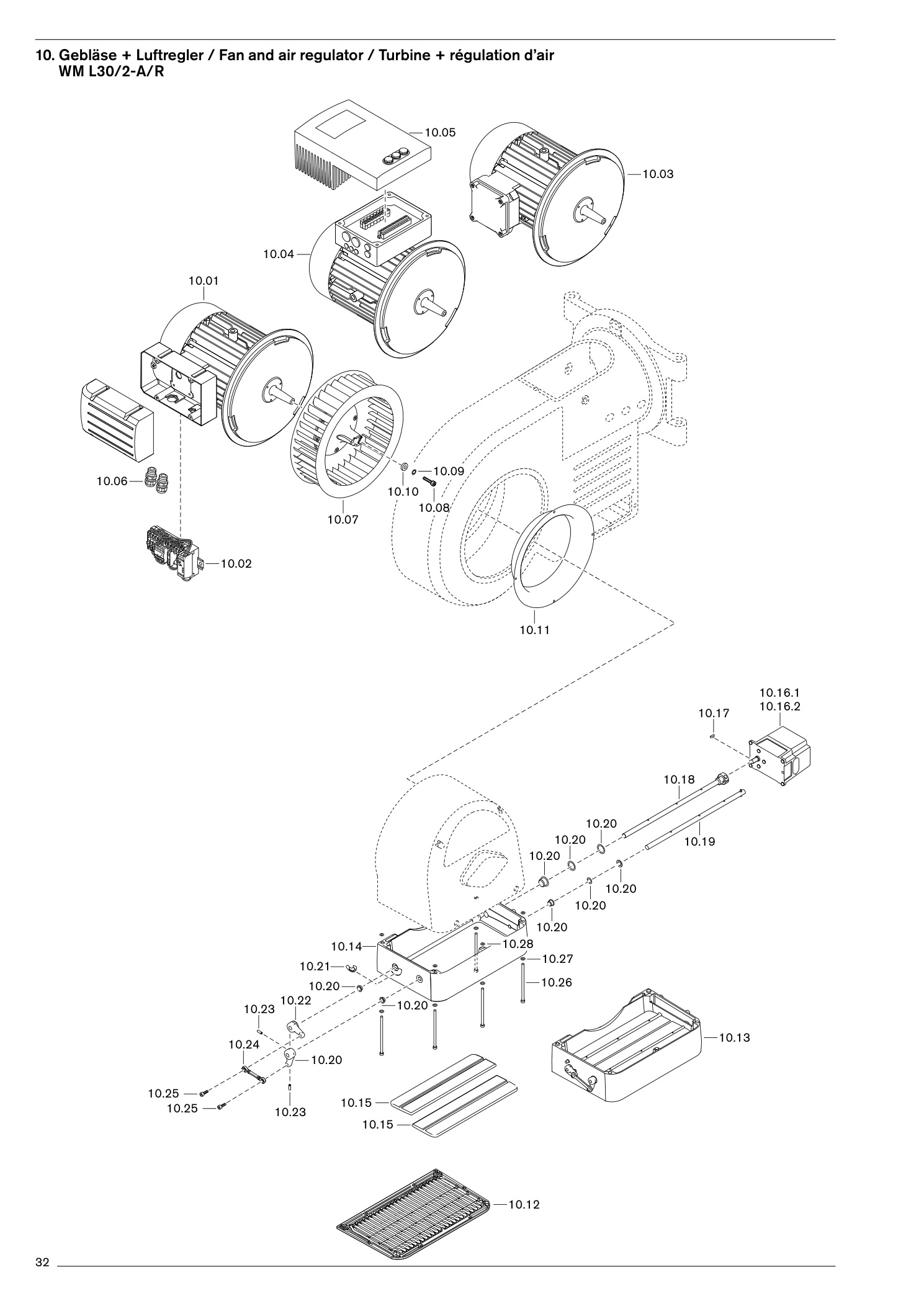

10. Gebläse + Luftregler / Fan and air regulator / Turbine +
35 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 10.01 | Motor WM-D132/210-2/10K0 380-415V 50Hz | 21531507010 | Im Shop suchenPDF S. 33 |
| 10.02 | Stern-Dreieck-KombinationYDRT2025-M 230V 50/60Hz | 21731307382 | Im Shop suchenPDF S. 33 |
| 10.02 | Stern-Dreieck-KombinationLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 33 |
| 10.02 | Stern-Dreieck-KombinationHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 33 |
| 10.02 | Stern-Dreieck-KombinationZeitrelais elektronisch 12-240 V | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 10.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzmit Klemmbrett | 21531507020 | Im Shop suchenPDF S. 33 |
| 10.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzfür Frequenzumrichter extern | 21531507270 | Im Shop suchenPDF S. 33 |
| 10.04 | Motor WM-D132/210-2/10K0 380-415V 50Hz | 21531507290 | Im Shop suchenPDF S. 33 |
| 10.05 | Frequenzumrichter parametriet | 31000795900 | Im Shop suchenPDF S. 33 |
| 10.06 | Kabelverschraubung-Set | 21110401502 | Im Shop suchenPDF S. 33 |
| 10.07 | Gebläserad TS-S 348 x 104,5 S1 50Hz schw. | 21131408021 | Im Shop suchenPDF S. 33 |
| 10.08 | Scheibe M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 10.09 | Zahnscheibe J8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 10.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 33 |
| 10.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 33 |
| 10.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 33 |
| 10.12 | AnsauggitterSchraube M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 10.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 33 |
| 10.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 33 |
| 10.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 33 |
| 10.16.1 | Stellantrieb STE 50 3Nm (W-FM 50) | 651477 | Im Shop suchenPDF S. 33 |
| 10.16.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 33 |
| 10.16.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett | 21760512052 | Im Shop suchenPDF S. 33 |
| 10.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 10.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 33 |
| 10.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 33 |
| 10.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 33 |
| 10.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 10.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 33 |
| 10.23 | Schraube M5 x12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 10.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 33 |
| 10.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 10.26 | Schraube M6 x120 DIN 7500 | 409371 | Im Shop suchenPDF S. 33 |
| 10.27 | Scheibe A 6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 10.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
11. Magnetventile + Ölpumpe
56 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 11.01 | Druckschlauch DN6* | 21030110022 | Im Shop suchenPDF S. 35 |
| 11.02 | Sechskantmutter M16 x 1,5 | 21010410087 | Im Shop suchenPDF S. 35 |
| 11.03 | Schottverschraubung | 21832406017 | Im Shop suchenPDF S. 35 |
| 11.04 | Verschraubung EVT 12LOMD | 452502 | Im Shop suchenPDF S. 35 |
| 11.05 | Verschlußbutzen BUZ 12-L mit Mutter | 21140413012 | Im Shop suchenPDF S. 35 |
| 11.06 | Manometer 0 bis 40 bar mit Kugelhahn | 21060406012 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 11.07 | Ölleitung 12 x 1,5 Schottverschr.-Ölregler | 21532406038 | Im Shop suchenPDF S. 35 |
| 11.08 | Verschraubung EVW 12LOMD | 452452 | Im Shop suchenPDF S. 35 |
| 11.09 | Verschraubung XGE 12-PLR G3/8-A | 452254 | Im Shop suchenPDF S. 35 |
| 11.10 | Dichtring A 17 x 21 x 1,5 DIN 7603 Cu | 440003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 11.11 | Ölleitung 12 x 1,5 MV - Schottverschr. VL | 21532406028 | Im Shop suchenPDF S. 35 |
| 11.12 | Ölmengenregler Serie S3 | 21170415202 | Im Shop suchenPDF S. 35 |
| 11.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 11.14 | Zwischengehäuse für Ölregler Serie B | 21170415272 | Im Shop suchenPDF S. 35 |
| 11.15 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 35 |
| 11.16 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 11.17 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 35 |
| 11.18.1 | Stellantrieb STE 50 3 Nm (W-FM 50) | 651477 | Im Shop suchenPDF S. 35 |
| 11.18.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 35 |
| 11.18.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett | 21760512042 | Im Shop suchenPDF S. 35 |
| 11.18.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett | 21760512052 | Im Shop suchenPDF S. 35 |
| 11.19 | Verschraubung EVL 12-PL | 452552 | Im Shop suchenPDF S. 35 |
| 11.20 | Schneidring 24-VRM-L/S12-ST | 452413 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 11.21 | Überwurfmutter M12LX | 452836 | Im Shop suchenPDF S. 35 |
| 11.22 | Einschraubstutzen 12 x G 1/4 x 42 | 12146485027 | Im Shop suchenPDF S. 35 |
| 11.23 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 11.24 | Einschraubstutzen G1/4I x G1/2I x 40 | 29050413037 | Im Shop suchenPDF S. 35 |
| 11.25 | Dichtring C 6,2 x 17,5 x 2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 11.26 | Druckwächter Typ DSB146 F931 1-10 bar | 21000013070 | Im Shop suchenPDF S. 35 |
| 11.27 | Ölleitung 12 x 1,5 Druckwächter - MV RL | 21532406048 | Im Shop suchenPDF S. 35 |
| 11.28 | Magnetventil 5406 NC DN13 110-120V 50Hz | 604820 | Im Shop suchenPDF S. 35 |
| 11.29 | Magnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 35 |
| 11.30 | Ölleitung 12 x 1,5 Schmutzfänger - MV VL | 21532406018 | Im Shop suchenPDF S. 35 |
| 11.31 | Schmutzfänger G 3/8 PN50 | 499042 | Im Shop suchenPDF S. 35 |
| 11.32 | Einschraubstutzen 12 x G3/8 x 46 vorm. | 12146485042 | Im Shop suchenPDF S. 35 |
| 11.33 | Verschraubung XGE 12-LR G 1/2-A CF | 452259 | Im Shop suchenPDF S. 35 |
| 11.34 | Dichtring A 21 x 26 x1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 11.35 | Pumpe TA4C 4010-7W | 601052 | Im Shop suchenPDF S. 35 |
| 11.36 | Manometer -1 bis +9 bar mit Kugelhahn | 12136485030 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 11.37 | Manometer 0 bis 40 bar mit Kugelhahn | 11000282022 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 11.38 | Einschraubstutzen DN25 M38 x 1,5 x G1/2 | 18117406017 | Im Shop suchenPDF S. 35 |
| 11.39 | Rohrbogen DN25 M38 x 1,5 x M38 x 1,5 x G1/8 | 453252 | Im Shop suchenPDF S. 35 |
| 11.40 | Ölschlauch DN251300 mm | 491035 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 11.41 | Einschraubstutzen DN 25 M38 x 1,5 x M26 x1,5 | 18117406027 | Im Shop suchenPDF S. 37 |
| 11.42 | Dichtring A27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 11.43 | Bundschraube X BSCH G 1/2 A | 450651 | Im Shop suchenPDF S. 37 |
| 11.44 | Gehäuse XDSVW18-LR | 450650 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 11.45 | Dichtkantring | 450652 | Im Shop suchenPDF S. 37 |
| 11.46 | Überwurfmutter M18LX | 452803 | Im Shop suchenPDF S. 37 |
| 11.47 | Ölleitung 12 x1,5 MV - Pumpe RL | 21532406058 | Im Shop suchenPDF S. 37 |
| 11.48 | Magnetventil 6027 NC DN10 110-120V 50Hz | 604840 | Im Shop suchenPDF S. 37 |
| 11.49 | Pumpenkupplung 54,3 x D35 Bohrung 12 | 21832409012 | Im Shop suchenPDF S. 37 |
| 11.50 | Kupplungskreuz | 11115109017 | Im Shop suchenPDF S. 37 |
| 11.51 | Kupplungsmittelstück 301,4 mm | 21832409022 | Im Shop suchenPDF S. 37 |
| 11.52 | Einschraubstutzen DN 25 M38 x 1,5 x G1 | 12236200077 | Im Shop suchenPDF S. 37 |
| 11.53 | Dichtring A33 x 39 x 2 DIN 7603 Cu | 440032 | Im Shop suchenPDF S. 37 |

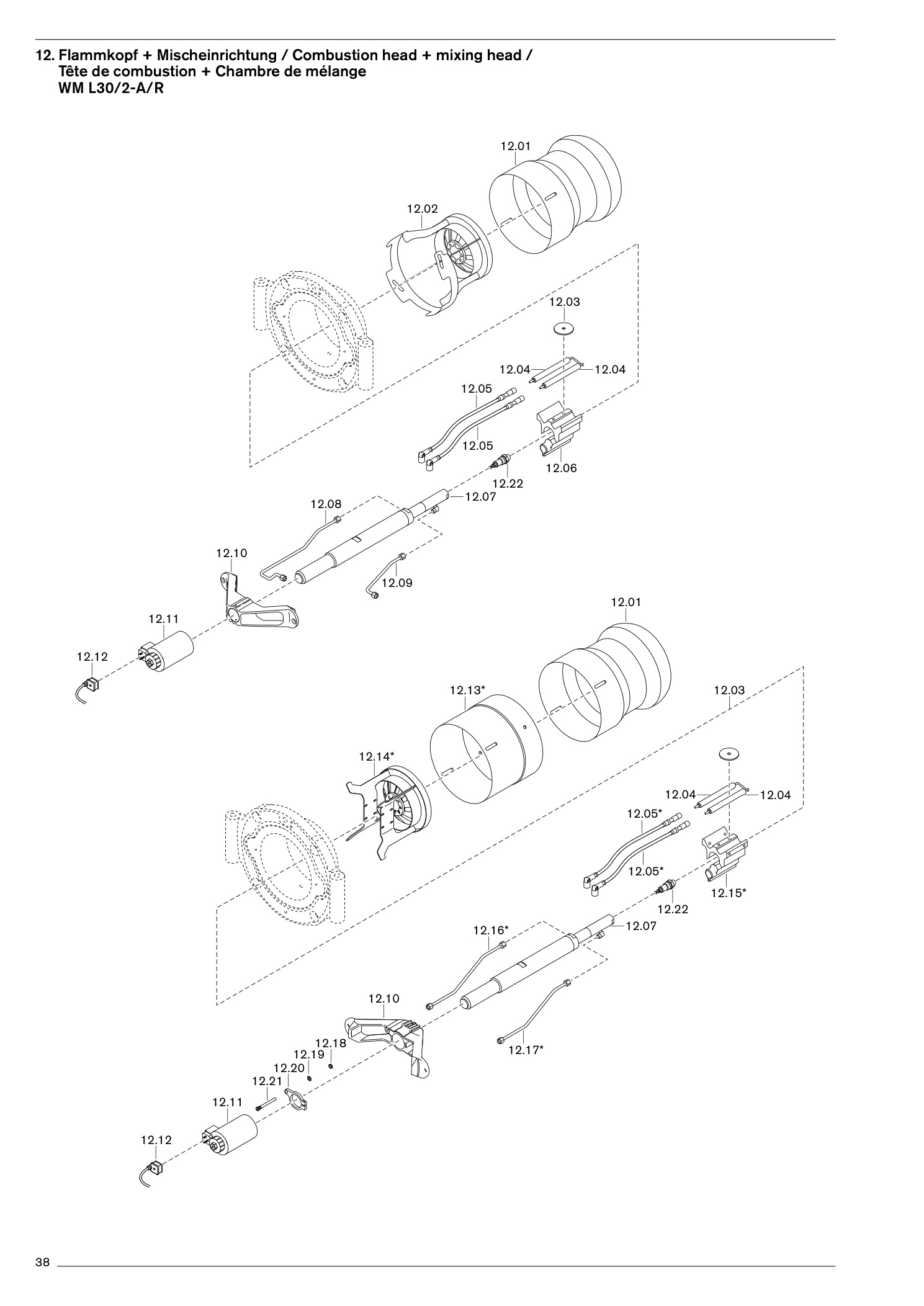

12. Flammkopf + Mischeinrichtung
47 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 12.01 | Flammrohr WM-L30/2 | 21131414012 | Im Shop suchenPDF S. 39 |
| 12.02 | Stauscheibe 222K x 45 | 21131414022 | Im Shop suchenPDF S. 39 |
| 12.03 | Scheibe 40 x 6,6 x 2,5 | 17720514467 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 12.04 | Zündelektrode | 21832411017 | Im Shop suchenPDF S. 39 |
| 12.05 | Zündleitung 11 / 4,1600 mm (Standard) | 21110411052 | Im Shop suchenPDF S. 39 |
| 12.05 | Zündleitung 11 / 4,1800 mm (für 150 mm Verlängerung)* | 21820411082 | Im Shop suchenPDF S. 39 |
| 12.05 | Zündleitung 11 / 4,11000 mm (für 300 mm Verlängerung)* | 21820411102 | Im Shop suchenPDF S. 39 |
| 12.06 | Elektrodenhalter | 21832414027 | Im Shop suchenPDF S. 39 |
| 12.07 | Düsenkopf MDK60 m. Spule 230V 50-60HzMDK60 100/W | 21531410012 | Im Shop suchenPDF S. 39 |
| 12.07 | Düsenkopf MDK60 m. Spule 230V 50-60HzMDK60 250/W (für 300 mm Verlängerung)* | 21140410032 | Im Shop suchenPDF S. 39 |
| 12.08 | Ölleitung 8 x 1 VL | 21531410038 | Im Shop suchenPDF S. 39 |
| 12.09 | Ölleitung 8 x 1 RL | 21531410048 | Im Shop suchenPDF S. 39 |
| 12.10 | Düsenkreuz | 21131410017 | Im Shop suchenPDF S. 39 |
| 12.11 | Magnetspule MDK60 230V 50-60Hz ZM 280-1 | 605928 | Im Shop suchenPDF S. 39 |
| 12.12 | Steckdose mit MV 850 mm | 716535 | Im Shop suchenPDF S. 39 |
| 12.13 | Verlängerungsrohr150 mm verlängert* | 21731414117 | Im Shop suchenPDF S. 39 |
| 12.13 | Verlängerungsrohr300 mm verlängert* | 21731414127 | Im Shop suchenPDF S. 39 |
| 12.14 | Stauscheibe für Verlängerung* | 21531414012 | Im Shop suchenPDF S. 39 |
| 12.15 | Elektrodenhalter für Verlängerung* | 21531414027 | Im Shop suchenPDF S. 39 |
| 12.16 | Ölleitung 8 x 1 VL Oil150 mm verlängert* | 21531410058 | Im Shop suchenPDF S. 39 |
| 12.16 | Ölleitung 8 x 1 VL Oil300 mm verlängert* | 21531410078 | Im Shop suchenPDF S. 39 |
| 12.17 | Ölleitung 8 x 1 RL Oil150 mm verlängert* | 21531410068 | Im Shop suchenPDF S. 39 |
| 12.17 | Ölleitung 8 x 1 RL Oil300 mm verlängert* | 21531410088 | Im Shop suchenPDF S. 39 |
| 12.18 | Sechskantmutter BM8 DIN 439 -5* | 411402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 12.19 | Sicherungsscheibe 8 DIN 6799* | 431614 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 12.20 | Klemmring MDK60* | 21531410057 | Im Shop suchenPDF S. 39 |
| 12.21 | Einstellbolzen M8* | 21531410067 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 160 kg S4 50 ° | 612977 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 180 kg S4 50 ° | 612978 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 200 kg S4 50 ° | 612979 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 225 kg S4 50 ° | 612980 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 250 kg S4 50 ° | 612981 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 275 kg S4 50 ° | 612982 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 300 kg S4 50 ° | 612983 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 330 kg S4 50 ° | 612984 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 360 kg S4 50 ° | 612985 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 390 kg S4 50 ° | 612990 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 160 kg S5 50 ° V | 612813 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 180 kg S5 50 ° V | 612814 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 200 kg S5 50 ° V | 612815 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 225 kg S5 50 ° V | 612816 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 250 kg S5 50 ° V | 612817 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 275 kg S5 50 ° V | 612818 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 300 kg S5 50 ° V | 612819 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 330 kg S5 50 ° V | 612820 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 360 kg S5 50 ° V | 612821 | Im Shop suchenPDF S. 39 |
| 12.22 | Regeldüse SpillW 390 kg S5 50 ° V | 612822 | Im Shop suchenPDF S. 39 |

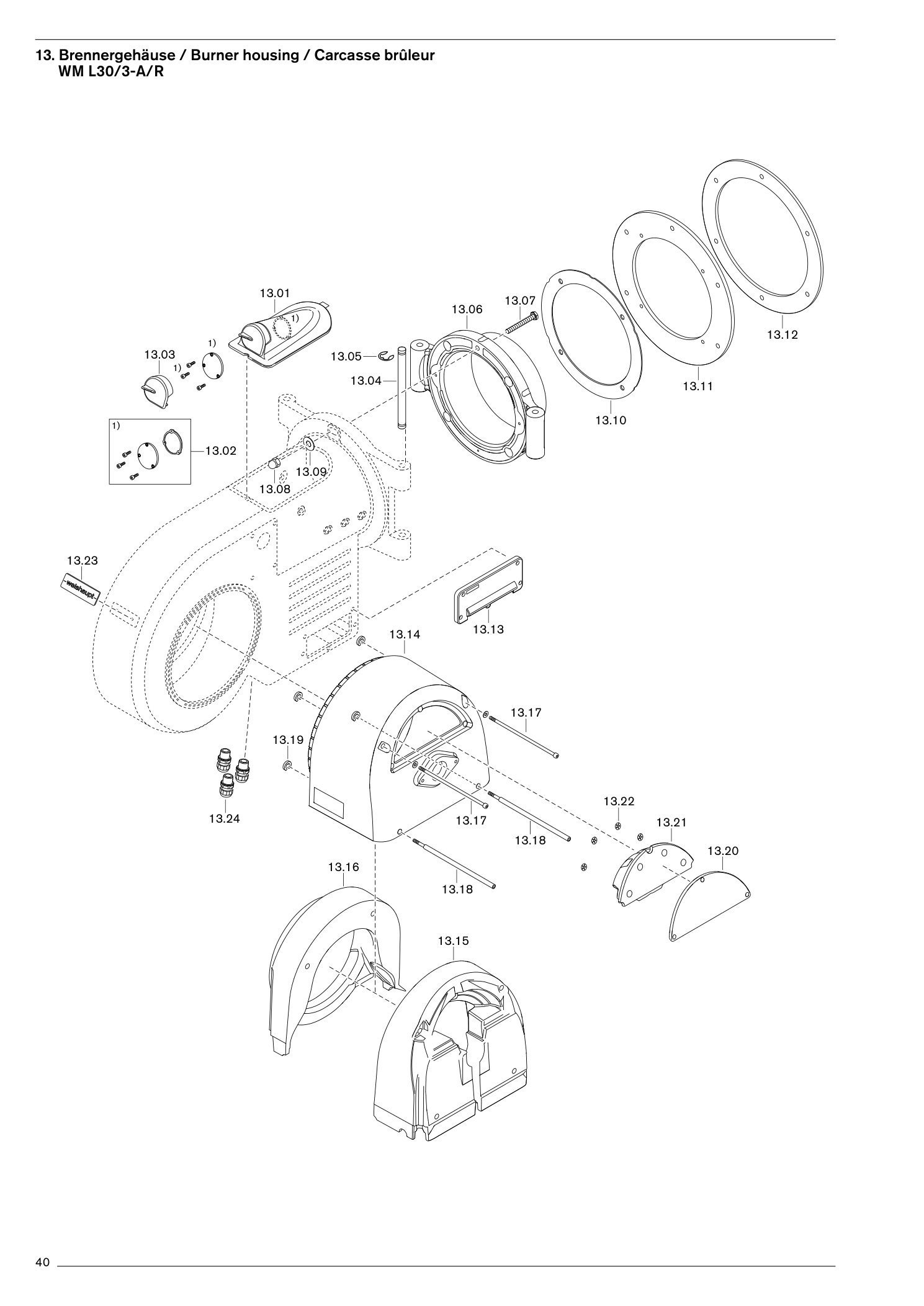

13. Brennergehäuse / Burner housing
24 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 13.01 | Schaurohrdeckel komplett | 21131401022 | Im Shop suchenPDF S. 41 |
| 13.02 | Schauglas-Set | 21115301157 | Im Shop suchenPDF S. 41 |
| 13.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 41 |
| 13.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 13.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 13.06 | Schwenkflansch WM - L30 | 21131401067 | Im Shop suchenPDF S. 41 |
| 13.07 | Schraube M12 x 80 | 401714 | Im Shop suchenPDF S. 41 |
| 13.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 41 |
| 13.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 13.10 | Flanschdichtung | 21131501037 | Im Shop suchenPDF S. 41 |
| 13.11 | Zwischenflansch | 21131501027 | Im Shop suchenPDF S. 41 |
| 13.12 | Flanschdichtung 450 x | 350191 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 13.13 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 41 |
| 13.14 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 41 |
| 13.15 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 41 |
| 13.16 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 41 |
| 13.17 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 13.18 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 13.19 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 41 |
| 13.20 | Luftreglerdeckel | 21131402167 | Im Shop suchenPDF S. 41 |
| 13.21 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 41 |
| 13.22 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 13.23 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 41 |
| 13.24 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 41 |

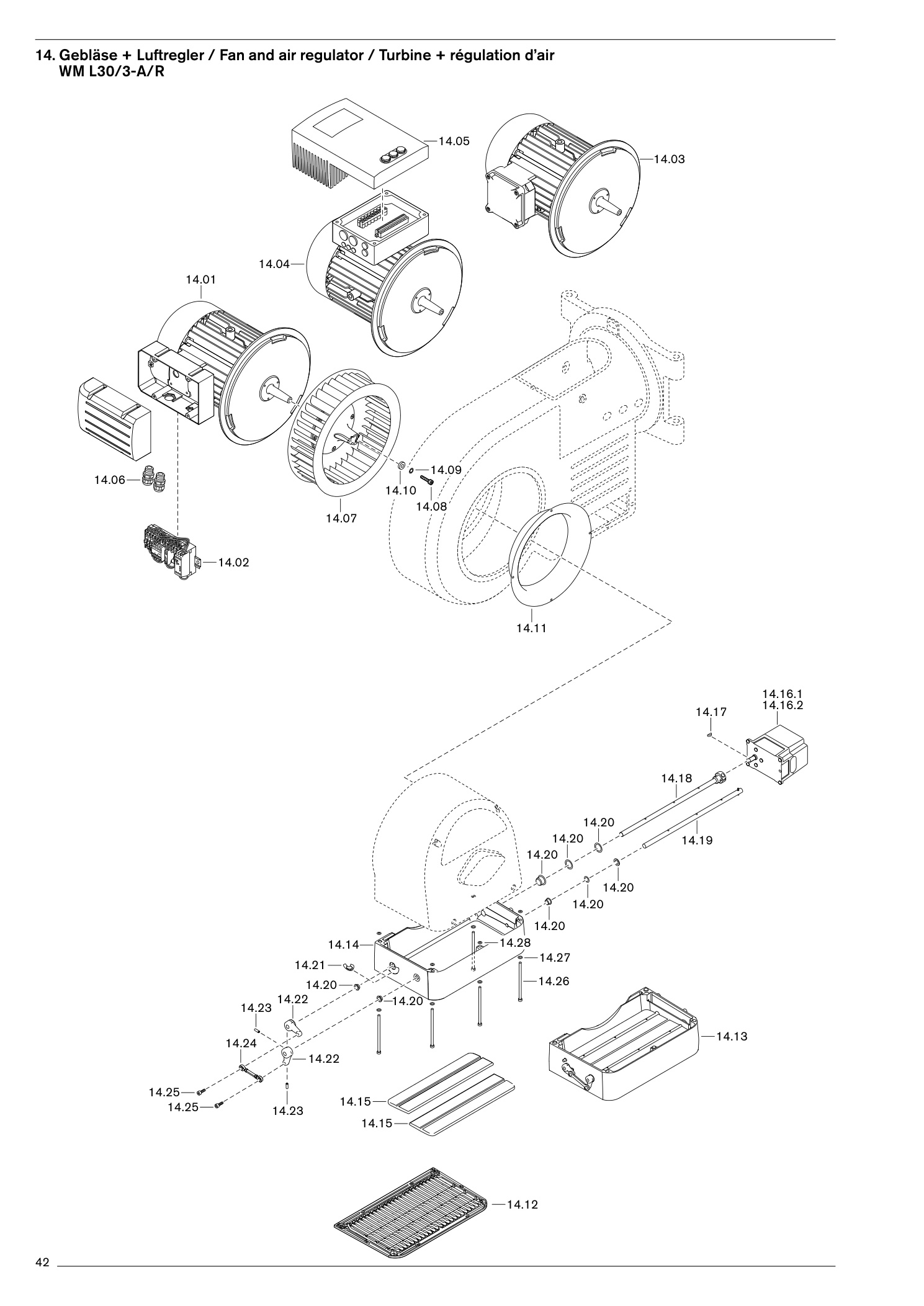

14. Gebläse + Luftregler / Fan and air regulator / Turbine +
35 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 14.01 | Motor D132/210-2/1/14K0 400V 50Hz | 21531607010 | Im Shop suchenPDF S. 43 |
| 14.02 | Stern-Dreieck-Kombination | 21731507432 | Im Shop suchenPDF S. 43 |
| 14.02 | Stern-Dreieck-KombinationLeistungsschütz 3RT2026 230V 50/60Hz | 703111 | Im Shop suchenPDF S. 43 |
| 14.02 | Stern-Dreieck-KombinationLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 43 |
| 14.02 | Stern-Dreieck-KombinationHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 43 |
| 14.02 | Stern-Dreieck-KombinationZeitrelais elektronisch 12-240 V | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 14.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzmit Klemmbrett | 21531507020 | Im Shop suchenPDF S. 43 |
| 14.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzfür Frequenzumrichter extern | 21531607250 | Im Shop suchenPDF S. 43 |
| 14.04 | Motor WM-D132/210-2/14K0 | 21531607240 | Im Shop suchenPDF S. 43 |
| 14.05 | Frequenzumrichter parametriert | 31000795901 | Im Shop suchenPDF S. 43 |
| 14.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 43 |
| 14.07 | Gebläserad TS-S 348 x 104,5-R 50Hz schwarz | 21131408021 | Im Shop suchenPDF S. 43 |
| 14.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 14.09 | Zahnscheibe J 8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 14.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 43 |
| 14.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 43 |
| 14.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 14.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 43 |
| 14.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 43 |
| 14.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 43 |
| 14.16.1 | Stellantrieb STE 50 3 Nm (W-FM 50) | 651477 | Im Shop suchenPDF S. 43 |
| 14.16.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 43 |
| 14.16.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett | 21760512052 | Im Shop suchenPDF S. 43 |
| 14.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 14.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 43 |
| 14.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 43 |
| 14.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 43 |
| 14.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 14.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 43 |
| 14.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 14.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 43 |
| 14.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 14.26 | Schraube M6 x120 DIN 7500 | 409371 | Im Shop suchenPDF S. 43 |
| 14.27 | Scheibe A 6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 14.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
15. Magnetventile + Ölpumpe
56 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 15.01 | Druckschlauch DN6* | 21030110022 | Im Shop suchenPDF S. 45 |
| 15.02 | Sechskantmutter M16 x 1,5 | 21010410087 | Im Shop suchenPDF S. 45 |
| 15.03 | Schottverschraubung | 21832406017 | Im Shop suchenPDF S. 45 |
| 15.04 | Verschraubung EVT 12LOMD | 452502 | Im Shop suchenPDF S. 45 |
| 15.05 | Verschlußbutzen BUZ 12-L mit Mutter | 21140413012 | Im Shop suchenPDF S. 45 |
| 15.06 | Manometer 0 bis 40 bar mit Kugelhahn | 21060406012 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 15.07 | Ölleitung 12 x 1,5 Schottverschr.-Ölregler | 21532406038 | Im Shop suchenPDF S. 45 |
| 15.08 | Verschraubung EVW 12LOMD | 452452 | Im Shop suchenPDF S. 45 |
| 15.09 | Verschraubung XGE 12-LR G 3/8-A | 452254 | Im Shop suchenPDF S. 45 |
| 15.10 | Dichtring A 17 x 21 x 1,5 DIN 7603 Cu | 440003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 15.11 | Ölleitung 12 x 1,5 MV - Schottverschr. VL | 21532406028 | Im Shop suchenPDF S. 45 |
| 15.12 | Ölmengenregler Serie S3 | 21170415202 | Im Shop suchenPDF S. 45 |
| 15.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 15.14 | Zwischengehäuse für Ölregler Serie B | 21170415272 | Im Shop suchenPDF S. 45 |
| 15.15 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 45 |
| 15.16 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 15.17 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 45 |
| 15.18.1 | Stellantrieb STE 50 3 Nm (W-FM 50) | 651477 | Im Shop suchenPDF S. 45 |
| 15.18.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 45 |
| 15.18.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 45 |
| 15.18.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 45 |
| 15.19 | Verschraubung EVL 12-PL | 452552 | Im Shop suchenPDF S. 45 |
| 15.20 | Schneidring 24-VRM-L/S12-ST | 452413 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 15.21 | Überwurfmutter X M 12-L | 452836 | Im Shop suchenPDF S. 45 |
| 15.22 | Einschraubstutzen 12 x G 1/4 x 42 | 12146485027 | Im Shop suchenPDF S. 45 |
| 15.23 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 15.24 | Einschraubstutzen G1/4I x G1/2I x 40 | 29050413037 | Im Shop suchenPDF S. 45 |
| 15.25 | Dichtring C 6,2 x 17,5 Xx2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 15.26 | Druckwächter Typ DSB146 F931 1-10 bar | 21000013070 | Im Shop suchenPDF S. 45 |
| 15.27 | Ölleitung 12 x 1,5 Druckwächter - MV RL | 21532406048 | Im Shop suchenPDF S. 45 |
| 15.28 | Magnetventil 5406 NC DN13 110-120V 50Hz | 604820 | Im Shop suchenPDF S. 45 |
| 15.29 | Magnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 45 |
| 15.30 | Ölleitung 12 x 1,5 Schmutzfänger - MV VL | 21532406018 | Im Shop suchenPDF S. 45 |
| 15.31 | Schmutzfänger G 3/8 PN50 | 499042 | Im Shop suchenPDF S. 45 |
| 15.32 | Einschraubstutzen 12 x G3/8 x 46 vorm. | 12146485042 | Im Shop suchenPDF S. 45 |
| 15.33 | Verschraubung XGE 12-LR G 1/2-A CF | 452259 | Im Shop suchenPDF S. 45 |
| 15.34 | Dichtring A 21 x 26 x1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 15.35 | Pumpe TA5C 3010-7W | 601053 | Im Shop suchenPDF S. 45 |
| 15.36 | Manometer -1 bis +9 bar mit Kugelhahn | 12136485030 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 15.37 | Manometer 0 bis 40 bar mit Kugelhahn | 11000282022 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 15.38 | Einschraubstutzen DN25 M38 x 1,5 x G1/2 | 18117406017 | Im Shop suchenPDF S. 45 |
| 15.39 | Rohrbogen DN25 M38 x 1,5 x M38 x 1,5 x G1/8 | 453252 | Im Shop suchenPDF S. 45 |
| 15.40 | Ölschlauch DN25 Oil1300 mm | 491035 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 15.41 | Einschraubstutzen DN25 M38 x1,5 x M26 x 1,5 | 18117406027 | Im Shop suchenPDF S. 47 |
| 15.42 | Dichtring A 27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 47 |
| 15.43 | Bundschraube X BSCH G 1/2 A | 450651 | Im Shop suchenPDF S. 47 |
| 15.44 | Gehäuse XDSVW18-LR | 450650 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 47 |
| 15.45 | Dichtkantring X DKAZ G 1/2 A | 450652 | Im Shop suchenPDF S. 47 |
| 15.46 | Überwurfmutter M18 XL | 452803 | Im Shop suchenPDF S. 47 |
| 15.47 | Ölleitung 12 x 1,5 MV - Pumpe RL | 21532406058 | Im Shop suchenPDF S. 47 |
| 15.48 | Magnetventil 6027 NC DN10 110-120V 50Hz | 604840 | Im Shop suchenPDF S. 47 |
| 15.49 | Pumpenkupplung 54,3 x D35 Bohrung 12 | 21832409012 | Im Shop suchenPDF S. 47 |
| 15.50 | Kupplungskreuz | 11115109017 | Im Shop suchenPDF S. 47 |
| 15.51 | Kupplungsmittelstück 301,4 mm | 21832409022 | Im Shop suchenPDF S. 47 |
| 15.52 | Einschraubstutzen DN 25 M38 x 1,5 x G1 | 12236200077 | Im Shop suchenPDF S. 47 |
| 15.53 | Dichtung A33 x 39 x 2 DIN 7603 Cu | 440032 | Im Shop suchenPDF S. 47 |

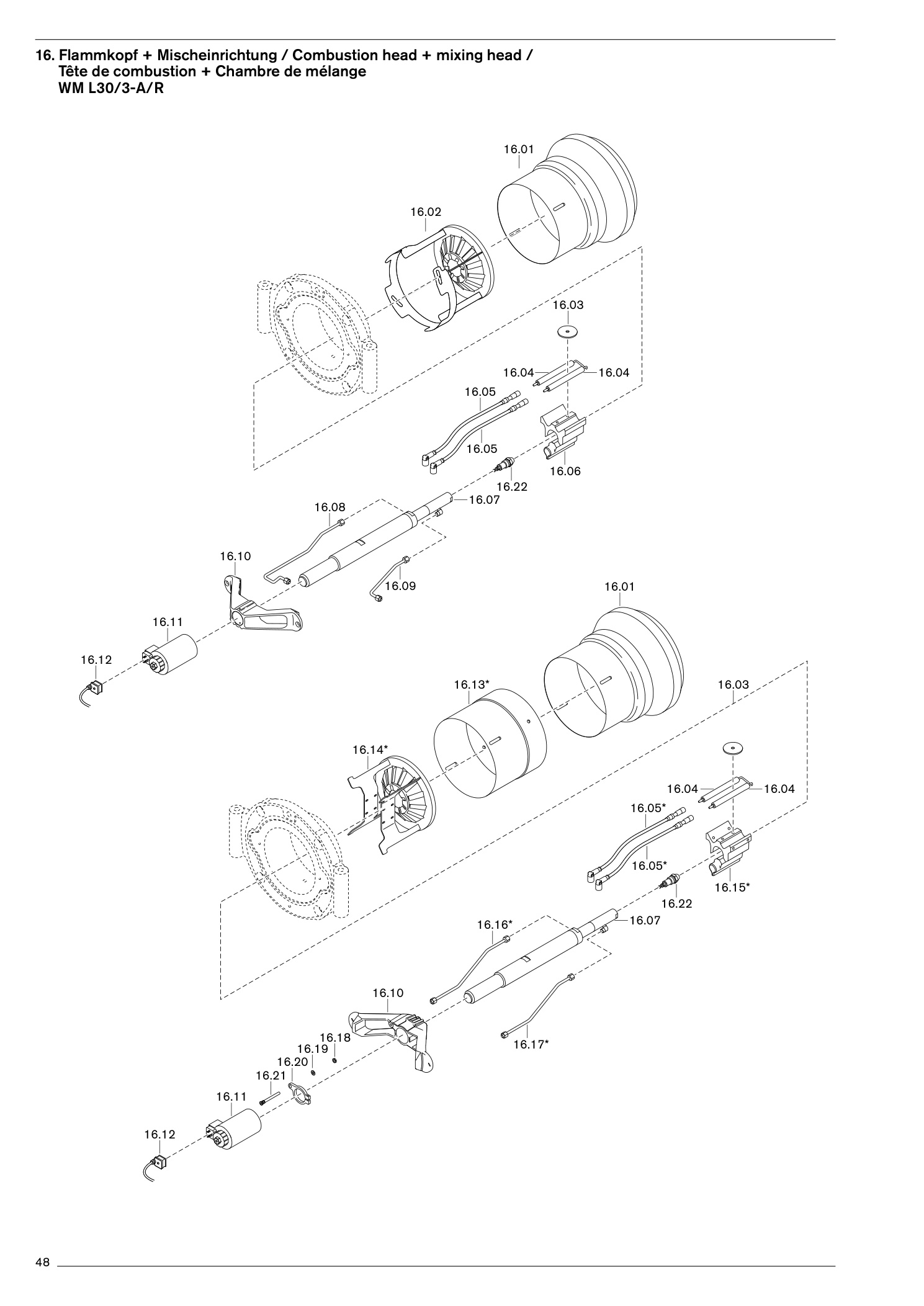

16. Flammkopf + Mischeinrichtung
49 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 16.01 | Flammrohr WM-L30/3 | 21131514012 | Im Shop suchenPDF S. 49 |
| 16.02 | Stauscheibe 257K x 62 WM-L30/3 | 21131514022 | Im Shop suchenPDF S. 49 |
| 16.03 | Scheibe 40 x 6,6 x 2,5 | 17720514467 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 16.04 | Zündelektrode | 21832411017 | Im Shop suchenPDF S. 49 |
| 16.05 | Zündleitung 11 / 4,1 Ignition600 mm (Standard) | 21110411052 | Im Shop suchenPDF S. 49 |
| 16.05 | Zündleitung 11 / 4,1 Ignition800 mm (für 150 mm Verlängerung)* | 21820411082 | Im Shop suchenPDF S. 49 |
| 16.05 | Zündleitung 11 / 4,1 Ignition1000 mm (für 300 mm Verlängerung)* | 21820411102 | Im Shop suchenPDF S. 49 |
| 16.06 | Elektrodenhalter | 21832414027 | Im Shop suchenPDF S. 49 |
| 16.07 | Düsenkopf MDK60 m. Spule 230V 50-60Hz NozzleMDK60 100/W | 21531410012 | Im Shop suchenPDF S. 49 |
| 16.07 | Düsenkopf MDK60 m. Spule 230V 50-60Hz NozzleMDK60 250/W für 300 mm Verl.* | 21140410032 | Im Shop suchenPDF S. 49 |
| 16.08 | Ölleitung 8 x 1 WM-L30-R VL | 21531410038 | Im Shop suchenPDF S. 49 |
| 16.09 | Ölleitung 8 x 1 WM-L30-R RL | 21531410048 | Im Shop suchenPDF S. 49 |
| 16.10 | Düsenkreuz WM-L30 | 21131410017 | Im Shop suchenPDF S. 49 |
| 16.11 | Magnetspule MDK60 230V 50-60Hz ZM 280-1 | 605928 | Im Shop suchenPDF S. 49 |
| 16.12 | Steckerkabel für MV 850 mm | 716535 | Im Shop suchenPDF S. 49 |
| 16.13 | Verlängerungsrohr 150 mm* | 21731414117 | Im Shop suchenPDF S. 49 |
| 16.13 | Verlängerungsrohr 150 mm*Verlängerungsrohr 300 mm* | 21731414127 | Im Shop suchenPDF S. 49 |
| 16.14 | Stauscheibe für Verlängerung* | 21531514012 | Im Shop suchenPDF S. 49 |
| 16.15 | Elektrodenhalter für Verlängerung* | 21531414027 | Im Shop suchenPDF S. 49 |
| 16.16 | Ölleitung 8 x 1 VL Oil150 mm verlängert* | 21531410058 | Im Shop suchenPDF S. 49 |
| 16.16 | Ölleitung 8 x 1 VL Oil300 mm verlängert* | 21531410078 | Im Shop suchenPDF S. 49 |
| 16.17 | Ölleitung 8 x 1 WM-L30-R RL* Oilfür 150 mm Verlängerung | 21531410068 | Im Shop suchenPDF S. 49 |
| 16.17 | Ölleitung 8 x 1 WM-L30-R RL* Oilfür 300 mm Verlängerung | 21531410088 | Im Shop suchenPDF S. 49 |
| 16.18 | Sechskantmutter BM8 DIN 439 -5* | 411402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 16.19 | Sicherungsscheibe 8 DIN 6799* | 431614 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 16.20 | Klemmring MDK60* | 21531410057 | Im Shop suchenPDF S. 49 |
| 16.21 | Einstellbolzen M8* | 21531410067 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 225 kg S5 50 ° V | 612816 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 250 kg S5 50 ° V | 612817 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 275 kg S5 50 ° V | 612818 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 300 kg S5 50 ° V | 612819 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 330 kg S5 50 ° V | 612820 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 360 kg S5 50 ° V | 612821 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 390 kg S5 50 ° V | 612822 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 420 kg S5 50 ° V | 612823 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 460 kg S5 50 ° V | 612824 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 500 kg S5 50 ° V | 612825 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 550 kg S5 50 ° V | 612826 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 225 kg S4 50 ° | 612980 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 250 kg S4 50 ° | 612981 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 275 kg S4 50 ° | 612982 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 300 kg S4 50 ° | 612983 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 330 kg S4 50 ° | 612984 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 360 kg S4 50 ° | 612985 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 390 kg S4 50 ° | 612990 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 420 kg S4 50 ° | 612991 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 460 kg S4 50 ° | 612992 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 500 kg S4 50 ° | 612993 | Im Shop suchenPDF S. 49 |
| 16.22 | Regeldüse SpillW 550 kg S4 50 ° | 612994 | Im Shop suchenPDF S. 49 |

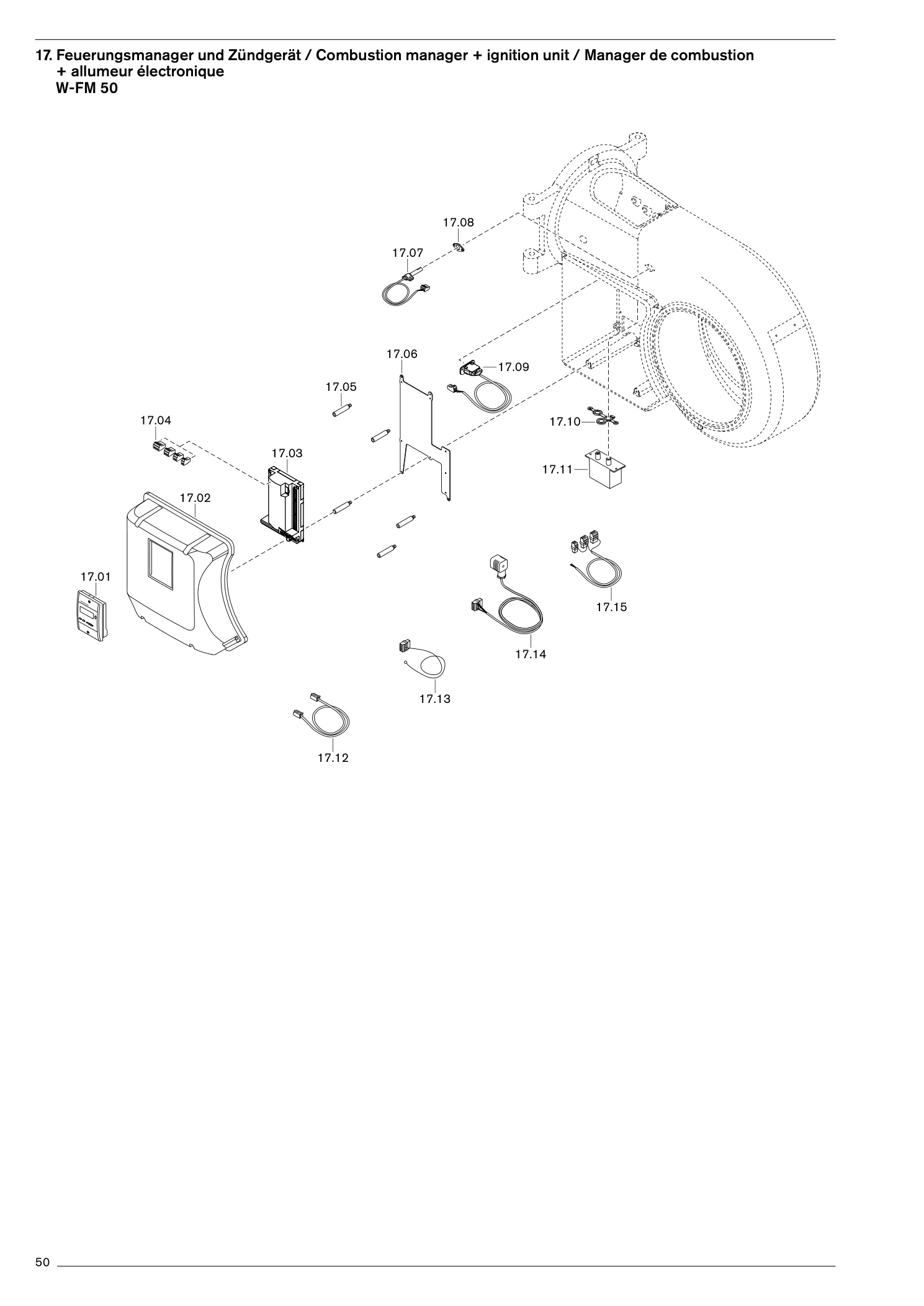

17. Feuerungsmanager und Zündgerät / Combustion manager +
35 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 17.01 | ABE für W-FM 50/54 | 600408 | Im Shop suchenPDF S. 51 |
| 17.02 | Abdeckhaube komplettABE eingebaut | 21131412012 | Im Shop suchenPDF S. 51 |
| 17.02 | Abdeckhaube komplettABE extern | 21131412022 | Im Shop suchenPDF S. 51 |
| 17.03 | Feuerungsmanager W-FM 50 230V; 50/60Hz | 600410 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX3-05 Gebläse, Alarm | 716410 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX5-01 Min. Wächter | 716307 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX5-02 Max. Wächter | 716308 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX8-02 Ölventil Stufe 1 | 716317 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX8-04 Betrieb Reset 50 | 716411 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX9-04 Druckw. GW Dichtheitskontrolle | 716418 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX10-05 Flammfühler QRB | 716413 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX 64 Reserve 4-20 mA | 716416 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX 74 Verbindung Frequenzumrichter | 716417 | Im Shop suchenPDF S. 51 |
| 17.04 | W-FM SteckerX 75 Brennstoffzähler | 716415 | Im Shop suchenPDF S. 51 |
| 17.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 51 |
| 17.06 | Montageplatte W-FM 50 | 21131412057 | Im Shop suchenPDF S. 51 |
| 17.07 | Flammenfühler QRB 4 W-FM 50 | 21110412582 | Im Shop suchenPDF S. 51 |
| 17.07 | Flammenfühler QRB 4 W-FM 50Bride 1096 für QRB 4 | 600681 | Im Shop suchenPDF S. 51 |
| 17.08 | Flansch für QRB 4 | 600682 | Im Shop suchenPDF S. 51 |
| 17.09 | Endschalter mit Halteblech und Steckerkabel | 21110401062 | Im Shop suchenPDF S. 51 |
| 17.10 | Dichtung für Zündgerät 2-polig | 21720411017 | Im Shop suchenPDF S. 51 |
| 17.11 | Zündgerät W-ZG02 für W-FM 230 V | 21770411052 | Im Shop suchenPDF S. 51 |
| 17.12 | Steckerkabel ABE-W-FM 502 m | 600406 | Im Shop suchenPDF S. 51 |
| 17.12 | Steckerkabel ABE-W-FM 5010 m | 600407 | Im Shop suchenPDF S. 51 |
| 17.13 | Steckerkabel Netz- und Sicherheitskette | 21710412022 | Im Shop suchenPDF S. 51 |
| 17.14 | Steckerkabel W-FM DSA 46 | 21170612032 | Im Shop suchenPDF S. 51 |
| 17.15 | Steckerkabel W-FM 50 Ölbrenner Motor | 21110412102 | Im Shop suchenPDF S. 51 |

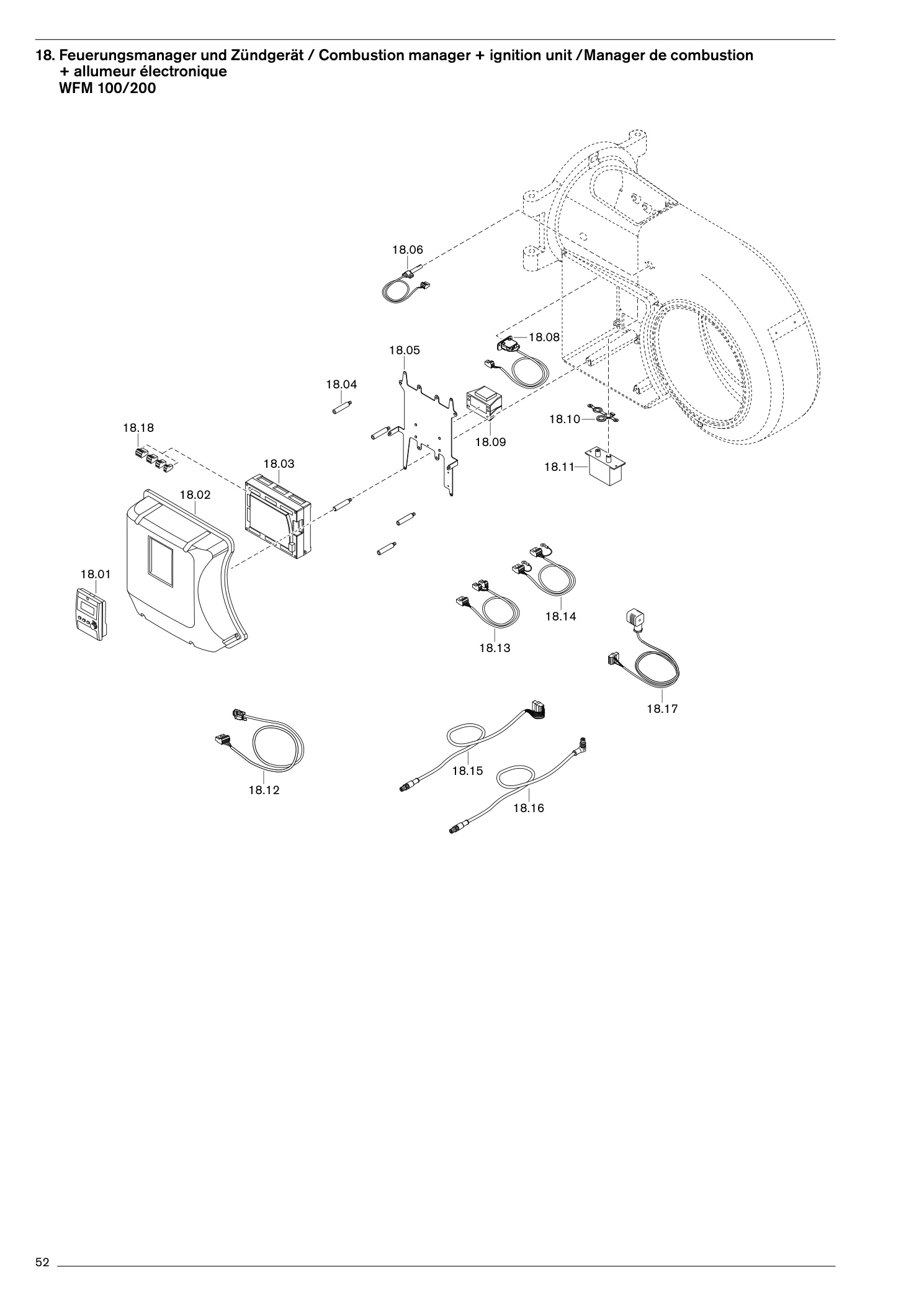

18. Feuerungsmanager und Zündgerät / Combustion manager +
60 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 18.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 53 |
| 18.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 53 |
| 18.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, HR, SLO) | 600441 | Im Shop suchenPDF S. 53 |
| 18.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, D, TR, R, BG) | 600442 | Im Shop suchenPDF S. 53 |
| 18.02 | Abdeckhaube komplettABE eingebaut | 21131412012 | Im Shop suchenPDF S. 53 |
| 18.02 | Abdeckhaube komplettABE extern | 21131412022 | Im Shop suchenPDF S. 53 |
| 18.03 | Feuerungsmanager 230V; 50/60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 53 |
| 18.03 | Feuerungsmanager 230V; 50/60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 53 |
| 18.03 | Feuerungsmanager 230V; 50/60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 18.04 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 53 |
| 18.05 | Montageplatte W-FM 100/ | 200211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 18.06 | Flammenfühler QRI | 600652 | Im Shop suchenPDF S. 53 |
| 18.08 | Endschalter | 21110401062 | Im Shop suchenPDF S. 53 |
| 18.09 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 18.10 | Dichtung für Zündgerät 2-polig | 21720411017 | Im Shop suchenPDF S. 53 |
| 18.11 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 53 |
| 18.12 | Steckerkabel W-FM…ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 53 |
| 18.12 | Steckerkabel W-FM…ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 53 |
| 18.12 | Steckerkabel W-FM…ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 18.12 | Steckerkabel W-FM…ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 53 |
| 18.13 | Steckerkabel W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 53 |
| 18.14 | Steckerkabel W-FM Trafo 12-0-12V | 21770612792 | Im Shop suchenPDF S. 53 |
| 18.15 | Steckerkabel W-FM - Stellantrieb Luft | 21760512212 | Im Shop suchenPDF S. 53 |
| 18.16 | Steckerkabel SQM zu SQM 500 mm Winkel | 21510412032 | Im Shop suchenPDF S. 53 |
| 18.17 | Steckerkabel W-FM DSA46 3 x 0,75 1700mm | 21170612032 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX5-01 Öl- min- Druck DSA58 | 716307 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX5-02 Öl- max- Druck DSA46 | 716308 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX10.02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 53 |
| 18.18 | W-FM SteckerX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 53 |
