Weishaupt Brenner WM-L20-A Ausf. T
Dokument 83039480. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

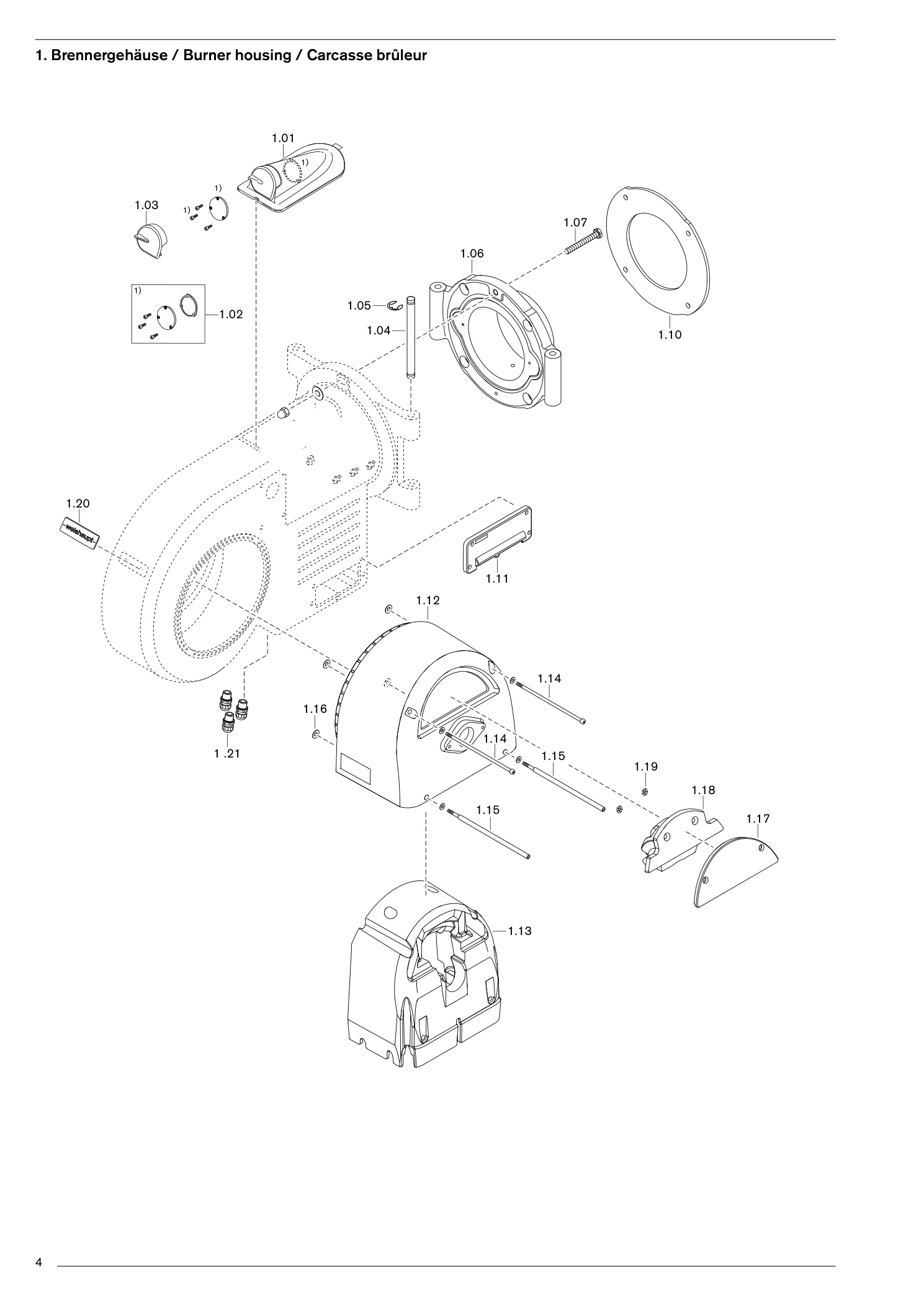

1. Brennergehäuse 5 Burner housing 5
22 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel komplett | 21120401022 | Im Shop suchenPDF S. 5 |
| 1.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 5 |
| 1.04 | Schwenkbolzen 14 x | 277211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 10 | 431604 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch | 21120401027 | Im Shop suchenPDF S. 5 |
| 1.06 | SchwenkflanschSchraube M12 x 35 | 402705 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Schraube M12 x 70 | 401701 | Im Shop suchenPDF S. 5 |
| 1.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.10 | Flanschdichtung 330/340 x 202 - TK | 298211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Luftregelgehäuse | 21120402157 | Im Shop suchenPDF S. 5 |
| 1.13 | Schaumauskleidung | 21120402167 | Im Shop suchenPDF S. 5 |
| 1.14 | Schraube M6 x 185 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.15 | Schraube M6 x 35 / | 250211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.16 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.17 | Luftreglerdeckel | 21120402197 | Im Shop suchenPDF S. 5 |
| 1.18 | Schaumauskleidung Luftregeldeckel | 21120402187 | Im Shop suchenPDF S. 5 |
| 1.19 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.20 | Firmenschild | 21120401067 | Im Shop suchenPDF S. 5 |
| 1.21 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 5 |

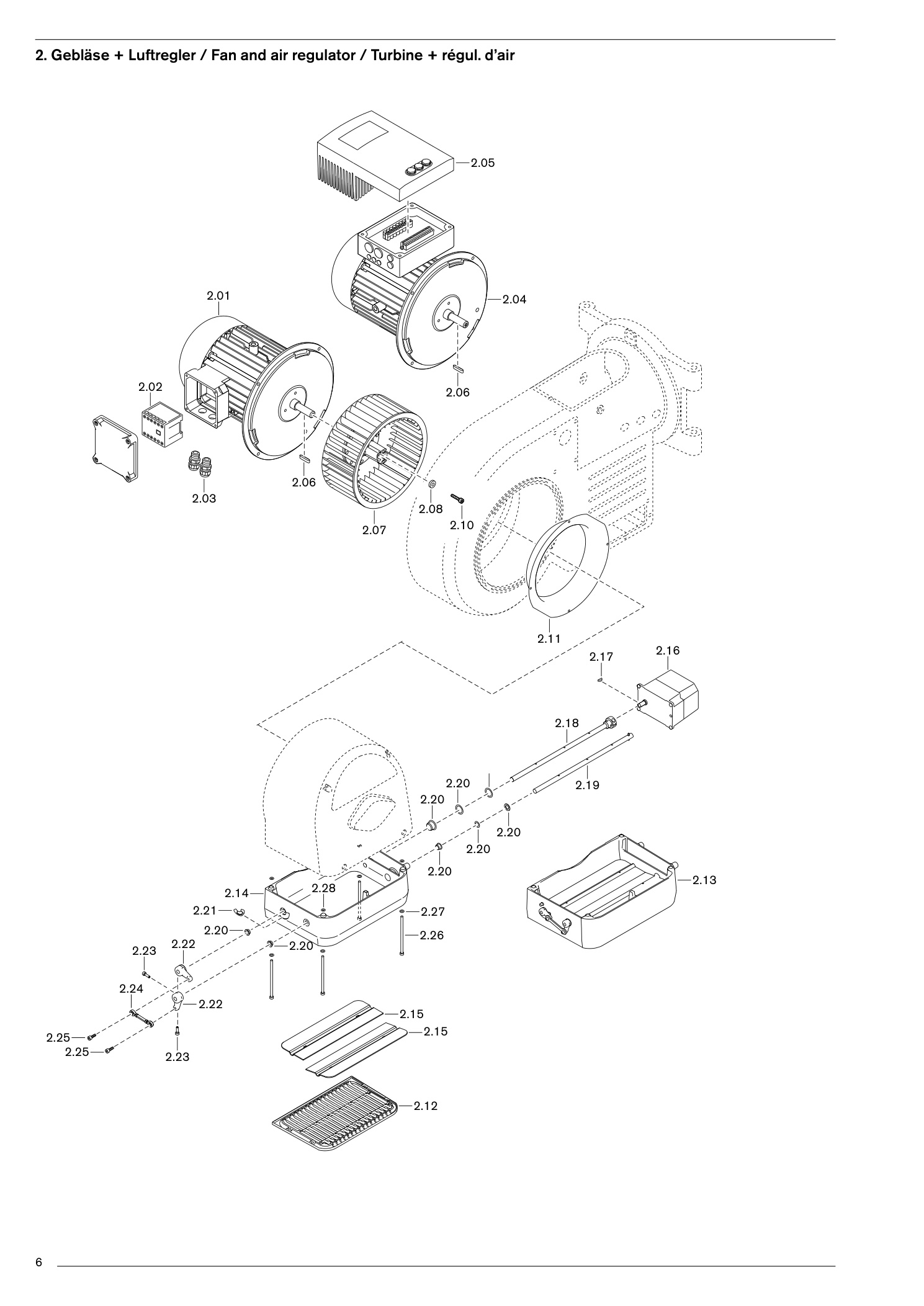

2. Gebläse + Luftregler / Fan and air regulator / Turbine + régul. d’air
37 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Motor inklusive LeistungsschützWM-D112/140-2/3K0 380-415V 50Hz 3~ (/1) | 21520307870 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.01 | Motor inklusive LeistungsschützWM-D112/140-2/3K5 380-415V 50Hz 3~ (/2) | 21520407800 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.01 | Motor inklusive LeistungsschützWM-D112/170-2/4K5 380-415V 50Hz 3~ (/3) | 21520507620 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.02 | Motorschütz B7, 230V 50Hz | 703109 | Im Shop suchenPDF S. 7 |
| 2.03 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 7 |
| 2.04 | Motor für Frequenzumformer angebaut | 21520307530 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.04 | Motor für Frequenzumformer angebautWM-D112/140-2/3K5 380-415V 50Hz | 21520407520 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.04 | Motor für Frequenzumformer angebautWM-D112/170-2/4K5 380-415V 50Hz | 21520507430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.05 | Frequenzumformer parametriertWM-D112/3K0, W-FM 50/54 | 31000795888 | Im Shop suchenPDF S. 7 |
| 2.05 | Frequenzumformer parametriertWM-D112/170-2/4K5, W-FM 54 | 31000795889 | Im Shop suchenPDF S. 7 |
| 2.06 | Passfeder 6 x 6 x 45 | 490316 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.07 | Gebläserad TS-S 268 x 104 S1 (50Hz) | 21120408011 | Im Shop suchenPDF S. 7 |
| 2.07 | Gebläserad TS-S 268 x 104 S1 (50Hz)Abziehvorrichtung | 11111100012 | Im Shop suchenPDF S. 7 |
| 2.08 | Unterlegscheibe 8,5 x 22 | 11161208097 | Im Shop suchenPDF S. 7 |
| 2.10 | Schraube M8 x 20 DIN 7991 | 404414 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.11 | Einlaufdüse 285 x 209 x 43 (50Hz) | 21120402017 | Im Shop suchenPDF S. 7 |
| 2.12 | Ansauggitter | 21120402222 | Im Shop suchenPDF S. 7 |
| 2.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.13 | Luftregeleinrichtung komplett | 21120402142 | Im Shop suchenPDF S. 7 |
| 2.14 | Luftregeleinrichtung | 21120402147 | Im Shop suchenPDF S. 7 |
| 2.15 | Luftklappe | 21120402077 | Im Shop suchenPDF S. 7 |
| 2.15 | LuftklappeSchraube M4 x 10 DIN 912 mit Tuflock | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.16 | StellantriebSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 7 |
| 2.16 | StellantriebKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 7 |
| 2.16 | StellantriebSTE 50 1,2 Nm W-FM 54 | 651483 | Im Shop suchenPDF S. 7 |
| 2.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.18 | Luftklappenwelle mit Kupplung | 21120402202 | Im Shop suchenPDF S. 7 |
| 2.19 | Luftklappenwelle mit Spannstift | 21120402212 | Im Shop suchenPDF S. 7 |
| 2.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 7 |
| 2.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 7 |
| 2.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 7 |
| 2.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.26 | Schraube M6 x 110 DIN 7500 | 409364 | Im Shop suchenPDF S. 7 |
| 2.27 | Scheibe A6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |

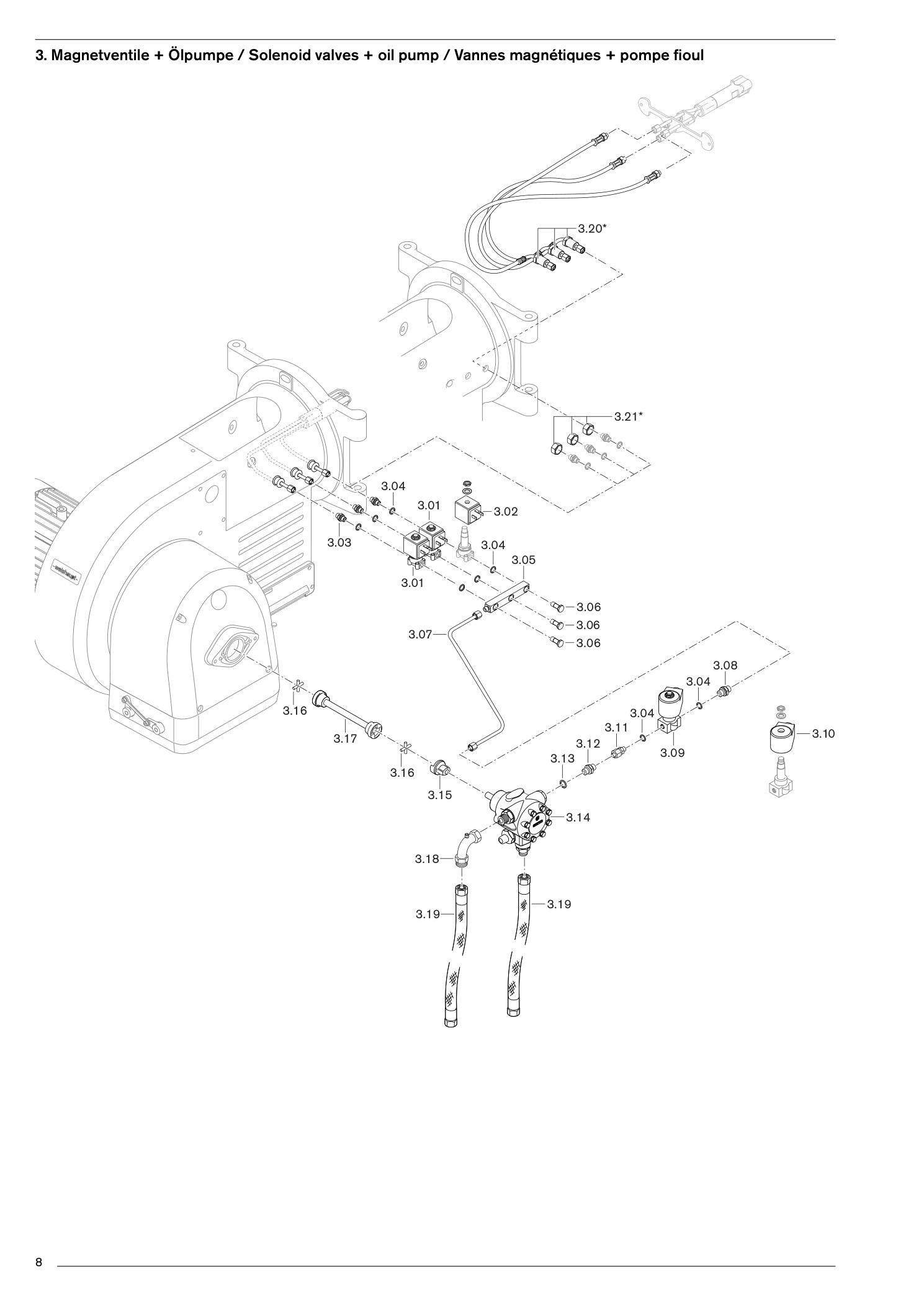

3. Magnetventile + Ölpumpe
24 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Magnetventil 121Z2323; 230V 50Hz | 604480 | Im Shop suchenPDF S. 9 |
| 3.02 | Magnetspule für 121Z2323; 230V 50Hz | 604453 | Im Shop suchenPDF S. 9 |
| 3.03 | Verschraubung XGE06-LLR G1/8” | 452291 | Im Shop suchenPDF S. 9 |
| 3.04 | Dichtring A10 DIN7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.05 | Verteilerstück WM-L20 Ausf. T | 21120413017 | Im Shop suchenPDF S. 9 |
| 3.06 | Hohlschraube G1/8 mit Drosselbl. 1,4 | 15551813042 | Im Shop suchenPDF S. 9 |
| 3.07 | Ölleitung 8 x 1 WML20 | 21120406018 | Im Shop suchenPDF S. 9 |
| 3.08 | Verschraubung XGE08-LLR G1/8” | 452292 | Im Shop suchenPDF S. 9 |
| 3.09 | Magnetventil6027NC 220-240V 50Hz 20W | 604800 | Im Shop suchenPDF S. 9 |
| 3.10 | Magnetspulefür 6027NC 220-240V 50Hz 20W | 604750 | Im Shop suchenPDF S. 9 |
| 3.11 | Einschraubstutzen 8 x G1/8" x 35 | 11135185112 | Im Shop suchenPDF S. 9 |
| 3.12 | Verschraubung XGE08-LR G1/4” | 452264 | Im Shop suchenPDF S. 9 |
| 3.13 | Dichtring A13,5 x 17 x 1,5 DIN7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.14 | Pumpe J6 CCK 1002 8P | 601942 | Im Shop suchenPDF S. 9 |
| 3.14 | Pumpe J6 CCK 1002 8PPumpe J7 CCK 1002 8PW | 601943 | Im Shop suchenPDF S. 9 |
| 3.14 | Pumpe J6 CCK 1002 8PSieb-C und Deckeldichtung Set für J-Pumpe | 601939 | Im Shop suchenPDF S. 9 |
| 3.15 | Pumpenkupplung 35 x 36 x 11 | 11101109022 | Im Shop suchenPDF S. 9 |
| 3.16 | Kupplungskreuz Gr. 1-40 | 11115109017 | Im Shop suchenPDF S. 9 |
| 3.17 | Kupplungsmittelstück 235 mm | 21140209012 | Im Shop suchenPDF S. 9 |
| 3.18 | Rohrbogen DN13 | 453250 | Im Shop suchenPDF S. 9 |
| 3.19 | Ölschlauch DN131000 mm lang | 491019 | Im Shop suchenPDF S. 9 |
| 3.19 | Ölschlauch DN131300 mm lang | 491031 | Im Shop suchenPDF S. 9 |
| 3.20 | Druckschlauch 650 mm lang * | 21020110012 | Im Shop suchenPDF S. 9 |
| 3.21 | Mutter M16 x 1.5 * | 21010410087 | Im Shop suchenPDF S. 9 |

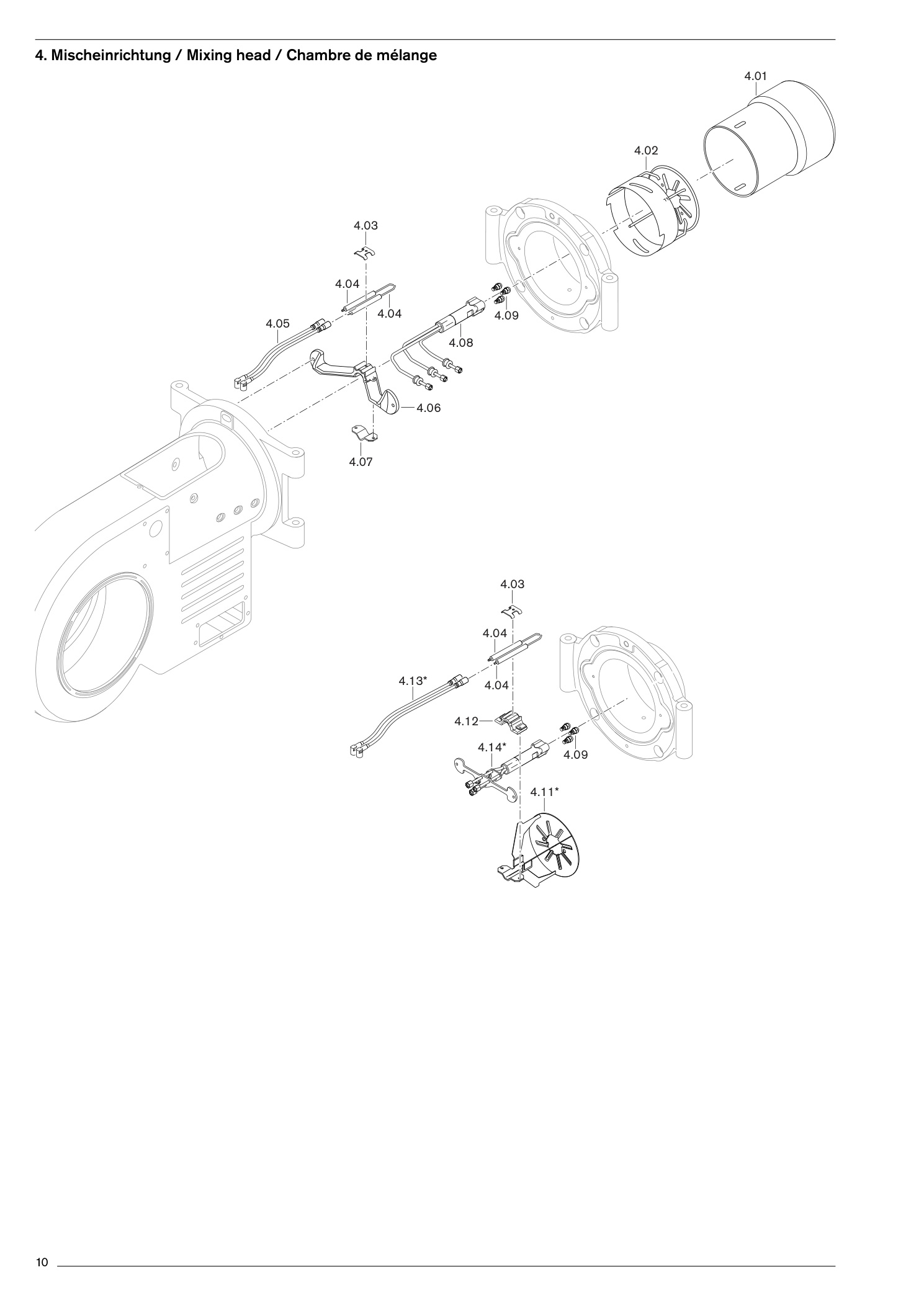

4. Mischeinrichtung / Mixing head / Chambre de mélange
72 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | FlammrohrWM-L20/1 | 11161214017 | Im Shop suchenPDF S. 11 |
| 4.01 | FlammrohrWM-L20/2 | 11176214047 | Im Shop suchenPDF S. 11 |
| 4.01 | FlammrohrWM-L20/3 | 11186214037 | Im Shop suchenPDF S. 11 |
| 4.01 | FlammrohrH1 WM-L20/1 | 11161214087 | Im Shop suchenPDF S. 11 |
| 4.01 | FlammrohrH1 WM-L20/2 | 11176214067 | Im Shop suchenPDF S. 11 |
| 4.01 | FlammrohrH1 WM-L20/3 | 11186214047 | Im Shop suchenPDF S. 11 |
| 4.02 | Stauscheibe WM20/1 165 x 40 | 21120414022 | Im Shop suchenPDF S. 11 |
| 4.02 | Stauscheibe WM20/1 165 x 40WM20/2 + /3 165 x 50 | 21120414012 | Im Shop suchenPDF S. 11 |
| 4.03 | Zündelektrodenhalter | 21110410107 | Im Shop suchenPDF S. 11 |
| 4.04 | Zündelektrode | 21110410047 | Im Shop suchenPDF S. 11 |
| 4.05 | Zündleitung 400 mm lang | 21110411032 | Im Shop suchenPDF S. 11 |
| 4.06 | Düsenkreuz WM-L20 | 21120410017 | Im Shop suchenPDF S. 11 |
| 4.07 | Halteblech für Düsenstock | 21110410097 | Im Shop suchenPDF S. 11 |
| 4.08 | Düsenkopf WM-L20 Ausf. T | 21120410022 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 2,50 GPH Fluidics | 602059 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 2,75 GPH Fluidics | 602082 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 3,00 GPH Fluidics | 602083 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 3,50 GPH Fluidics | 602084 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 4,00 GPH Fluidics | 602085 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 4,50 GPH Fluidics | 602086 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 5,00 GPH Fluidics | 602087 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 5,50 GPH Fluidics | 602088 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 6,00 GPH Fluidics | 602089 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 6,50 GPH Fluidics | 602090 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 7,00 GPH Fluidics | 602091 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 7,50 GPH Fluidics | 602092 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 8,00 GPH Fluidics | 602093 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 9,00 GPH Fluidics | 602094 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 10,00 GPH Fluidics | 602095 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 11,00 GPH Fluidics | 602096 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 12,00 GPH Fluidics | 602097 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 13,00 GPH Fluidics mit Filter | 602098 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 14,00 GPH Fluidics mit Filter | 602099 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 15,00 GPH Fluidics mit Filter | 602101 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 16,00 GPH Fluidics mit Filter | 602102 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 18,00 GPH Fluidics mit Filter | 602103 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 45° 20,00 GPH Fluidics mit Filter | 602104 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 60° 2,50 GPH Steinen | 612251 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 60° 2,75 GPH Steinen | 612218 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 60° 3,00 GPH Steinen | 612219 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 60° 3,50 GPH Steinen | 612220 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenS 60° 4,00 GPH Steinen | 612221 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 4,50 GPH Steinen | 612222 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 5,00 GPH Steinen | 612223 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 5,50 GPH Steinen | 612224 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 6,00 GPH Steinen | 612225 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 6,50 GPH Steinen | 612226 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 7,00 GPH Steinen | 612227 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 7,50 GPH Steinen | 612228 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 8,00 GPH Steinen | 612229 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 9,00 GPH Steinen | 612231 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 10,00 GPH Steinen | 612233 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 11,00 GPH Steinen | 612234 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 12,00 GPH Steinen | 612235 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 13,00 GPH Steinen | 612236 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 14,00 GPH Steinen | 612237 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 15,00 GPH Steinen | 612238 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 16,00 GPH Steinen | 612239 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 18,00 GPH Steinen | 612240 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 20,00 GPH Steinen | 612241 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 22,00 GPH Steinen | 612242 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 24,00 GPH Steinen | 612243 | Im Shop suchenPDF S. 11 |
| 4.09 | ÖldüsenSS 60° 26,00 GPH Steinen | 612244 | Im Shop suchenPDF S. 11 |
| 4.11 | Stauscheibe 165 x 40 für Verlängerung /1 * | 21020414012 | Im Shop suchenPDF S. 11 |
| 4.11 | Stauscheibe 165 x 40 für Verlängerung /1 *Stauscheibe 165 x 50 für Verlängerung /2 + 3 * | 21020414022 | Im Shop suchenPDF S. 11 |
| 4.12 | Düsenkreuz WM-L10 für Verlängerung * | 21010410067 | Im Shop suchenPDF S. 11 |
| 4.13 | Zündleitung *500 mm lang (für 100 mm Verlängerung) | 21110411042 | Im Shop suchenPDF S. 11 |
| 4.13 | Zündleitung *600 mm lang (für 200 mm Verlängerung) | 21110411052 | Im Shop suchenPDF S. 11 |
| 4.13 | Zündleitung *700 mm lang (für 300 mm Verlängerung) | 21820411072 | Im Shop suchenPDF S. 11 |
| 4.14 | Düsenkopf WM-L20 Ausf. T *100 mm verlängert | 21020410012 | Im Shop suchenPDF S. 11 |
| 4.14 | Düsenkopf WM-L20 Ausf. T *200 mm verlängert | 21020410022 | Im Shop suchenPDF S. 11 |
| 4.14 | Düsenkopf WM-L20 Ausf. T *300 mm verlängert | 21020410032 | Im Shop suchenPDF S. 11 |
5. Sachgruppe 5
96 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|

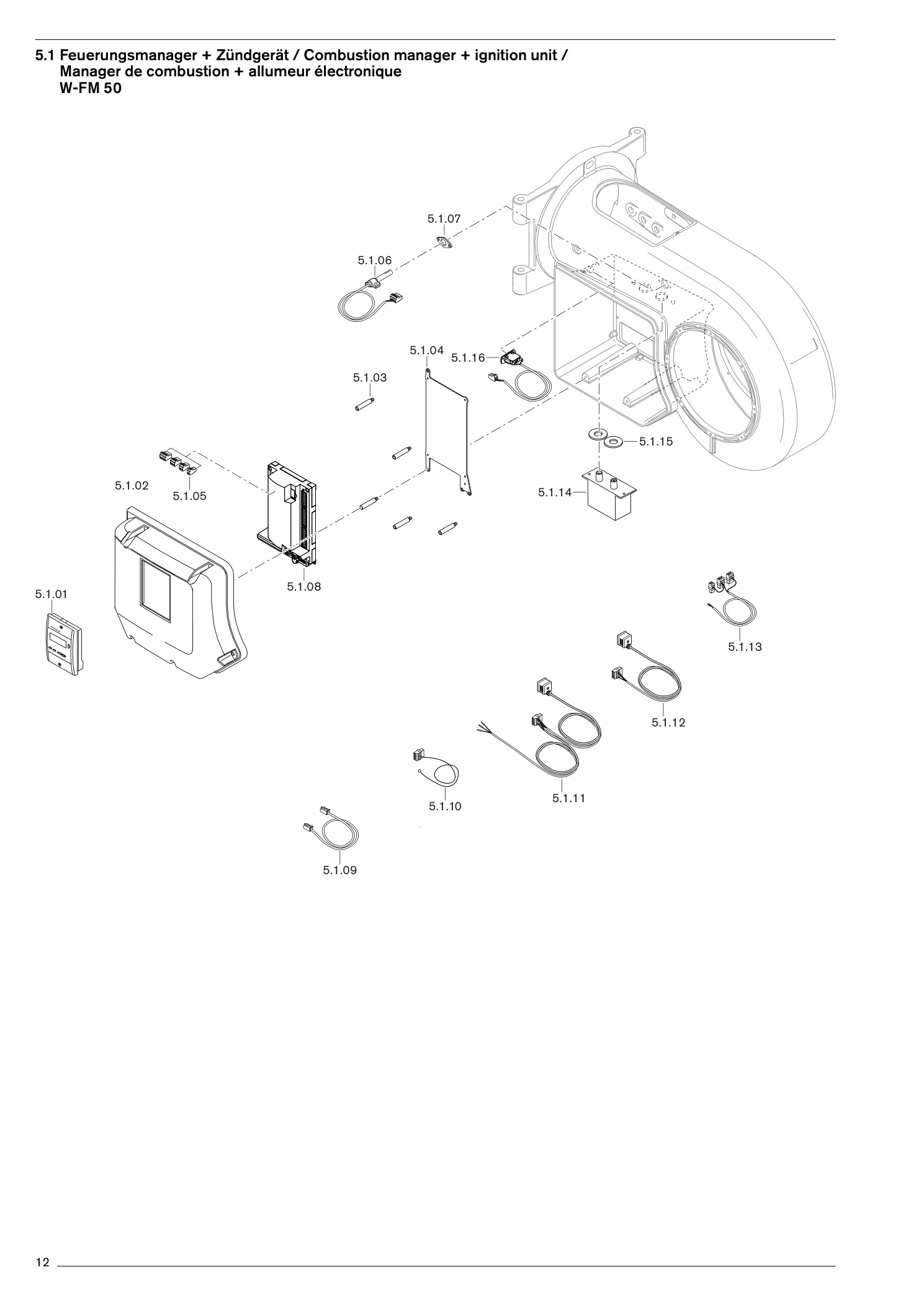

| 5.1.01 | ABE für W-FM 50 | 600408 | Im Shop suchenPDF S. 13 |
| 5.1.02 | Addeckhaube WM20 inkl. DichtungABE eingebaut | 21120412012 | Im Shop suchenPDF S. 13 |
| 5.1.02 | Addeckhaube WM20 inkl. DichtungABE extern | 21120412022 | Im Shop suchenPDF S. 13 |
| 5.1.03 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 13 |
| 5.1.04 | Montageplatte WM für W-FM 50 | 21120412047 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX3-05 Gebläse, Alarm | 716410 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX5-01 Min. Wächter | 716307 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX5-02 Max. Wächter | 716308 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX6-03 Sicherheitsventil | 716312 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX8-02 Ölventil Stufe 1 | 716317 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX8-04 Betrieb Reset 50 | 716411 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX10-05 Flammenfühler | 716413 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX74 Verbindung Frequenzumrichter | 716417 | Im Shop suchenPDF S. 13 |
| 5.1.05 | W-FM SteckerX75 Brennstoffzähler | 716415 | Im Shop suchenPDF S. 13 |
| 5.1.06 | Flammenfühler QRB 4 W-FM50 | 21110412582 | Im Shop suchenPDF S. 13 |
| 5.1.06 | Flammenfühler QRB 4 W-FM50Bride 1096 für QRB 4 | 600681 | Im Shop suchenPDF S. 13 |
| 5.1.07 | Flansch für QRB 4 | 600682 | Im Shop suchenPDF S. 13 |
| 5.1.08 | Feuerungsmanager WFM50 230 V | 600410 | Im Shop suchenPDF S. 13 |
| 5.1.09 | Steckerkabel ABE-W-FM 50 | 600406 | Im Shop suchenPDF S. 13 |
| 5.1.10 | Steckerkabel W-FM 50 Netz/Sicherheitskette | 21710412022 | Im Shop suchenPDF S. 13 |
| 5.1.11 | Steckerkabel W-FM / MagnetventilW-FM X7-01 (Stufe 2) | 21130612022 | Im Shop suchenPDF S. 13 |
| 5.1.11 | Steckerkabel W-FM / MagnetventilW-FM X7-02 (Stufe 3) | 21130612032 | Im Shop suchenPDF S. 13 |
| 5.1.12 | Steckerkabel W-FM / MagnetventilW-FM X8-02 (Stufe 1 / Sicherheitsventil) | 21120412032 | Im Shop suchenPDF S. 13 |
| 5.1.13 | Steckerkabel W-FM50 Motorschütz | 21710412092 | Im Shop suchenPDF S. 13 |
| 5.1.14 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 13 |
| 5.1.15 | Dichtung für W-ZG 02 | 21720411017 | Im Shop suchenPDF S. 13 |
| 5.1.16 | Endschalter WM | 21110401062 | Im Shop suchenPDF S. 13 |

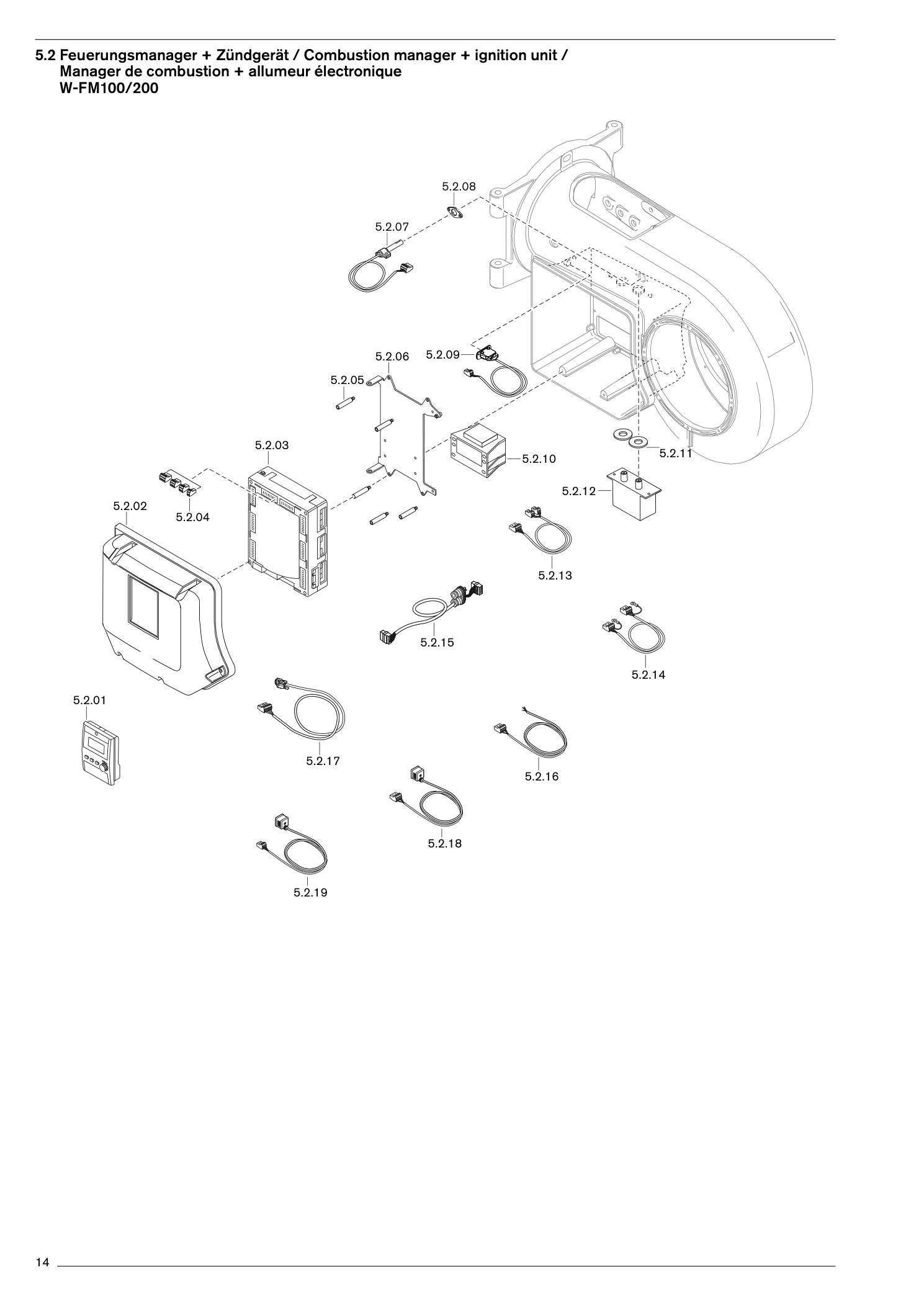

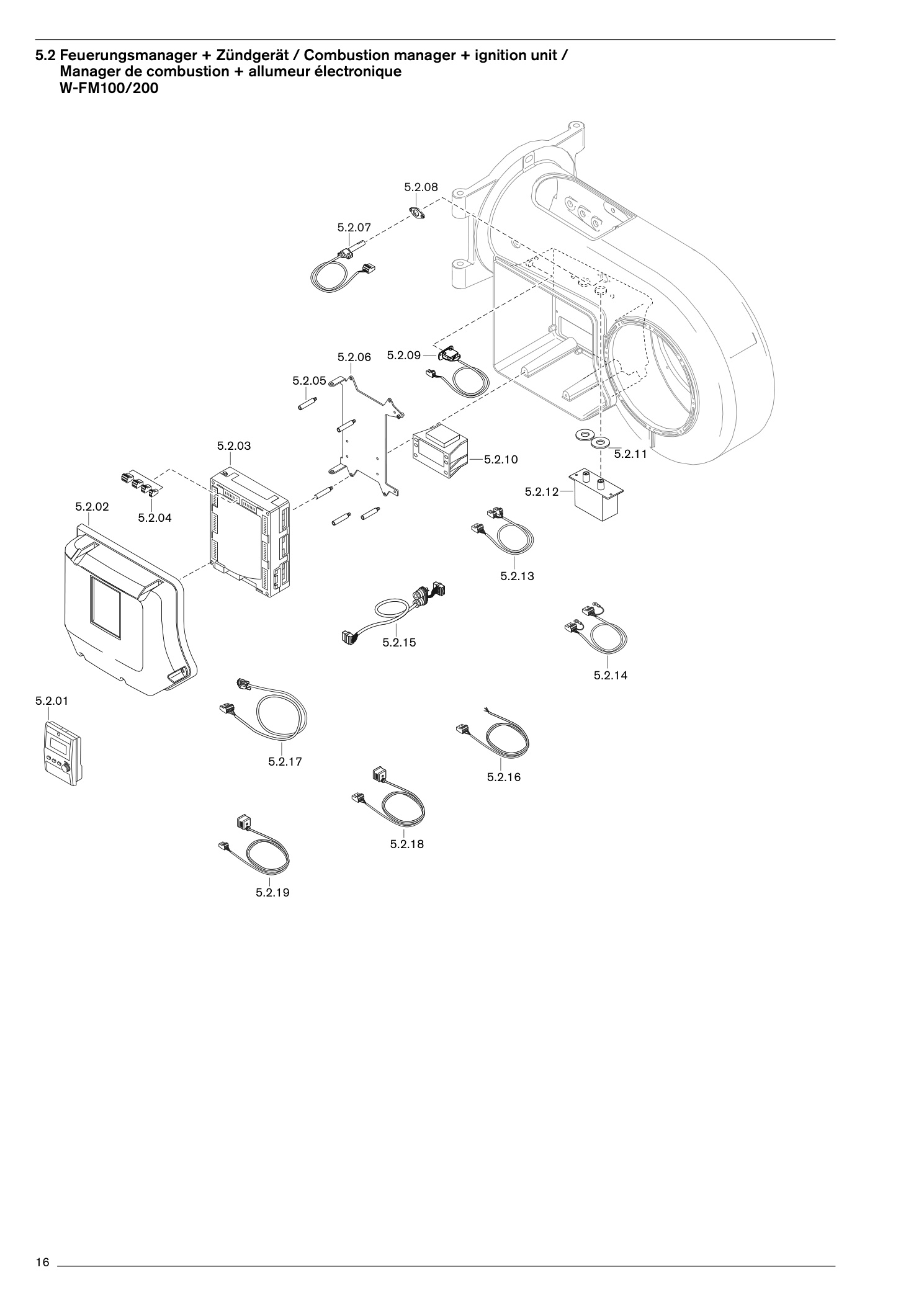

| 5.2.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 15 |
| 5.2.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 15 |
| 5.2.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, KRO, SLO) | 600441 | Im Shop suchenPDF S. 15 |
| 5.2.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, BG, RO, TR, D) | 600442 | Im Shop suchenPDF S. 15 |
| 5.2.02 | Abdeckhaube WM20für W-FM ABE eingebaut | 21120412012 | Im Shop suchenPDF S. 15 |
| 5.2.02 | Abdeckhaube WM20für W-FM ABE extern | 21120412022 | Im Shop suchenPDF S. 15 |
| 5.2.03 | Feuerungsmanager 230V; 50/60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 15 |
| 5.2.03 | Feuerungsmanager 230V; 50/60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 15 |
| 5.2.03 | Feuerungsmanager 230V; 50/60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.2.04 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX10.02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 15 |
| 5.2.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 15 |
| 5.2.06 | Montageplatte WM20 für W-FM | 100218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.2.07 | FlammenfühlerQRI 2B2.B180B | 600652 | Im Shop suchenPDF S. 17 |
| 5.2.08 | Flansch für Flammenfühler QRI | 21770612097 | Im Shop suchenPDF S. 17 |
| 5.2.09 | Endschalter | 21110401062 | Im Shop suchenPDF S. 17 |
| 5.2.10 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 5.2.11 | Dichtring 44 x 18 x 4 für Zündgerät W-ZG02 | 21116311027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 5.2.12 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 17 |
| 5.2.13 | Steckerkabel W-FM Trafo 230V/12V2 | 21710412502 | Im Shop suchenPDF S. 17 |
| 5.2.14 | Steckerkabel W-FM Trafo 12-0-12V | 21710412012 | Im Shop suchenPDF S. 17 |
| 5.2.15 | SteckerkabelW-FM Stellantrieb Luftregl. | 21770612112 | Im Shop suchenPDF S. 17 |
| 5.2.15 | SteckerkabelSQM4... zu SQM4... 1400 mm | 21770612172 | Im Shop suchenPDF S. 17 |
| 5.2.16 | Steckerkabel W-FM Sicherheitsmagnetventil | 21130612042 | Im Shop suchenPDF S. 17 |
| 5.2.17 | Steckerkabel W-FM bis ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 17 |
| 5.2.17 | Steckerkabel W-FM bis ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 17 |
| 5.2.17 | Steckerkabel W-FM bis ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 5.2.17 | Steckerkabel W-FM bis ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 17 |
| 5.2.18 | Steckdose mit W-FM SteckerX8-02 (Stufe 1) | 21130612012 | Im Shop suchenPDF S. 17 |
| 5.2.19 | Steckdosemit W-FM Stecker X7-01 (Stufe 2) | 21130612022 | Im Shop suchenPDF S. 17 |
| 5.2.19 | Steckdosemit W-FM Stecker X7-02 (Stufe 3) | 21130612032 | Im Shop suchenPDF S. 17 |
