Weishaupt Brenner WM-L20-A Ausf. R
Dokument 83039880. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

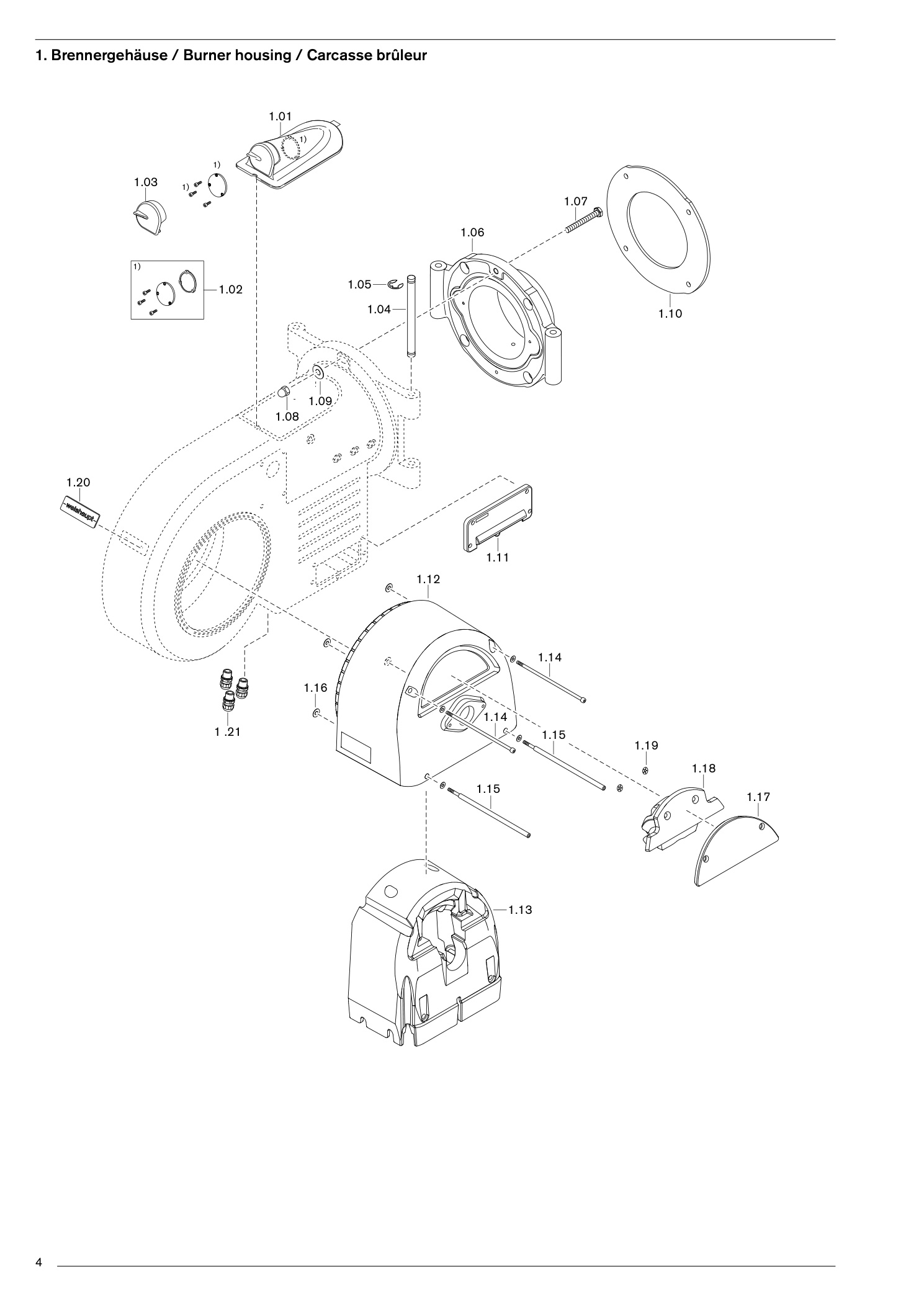

1. Brennergehäuse 5 Burner housing 5
22 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel komplett | 21120401022 | Im Shop suchenPDF S. 5 |
| 1.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 5 |
| 1.04 | Schwenkbolzen 14 x | 277211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 10 | 431604 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch | 21120401027 | Im Shop suchenPDF S. 5 |
| 1.06 | SchwenkflanschSchraube M12 x 35 | 402705 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Schraube M12 x 70 | 401701 | Im Shop suchenPDF S. 5 |
| 1.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.10 | Flanschdichtung 330/340 x 202 - TK | 298211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Luftregelgehäuse | 21120402157 | Im Shop suchenPDF S. 5 |
| 1.13 | Schaumauskleidung | 21120402167 | Im Shop suchenPDF S. 5 |
| 1.14 | Schraube M6 x 185 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.15 | Schraube M6 x 35 / | 250211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.16 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.17 | Luftreglerdeckel | 21120402197 | Im Shop suchenPDF S. 5 |
| 1.18 | Schaumauskleidung Luftregeldeckel | 21120402187 | Im Shop suchenPDF S. 5 |
| 1.19 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.20 | Firmenschild | 21120401067 | Im Shop suchenPDF S. 5 |
| 1.21 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 5 |

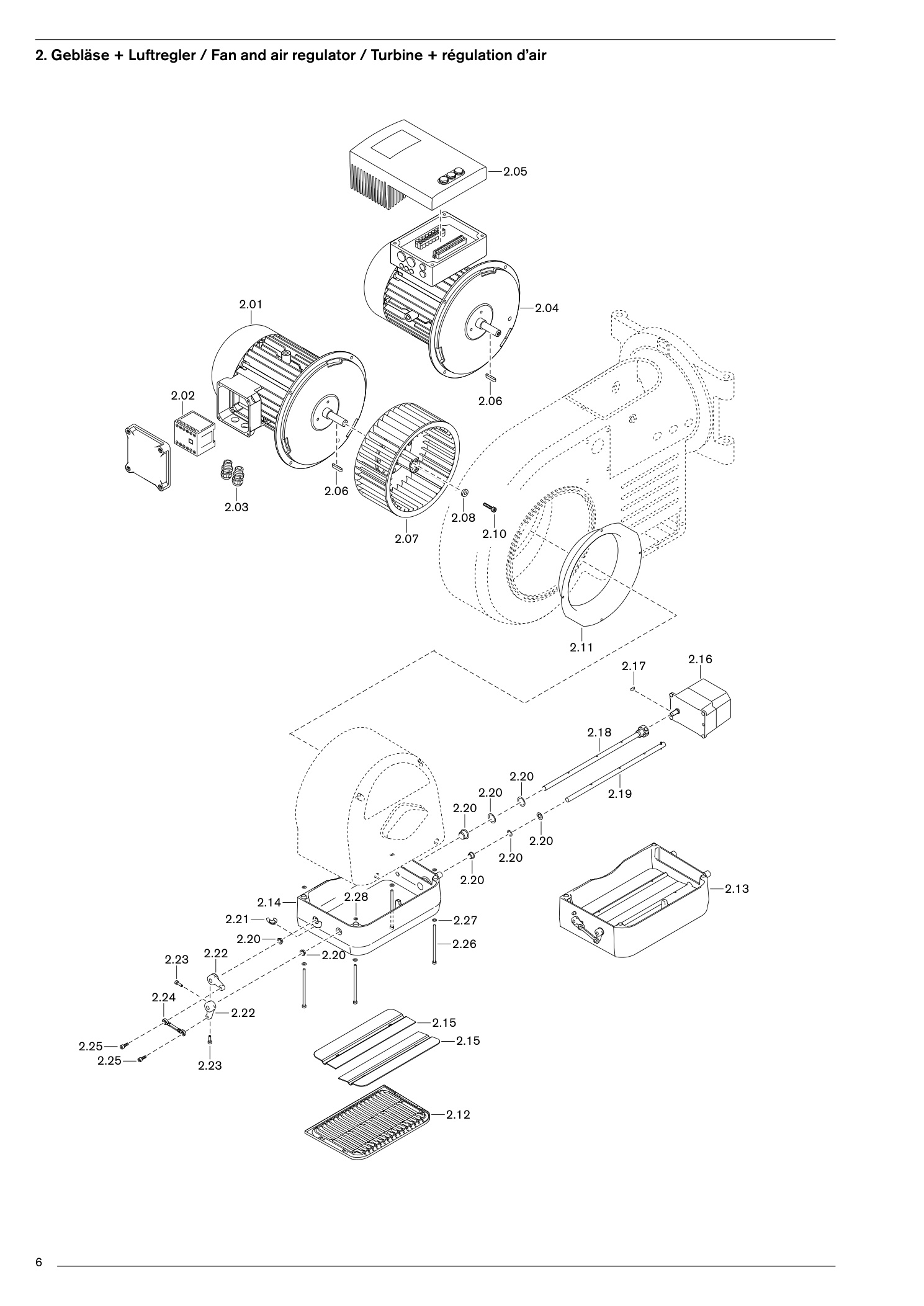

2. Gebläse + Luftregler / Fan and air regulator / Turbine +
36 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Motor inklusive MotorschützWM-D112/140-2/3K0 380-415V 50Hz 3~ (/1) | 21520307870 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.01 | Motor inklusive MotorschützWM-D112/140-2/3K5 380-415V 50Hz 3~ (/2) | 21520407800 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.01 | Motor inklusive MotorschützWM-D112/170-2/4K5 380-415V 50Hz 3~ (/3) | 21520507620 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.02 | Motorschütz B7, 230V 50Hz | 703109 | Im Shop suchenPDF S. 7 |
| 2.03 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 7 |
| 2.04 | Motor für Frequenzumformer angebaut | 21520307530 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.04 | Motor für Frequenzumformer angebautWM-D112/140-2/3K5 380-415V 50Hz | 21520407520 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.04 | Motor für Frequenzumformer angebautWM-D112/170-2/4K5 380-415V 50Hz | 21520507430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.05 | Frequenzumformer parametriertWM-D112/3K0, W-FM 50/54 | 31000795888 | Im Shop suchenPDF S. 7 |
| 2.05 | Frequenzumformer parametriertWM-D112/170-2/4K5, W-FM 54 | 31000795889 | Im Shop suchenPDF S. 7 |
| 2.06 | Passfeder 6 x 6 x 45 | 490316 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.07 | Gebläserad TS-S 268 x 104 S1 (50Hz) | 21120408011 | Im Shop suchenPDF S. 7 |
| 2.07 | Gebläserad TS-S 268 x 104 S1 (50Hz)Abziehvorrichtung | 11111100012 | Im Shop suchenPDF S. 7 |
| 2.08 | Unterlegscheibe 8,5 x 22 | 11161208097 | Im Shop suchenPDF S. 7 |
| 2.10 | Schraube M8 x 20 DIN 7991 | 404414 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.11 | Einlaufdüse 285 x 209 x 43 (50Hz) | 21120402017 | Im Shop suchenPDF S. 7 |
| 2.12 | Ansauggitter | 21120402222 | Im Shop suchenPDF S. 7 |
| 2.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.13 | Luftregeleinrichtung komplett | 21120402142 | Im Shop suchenPDF S. 7 |
| 2.14 | Luftregeleinrichtung | 21120402147 | Im Shop suchenPDF S. 7 |
| 2.15 | Luftklappe | 21120402077 | Im Shop suchenPDF S. 7 |
| 2.15 | LuftklappeSchraube M4 x 10 DIN 912 mit Tuflock | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.16 | StellantriebSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 7 |
| 2.16 | StellantriebSTE 50 1,2 Nm W-FM 54 | 651483 | Im Shop suchenPDF S. 7 |
| 2.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.18 | Luftklappenwelle mit Kupplung | 21120402202 | Im Shop suchenPDF S. 7 |
| 2.19 | Luftklappenwelle mit Spannstift | 21120402212 | Im Shop suchenPDF S. 7 |
| 2.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 7 |
| 2.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 7 |
| 2.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 7 |
| 2.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.26 | Schraube M6 x 110 DIN 7500 | 409364 | Im Shop suchenPDF S. 7 |
| 2.27 | Scheibe A6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |

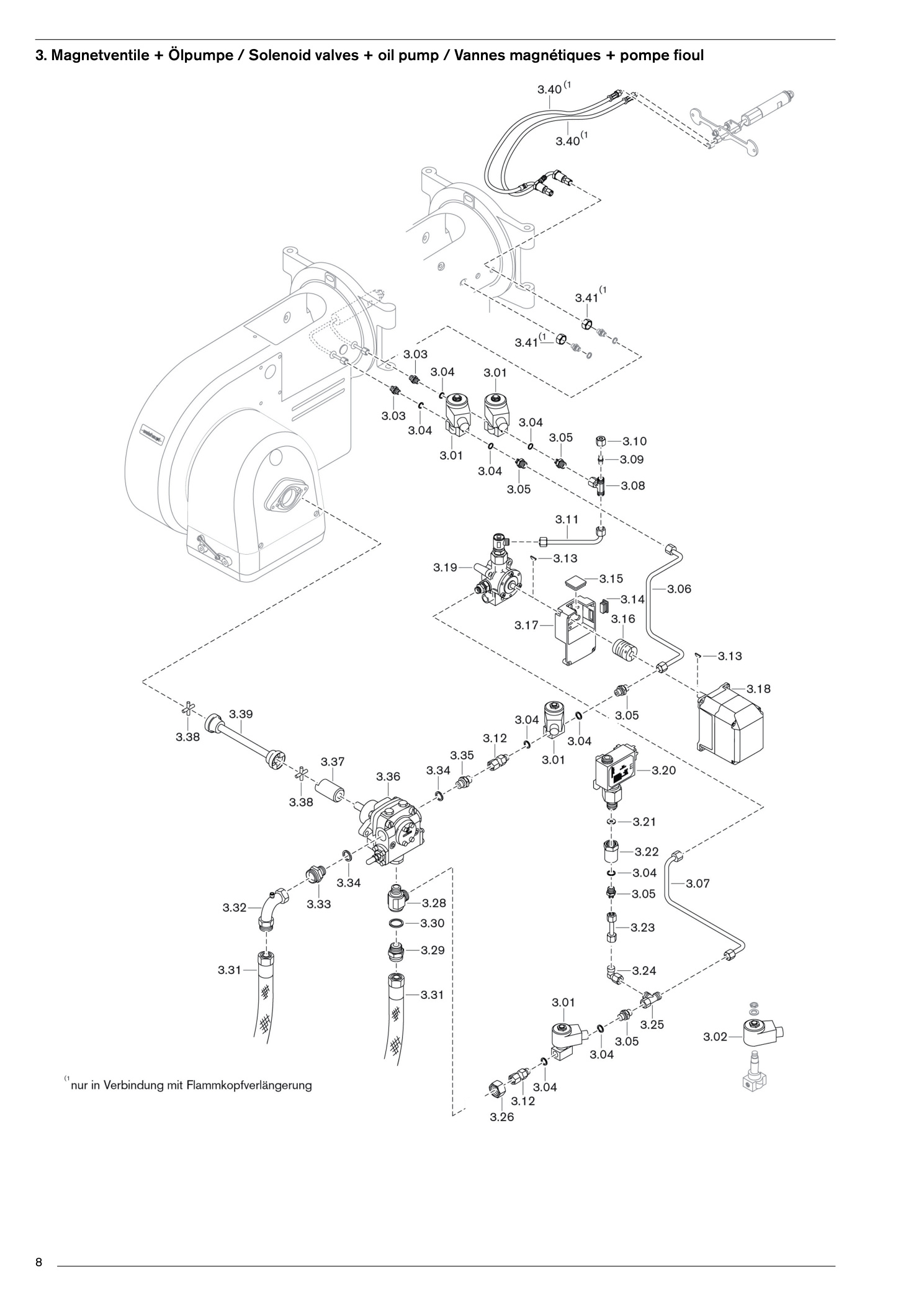

3. Magnetventile + Ölpumpe
42 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Magnetventil6027NC 110-120V 50Hz 20W | 604872 | Im Shop suchenPDF S. 9 |
| 3.02 | Magnetspulefür 6027NC 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 9 |
| 3.03 | Einschraubstutzen 6LL M10 x 1 x G 1/4 | 14022385067 | Im Shop suchenPDF S. 9 |
| 3.04 | Dichtring A13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.05 | Verschraubung XGE 10-LR G 1/4-A | 452253 | Im Shop suchenPDF S. 9 |
| 3.06 | Ölleitung 10 x 1,0 WM-L20-R VL S-MV | 21520406018 | Im Shop suchenPDF S. 9 |
| 3.07 | Ölleitung 10 x 1,0 WM-L20-R RL Ölreg. | 21520406038 | Im Shop suchenPDF S. 9 |
| 3.08 | Verschraubung EVT 10-PL | 452501 | Im Shop suchenPDF S. 9 |
| 3.09 | Verschlußbutzen XBUZ 10-L | 450752 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.10 | Überwurfmutter XM 10-L | 452828 | Im Shop suchenPDF S. 9 |
| 3.11 | Ölleitung 10 x 1,0 WM-L20-R Rücklauf | 21520406028 | Im Shop suchenPDF S. 9 |
| 3.12 | Einschraubstutzen 10 x G 1/4 x 50 | 11135185112 | Im Shop suchenPDF S. 9 |
| 3.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.14 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.15 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 9 |
| 3.16 | Federstegkupplung Serie 2 für SQM45 | 21770415107 | Im Shop suchenPDF S. 9 |
| 3.17 | Zwischengehäuse für Ölregler Serie B | 21170415272 | Im Shop suchenPDF S. 9 |
| 3.18 | StellantriebSTE 50 3NM für W-FM 50 | 651477 | Im Shop suchenPDF S. 9 |
| 3.18 | StellantriebSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 9 |
| 3.19 | Ölmengenregler W-FM, Anschluss 10-PL | 21520415012 | Im Shop suchenPDF S. 9 |
| 3.20 | Druckwächter Typ DSB146 F931 1-10 bar | 21000013070 | Im Shop suchenPDF S. 9 |
| 3.21 | Dichtring C 6,2 x 17,5 x 2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.22 | Einschraubstutzen G1/4I x G1/2I x 40 | 29050413037 | Im Shop suchenPDF S. 9 |
| 3.23 | Ölleitung 10 X 1,0 X 68 Verteilerstück | 21237406038 | Im Shop suchenPDF S. 9 |
| 3.24 | Verschraubung EVW 10-PL | 452451 | Im Shop suchenPDF S. 9 |
| 3.25 | Verschraubung EVL 10-PL | 452551 | Im Shop suchenPDF S. 9 |
| 3.26 | Überwurfmutter XM 18-L | 452803 | Im Shop suchenPDF S. 9 |
| 3.28 | Verschraubung DSVW 18-LR G 1/2 A | 452606 | Im Shop suchenPDF S. 9 |
| 3.29 | Einschraubstutzen DN20 M30 x 1,5 x M26 x1,5 | 11178206027 | Im Shop suchenPDF S. 9 |
| 3.30 | Dichtring A 27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.31 | Ölschlauch DN20 1000lg Kennband schwarz | 491137 | Im Shop suchenPDF S. 9 |
| 3.32 | Rohrbogen DN20 | 453251 | Im Shop suchenPDF S. 9 |
| 3.33 | Einschraubstutzen DN20 M30X1,5 X G 1/2 | 11265400017 | Im Shop suchenPDF S. 9 |
| 3.34 | Dichtring A 21 X26 X1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.35 | Einschraubstutzen 10L M16 x 1,5 x G1/2 x 34 | 11157406017 | Im Shop suchenPDF S. 9 |
| 3.36 | Pumpe PumpTA2C 4010-6W für WM-L20 /1 + /2-A | 601050 | Im Shop suchenPDF S. 9 |
| 3.36 | Pumpe PumpTA3C 4010-6W für WM-L20 /3-A | 601051 | Im Shop suchenPDF S. 9 |
| 3.37 | Pumpenkupplung 63 X D 35 | 11178209012 | Im Shop suchenPDF S. 9 |
| 3.38 | Kupplungskreuz Gr. 1-40 | 11115109017 | Im Shop suchenPDF S. 9 |
| 3.39 | Kupplungsmittelstück 225 mm | 21140409012 | Im Shop suchenPDF S. 9 |
| 3.40 | Druckschlauch DN6 650 mm lang * | 21020110012 | Im Shop suchenPDF S. 9 |
| 3.41 | Mutter M16 x 1.5 * | 21010410087 | Im Shop suchenPDF S. 9 |

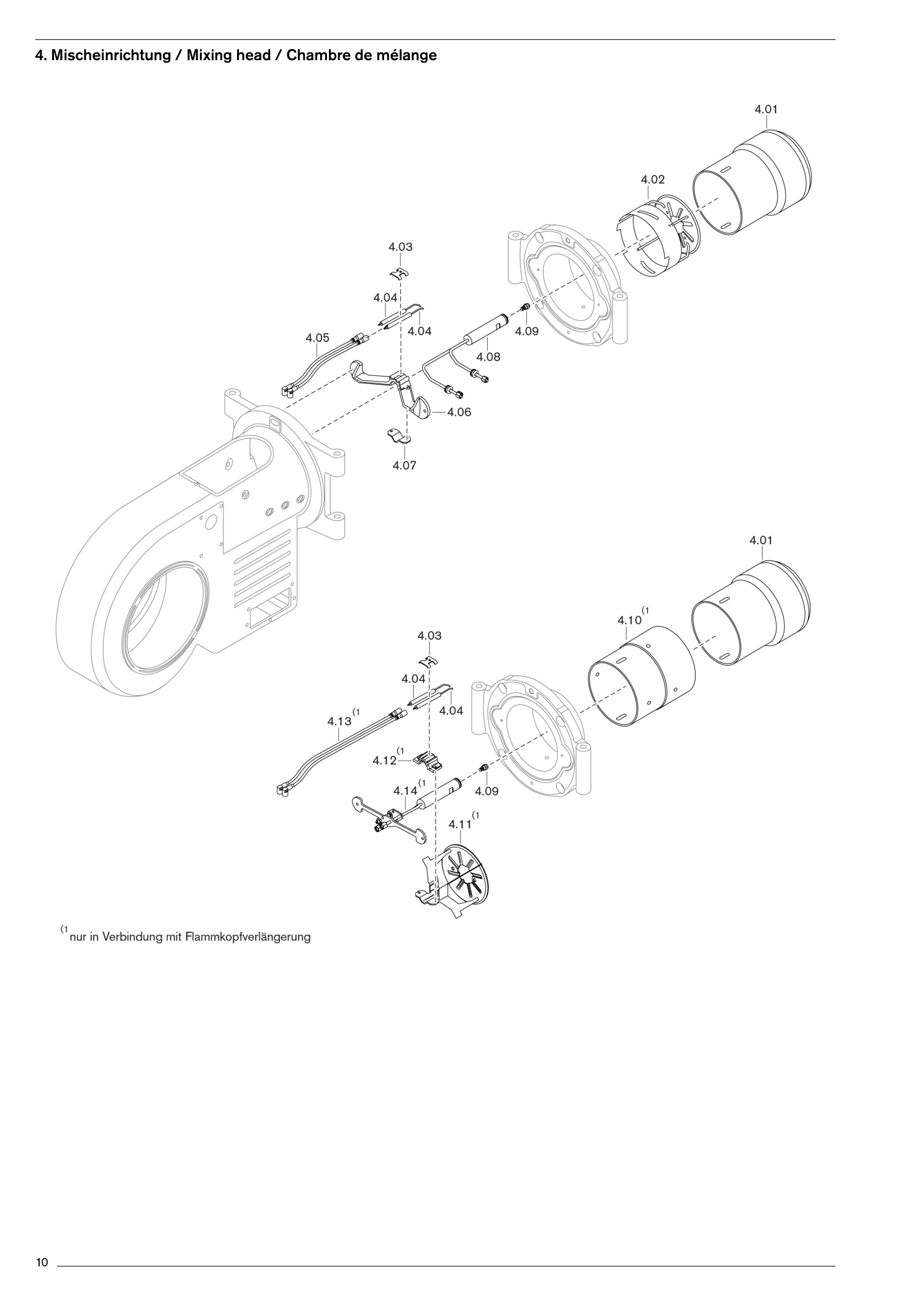

4. Mischeinrichtung / Mixing head / Chambre de mélange
46 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung

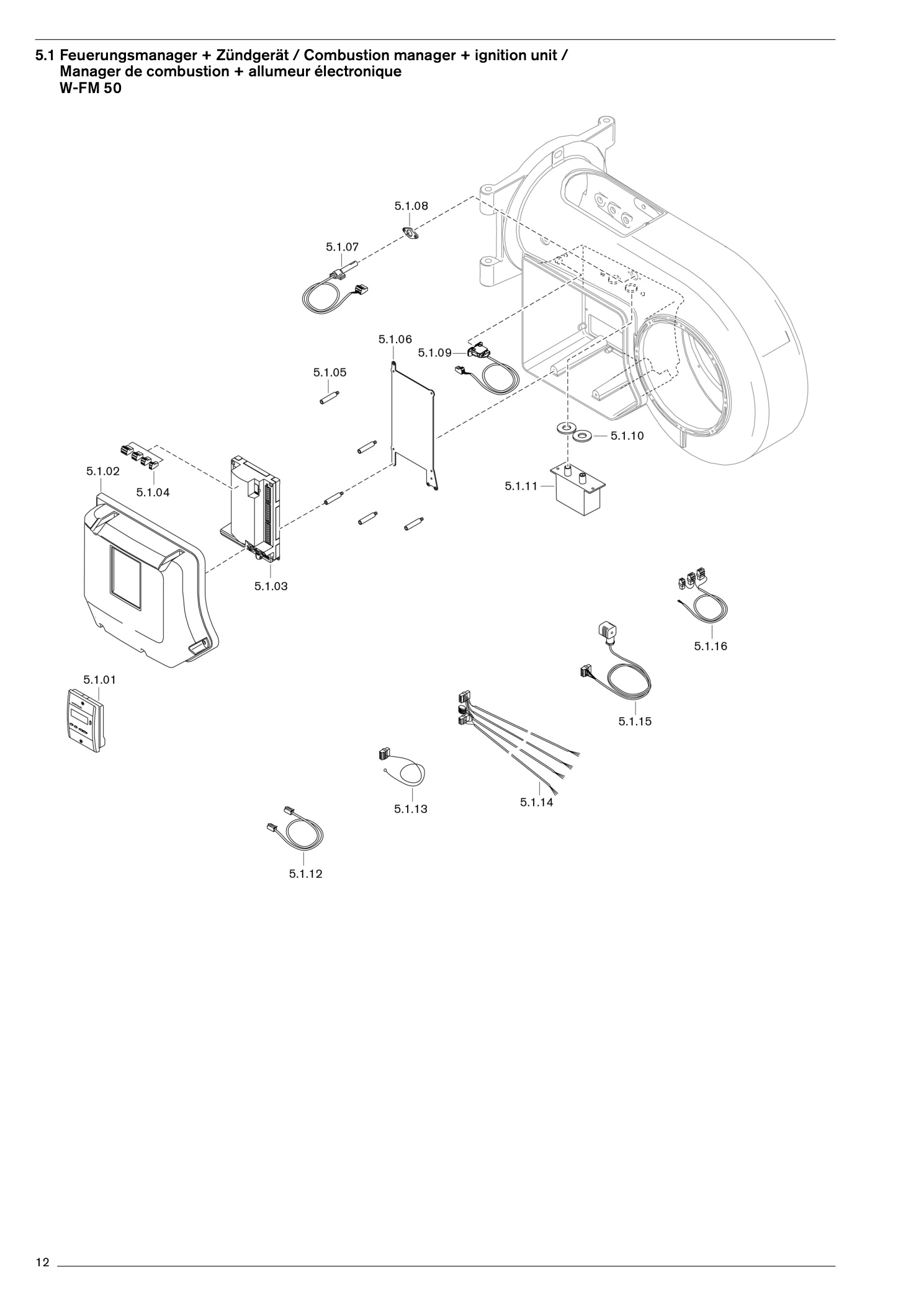

5. Sachgruppe 5
96 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1.01 | ABE für W-FM 50 | 600408 | Im Shop suchenPDF S. 13 |
| 5.1.02 | Addeckhaube WM20 inkl. DichtungABE eingebaut | 21120412012 | Im Shop suchenPDF S. 13 |
| 5.1.02 | Addeckhaube WM20 inkl. DichtungABE extern | 21120412022 | Im Shop suchenPDF S. 13 |
| 5.1.03 | Feuerungsmanager WFM50 230V 50/60 Hz | 600410 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX3-05 Gebläse, Alarm | 716410 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX5-01 Min. Wächter | 716307 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX5-02 Max. Wächter | 716308 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX8-02 Ölventil Stufe 1 | 716317 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX8-04 Betrieb Reset 50 | 716411 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX10-05 Flammenfühler QRB | 716413 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX74 Verbindung Frequenzumrichter | 716417 | Im Shop suchenPDF S. 13 |
| 5.1.04 | W-FM SteckerX75 Brennstoffzähler | 716415 | Im Shop suchenPDF S. 13 |
| 5.1.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 13 |
| 5.1.06 | Montageplatte WM für W-FM 50 | 21120412047 | Im Shop suchenPDF S. 13 |
| 5.1.07 | Flammenfühler QRB 4 W-FM 50 | 21110412582 | Im Shop suchenPDF S. 13 |
| 5.1.07 | Flammenfühler QRB 4 W-FM 50Bride 1096 für QRB 4 | 600681 | Im Shop suchenPDF S. 13 |
| 5.1.08 | Flansch für QRB 4 | 600682 | Im Shop suchenPDF S. 13 |
| 5.1.09 | Endschalter WM mit Halteblech und Steckerkabel | 21110401062 | Im Shop suchenPDF S. 13 |
| 5.1.10 | Dichtung für W-ZG 02 | 21720411017 | Im Shop suchenPDF S. 13 |
| 5.1.11 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 13 |
| 5.1.12 | Steckerkabel ABE-W-FM 50 PlugLänge 2 m | 600406 | Im Shop suchenPDF S. 13 |
| 5.1.12 | Steckerkabel ABE-W-FM 50 PlugLänge 10 m | 600407 | Im Shop suchenPDF S. 13 |
| 5.1.13 | Steckerkabel W-FM 50 Netz/Sicherheitskette | 21710412022 | Im Shop suchenPDF S. 13 |
| 5.1.14 | Steckerkabel W-FM 50 für Bürkert-Magnetv. | 21510412112 | Im Shop suchenPDF S. 13 |
| 5.1.15 | Steckerkabel W-FM DSA 46 | 21170612032 | Im Shop suchenPDF S. 13 |
| 5.1.16 | Steckerkabel W-FM 50 für Motor | 21110412102 | Im Shop suchenPDF S. 13 |

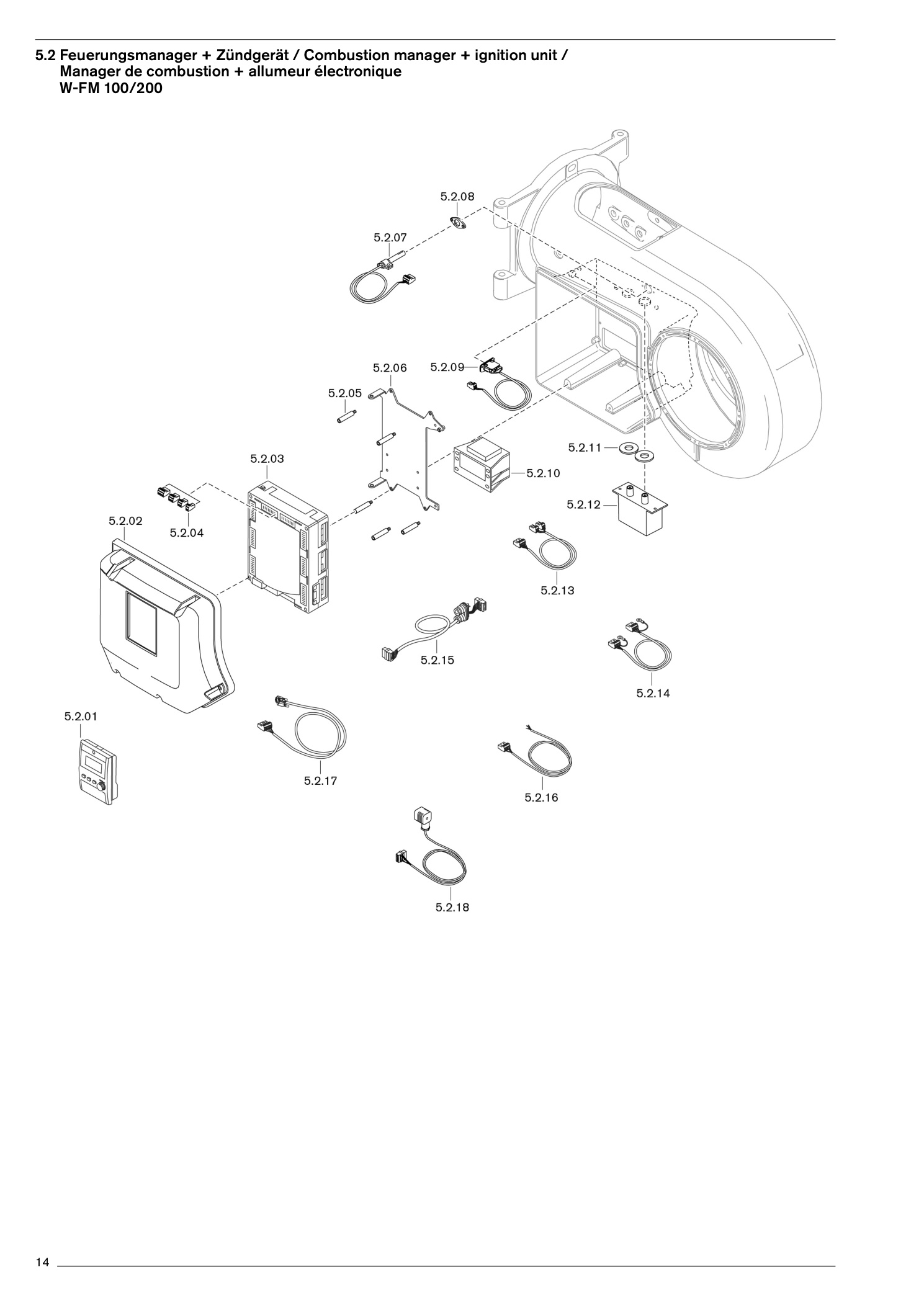

| 5.2.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 15 |
| 5.2.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 15 |
| 5.2.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, KRO, SLO) | 600441 | Im Shop suchenPDF S. 15 |
| 5.2.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, D, TR, RO, BG) | 600442 | Im Shop suchenPDF S. 15 |
| 5.2.01 | ABE für W-FM 100/200Chinesisch (VRC) | 27070612052 | Im Shop suchenPDF S. 15 |
| 5.2.02 | Addeckhaube WM20 inkl. DichtungABE eingebaut | 21120412012 | Im Shop suchenPDF S. 15 |
| 5.2.02 | Addeckhaube WM20 inkl. DichtungABE extern | 21120412022 | Im Shop suchenPDF S. 15 |
| 5.2.03 | Feuerungsmanager 230V; 50-60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 15 |
| 5.2.03 | Feuerungsmanager 230V; 50-60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 15 |
| 5.2.03 | Feuerungsmanager 230V; 50-60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.2.04 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX10-02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 15 |
| 5.2.04 | W-FM SteckerX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 15 |
| 5.2.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 15 |
| 5.2.06 | Montageplatte WM20 für W-FM | 100218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.2.07 | Flammenfühler FlameQRI 2B2.B180B | 600652 | Im Shop suchenPDF S. 15 |
| 5.2.08 | Flansch Flangefür Flammenfühler QRI | 21770612097 | Im Shop suchenPDF S. 15 |
| 5.2.09 | Endschalter | 21110401062 | Im Shop suchenPDF S. 15 |
| 5.2.10 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.2.11 | Dichtung für Zündgerät W-ZG 02 | 21720411017 | Im Shop suchenPDF S. 15 |
| 5.2.12 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 15 |
| 5.2.13 | Steckerkabel W-FM Trafo 230V / 110 V / 12V | 21710412502 | Im Shop suchenPDF S. 15 |
| 5.2.14 | Steckerkabel W-FM Trafo 12-0-12V | 21710412012 | Im Shop suchenPDF S. 15 |
| 5.2.15 | Steckerkabel PlugW-FM Stellantrieb Luftregler | 21760512212 | Im Shop suchenPDF S. 15 |
| 5.2.15 | Steckerkabel PlugSQM4... zu SQM4... 400 mm | 21760512022 | Im Shop suchenPDF S. 15 |
| 5.2.16 | Steckerkabel Plugmit Stecker X8-03 Magnetventil | 21832412012 | Im Shop suchenPDF S. 15 |
| 5.2.16 | Steckerkabel PlugW-FM Stecker X8-02, K11+12 | 21810412132 | Im Shop suchenPDF S. 15 |
| 5.2.17 | Steckerkabel W-FM bis ABE PlugABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 15 |
| 5.2.17 | Steckerkabel W-FM bis ABE PlugABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 15 |
| 5.2.17 | Steckerkabel W-FM bis ABE PlugABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.2.17 | Steckerkabel W-FM bis ABE PlugABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 15 |
| 5.2.18 | Steckerkabel W-FM DSA 46 | 21170612032 | Im Shop suchenPDF S. 15 |
