Weishaupt Brenner WM-L10-A Ausf. T
Dokument 83036180. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

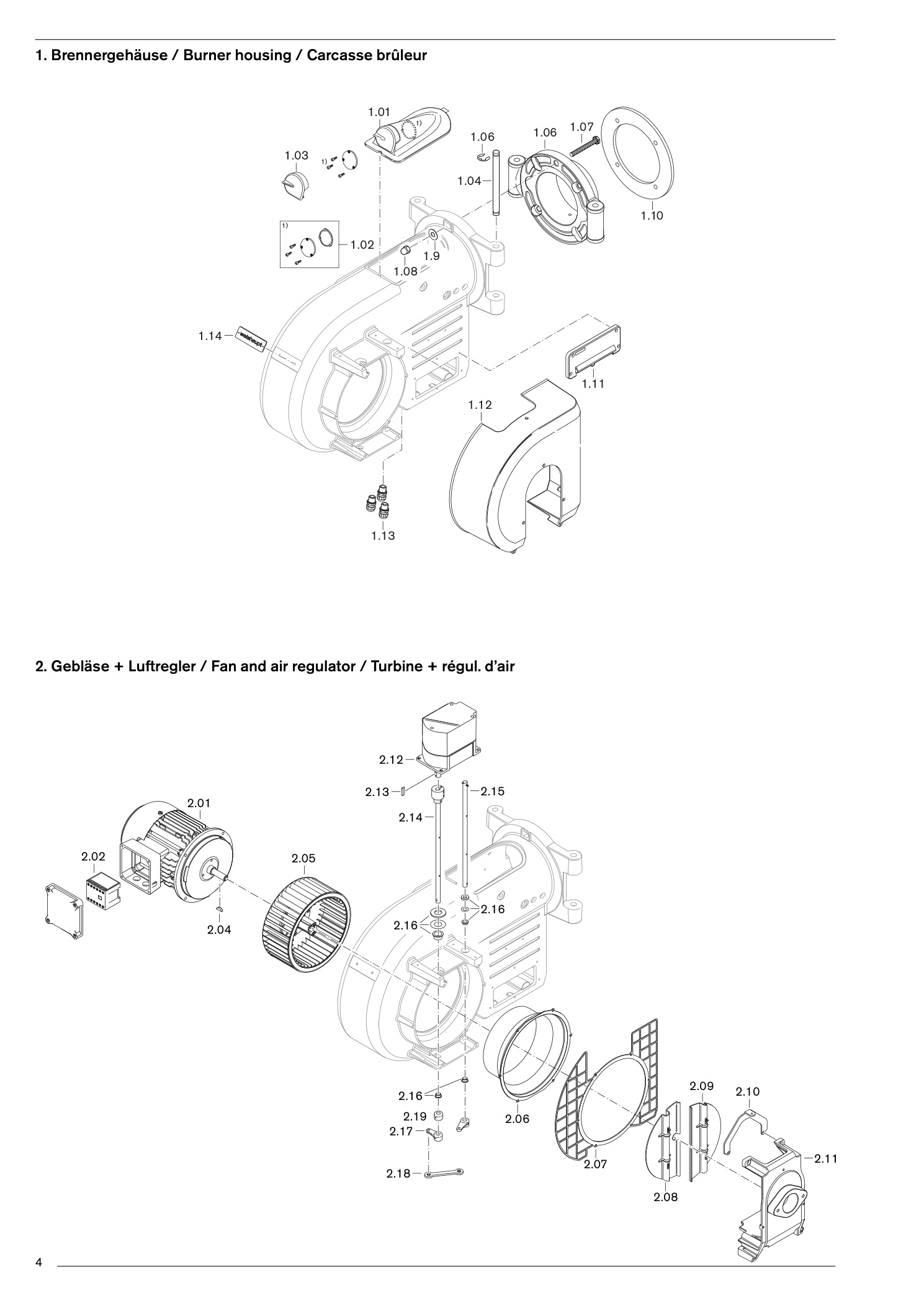

1. Brennergehäuse 5 Burner housing 5
17 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel WM10 komplett | 21110401022 | Im Shop suchenPDF S. 5 |
| 1.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 5 |
| 1.04 | Schwenkbolzen 14 x | 208111 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 10 | 431604 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch WM10 | 21110401027 | Im Shop suchenPDF S. 5 |
| 1.06 | Schwenkflansch WM10Schraube M10 x 35 | 402600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch WM10Scheibe A 10,5 | 430600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Schraube M12 x 65 DIN | 931401 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.10 | Flanschdichtung242 x 160 - TK 186 WM-L10/1 + /2 | 21110401117 | Im Shop suchenPDF S. 5 |
| 1.10 | Flanschdichtung242 x 160 WM-L 10/3 + /4 | 11155200127 | Im Shop suchenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Ansaughaube WM10 | 21110402022 | Im Shop suchenPDF S. 5 |
| 1.13 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 5 |
| 1.14 | Firmenschild -weishaupt | 21110401107 | Im Shop suchenPDF S. 5 |
2. Gebläse und Luftregler
27 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | MotorWM-D90/90-2/1K0 220-240/380-415V | 21510407310 | Im Shop suchenPDF S. 5 |
| 2.1 | MotorWM-D90/110-2/1K5 220-240/380-415V | 21510507410 | Im Shop suchenPDF S. 5 |
| 2.02 | Leistungsschütz B6-30-10 220-240 V | 701915 | Im Shop suchenPDF S. 5 |
| 2.04 | Scheibenfeder 5 x 6,5 DIN 6888 | 490151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.05 | GebläseradTLR-S 223X92 S1 50 Hz grün WM-L10/1 - /3 | 21110408011 | Im Shop suchenPDF S. 5 |
| 2.05 | GebläseradTLR-S 232X94 S1 50 Hz blau WM-L10/4 | 21110408021 | Im Shop suchenPDF S. 5 |
| 2.05 | GebläseradTS-S 200X92 R 60Hz schwarz/rot WM-L10/1 - /3 | 21110408041 | Im Shop suchenPDF S. 5 |
| 2.05 | GebläseradTS-S 206X92 60Hz gelb WM-L10/4 | 21110408031 | Im Shop suchenPDF S. 5 |
| 2.05 | GebläseradAbziehvorrichtung WM-L 10/1 - /4 | 11111100012 | Im Shop suchenPDF S. 5 |
| 2.06 | Einlaufdüse Ø 161 mm WM-L10/1 - /3 | 21110402177 | Im Shop suchenPDF S. 5 |
| 2.06 | Einlaufdüse Ø 161 mm WM-L10/1 - /3Ø 180,7 mm WM-L10/4 | 21110502027 | Im Shop suchenPDF S. 5 |
| 2.07 | Ansauggitter WM-L10/1 | 21110402067 | Im Shop suchenPDF S. 5 |
| 2.07 | Ansauggitter WM-L10/1WM-L10/2-4A + WM-G10/3+4-A | 21110402077 | Im Shop suchenPDF S. 5 |
| 2.08 | Luftklappe (mit Aussparung) | 21110402137 | Im Shop suchenPDF S. 5 |
| 2.08 | Luftklappe (mit Aussparung)Schraube M4x10 DIN612 mit Tufloc | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.09 | Luftklappe WM-L 10/2 - /4 | 21110402127 | Im Shop suchenPDF S. 5 |
| 2.10 | Halteblech für Ansaughaube | 21110402087 | Im Shop suchenPDF S. 5 |
| 2.11 | Ansaughaubenbügel | 21110402157 | Im Shop suchenPDF S. 5 |
| 2.12 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 5 |
| 2.12 | Stellantrieb SQM 45.291 B9 WH 3 NmSTE 50 für W-FM50 | 651483 | Im Shop suchenPDF S. 5 |
| 2.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.14 | Luftklappenwelle mit Kupplung | 21110402092 | Im Shop suchenPDF S. 5 |
| 2.15 | Luftklappenwelle mit Spannstift WM-L 10/2 - /4 | 21110402112 | Im Shop suchenPDF S. 5 |
| 2.16 | Gleitlager-Set | 21110402502 | Im Shop suchenPDF S. 5 |
| 2.17 | Stellhebel WM-L 10/2 - /4 | 21110402047 | Im Shop suchenPDF S. 5 |
| 2.18 | Gelenkkopfstange 75 mm | 21110402192 | Im Shop suchenPDF S. 5 |
| 2.19 | Stellring 24x10x16 WM-L10/1 | 21110402167 | Im Shop suchenPDF S. 5 |

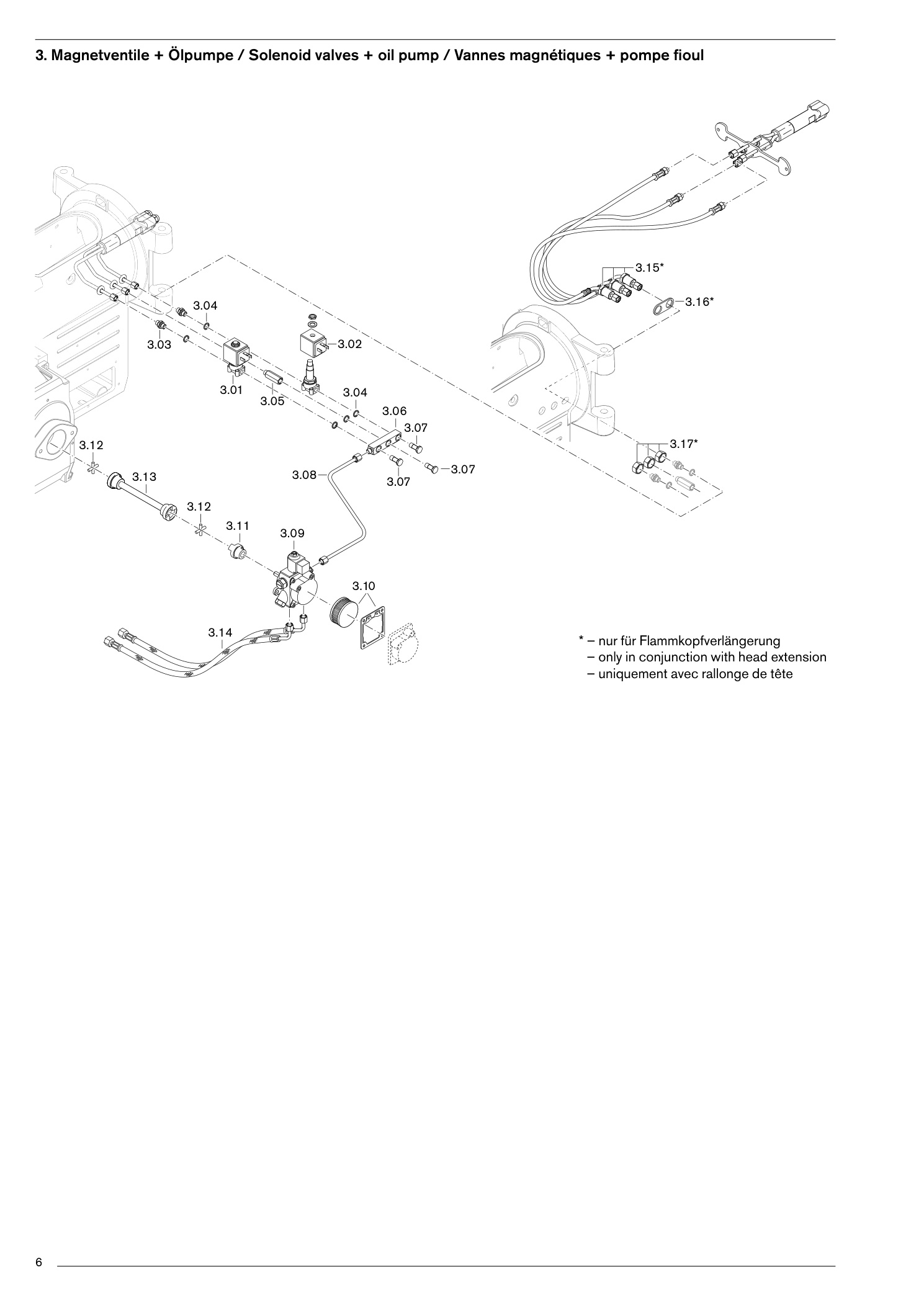

3. Magnetventile + Ölpumpe
23 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Magnetventil 121 Z2323, 1/8”mit Spule 230V 50Hz / 240V 60Hz | 604480 | Im Shop suchenPDF S. 7 |
| 3.01 | Magnetventil 121 Z2323, 1/8”mit Spule 110V 50Hz / 115V 60Hz | 604481 | Im Shop suchenPDF S. 7 |
| 3.01 | Magnetventil 121 Z2323, 1/8”mit Spule 220V 60Hz | 604482 | Im Shop suchenPDF S. 7 |
| 3.02 | Magnetspule für 121 Z 2323230V 50Hz/ 240V 60Hz | 604453 | Im Shop suchenPDF S. 7 |
| 3.02 | Magnetspule für 121 Z 2323110V 50Hz/ 115V 60Hz | 604452 | Im Shop suchenPDF S. 7 |
| 3.02 | Magnetspule für 121 Z 2323220V 60Hz | 604471 | Im Shop suchenPDF S. 7 |
| 3.03 | Verschraubung XGE06-LLR G1/8” | 452291 | Im Shop suchenPDF S. 7 |
| 3.04 | Dichtring A10 DIN7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.05 | Einschraubstutzen 6LL | 21110413037 | Im Shop suchenPDF S. 7 |
| 3.06 | Verteilerstück WM-L10 Ausf. T | 21110413017 | Im Shop suchenPDF S. 7 |
| 3.07 | Hohlschraube G1/8 mit Drosselblende 0,9 | 21116313032 | Im Shop suchenPDF S. 7 |
| 3.08 | Ölleitung 6x 1,0 | 21110406018 | Im Shop suchenPDF S. 7 |
| 3.9 | Pumpe ALV75 WM-L10/1+/2 | 21110406022 | Im Shop suchenPDF S. 7 |
| 3.9 | Pumpe ALV75 WM-L10/1+/2ALV95 WM-L10/3 + /4 | 21110406032 | Im Shop suchenPDF S. 7 |
| 3.9 | Pumpe ALV75 WM-L10/1+/2Magnetspule T80 Suntec 220-240V 50-60Hz | 604495 | Im Shop suchenPDF S. 7 |
| 3.10 | Filter + Dichtung Pumpe ALV 75 + ALV 95 | 601102 | Im Shop suchenPDF S. 7 |
| 3.11 | Pumpenkupplung | 11115109022 | Im Shop suchenPDF S. 7 |
| 3.12 | Kupplungskreuz Gr. 1-40 | 11115109017 | Im Shop suchenPDF S. 7 |
| 3.13 | Kupplungsmittelstück 220 mm | 21110409012 | Im Shop suchenPDF S. 7 |
| 3.14 | Ölschlauch DN8; 1000 mm; G3/8” | 491011 | Im Shop suchenPDF S. 7 |
| 3.15 | * Druckschlauch 490 mm lang | 21010110012 | Im Shop suchenPDF S. 7 |
| 3.16 | * Scheibe 16,3 x 24 3 | 21010410077 | Im Shop suchenPDF S. 7 |
| 3.17 | * Mutter M16 x 1.5 | 21010410087 | Im Shop suchenPDF S. 7 |

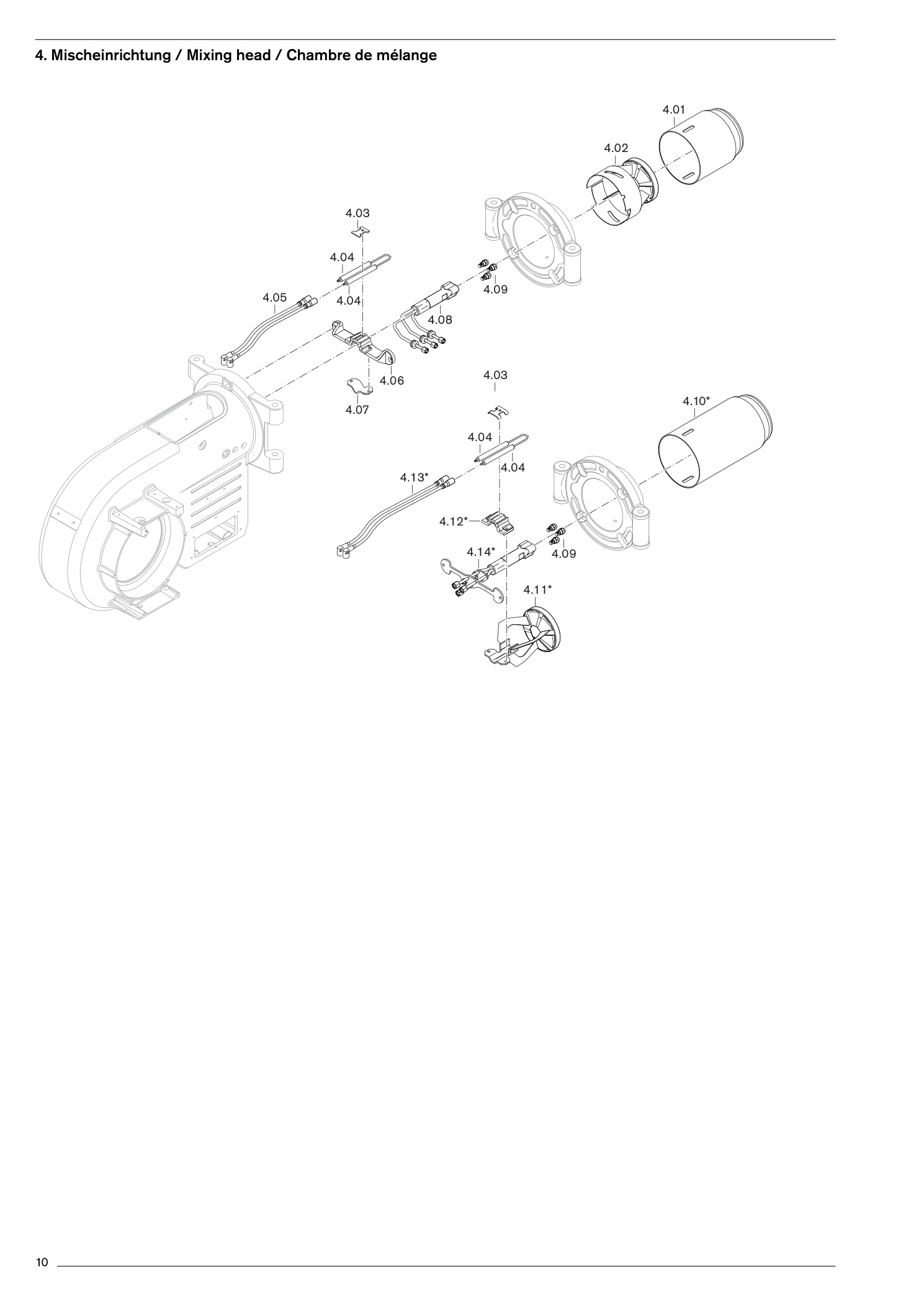

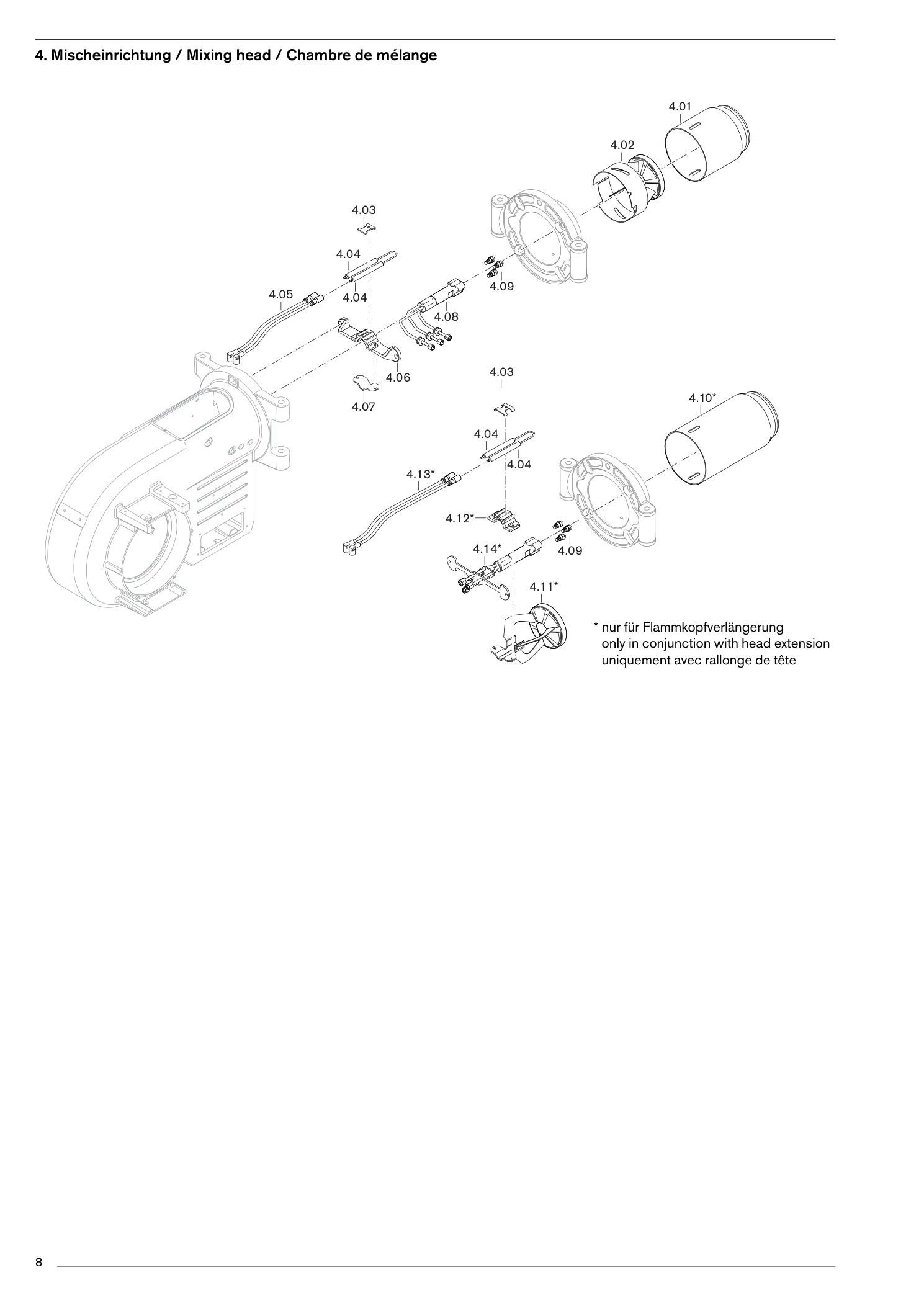

4. Mischeinrichtung / Mixing head / Chambre de mélange
109 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung

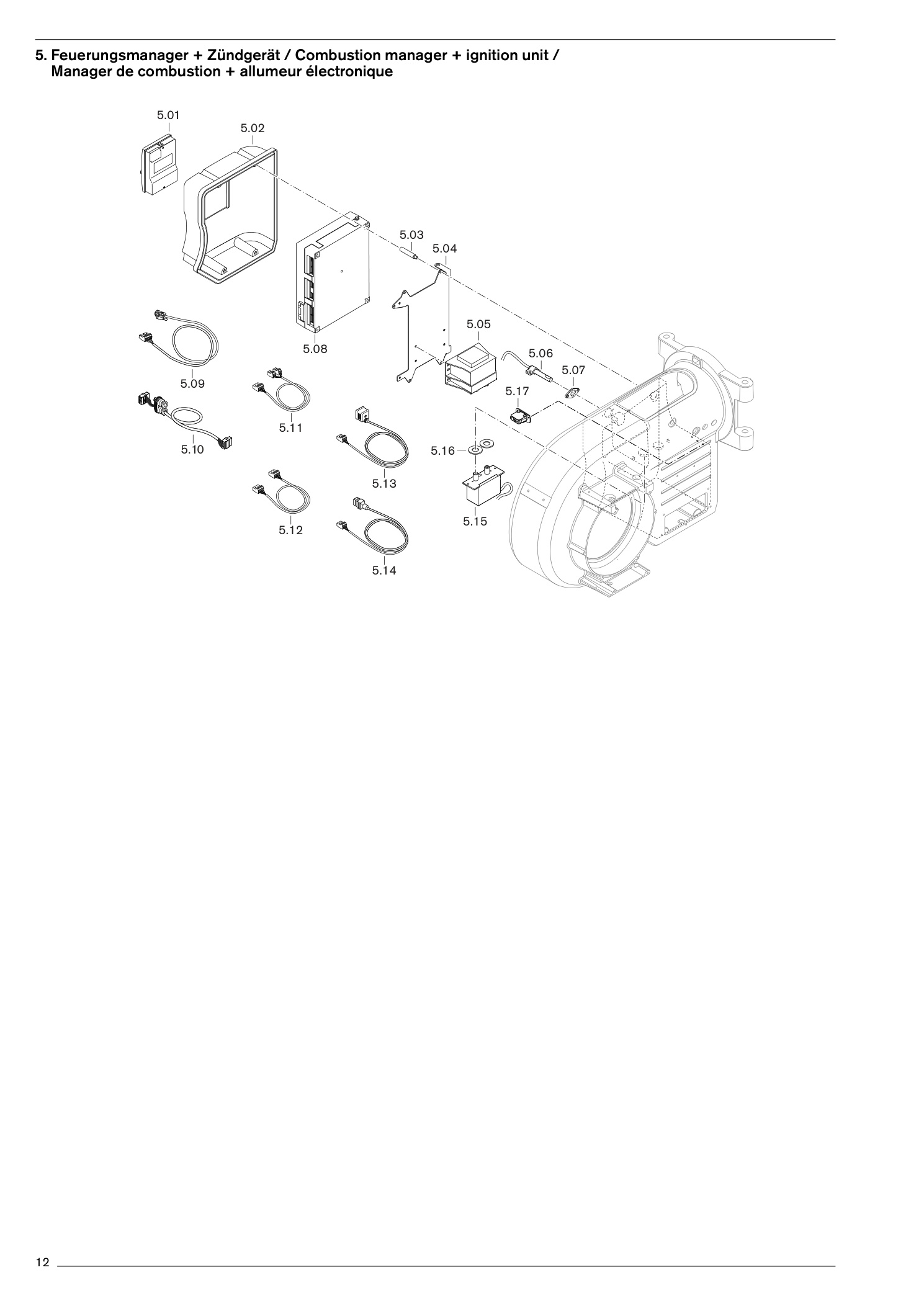

5. Feuerungsmanager + Zündgerät / Combustion manager +
27 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1 | Anzeige & Bedieneinheit (ABE) W-FM | 100600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.1 | Anzeige & Bedieneinheit (ABE) W-FMAnzeige & Bedieneinheit (ABE) W-FM 50 | 600408 | Im Shop suchenPDF S. 13 |
| 5.02 | Addeckhaube für W-FM / ABE | 21110412012 | Im Shop suchenPDF S. 13 |
| 5.03 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 13 |
| 5.04 | Montageplatte WM10 für W-FM | 100211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.05 | Trafo für W-FM AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.05 | Trafo für W-FM AGG 5.AGG 5. | 210110 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.06 | Flammenfühler QRB4A W-FM 50 | 21110412582 | Im Shop suchenPDF S. 13 |
| 5.06 | Flammenfühler QRB4A W-FM 50QRI W-FM | 100600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.06 | Flammenfühler QRB4A W-FM 50Bride für QRB 4 | 600681 | Im Shop suchenPDF S. 13 |
| 5.07 | Flansch für QRB 4 | 600682 | Im Shop suchenPDF S. 13 |
| 5.08 | FeuerungsmanagerW-FM | 100230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.08 | FeuerungsmanagerW-FM | 100230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.08 | FeuerungsmanagerW-FM | 100120 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.08 | FeuerungsmanagerW-FM50 230V | 600410 | Im Shop suchenPDF S. 13 |
| 5.08 | FeuerungsmanagerW-FM50 120V | 600411 | Im Shop suchenPDF S. 13 |
| 5.09 | Steckerkabel W-FM100 / ABE | 21770612102 | Im Shop suchenPDF S. 13 |
| 5.09 | Steckerkabel W-FM100 / ABEW-FM50 / ABE | 600406 | Im Shop suchenPDF S. 13 |
| 5.10 | Steckerkabel W-FM100 / Stellantrieb Luft | 21760512212 | Im Shop suchenPDF S. 13 |
| 5.11 | Steckerkabel W-FM100 / Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 13 |
| 5.12 | Steckerkabel W-FM100 / Trafo 12-0-12V | 21710412012 | Im Shop suchenPDF S. 13 |
| 5.13 | Steckerkabel W-FM / MagnetventilSteckerkabel W-MF X7-01 (Stufe 2) | 21130612022 | Im Shop suchenPDF S. 13 |
| 5.13 | Steckerkabel W-FM / MagnetventilSteckerkabel W-MF X7-02 (Stufe 3) | 21130612032 | Im Shop suchenPDF S. 13 |
| 5.14 | Steckerkabel W-MF X8-02 | 21110412042 | Im Shop suchenPDF S. 13 |
| 5.15 | Zündgerät W-ZG 02 230V | 21770411052 | Im Shop suchenPDF S. 13 |
| 5.16 | Dichtring für W-ZG 02 44 x 18 x 4 | 21116311027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.17 | Endschalter WM-L10 | 21110401062 | Im Shop suchenPDF S. 13 |
