Weishaupt Brenner WM-L10-A Ausf. R
Dokument 83037680. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

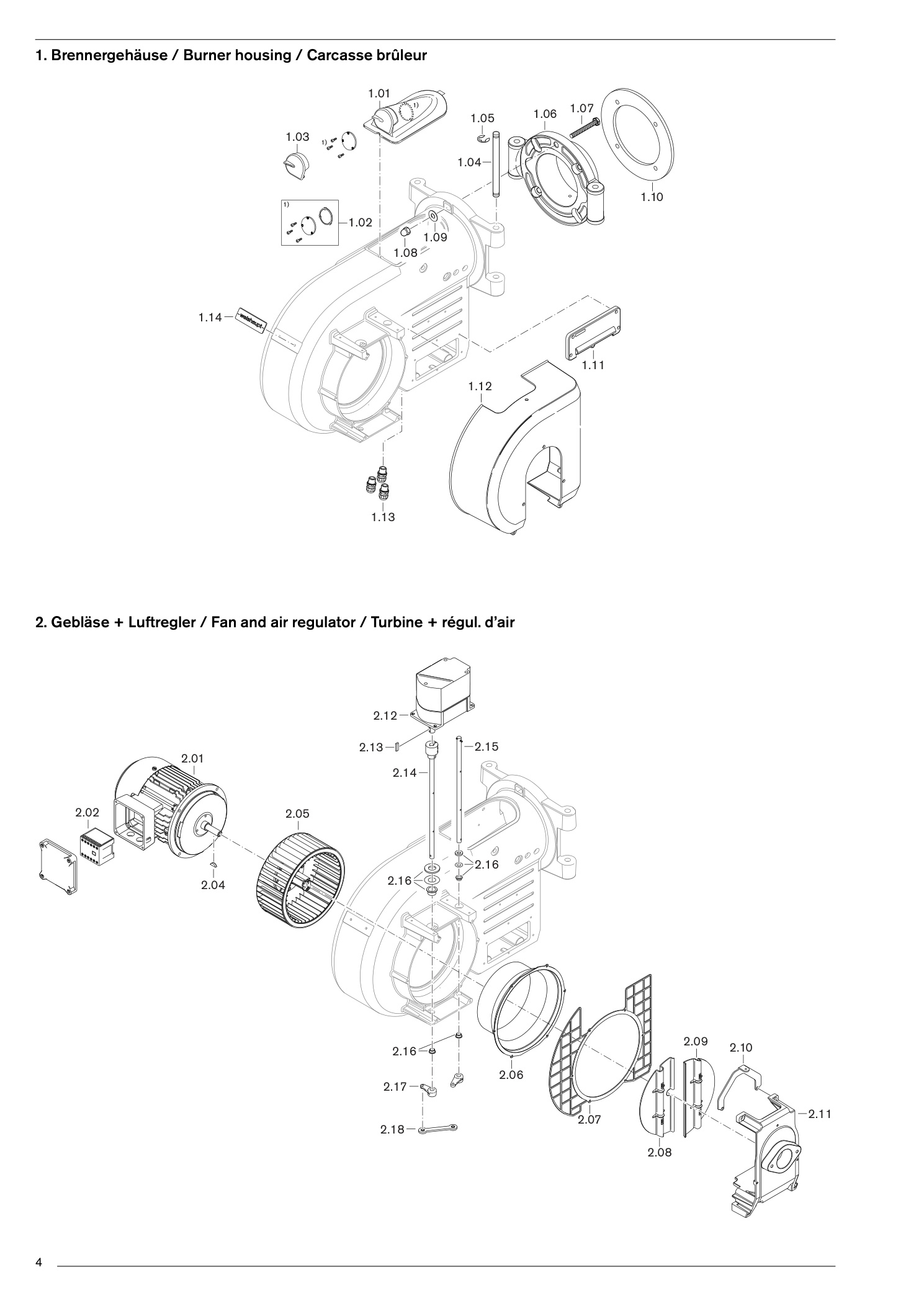

1. Brennergehäuse 5 Burner housing 5
17 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel WM10 komplett | 21110401022 | Im Shop suchenPDF S. 5 |
| 1.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe + Federmutter | 21110401137 | Im Shop suchenPDF S. 5 |
| 1.04 | Schwenkbolzen 14 x | 208111 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 10 | 431604 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch WM10 | 21110401027 | Im Shop suchenPDF S. 5 |
| 1.06 | Schwenkflansch WM10Schraube M10 x 35 | 402600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch WM10Scheibe A 10,5 | 430600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Schraube M12 x 65 | 401725 | Im Shop suchenPDF S. 5 |
| 1.08 | Hutmutter M12 | 21110401197 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.10 | Flanschdichtung242 x 160 - TK 186 WM-L10/2 | 21110401117 | Im Shop suchenPDF S. 5 |
| 1.10 | Flanschdichtung242 x 160 WM-L 10/3 + /4 | 11155200127 | Im Shop suchenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Ansaughaube WM10 komplett | 21110402022 | Im Shop suchenPDF S. 5 |
| 1.13 | Kabelverschraubung WM-L10 | 21110401502 | Im Shop suchenPDF S. 5 |
| 1.14 | Firmenschild -weishaupt | 21110401107 | Im Shop suchenPDF S. 5 |
2. Gebläse und Luftregler
25 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | MotorWM-D90/90-2/1K0 220-240/380-415V | 21510407310 | Im Shop suchenPDF S. 5 |
| 2.1 | MotorWM-D90/110-2/1K5 220-240/380-415V | 21510507410 | Im Shop suchenPDF S. 5 |
| 2.02 | Leistungsschütz B6-30-10 220-240 V | 701915 | Im Shop suchenPDF S. 5 |
| 2.04 | Scheibenfeder 5 x 6,5 DIN 6888 | 490151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.05 | GebläseradTLR-S 223x92 S1 50 Hz grün WM-L10/2+/3 | 21110408011 | Im Shop suchenPDF S. 5 |
| 2.05 | GebläseradTLR-S 232x94 S1 50 Hz blau WM-L10/4 | 21110408021 | Im Shop suchenPDF S. 5 |
| 2.05 | GebläseradAbziehvorrichtung WM-L 10/2-4 | 11111100012 | Im Shop suchenPDF S. 5 |
| 2.06 | Einlaufdüse Ø 161 mm WM-L10/2 + /3 | 21110402177 | Im Shop suchenPDF S. 5 |
| 2.06 | Einlaufdüse Ø 161 mm WM-L10/2 + /3Ø 180,7 mm WM-L10/4 | 21110502027 | Im Shop suchenPDF S. 5 |
| 2.07 | Ansauggitter WM-L10/2-4A | 21110402077 | Im Shop suchenPDF S. 5 |
| 2.08 | Luftklappe WM-L10 | 21110402137 | Im Shop suchenPDF S. 5 |
| 2.08 | Luftklappe WM-L10Schraube M4 x 10 DIN 912 mit TufLoc | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.09 | Luftklappe WM 10 | 21110402127 | Im Shop suchenPDF S. 5 |
| 2.09 | Luftklappe WM 10Schraube M4 x 10 DIN 912 mit TufLoc | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.10 | Halteblech für Ansaughaube WM10 | 21110402087 | Im Shop suchenPDF S. 5 |
| 2.11 | Ansaughaubenbügel WM10 pulverbesch. | 21110402157 | Im Shop suchenPDF S. 5 |
| 2.12 | StellantriebSTE 50 1,2 Nm (W-FM 50) | 651483 | Im Shop suchenPDF S. 5 |
| 2.12 | StellantriebSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 5 |
| 2.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.14 | Luftklappenwelle mit Kupplung WM10 vorm. | 21110402092 | Im Shop suchenPDF S. 5 |
| 2.15 | Luftklappenwelle WM10 mit Spannstift | 21110402112 | Im Shop suchenPDF S. 5 |
| 2.16 | Gleitlagerset Luftregler WM10 | 21110402502 | Im Shop suchenPDF S. 5 |
| 2.17 | Stellhebel WM10 | 21110402047 | Im Shop suchenPDF S. 5 |
| 2.17 | Stellhebel WM10Schraube M5 x 12 mit TufLoc | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.18 | Gelenkkopfstange 75 mm | 21110402192 | Im Shop suchenPDF S. 5 |

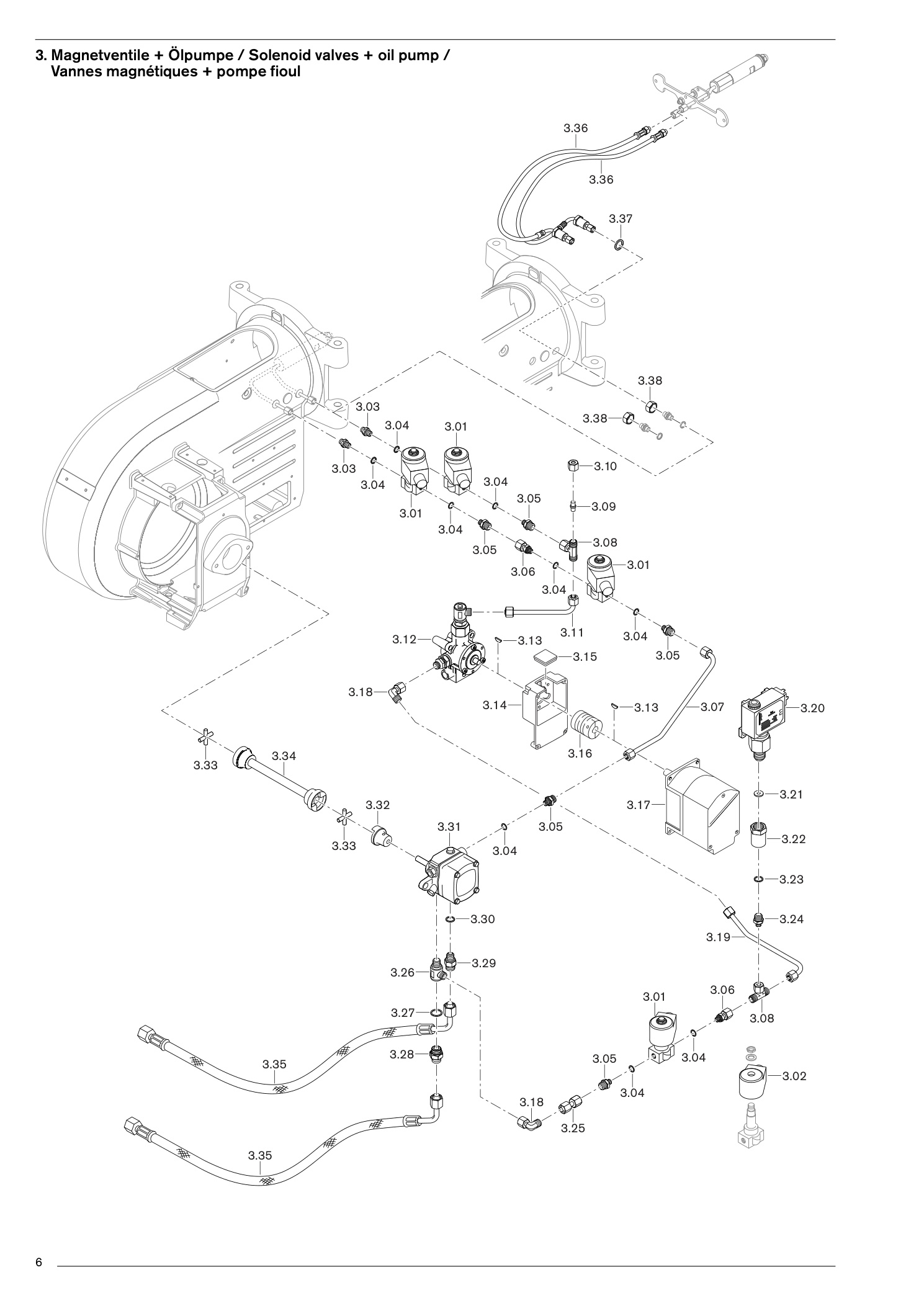

3. Magnetventile + Ölpumpe
41 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Magnetventil 6027 110-120V 50Hz | 604802 | Im Shop suchenPDF S. 7 |
| 3.02 | Magnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 7 |
| 3.03 | Verschraubung XGE06-LLR G1/8 A | 452291 | Im Shop suchenPDF S. 7 |
| 3.04 | Dichtring A10 13,5 x 1 DIN 7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.05 | Einschraubstutzen 8L | 21137306067 | Im Shop suchenPDF S. 7 |
| 3.06 | Einschraubstutzen 8 x G1/8 x 3 | 21110413017 | Im Shop suchenPDF S. 7 |
| 3.07 | Ölleitung 8 x 1,0 WM-L10-R VL Pumpe | 21510406018 | Im Shop suchenPDF S. 7 |
| 3.08 | Verschraubung EVT 08-PL | 452500 | Im Shop suchenPDF S. 7 |
| 3.09 | Verschlussbutzen XBUZ 08-L | 450753 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.10 | Überwurfmutter XM 08-L | 452829 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.11 | Ölleitung 8 x 1,0 WM-L10-R RL Magnet | 21510406028 | Im Shop suchenPDF S. 7 |
| 3.12 | Ölmengenregler W-FM, Anschluss 8-PL | 21510415012 | Im Shop suchenPDF S. 7 |
| 3.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.14 | Zwischengehäuse für Ölmengenregler | 21170415272 | Im Shop suchenPDF S. 7 |
| 3.15 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 7 |
| 3.16 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 7 |
| 3.17 | StellantriebSTE50 3Nm (W-FM 50) | 651477 | Im Shop suchenPDF S. 7 |
| 3.17 | StellantriebSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 7 |
| 3.18 | Verschraubung EVW 08-PL | 452450 | Im Shop suchenPDF S. 7 |
| 3.19 | Ölleitung 8 x 1,0 WM-L10-R RL Öl | 21510406038 | Im Shop suchenPDF S. 7 |
| 3.20 | Druckwächter Typ DSB146 F931 1-10 bar | 21000013070 | Im Shop suchenPDF S. 7 |
| 3.21 | Dichtring C 6,2 x 17,5 x 2 DIN 16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.22 | Einschraubstutzen G1/4-I x G1/2-I x 40 | 29050413037 | Im Shop suchenPDF S. 7 |
| 3.23 | Dichtring A13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.24 | Verschraubung XGE 08-LR G 1/4-A | 452264 | Im Shop suchenPDF S. 7 |
| 3.25 | Ölleitung 8 x 1,0 x 36 Pumpe-Ölzähler | 11000361018 | Im Shop suchenPDF S. 7 |
| 3.26 | Verschraubung DSVW 08-LR G1/4-A | 452602 | Im Shop suchenPDF S. 7 |
| 3.27 | Dichtring A18 x 22 x 1,5 DIN 7603 | 440028 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.28 | Einschraubstutzen DN8 G3/8 x M18 x 1 x 30 | 11000335027 | Im Shop suchenPDF S. 7 |
| 3.29 | Einschraubstutzen DN8 G3/8 x G1/4 | 21110406047 | Im Shop suchenPDF S. 7 |
| 3.30 | Dichtring A13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.31 | Pumpe AJV4 CE 1013 4P WM-L10/2 | 601758 | Im Shop suchenPDF S. 7 |
| 3.31 | Pumpe AJV4 CE 1013 4P WM-L10/2AJV6 CE 1013 4P WM-L10/3+/4 | 601751 | Im Shop suchenPDF S. 7 |
| 3.31 | Pumpe AJV4 CE 1013 4P WM-L10/2Filtersatz Nr. 3 | 601103 | Im Shop suchenPDF S. 7 |
| 3.32 | Pumpenkupplung ø 35 x 36 x 8 | 11115109022 | Im Shop suchenPDF S. 7 |
| 3.33 | Kupplungskreuz Gr. 1-40 NBR Perbunan | 11115109017 | Im Shop suchenPDF S. 7 |
| 3.34 | Kupplungsmittelstück 220mm WM-L10 | 21110409012 | Im Shop suchenPDF S. 7 |
| 3.35 | Ölschlauch DN8, 1000lg Kennband schwarz | 491011 | Im Shop suchenPDF S. 7 |
| 3.36 | Druckschlauch DN4, 490mm, 6-LL, M10 x 1 * | 21010110012 | Im Shop suchenPDF S. 7 |
| 3.37 | Scheibe 16,3 x 24 x 3 * | 21010410077 | Im Shop suchenPDF S. 7 |
| 3.38 | Sechskantmutter M16 x 1,5 WM10 * | 21010410087 | Im Shop suchenPDF S. 7 |

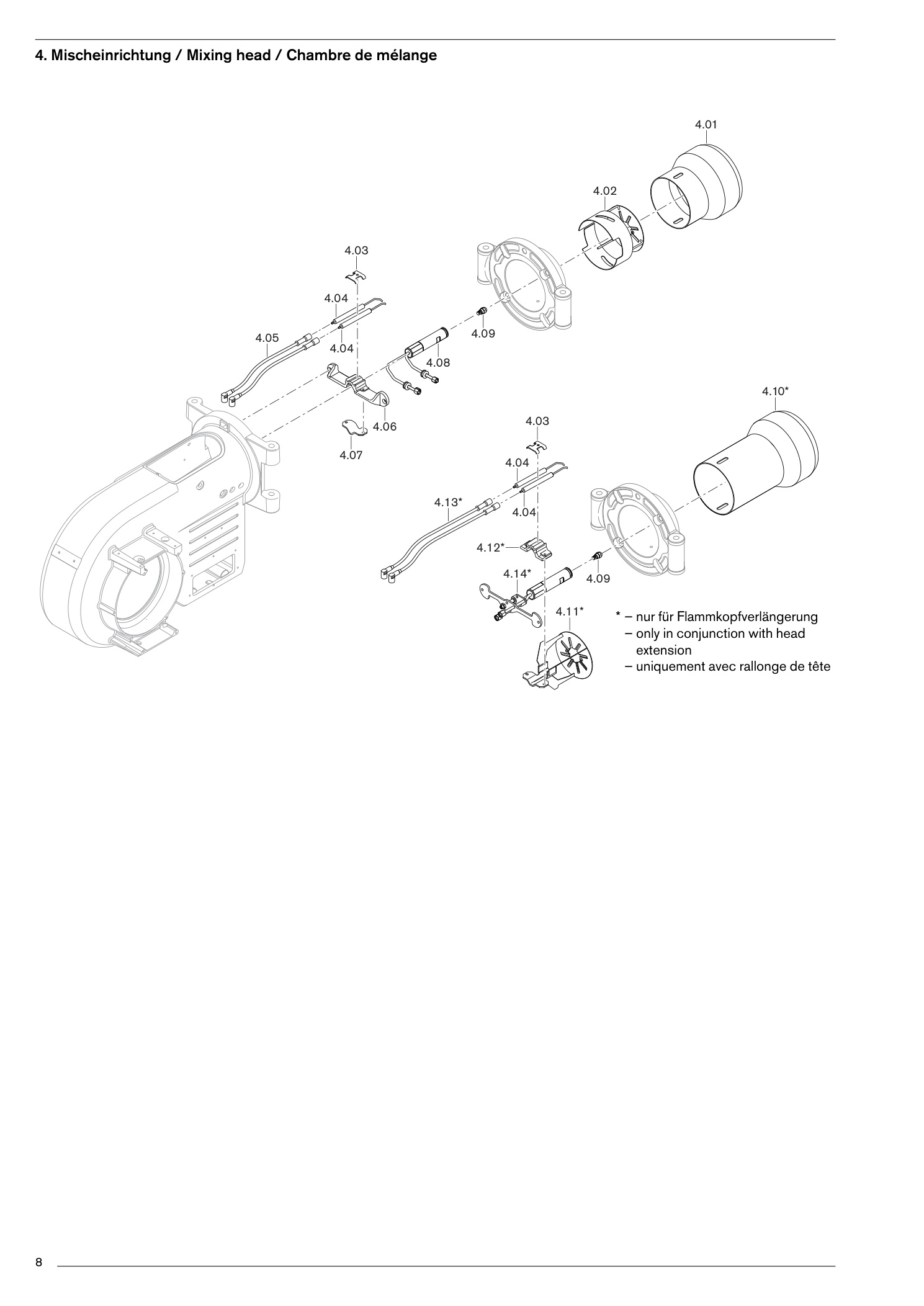

4. Mischeinrichtung / Mixing head / Chambre de mélange
73 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Flammrohr M5/2A WM-L10/2 | 11151214167 | Im Shop suchenPDF S. 9 |
| 4.01 | Flammrohr M5/2A WM-L10/2WM-L10/3 + /4 | 21110414047 | Im Shop suchenPDF S. 9 |
| 4.02 | Stauscheibe 135 x 40 WM-L10/2+3-R | 21510414012 | Im Shop suchenPDF S. 9 |
| 4.02 | Stauscheibe 135 x 40 WM-L10/2+3-R125 x 40 WM-L10/4 | 21110414042 | Im Shop suchenPDF S. 9 |
| 4.03 | Zündelektrodenhalter | 21110410107 | Im Shop suchenPDF S. 9 |
| 4.04 | Zündelektrode WM-L10 | 21110410047 | Im Shop suchenPDF S. 9 |
| 4.05 | Zündleitung 300 mm WM10 | 21110411022 | Im Shop suchenPDF S. 9 |
| 4.06 | Düsenkreuz WM-L10 | 21110410027 | Im Shop suchenPDF S. 9 |
| 4.07 | Halteblech 2 x 72 x 30 für Düsenstock | 21110410097 | Im Shop suchenPDF S. 9 |
| 4.08 | Düsenkopf WM-L10 Ausf. R | 21510410022 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 25 kg 45° | 602572 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 30 kg 45° | 602573 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 35 kg 45° | 602574 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 40 kg 45° | 602575 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 45 kg 45° | 602576 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 50 kg 45° | 602577 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 55 kg 45° | 602578 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 60 kg 45° | 602579 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 30 kg 45° | 602573 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 35 kg 45° | 602574 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 40 kg 45° | 602575 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 45 kg 45° | 602576 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 50 kg 45° | 602577 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 55 kg 45° | 602578 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 60 kg 45° | 602579 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 65 kg 45° | 602580 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 70 kg 45° | 602581 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 80 kg 45° | 602586 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 30 kg 50° | 602846 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 35 kg 50° | 602847 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 40 kg 50° | 602848 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 45 kg 50° | 602849 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 50 kg 50° | 602850 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 55 kg 50° | 602851 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 60 kg 50° | 602852 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 65 kg 50° | 602853 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 70 kg 50° | 602854 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 80 kg 50° | 602558 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 45 kg 45° | 602576 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 50 kg 45° | 602577 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 55 kg 45° | 602578 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 60 kg 45° | 602579 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 65 kg 45° | 602580 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 70 kg 45° | 602581 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 80 kg 45° | 602586 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 90 kg 45° | 602587 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 100 kg 45° | 602588 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillWB3S1 110 kg 45° | 602589 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 45 kg 50° | 602849 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 50 kg 50° | 602850 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 55 kg 50° | 602851 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 60 kg 50° | 602852 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 65 kg 50° | 602853 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 70 kg 50° | 602854 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 80 kg 50° | 602558 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 90 kg 50° | 602559 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 100 kg 50° | 602560 | Im Shop suchenPDF S. 9 |
| 4.09 | Regeldüse WM-L10/2 SpillK3S1 110 kg 50° | 602561 | Im Shop suchenPDF S. 9 |
| 4.10 | Flammrohr M5/2a; WM-L10/2-R * Flame100 mm verlängert | 21010514017 | Im Shop suchenPDF S. 9 |
| 4.10 | Flammrohr M5/2a; WM-L10/2-R * Flame200 mm verlängert | 21010514012 | Im Shop suchenPDF S. 9 |
| 4.10 | Flammrohr M5/2a; WM-L10/2-R * Flame300 mm verlängert | 21010514062 | Im Shop suchenPDF S. 9 |
| 4.10 | Flammrohr M5/2a; WM-L10/2-R * Flame100 mm verlängert | 21010414047 | Im Shop suchenPDF S. 9 |
| 4.10 | Flammrohr M5/2a; WM-L10/2-R * Flame200 mm verlängert | 21010414042 | Im Shop suchenPDF S. 9 |
| 4.10 | Flammrohr M5/2a; WM-L10/2-R * Flame300 mm verlängert | 21010414312 | Im Shop suchenPDF S. 9 |
| 4.11 | Stauscheibe DiffuserWM-L10/2+3 R für Verlängerung * | 21010514052 | Im Shop suchenPDF S. 9 |
| 4.11 | Stauscheibe DiffuserWM-L10/4 für Verlängerung * | 21010414162 | Im Shop suchenPDF S. 9 |
| 4.12 | Düsenkreuz NozzleWM-L10 für Verlängerung * | 21010410067 | Im Shop suchenPDF S. 9 |
| 4.13 | Zündleitung * Ignition400 mm WM10 um 100 mm verl. | 21110411032 | Im Shop suchenPDF S. 9 |
| 4.13 | Zündleitung * Ignition500 mm WM10 um 200 mm verl. | 21110411042 | Im Shop suchenPDF S. 9 |
| 4.13 | Zündleitung * Ignition600 mm WM10 um 300 mm verl. | 21810411022 | Im Shop suchenPDF S. 9 |
| 4.14 | Düsenkopf WM-L10-R * Nozzle100 mm verlängert | 21010510012 | Im Shop suchenPDF S. 9 |
| 4.14 | Düsenkopf WM-L10-R * Nozzle200 mm verlängert | 21010510022 | Im Shop suchenPDF S. 9 |
| 4.14 | Düsenkopf WM-L10-R * Nozzle300 mm verlängert | 21010510032 | Im Shop suchenPDF S. 9 |
5. Sachgruppe 5
90 Ersatzteil-Zuordnungen

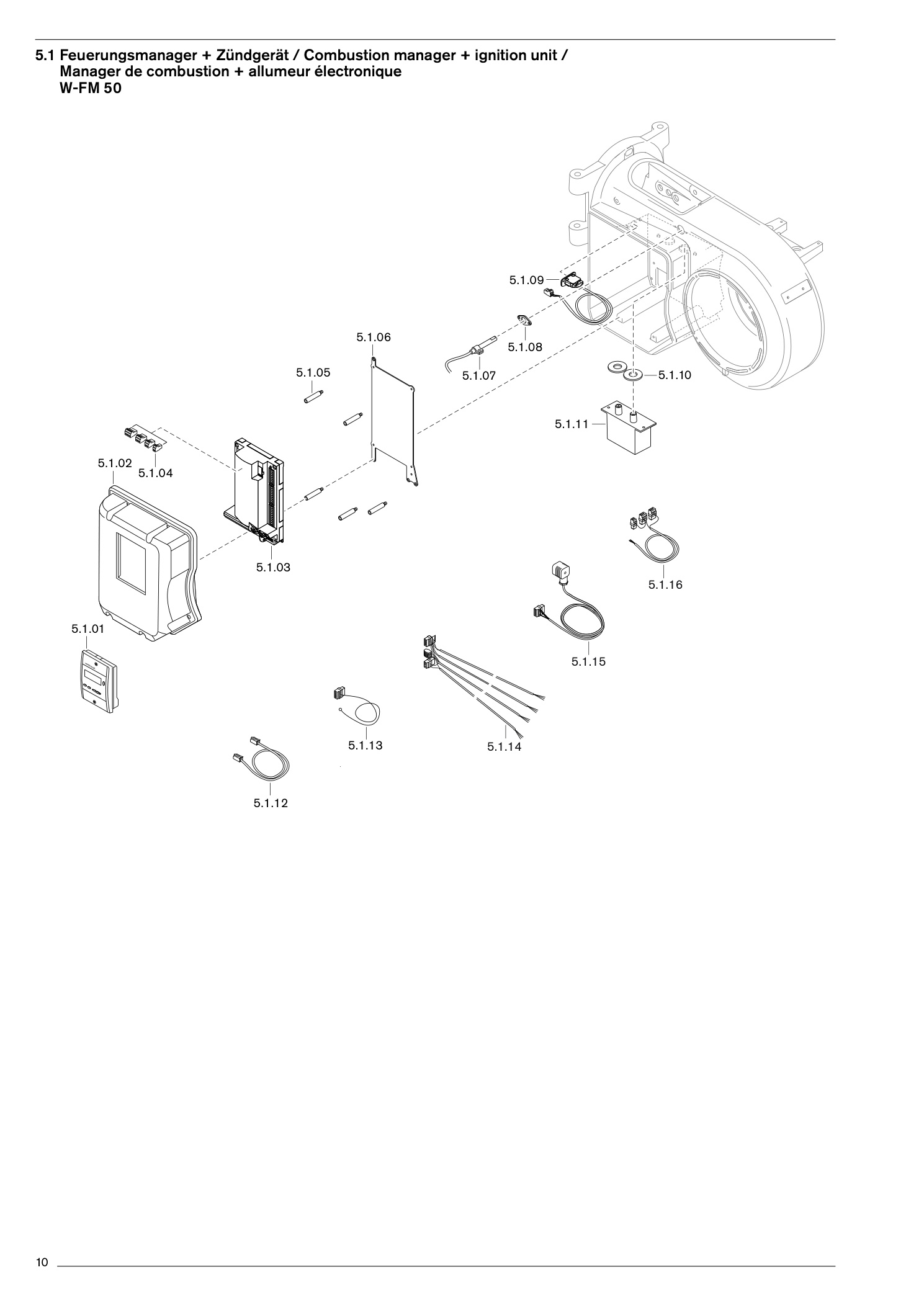

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1.01 | Anzeige & Bedieneinheit (ABE) für W-FM 50 | 600408 | Im Shop suchenPDF S. 11 |
| 5.1.02 | Abdeckhaube WM10 mit DichtungABE eingebaut | 21110412012 | Im Shop suchenPDF S. 11 |
| 5.1.02 | Abdeckhaube WM10 mit DichtungABE extern | 21110412022 | Im Shop suchenPDF S. 11 |
| 5.1.03 | Feuerungsmanager W-FM50 230 V 50/60 Hz | 600410 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX3-05 Gebläse, Alarm | 716410 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX5-01 Min. Wächter | 716307 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX5-02 Max. Wächter | 716308 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX8-02 Ölventil Stufe 1 | 716317 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX8-04 Betrieb Reset 50 | 716411 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX10-05 Flammenfühler QRB | 716413 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX74 Verbindung Frequenzumrichter | 716417 | Im Shop suchenPDF S. 11 |
| 5.1.04 | W-FM SteckerX75 Brennstoffzähler | 716415 | Im Shop suchenPDF S. 11 |
| 5.1.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 11 |
| 5.1.06 | Montageplatte WM für W-FM 50 | 21120412047 | Im Shop suchenPDF S. 11 |
| 5.1.07 | Flammenfühler QRB 4 W-FM50 | 21110412582 | Im Shop suchenPDF S. 11 |
| 5.1.07 | Flammenfühler QRB 4 W-FM50Bride QRB 4 | 600681 | Im Shop suchenPDF S. 11 |
| 5.1.08 | Flansch für QRB 4 | 600682 | Im Shop suchenPDF S. 11 |
| 5.1.09 | Endschalter WM10 | 21110401062 | Im Shop suchenPDF S. 11 |
| 5.1.10 | Dichtring für W-ZG 02 44 x 18 x 4 | 21116311027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 5.1.11 | Zündgerät Typ W-ZG02/V für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 11 |
| 5.1.12 | Steckerkabel ABE-W-FM 50Länge 2 m | 600406 | Im Shop suchenPDF S. 11 |
| 5.1.12 | Steckerkabel ABE-W-FM 50Länge 10 m | 600407 | Im Shop suchenPDF S. 11 |
| 5.1.13 | Steckerkabel W-FM 50 | 21710412022 | Im Shop suchenPDF S. 11 |
| 5.1.14 | Steckerkabel W-FM 50 für Magnetventil Ausf. R | 21510412092 | Im Shop suchenPDF S. 11 |
| 5.1.15 | W-FM DSA 46 | 21170612032 | Im Shop suchenPDF S. 11 |
| 5.1.16 | W-FM50 Ölbrenner Motor | 21110412102 | Im Shop suchenPDF S. 11 |

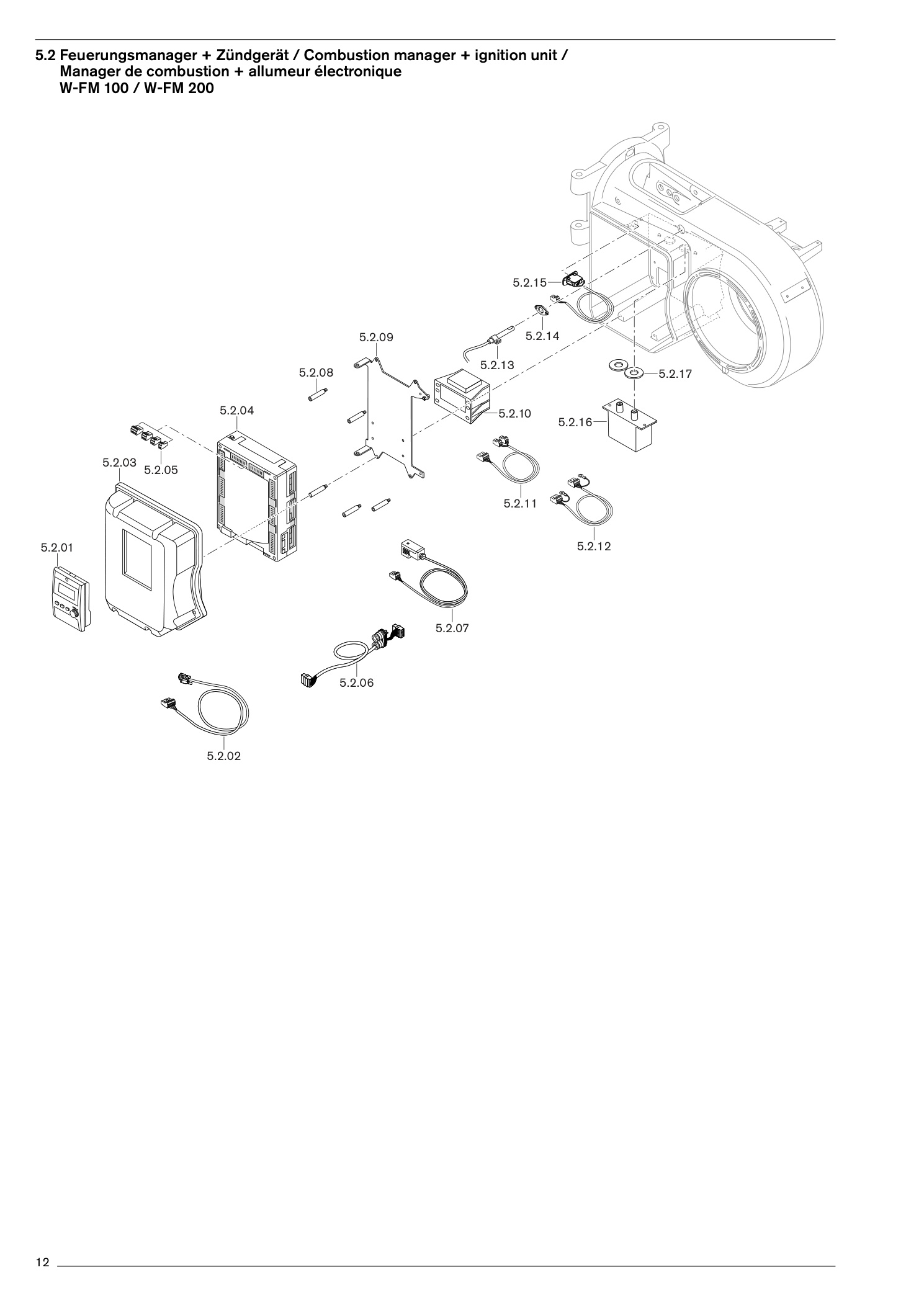

| 5.2.01 | Anzeige und Bedieneinheit (ABE)Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 13 |
| 5.2.01 | Anzeige und Bedieneinheit (ABE)Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 13 |
| 5.2.01 | Anzeige und Bedieneinheit (ABE)Osteuropa 1 (GB, PL, H, CZ, KRO, SLO) | 600441 | Im Shop suchenPDF S. 13 |
| 5.2.01 | Anzeige und Bedieneinheit (ABE)Osteuropa 2 (GB, RUS, D, TR, RO, BG) | 600442 | Im Shop suchenPDF S. 13 |
| 5.2.02 | Steckerkabel W-FM...ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 13 |
| 5.2.02 | Steckerkabel W-FM...ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 13 |
| 5.2.02 | Steckerkabel W-FM...ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.2.02 | Steckerkabel W-FM...ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 13 |
| 5.2.03 | Abdeckhaube WM10für W-FM ABE eingeb. | 21110412012 | Im Shop suchenPDF S. 13 |
| 5.2.03 | Abdeckhaube WM10für W-FM ABE extern | 21110412022 | Im Shop suchenPDF S. 13 |
| 5.2.04 | Feuerungsmanger 230V; 50 HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 13 |
| 5.2.04 | Feuerungsmanger 230V; 50 HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 13 |
| 5.2.04 | Feuerungsmanger 230V; 50 HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.2.05 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX5-01 Öl- min- Druck DSA58 | 716307 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX5-02 Öl- max- Druck DSA46 | 716308 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX8-02 Öl- Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX8-03 Öl- Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX10-02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 13 |
| 5.2.05 | W-FM SteckerX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 13 |
| 5.2.06 | SteckerkabelW-FM zu SQM...Luftregler | 21760512212 | Im Shop suchenPDF S. 13 |
| 5.2.06 | SteckerkabelSQM4... zu SQM4... 400 mm | 21760512022 | Im Shop suchenPDF S. 13 |
| 5.2.07 | Steckerkabel W-FM zu ÖldruckwächterMax.-Druckwächter DSA46 1700mm | 21170612032 | Im Shop suchenPDF S. 13 |
| 5.2.07 | Steckerkabel W-FM zu ÖldruckwächterMin.-Druckwächter DSA58 1800mm | 21170612042 | Im Shop suchenPDF S. 13 |
| 5.2.08 | Stehbolzen Abdeckhaube W-FM WM10 | 21110412037 | Im Shop suchenPDF S. 13 |
| 5.2.09 | Montageplatte WM10 für W-FM | 21110412057 | Im Shop suchenPDF S. 13 |
| 5.2.10 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.2.11 | Steckerkabel W-FM / Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 13 |
| 5.2.12 | Steckerkabel W-FM WM10 Trafo 12-0-12V | 21710412012 | Im Shop suchenPDF S. 13 |
| 5.2.13 | FlammenfühlerQRI B2.B180B (für Dauerbetrieb) | 600652 | Im Shop suchenPDF S. 13 |
| 5.2.14 | Flansch für FlammenfühlerQRI | 21770612097 | Im Shop suchenPDF S. 13 |
| 5.2.15 | Endschalter WM10 | 21110401062 | Im Shop suchenPDF S. 13 |
| 5.2.16 | Zündgerät Typ W-ZG02 230V, 90VA | 21770411052 | Im Shop suchenPDF S. 13 |
| 5.2.17 | Dichtring 44 x 18 x 4 für Zündgerät W-ZG02 | 21116311027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
