Weishaupt Brenner WM-GL30 Ausf. ZM-T und ZM-R
Dokument 83224680. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.

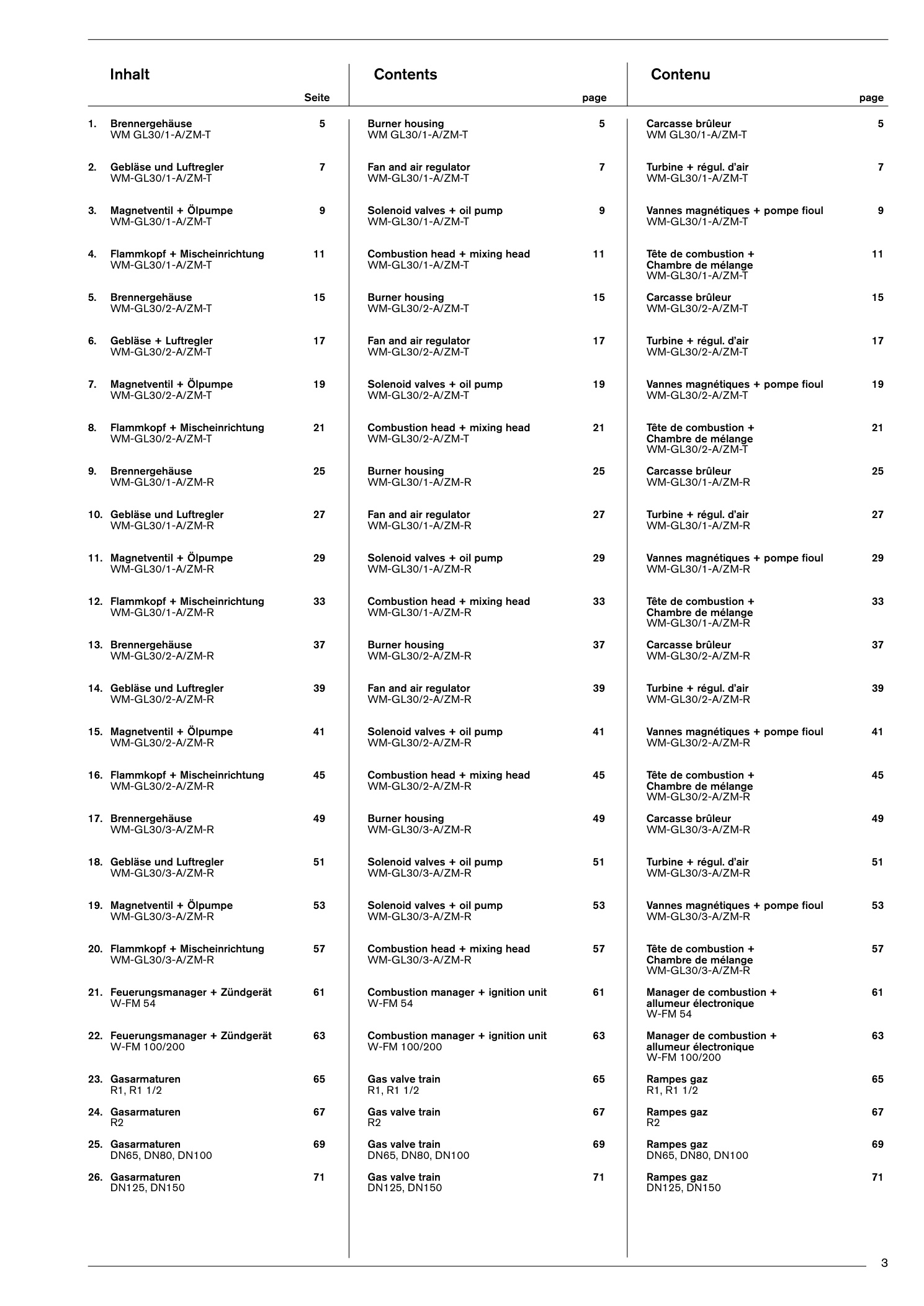

Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.
1. Brennergehäuse 5 Burner housing 5
26 Ersatzteil-Zuordnungen

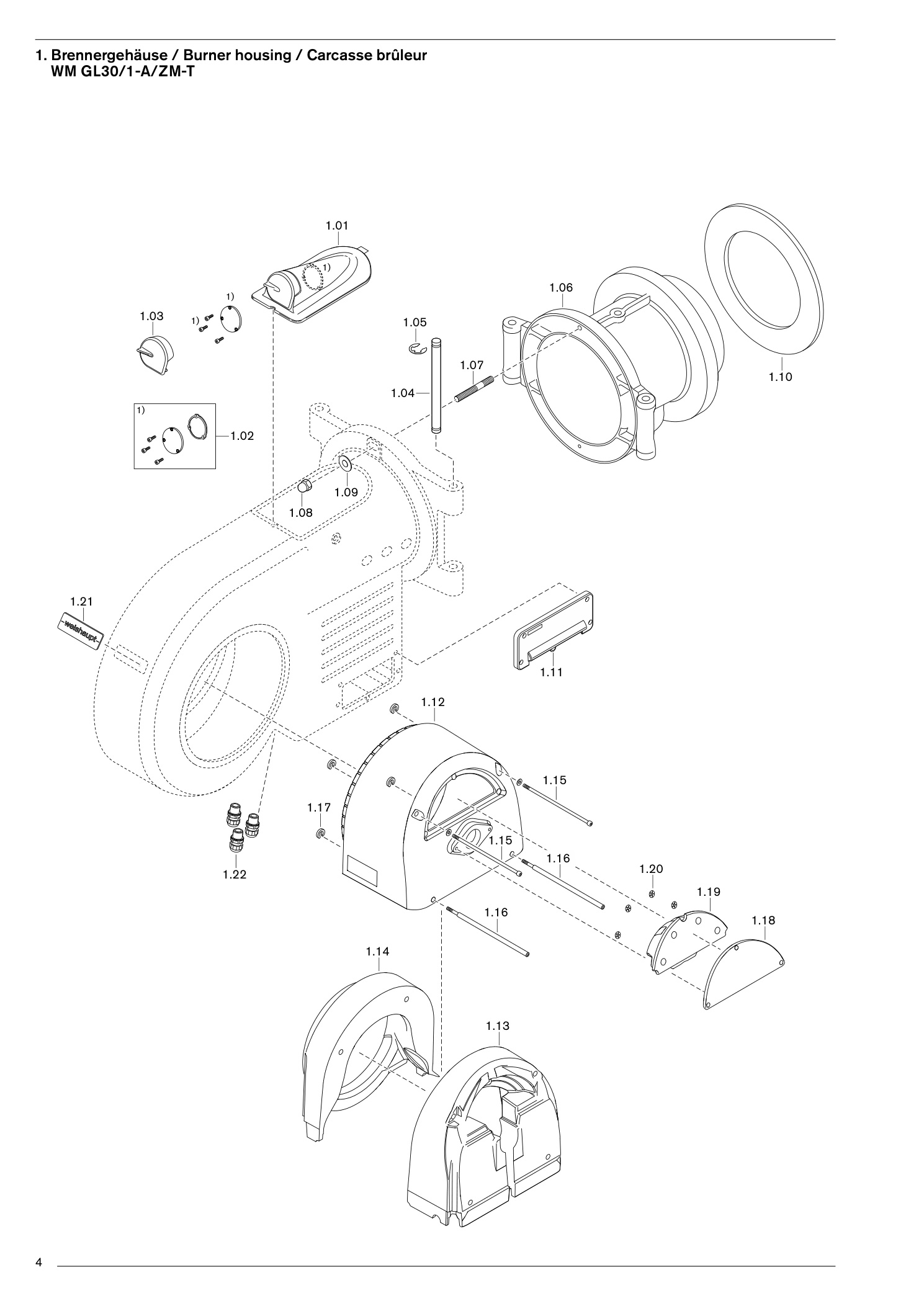

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel WM30 komplett | 21131401022 | Im Shop suchenPDF S. 5 |
| 1.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe SchaurohrdeckelFedermutter 4 x 9 | 412509 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch | 21731401082 | Im Shop suchenPDF S. 5 |
| 1.06 | SchwenkflanschStiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 5 |
| 1.06 | SchwenkflanschScheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | SchwenkflanschSechskantmutter M12 | 411600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Stiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 5 |
| 1.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.10 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 5 |
| 1.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 5 |
| 1.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 5 |
| 1.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 5 |
| 1.18 | Luftreglerdeckel | 21131402167 | Im Shop suchenPDF S. 5 |
| 1.19 | Schaumauskleidung Luftreglerdeckel WM30 | 21131402057 | Im Shop suchenPDF S. 5 |
| 1.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.21 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 5 |
| 1.22 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 5 |

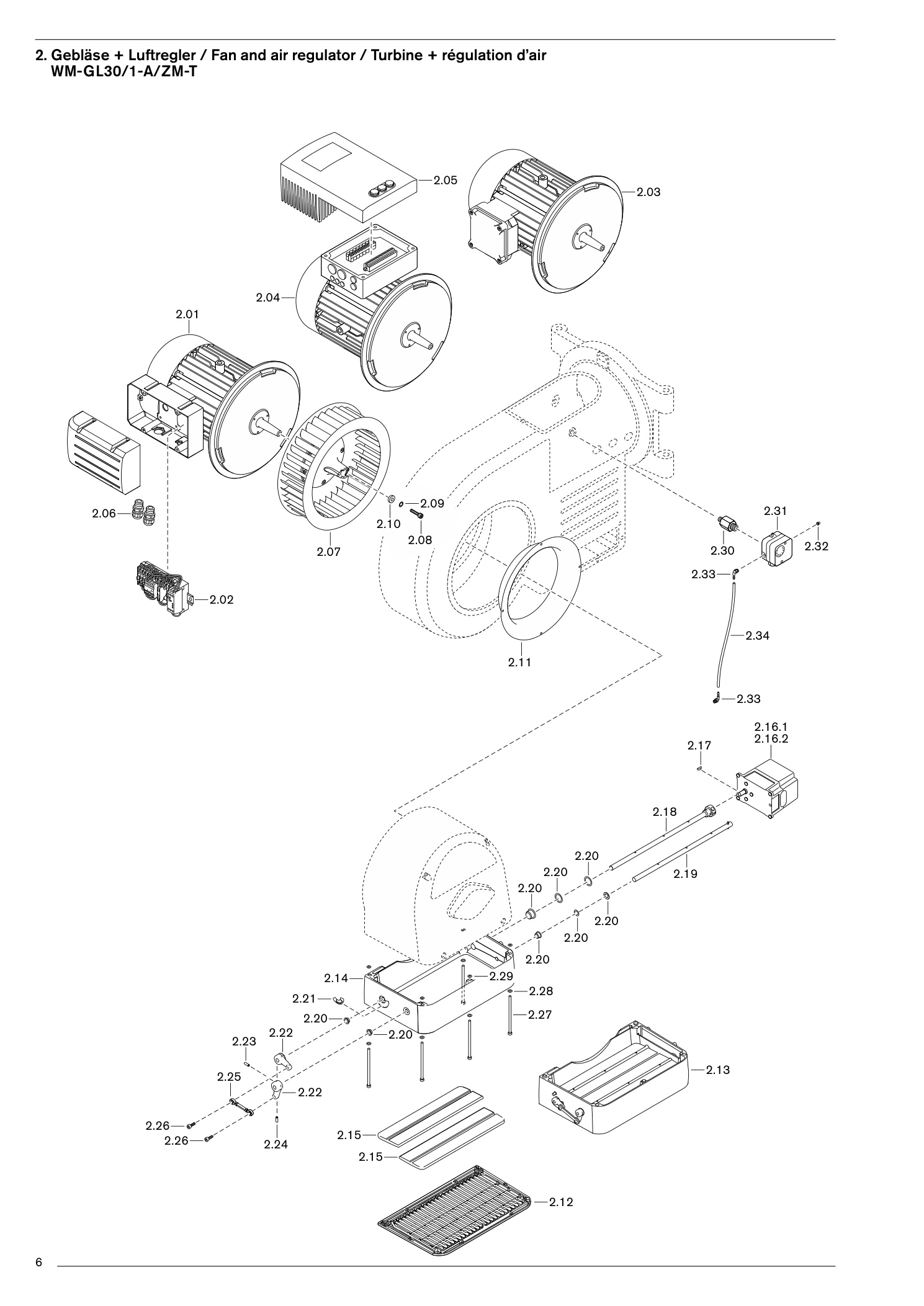

2. Gebläse + Luftregler / Fan and air regulator / Turbine +
44 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Motor WM-D132/170-2/7K5 380-415V 50 Hz | 21531307010 | Im Shop suchenPDF S. 7 |
| 2.02 | Stern-Dreieck-Kombination YDRT2017-M | 21731307432 | Im Shop suchenPDF S. 7 |
| 2.02 | Stern-Dreieck-Kombination YDRT2017-MLeistungsschütz 3RT2017 230V 50/60Hz | 703109 | Im Shop suchenPDF S. 7 |
| 2.02 | Stern-Dreieck-Kombination YDRT2017-MLeistungsschütz 3RT2016 230V 50/60Hz | 703107 | Im Shop suchenPDF S. 7 |
| 2.02 | Stern-Dreieck-Kombination YDRT2017-MHilfsschalterblock seitlich 2S | 703222 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.02 | Stern-Dreieck-Kombination YDRT2017-MHilfsschalterblock seitlich 20E | 703221 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.02 | Stern-Dreieck-Kombination YDRT2017-MZeitrelais elektronisch 12-240 V | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.03 | Motor WM-D132/170-2/7K5 380-415V 50 Hzmit Klemmbrett | 21531307020 | Im Shop suchenPDF S. 7 |
| 2.03 | Motor WM-D132/170-2/7K5 380-415V 50 Hzfür Frequenzumrichter extern | 21531307260 | Im Shop suchenPDF S. 7 |
| 2.04 | Motor WM-D132/170-2/7K5 380-415V 50 Hz | 21531307250 | Im Shop suchenPDF S. 7 |
| 2.05 | Frequenzumrichter parametriert | 31000795891 | Im Shop suchenPDF S. 7 |
| 2.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 7 |
| 2.07 | Gebläserad TS-S 335 x 104,5 S1 50 Hz grün | 21131408011 | Im Shop suchenPDF S. 7 |
| 2.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.09 | Zahnscheibe J 8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 7 |
| 2.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 7 |
| 2.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 7 |
| 2.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 7 |
| 2.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 7 |
| 2.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 7 |
| 2.16.1 | Stellantrieb STE 50 3 Nm (W-FM 54) | 651477 | Im Shop suchenPDF S. 7 |
| 2.16.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 7 |
| 2.16.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 7 |
| 2.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 7 |
| 2.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 7 |
| 2.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 7 |
| 2.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 7 |
| 2.23 | Gewindestift M5 x 10 DIN 914 45H | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.24 | Gewindestift M5 x 16 DIN 914 45H | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.25 | Gelenkkopfstange WM10-WM30 | 21110402192 | Im Shop suchenPDF S. 7 |
| 2.26 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.27 | Schraube M6 x120 DIN 7500 | 409371 | Im Shop suchenPDF S. 7 |
| 2.28 | Scheibe A 6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.29 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.30 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 7 |
| 2.31 | Luftdruckwächter AirLGW50 A2P - 50 mbar | 691373 | Im Shop suchenPDF S. 7 |
| 2.31 | Luftdruckwächter AirLGW10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 7 |
| 2.32 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 7 |
| 2.33 | Einschraubstutzen R 1/8 | 453003 | Im Shop suchenPDF S. 7 |
| 2.34 | Schlauch 4,0 x 1,75 / 300 mm | 23240024017 | Im Shop suchenPDF S. 7 |

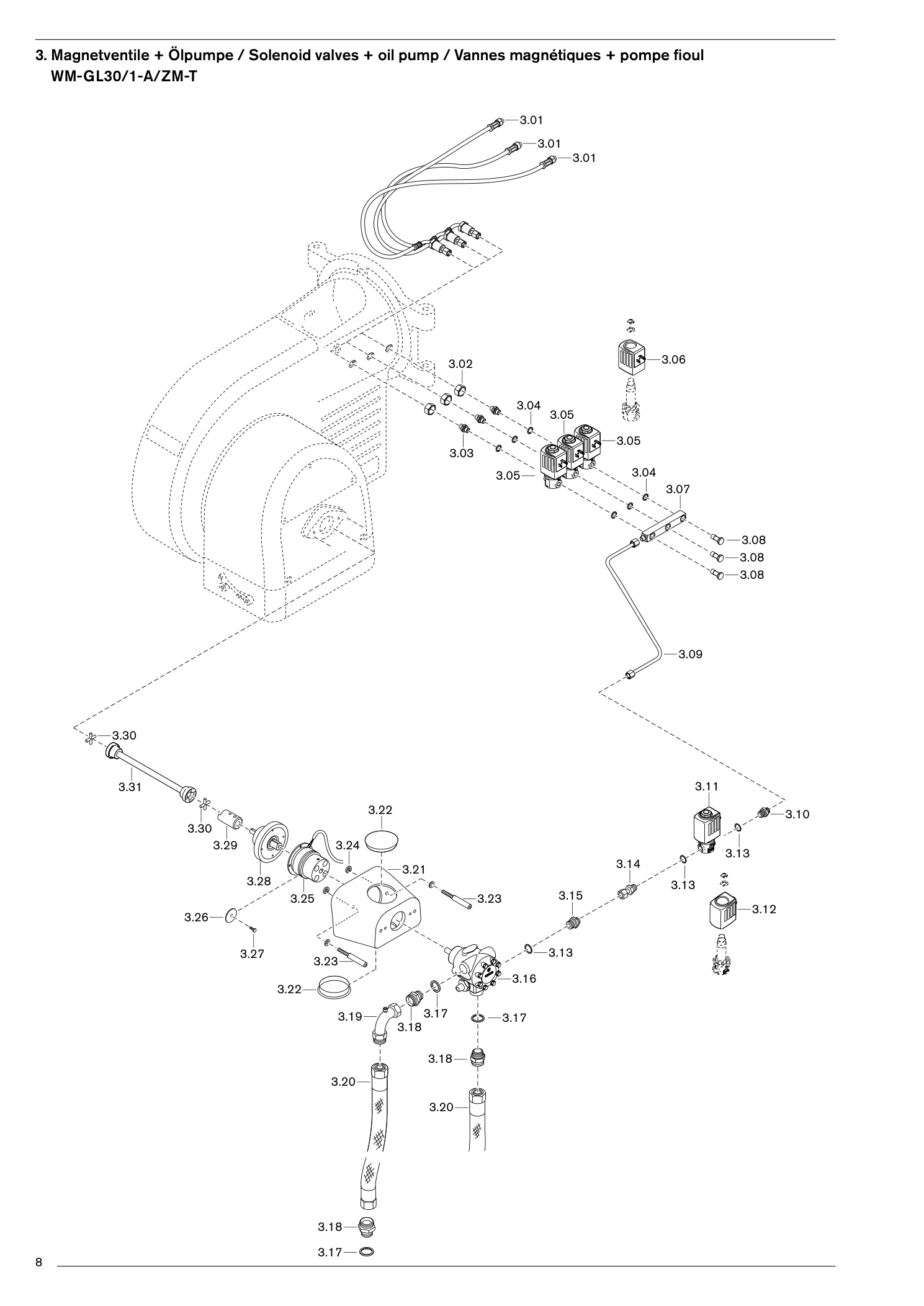

3. Magnetventile + Ölpumpe
33 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Druckschlauch DN 6 700 mm, 6-LL M10 x 1 | 21030110012 | Im Shop suchenPDF S. 9 |
| 3.02 | Sechskantmutter M16 x 1,5 | 21010410087 | Im Shop suchenPDF S. 9 |
| 3.03 | Verschraubung XGE06-LLR G 1/8 A | 452291 | Im Shop suchenPDF S. 9 |
| 3.04 | Dichtring A 10 x 13,5 x 1 DIN 7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.05 | Magnetventil 6027 NC DN3 220-240V 50Hz | 604800 | Im Shop suchenPDF S. 9 |
| 3.06 | Magnetspule 220-240V 50Hz | 604750 | Im Shop suchenPDF S. 9 |
| 3.07 | Verteilerstück | 21131413017 | Im Shop suchenPDF S. 9 |
| 3.08 | Hohlschraube G 1/8 A mit Drosselbl. 1,6 | 15570713052 | Im Shop suchenPDF S. 9 |
| 3.09 | Ölleitung 10 x 1 | 21831406018 | Im Shop suchenPDF S. 9 |
| 3.10 | Verschraubung XGE 10-LR G 1/4 A | 452253 | Im Shop suchenPDF S. 9 |
| 3.11 | Magnetventil 6027 NC DN 3,5 220-240V 50H | 604870 | Im Shop suchenPDF S. 9 |
| 3.12 | Magnetspule 220-240V 50Hz | 604750 | Im Shop suchenPDF S. 9 |
| 3.13 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.14 | Einschraubstutzen 10 x G 1/4 x 50 | 15110126012 | Im Shop suchenPDF S. 9 |
| 3.15 | Verschraubung XGE 10-LR G 1/4 A | 452253 | Im Shop suchenPDF S. 9 |
| 3.16 | Pumpe J 7 CCK 1002 8PW | 601943 | Im Shop suchenPDF S. 9 |
| 3.16 | Pumpe J 7 CCK 1002 8PWSieb-C und Deckeldichtung Set für J-Pumpe | 601939 | Im Shop suchenPDF S. 9 |
| 3.17 | Dichtring A 21 x 26 x 1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.18 | Einschraubstutzen DN13 G1/2 x G1/2 x 37 | 11151200037 | Im Shop suchenPDF S. 9 |
| 3.19 | Rohrbogen DN13 G1/2 x G1/2 x G1/8 | 453250 | Im Shop suchenPDF S. 9 |
| 3.20 | Ölschlauch DN131000 mm | 491019 | Im Shop suchenPDF S. 9 |
| 3.20 | Ölschlauch DN131300 mm | 491031 | Im Shop suchenPDF S. 9 |
| 3.21 | Pumpenflansch | 21821409037 | Im Shop suchenPDF S. 9 |
| 3.22 | Verschlussstopfen | 25630606027 | Im Shop suchenPDF S. 9 |
| 3.23 | Schraube M8 x | 100218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.24 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 9 |
| 3.25 | Magnetkupplung WMK20 230V | 21820409052 | Im Shop suchenPDF S. 9 |
| 3.26 | Haltescheibe | 15510109037 | Im Shop suchenPDF S. 9 |
| 3.27 | Schraube M5 x 16 DIN | 963404 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.28 | Lagerflansch | 21840409012 | Im Shop suchenPDF S. 9 |
| 3.29 | Pumpenkupplung 54,3 x D35 Bohrung 12 | 21832409012 | Im Shop suchenPDF S. 9 |
| 3.30 | Kupplungskreuz | 11115109017 | Im Shop suchenPDF S. 9 |
| 3.31 | Kupplungsmittelstück 301,4 mm | 21832409022 | Im Shop suchenPDF S. 9 |

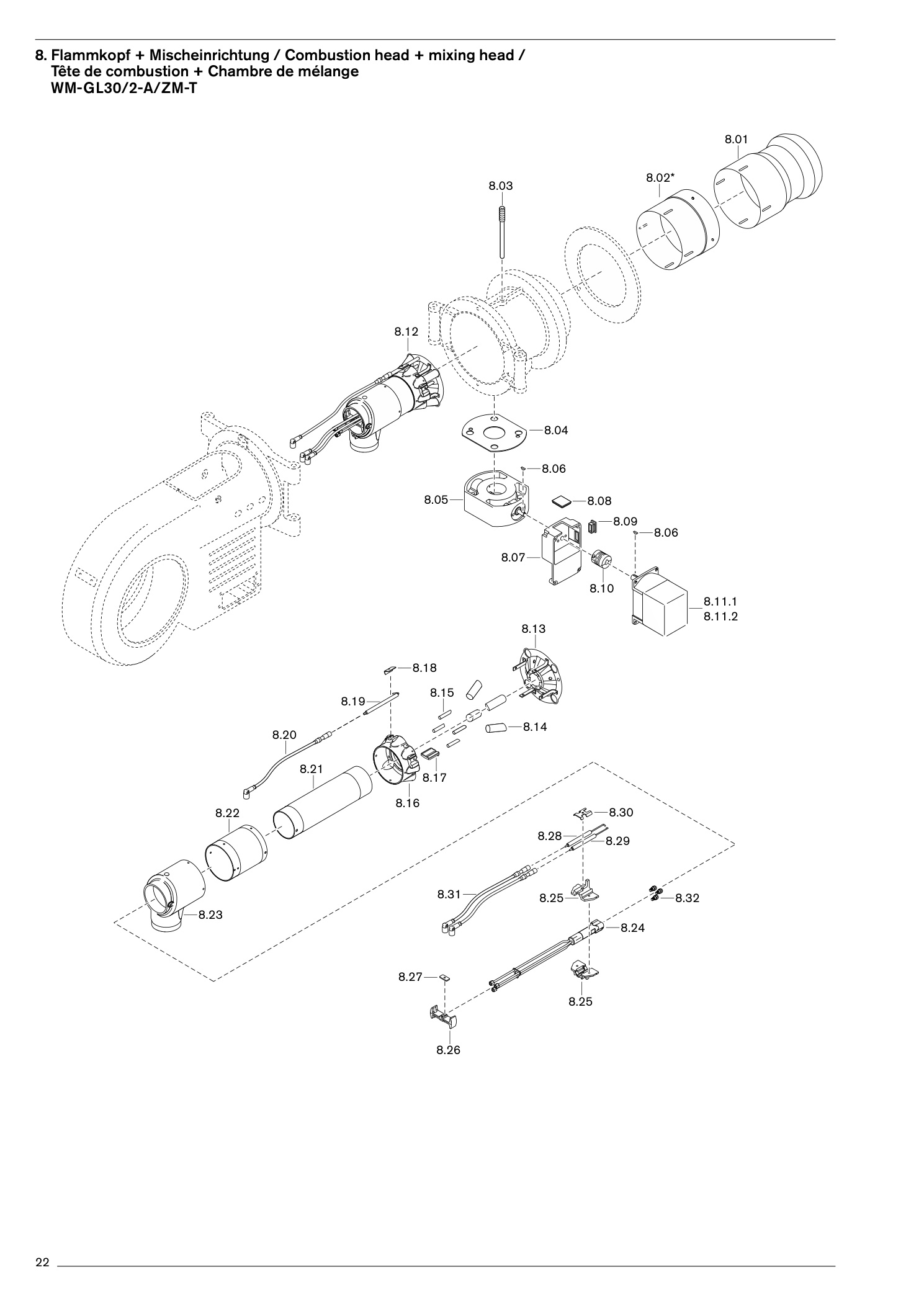

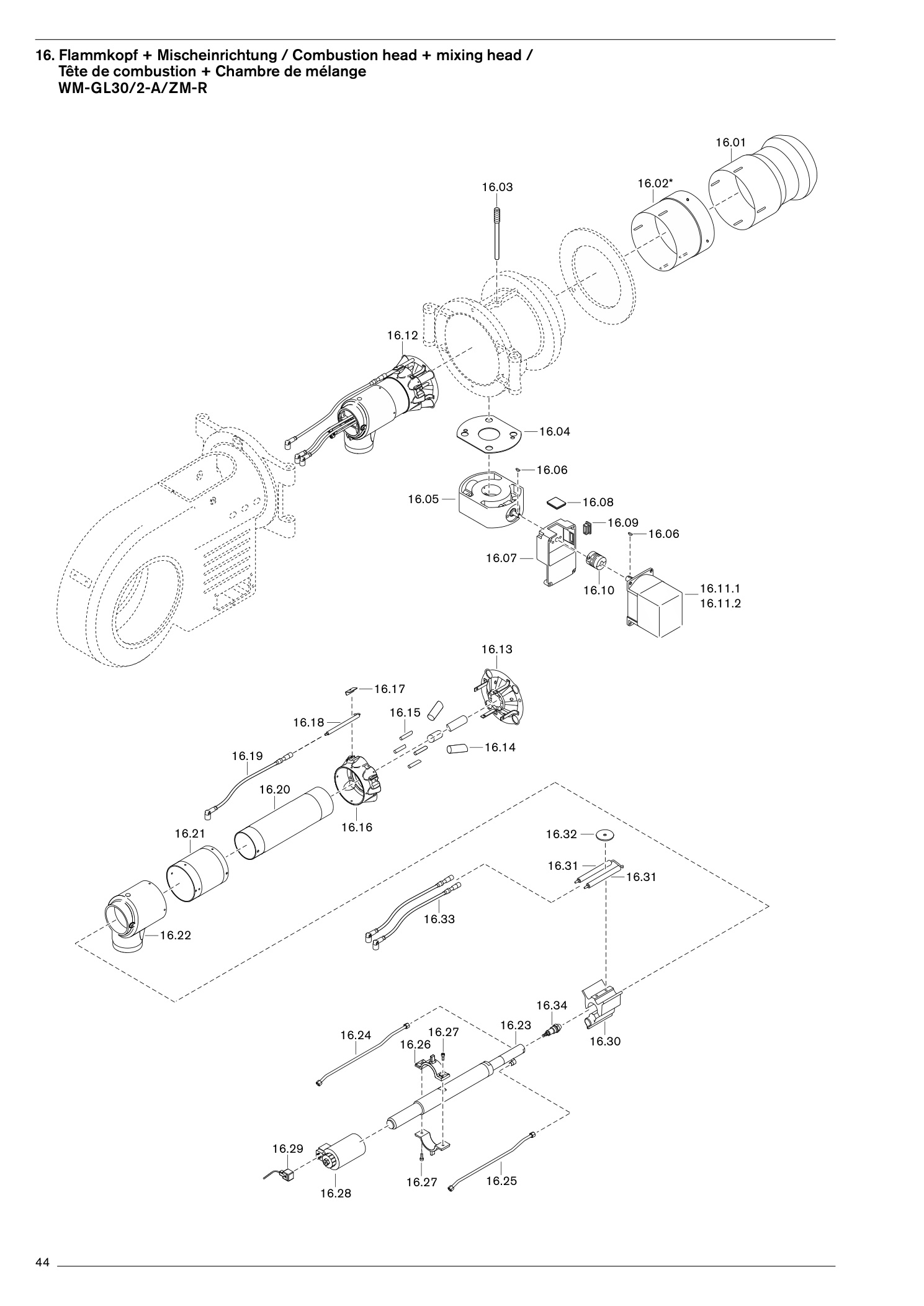

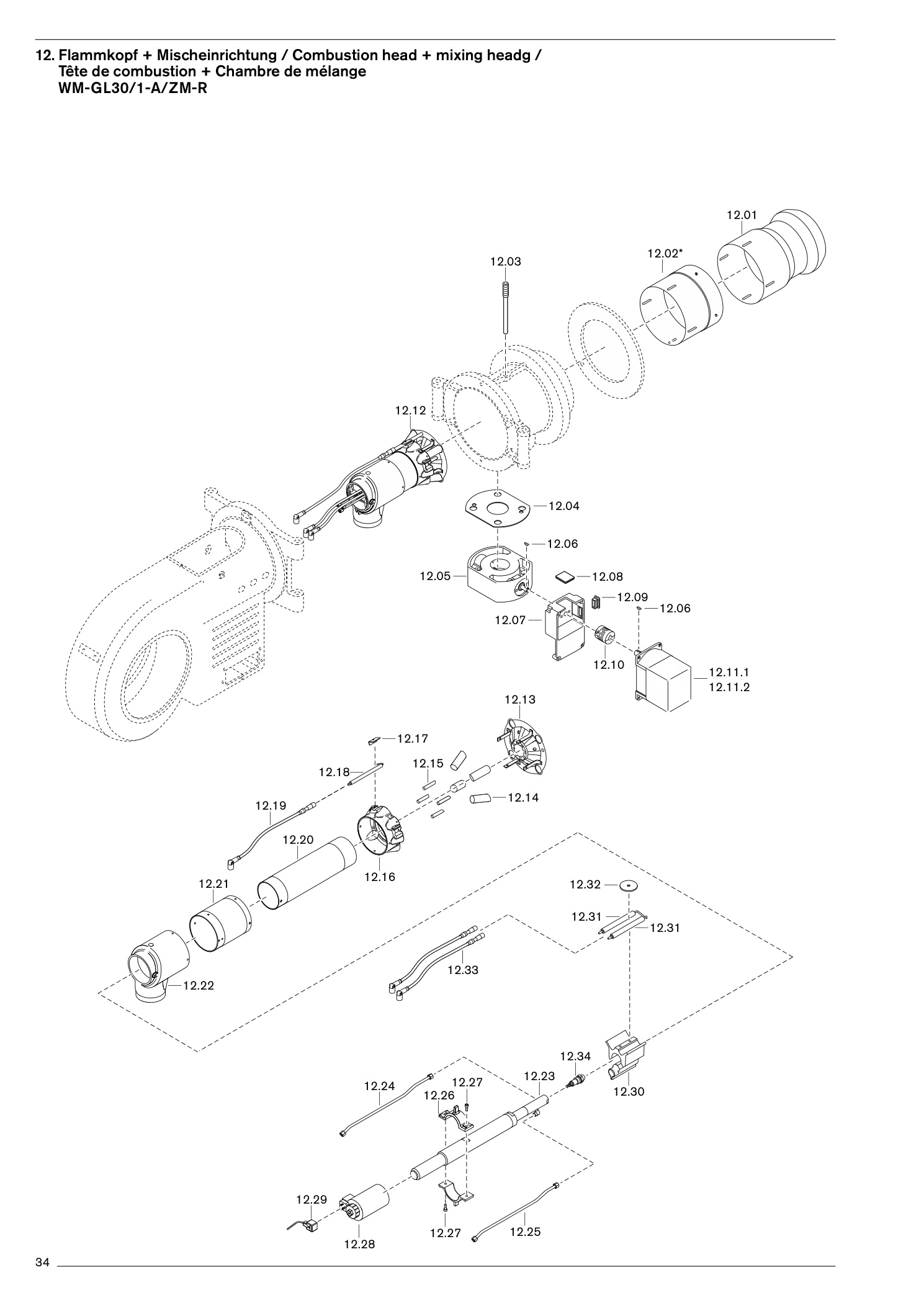

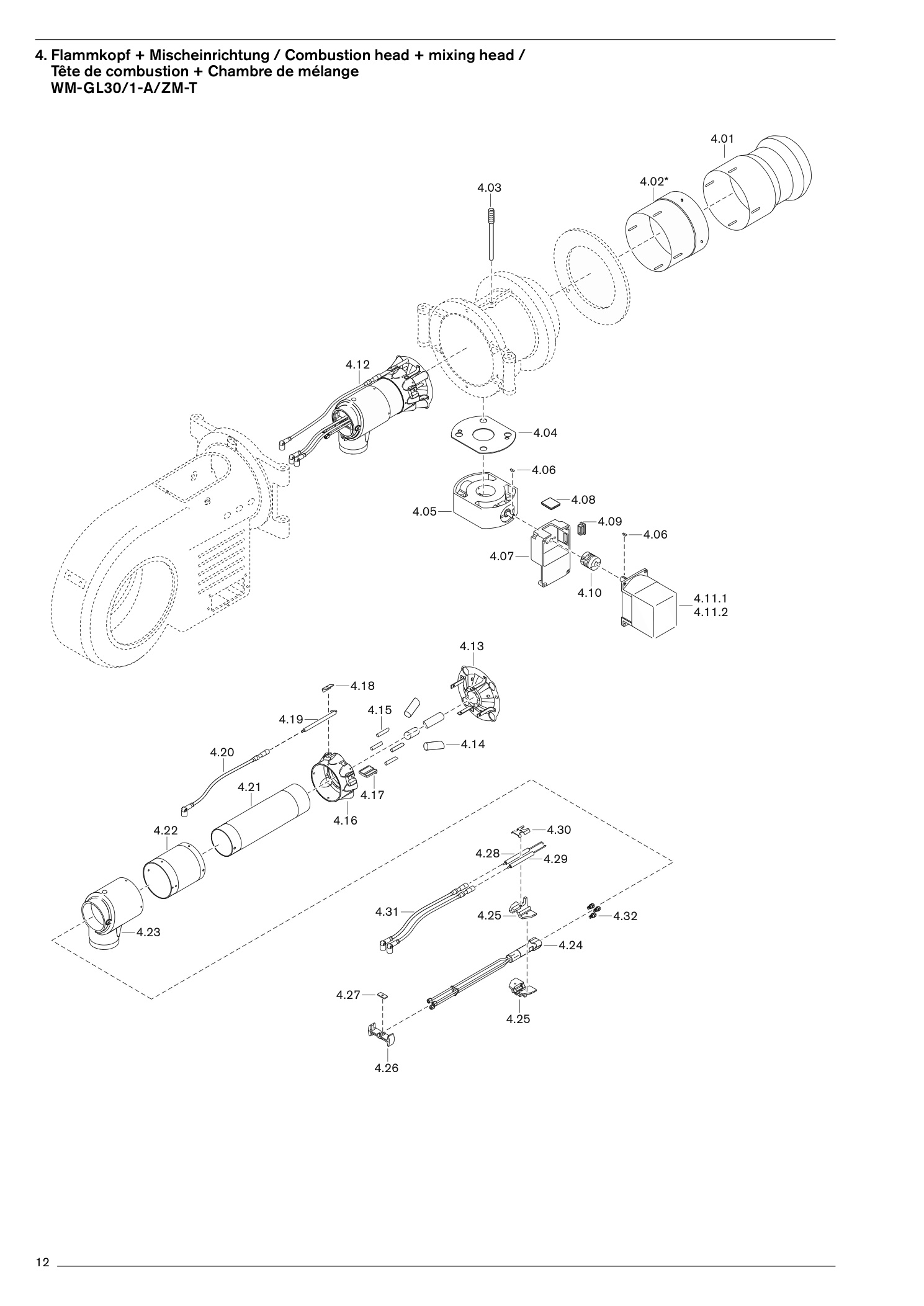

4. Flammkopf + Mischeinrichtung
66 Ersatzteil-Zuordnungen

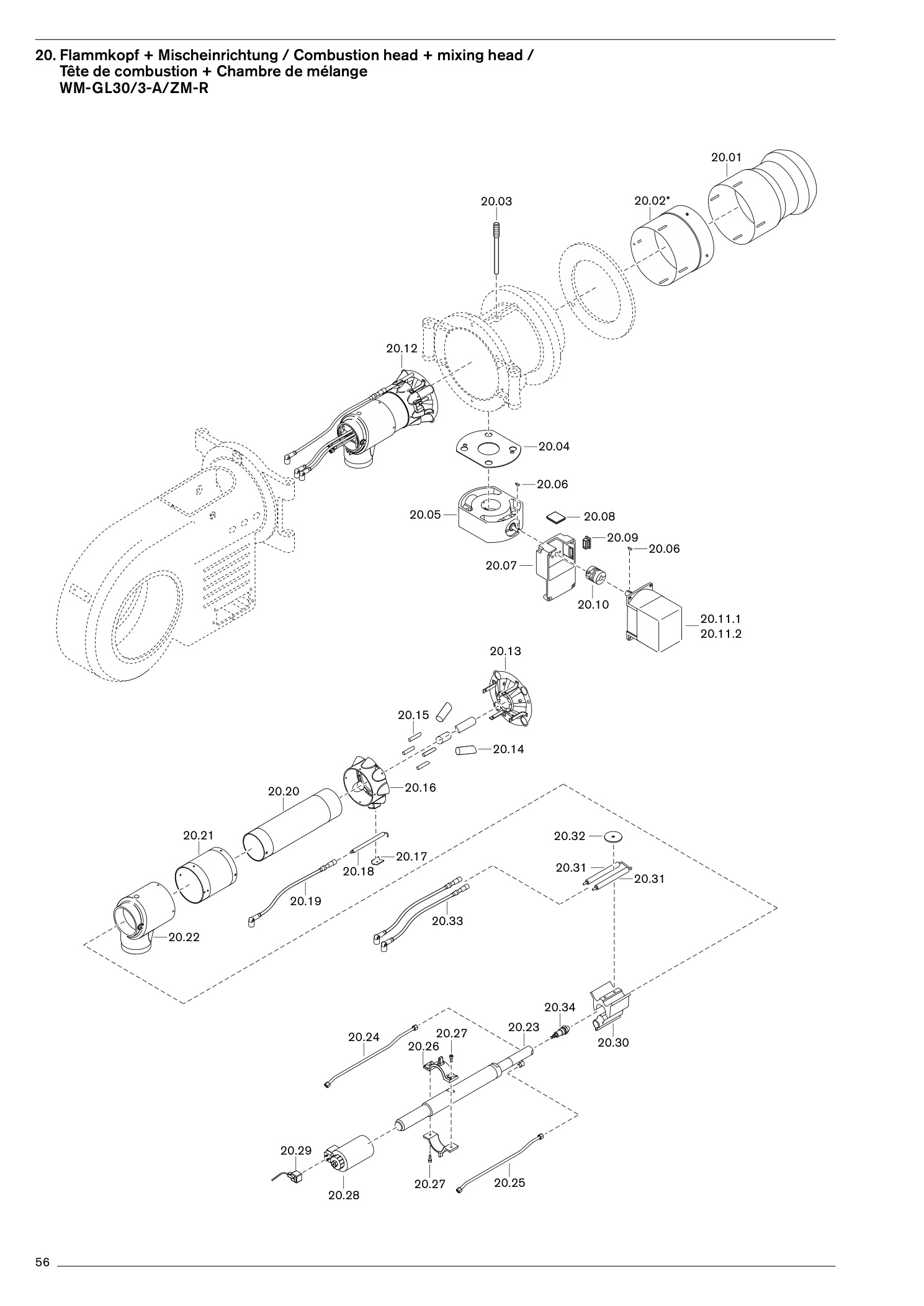

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Flammrohr WM-G(L)30/1 | 21131314012 | Im Shop suchenPDF S. 11 |
| 4.02 | Verlängerungsrohr150 mm verlängert* | 21731414112 | Im Shop suchenPDF S. 11 |
| 4.02 | Verlängerungsrohr300 mm verlängert* | 21731414122 | Im Shop suchenPDF S. 11 |
| 4.03 | Klemmschraube M12 x | 109151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.04 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 11 |
| 4.05 | Gasdrossel DN80 mit Zwischengehäuse kpl. | 21750525022 | Im Shop suchenPDF S. 11 |
| 4.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 11 |
| 4.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 11 |
| 4.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.10 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 11 |
| 4.11.1 | Stellantrieb STE 50 1,2 Nm Gas (W-FM 54) | 651484 | Im Shop suchenPDF S. 11 |
| 4.11.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 11 |
| 4.11.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 11 |
| 4.11.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 11 |
| 4.12 | Mischgehäuse komplett MixingStandard | 21831414012 | Im Shop suchenPDF S. 11 |
| 4.12 | Mischgehäuse komplett Mixing150 mm verlängert* | 21831414052 | Im Shop suchenPDF S. 11 |
| 4.12 | Mischgehäuse komplett Mixing300 mm verlängert* | 21831414062 | Im Shop suchenPDF S. 11 |
| 4.13 | Stauscheibe kpl. 222K x 45 | 21731414042 | Im Shop suchenPDF S. 11 |
| 4.14 | Düsenrohr 30 x 1,5 x 79 | 21731414067 | Im Shop suchenPDF S. 11 |
| 4.15 | Mittengasrohr 8 x 1,5 | 21731514057 | Im Shop suchenPDF S. 11 |
| 4.16 | Verteilerring | 21731414037 | Im Shop suchenPDF S. 11 |
| 4.17 | Tropfschale | 21820414117 | Im Shop suchenPDF S. 11 |
| 4.18 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 11 |
| 4.19 | Zündelektrode | 21720414247 | Im Shop suchenPDF S. 11 |
| 4.20 | Zündleitung 11/6,4 Ignition800 mm (Standard) | 21720411082 | Im Shop suchenPDF S. 11 |
| 4.20 | Zündleitung 11/6,4 Ignition1000 mm (für 150 mm Verlängerung)* | 21720411102 | Im Shop suchenPDF S. 11 |
| 4.20 | Zündleitung 11/6,4 Ignition1100 mm (für 300 mm Verlängerung)* | 21720411112 | Im Shop suchenPDF S. 11 |
| 4.21 | Mischrohr innen 99 x 420 MixingStandard | 21740514257 | Im Shop suchenPDF S. 11 |
| 4.21 | Mischrohr innen 99 x 420 Mixing150 mm verlängert* | 29040514057 | Im Shop suchenPDF S. 11 |
| 4.21 | Mischrohr innen 99 x 420 Mixing300 mm verlängert* | 29040514067 | Im Shop suchenPDF S. 11 |
| 4.22 | Mischrohr außen 140 x 231,5 MixingStandard | 21731414047 | Im Shop suchenPDF S. 11 |
| 4.22 | Mischrohr außen 140 x 231,5 Mixing150 mm verlängert* | 21731414097 | Im Shop suchenPDF S. 11 |
| 4.22 | Mischrohr außen 140 x 231,5 Mixing300 mm verlängert* | 21731414107 | Im Shop suchenPDF S. 11 |
| 4.23 | Mischgehäuse | 21731414027 | Im Shop suchenPDF S. 11 |
| 4.24 | DüsenstockStandard | 21831414032 | Im Shop suchenPDF S. 13 |
| 4.24 | Düsenstock150 mm verlängert* | 21831414092 | Im Shop suchenPDF S. 13 |
| 4.24 | Düsenstock300 mm verlängert* | 21831414102 | Im Shop suchenPDF S. 13 |
| 4.25 | Elektrodenhalter | 21720414117 | Im Shop suchenPDF S. 13 |
| 4.26 | Haltering | 21720414127 | Im Shop suchenPDF S. 13 |
| 4.27 | Befestigungsblech | 21810414047 | Im Shop suchenPDF S. 13 |
| 4.28 | Zündelektrode links | 21831411027 | Im Shop suchenPDF S. 13 |
| 4.29 | Zündelektrode rechts | 21831411017 | Im Shop suchenPDF S. 13 |
| 4.30 | Halter für Elektroden | 21810414037 | Im Shop suchenPDF S. 13 |
| 4.31 | Zündleitung 11 / 4,1800 mm (Standard) | 21820411082 | Im Shop suchenPDF S. 13 |
| 4.31 | Zündleitung 11 / 4,11000 mm (für 150 mm Verlängerung)* | 21820411102 | Im Shop suchenPDF S. 13 |
| 4.31 | Zündleitung 11 / 4,11100 mm (für 300 mm Verlängerung)* | 21820411112 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen6,00 gph 60°SS Steinen | 612225 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen6,50 gph 60°SS Steinen | 612226 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen7,00 gph 60°SS Steinen | 612227 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen7,50 gph 60°SS Steinen | 612228 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen8,00 gph 60°SS Steinen | 612229 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen9,00 gph 60°SS Steinen | 612231 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen10,00 gph 60°SS Steinen | 612233 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen11,00 gph 60°SS Steinen | 612234 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen12,00 gph 60°SS Steinen | 612235 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen13,00 gph 60°SS Steinen | 612236 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen14,00 gph 60°SS Steinen | 612237 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen15,00 gph 60°SS Steinen | 612238 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen16,00 gph 60°SS Steinen | 612239 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen18,00 gph 60°SS Steinen | 612240 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen20,00 gph 60°SS Steinen | 612241 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen22,00 gph 60°SS Steinen | 612242 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen24,00 gph 60°SS Steinen | 612243 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen26,00 gph 60°SS Steinen | 612244 | Im Shop suchenPDF S. 13 |
| 4.32 | Öldüsen28,00 gph 60°PLP Monarch | 602234 | Im Shop suchenPDF S. 13 |

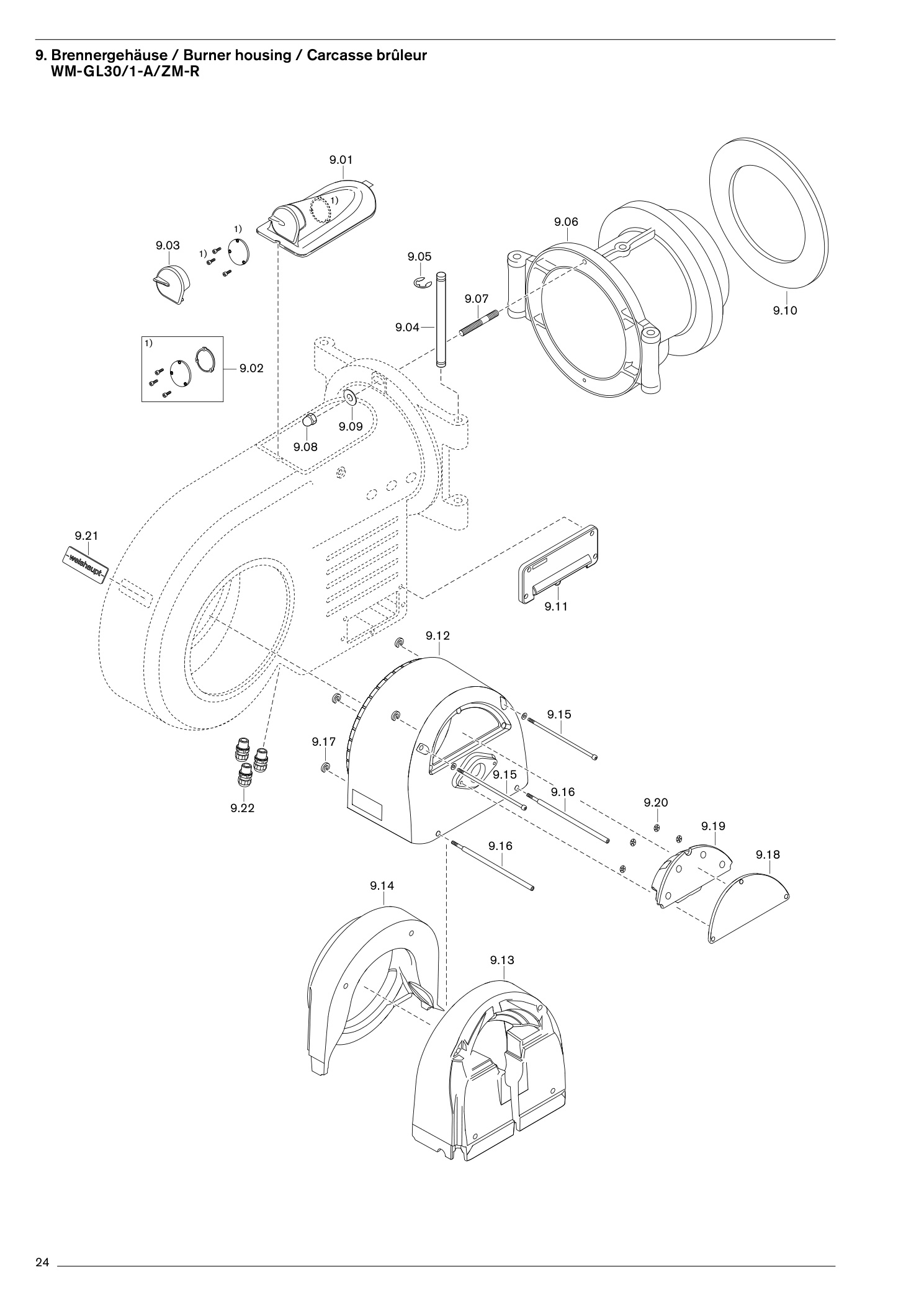

5. Brennergehäuse / Burner housing
26 Ersatzteil-Zuordnungen

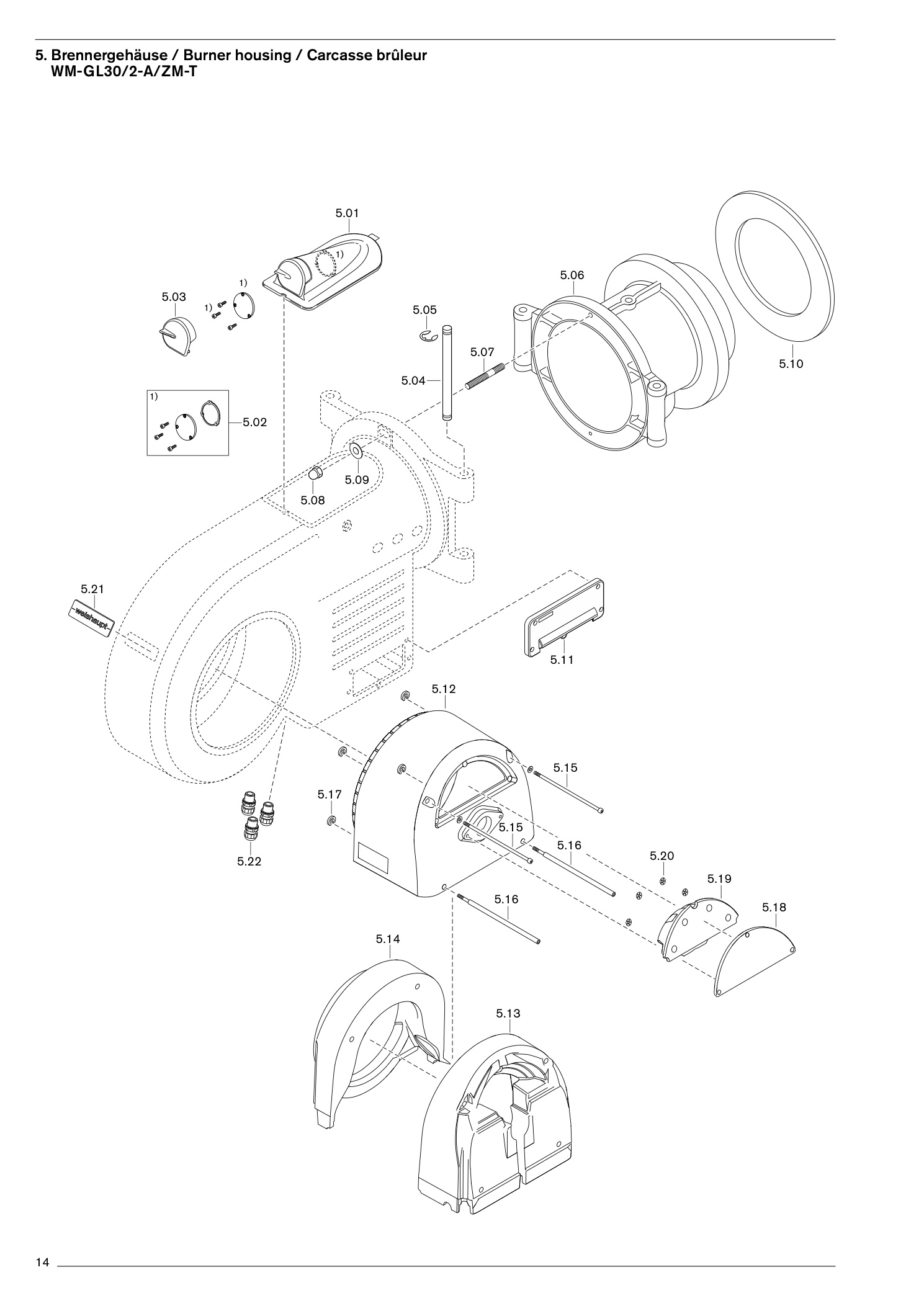

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.01 | Schaurohrdeckel komplett | 21131401022 | Im Shop suchenPDF S. 15 |
| 5.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 15 |
| 5.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 15 |
| 5.03 | Verschlussklappe SchaurohrdeckelFedermutter 4 x 9 | 412509 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.06 | Schwenkflansch | 21731401082 | Im Shop suchenPDF S. 15 |
| 5.06 | SchwenkflanschStiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 15 |
| 5.06 | SchwenkflanschScheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.06 | SchwenkflanschSechskantmutter M12 | 411600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.07 | Stiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 15 |
| 5.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 15 |
| 5.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.10 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 15 |
| 5.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 15 |
| 5.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 15 |
| 5.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 15 |
| 5.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 15 |
| 5.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 15 |
| 5.18 | Luftreglerdeckel | 21131402167 | Im Shop suchenPDF S. 15 |
| 5.19 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 15 |
| 5.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.21 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 15 |
| 5.22 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 15 |

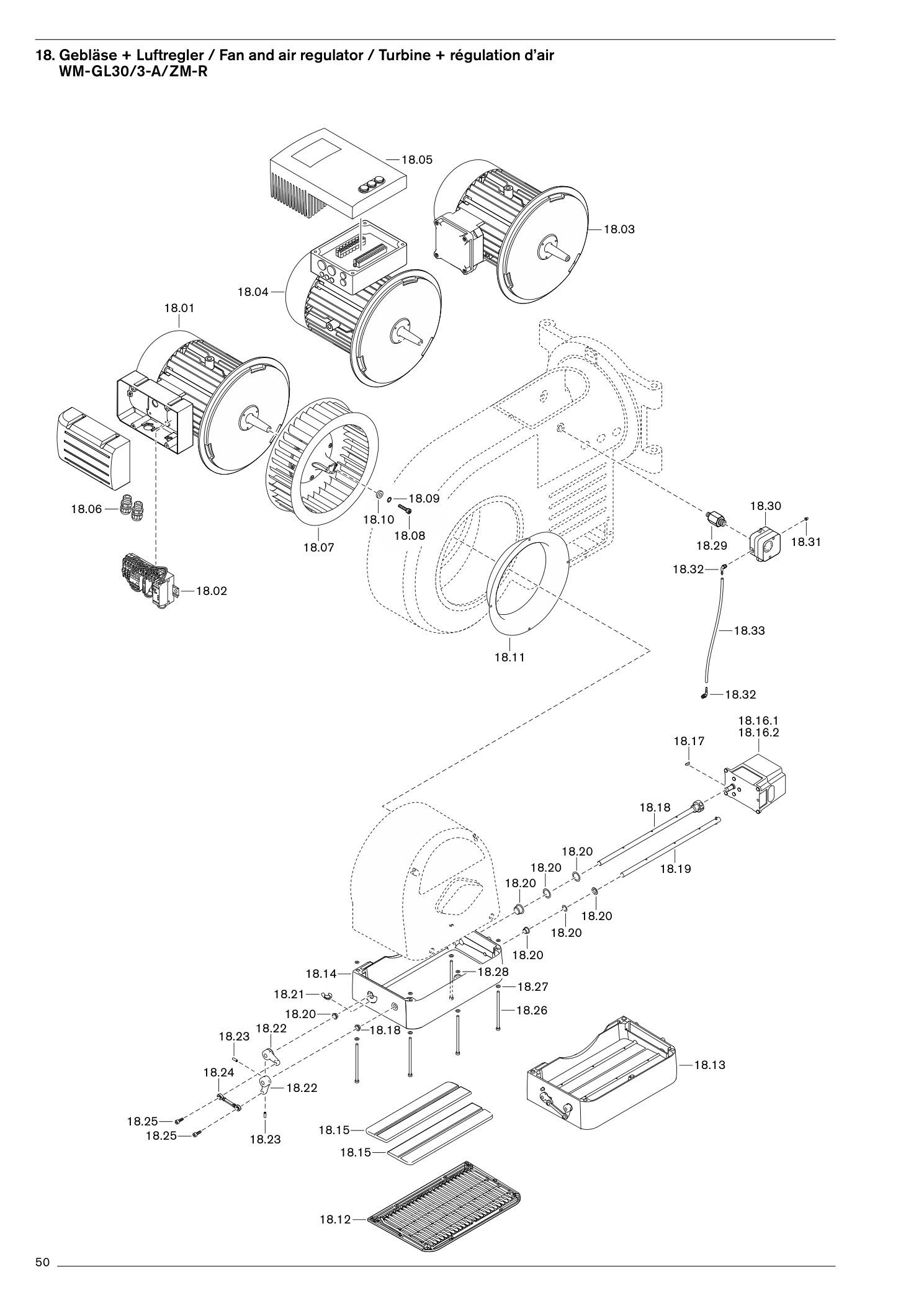

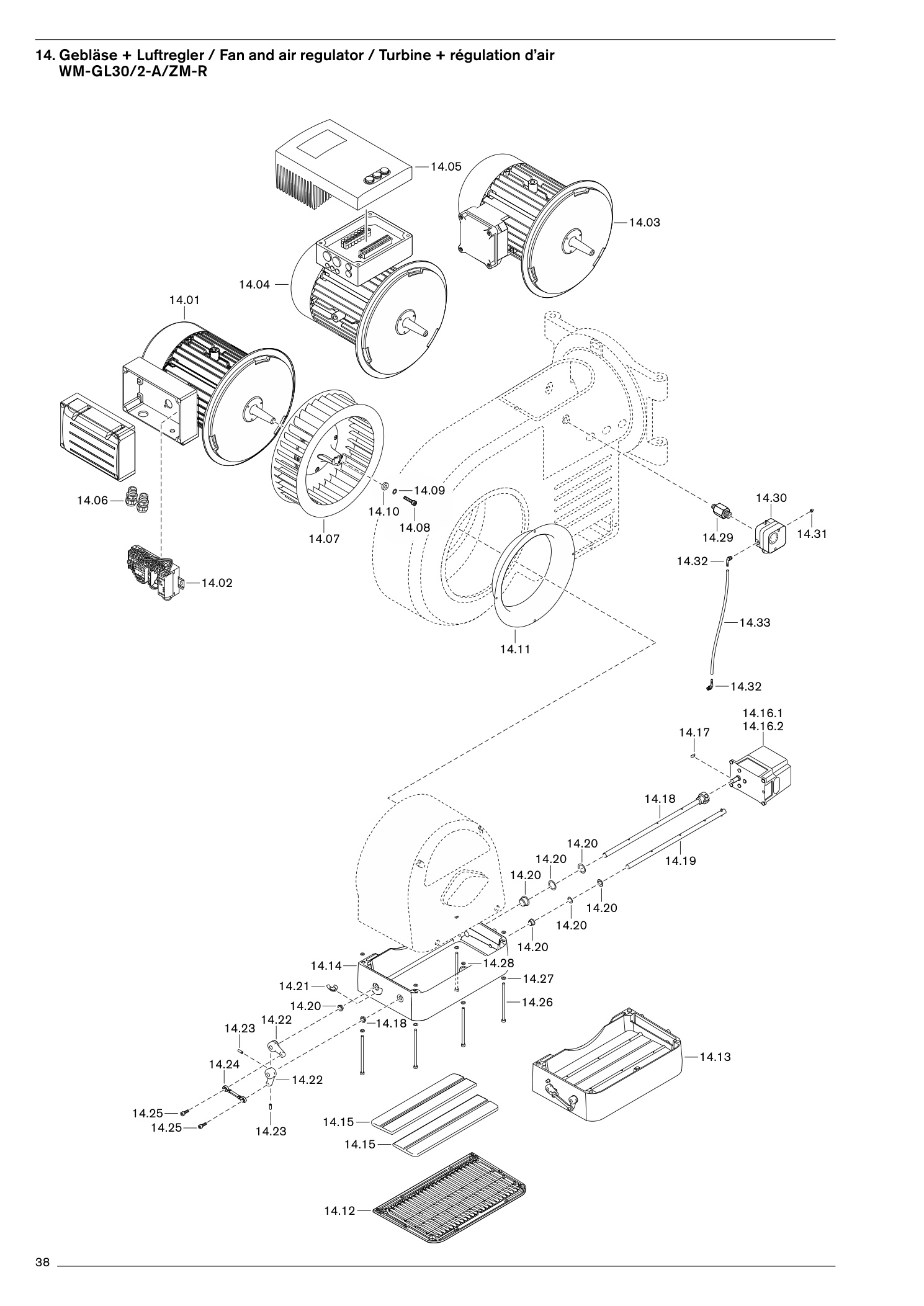

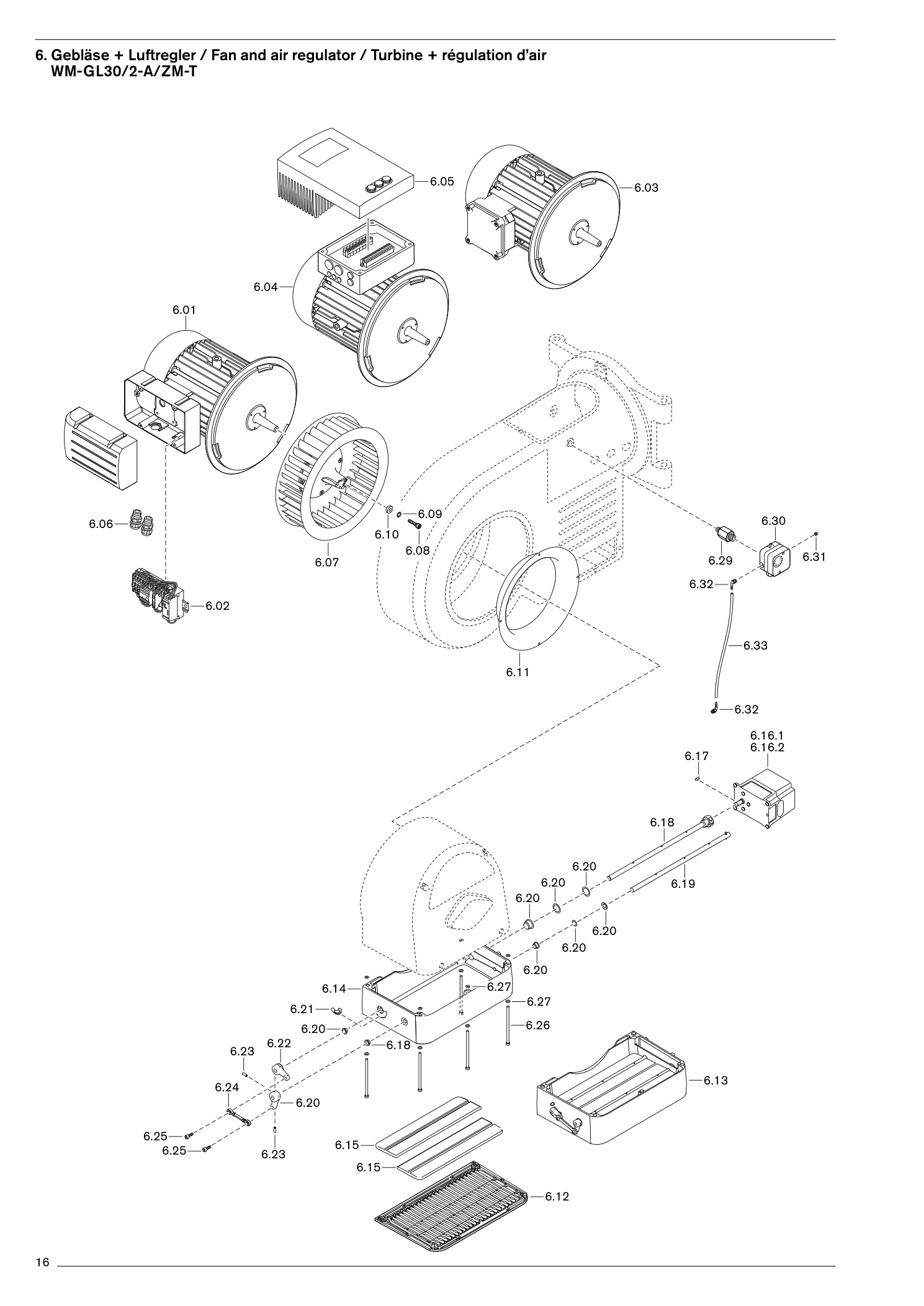

6. Gebläse + Luftregler / Fan and air regulator / Turbine +
41 Ersatzteil-Zuordnungen

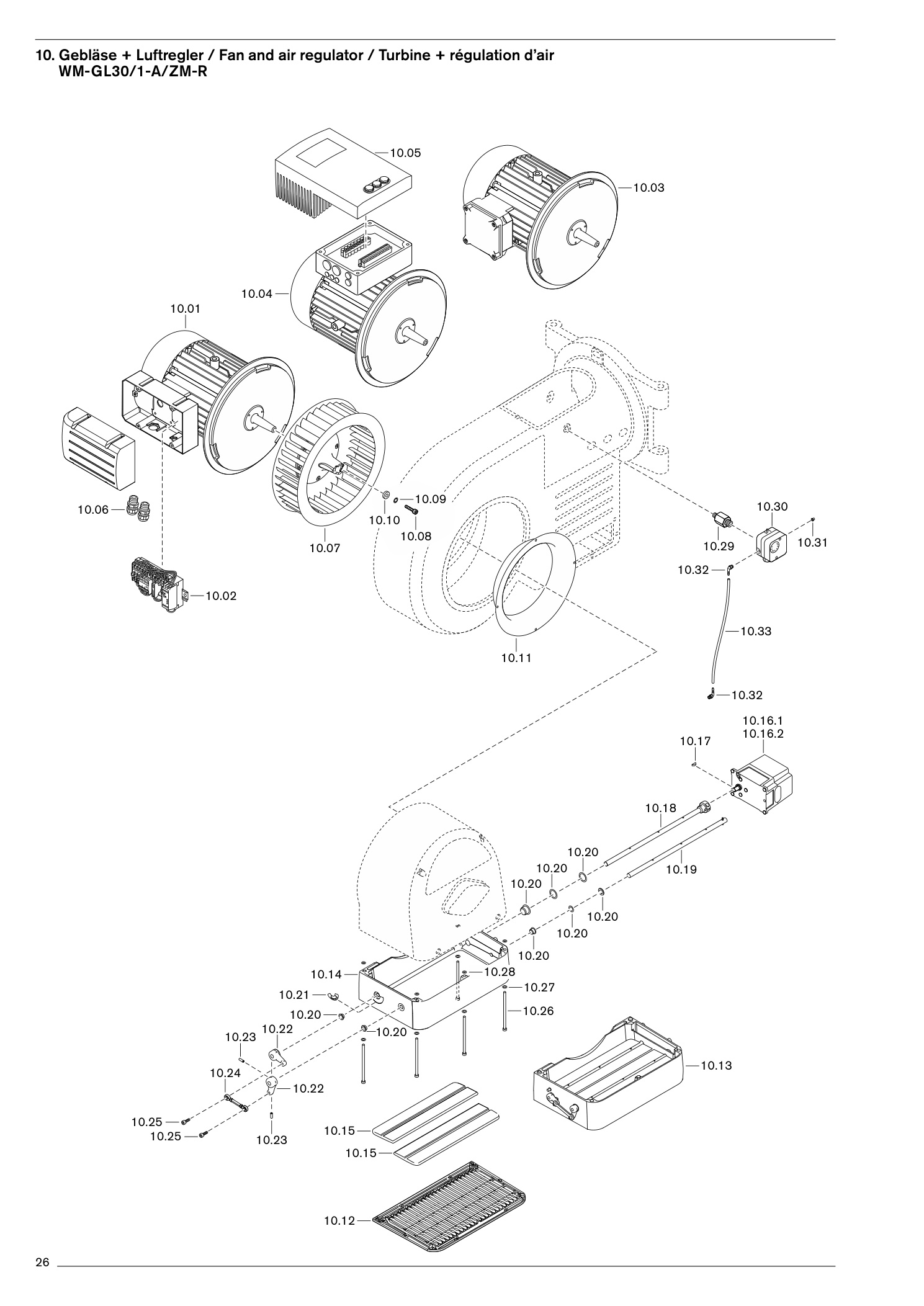

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | Motor WM-D132/210-2/10K0 380-415V 50Hz | 21531507010 | Im Shop suchenPDF S. 17 |
| 6.02 | Stern-Dreieck-Kombination YDRT2025-M | 21731307382 | Im Shop suchenPDF S. 17 |
| 6.02 | Stern-Dreieck-Kombination YDRT2025-MLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 17 |
| 6.02 | Stern-Dreieck-Kombination YDRT2025-MHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 17 |
| 6.02 | Stern-Dreieck-Kombination YDRT2025-MZeitrelais elektronisch 12-240 V | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzmit Klemmbrett | 21531507020 | Im Shop suchenPDF S. 17 |
| 6.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzfür Frequenzumrichter extern | 21531507270 | Im Shop suchenPDF S. 17 |
| 6.04 | Motor für Frequenzumrichter angebaut | 21531507290 | Im Shop suchenPDF S. 17 |
| 6.05 | Frequenzumrichter parametriert | 31000795900 | Im Shop suchenPDF S. 17 |
| 6.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 17 |
| 6.07 | Gebläserad TS-S 348 x 104,5 R 50Hz schwarz | 21131408021 | Im Shop suchenPDF S. 17 |
| 6.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.09 | Zahnscheibe J 8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 17 |
| 6.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 17 |
| 6.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 17 |
| 6.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 17 |
| 6.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 17 |
| 6.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 17 |
| 6.16.1 | Stellantrieb STE 50 3Nm (W-FM 54) | 651477 | Im Shop suchenPDF S. 17 |
| 6.16.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 17 |
| 6.16.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 17 |
| 6.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 17 |
| 6.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 17 |
| 6.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 17 |
| 6.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 17 |
| 6.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 17 |
| 6.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.26 | Schraube M6 x120 DIN 7500 | 409371 | Im Shop suchenPDF S. 17 |
| 6.27 | Scheibe A 6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.29 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 17 |
| 6.30 | LuftdruckwächterLGW50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 17 |
| 6.30 | LuftdruckwächterLGW10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 17 |
| 6.31 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 17 |
| 6.32 | Einschraubstutzen R 1/8 | 453003 | Im Shop suchenPDF S. 17 |
| 6.33 | Schlauch 4,0 x 1,75 300 mm | 23240024017 | Im Shop suchenPDF S. 17 |

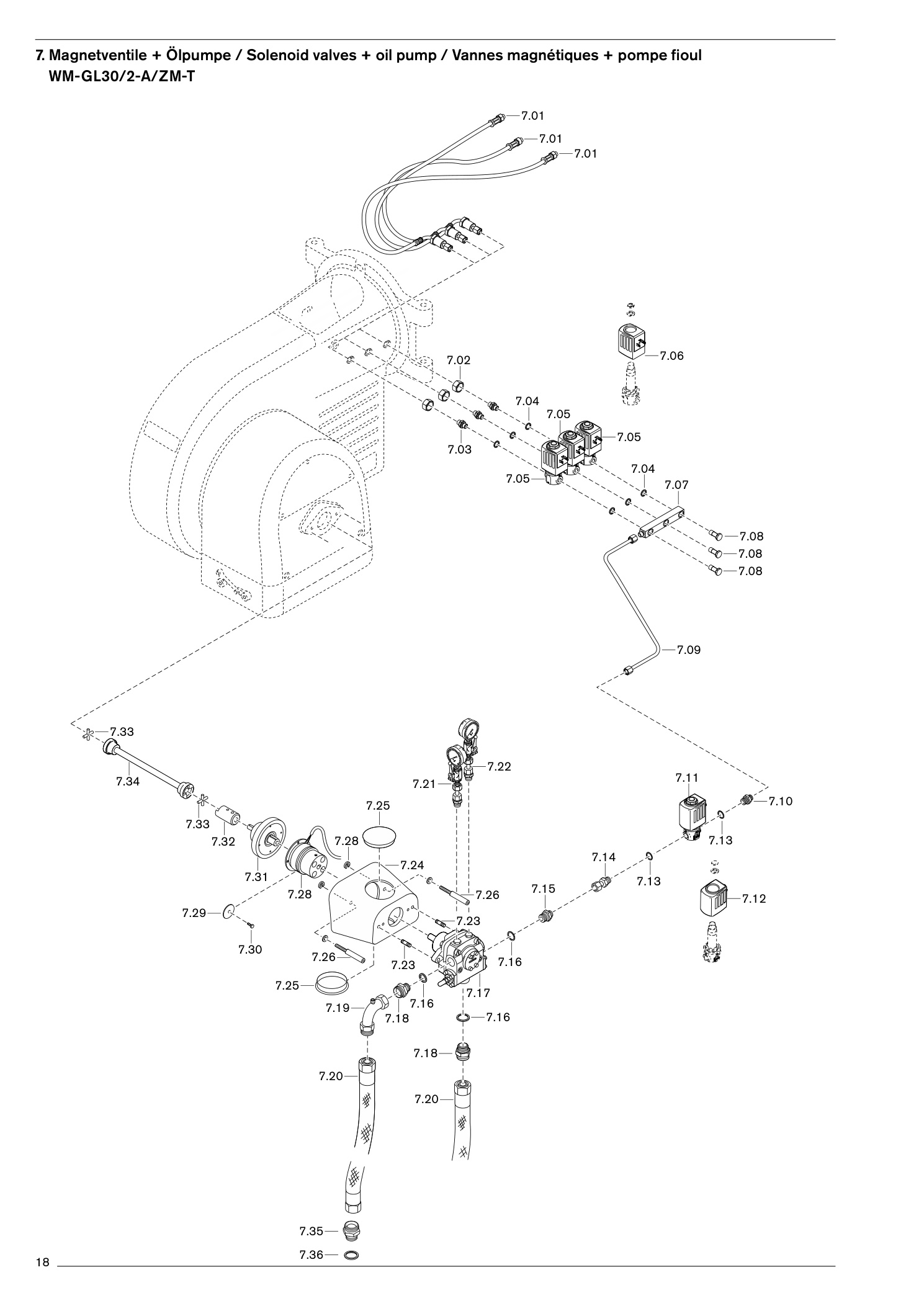

7. Magnetventile + Ölpumpe
37 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.01 | Druckschlauch DN 6 700 mm, 6-LL M10 x 1 | 21030110012 | Im Shop suchenPDF S. 19 |
| 7.02 | Sechskantmutter M16 x 1,5 | 21010410087 | Im Shop suchenPDF S. 19 |
| 7.03 | Verschraubung XGE06-LLR G 1/8 A | 452291 | Im Shop suchenPDF S. 19 |
| 7.04 | Dichtring A 10 x 13,5 x 1 DIN 7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.05 | Magnetventil 6027 NC DN 3 220-240V 50Hz | 604800 | Im Shop suchenPDF S. 19 |
| 7.06 | Magnetspule 220-240V 50Hz 20W | 604750 | Im Shop suchenPDF S. 19 |
| 7.07 | Verteilerstück | 21131413017 | Im Shop suchenPDF S. 19 |
| 7.08 | Hohlschraube G 1/8 A mit Drosselbl. 1,6 | 15570713052 | Im Shop suchenPDF S. 19 |
| 7.09 | Ölleitung 10 x 1 | 21831406018 | Im Shop suchenPDF S. 19 |
| 7.10 | Verschraubung XGE 10-LR G 1/4 A | 452253 | Im Shop suchenPDF S. 19 |
| 7.11 | Magnetventil 6027 NC DN 3,5 220-240V 50Hz | 604870 | Im Shop suchenPDF S. 19 |
| 7.12 | Magnetspule 220-240V 50Hz 20W | 604750 | Im Shop suchenPDF S. 19 |
| 7.13 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.14 | Einschraubstutzen 10 x G 1/4 x 50 | 15110126012 | Im Shop suchenPDF S. 19 |
| 7.15 | Einschraubstutzen 10L M16 x 1,5 x G1/2 x 34 | 11157406017 | Im Shop suchenPDF S. 19 |
| 7.16 | Dichtring A 21 x 26 x 1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.17 | Pumpe TA2C 4010-6W | 601050 | Im Shop suchenPDF S. 19 |
| 7.18 | Einschraubstutzen DN20 M30 x 1,5 x G 1/2 | 11265400017 | Im Shop suchenPDF S. 19 |
| 7.19 | Rohrbogen DN20 M30 x 1,5 x G 1/8 | 453251 | Im Shop suchenPDF S. 19 |
| 7.20 | Ölschlauch DN201000 mm | 491137 | Im Shop suchenPDF S. 19 |
| 7.20 | Ölschlauch DN201300 mm | 491033 | Im Shop suchenPDF S. 19 |
| 7.21 | Manometer -1 bis +9 bar mit Kugelhahn | 12136485030 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.22 | Manometer 0 bis 40 bar mit Kugelhahn | 11000282022 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.23 | Stiftschraube M10Fo x 25 DIN | 939421 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.24 | Pumpenflansch | 21821409037 | Im Shop suchenPDF S. 19 |
| 7.25 | Verschlussstopfen | 25630606027 | Im Shop suchenPDF S. 19 |
| 7.26 | Schraube M8 x | 100218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.27 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 19 |
| 7.28 | Magnetkupplung WMK20/1 lange Ausf. 230V | 21832409032 | Im Shop suchenPDF S. 19 |
| 7.29 | Haltescheibe | 15510109037 | Im Shop suchenPDF S. 19 |
| 7.30 | Schraube M5 x 16 DIN | 963404 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.31 | Lagerflansch | 21840409012 | Im Shop suchenPDF S. 19 |
| 7.32 | Pumpenkupplung 54,3 x D35 Bohrung 12 | 21832409012 | Im Shop suchenPDF S. 19 |
| 7.33 | Kupplungskreuz | 11115109017 | Im Shop suchenPDF S. 19 |
| 7.34 | Kupplungsmittelstück 301,4 mm | 21832409022 | Im Shop suchenPDF S. 19 |
| 7.35 | Einschraubstutzen DN 20 M30 x 1,5 x G1 | 11215100057 | Im Shop suchenPDF S. 19 |
| 7.36 | Dichtring A33 x 39 x 2 DIN 7603 Cu | 440032 | Im Shop suchenPDF S. 19 |
8. Flammkopf + Mischeinrichtung
66 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.01 | Flammrohr WM-G(L)30/2 | 21731414012 | Im Shop suchenPDF S. 21 |
| 8.02 | Verlängerungsrohr Extension150 mm verlängert* | 21731414112 | Im Shop suchenPDF S. 21 |
| 8.02 | Verlängerungsrohr Extension300 mm verlängert* | 21731414122 | Im Shop suchenPDF S. 21 |
| 8.03 | Klemmschraube M12 x | 109151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 8.04 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 21 |
| 8.05 | Gasdrossel DN80 mit Zwischengehäuse kpl. | 21750525022 | Im Shop suchenPDF S. 21 |
| 8.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 8.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 21 |
| 8.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 21 |
| 8.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 8.10 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 21 |
| 8.11.1 | Stellantrieb STE 50 1,2 NM Gas (W-FM 54) | 651484 | Im Shop suchenPDF S. 21 |
| 8.11.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 21 |
| 8.11.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 21 |
| 8.11.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 21 |
| 8.12 | Mischgehäuse komplett MixingStandard | 21831414012 | Im Shop suchenPDF S. 21 |
| 8.12 | Mischgehäuse komplett Mixing150 mm verlängert* | 21831414052 | Im Shop suchenPDF S. 21 |
| 8.12 | Mischgehäuse komplett Mixing300 mm verlängert* | 21831414062 | Im Shop suchenPDF S. 21 |
| 8.13 | Stauscheibe kpl. 222K x 45 | 21731414042 | Im Shop suchenPDF S. 21 |
| 8.14 | Düsenrohr 30 x 1,5 x 79 | 21731414067 | Im Shop suchenPDF S. 21 |
| 8.15 | Mittengasrohr 8 x 1,5 | 21731514057 | Im Shop suchenPDF S. 21 |
| 8.16 | Verteilerring | 21731414037 | Im Shop suchenPDF S. 21 |
| 8.17 | Tropfschale | 21820414117 | Im Shop suchenPDF S. 21 |
| 8.18 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 21 |
| 8.19 | Zündelektrode | 21720414247 | Im Shop suchenPDF S. 21 |
| 8.20 | Zündleitung 11/6,4 Ignition800 mm (Standard) | 21720411082 | Im Shop suchenPDF S. 21 |
| 8.20 | Zündleitung 11/6,4 Ignition1000 mm (für 150 mm Verlängerung)* | 21720411102 | Im Shop suchenPDF S. 21 |
| 8.20 | Zündleitung 11/6,4 Ignition1100 mm (für 300 mm Verlängerung)* | 21720411112 | Im Shop suchenPDF S. 21 |
| 8.21 | Mischrohr innen 99 x 420 MixingStandard | 21740514257 | Im Shop suchenPDF S. 21 |
| 8.21 | Mischrohr innen 99 x 420 Mixing150 mm verlängert* | 29040514057 | Im Shop suchenPDF S. 21 |
| 8.21 | Mischrohr innen 99 x 420 Mixing300 mm verlängert* | 29040514067 | Im Shop suchenPDF S. 21 |
| 8.22 | Mischrohr außen 140 x 231,5 MixingStandard | 21731414047 | Im Shop suchenPDF S. 21 |
| 8.22 | Mischrohr außen 140 x 231,5 Mixing150 mm verlängert* | 21731414097 | Im Shop suchenPDF S. 21 |
| 8.22 | Mischrohr außen 140 x 231,5 Mixing300 mm verlängert* | 21731414107 | Im Shop suchenPDF S. 21 |
| 8.23 | Mischgehäuse | 21731414027 | Im Shop suchenPDF S. 21 |
| 8.24 | DüsenstockStandard | 21831414032 | Im Shop suchenPDF S. 23 |
| 8.24 | Düsenstock150 mm verlängert* | 21831414092 | Im Shop suchenPDF S. 23 |
| 8.24 | Düsenstock300 mm verlängert* | 21831414102 | Im Shop suchenPDF S. 23 |
| 8.25 | Elektrodenhalter | 21720414117 | Im Shop suchenPDF S. 23 |
| 8.26 | Haltering | 21720414127 | Im Shop suchenPDF S. 23 |
| 8.27 | Befestigungsblech | 21810414047 | Im Shop suchenPDF S. 23 |
| 8.28 | Zündelektrode links | 21831411027 | Im Shop suchenPDF S. 23 |
| 8.29 | Zündelektrode rechts | 21831411017 | Im Shop suchenPDF S. 23 |
| 8.30 | Halter für Elektroden | 21810414037 | Im Shop suchenPDF S. 23 |
| 8.31 | Zündleitung 11/4,1800 mm (Standard) | 21820411082 | Im Shop suchenPDF S. 23 |
| 8.31 | Zündleitung 11/4,11000 mm (für 150 mm Verlängerung)* | 21820411102 | Im Shop suchenPDF S. 23 |
| 8.31 | Zündleitung 11/4,11100 mm (für 300 mm Verlängerung)* | 21820411112 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen7,00 gph 60°SS Steinen | 612227 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen7,50 gph 60°SS Steinen | 612228 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen8,00 gph 60°SS Steinen | 612229 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen9,00 gph 60°SS Steinen | 612231 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen10,00 gph 60°SS Steinen | 612233 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen11,00 gph 60°SS Steinen | 612234 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen12,00 gph 60°SS Steinen | 612235 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen13,00 gph 60°SS Steinen | 612236 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen14,00 gph 60°SS Steinen | 612237 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen15,00 gph 60°SS Steinen | 612238 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen16,00 gph 60°SS Steinen | 612239 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen18,00 gph 60°SS Steinen | 612240 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen20,00 gph 60°SS Steinen | 612241 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen22,00 gph 60°SS Steinen | 612242 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen24,00 gph 60°SS Steinen | 612243 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen26,00 gph 60°SS Steinen | 612244 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen28,00 gph 60°PLP Monarch | 602234 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen30,00 gph 60°PLP Monarch | 602235 | Im Shop suchenPDF S. 23 |
| 8.32 | Öldüsen35,00 gph 60°PLP Monarch | 602236 | Im Shop suchenPDF S. 23 |
9. Brennergehäuse / Burner housing
26 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.01 | Schaurohrdeckel komplett | 21131401022 | Im Shop suchenPDF S. 25 |
| 9.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 25 |
| 9.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 25 |
| 9.03 | Verschlussklappe SchaurohrdeckelFedermutter 4 x 9 | 412509 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 9.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 9.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 9.06 | Schwenkflansch | 21731401082 | Im Shop suchenPDF S. 25 |
| 9.06 | SchwenkflanschStiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 25 |
| 9.06 | SchwenkflanschScheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 9.06 | SchwenkflanschSechskantmutter M12 | 411600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 9.07 | Stiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 25 |
| 9.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 25 |
| 9.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 9.10 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 25 |
| 9.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 25 |
| 9.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 25 |
| 9.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 25 |
| 9.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 25 |
| 9.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 9.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 9.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 25 |
| 9.18 | Luftreglerdeckel | 21131402167 | Im Shop suchenPDF S. 25 |
| 9.19 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 25 |
| 9.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 9.21 | Firmenschild WM30 | 21131401037 | Im Shop suchenPDF S. 25 |
| 9.22 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 25 |
10. Gebläse + Luftregler / Fan and air regulator / Turbine +
43 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 10.01 | Motor WM-D132/170-2/7K5 380-415V 50 Hz | 21531307010 | Im Shop suchenPDF S. 27 |
| 10.02 | Stern-Dreieck-Kombination YDRT2017-M | 21731307432 | Im Shop suchenPDF S. 27 |
| 10.02 | Stern-Dreieck-Kombination YDRT2017-MLeistungsschütz 3RT2017 230V 50/60Hz | 703109 | Im Shop suchenPDF S. 27 |
| 10.02 | Stern-Dreieck-Kombination YDRT2017-MLeistungsschütz 3RT2016 230V 50/60Hz | 703107 | Im Shop suchenPDF S. 27 |
| 10.02 | Stern-Dreieck-Kombination YDRT2017-MHilfsschalterblock seitlich 2S | 703222 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.02 | Stern-Dreieck-Kombination YDRT2017-MHilfsschalterblock seitlich 20E | 703221 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.02 | Stern-Dreieck-Kombination YDRT2017-MZeitrelais elektronisch 12-240 V | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.03 | Motor WM-D132/170-2/7K5 380-415V 50 Hzmit Klemmbrett | 21531307020 | Im Shop suchenPDF S. 27 |
| 10.03 | Motor WM-D132/170-2/7K5 380-415V 50 Hzfür Frequenzumrichter extern | 21531307260 | Im Shop suchenPDF S. 27 |
| 10.04 | Motor für Frequenzumrichter angebaut | 21531307250 | Im Shop suchenPDF S. 27 |
| 10.05 | Frequenzumrichter parametriert WM 30/1 | 31000795891 | Im Shop suchenPDF S. 27 |
| 10.06 | Kabelverschraubung-Set | 21110401502 | Im Shop suchenPDF S. 27 |
| 10.07 | Gebläserad TS-S 348 x 104,5 S1 50Hz grün | 21131408011 | Im Shop suchenPDF S. 27 |
| 10.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.09 | Zahnscheibe J8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 27 |
| 10.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 27 |
| 10.12 | Ansauggitter 68 x | 360211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.12 | Ansauggitter 68 xSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 27 |
| 10.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 27 |
| 10.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 27 |
| 10.16.1 | Stellantrieb STE 50 3Nm (W-FM 54) | 651477 | Im Shop suchenPDF S. 27 |
| 10.16.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 27 |
| 10.16.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 27 |
| 10.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 27 |
| 10.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 27 |
| 10.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 27 |
| 10.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 27 |
| 10.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 27 |
| 10.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.26 | Schraube M6 x120 DIN 7500 | 409371 | Im Shop suchenPDF S. 27 |
| 10.27 | Scheibe A 6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 10.29 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 27 |
| 10.30 | LuftdruckwächterLGW50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 27 |
| 10.30 | LuftdruckwächterLGW10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 27 |
| 10.31 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 27 |
| 10.32 | Einschraubstutzen R 1/8 | 453003 | Im Shop suchenPDF S. 27 |
| 10.33 | Schlauch 4,0 x 1,75 / 300 mm | 23240024017 | Im Shop suchenPDF S. 27 |

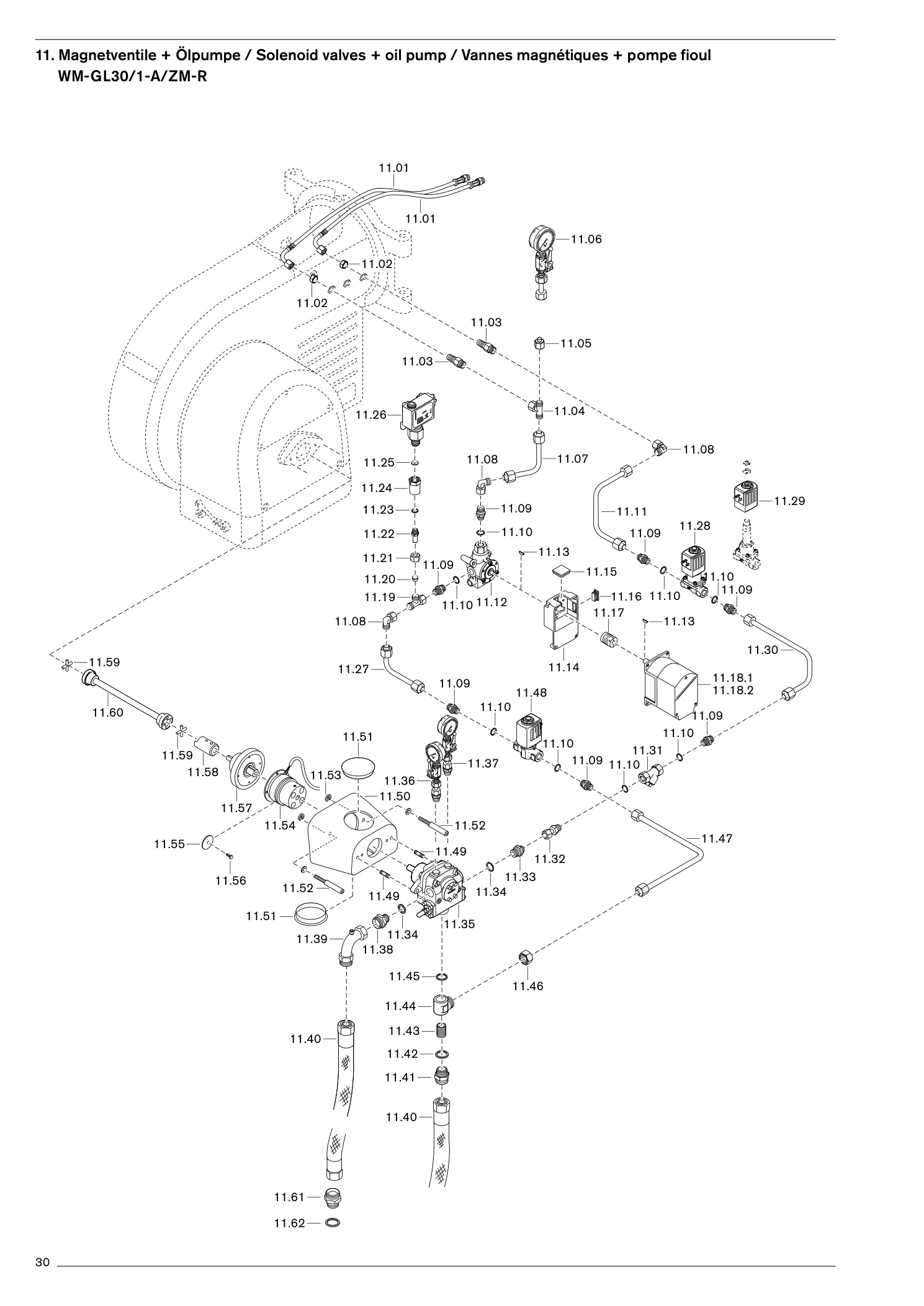

11. Magnetventile + Ölpumpe
65 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 11.01 | Druckschlauch DN6 | 21030110022 | Im Shop suchenPDF S. 29 |
| 11.02 | Sechskantmutter M16 x 1,5 | 21010410087 | Im Shop suchenPDF S. 29 |
| 11.03 | Schottverschraubung | 21832406017 | Im Shop suchenPDF S. 29 |
| 11.04 | Verschraubung EVT 12-PL | 452502 | Im Shop suchenPDF S. 29 |
| 11.05 | Verschlußbutzen BUZ 12-L mit Mutter | 21140413012 | Im Shop suchenPDF S. 29 |
| 11.06 | Manometer 0 bis 40 bar mit Kugelhahn | 12136485020 | Im Shop suchenPDF S. 29 |
| 11.07 | Ölleitung 12 x 1,5 Schottverschr.-Ölregler | 21532406038 | Im Shop suchenPDF S. 29 |
| 11.08 | Verschraubung EVW 12-PL | 452452 | Im Shop suchenPDF S. 29 |
| 11.09 | Verschraubung XGE 12-LR G 3/8-A | 452254 | Im Shop suchenPDF S. 29 |
| 11.10 | Dichtring A 17 x 21 x 1,5 DIN 7603 Cu | 440003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 11.11 | Ölleitung 12 x 1,5 MV - Schottverschr. VL | 21532406028 | Im Shop suchenPDF S. 29 |
| 11.12 | Ölmengenregler Serie S3 | 21170415202 | Im Shop suchenPDF S. 29 |
| 11.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 11.14 | Zwischengehäuse für Ölregler Serie B | 21170415272 | Im Shop suchenPDF S. 29 |
| 11.15 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 29 |
| 11.16 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 11.17 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 29 |
| 11.18.1 | Stellantrieb STE 50 3 NM f. (W-FM 54) Öl | 651488 | Im Shop suchenPDF S. 29 |
| 11.18.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 29 |
| 11.18.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 29 |
| 11.19 | Verschraubung EVL 12-PL | 452552 | Im Shop suchenPDF S. 29 |
| 11.20 | Schneidring 24-VRM-L/S12-ST | 452413 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 11.21 | Überwurfmutter X M12-L | 452836 | Im Shop suchenPDF S. 29 |
| 11.22 | Einschraubstutzen 12 x G 1/4 x 42 | 12146485027 | Im Shop suchenPDF S. 29 |
| 11.23 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 11.24 | Einschraubstutzen G1/4I x G1/2I x 40 | 29050413037 | Im Shop suchenPDF S. 29 |
| 11.25 | Dichtring C 6,2 x 17,5 x 2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 11.26 | Druckwächter Typ DSB146 F931 1-10 bar | 21000013070 | Im Shop suchenPDF S. 29 |
| 11.27 | Ölleitung 12 x 1,5 Druckwächter - MV RL | 21532406048 | Im Shop suchenPDF S. 29 |
| 11.28 | Magnetventil 5406 NC DN 13 110-120V 50H | 604820 | Im Shop suchenPDF S. 29 |
| 11.29 | Magnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 29 |
| 11.30 | Ölleitung 12 x 1,5 Schmutzfänger - MV VL | 21832406048 | Im Shop suchenPDF S. 29 |
| 11.31 | Schmutzfänger G 3/8 PN50 | 499042 | Im Shop suchenPDF S. 29 |
| 11.32 | Einschraubstutzen 12 x G3/8 x 46 vorm. | 12146485042 | Im Shop suchenPDF S. 29 |
| 11.33 | Verschraubung XGE 12-LR G 1/2-A CF | 452259 | Im Shop suchenPDF S. 29 |
| 11.34 | Dichtring A 21 x 26 x1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 11.35 | Pumpe TA3C 4010-6W | 601051 | Im Shop suchenPDF S. 29 |
| 11.36 | Manometer -1 bis +9 bar mit Kugelhahn | 12136485030 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 11.37 | Manometer 0 bis 40 bar mit Kugelhahn | 11000282022 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 11.38 | Einschraubstutzen DN 20 M30 x 1,5 x G1/2 | 11265400017 | Im Shop suchenPDF S. 29 |
| 11.39 | Rohrbogen DN25 M30 x 1,5 G 1/8 | 453251 | Im Shop suchenPDF S. 29 |
| 11.40 | Ölschlauch DN201000 mm | 491137 | Im Shop suchenPDF S. 29 |
| 11.40 | Ölschlauch DN201300 mm | 491033 | Im Shop suchenPDF S. 29 |
| 11.41 | Einschraubstutzen DN 20 M30 x 1,5 x M26 x1,5 | 11178206027 | Im Shop suchenPDF S. 31 |
| 11.42 | Dichtring A27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 11.43 | Bundschraube X BSCH G 1/2 A | 450651 | Im Shop suchenPDF S. 31 |
| 11.44 | Gehäuse XDSVW18-LR | 450650 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 11.45 | Dichtkantring X DKAZ G 1/2 A | 450652 | Im Shop suchenPDF S. 31 |
| 11.46 | Überwurfmutter X M 18-L | 452803 | Im Shop suchenPDF S. 31 |
| 11.47 | Ölleitung 12 x1,5 MV - Pumpe RL | 21832406058 | Im Shop suchenPDF S. 31 |
| 11.48 | Magnetventil 6027 NC DN 10 110-120V 50Hz | 604840 | Im Shop suchenPDF S. 31 |
| 11.49 | Stiftschraube M10Fo x 25 DIN | 939421 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 11.50 | Pumpenflansch | 21821409037 | Im Shop suchenPDF S. 31 |
| 11.51 | Verschlussstopfen | 25630606027 | Im Shop suchenPDF S. 31 |
| 11.52 | Schraube M8 x | 100218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 11.53 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 31 |
| 11.54 | Magnetkupplung WMK20/1 lange Ausf. 230V | 21832409032 | Im Shop suchenPDF S. 31 |
| 11.55 | Haltescheibe | 15510109037 | Im Shop suchenPDF S. 31 |
| 11.56 | Schraube M 5 x 16 DIN | 963404 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 11.57 | Lagerflansch | 21840409012 | Im Shop suchenPDF S. 31 |
| 11.58 | Pumpenkupplung 54,3 x D35 Bohrung 12 | 21832409012 | Im Shop suchenPDF S. 31 |
| 11.59 | Kupplungskreuz | 11115109017 | Im Shop suchenPDF S. 31 |
| 11.60 | Kupplungsmittelstück 301,4 mm | 21832409022 | Im Shop suchenPDF S. 31 |
| 11.61 | Einschraubstutzen DN 20 M30 x 1,5 x G1 | 11215100057 | Im Shop suchenPDF S. 31 |
| 11.62 | Dichtring A33 x 39 x 2 DIN 7603 Cu | 440032 | Im Shop suchenPDF S. 31 |
12. Flammkopf + Mischeinrichtung
69 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 12.01 | Flammrohr WM-G(L)30/1 | 21731314012 | Im Shop suchenPDF S. 33 |
| 12.02 | Verlängerungsrohr150 mm verlängert* | 21731414112 | Im Shop suchenPDF S. 33 |
| 12.02 | Verlängerungsrohr300 mm verlängert* | 21731414122 | Im Shop suchenPDF S. 33 |
| 12.03 | Klemmschraube M12 x | 109151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 12.04 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 33 |
| 12.05 | Gasdrossel DN80 mit Zwischengehäuse kpl. | 21750525022 | Im Shop suchenPDF S. 33 |
| 12.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 12.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 33 |
| 12.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 33 |
| 12.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 12.10 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 33 |
| 12.11.1 | Stellantrieb STE 50 1,2 Nm Gas (W-FM 54) | 651484 | Im Shop suchenPDF S. 33 |
| 12.11.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 33 |
| 12.12 | Mischgehäuse komplett 230VStandard | 21832414012 | Im Shop suchenPDF S. 33 |
| 12.12 | Mischgehäuse komplett 230V150 mm verlängert* | 21832414082 | Im Shop suchenPDF S. 33 |
| 12.12 | Mischgehäuse komplett 230V300 mm verlängert* | 21832414092 | Im Shop suchenPDF S. 33 |
| 12.13 | Stauscheibe kpl. 222K x 45 | 21731414042 | Im Shop suchenPDF S. 33 |
| 12.14 | Düsenrohr 30 x 1,5 x 79 | 21731414067 | Im Shop suchenPDF S. 33 |
| 12.15 | Mittengasrohr 8 x 1,5 | 21731514057 | Im Shop suchenPDF S. 33 |
| 12.16 | Verteilerring | 21731414037 | Im Shop suchenPDF S. 33 |
| 12.17 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 33 |
| 12.18 | Zündelektrode | 21720414247 | Im Shop suchenPDF S. 33 |
| 12.19 | Zündleitung 11/6,4800 mm (Standard) | 21720411082 | Im Shop suchenPDF S. 33 |
| 12.19 | Zündleitung 11/6,41000 mm (für 150 mm Verlängerung)* | 21720414247 | Im Shop suchenPDF S. 33 |
| 12.19 | Zündleitung 11/6,41100 mm (für 300 mm Verlängerung)* | 21720411112 | Im Shop suchenPDF S. 33 |
| 12.20 | Mischrohr innenStandard (99 x 420) | 21740514257 | Im Shop suchenPDF S. 33 |
| 12.20 | Mischrohr innen150 mm verlängert* | 29040514057 | Im Shop suchenPDF S. 33 |
| 12.20 | Mischrohr innen300 mm verlängert* | 29040514067 | Im Shop suchenPDF S. 33 |
| 12.21 | Mischrohr außenStandard (140 x 231,5) | 21731414047 | Im Shop suchenPDF S. 33 |
| 12.21 | Mischrohr außen150 mm verlängert* | 21731414097 | Im Shop suchenPDF S. 33 |
| 12.21 | Mischrohr außen300 mm verlängert* | 21731414107 | Im Shop suchenPDF S. 33 |
| 12.22 | Mischgehäuse | 21731414027 | Im Shop suchenPDF S. 33 |
| 12.23 | Nozzle head MDK60 250W 230V 50-60HzStandard | 21140410032 | Im Shop suchenPDF S. 35 |
| 12.23 | Nozzle head MDK60 250W 230V 50-60Hz150 mm verlängert* | 21140410092 | Im Shop suchenPDF S. 35 |
| 12.23 | Nozzle head MDK60 250W 230V 50-60Hz300 mm verlängert* | 21140410072 | Im Shop suchenPDF S. 35 |
| 12.24 | Ölleitung 8 x 1 VorlaufStandard | 21832406028 | Im Shop suchenPDF S. 35 |
| 12.24 | Ölleitung 8 x 1 Vorlauf150 mm verlängert* | 21832406068 | Im Shop suchenPDF S. 35 |
| 12.24 | Ölleitung 8 x 1 Vorlauf300 mm verlängert* | 21832406088 | Im Shop suchenPDF S. 35 |
| 12.25 | Ölleitung 8 x 1 RücklaufStandard | 21832406038 | Im Shop suchenPDF S. 35 |
| 12.25 | Ölleitung 8 x 1 Rücklauf150 mm verlängert* | 21832406078 | Im Shop suchenPDF S. 35 |
| 12.25 | Ölleitung 8 x 1 Rücklauf300 mm verlängert* | 21832406098 | Im Shop suchenPDF S. 35 |
| 12.26 | Haltestern | 21832414037 | Im Shop suchenPDF S. 35 |
| 12.27 | Schraube M6 x 50 DIN | 933401 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 12.28 | Magnetspule MDK60 230V 50-60Hz ZM 280-1 | 605928 | Im Shop suchenPDF S. 35 |
| 12.29 | Steckdose mit Kabel 850 mm | 716535 | Im Shop suchenPDF S. 35 |
| 12.30 | Elektrodenhalter | 21720414117 | Im Shop suchenPDF S. 35 |
| 12.31 | Zündelektrode | 21832411017 | Im Shop suchenPDF S. 35 |
| 12.32 | Scheibe 40 x 6,6 x 2,5 | 17720514467 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 12.33 | Zündleitung 11/4,1 Ignition800 mm (Standard) | 21820411082 | Im Shop suchenPDF S. 35 |
| 12.33 | Zündleitung 11/4,1 Ignition1000 mm (für 150 mm Verlängerung)* | 21820411102 | Im Shop suchenPDF S. 35 |
| 12.33 | Zündleitung 11/4,1 Ignition1100 mm (für 300 mm Verlängerung)* | 21820411112 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 125 kg S4 50 ° | 612975 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 140 kg S4 50 ° | 612976 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 160 kg S4 50 ° | 612977 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 180 kg S4 50 ° | 612978 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 200 kg S4 50 ° | 612979 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 225 kg S4 50 ° | 612980 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 250 kg S4 50 ° | 612981 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 275 kg S4 50 ° | 612982 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 300 kg S4 50 ° | 612983 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 125 kg S5 50 ° V | 612811 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 140 kg S5 50 ° V | 612812 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 160 kg S5 50 ° V | 612813 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 180 kg S5 50 ° V | 612814 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 200 kg S5 50 ° V | 612815 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 225 kg S5 50 ° V | 612816 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 250 kg S5 50 ° V | 612817 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 275 kg S5 50 ° V | 612818 | Im Shop suchenPDF S. 35 |
| 12.34 | Regeldüse ControlW 300 kg S5 50 ° V | 612819 | Im Shop suchenPDF S. 35 |
13. Brennergehäuse / Burner housing
26 Ersatzteil-Zuordnungen

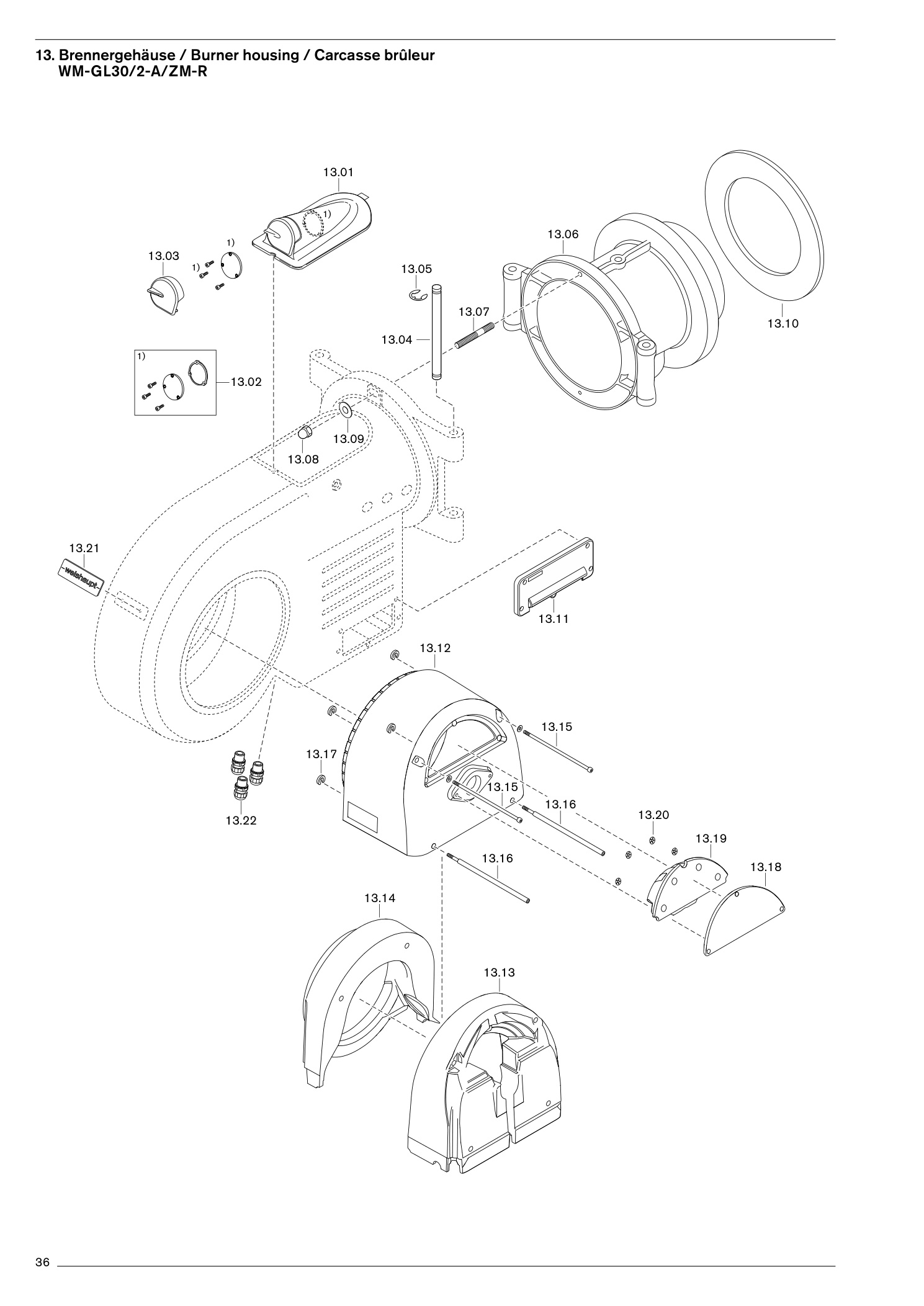

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 13.01 | Schaurohrdeckel komplett | 21131401022 | Im Shop suchenPDF S. 37 |
| 13.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 37 |
| 13.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 37 |
| 13.03 | Verschlussklappe SchaurohrdeckelFedermutter 4 x 9 | 412509 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 13.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 13.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 13.06 | Schwenkflansch | 21731401082 | Im Shop suchenPDF S. 37 |
| 13.06 | SchwenkflanschStiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 37 |
| 13.06 | SchwenkflanschScheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 13.06 | SchwenkflanschSechskantmutter M12 | 411600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 13.07 | Stiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 37 |
| 13.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 37 |
| 13.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 13.10 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 37 |
| 13.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 37 |
| 13.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 37 |
| 13.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 37 |
| 13.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 37 |
| 13.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 13.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 13.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 37 |
| 13.18 | Luftreglerdeckel | 21131402167 | Im Shop suchenPDF S. 37 |
| 13.19 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 37 |
| 13.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 13.21 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 37 |
| 13.22 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 37 |
14. Gebläse + Luftregler / Fan and air regulator / Turbine +
40 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 14.01 | Motor WM-D132/210-2/10K0 380-415V 50Hz | 21531507010 | Im Shop suchenPDF S. 39 |
| 14.02 | Stern-Dreieck-Kombination YDRT2025-M | 21731307382 | Im Shop suchenPDF S. 39 |
| 14.02 | Stern-Dreieck-Kombination YDRT2025-MLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 39 |
| 14.02 | Stern-Dreieck-Kombination YDRT2025-MHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 39 |
| 14.02 | Stern-Dreieck-Kombination YDRT2025-MZeitrelais elektronisch 12-240 V | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 14.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzmit Klemmbrett | 21531507020 | Im Shop suchenPDF S. 39 |
| 14.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzfür Frequenzumrichter extern | 21531507270 | Im Shop suchenPDF S. 39 |
| 14.04 | Motor für Frequenzumrichter angebaut | 21531507290 | Im Shop suchenPDF S. 39 |
| 14.05 | Frequenzumrichter parametriert | 31000795900 | Im Shop suchenPDF S. 39 |
| 14.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 39 |
| 14.07 | Gebläserad TS-S 348 x 104,5 R 50Hz schwarz | 21131408021 | Im Shop suchenPDF S. 39 |
| 14.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 14.09 | Zahnscheibe J 8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 14.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 39 |
| 14.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 39 |
| 14.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 39 |
| 14.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 14.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 39 |
| 14.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 39 |
| 14.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 39 |
| 14.16.1 | Stellantrieb STE 50 3 Nm (W-FM 54) | 651477 | Im Shop suchenPDF S. 39 |
| 14.16.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 39 |
| 14.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 14.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 39 |
| 14.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 39 |
| 14.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 39 |
| 14.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 14.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 39 |
| 14.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 14.24 | Gelenkkopfstange WM10 - WM30 | 21110402192 | Im Shop suchenPDF S. 39 |
| 14.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 14.26 | Schraube M6 x120 DIN 7500 | 409371 | Im Shop suchenPDF S. 39 |
| 14.27 | Scheibe A 6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 14.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 14.29 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 39 |
| 14.30 | LuftdruckwächterLGW50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 39 |
| 14.30 | LuftdruckwächterLGW10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 39 |
| 14.31 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 39 |
| 14.32 | Einschraubstutzen R 1/8 | 453003 | Im Shop suchenPDF S. 39 |
| 14.33 | Schlauch 4,0 x 1,75 300 mm | 23240024017 | Im Shop suchenPDF S. 39 |
15. Magnetventile + Ölpumpe
63 Ersatzteil-Zuordnungen

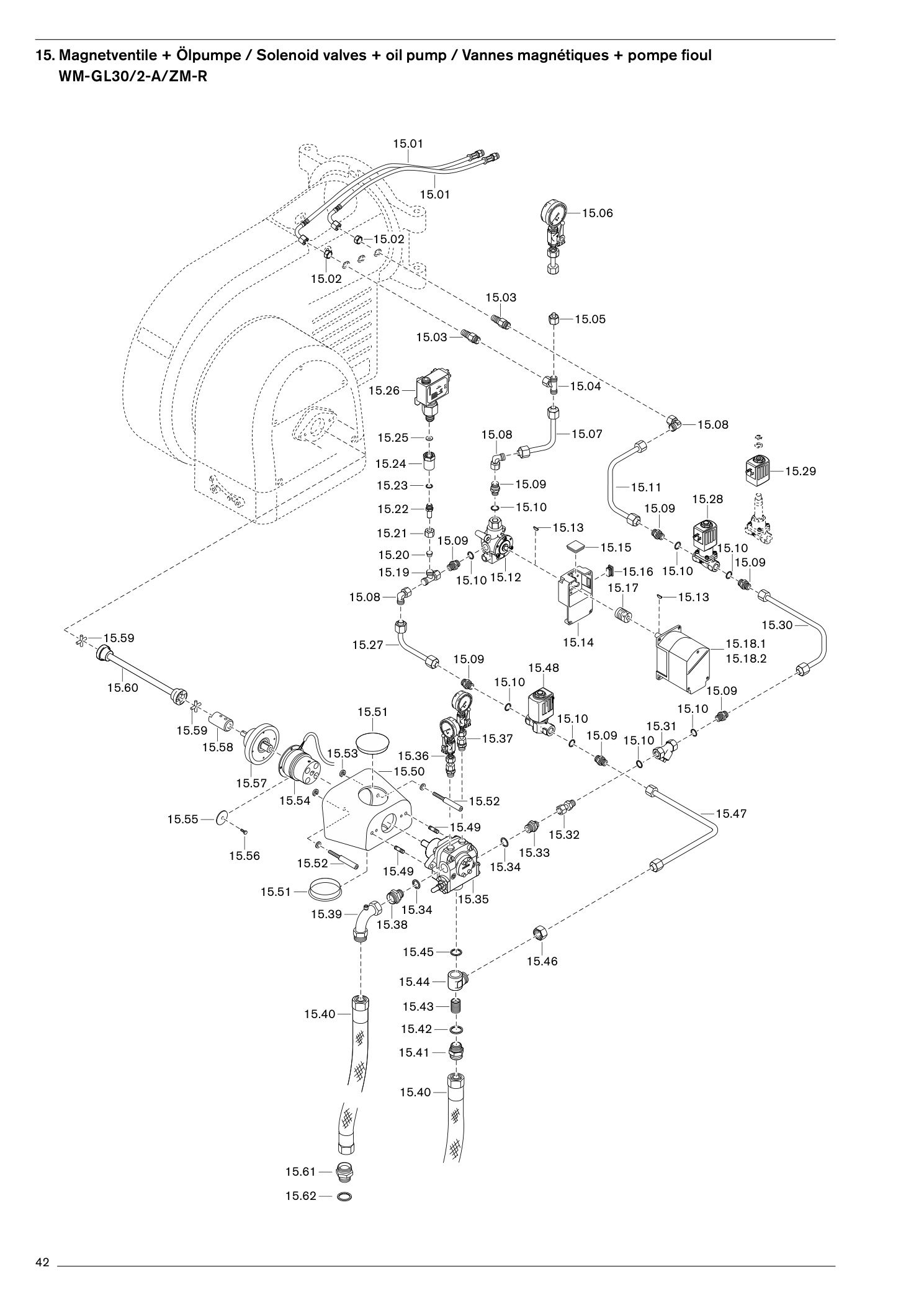

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 15.01 | Druckschlauch DN6* | 21030110022 | Im Shop suchenPDF S. 41 |
| 15.02 | Sechskantmutter M16 x 1,5 | 21010410087 | Im Shop suchenPDF S. 41 |
| 15.03 | Schottverschraubung | 21832406017 | Im Shop suchenPDF S. 41 |
| 15.04 | Verschraubung EVT 12-PL | 452502 | Im Shop suchenPDF S. 41 |
| 15.05 | Verschlußbutzen BUZ 12-L mit Mutter | 21140413012 | Im Shop suchenPDF S. 41 |
| 15.06 | Manometer 0 bis 40 bar mit Kugelhahn | 21060406012 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 15.07 | Ölleitung 12 x 1,5 Schottverschr.-Ölregler | 21532406038 | Im Shop suchenPDF S. 41 |
| 15.08 | Verschraubung EVW 12-PL | 452452 | Im Shop suchenPDF S. 41 |
| 15.09 | Verschraubung XGE 12-LR G 3/8-A | 452254 | Im Shop suchenPDF S. 41 |
| 15.10 | Dichtring A 17 x 21 x 1,5 DIN 7603 Cu | 440003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 15.11 | Ölleitung 12 x 1,5 MV - Schottverschr. VL | 21532406028 | Im Shop suchenPDF S. 41 |
| 15.12 | Ölmengenregler Serie S3 | 21170415202 | Im Shop suchenPDF S. 41 |
| 15.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 15.14 | Zwischengehäuse für Ölregler Serie B | 21170415272 | Im Shop suchenPDF S. 41 |
| 15.15 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 41 |
| 15.16 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 15.17 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 41 |
| 15.18.1 | Stellantrieb STE50 3NM f. (W-FM 54) Öl | 651488 | Im Shop suchenPDF S. 41 |
| 15.18.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 41 |
| 15.19 | Verschraubung EVL 12-PL | 452552 | Im Shop suchenPDF S. 41 |
| 15.20 | Schneidring 24-VRM-L/S12-ST | 452413 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 15.21 | Überwurfmutter X M 12-L | 452836 | Im Shop suchenPDF S. 41 |
| 15.22 | Einschraubstutzen 12 x G 1/4 x 42 | 12146485027 | Im Shop suchenPDF S. 41 |
| 15.23 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 15.24 | Einschraubstutzen G1/4I x G1/2I x 40 | 29050413037 | Im Shop suchenPDF S. 41 |
| 15.25 | Dichtring C 6,2 x 17,5 Xx2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 15.26 | Druckwächter Typ DSB146 F931 1-10 bar | 21000013070 | Im Shop suchenPDF S. 41 |
| 15.27 | Ölleitung 12 x 1,5 Druckwächter - MV RL | 21532406048 | Im Shop suchenPDF S. 41 |
| 15.28 | Magnetventil 5406 NC DN13 110-120V 50Hz | 604820 | Im Shop suchenPDF S. 41 |
| 15.29 | Magnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 41 |
| 15.30 | Ölleitung 12 x 1,5 Schmutzfänger - MV VL | 21532406018 | Im Shop suchenPDF S. 41 |
| 15.31 | Schmutzfänger G 3/8 PN50 | 499042 | Im Shop suchenPDF S. 41 |
| 15.32 | Einschraubstutzen 12 x G3/8 x 46 vorm. | 12146485042 | Im Shop suchenPDF S. 41 |
| 15.33 | Verschraubung XGE 12-LR G 1/2-A CF | 452259 | Im Shop suchenPDF S. 41 |
| 15.34 | Dichtring A 21 x 26 x1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 15.35 | Pumpe TA4C 4010-6W | 601052 | Im Shop suchenPDF S. 41 |
| 15.36 | Manometer -1 bis +9 bar mit Kugelhahn | 12136485030 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 15.37 | Manometer 0 bis 40 bar mit Kugelhahn | 11000282022 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 15.38 | Einschraubstutzen DN25 M38 x 1,5 x G1/2 | 18117406017 | Im Shop suchenPDF S. 41 |
| 15.39 | Rohrbogen DN25 M38 x 1,5 x M38 x 1,5 x G1/8 | 453252 | Im Shop suchenPDF S. 41 |
| 15.40 | Ölschlauch DN25 Oil1300 mm | 491035 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 15.41 | Einschraubstutzen DN25 M38 x1,5 x M26 x 1,5 | 18117406027 | Im Shop suchenPDF S. 43 |
| 15.42 | Dichtring A 27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 15.43 | Bundschraube X BSCH G 1/2 A | 450651 | Im Shop suchenPDF S. 43 |
| 15.44 | Gehäuse XDSVW18-LR | 450650 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 15.45 | Dichtkantring X DKAZ G 1/2 A | 450652 | Im Shop suchenPDF S. 43 |
| 15.46 | Überwurfmutter X M18-L | 452803 | Im Shop suchenPDF S. 43 |
| 15.47 | Ölleitung 12 x 1,5 MV - Pumpe RL | 21532406058 | Im Shop suchenPDF S. 43 |
| 15.48 | Magnetventil 6027 NC DN10 110-120V 50Hz | 604840 | Im Shop suchenPDF S. 43 |
| 15.49 | . Stiftschraube M10Fo x 25 DIN | 939421 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 15.50 | Pumpenflansch | 21821409037 | Im Shop suchenPDF S. 43 |
| 15.51 | Verschlussstopfen | 25630606027 | Im Shop suchenPDF S. 43 |
| 15.52 | Schraube M8 x | 100218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 15.53 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 43 |
| 15.54 | Magnetkupplung WMK20/1 lange Ausf. 230V | 21832409032 | Im Shop suchenPDF S. 43 |
| 15.55 | Haltescheibe | 15510109037 | Im Shop suchenPDF S. 43 |
| 15.56 | Schraube M5 x 16 DIN | 963404 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 15.57 | Lagerflansch | 21840409012 | Im Shop suchenPDF S. 43 |
| 15.58 | Pumpenkupplung 54,3 x D35 Bohrung 12 | 21832409012 | Im Shop suchenPDF S. 43 |
| 15.59 | Kupplungskreuz | 11115109017 | Im Shop suchenPDF S. 43 |
| 15.60 | Kupplungsmittelstück 301,4 mm | 21832409022 | Im Shop suchenPDF S. 43 |
| 15.61 | Einschraubstutzen DN 25 M38 x 1,5 x G1 | 12236200077 | Im Shop suchenPDF S. 43 |
| 15.62 | Dichtring A33 x 39 x 2 DIN 7603 Cu | 440032 | Im Shop suchenPDF S. 43 |
16. Flammkopf + Mischeinrichtung
72 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 16.01 | Flammrohr WM-G(L)30/2 | 21731414012 | Im Shop suchenPDF S. 45 |
| 16.02 | Verlängerungsrohr Extension150 mm verlängert* | 21731414112 | Im Shop suchenPDF S. 45 |
| 16.02 | Verlängerungsrohr Extension300 mm verlängert* | 21731414122 | Im Shop suchenPDF S. 45 |
| 16.03 | Klemmschraube M12 x | 109151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 16.04 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 45 |
| 16.05 | Gasdrossel DN80 mit Zwischengehäuse kpl. | 21750525022 | Im Shop suchenPDF S. 45 |
| 16.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 16.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 45 |
| 16.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 45 |
| 16.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 16.10 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 45 |
| 16.11.1 | Stellantrieb STE 50 1,2 NM Gas (W-FM 54) | 651484 | Im Shop suchenPDF S. 45 |
| 16.11.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 45 |
| 16.11.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 45 |
| 16.12 | Mischgehäuse komplett 230VStandard | 21832414012 | Im Shop suchenPDF S. 45 |
| 16.12 | Mischgehäuse komplett 230V150 mm verlängert* | 21832414082 | Im Shop suchenPDF S. 45 |
| 16.12 | Mischgehäuse komplett 230V300 mm verlängert* | 21832414092 | Im Shop suchenPDF S. 45 |
| 16.13 | Stauscheibe kpl. 222k x 45 | 21731414042 | Im Shop suchenPDF S. 45 |
| 16.14 | Düsenrohr 30 x 1,5 x 79 | 21731414067 | Im Shop suchenPDF S. 45 |
| 16.15 | Mittengasrohr 8 x 1,5 | 21731514057 | Im Shop suchenPDF S. 45 |
| 16.16 | Verteilerring | 21731414037 | Im Shop suchenPDF S. 45 |
| 16.17 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 45 |
| 16.18 | Zündelektrode | 21720414247 | Im Shop suchenPDF S. 45 |
| 16.19 | Zündleitung 11/6,4 Ignition800 mm (Standard) | 21720411082 | Im Shop suchenPDF S. 45 |
| 16.19 | Zündleitung 11/6,4 Ignition1000 mm (für 150 mm Verlängerung)* | 21720411102 | Im Shop suchenPDF S. 45 |
| 16.19 | Zündleitung 11/6,4 Ignition1100 mm (für 300 mm Verlängerung)* | 21720411112 | Im Shop suchenPDF S. 45 |
| 16.20 | Mischrohr innen MixingStandard (99 x 420) | 21740514257 | Im Shop suchenPDF S. 45 |
| 16.20 | Mischrohr innen Mixing150 mm verlängert* | 29040514057 | Im Shop suchenPDF S. 45 |
| 16.20 | Mischrohr innen Mixing300 mm verlängert* | 29040514067 | Im Shop suchenPDF S. 45 |
| 16.21 | Mischrohr außen MixingStandard (140 x 231,5) | 21731414047 | Im Shop suchenPDF S. 45 |
| 16.21 | Mischrohr außen Mixing150 mm verlängert* | 21731414097 | Im Shop suchenPDF S. 45 |
| 16.21 | Mischrohr außen Mixing300 mm verlängert* | 21731414107 | Im Shop suchenPDF S. 45 |
| 16.22 | Mischgehäuse | 21731414027 | Im Shop suchenPDF S. 45 |
| 16.23 | Düsenkopf MDK60 250W 230V 50-60HzStandard | 21140410032 | Im Shop suchenPDF S. 47 |
| 16.23 | Düsenkopf MDK60 250W 230V 50-60Hz150 mm verlängert* | 21140410092 | Im Shop suchenPDF S. 47 |
| 16.23 | Düsenkopf MDK60 250W 230V 50-60Hz300 mm verlängert* | 21140410072 | Im Shop suchenPDF S. 47 |
| 16.24 | Ölleitung 8 x 1 VorlaufStandard | 21832406028 | Im Shop suchenPDF S. 47 |
| 16.24 | Ölleitung 8 x 1 Vorlauf150 mm verlängert* | 21832406068 | Im Shop suchenPDF S. 47 |
| 16.24 | Ölleitung 8 x 1 Vorlauf300 mm verlängert* | 21832406088 | Im Shop suchenPDF S. 47 |
| 16.25 | Ölleitung 8 x 1 RücklaufStandard | 21832406038 | Im Shop suchenPDF S. 47 |
| 16.25 | Ölleitung 8 x 1 Rücklauf150 mm verlängert* | 21832406078 | Im Shop suchenPDF S. 47 |
| 16.25 | Ölleitung 8 x 1 Rücklauf300 mm verlängert* | 21832406098 | Im Shop suchenPDF S. 47 |
| 16.26 | Haltestern | 21832414037 | Im Shop suchenPDF S. 47 |
| 16.27 | Schraube M6 x 18 DIN | 933401 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 47 |
| 16.28 | Magnetspule MDK60 230V 50-60Hz ZM 280-1 | 605928 | Im Shop suchenPDF S. 47 |
| 16.29 | Steckdose mit Kabel 850 mm | 716535 | Im Shop suchenPDF S. 47 |
| 16.30 | Elektrodenhalter | 21832414027 | Im Shop suchenPDF S. 47 |
| 16.31 | Zündelektrode | 21832411017 | Im Shop suchenPDF S. 47 |
| 16.32 | Scheibe 40 x 6,6 x 2,5 | 17720514467 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 47 |
| 16.33 | Zündleitung 11/4,1 Ignition800 mm (Standard) | 21820411082 | Im Shop suchenPDF S. 47 |
| 16.33 | Zündleitung 11/4,1 Ignition1000 mm (für 150 mm Verlängerung)* | 21820411102 | Im Shop suchenPDF S. 47 |
| 16.33 | Zündleitung 11/4,1 Ignition1100 mm (für 300 mm Verlängerung)* | 21820411112 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 160 kg S4 50 ° | 612977 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 180 kg S4 50 ° | 612978 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 200 kg S4 50 ° | 612979 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 225 kg S4 50 ° | 612980 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 250 kg S4 50 ° | 612981 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 275 kg S4 50 ° | 612982 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 300 kg S4 50 ° | 612983 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 330 kg S4 50 ° | 612984 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 360 kg S4 50 ° | 612985 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 390 kg S4 50 ° | 612990 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 160 kg S5 50 ° V | 612813 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 180 kg S5 50 ° V | 612814 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 200 kg S5 50 ° V | 612815 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 225 kg S5 50 ° V | 612816 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 250 kg S5 50 ° V | 612817 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 275 kg S5 50 ° V | 612818 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 300 kg S5 50 ° V | 612819 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 330 kg S5 50 ° V | 612820 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 360 kg S5 50 ° V | 612821 | Im Shop suchenPDF S. 47 |
| 16.34 | Regeldüse SpillW 390 kg S5 50 ° V | 612822 | Im Shop suchenPDF S. 47 |
17. Brennergehäuse / Burner housing
26 Ersatzteil-Zuordnungen

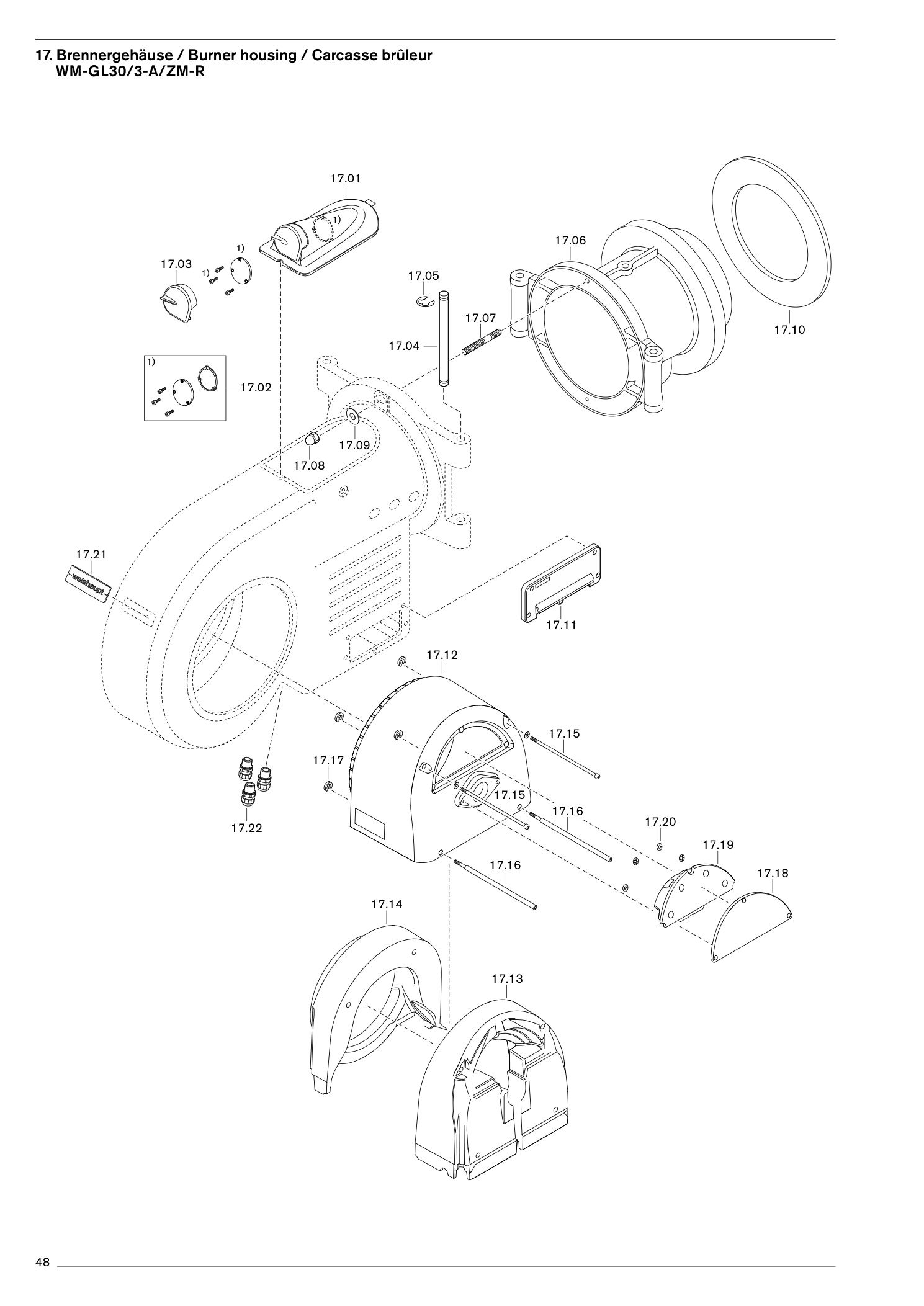

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 17.01 | Schaurohrdeckel komplett | 21131401022 | Im Shop suchenPDF S. 49 |
| 17.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 49 |
| 17.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 49 |
| 17.03 | Verschlussklappe SchaurohrdeckelFedermutter 4 x 9 | 412509 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 17.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 17.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 17.06 | Schwenkflansch | 21731401092 | Im Shop suchenPDF S. 49 |
| 17.06 | SchwenkflanschStiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 49 |
| 17.06 | SchwenkflanschScheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 17.06 | SchwenkflanschSechskantmutter M12 | 411600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 17.07 | Stiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 49 |
| 17.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 49 |
| 17.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 17.10 | Flanschdichtung 450 x | 350191 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 17.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 49 |
| 17.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 49 |
| 17.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 49 |
| 17.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 49 |
| 17.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 17.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 17.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 49 |
| 17.18 | Luftreglerdeckel | 21131402167 | Im Shop suchenPDF S. 49 |
| 17.19 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 49 |
| 17.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 49 |
| 17.21 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 49 |
| 17.22 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 49 |
18. Gebläse + Luftregler / Fan and air regulator / Turbine +
42 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 18.01 | Motor WM-D132/210-2/14K0 380-415V 50Hz | 21531607010 | Im Shop suchenPDF S. 51 |
| 18.02 | Stern-Dreieck-Kombination YDRT2026-M | 21731507432 | Im Shop suchenPDF S. 51 |
| 18.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2026 230V 50/60Hz | 703111 | Im Shop suchenPDF S. 51 |
| 18.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 51 |
| 18.02 | Stern-Dreieck-Kombination YDRT2026-MHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 51 |
| 18.02 | Stern-Dreieck-Kombination YDRT2026-MZeitrelais elektronisch 12-240 V | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 51 |
| 18.03 | Motor WM-D132/210-2/14K0 380-415V 50Hz Motormit Klemmbrett | 21531607020 | Im Shop suchenPDF S. 51 |
| 18.03 | Motor WM-D132/210-2/14K0 380-415V 50Hz Motorfür Frequenzumrichter extern | 21531607250 | Im Shop suchenPDF S. 51 |
| 18.04 | Motor für Frequenzumrichter angebaut | 21531607240 | Im Shop suchenPDF S. 51 |
| 18.05 | Frequenzumrichter parametriert | 31000795901 | Im Shop suchenPDF S. 51 |
| 18.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 51 |
| 18.07 | Gebläserad TS-S 348 x 104,5 R 50Hz schwarz | 21131408021 | Im Shop suchenPDF S. 51 |
| 18.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 51 |
| 18.09 | Zahnscheibe J 8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 51 |
| 18.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 51 |
| 18.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 51 |
| 18.12 | Ansauggitter 68 x | 360211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 51 |
| 18.12 | Ansauggitter 68 xSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 51 |
| 18.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 51 |
| 18.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 51 |
| 18.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 51 |
| 18.16.1 | Stellantrieb STE 50 3 Nm (W-FM 54) | 651477 | Im Shop suchenPDF S. 51 |
| 18.16.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 51 |
| 18.16.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 51 |
| 18.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 51 |
| 18.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 51 |
| 18.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 51 |
| 18.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 51 |
| 18.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 51 |
| 18.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 51 |
| 18.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 51 |
| 18.24 | Gelenkkopfstange WM10 - WM30 | 21110402192 | Im Shop suchenPDF S. 51 |
| 18.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 51 |
| 18.26 | Schraube M6 x120 DIN 7500 | 409371 | Im Shop suchenPDF S. 51 |
| 18.27 | Scheibe A 6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 51 |
| 18.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 51 |
| 18.29 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 51 |
| 18.30 | LuftdruckwächterLGW50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 51 |
| 18.30 | LuftdruckwächterLGW10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 51 |
| 18.31 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 51 |
| 18.32 | Einschraubstutzen R 1/8 | 453003 | Im Shop suchenPDF S. 51 |
| 18.33 | Schlauch 4,0 x 1,75 300 mm | 23240024017 | Im Shop suchenPDF S. 51 |
19. Magnetventile + Ölpumpe
64 Ersatzteil-Zuordnungen

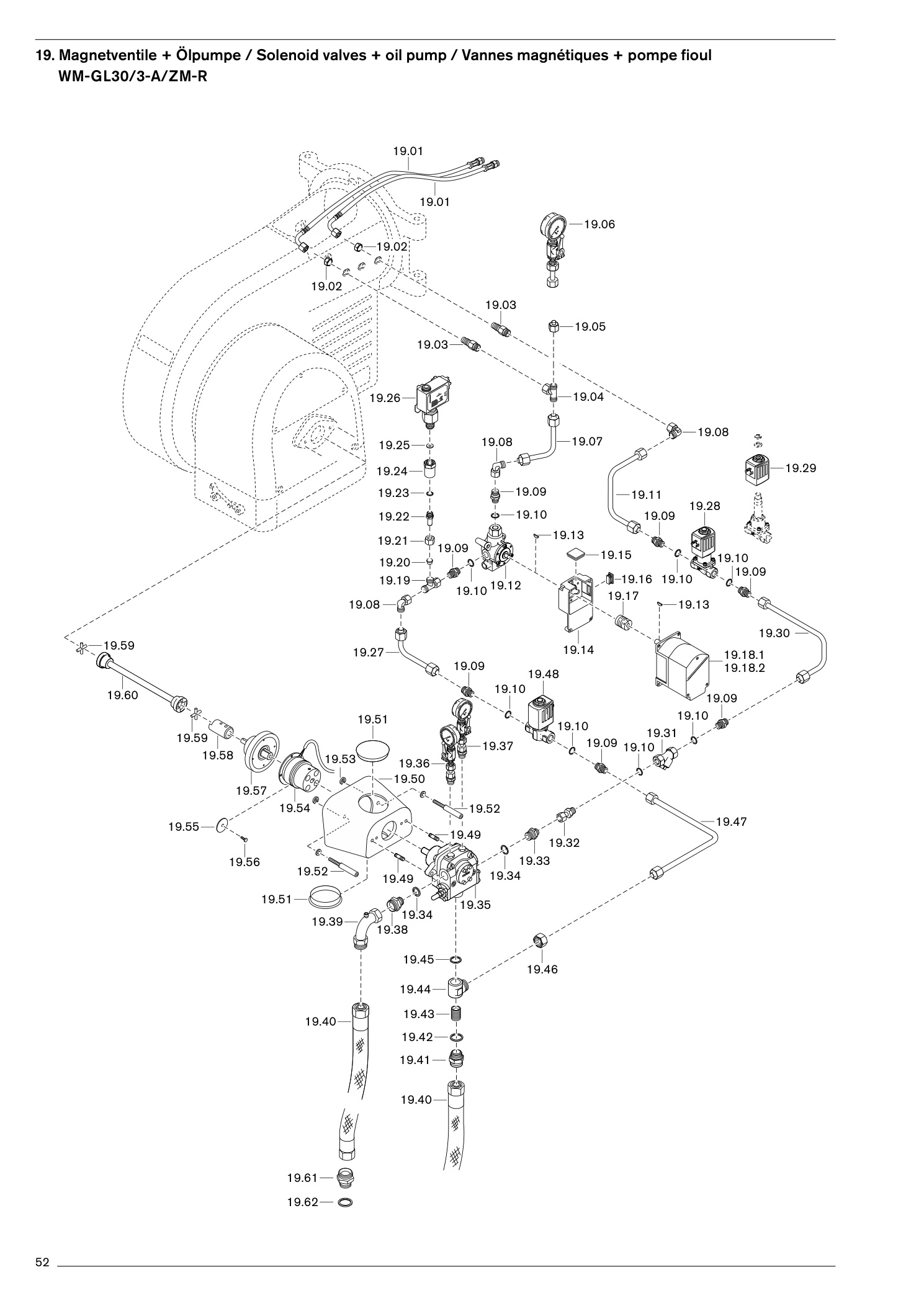

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 19.01 | Druckschlauch DN6 | 21030110022 | Im Shop suchenPDF S. 53 |
| 19.02 | Sechskantmutter M16 x 1,5 | 21010410087 | Im Shop suchenPDF S. 53 |
| 19.03 | Schottverschraubung | 21832406017 | Im Shop suchenPDF S. 53 |
| 19.04 | Verschraubung EVT 12-PL | 452502 | Im Shop suchenPDF S. 53 |
| 19.05 | Verschlußbutzen BUZ 12-L mit Mutter | 21140413012 | Im Shop suchenPDF S. 53 |
| 19.06 | Manometer 0 bis 40 bar mit Kugelhahn | 21060406012 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 19.07 | Ölleitung 12 x 1,5 Schottverschr.-Ölregler | 21532406038 | Im Shop suchenPDF S. 53 |
| 19.08 | Verschraubung EVW 12-PL | 452452 | Im Shop suchenPDF S. 53 |
| 19.09 | Verschraubung XGE 12-LR G 3/8-A | 452254 | Im Shop suchenPDF S. 53 |
| 19.10 | Dichtring A 17 x 21 x 1,5 DIN 7603 Cu | 440003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 19.11 | Ölleitung 12 x 1,5 MV - Schottverschr. VL | 21532406028 | Im Shop suchenPDF S. 53 |
| 19.12 | Ölmengenregler Serie S3 | 21170415202 | Im Shop suchenPDF S. 53 |
| 19.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 19.14 | Zwischengehäuse für Ölregler Serie B | 21170415272 | Im Shop suchenPDF S. 53 |
| 19.15 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 53 |
| 19.16 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 19.17 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 53 |
| 19.18.1 | Stellantrieb STE50 3NM f. (W-FM 54) Öl | 651488 | Im Shop suchenPDF S. 53 |
| 19.18.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 53 |
| 19.18.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 53 |
| 19.19 | Verschraubung EVL 12-PL | 452552 | Im Shop suchenPDF S. 53 |
| 19.20 | Schneidring 24-VRM-L/S12-ST | 452413 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 19.21 | Überwurfmutter X M 12-L | 452836 | Im Shop suchenPDF S. 53 |
| 19.22 | Einschraubstutzen 12 x G 1/4 x 42 | 12146485027 | Im Shop suchenPDF S. 53 |
| 19.23 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 19.24 | Einschraubstutzen G1/4I x G1/2I x 40 | 29050413037 | Im Shop suchenPDF S. 53 |
| 19.25 | Dichtring C 6,2 x 17,5 Xx2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 19.26 | Druckwächter Typ DSB146 F931 1-10 bar | 21000013070 | Im Shop suchenPDF S. 53 |
| 19.27 | Ölleitung 12 x 1,5 Druckwächter - MV RL | 21532406048 | Im Shop suchenPDF S. 53 |
| 19.28 | Magnetventil 5406 NC DN13 110-120V 50Hz | 604820 | Im Shop suchenPDF S. 53 |
| 19.29 | Magnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 53 |
| 19.30 | Ölleitung 12 x 1,5 Schmutzfänger - MV VL | 21532406018 | Im Shop suchenPDF S. 53 |
| 19.31 | Schmutzfänger G 3/8 PN50 | 499042 | Im Shop suchenPDF S. 53 |
| 19.32 | Einschraubstutzen 12 x G3/8 x 46 vorm. | 12146485042 | Im Shop suchenPDF S. 53 |
| 19.33 | Verschraubung XGE 12-LR G 1/2-A CF | 452259 | Im Shop suchenPDF S. 53 |
| 19.34 | Dichtring A 21 x 26 x1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 19.35 | Pumpe TA5C 3010-6W | 601053 | Im Shop suchenPDF S. 53 |
| 19.36 | Manometer -1 bis +9 bar mit Kugelhahn | 12136485030 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 19.37 | Manometer 0 bis 40 bar mit Kugelhahn | 11000282022 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 19.38 | Einschraubstutzen DN25 M38 x 1,5 x G1/2 | 18117406017 | Im Shop suchenPDF S. 53 |
| 19.39 | Rohrbogen DN25 M38 x 1,5 x M38 x 1,5 x G1/8 | 453252 | Im Shop suchenPDF S. 53 |
| 19.40 | Ölschlauch DN251300 mm | 491035 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 53 |
| 19.41 | Einschraubstutzen DN25 M38 x1,5 x M26 x 1,5 | 18117406027 | Im Shop suchenPDF S. 55 |
| 19.42 | Dichtring A 27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 55 |
| 19.43 | Bundschraube X BSCH G 1/2 A | 450651 | Im Shop suchenPDF S. 55 |
| 19.44 | Gehäuse XDSVW18-LR | 450650 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 55 |
| 19.45 | Dichtkantring X DKAZ G 1/2 A | 450652 | Im Shop suchenPDF S. 55 |
| 19.46 | Überwurfmutter X M18-L | 452803 | Im Shop suchenPDF S. 55 |
| 19.47 | Ölleitung 12 x 1,5 MV - Pumpe RL | 21532406058 | Im Shop suchenPDF S. 55 |
| 19.48 | Magnetventil 6027 NC DN 10 110-120V 50H | 604840 | Im Shop suchenPDF S. 55 |
| 19.49 | Stiftschraube M10Fo x 25 DIN | 939421 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 55 |
| 19.50 | Pumpenflansch | 21821409037 | Im Shop suchenPDF S. 55 |
| 19.51 | Verschlussstopfen | 25630606027 | Im Shop suchenPDF S. 55 |
| 19.52 | Schraube M8 x | 100218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 55 |
| 19.53 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 55 |
| 19.54 | Magnetkupplung WMK20/1 lange Ausf. 230V | 21832409032 | Im Shop suchenPDF S. 55 |
| 19.55 | Haltescheibe | 15510109037 | Im Shop suchenPDF S. 55 |
| 19.56 | Schraube M5 x 16 DIN | 963404 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 55 |
| 19.57 | Lagerflansch | 21840409012 | Im Shop suchenPDF S. 55 |
| 19.58 | Pumpenkupplung 54,3 x D35 Bohrung 12 | 21832409012 | Im Shop suchenPDF S. 55 |
| 19.59 | Kupplungskreuz | 11115109017 | Im Shop suchenPDF S. 55 |
| 19.60 | Kupplungsmittelstück 301,4 mm | 21832409022 | Im Shop suchenPDF S. 55 |
| 19.61 | Einschraubstutzen DN 25 M38 x 1,5 x G1 | 12236200077 | Im Shop suchenPDF S. 55 |
| 19.62 | Dichtring A33 x 39 x 2 DIN 7603 Cu | 440032 | Im Shop suchenPDF S. 55 |
20. Flammkopf + Mischeinrichtung
76 Ersatzteil-Zuordnungen

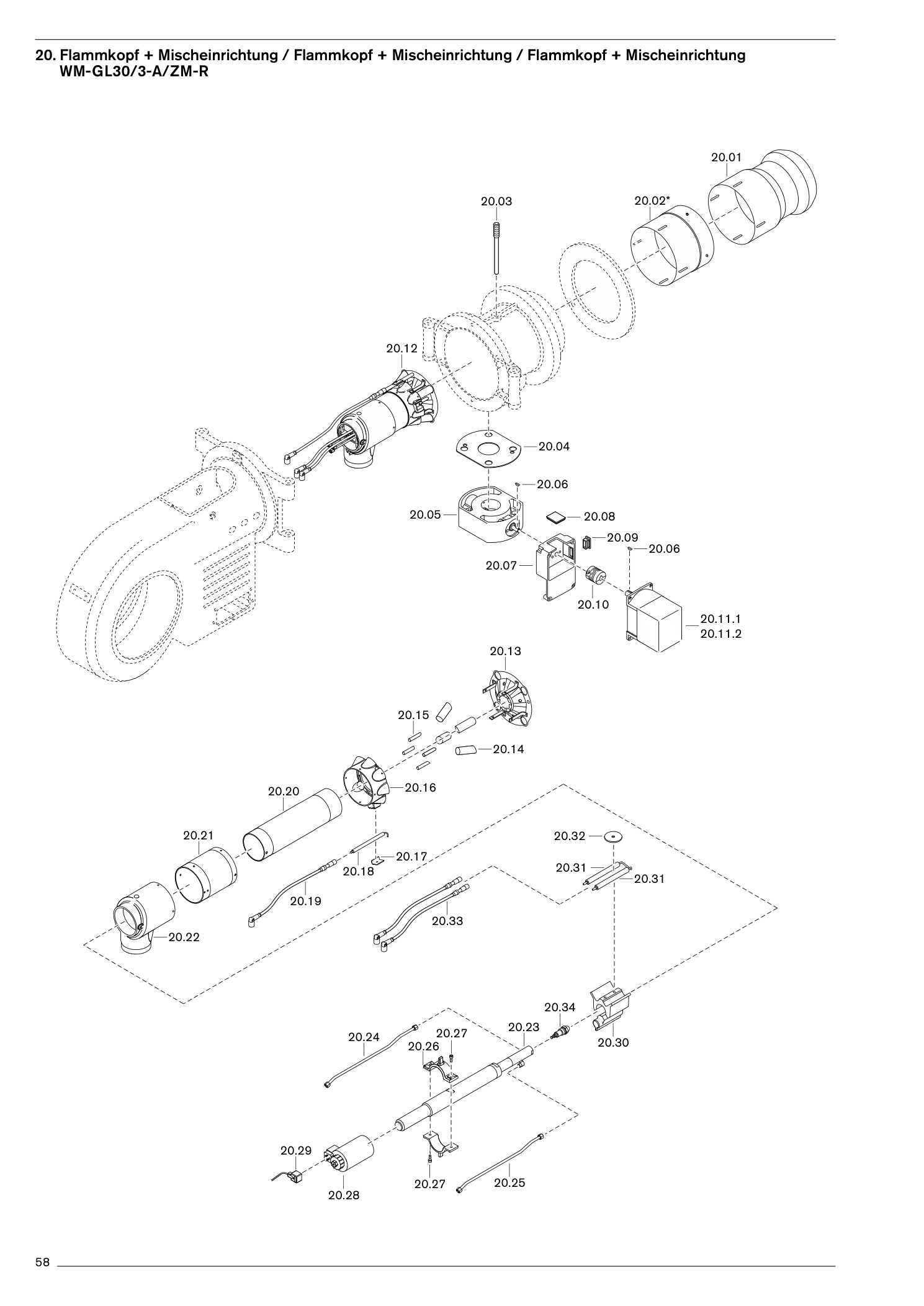

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 20.01 | Flammrohr WM-G(L)30/3 | 21731514012 | Im Shop suchenPDF S. 57 |
| 20.02 | Verlängerungsrohr Extension150 mm verlängert* | 21731514112 | Im Shop suchenPDF S. 57 |
| 20.02 | Verlängerungsrohr Extension300 mm verlängert* | 21731514122 | Im Shop suchenPDF S. 57 |
| 20.03 | Klemmschraube M12 x | 109151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 57 |
| 20.04 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 57 |
| 20.05 | Gasdrossel DN80 mit Zwischengehäuse kpl. | 21750525022 | Im Shop suchenPDF S. 57 |
| 20.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 57 |
| 20.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 57 |
| 20.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 57 |
| 20.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 57 |
| 20.10 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 57 |
| 20.11.1 | Stellantrieb STE 50 1,2 Nm Gas (W-FM 54) | 651484 | Im Shop suchenPDF S. 57 |
| 20.11.2 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 57 |
| 20.11.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 57 |
| 20.11.2 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 57 |
| 20.12 | Mischgehäuse kpl. 230V | 21832514012 | Im Shop suchenPDF S. 57 |
| 20.12 | Mischgehäuse kpl. 230VStandard | 21832514012 | Im Shop suchenPDF S. 57 |
| 20.12 | Mischgehäuse kpl. 230V150 mm verlängert* | 21832514042 | Im Shop suchenPDF S. 57 |
| 20.12 | Mischgehäuse kpl. 230V300 mm verlängert* | 21832514052 | Im Shop suchenPDF S. 57 |
| 20.13 | Stauscheibe kpl. 260K x 62 | 21731514042 | Im Shop suchenPDF S. 57 |
| 20.14 | Düsenrohr 35 x 1,5 | 21731514067 | Im Shop suchenPDF S. 57 |
| 20.15 | Mittengasrohr 8 x 1,5 | 21731514057 | Im Shop suchenPDF S. 57 |
| 20.16 | Verteilerring | 21731514037 | Im Shop suchenPDF S. 57 |
| 20.17 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 57 |
| 20.18 | Zündelektrode | 21720414247 | Im Shop suchenPDF S. 57 |
| 20.19 | Zündleitung 11/6,4 Ignition800 mm (Standard) | 21720411082 | Im Shop suchenPDF S. 57 |
| 20.19 | Zündleitung 11/6,4 Ignition1000 mm (für 150 mm Verlängerung)* | 21720411102 | Im Shop suchenPDF S. 57 |
| 20.19 | Zündleitung 11/6,4 Ignition1100 mm (für 300 mm Verlängerung)* | 21720411112 | Im Shop suchenPDF S. 57 |
| 20.20 | Mischrohr innen MixingStandard (99 x 420) | 21740514257 | Im Shop suchenPDF S. 57 |
| 20.20 | Mischrohr innen Mixing150 mm verlängert* | 29040514057 | Im Shop suchenPDF S. 57 |
| 20.20 | Mischrohr innen Mixing300 mm verlängert* | 29040514067 | Im Shop suchenPDF S. 57 |
| 20.21 | Mischrohr außen MixingStandard (155 x 202) | 21731514047 | Im Shop suchenPDF S. 57 |
| 20.21 | Mischrohr außen Mixing150 mm verlängert* | 21731514097 | Im Shop suchenPDF S. 57 |
| 20.21 | Mischrohr außen Mixing300 mm verlängert* | 21731514107 | Im Shop suchenPDF S. 57 |
| 20.22 | Mischgehäuse | 21731514027 | Im Shop suchenPDF S. 57 |
| 20.23 | Düsenkopf MDK60 250W 230V 50-60HzStandard | 21140410032 | Im Shop suchenPDF S. 59 |
| 20.23 | Düsenkopf MDK60 250W 230V 50-60Hz150 mm verlängert* | 21140410092 | Im Shop suchenPDF S. 59 |
| 20.23 | Düsenkopf MDK60 250W 230V 50-60Hz300 mm verlängert* | 21140410072 | Im Shop suchenPDF S. 59 |
| 20.24 | Ölleitung 8 x 1 VorlaufStandard | 21832406028 | Im Shop suchenPDF S. 59 |
| 20.24 | Ölleitung 8 x 1 Vorlauf150 mm verlängert* | 21832406068 | Im Shop suchenPDF S. 59 |
| 20.24 | Ölleitung 8 x 1 Vorlauf300 mm verlängert* | 21832406088 | Im Shop suchenPDF S. 59 |
| 20.25 | Ölleitung 8 x 1 RücklaufStandard | 21832406038 | Im Shop suchenPDF S. 59 |
| 20.25 | Ölleitung 8 x 1 Rücklauf150 mm verlängert* | 21832406078 | Im Shop suchenPDF S. 59 |
| 20.25 | Ölleitung 8 x 1 Rücklauf300 mm verlängert* | 21832406098 | Im Shop suchenPDF S. 59 |
| 20.26 | Haltestern | 21832414037 | Im Shop suchenPDF S. 59 |
| 20.27 | Schraube M6 x 50 DIN | 933401 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 59 |
| 20.28 | Magnetspule MDK60 230V 50-60Hz ZM 280-1 | 605928 | Im Shop suchenPDF S. 59 |
| 20.29 | Steckerkabel für MV 850 mm | 716535 | Im Shop suchenPDF S. 59 |
| 20.30 | Elektrodenhalter | 21832414027 | Im Shop suchenPDF S. 59 |
| 20.31 | Zündelektrode | 21832411017 | Im Shop suchenPDF S. 59 |
| 20.32 | Scheibe 40 x 6,6 x 2,5 | 17720514467 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 59 |
| 20.33 | Zündleitung 11/4,1 Ignition800 mm (Standard) | 21820411082 | Im Shop suchenPDF S. 59 |
| 20.33 | Zündleitung 11/4,1 Ignition1000 mm (für 150 mm Verlängerung)* | 21820411102 | Im Shop suchenPDF S. 59 |
| 20.33 | Zündleitung 11/4,1 Ignition1100 mm (für 300 mm Verlängerung)* | 21820411112 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 225 kg S5 50 ° V | 612816 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 250 kg S5 50 ° V | 612817 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 275 kg S5 50 ° V | 612818 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 300 kg S5 50 ° V | 612819 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 330 kg S5 50 ° V | 612820 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 360 kg S5 50 ° V | 612821 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 390 kg S5 50 ° V | 612822 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 420 kg S5 50 ° V | 612823 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 460 kg S5 50 ° V | 612824 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 500 kg S5 50 ° V | 612825 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 550 kg S5 50 ° V | 612826 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 225 kg S4 50 ° | 612980 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 250 kg S4 50 ° | 612981 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 275 kg S4 50 ° | 612982 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 300 kg S4 50 ° | 612983 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 330 kg S4 50 ° | 612984 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 360 kg S4 50 ° | 612985 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 390 kg S4 50 ° | 612990 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 420 kg S4 50 ° | 612991 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 460 kg S4 50 ° | 612992 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 500 kg S4 50 ° | 612993 | Im Shop suchenPDF S. 59 |
| 20.34 | Regeldüse SpillW 550 kg S4 50 ° | 612994 | Im Shop suchenPDF S. 59 |
21. Feuerungsmanager und Zündgerät / Combustion manager +
55 Ersatzteil-Zuordnungen

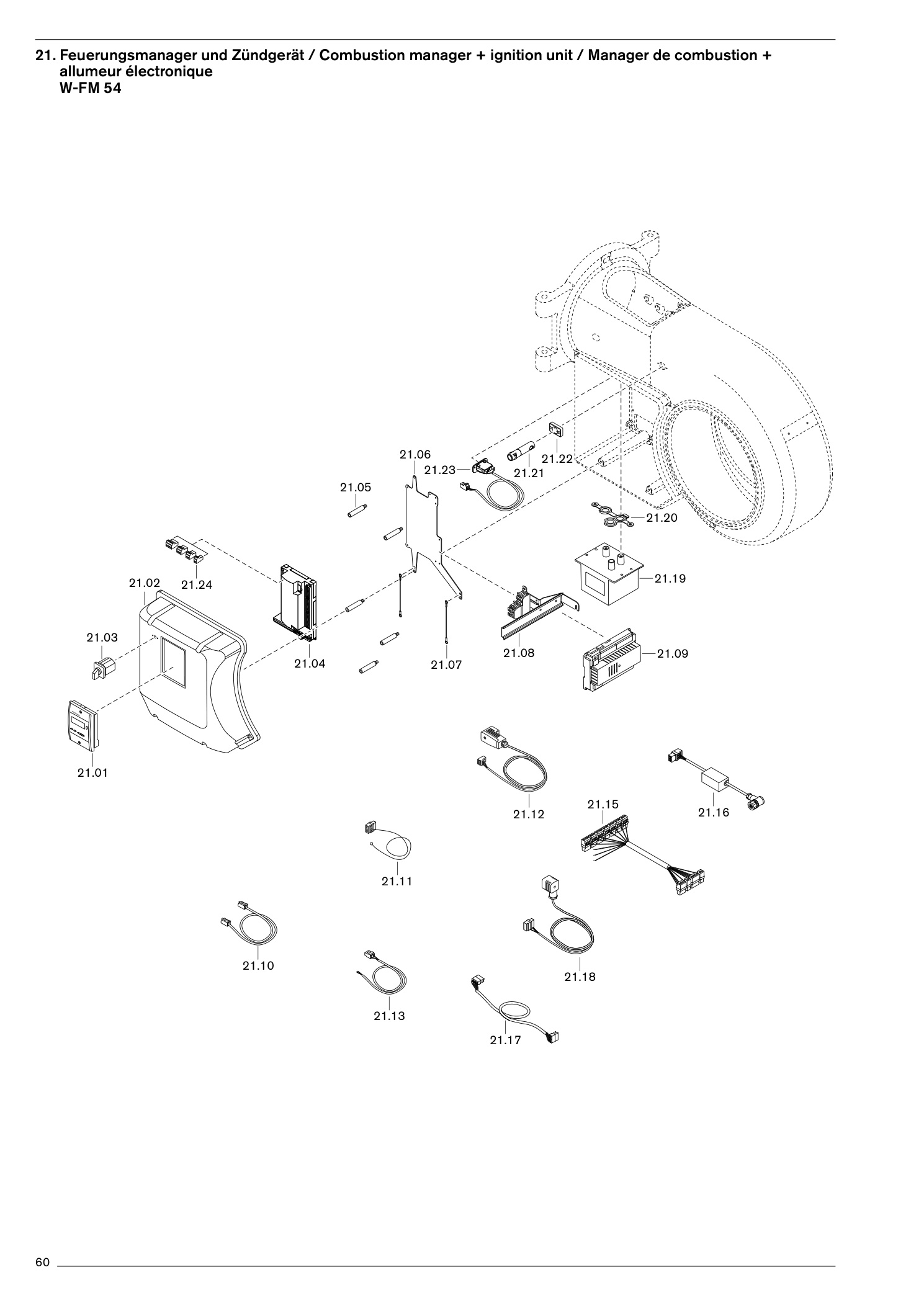

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 21.01 | ABE für W-FM 50/54 | 600408 | Im Shop suchenPDF S. 61 |
| 21.02 | Abdeckhaube komplettABE eingebaut | 21831412022 | Im Shop suchenPDF S. 61 |
| 21.02 | Abdeckhaube komplettABE extern | 21131412022 | Im Shop suchenPDF S. 61 |
| 21.03 | Schalter für Brennstoffumschaltung | 700397 | Im Shop suchenPDF S. 61 |
| 21.03 | Schalter für BrennstoffumschaltungHinweisschild Brennstoffumschaltung Deutsch | 20100011007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 61 |
| 21.04 | Feuerungsmanager W-FM 54 230V; 50/60Hz | 600412 | Im Shop suchenPDF S. 61 |
| 21.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 61 |
| 21.06 | Montageplatte für W-FM 54 | 21831412017 | Im Shop suchenPDF S. 61 |
| 21.07 | Befestigungsseil für Abdeckhaube | 21810412027 | Im Shop suchenPDF S. 61 |
| 21.08 | Einbauklemmleiste 6-pol.W-FM54/AGM60 | 21831412042 | Im Shop suchenPDF S. 61 |
| 21.09 | Umschalteinheit 230V AGM 60.2A9 | 600427 | Im Shop suchenPDF S. 61 |
| 21.10 | Steckerkabel ABE-W-FM 502 m | 600406 | Im Shop suchenPDF S. 61 |
| 21.10 | Steckerkabel ABE-W-FM 5010 m | 600407 | Im Shop suchenPDF S. 61 |
| 21.11 | Anschlußlitze für Netz/Sicherheitskette | 21770612482 | Im Shop suchenPDF S. 61 |
| 21.12 | Steckerkabel W-FM 54Gasdruckwächter-min / -DK | 21710426022 | Im Shop suchenPDF S. 61 |
| 21.12 | Steckerkabel W-FM 54DMV | 21810426012 | Im Shop suchenPDF S. 61 |
| 21.13 | Steckerkabel W-FM Luftdruckwächter X3-02 | 21770612032 | Im Shop suchenPDF S. 61 |
| 21.15 | Steckerkabel W-FM54 Umschalteinheit AGM | 21831412012 | Im Shop suchenPDF S. 61 |
| 21.16 | Steckerkabel mit Gleichrichter und Stecker | 21811412012 | Im Shop suchenPDF S. 61 |
| 21.17 | Verbindungsleitung W-FM Umschalteinheit | 600429 | Im Shop suchenPDF S. 61 |
| 21.18 | Steckerkabel W-FM DSA46 | 21170612032 | Im Shop suchenPDF S. 61 |
| 21.19 | Zündgerät Typ W-ZG03 230V | 21820411052 | Im Shop suchenPDF S. 61 |
| 21.20 | Dichtung für Zündgerät 3-polig | 21820411017 | Im Shop suchenPDF S. 61 |
| 21.21 | Flammenfühler QRA2 (UV-Zelle) | 600501 | Im Shop suchenPDF S. 61 |
| 21.21 | Flammenfühler QRA2 (UV-Zelle)Bride | 600601 | Im Shop suchenPDF S. 61 |
| 21.22 | Flansch für QRA2 | 600602 | Im Shop suchenPDF S. 61 |
| 21.23 | Endschalter komplett | 21110401062 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX3-05 Gebläse, Alarm | 716410 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX5-01 Min. Wächter | 716307 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX5-02 Max. Wächter | 716308 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX8-02 Hubmagnet | 716317 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX8-03 Öl Ventil 1 | 716318 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX8-04 Brennstoffwahl 1 | 716411 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX9-04 Brennstoffwahl 0 | 716418 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX10-05 Flammenfühler QRB,QRC, Ionisation | 716413 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX10-06 Flammenfühler QRA | 716414 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX22-02 Stecker für Gasarm. | 716365 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX24-04 Gas V1 V2 | 716450 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX24-05 PV Gas | 716452 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX24-06 SV Gas | 716454 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX31-01 Netz, Brennstoffwahl | 716455 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX31-02 Brennstoffwahl | 716456 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX32-01 Verbind.W-FM-Ventile | 716457 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX32-02 Leistungsregler | 716458 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX64 Reserve 4-20mA | 716416 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX74 Verbindung Frequenzumformer | 716417 | Im Shop suchenPDF S. 61 |
| 21.24 | W-FM Stecker W-FMX75 Brennstoffzähler | 716415 | Im Shop suchenPDF S. 61 |
22. Feuerungsmanager und Zündgerät / Combustion manager +
63 Ersatzteil-Zuordnungen

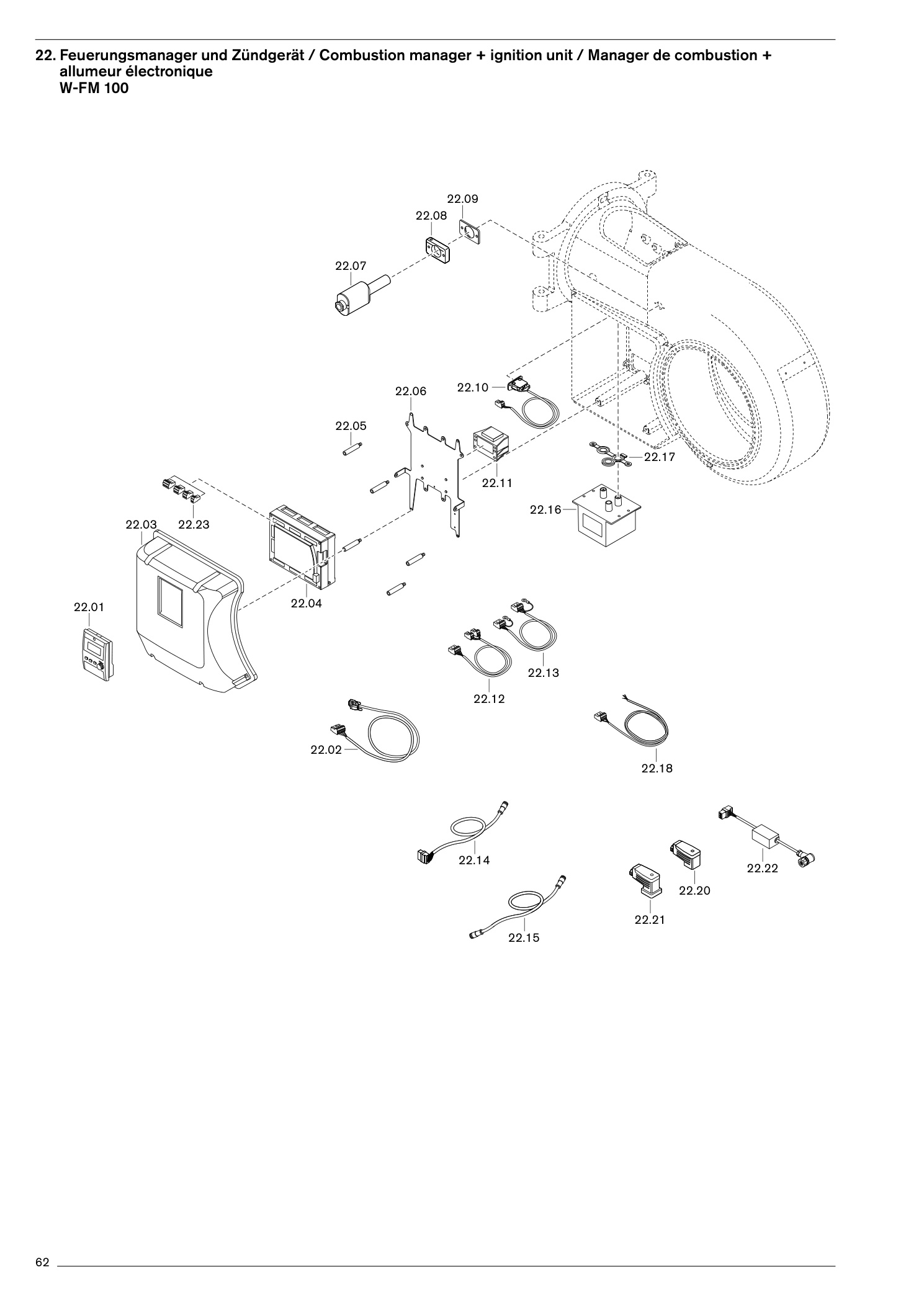

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 22.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 63 |
| 22.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 63 |
| 22.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, HR, SLO) | 600441 | Im Shop suchenPDF S. 63 |
| 22.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, D, TR, R, BG) | 600442 | Im Shop suchenPDF S. 63 |
| 22.02 | Steckerkabel W-FM...ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 63 |
| 22.02 | Steckerkabel W-FM...ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 63 |
| 22.02 | Steckerkabel W-FM...ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 63 |
| 22.02 | Steckerkabel W-FM...ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 63 |
| 22.03 | Abdeckhaube komplettABE eingebaut | 21131412012 | Im Shop suchenPDF S. 63 |
| 22.03 | Abdeckhaube komplettABE extern | 21131412022 | Im Shop suchenPDF S. 63 |
| 22.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 63 |
| 22.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 63 |
| 22.04 | Feuerungsmanager 230V; 50/60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 63 |
| 22.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 63 |
| 22.06 | Montageplatte WM30 für W-FM100/ | 200211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 63 |
| 22.07 | Flammenfühler QRI B2.B180B | 600652 | Im Shop suchenPDF S. 63 |
| 22.08 | Flansch für Flammenfühler QRI | 21770612097 | Im Shop suchenPDF S. 63 |
| 22.09 | Dichtung für Flansch Flammenfühler QRI | 21710412017 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 63 |
| 22.10 | Endschalter | 21110401062 | Im Shop suchenPDF S. 63 |
| 22.11 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 63 |
| 22.12 | Steckerkabel W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 63 |
| 22.13 | Steckerkabel W-FM WM10 Trafo 12-0-12V | 21710412012 | Im Shop suchenPDF S. 63 |
| 22.14 | Steckerkabel W-FM - Stellantrieb Luft | 21760512212 | Im Shop suchenPDF S. 63 |
| 22.15 | Steckerkabel SQM zu SQM 900 mm | 21760512082 | Im Shop suchenPDF S. 63 |
| 22.16 | Zündgerät Typ W-ZG03 230V | 21820411052 | Im Shop suchenPDF S. 63 |
| 22.17 | Dichtung für Zündgerät 3-polig | 21820411017 | Im Shop suchenPDF S. 63 |
| 22.18 | Steckerkabel W-FMLuftdruckwächter X3-02 | 21770612032 | Im Shop suchenPDF S. 63 |
| 22.20 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 63 |
| 22.21 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 63 |
| 22.22 | Steckerkabel mit Gleichrichter | 21811412012 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX10.02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 63 |
| 22.23 | W-FM SteckerX73 Frequenzumformer | 716336 | Im Shop suchenPDF S. 63 |
23. Gasarmaturen / Valve train / Rampes gaz
18 Ersatzteil-Zuordnungen

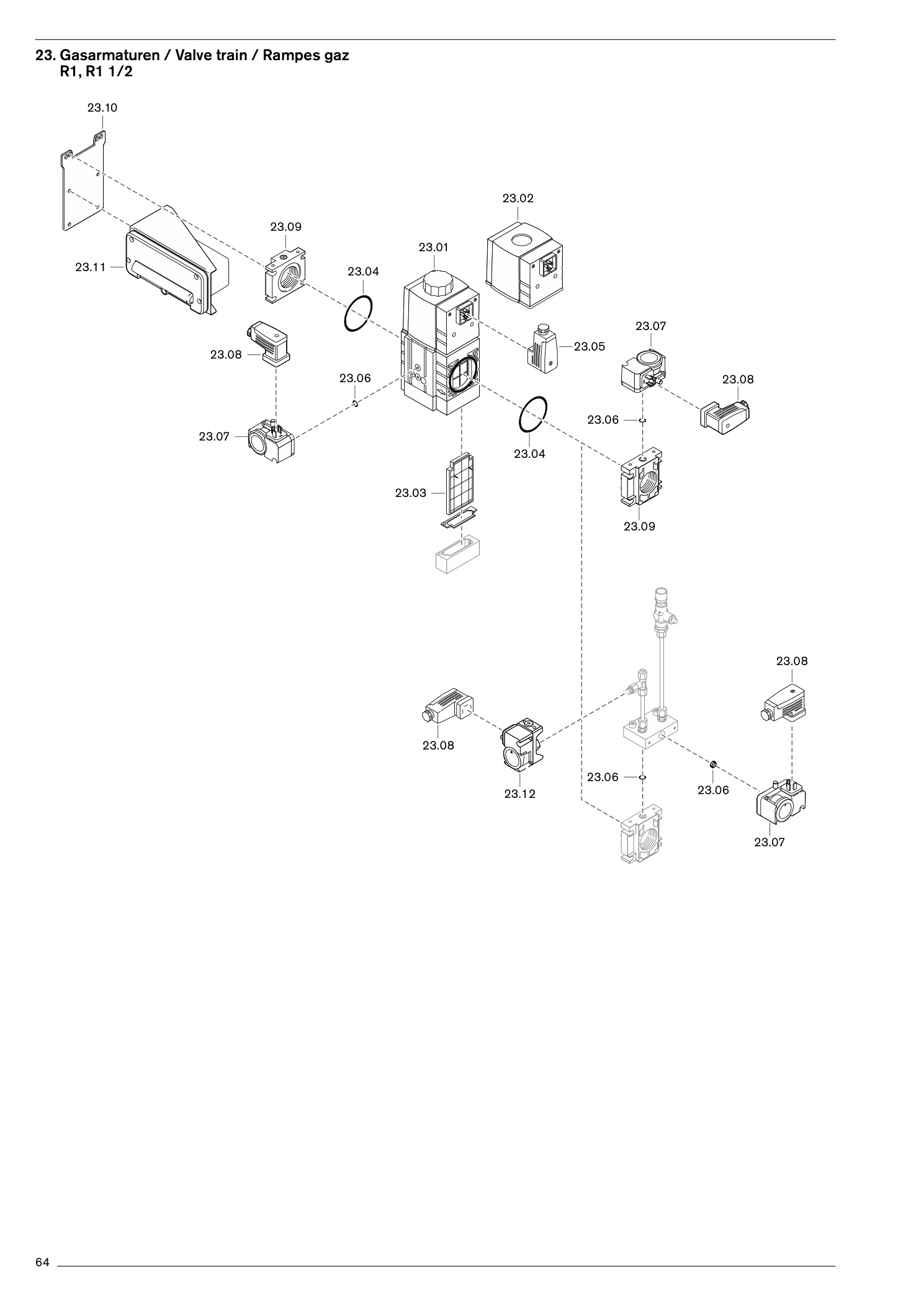

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 23.01 | MehrfachstellgerätW-MF 512; 230V | 625003 | Im Shop suchenPDF S. 65 |
| 23.02 | Magnet komplettW-MF 512 Nr. 042P; 230V | 605257 | Im Shop suchenPDF S. 65 |
| 23.03 | Filtereinsatz für W-MF 512 mit DichtungW-MF 512 mit Dichtung | 605254 | Im Shop suchenPDF S. 65 |
| 23.04 | O-Ring 75 x 3,5 | 445520 | Im Shop suchenPDF S. 65 |
| 23.05 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 65 |
| 23.06 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 65 |
| 23.07 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 65 |
| 23.07 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 65 |
| 23.07 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 65 |
| 23.08 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 65 |
| 23.09 | FlanschDMV 512 Rp 1 | 605228 | Im Shop suchenPDF S. 65 |
| 23.09 | FlanschDMV 520 Rp 1 1/2 | 605230 | Im Shop suchenPDF S. 65 |
| 23.10 | Montageplattefür Klemmk.W-FM gen. | 512217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 65 |
| 23.11 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 65 |
| 23.11 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 65 |
| 23.12 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 65 |
| 23.12 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 65 |
| 23.12 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 65 |
24. Gasarmaturen / Valve train / Rampes gaz
18 Ersatzteil-Zuordnungen

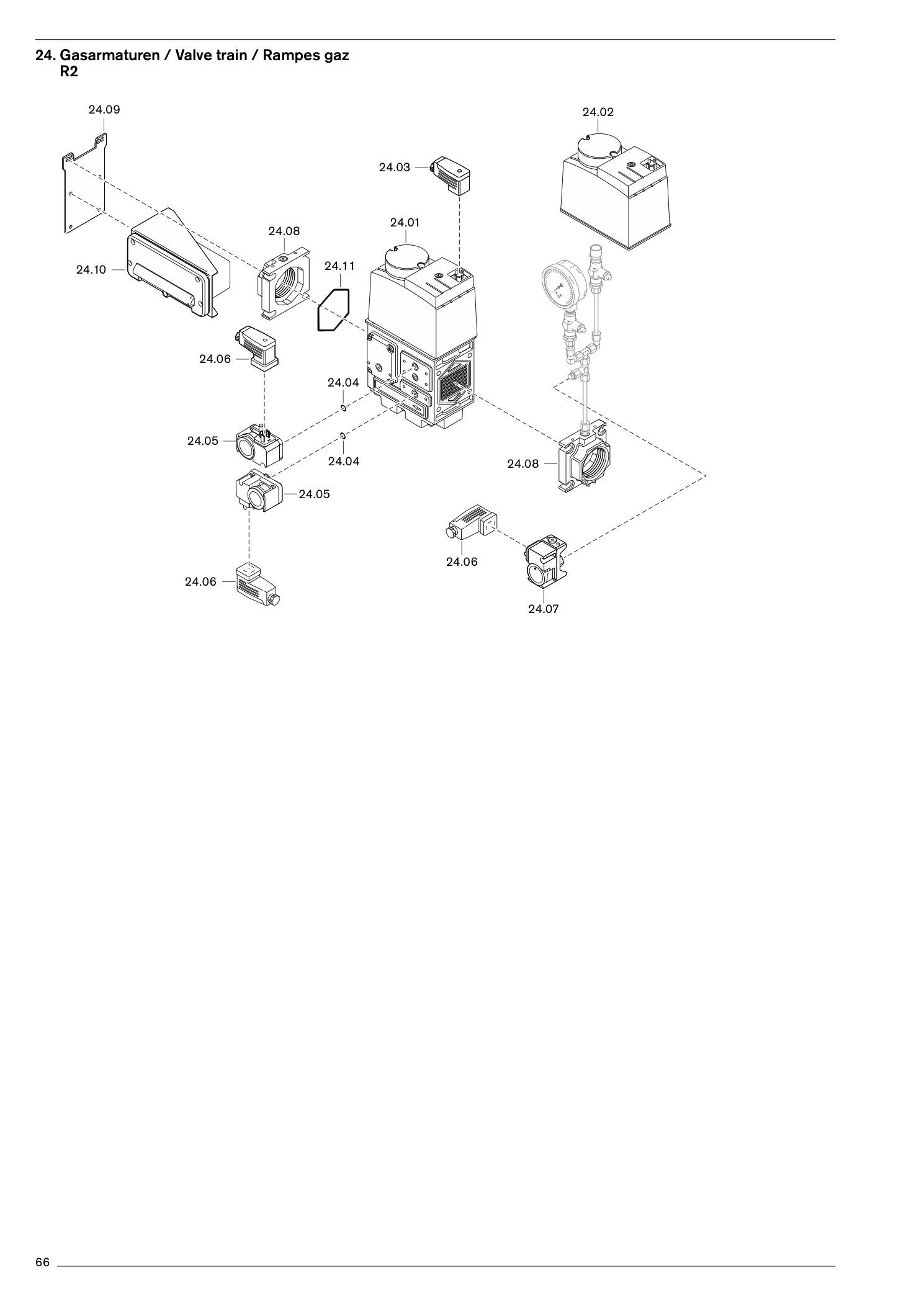

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 24.01 | Magnetventil DMV 525/12; 220-240V | 625040 | Im Shop suchenPDF S. 67 |
| 24.02 | Magnet DMV525/12 220-240V (bis 06/2010) | 625022 | Im Shop suchenPDF S. 67 |
| 24.02 | Magnet DMV525/12 220-240V (bis 06/2010)Magnet DMV525/12 220-240V (Ab 07/2010) | 625038 | Im Shop suchenPDF S. 67 |
| 24.03 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 67 |
| 24.04 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 67 |
| 24.05 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 67 |
| 24.05 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 67 |
| 24.05 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 67 |
| 24.06 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 67 |
| 24.07 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 67 |
| 24.07 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 67 |
| 24.07 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 67 |
| 24.08 | Flansch komplettRp 1 1/2 DMV 525/12 | 625030 | Im Shop suchenPDF S. 67 |
| 24.08 | Flansch komplettRp 2 DMV 525/12 | 625031 | Im Shop suchenPDF S. 67 |
| 24.09 | Montageplatte für Klemmk.W-FM gen. DMV | 21730426107 | Im Shop suchenPDF S. 67 |
| 24.10 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 67 |
| 24.10 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 67 |
| 24.11 | Dichtung für Flansch DMV525/12 | 625033 | Im Shop suchenPDF S. 67 |
25. Gasarmaturen / Valve train / Rampes gaz
22 Ersatzteil-Zuordnungen

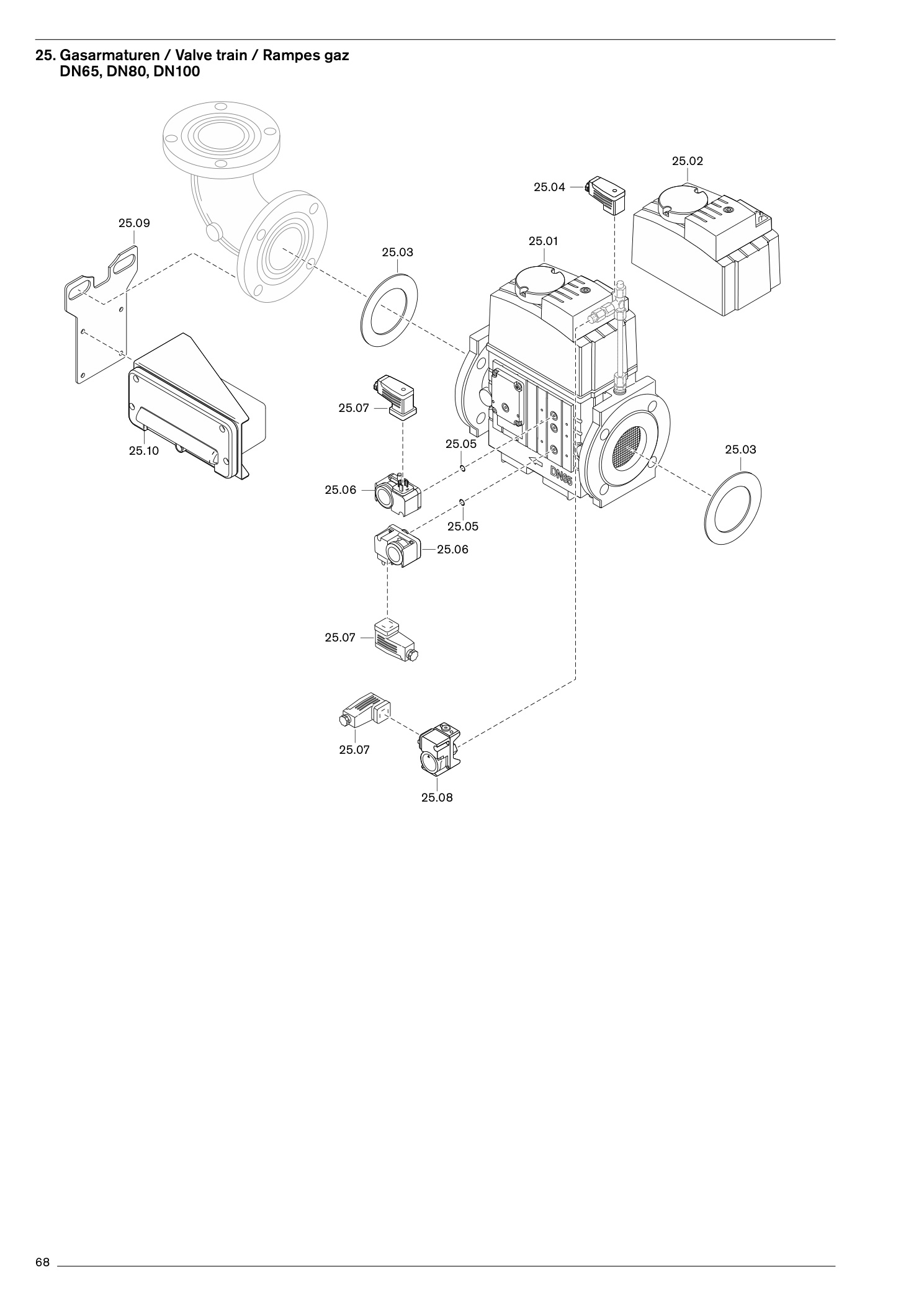

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 25.01 | MagnetventilDMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 69 |
| 25.01 | MagnetventilDMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 69 |
| 25.01 | MagnetventilDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 69 |
| 25.02 | Magnet komplett5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 69 |
| 25.02 | Magnet komplett5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 69 |
| 25.02 | Magnet komplett5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 69 |
| 25.03 | Dichtring77 x 127 x 2 (DN 65) | 441861 | Im Shop suchenPDF S. 69 |
| 25.03 | Dichtring90 x 142 x 2 (DN 80) | 441044 | Im Shop suchenPDF S. 69 |
| 25.03 | Dichtring115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 69 |
| 25.04 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 69 |
| 25.05 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 69 |
| 25.06 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 69 |
| 25.06 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 69 |
| 25.06 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 69 |
| 25.07 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 69 |
| 25.08 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 69 |
| 25.08 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 69 |
| 25.08 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 69 |
| 25.09 | Montageplatte Klemmkasten W-FM bis DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 69 |
| 25.10 | Klemmkasten für Gasarmaturen W-FM: Terminalohne GW-max | 21770426332 | Im Shop suchenPDF S. 69 |
| 25.10 | Klemmkasten für Gasarmaturen W-FM: Terminalmit GW-max | 21770426342 | Im Shop suchenPDF S. 69 |
| 25.11 | Leiterplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 69 |
26. Gasarmaturen / Valve train / Rampes gaz
19 Ersatzteil-Zuordnungen

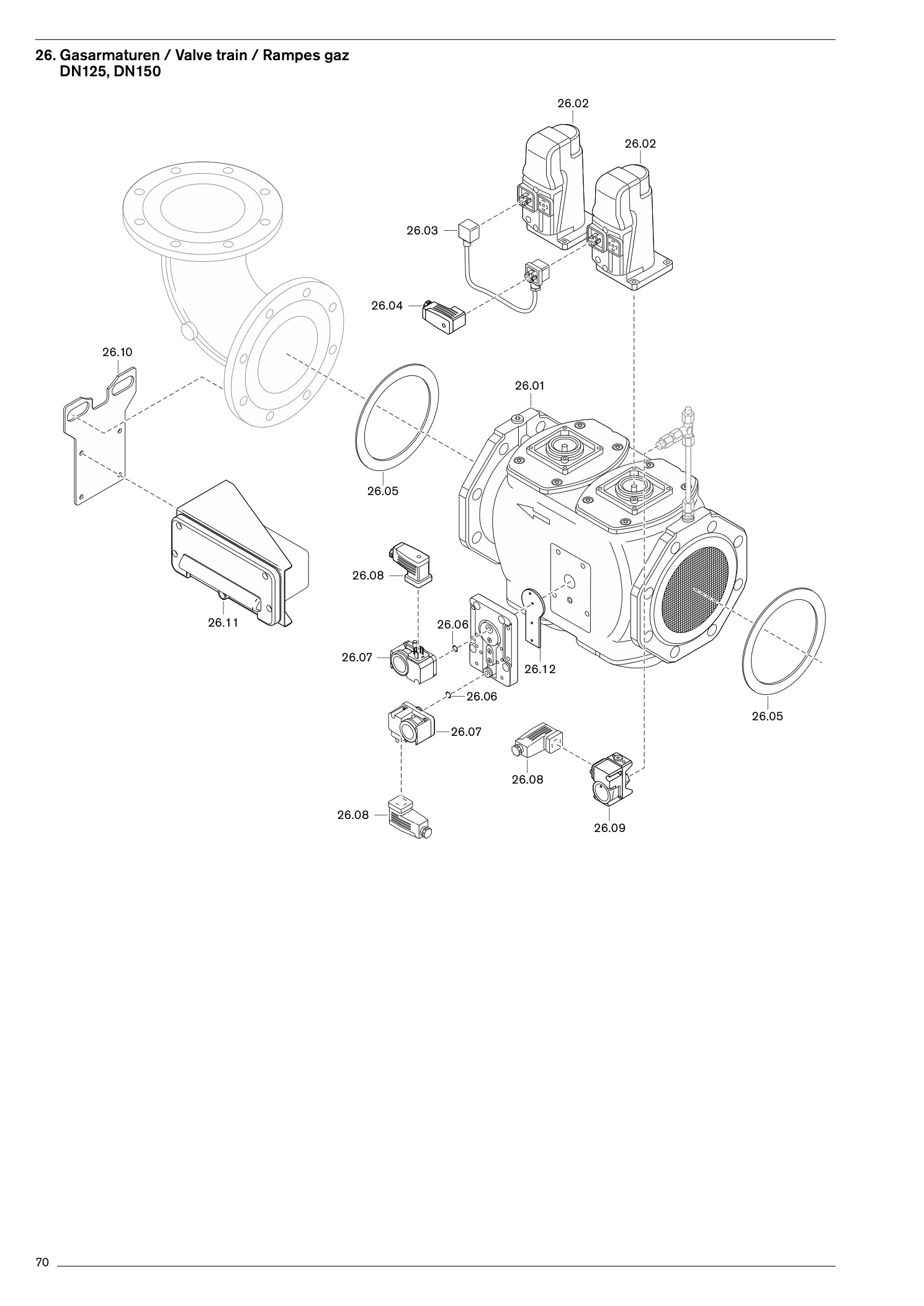

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 26.01 | Gasdoppelventil VGD40. | 125625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 71 |
| 26.01 | Gasdoppelventil VGD40.VGD40. | 150625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 71 |
| 26.02 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 71 |
| 26.03 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 71 |
| 26.04 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 71 |
| 26.05 | Dichtring 141 x 192 x 2 (DN 125) | 441046 | Im Shop suchenPDF S. 71 |
| 26.05 | Dichtring 141 x 192 x 2 (DN 125)169 x 218 x 2 (DN 150) | 441047 | Im Shop suchenPDF S. 71 |
| 26.06 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 71 |
| 26.07 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 71 |
| 26.07 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 71 |
| 26.07 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 71 |
| 26.08 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 71 |
| 26.09 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 71 |
| 26.09 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 71 |
| 26.09 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 71 |
| 26.10 | Montageplatte für Klemmk. W-FM bis DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 71 |
| 26.11 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 71 |
| 26.11 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 71 |
| 26.12 | Dichtung VGD40 für Druckwächterplatte | 625508 | Im Shop suchenPDF S. 71 |
