Weishaupt Brenner WM-GL20-A Ausf. ZM-R
Dokument 83220280. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

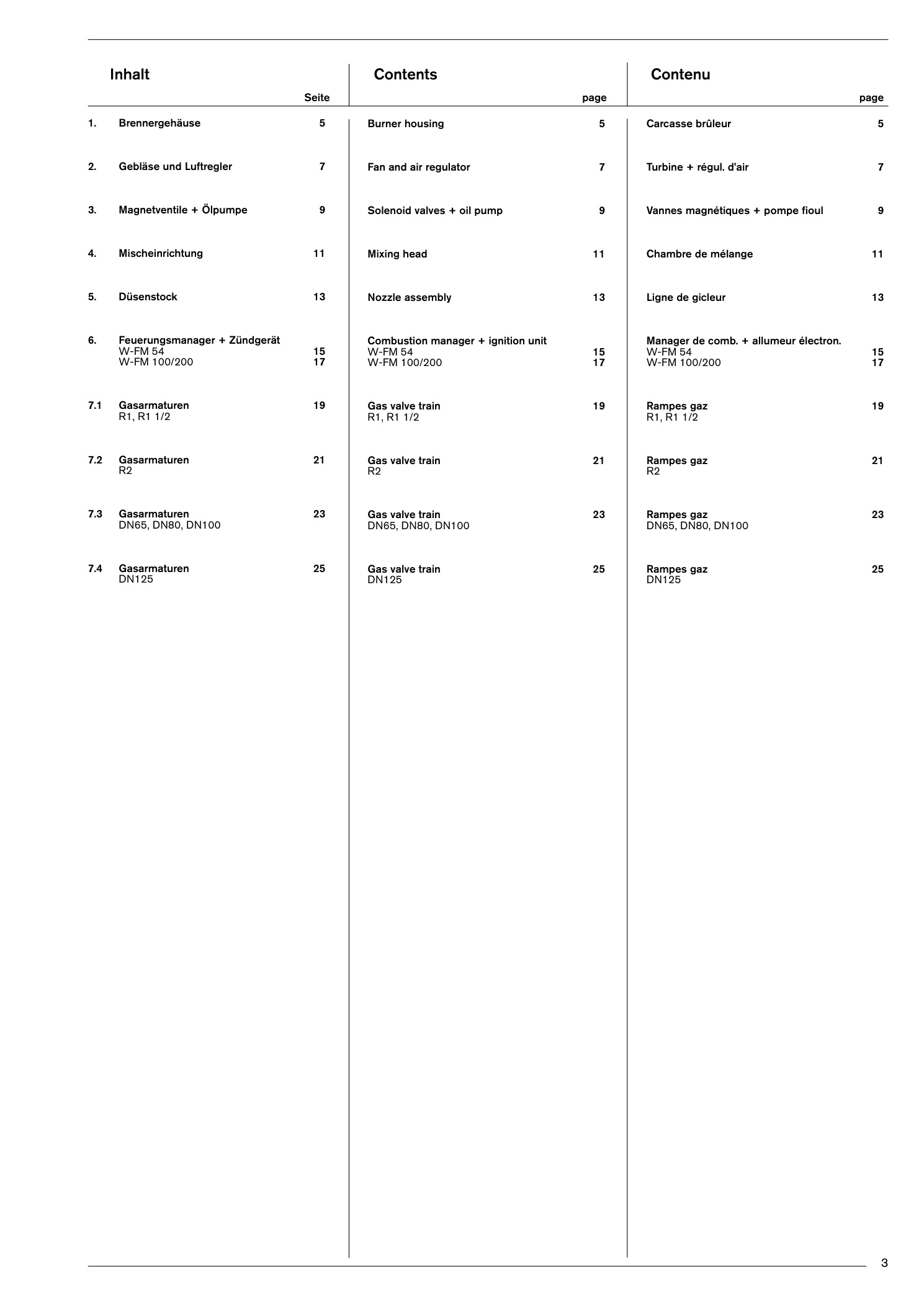

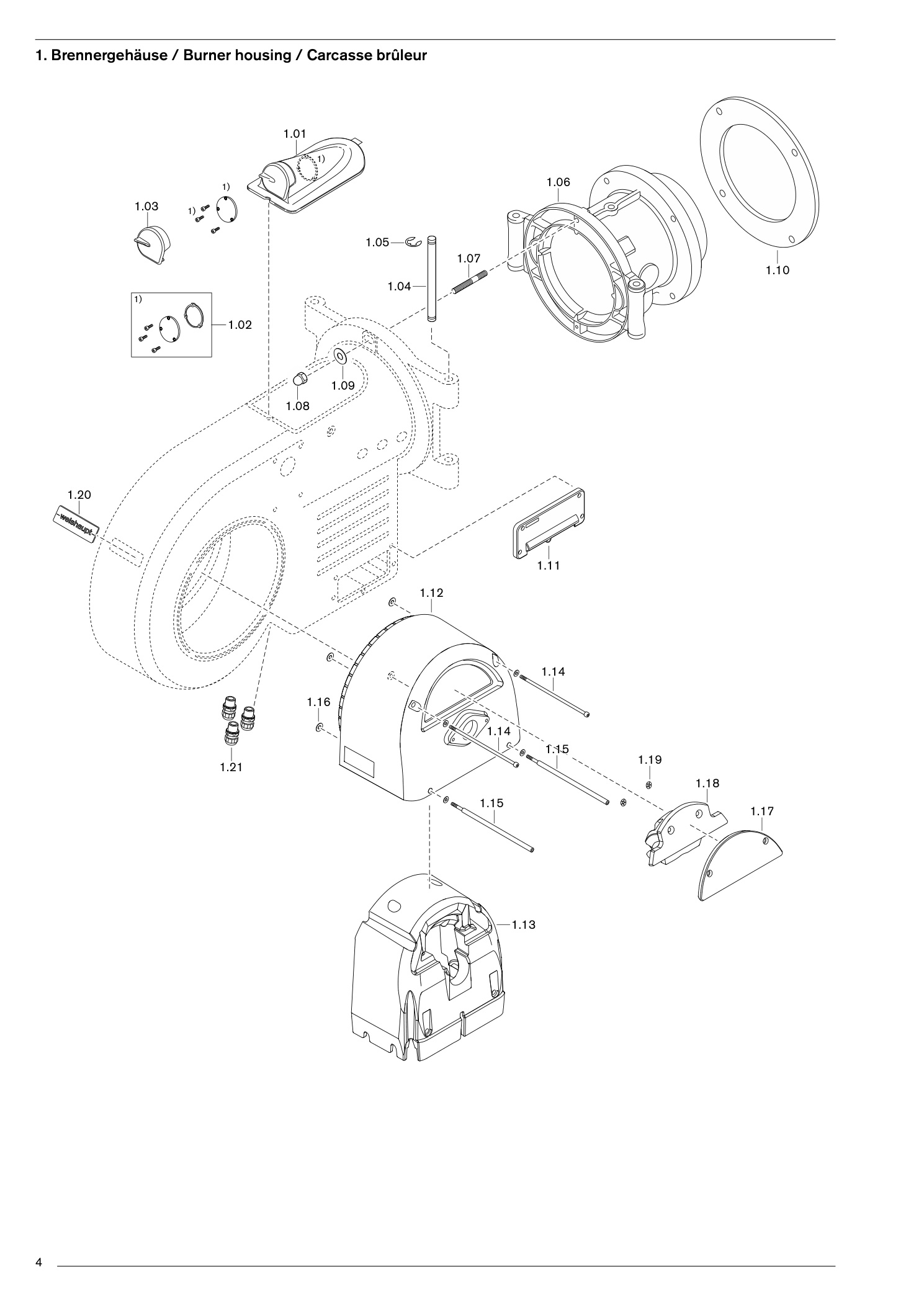

1. Brennergehäuse 5 Burner housing 5
24 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel komplett | 21120401022 | Im Shop suchenPDF S. 5 |
| 1.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 5 |
| 1.04 | Schwenkbolzen 14 x | 277211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 10 | 431604 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch | 21720401192 | Im Shop suchenPDF S. 5 |
| 1.06 | SchwenkflanschStiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 5 |
| 1.06 | SchwenkflanschScheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | SchwenkflanschSechskantmutter M12 | 411600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Stiftschraube M12 x 50 | 421031 | Im Shop suchenPDF S. 5 |
| 1.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.10 | Flanschdichtung 330 x | 255151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Luftregelgehäuse | 21120402157 | Im Shop suchenPDF S. 5 |
| 1.13 | Schaumauskleidung | 21120402167 | Im Shop suchenPDF S. 5 |
| 1.14 | Schraube M6 x 185 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.15 | Schraube M6 x 35 / | 250211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.16 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.17 | Luftreglerdeckel | 21120402197 | Im Shop suchenPDF S. 5 |
| 1.18 | Schaumauskleidung Luftregeldeckel | 21120402187 | Im Shop suchenPDF S. 5 |
| 1.19 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.20 | Firmenschild | 21120401067 | Im Shop suchenPDF S. 5 |
| 1.21 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 5 |

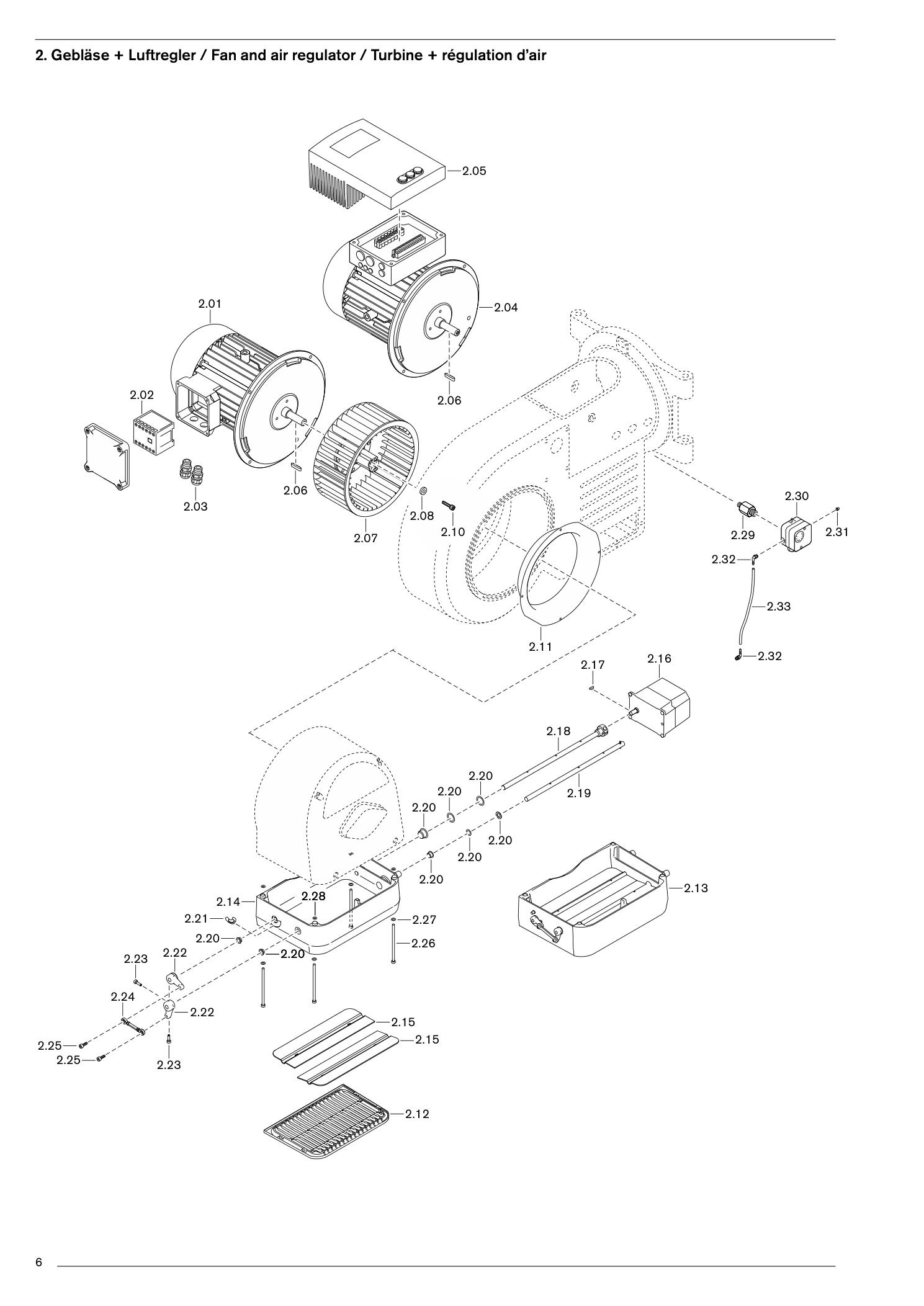

2. Gebläse + Luftregler / Fan and air regulator / Turbine +
40 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Motor inklusive MotorschützWM-D112/140-2/3K5 (.../2-A) | 21520407800 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.01 | Motor inklusive MotorschützWM-D112/170-2/4K5 (.../3-A) | 21520507620 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.02 | Motorschütz B7, 230V 50Hz | 703109 | Im Shop suchenPDF S. 7 |
| 2.03 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 7 |
| 2.04 | Motor für Frequenzumrichter angebaut | 21520407520 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.04 | Motor für Frequenzumrichter angebautWM-D112/170/-2/4K5 380-415V 50Hz | 21520507430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.05 | Frequenzumrichter SK 200EWM-D112/140-2/3K5, W-FM 54 | 31000795888 | Im Shop suchenPDF S. 7 |
| 2.05 | Frequenzumrichter SK 200EWM-D112/170-2/4K5, W-FM 54 | 31000795889 | Im Shop suchenPDF S. 7 |
| 2.06 | Passfeder 6 x 6 x 45 | 490316 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.07 | Gebläserad TS-S 268 x 104 S1 (50Hz) | 21120408011 | Im Shop suchenPDF S. 7 |
| 2.07 | Gebläserad TS-S 268 x 104 S1 (50Hz)Abziehvorrichtung | 11111100012 | Im Shop suchenPDF S. 7 |
| 2.08 | Unterlegscheibe 8,5 x 22 | 11161208097 | Im Shop suchenPDF S. 7 |
| 2.10 | Schraube M8 x 20 DIN 7991 | 404414 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.11 | Einlaufdüse 285 x 209 x 43 (50Hz) | 21120402017 | Im Shop suchenPDF S. 7 |
| 2.12 | Ansauggitter | 21120402222 | Im Shop suchenPDF S. 7 |
| 2.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.13 | Luftregeleinrichtung komplett | 21120402142 | Im Shop suchenPDF S. 7 |
| 2.14 | Luftregeleinrichtung | 21120402147 | Im Shop suchenPDF S. 7 |
| 2.15 | Luftklappe | 21120402077 | Im Shop suchenPDF S. 7 |
| 2.15 | LuftklappeSchraube M4 x 10 DIN 912 mit Tuflock | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.16 | StellantriebSTE 50 1,2 Nm W-FM 54 | 651483 | Im Shop suchenPDF S. 7 |
| 2.16 | StellantriebSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 7 |
| 2.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.18 | Luftklappenwelle mit Kupplung | 21120402202 | Im Shop suchenPDF S. 7 |
| 2.19 | Luftklappenwelle mit Spannstift | 21120402212 | Im Shop suchenPDF S. 7 |
| 2.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 7 |
| 2.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 7 |
| 2.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 7 |
| 2.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.26 | Schraube M6 x 110 DIN 7500 | 409364 | Im Shop suchenPDF S. 7 |
| 2.27 | Scheibe A6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.29 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 7 |
| 2.30 | LuftdruckwächterLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 7 |
| 2.30 | LuftdruckwächterLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 7 |
| 2.31 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 7 |
| 2.32 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 7 |
| 2.33 | Schlauch 4 x 1,75 / 250 mm | 23211024037 | Im Shop suchenPDF S. 7 |

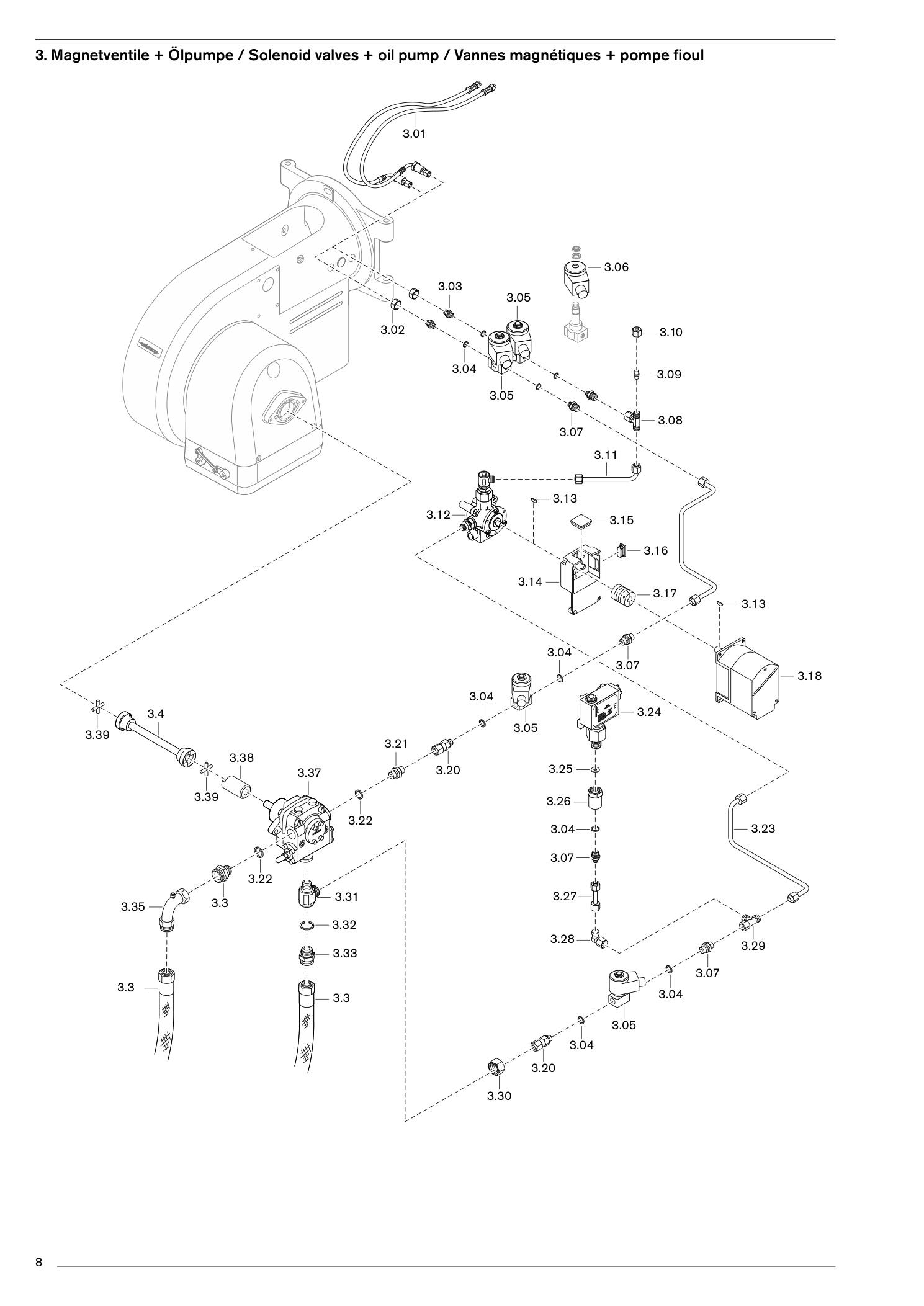

3. Magnetventile + Ölpumpe
47 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Druckschlauch DN6 650 mm lang | 21020110012 | Im Shop suchenPDF S. 9 |
| 3.02 | Mutter M16 x 1.5 | 21010410087 | Im Shop suchenPDF S. 9 |
| 3.03 | Einschraubstutzen 6LL M10 x 1 x G 1/4 | 14022385067 | Im Shop suchenPDF S. 9 |
| 3.04 | Dichtring A 13,5 x 17 x1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.05 | Magnetventil 6027NC 110-120V 50Hz | 604872 | Im Shop suchenPDF S. 9 |
| 3.06 | Magnetspulefür 6027NC 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 9 |
| 3.07 | XGE 10-LR G 1/4-A | 452253 | Im Shop suchenPDF S. 9 |
| 3.08 | EVT 10-PL | 452501 | Im Shop suchenPDF S. 9 |
| 3.09 | Verschlußbutzen XBUZ 10-L | 450752 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.10 | Überwurfmutter XM 10-L | 452828 | Im Shop suchenPDF S. 9 |
| 3.11 | Ölleitung 10 x 1,0 WM-L20-R RL Magnet. | 21520406028 | Im Shop suchenPDF S. 9 |
| 3.12 | Ölmengenregler W-FM, Anschluss 10-PL | 21520415012 | Im Shop suchenPDF S. 9 |
| 3.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.14 | Zwischengehäuse für Ölregler Serie B | 21170415272 | Im Shop suchenPDF S. 9 |
| 3.15 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 9 |
| 3.16 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.17 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 9 |
| 3.18 | StellantriebSTE 50 3 Nm W-FM 54 | 651488 | Im Shop suchenPDF S. 9 |
| 3.18 | StellantriebSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 9 |
| 3.19 | Ölleitung 10 x 1,0 WM-L20-R VL S-MV | 21520406018 | Im Shop suchenPDF S. 9 |
| 3.20 | 10 x G 1/4 x 50 | 15110126012 | Im Shop suchenPDF S. 9 |
| 3.21 | 10L M16 x 1,5 x G1/2 x 34 | 11157406017 | Im Shop suchenPDF S. 9 |
| 3.22 | Dichtring A 21 x 26 x 1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.23 | Ölleitung 10 x 1,0 WM-L20-R RL Ölreg. | 21520406038 | Im Shop suchenPDF S. 9 |
| 3.24 | Druckwächter Typ DSB 146 F931 1-10 bar | 21000013070 | Im Shop suchenPDF S. 9 |
| 3.25 | Dichtring C 6,2 x 17,5 x 2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.26 | Einschraubstutzen G1/4I x G1/2I x 40 | 29050413037 | Im Shop suchenPDF S. 9 |
| 3.27 | Ölleitung 10 x 1,0 x 68 Verteilerstück | 21237406038 | Im Shop suchenPDF S. 9 |
| 3.28 | EVW 10-PL | 452451 | Im Shop suchenPDF S. 9 |
| 3.29 | EVL 10-PL | 452551 | Im Shop suchenPDF S. 9 |
| 3.30 | Überwurfmutter XM 18-L | 452803 | Im Shop suchenPDF S. 9 |
| 3.31 | DSVW 18-LR G 1/2 A | 452606 | Im Shop suchenPDF S. 9 |
| 3.32 | Dichtring A 27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.33 | Einschraubstutzen DN 20 M30 x 1,5 x M26 x1,5 | 11178206027 | Im Shop suchenPDF S. 9 |
| 3.34 | Ölschlauch DN 20 1000lg Kennband schwarz | 491137 | Im Shop suchenPDF S. 9 |
| 3.35 | Rohrbogen DN 20 | 453251 | Im Shop suchenPDF S. 9 |
| 3.36 | Einschraubstutzen DN 20 M30 x 1,5 x G 1/2 | 11265400017 | Im Shop suchenPDF S. 9 |
| 3.37 | Pumpe TA2C 4010-6W (.../2-A) | 601050 | Im Shop suchenPDF S. 9 |
| 3.37 | Pumpe TA2C 4010-6W (.../2-A)TA3C 4010-6W (.../3-A) | 601051 | Im Shop suchenPDF S. 9 |
| 3.38 | Pumpenkupplung 63 X D 35 | 11178209012 | Im Shop suchenPDF S. 9 |
| 3.39 | Kupplungskreuz Gr. 1-40 | 11115109017 | Im Shop suchenPDF S. 9 |
| 3.40 | Kupplungsmittelstück 225 mm | 21140409012 | Im Shop suchenPDF S. 9 |
| 3.41 | MagnetkupplungMagnetkupplung WMK 20/1, 230 V | 21832409032 | Im Shop suchenPDF S. 9 |
| 3.41 | MagnetkupplungLagerflansch | 21840409012 | Im Shop suchenPDF S. 9 |
| 3.41 | MagnetkupplungPumpenkupplung | 21832409012 | Im Shop suchenPDF S. 9 |
| 3.41 | MagnetkupplungKupplungsmittelstück 235 mm | 21140209012 | Im Shop suchenPDF S. 9 |
| 3.41 | MagnetkupplungSteckerkabel mit Gleichrichter | 21811412012 | Im Shop suchenPDF S. 9 |

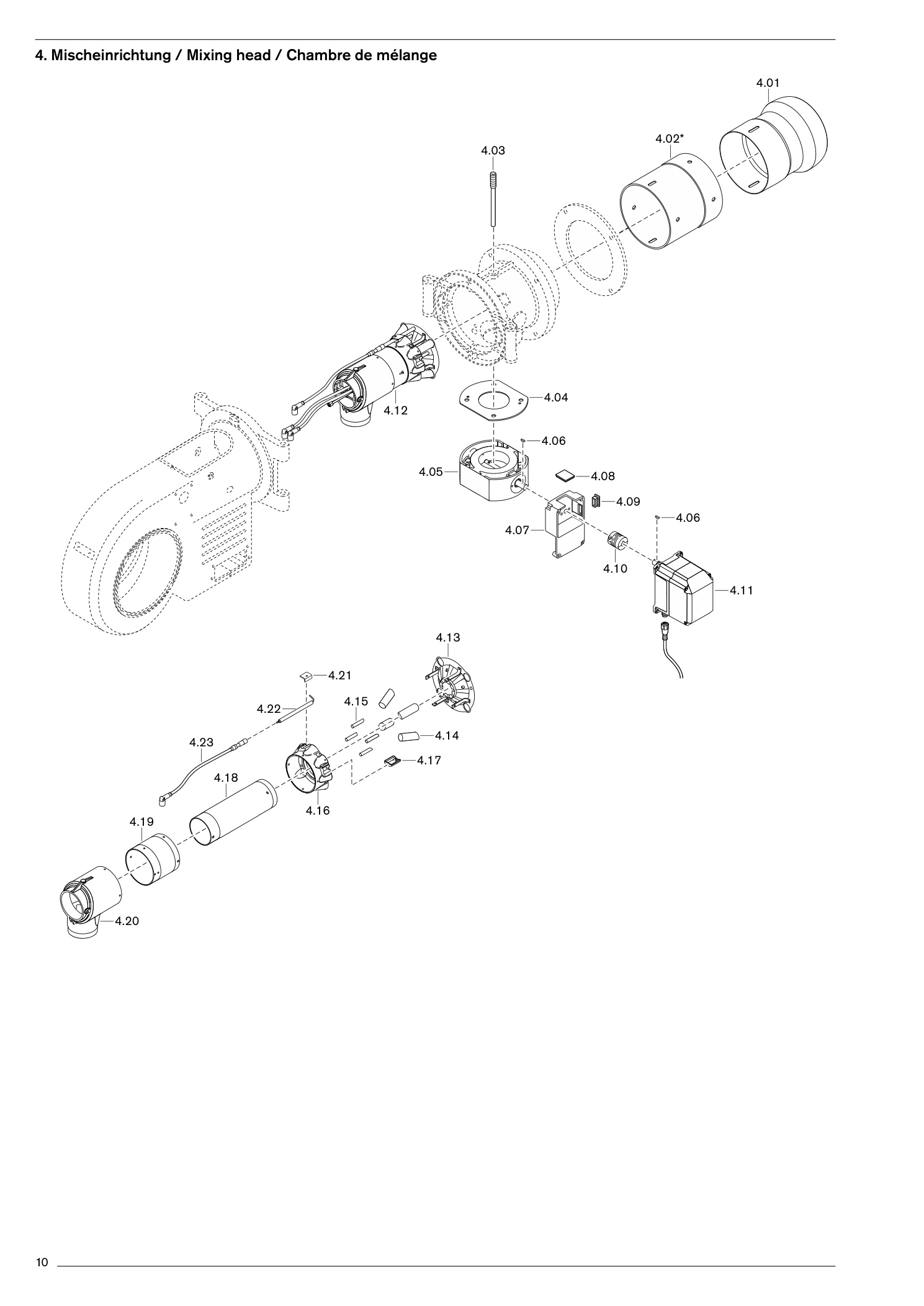

4. Mischeinrichtung / Mixing head / Chambre de mélange
41 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | FlammrohrFlammrohr WM-GL20/2 | 21820414062 | Im Shop suchenPDF S. 11 |
| 4.01 | FlammrohrFlammrohr WM-GL20/3 | 21720514012 | Im Shop suchenPDF S. 11 |
| 4.01 | FlammrohrFlammrohr H1 WM-GL20/2 | 21820414302 | Im Shop suchenPDF S. 11 |
| 4.01 | FlammrohrFlammrohr H1 WM-GL20/3 | 21820414312 | Im Shop suchenPDF S. 11 |
| 4.02 | Verlängerungsrohr100 mm verlängert* | 21720414227 | Im Shop suchenPDF S. 11 |
| 4.02 | Verlängerungsrohr200 mm verlängert* | 21720414227 | Im Shop suchenPDF S. 11 |
| 4.02 | Verlängerungsrohr300 mm verlängert* | 21720414237 | Im Shop suchenPDF S. 11 |
| 4.03 | Klemmschraube | 15151801077 | Im Shop suchenPDF S. 11 |
| 4.04 | Dichtung 77 x 185 x 2 Gummikork | 15170700027 | Im Shop suchenPDF S. 11 |
| 4.05 | Gasdrossel DN65, komplett | 21740525022 | Im Shop suchenPDF S. 11 |
| 4.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 11 |
| 4.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 11 |
| 4.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.10 | Federstegkupplung | 21770415107 | Im Shop suchenPDF S. 11 |
| 4.11 | Stellantrieb STE50 1,2 Nm Gas mit SteckerkabelW-FM 54 | 651484 | Im Shop suchenPDF S. 11 |
| 4.11 | Stellantrieb STE50 1,2 Nm Gas mit SteckerkabelSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 11 |
| 4.12 | Mischgehäuse kpl. WM-GL20 ZM-RStandard | 21821414012 | Im Shop suchenPDF S. 11 |
| 4.12 | Mischgehäuse kpl. WM-GL20 ZM-R100 mm verlängert* | 21821414202 | Im Shop suchenPDF S. 11 |
| 4.12 | Mischgehäuse kpl. WM-GL20 ZM-R200 mm verlängert* | 21821414212 | Im Shop suchenPDF S. 11 |
| 4.12 | Mischgehäuse kpl. WM-GL20 ZM-R300 mm verlängert* | 21821414222 | Im Shop suchenPDF S. 11 |
| 4.13 | Stauscheibe kpl. 190k x 45 WM-GL20 | 21820414052 | Im Shop suchenPDF S. 11 |
| 4.14 | Düsenrohr 28 x 1,5 x 69 WM-GL20 | 21820414077 | Im Shop suchenPDF S. 11 |
| 4.15 | Mittengasrohr 8 x 1,5 x 50 | 21820414147 | Im Shop suchenPDF S. 11 |
| 4.16 | Verteilerring WM-GL20 | 21820414047 | Im Shop suchenPDF S. 11 |
| 4.17 | Tropfschale WM-GL20 | 21820414117 | Im Shop suchenPDF S. 11 |
| 4.18 | Mischrohr innen WM-G(L)20Standard | 21720414057 | Im Shop suchenPDF S. 11 |
| 4.18 | Mischrohr innen WM-G(L)20100 mm verlängert* | 25020414017 | Im Shop suchenPDF S. 11 |
| 4.18 | Mischrohr innen WM-G(L)20200 mm verlängert* | 25020414027 | Im Shop suchenPDF S. 11 |
| 4.18 | Mischrohr innen WM-G(L)20300 mm verlängert* | 25020414037 | Im Shop suchenPDF S. 11 |
| 4.19 | Mischrohr außen 130 x 117,5 WM-GL20/2Standard | 21820414057 | Im Shop suchenPDF S. 11 |
| 4.19 | Mischrohr außen 130 x 117,5 WM-GL20/2100 mm verlängert* | 25020414097 | Im Shop suchenPDF S. 11 |
| 4.19 | Mischrohr außen 130 x 117,5 WM-GL20/2200 mm verlängert* | 25020414107 | Im Shop suchenPDF S. 11 |
| 4.19 | Mischrohr außen 130 x 117,5 WM-GL20/2300 mm verlängert* | 25020414117 | Im Shop suchenPDF S. 11 |
| 4.20 | Mischgehäuse WM-G(L)20 | 21720414037 | Im Shop suchenPDF S. 11 |
| 4.21 | Klemmstück für Elektroden WM-GL20 | 21820414087 | Im Shop suchenPDF S. 11 |
| 4.22 | Zündelektrode WM-GL20 3-polige Zündung | 21720414247 | Im Shop suchenPDF S. 11 |
| 4.23 | Zündleitung 11/6,4700 mm Standard | 21720411072 | Im Shop suchenPDF S. 11 |
| 4.23 | Zündleitung 11/6,4800 mm (für 100 mm Verlängerung)* | 21720411082 | Im Shop suchenPDF S. 11 |
| 4.23 | Zündleitung 11/6,4900 mm (für 200 mm Verlängerung)* | 21720411092 | Im Shop suchenPDF S. 11 |
| 4.23 | Zündleitung 11/6,41000 mm (für 300 mm Verlängerung)* | 21720411102 | Im Shop suchenPDF S. 11 |

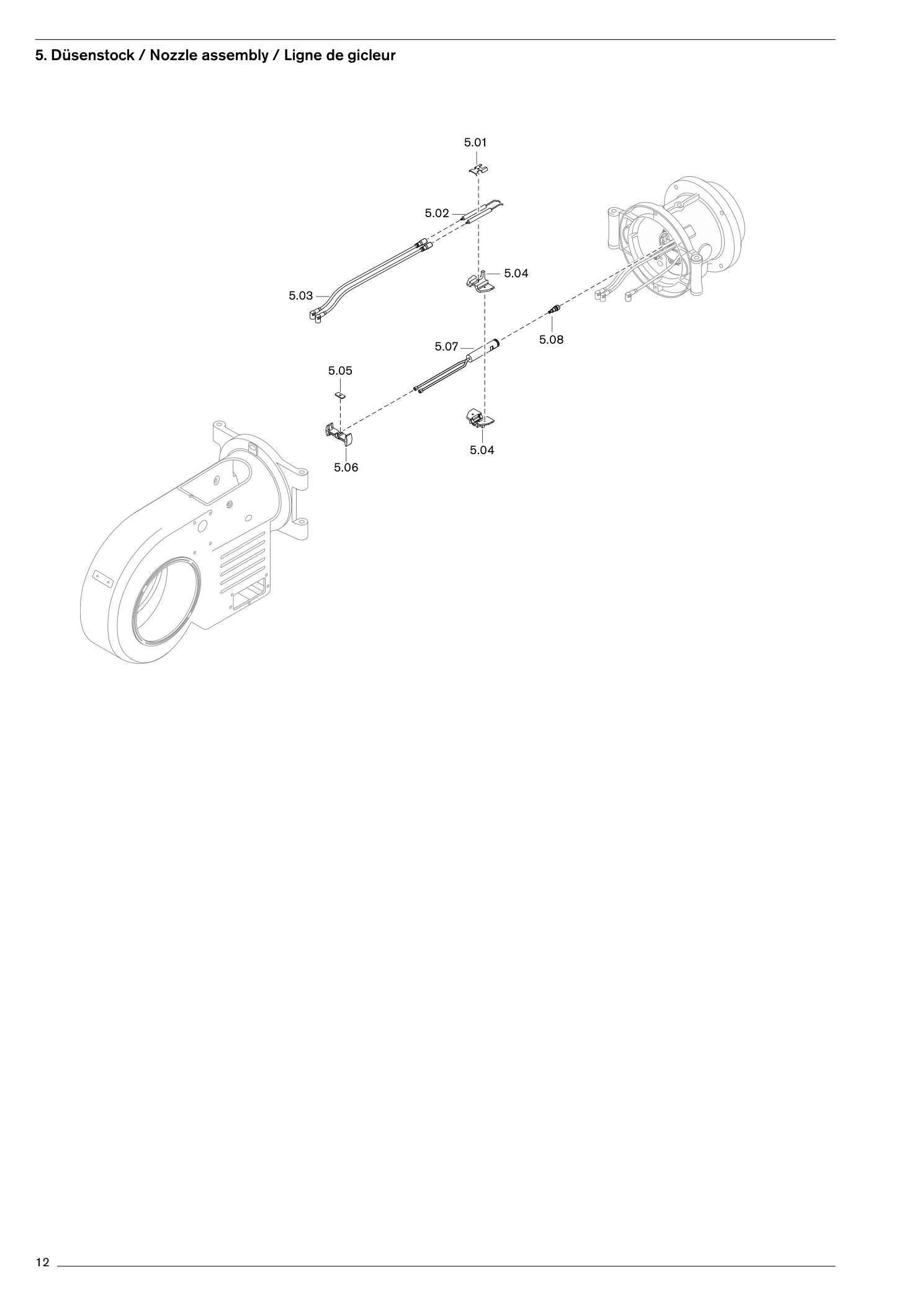

5. Düsenstock
25 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung

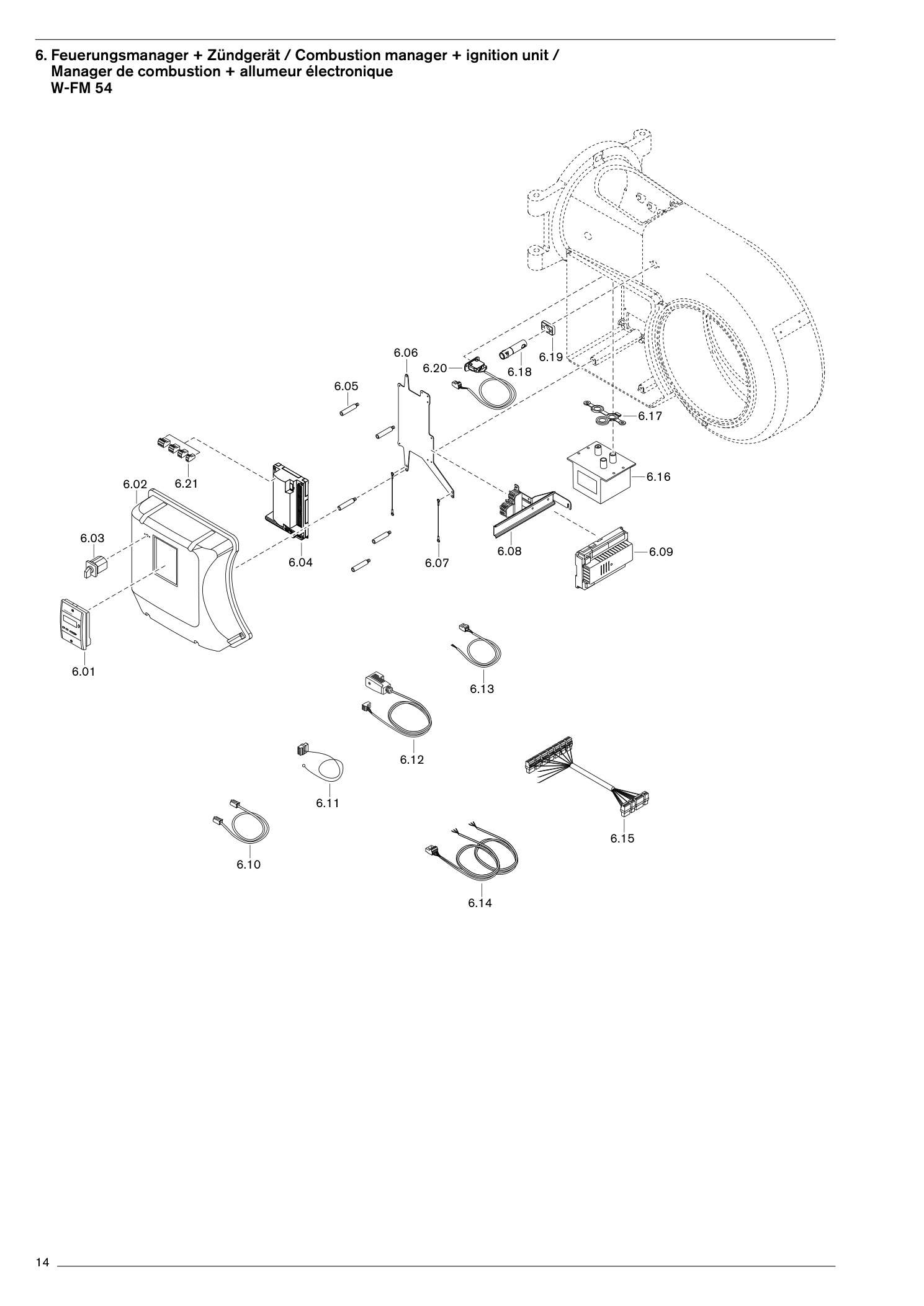

6. Feuerungsmanager + Zündgerät / Combustion manager +
116 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | ABE für W-FM 54 | 600408 | Im Shop suchenPDF S. 15 |
| 6.02 | Abdeckhaube komplettABE eingebaut | 21820412032 | Im Shop suchenPDF S. 15 |
| 6.02 | Abdeckhaube komplettABE extern | 21120412022 | Im Shop suchenPDF S. 15 |
| 6.03 | Schalter für Brennstoffumschaltung | 700397 | Im Shop suchenPDF S. 15 |
| 6.03 | Schalter für BrennstoffumschaltungHinweisschild Brennstoffumschaltung Deutsch | 20100011007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.04 | Feuerungsmanager W-FM 54 230V 50-60Hz | 600412 | Im Shop suchenPDF S. 15 |
| 6.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 15 |
| 6.06 | Montageplatte WMGL20 für W-FM54 | 21820412027 | Im Shop suchenPDF S. 15 |
| 6.07 | Befestigungsseil für Abdeckhaube | 21810412027 | Im Shop suchenPDF S. 15 |
| 6.08 | Einbauklemmleiste 6-polig komplett | 21831412042 | Im Shop suchenPDF S. 15 |
| 6.09 | Umschalteinheit 230V AGM 60.2A9 | 600427 | Im Shop suchenPDF S. 15 |
| 6.10 | Steckerkabel ABE-W-FM2 m | 600406 | Im Shop suchenPDF S. 15 |
| 6.10 | Steckerkabel ABE-W-FM10 m | 600407 | Im Shop suchenPDF S. 15 |
| 6.11 | Anschlußlitze W-FM für Netz/Sicherheitskette | 21770612482 | Im Shop suchenPDF S. 15 |
| 6.12 | Steckerkabel W-FM 54 fürGasdruckwächter -min / -DK | 21710426022 | Im Shop suchenPDF S. 15 |
| 6.12 | Steckerkabel W-FM 54 fürDMV | 21810426012 | Im Shop suchenPDF S. 15 |
| 6.13 | Steckerkabel Luftdruckwächter X3-02 | 21770612032 | Im Shop suchenPDF S. 15 |
| 6.14 | Steckerkabel W-FM mit SteckerX8-02, K11+12 | 21810412132 | Im Shop suchenPDF S. 15 |
| 6.14 | Steckerkabel W-FM mit SteckerX8-03 Magnetventil | 21832412012 | Im Shop suchenPDF S. 15 |
| 6.15 | Steckerkabel W-FM54 Umschalteinheit AGM | 21831412012 | Im Shop suchenPDF S. 15 |
| 6.16 | ZündgerätTyp W-ZG03 230V mit W-FM Stecker | 21820411052 | Im Shop suchenPDF S. 15 |
| 6.17 | Dichtung für Zündgerät 3-polig | 21820411017 | Im Shop suchenPDF S. 15 |
| 6.18 | Flammenfühler QRA2 (UV-Zelle) | 600501 | Im Shop suchenPDF S. 15 |
| 6.18 | Flammenfühler QRA2 (UV-Zelle)Bride | 600601 | Im Shop suchenPDF S. 15 |
| 6.19 | Flansch für QRA2 | 600602 | Im Shop suchenPDF S. 15 |
| 6.20 | Endschalter komplett | 21110401062 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX5-01 Min. Wächter | 716307 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX5-02 Max. Wächter | 716308 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX6-03 Sicherheitsventil | 716312 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX8-02 Hubmagnet | 716317 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX8-03 Öl-Ventil 1 | 716318 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX8-04 Brennstoffwahl 1 | 716411 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX9-04 Brennstoffwahl 0 | 716418 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX10-05 Flammenfühler QRB, QRC, Ionisation | 716413 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX10-06 Flammenfühler QRA | 716414 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX22-02 Stecker für Gasarmatur | 716365 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX24-04 Gas V1 V2 | 716450 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX24-05 PV Gas | 716452 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX24-06 SV Gas | 716454 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX31-01 Netz, Brennstoffwahl | 716455 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX31-02 Brennstoffwahl | 716456 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX32-01 Verbindung W-FM-Ventile | 716457 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX32-02 Leistungsregler | 716458 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX64 Reserve 4-20mA | 716416 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX74 Verbindung Frezeungsumformer | 716417 | Im Shop suchenPDF S. 15 |
| 6.18 | W-FM SteckerX75 Brennstoffzähler | 716415 | Im Shop suchenPDF S. 15 |

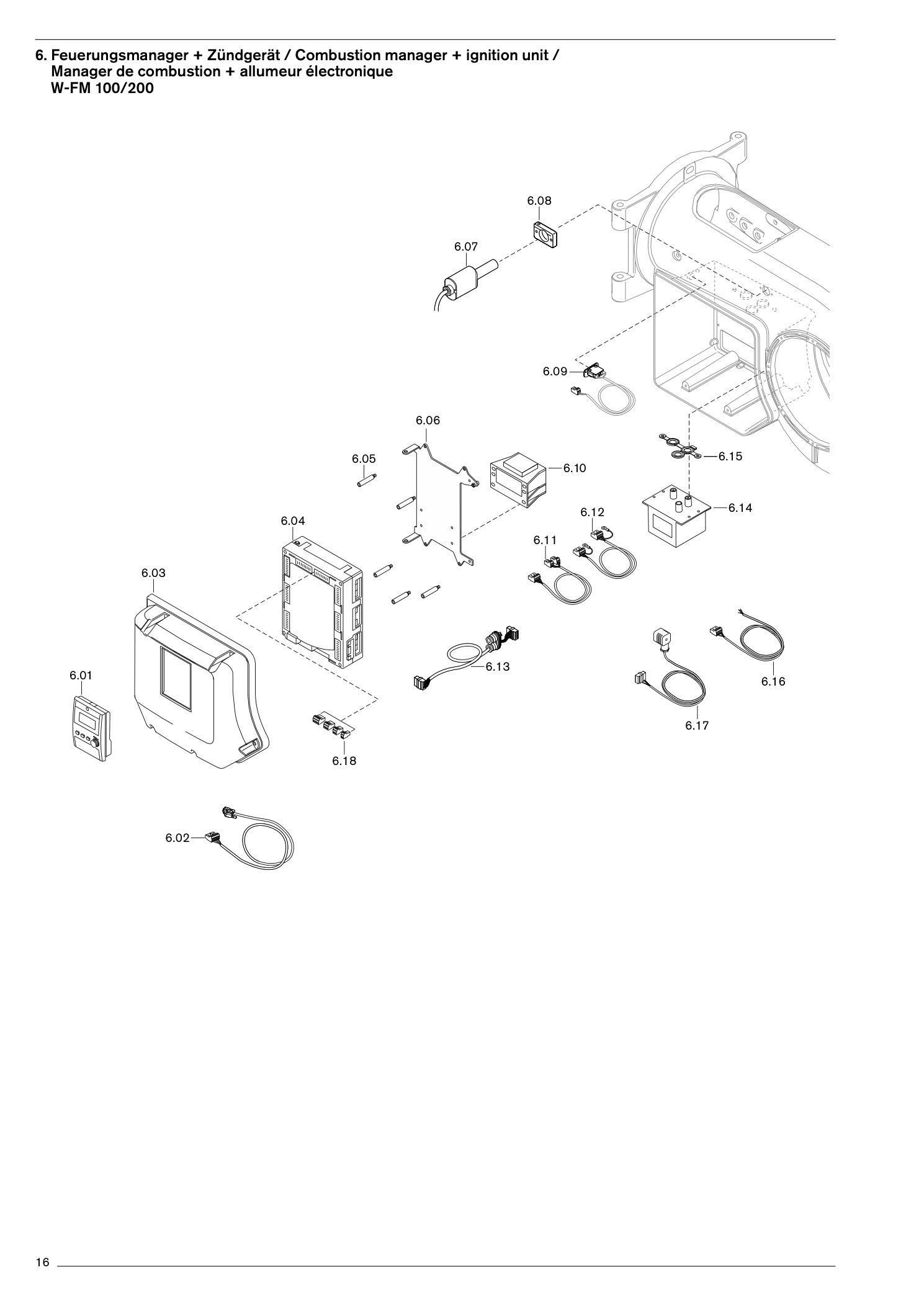

| 6.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 17 |
| 6.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 17 |
| 6.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, KRO, SLO) | 600441 | Im Shop suchenPDF S. 17 |
| 6.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, BG, RO, TR, D) | 600442 | Im Shop suchenPDF S. 17 |
| 6.02 | Steckerkabel W-FM...ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 17 |
| 6.02 | Steckerkabel W-FM...ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 17 |
| 6.02 | Steckerkabel W-FM...ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.02 | Steckerkabel W-FM...ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 17 |
| 6.03 | Addeckhaube WM20für ABE eingebaut | 21120412012 | Im Shop suchenPDF S. 17 |
| 6.03 | Addeckhaube WM20für ABE extern | 21120412022 | Im Shop suchenPDF S. 17 |
| 6.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 17 |
| 6.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 17 |
| 6.04 | Feuerungsmanager 230V; 50/60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 17 |
| 6.06 | Montageplatte WM20 für W-FM | 100218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.07 | Flammenfühler QRI B2.B180B | 600652 | Im Shop suchenPDF S. 17 |
| 6.08 | Flanschfür Flammenfühler QRI | 21770612097 | Im Shop suchenPDF S. 17 |
| 6.09 | Endschalter | 21110401062 | Im Shop suchenPDF S. 17 |
| 6.10 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 6.11 | Steckerkabel W-FM Trafo 230V / 12V | 21710412502 | Im Shop suchenPDF S. 17 |
| 6.12 | Steckerkabel W-FM WM10 Trafo 12-0-12V | 21710412012 | Im Shop suchenPDF S. 17 |
| 6.13 | SteckerkabelW-FM zu SQM... Luftregler | 21760512212 | Im Shop suchenPDF S. 17 |
| 6.13 | SteckerkabelSQM4... zu SQM4... 400 mm | 21760512022 | Im Shop suchenPDF S. 17 |
| 6.13 | SteckerkabelSQM4... zu SQM4... 900 mm | 21760512082 | Im Shop suchenPDF S. 17 |
| 6.14 | ZündgerätTyp W-ZG03 230V mit W-FM Stecker | 21820411052 | Im Shop suchenPDF S. 17 |
| 6.15 | Dichtung für Zündgerät 3-polig | 21820411017 | Im Shop suchenPDF S. 17 |
| 6.16 | Steckerkabel mit W-FM SteckerX8-03 Magnetventil | 21832412012 | Im Shop suchenPDF S. 17 |
| 6.16 | Steckerkabel mit W-FM SteckerX8-02, K11+12 | 21810412132 | Im Shop suchenPDF S. 17 |
| 6.17 | Steckerkabel ÖldruckwächterW-FM DSA 46 (max) | 21170612032 | Im Shop suchenPDF S. 17 |
| 6.17 | Steckerkabel ÖldruckwächterW-FM DSA 58 (min) | 21170612042 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX10-02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 17 |
| 6.18 | W-FM SteckerX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 17 |

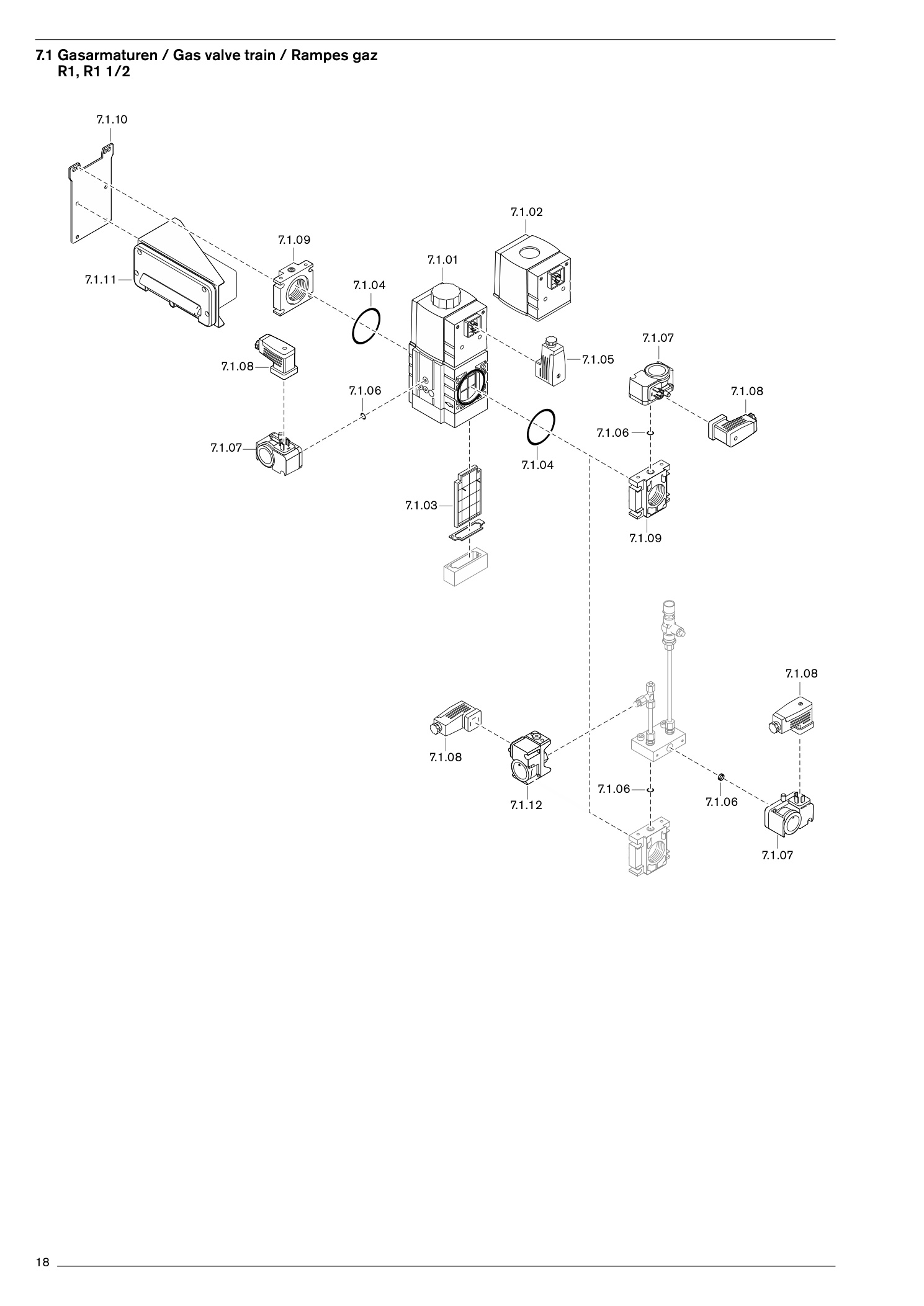

7. Sachgruppe 7
75 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung

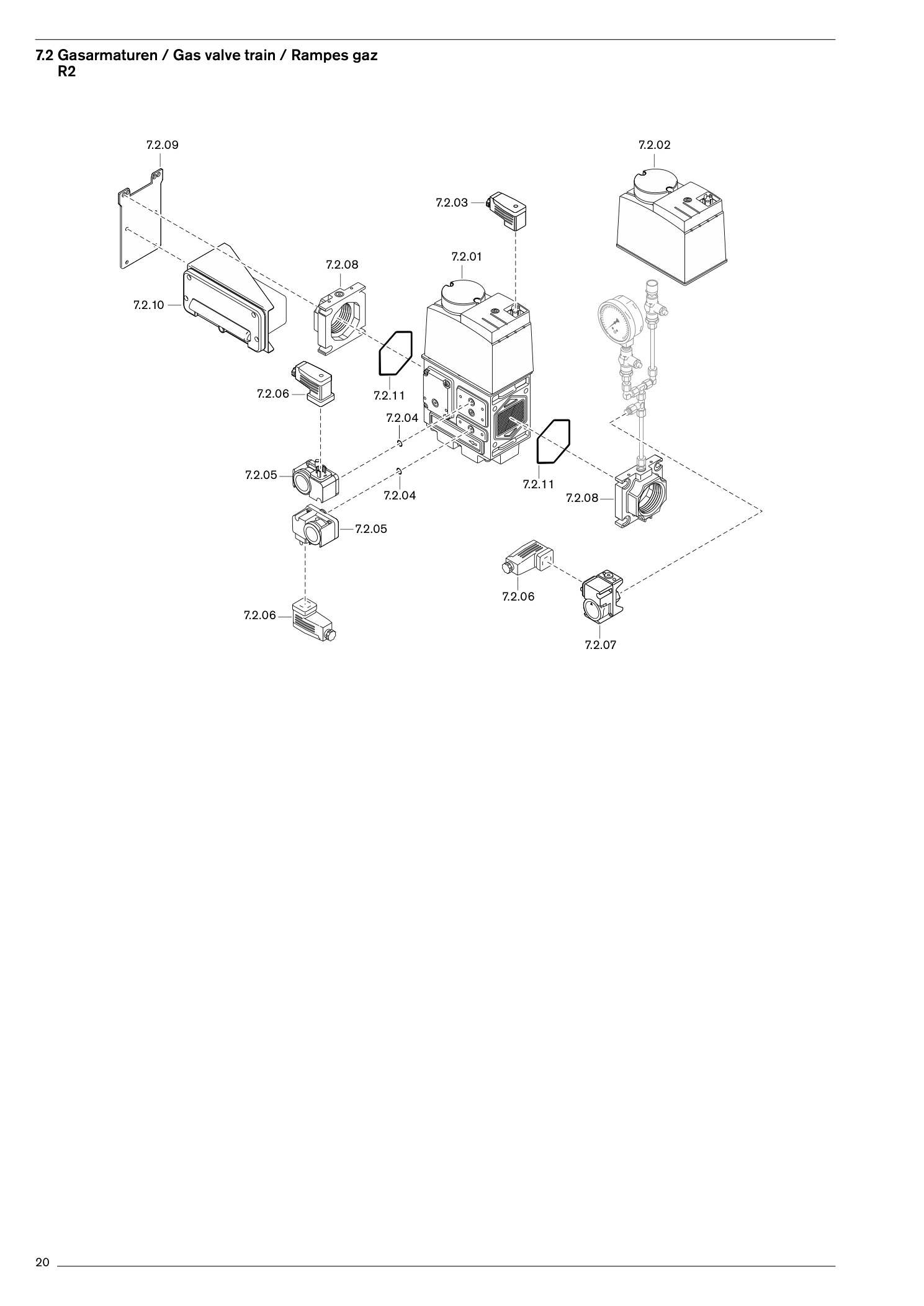

| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1.01 | Mehrfachstellgerät W-MF 512; 230V | 625003 | Im Shop suchenPDF S. 19 |
| 7.1.02 | Magnet kompl. W-MF 512 Nr. 042P; 230V | 605257 | Im Shop suchenPDF S. 19 |
| 7.1.03 | Filtereinsatz für W-MF 512 mit Dichtung | 605254 | Im Shop suchenPDF S. 19 |
| 7.1.04 | O-Ring 75 x 3,5 | 445520 | Im Shop suchenPDF S. 19 |
| 7.1.05 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 19 |
| 7.1.06 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.1.07 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 19 |
| 7.1.07 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 19 |
| 7.1.07 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 19 |
| 7.1.08 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 19 |
| 7.1.09 | FlanschDMV 512 Rp 1 | 605228 | Im Shop suchenPDF S. 19 |
| 7.1.09 | FlanschDMV 520 Rp 1 1/2 | 605230 | Im Shop suchenPDF S. 19 |
| 7.1.10 | Montageplatte Klemmk.W-FM gen. | 21730426107 | Im Shop suchenPDF S. 19 |
| 7.1.11 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 19 |
| 7.1.11 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 19 |
| 7.1.12 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 19 |
| 7.1.12 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 19 |
| 7.1.12 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 19 |
| 7.2.01 | Magnetventil DMV 525/12; 220-240V | 625040 | Im Shop suchenPDF S. 21 |
| 7.2.02 | Magnet DMV525/12 220-240V (Bis 06/2010) | 625022 | Im Shop suchenPDF S. 21 |
| 7.2.02 | Magnet DMV525/12 220-240V (Bis 06/2010)Magnet DMV525/12 220-240V (Ab 07/2010) | 625038 | Im Shop suchenPDF S. 21 |
| 7.2.03 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 21 |
| 7.2.04 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 7.2.05 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 21 |
| 7.2.05 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 21 |
| 7.2.05 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 21 |
| 7.2.06 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 21 |
| 7.2.07 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 21 |
| 7.2.07 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 21 |
| 7.2.07 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 21 |
| 7.2.08 | Flansch kpl.Rp 1 1/2 DMV 525/12 | 625030 | Im Shop suchenPDF S. 21 |
| 7.2.08 | Flansch kpl.Rp 2 DMV 525/12 | 625031 | Im Shop suchenPDF S. 21 |
| 7.2.09 | Montageplatte Klemmk.W-FM gen. | 21730426107 | Im Shop suchenPDF S. 21 |
| 7.2.10 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 21 |
| 7.2.10 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 21 |
| 7.2.11 | Dichtung für Flansch DMV525/12 | 625033 | Im Shop suchenPDF S. 21 |
| 7.3.01 | Magnetventil DMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 23 |
| 7.3.01 | Magnetventil DMV 5065/12; 220-240VMagnetventil DMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 23 |
| 7.3.01 | Magnetventil DMV 5065/12; 220-240VMagnetventil DMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 23 |

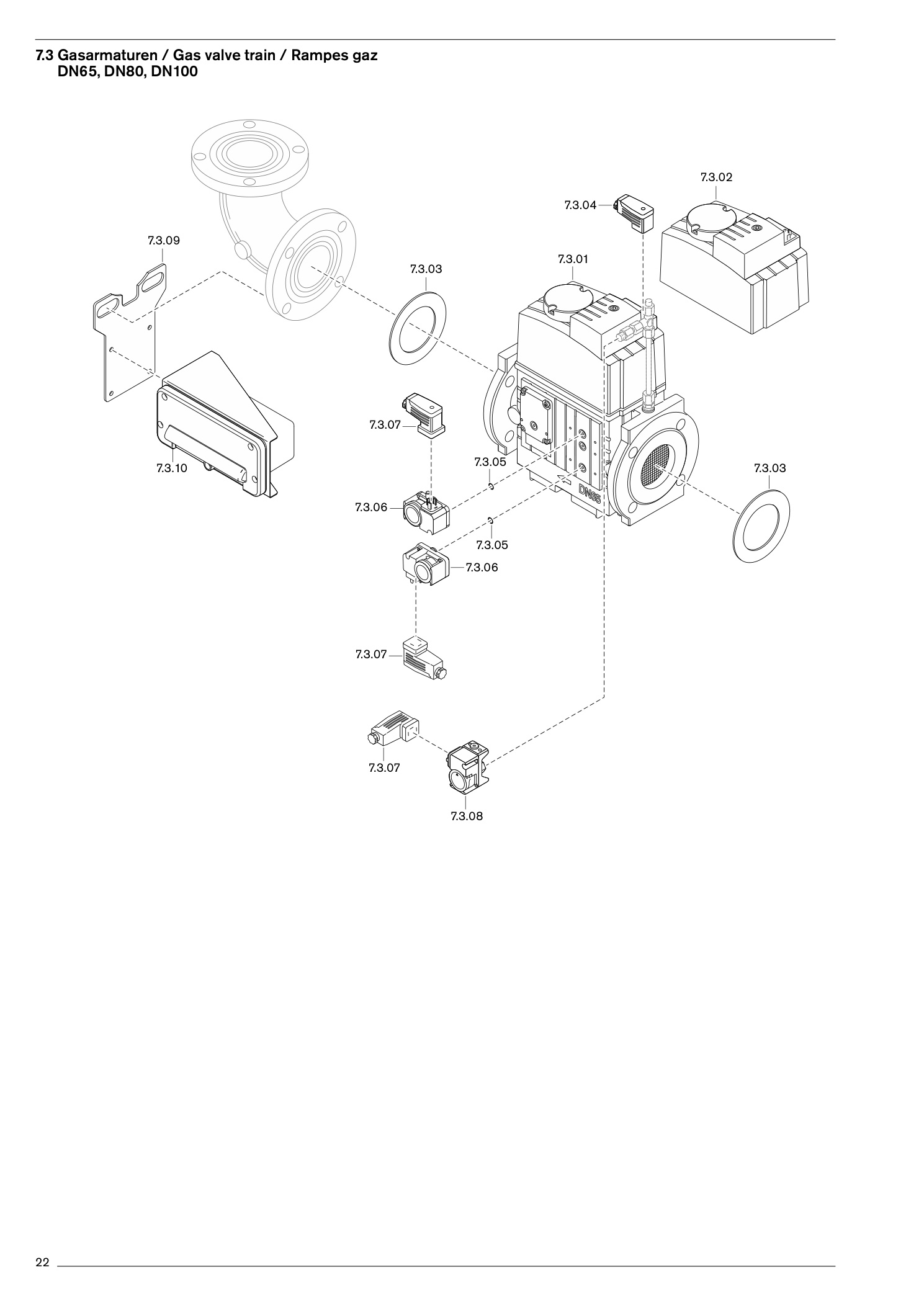

| 7.3.02 | Magnet kompl. 5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 23 |
| 7.3.02 | Magnet kompl. 5065/12; 220-240VMagnet kompl. 5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 23 |
| 7.3.02 | Magnet kompl. 5065/12; 220-240VMagnet kompl. 5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 23 |
| 7.3.03 | Dichtring SealingDN65 77 x 127 x 2 | 441861 | Im Shop suchenPDF S. 23 |
| 7.3.03 | Dichtring SealingDN80 90 x 142 x 2 | 441044 | Im Shop suchenPDF S. 23 |
| 7.3.03 | Dichtring SealingDN | 100115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 7.3.04 | Stecker PlugTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 23 |
| 7.3.05 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 7.3.06 | Gasdruckwächter GasGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 23 |
| 7.3.06 | Gasdruckwächter GasGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 23 |
| 7.3.06 | Gasdruckwächter GasGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 23 |
| 7.3.07 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 23 |
| 7.3.08 | Gasdruckwächter GasGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 23 |
| 7.3.08 | Gasdruckwächter GasGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 23 |
| 7.3.08 | Gasdruckwächter GasGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 23 |
| 7.3.09 | Montageplatte für Klemmkasten gefl. | 21770426137 | Im Shop suchenPDF S. 23 |
| 7.3.10 | Klemmkasten für Gasarmaturen W-FM: Term.ohne GW-max | 21770426332 | Im Shop suchenPDF S. 23 |
| 7.3.10 | Klemmkasten für Gasarmaturen W-FM: Term.mit GW-max | 21770426342 | Im Shop suchenPDF S. 23 |
| 7.3.11 | Leiterplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |

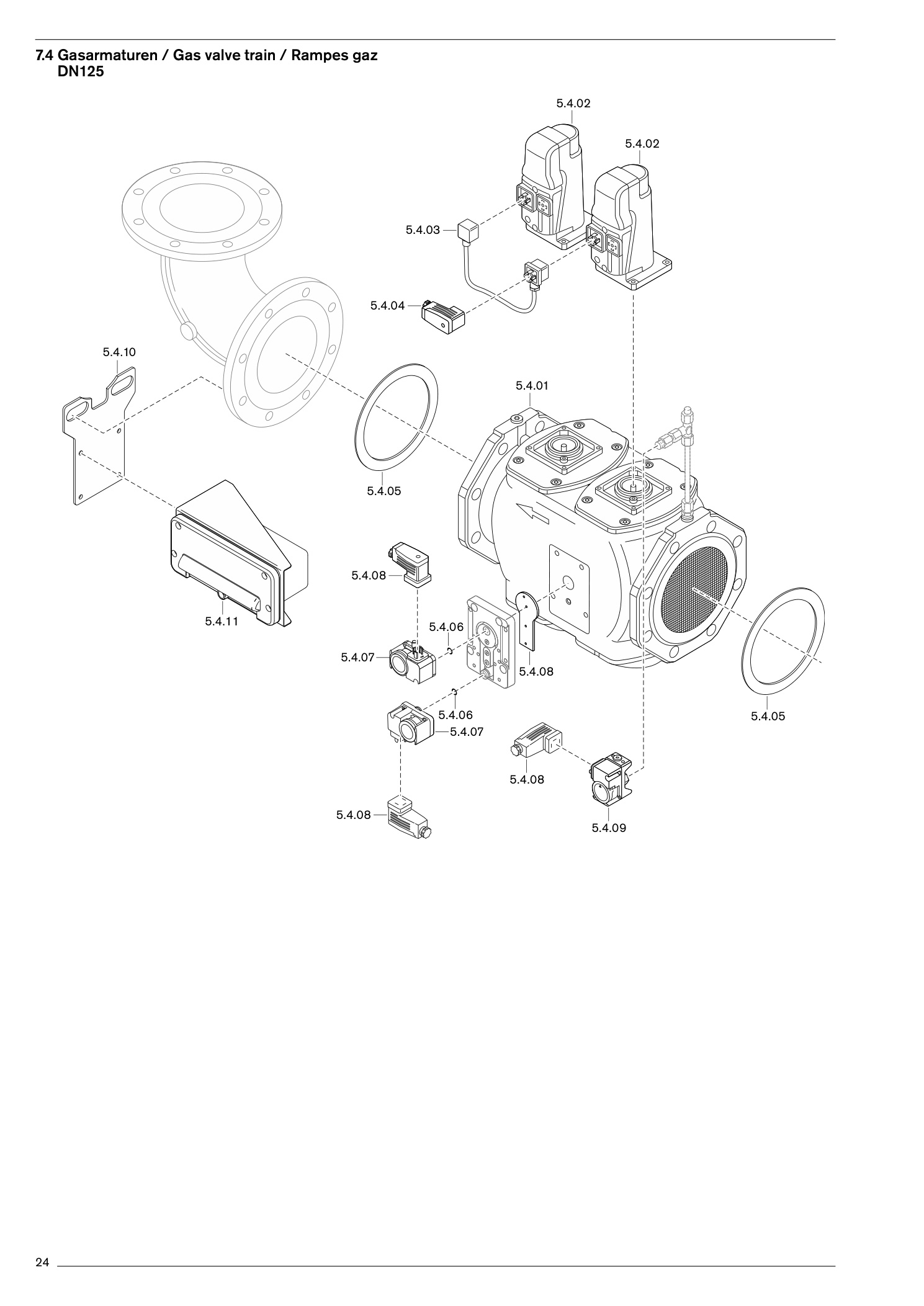

| 7.4.01 | Gasdoppelventil VGD40. | 125625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.4.02 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 25 |
| 7.4.03 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 25 |
| 7.4.04 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 25 |
| 7.4.05 | Dichtring 141 X192 X2 | 441046 | Im Shop suchenPDF S. 25 |
| 7.4.06 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.4.07 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 25 |
| 7.4.07 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 25 |
| 7.4.07 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 25 |
| 7.4.08 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 25 |
| 7.4.09 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 25 |
| 7.4.09 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 25 |
| 7.4.09 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 25 |
| 7.4.10 | Montageplatte für Klemmkasten gefl. | 21770426137 | Im Shop suchenPDF S. 25 |
| 7.4.11 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 25 |
| 7.4.11 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 25 |
| 7.4.12 | Dichtung VGD40 für Druckwächterplatte | 625508 | Im Shop suchenPDF S. 25 |
