Weishaupt Brenner WM-GL 10-A Ausf. ZM-T
Dokument 83038980. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

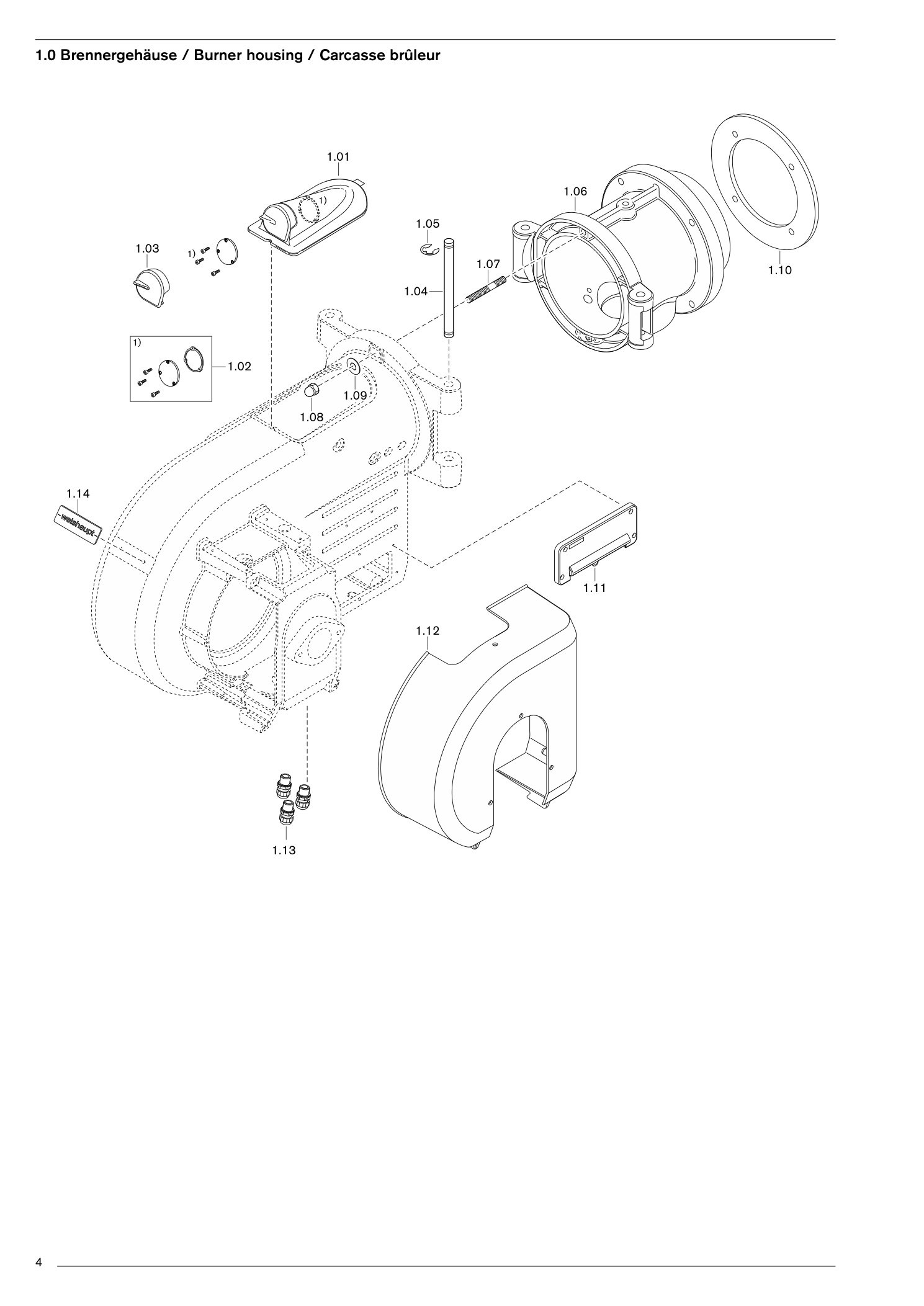

1. Sachgruppe 1
19 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel komplett | 21110401022 | Im Shop suchenPDF S. 5 |
| 1.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe + Federmutter | 21110401132 | Im Shop suchenPDF S. 5 |
| 1.04 | Schwenkbolzen 14 x | 208111 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 10 | 431604 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch WM-G 10/1 + /2 | 21710401292 | Im Shop suchenPDF S. 5 |
| 1.06 | Schwenkflansch WM-G 10/1 + /2WM-G 10/3 | 21710401302 | Im Shop suchenPDF S. 5 |
| 1.06 | Schwenkflansch WM-G 10/1 + /2Stiftschraube M10 x 50 | 421021 | Im Shop suchenPDF S. 5 |
| 1.06 | Schwenkflansch WM-G 10/1 + /2Sechskantmutter M10 | 411502 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch WM-G 10/1 + /2Scheibe A10,5 | 430600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Stiftschraube M12 x 45 | 421068 | Im Shop suchenPDF S. 5 |
| 1.08 | Hutmutter M12 | 21110401197 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.10 | Flanschdichtung 210 X 160 WM-G 10/1 + /2 | 11151200097 | Im Shop suchenPDF S. 5 |
| 1.10 | Flanschdichtung 210 X 160 WM-G 10/1 + /2260 X 202 WM-G 10/3 | 11161200107 | Im Shop suchenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Ansaughaube WM10 komplett | 21110402022 | Im Shop suchenPDF S. 5 |
| 1.13 | Kabeleinführungsset | 21110401502 | Im Shop suchenPDF S. 5 |
| 1.14 | Firmenschild WM10 | 21110401107 | Im Shop suchenPDF S. 5 |

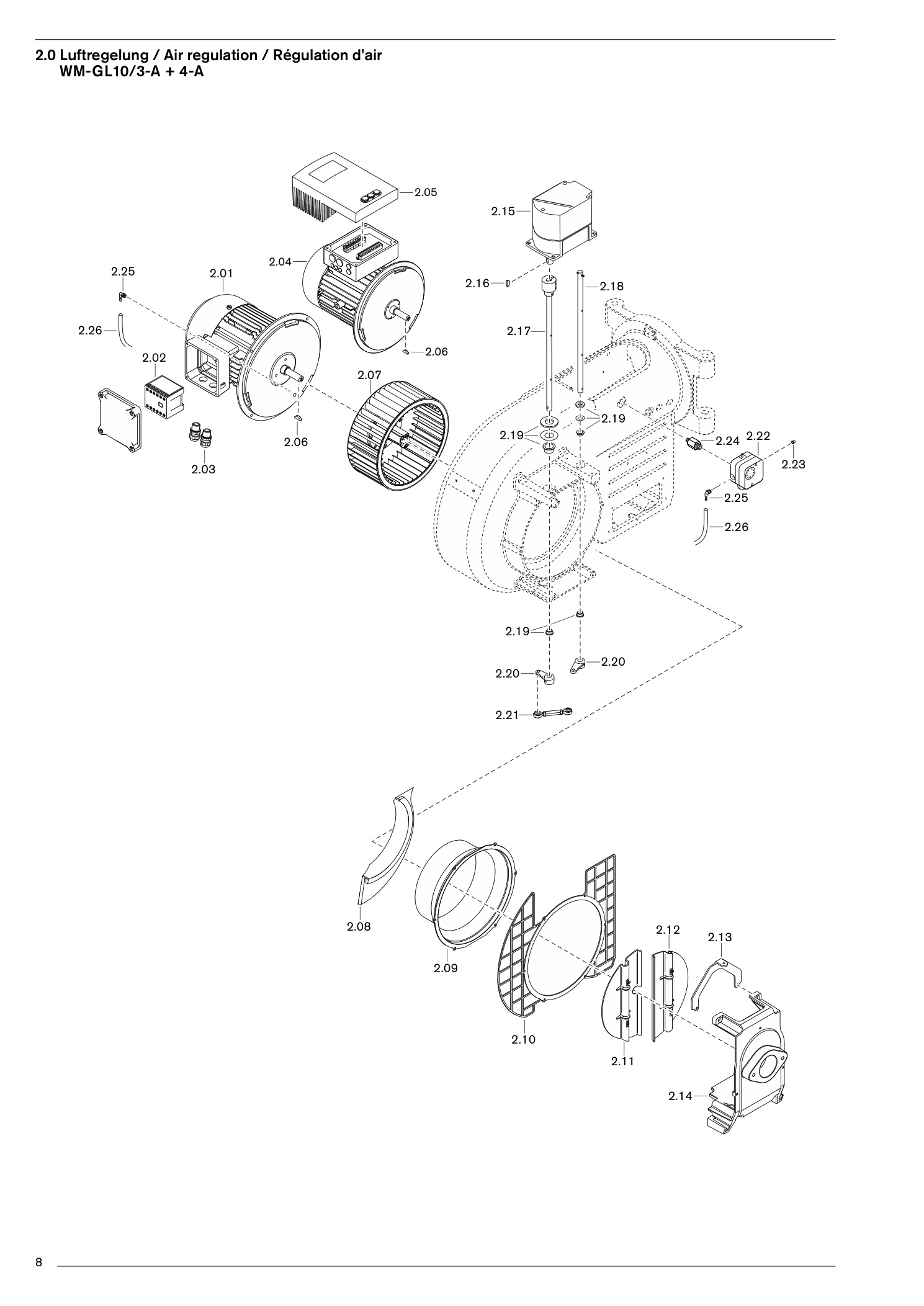

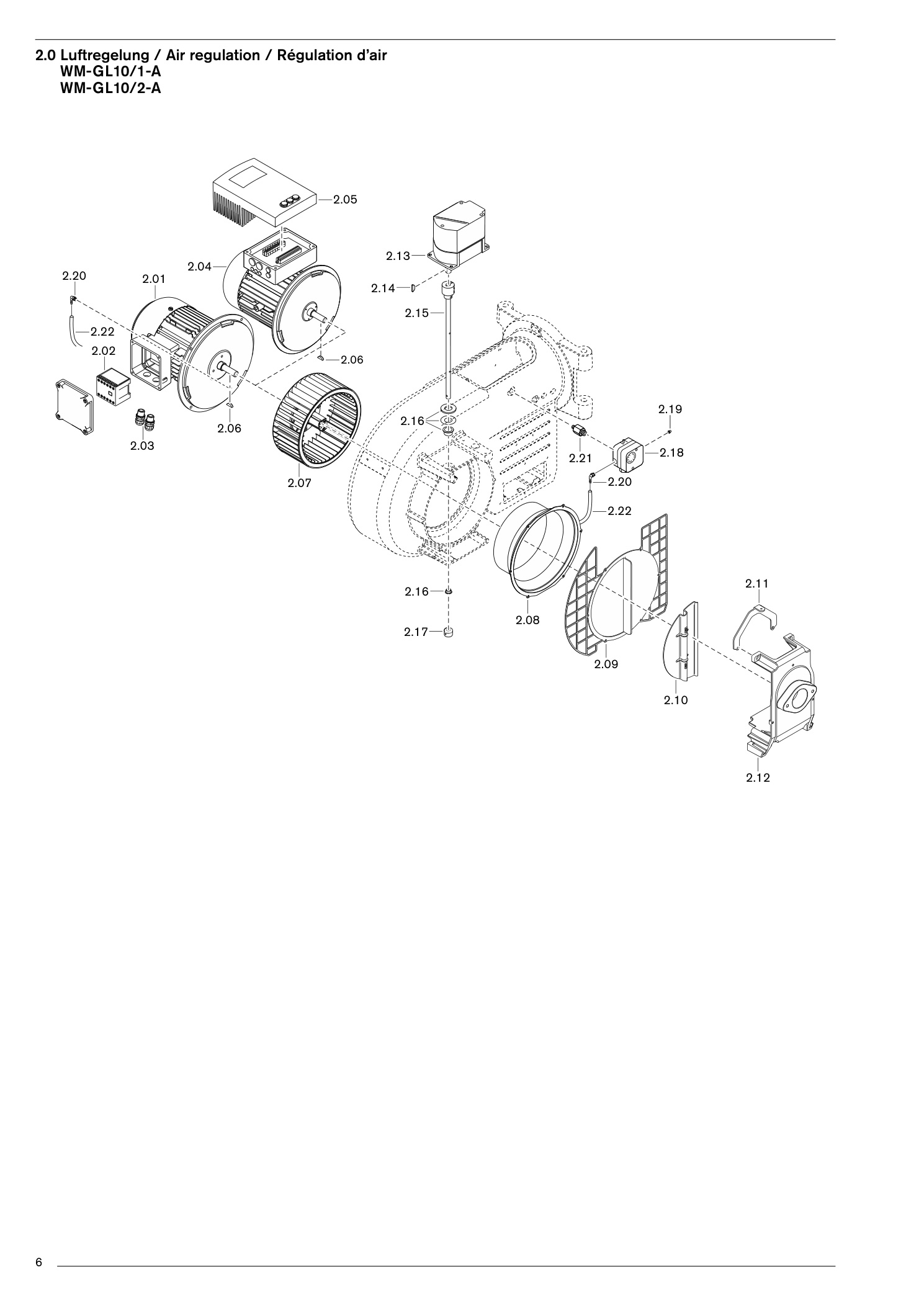

2. Sachgruppe 2
61 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | MotorWM-D90/90-2/1K0 220-240/380-415V | 21510407310 | Im Shop suchenPDF S. 7 |
| 2.02 | Leistungsschütz B6-30-10 220-240 V | 701915 | Im Shop suchenPDF S. 7 |
| 2.03 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 7 |
| 2.04 | Motor WM-D90/90-2/1K0 380-415V 50Hzfür Frequenzumformer angebaut | 21510407340 | Im Shop suchenPDF S. 7 |
| 2.05 | Frequenzumrichter parametriert | 31000795886 | Im Shop suchenPDF S. 7 |
| 2.06 | Scheibenfeder 5 x 6,5 DIN 6888 | 490151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.07 | GebläseradTLR-S 223 x 92 S1 (50 Hz) | 21110408011 | Im Shop suchenPDF S. 7 |
| 2.07 | GebläseradTLR 200 x 92 S1 (60 Hz) | 21135308081 | Im Shop suchenPDF S. 7 |
| 2.07 | GebläseradAbziehvorrichtung | 11111100012 | Im Shop suchenPDF S. 7 |
| 2.08 | Einlaufdüse 161 mm WM10 | 21110402177 | Im Shop suchenPDF S. 7 |
| 2.09 | Ansauggitter WM-L10/1-A + WM-G10/1+2-A | 21110402067 | Im Shop suchenPDF S. 7 |
| 2.10 | Luftklappe WM-L10 (mit Aussparung) | 21110402137 | Im Shop suchenPDF S. 7 |
| 2.10 | Luftklappe WM-L10 (mit Aussparung)Schraube M4 x 10 DIN 912 mit Tuflock | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.11 | Halteblech für Ansaughaube WM10 | 21110402087 | Im Shop suchenPDF S. 7 |
| 2.12 | Ansaughaubenbügel WM10 | 21110402157 | Im Shop suchenPDF S. 7 |
| 2.13 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 7 |
| 2.13 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 7 |
| 2.14 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.15 | Luftklappenwelle mit Kupplung | 21110402092 | Im Shop suchenPDF S. 7 |
| 2.16 | Gleitlager-Set | 21110402502 | Im Shop suchenPDF S. 7 |
| 2.17 | Stellring 24 x 10 x 16 | 21110402167 | Im Shop suchenPDF S. 7 |
| 2.17 | Stellring 24 x 10 x 16Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.18 | LuftdruckwächterLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 7 |
| 2.18 | LuftdruckwächterLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 7 |
| 2.19 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 7 |
| 2.20 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 7 |
| 2.21 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 7 |
| 2.22 | Schlauch 4 x 1,75 600 mm lang | 15151824037 | Im Shop suchenPDF S. 7 |
| 2.01 | MotorWM-D90/110-2/1K5 220-240/380-415V | 21510507410 | Im Shop suchenPDF S. 9 |
| 2.02 | Leistungsschütz B6-30-10 220-240 V | 701915 | Im Shop suchenPDF S. 9 |
| 2.03 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 9 |
| 2.04 | Motor WM-D90/110-2/1K5 380-415V 50Hz | 21510507440 | Im Shop suchenPDF S. 9 |
| 2.05 | Frequenzumrichter parametriert | 31000795887 | Im Shop suchenPDF S. 9 |
| 2.06 | Scheibenfeder 5 x 6,5 DIN 6888 | 490151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.07 | Gebläserad TLR-S 232X94 S1 50Hz blau | 21110408021 | Im Shop suchenPDF S. 9 |
| 2.07 | Gebläserad TLR-S 232X94 S1 50Hz blauAbziehvorrichtung | 11111100012 | Im Shop suchenPDF S. 9 |
| 2.08 | Ansaugluftführung WM10 (nur bei 50 Hz) | 25010101012 | Im Shop suchenPDF S. 9 |
| 2.09 | Einlaufdüse 180,7 WM10 | 21110502027 | Im Shop suchenPDF S. 9 |
| 2.10 | Ansauggitter | 21110402077 | Im Shop suchenPDF S. 9 |
| 2.11 | Luftklappe WM-L10 (mit Aussparung) | 21110402137 | Im Shop suchenPDF S. 9 |
| 2.11 | Luftklappe WM-L10 (mit Aussparung)Schraube M4 x 10 DIN 912 mit Tuflock | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.12 | Luftklappe WM10 | 21110402127 | Im Shop suchenPDF S. 9 |
| 2.12 | Luftklappe WM10Schraube M4 x 10 DIN 912 mit Tuflock | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.13 | Halteblech für Ansaughaube WM10 | 21110402087 | Im Shop suchenPDF S. 9 |
| 2.14 | Ansaughaubenbügel WM10 | 21110402157 | Im Shop suchenPDF S. 9 |
| 2.15 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 9 |
| 2.15 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 9 |
| 2.16 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.17 | Luftklappenwelle mit Kupplung | 21110402092 | Im Shop suchenPDF S. 9 |
| 2.18 | Luftklappenwelle mit Spannstift | 21110402112 | Im Shop suchenPDF S. 9 |
| 2.19 | Gleitlager-Set | 21110402502 | Im Shop suchenPDF S. 9 |
| 2.20 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 9 |
| 2.20 | StellhebelSchraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.21 | Gelenkkopfstange WM10 - WM30 | 21110402192 | Im Shop suchenPDF S. 9 |
| 2.21 | Gelenkkopfstange WM10 - WM30Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.22 | LuftdruckwächterLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 9 |
| 2.22 | LuftdruckwächterLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 9 |
| 2.23 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 9 |
| 2.24 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 9 |
| 2.25 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 9 |
| 2.26 | Schlauch 4 x 1,75 600 mm lang | 15151824037 | Im Shop suchenPDF S. 9 |

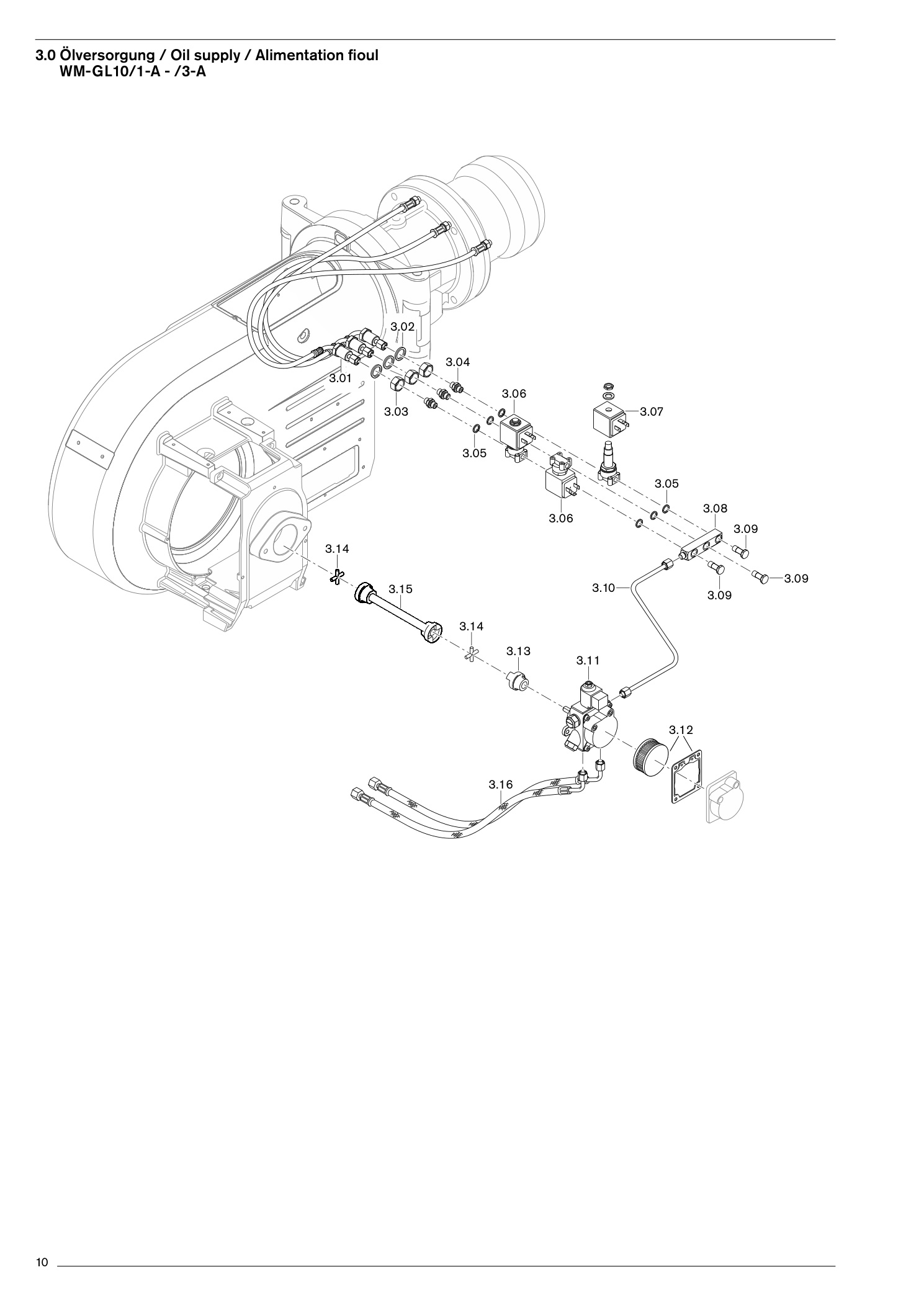

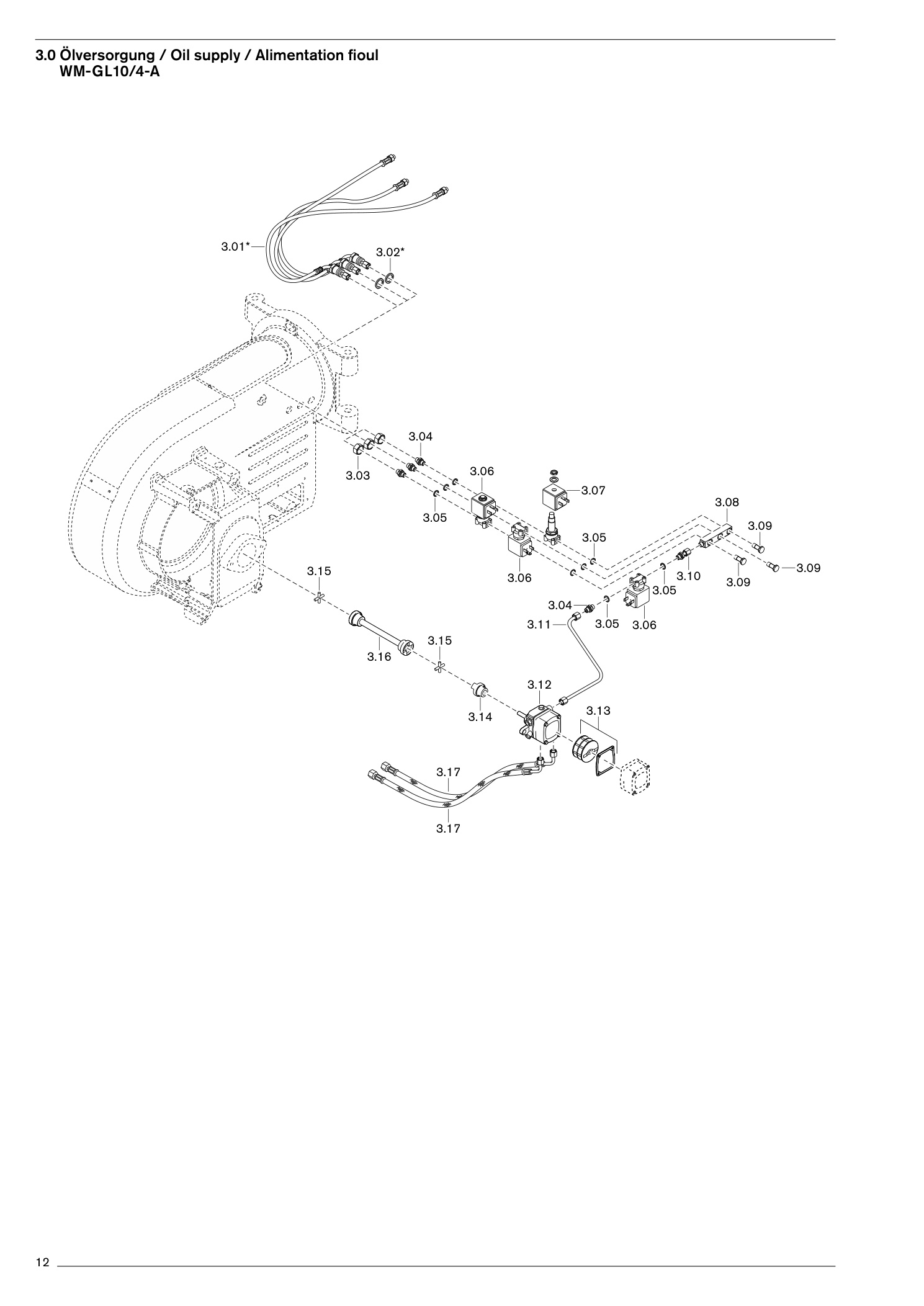

3. Sachgruppe 3
35 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Druckschlauch 490mm lang | 21010110012 | Im Shop suchenPDF S. 11 |
| 3.02 | Scheibe 16,3 x 24 x 3 | 21010410077 | Im Shop suchenPDF S. 11 |
| 3.03 | Sechskantmutter M16 x 1,5 | 21010410087 | Im Shop suchenPDF S. 11 |
| 3.04 | Verschraubung XGE06-LLR G1/8’’ | 452291 | Im Shop suchenPDF S. 11 |
| 3.05 | Dichtring A10 x 13,5 x 1 DIN 7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 3.06 | Magnetventil121Z2323 230V 50Hz/240V 60Hz | 604480 | Im Shop suchenPDF S. 11 |
| 3.07 | Magnetspule483764 T1 230V 50Hz/240V 60Hz | 604453 | Im Shop suchenPDF S. 11 |
| 3.08 | Verteilerstück WM-L10 Ausf. T | 21110413017 | Im Shop suchenPDF S. 11 |
| 3.09 | Hohlschraube G1/8 mit Drosselbl. 0,9 | 21116313032 | Im Shop suchenPDF S. 11 |
| 3.10 | Ölleitung 6 x 1,0 WM-L10-T | 21110406018 | Im Shop suchenPDF S. 11 |
| 3.11 | Pumpe ALV75 WM-L 10/1-A + 2-A-T | 21110406022 | Im Shop suchenPDF S. 11 |
| 3.11 | Pumpe ALV75 WM-L 10/1-A + 2-A-TPumpe ALV95 WM-L 10/3-A-T | 21110406032 | Im Shop suchenPDF S. 11 |
| 3.11 | Pumpe ALV75 WM-L 10/1-A + 2-A-TMagnetspule T80 Suntec 185-254V, 50-60Hz | 604495 | Im Shop suchenPDF S. 11 |
| 3.12 | Filter + Dichtung für Pumpe ALV75 + ALV95 | 601102 | Im Shop suchenPDF S. 11 |
| 3.13 | Pumpenkupplung ø35 x 36 x 8 | 11115109022 | Im Shop suchenPDF S. 11 |
| 3.14 | Kupplungskreuz Gr. 1-40 NBR Perbunan | 11115109017 | Im Shop suchenPDF S. 11 |
| 3.15 | Kupplungsmittelstück 220mm WM-L10 | 21110409012 | Im Shop suchenPDF S. 11 |
| 3.16 | Ölschlauch DN 8 1000lg Kennband schwarz | 491011 | Im Shop suchenPDF S. 11 |
| 3.01 | Druckschlauch 490mm lang | 21010110012 | Im Shop suchenPDF S. 13 |
| 3.02 | Scheibe 16,3 x 24 x 3 | 21010410077 | Im Shop suchenPDF S. 13 |
| 3.03 | Sechskantmutter M16 x 1,5 | 21010410087 | Im Shop suchenPDF S. 13 |
| 3.04 | Verschraubung XGE06-LLR G1/8’’ | 452291 | Im Shop suchenPDF S. 13 |
| 3.05 | Dichtring A10 x 13,5 x 1 DIN 7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.06 | Magnetventil121Z2323 230V 50Hz/240V 60Hz | 604480 | Im Shop suchenPDF S. 13 |
| 3.07 | Magnetspule483764 T1 230V 50Hz/240V 60Hz | 604453 | Im Shop suchenPDF S. 13 |
| 3.08 | Verteilerstück WM-L10 Ausf. T | 21110413017 | Im Shop suchenPDF S. 13 |
| 3.09 | Hohlschraube G1/8 mit Drosselbl. 0,9 | 21116313032 | Im Shop suchenPDF S. 13 |
| 3.10 | Einschraubstutzen 6 x G1/8 x 35 | 11135185022 | Im Shop suchenPDF S. 13 |
| 3.11 | Ölleitung 6 x 1,0 WM-L10-T Pumpe AJ | 21010406078 | Im Shop suchenPDF S. 13 |
| 3.12 | Pumpe AJV6 CE | 21810506012 | Im Shop suchenPDF S. 13 |
| 3.13 | Filter + Dichtung für Pumpe AJ | 601103 | Im Shop suchenPDF S. 13 |
| 3.14 | Pumpenkupplung | 11115109022 | Im Shop suchenPDF S. 13 |
| 3.15 | Kupplungskreuz Gr. 1-40 NBR Perbunan | 11115109017 | Im Shop suchenPDF S. 13 |
| 3.16 | Kupplungsmittelstück 220mm | 21110409012 | Im Shop suchenPDF S. 13 |
| 3.17 | Ölschlauch DN 8 1000lg G3/8’’ | 491011 | Im Shop suchenPDF S. 13 |

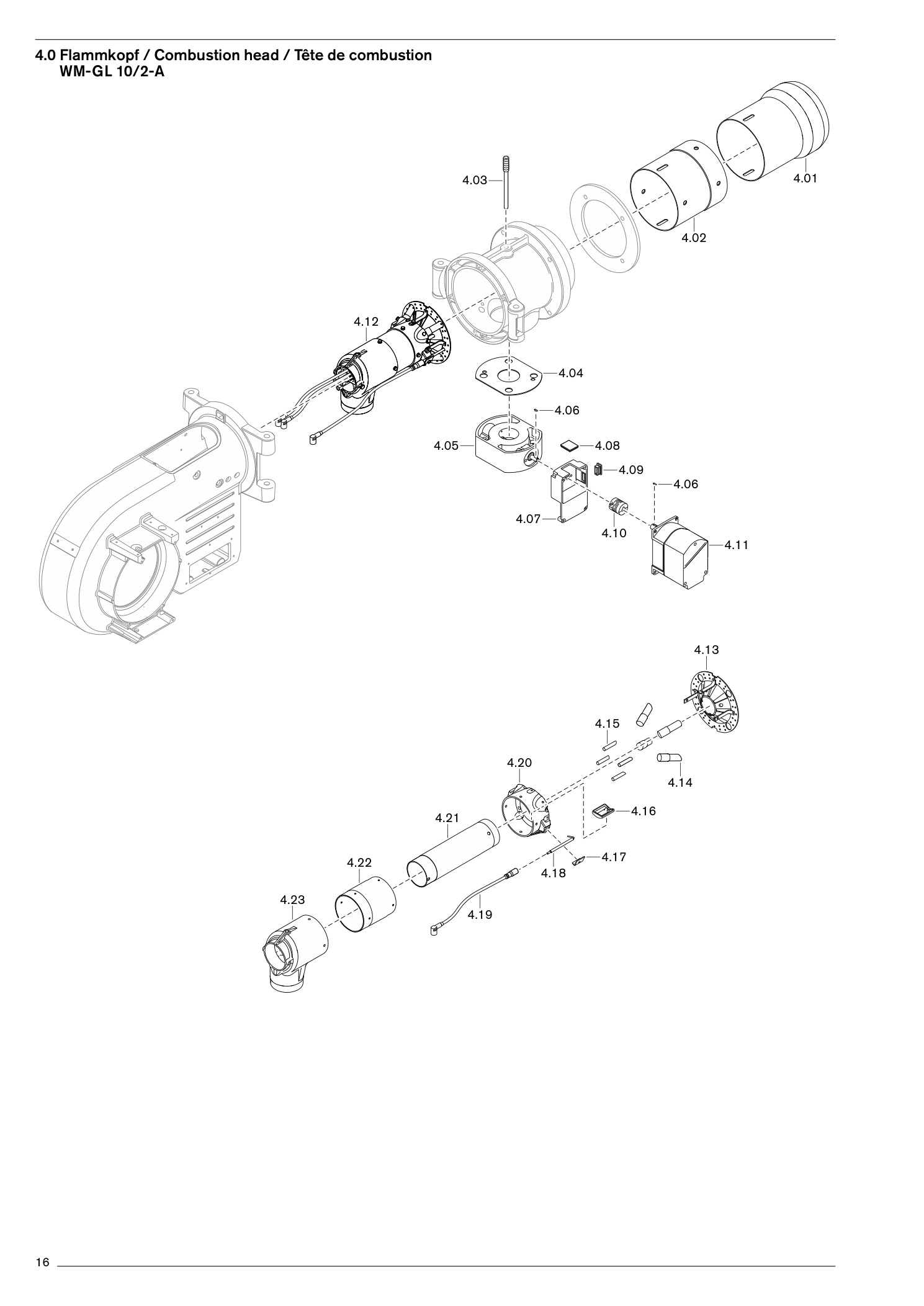

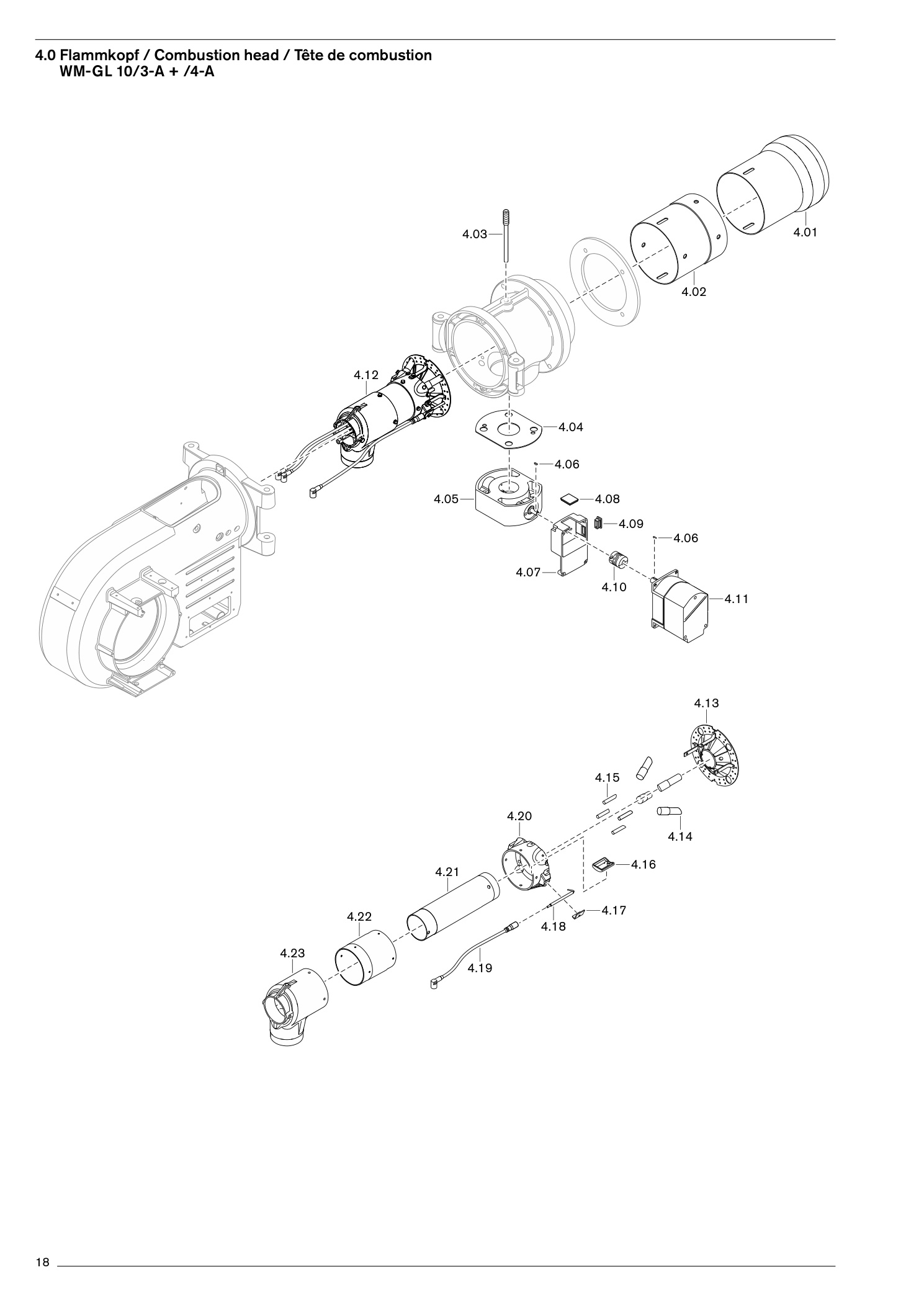

4. Sachgruppe 4
182 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Flammrohr WM-GL10/1 + /2 | 21810414012 | Im Shop suchenPDF S. 15 |
| 4.01 | Flammrohr WM-GL10/1 + /2Flammrohr H1 WM-GL10/1 - /2 | 21810414252 | Im Shop suchenPDF S. 15 |
| 4.02 | Verlängerungsrohrum 100 mm verlängert | 25030314107 | Im Shop suchenPDF S. 15 |
| 4.02 | Verlängerungsrohrum 200 mm verlängert | 25030314117 | Im Shop suchenPDF S. 15 |
| 4.02 | Verlängerungsrohrum 300 mm verlängert | 25030314127 | Im Shop suchenPDF S. 15 |
| 4.03 | Klemmschraube M12 x 56 | 15131601057 | Im Shop suchenPDF S. 15 |
| 4.04 | Dichtung 35 x 115 x 2a | 15110100057 | Im Shop suchenPDF S. 15 |
| 4.05 | Gasdrossel DN25/40 W-FM vormontiert | 21710425012 | Im Shop suchenPDF S. 15 |
| 4.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 4.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 15 |
| 4.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 15 |
| 4.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 4.10 | Federstegkupplung | 21770415107 | Im Shop suchenPDF S. 15 |
| 4.11 | Stellantrieb STE50 1,2 Nm W-FM54 | 651484 | Im Shop suchenPDF S. 15 |
| 4.11 | Stellantrieb STE50 1,2 Nm W-FM54SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 15 |
| 4.12 | Mischgehäuse komplett WM-GL10/1 ZM-T | 21810314072 | Im Shop suchenPDF S. 15 |
| 4.12 | Mischgehäuse komplett WM-GL10/1 ZM-T100 mm verlängert | 21810314632 | Im Shop suchenPDF S. 15 |
| 4.12 | Mischgehäuse komplett WM-GL10/1 ZM-T200 mm verlängert | 21810314642 | Im Shop suchenPDF S. 15 |
| 4.12 | Mischgehäuse komplett WM-GL10/1 ZM-T300 mm verlängert | 21810314652 | Im Shop suchenPDF S. 15 |
| 4.13 | Stauscheibe komplett WM-GL10/1 | 21810314032 | Im Shop suchenPDF S. 15 |
| 4.14 | Düsenrohr 15 x 1,25 x 47 | 21810414137 | Im Shop suchenPDF S. 15 |
| 4.15 | Mittengasrohr WM-GL10/1 8 x 1 x 42,5 | 21810314077 | Im Shop suchenPDF S. 15 |
| 4.16 | Tropfschale | 21810414177 | Im Shop suchenPDF S. 15 |
| 4.17 | Klemmstück | 21810414247 | Im Shop suchenPDF S. 15 |
| 4.18 | Zündelektrode Isolator 6 x 80 | 23220014217 | Im Shop suchenPDF S. 15 |
| 4.19 | Zündleitung 600 mm | 21810411022 | Im Shop suchenPDF S. 15 |
| 4.19 | Zündleitung 600 mm700 mm | 21810411032 | Im Shop suchenPDF S. 15 |
| 4.19 | Zündleitung 600 mm800 mm | 21810411042 | Im Shop suchenPDF S. 15 |
| 4.19 | Zündleitung 600 mm900 mm | 21810411052 | Im Shop suchenPDF S. 15 |
| 4.20 | Verteilerring | 21810414117 | Im Shop suchenPDF S. 15 |
| 4.21 | Mischrohr innen 70 x 211,5 | 21810414107 | Im Shop suchenPDF S. 15 |
| 4.21 | Mischrohr innen 70 x 211,5100 mm verlängert | 21810414607 | Im Shop suchenPDF S. 15 |
| 4.21 | Mischrohr innen 70 x 211,5200 mm verlängert | 21810414617 | Im Shop suchenPDF S. 15 |
| 4.21 | Mischrohr innen 70 x 211,5300 mm verlängert | 21810414627 | Im Shop suchenPDF S. 15 |
| 4.22 | Mischrohr außen 90 x 93 | 21810414097 | Im Shop suchenPDF S. 15 |
| 4.22 | Mischrohr außen 90 x 93100 mm verlängert | 21810414637 | Im Shop suchenPDF S. 15 |
| 4.22 | Mischrohr außen 90 x 93200 mm verlängert | 21810414647 | Im Shop suchenPDF S. 15 |
| 4.22 | Mischrohr außen 90 x 93300 mm verlängert | 21810414657 | Im Shop suchenPDF S. 15 |
| 4.23 | Mischgehäuse | 21810414087 | Im Shop suchenPDF S. 15 |
| 4.01 | Flammrohr WM-GL10/1 + /2 | 21810414012 | Im Shop suchenPDF S. 17 |
| 4.01 | Flammrohr WM-GL10/1 + /2H1 WM-GL10/1 - /2 | 21810414252 | Im Shop suchenPDF S. 17 |
| 4.02 | Verlängerungsrohrum 100 mm verlängert | 25030314107 | Im Shop suchenPDF S. 17 |
| 4.02 | Verlängerungsrohrum 200 mm verlängert | 25030314117 | Im Shop suchenPDF S. 17 |
| 4.02 | Verlängerungsrohrum 300 mm verlängert | 25030314127 | Im Shop suchenPDF S. 17 |
| 4.03 | Klemmschraube M12 x 56 | 15131601057 | Im Shop suchenPDF S. 17 |
| 4.04 | Dichtung 35 x 115 x 2a | 15110100057 | Im Shop suchenPDF S. 17 |
| 4.05 | Gasdrossel DN40 W-FM vormontiert | 25130425012 | Im Shop suchenPDF S. 17 |
| 4.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 17 |
| 4.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 17 |
| 4.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.10 | Federstegkupplung | 21770415107 | Im Shop suchenPDF S. 17 |
| 4.11 | Stellantrieb STE50 1,2 Nm W-FM54 | 651484 | Im Shop suchenPDF S. 17 |
| 4.11 | Stellantrieb STE50 1,2 Nm W-FM54SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 17 |
| 4.12 | Mischgehäuse komplett WM-GL10/2 ZM-T | 21810414102 | Im Shop suchenPDF S. 17 |
| 4.12 | Mischgehäuse komplett WM-GL10/2 ZM-T100 mm verlängert | 21810414722 | Im Shop suchenPDF S. 17 |
| 4.12 | Mischgehäuse komplett WM-GL10/2 ZM-T200 mm verlängert | 21810414732 | Im Shop suchenPDF S. 17 |
| 4.12 | Mischgehäuse komplett WM-GL10/2 ZM-T300 mm verlängert | 21810414742 | Im Shop suchenPDF S. 17 |
| 4.13 | Stauscheibe komplett WM-GL10/2 | 21810414042 | Im Shop suchenPDF S. 17 |
| 4.14 | Düsenrohr 15 x 1,25 x 47 | 21810414137 | Im Shop suchenPDF S. 17 |
| 4.15 | Mittengasrohr 8 x 1 x 42,5 | 21810414147 | Im Shop suchenPDF S. 17 |
| 4.16 | Tropfschale | 21810414177 | Im Shop suchenPDF S. 17 |
| 4.17 | Klemmstück | 21810414247 | Im Shop suchenPDF S. 17 |
| 4.18 | Zündelektrode Isolator 6 x 80 | 23220014217 | Im Shop suchenPDF S. 17 |
| 4.19 | Zündleitung 600 mm | 21810411022 | Im Shop suchenPDF S. 17 |
| 4.19 | Zündleitung 600 mm700 mm | 21810411032 | Im Shop suchenPDF S. 17 |
| 4.19 | Zündleitung 600 mm800 mm | 21810411042 | Im Shop suchenPDF S. 17 |
| 4.19 | Zündleitung 600 mm900 mm | 21810411052 | Im Shop suchenPDF S. 17 |
| 4.20 | Verteilerring | 21810414117 | Im Shop suchenPDF S. 17 |
| 4.21 | Mischrohr innen 70 x 211,5 | 21810414107 | Im Shop suchenPDF S. 17 |
| 4.21 | Mischrohr innen 70 x 211,5100 mm verlängert | 21810414607 | Im Shop suchenPDF S. 17 |
| 4.21 | Mischrohr innen 70 x 211,5200 mm verlängert | 21810414617 | Im Shop suchenPDF S. 17 |
| 4.21 | Mischrohr innen 70 x 211,5300 mm verlängert | 21810414627 | Im Shop suchenPDF S. 17 |
| 4.22 | Mischrohr außen 90 x 93 | 21810414097 | Im Shop suchenPDF S. 17 |
| 4.22 | Mischrohr außen 90 x 93100 mm verlängert | 21810414637 | Im Shop suchenPDF S. 17 |
| 4.22 | Mischrohr außen 90 x 93200 mm verlängert | 21810414647 | Im Shop suchenPDF S. 17 |
| 4.22 | Mischrohr außen 90 x 93300 mm verlängert | 21810414657 | Im Shop suchenPDF S. 17 |
| 4.23 | Mischgehäuse | 21810414087 | Im Shop suchenPDF S. 17 |
| 4.01 | Flammrohr WM-GL10/3 | 21810514012 | Im Shop suchenPDF S. 19 |
| 4.01 | Flammrohr WM-GL10/3H1 WM-GL10/3 | 21810514302 | Im Shop suchenPDF S. 19 |
| 4.01 | Flammrohr WM-GL10/3WM-GL10/4 | 21810514502 | Im Shop suchenPDF S. 19 |
| 4.01 | Flammrohr WM-GL10/3H1 WM-GL10/4 | 21810514532 | Im Shop suchenPDF S. 19 |
| 4.02 | Verlängerungsrohrum 100 mm verlängert | 15051814057 | Im Shop suchenPDF S. 19 |
| 4.02 | Verlängerungsrohrum 200 mm verlängert | 15051814067 | Im Shop suchenPDF S. 19 |
| 4.02 | Verlängerungsrohrum 300 mm verlängert | 15051814077 | Im Shop suchenPDF S. 19 |
| 4.03 | Klemmschraube M12 x 75 | 15151801077 | Im Shop suchenPDF S. 19 |
| 4.04 | Dichtung 55 x 165 x 2 | 15151800127 | Im Shop suchenPDF S. 19 |
| 4.05 | Gasdrossel DN50 mit Zwischengehäuse | 21730425022 | Im Shop suchenPDF S. 19 |
| 4.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 4.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 19 |
| 4.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 19 |
| 4.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 4.10 | Federstegkupplung | 21770415107 | Im Shop suchenPDF S. 19 |
| 4.11 | Stellantrieb STE50 1,2 Nm W-FM54 | 651484 | Im Shop suchenPDF S. 19 |
| 4.11 | Stellantrieb STE50 1,2 Nm W-FM54SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 19 |
| 4.12 | Mischgehäuse komplett | 21810514082 | Im Shop suchenPDF S. 19 |
| 4.12 | Mischgehäuse komplett100 mm verlängert | 21810514692 | Im Shop suchenPDF S. 19 |
| 4.12 | Mischgehäuse komplett200 mm verlängert | 21810514702 | Im Shop suchenPDF S. 19 |
| 4.12 | Mischgehäuse komplett300 mm verlängert | 21810514712 | Im Shop suchenPDF S. 19 |
| 4.13 | Stauscheibe komplett | 21810514042 | Im Shop suchenPDF S. 19 |
| 4.14 | Düsenrohr 18 x 1 x 60 | 21810514167 | Im Shop suchenPDF S. 19 |
| 4.15 | Mittengasrohr 8 x 1 x 41,5 | 21810514107 | Im Shop suchenPDF S. 19 |
| 4.16 | Tropfschale | 21810414177 | Im Shop suchenPDF S. 19 |
| 4.17 | Klemmstück | 21810414247 | Im Shop suchenPDF S. 19 |
| 4.18 | Zündelektrode Isolator 6 x 80 | 23220014217 | Im Shop suchenPDF S. 19 |
| 4.19 | Zündleitung600 mm | 21810411022 | Im Shop suchenPDF S. 19 |
| 4.19 | Zündleitung700 mm | 21810411032 | Im Shop suchenPDF S. 19 |
| 4.19 | Zündleitung800 mm | 21810411042 | Im Shop suchenPDF S. 19 |
| 4.19 | Zündleitung900 mm | 21810411052 | Im Shop suchenPDF S. 19 |
| 4.20 | Verteilerring | 21810514037 | Im Shop suchenPDF S. 19 |
| 4.21 | Mischrohr innen 70 x 252,5 | 21810514077 | Im Shop suchenPDF S. 19 |
| 4.21 | Mischrohr innen 70 x 252,5100 mm verlängert | 21810514607 | Im Shop suchenPDF S. 19 |
| 4.21 | Mischrohr innen 70 x 252,5200 mm verlängert | 21810514617 | Im Shop suchenPDF S. 19 |
| 4.21 | Mischrohr innen 70 x 252,5300 mm verlängert | 21810514627 | Im Shop suchenPDF S. 19 |
| 4.22 | Mischrohr außen 100 x 111,5 | 21810514067 | Im Shop suchenPDF S. 19 |
| 4.22 | Mischrohr außen 100 x 111,5100 mm verlängert | 21810514637 | Im Shop suchenPDF S. 19 |
| 4.22 | Mischrohr außen 100 x 111,5200 mm verlängert | 21810514647 | Im Shop suchenPDF S. 19 |
| 4.22 | Mischrohr außen 100 x 111,5300 mm verlängert | 21810514657 | Im Shop suchenPDF S. 19 |
| 4.23 | Mischgehäuse | 21810514027 | Im Shop suchenPDF S. 19 |

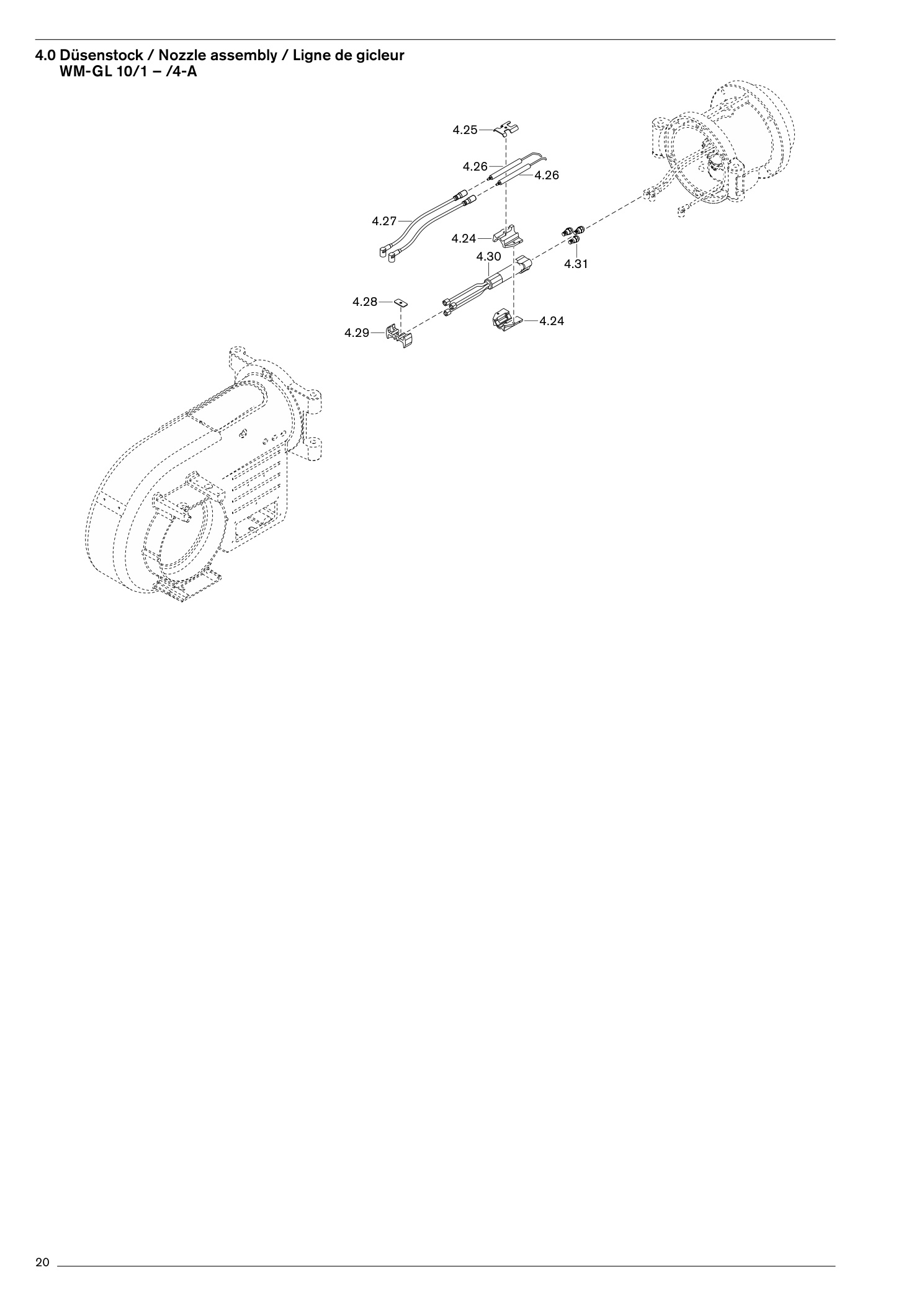

| 4.24 | Elektrodenhalter | 21810414027 | Im Shop suchenPDF S. 21 |
| 4.25 | Halter für Zündgasrohr / Elektroden | 21810414037 | Im Shop suchenPDF S. 21 |
| 4.26 | Zündelektrode | 21110410047 | Im Shop suchenPDF S. 21 |
| 4.27 | Zündleitung500 mm | 21110411042 | Im Shop suchenPDF S. 21 |
| 4.27 | Zündleitung600 mm | 21110411052 | Im Shop suchenPDF S. 21 |
| 4.27 | Zündleitung700 mm | 21820411072 | Im Shop suchenPDF S. 21 |
| 4.27 | Zündleitung800 mm | 21820411082 | Im Shop suchenPDF S. 21 |
| 4.28 | Befestigungsblech WM-GL10 | 21810414047 | Im Shop suchenPDF S. 21 |
| 4.29 | Haltering WM-GL10 | 21810414017 | Im Shop suchenPDF S. 21 |
| 4.30 | Düsenstock WM-GL10/1 + /2 ZM-T | 21810414062 | Im Shop suchenPDF S. 21 |
| 4.30 | Düsenstock WM-GL10/1 + /2 ZM-TWM-GL10/3 + /4 ZM-T | 21810514062 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 0,85 GPH Fluidics | 602061 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 1,00 GPH Fluidics | 602062 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 1,10 GPH Fluidics | 602063 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 1,25 GPH Fluidics | 602064 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 1,35 GPH Fluidics | 602065 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 1,50 GPH Fluidics | 602066 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 1,65 GPH Fluidics | 602067 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 1,75 GPH Fluidics | 602068 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 2,00 GPH Fluidics | 602069 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 2,25 GPH Fluidics | 602058 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 2,50 GPH Fluidics | 602059 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 2,75 GPH Fluidics | 602082 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 3,00 GPH Fluidics | 602083 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 3,50 GPH Fluidics | 602084 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 4,00 GPH Fluidics | 602085 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 4,50 GPH Fluidics | 602086 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 5,00 GPH Fluidics | 602087 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 5,50 GPH Fluidics | 602088 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 6,00 GPH Fluidics | 602089 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 6,50 GPH Fluidics | 602090 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 7,00 GPH Fluidics | 602091 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 7,50 GPH Fluidics | 602092 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 8,00 GPH Fluidics | 602093 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 9,00 GPH Fluidics | 602094 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 45° 10,00 GPH Fluidics | 602095 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 0,85 GPH Steinen | 612206 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 1,00 GPH Steinen | 612207 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 1,10 GPH Steinen | 612208 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 1,25 GPH Steinen | 612210 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 1,35 GPH Steinen | 612211 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 1,50 GPH Steinen | 612212 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 1,65 GPH Steinen | 612213 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 1,75 GPH Steinen | 612214 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 2,00 GPH Steinen | 612216 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 2,25 GPH Steinen | 612217 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 2,50 GPH Steinen | 612251 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 2,75 GPH Steinen | 612218 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 3,00 GPH Steinen | 612219 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 3,50 GPH Steinen | 612220 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 4,00 GPH Steinen | 612221 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 4,50 GPH Steinen | 612222 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 5,00 GPH Steinen | 612223 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 5,50 GPH Steinen | 612224 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 6,00 GPH Steinen | 612225 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 6,50 GPH Steinen | 612226 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 7,00 GPH Steinen | 612227 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 7,50 GPH Steinen | 612228 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 8,00 GPH Steinen | 612229 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 9,00 GPH Steinen | 612231 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 10,00 GPH Steinen | 612233 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 11,00 GPH Steinen | 612234 | Im Shop suchenPDF S. 21 |
| 4.31 | ÖldüsenS 60° 12,00 GPH Steinen | 612235 | Im Shop suchenPDF S. 21 |
5. Sachgruppe 5
118 Ersatzteil-Zuordnungen

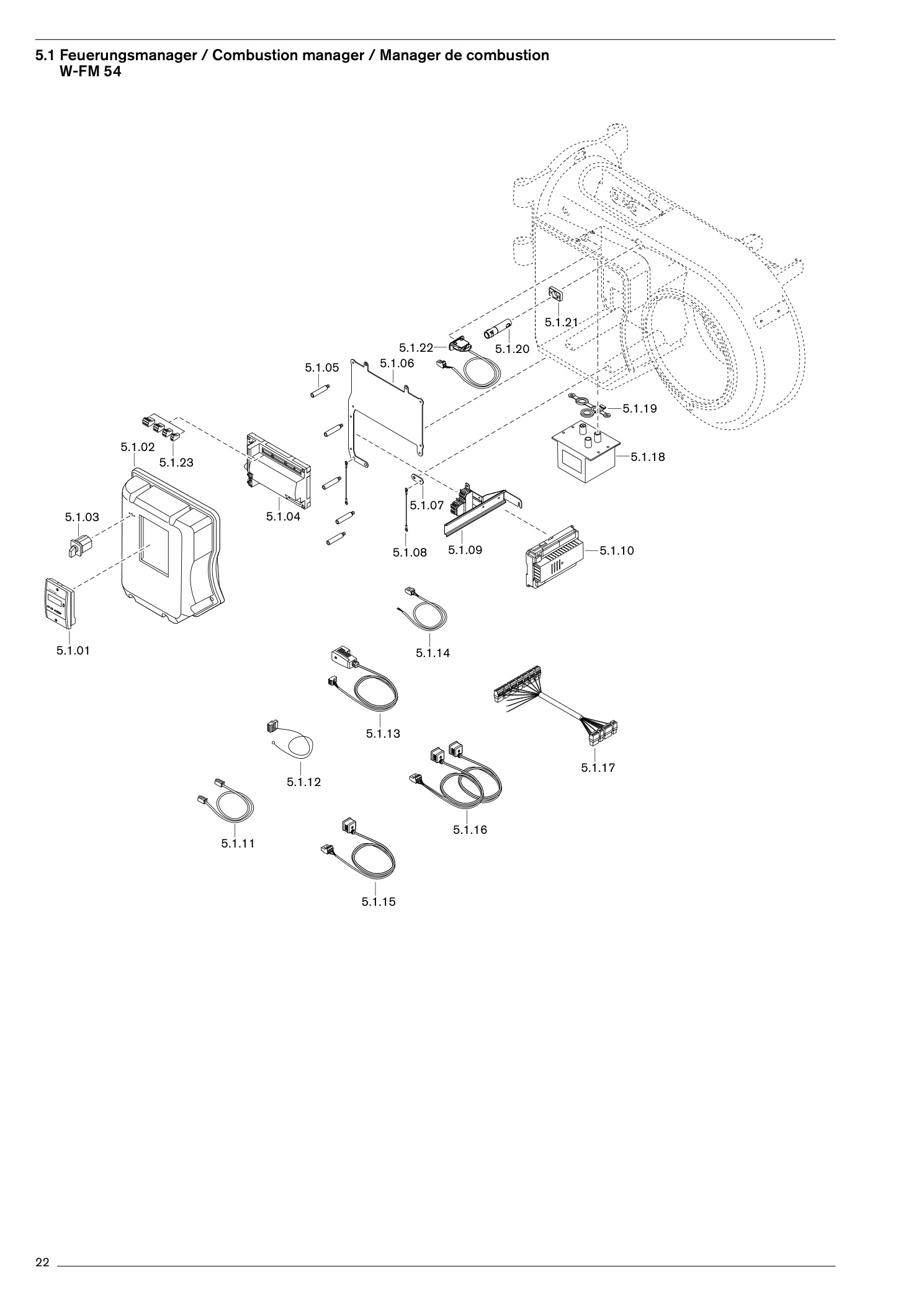

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1.01 | ABE für W-FM 54 | 600408 | Im Shop suchenPDF S. 23 |
| 5.1.02 | Abdeckhaube komplettABE eingebaut | 21810412042 | Im Shop suchenPDF S. 23 |
| 5.1.02 | Abdeckhaube komplettABE extern | 21110412022 | Im Shop suchenPDF S. 23 |
| 5.1.03 | Schalter für Brennstoffumschaltung | 700397 | Im Shop suchenPDF S. 23 |
| 5.1.03 | Schalter für BrennstoffumschaltungHinweisschild Brennstoffumschaltung Deutsch | 20100011007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 5.1.04 | Feuerungsmanager W-FM 54 230V 50-60Hz | 600412 | Im Shop suchenPDF S. 23 |
| 5.1.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 23 |
| 5.1.06 | Montageplatte WM10 für W-FM 54 | 21810412017 | Im Shop suchenPDF S. 23 |
| 5.1.07 | Platte für Befestigungsseil | 21810412037 | Im Shop suchenPDF S. 23 |
| 5.1.08 | Befestigungsseil für Abdeckhaube | 21810412027 | Im Shop suchenPDF S. 23 |
| 5.1.09 | Einbauklemmleiste 6-polig komplett | 21831412042 | Im Shop suchenPDF S. 23 |
| 5.1.10 | Umschalteinheit 230V AGM 60.2A9 | 600427 | Im Shop suchenPDF S. 23 |
| 5.1.11 | Steckerkabel ABE-W-FM2 m | 600406 | Im Shop suchenPDF S. 23 |
| 5.1.11 | Steckerkabel ABE-W-FM10 m | 600407 | Im Shop suchenPDF S. 23 |
| 5.1.12 | Anschlußlitze W-FMfür Netz/Sicherheitskette | 21770612482 | Im Shop suchenPDF S. 23 |
| 5.1.13 | Steckerkabel W-FM 54 fürGasdruckwächter-min / -DK | 21710426022 | Im Shop suchenPDF S. 23 |
| 5.1.13 | Steckerkabel W-FM 54 fürDMV | 21810426012 | Im Shop suchenPDF S. 23 |
| 5.1.14 | SteckerkabelLuftdruckwächter X3-02 | 21770612032 | Im Shop suchenPDF S. 23 |
| 5.1.15 | Steckdose W-FMMagnetventil Stufe 3 X7-02 | 21130612032 | Im Shop suchenPDF S. 23 |
| 5.1.15 | Steckdose W-FMSicherheitsmagnetventil X8-03 | 21130612052 | Im Shop suchenPDF S. 23 |
| 5.1.16 | Steckerkabelmit Stecker X8-02 für Magnetventil Pumpe | 21110412042 | Im Shop suchenPDF S. 23 |
| 5.1.17 | Steckerkabel W-FM54Umschalteinheit AGM | 21831412012 | Im Shop suchenPDF S. 23 |
| 5.1.18 | ZündgerätTyp W-ZG03 230V mit W-FM Stecker | 21820411052 | Im Shop suchenPDF S. 23 |
| 5.1.19 | Dichtung für Zündgerät 3-polig | 21820411017 | Im Shop suchenPDF S. 23 |
| 5.1.20 | Flammenfühler QRA2 (UV-Zelle) | 600501 | Im Shop suchenPDF S. 23 |
| 5.1.20 | Flammenfühler QRA2 (UV-Zelle)Bride | 600601 | Im Shop suchenPDF S. 23 |
| 5.1.21 | Flansch für QRA2 | 600602 | Im Shop suchenPDF S. 23 |
| 5.1.22 | Endschalter komplett | 21110401062 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX3-05 Gebläse, Alarm | 716410 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX5-01 Min. Wächter | 716307 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX5-02 Max. Wächter | 716308 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX6-03 Sicherheitsventil | 716312 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX8-02 Hubmagnet | 716317 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX8-03 Öl Ventil 1 | 716318 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX8-04 Brennstoffwahl 1 | 716411 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX9-04 Brennstoffwahl 0 | 716418 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerQRB,QRC, Ionisation | 716413 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX10-06 Flammenfühler QRA | 716414 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX22-02 Stecker für Gasarm. | 716365 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX24-04 Gas V1 V2 | 716450 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX24-05 PV Gas | 716452 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX24-06 SV Gas | 716454 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX31-01 Netz, Brennstoffwahl | 716455 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX31-02 Brennstoffwahl | 716456 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX32-01 Verbind.W-FM-Ventile | 716457 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX32-02 Leistungsregler | 716458 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX64 Reserve 4-20mA | 716416 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX74 Verbindung Frequenzumformer | 716417 | Im Shop suchenPDF S. 23 |
| 5.1.23 | W-FM SteckerX75 Brennstoffzähler | 716415 | Im Shop suchenPDF S. 23 |
| 5.2.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 25 |
| 5.2.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 25 |
| 5.2.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, KRO, SLO) | 600441 | Im Shop suchenPDF S. 25 |
| 5.2.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, D, TR, RO, BG) | 600442 | Im Shop suchenPDF S. 25 |
| 5.2.02 | Steckerkabel W-FM…ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 25 |
| 5.2.02 | Steckerkabel W-FM…ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 25 |
| 5.2.02 | Steckerkabel W-FM…ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 5.2.02 | Steckerkabel W-FM…ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 25 |
| 5.2.03 | Abdeckhaube WM10für W-FM ABE eingeb. | 21110412012 | Im Shop suchenPDF S. 25 |
| 5.2.03 | Abdeckhaube WM10für W-FM ABE extern | 21110412022 | Im Shop suchenPDF S. 25 |

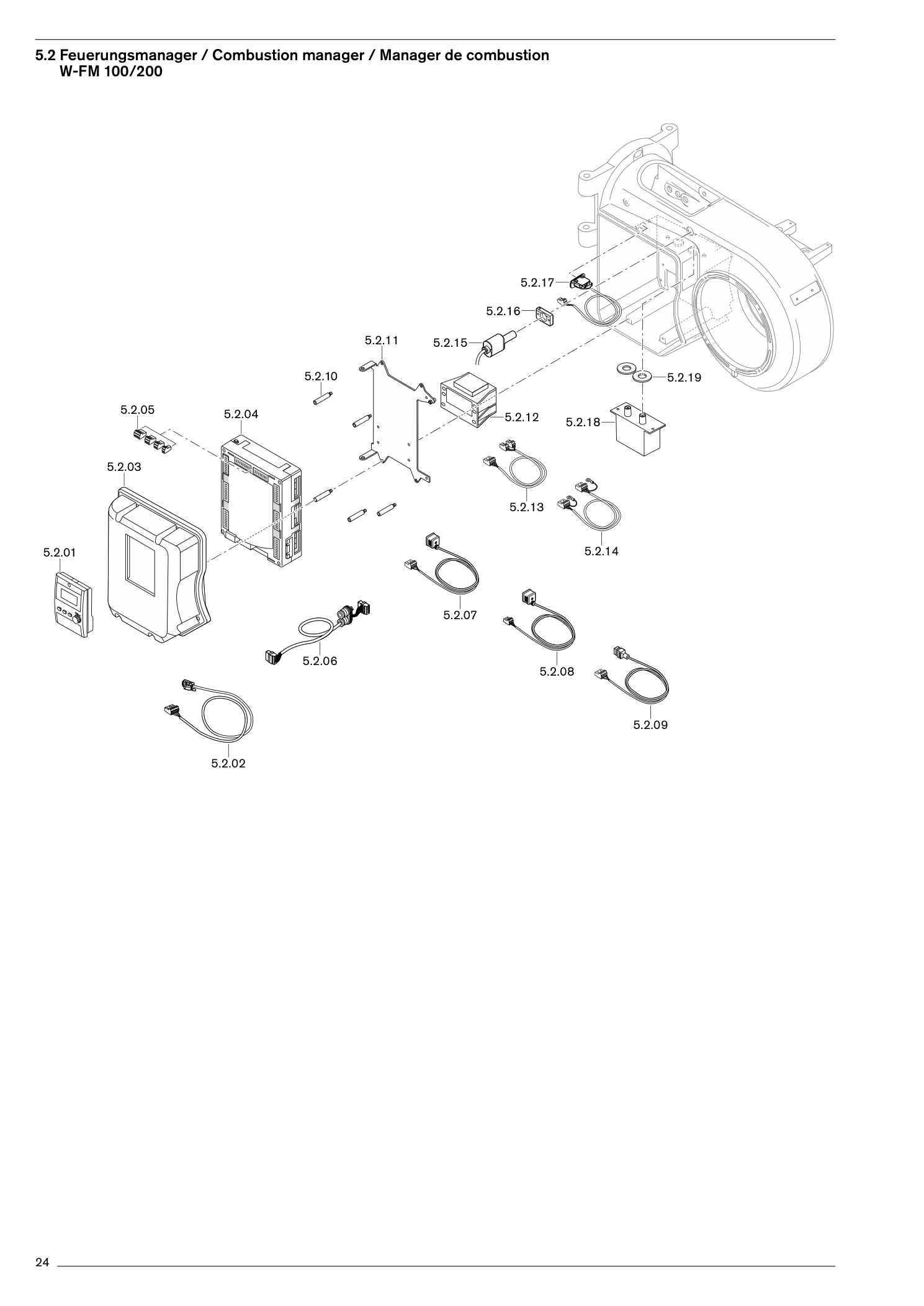

| 5.2.04 | Feuerungsmanager 230V; 50-60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 25 |
| 5.2.04 | Feuerungsmanager 230V; 50-60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 25 |
| 5.2.04 | Feuerungsmanager 230V; 50-60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 5.2.05 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX10.02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 25 |
| 5.2.05 | W-FM SteckerX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 25 |
| 5.2.06 | SteckerkabelW-FM zu SQM... Luftregler | 21760512212 | Im Shop suchenPDF S. 25 |
| 5.2.06 | SteckerkabelSQM4... zu SQM4... 1200 mm | 21760512102 | Im Shop suchenPDF S. 25 |
| 5.2.07 | Steckdose mit W-FM Stecker X8-02 (Stufe 1) | 21130612012 | Im Shop suchenPDF S. 25 |
| 5.2.08 | Steckdosemit W-FM Stecker X7-01 (Stufe 2) | 21130612022 | Im Shop suchenPDF S. 25 |
| 5.2.08 | Steckdosemit W-FM Stecker X7-02 (Stufe 3) | 21130612032 | Im Shop suchenPDF S. 25 |
| 5.2.09 | Steckerkabel mit W-FM Stecker X8-03 | 21110412072 | Im Shop suchenPDF S. 25 |
| 5.2.10 | Stehbolzen Abdeckhaube W-FM WM10 | 21110412037 | Im Shop suchenPDF S. 25 |
| 5.2.11 | Montageplatte WM10 für W-FM | 21110412057 | Im Shop suchenPDF S. 25 |
| 5.2.12 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 5.2.13 | Steckerkabel W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 25 |
| 5.2.14 | Steckerkabel W-FM WM10 Trafo 12-0-12V | 21710412012 | Im Shop suchenPDF S. 25 |
| 5.2.15 | Flammenfühler QRI B2.B180B | 600652 | Im Shop suchenPDF S. 25 |
| 5.2.16 | Flansch für Flammenfühler QRI | 21770612097 | Im Shop suchenPDF S. 25 |
| 5.2.17 | Endschalter WM10 | 21110401062 | Im Shop suchenPDF S. 25 |
| 5.2.18 | Zündgerät Typ W-ZG03 230V | 21820411052 | Im Shop suchenPDF S. 25 |
| 5.2.19 | Dichtring für Zündgerät W-ZG03 | 21820411017 | Im Shop suchenPDF S. 25 |
6. Sachgruppe 6
63 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|

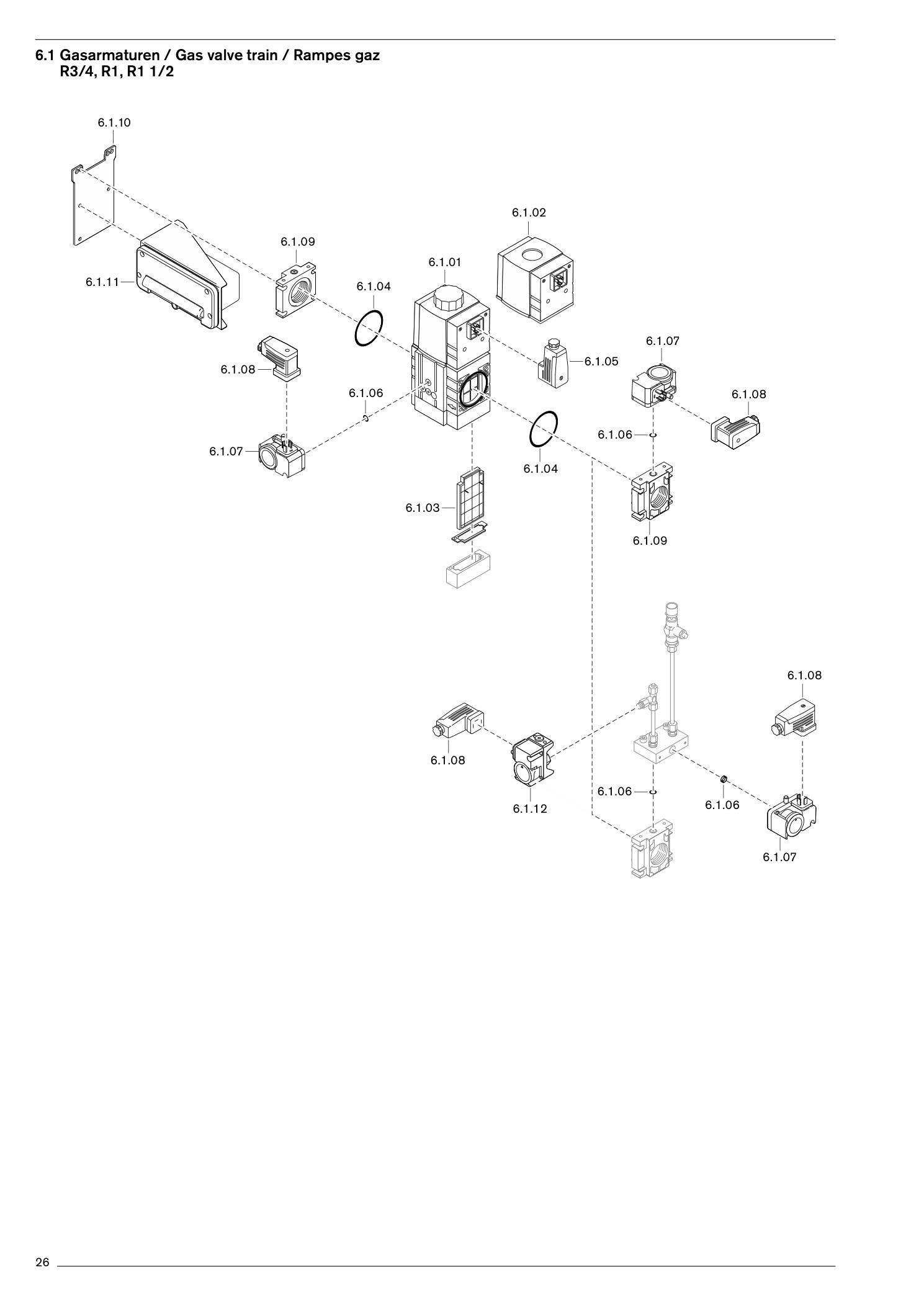

| 6.1.01 | MehrfachstellgerätW-MF 507; 230V | 625001 | Im Shop suchenPDF S. 27 |
| 6.1.01 | MehrfachstellgerätW-MF 512; 230V | 625003 | Im Shop suchenPDF S. 27 |
| 6.1.02 | Magnet komplettW-MF 507 Nr. 032P; 230V | 605255 | Im Shop suchenPDF S. 27 |
| 6.1.02 | Magnet komplettW-MF 512 Nr. 042P; 230V | 605257 | Im Shop suchenPDF S. 27 |
| 6.1.03 | Filtereinsatz mit DichtungW-MF | 507605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 6.1.03 | Filtereinsatz mit DichtungW-MF | 512605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 6.1.04 | O-Ring 75 x 3,5 | 445520 | Im Shop suchenPDF S. 27 |
| 6.1.05 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 27 |
| 6.1.06 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 6.1.07 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 27 |
| 6.1.07 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 27 |
| 6.1.07 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 27 |
| 6.1.08 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 27 |
| 6.1.09 | FlanschDMV 507 Rp 3/4 | 605227 | Im Shop suchenPDF S. 27 |
| 6.1.09 | FlanschDMV 512 Rp 1 | 605228 | Im Shop suchenPDF S. 27 |
| 6.1.09 | FlanschDMV 520 Rp 1 1/2 | 605230 | Im Shop suchenPDF S. 27 |
| 6.1.10 | Montageplattefür Klemmk.W-FM gen. | 507217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 6.1.10 | Montageplattefür Klemmk.W-FM gen. | 512217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 6.1.11 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 27 |
| 6.1.11 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 27 |
| 6.1.12 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 27 |
| 6.1.12 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 27 |
| 6.1.12 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 27 |

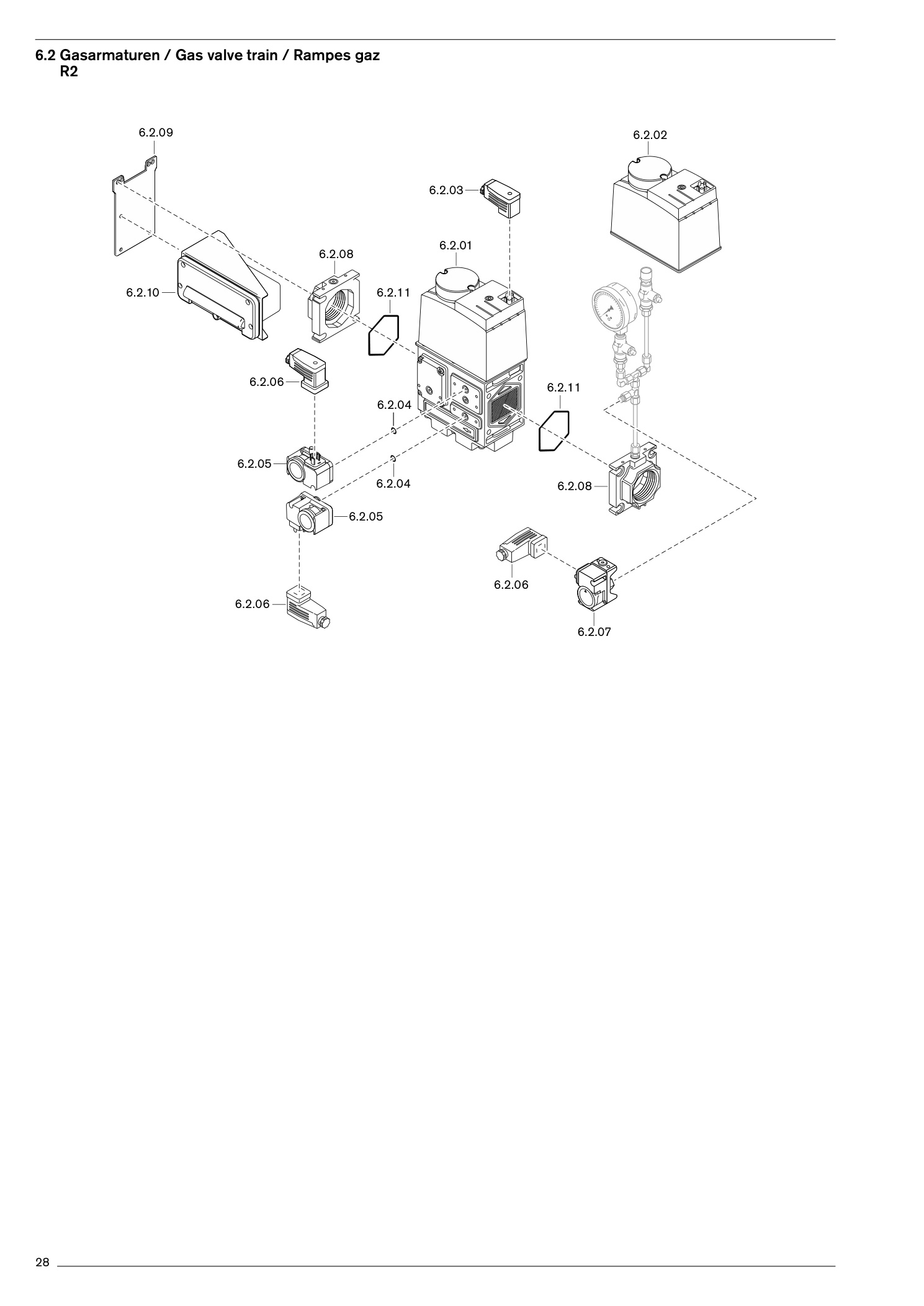

| 6.2.01 | Magnetventil DMV 525/12; 220-240V | 625040 | Im Shop suchenPDF S. 29 |
| 6.2.02 | Magnet DMV525/12 220-240V (Bis 06/2010) | 625022 | Im Shop suchenPDF S. 29 |
| 6.2.02 | Magnet DMV525/12 220-240V (Bis 06/2010)Magnet DMV525/12 220-240V (Ab 07/2010) | 625038 | Im Shop suchenPDF S. 29 |
| 6.2.03 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 29 |
| 6.2.04 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 6.2.05 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 29 |
| 6.2.05 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 29 |
| 6.2.05 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 29 |
| 6.2.06 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 29 |
| 6.2.07 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 29 |
| 6.2.07 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 29 |
| 6.2.07 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 29 |
| 6.2.08 | Flansch komplettRp 1 1/2 DMV 525/12 | 625030 | Im Shop suchenPDF S. 29 |
| 6.2.08 | Flansch komplettRp 2 DMV 525/12 | 625031 | Im Shop suchenPDF S. 29 |
| 6.2.09 | Montageplatte für Klemmk.W-FM gen. DMV | 21730426107 | Im Shop suchenPDF S. 29 |
| 6.2.10 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 29 |
| 6.2.10 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 29 |
| 6.2.11 | Dichtungsset für Flansch | 625033 | Im Shop suchenPDF S. 29 |

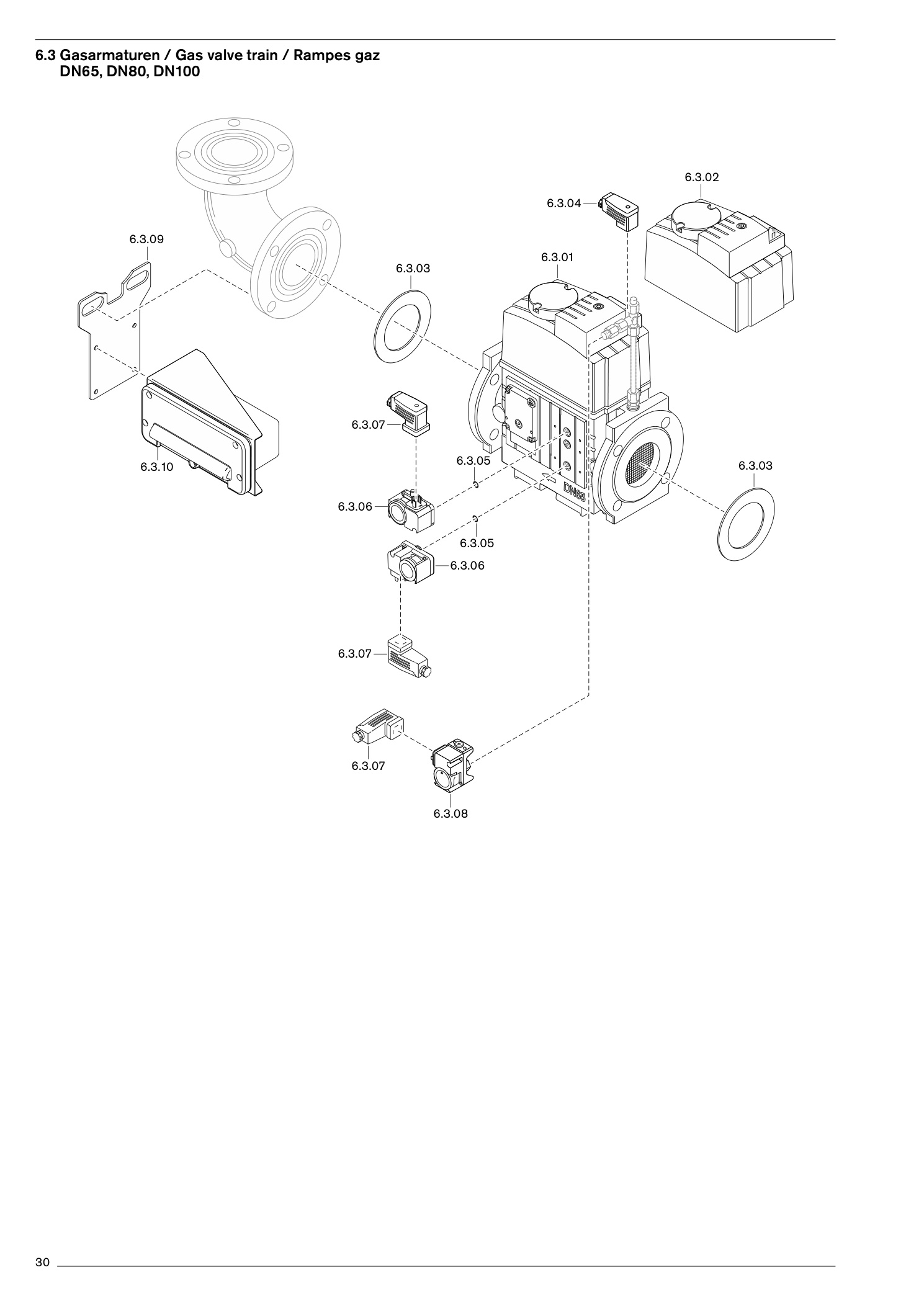

| 6.3.01 | MagnetventilDMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 31 |
| 6.3.01 | MagnetventilDMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 31 |
| 6.3.01 | MagnetventilDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 31 |
| 6.3.02 | Magnet komplett5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 31 |
| 6.3.02 | Magnet komplett5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 31 |
| 6.3.02 | Magnet komplett5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 31 |
| 6.3.03 | Dichtring77 x 127 x 2 (DN 65) | 441861 | Im Shop suchenPDF S. 31 |
| 6.3.03 | Dichtring90 x 142 x 2 (DN 80) | 441044 | Im Shop suchenPDF S. 31 |
| 6.3.03 | Dichtring115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 31 |
| 6.3.04 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 31 |
| 6.3.05 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 6.3.06 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 31 |
| 6.3.06 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 31 |
| 6.3.06 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 31 |
| 6.3.07 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 31 |
| 6.3.08 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 31 |
| 6.3.08 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 31 |
| 6.3.08 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 31 |
| 6.3.09 | Montageplatte Klemmk. W-FM bis DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 6.3.10 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 31 |
| 6.3.10 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 31 |
| 6.3.11 | Leiterplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
