Weishaupt Brenner WM-G50 Ausf. ZM-NR
Dokument 83225480. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

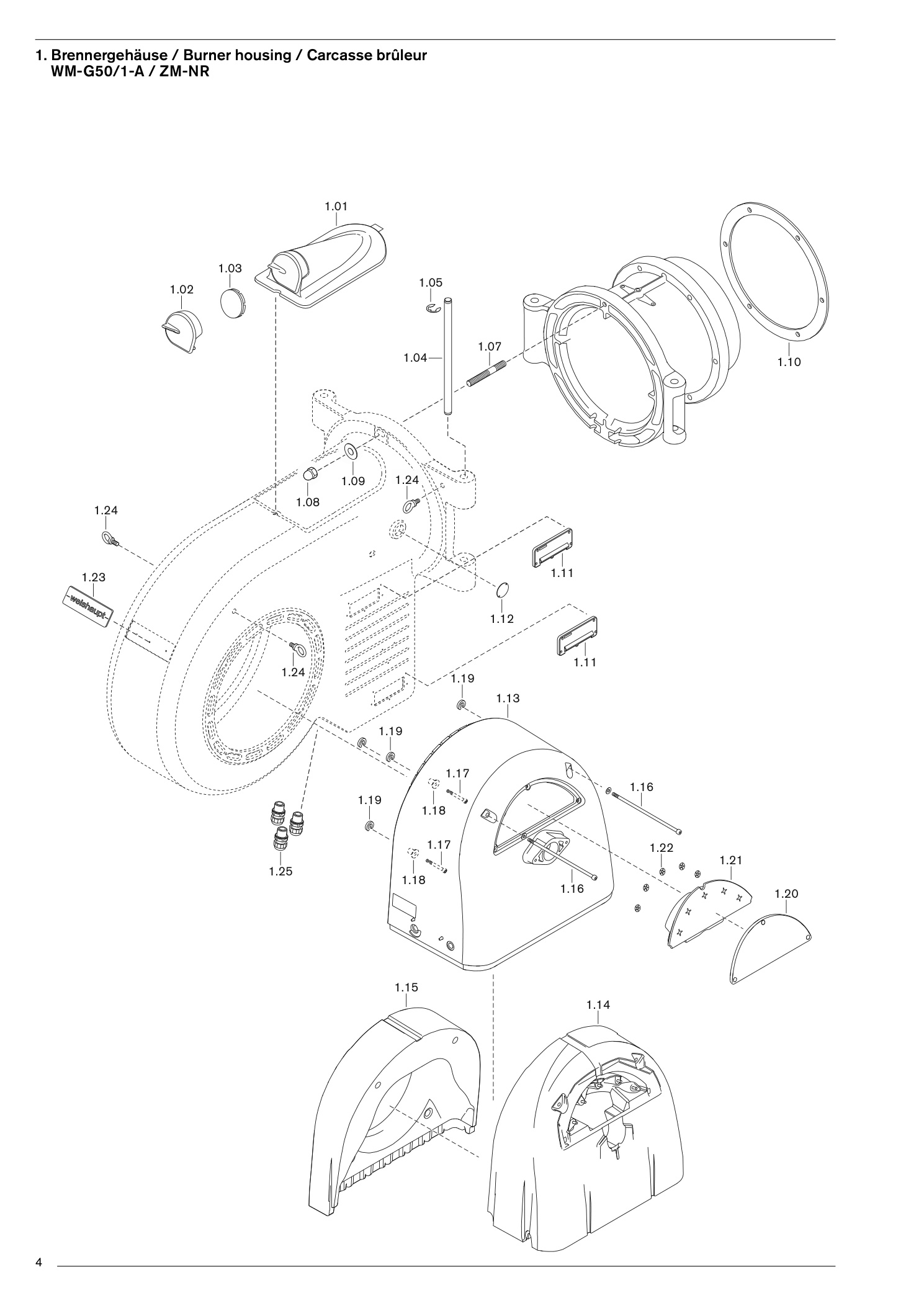

1. Brennergehäuse 5 Burner housing 5
31 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel komplett | 21151401042 | Im Shop suchenPDF S. 5 |
| 1.01 | Schaurohrdeckel komplettSchraube M8 x 20 DIN | 933401 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.01 | Schaurohrdeckel komplettScheibe Besfestigung Schaurohrdeckel | 21151401147 | Im Shop suchenPDF S. 5 |
| 1.01 | Schaurohrdeckel komplettScheibe Polyamid | 430025 | Im Shop suchenPDF S. 5 |
| 1.02 | Verschlussklappe Schaurohrdeckel | 21151401077 | Im Shop suchenPDF S. 5 |
| 1.02 | Verschlussklappe SchaurohrdeckelFedermutter 10 x 22 mm | 412510 | Im Shop suchenPDF S. 5 |
| 1.03 | Schauglas | 21151401047 | Im Shop suchenPDF S. 5 |
| 1.04 | Schwenkbolzen 25 x | 480211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 19 | 431618 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Stiftschraube M16 x 80 | 421042 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Stiftschraube M16 x 80Scheibe A 17 | 430900 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Stiftschraube M16 x 80Sechskantmutter M16 | 411801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Stiftschraube M16 x 90 | 421049 | Im Shop suchenPDF S. 5 |
| 1.08 | Hutmutter M16 DIN 1587 | 21551401047 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe 17 x 38 x 4 | 21151401067 | Im Shop suchenPDF S. 5 |
| 1.10 | Flanschdichtung 520 x | 435211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Blinddeckel 55 x 1,5 | 12126201077 | Im Shop suchenPDF S. 5 |
| 1.13 | Luftregelgehäuse | 21151402107 | Im Shop suchenPDF S. 5 |
| 1.14 | Schaumauskleidung hinten | 21151402057 | Im Shop suchenPDF S. 5 |
| 1.15 | Schaumauskleidung vorne | 21151402047 | Im Shop suchenPDF S. 5 |
| 1.16 | Schraube M10 x | 350402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.17 | Schraube M10 x 90 | 402628 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.18 | Distanzbuchse Ø 11 x Ø 18 x Ø 35 | 21151402207 | Im Shop suchenPDF S. 5 |
| 1.19 | Klemmring Ø 10 mm | 490501 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.20 | Luftreglerdeckel | 21151402157 | Im Shop suchenPDF S. 5 |
| 1.21 | Auskleidung Luftreglerdeckel | 21151402037 | Im Shop suchenPDF S. 5 |
| 1.22 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.23 | Firmenschild | 21151401037 | Im Shop suchenPDF S. 5 |
| 1.24 | Ringschraube einstellbar M12 | 405116 | Im Shop suchenPDF S. 5 |
| 1.25 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 5 |

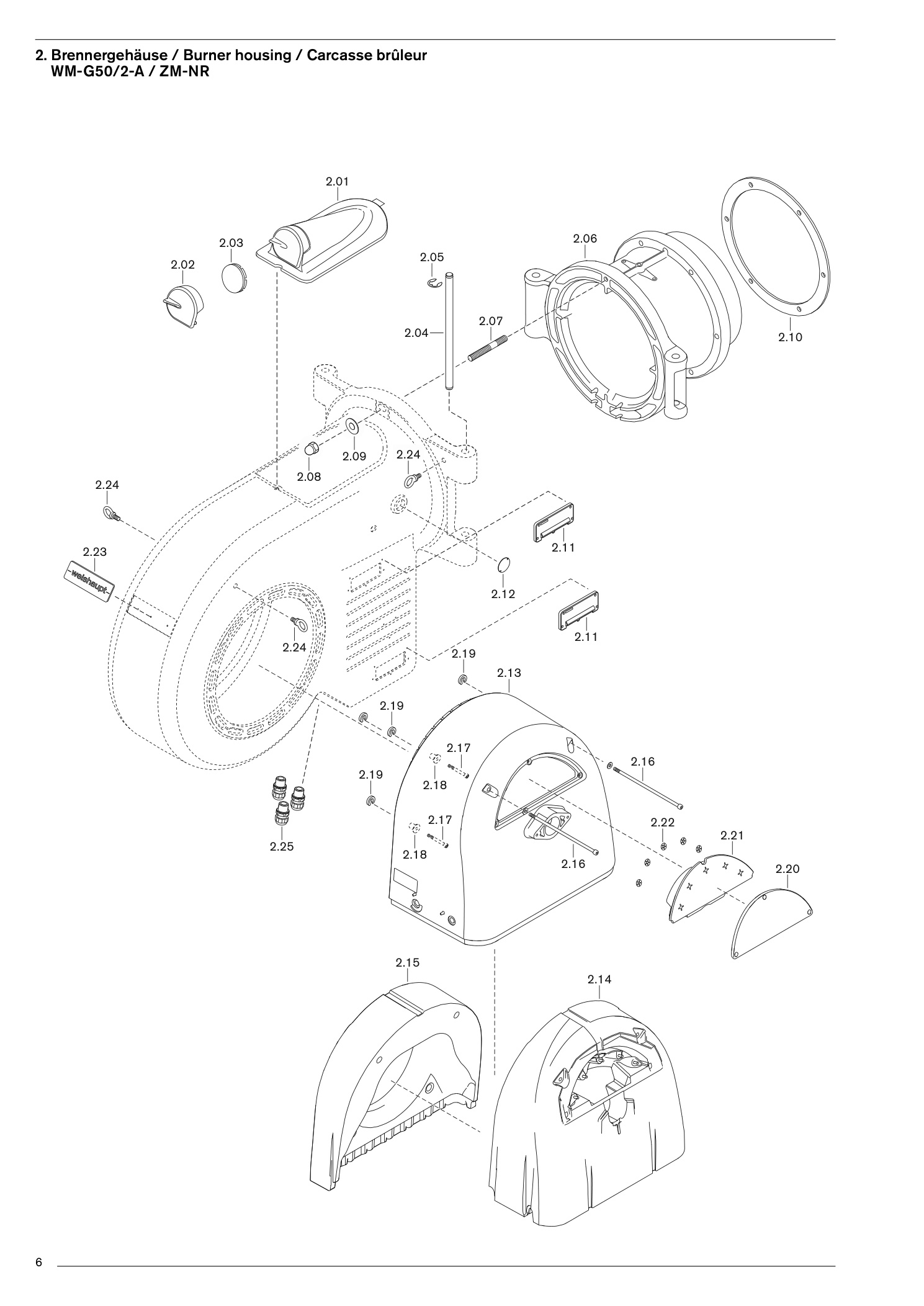

2. Brennergehäuse / Burner housing
32 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Schaurohrdeckel komplett | 21151401042 | Im Shop suchenPDF S. 7 |
| 2.01 | Schaurohrdeckel komplettSchraube M8 x 20 DIN | 933401 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.01 | Schaurohrdeckel komplettScheibe Besfestigung Schaurohrdeckel | 21151401147 | Im Shop suchenPDF S. 7 |
| 2.01 | Schaurohrdeckel komplettScheibe Polyamid | 430025 | Im Shop suchenPDF S. 7 |
| 2.02 | Verschlussklappe Schaurohrdeckel | 21151401077 | Im Shop suchenPDF S. 7 |
| 2.02 | Verschlussklappe SchaurohrdeckelFedermutter 10 x 22 mm | 412510 | Im Shop suchenPDF S. 7 |
| 2.03 | Schauglas | 21151401047 | Im Shop suchenPDF S. 7 |
| 2.04 | Schwenkbolzen 25 x | 480211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.05 | Sicherungsscheibe 19 | 431618 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.06 | Schwenkflansch Ø 490 mm | 21751601017 | Im Shop suchenPDF S. 7 |
| 2.06 | Schwenkflansch Ø 490 mmStiftschraube M16 x 80 | 421042 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.06 | Schwenkflansch Ø 490 mmScheibe A 17 | 430900 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.06 | Schwenkflansch Ø 490 mmSechskantmutter M16 | 411801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.07 | Stiftschraube M16 x 90 | 421049 | Im Shop suchenPDF S. 7 |
| 2.08 | Hutmutter M16 DIN 1587 | 21551401047 | Im Shop suchenPDF S. 7 |
| 2.09 | Scheibe 17 x 38 x 4 | 21151401067 | Im Shop suchenPDF S. 7 |
| 2.10 | Flanschdichtung 630 x | 515211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 7 |
| 2.12 | Blinddeckel 55 x 1,5 | 12126201077 | Im Shop suchenPDF S. 7 |
| 2.13 | Luftregelgehäuse | 21151402107 | Im Shop suchenPDF S. 7 |
| 2.14 | Schaumauskleidung hinten | 21151402057 | Im Shop suchenPDF S. 7 |
| 2.15 | Schaumauskleidung vorne | 21151402047 | Im Shop suchenPDF S. 7 |
| 2.16 | Schraube M10 x | 350402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.17 | Schraube M10 x 90 | 402628 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.18 | Distanzbuchse Ø 11 x Ø 18 x Ø 35 | 21151402207 | Im Shop suchenPDF S. 7 |
| 2.19 | Klemmring Ø 10 mm | 490501 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.20 | Luftreglerdeckel | 21151402157 | Im Shop suchenPDF S. 7 |
| 2.21 | Auskleidung Luftreglerdeckel | 21151402037 | Im Shop suchenPDF S. 7 |
| 2.22 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.23 | Firmenschild | 21151401037 | Im Shop suchenPDF S. 7 |
| 2.24 | Ringschraube einstellbar M12 | 405116 | Im Shop suchenPDF S. 7 |
| 2.25 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 7 |

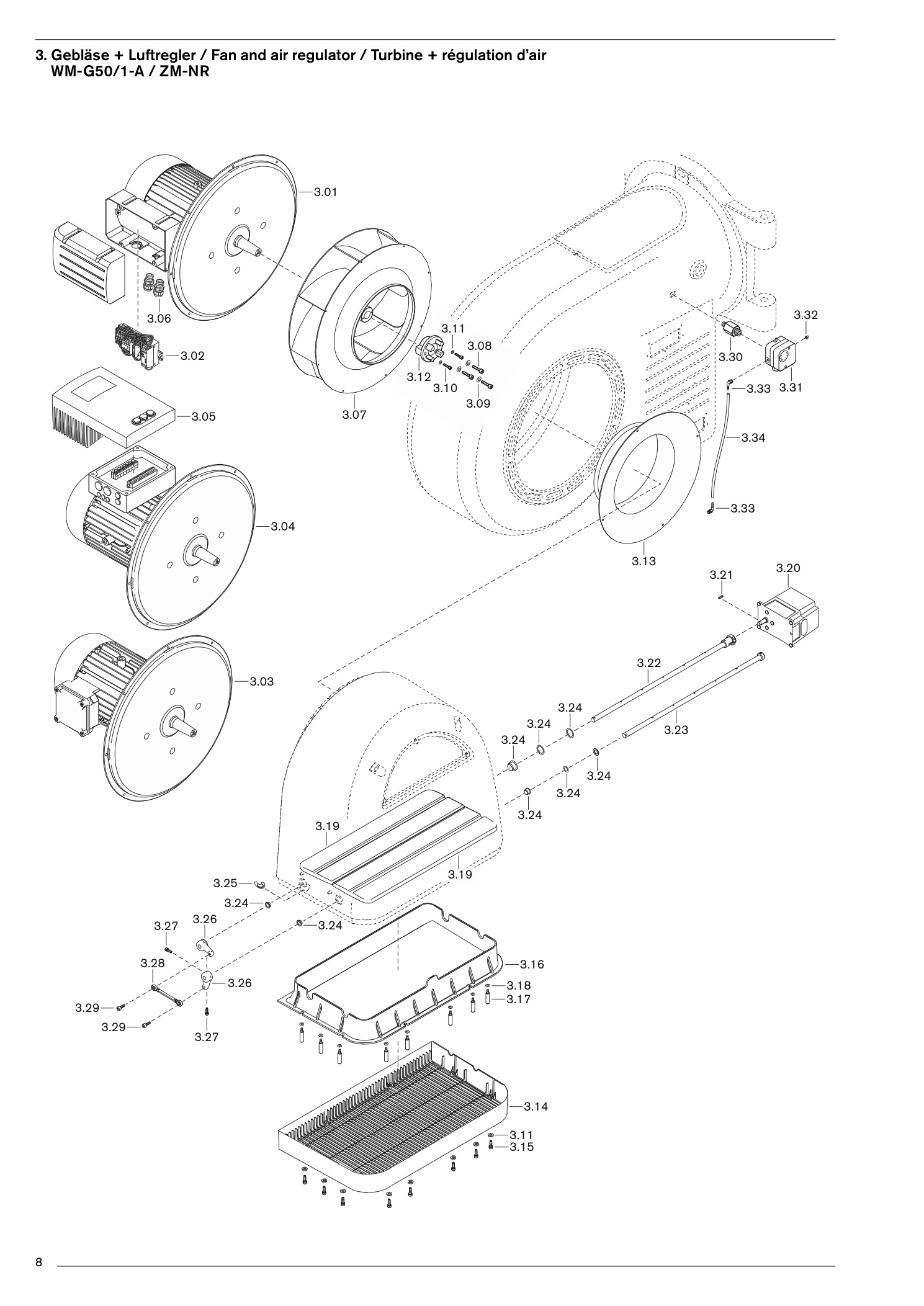

3. Gebläse + Luftregler / Fan and air regulator / Turbine +
43 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Motor WM-D160/240-2/14K5 380-415V 50Hz | 21551307010 | Im Shop suchenPDF S. 9 |
| 3.02 | Stern-Dreieck-Kombination YDRT2026-M | 21731507432 | Im Shop suchenPDF S. 9 |
| 3.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2026 230V 50/60Hz | 703111 | Im Shop suchenPDF S. 9 |
| 3.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 9 |
| 3.02 | Stern-Dreieck-Kombination YDRT2026-MHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 9 |
| 3.02 | Stern-Dreieck-Kombination YDRT2026-MZeitrelais elektronisch | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.03 | Motor WM-D160/240-2/14K5 380-415V 50Hzmit Klemmbrett | 21551307040 | Im Shop suchenPDF S. 9 |
| 3.03 | Motor WM-D160/240-2/14K5 380-415V 50Hzfür Frequenzumrichter extern | 21551307150 | Im Shop suchenPDF S. 9 |
| 3.04 | Motor für Frequenzumrichter angebaut | 21551307140 | Im Shop suchenPDF S. 9 |
| 3.05 | Frequenzumrichter parametriert | 31000795901 | Im Shop suchenPDF S. 9 |
| 3.05 | Frequenzumrichter parametriertBremswiderstand SK BRI4-3-100 | 300795 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 9 |
| 3.07 | Gebläserad HL 564 x 184 50 Hz grün | 21151308011 | Im Shop suchenPDF S. 9 |
| 3.07 | Gebläserad HL 564 x 184 50 Hz grünAbziehvorrichtung Gebläserad WM50 | 15590700022 | Im Shop suchenPDF S. 9 |
| 3.08 | Schraube M8 x 40 DIN 912 8.8 | 402503 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.09 | Sicherungsscheibe S 8 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.10 | Schraube M6 x 25 DIN 912 8.8 | 402371 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.11 | Sicherungsscheibe S 6 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.12 | Klauenkupplung | 21170409017 | Im Shop suchenPDF S. 9 |
| 3.13 | Einlaufdüse Ø 267 50-60 Hz | 21151302012 | Im Shop suchenPDF S. 9 |
| 3.14 | Ansauggitter | 21151402062 | Im Shop suchenPDF S. 9 |
| 3.15 | Schraube M6 x 18 DIN 912 8.8 | 402351 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.16 | Luftregeleinrichtung | 21151402027 | Im Shop suchenPDF S. 9 |
| 3.17 | Stehbolzen Ansauggitter | 21151402267 | Im Shop suchenPDF S. 9 |
| 3.18 | Scheibe A6,4 x 16 x 1,6 | 430408 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.19 | Luftklappe | 21151402127 | Im Shop suchenPDF S. 9 |
| 3.20 | Stellantrieb SQM 48.497 B9 WH 20 Nm | 651503 | Im Shop suchenPDF S. 9 |
| 3.20 | Stellantrieb SQM 48.497 B9 WH 20 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 9 |
| 3.21 | Paßfeder 5 x 3 x 28 DIN 6885 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.22 | Luftklappenwelle mit Kupplung | 21151402092 | Im Shop suchenPDF S. 9 |
| 3.23 | Luftklappenwelle mit Spannstift | 21151402112 | Im Shop suchenPDF S. 9 |
| 3.24 | Gleitlager-Set Luftregler | 21151402232 | Im Shop suchenPDF S. 9 |
| 3.25 | Skala Luftregler | 21151402197 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.26 | Stellhebel | 21151402167 | Im Shop suchenPDF S. 9 |
| 3.27 | Schraube M6 x 16 für Stellhebel | 21151402177 | Im Shop suchenPDF S. 9 |
| 3.28 | Gelenkkopfstange 106 mm | 21151402182 | Im Shop suchenPDF S. 9 |
| 3.29 | Schraube M8 x 22 DIN 912 8.8 TufLok | 402561 | Im Shop suchenPDF S. 9 |
| 3.30 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 9 |
| 3.31 | Luftdruckwächter AirLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 9 |
| 3.31 | Luftdruckwächter AirLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 9 |
| 3.32 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 9 |
| 3.33 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 9 |
| 3.34 | Schlauch 4,0 x 1,75 300 mm | 23240024017 | Im Shop suchenPDF S. 9 |
4. Gebläse + Luftregler / Fan and air regulator / Turbine +
43 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Motor WM-D160/240-2/19K0 380-415V 50Hz | 21551507010 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2026-M | 21731507432 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2026 230V 50/60Hz | 703111 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2026-MHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2026-MZeitrelais elektronisch | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.03 | Motor WM-D160/240-2/19K0 380-415V 50Hzmit Klemmbrett | 21551507040 | Im Shop suchenPDF S. 11 |
| 4.03 | Motor WM-D160/240-2/19K0 380-415V 50Hzfür Frequenzumrichter extern | 21551507130 | Im Shop suchenPDF S. 11 |
| 4.04 | Motor für Frequenzumrichter angebaut | 21551507120 | Im Shop suchenPDF S. 11 |
| 4.05 | Frequenzumrichter parametriert | 31000795902 | Im Shop suchenPDF S. 11 |
| 4.05 | Frequenzumrichter parametriertBremswiderstand SK BRI4-3-100 | 300795 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 11 |
| 4.07 | Gebläserad HL 592 x 197 50 Hz blau | 21151608011 | Im Shop suchenPDF S. 11 |
| 4.07 | Gebläserad HL 592 x 197 50 Hz blauAbziehvorrichtung Gebläserad WM50 | 15590700022 | Im Shop suchenPDF S. 11 |
| 4.08 | Schraube M8 x 40 DIN 912 8.8 | 402503 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.09 | Sicherungsscheibe S 8 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.10 | Schraube M6 x 25 DIN 912 8.8 | 402371 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.11 | Sicherungsscheibe S 6 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.12 | Klauenkupplung | 21170409017 | Im Shop suchenPDF S. 11 |
| 4.13 | Einlaufdüse Ø 294,6 50-60 Hz | 21151602012 | Im Shop suchenPDF S. 11 |
| 4.14 | Ansauggitter | 21151402062 | Im Shop suchenPDF S. 11 |
| 4.15 | Schraube M6 x 18 DIN 912 8.8 | 402351 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.16 | Luftregeleinrichtung | 21151402027 | Im Shop suchenPDF S. 11 |
| 4.17 | Stehbolzen Ansauggitter | 21151402267 | Im Shop suchenPDF S. 11 |
| 4.18 | Scheibe A6,4 x 16 x 1,6 | 430408 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.19 | Luftklappe | 21151402127 | Im Shop suchenPDF S. 11 |
| 4.20 | Stellantrieb SQM 48.497 B9 WH 20 Nm | 651503 | Im Shop suchenPDF S. 11 |
| 4.20 | Stellantrieb SQM 48.497 B9 WH 20 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 11 |
| 4.21 | Paßfeder 5 x 3 x 28 DIN 6885 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.22 | Luftklappenwelle mit Kupplung | 21151402092 | Im Shop suchenPDF S. 11 |
| 4.23 | Luftklappenwelle mit Spannstift | 21151402112 | Im Shop suchenPDF S. 11 |
| 4.24 | Gleitlager-Set Luftregler | 21151402232 | Im Shop suchenPDF S. 11 |
| 4.25 | Skala Luftregler | 21151402197 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.26 | Stellhebel | 21151402167 | Im Shop suchenPDF S. 11 |
| 4.27 | Schraube M6 x 16 für Stellhebel | 21151402177 | Im Shop suchenPDF S. 11 |
| 4.28 | Gelenkkopfstange 106 mm | 21151402182 | Im Shop suchenPDF S. 11 |
| 4.29 | Schraube M8 x 22 DIN 912 8.8 TufLok | 402561 | Im Shop suchenPDF S. 11 |
| 4.30 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 11 |
| 4.31 | Luftdruckwächter AirLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 11 |
| 4.31 | Luftdruckwächter AirLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 11 |
| 4.32 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 11 |
| 4.33 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 11 |
| 4.34 | Schlauch 4,0 x 1,75 300 mm | 23240024017 | Im Shop suchenPDF S. 11 |

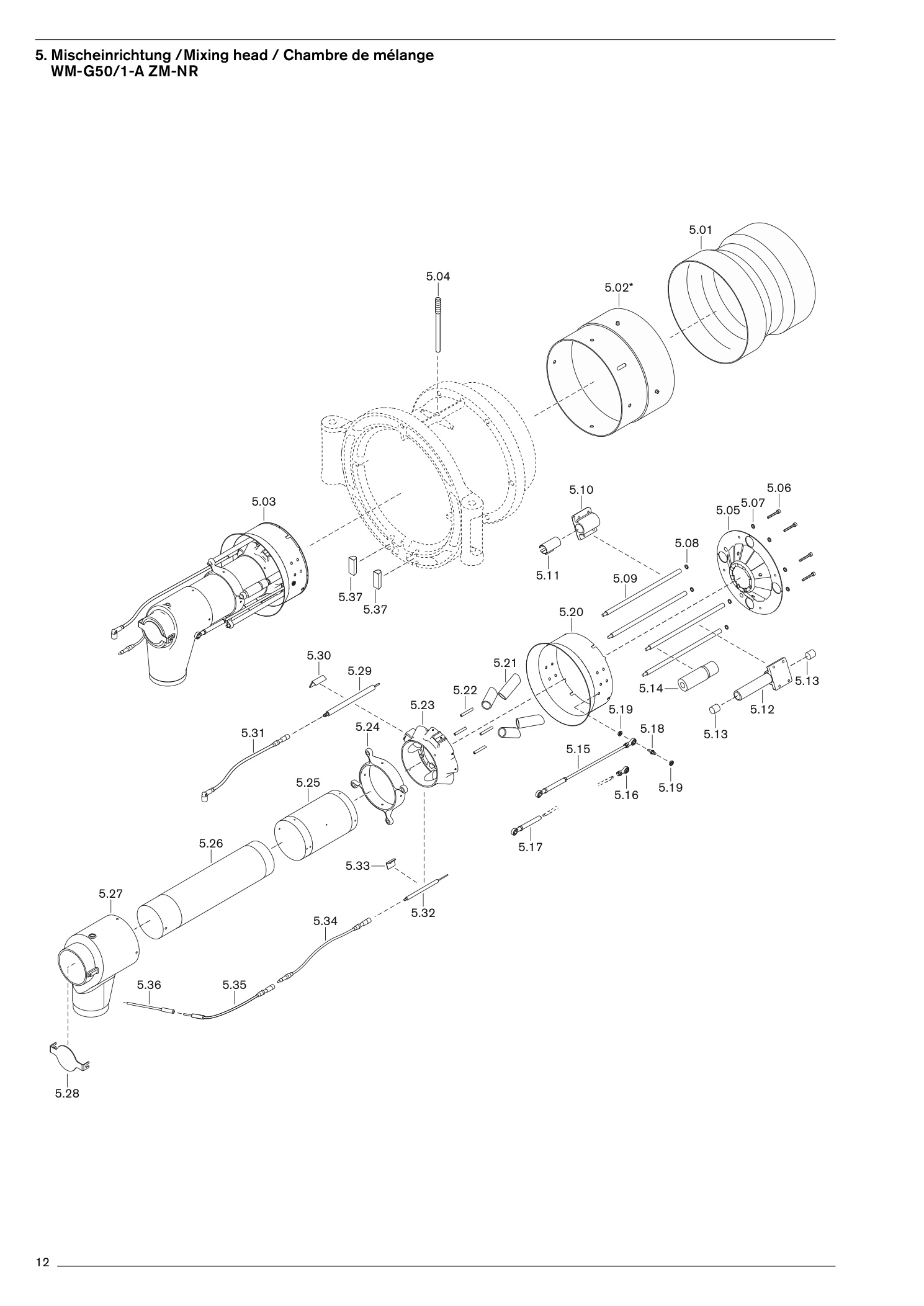

5. Mischeinrichtung /Mixing head / Chambre de mélange
48 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.01 | Flammrohr H1 WM50/1 | 21151314012 | Im Shop suchenPDF S. 13 |
| 5.02 | Verlängerungsrohr150 mm verlängert* | 29060514082 | Im Shop suchenPDF S. 13 |
| 5.02 | Verlängerungsrohr300 mm verlängert* | 29060514092 | Im Shop suchenPDF S. 13 |
| 5.03 | Mischgehäuse komplettStandard | 21751314072 | Im Shop suchenPDF S. 13 |
| 5.03 | Mischgehäuse komplett150 mm verlängert* | 21751314092 | Im Shop suchenPDF S. 13 |
| 5.03 | Mischgehäuse komplett300 mm verlängert* | 21751314102 | Im Shop suchenPDF S. 13 |
| 5.04 | Klemmschraube M12 x | 170217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.05 | Stauscheibe H1 281K x 75 | 21751314037 | Im Shop suchenPDF S. 13 |
| 5.06 | Schraube M6 x 40 DIN 912 A2 | 21750414137 | Im Shop suchenPDF S. 13 |
| 5.07 | Sicherungsscheibe S 6 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.08 | Dichtring 6,5 x 12 x 1,5 DIN EN 1514-1 | 441048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.09 | Stehbolzen M10 x | 285217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.10 | Halter für Regulierhülse | 21751414027 | Im Shop suchenPDF S. 13 |
| 5.11 | Gleitbuchse für Fixierstück | 21170414077 | Im Shop suchenPDF S. 13 |
| 5.12 | Lagerhülse komplett | 21151414012 | Im Shop suchenPDF S. 13 |
| 5.13 | Gleitfolie | 460048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.14 | Schutzhülse | 21151414027 | Im Shop suchenPDF S. 13 |
| 5.15 | Antriebsgestänge | 21151415032 | Im Shop suchenPDF S. 13 |
| 5.16 | Gelenkkopf GISW 8K M8 DIN ISO 12240-4 | 499276 | Im Shop suchenPDF S. 13 |
| 5.17 | Spannhülse M8 x 100 mit Gelenkkopf | 21170415082 | Im Shop suchenPDF S. 13 |
| 5.18 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 13 |
| 5.19 | Sechskantmutter M8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.20 | Regulierhülse | 21151314037 | Im Shop suchenPDF S. 13 |
| 5.21 | Düsenrohr 35 x 3,5 x 92 | 21751314057 | Im Shop suchenPDF S. 13 |
| 5.22 | Mittengasrohr 10 x 2,5 x 62 | 21751314067 | Im Shop suchenPDF S. 13 |
| 5.23 | Verteilerring | 21751314047 | Im Shop suchenPDF S. 13 |
| 5.24 | Haltering | 21751314027 | Im Shop suchenPDF S. 13 |
| 5.25 | Mischrohr aussen155 x 322 (Standard) | 21151314057 | Im Shop suchenPDF S. 13 |
| 5.25 | Mischrohr aussen155 x 472 (für 150 mm Verlängerung*) | 21151314097 | Im Shop suchenPDF S. 13 |
| 5.25 | Mischrohr aussen155 x 622 (für 300 mm Verlängerung*) | 21151314117 | Im Shop suchenPDF S. 13 |
| 5.26 | Mischrohr innen110 x 571,5 (Standard) | 21151314047 | Im Shop suchenPDF S. 13 |
| 5.26 | Mischrohr innen110 x 721,5 (für 150 mm Verlängerung*) | 21151314087 | Im Shop suchenPDF S. 13 |
| 5.26 | Mischrohr innen110 x 871,5 (für 300 mm Verlängerung*) | 21151314107 | Im Shop suchenPDF S. 13 |
| 5.27 | Mischgehäuse | 21751314017 | Im Shop suchenPDF S. 13 |
| 5.28 | Verschlussblech Ø 85 | 21751314087 | Im Shop suchenPDF S. 13 |
| 5.29 | Zündelektrode | 21720414247 | Im Shop suchenPDF S. 13 |
| 5.30 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 13 |
| 5.31 | Zündleitung 11/6,41300 mm (Standard) | 21720411122 | Im Shop suchenPDF S. 13 |
| 5.31 | Zündleitung 11/6,41400 mm (für 150 mm Verlängerung*) | 21720411232 | Im Shop suchenPDF S. 13 |
| 5.31 | Zündleitung 11/6,41600 mm (für 300 mm Verlängerung*) | 21720411222 | Im Shop suchenPDF S. 13 |
| 5.32 | Fühlerelektrode | 21751514017 | Im Shop suchenPDF S. 13 |
| 5.33 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 13 |
| 5.34 | Ionisationsleitung 11/6,4700 mm (Standard) | 21720314512 | Im Shop suchenPDF S. 13 |
| 5.34 | Ionisationsleitung 11/6,4800 mm (für 150 mm Verlängerung*) | 21720314522 | Im Shop suchenPDF S. 13 |
| 5.34 | Ionisationsleitung 11/6,41000 mm (für 300 mm Verlängerung*) | 21720314572 | Im Shop suchenPDF S. 13 |
| 5.35 | Ionisationsleitung 600 mm Zwischenstück | 21710417022 | Im Shop suchenPDF S. 13 |
| 5.36 | Ionisationsleitung Kupplung | 25010317052 | Im Shop suchenPDF S. 13 |
| 5.37 | Dichtung Ölleitungsdurchführung | 21751401037 | Im Shop suchenPDF S. 13 |

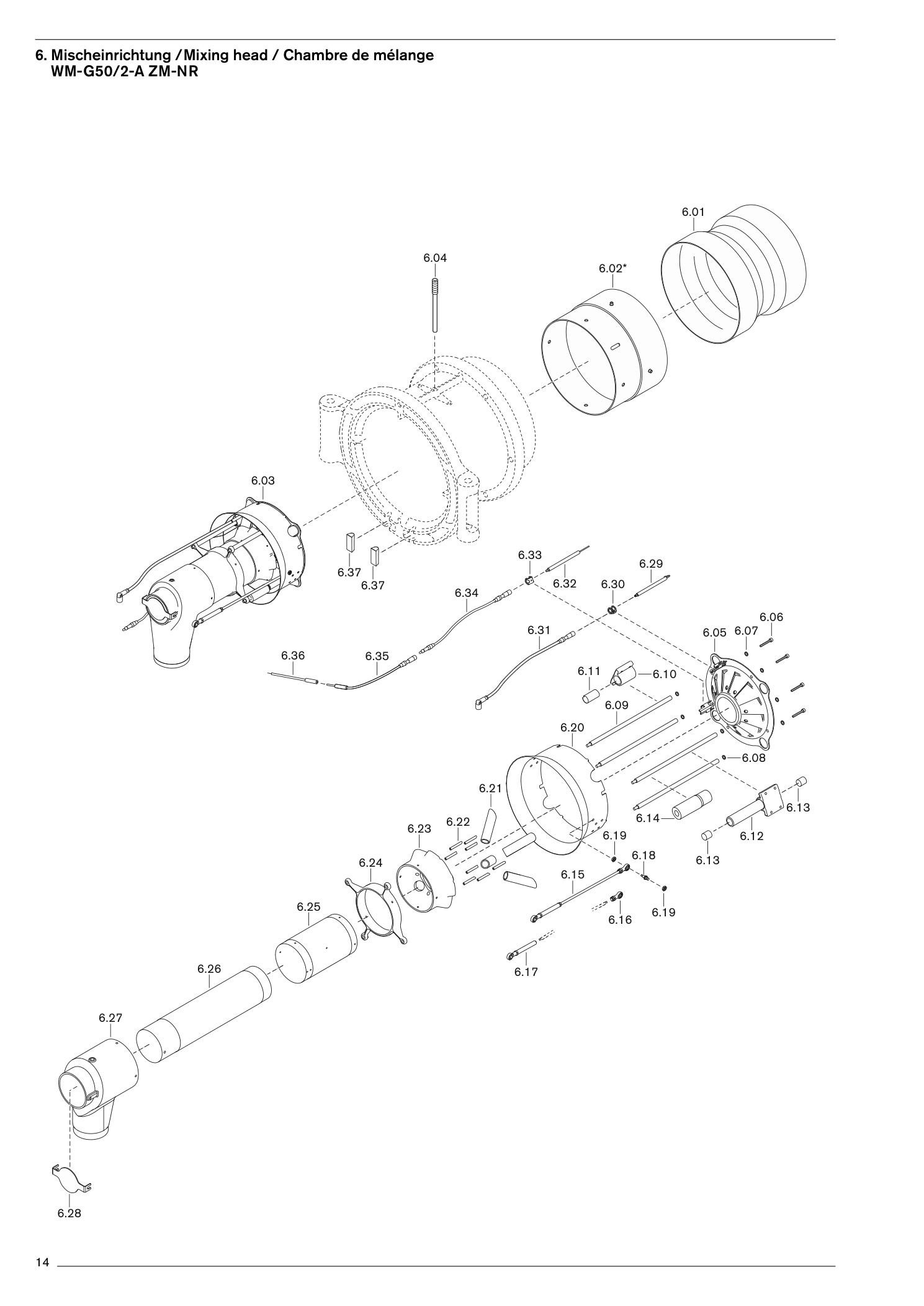

6. Mischeinrichtung /Mixing head / Chambre de mélange
48 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | Flammrohr H1 WM50/2 | 21151614012 | Im Shop suchenPDF S. 15 |
| 6.02 | Verlängerungsrohr150 mm verlängert* | 29070614012 | Im Shop suchenPDF S. 15 |
| 6.02 | Verlängerungsrohr300 mm verlängert* | 29070614082 | Im Shop suchenPDF S. 15 |
| 6.03 | Mischgehäuse komplettStandard | 21751614072 | Im Shop suchenPDF S. 15 |
| 6.03 | Mischgehäuse komplett150 mm verlängert* | 21751614092 | Im Shop suchenPDF S. 15 |
| 6.03 | Mischgehäuse komplett300 mm verlängert* | 21751614102 | Im Shop suchenPDF S. 15 |
| 6.04 | Klemmschraube M12 x | 182277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.05 | Stauscheibe 345K x | 100217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.06 | Schraube M6 x 40 DIN 912 A2 | 21750414137 | Im Shop suchenPDF S. 15 |
| 6.07 | Sicherungsscheibe S 6 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.08 | Dichtring 6,5 x 12 x 1,5 DIN EN 1514-1 | 441048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.09 | Stehbolzen M10 x | 285217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.10 | Halter für Regulierhülse | 21751414027 | Im Shop suchenPDF S. 15 |
| 6.11 | Gleitbuchse für Fixierstück | 21170414077 | Im Shop suchenPDF S. 15 |
| 6.12 | Lagerhülse komplett | 21151414012 | Im Shop suchenPDF S. 15 |
| 6.13 | Gleitfolie | 460048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.14 | Schutzhülse | 21151414027 | Im Shop suchenPDF S. 15 |
| 6.15 | Antriebsgestänge | 21151415032 | Im Shop suchenPDF S. 15 |
| 6.16 | Gelenkkopf GISW 8K M8 DIN ISO 12240-4 | 499276 | Im Shop suchenPDF S. 15 |
| 6.17 | Spannhülse M8 x 100 mit Gelenkkopf | 21170415082 | Im Shop suchenPDF S. 15 |
| 6.18 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 15 |
| 6.19 | Sechskantmutter M8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.20 | Regulierhülse | 21151614087 | Im Shop suchenPDF S. 15 |
| 6.21 | Düsenrohr 38 x 4 x | 150217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.22 | Mittengasrohr 10 x 2 x 57 | 21751614067 | Im Shop suchenPDF S. 15 |
| 6.23 | Verteilerring | 21751614027 | Im Shop suchenPDF S. 15 |
| 6.24 | Haltering | 21751614037 | Im Shop suchenPDF S. 15 |
| 6.25 | Mischrohr aussen180 x 300,5 (Standard) | 21151614077 | Im Shop suchenPDF S. 15 |
| 6.25 | Mischrohr aussen155 x 450,5 (für 150 mm Verlängerung*) | 21151614107 | Im Shop suchenPDF S. 15 |
| 6.25 | Mischrohr aussen155 x 600,5 (für 300 mm Verlängerung*) | 21151614127 | Im Shop suchenPDF S. 15 |
| 6.26 | Mischrohr innen120 x 573 (Standard) | 21151614067 | Im Shop suchenPDF S. 15 |
| 6.26 | Mischrohr innen110 x 723 (für 150 mm Verlängerung*) | 21151614097 | Im Shop suchenPDF S. 15 |
| 6.26 | Mischrohr innen110 x 873 (für 300 mm Verlängerung*) | 21151614117 | Im Shop suchenPDF S. 15 |
| 6.27 | Mischgehäuse | 21751614017 | Im Shop suchenPDF S. 15 |
| 6.28 | Verschlussblech Ø 95 | 21751614087 | Im Shop suchenPDF S. 15 |
| 6.29 | Zündelektrode | 21720414247 | Im Shop suchenPDF S. 15 |
| 6.30 | Klemmstück für Elektroden | 21151614057 | Im Shop suchenPDF S. 15 |
| 6.31 | Zündleitung 11/6,41300 mm (Standard) | 21720411122 | Im Shop suchenPDF S. 15 |
| 6.31 | Zündleitung 11/6,41400 mm (für 150 mm Verlängerung*) | 21720411232 | Im Shop suchenPDF S. 15 |
| 6.31 | Zündleitung 11/6,41600 mm (für 300 mm Verlängerung*) | 21720411222 | Im Shop suchenPDF S. 15 |
| 6.32 | Fühlerelektrode | 21751514017 | Im Shop suchenPDF S. 15 |
| 6.33 | Klemmstück für Elektroden | 21151614057 | Im Shop suchenPDF S. 15 |
| 6.34 | Ionisationsleitung 11/6,4700 mm (Standard) | 21720314512 | Im Shop suchenPDF S. 15 |
| 6.34 | Ionisationsleitung 11/6,4800 mm (für 150 mm Verlängerung*) | 21720314522 | Im Shop suchenPDF S. 15 |
| 6.34 | Ionisationsleitung 11/6,41000 mm (für 300 mm Verlängerung*) | 21720314572 | Im Shop suchenPDF S. 15 |
| 6.35 | Ionisationsleitung 600 mm Zwischenstück | 21710417022 | Im Shop suchenPDF S. 15 |
| 6.36 | Ionisationsleitung Kupplung | 25010317052 | Im Shop suchenPDF S. 15 |
| 6.37 | Dichtung Ölleitungsdurchführung | 21751401037 | Im Shop suchenPDF S. 15 |

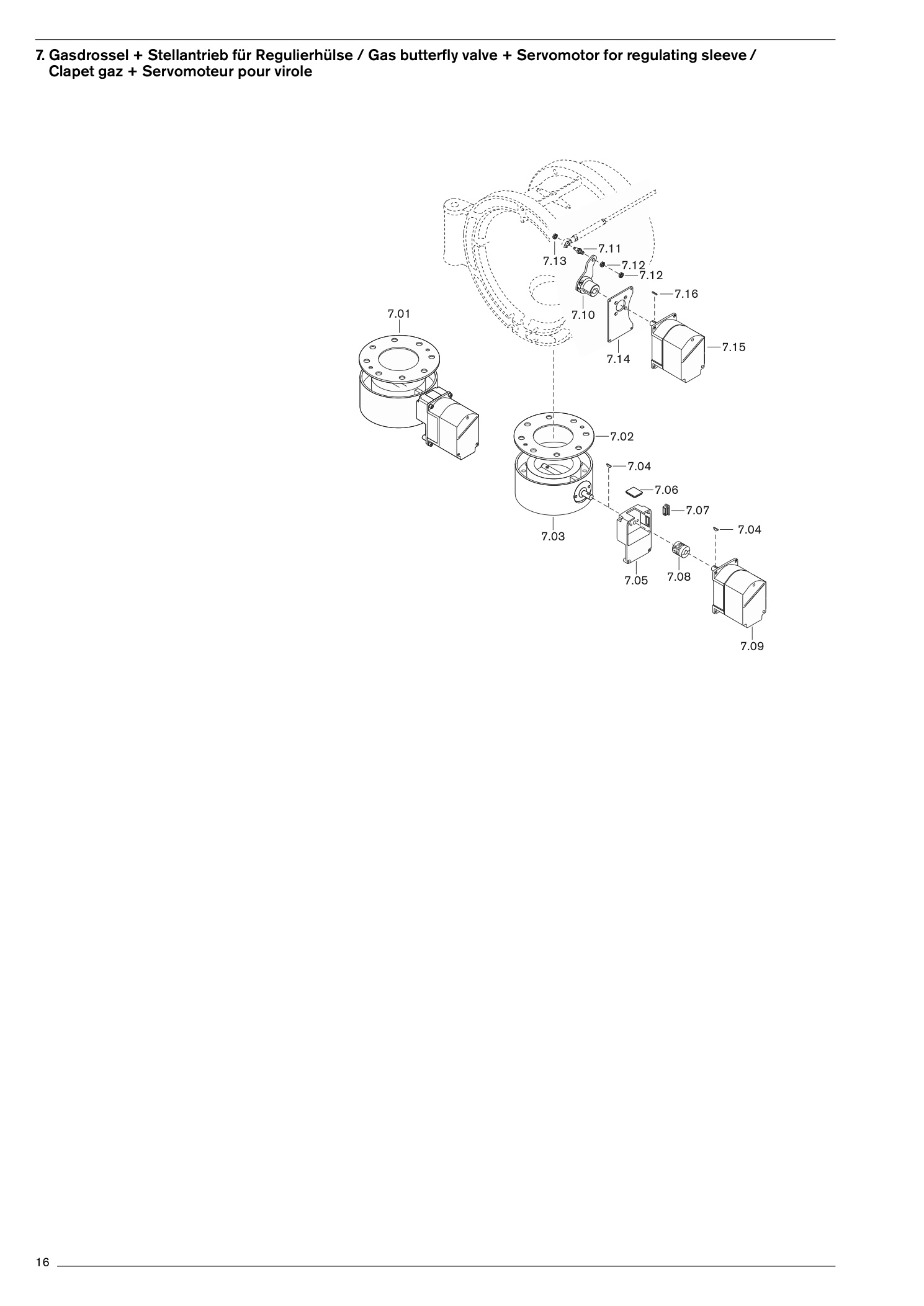

7. Gasdrossel + Stellantrieb für Regulierhülse / Gas butterfly valve +
19 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.01 | Gasdrossel DN 100 W-FM komplett | 21760525020 | Im Shop suchenPDF S. 17 |
| 7.02 | Dichtung 110 x 220 x 2 Tesnit BA-U blau | 17720500037 | Im Shop suchenPDF S. 17 |
| 7.03 | Gasdrossel DN 100 W-FM | 25060525012 | Im Shop suchenPDF S. 17 |
| 7.04 | Scheibenfeder 3 x 3,7 DIN 6888 C45K | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.05 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 17 |
| 7.06 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 17 |
| 7.07 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.08 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 17 |
| 7.09 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 17 |
| 7.09 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 17 |
| 7.09 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 17 |
| 7.10 | Antriebshebel komplett | 21151415022 | Im Shop suchenPDF S. 17 |
| 7.11 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 17 |
| 7.12 | Sechskantmutter M8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.13 | Sechskantmutter M6 DIN | 985411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.14 | Montageplatte für Stellantrieb | 21131315027 | Im Shop suchenPDF S. 17 |
| 7.15 | Stellantrieb SQM 48.497 B9 WH 20 Nm | 651503 | Im Shop suchenPDF S. 17 |
| 7.15 | Stellantrieb SQM 48.497 B9 WH 20 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 17 |
| 7.16 | Paßfeder 5 x 3 x 28 DIN 6885 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |

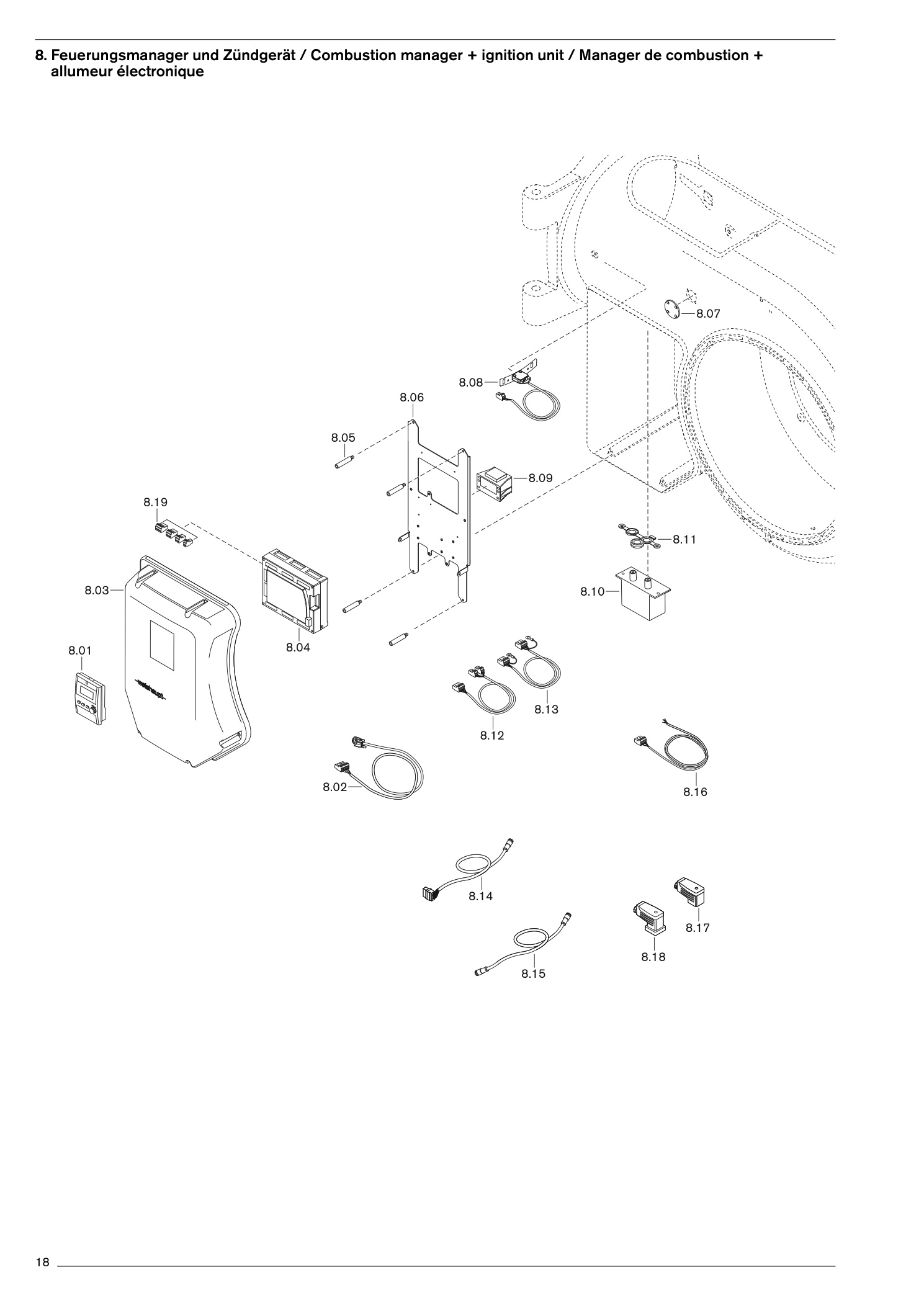

8. Feuerungsmanager und Zündgerät / Combustion manager +
65 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 19 |
| 8.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 19 |
| 8.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, HR, SLO) | 600441 | Im Shop suchenPDF S. 19 |
| 8.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, D, TR, R, BG) | 600442 | Im Shop suchenPDF S. 19 |
| 8.02 | Steckerkabel W-FM...ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 19 |
| 8.02 | Steckerkabel W-FM...ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 19 |
| 8.02 | Steckerkabel W-FM...ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.02 | Steckerkabel W-FM...ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 19 |
| 8.03 | Abdeckhaube komplettABE eingebaut | 21151412012 | Im Shop suchenPDF S. 19 |
| 8.03 | Abdeckhaube komplettABE extern | 21151412022 | Im Shop suchenPDF S. 19 |
| 8.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 19 |
| 8.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 19 |
| 8.04 | Feuerungsmanager 230V; 50/60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 19 |
| 8.06 | Montageplatte für W-FM100/ | 200211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.07 | Abdeckblech | 12126201077 | Im Shop suchenPDF S. 19 |
| 8.08 | Endschalter | 21151401122 | Im Shop suchenPDF S. 19 |
| 8.09 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.10 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 19 |
| 8.10 | Zündgerät W-ZG 02 für W-FM 230VVerschlussstopfen für Zündgerät | 603224 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.11 | Dichtung für Zündgerät 2-polig | 21720411017 | Im Shop suchenPDF S. 19 |
| 8.12 | Steckerkabel W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 19 |
| 8.13 | Steckerkabel W-FM Trafo 12-0-12V | 21770612792 | Im Shop suchenPDF S. 19 |
| 8.14 | Steckerkabel W-FM - Stellantrieb Luft | 21760512212 | Im Shop suchenPDF S. 19 |
| 8.15 | Steckerkabel SQM zu SQM1200 mm Stellantrieb Luft - Mischeinrichtung | 21760512102 | Im Shop suchenPDF S. 19 |
| 8.15 | Steckerkabel SQM zu SQM1000 mm Stellantrieb Mischeinrichtung - Gas | 21760512092 | Im Shop suchenPDF S. 19 |
| 8.16 | Steckerkabel W-FM Luftdruckwächter X3-02 | 21770612032 | Im Shop suchenPDF S. 19 |
| 8.17 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 19 |
| 8.18 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX5-01 Öl- min- Druck DSA58 | 716307 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX5-02 Öl- max- Druck DSA46 | 716308 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX9-02 N, PE | 716320 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX10.02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX71 Gaszähler | 716334 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX72 Ölzähler | 716335 | Im Shop suchenPDF S. 19 |
| 8.19 | W-FM Stecker W-FMX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 19 |
9. Sachgruppe 9
42 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|

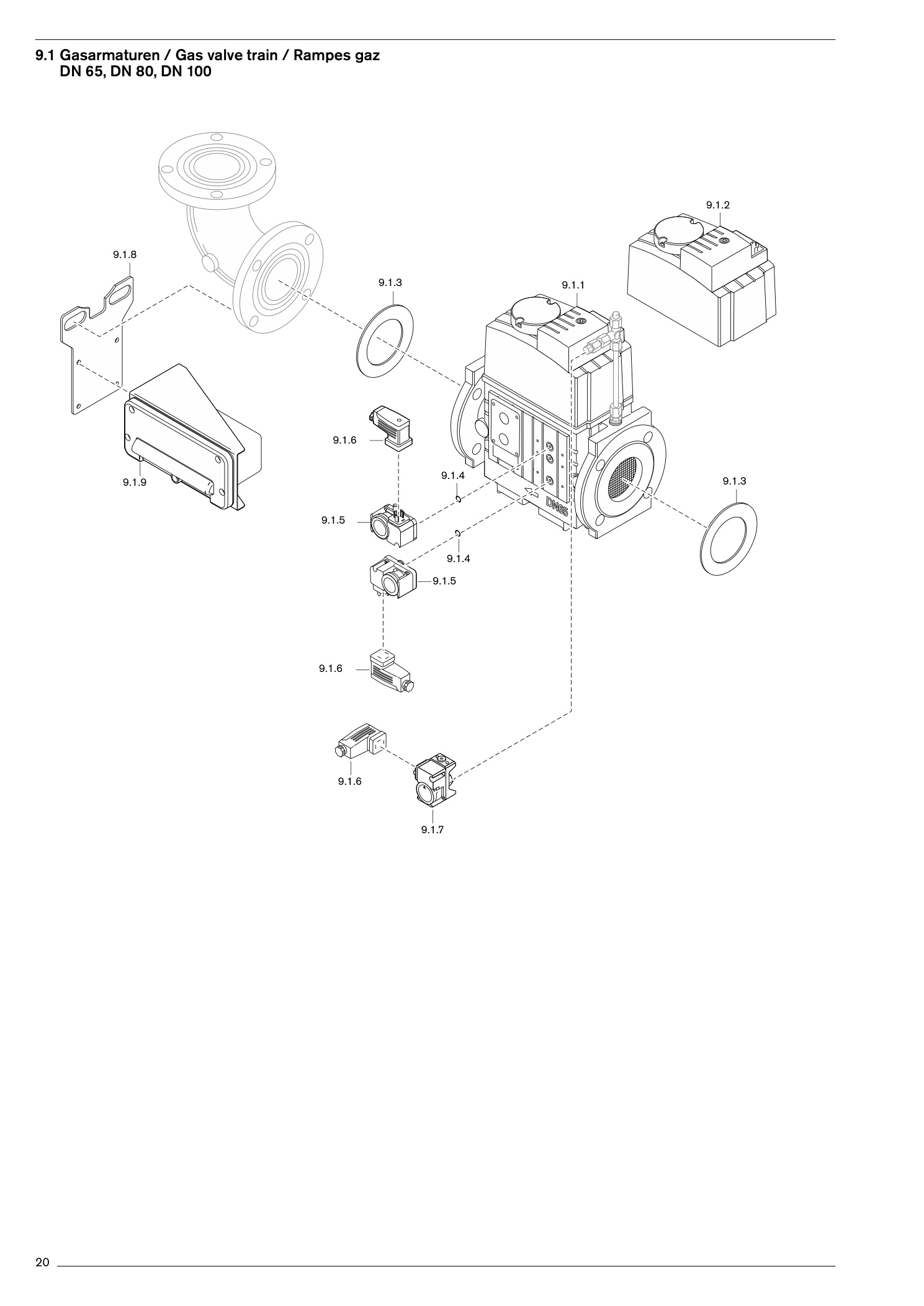

| 9.1.1 | MagnetventilDMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 21 |
| 9.1.1 | MagnetventilDMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 21 |
| 9.1.1 | MagnetventilDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 21 |
| 9.1.2 | Magnet kompl.5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 21 |
| 9.1.2 | Magnet kompl.5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 21 |
| 9.1.2 | Magnet kompl.5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 21 |
| 9.1.3 | Dichtring77 x 127 x 2 (DN 65) | 441861 | Im Shop suchenPDF S. 21 |
| 9.1.3 | Dichtring90 x 142 x 2 (DN 80) | 441044 | Im Shop suchenPDF S. 21 |
| 9.1.3 | Dichtring115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 21 |
| 9.1.4 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.1.5 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 21 |
| 9.1.5 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 21 |
| 9.1.5 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 21 |
| 9.1.6 | GW-Stecker 4-polig, 250V AC, 16A | 716653 | Im Shop suchenPDF S. 21 |
| 9.1.7 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 21 |
| 9.1.7 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 21 |
| 9.1.7 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 21 |
| 9.1.8 | Montageplattefür Klemmk. DN 65 | 21770426187 | Im Shop suchenPDF S. 21 |
| 9.1.8 | Montageplattefür Klemmk. DN 80 - DN | 100217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.1.9 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 21 |
| 9.1.9 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 21 |
| 9.1.10 | Leitplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |

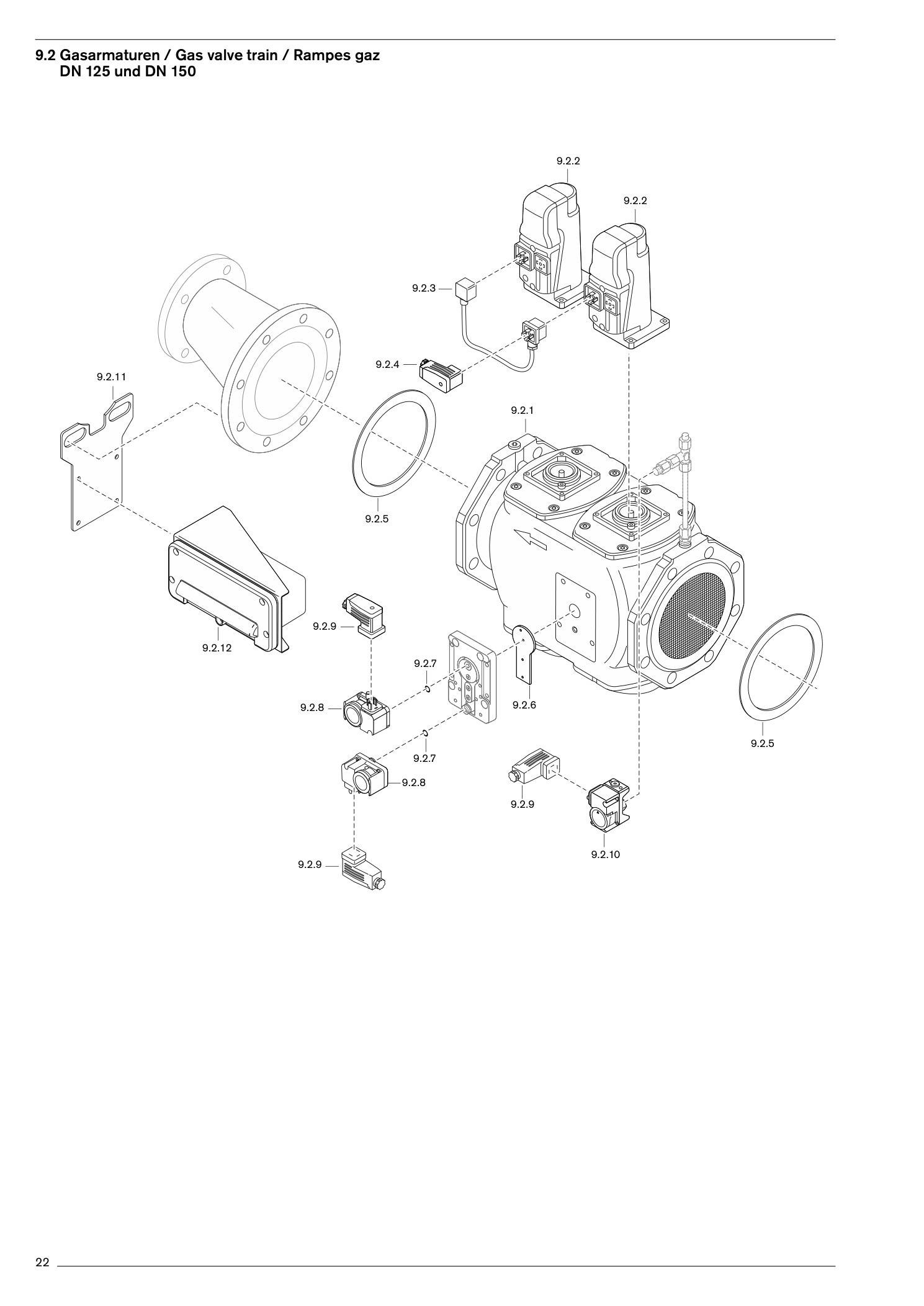

| 9.2.1 | GasdoppelventilVGD40. | 125625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 9.2.1 | GasdoppelventilVGD40. | 150625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 9.2.2 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 23 |
| 9.2.3 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 23 |
| 9.2.4 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 23 |
| 9.2.5 | Dichtring141 x 192 x 2 (DN 125) | 441046 | Im Shop suchenPDF S. 23 |
| 9.2.5 | Dichtring169 x 218 x 2 (DN 150) | 441047 | Im Shop suchenPDF S. 23 |
| 9.2.6 | Dichtung VGD40 für Druckwächterplatte | 625508 | Im Shop suchenPDF S. 23 |
| 9.2.7 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 9.2.8 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 23 |
| 9.2.8 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 23 |
| 9.2.8 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 23 |
| 9.2.9 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 23 |
| 9.2.10 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 23 |
| 9.2.10 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 23 |
| 9.2.10 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 23 |
| 9.2.11 | Montageplattefür Klemmk. DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 9.2.11 | Montageplattefür Klemmk. DN | 150217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 9.2.12 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 23 |
| 9.2.12 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 23 |
