Weishaupt Brenner WM-G30 Ausf. ZM-LN
Dokument 83225380. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

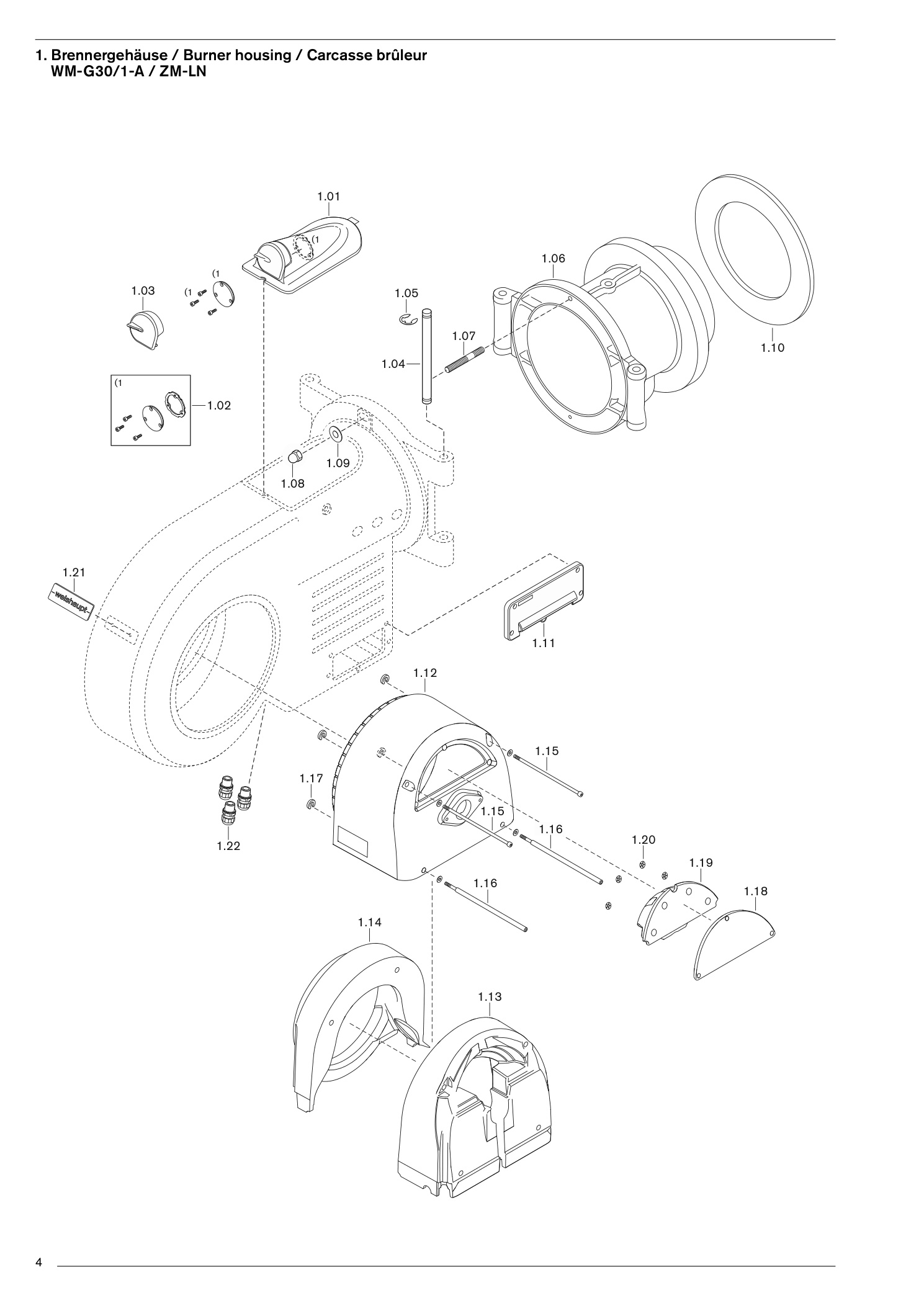

1. Brennergehäuse 5 Burner housing 5
26 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel komplett | 21131401022 | Im Shop suchenPDF S. 5 |
| 1.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe SchaurohrdeckelFedermutter 4 x 9 | 412509 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 12 DIN 6799 St | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch | 21731401082 | Im Shop suchenPDF S. 5 |
| 1.06 | SchwenkflanschStiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 5 |
| 1.06 | SchwenkflanschScheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | SchwenkflanschSechskantmutter M12 | 411600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Stiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 5 |
| 1.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.10 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 5 |
| 1.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 5 |
| 1.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 5 |
| 1.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 5 |
| 1.18 | Luftreglerdeckel | 21131402167 | Im Shop suchenPDF S. 5 |
| 1.19 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 5 |
| 1.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.21 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 5 |
| 1.22 | Kabeleinführung-Set | 21110401502 | Im Shop suchenPDF S. 5 |

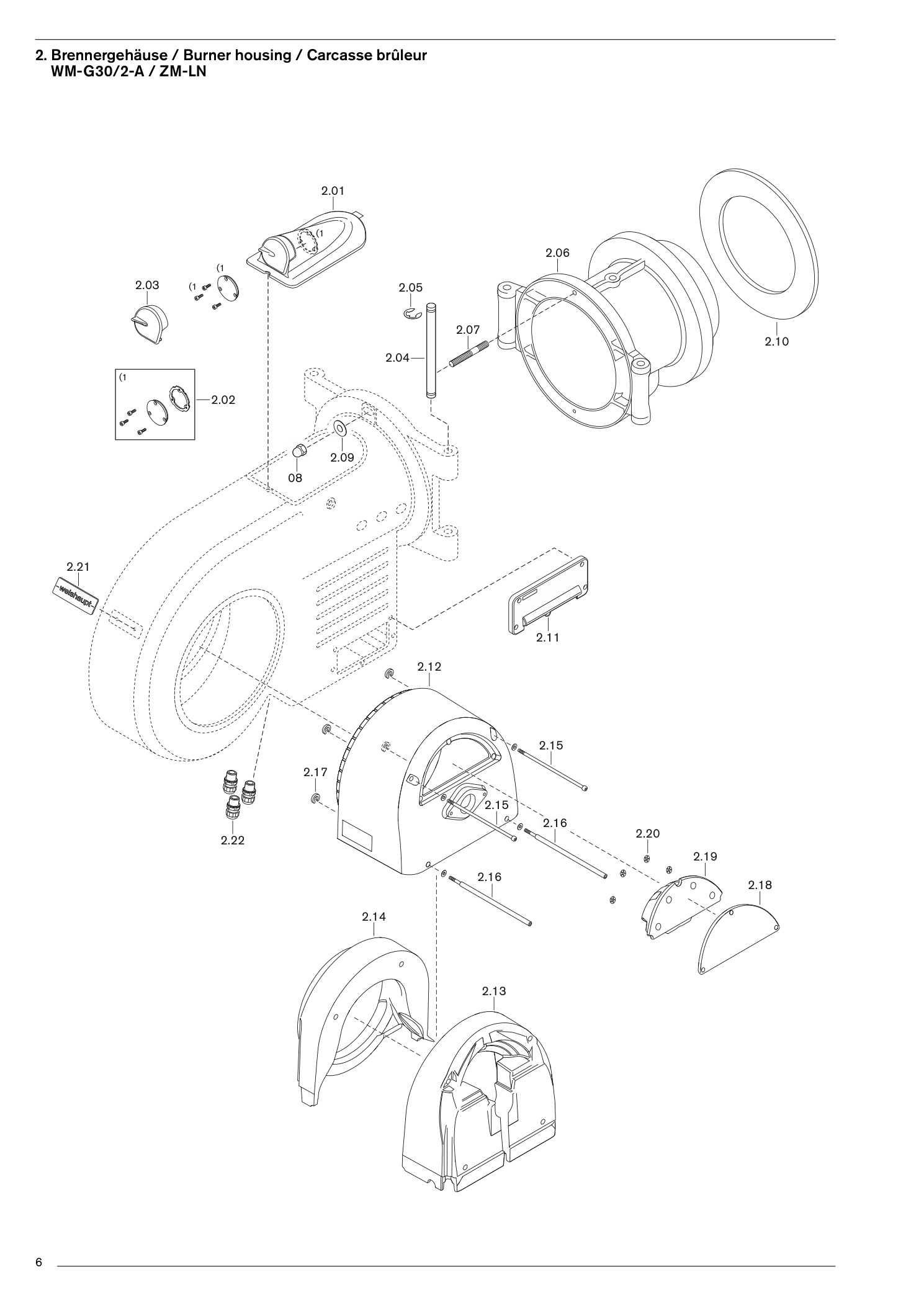

2. Brennergehäuse / Burner housing
26 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Schaurohrdeckel komplett | 21131401022 | Im Shop suchenPDF S. 7 |
| 2.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 7 |
| 2.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 7 |
| 2.03 | Verschlussklappe SchaurohrdeckelFedermutter 4 x 9 | 412509 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.06 | Schwenkflansch | 21731401082 | Im Shop suchenPDF S. 7 |
| 2.06 | SchwenkflanschStiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 7 |
| 2.06 | SchwenkflanschScheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.06 | SchwenkflanschSechskantmutter M12 | 411600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.07 | Stiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 7 |
| 2.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 7 |
| 2.09 | Scheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.10 | Flanschdichtung 380 x 302,5 | 11197400077 | Im Shop suchenPDF S. 7 |
| 2.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 7 |
| 2.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 7 |
| 2.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 7 |
| 2.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 7 |
| 2.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 7 |
| 2.18 | Luftreglerdeckel | 21131402167 | Im Shop suchenPDF S. 7 |
| 2.19 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 7 |
| 2.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.21 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 7 |
| 2.22 | Kabeleinführung-Set | 21110401502 | Im Shop suchenPDF S. 7 |

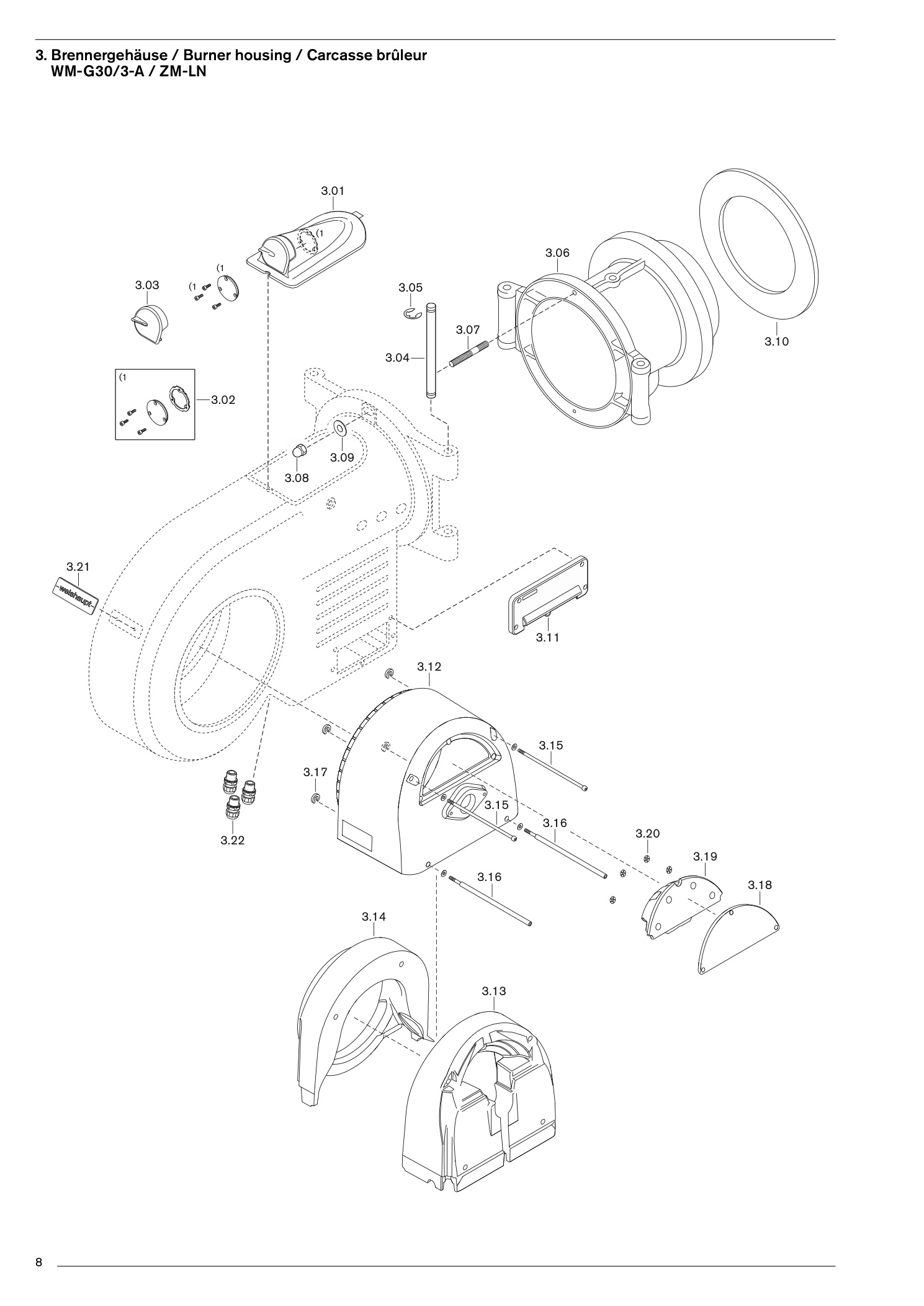

3. Brennergehäuse / Burner housing
26 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Schaurohrdeckel komplett | 21131401022 | Im Shop suchenPDF S. 9 |
| 3.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 9 |
| 3.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 9 |
| 3.03 | Verschlussklappe SchaurohrdeckelFedermutter 4 x 9 | 412509 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.04 | Schwenkbolzen 16 x | 275211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.05 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.06 | Schwenkflansch | 21731401092 | Im Shop suchenPDF S. 9 |
| 3.06 | SchwenkflanschStiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 9 |
| 3.06 | SchwenkflanschScheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.06 | SchwenkflanschSechskantmutter M12 | 411600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.07 | Stiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 9 |
| 3.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 9 |
| 3.09 | Scheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.10 | Flanschdichtung 450 x | 350191 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 9 |
| 3.12 | Luftregelgehäuse | 21131402107 | Im Shop suchenPDF S. 9 |
| 3.13 | Schaumauskleidung hinten | 21131402047 | Im Shop suchenPDF S. 9 |
| 3.14 | Schaumauskleidung vorne | 21131402037 | Im Shop suchenPDF S. 9 |
| 3.15 | Schraube M8 x | 245402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.16 | Schraube M8 x 43 / | 304211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.17 | Klemmring Ø 8 mm | 490500 | Im Shop suchenPDF S. 9 |
| 3.18 | Luftreglerdeckel | 21131402167 | Im Shop suchenPDF S. 9 |
| 3.19 | Schaumauskleidung Luftreglerdeckel | 21131402057 | Im Shop suchenPDF S. 9 |
| 3.20 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.21 | Firmenschild | 21131401037 | Im Shop suchenPDF S. 9 |
| 3.22 | Kabeleinführung-Set | 21110401502 | Im Shop suchenPDF S. 9 |
4. Gebläse + Luftregler / Fan and air regulator / Turbine +
41 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Motor WM-D132/170-2/7K5 380-415V 50 Hz | 21531307010 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2017-M | 21731307432 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2017-MLeistungsschütz 3RT2017 230V 50/60Hz | 703109 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2017-MLeistungsschütz 3RT2016 230V 50/60Hz | 703107 | Im Shop suchenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2017-MHilfsschalterblock seitlich 2S | 703222 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2017-MHilfsschalterblock seitlich 20E | 703221 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.02 | Stern-Dreieck-Kombination YDRT2017-MZeitrelais elektronisch | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.03 | Motor WM-D132/170-2/7K5 380-415V 50 Hzmit Klemmbrett | 21531307020 | Im Shop suchenPDF S. 11 |
| 4.03 | Motor WM-D132/170-2/7K5 380-415V 50 Hzfür Frequenzumrichter extern | 21531307260 | Im Shop suchenPDF S. 11 |
| 4.04 | Motor für Frequenzumrichter angebautMotor WM-D132/170-2/7K5 380-415V 50 Hz | 21531307250 | Im Shop suchenPDF S. 11 |
| 4.05 | Frequenzumrichter parametriertWM-D132/170-2/7K5 für W-FM 50/54 | 31000795891 | Im Shop suchenPDF S. 11 |
| 4.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 11 |
| 4.07 | GebläseradTS-S 335 x 104,5 S1 50 Hz schwarz | 21131408011 | Im Shop suchenPDF S. 11 |
| 4.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.09 | Zahnscheibe J8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 11 |
| 4.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 11 |
| 4.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 11 |
| 4.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 11 |
| 4.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 11 |
| 4.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 11 |
| 4.16 | Stellantrieb STE 50 3 Nm | 651477 | Im Shop suchenPDF S. 11 |
| 4.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 11 |
| 4.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 11 |
| 4.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 11 |
| 4.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 11 |
| 4.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 11 |
| 4.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.26 | Schraube M6 x 120 DIN 7500 | 409371 | Im Shop suchenPDF S. 11 |
| 4.27 | Scheibe A6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.29 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 11 |
| 4.30 | Luftdruckwächter AirLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 11 |
| 4.30 | Luftdruckwächter AirLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 11 |
| 4.31 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 11 |
| 4.32 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 11 |
| 4.33 | Schlauch 4,0 x 1,75 / 300 mm | 23240024017 | Im Shop suchenPDF S. 11 |

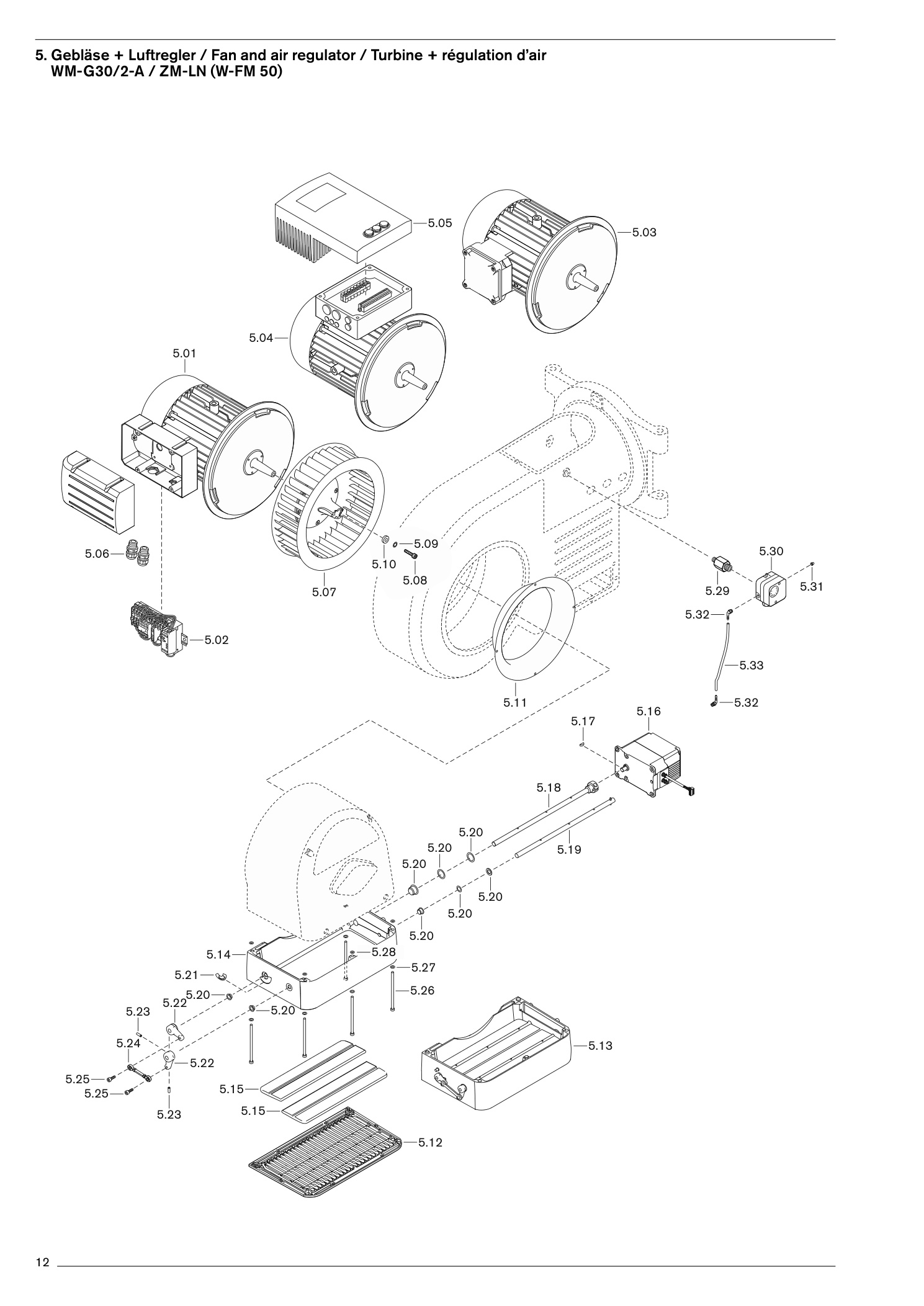

5. Gebläse + Luftregler / Fan and air regulator / Turbine +
39 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.01 | Motor WM-D132/210-2/10K0 380-415V 50Hz | 21531507010 | Im Shop suchenPDF S. 13 |
| 5.02 | Stern-Dreieck-Komb. YDRT2025-M 230V | 21731307382 | Im Shop suchenPDF S. 13 |
| 5.02 | Stern-Dreieck-Komb. YDRT2025-M 230VLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 13 |
| 5.02 | Stern-Dreieck-Komb. YDRT2025-M 230VHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 13 |
| 5.02 | Stern-Dreieck-Komb. YDRT2025-M 230VZeitrelais elektronisch | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.03 | Motor WM-D132/210-2/10K0 380-415V 50Hz Motormit Klemmbrett | 21531507020 | Im Shop suchenPDF S. 13 |
| 5.03 | Motor WM-D132/210-2/10K0 380-415V 50Hz Motorfür Frequenzumrichter extern | 21531507270 | Im Shop suchenPDF S. 13 |
| 5.04 | Motor für Frequenzumrichter angebaut MotorMotor WM-D132/210-2/10K0 380-415V 50Hz | 21531507280 | Im Shop suchenPDF S. 13 |
| 5.05 | Frequenzumrichter parametriert FrequencyMotor WM-D132/210-2/10K0 für W-FM 50/54 | 31000795891 | Im Shop suchenPDF S. 13 |
| 5.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 13 |
| 5.07 | Gebläserad TS-S 348 x 104,5 S1 50Hz | 21131408021 | Im Shop suchenPDF S. 13 |
| 5.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.09 | Zahnscheibe J8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 13 |
| 5.11 | Einlaufdüse 50Hz | 21131402067 | Im Shop suchenPDF S. 13 |
| 5.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 13 |
| 5.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 13 |
| 5.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 13 |
| 5.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 13 |
| 5.16 | Stellantrieb STE 50 3 Nm | 651477 | Im Shop suchenPDF S. 13 |
| 5.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 13 |
| 5.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 13 |
| 5.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 13 |
| 5.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 13 |
| 5.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 13 |
| 5.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.26 | Schraube M6 x120 DIN 7500 | 409371 | Im Shop suchenPDF S. 13 |
| 5.27 | Scheibe A6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.29 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 13 |
| 5.30 | LuftdruckwächterLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 13 |
| 5.30 | LuftdruckwächterLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 13 |
| 5.31 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 13 |
| 5.32 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 13 |
| 5.33 | Schlauch 4,0 x 1,75 300 mm | 23240024017 | Im Shop suchenPDF S. 13 |

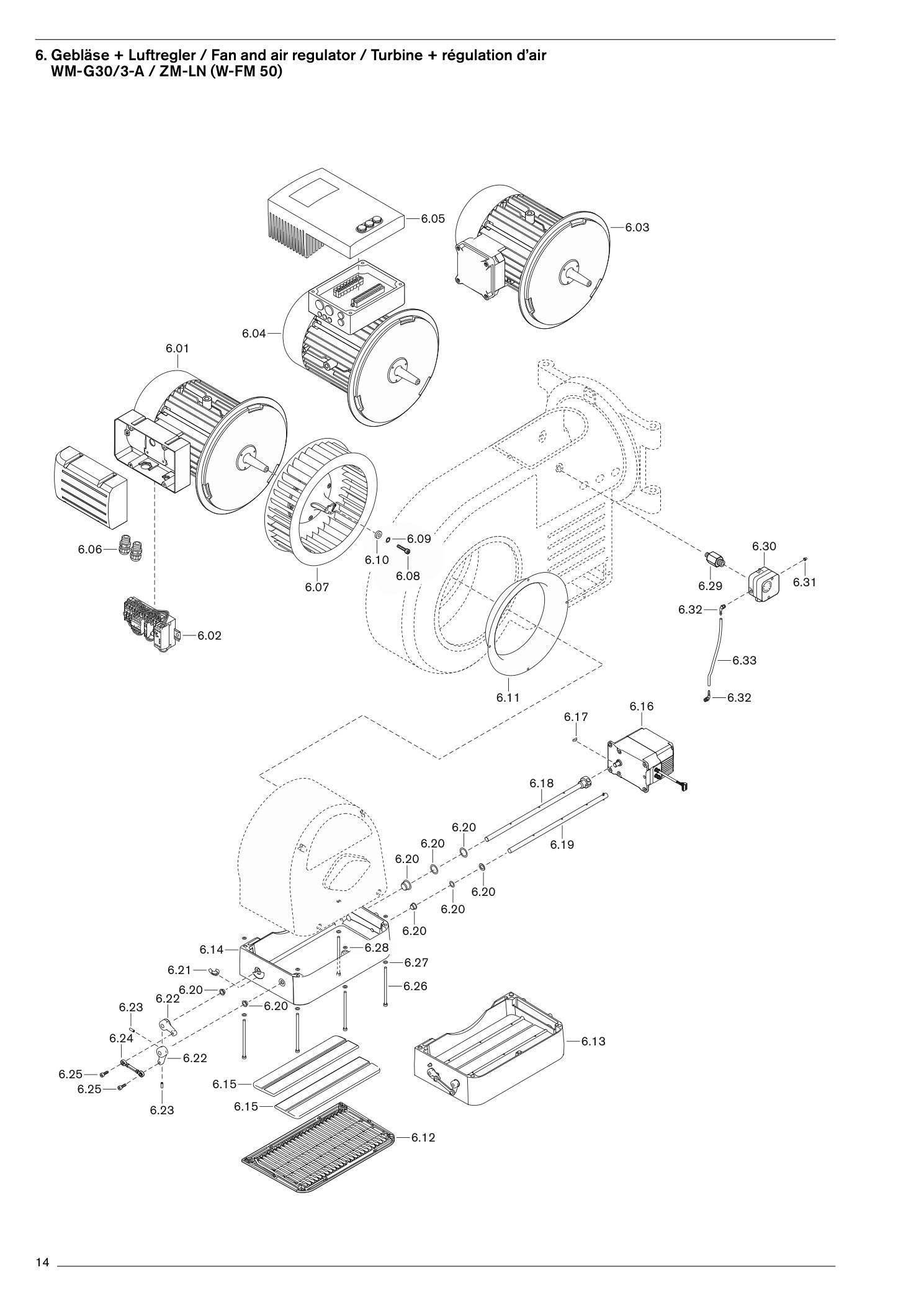

6. Gebläse + Luftregler / Fan and air regulator / Turbine +
40 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | Motor WM-D132/210-2/14K0 380-415V 50Hz | 21531607010 | Im Shop suchenPDF S. 15 |
| 6.02 | Stern-Dreieck-Kombination YDRT2026-M | 21731507432 | Im Shop suchenPDF S. 15 |
| 6.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2026 230V 50/60Hz | 703111 | Im Shop suchenPDF S. 15 |
| 6.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 15 |
| 6.02 | Stern-Dreieck-Kombination YDRT2026-MHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 15 |
| 6.02 | Stern-Dreieck-Kombination YDRT2026-MZeitrelais elektronisch | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.03 | Motor WM-D132/210-2/14K0 380-415V 50Hzmit Klemmbrett | 21531607020 | Im Shop suchenPDF S. 15 |
| 6.03 | Motor WM-D132/210-2/14K0 380-415V 50Hzfür Frequenzumrichter extern | 21531607250 | Im Shop suchenPDF S. 15 |
| 6.04 | Motor für Frequenzumrichter angebautMotor WM-D132/210-2/14K0 380-415V 50Hz | 21531607240 | Im Shop suchenPDF S. 15 |
| 6.05 | Frequenzumrichter parametriertWM-D132/210-2/14K0 für W-FM 50/54 | 31000795901 | Im Shop suchenPDF S. 15 |
| 6.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 15 |
| 6.07 | Gebläserad TS-S 348 x 104,5 R 50Hz schwarz | 21131408021 | Im Shop suchenPDF S. 15 |
| 6.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.09 | Zahnscheibe J8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 15 |
| 6.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 15 |
| 6.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 15 |
| 6.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 15 |
| 6.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 15 |
| 6.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 15 |
| 6.16 | Stellantrieb STE 50 3 Nm | 651477 | Im Shop suchenPDF S. 15 |
| 6.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 15 |
| 6.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 15 |
| 6.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 15 |
| 6.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 15 |
| 6.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 15 |
| 6.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.26 | Schraube M6 x 120 DIN 7500 | 409371 | Im Shop suchenPDF S. 15 |
| 6.27 | Scheibe A6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.29 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 15 |
| 6.30 | Luftdruckwächter AirLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 15 |
| 6.30 | Luftdruckwächter AirLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 15 |
| 6.31 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 15 |
| 6.32 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 15 |
| 6.33 | Schlauch 4,0 x 1,75 300 mm | 23240024017 | Im Shop suchenPDF S. 15 |

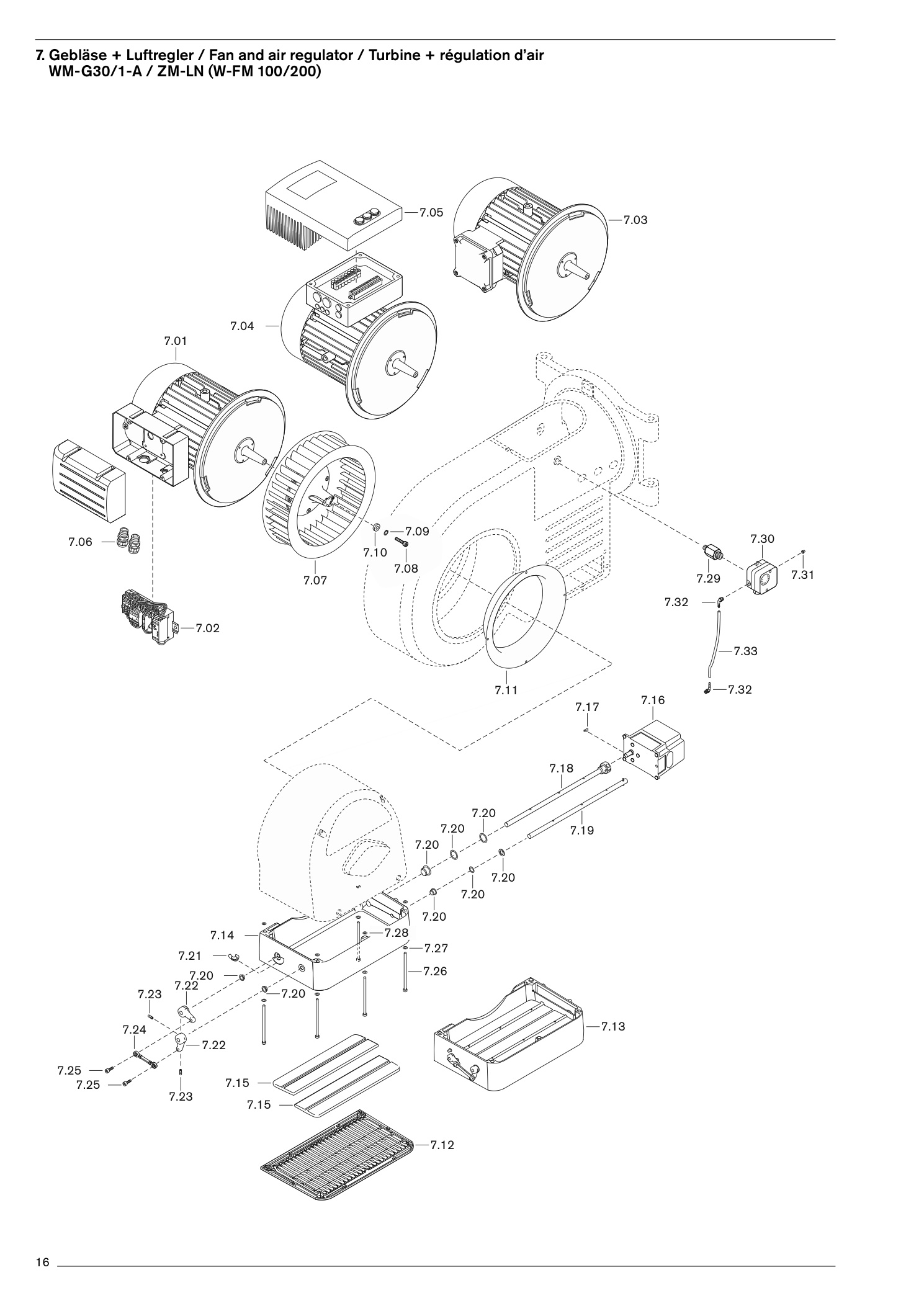

7. Gebläse + Luftregler / Fan and air regulator / Turbine +
42 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.01 | Motor WM-D132/170-2/7K5 380-415V 50Hz | 21531307010 | Im Shop suchenPDF S. 17 |
| 7.02 | Stern-Dreieck-Kombination YDRT2017-M | 21731307432 | Im Shop suchenPDF S. 17 |
| 7.02 | Stern-Dreieck-Kombination YDRT2017-MLeistungsschütz 3RT2017 230V 50/60Hz | 703109 | Im Shop suchenPDF S. 17 |
| 7.02 | Stern-Dreieck-Kombination YDRT2017-MLeistungsschütz 3RT2016 230V 50/60Hz | 703107 | Im Shop suchenPDF S. 17 |
| 7.02 | Stern-Dreieck-Kombination YDRT2017-MHilfsschalterblock seitlich 2S | 703222 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.02 | Stern-Dreieck-Kombination YDRT2017-MHilfsschalterblock seitlich 20E | 703221 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.02 | Stern-Dreieck-Kombination YDRT2017-MZeitrelais elektronisch | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.03 | Motor WM-D132/170-2/7K5 380-415V 50Hzmit Klemmbrett | 21531307020 | Im Shop suchenPDF S. 17 |
| 7.03 | Motor WM-D132/170-2/7K5 380-415V 50Hzfür Frequenzumrichter extern | 21531307260 | Im Shop suchenPDF S. 17 |
| 7.04 | Motor für Frequenzumrichter angebautMotor WM-D132/170-2/7K5 380-415V 50Hz | 21531307250 | Im Shop suchenPDF S. 17 |
| 7.05 | Frequenzumrichter parametriertWM-D132/170-2/7K5 für W-FM | 200310 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 17 |
| 7.07 | Gebläserad TS-S 335 x 104,5-R 50Hz grün | 21131408011 | Im Shop suchenPDF S. 17 |
| 7.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.09 | Zahnscheibe J8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 17 |
| 7.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 17 |
| 7.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 17 |
| 7.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 17 |
| 7.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 17 |
| 7.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 17 |
| 7.16 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 17 |
| 7.16 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 17 |
| 7.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 17 |
| 7.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 17 |
| 7.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 17 |
| 7.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 17 |
| 7.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 17 |
| 7.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.26 | Schraube M6 x 120 DIN 7500 | 409371 | Im Shop suchenPDF S. 17 |
| 7.27 | Scheibe A6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.29 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 17 |
| 7.30 | Luftdruckwächter AirLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 17 |
| 7.30 | Luftdruckwächter AirLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 17 |
| 7.31 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 17 |
| 7.32 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 17 |
| 7.33 | Schlauch 4,0 x 1,75 / 300 mm | 23240024017 | Im Shop suchenPDF S. 17 |
8. Gebläse + Luftregler / Fan and air regulator / Turbine +
40 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.01 | Motor WM-D132/210-2/10K0 380-415V 50H | 21531507010 | Im Shop suchenPDF S. 19 |
| 8.02 | Stern-Dreieck-Komb. YDRT2025-M 230V | 21731307382 | Im Shop suchenPDF S. 19 |
| 8.02 | Stern-Dreieck-Komb. YDRT2025-M 230VLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 19 |
| 8.02 | Stern-Dreieck-Komb. YDRT2025-M 230VHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 19 |
| 8.02 | Stern-Dreieck-Komb. YDRT2025-M 230VZeitrelais elektronisch | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzmit Klemmbrett | 21531507020 | Im Shop suchenPDF S. 19 |
| 8.03 | Motor WM-D132/210-2/10K0 380-415V 50Hzfür Frequenzumrichter extern | 21531507270 | Im Shop suchenPDF S. 19 |
| 8.04 | Motor für Frequenzumrichter angebautMotor WM-D132/210-2/10K0 380-415V 50Hz | 21531507280 | Im Shop suchenPDF S. 19 |
| 8.05 | Frequenzumrichter parametriertMotor WM-D132/210-2/10K0 für W-FM | 200310 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 19 |
| 8.07 | Gebläserad TS-S 348 x 104,5 S1 50Hz | 21131408021 | Im Shop suchenPDF S. 19 |
| 8.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.09 | Zahnscheibe J8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 19 |
| 8.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 19 |
| 8.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 19 |
| 8.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 19 |
| 8.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 19 |
| 8.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 19 |
| 8.16 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 19 |
| 8.16 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 19 |
| 8.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 19 |
| 8.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 19 |
| 8.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 19 |
| 8.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 19 |
| 8.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 19 |
| 8.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.26 | Schraube M6 x 120 DIN 7500 | 409371 | Im Shop suchenPDF S. 19 |
| 8.27 | Scheibe A6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.29 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 19 |
| 8.30 | Luftdruckwächter AirLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 19 |
| 8.30 | Luftdruckwächter AirLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 19 |
| 8.31 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 19 |
| 8.32 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 19 |
| 8.33 | Schlauch 4,0 x 1,75 300 mm | 23240024017 | Im Shop suchenPDF S. 19 |
9. Gebläse + Luftregler / Fan and air regulator / Turbine +
41 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.01 | Motor WM-D132/210-2/14K0 380-415V 50Hzmit Stern-Dreieck-Kombination | 21531607010 | Im Shop suchenPDF S. 21 |
| 9.02 | Stern-Dreieck-Kombination YDRT2026-M | 21731507432 | Im Shop suchenPDF S. 21 |
| 9.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2026 230V 50/60Hz | 703111 | Im Shop suchenPDF S. 21 |
| 9.02 | Stern-Dreieck-Kombination YDRT2026-MLeistungsschütz 3RT2025 230V 50/60Hz | 703110 | Im Shop suchenPDF S. 21 |
| 9.02 | Stern-Dreieck-Kombination YDRT2026-MHilfsschalterblock seitlich 1S+1OE | 703215 | Im Shop suchenPDF S. 21 |
| 9.02 | Stern-Dreieck-Kombination YDRT2026-MZeitrelais elektronisch | 703300 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.03 | Motor WM-D132/210-2/14K0 380-415V 50Hzmit Klemmbrett | 21531607020 | Im Shop suchenPDF S. 21 |
| 9.03 | Motor WM-D132/210-2/14K0 380-415V 50Hzfür Frequenzumrichter extern | 21531607250 | Im Shop suchenPDF S. 21 |
| 9.04 | Motor für Frequenzumrichter angebautMotor WM-D132/210-2/14K0 380-415V 50Hz | 21531607240 | Im Shop suchenPDF S. 21 |
| 9.05 | Frequenzumrichter parametriertWM-D132/210-2/14K0 für W-FM | 200310 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.06 | Kabelverschraubungs-Set | 21110401502 | Im Shop suchenPDF S. 21 |
| 9.07 | Gebläserad TS-S 348 x 104,5 R 50Hz schwarz | 21131408021 | Im Shop suchenPDF S. 21 |
| 9.08 | Schraube M8 x 30 LH DIN 912 8.8 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.09 | Zahnscheibe J8,4 DIN 6797 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.10 | Scheibe 8,5 x 22 x 5 | 21140408067 | Im Shop suchenPDF S. 21 |
| 9.11 | Einlaufdüse 50 Hz | 21131402067 | Im Shop suchenPDF S. 21 |
| 9.12 | Ansauggitter | 21131402192 | Im Shop suchenPDF S. 21 |
| 9.12 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.13 | Luftregeleinrichtung komplett | 21131402032 | Im Shop suchenPDF S. 21 |
| 9.14 | Luftregeleinrichtung | 21131402117 | Im Shop suchenPDF S. 21 |
| 9.15 | Luftklappe | 21131402127 | Im Shop suchenPDF S. 21 |
| 9.16 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 21 |
| 9.16 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 21 |
| 9.17 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.18 | Luftklappenwelle mit Kupplung | 21131402082 | Im Shop suchenPDF S. 21 |
| 9.19 | Luftklappenwelle mit Spannstift | 21131402092 | Im Shop suchenPDF S. 21 |
| 9.20 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 21 |
| 9.21 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.22 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 21 |
| 9.23 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.24 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 21 |
| 9.25 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.26 | Schraube M6 x 120 DIN 7500 | 409371 | Im Shop suchenPDF S. 21 |
| 9.27 | Scheibe A6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.28 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 9.29 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 21 |
| 9.30 | Luftdruckwächter AirLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 21 |
| 9.30 | Luftdruckwächter AirLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 21 |
| 9.31 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 21 |
| 9.32 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 21 |
| 9.33 | Schlauch 4,0 x 1,75 300 mm | 23240024017 | Im Shop suchenPDF S. 21 |

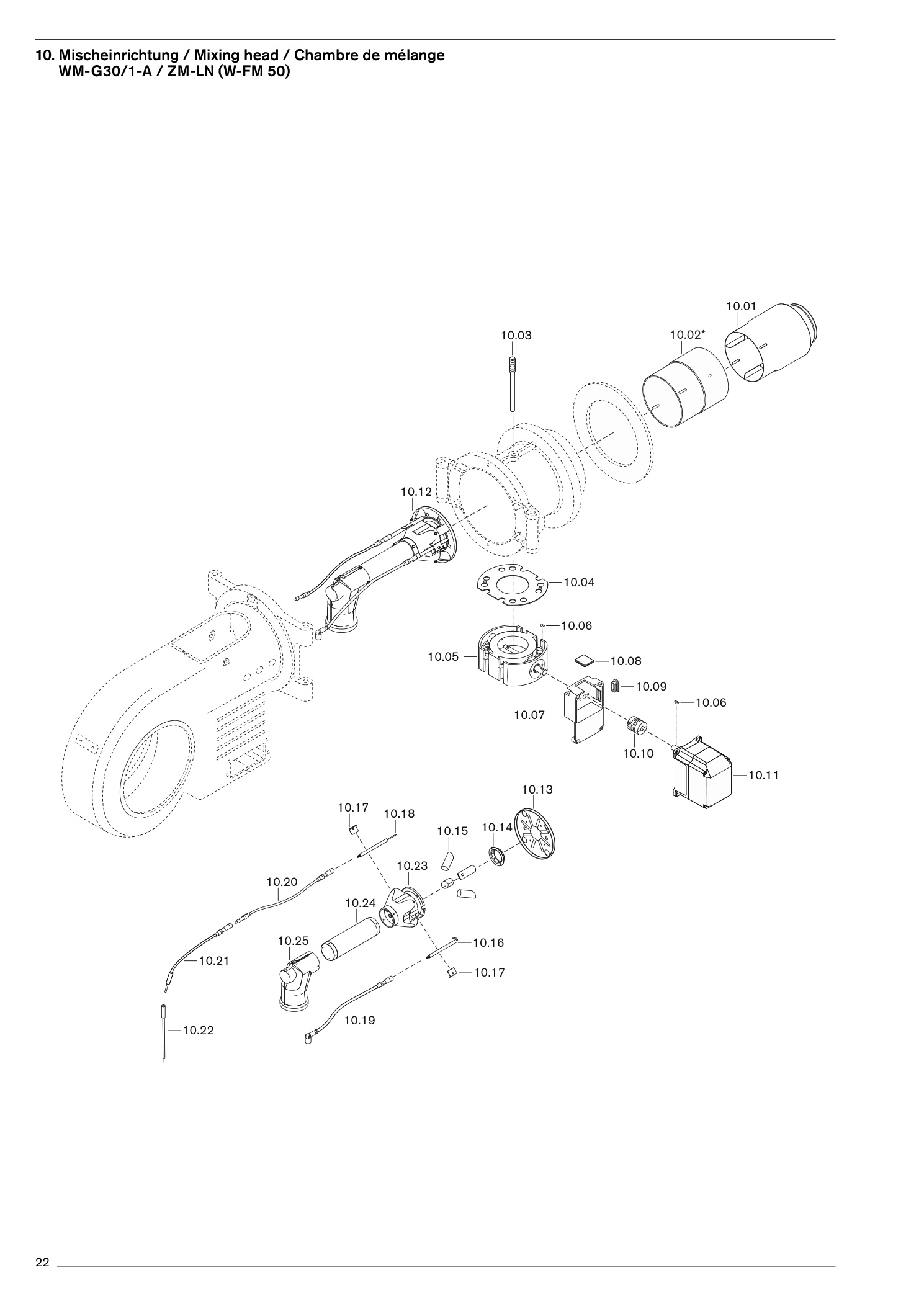

10. Mischeinrichtung / Mixing head / Chambre de mélange
38 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 10.01 | Flammrohr WM-G30/1 ZM-LN | 21731314042 | Im Shop suchenPDF S. 23 |
| 10.02 | Verlängerungsrohr150 mm verlängert* | 21731414112 | Im Shop suchenPDF S. 23 |
| 10.02 | Verlängerungsrohr300 mm verlängert* | 21731414122 | Im Shop suchenPDF S. 23 |
| 10.03 | Klemmschraube M12 x | 132277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 10.04 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 23 |
| 10.05 | Gasdrossel DN 80 mit Zwischengehäuse kpl. | 21750525022 | Im Shop suchenPDF S. 23 |
| 10.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 10.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 23 |
| 10.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 23 |
| 10.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 10.10 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 23 |
| 10.11 | Stellantrieb STE 50 1,2 Nm Gas | 651484 | Im Shop suchenPDF S. 23 |
| 10.12 | Mischgehäuse komplettErdgas Standard | 21731414132 | Im Shop suchenPDF S. 23 |
| 10.12 | Mischgehäuse komplettErdgas 150 mm verlängert* | 21731414252 | Im Shop suchenPDF S. 23 |
| 10.12 | Mischgehäuse komplettErdgas 300 mm verlängert* | 21731414272 | Im Shop suchenPDF S. 23 |
| 10.12 | Mischgehäuse komplettFlüssiggas Standard | 21731414142 | Im Shop suchenPDF S. 23 |
| 10.12 | Mischgehäuse komplettFlüssiggas 150 mm verlängert* | 21731414262 | Im Shop suchenPDF S. 23 |
| 10.12 | Mischgehäuse komplettFlüssiggas 300 mm verlängert* | 21731414282 | Im Shop suchenPDF S. 23 |
| 10.13 | Stauscheibe 210 x 60 | 21731414157 | Im Shop suchenPDF S. 23 |
| 10.14 | Düseneinsatz 80 x 16 Bo. 8 x 4,3 mm | 21731414167 | Im Shop suchenPDF S. 23 |
| 10.15 | Düsenrohr28 x 2 x 70 Erdgas | 21731314027 | Im Shop suchenPDF S. 23 |
| 10.15 | Düsenrohr28 x 4 x 70 Flüssiggas | 21731314037 | Im Shop suchenPDF S. 23 |
| 10.16 | Zündelektrode | 21740514167 | Im Shop suchenPDF S. 23 |
| 10.17 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 23 |
| 10.18 | Fühlerelektrode | 15124314137 | Im Shop suchenPDF S. 23 |
| 10.19 | 900 mm (Standard) | 21720411092 | Im Shop suchenPDF S. 23 |
| 10.19 | 900 mm (Standard)1100 mm (für 150 mm Verlängerung)* | 21720411112 | Im Shop suchenPDF S. 23 |
| 10.19 | 900 mm (Standard)1200 mm (für 300 mm Verlängerung)* | 21720411202 | Im Shop suchenPDF S. 23 |
| 10.20 | 600 mm (Standard) | 21720314502 | Im Shop suchenPDF S. 23 |
| 10.20 | 600 mm (Standard)800 mm (für 150 mm Verlängerung)* | 21720314522 | Im Shop suchenPDF S. 23 |
| 10.20 | 600 mm (Standard)900 mm (für 300 mm Verlängerung)* | 21720314532 | Im Shop suchenPDF S. 23 |
| 10.21 | Ionisationsleitung 600 mm Zwischenstück | 21710417022 | Im Shop suchenPDF S. 23 |
| 10.22 | Ionisationsleitung Kupplung | 25010317052 | Im Shop suchenPDF S. 23 |
| 10.23 | Verteilerstern | 21731414147 | Im Shop suchenPDF S. 23 |
| 10.24 | Mischrohr75 x 2,5 x 248 (Standard) | 21740514117 | Im Shop suchenPDF S. 23 |
| 10.24 | Mischrohr75 x 2,5 x 398 (für 150 mm Verlängerung)* | 29040514037 | Im Shop suchenPDF S. 23 |
| 10.24 | Mischrohr75 x 2,5 x 548 (für 300 mm Verlängerung)* | 29040514047 | Im Shop suchenPDF S. 23 |
| 10.25 | Mischgehäuse | 21731414137 | Im Shop suchenPDF S. 23 |

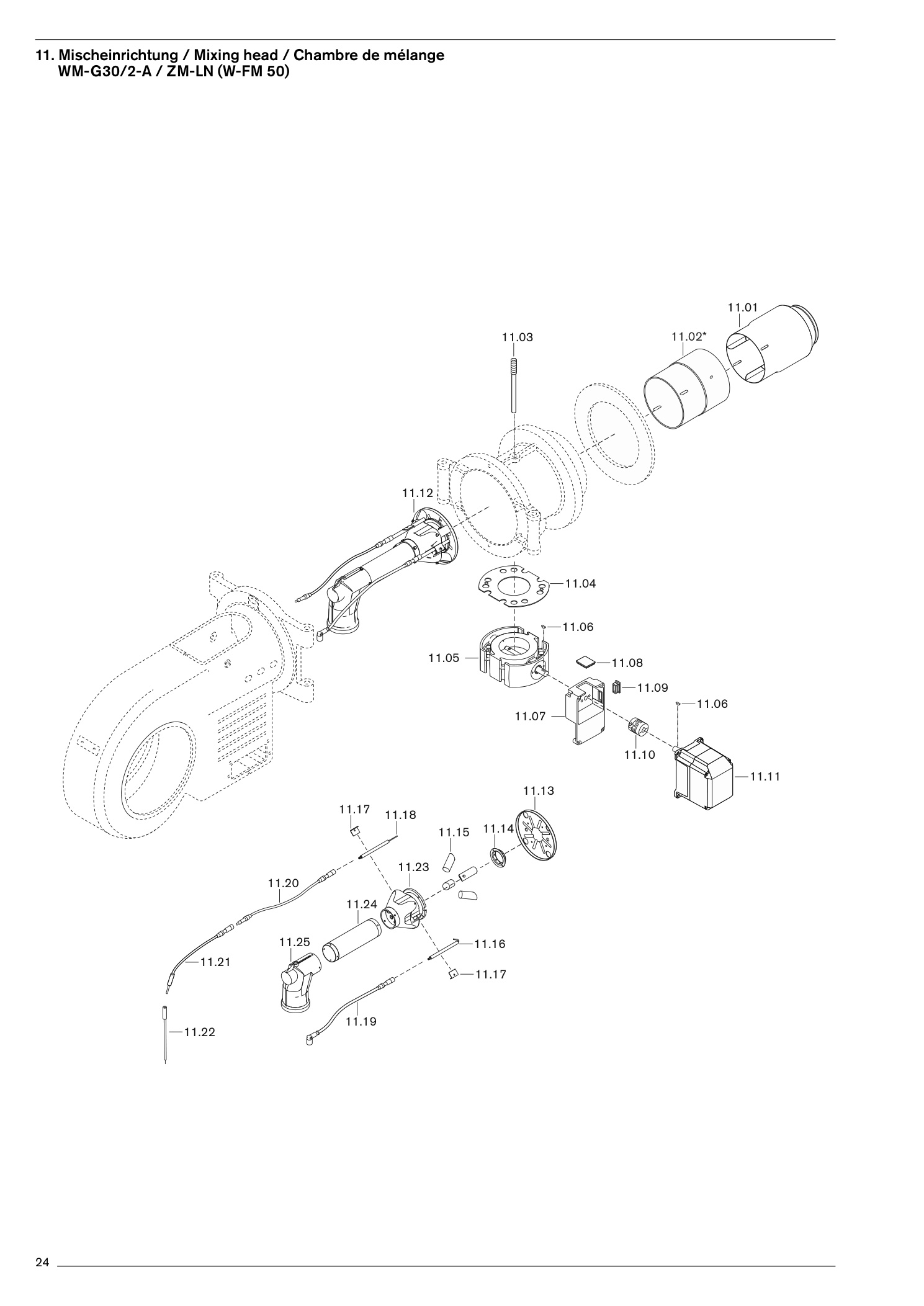

11. Mischeinrichtung / Mixing head / Chambre de mélange
38 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 11.01 | Flammrohr WM-G30/2 ZM-LN | 21731414172 | Im Shop suchenPDF S. 25 |
| 11.02 | Verlängerungsrohr150 mm verlängert* | 21731414112 | Im Shop suchenPDF S. 25 |
| 11.02 | Verlängerungsrohr300 mm verlängert* | 21731414122 | Im Shop suchenPDF S. 25 |
| 11.03 | Klemmschraube M12 x | 132277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 11.04 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 25 |
| 11.05 | Gasdrossel DN 80 mit Zwischengehäuse kpl. | 21750525022 | Im Shop suchenPDF S. 25 |
| 11.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 11.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 25 |
| 11.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 25 |
| 11.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 11.10 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 25 |
| 11.11 | Stellantrieb STE 50 1,2 Nm Gas | 651484 | Im Shop suchenPDF S. 25 |
| 11.12 | Mischgehäuse komplettErdgas Standard | 21731414132 | Im Shop suchenPDF S. 25 |
| 11.12 | Mischgehäuse komplettErdgas 150 mm verlängert* | 21731414252 | Im Shop suchenPDF S. 25 |
| 11.12 | Mischgehäuse komplettErdgas 300 mm verlängert* | 21731414272 | Im Shop suchenPDF S. 25 |
| 11.12 | Mischgehäuse komplettFlüssiggas Standard | 21731414142 | Im Shop suchenPDF S. 25 |
| 11.12 | Mischgehäuse komplettFlüssiggas 150 mm verlängert* | 21731414262 | Im Shop suchenPDF S. 25 |
| 11.12 | Mischgehäuse komplettFlüssiggas 300 mm verlängert* | 21731414282 | Im Shop suchenPDF S. 25 |
| 11.13 | Stauscheibe 210 x 60 | 21731414157 | Im Shop suchenPDF S. 25 |
| 11.14 | Düseneinsatz 80 x 16 Bo. 8 x 4,3 mm | 21731414167 | Im Shop suchenPDF S. 25 |
| 11.15 | Düsenrohr28 x 2 x 70 Erdgas | 21731314027 | Im Shop suchenPDF S. 25 |
| 11.15 | Düsenrohr28 x 4 x 70 Flüssiggas | 21731314037 | Im Shop suchenPDF S. 25 |
| 11.16 | Zündelektrode | 21740514167 | Im Shop suchenPDF S. 25 |
| 11.17 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 25 |
| 11.18 | Fühlerelektrode | 15124314137 | Im Shop suchenPDF S. 25 |
| 11.19 | 900 mm (Standard) | 21720411092 | Im Shop suchenPDF S. 25 |
| 11.19 | 900 mm (Standard)1100 mm (für 150 mm Verlängerung)* | 21720411112 | Im Shop suchenPDF S. 25 |
| 11.19 | 900 mm (Standard)1200 mm (für 300 mm Verlängerung)* | 21720411202 | Im Shop suchenPDF S. 25 |
| 11.20 | 600 mm (Standard) | 21720314502 | Im Shop suchenPDF S. 25 |
| 11.20 | 600 mm (Standard)800 mm (für 150 mm Verlängerung)* | 21720314522 | Im Shop suchenPDF S. 25 |
| 11.20 | 600 mm (Standard)900 mm (für 300 mm Verlängerung)* | 21720314532 | Im Shop suchenPDF S. 25 |
| 11.21 | Ionisationsleitung 600 mm Zwischenstück | 21710417022 | Im Shop suchenPDF S. 25 |
| 11.22 | Ionisationsleitung Kupplung | 25010317052 | Im Shop suchenPDF S. 25 |
| 11.23 | Verteilerstern | 21731414147 | Im Shop suchenPDF S. 25 |
| 11.24 | Mischrohr75 x 2,5 x 248 (Standard) | 21740514117 | Im Shop suchenPDF S. 25 |
| 11.24 | Mischrohr75 x 2,5 x 398 (für 150 mm Verlängerung)* | 29040514037 | Im Shop suchenPDF S. 25 |
| 11.24 | Mischrohr75 x 2,5 x 548 (für 300 mm Verlängerung)* | 29040514047 | Im Shop suchenPDF S. 25 |
| 11.25 | Mischgehäuse | 21731414137 | Im Shop suchenPDF S. 25 |
12. Mischeinrichtung / Mixing head / Chambre de mélange
38 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 12.01 | Flammrohr WM-G30/3 ZM-LN | 21731514172 | Im Shop suchenPDF S. 27 |
| 12.02 | Verlängerungsrohr150 mm verlängert* | 21731514112 | Im Shop suchenPDF S. 27 |
| 12.02 | Verlängerungsrohr300 mm verlängert* | 21731514122 | Im Shop suchenPDF S. 27 |
| 12.03 | Klemmschraube M12 x | 132277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 12.04 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 27 |
| 12.05 | Gasdrossel DN 80 mit Zwischengehäuse kpl. | 21750525022 | Im Shop suchenPDF S. 27 |
| 12.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 12.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 27 |
| 12.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 27 |
| 12.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 12.10 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 27 |
| 12.11 | Stellantrieb STE 50 1,2 Nm Gas | 651484 | Im Shop suchenPDF S. 27 |
| 12.12 | Mischgehäuse komplettErdgas Standard | 21731514132 | Im Shop suchenPDF S. 27 |
| 12.12 | Mischgehäuse komplettErdgas 150 mm verlängert* | 21731514252 | Im Shop suchenPDF S. 27 |
| 12.12 | Mischgehäuse komplettErdgas 300 mm verlängert* | 21731514272 | Im Shop suchenPDF S. 27 |
| 12.12 | Mischgehäuse komplettFlüssiggas Standard | 21731514142 | Im Shop suchenPDF S. 27 |
| 12.12 | Mischgehäuse komplettFlüssiggas 150 mm verlängert* | 21731514262 | Im Shop suchenPDF S. 27 |
| 12.12 | Mischgehäuse komplettFlüssiggas 300 mm verlängert* | 21731514282 | Im Shop suchenPDF S. 27 |
| 12.13 | Stauscheibe 250 x 60 | 21731514157 | Im Shop suchenPDF S. 27 |
| 12.14 | Düseneinsatz 108 x 18 Bo. 8 x 4,5 mm | 21731514167 | Im Shop suchenPDF S. 27 |
| 12.15 | Düsenrohr28 x 2 x 70 Erdgas | 21731314027 | Im Shop suchenPDF S. 27 |
| 12.15 | Düsenrohr28 x 4 x 70 Flüssiggas | 21731314037 | Im Shop suchenPDF S. 27 |
| 12.16 | Zündelektrode | 21740514167 | Im Shop suchenPDF S. 27 |
| 12.17 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 27 |
| 12.18 | Fühlerelektrode | 15124314137 | Im Shop suchenPDF S. 27 |
| 12.19 | 900 mm (Standard) | 21720411092 | Im Shop suchenPDF S. 27 |
| 12.19 | 900 mm (Standard)1100 mm (für 150 mm Verlängerung)* | 21720411112 | Im Shop suchenPDF S. 27 |
| 12.19 | 900 mm (Standard)1200 mm (für 300 mm Verlängerung)* | 21720411202 | Im Shop suchenPDF S. 27 |
| 12.20 | 600 mm (Standard) | 21720314502 | Im Shop suchenPDF S. 27 |
| 12.20 | 600 mm (Standard)800 mm (für 150 mm Verlängerung)* | 21720314522 | Im Shop suchenPDF S. 27 |
| 12.20 | 600 mm (Standard)900 mm (für 300 mm Verlängerung)* | 21720314532 | Im Shop suchenPDF S. 27 |
| 12.21 | Ionisationsleitung 600 mm Zwischenstück | 21710417022 | Im Shop suchenPDF S. 27 |
| 12.22 | Ionisationsleitung Kupplung | 25010317052 | Im Shop suchenPDF S. 27 |
| 12.23 | Verteilerstern | 21731514147 | Im Shop suchenPDF S. 27 |
| 12.24 | Mischrohr90 x 2,5 x 263 (Standard) | 21750514197 | Im Shop suchenPDF S. 27 |
| 12.24 | Mischrohr90 x 2,5 x 413 (für 150 mm Verlängerung)* | 29050514067 | Im Shop suchenPDF S. 27 |
| 12.24 | Mischrohr90 x 2,5 x 563 (für 300 mm Verlängerung)* | 29050514077 | Im Shop suchenPDF S. 27 |
| 12.25 | Mischgehäuse | 21731514137 | Im Shop suchenPDF S. 27 |

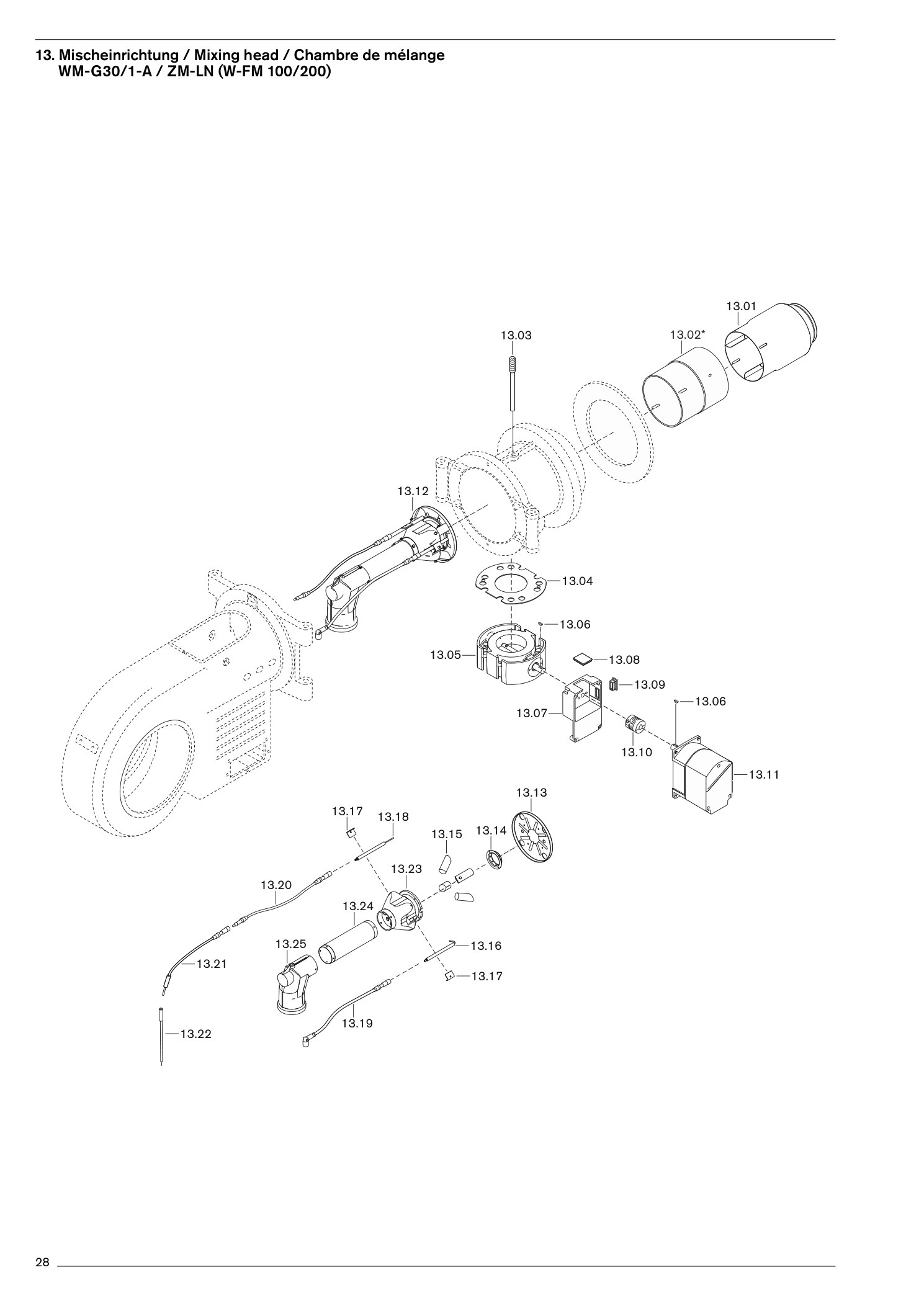

13. Mischeinrichtung / Mixing head / Chambre de mélange
40 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 13.01 | Flammrohr WM-G30/1 ZM-LN | 21731314042 | Im Shop suchenPDF S. 29 |
| 13.02 | Verlängerungsrohr150 mm verlängert* | 21731414112 | Im Shop suchenPDF S. 29 |
| 13.02 | Verlängerungsrohr300 mm verlängert* | 21731414122 | Im Shop suchenPDF S. 29 |
| 13.03 | Klemmschraube M12 x | 132277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 13.04 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 29 |
| 13.05 | Gasdrossel DN 80 mit Zwischengehäuse kpl. | 21750525022 | Im Shop suchenPDF S. 29 |
| 13.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 13.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 29 |
| 13.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 29 |
| 13.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 13.10 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 29 |
| 13.11 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 29 |
| 13.11 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 29 |
| 13.11 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 29 |
| 13.12 | Mischgehäuse komplettErdgas Standard | 21731414132 | Im Shop suchenPDF S. 29 |
| 13.12 | Mischgehäuse komplettErdgas 150 mm verlängert* | 21731414252 | Im Shop suchenPDF S. 29 |
| 13.12 | Mischgehäuse komplettErdgas 300 mm verlängert* | 21731414272 | Im Shop suchenPDF S. 29 |
| 13.12 | Mischgehäuse komplettFlüssiggas Standard | 21731414142 | Im Shop suchenPDF S. 29 |
| 13.12 | Mischgehäuse komplettFlüssiggas 150 mm verlängert* | 21731414262 | Im Shop suchenPDF S. 29 |
| 13.12 | Mischgehäuse komplettFlüssiggas 300 mm verlängert* | 21731414282 | Im Shop suchenPDF S. 29 |
| 13.13 | Stauscheibe 210 x 60 | 21731414157 | Im Shop suchenPDF S. 29 |
| 13.14 | Düseneinsatz 80 x 16 Bo. 8 x 4,3 mm | 21731414167 | Im Shop suchenPDF S. 29 |
| 13.15 | Düsenrohr28 x 2 x 70 Erdgas | 21731314027 | Im Shop suchenPDF S. 29 |
| 13.15 | Düsenrohr28 x 4 x 70 Flüssiggas | 21731314037 | Im Shop suchenPDF S. 29 |
| 13.16 | Zündelektrode | 21740514167 | Im Shop suchenPDF S. 29 |
| 13.17 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 29 |
| 13.18 | Fühlerelektrode | 15124314137 | Im Shop suchenPDF S. 29 |
| 13.19 | 900 mm (Standard) | 21720411092 | Im Shop suchenPDF S. 29 |
| 13.19 | 900 mm (Standard)1100 mm (für 150 mm Verlängerung)* | 21720411112 | Im Shop suchenPDF S. 29 |
| 13.19 | 900 mm (Standard)1200 mm (für 300 mm Verlängerung)* | 21720411202 | Im Shop suchenPDF S. 29 |
| 13.20 | 600 mm (Standard) | 21720314502 | Im Shop suchenPDF S. 29 |
| 13.20 | 600 mm (Standard)800 mm (für 150 mm Verlängerung)* | 21720314522 | Im Shop suchenPDF S. 29 |
| 13.20 | 600 mm (Standard)900 mm (für 300 mm Verlängerung)* | 21720314532 | Im Shop suchenPDF S. 29 |
| 13.21 | Ionisationsleitung 600 mm Zwischenstück | 21710417022 | Im Shop suchenPDF S. 29 |
| 13.22 | Ionisationsleitung Kupplung | 25010317052 | Im Shop suchenPDF S. 29 |
| 13.23 | Verteilerstern | 21731414147 | Im Shop suchenPDF S. 29 |
| 13.24 | Mischrohr75 x 2,5 x 248 (Standard) | 21740514117 | Im Shop suchenPDF S. 29 |
| 13.24 | Mischrohr75 x 2,5 x 398 (für 150 mm Verlängerung)* | 29040514037 | Im Shop suchenPDF S. 29 |
| 13.24 | Mischrohr75 x 2,5 x 548 (für 300 mm Verlängerung)* | 29040514047 | Im Shop suchenPDF S. 29 |
| 13.25 | Mischgehäuse | 21731414137 | Im Shop suchenPDF S. 29 |
14. Mischeinrichtung / Mixing head / Chambre de mélange
40 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 14.01 | Flammrohr WM-G30/2 ZM-LN | 21731414172 | Im Shop suchenPDF S. 31 |
| 14.02 | Verlängerungsrohr150 mm verlängert* | 21731414112 | Im Shop suchenPDF S. 31 |
| 14.02 | Verlängerungsrohr300 mm verlängert* | 21731414122 | Im Shop suchenPDF S. 31 |
| 14.03 | Klemmschraube M12 x | 132277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 14.04 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 31 |
| 14.05 | Gasdrossel DN 80 mit Zwischengehäuse kpl. | 21750525022 | Im Shop suchenPDF S. 31 |
| 14.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 14.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 31 |
| 14.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 31 |
| 14.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 14.10 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 31 |
| 14.11 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 31 |
| 14.11 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 31 |
| 14.11 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 31 |
| 14.12 | Mischgehäuse komplettErdgas Standard | 21731414132 | Im Shop suchenPDF S. 31 |
| 14.12 | Mischgehäuse komplettErdgas 150 mm verlängert* | 21731414252 | Im Shop suchenPDF S. 31 |
| 14.12 | Mischgehäuse komplettErdgas 300 mm verlängert* | 21731414272 | Im Shop suchenPDF S. 31 |
| 14.12 | Mischgehäuse komplettFlüssiggas Standard | 21731414142 | Im Shop suchenPDF S. 31 |
| 14.12 | Mischgehäuse komplettFlüssiggas 150 mm verlängert* | 21731414262 | Im Shop suchenPDF S. 31 |
| 14.12 | Mischgehäuse komplettFlüssiggas 300 mm verlängert* | 21731414282 | Im Shop suchenPDF S. 31 |
| 14.13 | Stauscheibe 210 x 60 | 21731414157 | Im Shop suchenPDF S. 31 |
| 14.14 | Düseneinsatz 80 x 16 Bo. 8 x 4,3 mm | 21731414167 | Im Shop suchenPDF S. 31 |
| 14.15 | Düsenrohr28 x 2 x 70 Erdgas | 21731314027 | Im Shop suchenPDF S. 31 |
| 14.15 | Düsenrohr28 x 4 x 70 Flüssiggas | 21731314037 | Im Shop suchenPDF S. 31 |
| 14.16 | Zündelektrode | 21740514167 | Im Shop suchenPDF S. 31 |
| 14.17 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 31 |
| 14.18 | Fühlerelektrode | 15124314137 | Im Shop suchenPDF S. 31 |
| 14.19 | Zündleitung 11/6,4900 mm (Standard) | 21720411092 | Im Shop suchenPDF S. 31 |
| 14.19 | Zündleitung 11/6,41100 mm (für 150 mm Verlängerung)* | 21720411112 | Im Shop suchenPDF S. 31 |
| 14.19 | Zündleitung 11/6,41200 mm (für 300 mm Verlängerung)* | 21720411202 | Im Shop suchenPDF S. 31 |
| 14.20 | Ionisationsleitung 11/6,4600 mm (Standard) | 21720314502 | Im Shop suchenPDF S. 31 |
| 14.20 | Ionisationsleitung 11/6,4800 mm (für 150 mm Verlängerung)* | 21720314522 | Im Shop suchenPDF S. 31 |
| 14.20 | Ionisationsleitung 11/6,4900 mm (für 300 mm Verlängerung)* | 21720314532 | Im Shop suchenPDF S. 31 |
| 14.21 | Ionisationsleitung 600 mm Zwischenstück | 21710417022 | Im Shop suchenPDF S. 31 |
| 14.22 | Ionisationsleitung Kupplung | 25010317052 | Im Shop suchenPDF S. 31 |
| 14.23 | Verteilerstern | 21731414147 | Im Shop suchenPDF S. 31 |
| 14.24 | Mischrohr75 x 2,5 x 248 (Standard) | 21740514117 | Im Shop suchenPDF S. 31 |
| 14.24 | Mischrohr75 x 2,5 x 398 (für 150 mm Verlängerung)* | 29040514037 | Im Shop suchenPDF S. 31 |
| 14.24 | Mischrohr75 x 2,5 x 548 (für 300 mm Verlängerung)* | 29040514047 | Im Shop suchenPDF S. 31 |
| 14.25 | Mischgehäuse | 21731414137 | Im Shop suchenPDF S. 31 |

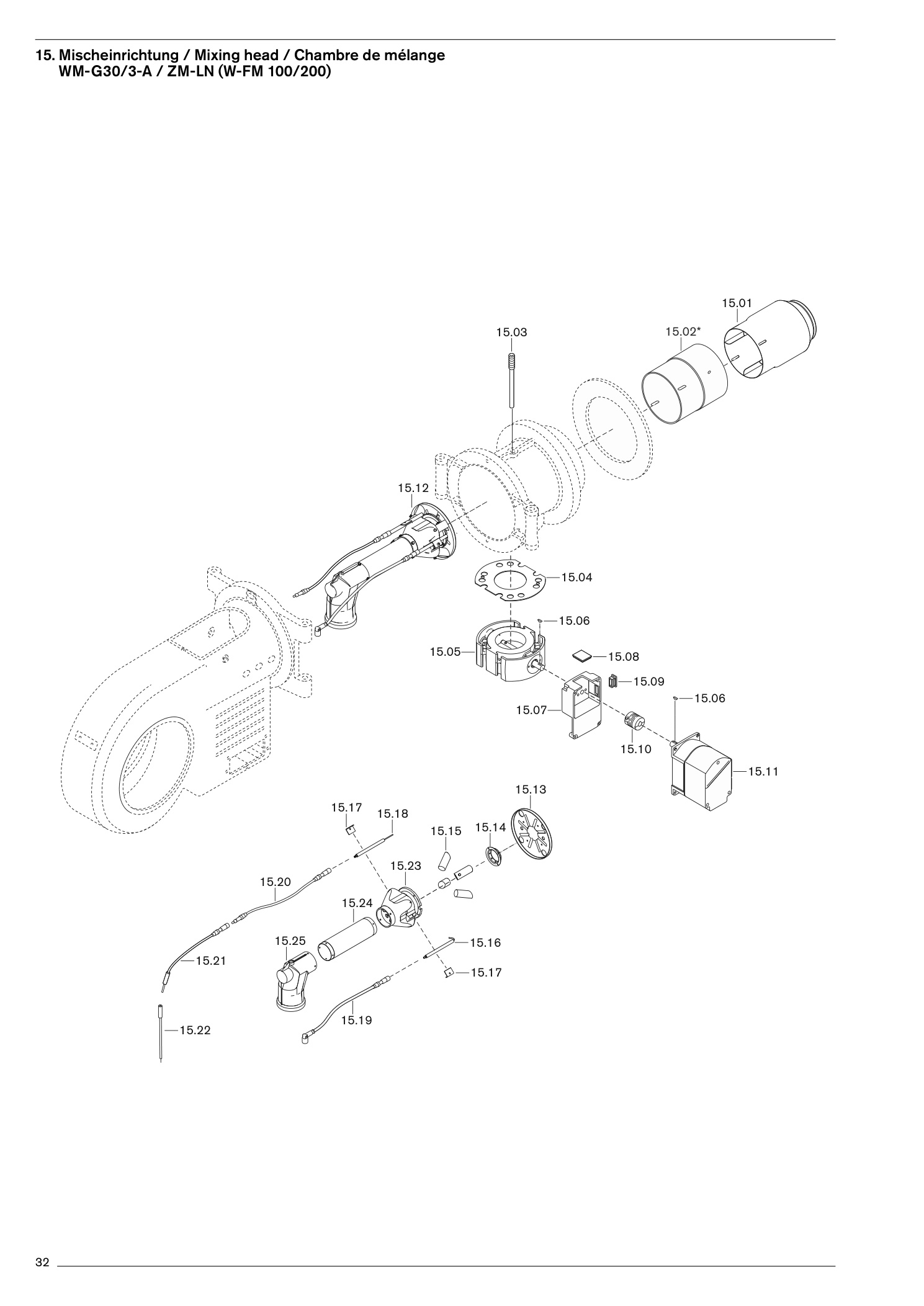

15. Mischeinrichtung / Mixing head / Chambre de mélange
40 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 15.01 | Flammrohr WM-G30/3 ZM-LN | 21731514172 | Im Shop suchenPDF S. 33 |
| 15.02 | Verlängerungsrohr150 mm verlängert* | 21731514112 | Im Shop suchenPDF S. 33 |
| 15.02 | Verlängerungsrohr300 mm verlängert* | 21731514122 | Im Shop suchenPDF S. 33 |
| 15.03 | Klemmschraube M12 x | 132277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 15.04 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 33 |
| 15.05 | Gasdrossel DN 80 mit Zwischengehäuse kpl. | 21750525022 | Im Shop suchenPDF S. 33 |
| 15.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 15.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 33 |
| 15.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 33 |
| 15.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 15.10 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 33 |
| 15.11 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 33 |
| 15.11 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 33 |
| 15.11 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 33 |
| 15.12 | Mischgehäuse komplettErdgas Standard | 21731514132 | Im Shop suchenPDF S. 33 |
| 15.12 | Mischgehäuse komplettErdgas 150 mm verlängert* | 21731514272 | Im Shop suchenPDF S. 33 |
| 15.12 | Mischgehäuse komplettErdgas 300 mm verlängert* | 21731514292 | Im Shop suchenPDF S. 33 |
| 15.12 | Mischgehäuse komplettFlüssiggas Standard | 21731514142 | Im Shop suchenPDF S. 33 |
| 15.12 | Mischgehäuse komplettFlüssiggas 150 mm verlängert* | 21731514282 | Im Shop suchenPDF S. 33 |
| 15.12 | Mischgehäuse komplettFlüssiggas 300 mm verlängert* | 21731514122 | Im Shop suchenPDF S. 33 |
| 15.13 | Stauscheibe 250 x 90 | 21731514157 | Im Shop suchenPDF S. 33 |
| 15.14 | Düseneinsatz 108 x 18 Bo. 8 x 4,5 mm | 21731514167 | Im Shop suchenPDF S. 33 |
| 15.15 | Düsenrohr28 x 2 x 70 Erdgas | 21731314027 | Im Shop suchenPDF S. 33 |
| 15.15 | Düsenrohr28 x 4 x 70 Flüssiggas | 21731314037 | Im Shop suchenPDF S. 33 |
| 15.16 | Zündelektrode | 21740514167 | Im Shop suchenPDF S. 33 |
| 15.17 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 33 |
| 15.18 | Fühlerelektrode | 15124314137 | Im Shop suchenPDF S. 33 |
| 15.19 | 900 mm (Standard) | 21720411092 | Im Shop suchenPDF S. 33 |
| 15.19 | 900 mm (Standard)1100 mm (für 150 mm Verlängerung)* | 21720411112 | Im Shop suchenPDF S. 33 |
| 15.19 | 900 mm (Standard)1200 mm (für 300 mm Verlängerung)* | 21720411202 | Im Shop suchenPDF S. 33 |
| 15.20 | 600 mm (Standard) | 21720314502 | Im Shop suchenPDF S. 33 |
| 15.20 | 600 mm (Standard)800 mm (für 150 mm Verlängerung)* | 21720314522 | Im Shop suchenPDF S. 33 |
| 15.20 | 600 mm (Standard)900 mm (für 300 mm Verlängerung)* | 21720314532 | Im Shop suchenPDF S. 33 |
| 15.21 | Ionisationsleitung 600 mm Zwischenstück | 21710417022 | Im Shop suchenPDF S. 33 |
| 15.22 | Ionisationsleitung Kupplung | 25010317052 | Im Shop suchenPDF S. 33 |
| 15.23 | Verteilerstern | 21731514147 | Im Shop suchenPDF S. 33 |
| 15.24 | Mischrohr90 x 2,5 x 263 (Standard) | 21750514197 | Im Shop suchenPDF S. 33 |
| 15.24 | Mischrohr90 x 2,5 x 413 (für 150 mm Verlängerung)* | 29050514067 | Im Shop suchenPDF S. 33 |
| 15.24 | Mischrohr90 x 2,5 x 563 (für 300 mm Verlängerung)* | 29050514077 | Im Shop suchenPDF S. 33 |
| 15.25 | Mischgehäuse | 21731514137 | Im Shop suchenPDF S. 33 |

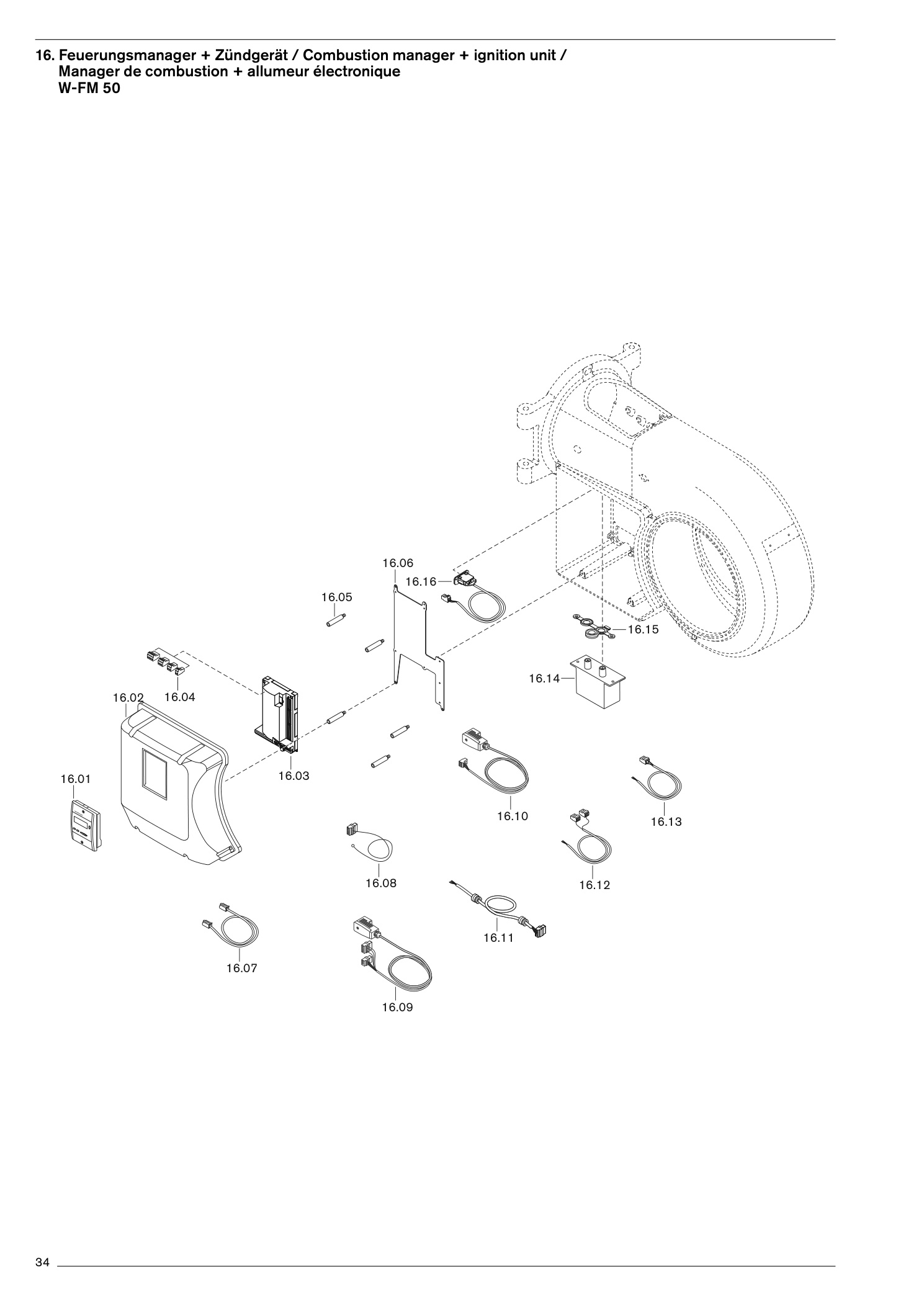

16. Feuerungsmanager + Zündgerät / Combustion manager +
38 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 16.01 | ABE für W-FM 50/54 | 600408 | Im Shop suchenPDF S. 35 |
| 16.02 | Abdeckhaube komplettABE eingebaut | 21131412012 | Im Shop suchenPDF S. 35 |
| 16.02 | Abdeckhaube komplettABE extern | 21131412022 | Im Shop suchenPDF S. 35 |
| 16.03 | Feuerungsmanager WFM50 230 V 50/60 Hz | 600410 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX3-05 Gebläse, Alarm | 716410 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX5-01 Min. Wächter | 716307 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX5-02 Max. Wächter | 716308 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX6-03 Sicherheitsventil | 716312 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX7-01 DMV Ventil 2 | 716313 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX8-02 DMV Ventil 1 | 716317 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX8-04 Betrieb Reset 50 | 716411 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX9-04 Druckw. Dichtheitskontrolle | 716418 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX10-05 Flammenfühler | 716413 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX10-06 Flammenfühler QRA | 716414 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX64 Reserve 4-20mA | 716416 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX74 Verbindung Frequenzumformer | 716417 | Im Shop suchenPDF S. 35 |
| 16.04 | W-FM SteckerX75 Brennstoffzähler | 716415 | Im Shop suchenPDF S. 35 |
| 16.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 35 |
| 16.06 | Montageplatte WM30 für W-FM50 | 21131412047 | Im Shop suchenPDF S. 35 |
| 16.07 | Steckerkabel ABE-W-FM 502 m | 600406 | Im Shop suchenPDF S. 35 |
| 16.07 | Steckerkabel ABE-W-FM 5010 m | 600407 | Im Shop suchenPDF S. 35 |
| 16.08 | Anschlußlitze für Netz/Sicherheitskette | 21770612482 | Im Shop suchenPDF S. 35 |
| 16.09 | Steckerkabel W-FM 50 für DMV | 21710426012 | Im Shop suchenPDF S. 35 |
| 16.10 | Steckerkabel W-FM 50 fürGasdruckwächter-min | 21710426022 | Im Shop suchenPDF S. 35 |
| 16.10 | Steckerkabel W-FM 50 fürGasdruckwächter-max | 21710426032 | Im Shop suchenPDF S. 35 |
| 16.10 | Steckerkabel W-FM 50 fürGasdruckwächter-Dichtheitskontrolle | 21710426042 | Im Shop suchenPDF S. 35 |
| 16.11 | Steckerkabel W-FM50 Drehzahl FU | 21710412102 | Im Shop suchenPDF S. 35 |
| 16.12 | Steckerkabel W-FM50 | 21710412092 | Im Shop suchenPDF S. 35 |
| 16.13 | Steckerkabel W-FM Luftdruckwächter | 21770612032 | Im Shop suchenPDF S. 35 |
| 16.14 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 35 |
| 16.14 | Zündgerät W-ZG 02 für W-FM 230VVerschlussstopfen für Zündgerät | 603224 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 16.15 | Dichtung für Zündgerät 2-polig | 21720411017 | Im Shop suchenPDF S. 35 |
| 16.16 | Endschalter komplett | 21110401062 | Im Shop suchenPDF S. 35 |

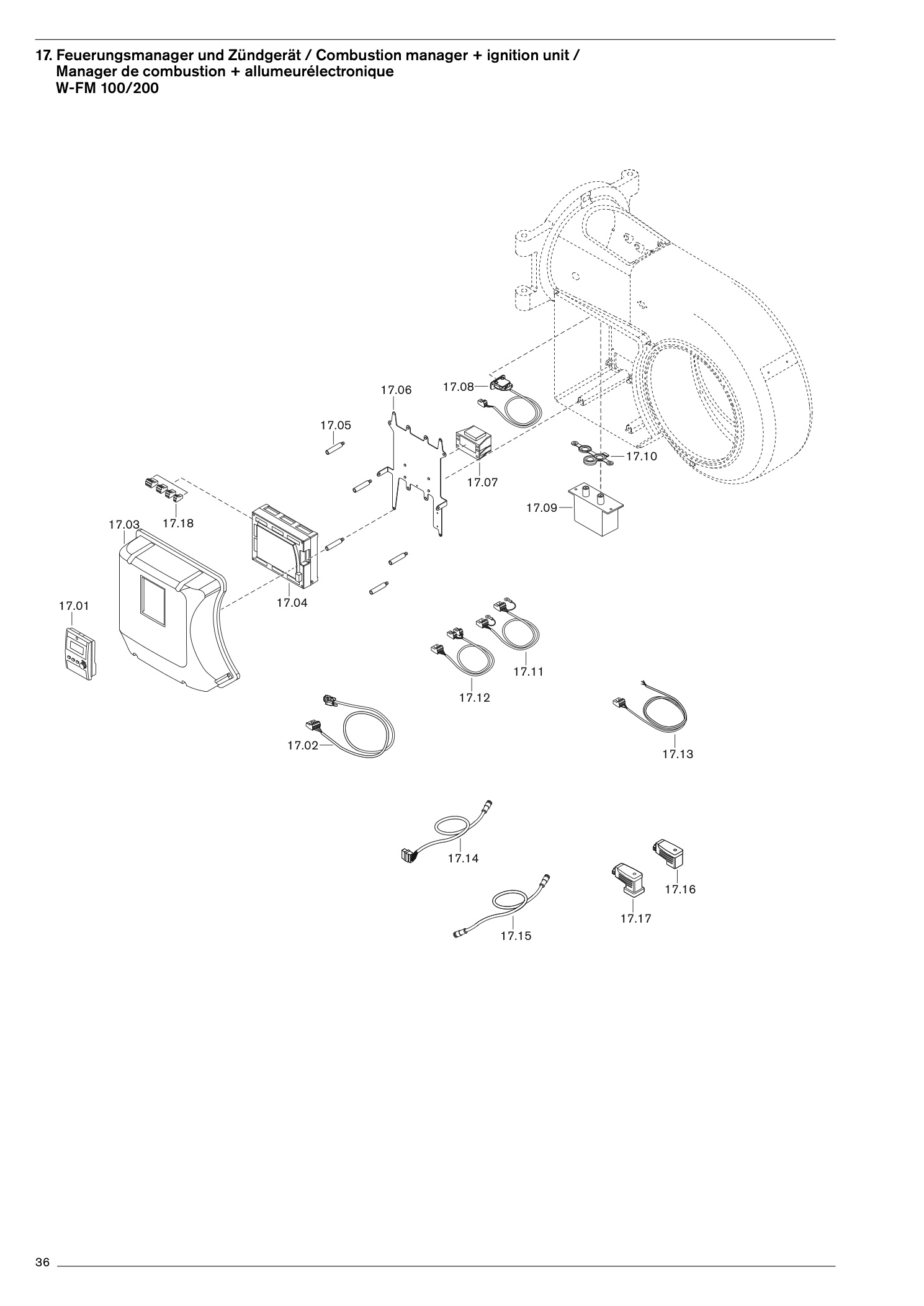

17. Feuerungsmanager und Zündgerät / Combustion manager +
63 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 17.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 37 |
| 17.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 37 |
| 17.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, KRO, SLO) | 600441 | Im Shop suchenPDF S. 37 |
| 17.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, BG, RO, TR, D) | 600442 | Im Shop suchenPDF S. 37 |
| 17.02 | Steckerkabel W-FM…ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 37 |
| 17.02 | Steckerkabel W-FM…ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 37 |
| 17.02 | Steckerkabel W-FM…ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 17.02 | Steckerkabel W-FM…ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 37 |
| 17.03 | Abdeckhaube komplettABE eingebaut | 21131412012 | Im Shop suchenPDF S. 37 |
| 17.03 | Abdeckhaube komplettABE extern | 21131412022 | Im Shop suchenPDF S. 37 |
| 17.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 37 |
| 17.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 37 |
| 17.04 | Feuerungsmanager 230V; 50/60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 17.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 37 |
| 17.06 | Montageplatte WM30 für W-FM100/ | 200211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 17.07 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 17.08 | Endschalter | 21110401062 | Im Shop suchenPDF S. 37 |
| 17.09 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 37 |
| 17.09 | Zündgerät W-ZG 02 für W-FM 230VVerschlussstopfen für Zündgerät | 603224 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 37 |
| 17.10 | Dichtung für Zündgerät 2-polig | 21720411017 | Im Shop suchenPDF S. 37 |
| 17.11 | Steckerkabel W-FM WM10 Trafo 12-0-12V | 21770612792 | Im Shop suchenPDF S. 37 |
| 17.12 | Steckerkabel W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 37 |
| 17.13 | Steckerkabel W-FM Luftdruckwächter X3-02 | 21770612032 | Im Shop suchenPDF S. 37 |
| 17.14 | Steckerkabel W-FM - Stellantrieb Luft | 21760512212 | Im Shop suchenPDF S. 37 |
| 17.15 | Steckerkabel SQM zu SQM 900 mm | 21760512082 | Im Shop suchenPDF S. 37 |
| 17.16 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 37 |
| 17.17 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX5-01 Öl- min- Druck DSA58 | 716307 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX5-02 Öl- max- Druck DSA46 | 716308 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX10.02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX71 Gaszähler | 716334 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 37 |
| 17.18 | W-FM SteckerX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 37 |

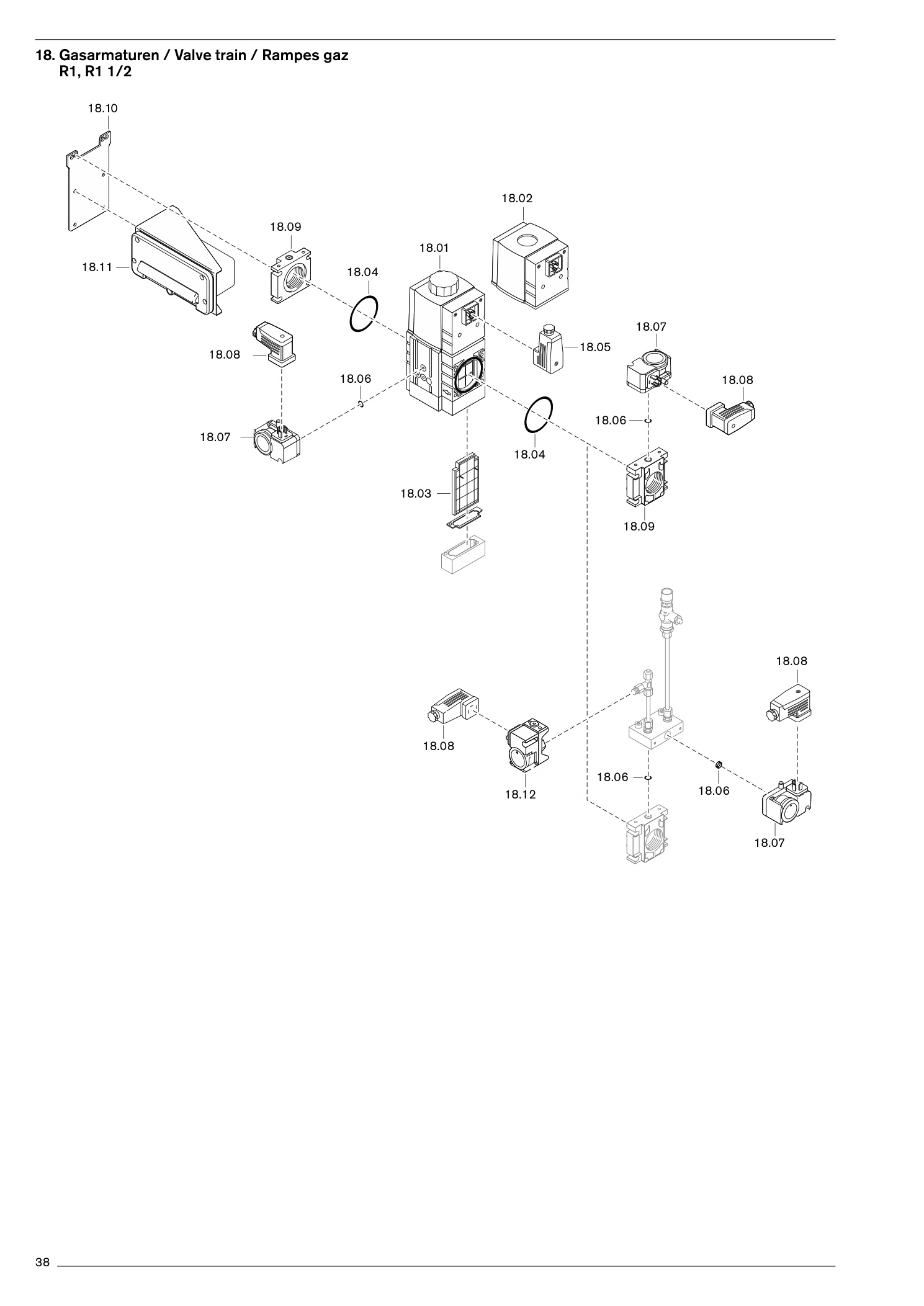

18. Gasarmaturen / Valve train / Rampes gaz
18 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 18.01 | MehrfachstellgerätW-MF 512; 230V | 625003 | Im Shop suchenPDF S. 39 |
| 18.02 | Magnet komplettW-MF 512 Nr. 042P; 230V | 605257 | Im Shop suchenPDF S. 39 |
| 18.03 | Filtereinsatz für W-MF 512 mit DichtungW-MF 512 mit Dichtung | 605254 | Im Shop suchenPDF S. 39 |
| 18.04 | O-Ring 75 x 3,5 | 445520 | Im Shop suchenPDF S. 39 |
| 18.05 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 39 |
| 18.06 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 18.07 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 39 |
| 18.07 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 39 |
| 18.07 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 39 |
| 18.08 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 39 |
| 18.09 | FlanschDMV 512 Rp 1 | 605228 | Im Shop suchenPDF S. 39 |
| 18.09 | FlanschDMV 520 Rp 1 1/2 | 605230 | Im Shop suchenPDF S. 39 |
| 18.10 | Montageplattefür Klemmk.W-FM gen. | 512217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 39 |
| 18.11 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 39 |
| 18.11 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 39 |
| 18.12 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 39 |
| 18.12 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 39 |
| 18.12 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 39 |

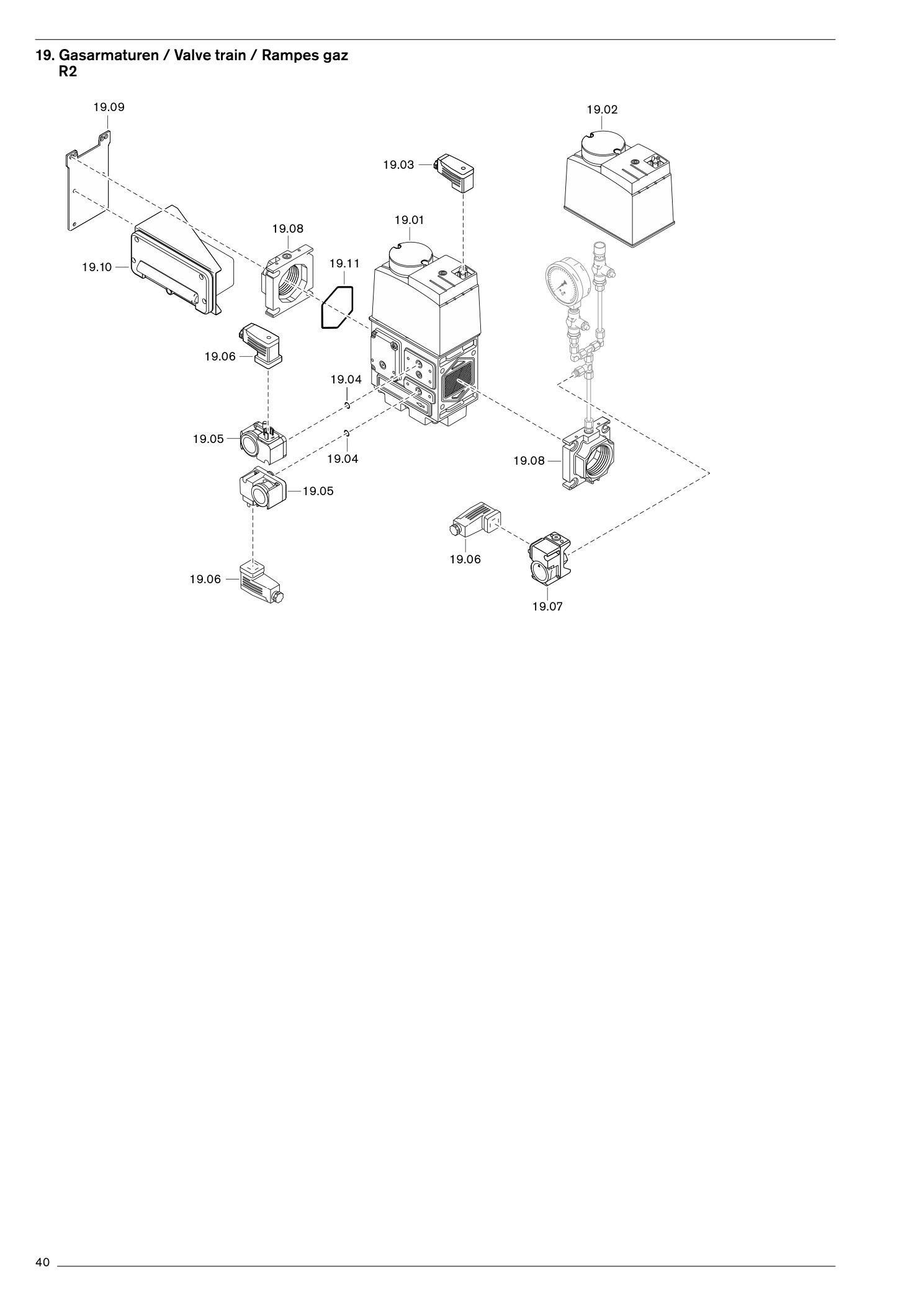

19. Gasarmaturen / Valve train / Rampes gaz
18 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 19.01 | Magnetventil DMV 525/12; 220-240V | 625040 | Im Shop suchenPDF S. 41 |
| 19.02 | Magnet DMV525/12 220-240V (Bis 06/2010) | 625022 | Im Shop suchenPDF S. 41 |
| 19.02 | Magnet DMV525/12 220-240V (Bis 06/2010)Magnet DMV525/12 220-240V (Ab 07/2010) | 625038 | Im Shop suchenPDF S. 41 |
| 19.03 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 41 |
| 19.04 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 41 |
| 19.05 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 41 |
| 19.05 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 41 |
| 19.05 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 41 |
| 19.06 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 41 |
| 19.07 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 41 |
| 19.07 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 41 |
| 19.07 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 41 |
| 19.08 | Flansch komplettRp 1 1/2 DMV 525/12 | 625030 | Im Shop suchenPDF S. 41 |
| 19.08 | Flansch komplettRp 2 DMV 525/12 | 625031 | Im Shop suchenPDF S. 41 |
| 19.09 | Montageplatte für Klemmk.W-FM gen. DMV | 21730426107 | Im Shop suchenPDF S. 41 |
| 19.10 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 41 |
| 19.10 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 41 |
| 19.11 | Dichtung für Flansch DMV525/12 | 625033 | Im Shop suchenPDF S. 41 |

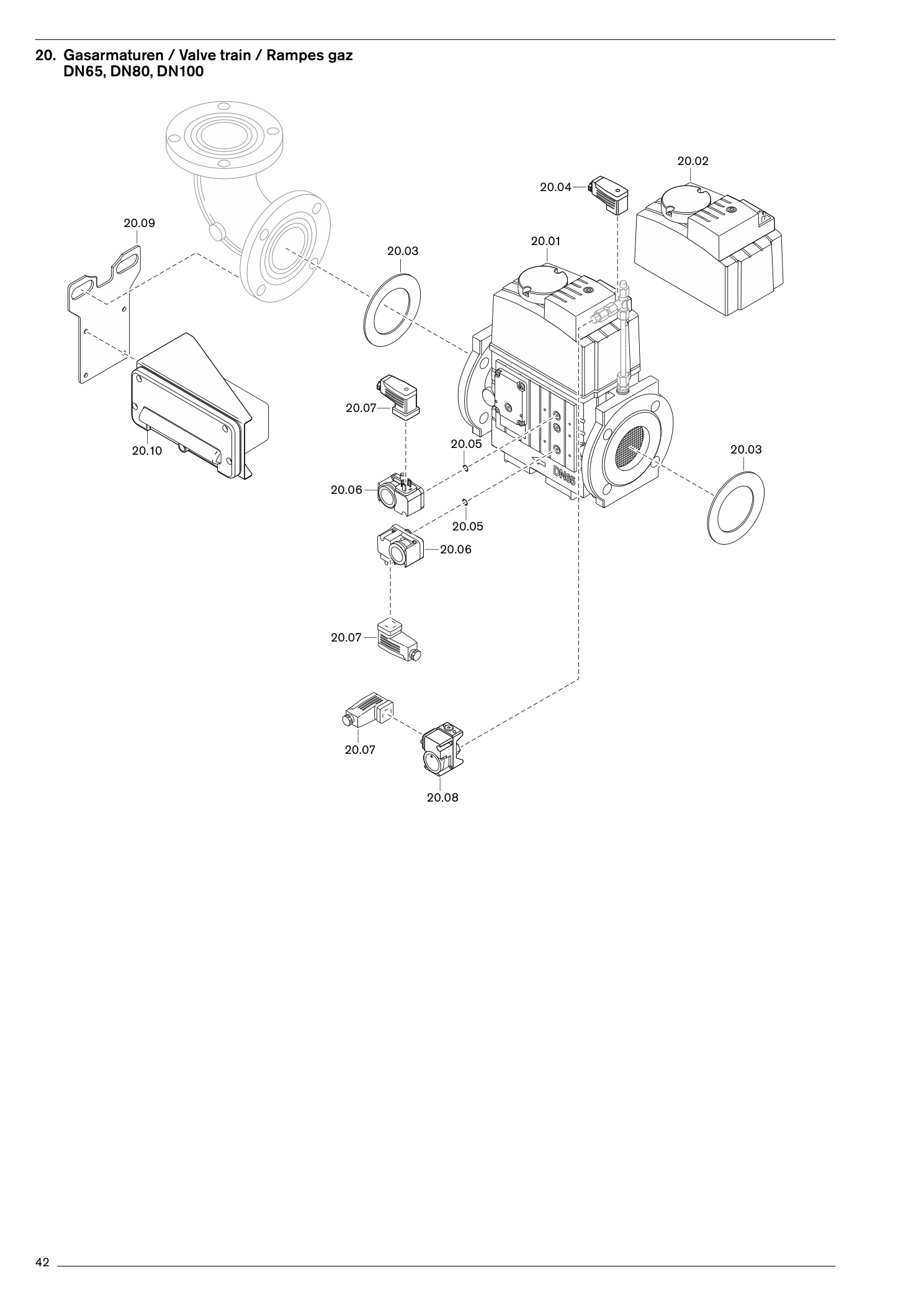

20. Gasarmaturen / Valve train / Rampes gaz
22 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 20.01 | MagnetventilDMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 43 |
| 20.01 | MagnetventilDMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 43 |
| 20.01 | MagnetventilDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 43 |
| 20.02 | Magnet komplett5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 43 |
| 20.02 | Magnet komplett5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 43 |
| 20.02 | Magnet komplett5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 43 |
| 20.03 | Dichtring77 x 127 x 2 (DN 65) | 441861 | Im Shop suchenPDF S. 43 |
| 20.03 | Dichtring90 x 142 x 2 (DN 80) | 441044 | Im Shop suchenPDF S. 43 |
| 20.03 | Dichtring115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 43 |
| 20.04 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 43 |
| 20.05 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 20.06 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 43 |
| 20.06 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 43 |
| 20.06 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 43 |
| 20.07 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 43 |
| 20.08 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 43 |
| 20.08 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 43 |
| 20.08 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 43 |
| 20.09 | Montageplatte Klemmkasten W-FM bis DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |
| 20.10 | Klemmkasten für Gasarmaturen W-FM: Terminalohne GW-max | 21770426332 | Im Shop suchenPDF S. 43 |
| 20.10 | Klemmkasten für Gasarmaturen W-FM: Terminalmit GW-max | 21770426342 | Im Shop suchenPDF S. 43 |
| 20.11 | Leiterplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 43 |

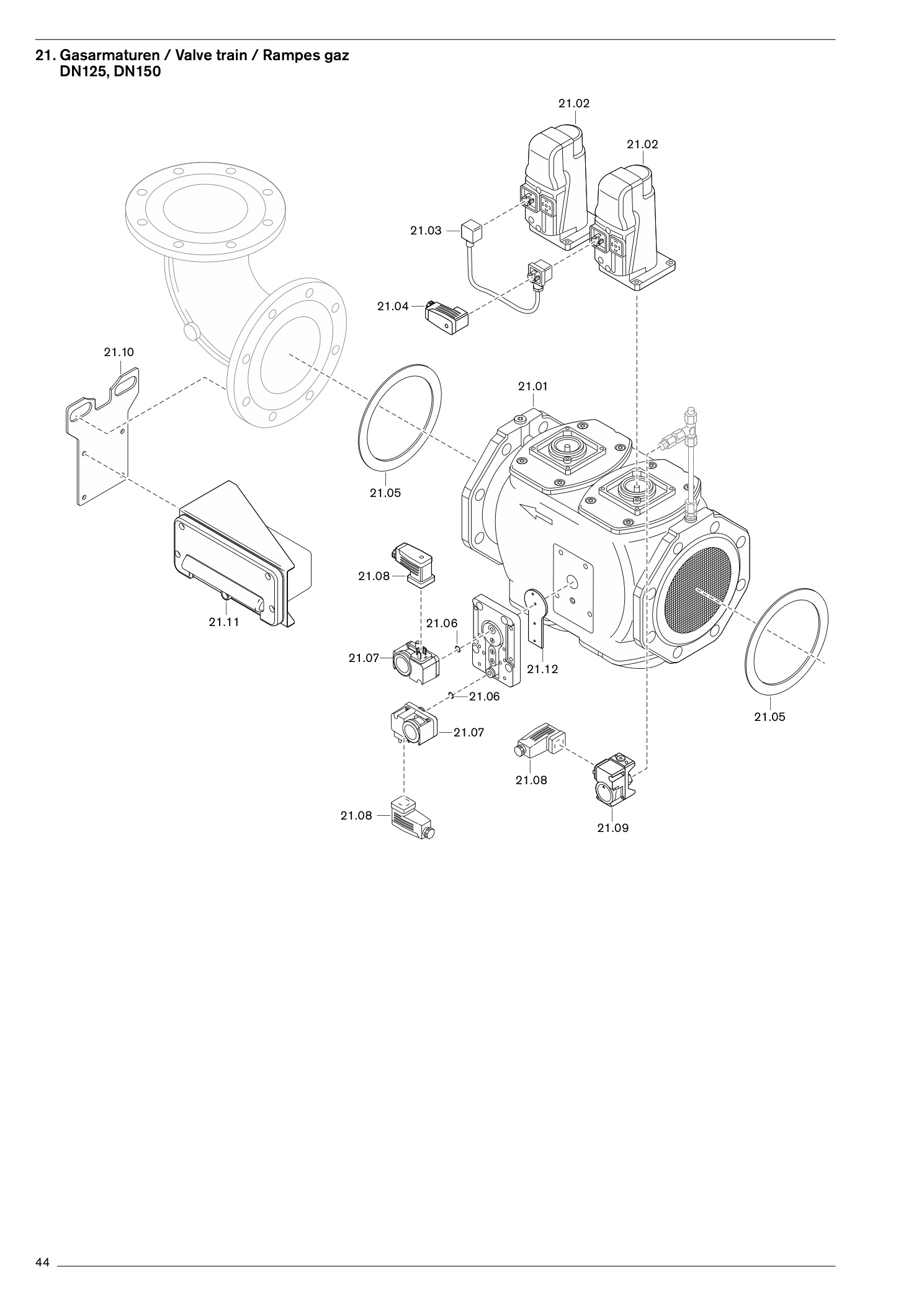

21. Gasarmaturen / Valve train / Rampes gaz
19 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 21.01 | Gasdoppelventil VGD40. | 125625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 21.01 | Gasdoppelventil VGD40.VGD40. | 150625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 21.02 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 45 |
| 21.03 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 45 |
| 21.04 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 45 |
| 21.05 | Dichtring 141 x 192 x 2 (DN 125) | 441046 | Im Shop suchenPDF S. 45 |
| 21.05 | Dichtring 141 x 192 x 2 (DN 125)169 x 218 x 2 (DN 150) | 441047 | Im Shop suchenPDF S. 45 |
| 21.06 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 21.07 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 45 |
| 21.07 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 45 |
| 21.07 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 45 |
| 21.08 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 45 |
| 21.09 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 45 |
| 21.09 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 45 |
| 21.09 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 45 |
| 21.10 | Montageplatte für Klemmk. W-FM bis DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 45 |
| 21.11 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 45 |
| 21.11 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 45 |
| 21.12 | Dichtung VGD40 für Druckwächterplatte | 625508 | Im Shop suchenPDF S. 45 |
