Weishaupt Brenner WM-G10-A Ausf. ZM
Dokument 83035580. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

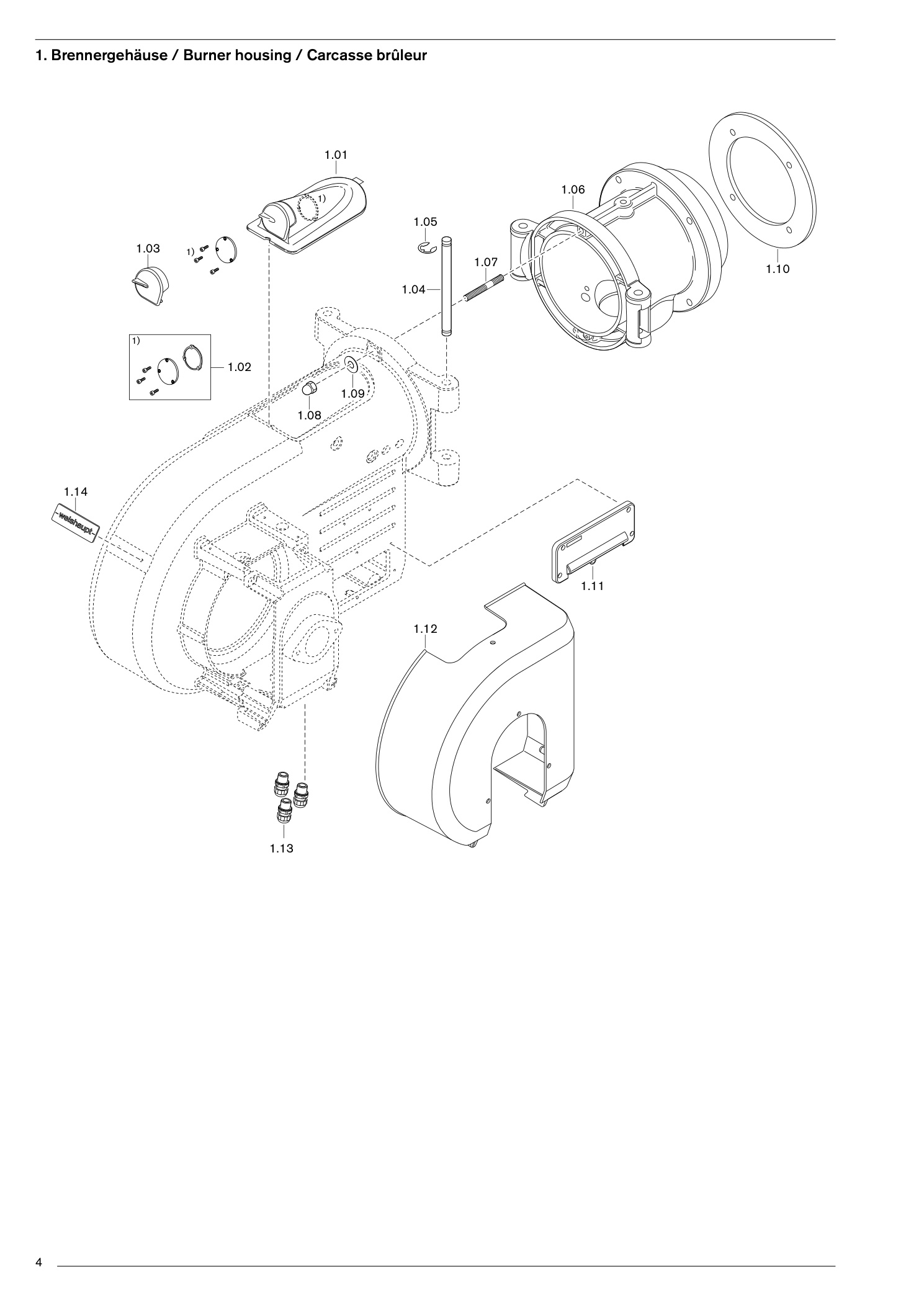

1. Brennergehäuse 5 Burner housing 5
18 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel WM10 komplett | 21110401022 | Im Shop suchenPDF S. 5 |
| 1.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe Schaurohrdeckel | 21110401137 | Im Shop suchenPDF S. 5 |
| 1.04 | Schwenkbolzen 14 x | 208111 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 10 | 431604 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch WM10/1+/2 | 21710401292 | Im Shop suchenPDF S. 5 |
| 1.06 | Schwenkflansch WM10/1+/2Schwenkflansch WM10/3+/4 | 21710401302 | Im Shop suchenPDF S. 5 |
| 1.06 | Schwenkflansch WM10/1+/2Schraube M10 x 35 | 402600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch WM10/1+/2Scheibe A 10,5 | 430600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Stiftschraube M12 x 45 | 421068 | Im Shop suchenPDF S. 5 |
| 1.08 | Hutmutter M12 DIN 1587 | 21551401047 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe B 13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.10 | Flanschdichtung 210 x 160 WM-G10/1+/2 | 11151200097 | Im Shop suchenPDF S. 5 |
| 1.10 | Flanschdichtung 210 x 160 WM-G10/1+/2260 x 202 WM-G10/3 + 4 | 11161200107 | Im Shop suchenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Ansaughaube WM10 | 21110402022 | Im Shop suchenPDF S. 5 |
| 1.13 | Kabeleinführungset | 21110401502 | Im Shop suchenPDF S. 5 |
| 1.14 | Firmenschild -weishaupt | 21110401107 | Im Shop suchenPDF S. 5 |

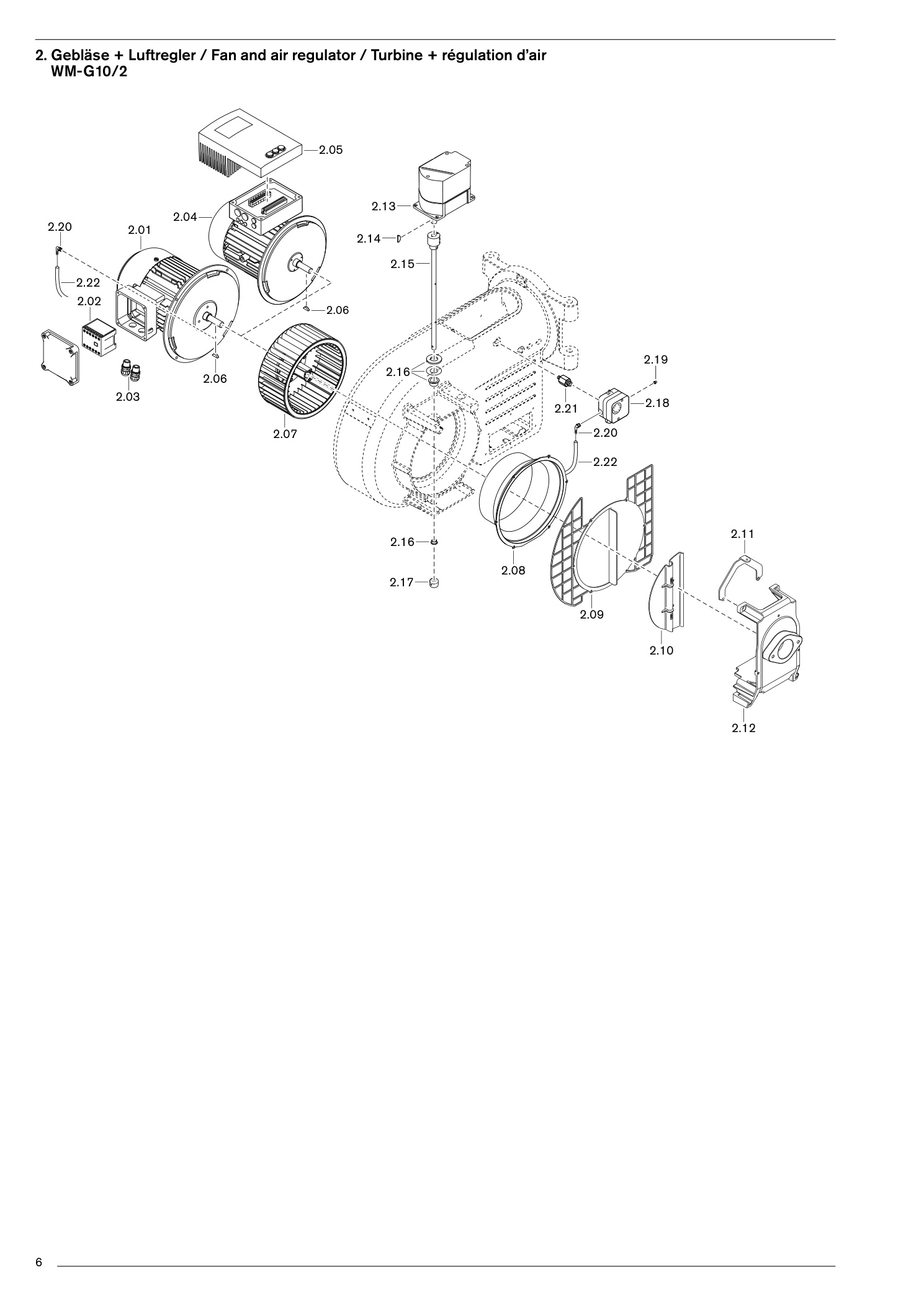

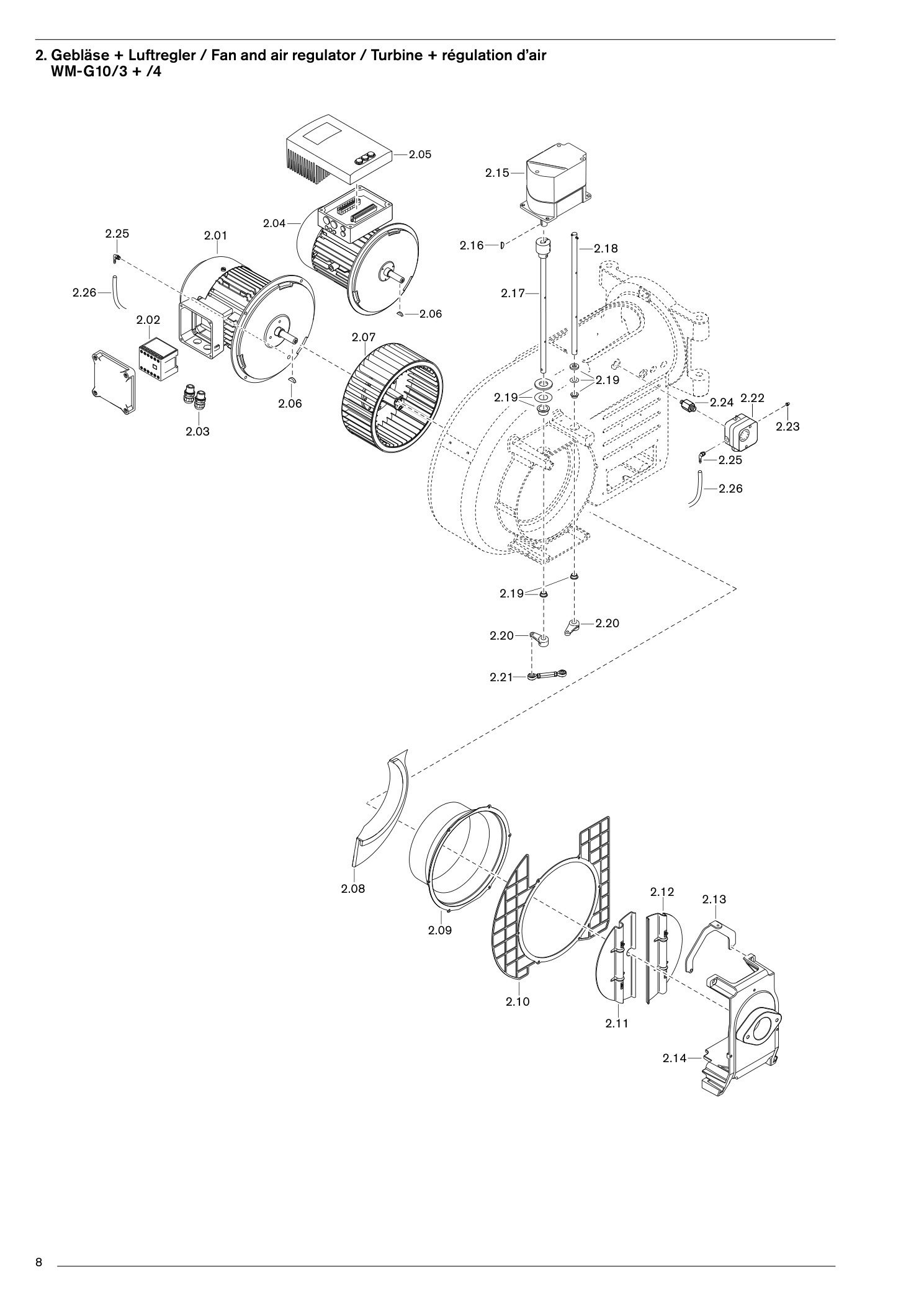

2. Gebläse + Luftregler / Fan and air regulator / Turbine +
63 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | MotorWM-D90/90-2/1K0 220-240/380-415V | 21510407310 | Im Shop suchenPDF S. 7 |
| 2.02 | Leistungsschütz B6-30-10, 220 -240V | 701915 | Im Shop suchenPDF S. 7 |
| 2.03 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 7 |
| 2.04 | Motor WM-D90/90-2/1K0 380-415V 50Hz | 21510407340 | Im Shop suchenPDF S. 7 |
| 2.05 | Frequenzumformer parametriert | 31000795886 | Im Shop suchenPDF S. 7 |
| 2.06 | Scheibenfeder 5 x 6,5 DIN 6888 | 490151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.07 | GebläseradTLR 200 x 92 S1 rot WM-G10/1 50+60 Hz | 21135308081 | Im Shop suchenPDF S. 7 |
| 2.07 | GebläseradTRL-S 223 x 92 S1 grün WM-G10/2 50 Hz | 21110408011 | Im Shop suchenPDF S. 7 |
| 2.07 | GebläseradTS-S 200 x 92 - R schwarz/rot | 21110408041 | Im Shop suchenPDF S. 7 |
| 2.07 | GebläseradAbziehvorrichtung | 11111100012 | Im Shop suchenPDF S. 7 |
| 2.08 | Einlaufdüse 161 mm WM10 | 21110402177 | Im Shop suchenPDF S. 7 |
| 2.09 | Ansauggitter WM-L10/1-A + WM-G10/1+2-A | 21110402067 | Im Shop suchenPDF S. 7 |
| 2.10 | Luftklappe WM10 | 21110402127 | Im Shop suchenPDF S. 7 |
| 2.10 | Luftklappe WM10Schraube M4 x 10 DIN 912 mit Tuflock | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.11 | Halteblech für Ansaughaube WM10 | 21110402087 | Im Shop suchenPDF S. 7 |
| 2.12 | Ansaughaubenbügel WM10 | 21110402157 | Im Shop suchenPDF S. 7 |
| 2.13 | StellantriebSTE 50, W-FM 50 | 651483 | Im Shop suchenPDF S. 7 |
| 2.13 | StellantriebSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 7 |
| 2.13 | StellantriebKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 7 |
| 2.14 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.15 | Luftklappenwelle mit Kupplung | 21110402092 | Im Shop suchenPDF S. 7 |
| 2.16 | Gleitlager-Set | 21110402502 | Im Shop suchenPDF S. 7 |
| 2.17 | Stellring 24 x 10 x 16 | 21110402167 | Im Shop suchenPDF S. 7 |
| 2.17 | Stellring 24 x 10 x 16Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.18 | LuftdruckwächterLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 7 |
| 2.18 | LuftdruckwächterLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 7 |
| 2.19 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 7 |
| 2.20 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 7 |
| 2.21 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 7 |
| 2.22 | Schlauch 4 x 1,75 600 mm lang | 15151824037 | Im Shop suchenPDF S. 7 |
| 2.01 | MotorWM-D90/110-2/1K5 220-240/380-415V | 21510507410 | Im Shop suchenPDF S. 9 |
| 2.02 | Leistungsschütz B6-30-10, 220 -240V | 701915 | Im Shop suchenPDF S. 9 |
| 2.03 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 9 |
| 2.04 | Motor WM-D90/110-2/1K5 380-415V 50Hz | 21510507440 | Im Shop suchenPDF S. 9 |
| 2.05 | Frequenzumformer parametriert | 31000795887 | Im Shop suchenPDF S. 9 |
| 2.06 | Scheibenfeder 5 x 6,5 DIN 6888 | 490151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.07 | GebläseradTLR-S 234 x 94 (50 Hz) | 21110408021 | Im Shop suchenPDF S. 9 |
| 2.07 | GebläseradTS-S 206 x 92 - R gelb (60 Hz) | 21110408031 | Im Shop suchenPDF S. 9 |
| 2.07 | GebläseradAbziehvorrichtung | 11111100012 | Im Shop suchenPDF S. 9 |
| 2.08 | Ansaugluftführung WM10 (nur bei 50 Hz) | 25010101012 | Im Shop suchenPDF S. 9 |
| 2.09 | Einlaufdüse ø 180,7 mm WM10 | 21110502027 | Im Shop suchenPDF S. 9 |
| 2.10 | Ansauggitter | 21110402077 | Im Shop suchenPDF S. 9 |
| 2.11 | Luftklappe WM10 | 21110402127 | Im Shop suchenPDF S. 9 |
| 2.11 | Luftklappe WM10Schraube M4 x 10 DIN 912 mit Tuflock | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.12 | Halteblech für Ansaughaube WM10 | 21110402087 | Im Shop suchenPDF S. 9 |
| 2.13 | Ansaughaubenbügel WM10 | 21110402157 | Im Shop suchenPDF S. 9 |
| 2.14 | StellantriebSTE 50, W-FM 50 | 651483 | Im Shop suchenPDF S. 9 |
| 2.14 | StellantriebSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 9 |
| 2.14 | StellantriebKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 9 |
| 2.15 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.16 | Luftklappenwelle mit Kupplung | 21110402092 | Im Shop suchenPDF S. 9 |
| 2.17 | Luftklappenwelle mit Spannstift | 21110402112 | Im Shop suchenPDF S. 9 |
| 2.18 | Gleitlager-Set | 21110402502 | Im Shop suchenPDF S. 9 |
| 2.19 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 9 |
| 2.19 | StellhebelSchraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.20 | Gelenkkopfstange WM10 - WM30 | 21110402192 | Im Shop suchenPDF S. 9 |
| 2.20 | Gelenkkopfstange WM10 - WM30Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.21 | LuftdruckwächterLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 9 |
| 2.21 | LuftdruckwächterLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 9 |
| 2.22 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 9 |
| 2.23 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 9 |
| 2.24 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 9 |
| 2.25 | Schlauch 4 x 1,75 600 mm lang | 15151824037 | Im Shop suchenPDF S. 9 |

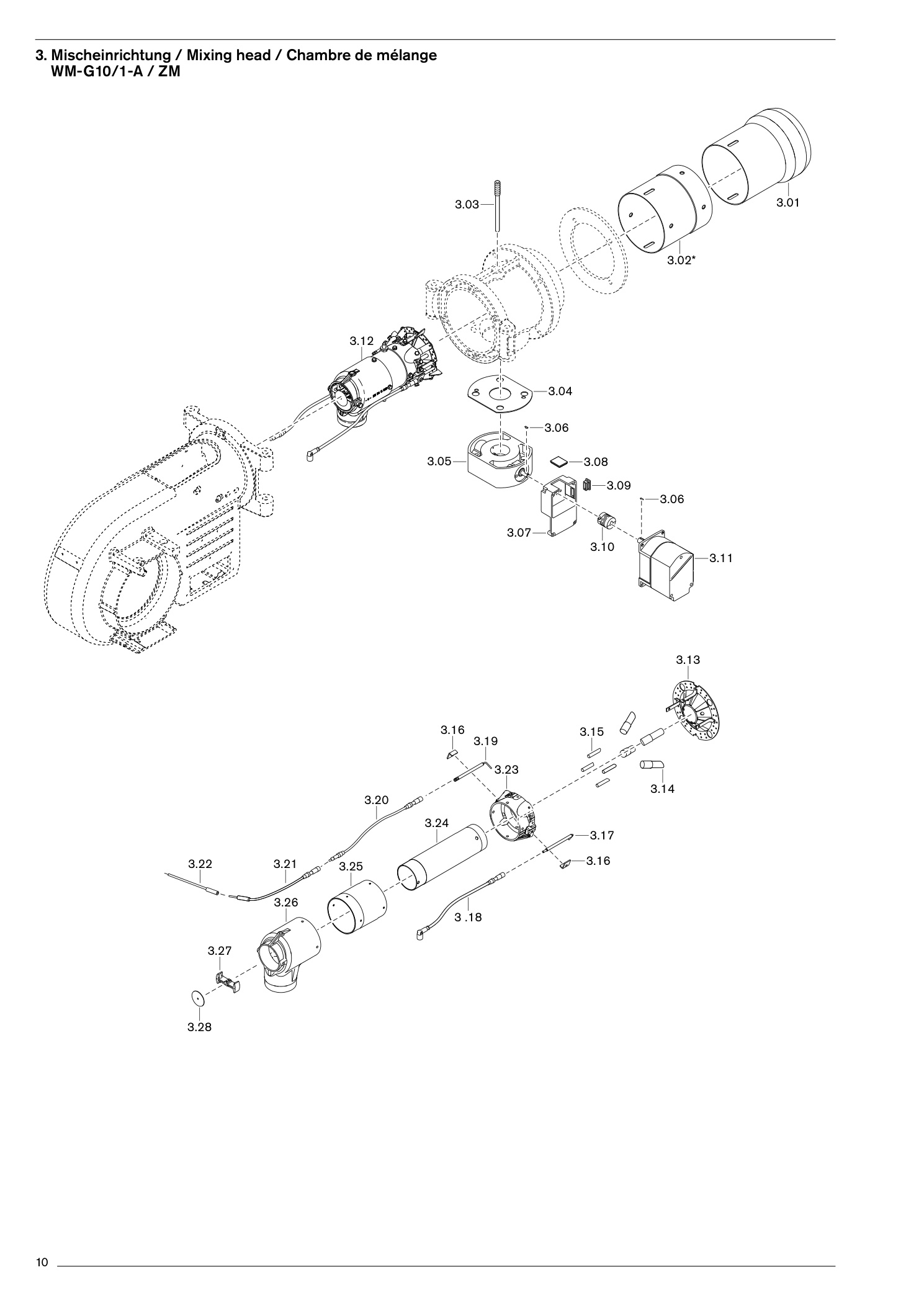

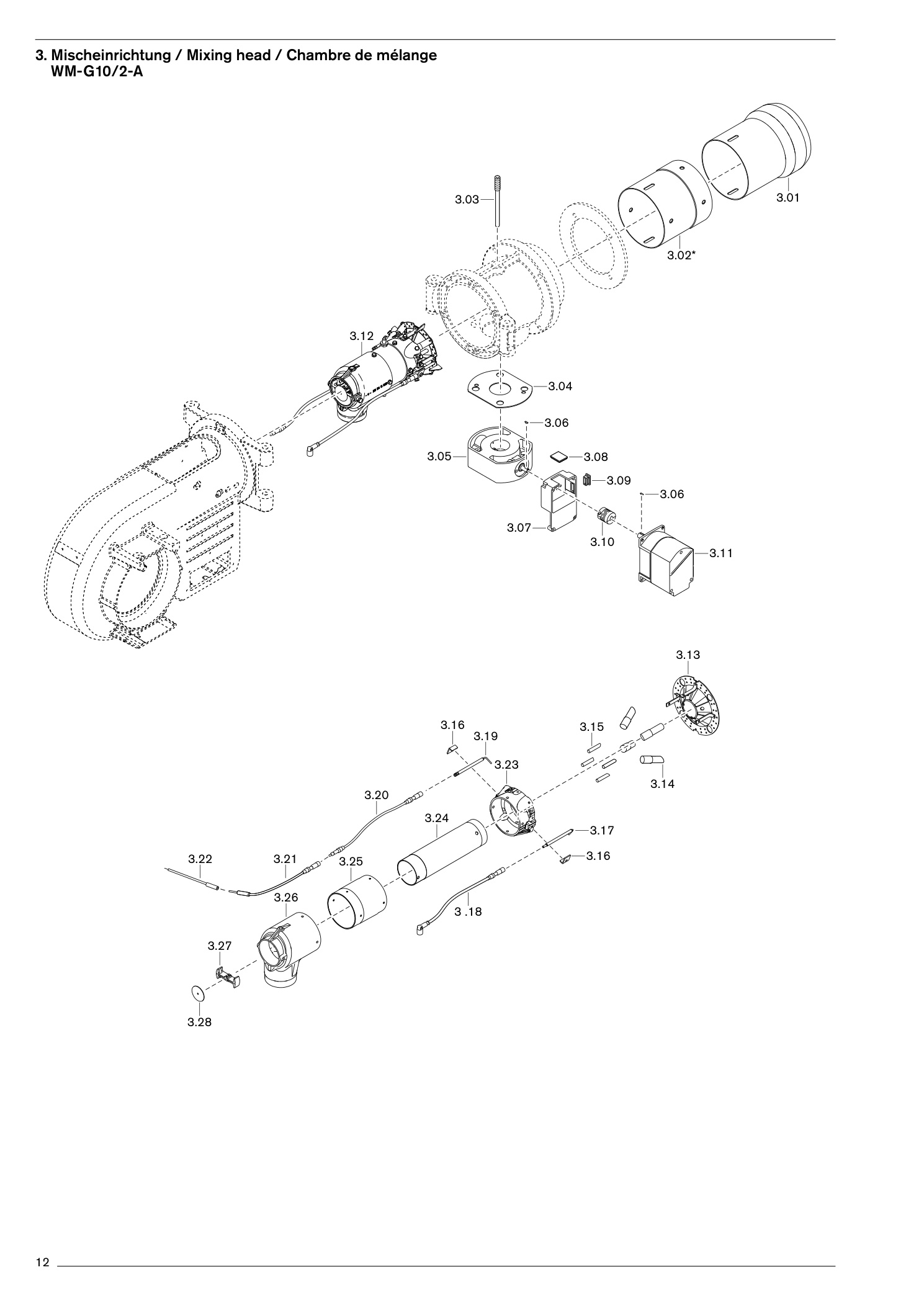

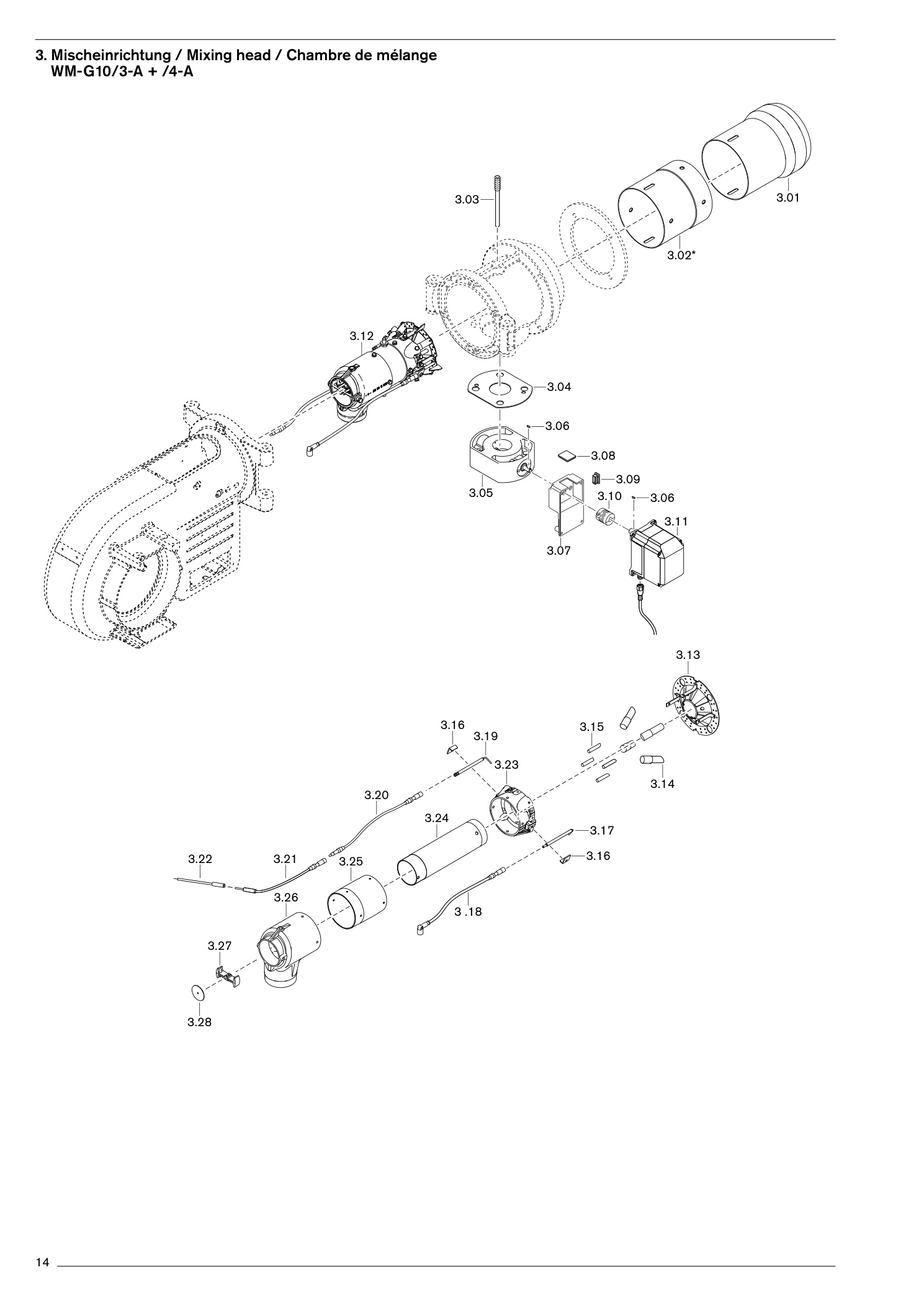

3. Mischeinrichtung / Mixing head / Chambre de mélange
143 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Flammrohr WM-G(L)10/1+2 | 21810414012 | Im Shop suchenPDF S. 11 |
| 3.01 | Flammrohr WM-G(L)10/1+2Flammrohr H1 WM-G(L)10/1+2 | 21810414252 | Im Shop suchenPDF S. 11 |
| 3.02 | Verlängerungsrohr100 mm verlängert * | 25030314107 | Im Shop suchenPDF S. 11 |
| 3.02 | Verlängerungsrohr200 mm verlängert * | 25030314117 | Im Shop suchenPDF S. 11 |
| 3.02 | Verlängerungsrohr300 mm verlängert * | 25030314127 | Im Shop suchenPDF S. 11 |
| 3.03 | Klemmschraube M12 x 56 | 15131601057 | Im Shop suchenPDF S. 11 |
| 3.04 | Dichtung 45 x 150 x 2 Gummikork | 15132700127 | Im Shop suchenPDF S. 11 |
| 3.05 | Gasdrossel DN40 W- FM mit Zwischengehäuse | 25130425012 | Im Shop suchenPDF S. 11 |
| 3.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 3.07 | Zwischengehäuse für Gasdrossel | 21770425022 | Im Shop suchenPDF S. 11 |
| 3.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 11 |
| 3.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 3.10 | Federstegkupplung | 21770415107 | Im Shop suchenPDF S. 11 |
| 3.11 | Stellantrieb STE 50für W-FM 50 | 651484 | Im Shop suchenPDF S. 11 |
| 3.11 | Stellantrieb STE 50Stellantrieb SQM 45. 291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 11 |
| 3.12 | Mischeinrichtung WM-G10/1Standard | 21710314242 | Im Shop suchenPDF S. 11 |
| 3.12 | Mischeinrichtung WM-G10/1100 mm verlängert * | 21710314262 | Im Shop suchenPDF S. 11 |
| 3.12 | Mischeinrichtung WM-G10/1200 mm verlängert * | 21710314272 | Im Shop suchenPDF S. 11 |
| 3.12 | Mischeinrichtung WM-G10/1300 mm verlängert * | 21710314282 | Im Shop suchenPDF S. 11 |
| 3.13 | Stauscheibe WM-GL10/1 | 21810314032 | Im Shop suchenPDF S. 11 |
| 3.14 | Düsenrohr 15 x 1,25 x 47 WM-GL10/2 | 21810414137 | Im Shop suchenPDF S. 11 |
| 3.15 | Mittengasrohr 8 x 1 x 42,5 WM-GL10/1 | 21810314077 | Im Shop suchenPDF S. 11 |
| 3.16 | Klemmstück für Elektroden WM-GL10 | 21810414247 | Im Shop suchenPDF S. 11 |
| 3.17 | Zündelektrode Isolator 6 x 80 | 23220014217 | Im Shop suchenPDF S. 11 |
| 3.18 | Zündleitung 6,2/4,1600 mm (Standard) | 21810411022 | Im Shop suchenPDF S. 11 |
| 3.18 | Zündleitung 6,2/4,1700 mm (für 100 mm Verlängerung) * | 21810411032 | Im Shop suchenPDF S. 11 |
| 3.18 | Zündleitung 6,2/4,1800 mm (für 200 mm Verlängerung) * | 21810411042 | Im Shop suchenPDF S. 11 |
| 3.18 | Zündleitung 6,2/4,1900 mm (für 300 mm Verlängerung) * | 21810411052 | Im Shop suchenPDF S. 11 |
| 3.19 | Fühlerelektrode | 23210014207 | Im Shop suchenPDF S. 11 |
| 3.20 | Ionisationsleitung 6,2/6,4600 mm (Standard) | 21710514532 | Im Shop suchenPDF S. 11 |
| 3.20 | Ionisationsleitung 6,2/6,4700 mm (für 100 mm Verlängerung) * | 21710514542 | Im Shop suchenPDF S. 11 |
| 3.20 | Ionisationsleitung 6,2/6,4800 mm (für 200 mm Verlängerung) * | 21710514552 | Im Shop suchenPDF S. 11 |
| 3.20 | Ionisationsleitung 6,2/6,4900 mm (für 300 mm Verlängerung) * | 21710514632 | Im Shop suchenPDF S. 11 |
| 3.21 | Ionisationsleitung 600 mm Zwischenstück | 21710417022 | Im Shop suchenPDF S. 11 |
| 3.22 | Kupplung PVC | 25010317052 | Im Shop suchenPDF S. 11 |
| 3.23 | Verteilerring WM-GL10/2 | 21810414117 | Im Shop suchenPDF S. 11 |
| 3.24 | Mischrohr innen ø70 x 211,5 WM-GL10/2Standard | 21810414107 | Im Shop suchenPDF S. 11 |
| 3.24 | Mischrohr innen ø70 x 211,5 WM-GL10/2100 mm verlängert * | 21810414607 | Im Shop suchenPDF S. 11 |
| 3.24 | Mischrohr innen ø70 x 211,5 WM-GL10/2200 mm verlängert * | 21810414617 | Im Shop suchenPDF S. 11 |
| 3.24 | Mischrohr innen ø70 x 211,5 WM-GL10/2300 mm verlängert * | 21810414627 | Im Shop suchenPDF S. 11 |
| 3.25 | Mischrohr außen ø90 x 93Standard | 21810414097 | Im Shop suchenPDF S. 11 |
| 3.25 | Mischrohr außen ø90 x 93100 mm verlängert * | 21810414637 | Im Shop suchenPDF S. 11 |
| 3.25 | Mischrohr außen ø90 x 93200 mm verlängert * | 21810414647 | Im Shop suchenPDF S. 11 |
| 3.25 | Mischrohr außen ø90 x 93300 mm verlängert * | 21810414657 | Im Shop suchenPDF S. 11 |
| 3.26 | Mischgehäuse | 21810414087 | Im Shop suchenPDF S. 11 |
| 3.27 | Haltering | 21810414017 | Im Shop suchenPDF S. 11 |
| 3.28 | Verschlußblech WM-G10 Ausf. ZM | 21710414507 | Im Shop suchenPDF S. 11 |
| 3.01 | Flammrohr WM-G(L)10/1+2 | 21810414012 | Im Shop suchenPDF S. 13 |
| 3.01 | Flammrohr WM-G(L)10/1+2Flammrohr H1 WM-G(L)10/1+2 | 21810414252 | Im Shop suchenPDF S. 13 |
| 3.02 | Verlängerungsrohr100 mm verlängert * | 25030314107 | Im Shop suchenPDF S. 13 |
| 3.02 | Verlängerungsrohr200 mm verlängert * | 25030314117 | Im Shop suchenPDF S. 13 |
| 3.02 | Verlängerungsrohr300 mm verlängert * | 25030314127 | Im Shop suchenPDF S. 13 |
| 3.03 | Klemmschraube M12 x 56 | 15131601057 | Im Shop suchenPDF S. 13 |
| 3.04 | Dichtung 45 x 150 x 2 Gummikork | 15132700127 | Im Shop suchenPDF S. 13 |
| 3.05 | Gasdrossel DN40 W- FM mit Zwischengehäuse | 25130425012 | Im Shop suchenPDF S. 13 |
| 3.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.07 | Zwischengehäuse für Gasdrossel | 21770425022 | Im Shop suchenPDF S. 13 |
| 3.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 13 |
| 3.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.10 | Federstegkupplung | 21770415107 | Im Shop suchenPDF S. 13 |
| 3.11 | Stellantrieb STE 50für W-FM 50 | 651484 | Im Shop suchenPDF S. 13 |
| 3.11 | Stellantrieb STE 50Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 13 |
| 3.12 | Mischeinrichtung WM-G10/2 ZMStandard | 21710414242 | Im Shop suchenPDF S. 13 |
| 3.12 | Mischeinrichtung WM-G10/2 ZM100 mm verlängert * | 21710414262 | Im Shop suchenPDF S. 13 |
| 3.12 | Mischeinrichtung WM-G10/2 ZM200 mm verlängert * | 21710414272 | Im Shop suchenPDF S. 13 |
| 3.12 | Mischeinrichtung WM-G10/2 ZM300 mm verlängert * | 21710414282 | Im Shop suchenPDF S. 13 |
| 3.13 | Stauscheibe WM-GL10/2 | 21810414042 | Im Shop suchenPDF S. 13 |
| 3.14 | Düsenrohr 15 x 1,25 x 47 WM-GL10/2 | 21810414137 | Im Shop suchenPDF S. 13 |
| 3.15 | Mittengasrohr 8 x 1 x 42,5 WM-GL10/1 | 21810414077 | Im Shop suchenPDF S. 13 |
| 3.16 | Klemmstück für Elektroden WM-GL10 | 21810414247 | Im Shop suchenPDF S. 13 |
| 3.17 | Zündelektrode Isolator 6 x 80 | 23220014217 | Im Shop suchenPDF S. 13 |
| 3.18 | Zündleitung 6,2/4,1600 mm (Standard) | 21810411022 | Im Shop suchenPDF S. 13 |
| 3.18 | Zündleitung 6,2/4,1700 mm (für 100 mm Verlängerung) * | 21810411032 | Im Shop suchenPDF S. 13 |
| 3.18 | Zündleitung 6,2/4,1800 mm (für 200 mm Verlängerung) * | 21810411042 | Im Shop suchenPDF S. 13 |
| 3.18 | Zündleitung 6,2/4,1900 mm (für 300 mm Verlängerung) * | 21810411052 | Im Shop suchenPDF S. 13 |
| 3.19 | Fühlerelektrode | 23210014207 | Im Shop suchenPDF S. 13 |
| 3.20 | Ionisationsleitung 6,2/6,4600 mm (Standard) | 21710514532 | Im Shop suchenPDF S. 13 |
| 3.20 | Ionisationsleitung 6,2/6,4700 mm (für 100 mm Verlängerung) * | 21710514542 | Im Shop suchenPDF S. 13 |
| 3.20 | Ionisationsleitung 6,2/6,4800 mm (für 200 mm Verlängerung) * | 21710514552 | Im Shop suchenPDF S. 13 |
| 3.20 | Ionisationsleitung 6,2/6,4900 mm (für 300 mm Verlängerung) * | 21710514632 | Im Shop suchenPDF S. 13 |
| 3.21 | Ionisationsleitung 600 mm Zwischenstück | 21710417022 | Im Shop suchenPDF S. 13 |
| 3.22 | Kupplung PVC | 25010317052 | Im Shop suchenPDF S. 13 |
| 3.23 | Verteilerring WM-GL10/2 | 21810414117 | Im Shop suchenPDF S. 13 |
| 3.24 | Mischrohr innen ø70 x 211,5 WM-GL10/2Standard | 21810414107 | Im Shop suchenPDF S. 13 |
| 3.24 | Mischrohr innen ø70 x 211,5 WM-GL10/2100 mm verlängert * | 21810414607 | Im Shop suchenPDF S. 13 |
| 3.24 | Mischrohr innen ø70 x 211,5 WM-GL10/2200 mm verlängert * | 21810414617 | Im Shop suchenPDF S. 13 |
| 3.24 | Mischrohr innen ø70 x 211,5 WM-GL10/2300 mm verlängert * | 21810414627 | Im Shop suchenPDF S. 13 |
| 3.25 | Mischrohr außen ø90 x 93 WM-GL10/2Standard | 21810414097 | Im Shop suchenPDF S. 13 |
| 3.25 | Mischrohr außen ø90 x 93 WM-GL10/2100 mm verlängert * | 21810414637 | Im Shop suchenPDF S. 13 |
| 3.25 | Mischrohr außen ø90 x 93 WM-GL10/2200 mm verlängert * | 21810414647 | Im Shop suchenPDF S. 13 |
| 3.25 | Mischrohr außen ø90 x 93 WM-GL10/2300 mm verlängert * | 21810414657 | Im Shop suchenPDF S. 13 |
| 3.26 | Mischgehäuse WM-GL10/2 | 21810414087 | Im Shop suchenPDF S. 13 |
| 3.27 | Haltering | 21810414017 | Im Shop suchenPDF S. 13 |
| 3.28 | Verschlußblech WM-G10 Ausf. ZM | 21710414507 | Im Shop suchenPDF S. 13 |
| 3.01 | Flammrohr WM-G(L)10/3 | 21810514012 | Im Shop suchenPDF S. 15 |
| 3.01 | Flammrohr WM-G(L)10/3Flammrohr H1 WM-G(L)10/3 | 21810514302 | Im Shop suchenPDF S. 15 |
| 3.01 | Flammrohr WM-G(L)10/3Flammrohr WM-G(L)10/4 | 21810514502 | Im Shop suchenPDF S. 15 |
| 3.01 | Flammrohr WM-G(L)10/3Flammrohr H1 WM-G(L)10/4 | 21810514532 | Im Shop suchenPDF S. 15 |
| 3.02 | Verlängerungsrohr100 mm verlängert * | 15051814057 | Im Shop suchenPDF S. 15 |
| 3.02 | Verlängerungsrohr200 mm verlängert * | 15051814067 | Im Shop suchenPDF S. 15 |
| 3.02 | Verlängerungsrohr300 mm verlängert * | 15051814077 | Im Shop suchenPDF S. 15 |
| 3.03 | Klemmschraube M12 x 75 | 15151801077 | Im Shop suchenPDF S. 15 |
| 3.04 | Dichtung 55 x 165 x 2 Gummikork | 15151800127 | Im Shop suchenPDF S. 15 |
| 3.05 | Gasdrossel DN50 W- FM mit Zwischengehäuse | 21730425022 | Im Shop suchenPDF S. 15 |
| 3.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 3.07 | Zwischengehäuse für Gasdrossel | 21770425022 | Im Shop suchenPDF S. 15 |
| 3.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 15 |
| 3.09 | Rechteckstopfen | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 3.10 | Federstegkupplung | 21770415107 | Im Shop suchenPDF S. 15 |
| 3.11 | Stellantrieb STE50 1,2NM Gasfür W-FM 50 | 651484 | Im Shop suchenPDF S. 15 |
| 3.11 | Stellantrieb STE50 1,2NM GasStellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 15 |
| 3.12 | Mischeinrichtung WM-G10/3 + 4Standard | 21710514072 | Im Shop suchenPDF S. 15 |
| 3.12 | Mischeinrichtung WM-G10/3 + 4100 mm verlängert * | 21710514092 | Im Shop suchenPDF S. 15 |
| 3.12 | Mischeinrichtung WM-G10/3 + 4200 mm verlängert * | 21710514102 | Im Shop suchenPDF S. 15 |
| 3.12 | Mischeinrichtung WM-G10/3 + 4300 mm verlängert * | 21710514112 | Im Shop suchenPDF S. 15 |
| 3.13 | Stauscheibe WM-GL10/3 + 4 | 21810514042 | Im Shop suchenPDF S. 15 |
| 3.14 | Düsenrohr 18 x 16 x 60 WM-GL10/3 + 4 | 21810514167 | Im Shop suchenPDF S. 15 |
| 3.15 | Mittengasrohr 8 x 1 x 41,5 WM-GL10/3 + 4 | 21810514107 | Im Shop suchenPDF S. 15 |
| 3.16 | Klemmstück für Elektroden WM-GL10 | 21810414247 | Im Shop suchenPDF S. 15 |
| 3.17 | Zündelektrode Isolator 6 x 80 | 23220014217 | Im Shop suchenPDF S. 15 |
| 3.18 | Zündleitung 6,2/4,1600 mm (Standard) | 21810411022 | Im Shop suchenPDF S. 15 |
| 3.18 | Zündleitung 6,2/4,1700 mm (für 100 mm Verlängerung) * | 21810411032 | Im Shop suchenPDF S. 15 |
| 3.18 | Zündleitung 6,2/4,1800 mm (für 200 mm Verlängerung) * | 21810411042 | Im Shop suchenPDF S. 15 |
| 3.18 | Zündleitung 6,2/4,1900 mm (für 300 mm Verlängerung) * | 21810411052 | Im Shop suchenPDF S. 15 |
| 3.19 | Fühlerelektrode | 23210014207 | Im Shop suchenPDF S. 15 |
| 3.20 | Ionisationsleitung 6,2/6,4600 mm (Standard) | 21710514532 | Im Shop suchenPDF S. 15 |
| 3.20 | Ionisationsleitung 6,2/6,4700 mm (für 100 mm Verlängerung) * | 21710514542 | Im Shop suchenPDF S. 15 |
| 3.20 | Ionisationsleitung 6,2/6,4800 mm (für 200 mm Verlängerung) * | 21710514552 | Im Shop suchenPDF S. 15 |
| 3.20 | Ionisationsleitung 6,2/6,4900 mm (für 300 mm Verlängerung) * | 21710514632 | Im Shop suchenPDF S. 15 |
| 3.21 | Ionisationsleitung 600 mm Zwischenstück | 21710417022 | Im Shop suchenPDF S. 15 |
| 3.22 | Ionisationsleitung Kupplung | 25010317052 | Im Shop suchenPDF S. 15 |
| 3.23 | Verteilerring WM-GL10/3 + 4 | 21810414117 | Im Shop suchenPDF S. 15 |
| 3.24 | Mischrohr innen ø70 x 252,5 WM-GL10/3 + 4Standard | 21810514077 | Im Shop suchenPDF S. 15 |
| 3.24 | Mischrohr innen ø70 x 252,5 WM-GL10/3 + 4100 mm verlängert* | 21810514607 | Im Shop suchenPDF S. 15 |
| 3.24 | Mischrohr innen ø70 x 252,5 WM-GL10/3 + 4200 mm verlängert* | 21810514617 | Im Shop suchenPDF S. 15 |
| 3.24 | Mischrohr innen ø70 x 252,5 WM-GL10/3 + 4300 mm verlängert* | 21810514627 | Im Shop suchenPDF S. 15 |
| 3.25 | Mischrohr außen 100 x 111,5 WM-GL10/3 + 4Standard | 21810514067 | Im Shop suchenPDF S. 15 |
| 3.25 | Mischrohr außen 100 x 111,5 WM-GL10/3 + 4100 mm verlängert* | 21810514637 | Im Shop suchenPDF S. 15 |
| 3.25 | Mischrohr außen 100 x 111,5 WM-GL10/3 + 4200 mm verlängert* | 21810514647 | Im Shop suchenPDF S. 15 |
| 3.25 | Mischrohr außen 100 x 111,5 WM-GL10/3 + 4300 mm verlängert* | 21810514657 | Im Shop suchenPDF S. 15 |
| 3.26 | Mischgehäuse WM-GL10/3 + 4 | 21810514027 | Im Shop suchenPDF S. 15 |
| 3.27 | Haltering | 21810414017 | Im Shop suchenPDF S. 15 |
| 3.28 | Verschlußblech WM-G10 Ausf. ZM | 21710414507 | Im Shop suchenPDF S. 15 |

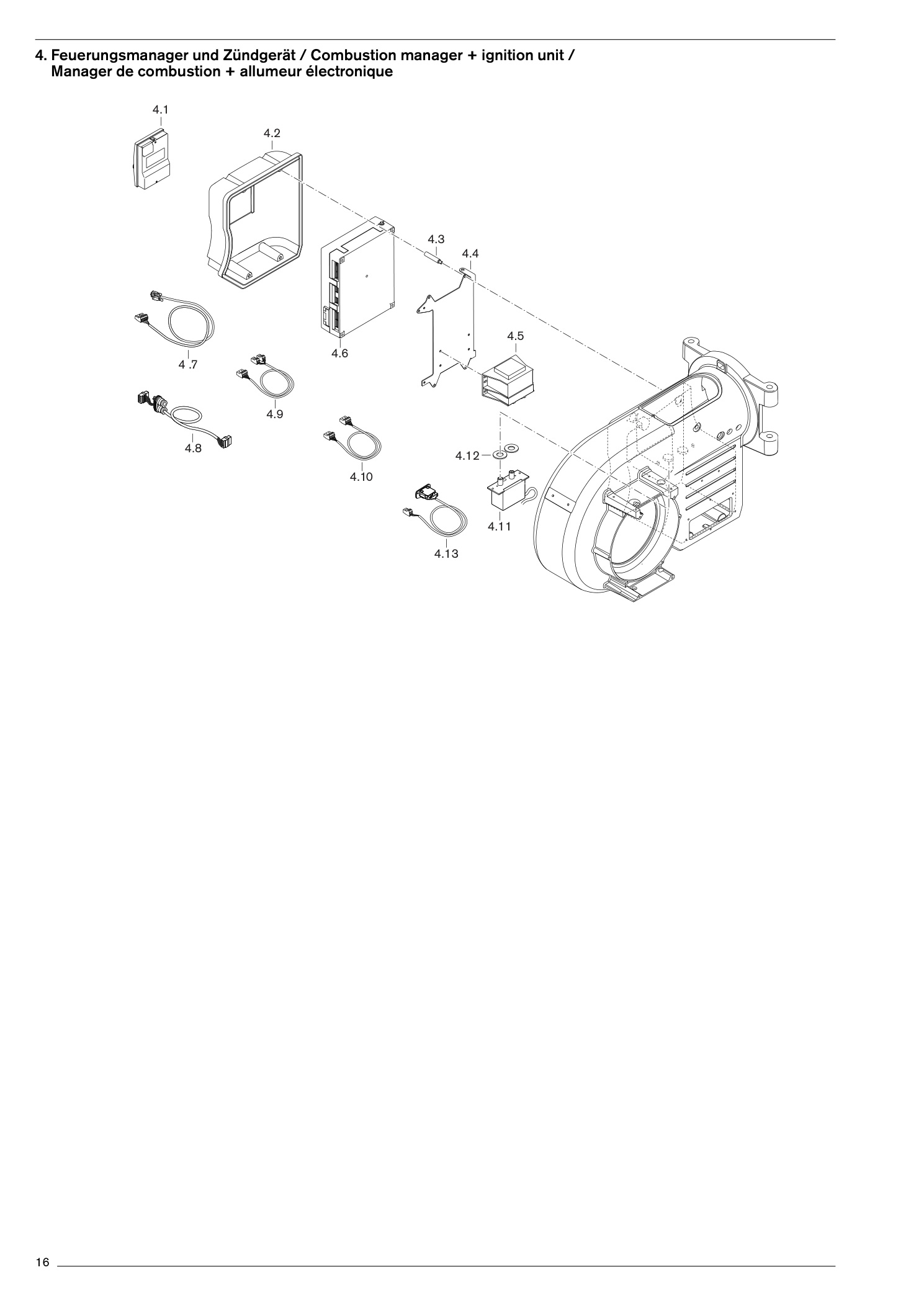

4. Feuerungsmanager und Zündgerät / Combustion manager +
18 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1 | Anzeige & Bedieneinheit (ABE) Displayfür W-FM100 GB/D/F/I/E/P | 600439 | Im Shop suchenPDF S. 17 |
| 4.1 | Anzeige & Bedieneinheit (ABE) Displayfür W-FM50 | 600408 | Im Shop suchenPDF S. 17 |
| 4.2 | Addeckhaube für W-FM / ABE | 21110412012 | Im Shop suchenPDF S. 17 |
| 4.3 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 17 |
| 4.4 | Montageplatte WM10 für W-FM | 100211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.5 | Trafo für W-FM 100 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.6 | Feuerungsmanager CombustionW-FM | 100230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.6 | Feuerungsmanager CombustionW-FM | 100230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.6 | Feuerungsmanager CombustionW-FM50 230V | 600410 | Im Shop suchenPDF S. 17 |
| 4.7 | Steckerkabel W-FM100 / ABE | 21770612102 | Im Shop suchenPDF S. 17 |
| 4.7 | Steckerkabel W-FM100 / ABEW-FM50 / ABE | 600406 | Im Shop suchenPDF S. 17 |
| 4.8 | Steckerkabel W-FM100 PlugStellantrieb Luftregler | 21760512212 | Im Shop suchenPDF S. 17 |
| 4.8 | Steckerkabel W-FM100 PlugSQM4... zu SQM4... 1200 mm | 21760512102 | Im Shop suchenPDF S. 17 |
| 4.9 | Steckerkabel W-FM100 / Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 17 |
| 4.10 | Steckerkabel W-FM100 / Trafo 12-0-12V | 21710412012 | Im Shop suchenPDF S. 17 |
| 4.11 | Zündgerät W-ZG 02 230V | 21770411052 | Im Shop suchenPDF S. 17 |
| 4.12 | Dichtring für W-ZG 02 44 x 18 x 4 | 21116311027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.13 | Endschalter WM10 | 21110401062 | Im Shop suchenPDF S. 17 |
5. Sachgruppe 5
63 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|

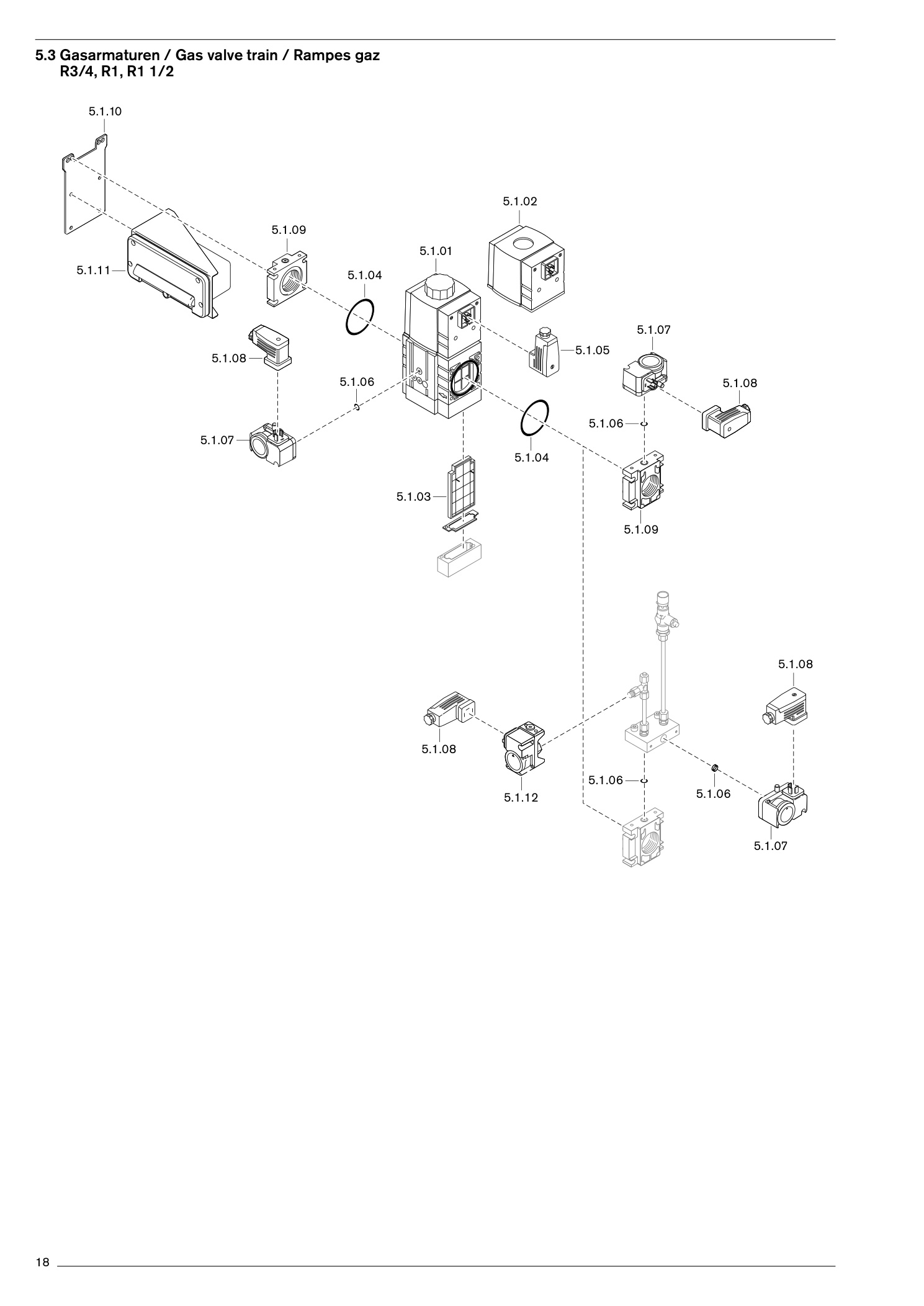

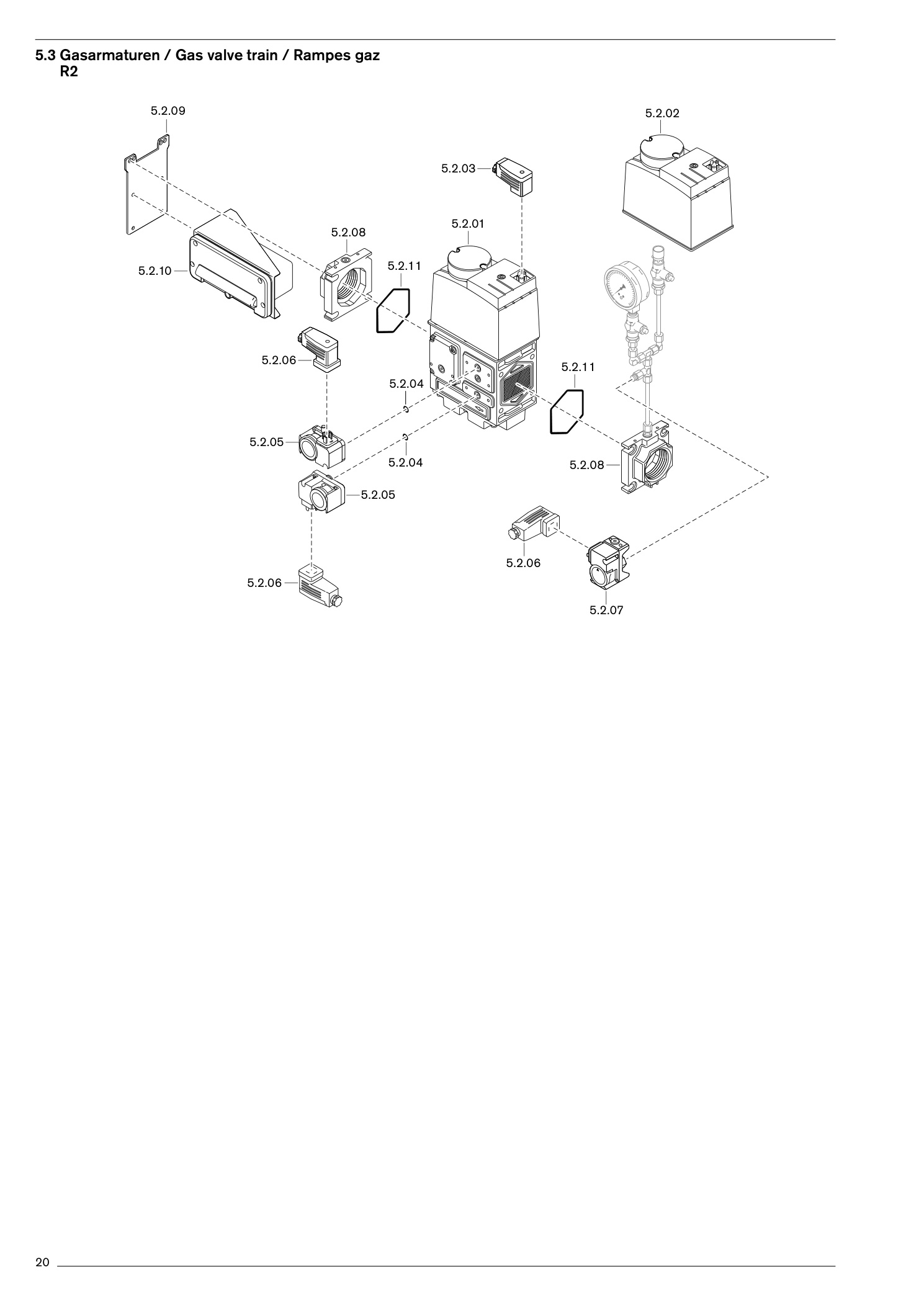

| 5.1.01 | MehrfachstellgerätW-MF 507; 230V | 625001 | Im Shop suchenPDF S. 19 |
| 5.1.01 | MehrfachstellgerätW-MF 512; 230V | 625003 | Im Shop suchenPDF S. 19 |
| 5.1.02 | Magnet komplettW-MF 507 Nr. 032P; 230V | 605255 | Im Shop suchenPDF S. 19 |
| 5.1.02 | Magnet komplettW-MF 512 Nr. 042P; 230V | 605257 | Im Shop suchenPDF S. 19 |
| 5.1.03 | Filtereinsatz für W-MF 512 mit DichtungW-MF 507 mit Dichtung | 605253 | Im Shop suchenPDF S. 19 |
| 5.1.03 | Filtereinsatz für W-MF 512 mit DichtungW-MF 512 mit Dichtung | 605254 | Im Shop suchenPDF S. 19 |
| 5.1.04 | O-Ring 75 x 3,5 | 445520 | Im Shop suchenPDF S. 19 |
| 5.1.05 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 19 |
| 5.1.06 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.1.07 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 19 |
| 5.1.07 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 19 |
| 5.1.07 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 19 |
| 5.1.08 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 19 |
| 5.1.09 | FlanschDMV 507 Rp 3/4 | 605227 | Im Shop suchenPDF S. 19 |
| 5.1.09 | FlanschDMV 512 Rp 1 | 605228 | Im Shop suchenPDF S. 19 |
| 5.1.09 | FlanschDMV 520 Rp 1 1/2 | 605230 | Im Shop suchenPDF S. 19 |
| 5.1.10 | Montageplattefür Klemmk.W-FM gen. | 507217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.1.10 | Montageplattefür Klemmk.W-FM gen. | 512217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.1.11 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 19 |
| 5.1.11 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 19 |
| 5.1.12 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 19 |
| 5.1.12 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 19 |
| 5.1.12 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 19 |
| 5.2.01 | Magnetventil DMV 525/12; 220-240V | 625040 | Im Shop suchenPDF S. 21 |
| 5.2.02 | Magnet DMV525/12 220-240V (Bis 06/2010) | 625022 | Im Shop suchenPDF S. 21 |
| 5.2.02 | Magnet DMV525/12 220-240V (Bis 06/2010)Magnet DMV525/12 220-240V (Ab 07/2010) | 625038 | Im Shop suchenPDF S. 21 |
| 5.2.03 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 21 |
| 5.2.04 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.05 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 21 |
| 5.2.05 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 21 |
| 5.2.05 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 21 |
| 5.2.06 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 21 |
| 5.2.07 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 21 |
| 5.2.07 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 21 |
| 5.2.07 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 21 |
| 5.2.08 | Flansch komplettRp 1 1/2 DMV 525/12 | 625030 | Im Shop suchenPDF S. 21 |
| 5.2.08 | Flansch komplettRp 2 DMV 525/12 | 625031 | Im Shop suchenPDF S. 21 |
| 5.2.09 | Montageplatte für Klemmk.W-FM gen. DMV | 21730426107 | Im Shop suchenPDF S. 21 |
| 5.2.10 | Klemmkasten für Gasarmaturen W-FM: withoutohne GW-max | 21770426332 | Im Shop suchenPDF S. 21 |
| 5.2.10 | Klemmkasten für Gasarmaturen W-FM: withoutmit GW-max | 21770426342 | Im Shop suchenPDF S. 21 |
| 5.2.11 | Dichtungsset für Flansch | 625033 | Im Shop suchenPDF S. 21 |

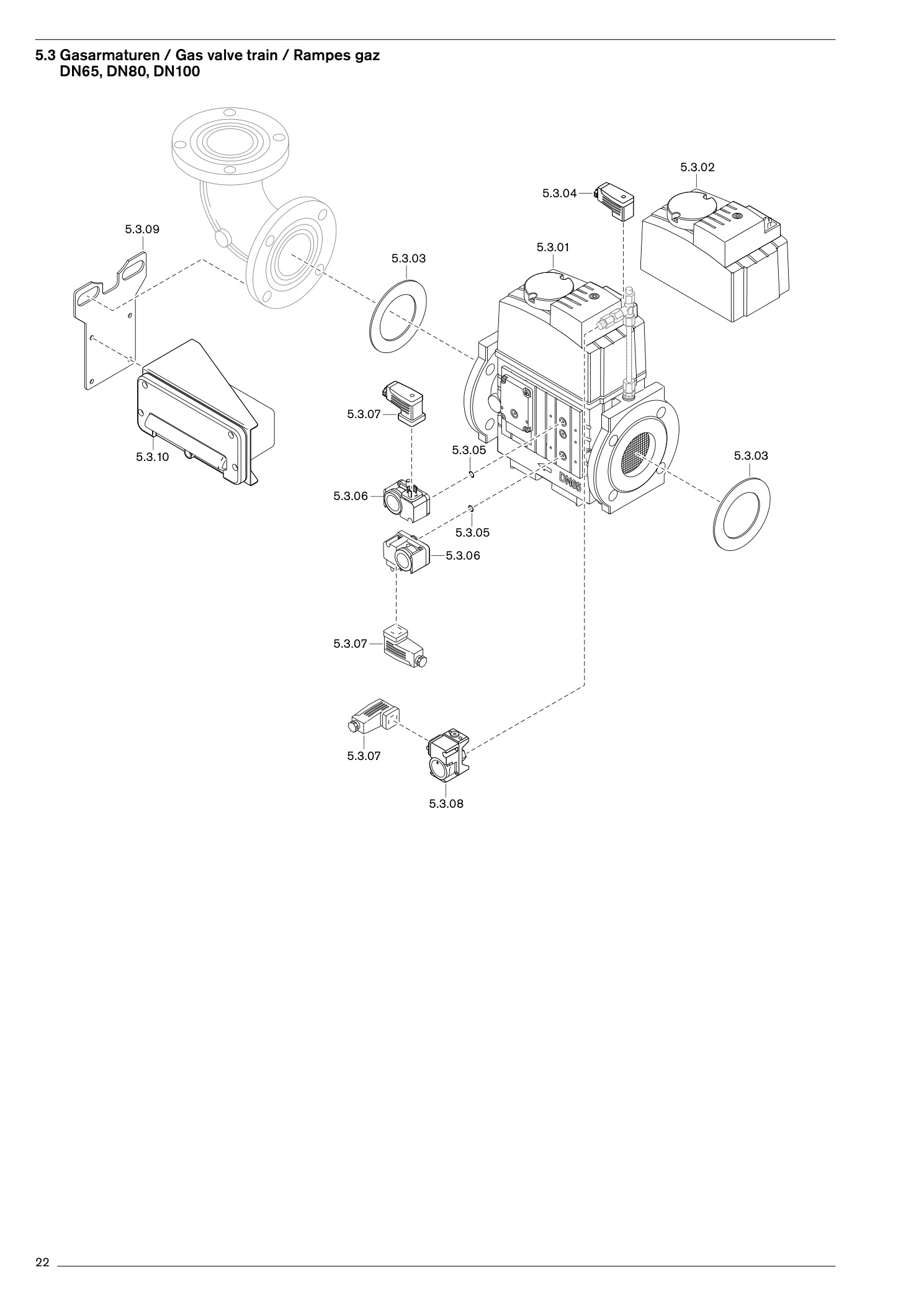

| 5.3.01 | MagnetventilDMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 23 |
| 5.3.01 | MagnetventilDMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 23 |
| 5.3.01 | MagnetventilDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 23 |
| 5.3.02 | Magnet komplett5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 23 |
| 5.3.02 | Magnet komplett5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 23 |
| 5.3.02 | Magnet komplett5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 23 |
| 5.3.03 | Dichtring77 x 127 x 2 (DN65) | 441861 | Im Shop suchenPDF S. 23 |
| 5.3.03 | Dichtring90 x 142 x 2 (DN80) | 441044 | Im Shop suchenPDF S. 23 |
| 5.3.03 | Dichtring115 x 162 x 2 (DN100) | 441045 | Im Shop suchenPDF S. 23 |
| 5.3.04 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 23 |
| 5.3.05 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 5.3.06 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 23 |
| 5.3.06 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 23 |
| 5.3.06 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 23 |
| 5.3.07 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 23 |
| 5.3.08 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 23 |
| 5.3.08 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 23 |
| 5.3.08 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 23 |
| 5.3.09 | Montageplatte Klemmk. W-FM bis DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 5.3.10 | Klemmkasten für Gasarmaturen W-FM: Terminalohne GW-max | 21770426332 | Im Shop suchenPDF S. 23 |
| 5.3.10 | Klemmkasten für Gasarmaturen W-FM: Terminalmit GW-max | 21770426342 | Im Shop suchenPDF S. 23 |
| 5.3.11 | Leiterplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
