Weishaupt Brenner WM-G 20-A Ausf. ZM-LN
Dokument 83039380. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

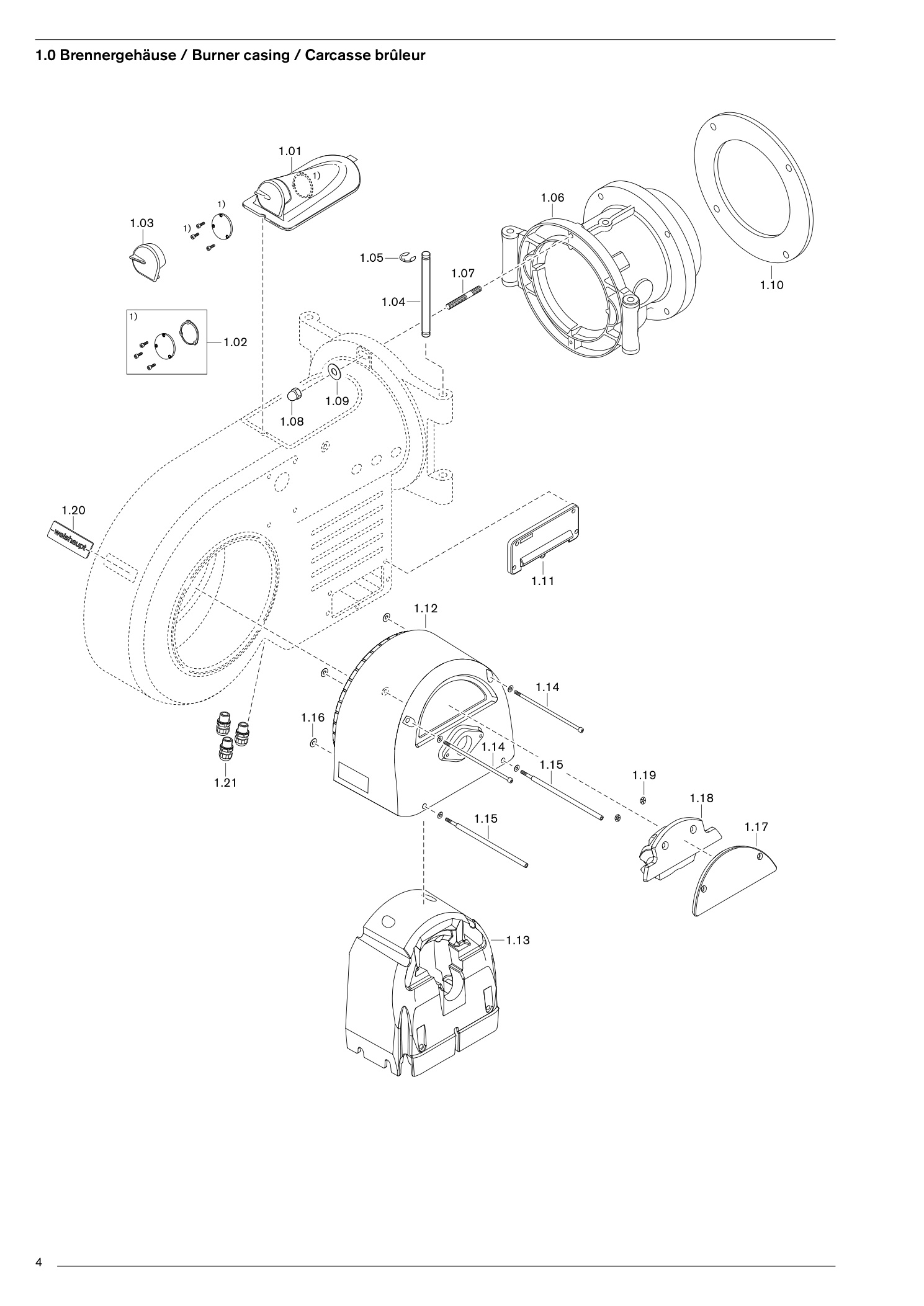

1. Sachgruppe 1
24 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schaurohrdeckel komplett | 21120401022 | Im Shop suchenPDF S. 5 |
| 1.02 | Schauglas-Set | 21110401192 | Im Shop suchenPDF S. 5 |
| 1.03 | Verschlussklappe Schaurohrdeckel | 21110401132 | Im Shop suchenPDF S. 5 |
| 1.04 | Schwenkbolzen 14 x | 277211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Sicherungsscheibe 10 | 431604 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | Schwenkflansch | 21720401192 | Im Shop suchenPDF S. 5 |
| 1.06 | SchwenkflanschStiftschraube M12 x 55 | 421028 | Im Shop suchenPDF S. 5 |
| 1.06 | SchwenkflanschScheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.06 | SchwenkflanschSechskantmutter M12 | 411600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.07 | Stiftschraube M12 x 50 | 421031 | Im Shop suchenPDF S. 5 |
| 1.08 | Hutmutter M12 DIN 1587 | 21110401197 | Im Shop suchenPDF S. 5 |
| 1.09 | Scheibe B13 | 430801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.10 | Flanschdichtung 330 x | 255151 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.11 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.12 | Luftregelgehäuse | 21120402157 | Im Shop suchenPDF S. 5 |
| 1.13 | Schaumauskleidung | 21120402167 | Im Shop suchenPDF S. 5 |
| 1.14 | Schraube M6 x 185 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.15 | Schraube M6 x 35 / | 250211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.16 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.17 | Luftreglerdeckel | 21120402197 | Im Shop suchenPDF S. 5 |
| 1.18 | Schaumauskleidung Luftregeldeckel | 21120402187 | Im Shop suchenPDF S. 5 |
| 1.19 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.20 | Firmenschild | 21120401067 | Im Shop suchenPDF S. 5 |
| 1.21 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 5 |

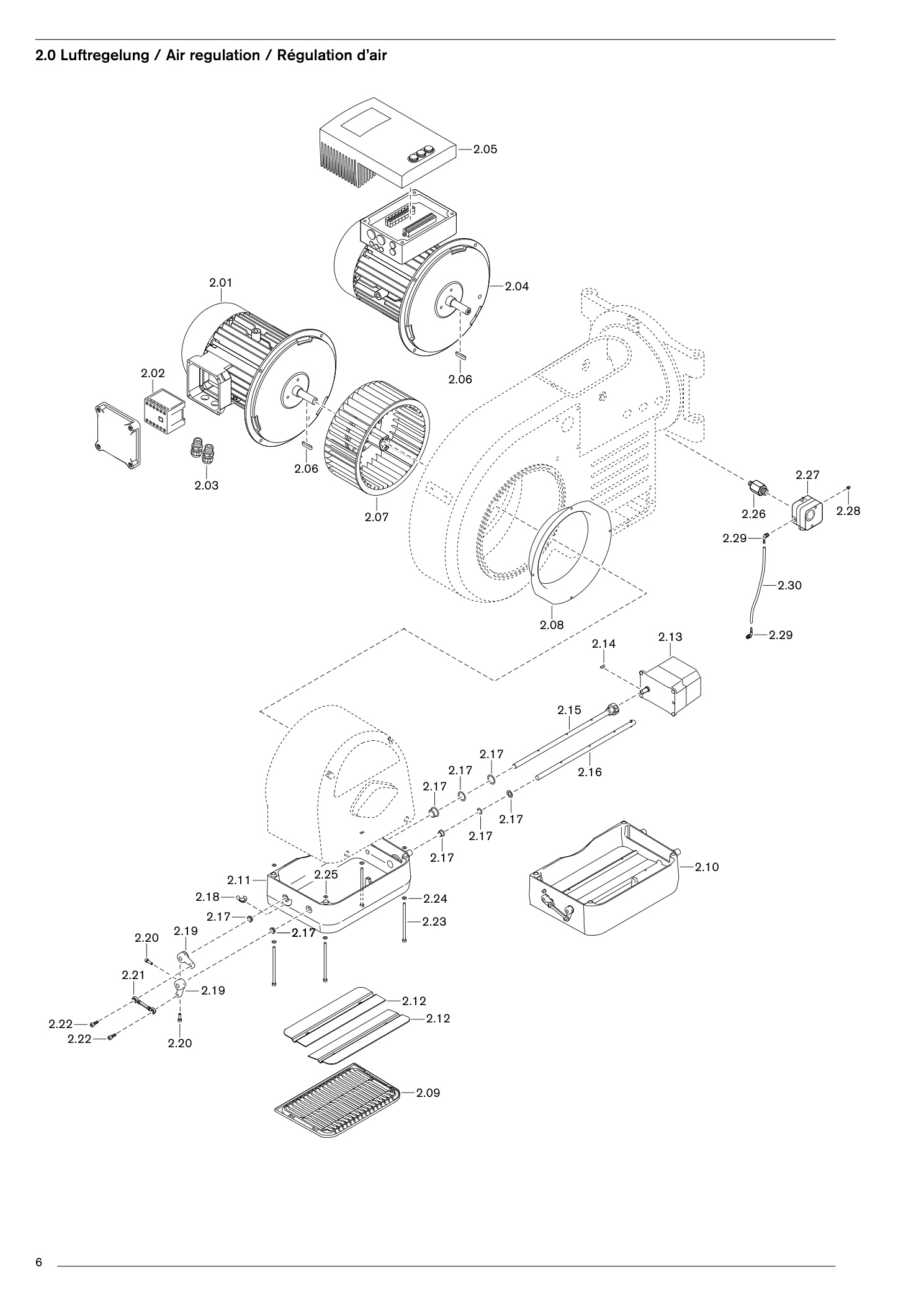

2. Sachgruppe 2
37 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Motor inklusive MotorschützWM-D112/140-2/3K0 WM-G20/2 | 21520307870 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.01 | Motor inklusive MotorschützWM-D112/140-2/3K5 WM-G20/3 | 21520407800 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.02 | Motorschütz B7, 230V 50Hz | 703109 | Im Shop suchenPDF S. 7 |
| 2.03 | Kabeleinführungs-Set | 21110401502 | Im Shop suchenPDF S. 7 |
| 2.04 | Motor für Frequenzumformer angebaut | 21520307530 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.04 | Motor für Frequenzumformer angebautWM-D112/140-2/3K5 380-415V 50Hz | 21520407520 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.05 | Frequenzumformer SK 200 E | 31000795888 | Im Shop suchenPDF S. 7 |
| 2.06 | Passfeder 6 x 6 x 45 | 490316 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.07 | Gebläserad TS-S 268 x 104 S1 (50Hz) | 21120408011 | Im Shop suchenPDF S. 7 |
| 2.07 | Gebläserad TS-S 268 x 104 S1 (50Hz)Abziehvorrichtung | 11111100012 | Im Shop suchenPDF S. 7 |
| 2.08 | Einlaufdüse 285 x 209 x 43 (50Hz) | 21120402017 | Im Shop suchenPDF S. 7 |
| 2.09 | Ansauggitter | 21120402222 | Im Shop suchenPDF S. 7 |
| 2.09 | AnsauggitterSchrauben M5 x 16 Duo Taptite | 409312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.10 | Luftregeleinrichtung komplett | 21120402142 | Im Shop suchenPDF S. 7 |
| 2.11 | Luftregeleinrichtung | 21120402147 | Im Shop suchenPDF S. 7 |
| 2.12 | Luftklappe | 21120402077 | Im Shop suchenPDF S. 7 |
| 2.12 | LuftklappeSchraube M4 x 10 DIN 912 mit Tuflock | 402264 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.13 | StellantriebSTE 50 1,2Nm, W-FM 50 | 651483 | Im Shop suchenPDF S. 7 |
| 2.13 | StellantriebSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 7 |
| 2.14 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.15 | Luftklappenwelle mit Kupplung | 21120402202 | Im Shop suchenPDF S. 7 |
| 2.16 | Luftklappenwelle mit Spannstift | 21120402212 | Im Shop suchenPDF S. 7 |
| 2.17 | Gleitlager-Set Luftregler | 21110402502 | Im Shop suchenPDF S. 7 |
| 2.18 | Skala Luftregler | 21131402177 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.19 | Stellhebel | 21110402047 | Im Shop suchenPDF S. 7 |
| 2.20 | Schraube M5 x 12 mit Precote | 21110402187 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.21 | Gelenkkopfstange | 21110402192 | Im Shop suchenPDF S. 7 |
| 2.22 | Schraube M6 x 16 mit Tuflock | 402268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.23 | Schraube M6 x 110 DIN 7500 | 409364 | Im Shop suchenPDF S. 7 |
| 2.24 | Scheibe A6,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.25 | Scheibe 5,1 x 11 x 0,6 | 430015 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.26 | Einschraubstutzen | 21710424017 | Im Shop suchenPDF S. 7 |
| 2.27 | LuftdruckwächterLGW 50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 7 |
| 2.27 | LuftdruckwächterLGW 10 A2P 1,0 - 10 mbar | 691385 | Im Shop suchenPDF S. 7 |
| 2.28 | Stopfen für LGW | 446011 | Im Shop suchenPDF S. 7 |
| 2.29 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 7 |
| 2.30 | Schlauch 4 x 1,75 / 250 mm | 23211024037 | Im Shop suchenPDF S. 7 |

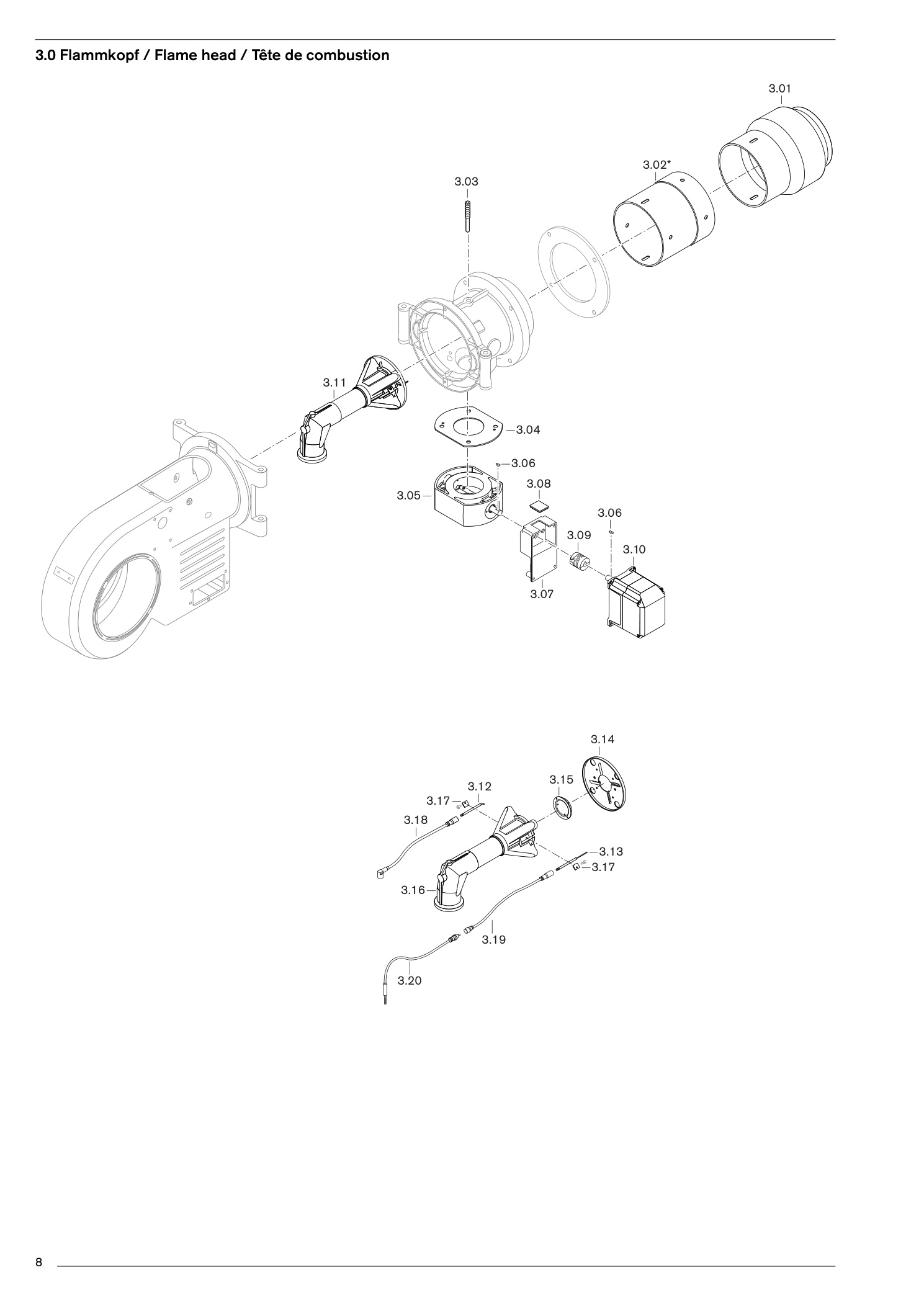

3. Sachgruppe 3
38 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Flammrohr WM-G20/2-3a | 21720414312 | Im Shop suchenPDF S. 9 |
| 3.01 | Flammrohr WM-G20/2-3aFlammrohr WM-G20/3-3a | 21720514312 | Im Shop suchenPDF S. 9 |
| 3.02 | Verlängerungsrohr*100 mm verl.* | 15070714067 | Im Shop suchenPDF S. 9 |
| 3.02 | Verlängerungsrohr*200 mm verl.* | 15070714077 | Im Shop suchenPDF S. 9 |
| 3.02 | Verlängerungsrohr*300 mm verl.* | 15070714087 | Im Shop suchenPDF S. 9 |
| 3.03 | Klemmschraube | 15190701107 | Im Shop suchenPDF S. 9 |
| 3.04 | Dichtung 77 x 185 x 2 Gummikork | 15170700027 | Im Shop suchenPDF S. 9 |
| 3.05 | Gasdrossel DN65, komplett | 21740525022 | Im Shop suchenPDF S. 9 |
| 3.06 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 9 |
| 3.08 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 9 |
| 3.09 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 9 |
| 3.10 | StellantriebSTE 50 1,2 Nm für W-FM50 | 651484 | Im Shop suchenPDF S. 9 |
| 3.10 | StellantriebSQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 9 |
| 3.11 | Mischgehäuse komplettWM-G20ZM-LN (N-Gas) | 21720514302 | Im Shop suchenPDF S. 9 |
| 3.11 | Mischgehäuse komplettWM-G20ZM-LN (N-Gas) 100 mm verl. * | 25020514302 | Im Shop suchenPDF S. 9 |
| 3.11 | Mischgehäuse komplettWM-G20ZM-LN (N-Gas) 200 mm verl. * | 25020514322 | Im Shop suchenPDF S. 9 |
| 3.11 | Mischgehäuse komplettWM-G20ZM-LN (N-Gas) 300 mm verl. * | 25020514342 | Im Shop suchenPDF S. 9 |
| 3.11 | Mischgehäuse komplettWM-G20ZM-LN (F-Gas) | 21720514322 | Im Shop suchenPDF S. 9 |
| 3.11 | Mischgehäuse komplettWM-G20ZM-LN (F-Gas) 100 mm verl. * | 25020514312 | Im Shop suchenPDF S. 9 |
| 3.11 | Mischgehäuse komplettWM-G20ZM-LN (F-Gas) 200 mm verl. * | 25020514332 | Im Shop suchenPDF S. 9 |
| 3.11 | Mischgehäuse komplettWM-G20ZM-LN (F-Gas) 300 mm verl. * | 25020514352 | Im Shop suchenPDF S. 9 |
| 3.12 | Zündelektrode Isolator 6 x 80 Kanthal A1 | 13210114037 | Im Shop suchenPDF S. 9 |
| 3.13 | Fühlerelektrode Kanthal A1 | 13210114047 | Im Shop suchenPDF S. 9 |
| 3.14 | Stauscheibe190 x 60 WM-G20 ZM-LN (N-Gas) | 21720414337 | Im Shop suchenPDF S. 9 |
| 3.14 | Stauscheibe190 x 60 WM-G20 ZM-LN (F-Gas) | 21720414347 | Im Shop suchenPDF S. 9 |
| 3.15 | Düseneinsatz 80 x 16 Bo. 4 x 4 | 15170714517 | Im Shop suchenPDF S. 9 |
| 3.16 | Mischgehäuse G7/1-D-LN | 15170714281 | Im Shop suchenPDF S. 9 |
| 3.17 | Klemmstück 2 x 17 x 20 | 25130314087 | Im Shop suchenPDF S. 9 |
| 3.18 | Zündkabel700 mm lang | 21710411022 | Im Shop suchenPDF S. 9 |
| 3.18 | Zündkabel800 mm lang 100 mm verl. * | 21710411032 | Im Shop suchenPDF S. 9 |
| 3.18 | Zündkabel900 mm lang 200 mm verl. * | 21710411042 | Im Shop suchenPDF S. 9 |
| 3.18 | Zündkabel1000 mm lang 300 mm verl. * | 21720411062 | Im Shop suchenPDF S. 9 |
| 3.19 | Ionisationsleitung 1x1500 mm lang | 21710514522 | Im Shop suchenPDF S. 9 |
| 3.19 | Ionisationsleitung 1x1600 mm lang 100 mm verl. * | 21710514532 | Im Shop suchenPDF S. 9 |
| 3.19 | Ionisationsleitung 1x1700 mm lang 200 mm verl. * | 21710514542 | Im Shop suchenPDF S. 9 |
| 3.19 | Ionisationsleitung 1x1800 mm lang 300 mm verl. * | 21710514552 | Im Shop suchenPDF S. 9 |
| 3.20 | Ionisationskabel 600 mm lang | 21710417022 | Im Shop suchenPDF S. 9 |

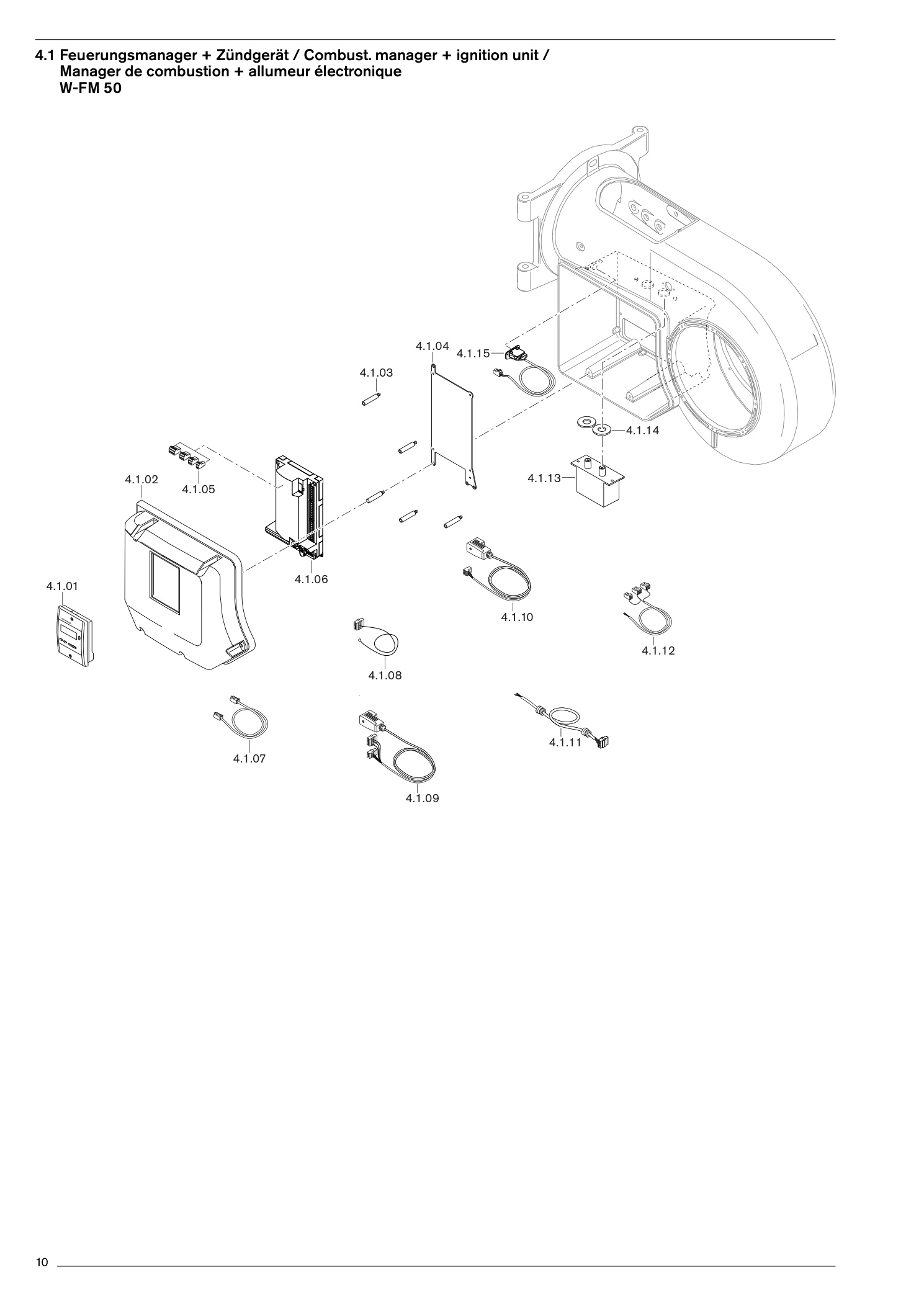

4. Sachgruppe 4
89 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1.01 | ABE für W-FM 50 | 600408 | Im Shop suchenPDF S. 11 |
| 4.1.02 | Abdeckhaube inkl. DichtungABE eingebaut | 21120412012 | Im Shop suchenPDF S. 11 |
| 4.1.02 | Abdeckhaube inkl. DichtungABE extern | 21120412022 | Im Shop suchenPDF S. 11 |
| 4.1.03 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 11 |
| 4.1.04 | Montageplatte WM für W-FM 50 | 21120412047 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX3-05 Gebläse, Alarm | 716410 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX5-01 Min. Wächter | 716307 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX5-02 Max. Wächter | 716308 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX6-03 Sicherheitsventil | 716312 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX7-01 DMV Ventil 2 | 716313 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX8-02 DMV Ventil 1 | 716317 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX8-04 Betrieb Reset 50 | 716411 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX9-04 Druckw. Dichtheitskontrolle | 716418 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX10-05 Flammenfühler | 716413 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX74 Verbindung Frequenzumrichter | 716417 | Im Shop suchenPDF S. 11 |
| 4.1.05 | W-FM SteckerX75 Brennstoffzähler | 716415 | Im Shop suchenPDF S. 11 |
| 4.1.06 | Feuerungsmanager WFM50 230 V | 600410 | Im Shop suchenPDF S. 11 |
| 4.1.07 | Steckerkabel ABE-W-FM 50 | 600406 | Im Shop suchenPDF S. 11 |
| 4.1.08 | Steckerkabel W-FM 50 Netz / Sicherheitskette | 21710412022 | Im Shop suchenPDF S. 11 |
| 4.1.09 | Steckerkabel W-FM 50 für DMV | 21710426012 | Im Shop suchenPDF S. 11 |
| 4.1.10 | Steckerkabel W-FM 50 fürGasdruckwächter min | 21710426022 | Im Shop suchenPDF S. 11 |
| 4.1.10 | Steckerkabel W-FM 50 fürGasdruckwächter max | 21710426032 | Im Shop suchenPDF S. 11 |
| 4.1.10 | Steckerkabel W-FM 50 fürGasdruckwächter Dichtheitskontrolle | 21710426042 | Im Shop suchenPDF S. 11 |
| 4.1.11 | Steckerkabel W-FM50 Drehzahl FU | 21710412102 | Im Shop suchenPDF S. 11 |
| 4.1.12 | Steckerkabel W-FM50 Motorschütz | 21710412092 | Im Shop suchenPDF S. 11 |
| 4.1.13 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 11 |
| 4.1.14 | Dichtung für W-ZG 02 | 21720411017 | Im Shop suchenPDF S. 11 |
| 4.1.15 | Endschalter WM | 21110401062 | Im Shop suchenPDF S. 11 |

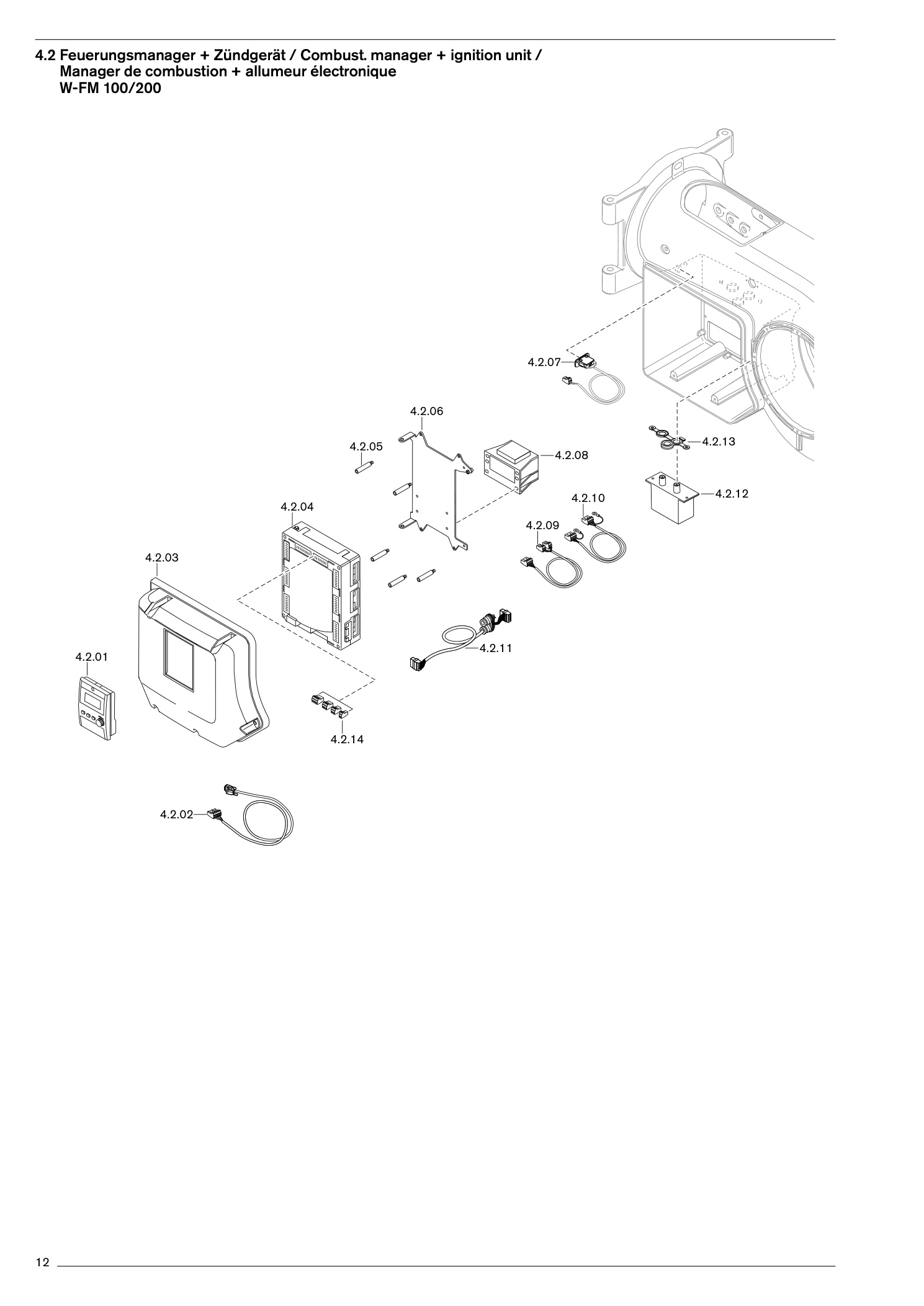

| 4.2.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 13 |
| 4.2.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 13 |
| 4.2.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, KRO, SLO) | 600441 | Im Shop suchenPDF S. 13 |
| 4.2.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, BG, RO, TR, D) | 600442 | Im Shop suchenPDF S. 13 |
| 4.2.02 | Steckerkabel W-FM...ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 13 |
| 4.2.02 | Steckerkabel W-FM...ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 13 |
| 4.2.02 | Steckerkabel W-FM...ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 4.2.02 | Steckerkabel W-FM...ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 13 |
| 4.2.03 | Abdeckhaube WM20für W-FM ABE eingeb. | 21120412012 | Im Shop suchenPDF S. 13 |
| 4.2.03 | Abdeckhaube WM20für W-FM ABE extern | 21120412022 | Im Shop suchenPDF S. 13 |
| 4.2.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 13 |
| 4.2.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 13 |
| 4.2.04 | Feuerungsmanager 230V; 50/60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 4.2.05 | Stehbolzen Abdeckhaube W-FM | 21110412037 | Im Shop suchenPDF S. 13 |
| 4.2.06 | Montageplatte WM20 für W-FM | 100218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 4.2.07 | Endschalter | 21110401062 | Im Shop suchenPDF S. 13 |
| 4.2.08 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 4.2.09 | Steckerkabel W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 13 |
| 4.2.10 | Steckerkabel W-FM WM10 Trafo 12-0-12V | 21710412012 | Im Shop suchenPDF S. 13 |
| 4.2.11 | SteckerkabelW-FM zu SQM... Luftregl. | 21770612112 | Im Shop suchenPDF S. 13 |
| 4.2.11 | SteckerkabelSQM4... Zu SQM4... 1400 mm | 21770612172 | Im Shop suchenPDF S. 13 |
| 4.2.12 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 13 |
| 4.2.13 | Dichtung für Zündgerät 2-polig | 21720411017 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX8.02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 13 |
| 4.2.14 | W-FM SteckerX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 13 |
5. Sachgruppe 5
80 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|

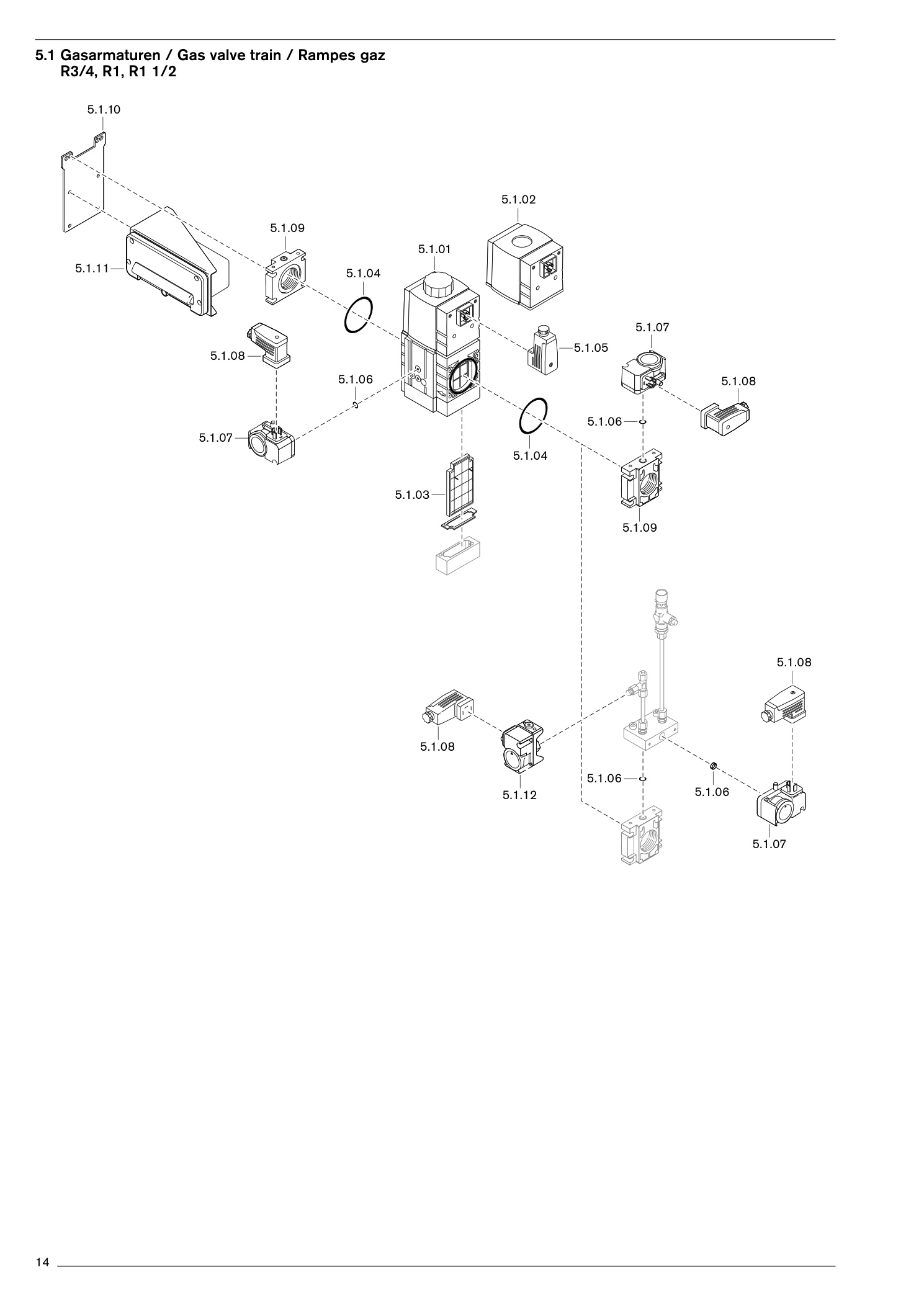

| 5.1.01 | MehrfachstellgerätW-MF 507; 230V | 625001 | Im Shop suchenPDF S. 15 |
| 5.1.01 | MehrfachstellgerätW-MF 512; 230V | 625003 | Im Shop suchenPDF S. 15 |
| 5.1.02 | Magnet kompl.W-MF 507 Nr. 032P; 230V | 605255 | Im Shop suchenPDF S. 15 |
| 5.1.02 | Magnet kompl.W-MF 512 Nr. 042P; 230V | 605257 | Im Shop suchenPDF S. 15 |
| 5.1.03 | FiltereinsatzW-MF 507 mit Dichtung | 605253 | Im Shop suchenPDF S. 15 |
| 5.1.03 | FiltereinsatzW-MF 512 mit Dichtung | 605254 | Im Shop suchenPDF S. 15 |
| 5.1.04 | O-Ring 75 x 3,5 | 445520 | Im Shop suchenPDF S. 15 |
| 5.1.05 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 15 |
| 5.1.06 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.1.07 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 15 |
| 5.1.07 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 15 |
| 5.1.07 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 15 |
| 5.1.08 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 15 |
| 5.1.09 | FlanschDMV 507 Rp 3/4 | 605227 | Im Shop suchenPDF S. 15 |
| 5.1.09 | FlanschDMV 512 Rp 1 | 605228 | Im Shop suchenPDF S. 15 |
| 5.1.09 | FlanschDMV 520 Rp 1 1/2 | 605230 | Im Shop suchenPDF S. 15 |
| 5.1.10 | Montageplattefür Klemmk.W-FM gen. | 507217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.1.10 | Montageplattefür Klemmk.W-FM gen. | 512217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 5.1.11 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 15 |
| 5.1.11 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 15 |
| 5.1.12 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 15 |
| 5.1.12 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 15 |
| 5.1.12 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 15 |

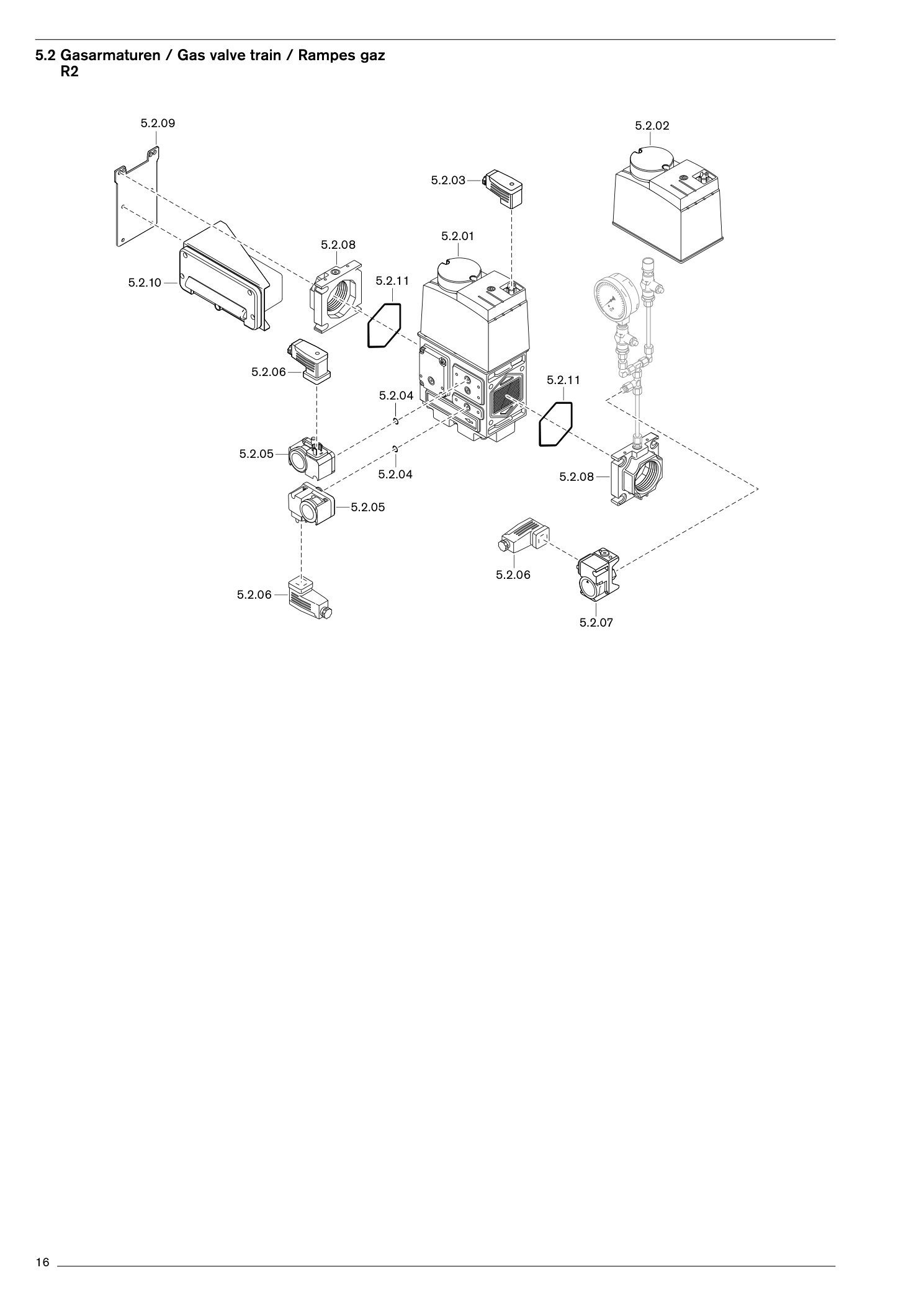

| 5.2.01 | Magnetventil DMV 525/12; 220-240V | 625040 | Im Shop suchenPDF S. 17 |
| 5.2.02 | Magnet DMV525/12 220-240V (Bis 06/2010) | 625022 | Im Shop suchenPDF S. 17 |
| 5.2.02 | Magnet DMV525/12 220-240V (Bis 06/2010)Magnet DMV525/12 220-240V (Ab 07/2010) | 625038 | Im Shop suchenPDF S. 17 |
| 5.2.03 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 17 |
| 5.2.04 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 5.2.05 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 17 |
| 5.2.05 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 17 |
| 5.2.05 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 17 |
| 5.2.06 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 17 |
| 5.2.07 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 17 |
| 5.2.07 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 17 |
| 5.2.07 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 17 |
| 5.2.08 | Flansch kpl.Rp 1 1/2 DMV 525/12 | 625030 | Im Shop suchenPDF S. 17 |
| 5.2.08 | Flansch kpl.Rp 2 DMV 525/12 | 625031 | Im Shop suchenPDF S. 17 |
| 5.2.09 | Montageplatte für Klemmk.W-FM gen. DMV | 21730426107 | Im Shop suchenPDF S. 17 |
| 5.2.10 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 17 |
| 5.2.10 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 17 |
| 5.2.11 | Dichtungsset für Flansch DMV525/12 | 625033 | Im Shop suchenPDF S. 17 |

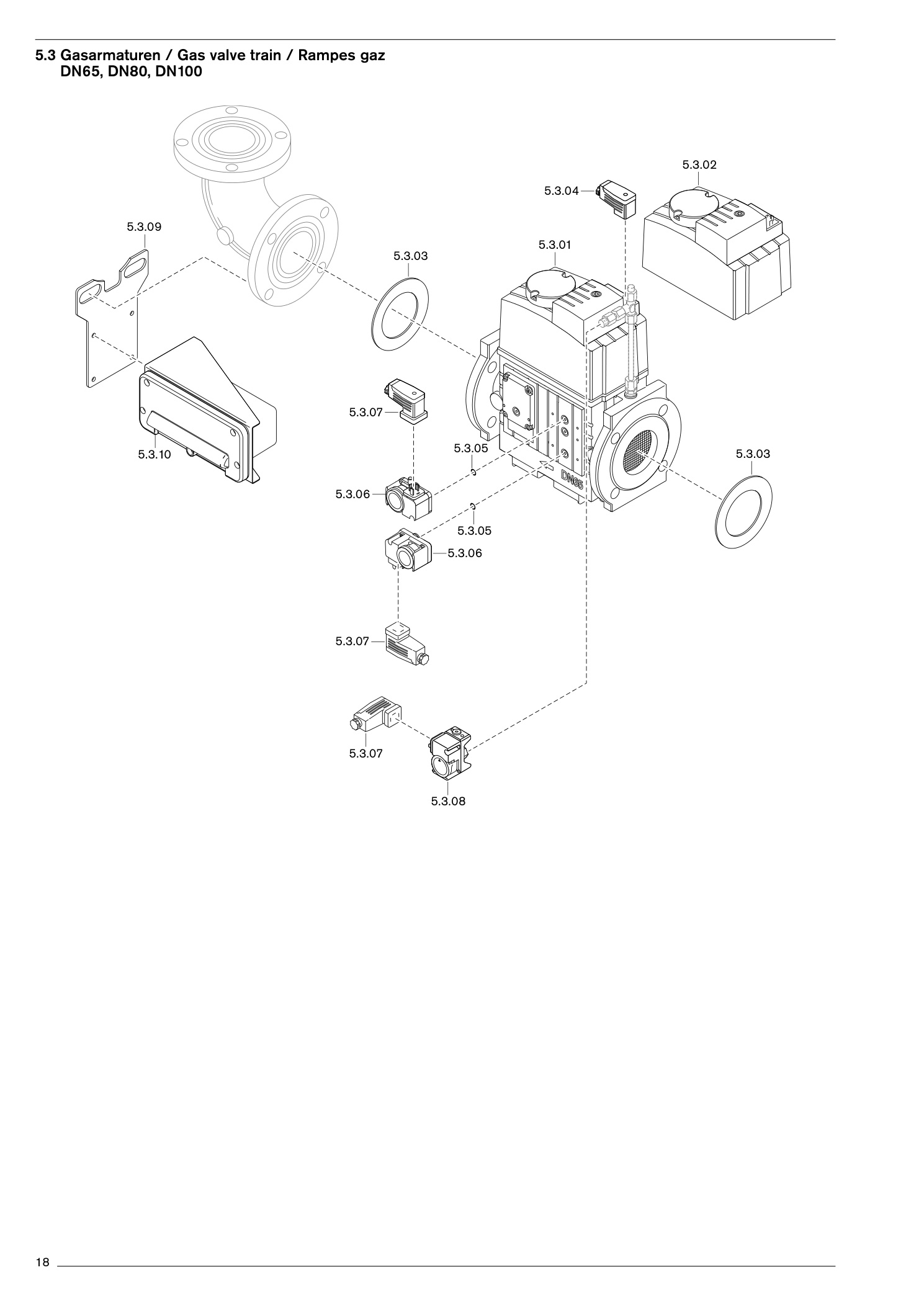

| 5.3.01 | MagnetventilDMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 19 |
| 5.3.01 | MagnetventilDMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 19 |
| 5.3.01 | MagnetventilDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 19 |
| 5.3.02 | Magnet kompl.5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 19 |
| 5.3.02 | Magnet kompl.5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 19 |
| 5.3.02 | Magnet kompl.5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 19 |
| 5.3.03 | Dichtring77 x 127 x 2 (DN 65) | 441861 | Im Shop suchenPDF S. 19 |
| 5.3.03 | Dichtring90 x 142 x 2 (DN 80) | 441044 | Im Shop suchenPDF S. 19 |
| 5.3.03 | Dichtring115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 19 |
| 5.3.04 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 19 |
| 5.3.05 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.3.06 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 19 |
| 5.3.06 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 19 |
| 5.3.06 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 19 |
| 5.3.07 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 19 |
| 5.3.08 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 19 |
| 5.3.08 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 19 |
| 5.3.08 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 19 |
| 5.3.09 | Montageplatte Klemmk. W-FM bis DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.3.10 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 19 |
| 5.3.10 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 19 |
| 5.3.11 | Leiterplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |

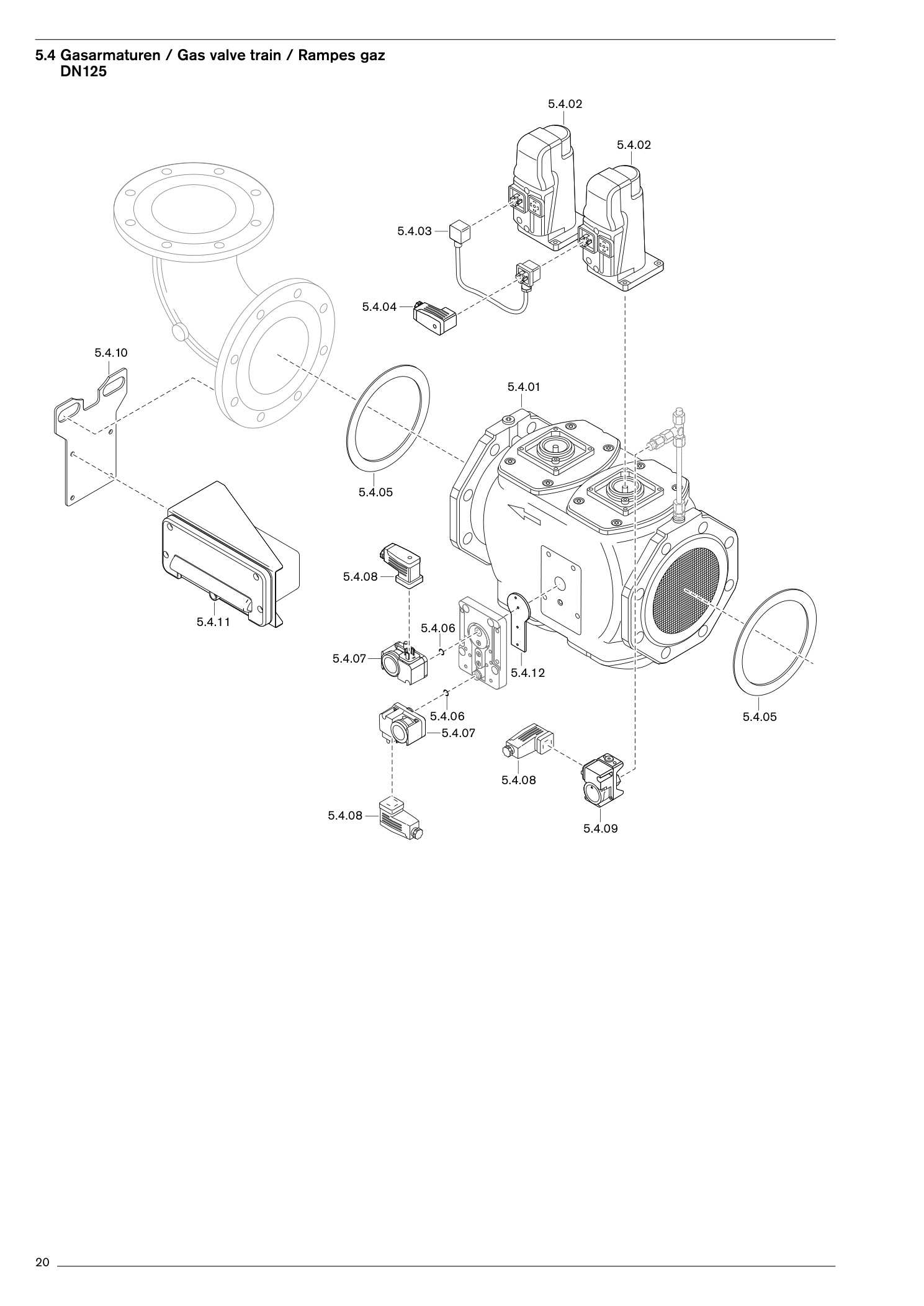

| 5.4.01 | Gasdoppelventil VGD40. | 125625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.4.02 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 21 |
| 5.4.03 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 21 |
| 5.4.04 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 21 |
| 5.4.05 | Dichtring 141 x 192 x 2 (DN 125) | 441046 | Im Shop suchenPDF S. 21 |
| 5.4.06 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.4.07 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 21 |
| 5.4.07 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 21 |
| 5.4.07 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 21 |
| 5.4.08 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 21 |
| 5.4.09 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 21 |
| 5.4.09 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 21 |
| 5.4.09 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 21 |
| 5.4.10 | Montageplatte für Klemmk. W-FM bis DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.4.11 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 21 |
| 5.4.11 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 21 |
| 5.4.12 | Dichtung VGD40 für Druckwächterplatte | 625508 | Im Shop suchenPDF S. 21 |
