Weishaupt Brenner WL5-PB-H purflam®
Dokument 83035080. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

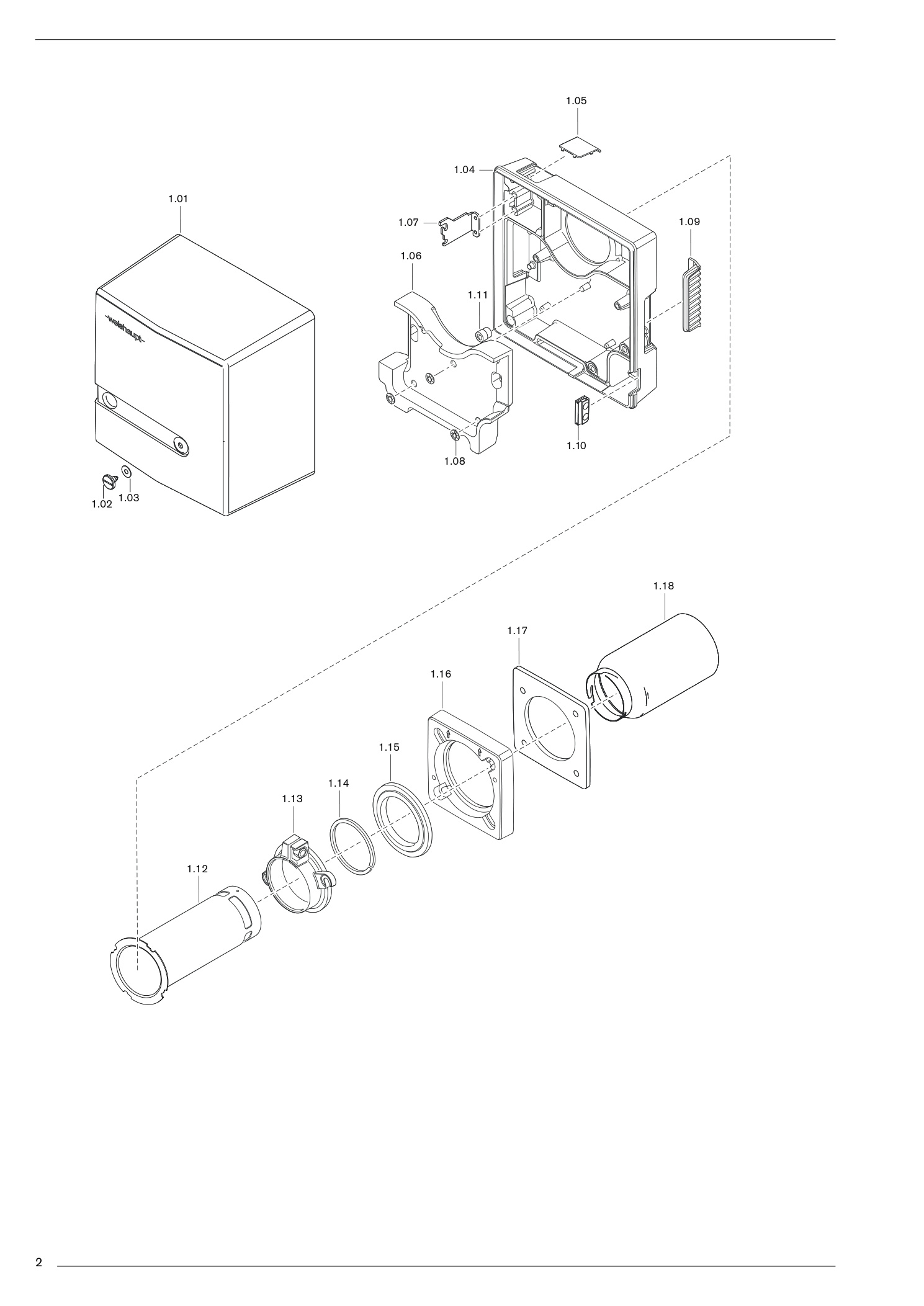

1. Sachgruppe 1
27 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Abdeckhaube komplett | 24505001092 | Im Shop suchenPDF S. 3 |
| 1.02 | Schraube M8 x 15 | 14201301157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.03 | Scheibe 7 + 0,2 x 18 x 0,6 | 430016 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.04 | Brennergehäuse | 24505001012 | Im Shop suchenPDF S. 3 |
| 1.05 | Schauglas | 24505001187 | Im Shop suchenPDF S. 3 |
| 1.06 | Auskleidung | 24505001147 | Im Shop suchenPDF S. 3 |
| 1.07 | Bügel für Serviceposition | 24505001217 | Im Shop suchenPDF S. 3 |
| 1.08 | Federmutter 6 x 20 | 412506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.09 | Abdeckung Brennergehäuse | 24505001127 | Im Shop suchenPDF S. 3 |
| 1.09 | Abdeckung BrennergehäuseLufteinlass Brennergehäuse | 24505001137 | Im Shop suchenPDF S. 3 |
| 1.10 | Tülle | 24105001177 | Im Shop suchenPDF S. 3 |
| 1.11 | Einpresshalterung | 499310 | Im Shop suchenPDF S. 3 |
| 1.12 | Adapterrohr D80 (ME 1.xx) MB | 800245 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.12 | Adapterrohr D80 (ME 1.xx) MBD90 (ME 2.xx) MB | 900245 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.13 | Schiebeflansch D80 (ME 1.xx | 24505001247 | Im Shop suchenPDF S. 3 |
| 1.13 | Schiebeflansch D80 (ME 1.xxD90 (ME 2.xx) | 24505001267 | Im Shop suchenPDF S. 3 |
| 1.13 | Schiebeflansch D80 (ME 1.xxSchraube M8 x 25 DIN 6921 | 409269 | Im Shop suchenPDF S. 3 |
| 1.13 | Schiebeflansch D80 (ME 1.xxSchraube M8 x 25 DIN 921 8.8 | 402500 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.13 | Schiebeflansch D80 (ME 1.xxSechskantmutter DIN 934 -8 | 411401 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.14 | Dichtung Schiebeflansch D80 | 24505001157 | Im Shop suchenPDF S. 3 |
| 1.14 | Dichtung Schiebeflansch D80D90 | 24505001167 | Im Shop suchenPDF S. 3 |
| 1.15 | Adapterring D80 | 24505001257 | Im Shop suchenPDF S. 3 |
| 1.15 | Adapterring D80D90 | 24505001277 | Im Shop suchenPDF S. 3 |
| 1.16 | Brennerflansch | 24505001237 | Im Shop suchenPDF S. 3 |
| 1.17 | Flanschdichtung | 24505001287 | Im Shop suchenPDF S. 3 |
| 1.18 | Flammrohr MB 800 (ME = 1.xx) | 24005014057 | Im Shop suchenPDF S. 3 |
| 1.18 | Flammrohr MB 800 (ME = 1.xx)MB 900 (ME = 2.xx) | 24005014077 | Im Shop suchenPDF S. 3 |

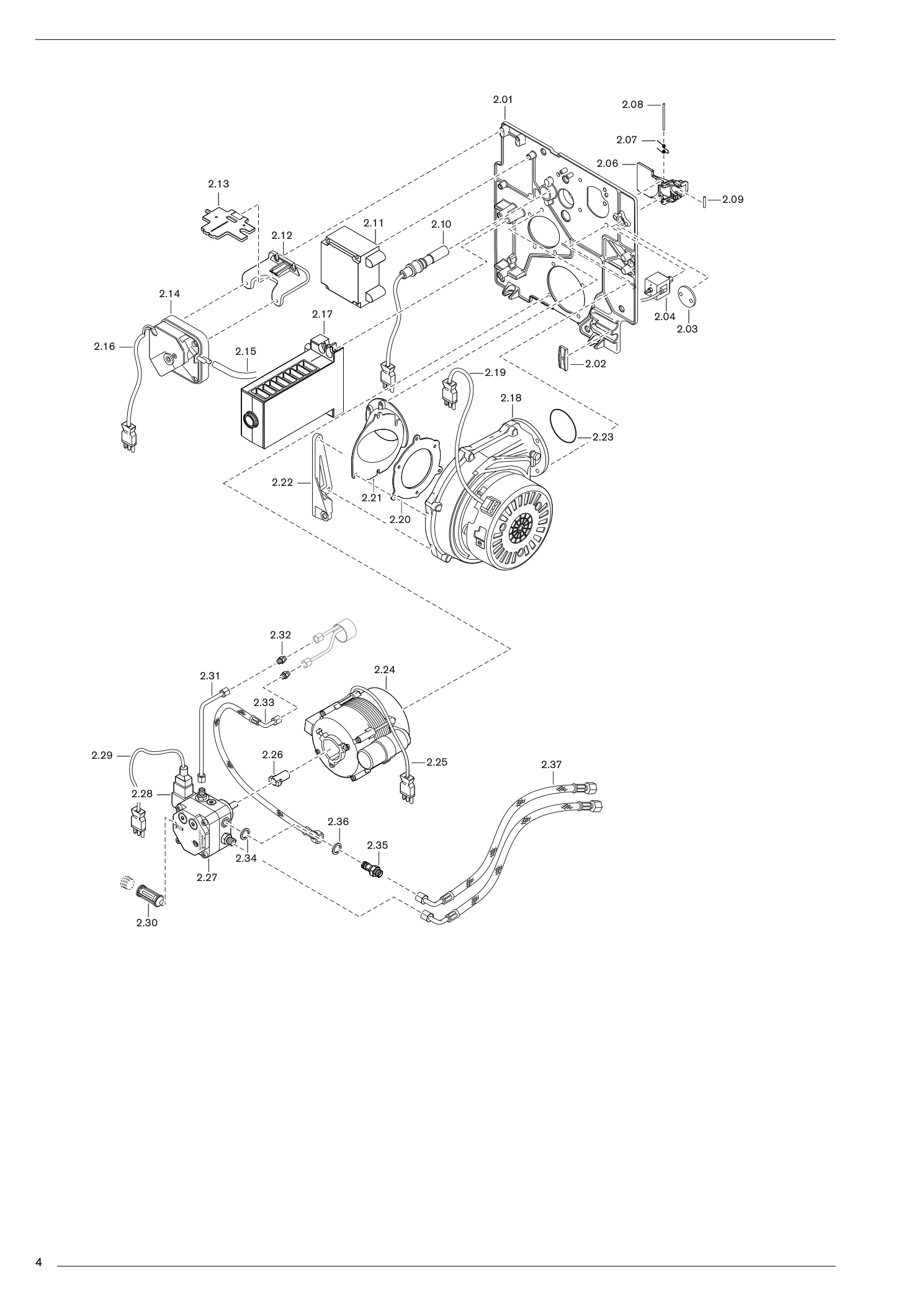

2. Sachgruppe 2
42 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Gehäusedeckel mit Schnellverschl. komplett | 24505001032 | Im Shop suchenPDF S. 5 |
| 2.02 | Halter für Ölschläuche | 24140001367 | Im Shop suchenPDF S. 5 |
| 2.03 | Abdeckung Gehäusedeckel | 24505002057 | Im Shop suchenPDF S. 5 |
| 2.04 | Magnet für Luftklappe mit Steckerkabel | 24505012092 | Im Shop suchenPDF S. 5 |
| 2.06 | Luftklappe | 24505002017 | Im Shop suchenPDF S. 5 |
| 2.07 | Feder für Luftklappe | 24505002047 | Im Shop suchenPDF S. 5 |
| 2.08 | Welle für Luftklappe | 24505002067 | Im Shop suchenPDF S. 5 |
| 2.09 | Zylinderstift 3,0 m 6 x 20 mm DIN 6325 | 423484 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.10 | Flammenfühler QRC1A | 600588 | Im Shop suchenPDF S. 5 |
| 2.11 | Zündgerät Typ W-ZG 02 230V 50VA | 603228 | Im Shop suchenPDF S. 5 |
| 2.12 | Halter Luftdruckwächter | 24505024037 | Im Shop suchenPDF S. 5 |
| 2.13 | Einstelllehre WL5 purflam | 24505000027 | Im Shop suchenPDF S. 5 |
| 2.14 | Luftdruckwächter LGW 10 A1 | 24005024032 | Im Shop suchenPDF S. 5 |
| 2.15 | Silikonschlauch 4,0 x 1,75; 120mm | 24105024017 | Im Shop suchenPDF S. 5 |
| 2.16 | Steckerkabel Nr. 11 LDW | 24505012042 | Im Shop suchenPDF S. 5 |
| 2.17 | Feuerungsmanager W-FM 05. | 113600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.18 | Radialventilator kompl. m. Verlängerung | 24005008052 | Im Shop suchenPDF S. 5 |
| 2.19 | Steckerkabel Nr. 3 EC-Gebläse | 24505012022 | Im Shop suchenPDF S. 5 |
| 2.20 | Dichtung Anssaugstutzen (Gebläse) | 24505001107 | Im Shop suchenPDF S. 5 |
| 2.21 | Ansaugstutzen | 24505001047 | Im Shop suchenPDF S. 5 |
| 2.22 | Befestigungsbügel für Haube | 24505001227 | Im Shop suchenPDF S. 5 |
| 2.23 | O-Ring 50 x 2,5 NBR 70 DIN 3771 | 445526 | Im Shop suchenPDF S. 5 |
| 2.24 | Motor ECK02/H-2P 230V; 50 Hz 75 W | 23005008012 | Im Shop suchenPDF S. 5 |
| 2.24 | Motor ECK02/H-2P 230V; 50 Hz 75 WKondensator 4 μF | 713473 | Im Shop suchenPDF S. 5 |
| 2.25 | Steckerkabel Nr. 2 Pumpenmotor | 24505012082 | Im Shop suchenPDF S. 5 |
| 2.26 | Steckkupplung | 652135 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.27 | Pumpe ALEV30C 9300 4P0700R 4-18 bar | 601857 | Im Shop suchenPDF S. 5 |
| 2.28 | Magnetspule (Pumpe ALEV30) | 604495 | Im Shop suchenPDF S. 5 |
| 2.28 | Magnetspule (Pumpe ALEV30)(Pumpe BFP21) | 604436 | Im Shop suchenPDF S. 5 |
| 2.29 | Steckerkabel Nr. 5 Magnetventil | 24505012032 | Im Shop suchenPDF S. 5 |
| 2.30 | Filtereinsatz-Set (Pumpe ALE30) | 601107 | Im Shop suchenPDF S. 5 |
| 2.30 | Filtereinsatz-Set (Pumpe ALE30)Filtereinsatz (Pumpe BFB21) | 601104 | Im Shop suchenPDF S. 5 |
| 2.31 | Ölleitung Vorlauf | 24505006018 | Im Shop suchenPDF S. 5 |
| 2.32 | Verschraubung XG 04-LL | 452020 | Im Shop suchenPDF S. 5 |
| 2.33 | Druckschlauch Lecköl | 491247 | Im Shop suchenPDF S. 5 |
| 2.33 | Druckschlauch LeckölDruckschlauch Lecköl diffusionsdicht | 491134 | Im Shop suchenPDF S. 5 |
| 2.34 | Dichtring A10 x 14 x 4,0 DIN 7603 Cu | 440037 | Im Shop suchenPDF S. 5 |
| 2.35 | Schwenkschraube R1/8 M10 x 1 | 24111006057 | Im Shop suchenPDF S. 5 |
| 2.36 | Dichtring A10 x 14 x 1,5 DIN 7603 Cu | 440034 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.37 | Ölschlauch DN4; 1200mm | 491126 | Im Shop suchenPDF S. 5 |
| 2.37 | Ölschlauch DN4; 1200mmDN4; 1200mm diffusionsdicht | 491131 | Im Shop suchenPDF S. 5 |
| 2.38 | Verschlussbutzen 06-LL für Einstrangbetrieb | 24105000022 | Im Shop suchenPDF S. 5 |

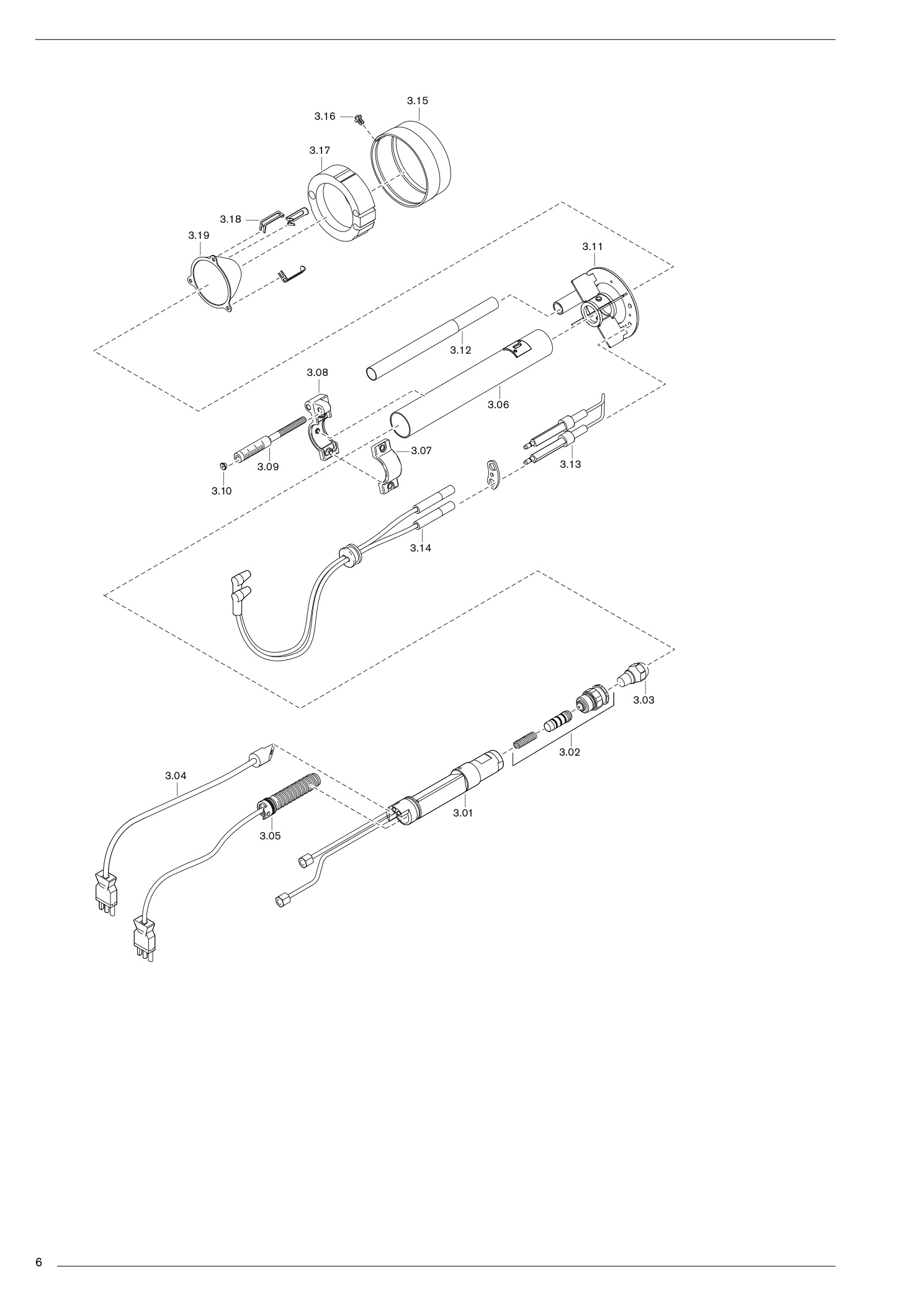

3. Sachgruppe 3
35 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Düsenkörper mit Ölleitung | 24505010162 | Im Shop suchenPDF S. 7 |
| 3.02 | Düsenabschluss-Set | 24005010012 | Im Shop suchenPDF S. 7 |
| 3.03 | Düse:0,35 GPH 80°SR Danfoss | 602136 | Im Shop suchenPDF S. 7 |
| 3.03 | Düse:0,40 GPH 80°SR Danfoss | 602130 | Im Shop suchenPDF S. 7 |
| 3.03 | Düse:0,45 GPH 80°SR Danfoss | 602131 | Im Shop suchenPDF S. 7 |
| 3.03 | Düse:0,50 GPH 80°SR Danfoss | 602132 | Im Shop suchenPDF S. 7 |
| 3.03 | Düse:0,55 GPH 80°SR Danfoss | 602133 | Im Shop suchenPDF S. 7 |
| 3.03 | Düse:0,60 GPH 80°SR Danfoss | 602134 | Im Shop suchenPDF S. 7 |
| 3.03 | Düse:0,65 GPH 80°SR Danfoss | 602135 | Im Shop suchenPDF S. 7 |
| 3.03 | Düse:0,75 GPH 80°SF Fluidics | 602754 | Im Shop suchenPDF S. 7 |
| 3.04 | Temperaturschalter | 24505010192 | Im Shop suchenPDF S. 7 |
| 3.05 | Wärmetauscher | 24505010072 | Im Shop suchenPDF S. 7 |
| 3.06 | Führungsrohr | 24505010172 | Im Shop suchenPDF S. 7 |
| 3.07 | Stellhebel Oberteil | 24111010077 | Im Shop suchenPDF S. 7 |
| 3.08 | Stellhebel Unterteil | 24111010067 | Im Shop suchenPDF S. 7 |
| 3.09 | Anzeigebolzen M6 x 90 | 24111010097 | Im Shop suchenPDF S. 7 |
| 3.10 | Stopfen 5,25 | 24111010087 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.11 | Zentrierscheibe D80 (ME = 1.xx) | 24505014102 | Im Shop suchenPDF S. 7 |
| 3.11 | Zentrierscheibe D80 (ME = 1.xx)D90 (ME = 2.xx) | 24505014302 | Im Shop suchenPDF S. 7 |
| 3.12 | Lichtrohrendstück | 24505012057 | Im Shop suchenPDF S. 7 |
| 3.13 | Zündelektrodensatz MB 800 (ME = 1.xx) | 24505014447 | Im Shop suchenPDF S. 7 |
| 3.13 | Zündelektrodensatz MB 800 (ME = 1.xx)MB 900 (ME = 2.xx) | 24505014457 | Im Shop suchenPDF S. 7 |
| 3.14 | Zündleitung 380 mm | 24505011032 | Im Shop suchenPDF S. 7 |
| 3.15 | Dosierring MB 800 (ME = 1.xx) | 24505014017 | Im Shop suchenPDF S. 7 |
| 3.15 | Dosierring MB 800 (ME = 1.xx)MB 900 (ME = 2.xx) | 24505014207 | Im Shop suchenPDF S. 7 |
| 3.16 | Klammer für Dosierring | 24505014397 | Im Shop suchenPDF S. 7 |
| 3.17 | Isoliereinsatz für Lüftdüse 2.24 | 24505014407 | Im Shop suchenPDF S. 7 |
| 3.18 | Klammer für Isolierung | 24505014417 | Im Shop suchenPDF S. 7 |
| 3.19 | Luftdüse D19 MB 819 (ME = 1.19) | 24505014022 | Im Shop suchenPDF S. 7 |
| 3.19 | Luftdüse D19 MB 819 (ME = 1.19)D21 MB 821 (ME = 1.21) | 24505014032 | Im Shop suchenPDF S. 7 |
| 3.19 | Luftdüse D19 MB 819 (ME = 1.19)D22 MB 822 (ME = 1.22) | 24505014042 | Im Shop suchenPDF S. 7 |
| 3.19 | Luftdüse D19 MB 819 (ME = 1.19)D23 MB 823 (ME = 1.23) | 24505014052 | Im Shop suchenPDF S. 7 |
| 3.19 | Luftdüse D19 MB 819 (ME = 1.19)D24 MB 824 (ME = 1.24) | 24505014062 | Im Shop suchenPDF S. 7 |
| 3.19 | Luftdüse D19 MB 819 (ME = 1.19)D24 MB 924 (ME = 2.24) | 24505014212 | Im Shop suchenPDF S. 7 |
| 3.19 | Luftdüse D19 MB 819 (ME = 1.19)D25 MB 925 (ME = 2.25) | 24505014342 | Im Shop suchenPDF S. 7 |
