Weishaupt Brenner WL5-B
Dokument 83033880. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

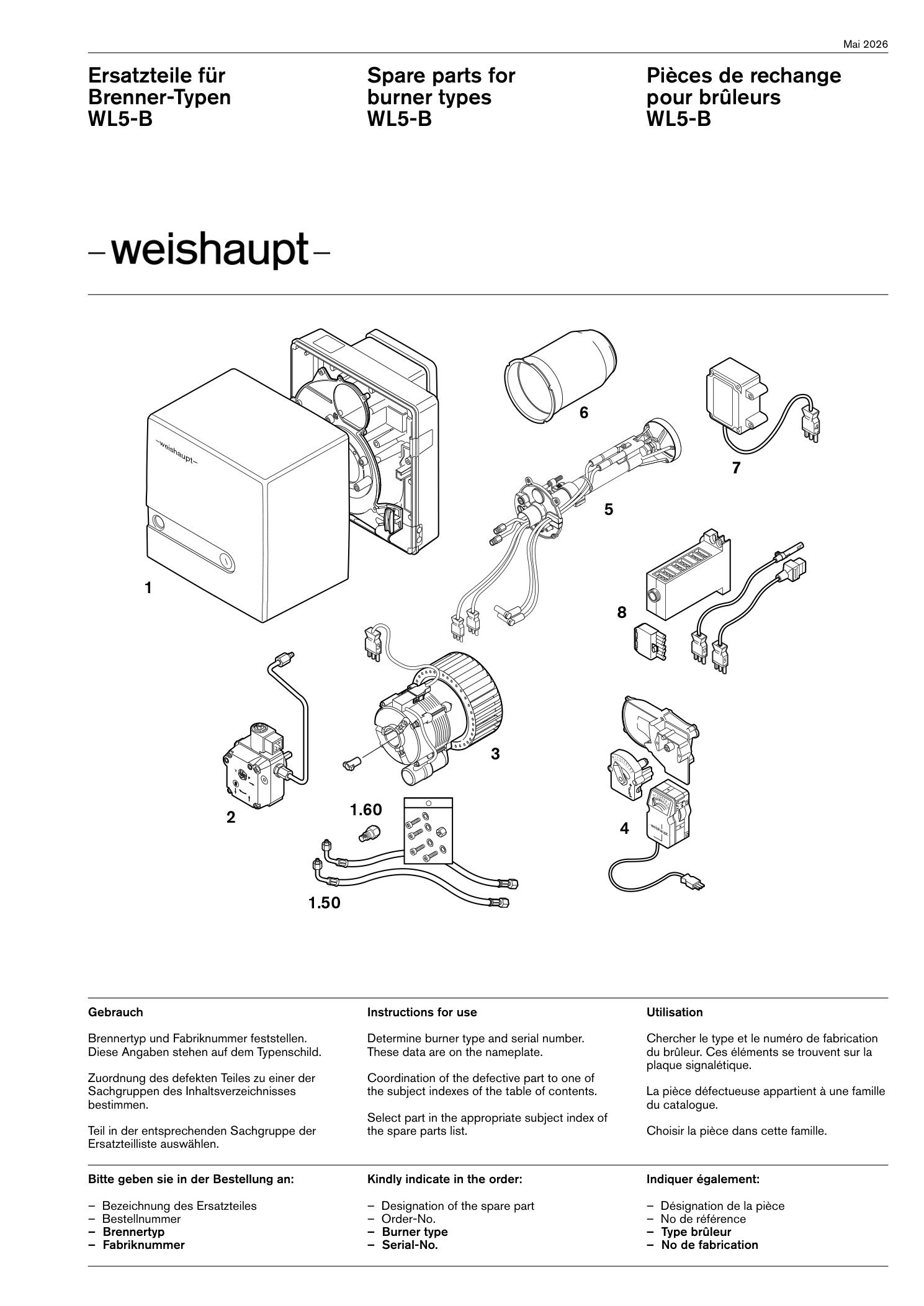

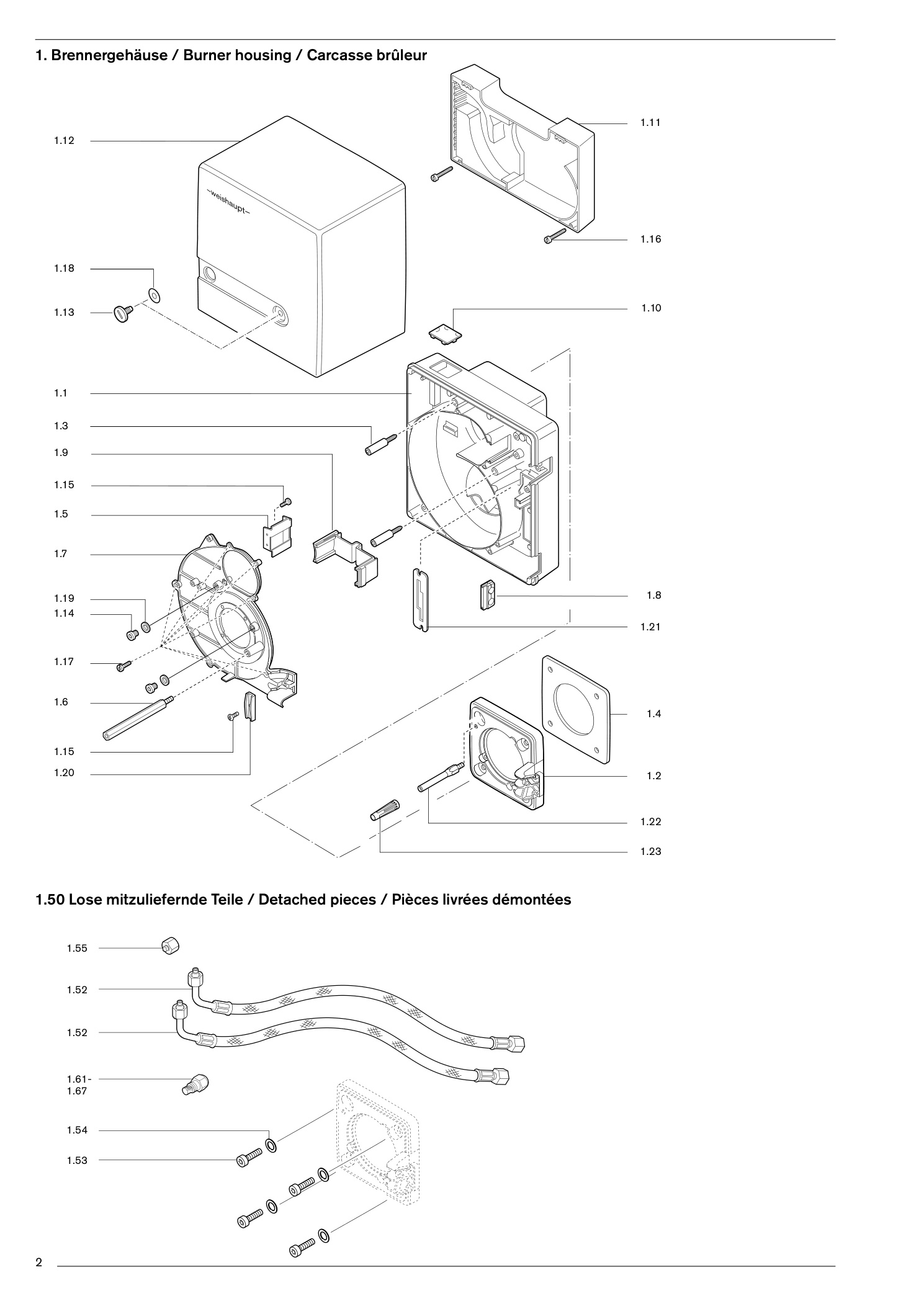

1. Brennergehäuse / Burner housing
97 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.1 | Brennergehäuse | 24105001017 | Im Shop suchenPDF S. 3 |
| 1.2 | Brennerflansch | 24105001057 | Im Shop suchenPDF S. 3 |
| 1.2 | BrennerflanschAusf. H-LN | 24105001237 | Im Shop suchenPDF S. 3 |
| 1.2 | BrennerflanschWTU-S | 24105001287 | Im Shop suchenPDF S. 3 |
| 1.2 | BrennerflanschWTU-S, Ausf. LN | 24105001277 | Im Shop suchenPDF S. 3 |
| 1.3 | Schraube M6 für Brennergehäuse | 24111001297 | Im Shop suchenPDF S. 3 |
| 1.4 | Flanschdichtung | 24105001147 | Im Shop suchenPDF S. 3 |
| 1.4 | FlanschdichtungAusf. LN | 24105001217 | Im Shop suchenPDF S. 3 |
| 1.5 | Luftleitblech | 24105001207 | Im Shop suchenPDF S. 3 |
| 1.6 | Stehbolzen Abdeckhaube | 24105001357 | Im Shop suchenPDF S. 3 |
| 1.6 | Stehbolzen AbdeckhaubeWTU-S mit WL5 Serviceposition | 24105001347 | Im Shop suchenPDF S. 3 |
| 1.7 | Gehäusedeckel | 24105001037 | Im Shop suchenPDF S. 3 |
| 1.8 | Tülle für Ölschlauchdurchführung | 24105001177 | Im Shop suchenPDF S. 3 |
| 1.9 | Abdeckung Gehäuse | 24105001077 | Im Shop suchenPDF S. 3 |
| 1.10 | Schauglas für Zeitzähler | 24121001197 | Im Shop suchenPDF S. 3 |
| 1.11 | Ansauggehäuse komplett | 24105001012 | Im Shop suchenPDF S. 3 |
| 1.12 | Abdeckhaube komplett mit Schaube | 24105001022 | Im Shop suchenPDF S. 3 |
| 1.13 | Schraube M8 x 15 | 14201301157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.14 | G1/8A DIN | 908409 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.15 | M4 x 10 Kombi-Torx | 409236 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.16 | M4 x 30 Kombi-Torx | 409325 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.17 | M5 x 15 Kombi-Torx | 409310 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.18 | Scheibe 7+0,2 x 18 x 0,6 | 430016 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.19 | Dichtring 10 x 13,5 x 1,5 | 441033 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.20 | Halter für Ölschlauch und Kabel | 24140001367 | Im Shop suchenPDF S. 3 |
| 1.20 | Halter für Ölschlauch und KabelWL5 an WTU-S | 24105001327 | Im Shop suchenPDF S. 3 |
| 1.21 | Halteblech für Serviceposition | 24105001247 | Im Shop suchenPDF S. 3 |
| 1.21 | Halteblech für ServicepositionWL5 an WTU-S | 24105001267 | Im Shop suchenPDF S. 3 |
| 1.22 | Stehbolzen für Brennerflansch | 24105001187 | Im Shop suchenPDF S. 3 |
| 1.23 | Hülse für Brennergehäuse | 24105001317 | Im Shop suchenPDF S. 3 |
| 1.51 | Zubehör-Garnitur, schwarz | 24120000012 | Im Shop suchenPDF S. 3 |
| 1.52 | Ölschlauch DN 4, 1200 lg | 491126 | Im Shop suchenPDF S. 3 |
| 1.52 | Ölschlauch DN 4, 1200 lgDN 4, 1200 lg, diffusionsdicht | 491131 | Im Shop suchenPDF S. 3 |
| 1.53 | Schraube M8 x 25 | 402500 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.54 | Scheibe 8,4 | 430504 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.55 | Verschlussbutzen BUZ 06-LL | 24110006012 | Im Shop suchenPDF S. 3 |
| 1.61 | Typ SF - 45° Vollstrahl0,40 | 602701 | Im Shop suchenPDF S. 5 |
| 1.61 | Typ SF - 45° Vollstrahl0,45 | 602702 | Im Shop suchenPDF S. 5 |
| 1.61 | Typ SF - 45° Vollstrahl0,50 | 602703 | Im Shop suchenPDF S. 5 |
| 1.61 | Typ SF - 45° Vollstrahl0,55 | 602704 | Im Shop suchenPDF S. 5 |
| 1.61 | Typ SF - 45° Vollstrahl0,60 | 602705 | Im Shop suchenPDF S. 5 |
| 1.61 | Typ SF - 45° Vollstrahl0,65 | 602706 | Im Shop suchenPDF S. 5 |
| 1.61 | Typ SF - 45° Vollstrahl0,75 | 602060 | Im Shop suchenPDF S. 5 |
| 1.61 | Typ SF - 45° Vollstrahl0,85 | 602061 | Im Shop suchenPDF S. 5 |
| 1.61 | Typ SF - 45° Vollstrahl1,00 | 602062 | Im Shop suchenPDF S. 5 |
| 1.61 | Typ SF - 45° Vollstrahl1,10 | 602063 | Im Shop suchenPDF S. 5 |
| 1.62 | Typ SF - 60° Vollstrahl0,40 | 602741 | Im Shop suchenPDF S. 5 |
| 1.62 | Typ SF - 60° Vollstrahl0,45 | 602742 | Im Shop suchenPDF S. 5 |
| 1.62 | Typ SF - 60° Vollstrahl0,50 | 602743 | Im Shop suchenPDF S. 5 |
| 1.62 | Typ SF - 60° Vollstrahl0,55 | 602744 | Im Shop suchenPDF S. 5 |
| 1.62 | Typ SF - 60° Vollstrahl0,60 | 602745 | Im Shop suchenPDF S. 5 |
| 1.62 | Typ SF - 60° Vollstrahl0,65 | 602746 | Im Shop suchenPDF S. 5 |
| 1.62 | Typ SF - 60° Vollstrahl0,75 | 602070 | Im Shop suchenPDF S. 5 |
| 1.62 | Typ SF - 60° Vollstrahl0,85 | 602071 | Im Shop suchenPDF S. 5 |
| 1.62 | Typ SF - 60° Vollstrahl1,00 | 602072 | Im Shop suchenPDF S. 5 |
| 1.62 | Typ SF - 60° Vollstrahl1,25 | 602074 | Im Shop suchenPDF S. 5 |
| 1.63 | Typ HF - 45° Hohlstrahl0,40 | 602677 | Im Shop suchenPDF S. 5 |
| 1.63 | Typ HF - 45° Hohlstrahl0,45 | 602678 | Im Shop suchenPDF S. 5 |
| 1.63 | Typ HF - 45° Hohlstrahl0,60 | 602681 | Im Shop suchenPDF S. 5 |
| 1.63 | Typ HF - 45° Hohlstrahl0,50 | 602679 | Im Shop suchenPDF S. 5 |
| 1.63 | Typ HF - 45° Hohlstrahl0,55 | 602680 | Im Shop suchenPDF S. 5 |
| 1.63 | Typ HF - 45° Hohlstrahl0,65 | 602682 | Im Shop suchenPDF S. 5 |
| 1.63 | Typ HF - 45° Hohlstrahl0,75 | 602683 | Im Shop suchenPDF S. 5 |
| 1.63 | Typ HF - 45° Hohlstrahl0,85 | 602684 | Im Shop suchenPDF S. 5 |
| 1.64 | Typ HF - 60° Hohlstrahl0,40 | 602725 | Im Shop suchenPDF S. 5 |
| 1.64 | Typ HF - 60° Hohlstrahl0,45 | 602720 | Im Shop suchenPDF S. 5 |
| 1.64 | Typ HF - 60° Hohlstrahl0,50 | 602726 | Im Shop suchenPDF S. 5 |
| 1.64 | Typ HF - 60° Hohlstrahl0,55 | 602721 | Im Shop suchenPDF S. 5 |
| 1.64 | Typ HF - 60° Hohlstrahl0,60 | 602727 | Im Shop suchenPDF S. 5 |
| 1.64 | Typ HF - 60° Hohlstrahl0,65 | 602722 | Im Shop suchenPDF S. 5 |
| 1.64 | Typ HF - 60° Hohlstrahl0,75 | 602723 | Im Shop suchenPDF S. 5 |
| 1.64 | Typ HF - 60° Hohlstrahl0,85 | 602724 | Im Shop suchenPDF S. 5 |
| 1.64 | Typ HF - 60° Hohlstrahl1,00 | 602728 | Im Shop suchenPDF S. 5 |
| 1.64 | Typ HF - 60° Hohlstrahl1,10 | 602729 | Im Shop suchenPDF S. 5 |
| 1.64 | Typ HF - 60° Hohlstrahl1,25 | 602730 | Im Shop suchenPDF S. 5 |
| 1.65 | Typ ST - 60° Vollstrahl0,40 | 612198 | Im Shop suchenPDF S. 5 |
| 1.65 | Typ ST - 60° Vollstrahl0,45 | 612199 | Im Shop suchenPDF S. 5 |
| 1.65 | Typ ST - 60° Vollstrahl0,50 | 612200 | Im Shop suchenPDF S. 5 |
| 1.65 | Typ ST - 60° Vollstrahl0,55 | 612202 | Im Shop suchenPDF S. 5 |
| 1.65 | Typ ST - 60° Vollstrahl0,60 | 612201 | Im Shop suchenPDF S. 5 |
| 1.65 | Typ ST - 60° Vollstrahl0,65 | 612250 | Im Shop suchenPDF S. 5 |
| 1.65 | Typ ST - 60° Vollstrahl0,75 | 612203 | Im Shop suchenPDF S. 5 |
| 1.65 | Typ ST - 60° Vollstrahl0,85 | 612206 | Im Shop suchenPDF S. 5 |
| 1.65 | Typ ST - 60° Vollstrahl1,00 | 612207 | Im Shop suchenPDF S. 5 |
| 1.65 | Typ ST - 60° Vollstrahl1,10 | 612208 | Im Shop suchenPDF S. 5 |
| 1.65 | Typ ST - 60° Vollstrahl1,25 | 612210 | Im Shop suchenPDF S. 5 |
| 1.66 | Typ H - 60° Hohlstrahl0,65 | 612512 | Im Shop suchenPDF S. 5 |
| 1.66 | Typ H - 60° Hohlstrahl0,75 | 612513 | Im Shop suchenPDF S. 5 |
| 1.66 | Typ H - 60° Hohlstrahl0,85 | 612514 | Im Shop suchenPDF S. 5 |
| 1.66 | Typ H - 60° Hohlstrahl1,00 | 612517 | Im Shop suchenPDF S. 5 |
| 1.66 | Typ H - 60° Hohlstrahl1,10 | 612518 | Im Shop suchenPDF S. 5 |
| 1.66 | Typ H - 60° Hohlstrahl1,25 | 612519 | Im Shop suchenPDF S. 5 |
| 1.67 | Typ HT - 60° Hohlstrahl0,40 | 612350 | Im Shop suchenPDF S. 5 |
| 1.67 | Typ HT - 60° Hohlstrahl0,45 | 612351 | Im Shop suchenPDF S. 5 |
| 1.67 | Typ HT - 60° Hohlstrahl0,50 | 612352 | Im Shop suchenPDF S. 5 |
| 1.67 | Typ HT - 60° Hohlstrahl0,55 | 612353 | Im Shop suchenPDF S. 5 |
| 1.68 | Einstell-Lehre | 24105000027 | Im Shop suchenPDF S. 5 |

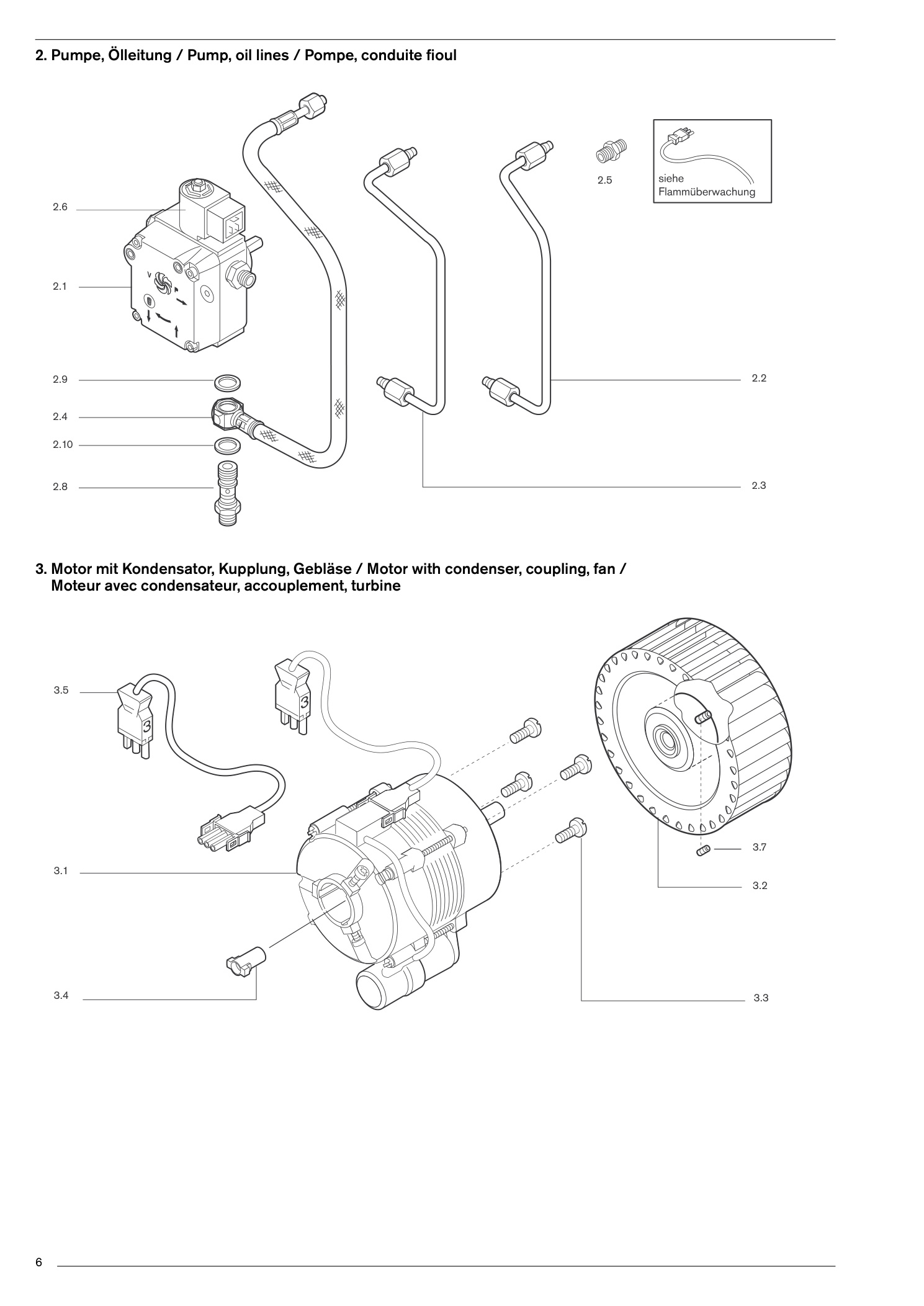

2. Pumpe, Ölleitung / Pump, oil lines / Pompe, conduite fioul
12 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | Pumpe ALEV30C 9300 4P0700R 4-18 bar | 601857 | Im Shop suchenPDF S. 7 |
| 2.2 | Ölleitung Pumpe-Vorlauf WL5 B u. H | 24105006028 | Im Shop suchenPDF S. 7 |
| 2.3 | Pumpe-Vorlauf WL5 B/LN | 24205006028 | Im Shop suchenPDF S. 7 |
| 2.4 | Druckschlauch DN 4 Lecköl | 491247 | Im Shop suchenPDF S. 7 |
| 2.5 | Verschraubung XG 04-LL | 452020 | Im Shop suchenPDF S. 7 |
| 2.6 | Magnetspule 185 - 254 V, 50-60 Hz | 604495 | Im Shop suchenPDF S. 7 |
| 2.6 | Magnetspule 185 - 254 V, 50-60 Hz100 - 127 V, 50-60 Hz | 604428 | Im Shop suchenPDF S. 7 |
| 2.7 | Filtersatz mit Dichtung AL30 u. ALE | 601107 | Im Shop suchenPDF S. 7 |
| 2.8 | Schwenkschraube R 1/8 / M10 x 1 | 24111006057 | Im Shop suchenPDF S. 7 |
| 2.9 | Dichtring 10 x 14 x 4,0 | 440037 | Im Shop suchenPDF S. 7 |
| 2.10 | Dichtring 10 x 14 x 1,5 DIN 7603 | 440034 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.11 | Verschlussbutzen 06-LL für Einstrangbetrieb | 24105000022 | Im Shop suchenPDF S. 7 |
3. Motor mit Kondensator,
10 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.1 | Motor ECK 02/H-2230V, 50Hz, 75 W, mit Kondensator 4μF | 652090 | Im Shop suchenPDF S. 7 |
| 3.1 | Motor ECK 02/H-2220V, 60 Hz, 90W mit Kondensator 4μF | 652091 | Im Shop suchenPDF S. 7 |
| 3.1 | Motor ECK 02/H-2110V, 60 Hz, 90W mit Kondensator 12μF | 652092 | Im Shop suchenPDF S. 7 |
| 3.2 | Gebläserad, 50Hz 119 x 41,4-L | 24105008012 | Im Shop suchenPDF S. 7 |
| 3.2 | Gebläserad, 50Hz 119 x 41,4-L60Hz 113 x 39,6-L | 24105008022 | Im Shop suchenPDF S. 7 |
| 3.3 | Schraube M4 x 10 DIN | 912409 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.4 | Steckkupplung | 652135 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.5 | Steckerkabel Nr. 3 | 24105012062 | Im Shop suchenPDF S. 7 |
| 3.6 | Kondensator 4μF | 713473 | Im Shop suchenPDF S. 7 |
| 3.7 | Gewindestift M6 x 8 | 420549 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |

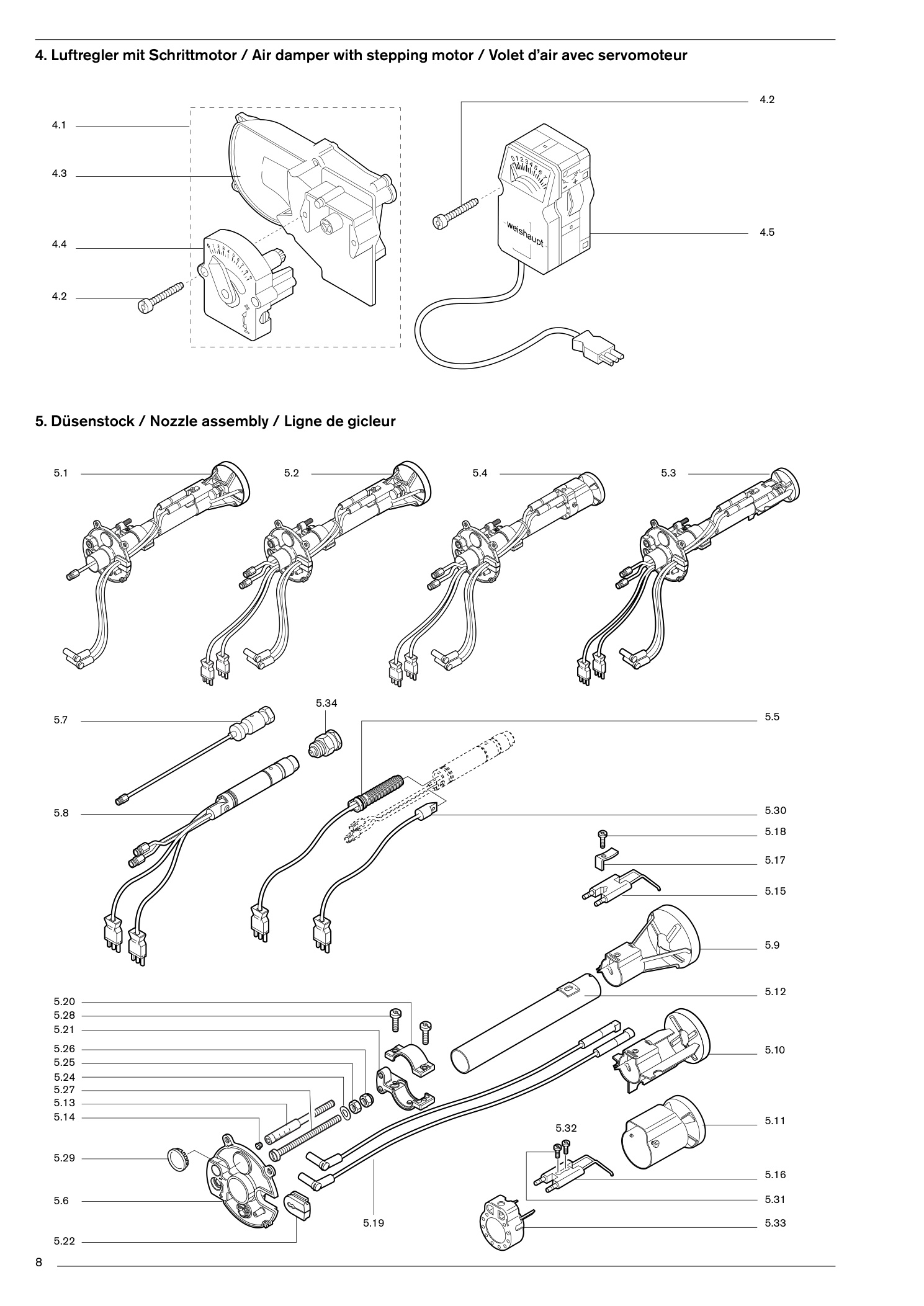

4. Luftregler mit Schrittmotor / Air damper with stepping motor / Volet d’air avec servomoteur
9 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1 | Luftregler mit Handverstellung | 24105002042 | Im Shop suchenPDF S. 9 |
| 4.101 | mit Stellantrieb 230V, 50Hz | 24105002052 | Im Shop suchenPDF S. 9 |
| 4.102 | mit Stellantrieb 110V, 60Hz | 24005002012 | Im Shop suchenPDF S. 9 |
| 4.2 | Schraube M4 x 30 DIN | 912409 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.201 | M4 x 12 Kombi-Torx-Plus | 409237 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.3 | Ansaugkanal kompl. | 24105002032 | Im Shop suchenPDF S. 9 |
| 4.4 | Handverstellung | 24105002022 | Im Shop suchenPDF S. 9 |
| 4.5 | Stellantrieb W-ST 02/1, 230V, 50Hz | 651047 | Im Shop suchenPDF S. 9 |
| 4.5 | Stellantrieb W-ST 02/1, 230V, 50HzW-St 02/1, 110V, 60Hz | 651048 | Im Shop suchenPDF S. 9 |
5. Düsenstock
33 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1 | Düsenstock WL5/1-B + WL5/2-B | 24105010072 | Im Shop suchenPDF S. 9 |
| 5.2 | WL5/1-B-H | 24205010152 | Im Shop suchenPDF S. 9 |
| 5.3 | WL5/1-B-H-LN | 24205010182 | Im Shop suchenPDF S. 9 |
| 5.4 | WL5/1-B-H-2LN | 24205010242 | Im Shop suchenPDF S. 9 |
| 5.5 | Wärmetauscher 120 CEL | 24205010262 | Im Shop suchenPDF S. 9 |
| 5.6 | Deckel QRB4 | 24105010202 | Im Shop suchenPDF S. 9 |
| 5.7 | Düsenkopf komplett | 24111010052 | Im Shop suchenPDF S. 9 |
| 5.8 | Düsenkopf mit Ölvorwärmung | 24205010172 | Im Shop suchenPDF S. 9 |
| 5.9 | Stauscheibe Standard | 24120014172 | Im Shop suchenPDF S. 9 |
| 5.10 | LN | 24105014112 | Im Shop suchenPDF S. 9 |
| 5.11 | 2 LN | 24105014102 | Im Shop suchenPDF S. 9 |
| 5.12 | Führungsrohr mit Anschlag | 24111010012 | Im Shop suchenPDF S. 9 |
| 5.13 | Anzeigebolzen M6 x 90 | 24111010097 | Im Shop suchenPDF S. 9 |
| 5.14 | Stopfen 5,25 natur | 24111010087 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 5.15 | Zündelektrode Standard/LN | 24105010137 | Im Shop suchenPDF S. 9 |
| 5.16 | 2 LN | 24110010017 | Im Shop suchenPDF S. 9 |
| 5.17 | Spannfeder | 14201310247 | Im Shop suchenPDF S. 9 |
| 5.18 | Schraube M4 x 14 | 409268 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 5.19 | Zündleitung 370 mm | 23205011042 | Im Shop suchenPDF S. 9 |
| 5.20 | Stellhebel Oberteil | 24111010077 | Im Shop suchenPDF S. 9 |
| 5.21 | Unterteil | 24111010067 | Im Shop suchenPDF S. 9 |
| 5.22 | Tülle für Zündkabel | 24105001157 | Im Shop suchenPDF S. 9 |
| 5.24 | Federscheibe S6 1.1211 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 5.25 | Sechskantmutter M6 DIN 934 -8 | 411301 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 5.26 | M6 DIN 985 - 6 | 411302 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 5.27 | Verstellschraube | 24140010097 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 5.28 | Schraube M4 x 12 | 409237 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 5.29 | Schauglas | 24140001377 | Im Shop suchenPDF S. 9 |
| 5.30 | Temperaturschalter 55 CEL | 24205010272 | Im Shop suchenPDF S. 9 |
| 5.31 | Schraube M4 x 8 | 409235 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 5.32 | Federscheibe A4 | 490017 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 5.33 | Zündelektrodenhalter W5/2LN | 24110014122 | Im Shop suchenPDF S. 9 |
| 5.34 | Düsenabschluss-Set | 24005010012 | Im Shop suchenPDF S. 9 |
6. Flammkopf
6 Ersatzteil-Zuordnungen

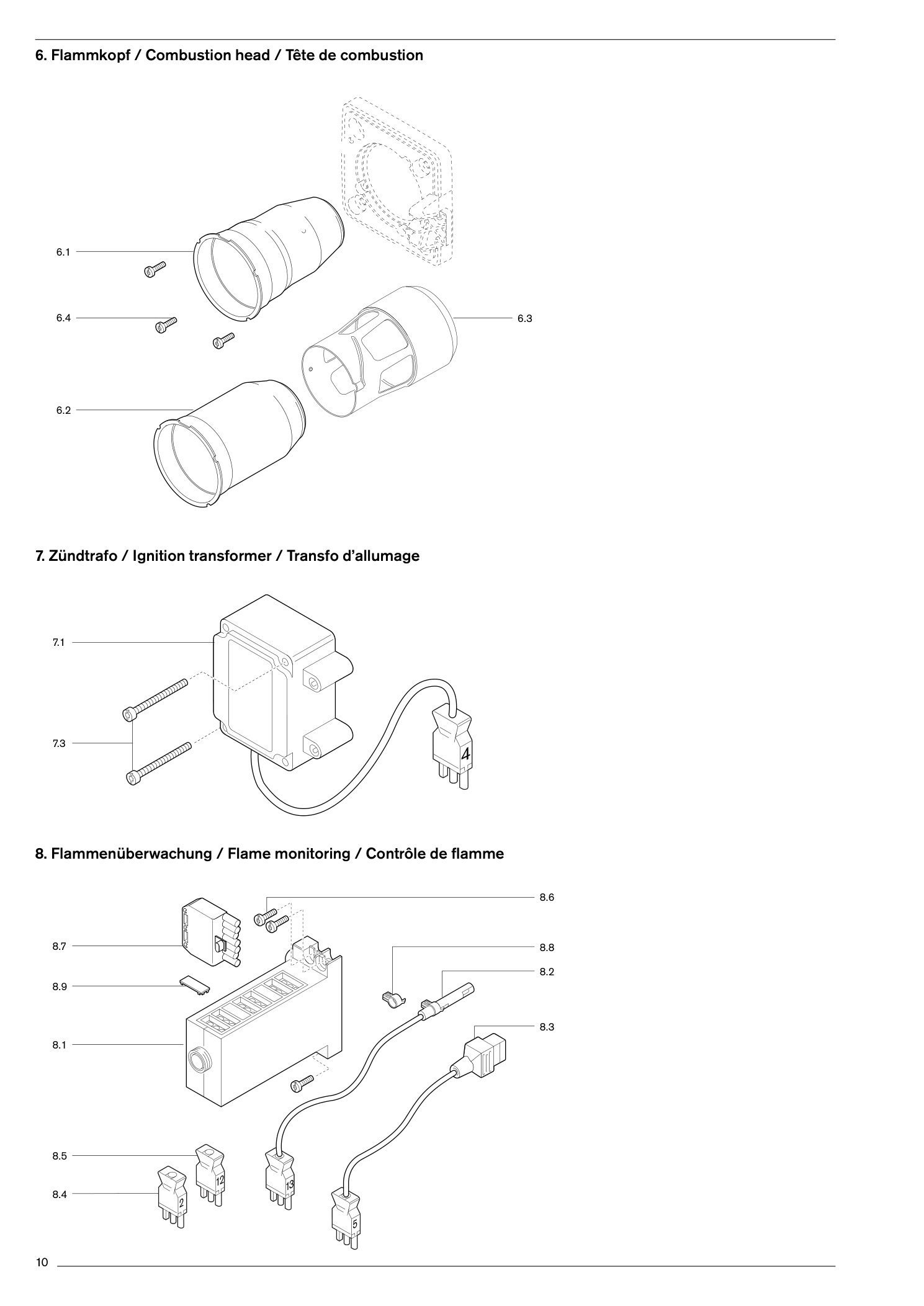

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.1 | W5/1-B-2LN | 24105014022 | Im Shop suchenPDF S. 11 |
| 6.2 | W5/1-B mit Stauring | 24105014042 | Im Shop suchenPDF S. 11 |
| 6.2 | W5/1-B mit StauringW5/1-B-LN für WTU | 24105014062 | Im Shop suchenPDF S. 11 |
| 6.2 | W5/1-B mit StauringW5/2-B | 24105014082 | Im Shop suchenPDF S. 11 |
| 6.3 | Flammkopfaufsatz 2LN | 24110014102 | Im Shop suchenPDF S. 11 |
| 6.4 | Schraube M5 x 12 | 409239 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
7. Zündtrafo
3 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1 | Zündgerät W-ZG01V 230V 100VA | 603201 | Im Shop suchenPDF S. 11 |
| 7.2 | Zündgerät W-ZG01V 110V 90VA | 603230 | Im Shop suchenPDF S. 11 |
| 7.3 | Schraube M4 x 42 | 409260 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
8. Flammenüberwachung
11 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.1 | Feuerungsmanager W-FM05230V, 50-60Hz | 600470 | Im Shop suchenPDF S. 11 |
| 8.1 | Feuerungsmanager W-FM05110V, 50-60Hz | 600471 | Im Shop suchenPDF S. 11 |
| 8.2 | Flammenfühler QRB4B | 24105012072 | Im Shop suchenPDF S. 11 |
| 8.2 | Flammenfühler QRB4BQRB4B LN | 24105012082 | Im Shop suchenPDF S. 11 |
| 8.3 | Steckerkabel mit Stecker Nr. 5 3-polig | 24105012052 | Im Shop suchenPDF S. 11 |
| 8.4 | (Nr. 2) 3-polig | 24020012012 | Im Shop suchenPDF S. 11 |
| 8.5 | (Nr. 12) 3-polig | 24105012032 | Im Shop suchenPDF S. 11 |
| 8.6 | Schraube M4 x 10 Kombi-Torx-Plus | 409261 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 8.7 | Steckerteil ST 18/7 | 716549 | Im Shop suchenPDF S. 11 |
| 8.8 | Bride für QRB4 | 600681 | Im Shop suchenPDF S. 11 |
| 8.9 | Abdeckclip AGK63 für Feuerungsmanager | 600312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
