Weishaupt Brenner WL40
Dokument 83028480. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

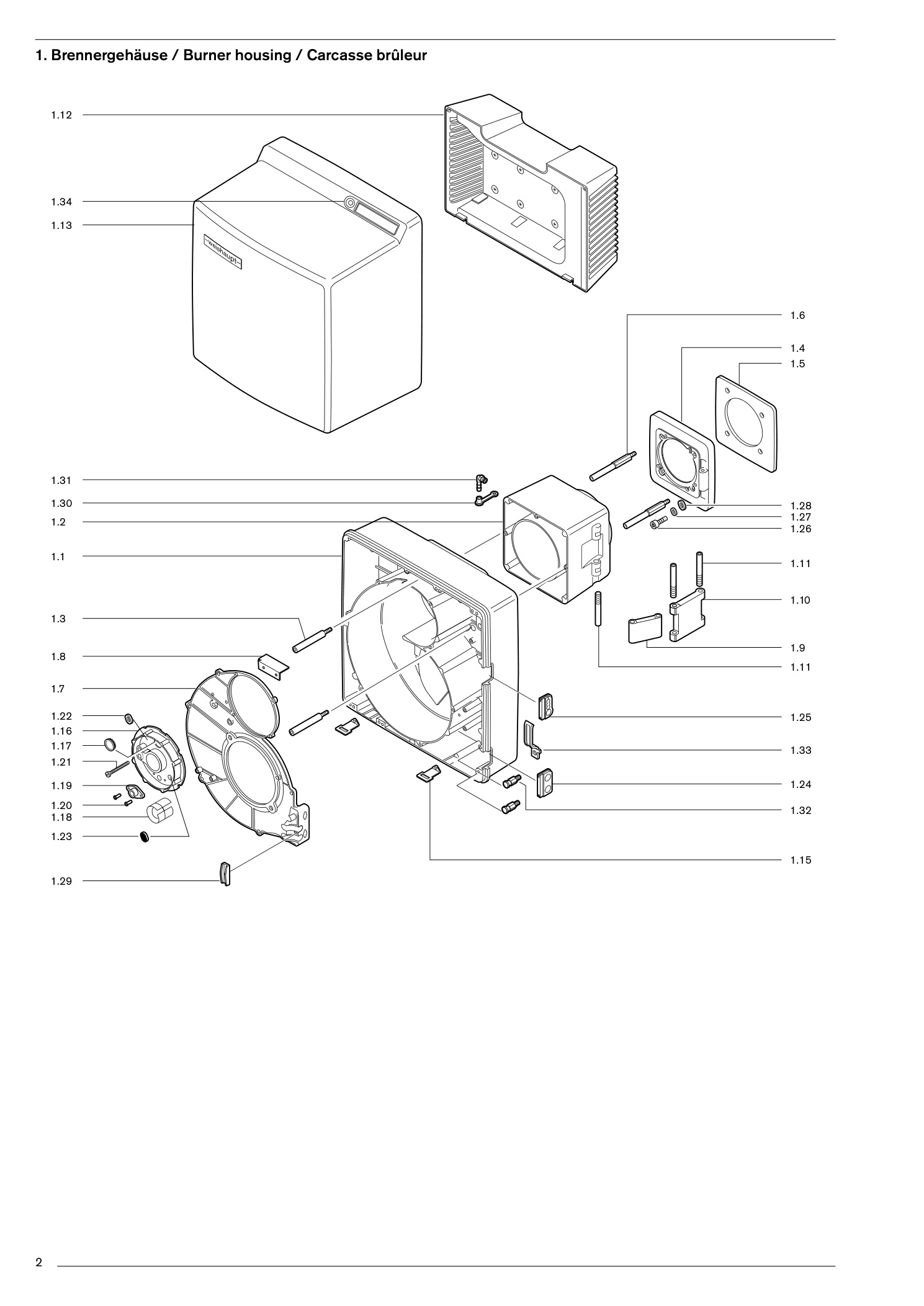

1. Brennergehäuse / Burner housing
63 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.1 | Brennergehäuse | 24140001447 | Im Shop suchenPDF S. 3 |
| 1.2 | Zwischenflansch | 24140001427 | Im Shop suchenPDF S. 3 |
| 1.3 | Schraube M8 für Brennergehäuse | 24140001257 | Im Shop suchenPDF S. 3 |
| 1.4 | Brennerflansch | 24140001437 | Im Shop suchenPDF S. 3 |
| 1.5 | Flanschdichtung 8 x 239 x | 239241 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3 |
| 1.6 | Stehbolzen für Brennerflansch M 10 x | 120241 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3 |
| 1.7 | Gehäusedeckel | 24140001457 | Im Shop suchenPDF S. 3 |
| 1.8 | Luftleitblech | 24131001307 | Im Shop suchenPDF S. 3 |
| 1.9 | 1 | 24140001067 | Im Shop suchenPDF S. 3 |
| 1.10 | 2 | 24140001077 | Im Shop suchenPDF S. 3 |
| 1.11 | Bolzen M 12 x | 118241 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3 |
| 1.12 | Ansauggehäuse komplett | 24140001082 | Im Shop suchenPDF S. 3 |
| 1.13 | Abdeckhaube | 24140001112 | Im Shop suchenPDF S. 3 |
| 1.15 | Befestigungswinkel | 24140001207 | Im Shop suchenPDF S. 3 |
| 1.16 | Deckel Düsenstock | 24140001137 | Im Shop suchenPDF S. 3 |
| 1.17 | Schauglas | 24140001377 | Im Shop suchenPDF S. 3 |
| 1.18 | Gleitfolie 7,8 x 134,8 | 24130001027 | Im Shop suchenPDF S. 3 |
| 1.19 | Flansch QRB4 | 600682 | Im Shop suchenPDF S. 3 |
| 1.20 | Blindniet F 4 x 7,0 | 426316 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3 |
| 1.21 | Verstellschraube M6 x 90 | 24140010097 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3 |
| 1.22 | Kabeltülle Perbunan 2,5 x 12 x 16 | 756142 | Im Shop suchenPDF S. 3 |
| 1.23 | Verschlußtülle | 756159 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3 |
| 1.24 | für Ölschlauchdurchführung | 24140001177 | Im Shop suchenPDF S. 3 |
| 1.25 | für Anschlußkabel | 24120001247 | Im Shop suchenPDF S. 3 |
| 1.26 | Schraube M10 x 35 DIN | 912402 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3 |
| 1.27 | A10,5 DIN 125 A4 | 430603 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3 |
| 1.28 | 5,5 x 12 oval | 24140014077 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3 |
| 1.29 | Halter für Ölschlauch und Kabel | 24140001367 | Im Shop suchenPDF S. 3 |
| 1.30 | Einschraubstutzen R1/8 WES6 | 453010 | Im Shop suchenPDF S. 3 |
| 1.31 | Schutzkappe DN 6 Self 50/2 CF | 23230001047 | Im Shop suchenPDF S. 3 |
| 1.32 | Einhängebolzen | 24140001327 | Im Shop suchenPDF S. 3 |
| 1.33 | Schelle | 24140001357 | Im Shop suchenPDF S. 3 |
| 1.34 | Schraube M 8 x 16 | 404412 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3 |
| 1.51 | Verschlußbutzen BUZ 08-LL | 24140000022 | Im Shop suchenPDF S. 5 |
| 1.52 | Ölschlauch DN 8, 1200 lg | 491128 | Im Shop suchenPDF S. 5 |
| 1.53 | Typ HF- 45° Hohlstrahl3,00 | 602687 | Im Shop suchenPDF S. 5 |
| 1.53 | Typ HF- 45° Hohlstrahl3,50 | 602688 | Im Shop suchenPDF S. 5 |
| 1.53 | Typ HF- 45° Hohlstrahl4,00 | 602689 | Im Shop suchenPDF S. 5 |
| 1.53 | Typ HF- 45° Hohlstrahl4,50 | 602690 | Im Shop suchenPDF S. 5 |
| 1.53 | Typ HF- 45° Hohlstrahl5,00 | 602692 | Im Shop suchenPDF S. 5 |
| 1.53 | Typ HF- 45° Hohlstrahl5,50 | 602691 | Im Shop suchenPDF S. 5 |
| 1.54 | Typ HF- 60° Hohlstrahl3,00 | 602739 | Im Shop suchenPDF S. 5 |
| 1.54 | Typ HF- 60° Hohlstrahl3,50 | 602760 | Im Shop suchenPDF S. 5 |
| 1.54 | Typ HF- 60° Hohlstrahl4,00 | 602761 | Im Shop suchenPDF S. 5 |
| 1.54 | Typ HF- 60° Hohlstrahl4,50 | 602762 | Im Shop suchenPDF S. 5 |
| 1.54 | Typ HF- 60° Hohlstrahl5,00 | 602763 | Im Shop suchenPDF S. 5 |
| 1.54 | Typ HF- 60° Hohlstrahl5,50 | 602764 | Im Shop suchenPDF S. 5 |
| 1.55 | Typ S- 60° Vollstrahl2,00 | 612216 | Im Shop suchenPDF S. 5 |
| 1.55 | Typ S- 60° Vollstrahl2,25 | 612217 | Im Shop suchenPDF S. 5 |
| 1.55 | Typ S- 60° Vollstrahl2,50 | 612251 | Im Shop suchenPDF S. 5 |
| 1.55 | Typ S- 60° Vollstrahl2,75 | 612218 | Im Shop suchenPDF S. 5 |
| 1.55 | Typ S- 60° Vollstrahl3,00 | 612219 | Im Shop suchenPDF S. 5 |
| 1.55 | Typ S- 60° Vollstrahl3,50 | 612220 | Im Shop suchenPDF S. 5 |
| 1.55 | Typ S- 60° Vollstrahl4,00 | 612221 | Im Shop suchenPDF S. 5 |
| 1.56 | Typ SS- 45° Halbvollstrahl4,50 | 612023 | Im Shop suchenPDF S. 5 |
| 1.56 | Typ SS- 45° Halbvollstrahl5,00 | 612024 | Im Shop suchenPDF S. 5 |
| 1.56 | Typ SS- 45° Halbvollstrahl5,50 | 612025 | Im Shop suchenPDF S. 5 |
| 1.56 | Typ SS- 45° Halbvollstrahl6,00 | 612026 | Im Shop suchenPDF S. 5 |
| 1.57 | Typ SS- 60° Halbvollstrahl4,50 | 612222 | Im Shop suchenPDF S. 5 |
| 1.57 | Typ SS- 60° Halbvollstrahl5,00 | 612223 | Im Shop suchenPDF S. 5 |
| 1.57 | Typ SS- 60° Halbvollstrahl5,50 | 612224 | Im Shop suchenPDF S. 5 |
| 1.57 | Typ SS- 60° Halbvollstrahl6,00 | 612225 | Im Shop suchenPDF S. 5 |
| 1.58 | Typ H- 60° Hohlstahl | 612522 | Im Shop suchenPDF S. 5 |

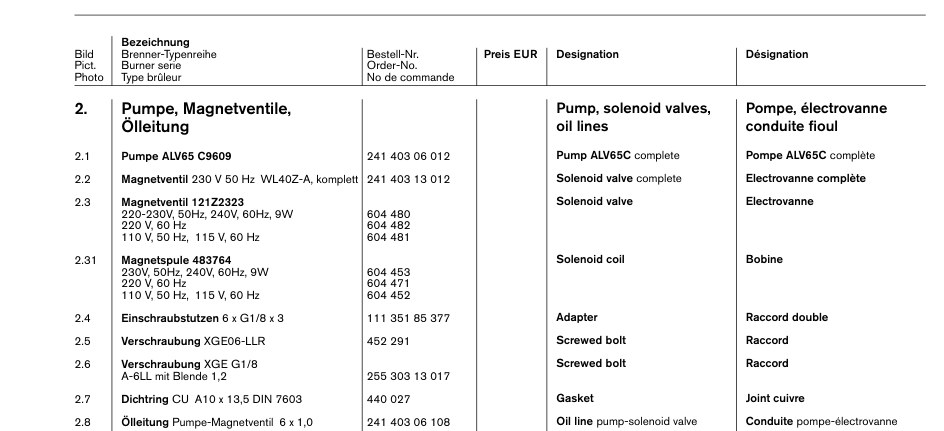

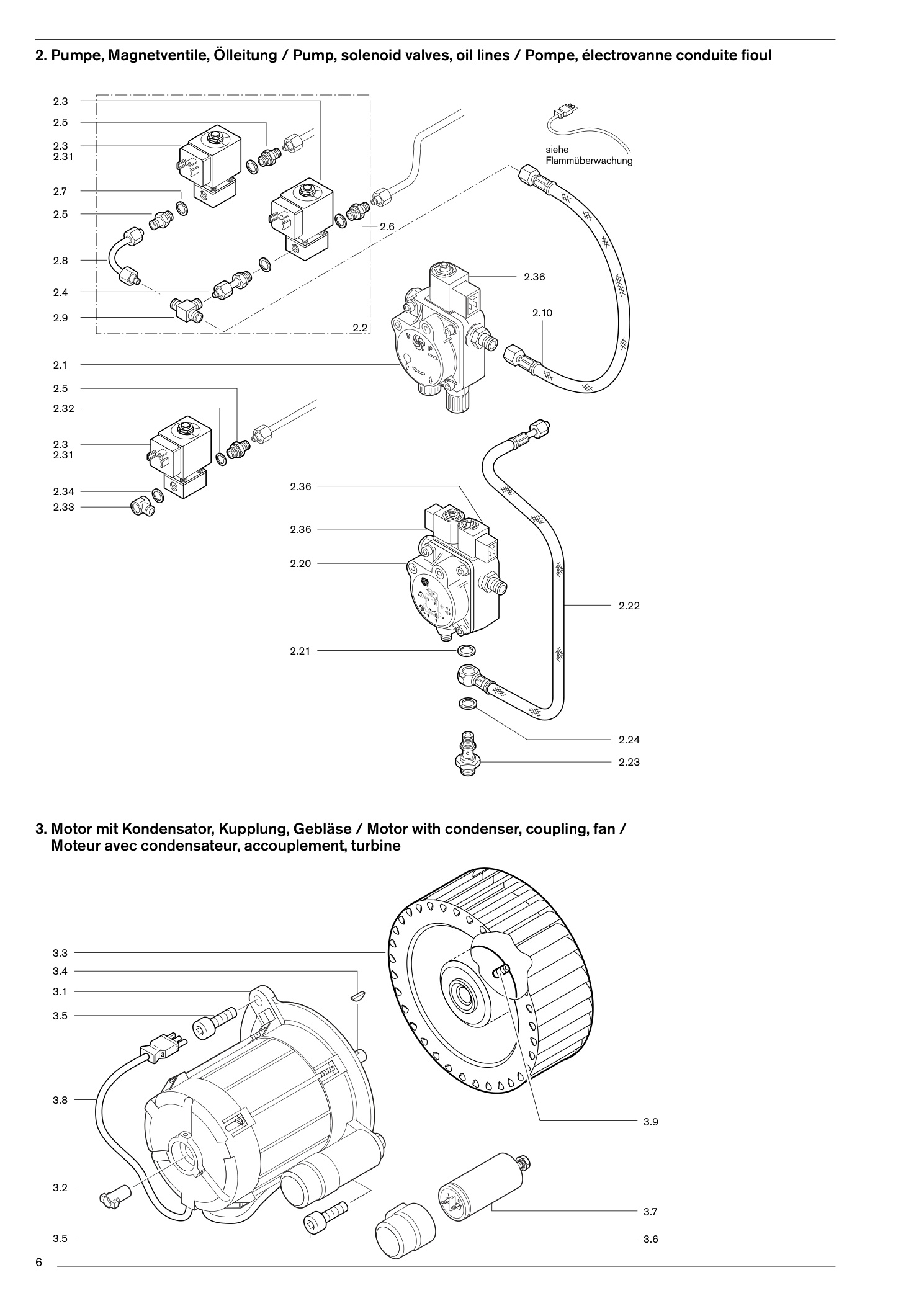

2. Pumpe, Magnetventile, Ölleitung / Pump,
27 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | Pumpe ALV65 C9609 | 24140306012 | Im Shop suchenPDF S. 7 |
| 2.2 | Magnetventil 230 V 50 Hz WL40Z-A, komplett | 24140313012 | Im Shop suchenPDF S. 7 |
| 2.3 | Magnetventil 121Z2323220-230V, 50Hz, 240V, 60Hz, 9W | 604480 | Im Shop suchenPDF S. 7 |
| 2.3 | Magnetventil 121Z2323220 V, 60 Hz | 604482 | Im Shop suchenPDF S. 7 |
| 2.3 | Magnetventil 121Z2323110 V, 50 Hz, 115 V, 60 Hz | 604481 | Im Shop suchenPDF S. 7 |
| 2.31 | Magnetspule 483764230V, 50Hz, 240V, 60Hz, 9W | 604453 | Im Shop suchenPDF S. 7 |
| 2.31 | Magnetspule 483764220 V, 60 Hz | 604471 | Im Shop suchenPDF S. 7 |
| 2.31 | Magnetspule 483764110 V, 50 Hz, 115 V, 60 Hz | 604452 | Im Shop suchenPDF S. 7 |
| 2.4 | Einschraubstutzen 6 x G1/8 x 3 | 11135185377 | Im Shop suchenPDF S. 7 |
| 2.5 | Verschraubung XGE06-LLR | 452291 | Im Shop suchenPDF S. 7 |
| 2.6 | Verschraubung XGE G1/8A-6LL mit Blende 1,2 | 25530313017 | Im Shop suchenPDF S. 7 |
| 2.7 | Dichtring CU A10 x 13,5 DIN 7603 | 440027 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 2.8 | Ölleitung Pumpe-Magnetventil 6 x 1,0 | 24140306108 | Im Shop suchenPDF S. 7 |
| 2.9 | Verschraubung XT 06-LL | 452104 | Im Shop suchenPDF S. 7 |
| 2.10 | Druckschlauch DN 4, 380 lg | 491130 | Im Shop suchenPDF S. 7 |
| 2.20 | Pumpe AT2V 55 CK 9605 Ausf. 1LN | 24140306022 | Im Shop suchenPDF S. 7 |
| 2.21 | Dichtring A13,5 x 17 x 1,5 DIN 7603 CU | 440010 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 2.22 | Druckschlauch DN 4, 410 lg | 491248 | Im Shop suchenPDF S. 7 |
| 2.23 | Schwenkschraube G1/4 x M12 x 1 | 24140006097 | Im Shop suchenPDF S. 7 |
| 2.24 | Dichtring A14 x 20 x 1,5 | 440041 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 2.32 | Dichtring CU A10 x 13,5 DIN 7603 | 440027 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 2.33 | Gehäuse X SWVE06-LLR TN | 452618 | Im Shop suchenPDF S. 7 |
| 2.34 | Dichtkantring X DKA G1/8 | 450670 | Im Shop suchenPDF S. 7 |
| 2.35 | Filtersatz für Suntec-Pumpe | 601107 | Im Shop suchenPDF S. 7 |
| 2.36 | Magnetspule Suntec185-254V, 50-60Hz | 604495 | Im Shop suchenPDF S. 7 |
| 2.36 | Magnetspule Suntec100-127V, 50-60 Hz | 604428 | Im Shop suchenPDF S. 7 |
| 2.37 | Verschlussbutzen 06-LL für Einstrangbetrieb | 24105000022 | Im Shop suchenPDF S. 7 |
3. Motor mit Kondensator,
11 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.1 | Motor ECK 06/A-2230V, 50Hz, 590 W, mit Kondensator | 24040007032 | Im Shop suchenPDF S. 7 |
| 3.1 | Motor ECK 06/A-2110V, 60 Hz, 640 W, mit Kondensator | 24040007012 | Im Shop suchenPDF S. 7 |
| 3.1 | Motor ECK 06/A-2220V, 60 Hz, 590 W, mit Kondensator | 24040007022 | Im Shop suchenPDF S. 7 |
| 3.2 | Steckkupplung | 652135 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 3.3 | Gebläserad 50Hz/60Hz 190 x 81,8-L S1 | 24140008032 | Im Shop suchenPDF S. 7 |
| 3.4 | Scheibenfeder 4 x 5 DIN 6888 | 490154 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 3.5 | Schraube M8 x 20 DIN | 912402 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 3.6 | Schutzkappe DN 40 x 40 | 713486 | Im Shop suchenPDF S. 7 |
| 3.7 | Kondensator 16 μF | 713479 | Im Shop suchenPDF S. 7 |
| 3.8 | Steckerkabel Nr. 3 | 24105012062 | Im Shop suchenPDF S. 7 |
| 3.9 | Gewindestift M8 x 8 für Gebläserad | 420550 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |

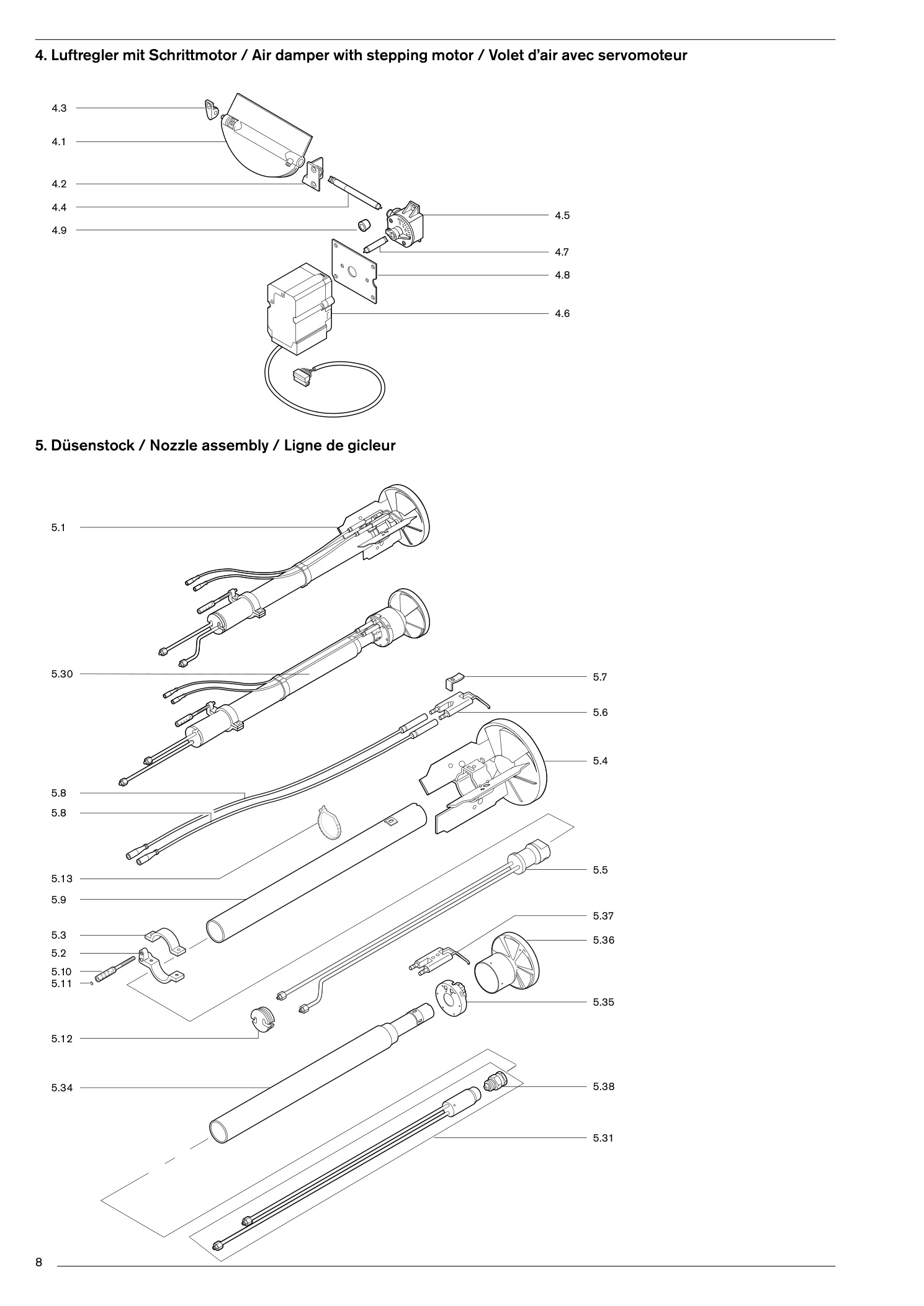

4. Luftregler mit Schrittmotor / Air damper with stepping motor / Volet d’air avec servomoteur
9 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1 | Luftklappe | 24140002012 | Im Shop suchenPDF S. 9 |
| 4.2 | Lager rechts, mit Lagerbuchse | 24121002032 | Im Shop suchenPDF S. 9 |
| 4.3 | Lager links | 24140002037 | Im Shop suchenPDF S. 9 |
| 4.4 | Welle Luftklappe - Winkelgetriebe | 24140002147 | Im Shop suchenPDF S. 9 |
| 4.5 | Winkelgetriebe, Feder 2 | 24111002062 | Im Shop suchenPDF S. 9 |
| 4.6 | Schrittmotor STE 4,5 B036/6-01LA | 23011002032 | Im Shop suchenPDF S. 9 |
| 4.7 | Welle Winkelgetriebe-Stellantrieb | 24140002157 | Im Shop suchenPDF S. 9 |
| 4.8 | Befestigungsblech für Stellantrieb | 24140002222 | Im Shop suchenPDF S. 9 |
| 4.9 | Führungshülse | 24140002207 | Im Shop suchenPDF S. 9 |

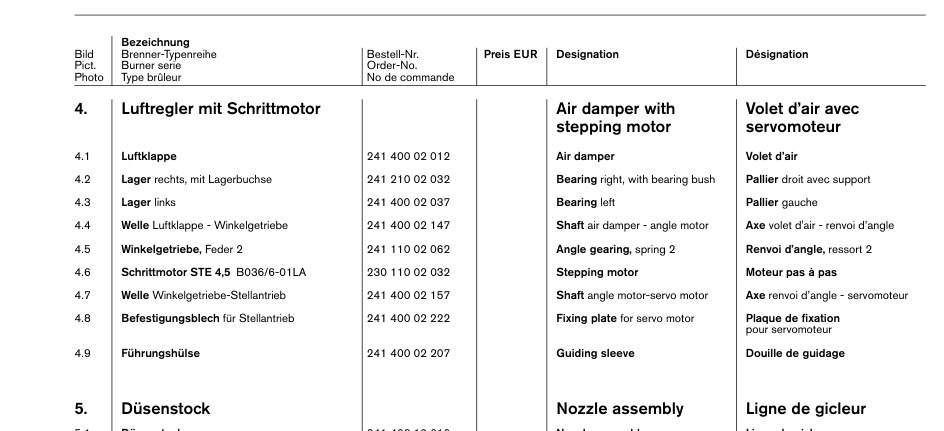

5. Düsenstock
22 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung

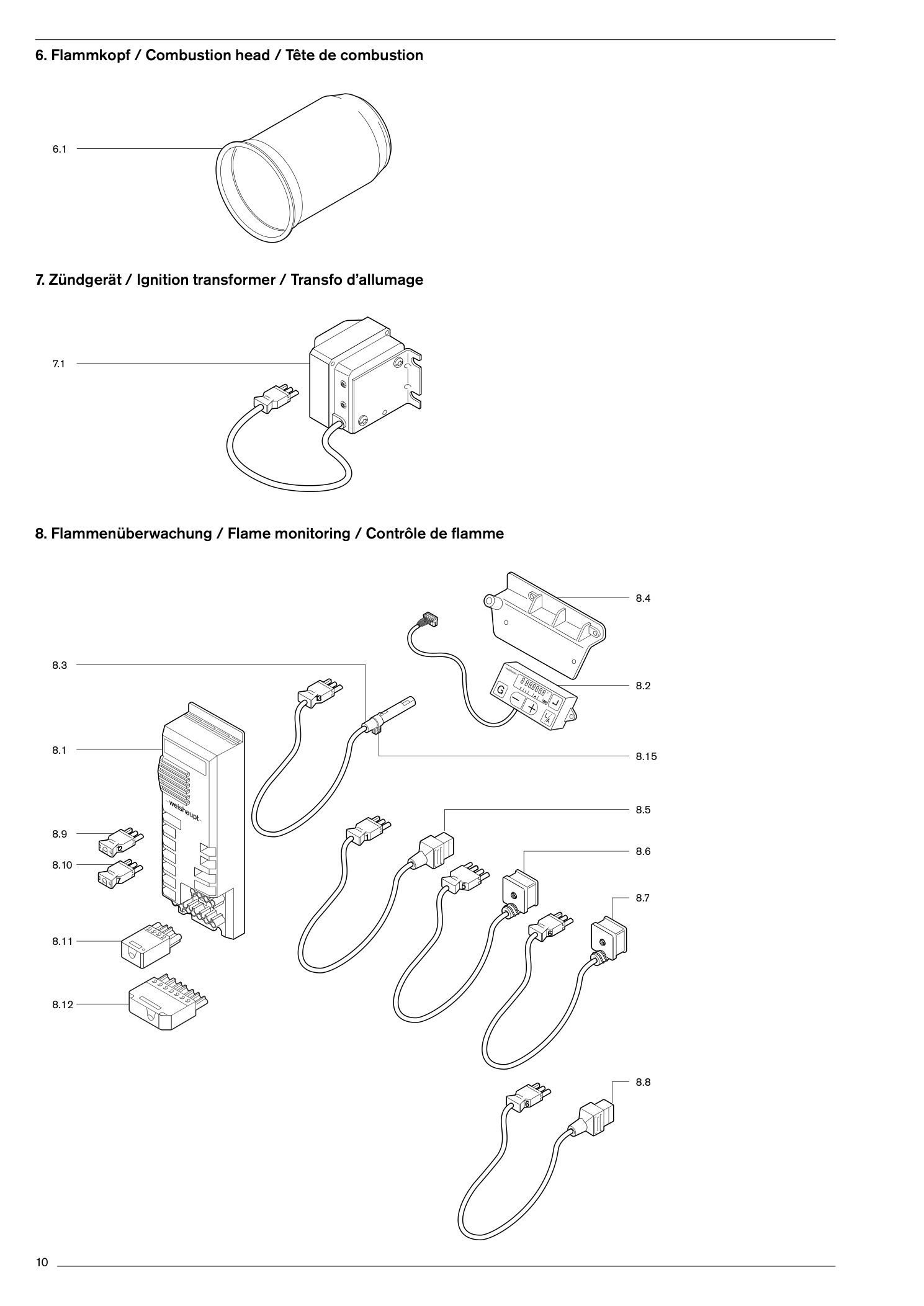

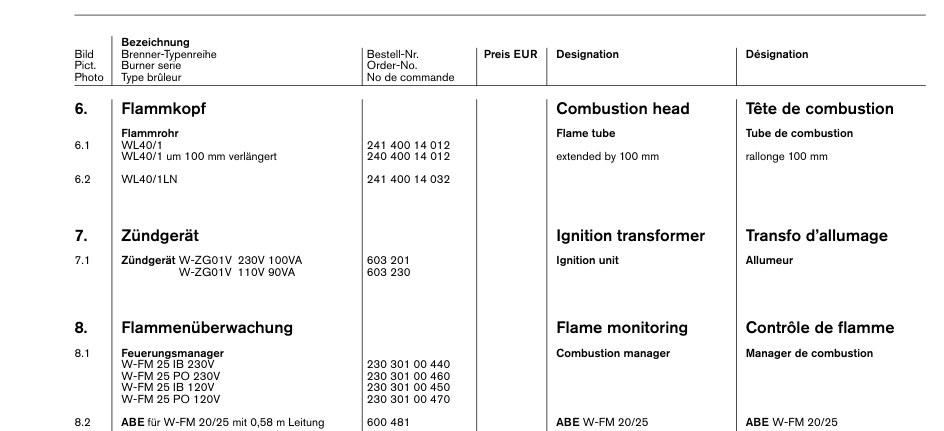

6. Flammkopf
3 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.1 | WL40/1 | 24140014012 | Im Shop suchenPDF S. 11 |
| 6.1 | WL40/1WL40/1 um 100 mm verlängert | 24040014012 | Im Shop suchenPDF S. 11 |
| 6.2 | WL40/1LN | 24140014032 | Im Shop suchenPDF S. 11 |
7. Zündgerät
2 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1 | Zündgerät W-ZG01V 230V 100VA | 603201 | Im Shop suchenPDF S. 11 |
| 7.1 | Zündgerät W-ZG01V 230V 100VAW-ZG01V 110V 90VA | 603230 | Im Shop suchenPDF S. 11 |
8. Flammenüberwachung
18 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
