Weishaupt Brenner WL30-C
Dokument 83029880. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.

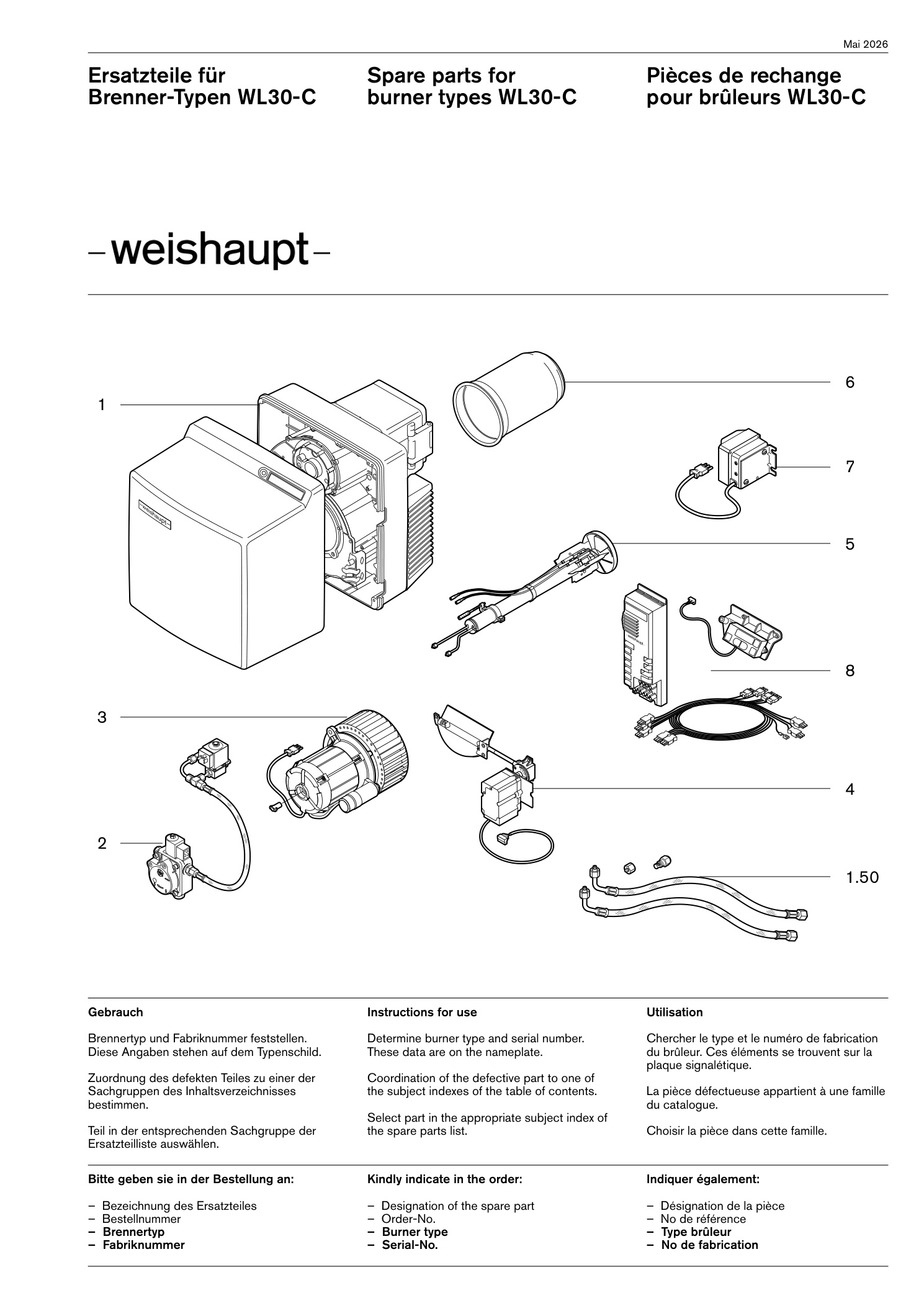

Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

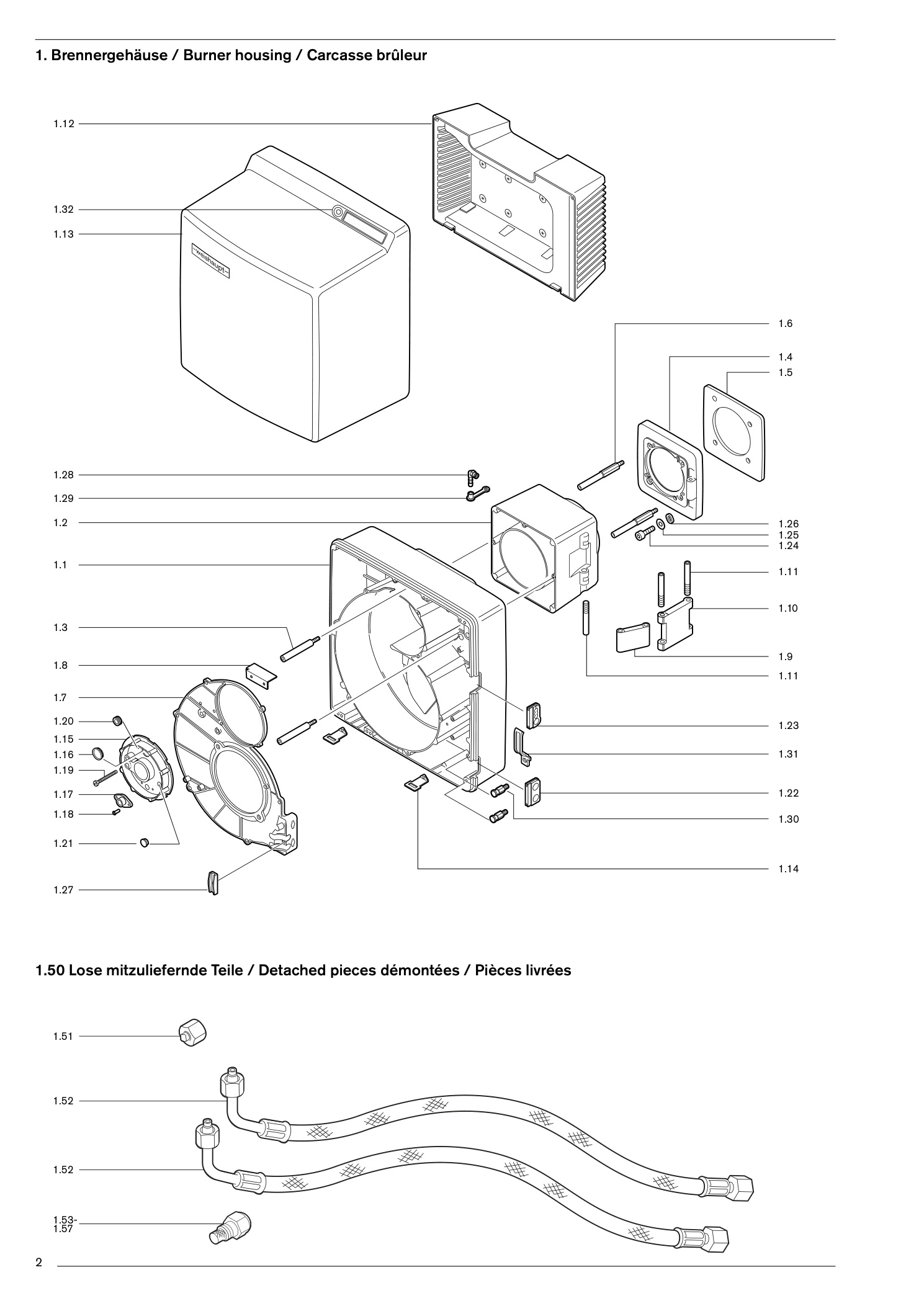

1. Brennergehäuse / Burner housing
58 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.1 | Brennergehäuse | 24131001017 | Im Shop suchenPDF S. 3 |
| 1.2 | Zwischenflansch | 24131001047 | Im Shop suchenPDF S. 3 |
| 1.3 | Schraube M8 für Brennergehäuse | 24131001257 | Im Shop suchenPDF S. 3 |
| 1.4 | Brennerflansch | 24131001057 | Im Shop suchenPDF S. 3 |
| 1.5 | Flanschdichtung 8 x 219 x | 219241 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.6 | Stehbolzen für Brennerflansch M 10 x | 120241 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.7 | Gehäusedeckel | 24131001037 | Im Shop suchenPDF S. 3 |
| 1.8 | Luftleitblech 4LN | 23240001047 | Im Shop suchenPDF S. 3 |
| 1.9 | Gelenkstück 1 | 24131001067 | Im Shop suchenPDF S. 3 |
| 1.10 | 2 | 24131001077 | Im Shop suchenPDF S. 3 |
| 1.11 | Bolzen M 12 x | 118241 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.12 | Ansauggehäuse komplett | 24131001082 | Im Shop suchenPDF S. 3 |
| 1.13 | Abdeckhaube | 24131001112 | Im Shop suchenPDF S. 3 |
| 1.14 | Befestigungswinkel | 24140001207 | Im Shop suchenPDF S. 3 |
| 1.15 | Deckel Düsenstock | 24131001132 | Im Shop suchenPDF S. 3 |
| 1.16 | Schauglas | 24140001377 | Im Shop suchenPDF S. 3 |
| 1.17 | Flansch QRB4 | 600682 | Im Shop suchenPDF S. 3 |
| 1.18 | Blindniet F 4 x 7,0 | 426316 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.19 | Verstellschraube M6 x 90 | 24140010097 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.20 | Kabeltülle Perbunan 2,5 x 12 x 16 | 756142 | Im Shop suchenPDF S. 3 |
| 1.21 | Verschlußtülle | 756159 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.22 | Tülle für Ölschlauchdurchführung | 24140001177 | Im Shop suchenPDF S. 3 |
| 1.23 | für Anschlußkabel | 24120001247 | Im Shop suchenPDF S. 3 |
| 1.24 | Schraube M8 x 30 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.25 | Scheibe A 8,4 DIN 125 A4 | 430506 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.26 | 5,5 x 12 oval | 24140014077 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.27 | Halter für Ölschlauch und Kabel | 24140001367 | Im Shop suchenPDF S. 3 |
| 1.28 | Einschraubstutzen R1/8 WES6 | 453010 | Im Shop suchenPDF S. 3 |
| 1.29 | Schutzkappe DN 6 Self 50/2 CF | 23230001047 | Im Shop suchenPDF S. 3 |
| 1.30 | Einhängebolzen | 24140001327 | Im Shop suchenPDF S. 3 |
| 1.31 | Schelle | 24140001357 | Im Shop suchenPDF S. 3 |
| 1.32 | Schraube M8 x 16 | 404412 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.51 | Verschlußbutzen BUZ 08-LL | 24140000022 | Im Shop suchenPDF S. 3 |
| 1.52 | Ölschlauch DN 8, 1200 lg | 491128 | Im Shop suchenPDF S. 3 |
| 1.53 | Typ HF- 45° Hohlstrahl 3,00 | 602687 | Im Shop suchenPDF S. 3 |
| 1.53 | Typ HF- 45° Hohlstrahl 3,003,50 | 602688 | Im Shop suchenPDF S. 3 |
| 1.53 | Typ HF- 45° Hohlstrahl 3,004,00 | 602689 | Im Shop suchenPDF S. 3 |
| 1.53 | Typ HF- 45° Hohlstrahl 3,004,50 | 602690 | Im Shop suchenPDF S. 3 |
| 1.53 | Typ HF- 45° Hohlstrahl 3,005,00 | 602692 | Im Shop suchenPDF S. 3 |
| 1.53 | Typ HF- 45° Hohlstrahl 3,005,50 | 602691 | Im Shop suchenPDF S. 3 |
| 1.54 | Typ HF- 60° Hohlstrahl 3,00 | 602739 | Im Shop suchenPDF S. 3 |
| 1.54 | Typ HF- 60° Hohlstrahl 3,003,50 | 602760 | Im Shop suchenPDF S. 3 |
| 1.54 | Typ HF- 60° Hohlstrahl 3,004,00 | 602761 | Im Shop suchenPDF S. 3 |
| 1.54 | Typ HF- 60° Hohlstrahl 3,004,50 | 602762 | Im Shop suchenPDF S. 3 |
| 1.54 | Typ HF- 60° Hohlstrahl 3,005,00 | 602763 | Im Shop suchenPDF S. 3 |
| 1.54 | Typ HF- 60° Hohlstrahl 3,005,50 | 602764 | Im Shop suchenPDF S. 3 |
| 1.55 | Typ S- 60° Vollstrahl 2,00 | 612216 | Im Shop suchenPDF S. 3 |
| 1.55 | Typ S- 60° Vollstrahl 2,002,25 | 612217 | Im Shop suchenPDF S. 3 |
| 1.55 | Typ S- 60° Vollstrahl 2,002,50 | 612251 | Im Shop suchenPDF S. 3 |
| 1.55 | Typ S- 60° Vollstrahl 2,002,75 | 612218 | Im Shop suchenPDF S. 3 |
| 1.55 | Typ S- 60° Vollstrahl 2,003,00 | 612219 | Im Shop suchenPDF S. 3 |
| 1.55 | Typ S- 60° Vollstrahl 2,003,50 | 612220 | Im Shop suchenPDF S. 3 |
| 1.55 | Typ S- 60° Vollstrahl 2,004,00 | 612221 | Im Shop suchenPDF S. 3 |
| 1.56 | Typ SS- 45° Halbvollstrahl 4,50 | 612023 | Im Shop suchenPDF S. 3 |
| 1.56 | Typ SS- 45° Halbvollstrahl 4,505,00 | 612024 | Im Shop suchenPDF S. 3 |
| 1.56 | Typ SS- 45° Halbvollstrahl 4,505,50 | 612025 | Im Shop suchenPDF S. 3 |
| 1.56 | Typ SS- 45° Halbvollstrahl 4,506,00 | 612026 | Im Shop suchenPDF S. 3 |
| 1.57 | Typ H- 60° Hohlstahl 1,65 | 612522 | Im Shop suchenPDF S. 3 |

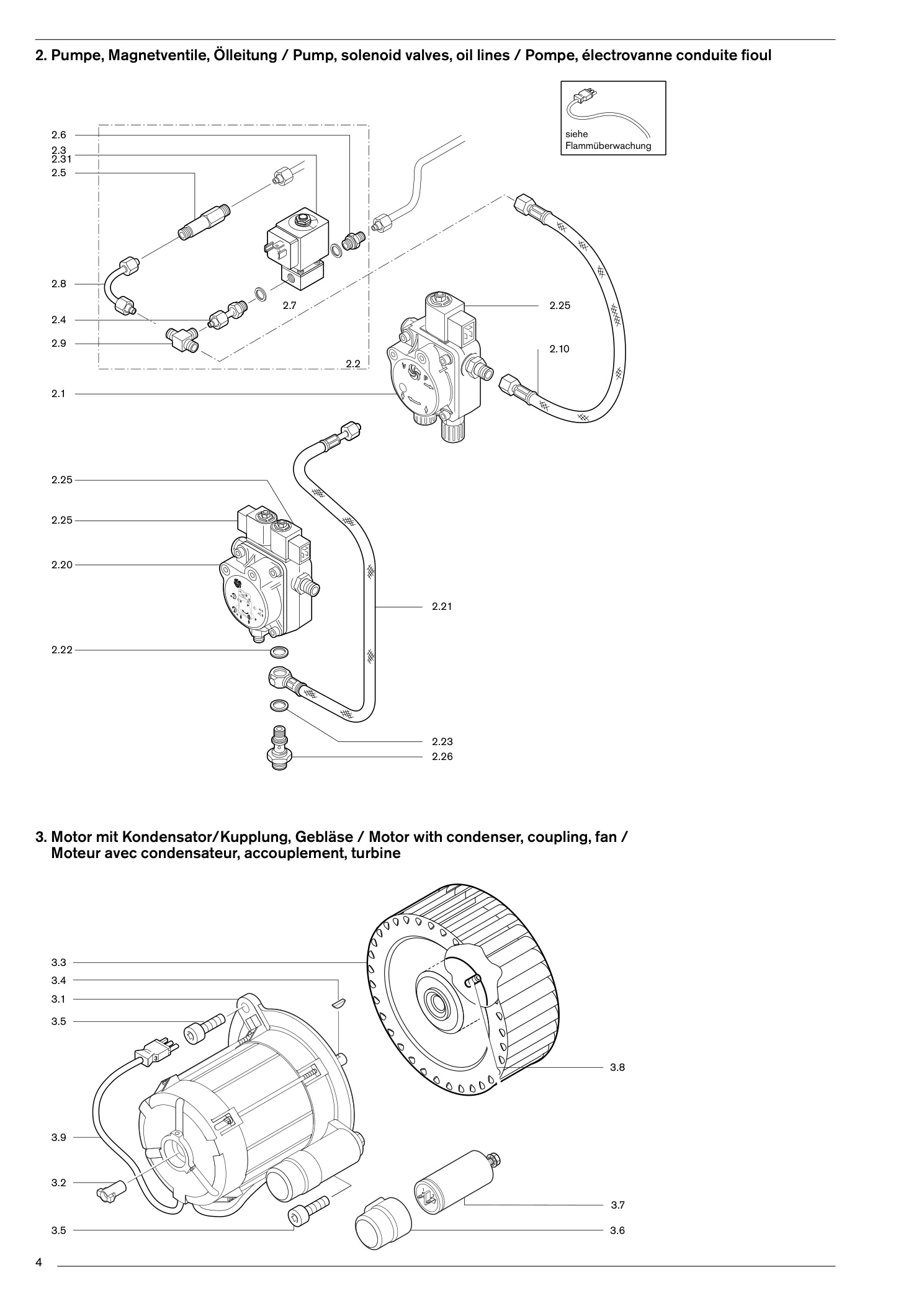

2. Pumpe, Magnetventile, Ölleitung / Pump,
24 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | Pumpe ALV 65 C9609 | 24140306012 | Im Shop suchenPDF S. 5 |
| 2.2 | Magnetventil WL30Z-C, komplett | 24131313012 | Im Shop suchenPDF S. 5 |
| 2.3 | Magnetventil 121Z2323220-230 V, 50 Hz, 240 V, 60 Hz, 9 W | 604480 | Im Shop suchenPDF S. 5 |
| 2.3 | Magnetventil 121Z2323220 V, 60 Hz | 604482 | Im Shop suchenPDF S. 5 |
| 2.3 | Magnetventil 121Z2323110 V, 50 Hz, 115 V, 60 Hz | 604481 | Im Shop suchenPDF S. 5 |
| 2.31 | Magnetspule 483764220-230V, 50 Hz, 240 V, 60 Hz, 9 W | 604453 | Im Shop suchenPDF S. 5 |
| 2.31 | Magnetspule 483764220 V, 60 Hz | 604471 | Im Shop suchenPDF S. 5 |
| 2.31 | Magnetspule 483764110 V, 50 Hz, 115 V, 60 Hz | 604452 | Im Shop suchenPDF S. 5 |
| 2.4 | Einschraubstutzen 6 x G1/8 x 3 | 11135185022 | Im Shop suchenPDF S. 5 |
| 2.5 | Verschraubung M10 x 1 x 57 | 24131013017 | Im Shop suchenPDF S. 5 |
| 2.6 | Verschraubung XGE 6LL mit Blende 0,9 | 25510313077 | Im Shop suchenPDF S. 5 |
| 2.7 | Dichtring, CU A10 x 13,5 DIN 7603 | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.8 | Ölleitung Pumpe-Magnetventil, 6 x 1,0 | 24140306108 | Im Shop suchenPDF S. 5 |
| 2.9 | Verschraubung XT 06-LL | 452104 | Im Shop suchenPDF S. 5 |
| 2.10 | Druckschlauch DN 4, 380 lg | 491130 | Im Shop suchenPDF S. 5 |
| 2.20 | Pumpe AT2V 45 C9602 Ausf. LN | 24131306012 | Im Shop suchenPDF S. 5 |
| 2.21 | Druckschlauch DN 4, 410 lg | 491248 | Im Shop suchenPDF S. 5 |
| 2.22 | Dichtring A10 x 17 x 1,5 | 440018 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.23 | Dichtring A14 x 20 x 1,5 | 440041 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.24 | Filtersatz für Suntec-Pumpe | 601107 | Im Shop suchenPDF S. 5 |
| 2.25 | Magnetspule Suntec 185-254V, 50-60Hz | 604495 | Im Shop suchenPDF S. 5 |
| 2.25 | Magnetspule Suntec 185-254V, 50-60Hz100-127V | 604428 | Im Shop suchenPDF S. 5 |
| 2.26 | Schwenkschraube G1/8 x M12 x 1 | 24131006017 | Im Shop suchenPDF S. 5 |
| 2.27 | Verschlussbutzen 06-LL für Einstrangbetrieb | 24105000022 | Im Shop suchenPDF S. 5 |
3. Motor mit Kondensator/
11 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.1 | Motor ECK 05/A-2230V, 50Hz, 420 W, mit Kondensator | 24031007032 | Im Shop suchenPDF S. 5 |
| 3.1 | Motor ECK 05/A-2110V, 60 Hz, mit Kabel | 23031007012 | Im Shop suchenPDF S. 5 |
| 3.1 | Motor ECK 05/A-2220V, 60 Hz, mit Kabel | 23031007022 | Im Shop suchenPDF S. 5 |
| 3.2 | Steckkupplung | 652135 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 3.3 | Gebläserad, 50-60Hz 180 x 71,6-L S1 | 24131008022 | Im Shop suchenPDF S. 5 |
| 3.4 | Scheibenfeder 4 x 5 DIN 6888 | 490154 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 3.5 | Schraube M8 x 20 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 3.6 | Schutzkappe DN 40 x 40 | 713486 | Im Shop suchenPDF S. 5 |
| 3.7 | Kondensator 12 μF | 713478 | Im Shop suchenPDF S. 5 |
| 3.8 | Gewindestift M8 x 8 für Gebläserad | 420550 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 3.9 | Steckerkabel | 24105012062 | Im Shop suchenPDF S. 5 |

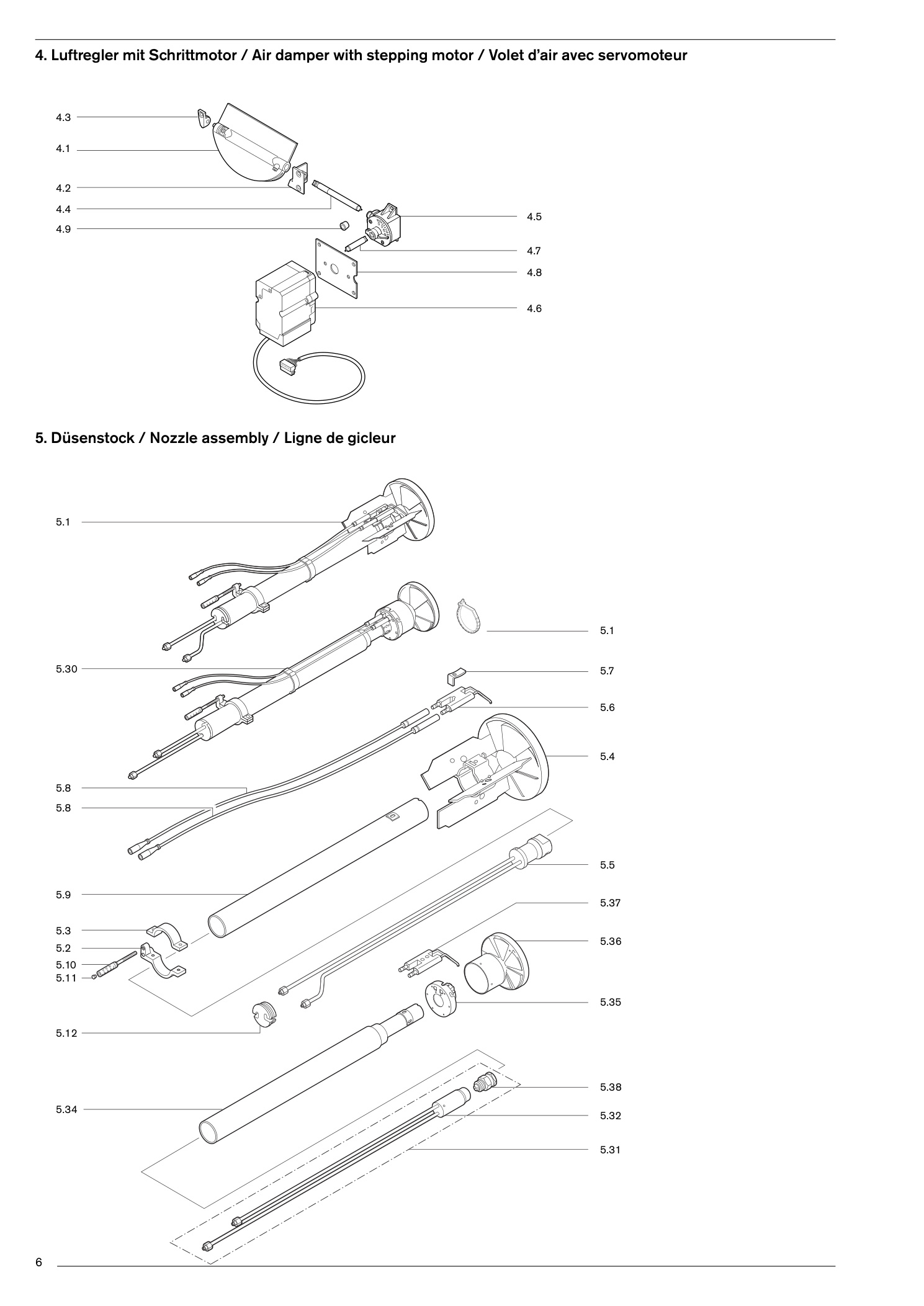

4. Luftregler mit Schrittmotor / Air damper with stepping motor / Volet d’air avec servomoteur
9 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1 | Luftklappe | 24131002162 | Im Shop suchenPDF S. 7 |
| 4.2 | Lager rechts, mit Lagerbuchse | 24121002032 | Im Shop suchenPDF S. 7 |
| 4.3 | Lager links | 24140002037 | Im Shop suchenPDF S. 7 |
| 4.4 | Welle Luftklappe - Winkelgetriebe | 24131002147 | Im Shop suchenPDF S. 7 |
| 4.5 | Winkelgetriebe Feder 2 | 24111002062 | Im Shop suchenPDF S. 7 |
| 4.6 | Schrittmotor STE 4,5 24V B036/6-01LA | 23011002032 | Im Shop suchenPDF S. 7 |
| 4.7 | Welle Winkelgetriebe - Stellantrieb | 24131002157 | Im Shop suchenPDF S. 7 |
| 4.8 | Befestigungsblech für Stellantrieb | 24140002222 | Im Shop suchenPDF S. 7 |
| 4.9 | Führungshülse | 24140002207 | Im Shop suchenPDF S. 7 |
5. Düsenstock
27 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung

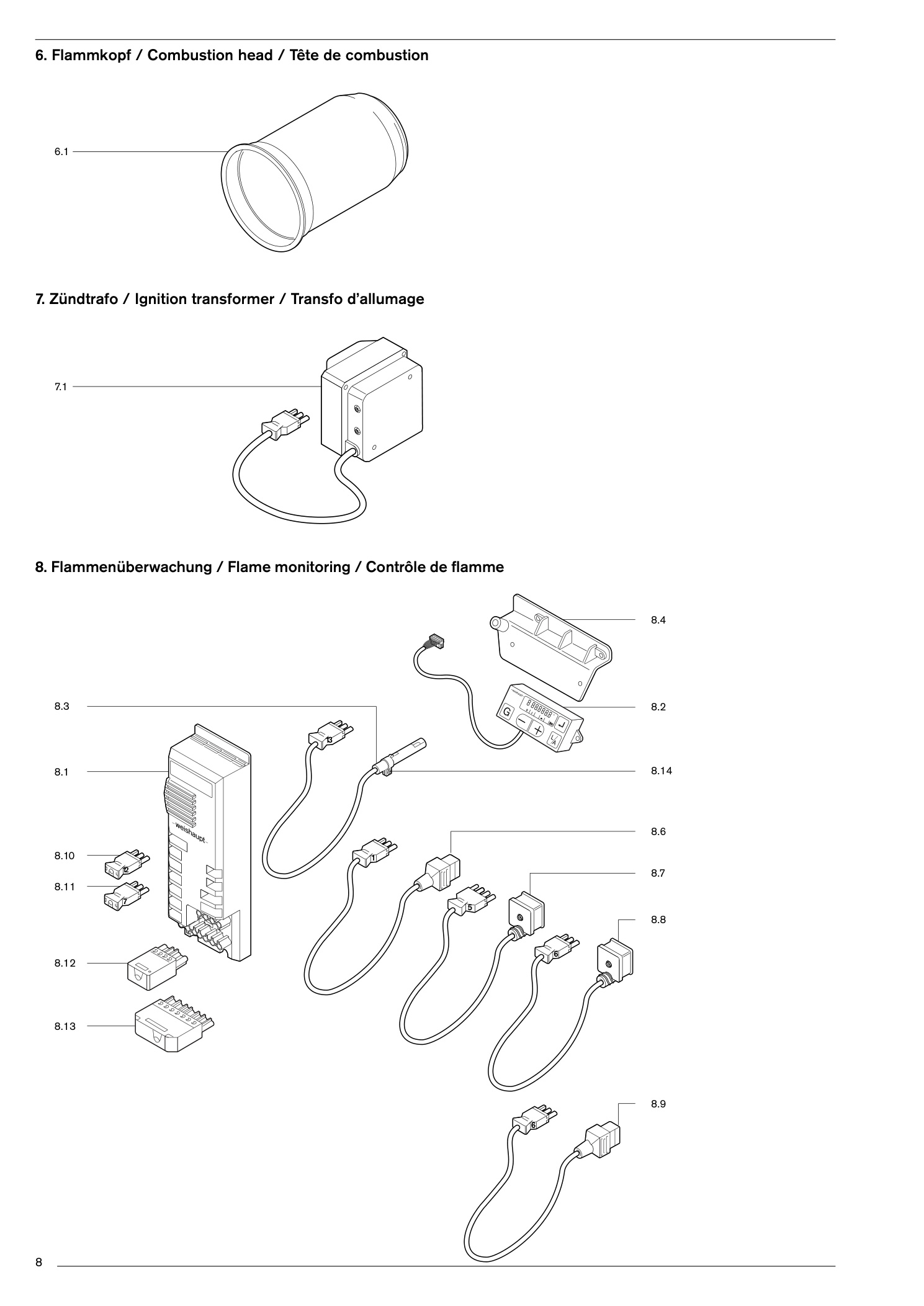

6. Flammkopf
6 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.1 | W30/2 | 24131014012 | Im Shop suchenPDF S. 9 |
| 6.1 | W30/2W30/2 um 100 mm verlängert | 24031014012 | Im Shop suchenPDF S. 9 |
| 6.1 | W30/2W30/2 um 200 mm verlängert | 24031014062 | Im Shop suchenPDF S. 9 |
| 6.1 | W30/2W30/2 um 300 mm verlängert | 24031014072 | Im Shop suchenPDF S. 9 |
| 6.1 | W30/2WL30/4LN | 24131014122 | Im Shop suchenPDF S. 9 |
| 6.1 | W30/2WL30/4LN um 100 mm verlängert | 24031014032 | Im Shop suchenPDF S. 9 |
7. Zündtrafo
2 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1 | Zündgerät W-ZG01V 230V 100VA | 603201 | Im Shop suchenPDF S. 9 |
| 7.1 | Zündgerät W-ZG01V 230V 100VAW-ZG01V 110V 90VA | 603230 | Im Shop suchenPDF S. 9 |
8. Flammenüberwachung
17 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.1 | FeuerungsmanagerW-FM 25 IB 230V | 23030100440 | Im Shop suchenPDF S. 9 |
| 8.1 | FeuerungsmanagerW-FM 25 PO 230V | 23030100460 | Im Shop suchenPDF S. 9 |
| 8.1 | FeuerungsmanagerW-FM 25 IB 120V | 23030100450 | Im Shop suchenPDF S. 9 |
| 8.1 | FeuerungsmanagerW-FM 25 PO 120V | 23030100470 | Im Shop suchenPDF S. 9 |
| 8.2 | ABE für W-FM 20/25 mit 0,58 m Leitung | 600481 | Im Shop suchenPDF S. 9 |
| 8.3 | Flammenfühler QRB4A | 24121012052 | Im Shop suchenPDF S. 9 |
| 8.4 | Befestigungsbügel | 24140012017 | Im Shop suchenPDF S. 9 |
| 8.6 | mit Stecker Nr. 1 Magnetventil Pumpe AL 65 | 24140012052 | Im Shop suchenPDF S. 9 |
| 8.7 | mit Stecker Nr. 5 Magnetventil Stufe 1 | 24140012062 | Im Shop suchenPDF S. 9 |
| 8.8 | mit Stecker Nr. 6 Magnetventil Stufe 2 | 24140012072 | Im Shop suchenPDF S. 9 |
| 8.9 | mit Stecker Nr. 6 Magnetventil Stufe 2 Ausf. LN | 24140012142 | Im Shop suchenPDF S. 9 |
| 8.10 | Nr. 12 3-polig | 24140012082 | Im Shop suchenPDF S. 9 |
| 8.11 | Nr. 7 3-polig | 24140012042 | Im Shop suchenPDF S. 9 |
| 8.12 | ST18/4 | 716546 | Im Shop suchenPDF S. 9 |
| 8.13 | ST18/7 | 716549 | Im Shop suchenPDF S. 9 |
| 8.14 | Bride QRB14 | 600681 | Im Shop suchenPDF S. 9 |
| 8.15 | Brückungsstecker für Ölbetrieb | 716190 | Im Shop suchenPDF S. 9 |
