Weishaupt Brenner WL20-C
Dokument 83032280. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

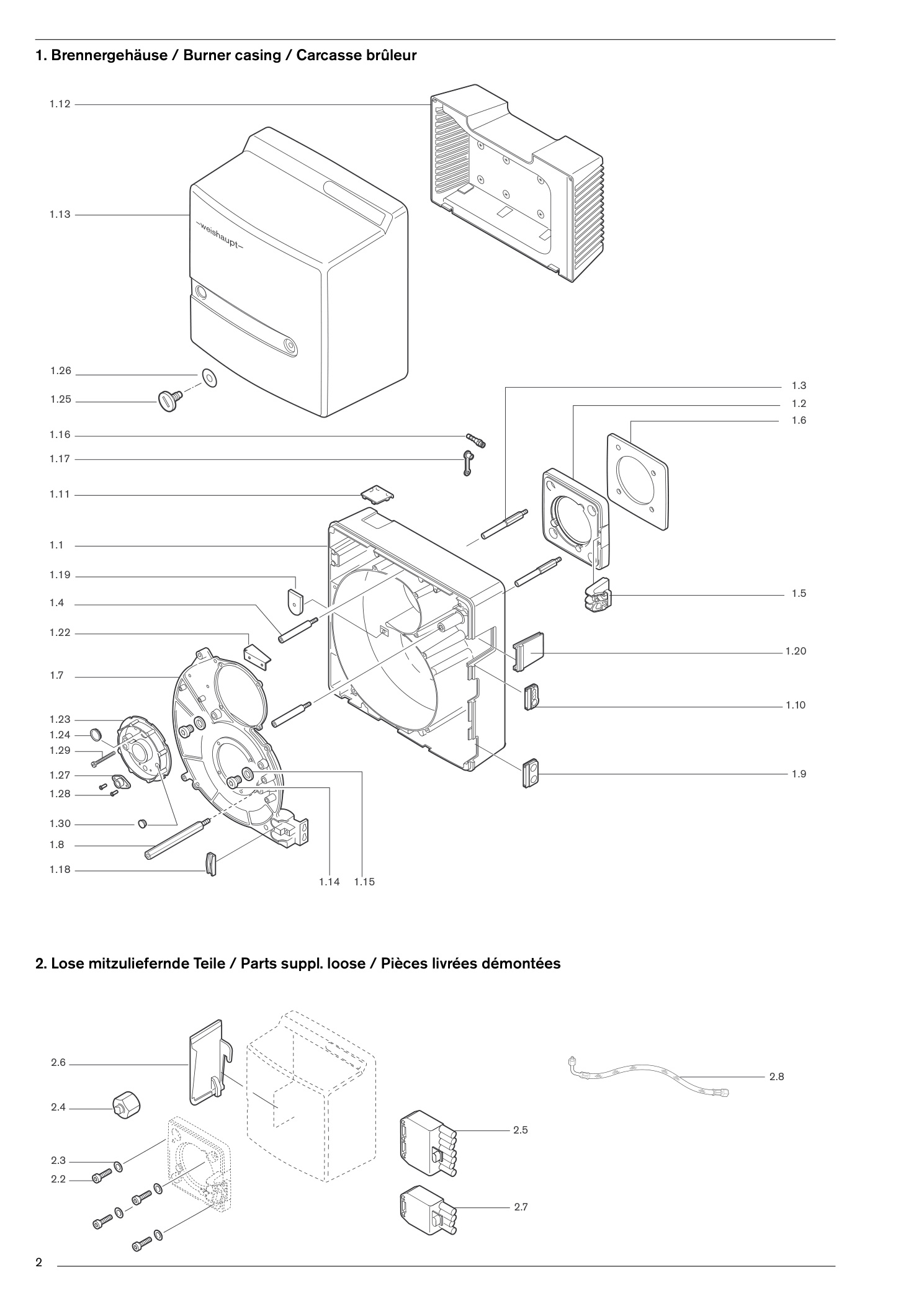

1. Brennergehäuse / Burner casing
30 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.1 | Brennergehäuse mit Zwischenflansch | 24121001012 | Im Shop suchenPDF S. 3 |
| 1.2 | Brennerflansch GD-ALSi9Cu3 | 24121001057 | Im Shop suchenPDF S. 3 |
| 1.3 | Stehbolzen M10x 90 Brennerflansch | 24131001247 | Im Shop suchenPDF S. 3 |
| 1.4 | Schraube M8 Brennergehäuse | 24131001257 | Im Shop suchenPDF S. 3 |
| 1.5 | Tragarm für Serviceposition | 24121001067 | Im Shop suchenPDF S. 3 |
| 1.6 | Flanschdichtung | 24121001107 | Im Shop suchenPDF S. 3 |
| 1.7 | Gehäusedeckel | 24121001227 | Im Shop suchenPDF S. 3 |
| 1.8 | Stehbolzen Abdeckhaube | 24121001207 | Im Shop suchenPDF S. 3 |
| 1.9 | Tülle für Ölschlauchdurchführung | 24140001177 | Im Shop suchenPDF S. 3 |
| 1.10 | Tülle für Anschlusskabel | 24120001247 | Im Shop suchenPDF S. 3 |
| 1.11 | Schauglas an Zeitzählerabdeckung | 24121001197 | Im Shop suchenPDF S. 3 |
| 1.12 | Ansauggehäuse komplett | 24121001082 | Im Shop suchenPDF S. 3 |
| 1.13 | Abdeckhaube komplett ohne Display | 24121001112 | Im Shop suchenPDF S. 3 |
| 1.14 | Schraube G 1/8 A DIN | 908409 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.15 | Dichtring 10 x 13,5X1,5 DIN 7603 | 441033 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.16 | Einschraubstutzen R 1/8 GES6 | 453017 | Im Shop suchenPDF S. 3 |
| 1.17 | Schutzkappe DN 6 SELF 50/2 CF | 23230001047 | Im Shop suchenPDF S. 3 |
| 1.18 | Halter für Ölschlauch u.Kabel | 24140001367 | Im Shop suchenPDF S. 3 |
| 1.19 | Abdeckung an Ansauggehäuse | 24121001187 | Im Shop suchenPDF S. 3 |
| 1.20 | Abdeckung Gehäuse | 24121001177 | Im Shop suchenPDF S. 3 |
| 1.21 | Deckel-Düsenstock komplett | 24121001142 | Im Shop suchenPDF S. 3 |
| 1.22 | Luftleitblech (nur LN) | 24121001217 | Im Shop suchenPDF S. 3 |
| 1.23 | Deckel-Düsenstock | 24121001132 | Im Shop suchenPDF S. 3 |
| 1.24 | Schauglas | 24140001377 | Im Shop suchenPDF S. 3 |
| 1.25 | Schraube M 8 x 15 | 14201301157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.26 | Scheibe 7+0,2x18x0,6 | 430016 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.27 | Flansch QRB4 | 600682 | Im Shop suchenPDF S. 3 |
| 1.28 | Blindniet F 4 x 7,0 | 426316 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.29 | Verstellschraube M 6 x 88 | 24140010097 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.30 | Verschlusstülle | 756159 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
2. Lose mitzuliefernde Teile
9 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | Zubehör-Garnitur | 24121000012 | Im Shop suchenPDF S. 3 |
| 2.2 | Schraube M 8 x 30 DIN 912 8.8 A2G | 402517 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 2.3 | Scheibe 8,4 DIN | 433430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 2.4 | Verschlussbutzen BUZ 06-LL mit Mutter | 24110006012 | Im Shop suchenPDF S. 3 |
| 2.5 | Steckerteil ST18/7 | 716549 | Im Shop suchenPDF S. 3 |
| 2.6 | Abdeckung für Abdeckhaube W20-C WFM05 | 24121001127 | Im Shop suchenPDF S. 3 |
| 2.7 | Steckerteil ST18/4 | 716546 | Im Shop suchenPDF S. 3 |
| 2.8 | Ölschlauch DN4, 1200 mm lang | 491126 | Im Shop suchenPDF S. 3 |
| 2.8 | Ölschlauch DN4, 1200 mm langÖlschlauch DN4, 1200 mm lang diffusionsdicht | 491131 | Im Shop suchenPDF S. 3 |

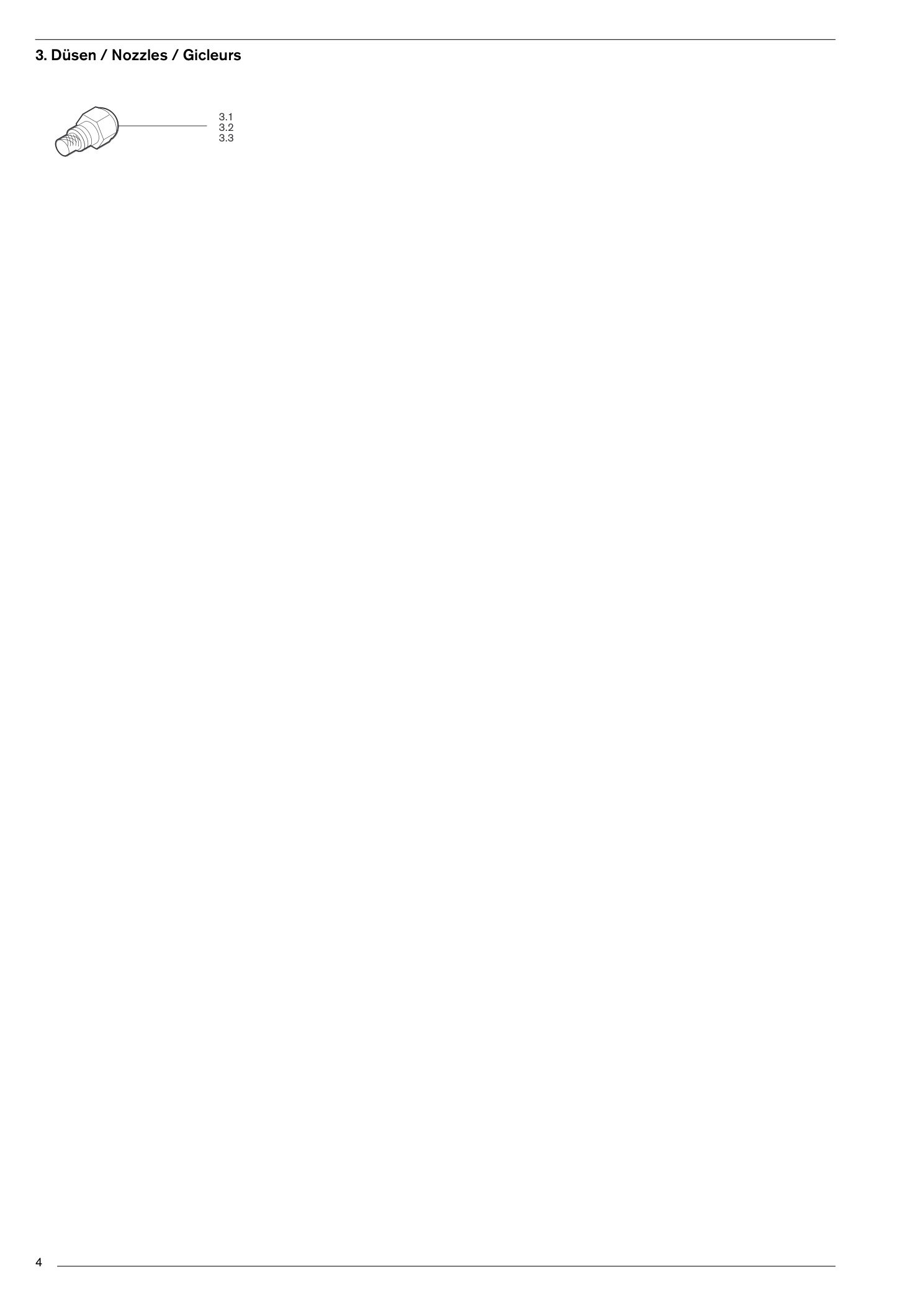

3. Düsen
31 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.1 | Düsen Fabrikat FluidicsSF 60 1,00 GPH | 602072 | Im Shop suchenPDF S. 5 |
| 3.1 | Düsen Fabrikat FluidicsSF 60 1,10 GPH | 602073 | Im Shop suchenPDF S. 5 |
| 3.1 | Düsen Fabrikat FluidicsSF 60 1,25 GPH | 602074 | Im Shop suchenPDF S. 5 |
| 3.1 | Düsen Fabrikat FluidicsSF 60 1,35 GPH | 602075 | Im Shop suchenPDF S. 5 |
| 3.1 | Düsen Fabrikat FluidicsSF 60 1,50 GPH | 602076 | Im Shop suchenPDF S. 5 |
| 3.1 | Düsen Fabrikat FluidicsSF 60 1,65 GPH | 602077 | Im Shop suchenPDF S. 5 |
| 3.1 | Düsen Fabrikat FluidicsSF 60 1,75 GPH | 602078 | Im Shop suchenPDF S. 5 |
| 3.1 | Düsen Fabrikat FluidicsSF 60 2,00 GPH | 602079 | Im Shop suchenPDF S. 5 |
| 3.1 | Düsen Fabrikat FluidicsSF 60 2,25 GPH | 602080 | Im Shop suchenPDF S. 5 |
| 3.1 | Düsen Fabrikat FluidicsSF 60 2,50 GPH | 602081 | Im Shop suchenPDF S. 5 |
| 3.1 | Düsen Fabrikat FluidicsSF 45 2,25 GPH | 602058 | Im Shop suchenPDF S. 5 |
| 3.1 | Düsen Fabrikat FluidicsSF 45 2,50 GPH | 602059 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenH 60 0,60 GPH | 612509 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenH 60 1,10 GPH | 612518 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenH 60 1,25 GPH | 612519 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenH 60 1,35 GPH | 612520 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenH 60 1,50 GPH | 612521 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenH 60 1,65 GPH | 612522 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenH 60 1,75 GPH | 612515 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenH 60 2,00 GPH | 612516 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenS 60 0,60 GPH | 612201 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenS 60 0,65 GPH | 612250 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenS 60 0,75 GPH | 612203 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenS 60 0,85 GPH | 612206 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenS 60 1,00 GPH | 612207 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenS 60 1,25 GPH | 612210 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenS 60 1,35 GPH | 612211 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenS 60 1,50 GPH | 612212 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenS 60 1,75 GPH | 612214 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenS 60 2,00 GPH | 612216 | Im Shop suchenPDF S. 5 |
| 3.2 | Düsen Fabrikat SteinenS 60 2,25 GPH | 612217 | Im Shop suchenPDF S. 5 |

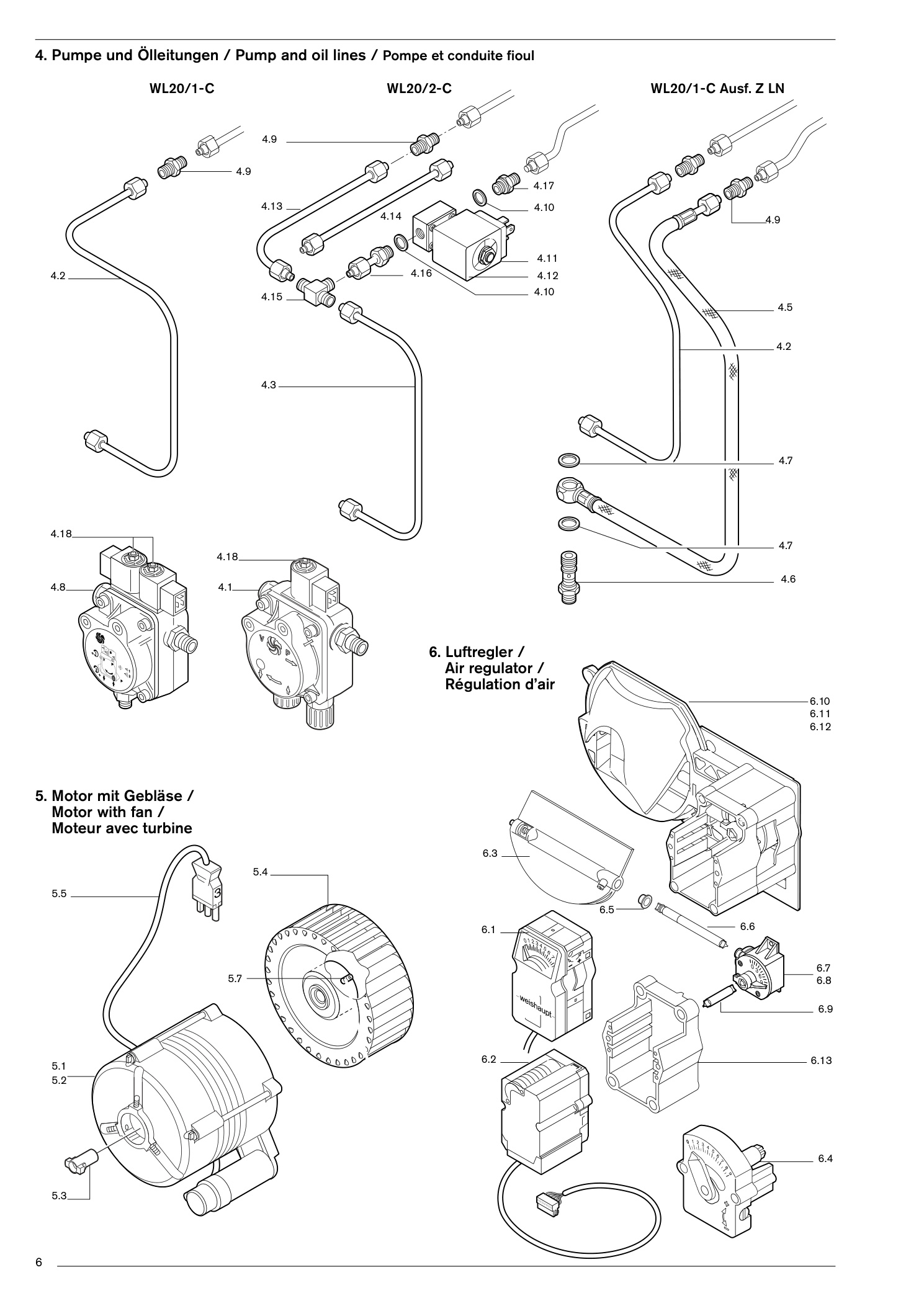

4. Pumpe und Ölleitungen / Pump and oil lines / Pompe et conduite fioul
21 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1 | Pumpe ALEV30C 9300 4P0700R 4-18 bar | 601857 | Im Shop suchenPDF S. 7 |
| 4.2 | Ölleitung | 24121006058 | Im Shop suchenPDF S. 7 |
| 4.3 | Ölleitung Pumpe-Düsenstock | 24121006018 | Im Shop suchenPDF S. 7 |
| 4.5 | Druckschlauch Lecköl | 491247 | Im Shop suchenPDF S. 7 |
| 4.6 | Schwenkschraube R 1/8 / M10 x 1 | 24111006057 | Im Shop suchenPDF S. 7 |
| 4.7 | Dichtring 10 x 14 x 4,0 DIN 7603 Cu | 440037 | Im Shop suchenPDF S. 7 |
| 4.8 | Pumpe AT2 V45C9602 4P0700 | 601865 | Im Shop suchenPDF S. 7 |
| 4.9 | Verschraubung XG04-LL | 452020 | Im Shop suchenPDF S. 7 |
| 4.10 | Dichtring A 10 x 13,5 x 1 DIN 7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 4.11 | Magnetventil 121Z2323, 230V, 50 Hz | 604480 | Im Shop suchenPDF S. 7 |
| 4.12 | Magnetspule 483764, 230V, 50 Hz | 604453 | Im Shop suchenPDF S. 7 |
| 4.13 | Ölleitung 4x1 WL20/2-C-Z | 24121013078 | Im Shop suchenPDF S. 7 |
| 4.13 | Ölleitung 4x1 WL20/2-C-Z4x1 WL20/2-C | 24121013088 | Im Shop suchenPDF S. 7 |
| 4.14 | Ölleitung 4x1 WL20/2-C | 24121013098 | Im Shop suchenPDF S. 7 |
| 4.15 | Verschraubung XT 04-LL | 452117 | Im Shop suchenPDF S. 7 |
| 4.16 | Einschraubstutzen komplett 4 x G 1/8 x 35 | 24121013022 | Im Shop suchenPDF S. 7 |
| 4.17 | Verschraubung mit Blende | 24121013107 | Im Shop suchenPDF S. 7 |
| 4.18 | MagnetspuleAL30, ALE30, AT2 45C, 185-254V | 604495 | Im Shop suchenPDF S. 7 |
| 4.18 | MagnetspuleAL30, ALE30, AT2 45C, 100-127V | 604428 | Im Shop suchenPDF S. 7 |
| 4.19 | Filtersatz Nr. 5 für AL30, ALE30, AT2 45C | 601107 | Im Shop suchenPDF S. 7 |
| 4.20 | Verschlussbutzen 06-LL für Einstrangbetrieb | 24105000022 | Im Shop suchenPDF S. 7 |
5. Motor mit Gebläse
8 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1 | ECK04/A-2 230V 50Hz | 23021007012 | Im Shop suchenPDF S. 7 |
| 5.2 | ECK04/A-2 110V 60Hz | 652167 | Im Shop suchenPDF S. 7 |
| 5.3 | Steckkupplung für Motor | 652135 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 5.4 | Gebläserad 160 x 61,6 S1 50Hz | 24121008032 | Im Shop suchenPDF S. 7 |
| 5.4 | Gebläserad 160 x 61,6 S1 50Hz160 x 61,6 S1 60Hz | 24121008042 | Im Shop suchenPDF S. 7 |
| 5.5 | Steckerkabel | 24105012062 | Im Shop suchenPDF S. 7 |
| 5.6 | Kondensator 8 μF für Motor 230V, 50 Hz | 713476 | Im Shop suchenPDF S. 7 |
| 5.7 | Gewindestift M8 x 8 für Gebläserad | 420550 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
6. Luftregler
14 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.1 | Stellantrieb W-St02/1 220-240V 50-60Hz | 651049 | Im Shop suchenPDF S. 7 |
| 6.1 | Stellantrieb W-St02/1 220-240V 50-60Hz110 V, 60 Hz | 651050 | Im Shop suchenPDF S. 7 |
| 6.2 | Schrittmotor STD 4,5 B0.36/6 4NL (Z) | 651102 | Im Shop suchenPDF S. 7 |
| 6.3 | Luftklappe komplett | 24121002022 | Im Shop suchenPDF S. 7 |
| 6.4 | Handverstellung | 24105002022 | Im Shop suchenPDF S. 7 |
| 6.5 | Lager | 24111002107 | Im Shop suchenPDF S. 7 |
| 6.6 | Welle Luftklappe - Winkelgetriebe | 24121002057 | Im Shop suchenPDF S. 7 |
| 6.7 | Feder 1 (1-stufig) | 24111002052 | Im Shop suchenPDF S. 7 |
| 6.8 | Feder 2 (2-stufig) | 24111002062 | Im Shop suchenPDF S. 7 |
| 6.9 | Welle Winkelgetriebe - Stellantrieb | 24140002157 | Im Shop suchenPDF S. 7 |
| 6.10 | Luftregelung mit Handverstellung | 24121002082 | Im Shop suchenPDF S. 7 |
| 6.11 | Luftregelung mit Feder 1 | 24121002092 | Im Shop suchenPDF S. 7 |
| 6.12 | Luftregelung mit Feder 2 | 24121002072 | Im Shop suchenPDF S. 7 |
| 6.13 | Rahmen | 24121002037 | Im Shop suchenPDF S. 7 |

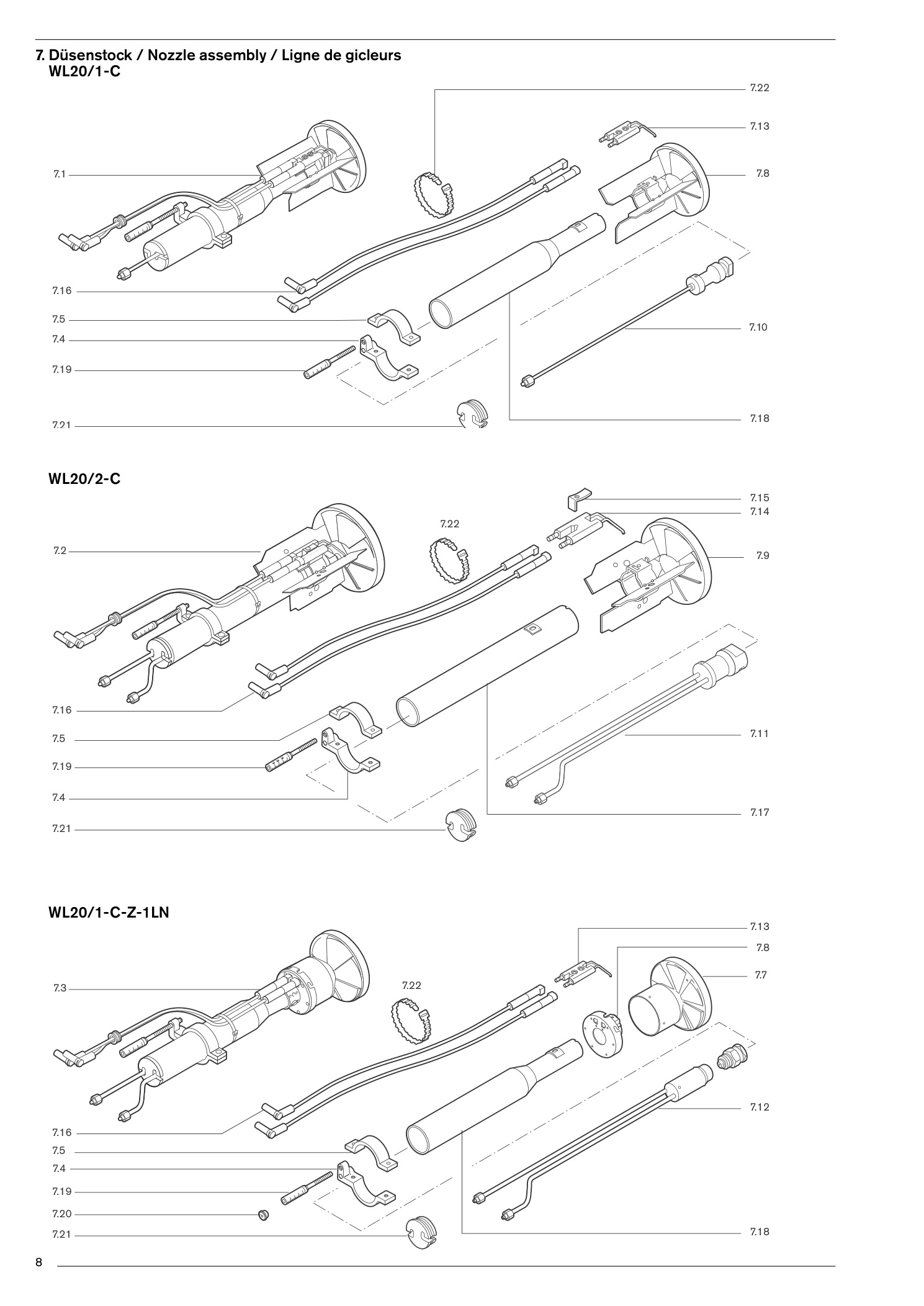

7. Düsenstock
25 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung

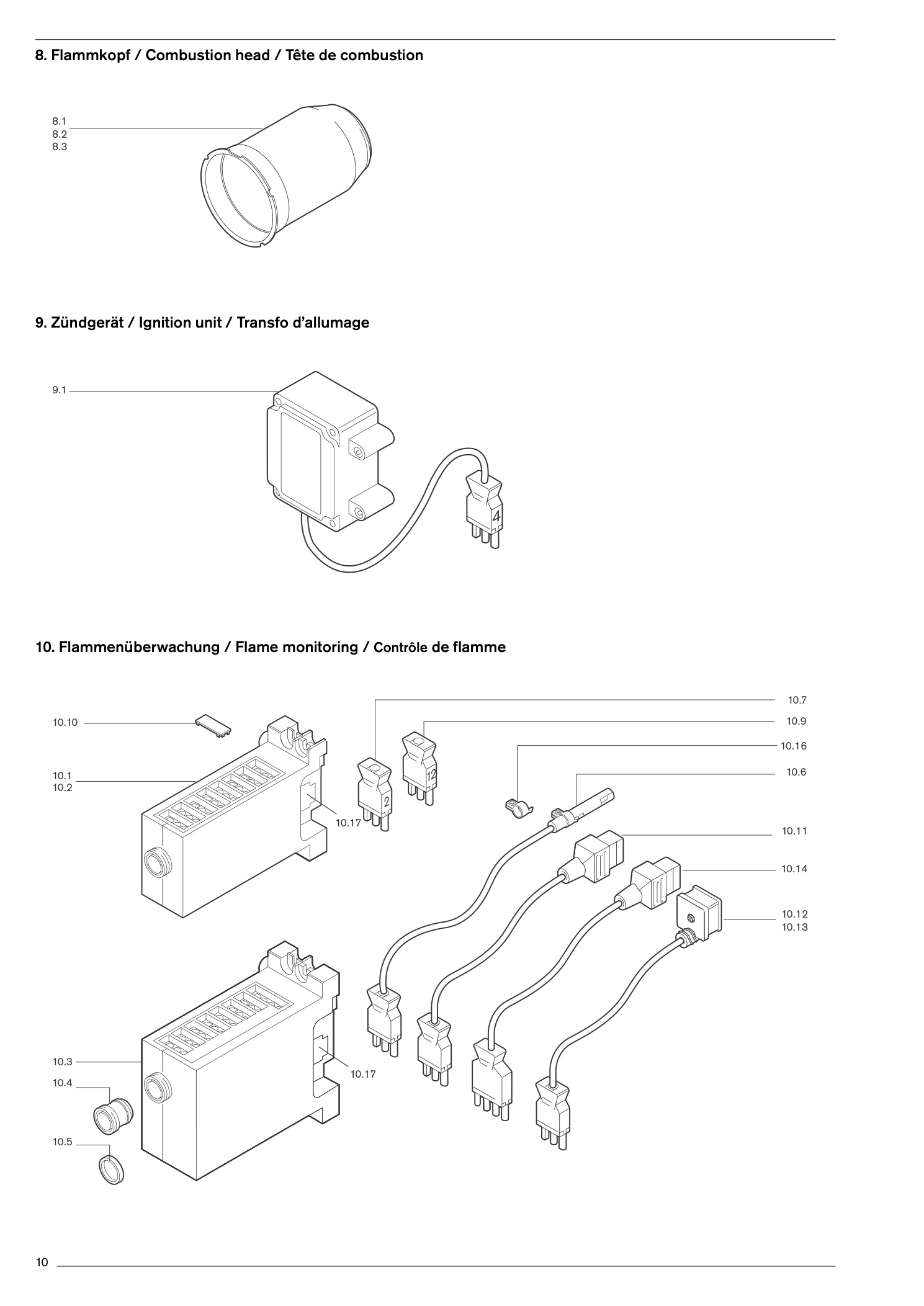

8. Flammkopf
3 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.1 | Flammrohr W20/1-C | 24121014052 | Im Shop suchenPDF S. 11 |
| 8.2 | W20/2-C | 24121014062 | Im Shop suchenPDF S. 11 |
| 8.3 | W20/1-C-1LN | 24121014042 | Im Shop suchenPDF S. 11 |
9. Zündgerät
2 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.1 | Zündgerät W-ZG01V 230V 100VA | 603201 | Im Shop suchenPDF S. 11 |
| 9.2 | W-ZG01V 110V 90VA | 603230 | Im Shop suchenPDF S. 11 |
10. Flammenüberwachung
17 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 10.1 | W-FM05 230V 50-60Hz | 600470 | Im Shop suchenPDF S. 11 |
| 10.2 | W-FM05 110V 50-60Hz | 600471 | Im Shop suchenPDF S. 11 |
| 10.3 | W-FM10 230V 50-60Hz | 600475 | Im Shop suchenPDF S. 11 |
| 10.3 | W-FM10 230V 50-60HzW-FM10 110V 50-60Hz | 600476 | Im Shop suchenPDF S. 11 |
| 10.4 | Entriegelungsknopfverlängerung AGK20.19 | 600357 | Im Shop suchenPDF S. 11 |
| 10.5 | Adapterring 22 x 4 | 600358 | Im Shop suchenPDF S. 11 |
| 10.6 | Flammenfühler QRB4A 1-stufig+2-stufig | 24121012052 | Im Shop suchenPDF S. 11 |
| 10.6 | Flammenfühler QRB4A 1-stufig+2-stufigQRB4B 2-stufig+1LN | 24105012072 | Im Shop suchenPDF S. 11 |
| 10.7 | Zwischenstecker Nr. 2, 3-polig (W-ST) | 24020012012 | Im Shop suchenPDF S. 11 |
| 10.9 | Zwischenstecker Nr. 12, 3-polig WL5 | 24105012032 | Im Shop suchenPDF S. 11 |
| 10.10 | Abdeckclip AGK63 für Feuerungsmanager | 600312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 10.11 | Steckerkabel Nr. 5 MV Stufe 1 W20-C | 24105012052 | Im Shop suchenPDF S. 11 |
| 10.12 | Steckerkabel Nr. 1 MV 2 W20/1-C Ausf. Z | 24121012022 | Im Shop suchenPDF S. 11 |
| 10.13 | Steckerkabel Nr. 1 MV 2 W20/2-C Ausf. Z. | 24121012032 | Im Shop suchenPDF S. 11 |
| 10.14 | Steckerkabel Nr. 5 MV Stufe 1 | 24121012012 | Im Shop suchenPDF S. 11 |
| 10.16 | Bride QRB4 | 600681 | Im Shop suchenPDF S. 11 |
| 10.17 | Feinsicherung 6,3 A, träge | 48301122457 | Im Shop suchenPDF S. 11 |
