Weishaupt Brenner WL10-D
Dokument 83034280. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

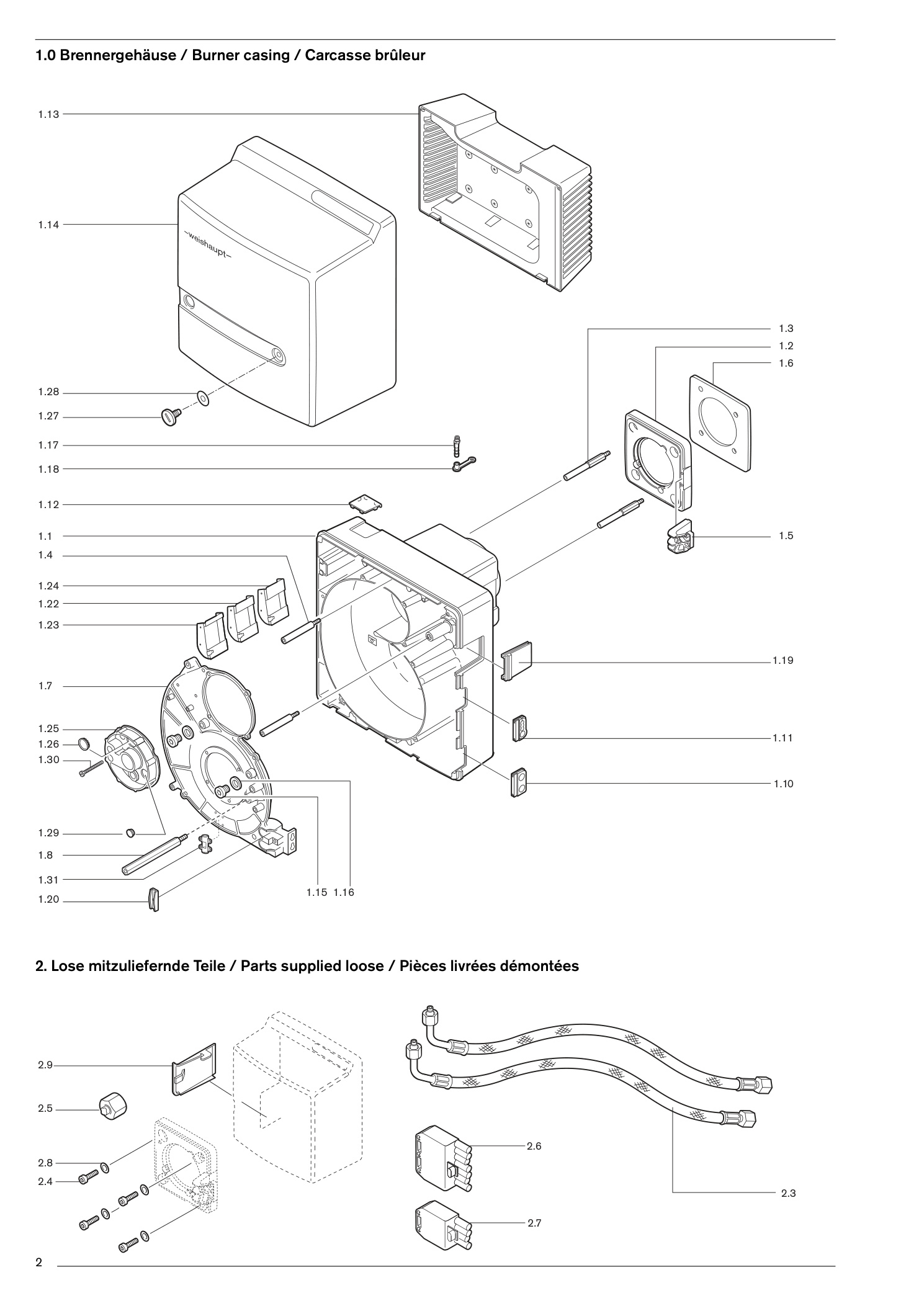

1. Sachgruppe 1
31 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.1 | Brennergehäuse | 24111001307 | Im Shop suchenPDF S. 3 |
| 1.2 | Brennerflansch | 24111001357 | Im Shop suchenPDF S. 3 |
| 1.3 | Stehbolzen für Brennerflansch | 24105001187 | Im Shop suchenPDF S. 3 |
| 1.4 | Schraube M6 für Brennergehäuse | 24111001297 | Im Shop suchenPDF S. 3 |
| 1.5 | Tragarm für Serviceposition | 24111001067 | Im Shop suchenPDF S. 3 |
| 1.6 | Flanschdichtung | 24111001107 | Im Shop suchenPDF S. 3 |
| 1.7 | Gehäusedeckel | 24111001317 | Im Shop suchenPDF S. 3 |
| 1.8 | Stehbolzen Abdeckhaube | 24121001207 | Im Shop suchenPDF S. 3 |
| 1.9 | WTU-S mit WL10-D Servicepos. | 24105001347 | Im Shop suchenPDF S. 3 |
| 1.10 | Tülle für Ölschlauchdurchführung | 24140001177 | Im Shop suchenPDF S. 3 |
| 1.11 | Tülle für Anschlusskabel | 24120001247 | Im Shop suchenPDF S. 3 |
| 1.12 | Schauglas an Zeitzählerabdeckung | 24121001197 | Im Shop suchenPDF S. 3 |
| 1.13 | Ansauggehäuse kompl. | 24111001082 | Im Shop suchenPDF S. 3 |
| 1.14 | Abdeckhaube kpl. mit Schraube | 24111001112 | Im Shop suchenPDF S. 3 |
| 1.15 | Schraube G 1/8 A DIN | 908409 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.16 | Dichtring 10 x 13,5 x 1,5 DIN 7603 | 441033 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.17 | Einschraubstutzen R 1/8 GES6 | 453017 | Im Shop suchenPDF S. 3 |
| 1.18 | Schutzkappe DN 6 SELF 50/2 CF | 23230001047 | Im Shop suchenPDF S. 3 |
| 1.19 | Abdeckung Gehäuse | 24111001177 | Im Shop suchenPDF S. 3 |
| 1.20 | Halter für Ölschlauch | 24140001367 | Im Shop suchenPDF S. 3 |
| 1.21 | WL10-D an WTU-S | 24105001327 | Im Shop suchenPDF S. 3 |
| 1.22 | Luftleitblech WL10/2-D | 24111001267 | Im Shop suchenPDF S. 3 |
| 1.23 | Luftleitblech WL10/1-D-1LN, WL10/2-D-1LN | 24111001287 | Im Shop suchenPDF S. 3 |
| 1.24 | Luftleitblech WL10/3-D | 24111001327 | Im Shop suchenPDF S. 3 |
| 1.25 | Deckel-Düsenstock QRB4 | 24111001342 | Im Shop suchenPDF S. 3 |
| 1.26 | Schauglas | 24140001377 | Im Shop suchenPDF S. 3 |
| 1.27 | Schraube M 8 x 15 | 14201301157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.28 | Scheibe 7+0,2 x 18 x 0,6 | 430016 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.29 | Verschlusstülle | 756159 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.30 | Verstellschraube M 6 x 88 | 24140010097 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.31 | Halter für Serviceposition WTU | 24105001267 | Im Shop suchenPDF S. 3 |
2. Lose mitzuliefernde Teile / Parts supplied loose
10 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | Zubehör-Garnitur Inland WL10 D | 24121000012 | Im Shop suchenPDF S. 3 |
| 2.2 | Zubehör-Garnitur WL10 D-Z | 24121000022 | Im Shop suchenPDF S. 3 |
| 2.3 | Ölschlauch DN 4 1200 lg | 491126 | Im Shop suchenPDF S. 3 |
| 2.3 | Ölschlauch DN 4 1200 lgÖlschlauch DN 4 1200 lg diffusionsdicht | 491131 | Im Shop suchenPDF S. 3 |
| 2.4 | Schraube M 8 X 30 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 2.5 | Verschlussbutzen BUZ 06-LL mit Mutter | 24110006012 | Im Shop suchenPDF S. 3 |
| 2.6 | Steckerteil ST18/7 | 716549 | Im Shop suchenPDF S. 3 |
| 2.7 | Steckerteil ST18/4 | 716546 | Im Shop suchenPDF S. 3 |
| 2.8 | Scheibe 8,4 | 430504 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 2.9 | Abdeckung für Abdeckhaube WL10-D WFM05 | 24121001127 | Im Shop suchenPDF S. 3 |

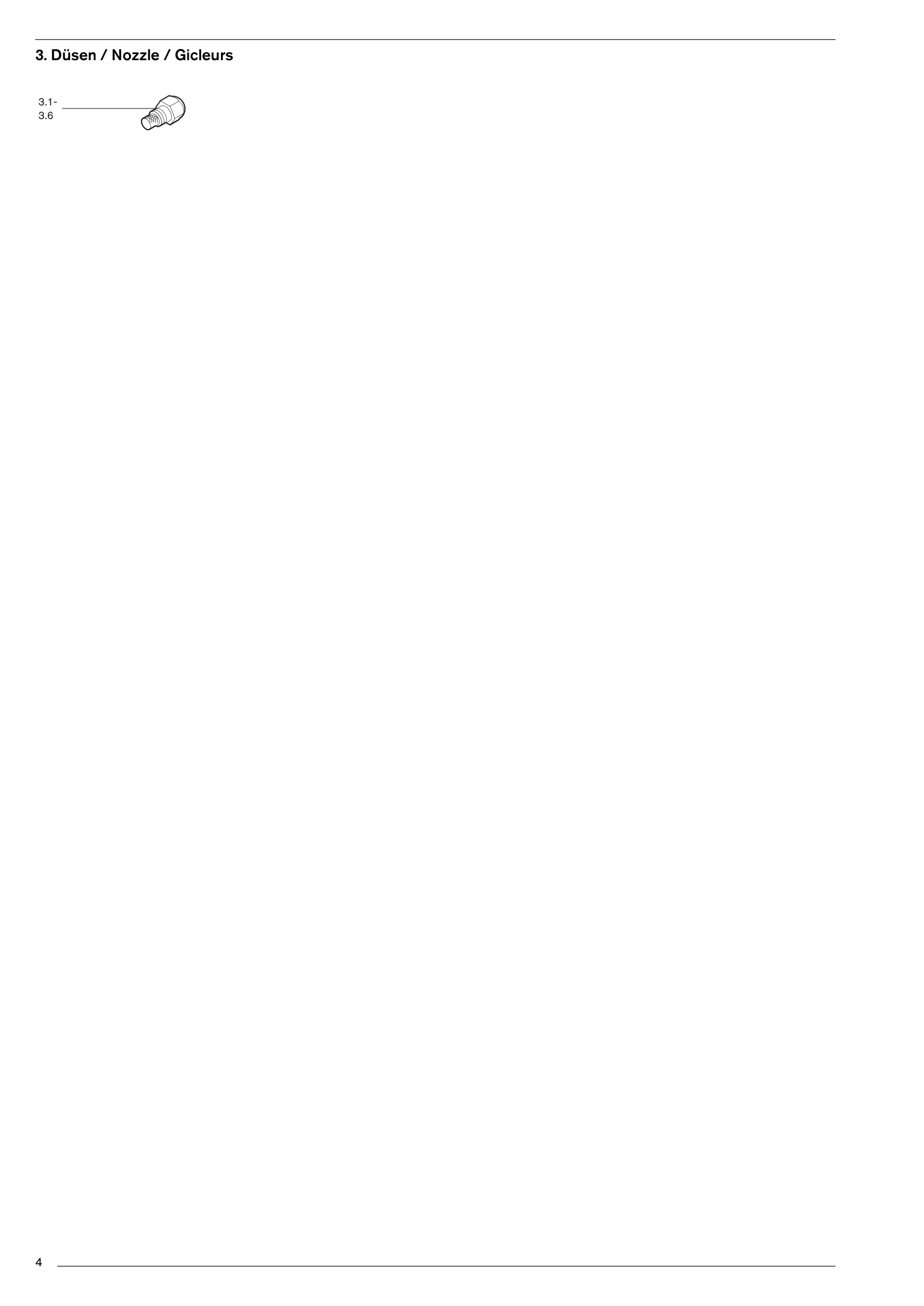

3. Düsen / Nozzle / Gicleurs
64 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.1 | Typ S - 60° Vollstrahl0,60 | 612201 | Im Shop suchenPDF S. 5 |
| 3.1 | Typ S - 60° Vollstrahl0,65 | 612250 | Im Shop suchenPDF S. 5 |
| 3.1 | Typ S - 60° Vollstrahl0,75 | 612203 | Im Shop suchenPDF S. 5 |
| 3.1 | Typ S - 60° Vollstrahl0,85 | 612206 | Im Shop suchenPDF S. 5 |
| 3.1 | Typ S - 60° Vollstrahl1,00 | 612207 | Im Shop suchenPDF S. 5 |
| 3.1 | Typ S - 60° Vollstrahl1,10 | 612208 | Im Shop suchenPDF S. 5 |
| 3.1 | Typ S - 60° Vollstrahl1,25 | 612210 | Im Shop suchenPDF S. 5 |
| 3.1 | Typ S - 60° Vollstrahl1,35 | 612211 | Im Shop suchenPDF S. 5 |
| 3.1 | Typ S - 60° Vollstrahl1,50 | 612212 | Im Shop suchenPDF S. 5 |
| 3.1 | Typ S - 60° Vollstrahl1,65 | 612213 | Im Shop suchenPDF S. 5 |
| 3.1 | Typ S - 60° Vollstrahl1,75 | 612214 | Im Shop suchenPDF S. 5 |
| 3.1 | Typ S - 60° Vollstrahl2,00 | 612216 | Im Shop suchenPDF S. 5 |
| 3.2 | Typ H - 60° Hohlstrahl0,65 | 612512 | Im Shop suchenPDF S. 5 |
| 3.2 | Typ H - 60° Hohlstrahl0,75 | 612513 | Im Shop suchenPDF S. 5 |
| 3.2 | Typ H - 60° Hohlstrahl0,85 | 612514 | Im Shop suchenPDF S. 5 |
| 3.2 | Typ H - 60° Hohlstrahl1,00 | 612517 | Im Shop suchenPDF S. 5 |
| 3.2 | Typ H - 60° Hohlstrahl1,10 | 612518 | Im Shop suchenPDF S. 5 |
| 3.2 | Typ H - 60° Hohlstrahl1,25 | 612519 | Im Shop suchenPDF S. 5 |
| 3.2 | Typ H - 60° Hohlstrahl1,35 | 612520 | Im Shop suchenPDF S. 5 |
| 3.2 | Typ H - 60° Hohlstrahl1,50 | 612521 | Im Shop suchenPDF S. 5 |
| 3.2 | Typ H - 60° Hohlstrahl1,65 | 612522 | Im Shop suchenPDF S. 5 |
| 3.2 | Typ H - 60° Hohlstrahl1,75 | 612515 | Im Shop suchenPDF S. 5 |
| 3.2 | Typ H - 60° Hohlstrahl2,00 | 612516 | Im Shop suchenPDF S. 5 |
| 3.3 | Typ SF - 45° Vollstrahl0,65 | 602706 | Im Shop suchenPDF S. 5 |
| 3.3 | Typ SF - 45° Vollstrahl0,75 | 602060 | Im Shop suchenPDF S. 5 |
| 3.3 | Typ SF - 45° Vollstrahl0,85 | 602061 | Im Shop suchenPDF S. 5 |
| 3.3 | Typ SF - 45° Vollstrahl1,00 | 602062 | Im Shop suchenPDF S. 5 |
| 3.3 | Typ SF - 45° Vollstrahl1,10 | 602063 | Im Shop suchenPDF S. 5 |
| 3.3 | Typ SF - 45° Vollstrahl1,25 | 602064 | Im Shop suchenPDF S. 5 |
| 3.3 | Typ SF - 45° Vollstrahl1,35 | 602065 | Im Shop suchenPDF S. 5 |
| 3.3 | Typ SF - 45° Vollstrahl1,50 | 602066 | Im Shop suchenPDF S. 5 |
| 3.3 | Typ SF - 45° Vollstrahl2,00 | 602069 | Im Shop suchenPDF S. 5 |
| 3.4 | Typ HF - 45° Hohlstrahl0,65 | 602682 | Im Shop suchenPDF S. 5 |
| 3.4 | Typ HF - 45° Hohlstrahl0,75 | 602683 | Im Shop suchenPDF S. 5 |
| 3.4 | Typ HF - 45° Hohlstrahl0,85 | 602684 | Im Shop suchenPDF S. 5 |
| 3.4 | Typ HF - 45° Hohlstrahl1,00 | 602710 | Im Shop suchenPDF S. 5 |
| 3.4 | Typ HF - 45° Hohlstrahl1,10 | 602711 | Im Shop suchenPDF S. 5 |
| 3.4 | Typ HF - 45° Hohlstrahl1,25 | 602713 | Im Shop suchenPDF S. 5 |
| 3.4 | Typ HF - 45° Hohlstrahl1,35 | 602714 | Im Shop suchenPDF S. 5 |
| 3.4 | Typ HF - 45° Hohlstrahl1,50 | 602715 | Im Shop suchenPDF S. 5 |
| 3.4 | Typ HF - 45° Hohlstrahl1,65 | 602716 | Im Shop suchenPDF S. 5 |
| 3.4 | Typ HF - 45° Hohlstrahl1,75 | 602717 | Im Shop suchenPDF S. 5 |
| 3.4 | Typ HF - 45° Hohlstrahl2,00 | 602718 | Im Shop suchenPDF S. 5 |
| 3.5 | Typ SF - 60° Vollstrahl0,75 | 602070 | Im Shop suchenPDF S. 5 |
| 3.5 | Typ SF - 60° Vollstrahl0,85 | 602071 | Im Shop suchenPDF S. 5 |
| 3.5 | Typ SF - 60° Vollstrahl1,00 | 602072 | Im Shop suchenPDF S. 5 |
| 3.5 | Typ SF - 60° Vollstrahl1,10 | 602073 | Im Shop suchenPDF S. 5 |
| 3.5 | Typ SF - 60° Vollstrahl1,25 | 602074 | Im Shop suchenPDF S. 5 |
| 3.5 | Typ SF - 60° Vollstrahl1,35 | 602075 | Im Shop suchenPDF S. 5 |
| 3.5 | Typ SF - 60° Vollstrahl1,50 | 602076 | Im Shop suchenPDF S. 5 |
| 3.5 | Typ SF - 60° Vollstrahl1,65 | 602077 | Im Shop suchenPDF S. 5 |
| 3.5 | Typ SF - 60° Vollstrahl1,75 | 602078 | Im Shop suchenPDF S. 5 |
| 3.5 | Typ SF - 60° Vollstrahl2,00 | 602079 | Im Shop suchenPDF S. 5 |
| 3.6 | Typ HF- 60° Hohlstrahl0,65 | 602722 | Im Shop suchenPDF S. 5 |
| 3.6 | Typ HF- 60° Hohlstrahl0,75 | 602723 | Im Shop suchenPDF S. 5 |
| 3.6 | Typ HF- 60° Hohlstrahl0,85 | 602724 | Im Shop suchenPDF S. 5 |
| 3.6 | Typ HF- 60° Hohlstrahl1,00 | 602728 | Im Shop suchenPDF S. 5 |
| 3.6 | Typ HF- 60° Hohlstrahl1,10 | 602729 | Im Shop suchenPDF S. 5 |
| 3.6 | Typ HF- 60° Hohlstrahl1,25 | 602730 | Im Shop suchenPDF S. 5 |
| 3.6 | Typ HF- 60° Hohlstrahl1,35 | 602731 | Im Shop suchenPDF S. 5 |
| 3.6 | Typ HF- 60° Hohlstrahl1,50 | 602732 | Im Shop suchenPDF S. 5 |
| 3.6 | Typ HF- 60° Hohlstrahl1,65 | 602733 | Im Shop suchenPDF S. 5 |
| 3.6 | Typ HF- 60° Hohlstrahl1,75 | 602734 | Im Shop suchenPDF S. 5 |
| 3.6 | Typ HF- 60° Hohlstrahl2,00 | 602735 | Im Shop suchenPDF S. 5 |

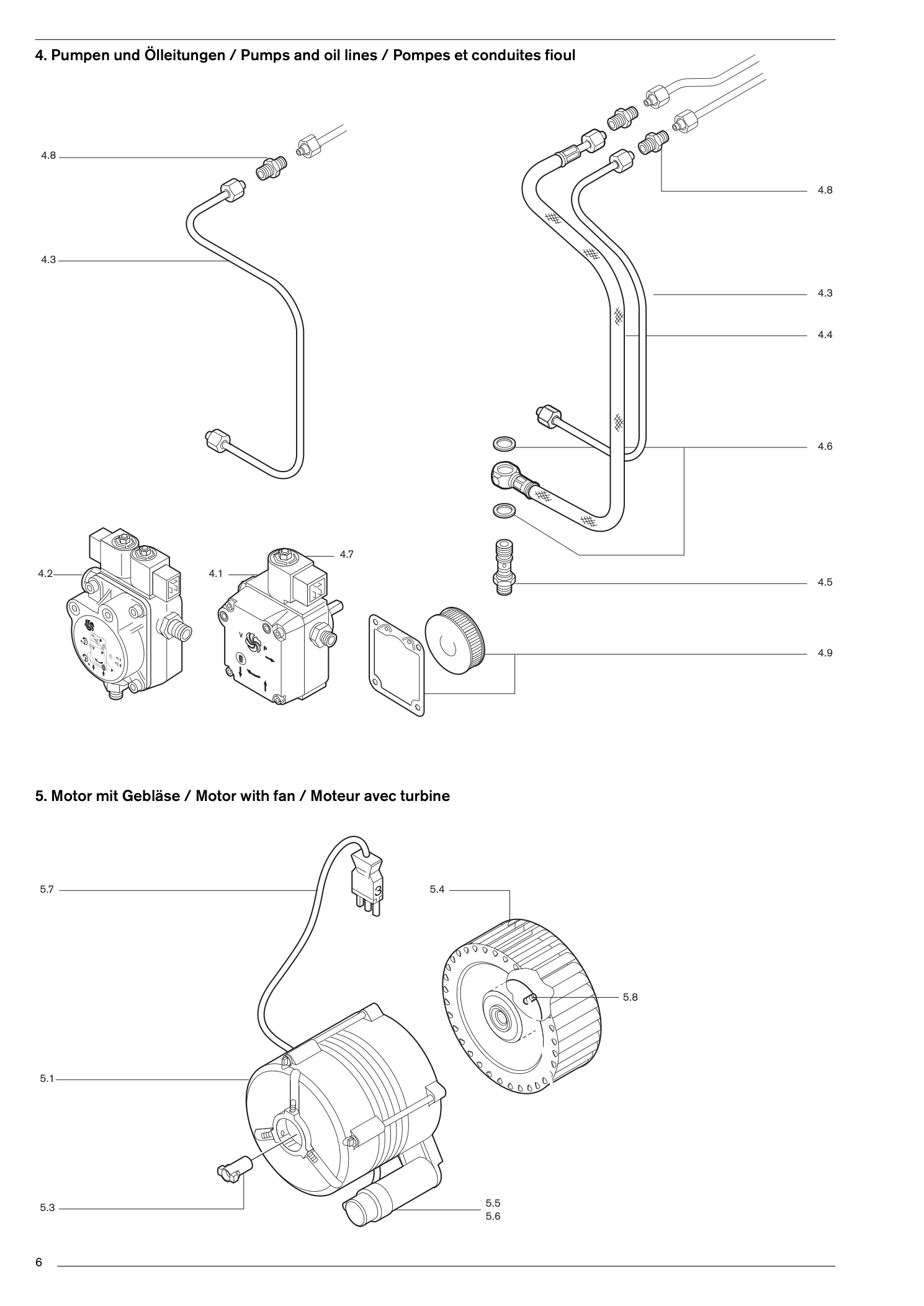

4. Pumpen und Ölleitungen / Pumps and oil lines / Pompes et conduites fioul
14 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1 | Pumpe ALVE30C 9300 4P0700R 4-8 bar | 601857 | Im Shop suchenPDF S. 7 |
| 4.2 | Pumpe AT2V 45 C 9602 4P0700 | 601865 | Im Shop suchenPDF S. 7 |
| 4.3 | Ölleitung WL10/2-D Pumpe Düsenstock | 24111006018 | Im Shop suchenPDF S. 7 |
| 4.3 | Ölleitung WL10/2-D Pumpe DüsenstockWL10/2-D-WTU Pumpe Düsenstock | 24111006028 | Im Shop suchenPDF S. 7 |
| 4.3 | Ölleitung WL10/2-D Pumpe DüsenstockWL10/LN-WTU Pumpe Düsenstock Vorl. | 24111006048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 4.3 | Ölleitung WL10/2-D Pumpe DüsenstockWL10/LN Pumpe Düsensock Vorlauf | 24111006038 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 4.4 | Druckschlauch Lecköl | 491247 | Im Shop suchenPDF S. 7 |
| 4.5 | Schwenkschraube R1/8 / M10 x 1 | 24111006057 | Im Shop suchenPDF S. 7 |
| 4.6 | Dichtring A 10 x 14 x 4,0 DIN 7603 | 440037 | Im Shop suchenPDF S. 7 |
| 4.7 | Magnetspule 185 - 254 V, 50-60 Hz | 604495 | Im Shop suchenPDF S. 7 |
| 4.7 | Magnetspule 185 - 254 V, 50-60 Hz100 - 127 V, 50-60 Hz | 604428 | Im Shop suchenPDF S. 7 |
| 4.8 | Verschraubung XG 04-LL | 452020 | Im Shop suchenPDF S. 7 |
| 4.9 | Filtersatz mit Deckeldichtung für Pos. 4.1 4.2 | 601107 | Im Shop suchenPDF S. 7 |
| 4.10 | Verschlussbutzen 06-LL für Einstrangbetrieb | 24105000022 | Im Shop suchenPDF S. 7 |
5. Motor mit Gebläse WL10-D
13 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1 | Motor ECK03/H-2 230V 50Hz | 652110 | Im Shop suchenPDF S. 7 |
| 5.1 | Motor ECK03/H-2 230V 50HzECK03/H-2 220V 60Hz | 652111 | Im Shop suchenPDF S. 7 |
| 5.1 | Motor ECK03/H-2 230V 50HzECK03/H-2 110V 60Hz | 652112 | Im Shop suchenPDF S. 7 |
| 5.2 | Motor ECK02/H-2/2 230V 50Hz für WTU | 652096 | Im Shop suchenPDF S. 7 |
| 5.3 | Steckkupplung für Brennermotor | 652135 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 5.4 | Gebläserad 157 x 47-L S1 50Hz | 24111008042 | Im Shop suchenPDF S. 7 |
| 5.4 | Gebläserad 157 x 47-L S1 50Hz146 x 42-L S1 60Hz | 24111008052 | Im Shop suchenPDF S. 7 |
| 5.5 | Kondensator5 μF für ECK 03/H 230V 50 Hz | 713474 | Im Shop suchenPDF S. 7 |
| 5.5 | Kondensator4 μF für ECK 03/F 220 V 60 Hz | 713473 | Im Shop suchenPDF S. 7 |
| 5.5 | Kondensator12 μF für ECK 03/F 110 V 60 Hz | 713478 | Im Shop suchenPDF S. 7 |
| 5.6 | Kondensator 4 μF für ECK 02/H | 713473 | Im Shop suchenPDF S. 7 |
| 5.7 | Steckerkabel Nr. 3 | 24105012062 | Im Shop suchenPDF S. 7 |
| 5.8 | Gewindestift M6 x 8 für Geläserad | 420549 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |

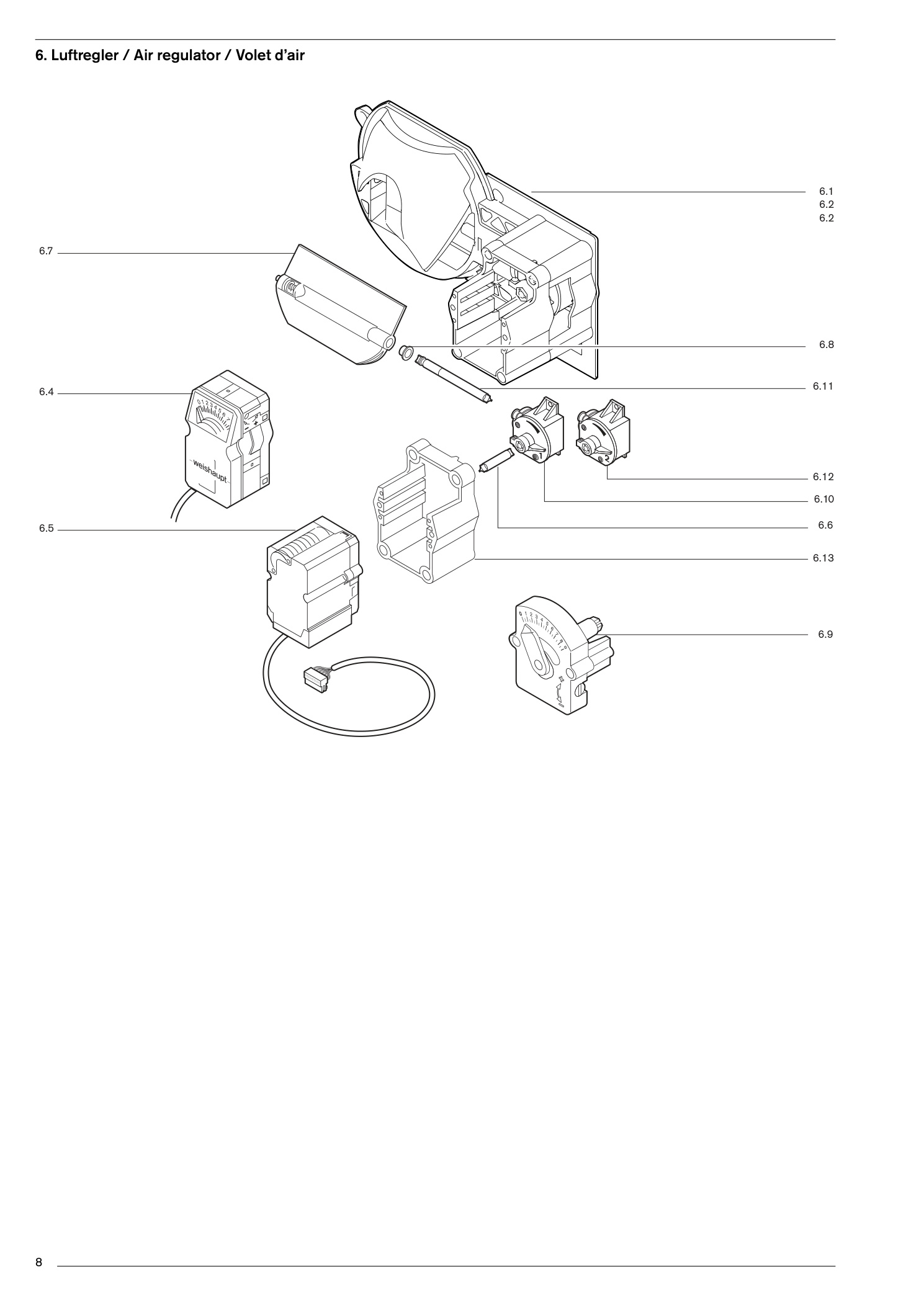

6. Luftregler / Air regulator / Volet d’air
14 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.1 | Luftregler Feder 1 Winkelgetriebe | 24111002082 | Im Shop suchenPDF S. 9 |
| 6.2 | Luftregler mit Handverst. W10D Feder 1 | 24111002072 | Im Shop suchenPDF S. 9 |
| 6.3 | Luftregler WL10-D-Z Feder 2 Winkelgetriebe | 24111002092 | Im Shop suchenPDF S. 9 |
| 6.4 | Stellantrieb W-St02/2 220-240V 50Hz | 651049 | Im Shop suchenPDF S. 9 |
| 6.4 | Stellantrieb W-St02/2 220-240V 50Hz110 V 60 Hz | 651050 | Im Shop suchenPDF S. 9 |
| 6.5 | Schrittmotor STD 4,5 24V B0.36/6 4NL | 651102 | Im Shop suchenPDF S. 9 |
| 6.6 | Welle Winkelgetriebe - Stellantrieb | 24140002157 | Im Shop suchenPDF S. 9 |
| 6.7 | Luftklappe komplett | 24111002102 | Im Shop suchenPDF S. 9 |
| 6.8 | Lager für Luftklappenwelle | 24111002107 | Im Shop suchenPDF S. 9 |
| 6.9 | Handverstellung | 24105002022 | Im Shop suchenPDF S. 9 |
| 6.10 | Winkelgetriebe Feder 1 | 24111002052 | Im Shop suchenPDF S. 9 |
| 6.11 | Welle Luftklappe - Winkelgetriebe | 24121002057 | Im Shop suchenPDF S. 9 |
| 6.12 | Winkelgetriebe Feder 2 | 24111002062 | Im Shop suchenPDF S. 9 |
| 6.13 | Rahmen | 24121002037 | Im Shop suchenPDF S. 9 |

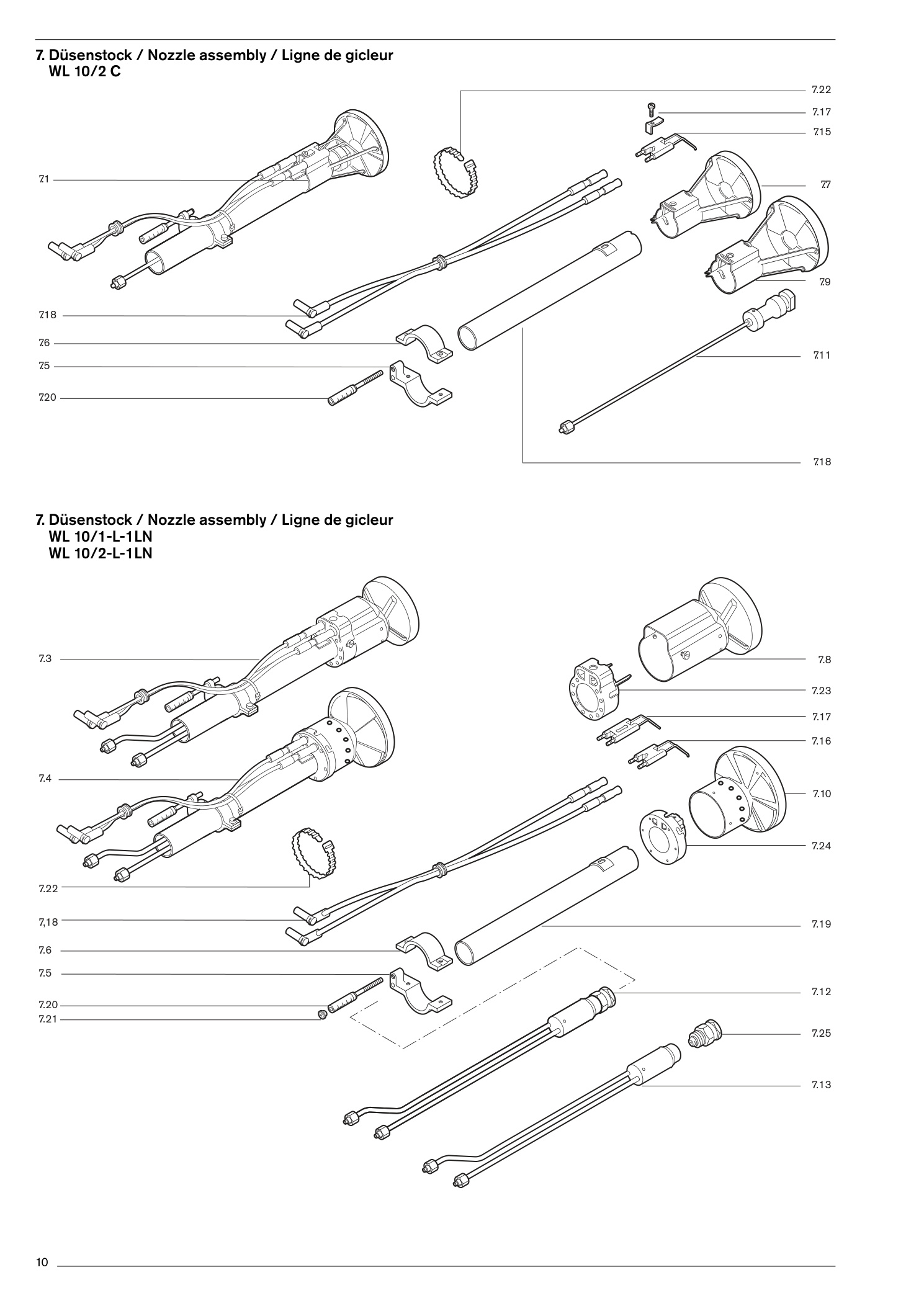

7. Düsenstock
28 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1 | Düsenstock WL10/2-D | 24111010020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 7.2 | Düsenstock WL10/3-D | 24111010030 | Im Shop suchenPDF S. 11 |
| 7.3 | Düsenstock WL10/1-D Ausf. 1LN | 24111010040 | Im Shop suchenPDF S. 11 |
| 7.4 | Düsenstock WL10/2-D Ausf. 1LN | 24111010050 | Im Shop suchenPDF S. 11 |
| 7.5 | Stellhebel Unterteil | 24111010067 | Im Shop suchenPDF S. 11 |
| 7.6 | Stellhebel Oberteil | 24111010077 | Im Shop suchenPDF S. 11 |
| 7.7 | Stauscheibe kpl. D74 WL10 2-D | 24111014042 | Im Shop suchenPDF S. 11 |
| 7.8 | Stauscheibe kpl. D66 WL10/1-D Ausf. 1LN | 24111014062 | Im Shop suchenPDF S. 11 |
| 7.9 | Stauscheibe kpl. WL10/3-D | 24111014072 | Im Shop suchenPDF S. 11 |
| 7.10 | Stauscheibe kpl. D74 WL10/2-D Ausf. 1LN | 24111014092 | Im Shop suchenPDF S. 11 |
| 7.11 | Düsenkopf kpl. WL10-D | 24111010052 | Im Shop suchenPDF S. 11 |
| 7.12 | Düsenkopf WL10-D Ausf. LN komplett | 24111010092 | Im Shop suchenPDF S. 11 |
| 7.13 | Düsenkopf WL10-D LN mit Ölleitung | 24111010082 | Im Shop suchenPDF S. 11 |
| 7.14 | Zündelektrode WL10/1-D Ausf. 1LN | 24110010017 | Im Shop suchenPDF S. 11 |
| 7.15 | Zündelektrode WL10/2-D / WL10/3-D | 24105010137 | Im Shop suchenPDF S. 11 |
| 7.16 | Zündelektrode WL10/2-D Ausf. 1LN | 24120014527 | Im Shop suchenPDF S. 11 |
| 7.17 | Spannfeder | 14201310247 | Im Shop suchenPDF S. 11 |
| 7.18 | Zündleitung 380 mm lang | 24111011032 | Im Shop suchenPDF S. 11 |
| 7.18 | Zündleitung 380 mm lang480 mm lang | 24011011042 | Im Shop suchenPDF S. 11 |
| 7.18 | Zündleitung 380 mm lang540 mm lang | 24011011052 | Im Shop suchenPDF S. 11 |
| 7.18 | Zündleitung 380 mm lang640 mm lang | 24011011062 | Im Shop suchenPDF S. 11 |
| 7.19 | Führungsrohr mit Anschlag | 24111010012 | Im Shop suchenPDF S. 11 |
| 7.20 | Anzeigebolzen M6 x 90 | 24111010097 | Im Shop suchenPDF S. 11 |
| 7.21 | Stopfen 5,25 natur | 24111010087 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 7.22 | Wiederöffnungsband 4,8 x | 196794 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 7.23 | Zündelektrodenhalter komplett | 24110014122 | Im Shop suchenPDF S. 11 |
| 7.24 | Zündelektrodenhalter komplett | 24120014562 | Im Shop suchenPDF S. 11 |
| 7.25 | Düsenabschluss-Set | 24010010052 | Im Shop suchenPDF S. 11 |
8. Flammkopf
6 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.1 | Flammrohr W10/2-D | 24111014022 | Im Shop suchenPDF S. 13 |
| 8.2 | Flammrohr W10/3-D | 24111014032 | Im Shop suchenPDF S. 13 |
| 8.3 | Flammrohr W10/1-D-1LN | 24111014052 | Im Shop suchenPDF S. 13 |
| 8.4 | Flammrohr W10/2-D-1LN | 24111014082 | Im Shop suchenPDF S. 13 |
| 8.5 | Flammkopfaufsatz WL10/1-D | 24120014502 | Im Shop suchenPDF S. 13 |
| 8.5 | Flammkopfaufsatz WL10/1-DWL10/2-D | 24120014512 | Im Shop suchenPDF S. 13 |

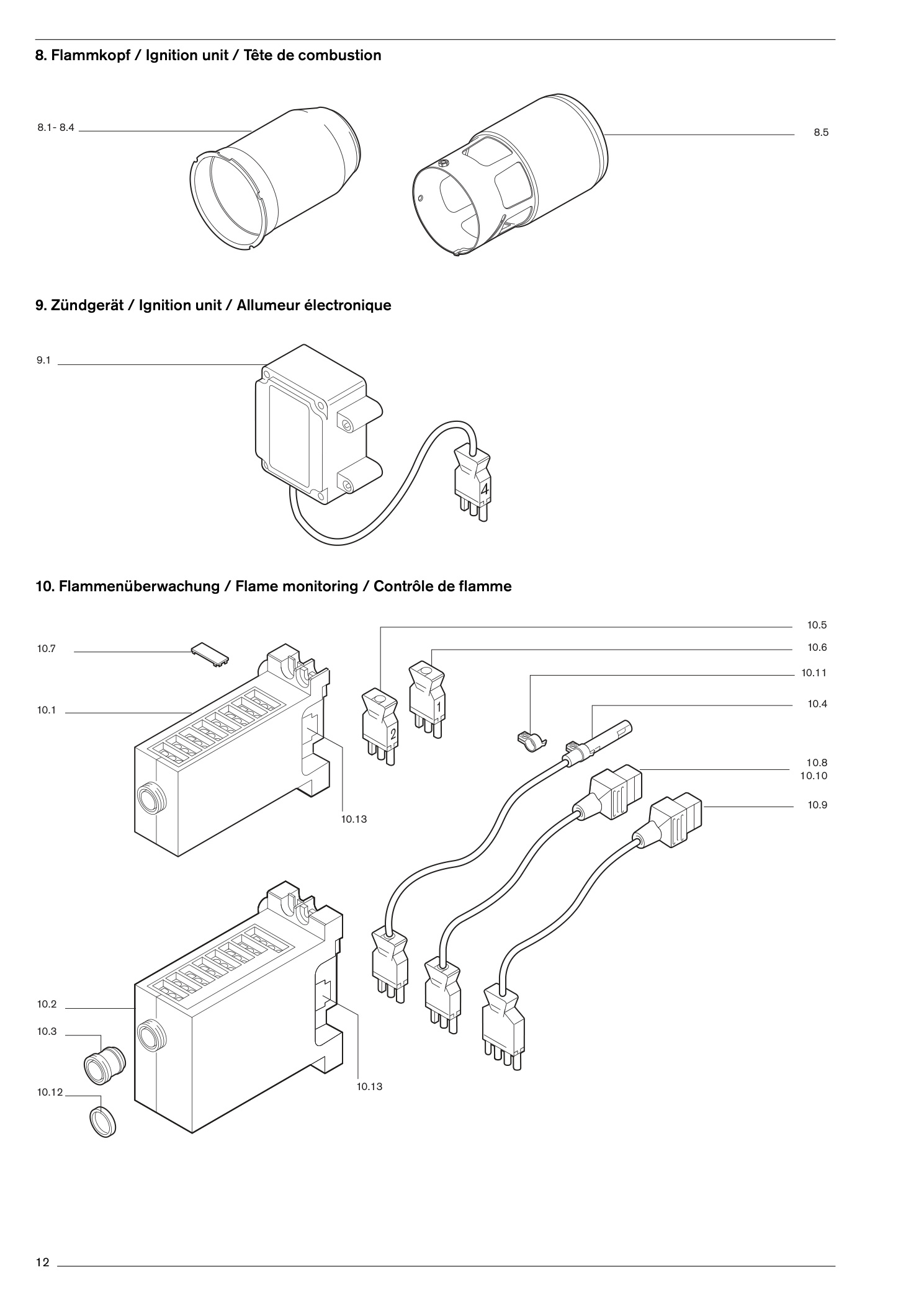

9. Zündgerät
2 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.1 | Zündgerät W-ZG01V 230V 100VA | 603201 | Im Shop suchenPDF S. 13 |
| 9.1 | Zündgerät W-ZG01V 230V 100VAW-ZG01V 110V 90VA | 603230 | Im Shop suchenPDF S. 13 |
10. Flammenüberwachung
15 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 10.1 | Feuerungsmanager W-FM05 230V 50-60Hz | 600470 | Im Shop suchenPDF S. 13 |
| 10.1 | Feuerungsmanager W-FM05 230V 50-60HzW-FM05 110V 50-60Hz | 600471 | Im Shop suchenPDF S. 13 |
| 10.2 | Feuerungsmanager W-FM10 230V 50-60Hz | 600475 | Im Shop suchenPDF S. 13 |
| 10.2 | Feuerungsmanager W-FM10 230V 50-60HzW-FM10 110V 50-60Hz | 600476 | Im Shop suchenPDF S. 13 |
| 10.3 | Entriegelungsknopfverlängerung AGK20.19 | 600357 | Im Shop suchenPDF S. 13 |
| 10.4 | Flammenfühler QRB4B | 24105012072 | Im Shop suchenPDF S. 13 |
| 10.5 | Zwischenstecker Nr.2, 3-polig (W-ST) | 24020012012 | Im Shop suchenPDF S. 13 |
| 10.6 | Zwischenstecker Nr.12, 3-polig | 24105012032 | Im Shop suchenPDF S. 13 |
| 10.7 | Abdeckclip AGK63 für Feuerungsmanager | 600312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 10.8 | Steckerkabel Nr.5 3-polig | 24105012052 | Im Shop suchenPDF S. 13 |
| 10.9 | Steckerkabel Nr. 5 MV Stufe 1 | 24121012012 | Im Shop suchenPDF S. 13 |
| 10.10 | Steckerkabel Nr. 1 MV 2 | 24121012022 | Im Shop suchenPDF S. 13 |
| 10.11 | Bride QRB4 | 600681 | Im Shop suchenPDF S. 13 |
| 10.12 | Adapterring | 600358 | Im Shop suchenPDF S. 13 |
| 10.13 | Feinsicherung 6,3A IEC | 127483 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
