Weishaupt Brenner WKmono-GL80 Ausf. ZM-R-NR
Dokument 83226380. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

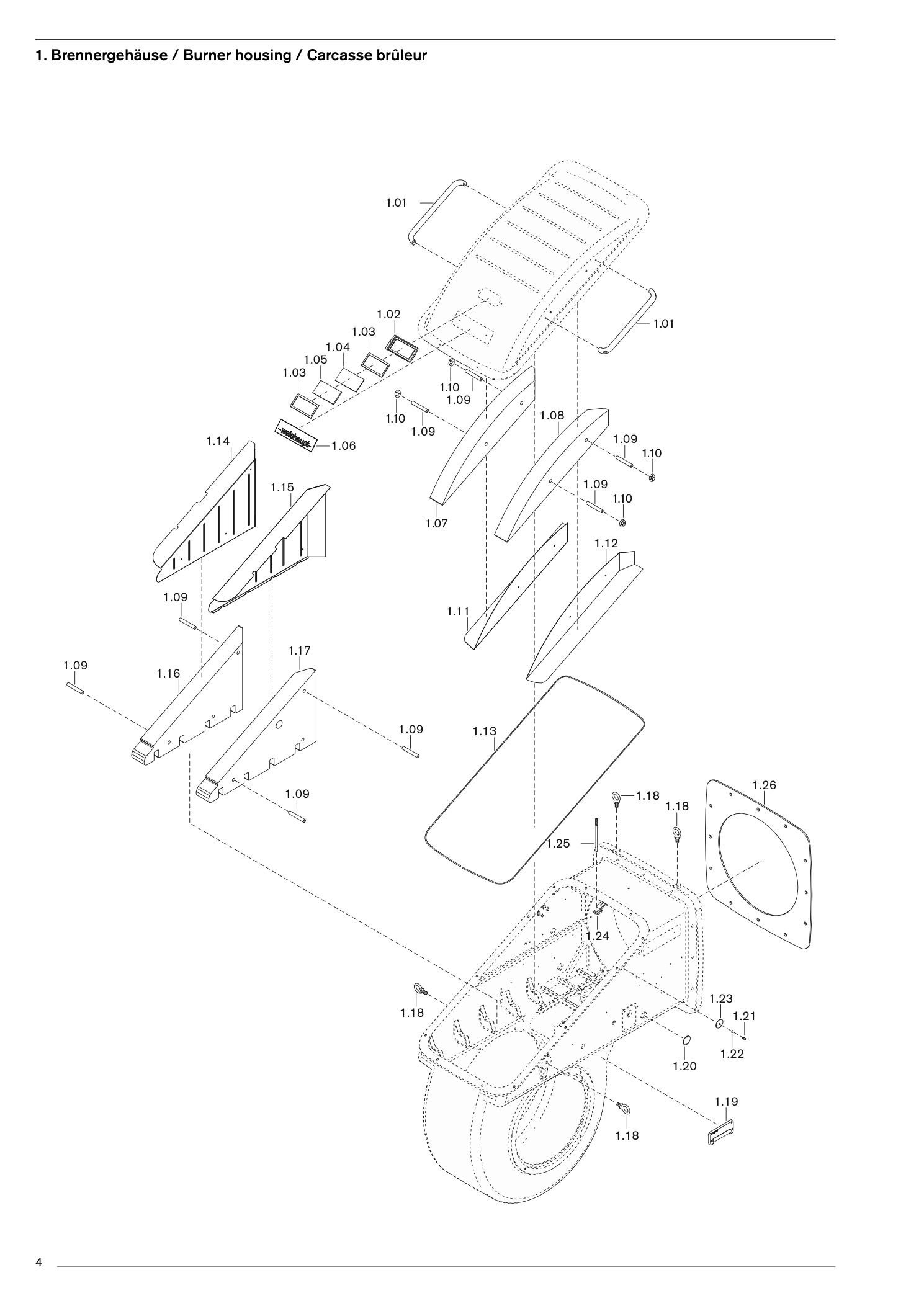

1. Brennergehäuse 5 Burner housing 5
26 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Haltegriff WK80 | 27780501457 | Im Shop suchenPDF S. 5 |
| 1.02 | Schauglasrahmen | 17530501087 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.03 | Dichtung 86,25 x 166,25 | 17530501417 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.04 | Farbglas blau 2 x 85 x | 165270 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.05 | Schauglas 165 x 85 Borofloat | 27070601582 | Im Shop suchenPDF S. 5 |
| 1.06 | Firmenschild WK80 | 27780501467 | Im Shop suchenPDF S. 5 |
| 1.07 | Auskleidung Deckel links | 28781401127 | Im Shop suchenPDF S. 5 |
| 1.08 | Auskleidung Deckel rechts | 28781401117 | Im Shop suchenPDF S. 5 |
| 1.09 | Distanzbolzen für Seitenteile | 28781401097 | Im Shop suchenPDF S. 5 |
| 1.10 | Federmutter 18 x 36,5 | 412514 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.11 | Seitenteil Deckel links | 28781401107 | Im Shop suchenPDF S. 5 |
| 1.12 | Seitenteil Deckel rechts | 28781401087 | Im Shop suchenPDF S. 5 |
| 1.13 | Rundschnur 6,0 mm 3,80 m | 445509 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.14 | Seitenteil Gehäuse links | 28781401157 | Im Shop suchenPDF S. 5 |
| 1.15 | Seitenteil Gehäuse rechts | 28781401137 | Im Shop suchenPDF S. 5 |
| 1.16 | Auskleidung Gehäuse links | 28781401177 | Im Shop suchenPDF S. 5 |
| 1.17 | Auskleidung Gehäuse rechts | 28781401167 | Im Shop suchenPDF S. 5 |
| 1.18 | Ringschraube drehbar M16 schwarz | 405118 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.19 | Kabeleinführung W-FM komplett | 21110401052 | Im Shop suchenPDF S. 5 |
| 1.20 | Blinddeckel 55 x 1,5 | 12126201077 | Im Shop suchenPDF S. 5 |
| 1.21 | Dichtring 10 x 13,5 x 1,5 | 441033 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.22 | Druckmeßnippel R1/8 Bo. M5 | 27740501227 | Im Shop suchenPDF S. 5 |
| 1.23 | Blinddeckel 55 x 1,5 | 27740501217 | Im Shop suchenPDF S. 5 |
| 1.24 | Haltewinkel | 28781414047 | Im Shop suchenPDF S. 5 |
| 1.25 | Klemmschraube M12 x | 225278 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 1.26 | Flanschdichtung | 27780501037 | Im Shop suchenPDF S. 5 |

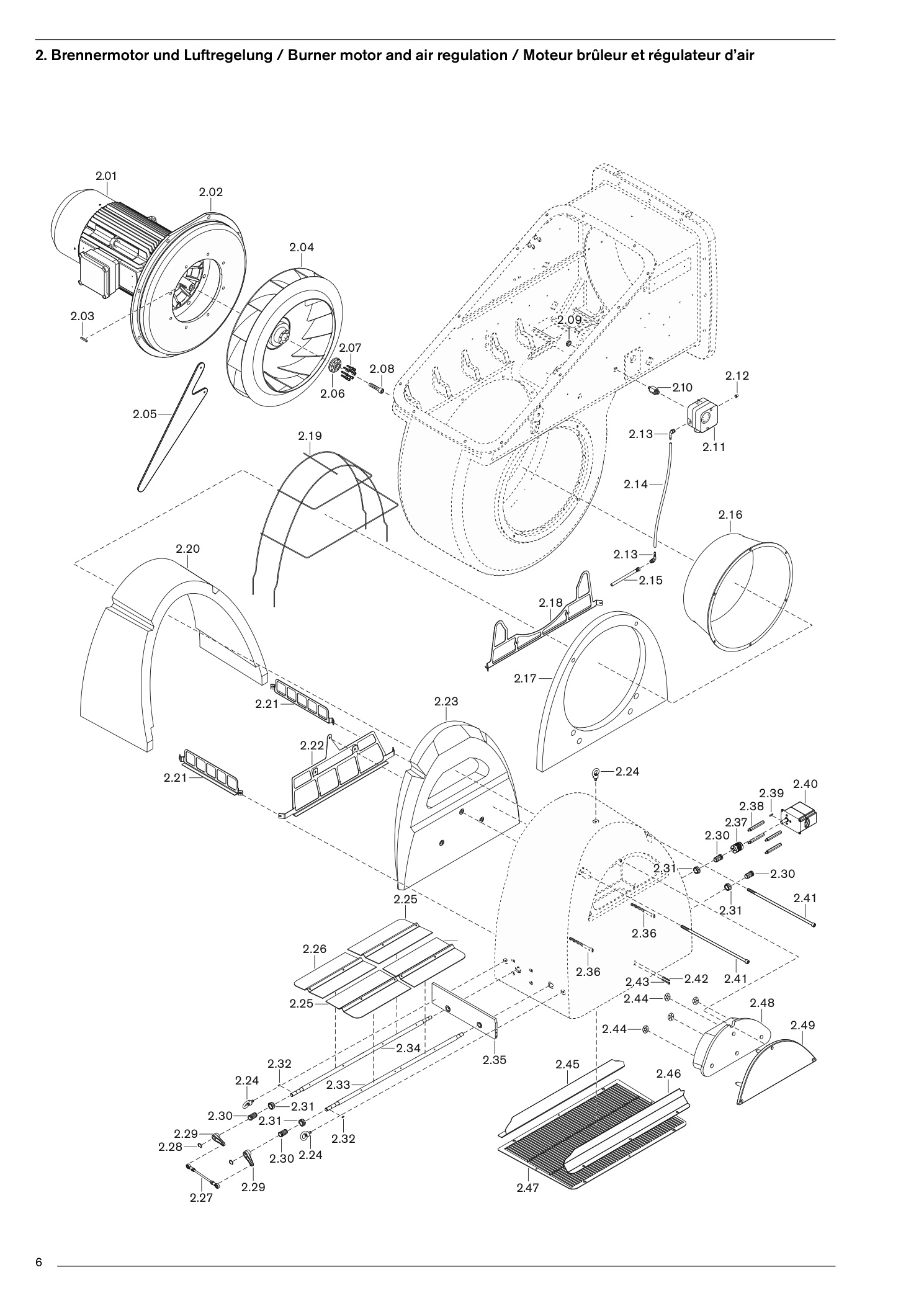

2. Brennermotor und Luftregelung
49 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Motor MotorAF225M/2L-24LS 45K0 400-420 V 50 Hz | 652312 | Im Shop suchenPDF S. 7 |
| 2.02 | Motorflansch | 27781407017 | Im Shop suchenPDF S. 7 |
| 2.04 | Gebläserad Ø 710 mm | 28781408011 | Im Shop suchenPDF S. 7 |
| 2.05 | Montagehebel Gebläserad | 28781408027 | Im Shop suchenPDF S. 7 |
| 2.06 | Abzieherscheibe | 28781408047 | Im Shop suchenPDF S. 7 |
| 2.07 | Schraube M8 x 30 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.08 | Schraube M16 x 70 ISO 4762 | 402920 | Im Shop suchenPDF S. 7 |
| 2.09 | Sechskantmutter BM10 | 411507 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.10 | Einschraubstutzen M10 x G¼ x 42 | 25110324017 | Im Shop suchenPDF S. 7 |
| 2.11 | Druckwächter LGW50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 7 |
| 2.12 | Kappe 4,8 x 12,5 | 446011 | Im Shop suchenPDF S. 7 |
| 2.13 | Einschraubstutzen R1/8 | 453003 | Im Shop suchenPDF S. 7 |
| 2.14 | Schlauch 4,0 x 1,75 schwarz | 750426 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.15 | Einschraubstutzen G1/8 | 28781402307 | Im Shop suchenPDF S. 7 |
| 2.16 | Einlaufdüse | 28781401197 | Im Shop suchenPDF S. 7 |
| 2.17 | Auskleidung Luftregler Teil 1 | 28781402037 | Im Shop suchenPDF S. 7 |
| 2.18 | Halteblech Luftregler vorne | 28781402167 | Im Shop suchenPDF S. 7 |
| 2.19 | Haltegitter für Auskleidung | 28781402192 | Im Shop suchenPDF S. 7 |
| 2.20 | Auskleidung Luftregler Teil 2 | 28781402047 | Im Shop suchenPDF S. 7 |
| 2.21 | Halteblech Luftregler seitlich | 28781402187 | Im Shop suchenPDF S. 7 |
| 2.22 | Halteblech Luftregler hinten | 28781402177 | Im Shop suchenPDF S. 7 |
| 2.23 | Auskleidung Luftregler Teil 3 | 28781402057 | Im Shop suchenPDF S. 7 |
| 2.24 | Ringschraube einstellbar M10 | 405115 | Im Shop suchenPDF S. 7 |
| 2.25 | Luftklappe 2 | 28781402237 | Im Shop suchenPDF S. 7 |
| 2.26 | Luftklappe 1 | 28781402137 | Im Shop suchenPDF S. 7 |
| 2.27 | Regelgestänge M8 x | 205287 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.28 | Sicherungsring DIN 471 A 16 x 1,0 | 435403 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.29 | Stellhebel | 28781402107 | Im Shop suchenPDF S. 7 |
| 2.30 | Lagerbuchse kpl. mit Gleitlager und Bund | 28781402072 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.31 | Mutter M24 x 1,5 | 28781402087 | Im Shop suchenPDF S. 7 |
| 2.32 | Passfeder 5 x 3 x 12 DIN 6885 | 490315 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 2.33 | Luftklappenwelle | 28781402117 | Im Shop suchenPDF S. 7 |
| 2.34 | Luftklappenwelle Stellantrieb | 28781402127 | Im Shop suchenPDF S. 7 |
| 2.35 | Lagerplatte komplett | 28781402242 | Im Shop suchenPDF S. 7 |
| 2.35 | Lagerplatte komplettGleitlager mit Bund XFM-2023-11 | 499330 | Im Shop suchenPDF S. 7 |
| 2.36 | Schraube M12 x 90 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.37 | Federstegkupplung für SQM48 | 27770502567 | Im Shop suchenPDF S. 9 |
| 2.38 | Stehbolzen | 28781402147 | Im Shop suchenPDF S. 9 |
| 2.39 | Passfeder 5 x 3 x 28 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.40 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 9 |
| 2.41 | Schraube M12 x 450 ISO 4762 | 402719 | Im Shop suchenPDF S. 9 |
| 2.42 | Gewindestift M6 x 50 ISO 4027 | 420666 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.43 | Schraube M6 x 50 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 2.44 | Federmutter Form KS 10 x 22 mm | 412510 | Im Shop suchenPDF S. 9 |
| 2.45 | Einströmblech hinten | 28781402217 | Im Shop suchenPDF S. 9 |
| 2.46 | Einströmblech vorne | 28781402227 | Im Shop suchenPDF S. 9 |
| 2.47 | Ansauggitter | 28781402157 | Im Shop suchenPDF S. 9 |
| 2.48 | Auskleidung Luftregler Teil 4 | 28781402067 | Im Shop suchenPDF S. 9 |
| 2.49 | Deckel Luftregelgehäuse | 27781402027 | Im Shop suchenPDF S. 9 |
3. Sachgruppe 3
94 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|

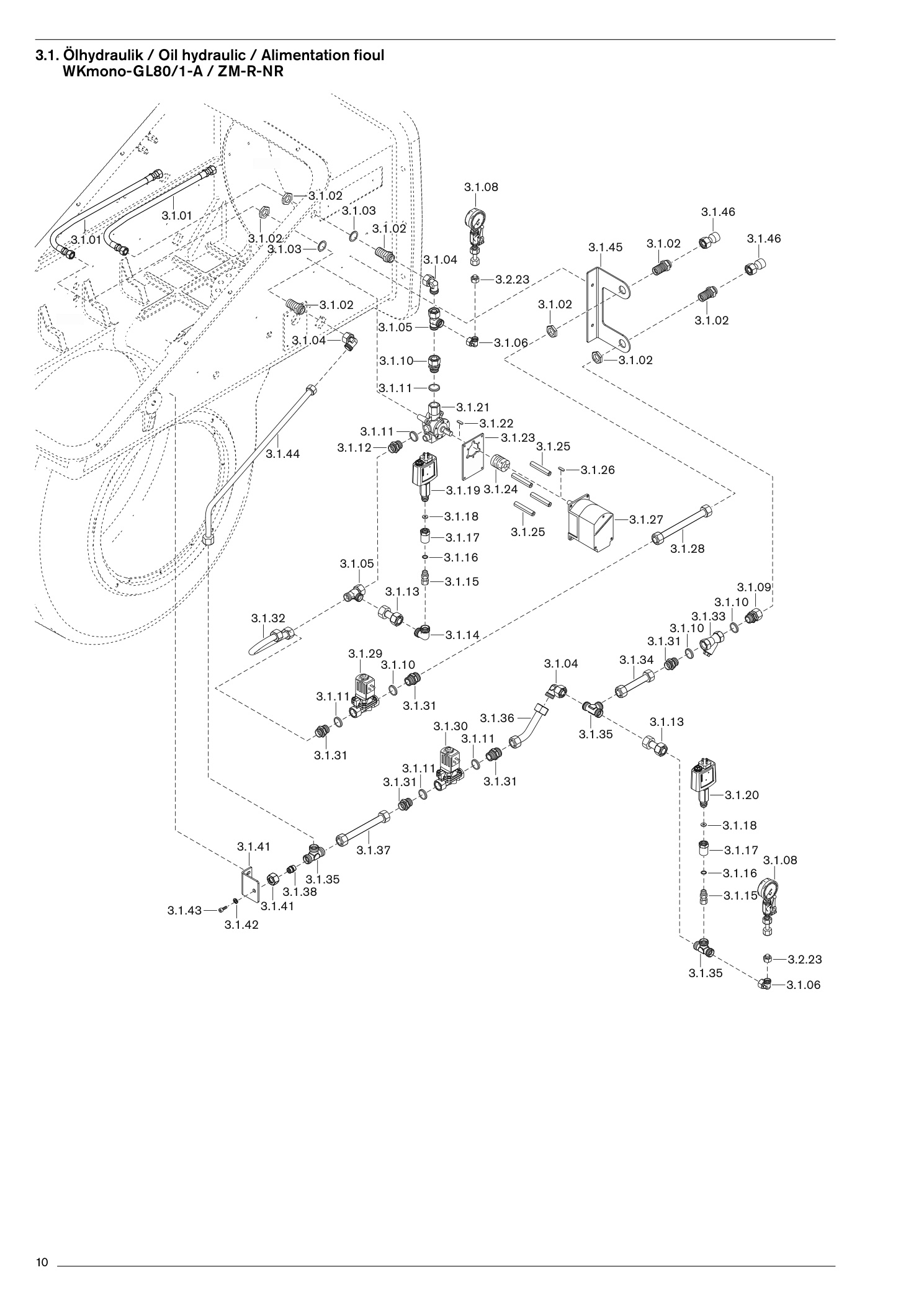

| 3.1.01 | Druckschlauch kpl. DN 12 600 mm VL/RL | 11155200582 | Im Shop suchenPDF S. 11 |
| 3.1.02 | Verschraubung SV18-L mit Mutter | 452703 | Im Shop suchenPDF S. 11 |
| 3.1.03 | Distanzscheibe D35 x D26,5 x 1,5 | 28881413127 | Im Shop suchenPDF S. 11 |
| 3.1.04 | Verschraubung EVW 18-PL | 452456 | Im Shop suchenPDF S. 11 |
| 3.1.05 | Verschraubung EVL 18-PL | 452554 | Im Shop suchenPDF S. 11 |
| 3.1.06 | Verschraubung EVW 12-PL | 452452 | Im Shop suchenPDF S. 11 |
| 3.1.07 | Verschlussbutzen BUZ 12-L mit Mutter | 21140413012 | Im Shop suchenPDF S. 11 |
| 3.1.08 | Manometer 0 bis 40 bar | 12136485020 | Im Shop suchenPDF S. 11 |
| 3.1.09 | Einschraubstutzen 18 x G¾ x 48 vorm. | 27880613032 | Im Shop suchenPDF S. 11 |
| 3.1.10 | Dichtring A27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 3.1.11 | Dichtring A21 x 26 x 1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 3.1.12 | Verschraubung XGE 18-LR G½-A | 452268 | Im Shop suchenPDF S. 11 |
| 3.1.13 | Ölleitung 18 x 1,5 x 55 | 28881413198 | Im Shop suchenPDF S. 11 |
| 3.1.14 | Verschraubung XW 18-L | 452057 | Im Shop suchenPDF S. 11 |
| 3.1.15 | Einschraubstutzen 12 x G¼ x 42 vorm. | 12146485032 | Im Shop suchenPDF S. 11 |
| 3.1.16 | Dichtring A13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 3.1.17 | Einschraubstutzen G¼I x G½I x 40 | 29050413037 | Im Shop suchenPDF S. 11 |
| 3.1.18 | Dichtring C6,2 x 17,5 x 2 DIN 16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 3.1.19 | Druckwächter Typ DSB 146 F931 1-10 bar | 21000013070 | Im Shop suchenPDF S. 11 |
| 3.1.20 | Druckwächter Typ DSB 158 F931 0-25 bar | 21000013080 | Im Shop suchenPDF S. 11 |
| 3.1.21 | Weishaupt-Ölmengenregler W-ÖMR 2 f.W-FM | 27880415022 | Im Shop suchenPDF S. 11 |
| 3.1.22 | Passfeder 5 x 4 x 20 | 490307 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 3.1.23 | Platte für Ölmengenregler | 21230415037 | Im Shop suchenPDF S. 11 |
| 3.1.24 | Federstegkupplung für SQM48 | 27770502567 | Im Shop suchenPDF S. 11 |
| 3.1.25 | Stehbolzen | 21230415027 | Im Shop suchenPDF S. 11 |
| 3.1.26 | Passfeder 5 x 3 x 28 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 3.1.27 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 11 |
| 3.1.28 | Ölleitung 18 x 1,5 RL/NR | 28881413228 | Im Shop suchenPDF S. 11 |
| 3.1.29 | Magnetventil RL 5407A20 110-120V 50Hz | 604691 | Im Shop suchenPDF S. 11 |
| 3.1.29 | Magnetventil RL 5407A20 110-120V 50HzMagnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 11 |
| 3.1.30 | Magnetventil VL 5406A20 110-120V 50Hz | 604690 | Im Shop suchenPDF S. 11 |
| 3.1.30 | Magnetventil VL 5406A20 110-120V 50HzMagnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 11 |
| 3.1.31 | Verschraubung GE18-LR G¾-A | 452299 | Im Shop suchenPDF S. 11 |
| 3.1.32 | Ölleitung 18 x 1,5 RL/3LN | 28881413218 | Im Shop suchenPDF S. 11 |
| 3.1.33 | Schmutzfänger G¾ PN40 | 27880413132 | Im Shop suchenPDF S. 11 |
| 3.1.34 | Ölleitung 18 x 1,5 x 136,5 VL | 28881413028 | Im Shop suchenPDF S. 11 |
| 3.1.35 | Verschraubung T 18-L | 452109 | Im Shop suchenPDF S. 11 |
| 3.1.36 | Ölleitung 18 x 1,5 VL/NR | 28881413178 | Im Shop suchenPDF S. 11 |
| 3.1.37 | Ölleitung 18 x 1,5 VL/NR | 28881413188 | Im Shop suchenPDF S. 11 |
| 3.1.38 | Verschlussbutzen mit Gewindebohrung M8 | 28881413257 | Im Shop suchenPDF S. 11 |
| 3.1.39 | Überwurfmutter 24-N-L 18-St | 452803 | Im Shop suchenPDF S. 11 |
| 3.1.40 | Befestigungswinkel VL | 28881413247 | Im Shop suchenPDF S. 11 |
| 3.1.41 | U-Scheibe A 8,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 3.1.42 | Schraube M8 x 16 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 3.1.43 | Ölleitung 18 x 1,5 VL | 28881413208 | Im Shop suchenPDF S. 11 |
| 3.1.44 | Befestigungswinkel Ölaufbau | 28881413017 | Im Shop suchenPDF S. 11 |
| 3.1.45 | Anschweißnippel kpl. D18 x D30 x 60 | 27840500022 | Im Shop suchenPDF S. 11 |

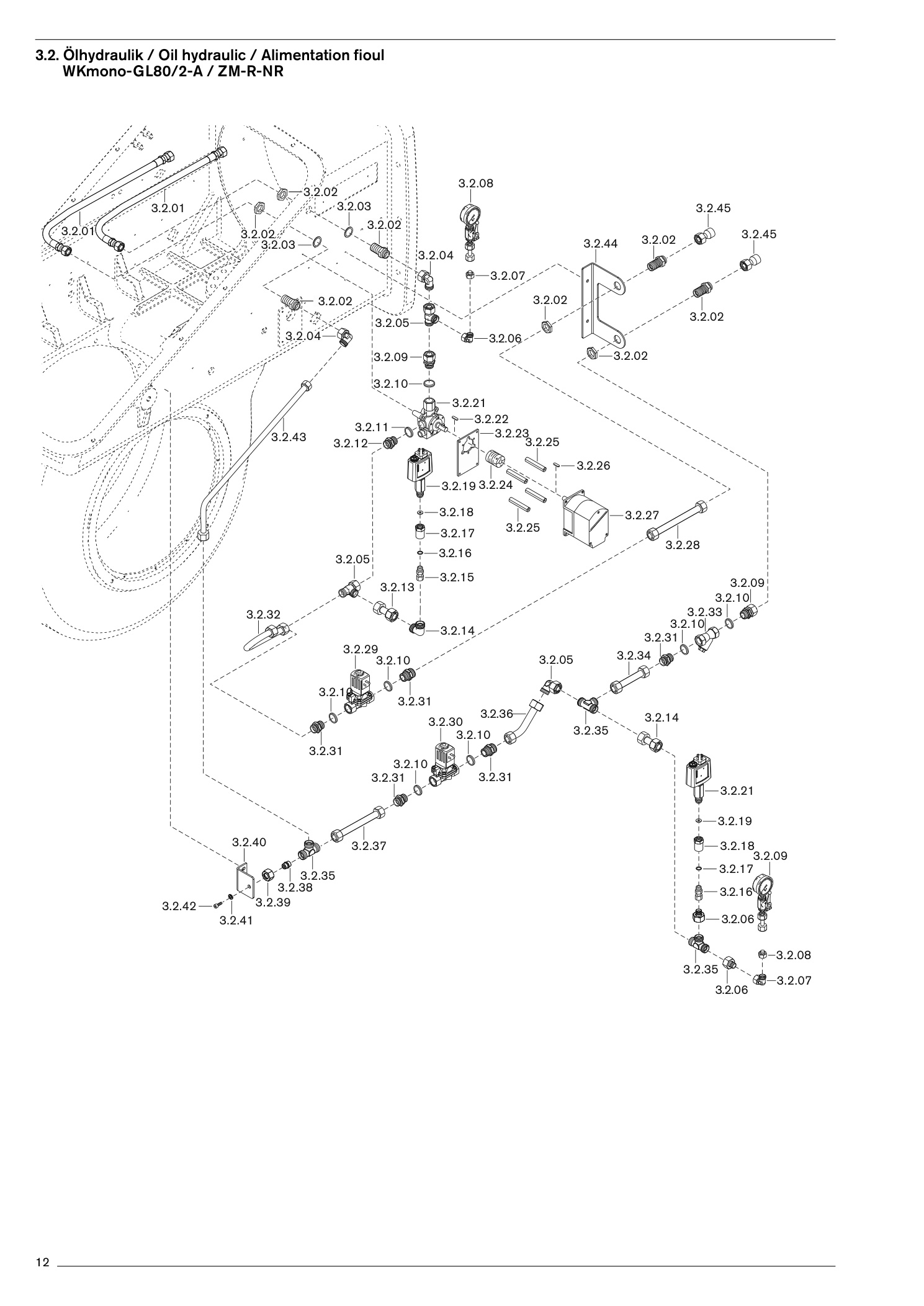

| 3.2.01 | Druckschlauch kpl. DN 16 600 lg VL/RL | 11155200592 | Im Shop suchenPDF S. 13 |
| 3.2.02 | Verschraubung SV18-L mit Mutter | 452703 | Im Shop suchenPDF S. 13 |
| 3.2.03 | Distanzscheibe D35 x D26,5 x 1,5 | 28881413127 | Im Shop suchenPDF S. 13 |
| 3.2.04 | Verschraubung EVW 18-PL | 452456 | Im Shop suchenPDF S. 13 |
| 3.2.05 | Verschraubung EVL 18-PL | 452554 | Im Shop suchenPDF S. 13 |
| 3.2.06 | Verschraubung EVW 12-PL | 452452 | Im Shop suchenPDF S. 13 |
| 3.2.07 | Verschlussbutzen BUZ 12-L mit Mutter | 21140413012 | Im Shop suchenPDF S. 13 |
| 3.2.08 | Manometer 0 bis 40 bar | 12136485020 | Im Shop suchenPDF S. 13 |
| 3.2.09 | Einschraubstutzen 18 x G¾ x 48 vorm. | 27880613032 | Im Shop suchenPDF S. 13 |
| 3.2.10 | Dichtring A27 x 32 x 2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.2.11 | Dichtring A21 x 26 x 1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.2.12 | Verschraubung XGE 18-LR G½-A | 452268 | Im Shop suchenPDF S. 13 |
| 3.2.13 | Ölleitung 18 x 1,5 x 55 | 28881413198 | Im Shop suchenPDF S. 13 |
| 3.2.14 | Verschraubung XW 18-L | 452057 | Im Shop suchenPDF S. 13 |
| 3.2.15 | Einschraubstutzen 12 x G¼ x 42 vorm. | 12146485032 | Im Shop suchenPDF S. 13 |
| 3.2.16 | Dichtring A13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.2.17 | Einschraubstutzen G¼I x G½I x 40 | 29050413037 | Im Shop suchenPDF S. 13 |
| 3.2.18 | Dichtring C6,2 x 17,5 x 2 DIN 16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.2.19 | Druckwächter Typ DSB 146 F931 1-10 bar | 21000013070 | Im Shop suchenPDF S. 13 |
| 3.2.20 | Druckwächter Typ DSB 158 F931 0-25 bar | 21000013080 | Im Shop suchenPDF S. 13 |
| 3.2.21 | Weishaupt-Ölmengenregler W-ÖMR 2 f.W-FM | 27880415022 | Im Shop suchenPDF S. 13 |
| 3.2.22 | Passfeder 5 x 4 x 20 | 490307 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.2.23 | Platte für Ölmengenregler | 21230415037 | Im Shop suchenPDF S. 13 |
| 3.2.24 | Federstegkupplung für SQM48 | 27770502567 | Im Shop suchenPDF S. 13 |
| 3.2.25 | Stehbolzen | 21230415027 | Im Shop suchenPDF S. 13 |
| 3.2.26 | Passfeder 5 x 3 x 28 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.2.27 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 13 |
| 3.2.28 | Ölleitung 18 x 1,5 RL/NR | 28881413228 | Im Shop suchenPDF S. 13 |
| 3.2.29 | Magnetventil RL 5407A20 110-120V 50Hz | 604691 | Im Shop suchenPDF S. 13 |
| 3.2.29 | Magnetventil RL 5407A20 110-120V 50HzMagnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 13 |
| 3.2.30 | Magnetventil VL 5406A20 110-120V 50Hz | 604690 | Im Shop suchenPDF S. 13 |
| 3.2.30 | Magnetventil VL 5406A20 110-120V 50HzMagnetspule 110-120V 50Hz 20W | 604692 | Im Shop suchenPDF S. 13 |
| 3.2.31 | Verschraubung GE18-LR G¾-A | 452299 | Im Shop suchenPDF S. 13 |
| 3.2.32 | Ölleitung 18 x 1,5 RL/3LN | 28881413218 | Im Shop suchenPDF S. 13 |
| 3.2.33 | Schmutzfänger G¾ PN40 | 27880413132 | Im Shop suchenPDF S. 13 |
| 3.2.34 | Ölleitung 18 x 1,5 x 136,5 VL | 28881413028 | Im Shop suchenPDF S. 13 |
| 3.2.35 | Verschraubung T 18-L | 452109 | Im Shop suchenPDF S. 13 |
| 3.2.36 | Ölleitung 18 x 1,5 VL/NR | 28881413178 | Im Shop suchenPDF S. 13 |
| 3.2.37 | Ölleitung 18 x 1,5 VL/NR | 28881413188 | Im Shop suchenPDF S. 13 |
| 3.2.38 | Verschlussbutzen mit Gewindebohrung M8 | 28881413257 | Im Shop suchenPDF S. 13 |
| 3.2.39 | Überwurfmutter 24-N-L 18-St | 452803 | Im Shop suchenPDF S. 13 |
| 3.2.40 | Befestigungswinkel VL | 28881413247 | Im Shop suchenPDF S. 13 |
| 3.2.41 | U-Scheibe A 8,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.2.42 | Schraube M8 x 16 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 3.2.43 | Ölleitung 18 x 1,5 VL | 28881413208 | Im Shop suchenPDF S. 13 |
| 3.2.44 | Befestigungswinkel Ölaufbau | 28881413017 | Im Shop suchenPDF S. 13 |
| 3.2.45 | Anschweißnippel kpl. D18 x D30 x 60 | 27840500022 | Im Shop suchenPDF S. 13 |
4. Sachgruppe 4
61 Ersatzteil-Zuordnungen

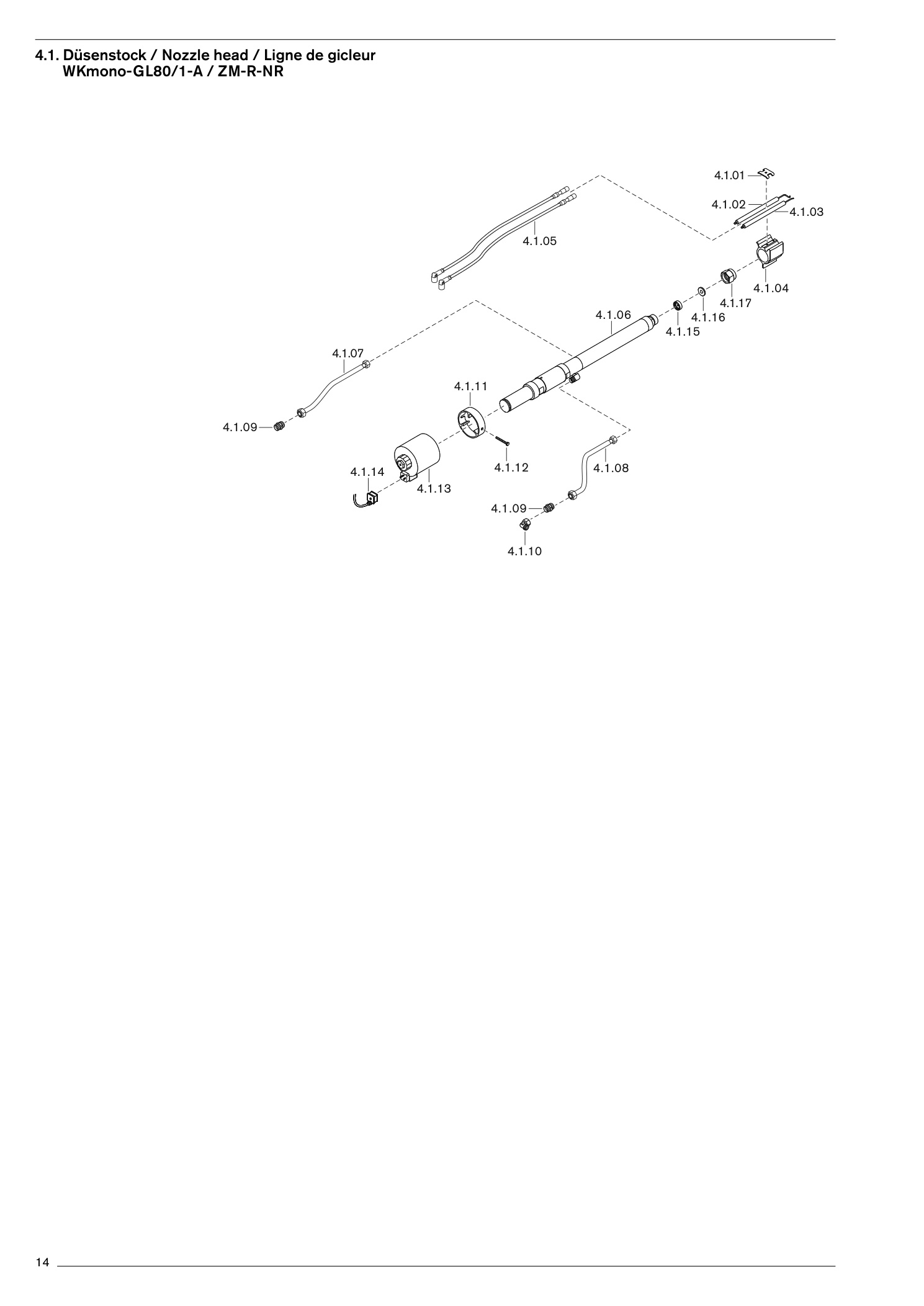

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1.01 | Zündelektrodenhalter | 21151410017 | Im Shop suchenPDF S. 15 |
| 4.1.02 | Zündelektrode links | 11197410077 | Im Shop suchenPDF S. 15 |
| 4.1.03 | Zündelektrode rechts | 11197410087 | Im Shop suchenPDF S. 15 |
| 4.1.04 | Elektrodenhalter | 21870414047 | Im Shop suchenPDF S. 15 |
| 4.1.05 | Zündleitung Ignition1400 mm 14 / 6,4 (Standard) | 21710411242 | Im Shop suchenPDF S. 15 |
| 4.1.05 | Zündleitung Ignition1600 mm 14 / 6,4 (für 150 mm Verlängerung)* | 21710411202 | Im Shop suchenPDF S. 15 |
| 4.1.06 | Düsenkopf NozzleStandard (475) | 12146410512 | Im Shop suchenPDF S. 15 |
| 4.1.06 | Düsenkopf Nozzle150 mm verlängert (625)* | 12146510442 | Im Shop suchenPDF S. 15 |
| 4.1.06 | Düsenkopf NozzleStandard (475) | 28881410062 | Im Shop suchenPDF S. 15 |
| 4.1.06 | Düsenkopf Nozzle150 mm verlängert (625)* | 28881410082 | Im Shop suchenPDF S. 15 |
| 4.1.07 | Ölleitung 15/12 x 1,5 VL MDK | 28881410012 | Im Shop suchenPDF S. 15 |
| 4.1.08 | Ölleitung 15/12 x 1,5 RL MDK | 28881410022 | Im Shop suchenPDF S. 15 |
| 4.1.09 | Verschraubung XG 15-L | 452025 | Im Shop suchenPDF S. 15 |
| 4.1.10 | Verschraubung EVW 15-PL | 452465 | Im Shop suchenPDF S. 15 |
| 4.1.11 | Haltering | 21870414057 | Im Shop suchenPDF S. 15 |
| 4.1.12 | Schraube M8 x 45 DIN | 933401 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 4.1.13 | Magnetspule | 605932 | Im Shop suchenPDF S. 15 |
| 4.1.14 | Steckerkabel 1100 mm | 716536 | Im Shop suchenPDF S. 15 |
| 4.1.15 | Wirbelplatte Swirl32 W 8 | 12136410112 | Im Shop suchenPDF S. 15 |
| 4.1.15 | Wirbelplatte Swirl32 W 9 | 12136410122 | Im Shop suchenPDF S. 15 |
| 4.1.15 | Wirbelplatte Swirl32 W 10 | 12136410132 | Im Shop suchenPDF S. 15 |
| 4.1.15 | Wirbelplatte Swirl32 W 11 | 12136410142 | Im Shop suchenPDF S. 15 |
| 4.1.15 | Wirbelplatte Swirl32 W 12 | 12136410152 | Im Shop suchenPDF S. 15 |
| 4.1.16 | Düsenplatte Nozzle32 D 2,4 | 12146510087 | Im Shop suchenPDF S. 15 |
| 4.1.16 | Düsenplatte Nozzle32 D 2,6 | 12146510097 | Im Shop suchenPDF S. 15 |
| 4.1.16 | Düsenplatte Nozzle32 D 2,8 | 12146510107 | Im Shop suchenPDF S. 15 |
| 4.1.16 | Düsenplatte Nozzle32 D 3,0 | 12146510117 | Im Shop suchenPDF S. 15 |
| 4.1.16 | Düsenplatte Nozzle32 D 3,2 | 12146510127 | Im Shop suchenPDF S. 15 |
| 4.1.17 | Überwurfmutter M36 x 1,5 | 12146410157 | Im Shop suchenPDF S. 15 |

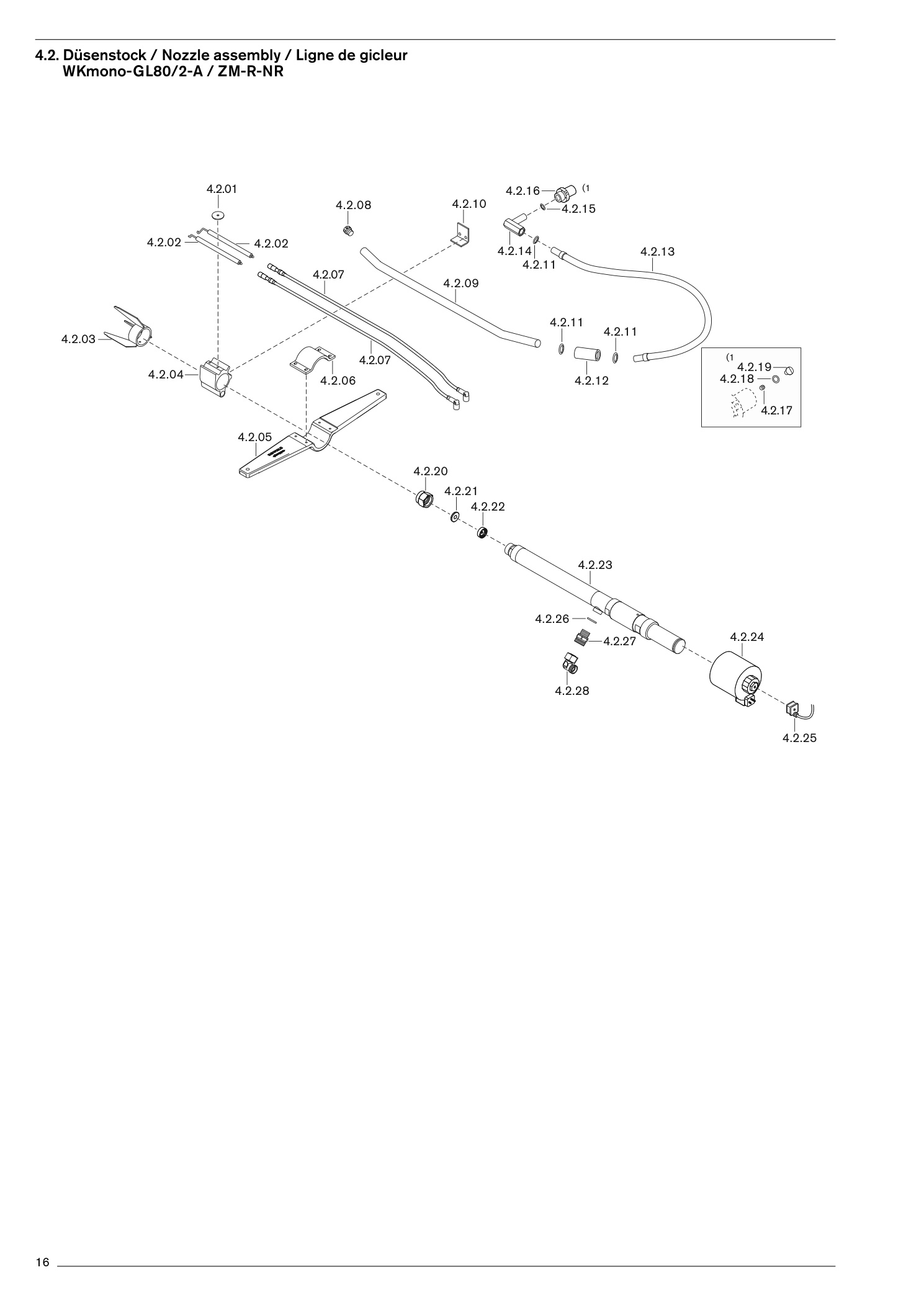

| 4.2.01 | Scheibe 40 x 6,6 x 2,5 | 17720514467 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.2.02 | Zündelektrode | 27780514417 | Im Shop suchenPDF S. 17 |
| 4.2.03 | Zentrierstern | 28882414022 | Im Shop suchenPDF S. 17 |
| 4.2.04 | Elektrodenhalter | 19120714107 | Im Shop suchenPDF S. 17 |
| 4.2.05 | Düsenkreuz WKmono | 27781414017 | Im Shop suchenPDF S. 17 |
| 4.2.06 | Spannbügel | 19120714117 | Im Shop suchenPDF S. 17 |
| 4.2.07 | Zündleitung 1300 mm 14 / 6,4 | 21710411162 | Im Shop suchenPDF S. 17 |
| 4.2.08 | Zündgasdüse WKG | 17720514137 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.2.09 | Zündgasrohr | 19020714047 | Im Shop suchenPDF S. 17 |
| 4.2.10 | Bügel 3 x 17 x 48 | 17720514497 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.2.11 | O-Ring 22 x 2 -N-FPM 80 | 445031 | Im Shop suchenPDF S. 17 |
| 4.2.12 | Verbindungshülse | 17720514187 | Im Shop suchenPDF S. 17 |
| 4.2.13 | Gasschlauch DN 20 500 mm lg | 491233 | Im Shop suchenPDF S. 17 |
| 4.2.14 | Kupplungswinkel 22 x 24 Zündgas WKG | 27770514132 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.2.15 | O-Ring 24 x 2 FKM80 | 445033 | Im Shop suchenPDF S. 17 |
| 4.2.16 | Anschlußflansch G¾ x 80 Zündgas | 27770514257 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.2.17 | Gewindestift M 6 x 8 DIN | 914420 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.2.18 | Dichtring 6,5 x 12 x 1,5 | 441048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.2.19 | Schraube M6 x 10 DIN 85 | 403303 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.2.20 | Überwurfmutter M36 x 1,5 | 12146410157 | Im Shop suchenPDF S. 17 |
| 4.2.21 | Düsenplatte Nozzle32 D 3,2 | 12146510127 | Im Shop suchenPDF S. 17 |
| 4.2.21 | Düsenplatte Nozzle32 D 3,4 | 12146510137 | Im Shop suchenPDF S. 17 |
| 4.2.21 | Düsenplatte Nozzle32 D 3,6 | 12146510147 | Im Shop suchenPDF S. 17 |
| 4.2.22 | Wirbelplatte Swirl32 W 12 | 12136410152 | Im Shop suchenPDF S. 17 |
| 4.2.22 | Wirbelplatte Swirl32 W 13 | 12136410162 | Im Shop suchenPDF S. 17 |
| 4.2.23 | Düsenkopf MDK80 Nozzle5,8 230V 50-60Hz bis 1175 kg/h | 28882410022 | Im Shop suchenPDF S. 17 |
| 4.2.23 | Düsenkopf MDK80 Nozzle6,8 230V 50-60Hz ab 1175 kg/h | 28882410052 | Im Shop suchenPDF S. 17 |
| 4.2.24 | Magnetspule MDK80 230V 50-60Hz ZM 400-1 | 605932 | Im Shop suchenPDF S. 17 |
| 4.2.25 | Steckerkabel 1100 mm | 716536 | Im Shop suchenPDF S. 17 |
| 4.2.26 | Dichtring A 21 x 26 x 1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 4.2.27 | Verschraubung XGE 18-LR G 1/2-A | 452268 | Im Shop suchenPDF S. 17 |
| 4.2.28 | Verschraubung EVW 18-PL | 452456 | Im Shop suchenPDF S. 17 |
5. Sachgruppe 5
80 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|

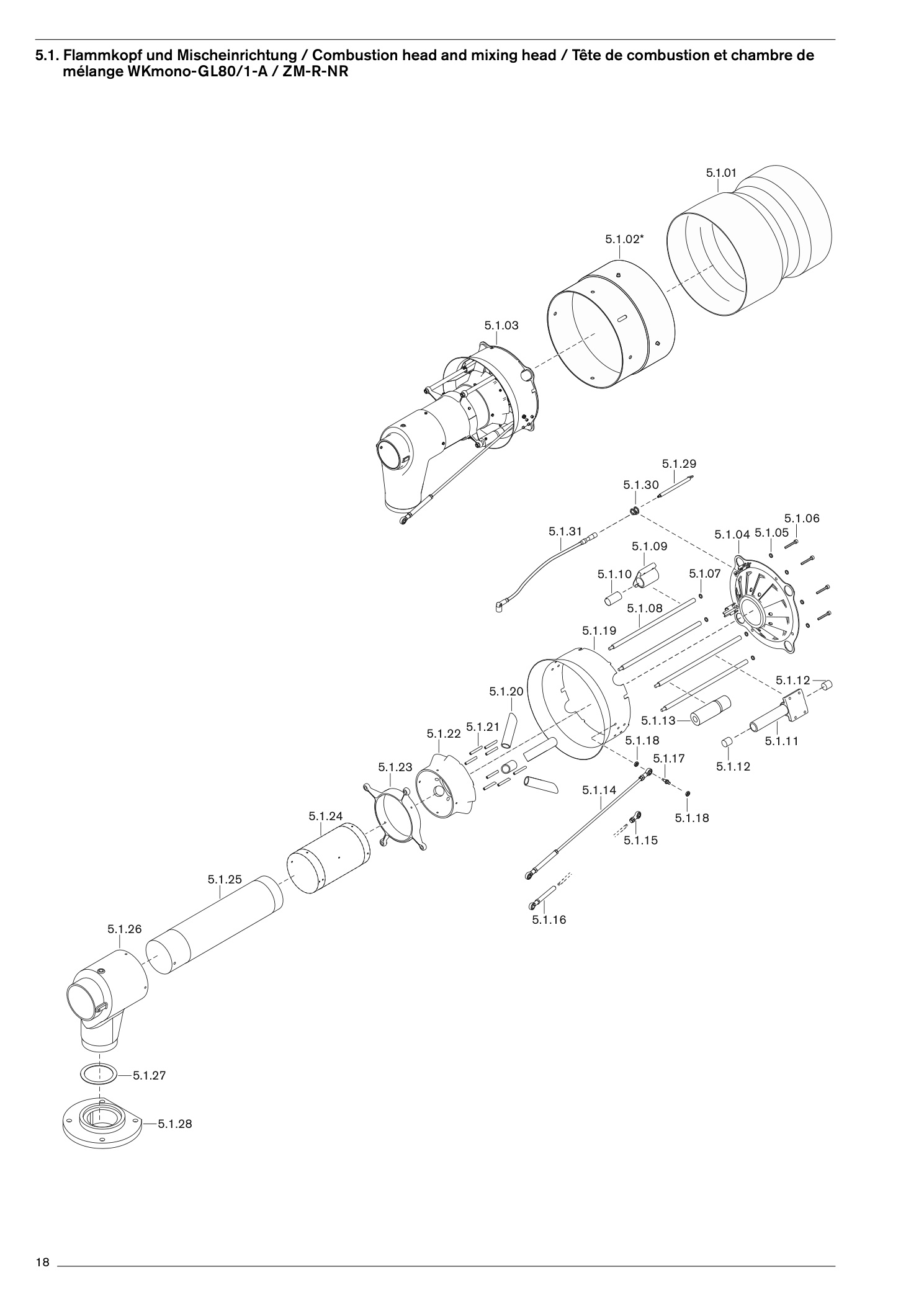

| 5.1.01 | Flammrohr H1 WKmono | 28781414092 | Im Shop suchenPDF S. 19 |
| 5.1.02 | Verlängerungsrohr Extension150 mm verlängert* | 29070614012 | Im Shop suchenPDF S. 19 |
| 5.1.02 | Verlängerungsrohr Extension300 mm verlängert* | 29070614082 | Im Shop suchenPDF S. 19 |
| 5.1.03 | Mischgehäuse kpl. WKmono-1-A ZM-R-NR MixingStandard | 28881414012 | Im Shop suchenPDF S. 19 |
| 5.1.03 | Mischgehäuse kpl. WKmono-1-A ZM-R-NR Mixing150 mm verlängert* | 28881414022 | Im Shop suchenPDF S. 19 |
| 5.1.04 | Stauscheibe 345K x | 100217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.1.05 | Sicherungsscheibe S 6 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.1.06 | Schraube M6 x 40 DIN 912 A2 mit HOT-LOK | 21750414137 | Im Shop suchenPDF S. 19 |
| 5.1.07 | Dichtring 6,5 x 12 x 1,5 DIN EN 1514-1 | 441048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.1.08 | Stehbolzen M10 x | 285217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.1.09 | Halter für Regulierhülse | 21751414027 | Im Shop suchenPDF S. 19 |
| 5.1.10 | Gleitbuchse für Fixierstück | 21170414077 | Im Shop suchenPDF S. 19 |
| 5.1.11 | Lagerhülse komplett | 21151414012 | Im Shop suchenPDF S. 19 |
| 5.1.12 | Gleitfolie | 460048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.1.13 | Schutzhülse | 21151414027 | Im Shop suchenPDF S. 19 |
| 5.1.14 | Antriebsgestänge DriveStandard | 28781415032 | Im Shop suchenPDF S. 19 |
| 5.1.14 | Antriebsgestänge Drive150 mm verlängert* | 28781415042 | Im Shop suchenPDF S. 19 |
| 5.1.15 | Gelenkkopf GISW 8K M8 DIN ISO 12240-4 | 499276 | Im Shop suchenPDF S. 19 |
| 5.1.16 | Spannhülse M8 x 100 mit Gelenkkopf | 21170415082 | Im Shop suchenPDF S. 19 |
| 5.1.17 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 19 |
| 5.1.18 | Sechskantmutter M8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.1.19 | Regulierhülse | 21151614087 | Im Shop suchenPDF S. 19 |
| 5.1.20 | Düsenrohr 38 x 4 x | 150217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 5.1.21 | Mittengasrohr 10 x 2 x 57 | 21751614067 | Im Shop suchenPDF S. 19 |
| 5.1.22 | Verteilerring | 21751614027 | Im Shop suchenPDF S. 19 |
| 5.1.23 | Haltering | 21751614037 | Im Shop suchenPDF S. 19 |
| 5.1.24 | Mischrohr aussen Mixing180 x 450,5 (Standard) | 21151614107 | Im Shop suchenPDF S. 19 |
| 5.1.24 | Mischrohr aussen Mixing180 x 600,5 (für 150 mm Verlängerung)* | 21151614127 | Im Shop suchenPDF S. 19 |
| 5.1.25 | Mischrohr innen Mixing120 x 723 (Standard) | 21151614097 | Im Shop suchenPDF S. 19 |
| 5.1.25 | Mischrohr innen Mixing120 x 873 (für 150 mm Verlängerung)* | 21151614117 | Im Shop suchenPDF S. 19 |
| 5.1.26 | Mischgehäuse | 21751614017 | Im Shop suchenPDF S. 19 |
| 5.1.27 | Reduzierring WKmono80/1-A | 28781414067 | Im Shop suchenPDF S. 19 |
| 5.1.28 | Dichtung 110 x 139 x 2 | 28781414077 | Im Shop suchenPDF S. 19 |
| 5.1.29 | Zündelektrode | 21720414247 | Im Shop suchenPDF S. 19 |
| 5.1.30 | Klemmstück für Elektroden | 21820414087 | Im Shop suchenPDF S. 19 |
| 5.1.31 | Zündleitung 11/6,4 Ignition1400 mm (Standard) | 21720411232 | Im Shop suchenPDF S. 19 |
| 5.1.31 | Zündleitung 11/6,4 Ignition1600 mm (für 150 mm Verlängerung)* | 21720411222 | Im Shop suchenPDF S. 19 |

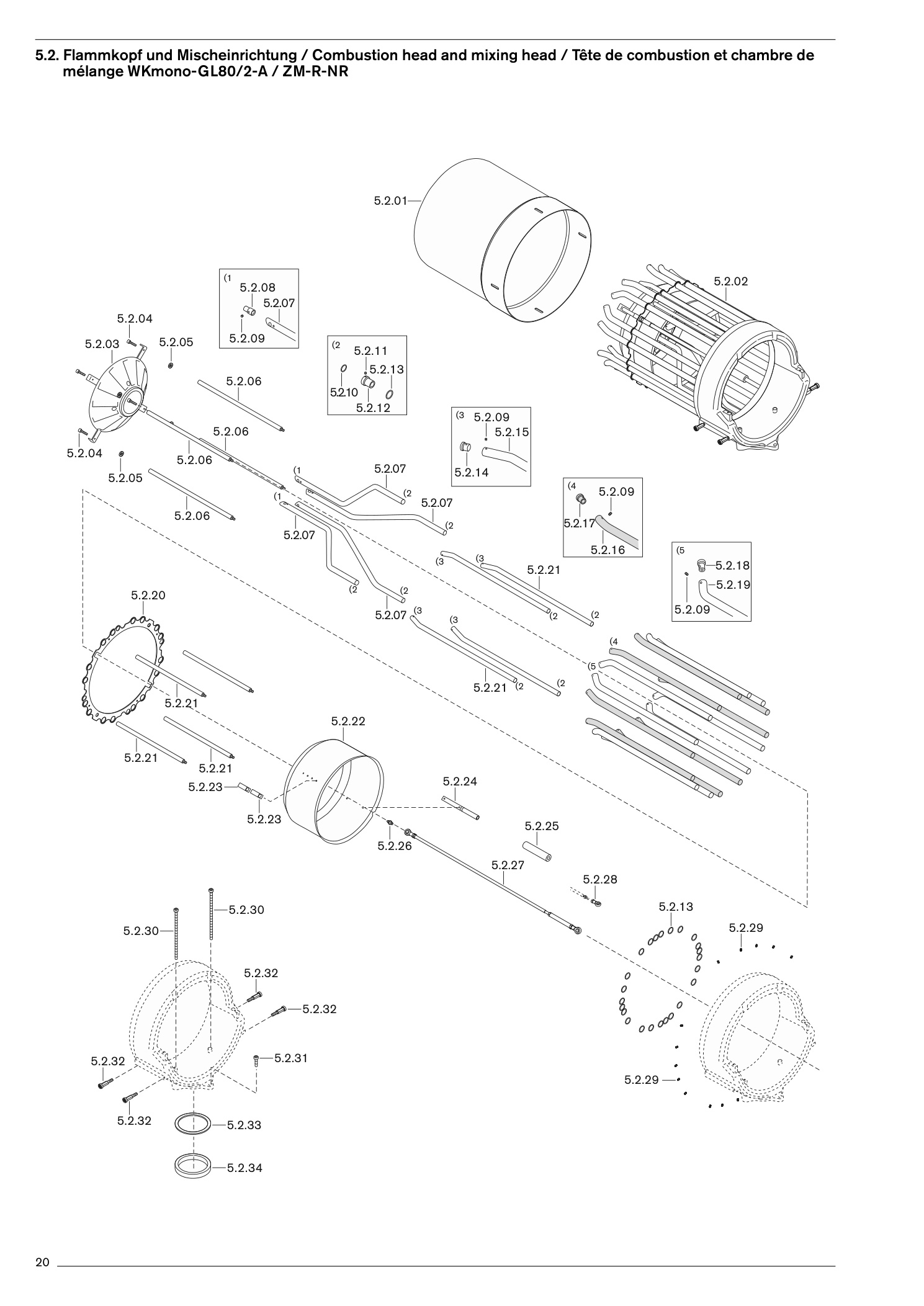

| 5.2.01 | Flammrohr kompl. FlameStandard | 27780514342 | Im Shop suchenPDF S. 21 |
| 5.2.01 | Flammrohr kompl. Flamefür Verlängerung* | 27780614092 | Im Shop suchenPDF S. 21 |
| 5.2.02 | Mischgehäuse kompl. MixingErdgas (Standard) | 28882414012 | Im Shop suchenPDF S. 21 |
| 5.2.02 | Mischgehäuse kompl. MixingErdgas (150 mm verl.)* | 28882414032 | Im Shop suchenPDF S. 21 |
| 5.2.03 | Stauscheibe kompl. WKmono | 28782414032 | Im Shop suchenPDF S. 21 |
| 5.2.04 | Schraube M6 x 40 Hot-Lok | 21750414137 | Im Shop suchenPDF S. 21 |
| 5.2.05 | Dichtring 6,5 x 12 x 1,5 DIN EN 1514-1 | 441048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.06 | Stehbolzen StayM10 x 583,5 (Standard) | 27780514147 | Im Shop suchenPDF S. 21 |
| 5.2.06 | Stehbolzen StayM10 x 733,5 (150 mm verl.)* | 27780614237 | Im Shop suchenPDF S. 21 |
| 5.2.07 | Düsenrohr 22 x 1,5 etagiert NozzleStandard | 27780514557 | Im Shop suchenPDF S. 21 |
| 5.2.07 | Düsenrohr 22 x 1,5 etagiert Nozzlefür Verlängerung* | 27780614257 | Im Shop suchenPDF S. 21 |
| 5.2.08 | Düse d=8 mm für Rohr d=22 mm | 27780514577 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.09 | Gewindestift M4 x 4 | 420444 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.10 | O-Ring 22 x 2 -N-FPM 80 | 445031 | Im Shop suchenPDF S. 21 |
| 5.2.11 | Gewindestift M6 x 6 | 420618 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.12 | Reduzierring Ø 28 - Ø 22 für Düsenrohr | 27780514587 | Im Shop suchenPDF S. 21 |
| 5.2.13 | O-Ring 28 x 2 -N-FPM 80 | 445012 | Im Shop suchenPDF S. 21 |
| 5.2.14 | Düse Nozzled=12 mm für Rohr d=22 mm (Erdgas) | 27780514567 | Im Shop suchenPDF S. 21 |
| 5.2.15 | Düsenrohr 22 x 1,5 20° geb. NozzleStandard | 27780514547 | Im Shop suchenPDF S. 21 |
| 5.2.15 | Düsenrohr 22 x 1,5 20° geb. Nozzlefür Verlängerung* | 27780614287 | Im Shop suchenPDF S. 21 |
| 5.2.16 | Düsenrohr 28 x 1,5 20° geb. NozzleStandard | 27780514547 | Im Shop suchenPDF S. 21 |
| 5.2.16 | Düsenrohr 28 x 1,5 20° geb. Nozzlefür Verlängerung* | 27780614267 | Im Shop suchenPDF S. 21 |
| 5.2.17 | Düse Nozzled=22 mm für Rohr d=28 mm (Erdgas) | 27780514377 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.18 | Düse d=12 mm für Rohr d=28 mm | 27780514217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.19 | Düsenrohr 28 x 1,5 45° geb. NozzleStandard | 27780514207 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.19 | Düsenrohr 28 x 1,5 45° geb. Nozzlefür Verlängerung* | 27780614277 | Im Shop suchenPDF S. 21 |
| 5.2.20 | Lochring Ø 568 x 462 x 3 | 27780514537 | Im Shop suchenPDF S. 21 |
| 5.2.21 | Stehbolzen StayM10 x 462 (Standard) | 27780514167 | Im Shop suchenPDF S. 21 |
| 5.2.21 | Stehbolzen StayM10 x 612 (150 mm verl.)* | 27780614247 | Im Shop suchenPDF S. 21 |
| 5.2.22 | Regulierhülse kompl. | 27780514102 | Im Shop suchenPDF S. 21 |
| 5.2.23 | Fixierstück 35 x 25 x 45 vorm. | 27770614312 | Im Shop suchenPDF S. 21 |
| 5.2.24 | Lagerhülse 34,5 x 25 x 280 vorm. | 27780614202 | Im Shop suchenPDF S. 21 |
| 5.2.25 | Schutzhülse 35 x | 160277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.26 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 21 |
| 5.2.27 | Antriebsstange kpl. DriveStandard | 28782415022 | Im Shop suchenPDF S. 21 |
| 5.2.27 | Antriebsstange kpl. Drivefür Verlängerung* | 28782415032 | Im Shop suchenPDF S. 21 |
| 5.2.28 | Gelenkkopf GISW 8K | 499276 | Im Shop suchenPDF S. 21 |
| 5.2.29 | Gewindestift M6 x 10 | 420630 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.30 | Schraube M10 x | 140402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.31 | Schraube M10 x 25 | 402607 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 5.2.32 | Laufrolle | 28782414042 | Im Shop suchenPDF S. 21 |
| 5.2.33 | Dichtung für Gasdrossel | 27780525017 | Im Shop suchenPDF S. 21 |
| 5.2.34 | Zwischenring | 27780514087 | Im Shop suchenPDF S. 21 |

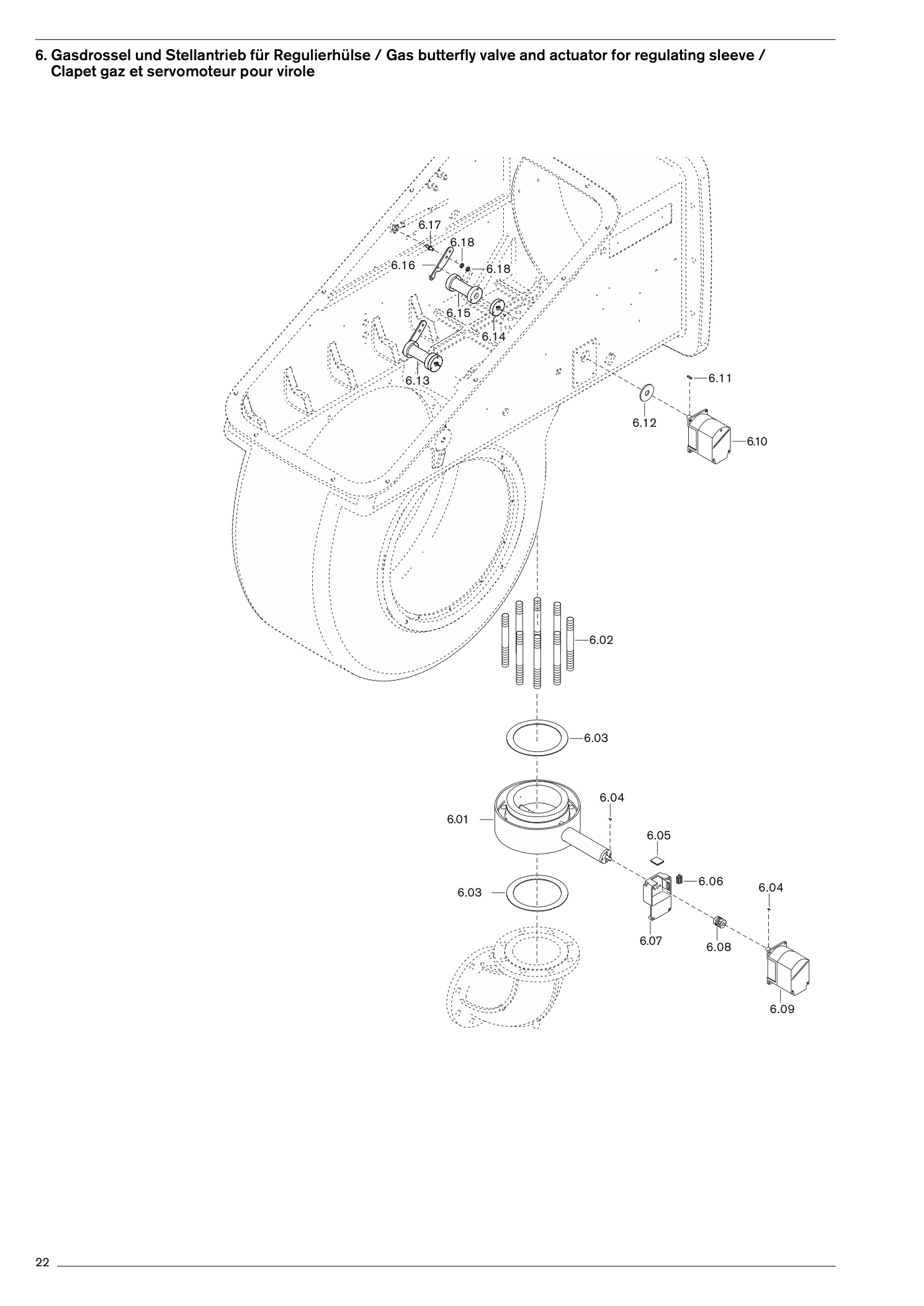

6. Gasdrossel und Stellantrieb für Regulierhülse / Gas butterfly valve and actuator for regulating sleeve /
18 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | Gasdrossel DN150 ohne Stellantrieb | 27780525062 | Im Shop suchenPDF S. 23 |
| 6.02 | Stiftschraube M20Fo x 150 FL DIN 93 | 421051 | Im Shop suchenPDF S. 23 |
| 6.03 | Dichtung 160,5 x 204,5 x 2 | 17740500017 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.04 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.05 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 23 |
| 6.06 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.07 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 23 |
| 6.08 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 23 |
| 6.09 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 23 |
| 6.10 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 23 |
| 6.11 | Paßfeder 5 x 3 x 28 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |
| 6.12 | Dichtung Stellantrieb | 21770615017 | Im Shop suchenPDF S. 23 |
| 6.13 | Antriebshebel kpl. | 28781415012 | Im Shop suchenPDF S. 23 |
| 6.14 | Spannnabe D14 | 21070415327 | Im Shop suchenPDF S. 23 |
| 6.15 | Spannnabe Verlängerung | 28781415027 | Im Shop suchenPDF S. 23 |
| 6.16 | Antriebshebel | 27780515067 | Im Shop suchenPDF S. 23 |
| 6.17 | Gelenkbolzen M6/M8 x 1 x 51 | 27780515077 | Im Shop suchenPDF S. 23 |
| 6.18 | Sechskantmutter M8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 23 |

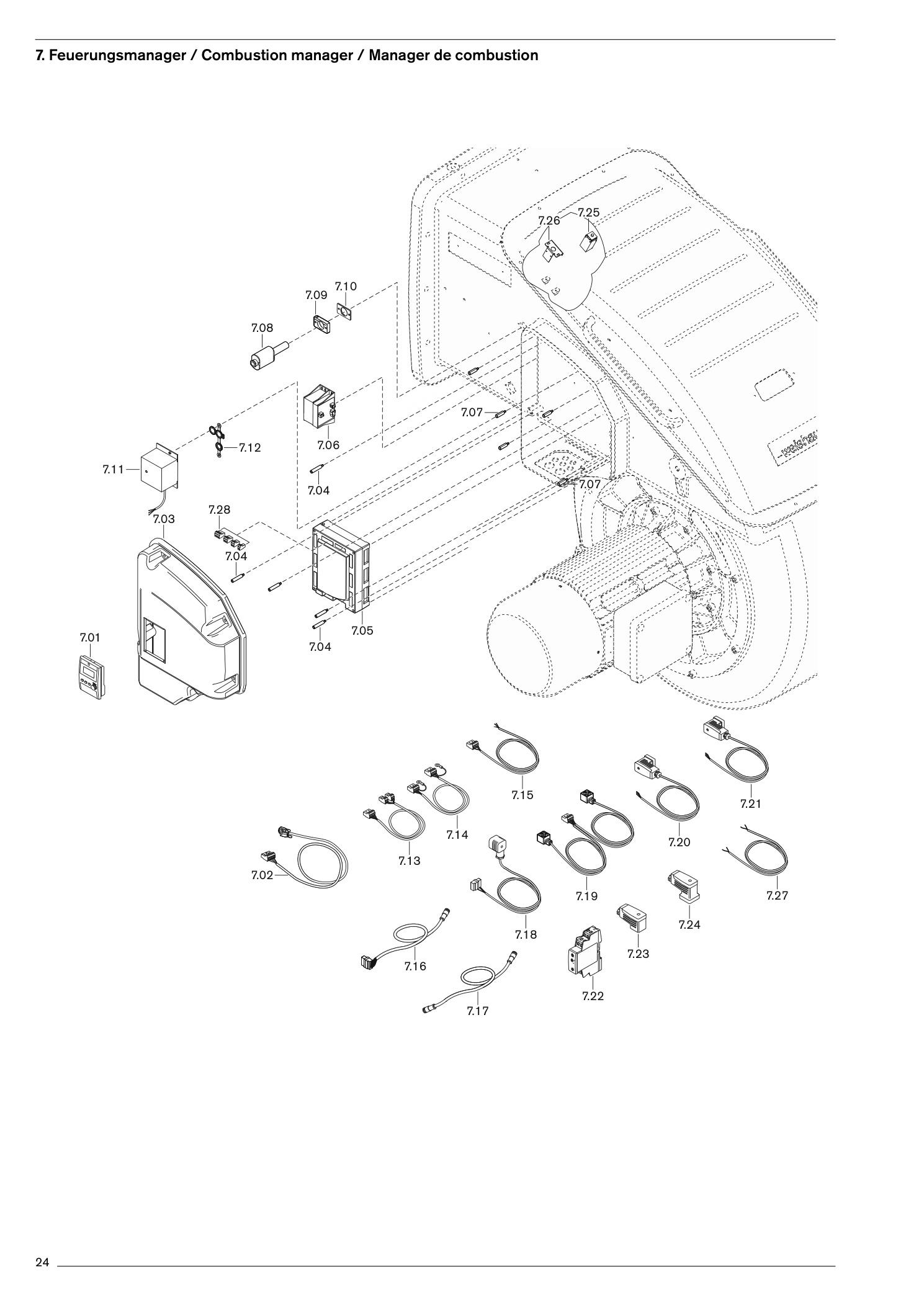

7. Feuerungsmanager / Combustion manager / Manager de combustion
75 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.01 | ABE für W-FM 100/200 ABEWesteuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 25 |
| 7.01 | ABE für W-FM 100/200 ABEWesteuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 25 |
| 7.01 | ABE für W-FM 100/200 ABEOsteuropa 1 (GB, PL, H, CZ, HR, SLO) | 600441 | Im Shop suchenPDF S. 25 |
| 7.01 | ABE für W-FM 100/200 ABEOsteuropa 2 (GB, RUS, D, TR, R, BG) | 600442 | Im Shop suchenPDF S. 25 |
| 7.02 | Steckerkabel WFM100/200 ABE PlugABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 25 |
| 7.02 | Steckerkabel WFM100/200 ABE PlugABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 25 |
| 7.02 | Steckerkabel WFM100/200 ABE PlugABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.02 | Steckerkabel WFM100/200 ABE PlugABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 25 |
| 7.03 | Abdeckhaube komplett CoverABE eingebaut | 28781412012 | Im Shop suchenPDF S. 25 |
| 7.03 | Abdeckhaube komplett CoverABE extern | 28781412022 | Im Shop suchenPDF S. 25 |
| 7.04 | Stehbolzen Abdeckhaube | 21110412037 | Im Shop suchenPDF S. 25 |
| 7.05 | Feuerungsmanager 230V 50-60Hz CombustionW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 25 |
| 7.05 | Feuerungsmanager 230V 50-60Hz CombustionW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 25 |
| 7.05 | Feuerungsmanager 230V 50-60Hz CombustionW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.06 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.07 | Stehbolzen | 27750612017 | Im Shop suchenPDF S. 25 |
| 7.08 | Flammenfühler QRI 2B2.B180B | 600652 | Im Shop suchenPDF S. 25 |
| 7.09 | Flansch für Flammenfühler QRI | 21770612097 | Im Shop suchenPDF S. 25 |
| 7.09 | Flansch für Flammenfühler QRIDichtung für Flansch Flammenfühler QRI | 21710412017 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 25 |
| 7.10 | Halteblech 2 x 40 x 60 | 27740312027 | Im Shop suchenPDF S. 25 |
| 7.11 | Zündgerät Typ W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 25 |
| 7.12 | Dichtung für Zündgerät 3-polig | 21820411017 | Im Shop suchenPDF S. 25 |
| 7.13 | Steckerkabel W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 25 |
| 7.14 | Steckerkabel W-FM Trafo 12-0-12V | 21770612792 | Im Shop suchenPDF S. 25 |
| 7.15 | Steckerkabel W-FM Luftdruckwächter | 21770612032 | Im Shop suchenPDF S. 25 |
| 7.16 | Steckerkabel W-FM - Stellantrieb Luft | 21760512222 | Im Shop suchenPDF S. 25 |
| 7.17 | Steckerkabel SQM zu SQM Plug1500 mm | 21760512112 | Im Shop suchenPDF S. 25 |
| 7.17 | Steckerkabel SQM zu SQM Plug400 mm | 21760512022 | Im Shop suchenPDF S. 25 |
| 7.18 | Steckerkabel für Druckwächter PlugDSB146 RL 3 x 0,75 1700 mm | 21510412162 | Im Shop suchenPDF S. 25 |
| 7.18 | Steckerkabel für Druckwächter PlugDSB158 VL 4 x 0,75 1800 mm | 21110412412 | Im Shop suchenPDF S. 25 |
| 7.19 | Steckerkabel mit Stecker X8-03 Magnetventil | 28881412012 | Im Shop suchenPDF S. 25 |
| 7.20 | Steckerkabel Ventilendschalter S 33 | 21751426012 | Im Shop suchenPDF S. 25 |
| 7.21 | Steckerkabel Ventilendschalter S 35 | 21751426022 | Im Shop suchenPDF S. 25 |
| 7.22 | Zeitrelais | 704173 | Im Shop suchenPDF S. 25 |
| 7.23 | Stecker PlugTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 25 |
| 7.24 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 25 |
| 7.25 | Endschalter XCKN2110 P20 | 700944 | Im Shop suchenPDF S. 25 |
| 7.26 | Abdeckblech Endschalter | 28781401187 | Im Shop suchenPDF S. 25 |
| 7.27 | Anschlusskabel 2 x 0,75 1000 mm Endschalter | 18127412022 | Im Shop suchenPDF S. 25 |
| 7.28 | W-FM Stecker W-FMX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX5-01 Öl- min- Druck DSB | 158716 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX5-02 Öl- max- Druck DSB | 146716 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX9-02 N, PE | 716320 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX10.02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX71 Gaszähler | 716334 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX72 Ölzähler | 716335 | Im Shop suchenPDF S. 27 |
| 7.28 | W-FM Stecker W-FMX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 27 |

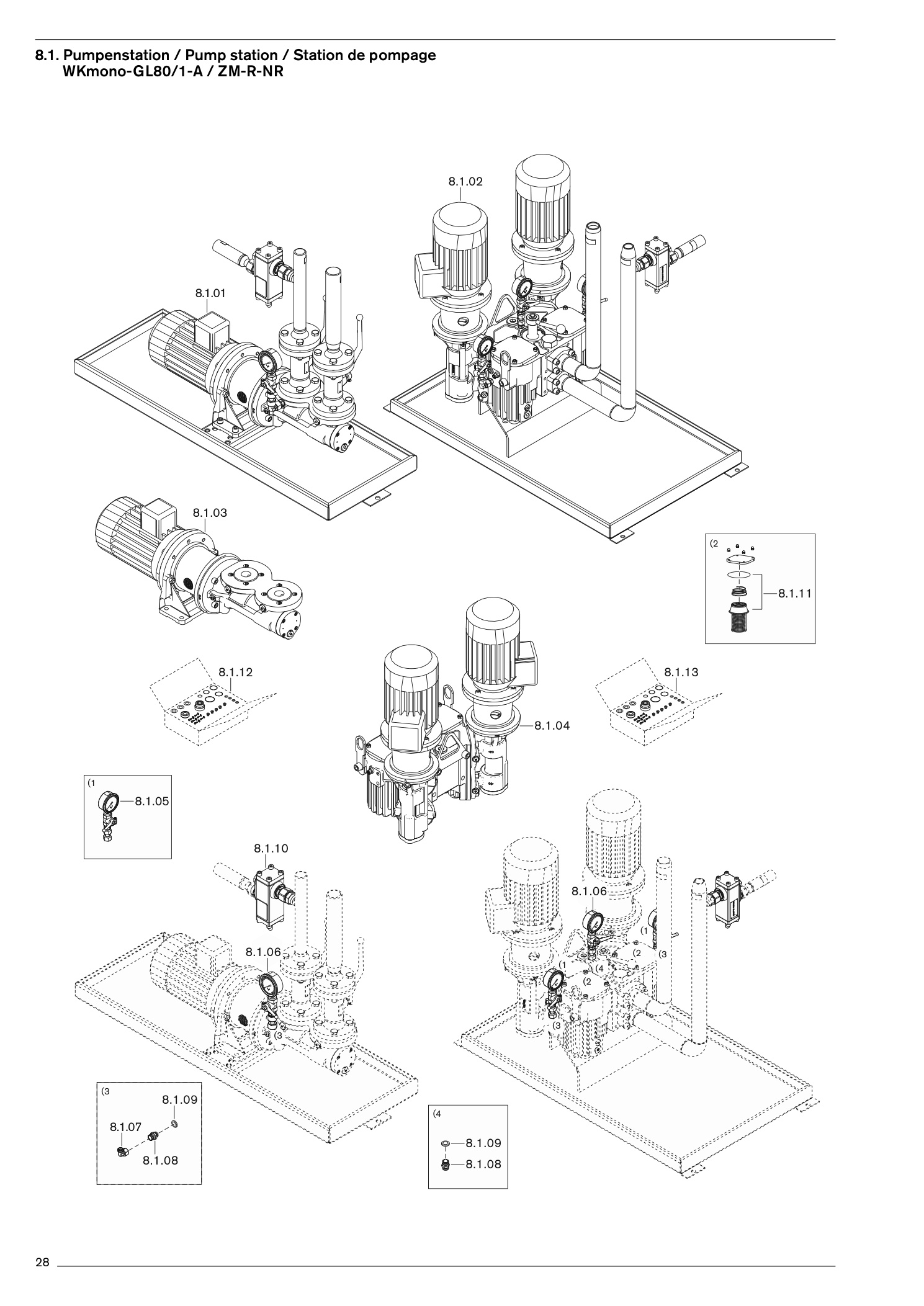

8. Sachgruppe 8
42 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.1.01 | Pumpstation Kral LFW PumpLFW-15-EL | 57400000390 | Im Shop suchenPDF S. 29 |
| 8.1.01 | Pumpstation Kral LFW PumpLFW-20-EL | 57400000400 | Im Shop suchenPDF S. 29 |
| 8.1.01 | Pumpstation Kral LFW PumpLFW-26-EL | 57400000410 | Im Shop suchenPDF S. 29 |
| 8.1.02 | Pumpstation Kral DLC PumpDLC-1800-EL | 57400000530 | Im Shop suchenPDF S. 29 |
| 8.1.02 | Pumpstation Kral DLC PumpDLC-2400-EL | 57400000540 | Im Shop suchenPDF S. 29 |
| 8.1.02 | Pumpstation Kral DLC PumpDLC-2600-EL | 57400000550 | Im Shop suchenPDF S. 29 |
| 8.1.03 | Pumpe für Pumpstation LFW PumpLFW-15-EL 2900 1/min 2,2 kW | 624239 | Im Shop suchenPDF S. 29 |
| 8.1.03 | Pumpe für Pumpstation LFW PumpLFW-20-EL 2900 1/min 3,0 kW | 624240 | Im Shop suchenPDF S. 29 |
| 8.1.03 | Pumpe für Pumpstation LFW PumpLFW-26-EL 2900 1/min 4,0 kW | 624241 | Im Shop suchenPDF S. 29 |
| 8.1.04 | Pumpe für Pumpstation DLC PumpDLC-1800-EL 2900 1/min 2,2 kW | 624326 | Im Shop suchenPDF S. 29 |
| 8.1.04 | Pumpe für Pumpstation DLC PumpDLC-2400-EL 2900 1/min 3,0 kW | 624327 | Im Shop suchenPDF S. 29 |
| 8.1.04 | Pumpe für Pumpstation DLC PumpDLC-2600-EL 2900 1/min 4,0 kW | 624328 | Im Shop suchenPDF S. 29 |
| 8.1.05 | Vakuum-Manometer -1+9 bar | 12136485030 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 8.1.06 | Manometer 0 bis 40 bar | 12136485020 | Im Shop suchenPDF S. 29 |
| 8.1.07 | Verschraubung EVW 12-PL | 452452 | Im Shop suchenPDF S. 29 |
| 8.1.08 | Verschraubung XGE 12-LR G¼-A | 452257 | Im Shop suchenPDF S. 29 |
| 8.1.09 | Dichtring A13,5 x 17 x 1,5 DIN 7603 | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 29 |
| 8.1.10 | Druckregulierventil kompl. | 12146406072 | Im Shop suchenPDF S. 29 |
| 8.1.11 | Schmutzfänger DLC Heizöl EL | 57400000702 | Im Shop suchenPDF S. 29 |
| 8.1.12 | Dichtungsset LFW Gleitringdichtung Standard | 57400000612 | Im Shop suchenPDF S. 29 |
| 8.1.13 | Dichtungsset DLC Gleitringdichtung Standard | 57400000652 | Im Shop suchenPDF S. 29 |
| 8.2.01 | Pumpstation Kral LFW PumpLFW-26-EL | 57400000410 | Im Shop suchenPDF S. 31 |
| 8.2.01 | Pumpstation Kral LFW PumpLFW-32-EL | 57400000420 | Im Shop suchenPDF S. 31 |
| 8.2.01 | Pumpstation Kral LFW PumpLFW-42-EL | 57400000430 | Im Shop suchenPDF S. 31 |
| 8.2.02 | Pumpstation Kral DLC PumpDLC-2600-EL | 57400000550 | Im Shop suchenPDF S. 31 |
| 8.2.02 | Pumpstation Kral DLC PumpDLC-3300-EL | 57400000560 | Im Shop suchenPDF S. 31 |
| 8.2.02 | Pumpstation Kral DLC PumpDLC-5000-EL | 57400000570 | Im Shop suchenPDF S. 31 |
| 8.2.03 | Pumpe für Pumpstation LFW PumpLFW-26-EL 2900 1/min 2,2 kW | 624241 | Im Shop suchenPDF S. 31 |
| 8.2.03 | Pumpe für Pumpstation LFW PumpLFW-32-EL 2900 1/min 3,0 kW | 624242 | Im Shop suchenPDF S. 31 |
| 8.2.03 | Pumpe für Pumpstation LFW PumpLFW-42-EL 2900 1/min 4,0 kW | 624243 | Im Shop suchenPDF S. 31 |
| 8.2.04 | Pumpe für Pumpstation DLC PumpDLC-2600-EL 2900 1/min 2,2 kW | 624328 | Im Shop suchenPDF S. 31 |
| 8.2.04 | Pumpe für Pumpstation DLC PumpDLC-3300-EL 2900 1/min 3,0 kW | 624329 | Im Shop suchenPDF S. 31 |
| 8.2.04 | Pumpe für Pumpstation DLC PumpDLC-5000-EL 2900 1/min 4,0 kW | 624330 | Im Shop suchenPDF S. 31 |
| 8.2.05 | Vakuum-Manometer -1+9 bar | 12136485030 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 8.2.06 | Manometer 0 bis 40 bar | 12136485020 | Im Shop suchenPDF S. 31 |
| 8.2.07 | Verschraubung EVW 12-PL | 452452 | Im Shop suchenPDF S. 31 |
| 8.2.08 | Verschraubung XGE 12-LR G¼-A | 452257 | Im Shop suchenPDF S. 31 |
| 8.2.09 | Dichtring A13,5 x 17 x 1,5 DIN 7603 | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 31 |
| 8.2.10 | Druckregulierventil kompl. | 12146406072 | Im Shop suchenPDF S. 31 |
| 8.2.11 | Schmutzfänger DLC Heizöl EL | 57400000702 | Im Shop suchenPDF S. 31 |
| 8.2.12 | Dichtungsset LFW Gleitringdichtung Standard | 57400000612 | Im Shop suchenPDF S. 31 |
| 8.2.13 | Dichtungsset DLC Gleitringdichtung Standard | 57400000652 | Im Shop suchenPDF S. 31 |

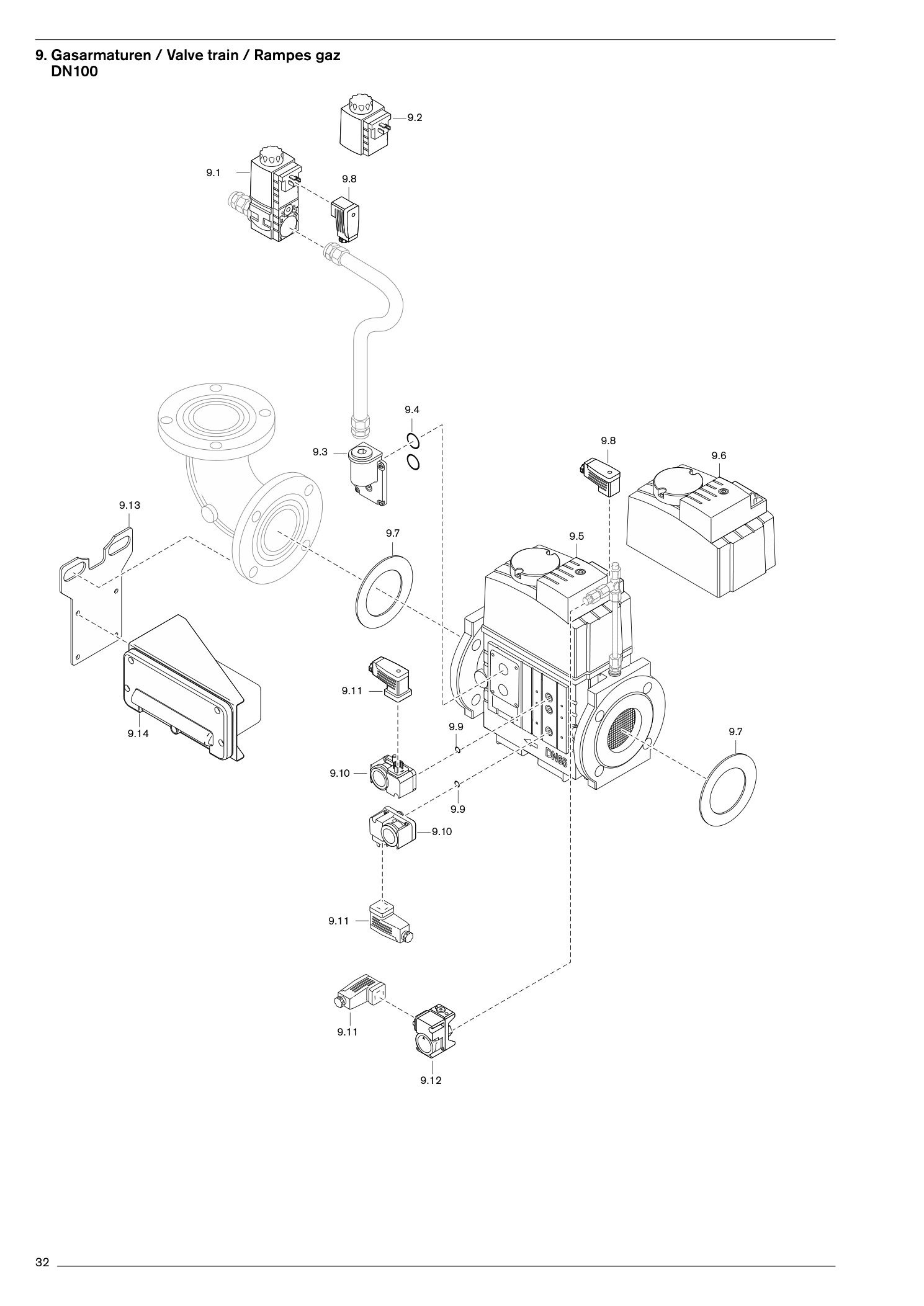

9. Gasarmaturen / Valve train / Rampes gaz
20 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.1 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 33 |
| 9.2 | Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 33 |
| 9.3 | Zündgasflansch G3/4" | 625032 | Im Shop suchenPDF S. 33 |
| 9.4 | O-Ring 27 x 1,5 | 445517 | Im Shop suchenPDF S. 33 |
| 9.5 | Magnetventil SolenoidDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 33 |
| 9.6 | Magnet kompl. Solenoid,5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 33 |
| 9.7 | Dichtring Sealing115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 33 |
| 9.8 | Stecker PlugTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 33 |
| 9.9 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 9.10 | Gasdruckwächter GasGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 33 |
| 9.10 | Gasdruckwächter GasGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 33 |
| 9.10 | Gasdruckwächter GasGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 33 |
| 9.11 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 33 |
| 9.12 | Gasdruckwächter GasGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 33 |
| 9.12 | Gasdruckwächter GasGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 33 |
| 9.12 | Gasdruckwächter GasGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 33 |
| 9.13 | Montageplatte Mountingfür Klemmk. DN 80 - DN | 100217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |
| 9.14 | Klemmkasten für Gasarmaturen W-FM: Terminalohne GW-max | 21770426332 | Im Shop suchenPDF S. 33 |
| 9.14 | Klemmkasten für Gasarmaturen W-FM: Terminalmit GW-max | 21770426342 | Im Shop suchenPDF S. 33 |
| 9.15 | Leitplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 33 |

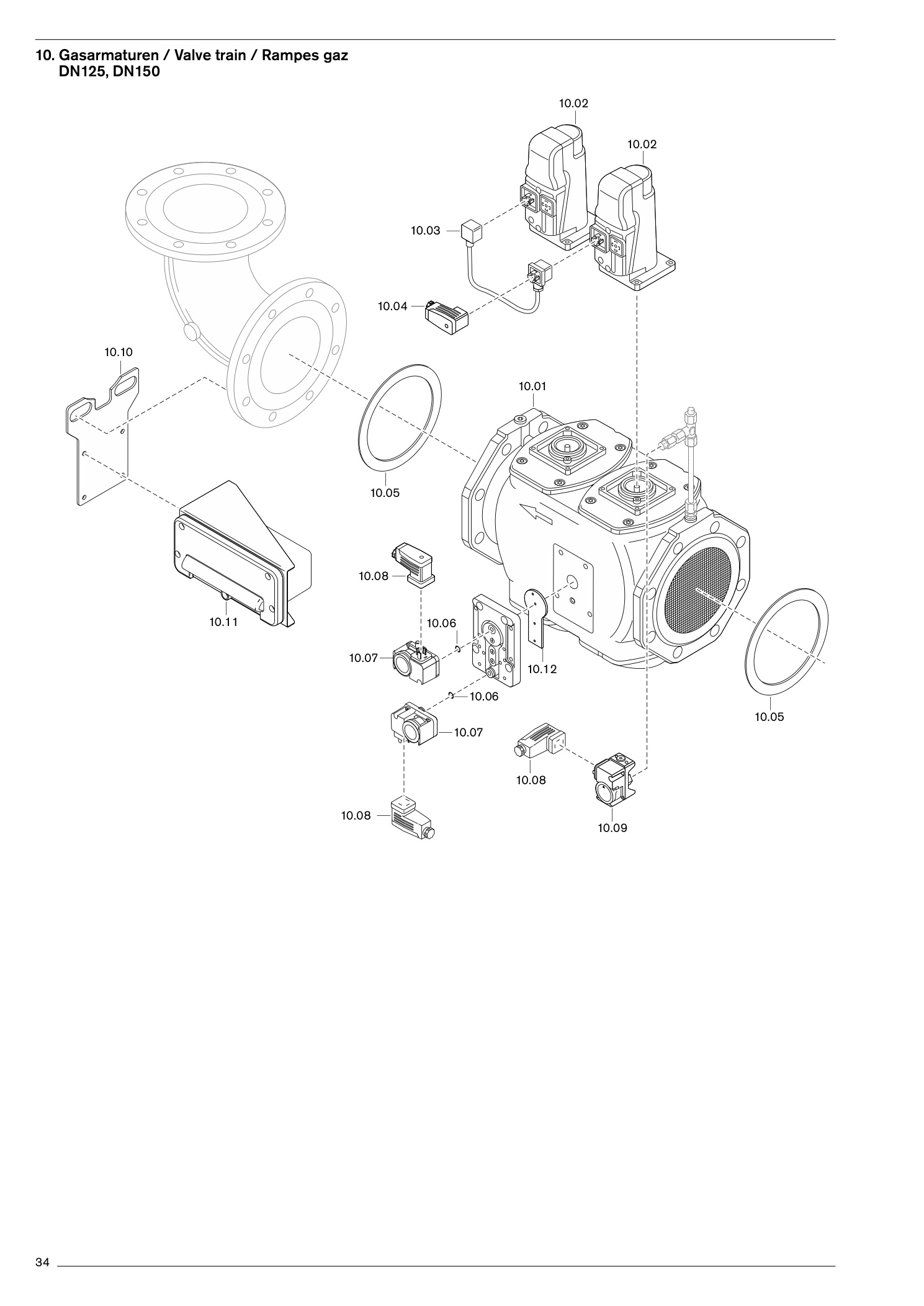

10. Gasarmaturen / Valve train / Rampes gaz
19 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 10.01 | Gasdoppelventil VGD40. | 125625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 10.01 | Gasdoppelventil VGD40.VGD40. | 150625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 10.02 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 35 |
| 10.03 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 35 |
| 10.04 | Stecker PlugTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 35 |
| 10.05 | Dichtring 141 x 192 x 2 (DN 125) | 441046 | Im Shop suchenPDF S. 35 |
| 10.05 | Dichtring 141 x 192 x 2 (DN 125)169 x 218 x 2 (DN 150) | 441047 | Im Shop suchenPDF S. 35 |
| 10.06 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 10.07 | Gasdruckwächter GasGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 35 |
| 10.07 | Gasdruckwächter GasGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 35 |
| 10.07 | Gasdruckwächter GasGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 35 |
| 10.08 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 35 |
| 10.09 | Gasdruckwächter GasGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 35 |
| 10.09 | Gasdruckwächter GasGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 35 |
| 10.09 | Gasdruckwächter GasGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 35 |
| 10.10 | Montageplatte für Klemmk. W-FM bis DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 35 |
| 10.11 | Klemmkasten für Gasarmaturen W-FM: Terminalohne GW-max | 21770426332 | Im Shop suchenPDF S. 35 |
| 10.11 | Klemmkasten für Gasarmaturen W-FM: Terminalmit GW-max | 21770426342 | Im Shop suchenPDF S. 35 |
| 10.12 | Dichtung VGD40 für Druckwächterplatte | 625508 | Im Shop suchenPDF S. 35 |
