Weishaupt Brenner WGL40/1-A Ausf. ZM
Dokument 83226580. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

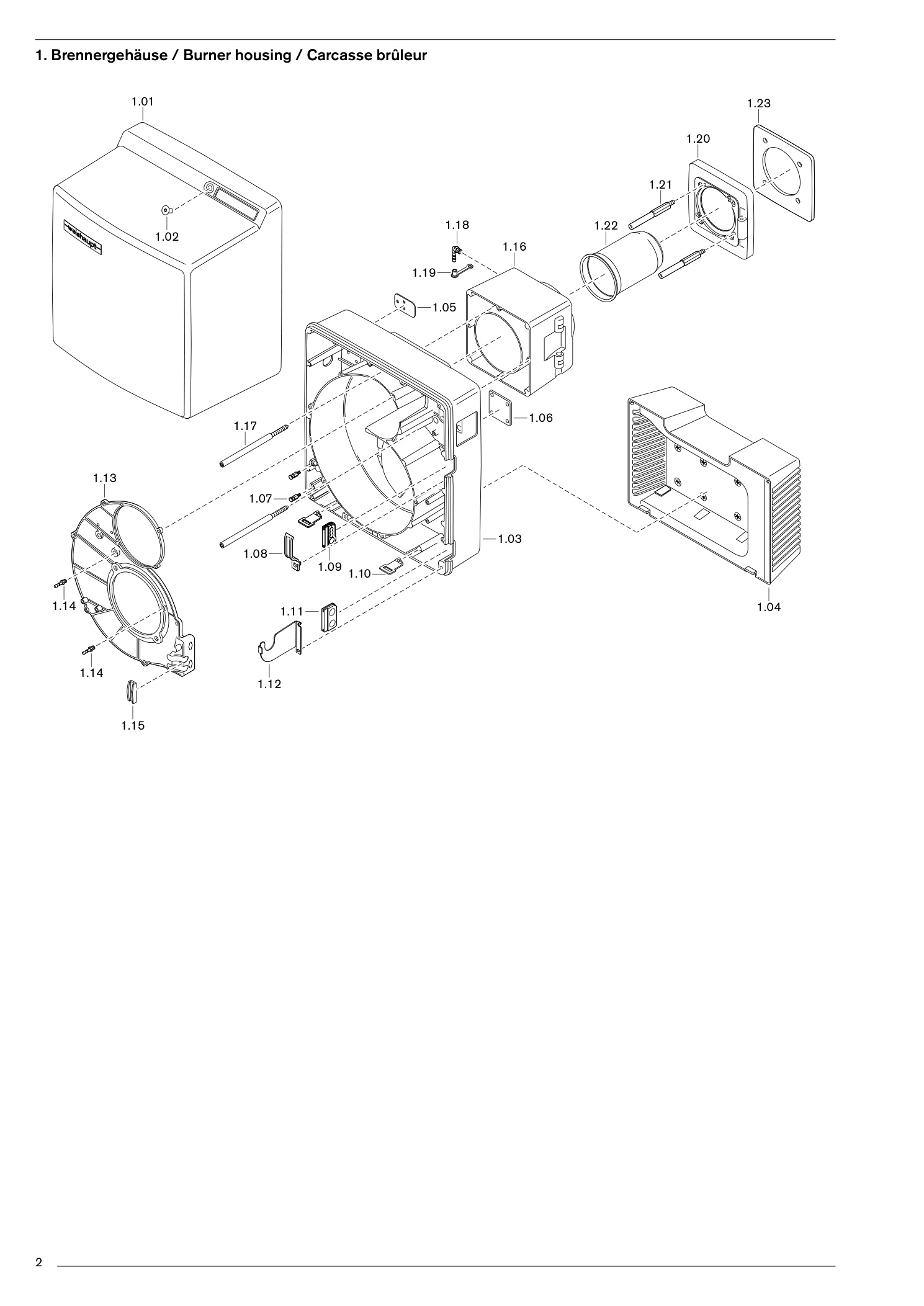

1. Brennergehäuse / Burner housing
30 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Abdeckhaube | 24131001112 | Im Shop suchenPDF S. 3 |
| 1.02 | Schraube M 8 x 16 DIN 7991 | 404412 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.03 | Brennergehäuse | 23541001017 | Im Shop suchenPDF S. 3 |
| 1.04 | Ansauggehäuse komplett | 24140001082 | Im Shop suchenPDF S. 3 |
| 1.04 | Ansauggehäuse komplettSchraube 4 x 22 Torx-Plus Remform | 409307 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.05 | Halteblech für Lagerbock | 23531001057 | Im Shop suchenPDF S. 3 |
| 1.06 | Befestigungsblech für Gasdrossel | 23240001057 | Im Shop suchenPDF S. 3 |
| 1.07 | Einhängebolzen | 24140001327 | Im Shop suchenPDF S. 3 |
| 1.08 | Schelle | 24140001357 | Im Shop suchenPDF S. 3 |
| 1.09 | Tülle für Anschlußkabel | 24120001247 | Im Shop suchenPDF S. 3 |
| 1.10 | Befestigungswinkel für Haube | 24140001207 | Im Shop suchenPDF S. 3 |
| 1.11 | Tülle | 24140001177 | Im Shop suchenPDF S. 3 |
| 1.12 | Halteblech Service für Ölpumpe | 23531001037 | Im Shop suchenPDF S. 3 |
| 1.13 | Gehäusedeckel | 24140001457 | Im Shop suchenPDF S. 3 |
| 1.14 | Einschraubstutzen R 1/8 GES4 | 453004 | Im Shop suchenPDF S. 3 |
| 1.15 | Halter für Ölschlauch | 24140001367 | Im Shop suchenPDF S. 3 |
| 1.16 | Zwischenflansch | 24140001427 | Im Shop suchenPDF S. 3 |
| 1.17 | Schraube M8 Brennergehäuse | 23531001047 | Im Shop suchenPDF S. 3 |
| 1.18 | Einschraubstutzen R 1/8 WES6 | 453010 | Im Shop suchenPDF S. 3 |
| 1.19 | Schutzkappe DN 6 SELF 50/2 CF | 23230001047 | Im Shop suchenPDF S. 3 |
| 1.20 | Brennerflansch | 24140001437 | Im Shop suchenPDF S. 3 |
| 1.20 | BrennerflanschSchraube M 8 x 35 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.20 | BrennerflanschScheibe A 10,5 DIN 125 A4 | 430603 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.21 | Stehbolzen M10 x 120 Brennerflansch | 24140001247 | Im Shop suchenPDF S. 3 |
| 1.22 | Flammrohr W40/1Standard | 24140014012 | Im Shop suchenPDF S. 3 |
| 1.22 | Flammrohr W40/1100 mm verlängert * | 24040014012 | Im Shop suchenPDF S. 3 |
| 1.22 | Flammrohr W40/1200 mm verlängert * | 24040014022 | Im Shop suchenPDF S. 3 |
| 1.22 | Flammrohr W40/1Schraube M5 x 12 Kombi-Torx-Plus 20IP | 409247 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.22 | Flammrohr W40/1Scheibe 5,5 x 12 oval | 24140014077 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.23 | Flanschdichtung 8 x 238,5 x 238,5 | 24140001147 | Im Shop suchenPDF S. 3 |

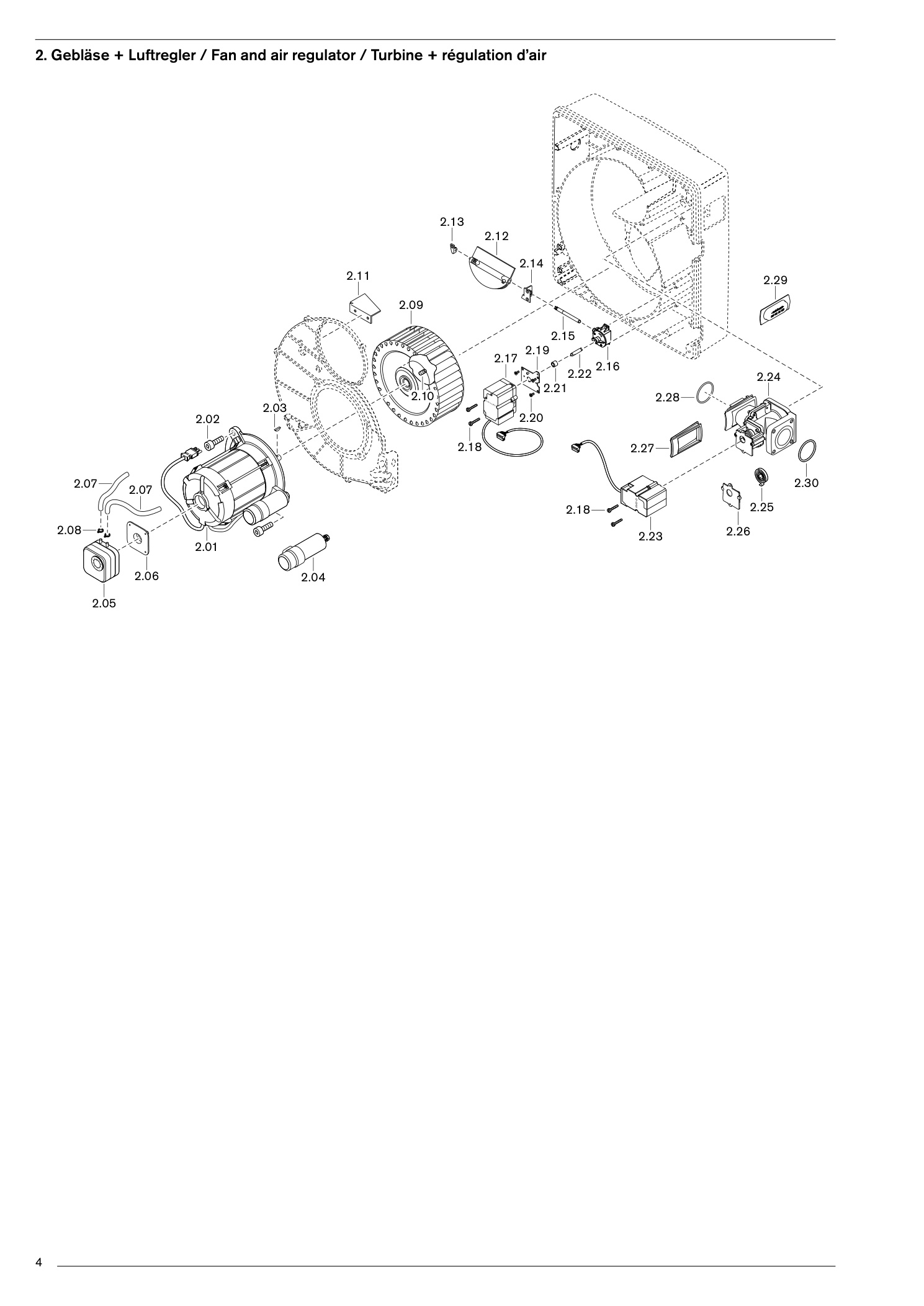

2. Gebläse + Luftregler / Fan and air regulator / Turbine +
30 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Motor ECK06/A-2 230 V / 50 Hz m. Kabel | 24040007032 | Im Shop suchenPDF S. 5 |
| 2.02 | Schraube M 8 x 20 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.03 | Scheibenfeder 4 x 5 DIN 6888 | 490154 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.04 | Kondensator-Set 16,0 uF 420 V | 713479 | Im Shop suchenPDF S. 5 |
| 2.05 | Druckwächter LGW 10 A2 1 - 10 mbar | 691370 | Im Shop suchenPDF S. 5 |
| 2.06 | Anbauflansch für LGW | 605243 | Im Shop suchenPDF S. 5 |
| 2.07 | 4,0 x 1,75 250 mm | 23211024037 | Im Shop suchenPDF S. 5 |
| 2.08 | Schlauchklemme 7,5 | 790218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.09 | Gebläserad TLR-S 190 x 81,8-L S1 50-60 Hz | 24140008032 | Im Shop suchenPDF S. 5 |
| 2.10 | Gewindestift M8 x 8 mit Ringschneide (Tuflok) | 420550 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.11 | Luftleitblech | 23240001047 | Im Shop suchenPDF S. 5 |
| 2.12 | Luftklappe komplett | 24140002012 | Im Shop suchenPDF S. 5 |
| 2.13 | links | 24140002037 | Im Shop suchenPDF S. 5 |
| 2.14 | rechts mit Lagerbuchse | 24121002032 | Im Shop suchenPDF S. 5 |
| 2.15 | Welle Luftklappe - Winkelgetriebe | 24140002147 | Im Shop suchenPDF S. 5 |
| 2.16 | Winkelgetriebe | 24111002062 | Im Shop suchenPDF S. 5 |
| 2.17 | Schrittmotor Luft STE 4,5 24V | 23011002032 | Im Shop suchenPDF S. 5 |
| 2.18 | Schraube M4 x 30 Torx-Plus metr. | 409245 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.19 | Befestigungsblech | 24140002222 | Im Shop suchenPDF S. 5 |
| 2.20 | Schraube M4 x 10 Torx-Plus 20IP | 409236 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.21 | Führungshülse | 24140002207 | Im Shop suchenPDF S. 5 |
| 2.22 | Welle Winkelgetriebe - Stellantrieb | 24131002157 | Im Shop suchenPDF S. 5 |
| 2.23 | Schrittmotor Gas STE 4,5 24V | 651101 | Im Shop suchenPDF S. 5 |
| 2.24 | Gasdrossel | 23541025010 | Im Shop suchenPDF S. 5 |
| 2.25 | Drehfeder 2 starke Ausführung | 24140002167 | Im Shop suchenPDF S. 5 |
| 2.26 | Halteblech Winkelgetriebe | 23531025077 | Im Shop suchenPDF S. 5 |
| 2.27 | Brennergehäuse Verbindungskanal | 23541025017 | Im Shop suchenPDF S. 5 |
| 2.28 | O-Ring 46 x 3,5 NBR70 DIN ISO 3601 | 445169 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.29 | Steckscheibe Dichtheitsprüfung | 23531025097 | Im Shop suchenPDF S. 5 |
| 2.30 | O-Ring 45 x 3 NBR70 DIN ISO 3601 | 445518 | Im Shop suchenPDF S. 5 |

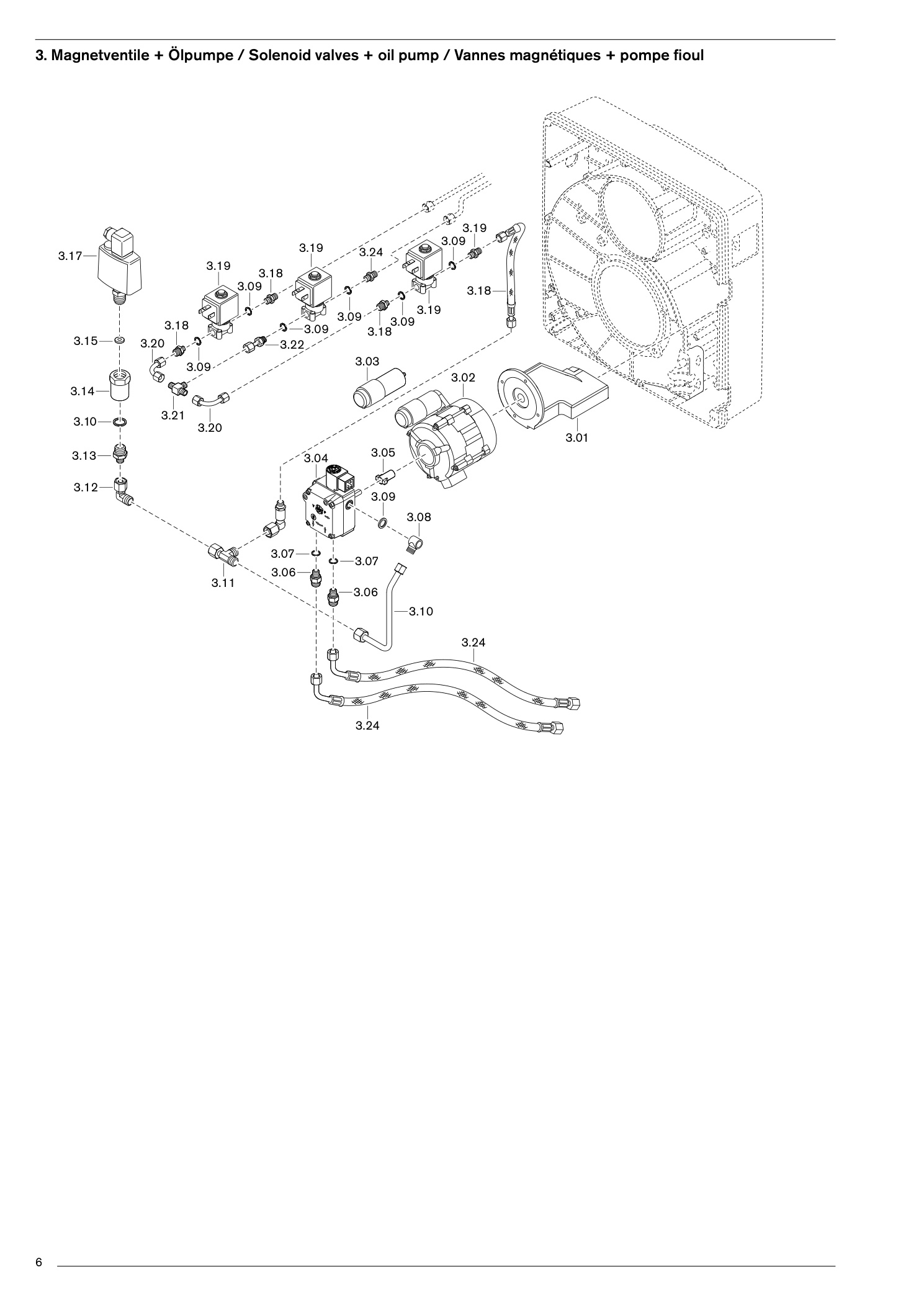

3. Magnetventile + Ölpumpe
27 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Haltewinkel Pumpenmotor | 23531007017 | Im Shop suchenPDF S. 7 |
| 3.02 | Motor ECK 02/H-2P 230V 50Hz 75W | 24005008042 | Im Shop suchenPDF S. 7 |
| 3.03 | Kondensator -Set 4,0 μF 420 V | 713473 | Im Shop suchenPDF S. 7 |
| 3.04 | Pumpe ALV65C 9609 6P0700R | 601860 | Im Shop suchenPDF S. 7 |
| 3.04 | Pumpe ALV65C 9609 6P0700RMagnetspule T80 Suntec | 604495 | Im Shop suchenPDF S. 7 |
| 3.04 | Pumpe ALV65C 9609 6P0700RFiltersatz mit Deckeldichtung | 601107 | Im Shop suchenPDF S. 7 |
| 3.05 | Steckkupplung | 652135 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.06 | Einschraubstutzen 8LL M12 x 1 x G1/4 x 28 | 14025006067 | Im Shop suchenPDF S. 7 |
| 3.07 | Dichtring A 13,5 x17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.08 | Gehäuse X SWVE08-LLR TN | 452620 | Im Shop suchenPDF S. 7 |
| 3.09 | Dichtring A 10 x 13,5 x 1 DIN 7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.10 | Ölleitung 8 x 1,0 x | 150240 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.11 | EVL 08-PL | 452550 | Im Shop suchenPDF S. 7 |
| 3.12 | EVW 08-PL | 452450 | Im Shop suchenPDF S. 7 |
| 3.13 | XGE 08-LR G 1/4” | 452264 | Im Shop suchenPDF S. 7 |
| 3.14 | Einschraubstutzen IG 1/4” x IG 1/2” x 40 | 29050413037 | Im Shop suchenPDF S. 7 |
| 3.15 | Dichtring C 6,2 x 17,5 x 2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.16 | Druckwächter Typ DSF 158 F001 0 - 25 bar | 640109 | Im Shop suchenPDF S. 7 |
| 3.17 | Druckschlauch DN 4, 380 mm, 6-LL/M10 x 1 | 491130 | Im Shop suchenPDF S. 7 |
| 3.18 | Verschraubung XGE06-LLR G 1/8 A | 452291 | Im Shop suchenPDF S. 7 |
| 3.19 | Magnetventil121Z2323 230V50Hz / 240V60Hz | 604480 | Im Shop suchenPDF S. 7 |
| 3.19 | MagnetventilMagnetspule 483764 T1 | 604453 | Im Shop suchenPDF S. 7 |
| 3.20 | Ölleitung 6 x 1,0 | 24140306108 | Im Shop suchenPDF S. 7 |
| 3.21 | Verschraubung XT 06-LL | 452104 | Im Shop suchenPDF S. 7 |
| 3.22 | Einschraubstutzen komplett 6 x G1/8” x 35 | 11135185022 | Im Shop suchenPDF S. 7 |
| 3.23 | XGE G1/8A-6LL m. Blende 1,2 | 25530313017 | Im Shop suchenPDF S. 7 |
| 3.24 | Ölschlauch DN 8 1200 lang | 491128 | Im Shop suchenPDF S. 7 |

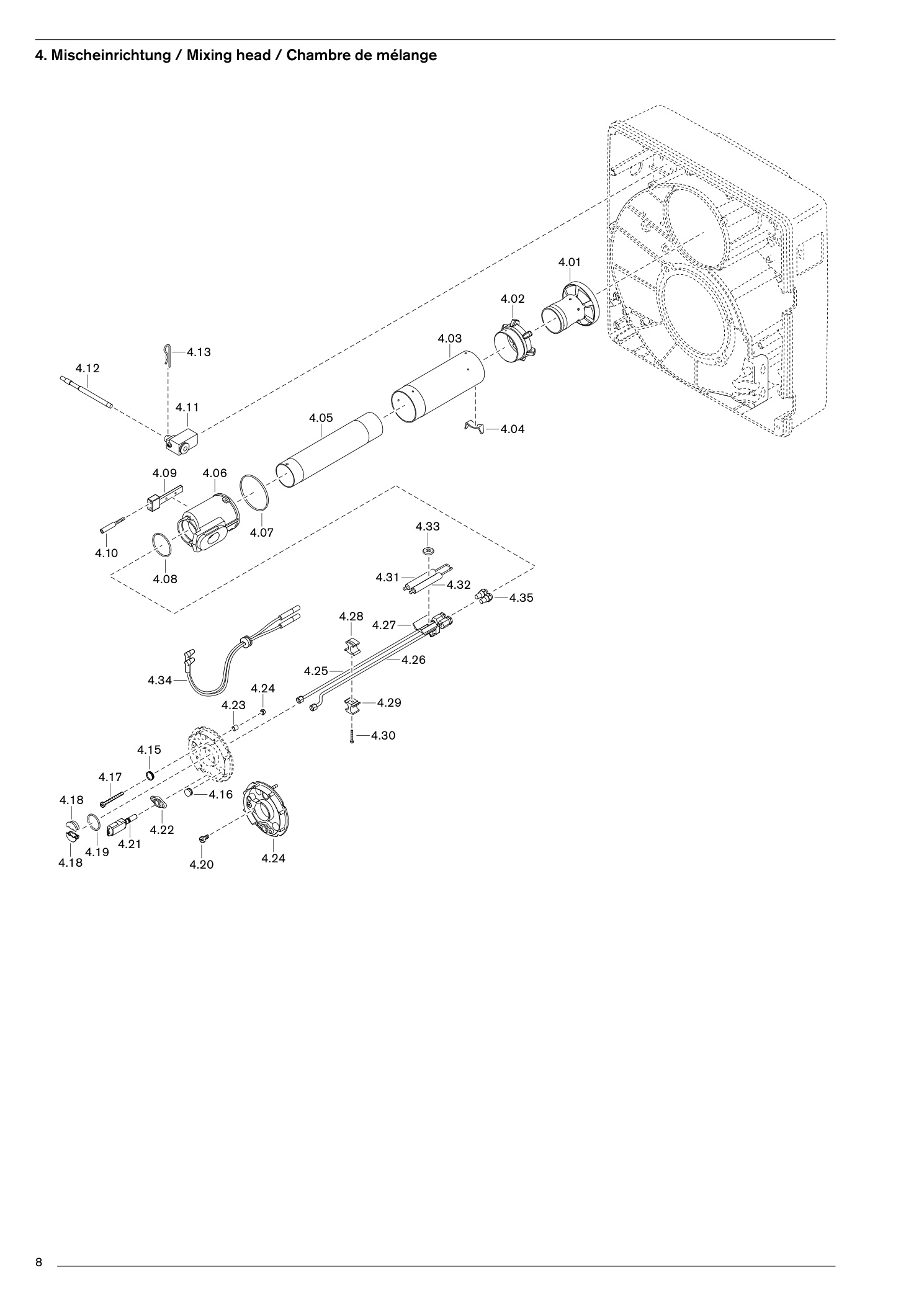

4. Mischeinrichtung / Mixing head / Chambre de mélange
62 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Stauscheibe 115 x 33 | 23541014012 | Im Shop suchenPDF S. 9 |
| 4.02 | Verteilerring | 23541014017 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr außenStandard | 23541014047 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr außen100 mm verlängert* | 23041014027 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr außen200 mm verlängert* | 23041014047 | Im Shop suchenPDF S. 9 |
| 4.04 | Abstützblech Mischgehäuse/Flammrohr | 23541014077 | Im Shop suchenPDF S. 9 |
| 4.05 | Mischrohr innenStandard | 23541014057 | Im Shop suchenPDF S. 9 |
| 4.05 | Mischrohr innen100 mm verlängert* | 23041014017 | Im Shop suchenPDF S. 9 |
| 4.05 | Mischrohr innen200 mm verlängert* | 23041014037 | Im Shop suchenPDF S. 9 |
| 4.06 | Mischgehäuse | 23541014027 | Im Shop suchenPDF S. 9 |
| 4.07 | O-Ring 79 x 2 | 445168 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.08 | O-Ring 59 x 2 | 445167 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.09 | Führungsschiene | 23531014037 | Im Shop suchenPDF S. 9 |
| 4.10 | Anzeigebolzen M6 x 90 | 24111010097 | Im Shop suchenPDF S. 9 |
| 4.11 | Lagerbock komplett | 23531014012 | Im Shop suchenPDF S. 9 |
| 4.12 | Spindel M10 x | 173235 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.13 | Federstecker 3 mm | 428403 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.14 | Deckel-Düsenstock vormontiert | 23541001012 | Im Shop suchenPDF S. 9 |
| 4.15 | Schauglas | 24140001377 | Im Shop suchenPDF S. 9 |
| 4.16 | Verschlusstülle | 756159 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.17 | Verstellschraube M 6 x 72 | 23541010017 | Im Shop suchenPDF S. 9 |
| 4.18 | Halter für Ölleitungen | 23531014097 | Im Shop suchenPDF S. 9 |
| 4.19 | O-Ring 37,5 x 3,55 NBR 70 DIN 3771 | 445156 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.20 | Schraube M5 x 12 Kombi-Torx-Plus 20IP | 409247 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.21 | Flammenwächter KLC20/ | 230230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.22 | Flansch für Flammenwächter | 600637 | Im Shop suchenPDF S. 9 |
| 4.23 | Distanzhülse | 23531010067 | Im Shop suchenPDF S. 9 |
| 4.24 | Sechskantmutter M 6 DIN 985 -6 | 411302 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.25 | Düsenkopf Stufe 1 NozzleStandard | 23031010022 | Im Shop suchenPDF S. 9 |
| 4.25 | Düsenkopf Stufe 1 Nozzle100 mm verlängert* | 23031010052 | Im Shop suchenPDF S. 9 |
| 4.25 | Düsenkopf Stufe 1 Nozzle200 mm verlängert* | 23031010082 | Im Shop suchenPDF S. 9 |
| 4.26 | Düsenkopf Stufe 2 NozzleStandard | 23031010032 | Im Shop suchenPDF S. 9 |
| 4.26 | Düsenkopf Stufe 2 Nozzle100 mm verlängert* | 23031010062 | Im Shop suchenPDF S. 9 |
| 4.26 | Düsenkopf Stufe 2 Nozzle200 mm verlängert* | 23031010092 | Im Shop suchenPDF S. 9 |
| 4.27 | Elektrodenhalter | 23230014027 | Im Shop suchenPDF S. 9 |
| 4.28 | Mitnehmer oben | 23531014087 | Im Shop suchenPDF S. 9 |
| 4.29 | Mitnehmer unten | 23531014077 | Im Shop suchenPDF S. 9 |
| 4.30 | Schraube M4 x 30 Torx-Plus metr. | 409245 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.31 | links | 23531014137 | Im Shop suchenPDF S. 9 |
| 4.32 | rechts | 23531014127 | Im Shop suchenPDF S. 9 |
| 4.33 | Scheibe | 15132714367 | Im Shop suchenPDF S. 9 |
| 4.34 | Zündleitung Ignition700 mm (Standard) | 23531011062 | Im Shop suchenPDF S. 9 |
| 4.34 | Zündleitung Ignition800 mm (für 100 mm Verlängerung)* | 23531011072 | Im Shop suchenPDF S. 9 |
| 4.34 | Zündleitung Ignition900 mm (für 200 mm Verlängerung)* | 23531011082 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil1,10 gph 45°HF Fluidics | 602711 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil1,25 gph 45°HF Fluidics | 602713 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil1,35 gph 45°HF Fluidics | 602714 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil1,50 gph 45°HF Fluidics | 602715 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil1,65 gph 45°HF Fluidics | 602716 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil1,75 gph 45°HF Fluidics | 602717 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil2,00 gph 45°HF Fluidics | 602718 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil2,25 gph 45°HF Fluidics | 602719 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil2,50 gph 45°HF Fluidics | 602685 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil2,75 gph 45°HF Fluidics | 602686 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil3,00 gph 45°HF Fluidics | 602687 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil3,50 gph 45°HF Fluidics | 602688 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil4,00 gph 45°HF Fluidics | 602689 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil4,50 gph 45°HF Fluidics | 602690 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil5,00 gph 45°HF Fluidics | 602692 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil5,50 gph 45°HF Fluidics | 602691 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil6,00 gph 45°HF Fluidics | 602693 | Im Shop suchenPDF S. 9 |
| 4.35 | Öldüse Oil6,50 gph 45°HF Fluidics | 602694 | Im Shop suchenPDF S. 9 |

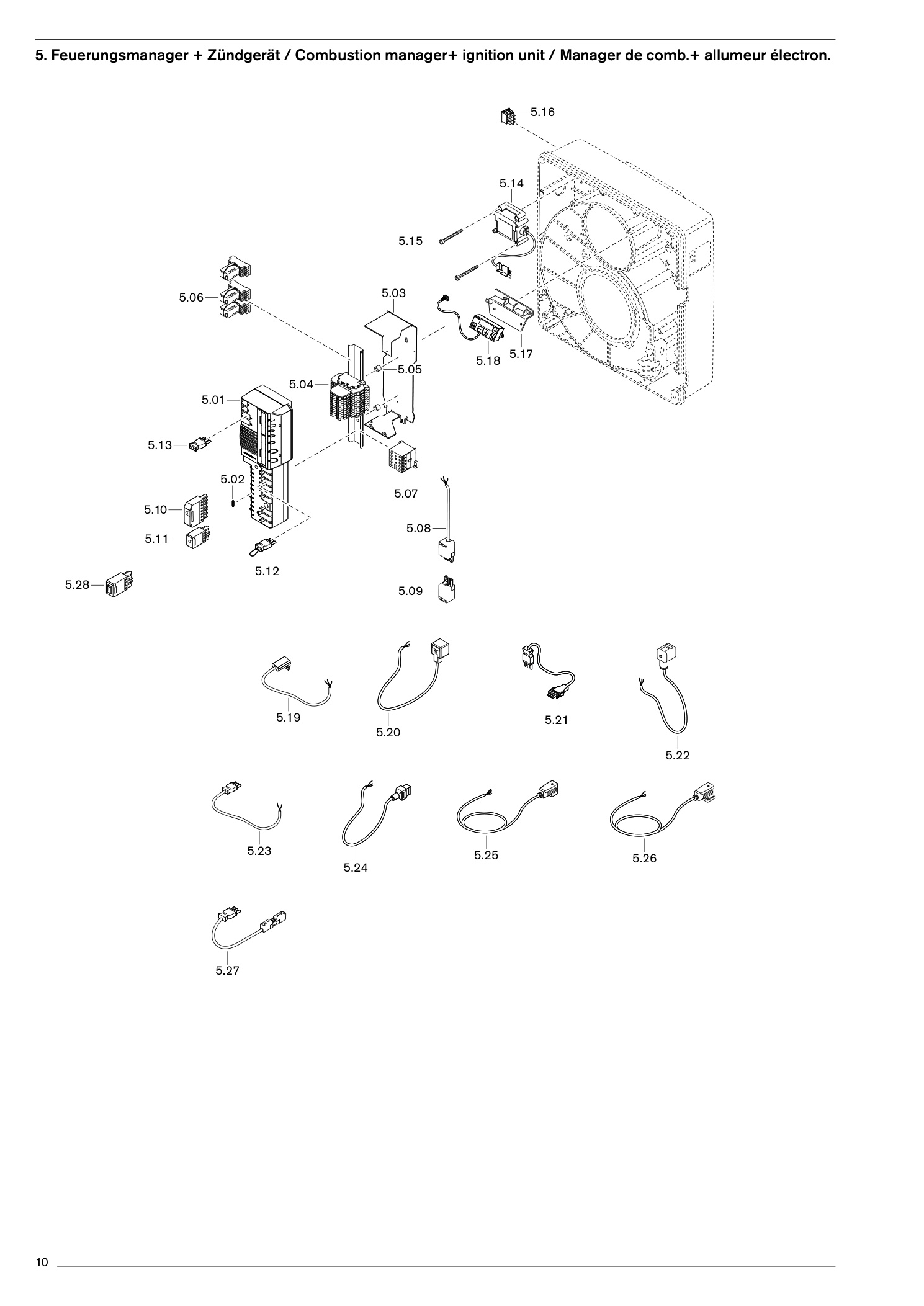

5. Feuerungsmanager + Zündgerät / Combustion manager+
44 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.01 | Feuerungsmanager W-FM 25 IB 230 V | 23030100440 | Im Shop suchenPDF S. 11 |
| 5.02 | Feinsicherung 6,3 A IEC 127-2/V, träge | 48301122457 | Im Shop suchenPDF S. 11 |
| 5.03 | Haltebügel | 24031012017 | Im Shop suchenPDF S. 11 |
| 5.04 | Klemmleiste 22-polig | 23531012472 | Im Shop suchenPDF S. 11 |
| 5.05 | Distanzrohr 6 x 12 x 10 | 31110102027 | Im Shop suchenPDF S. 11 |
| 5.06 | Relaismodul vorm. mit Push-in-Anschluss | 704476 | Im Shop suchenPDF S. 11 |
| 5.07 | Leistungsschütz B6-30-10 220-240 V | 701915 | Im Shop suchenPDF S. 11 |
| 5.08 | Steckerkabel für Leistungsschütz | 23031012482 | Im Shop suchenPDF S. 11 |
| 5.09 | Steckerteil ST18/3 | 716543 | Im Shop suchenPDF S. 11 |
| 5.10 | Steckerteil ST18/7 | 716549 | Im Shop suchenPDF S. 11 |
| 5.11 | Steckerteil ST18/4 | 716546 | Im Shop suchenPDF S. 11 |
| 5.12 | Brückenstecker Nr. 7 | 24140012042 | Im Shop suchenPDF S. 11 |
| 5.13 | Brückenstecker Nr. 15 | 23211012082 | Im Shop suchenPDF S. 11 |
| 5.14 | Zündgerät Typ W-ZG01V 230V 100VA | 603201 | Im Shop suchenPDF S. 11 |
| 5.15 | Schraube M4 x 42 Kombi-Torx-Plus 20IP | 409260 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 5.16 | Brennstoff-Wahlschalter | 23531012222 | Im Shop suchenPDF S. 11 |
| 5.17 | Befestigungsbügel Display | 24140012017 | Im Shop suchenPDF S. 11 |
| 5.18 | ABE für W-FM 20/25 mit 0,58 m Leitung | 600481 | Im Shop suchenPDF S. 11 |
| 5.19 | Steckerkabel Flammenfühler | 23531012132 | Im Shop suchenPDF S. 11 |
| 5.20 | SteckerkabelÖlmagnetventil Stufe 1 (K11) | 23531012192 | Im Shop suchenPDF S. 11 |
| 5.20 | SteckerkabelÖlmagnetventil Stufe 2 (K13) | 23531012202 | Im Shop suchenPDF S. 11 |
| 5.20 | SteckerkabelÖl-Sicherheitsmagnetventil (K15) | 23531012492 | Im Shop suchenPDF S. 11 |
| 5.21 | SteckerkabelPumpenmotor (Nr. 2) | 24505012082 | Im Shop suchenPDF S. 11 |
| 5.21 | SteckerkabelGebläsemotor (Nr. 3) | 24105012062 | Im Shop suchenPDF S. 11 |
| 5.22 | Steckerkabel Öldruckwächter | 23531012212 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 1 W-FM/Klemme | 23531012412 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 2 Pumpenmotor | 23531012032 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 3 Gebläsemotor | 23531012042 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 3 W-FM/Klemme | 23531012422 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 3 (X31) Motordauerlauf/Klemme | 23031012442 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 3 (X32) Motor | 23531012252 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 3N W-FM/Klemme | 23531012062 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 3N | 23531012262 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 5 W-FM/Klemme | 23531012432 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 6 W-FM/Klemme | 23531012442 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 8 W-FM/Klemme | 23531012452 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 11 Luftdruckwächter | 23211012032 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 12 W-FM/Klemme | 23531012462 | Im Shop suchenPDF S. 11 |
| 5.23 | SteckerkabelNr. 13 W-FM/Klemme | 23531012122 | Im Shop suchenPDF S. 11 |
| 5.24 | Steckerkabel Öl-Sicherheitsmagnetventil (K14) | 23531012182 | Im Shop suchenPDF S. 11 |
| 5.25 | Steckerkabel Gasventile (K32) | 23531012162 | Im Shop suchenPDF S. 11 |
| 5.26 | Steckerkabel Gasdruckwächter (B31) | 23531012172 | Im Shop suchenPDF S. 11 |
| 5.27 | Steckerkabel Nr. 14 Fernentriegelung | 23011012362 | Im Shop suchenPDF S. 11 |
| 5.28 | Steckerschalter ST18/4 | 13010315012 | Im Shop suchenPDF S. 11 |

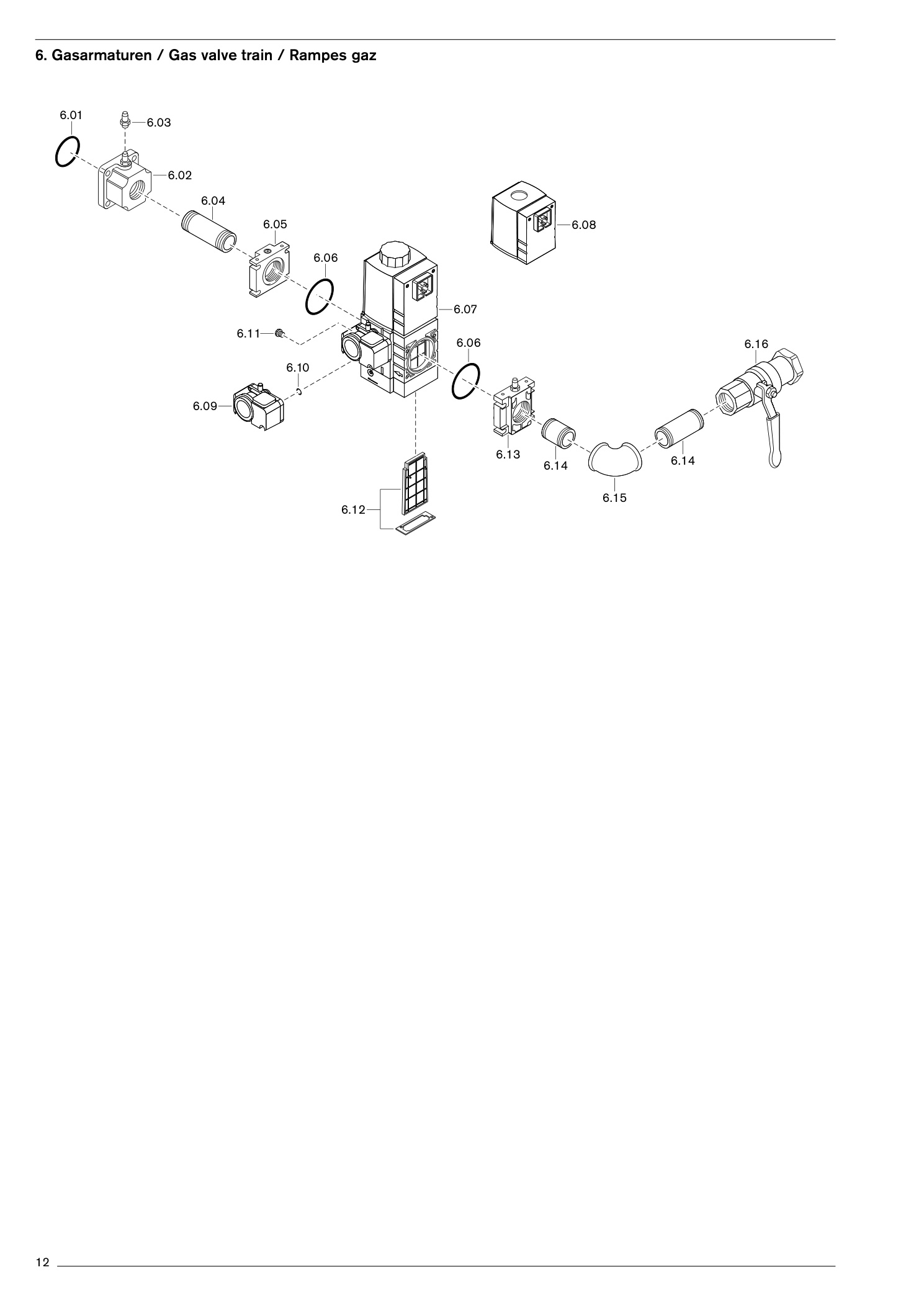

6. Gasarmaturen / Gas valve train / Rampes gaz
35 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | O-Ring 45 x 3 NBR 70 DIN 3771 | 445518 | Im Shop suchenPDF S. 13 |
| 6.02 | Flansch RP 1 1/2 | 23240026027 | Im Shop suchenPDF S. 13 |
| 6.03 | Druckmessnippel G 1/8 A | 453001 | Im Shop suchenPDF S. 13 |
| 6.04 | Doppelnippel R 1 1/2 x 80 | 13900026677 | Im Shop suchenPDF S. 13 |
| 6.05 | FlanschDMV 507 Rp 1 1/2 | 605234 | Im Shop suchenPDF S. 13 |
| 6.05 | FlanschDMV 520 Rp 1 1/2 | 605230 | Im Shop suchenPDF S. 13 |
| 6.06 | O-Ring57 x 3 W-FM | 507445 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.06 | O-Ring75 x 3,5 W-FM | 512445 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.07 | Mehrfachstellgerät mit GasdruckwächterW-MF SE 507 S82 230V | 605332 | Im Shop suchenPDF S. 13 |
| 6.07 | Mehrfachstellgerät mit GasdruckwächterW-MF SE 512 S82 230V | 605333 | Im Shop suchenPDF S. 13 |
| 6.08 | MagnetspuleW-MF 507 Nr. 032P 230V | 605255 | Im Shop suchenPDF S. 13 |
| 6.08 | MagnetspuleW-MF 512 Nr. 042P 230V | 605257 | Im Shop suchenPDF S. 13 |
| 6.09 | Druckwächter GW 50 A5/1 5 - 50 mbar | 691378 | Im Shop suchenPDF S. 13 |
| 6.10 | O-Ring 10,5 x 2,25 für Druckwächter | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.11 | Atmungsstopfen mit Filterelement G 1/8 | 605302 | Im Shop suchenPDF S. 13 |
| 6.12 | FiltereinsatzW-MF | 507605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.12 | FiltereinsatzW-MF | 512605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.13 | Flansch mit DruckmessnippelDMV507 Rp3/4 | 23211026092 | Im Shop suchenPDF S. 13 |
| 6.13 | Flansch mit DruckmessnippelDMV512 Rp 1 | 23221026252 | Im Shop suchenPDF S. 13 |
| 6.13 | Flansch mit DruckmessnippelDMV520 Rp1 1/2 | 23231026062 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR 3/4 x 50 | 13900026117 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR 3/4 x | 100139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.14 | DoppelnippelR 1 x 50 | 13900026177 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR 1 x | 100139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.14 | DoppelnippelR 1 1/2 x 80 | 13900026677 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR 1 1/2 x | 120139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.15 | Winkel A13/4-Zn-A | 453143 | Im Shop suchenPDF S. 13 |
| 6.15 | Winkel A11-Zn-A | 453123 | Im Shop suchenPDF S. 13 |
| 6.15 | Winkel A11 1/2-Zn-A | 453137 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE998NG-3/4-CE-TAS für Gas PN1 | 454596 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE998NG-1-CE-TAS für Gas PN 1 | 454597 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984-1 1/2-CE-TAS Dichtung | 454911 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984D- 3/4 PN 40/MOP5 | 454660 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984D-1 PN 40/MOP5 | 454661 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984D-1 1/2 PN 40/MOP5 | 454663 | Im Shop suchenPDF S. 13 |

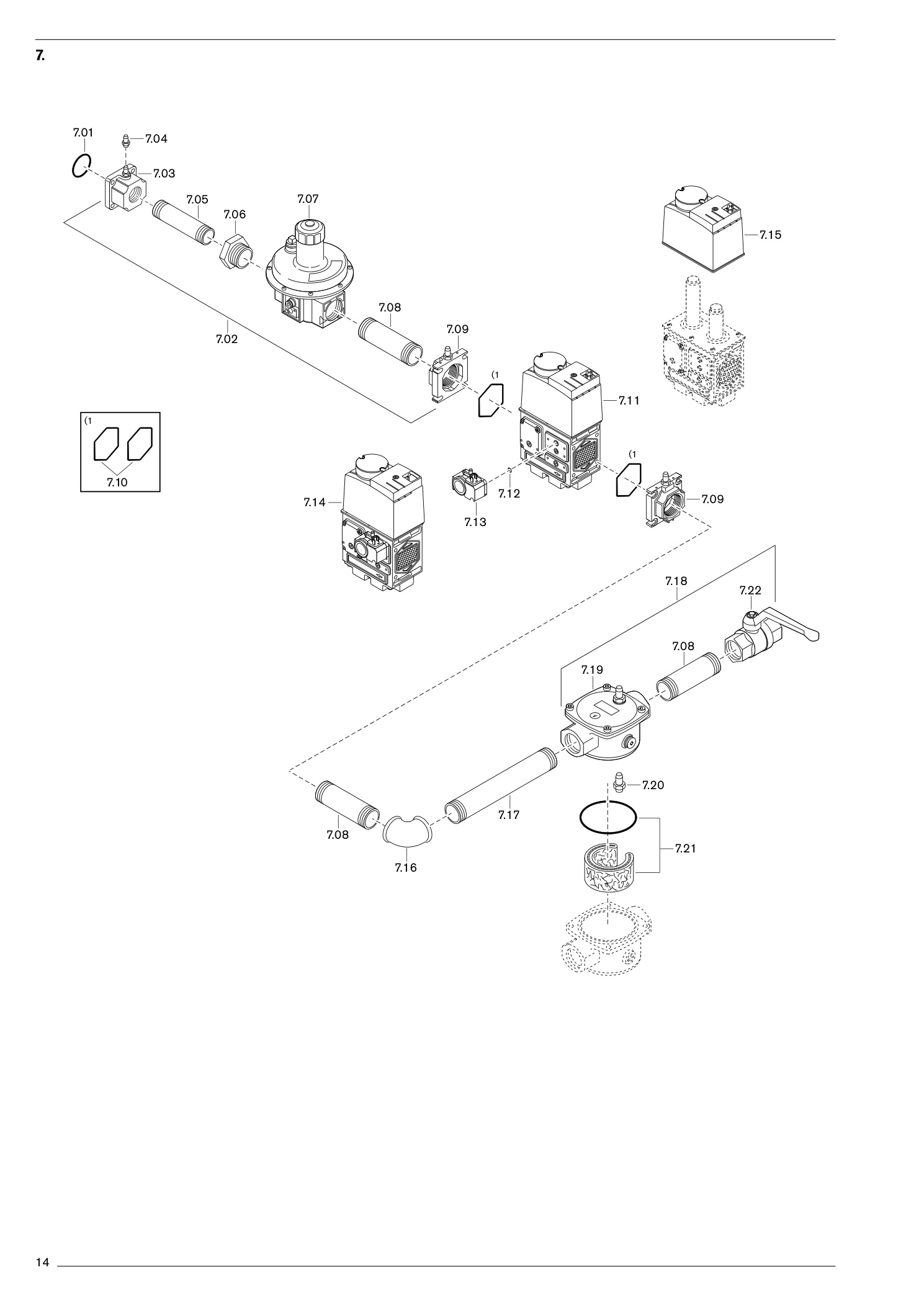

7. Sachgruppe 7
23 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.01 | O-Ring 45 x 3 NBR 70, DIN 3771 | 445518 | Im Shop suchenPDF S. 15 |
| 7.02 | Armaturengruppe Druckregler R2 DMV 525/12 | 23240026252 | Im Shop suchenPDF S. 15 |
| 7.03 | Flansch Rp1 1/2 | 23240026027 | Im Shop suchenPDF S. 15 |
| 7.04 | Druckmessnippel G1/8A | 453001 | Im Shop suchenPDF S. 15 |
| 7.05 | Doppelnippel R1 1/2 x 80 | 13900026677 | Im Shop suchenPDF S. 15 |
| 7.06 | Nippel N4-2 x 1 1/2 Zn-A EN10242 | 453718 | Im Shop suchenPDF S. 15 |
| 7.07 | Druckregelgerät FRS 520-2S Rp2 | 640553 | Im Shop suchenPDF S. 15 |
| 7.08 | Doppelnippel R2 x 80 | 13900026267 | Im Shop suchenPDF S. 15 |
| 7.09 | Flansch mit Druckmeßnippel Rp2 DMV 525/12 | 625031 | Im Shop suchenPDF S. 15 |
| 7.10 | Dichtungs-Set für Flansch DMV 525/12 | 625033 | Im Shop suchenPDF S. 15 |
| 7.11 | Magnetventil DMV 525/12 220-240 V | 625040 | Im Shop suchenPDF S. 15 |
| 7.12 | O-Ring 10,5 x 2,25 für Druckwächter | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 7.13 | Druckwächter GW 50 A5/1, 5-50 mbar | 691378 | Im Shop suchenPDF S. 15 |
| 7.14 | Armaturengruppe DMV 525 R2 mit GW 230 V | 23240026242 | Im Shop suchenPDF S. 15 |
| 7.15 | Magnetspule DMV 525/12 220-240 V | 625022 | Im Shop suchenPDF S. 15 |
| 7.16 | Winkel A1-2 Zn-A EN10242 | 453112 | Im Shop suchenPDF S. 15 |
| 7.17 | Doppelnippel R2 x | 160139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 7.18 | Armaturengruppe Filter R2 | 23031026132 | Im Shop suchenPDF S. 15 |
| 7.19 | Filter RP2 WF 520/1 für Allgas PB | 15122340160 | Im Shop suchenPDF S. 15 |
| 7.20 | Druckmessnippel G1/4A | 453005 | Im Shop suchenPDF S. 15 |
| 7.21 | Filtereinsatz-Set WF 520/1 | 15133426112 | Im Shop suchenPDF S. 15 |
| 7.22 | Kugelhahn mit TAE984 2 -CE-TAS MOP5 | 454912 | Im Shop suchenPDF S. 15 |
| 7.22 | Kugelhahn mit TAE984D-2 PN 40/MOP5 | 454664 | Im Shop suchenPDF S. 15 |

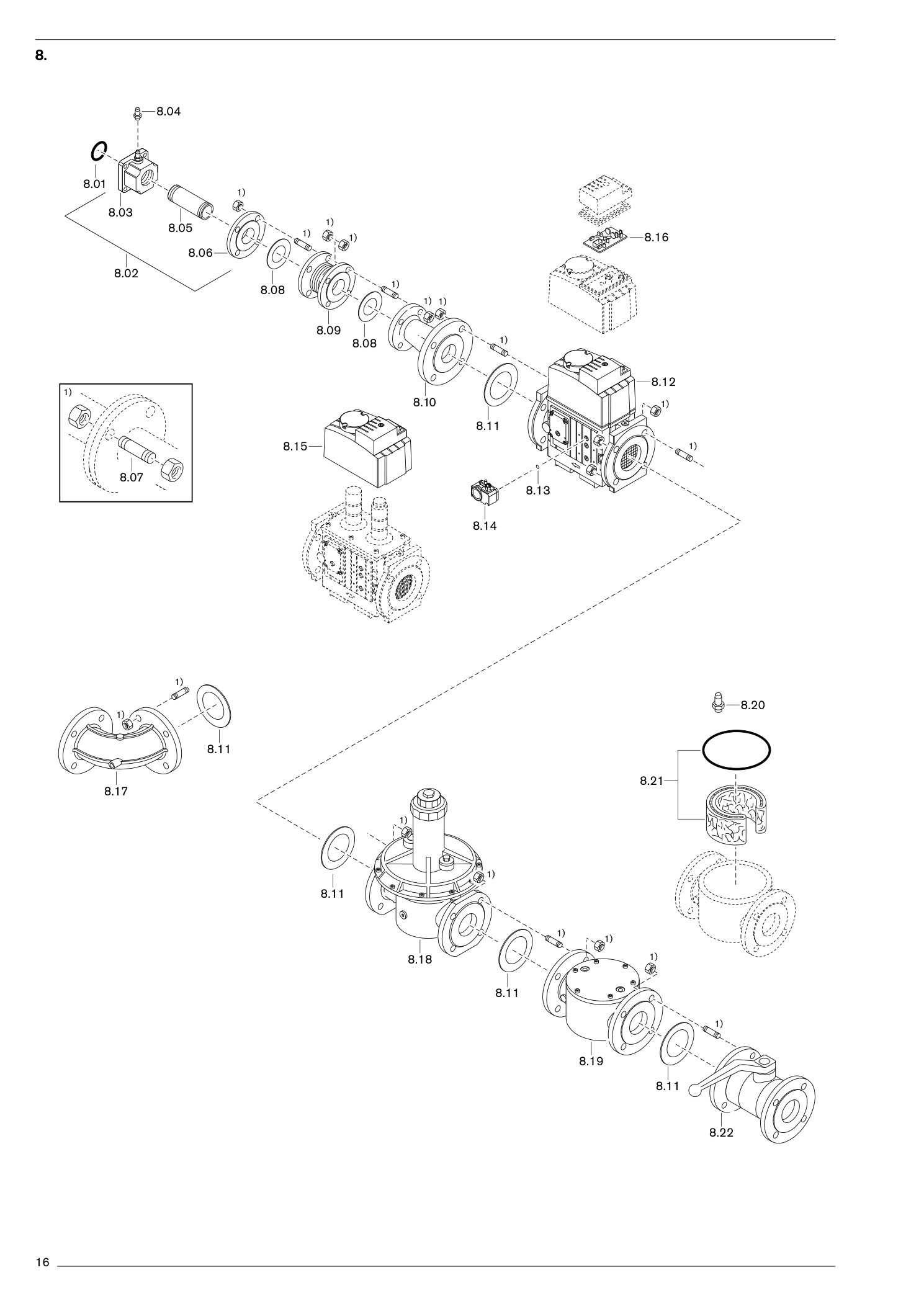

8. Sachgruppe 8
32 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.01 | O-Ring 45 x 3 NBR 70, DIN 3771 | 445518 | Im Shop suchenPDF S. 17 |
| 8.02 | Armaturenflansch DN 40 | 23240026212 | Im Shop suchenPDF S. 17 |
| 8.03 | Flansch Rp1 1/2 | 23240026027 | Im Shop suchenPDF S. 17 |
| 8.04 | Druckmeßnippel G1/8A | 453001 | Im Shop suchenPDF S. 17 |
| 8.05 | Doppelnippel R1 1/2 x 80 | 13900026677 | Im Shop suchenPDF S. 17 |
| 8.06 | Gewindeflansch Rp1 1/2 St37 C40, DIN 2566 | 452920 | Im Shop suchenPDF S. 17 |
| 8.07 | Stiftschraube M16Fo v 50 DIN 939 5.6 | 421057 | Im Shop suchenPDF S. 17 |
| 8.07 | Stiftschraube M16Fo v 50 DIN 939 5.6Sechskantmutter M16 DIN 934 -8 | 411801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 8.08 | Dichtring 49 x 92 x 2 DIN EN 1514-1 | 441859 | Im Shop suchenPDF S. 17 |
| 8.09 | Kompensator DN 40, PN 10, Baulänge 97 mm | 454342 | Im Shop suchenPDF S. 17 |
| 8.10 | Übergangsflansch exzentrischDMV 5065/12, 40/65 | 15132726517 | Im Shop suchenPDF S. 17 |
| 8.10 | Übergangsflansch exzentrischDMV 5080/12, 40/80 | 15132726737 | Im Shop suchenPDF S. 17 |
| 8.11 | Dichtring DIN EN 1514-1DMV 5065/12, 77 x 127 x 2 | 441861 | Im Shop suchenPDF S. 17 |
| 8.11 | Dichtring DIN EN 1514-1DMV 5080/12, 90 x 142 x 2 | 441044 | Im Shop suchenPDF S. 17 |
| 8.12 | MagnetventilDMV 5065/12 220-240 V | 625007 | Im Shop suchenPDF S. 17 |
| 8.12 | MagnetventilDMV 5080/12 220-240 V | 625009 | Im Shop suchenPDF S. 17 |
| 8.13 | O-Ring 10,5 x 2,25 für Druckwächter | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 8.14 | Druckwächter GW 50 A5/1, 5-50 mbar | 691378 | Im Shop suchenPDF S. 17 |
| 8.15 | MagnetspuleDMV 5065/12 220-240 V | 625024 | Im Shop suchenPDF S. 17 |
| 8.15 | MagnetspuleDMV 5080/12 220-240 V | 625026 | Im Shop suchenPDF S. 17 |
| 8.16 | Leiterplatte DMV 5065/12, 5080/12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 8.17 | FlanschbogenDN 65 x 90 DEG | 15132726342 | Im Shop suchenPDF S. 17 |
| 8.17 | FlanschbogenDN 80 x 90 DEG | 15132726362 | Im Shop suchenPDF S. 17 |
| 8.18 | DruckregelgerätFRS 5065 DN 65 | 640672 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 8.18 | DruckregelgerätFRS 5080 DN 80 | 640673 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 8.19 | Filter WF 3065/1 für Allgas PBDN 65 | 15122340190 | Im Shop suchenPDF S. 17 |
| 8.19 | Filter WF 3065/1 für Allgas PBDN 80 | 15122340200 | Im Shop suchenPDF S. 17 |
| 8.20 | Druckmeßnippel G1/4A | 453005 | Im Shop suchenPDF S. 17 |
| 8.21 | Filtereinsatz-SetWF 3065/1 | 15133426152 | Im Shop suchenPDF S. 17 |
| 8.21 | Filtereinsatz-SetWF 3080/1 | 15133426162 | Im Shop suchenPDF S. 17 |
| 8.22 | Kugelhahn ohne TAEDN 65 PN16 für Gas | 454640 | Im Shop suchenPDF S. 17 |
| 8.22 | Kugelhahn ohne TAEDN 80 PN16 für Gas | 454641 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
