Weishaupt Brenner WGL30/1-C Ausf. ZM
Dokument 83221380. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

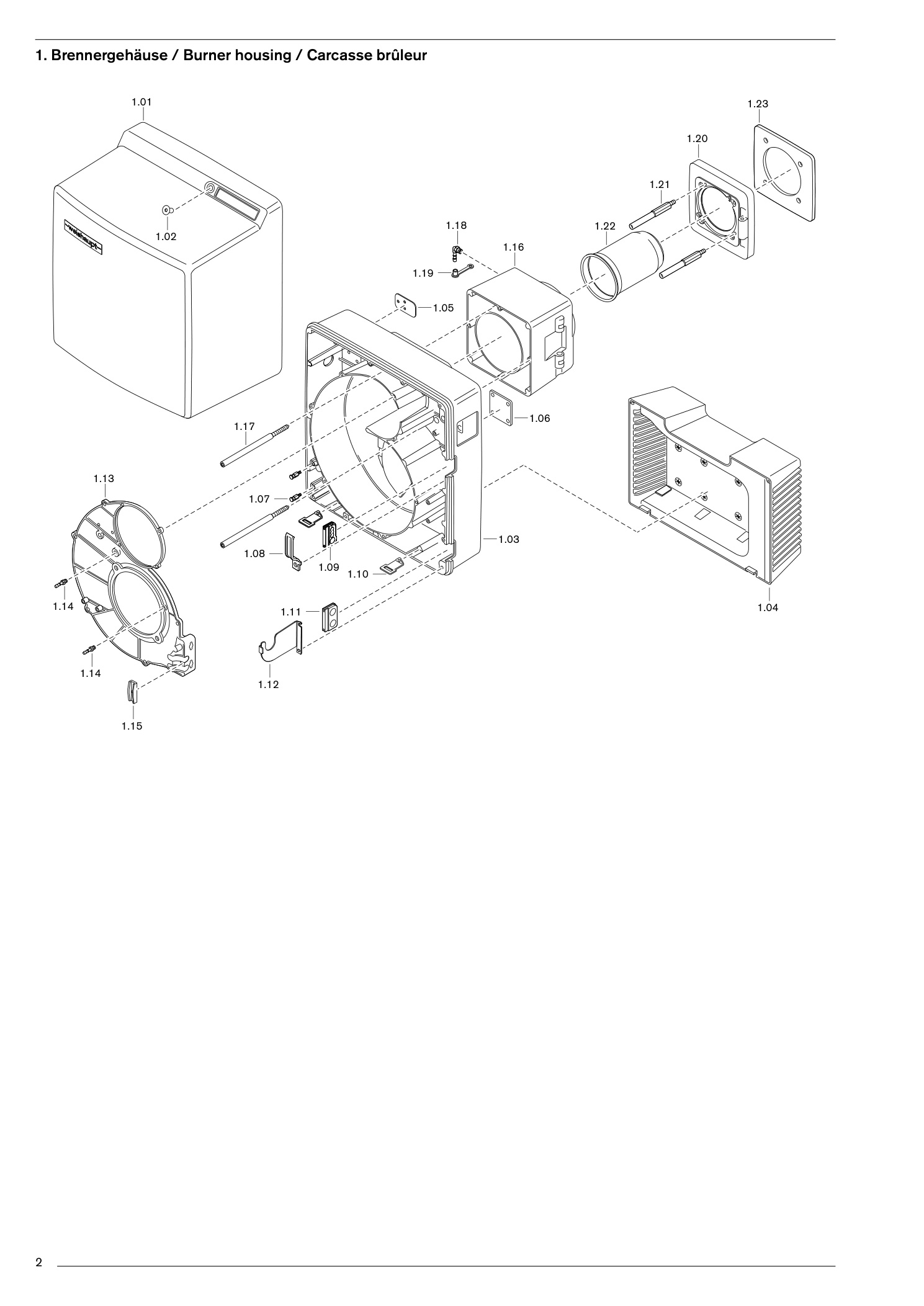

1. Brennergehäuse / Burner housing
30 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Abdeckhaube | 24131001112 | Im Shop suchenPDF S. 3 |
| 1.02 | Schraube M 8 x 16 | 404412 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.03 | Brennergehäuse | 23531001017 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.04 | Ansauggehäuse komplett | 24131001082 | Im Shop suchenPDF S. 3 |
| 1.05 | Halteblech für Lagerbock | 23531001057 | Im Shop suchenPDF S. 3 |
| 1.06 | Befestigungsblech für Gasdrossel | 23240001057 | Im Shop suchenPDF S. 3 |
| 1.07 | Einhängebolzen | 24140001327 | Im Shop suchenPDF S. 3 |
| 1.08 | Schelle | 24140001357 | Im Shop suchenPDF S. 3 |
| 1.09 | Tülle für Anschlußkabel | 24120001247 | Im Shop suchenPDF S. 3 |
| 1.10 | Befestigungswinkel für Haube | 24140001207 | Im Shop suchenPDF S. 3 |
| 1.11 | Tülle für Ölschlauchdurchführung | 24140001177 | Im Shop suchenPDF S. 3 |
| 1.12 | Halteblech Service für Ölpumpe | 23531001037 | Im Shop suchenPDF S. 3 |
| 1.13 | Gehäusedeckel | 24131001037 | Im Shop suchenPDF S. 3 |
| 1.14 | Einschraubstutzen R 1/8 GES4 | 453004 | Im Shop suchenPDF S. 3 |
| 1.15 | Halter für Ölschlauch | 24140001367 | Im Shop suchenPDF S. 3 |
| 1.16 | Zwischenflansch | 24131001047 | Im Shop suchenPDF S. 3 |
| 1.17 | Schraube M8 Brennergehäuse | 23531001047 | Im Shop suchenPDF S. 3 |
| 1.18 | Einschraubstutzen R 1/8 WES6 | 453010 | Im Shop suchenPDF S. 3 |
| 1.19 | Schutzkappe DN 6 SELF 50/2 CF | 23230001047 | Im Shop suchenPDF S. 3 |
| 1.20 | BrennerflanschSchraube M 8 x 30 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.20 | BrennerflanschScheibe A 8,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.20 | BrennerflanschScheibe 5,5 x 12 oval | 24140014077 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.21 | Stehbolzen M10 x 90 Brennerflansch | 24131001247 | Im Shop suchenPDF S. 3 |
| 1.22 | Flammrohr W30/2Standard | 24131014012 | Im Shop suchenPDF S. 3 |
| 1.22 | Flammrohr W30/2100 mm verlängert | 24031014012 | Im Shop suchenPDF S. 3 |
| 1.22 | Flammrohr W30/2200 mm verlängert | 24031014062 | Im Shop suchenPDF S. 3 |
| 1.22 | Flammrohr W30/2300 mm verlängert | 24031014072 | Im Shop suchenPDF S. 3 |
| 1.22 | Flammrohr W30/2400 mm verlängert | 23031014402 | Im Shop suchenPDF S. 3 |
| 1.23 | FlanschdichtungStandard | 24131001147 | Im Shop suchenPDF S. 3 |
| 1.23 | FlanschdichtungKeilform für 180° gedrehten Anbau | 24031000047 | Im Shop suchenPDF S. 3 |

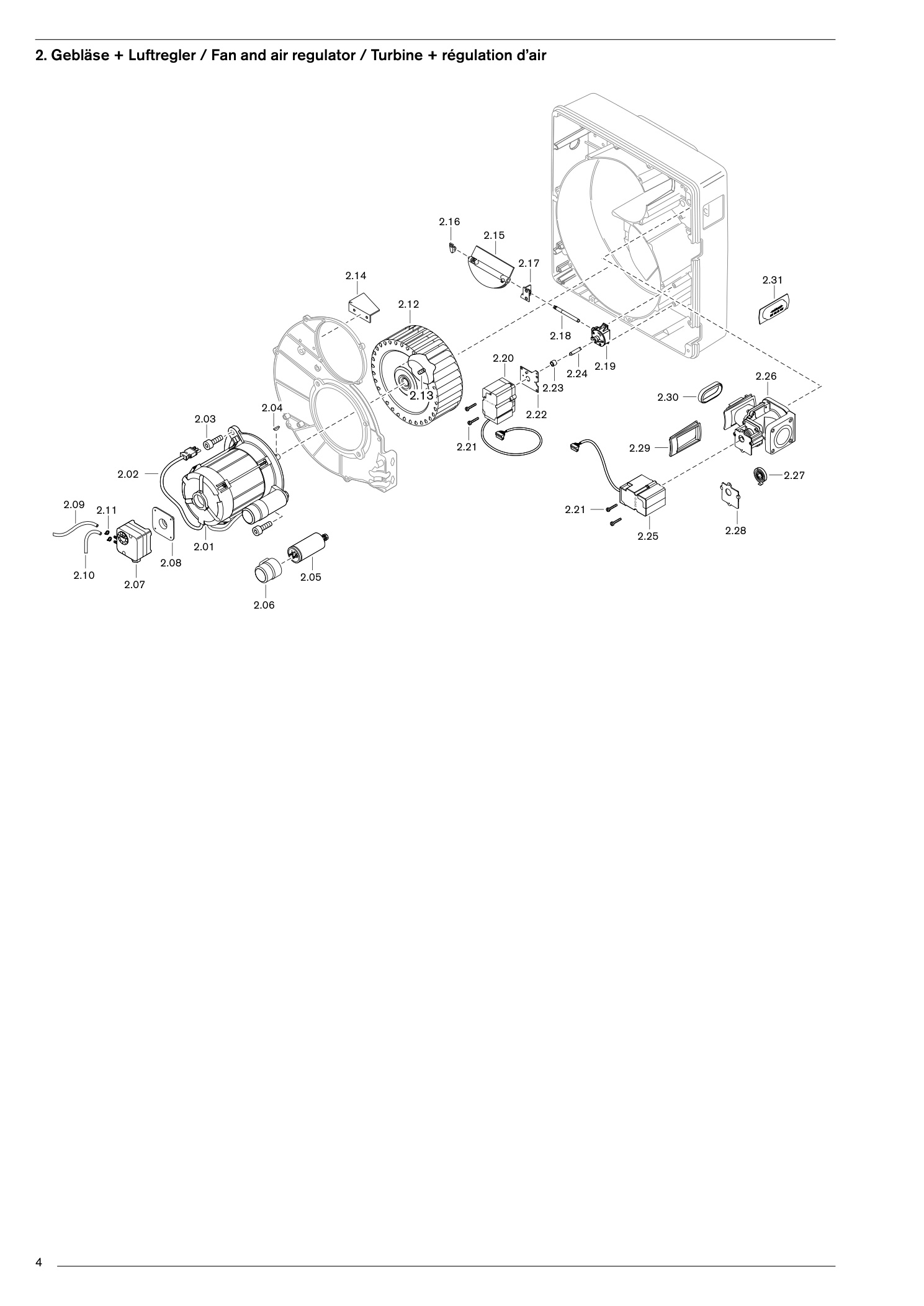

2. Gebläse + Luftregler / Fan and air regulator / Turbine +
31 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Motor ECK 05/A-2 230V 50Hz | 24031007032 | Im Shop suchenPDF S. 5 |
| 2.02 | Steckerkabel Nr. 3 | 24105012062 | Im Shop suchenPDF S. 5 |
| 2.03 | Schraube M 8 x 20 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.04 | Scheibenfeder 4 x 5 DIN 6888 | 490154 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.05 | Kondensator 12 μF | 713478 | Im Shop suchenPDF S. 5 |
| 2.06 | Schutzkappe DN 40 x 40 | 713486 | Im Shop suchenPDF S. 5 |
| 2.07 | Druckwächter LGW 10 A2 1 - 10 mbar | 691370 | Im Shop suchenPDF S. 5 |
| 2.08 | Anbauflansch für LGW | 605243 | Im Shop suchenPDF S. 5 |
| 2.09 | 4,0 x 1,75 250 mm | 23211024037 | Im Shop suchenPDF S. 5 |
| 2.10 | 4,0 x 1,75 300 mm | 23240024017 | Im Shop suchenPDF S. 5 |
| 2.11 | Schlauchklemme 7,5 | 790218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.12 | Gebläserad 180 x 70 S1 50-60Hz | 24131008022 | Im Shop suchenPDF S. 5 |
| 2.13 | Gewindestift M8 x 8 | 420550 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.14 | Luftleitblech | 23240001047 | Im Shop suchenPDF S. 5 |
| 2.15 | Luftklappe komplett | 24131002162 | Im Shop suchenPDF S. 5 |
| 2.16 | links | 24140002037 | Im Shop suchenPDF S. 5 |
| 2.17 | rechts mit Lagerbuchse | 24121002032 | Im Shop suchenPDF S. 5 |
| 2.18 | Welle Luftklappe - Winkelgetriebe | 24131002147 | Im Shop suchenPDF S. 5 |
| 2.19 | Winkelgetriebe | 24111002062 | Im Shop suchenPDF S. 5 |
| 2.20 | Schrittmotor Luft STE 4,5 24V | 23011002032 | Im Shop suchenPDF S. 5 |
| 2.21 | Schraube M4 x 30 Torx-Plus metr. | 409245 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.22 | Befestigungsblech | 24140002222 | Im Shop suchenPDF S. 5 |
| 2.23 | Führungshülse | 24140002207 | Im Shop suchenPDF S. 5 |
| 2.24 | Welle Winkelgetriebe - Stellantrieb | 24131002157 | Im Shop suchenPDF S. 5 |
| 2.25 | Schrittmotor Gas STE 4,5 24V | 651101 | Im Shop suchenPDF S. 5 |
| 2.26 | Gasdrossel | 23531025010 | Im Shop suchenPDF S. 5 |
| 2.27 | Drehfeder | 24140002167 | Im Shop suchenPDF S. 5 |
| 2.28 | Halteblech | 23531025077 | Im Shop suchenPDF S. 5 |
| 2.29 | Brennergehäuse | 23531025037 | Im Shop suchenPDF S. 5 |
| 2.30 | Mischgehäuse | 23531025087 | Im Shop suchenPDF S. 5 |
| 2.31 | Steckscheibe WGL30/40z Dichtheitsprüfung | 23531025097 | Im Shop suchenPDF S. 5 |

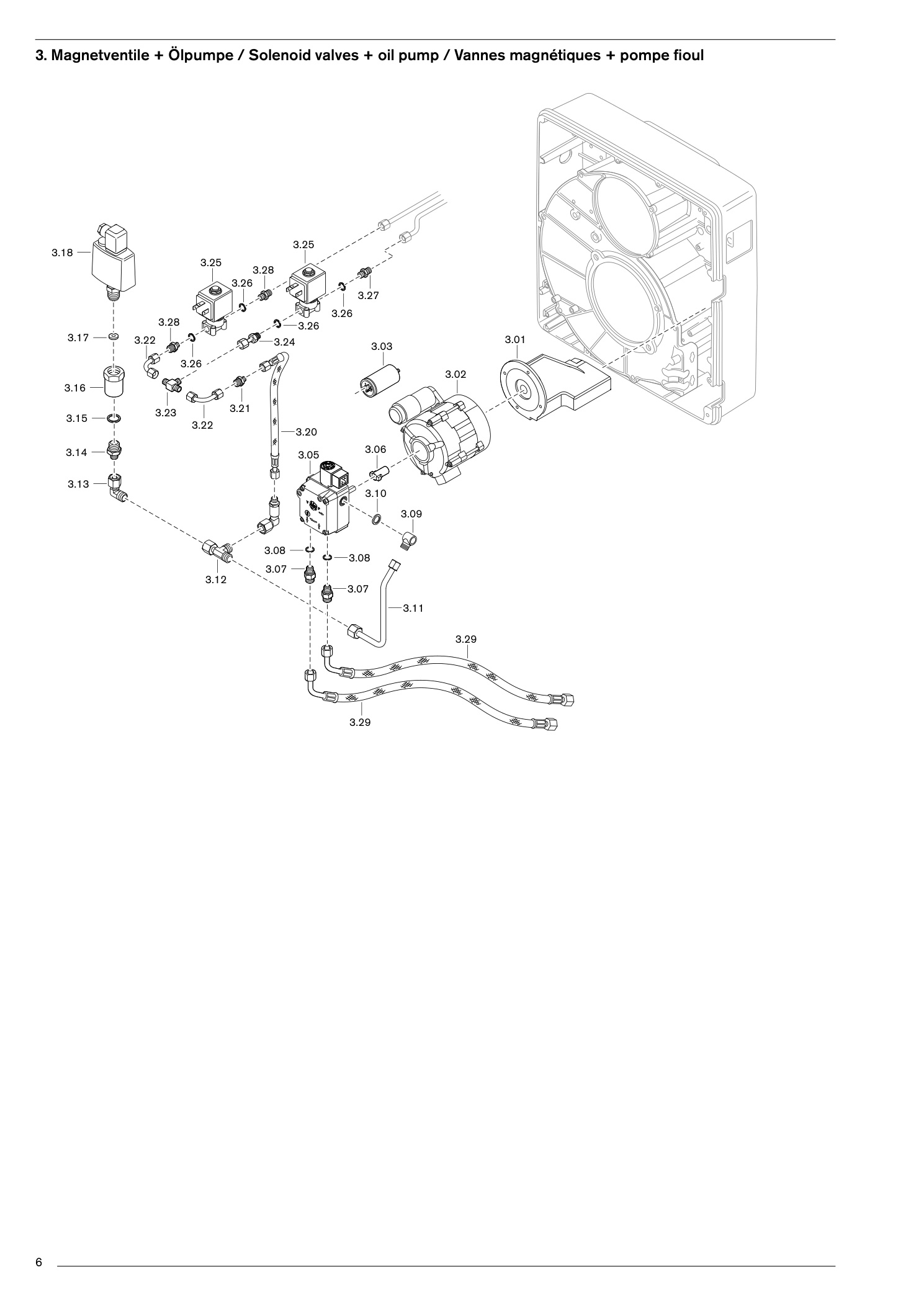

3. Magnetventile + Ölpumpe
27 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Haltewinkel Pumpenmotor | 23531007017 | Im Shop suchenPDF S. 7 |
| 3.02 | Motor ECK 02/H-2P 230V 50Hz 75W | 24005008042 | Im Shop suchenPDF S. 7 |
| 3.03 | Kondensator -Set 3,0 μF 420 V | 713472 | Im Shop suchenPDF S. 7 |
| 3.05 | Pumpe ALV 65C 9609 | 601860 | Im Shop suchenPDF S. 7 |
| 3.06 | Steckkupplung | 652135 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.07 | Einschraubstutzen 8LL M12 x 1 X G 1/4 | 14025006067 | Im Shop suchenPDF S. 7 |
| 3.08 | Dichtring A 13,5 x17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.09 | Gehäuse X SWVE08-LLR TN | 452620 | Im Shop suchenPDF S. 7 |
| 3.10 | Dichtring A 10 x 13,5 x 1 DIN 7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.11 | Ölleitung 8 x 1,0 x | 150240 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.12 | EVL 08-PL | 452550 | Im Shop suchenPDF S. 7 |
| 3.13 | EVW 08-PL | 452450 | Im Shop suchenPDF S. 7 |
| 3.14 | XGE 08-LR G 1/4-A | 452264 | Im Shop suchenPDF S. 7 |
| 3.15 | Dichtring A 13,5 x17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.16 | Einschraubstutzen G1/4I x G1/2I x 40 | 29050413037 | Im Shop suchenPDF S. 7 |
| 3.17 | Dichtring C 6,2 x 17,5 x 2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.18 | Druckwächter Typ DSF 158 F001 0 - 25 bar | 640109 | Im Shop suchenPDF S. 7 |
| 3.20 | Druckschlauch DN 4, 380 mm, 6-LL/M10 x 1 | 491130 | Im Shop suchenPDF S. 7 |
| 3.21 | Verschraubung XG 06-LL | 452021 | Im Shop suchenPDF S. 7 |
| 3.22 | Ölleitung 6 x 1,0 | 24140306108 | Im Shop suchenPDF S. 7 |
| 3.23 | Verschraubung XT 06-LL | 452104 | Im Shop suchenPDF S. 7 |
| 3.24 | Einschraubstutzen komplett 6 x G1/8 x 35 | 11135185022 | Im Shop suchenPDF S. 7 |
| 3.25 | Magnetventil 230V 50Hz / 240V 60Hz | 604480 | Im Shop suchenPDF S. 7 |
| 3.26 | Dichtring A 10 x 13,5 x 1 DIN 7603 Cu | 440027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.27 | XGE G1/8A-6LL m. Blende 0,9 | 25510313077 | Im Shop suchenPDF S. 7 |
| 3.28 | XGE06-LLR G 1/8 A | 452291 | Im Shop suchenPDF S. 7 |
| 3.29 | Ölschlauch DN 8 1200 lang | 491128 | Im Shop suchenPDF S. 7 |

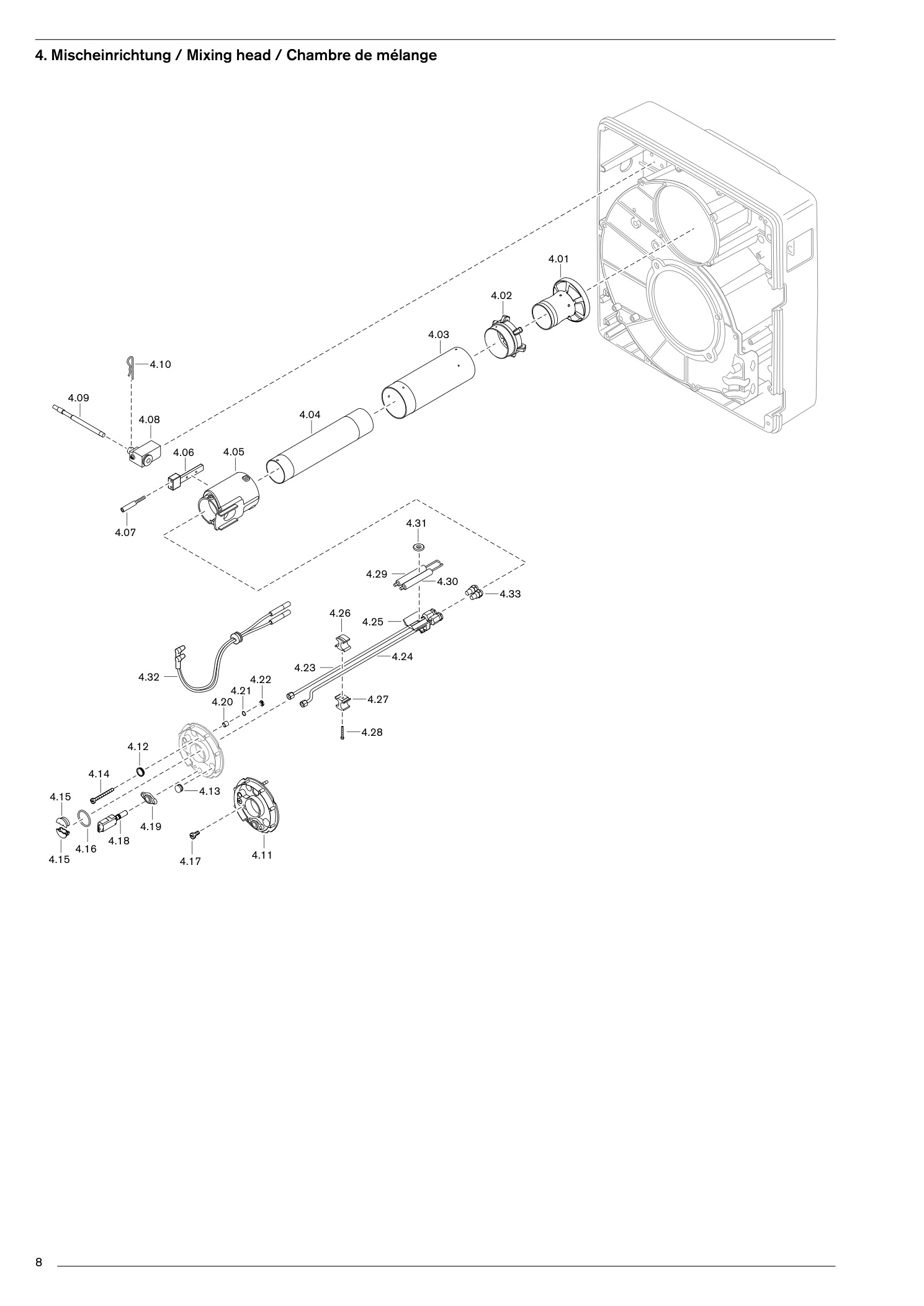

4. Mischeinrichtung / Mixing head / Chambre de mélange
65 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Stauscheibe 105 x 33 | 23230014052 | Im Shop suchenPDF S. 9 |
| 4.02 | Verteilerring | 23531014017 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr außenStandard | 23531014107 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr außen100 mm verlängert | 23031014187 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr außen200 mm verlängert | 23031014207 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr außen300 mm verlängert | 23031014317 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr außen400 mm verlängert | 23031014337 | Im Shop suchenPDF S. 9 |
| 4.04 | Mischrohr innenStandard | 23531014117 | Im Shop suchenPDF S. 9 |
| 4.04 | Mischrohr innen100 mm verlängert | 23031014177 | Im Shop suchenPDF S. 9 |
| 4.04 | Mischrohr innen200 mm verlängert | 23031014197 | Im Shop suchenPDF S. 9 |
| 4.04 | Mischrohr innen300 mm verlängert | 23031014307 | Im Shop suchenPDF S. 9 |
| 4.04 | Mischrohr innen400 mm verlängert | 23031014327 | Im Shop suchenPDF S. 9 |
| 4.05 | Mischgehäuse | 23531014027 | Im Shop suchenPDF S. 9 |
| 4.06 | Führungsschiene | 23531014037 | Im Shop suchenPDF S. 9 |
| 4.07 | Anzeigebolzen M6 x 72 | 23531010047 | Im Shop suchenPDF S. 9 |
| 4.08 | Lagerbock komplett | 23531014012 | Im Shop suchenPDF S. 9 |
| 4.09 | Spindel D8 x | 156235 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.10 | Federstecker 3 mm | 428403 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.11 | Deckel-Düsenstock vormontiert | 23531001012 | Im Shop suchenPDF S. 9 |
| 4.12 | Schauglas | 24140001377 | Im Shop suchenPDF S. 9 |
| 4.13 | Verschlusstülle | 756159 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.14 | Verstellschraube M 6 x 59 | 23531010037 | Im Shop suchenPDF S. 9 |
| 4.15 | Halter für Ölleitungen | 23531014097 | Im Shop suchenPDF S. 9 |
| 4.16 | O-Ring 37,5 x 3,55 NBR 70 DIN 3771 | 445156 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.17 | Schraube M5 x 12 Kombi-Torx-Plus 20IP | 409247 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.18 | Flammenwächter Typ FLW 10 IR V 2.0 | 600689 | Im Shop suchenPDF S. 9 |
| 4.19 | Flansch für Flammenwächter | 600637 | Im Shop suchenPDF S. 9 |
| 4.20 | Distanzhülse | 23531010067 | Im Shop suchenPDF S. 9 |
| 4.21 | Federscheibe S6 1.1211 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.22 | Sechskantmutter M 6 DIN 985 -6 | 411302 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.23 | Düsenkopf Stufe 1 NozzleStandard | 23531010012 | Im Shop suchenPDF S. 9 |
| 4.23 | Düsenkopf Stufe 1 Nozzle100 mm verlängert | 23031010022 | Im Shop suchenPDF S. 9 |
| 4.23 | Düsenkopf Stufe 1 Nozzle200 mm verlängert | 23031010052 | Im Shop suchenPDF S. 9 |
| 4.23 | Düsenkopf Stufe 1 Nozzle300 mm verlängert | 23031010082 | Im Shop suchenPDF S. 9 |
| 4.23 | Düsenkopf Stufe 1 Nozzle400 mm verlängert | 23031010112 | Im Shop suchenPDF S. 9 |
| 4.24 | Düsenkopf Stufe 2 NozzleStandard | 23531010022 | Im Shop suchenPDF S. 9 |
| 4.24 | Düsenkopf Stufe 2 Nozzle100 mm verlängert | 23031010032 | Im Shop suchenPDF S. 9 |
| 4.24 | Düsenkopf Stufe 2 Nozzle200 mm verlängert | 23031010062 | Im Shop suchenPDF S. 9 |
| 4.24 | Düsenkopf Stufe 2 Nozzle300 mm verlängert | 23031010092 | Im Shop suchenPDF S. 9 |
| 4.24 | Düsenkopf Stufe 2 Nozzle400 mm verlängert | 23031010122 | Im Shop suchenPDF S. 9 |
| 4.25 | Elektrodenhalter | 23230014027 | Im Shop suchenPDF S. 9 |
| 4.26 | Mitnehmer oben | 23531014087 | Im Shop suchenPDF S. 9 |
| 4.27 | Mitnehmer unten | 23531014077 | Im Shop suchenPDF S. 9 |
| 4.28 | Schraube M4 x 30 Torx-Plus metr. | 409245 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.29 | links | 23531014137 | Im Shop suchenPDF S. 9 |
| 4.30 | rechts | 23531014127 | Im Shop suchenPDF S. 9 |
| 4.31 | Scheibe | 15132714367 | Im Shop suchenPDF S. 9 |
| 4.32 | Zündleitung Ignition600 mm (Standard) | 23531011052 | Im Shop suchenPDF S. 9 |
| 4.32 | Zündleitung Ignition700 mm (für 100 mm Verlängerung) | 23531011062 | Im Shop suchenPDF S. 9 |
| 4.32 | Zündleitung Ignition800 mm (für 200 mm Verlängerung) | 23531011072 | Im Shop suchenPDF S. 9 |
| 4.32 | Zündleitung Ignition900 mm (für 300 / 400 mm Verlängerung) | 23531011082 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil1,00 gph 45°HF Fluidics | 602710 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil1,10 gph 45°HF Fluidics | 602711 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil1,25 gph 45°HF Fluidics | 602713 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil1,35 gph 45°HF Fluidics | 602714 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil1,50 gph 45°HF Fluidics | 602715 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil1,65 gph 45°HF Fluidics | 602716 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil1,75 gph 45°HF Fluidics | 602717 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil2,00 gph 45°HF Fluidics | 602718 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil2,25 gph 45°HF Fluidics | 602719 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil2,50 gph 45°HF Fluidics | 602685 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil2,75 gph 45°HF Fluidics | 602686 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil3,00 gph 45°HF Fluidics | 602687 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil3,50 gph 45°HF Fluidics | 602688 | Im Shop suchenPDF S. 9 |
| 4.33 | Öldüse Oil4,00 gph 45°HF Fluidics | 602689 | Im Shop suchenPDF S. 9 |

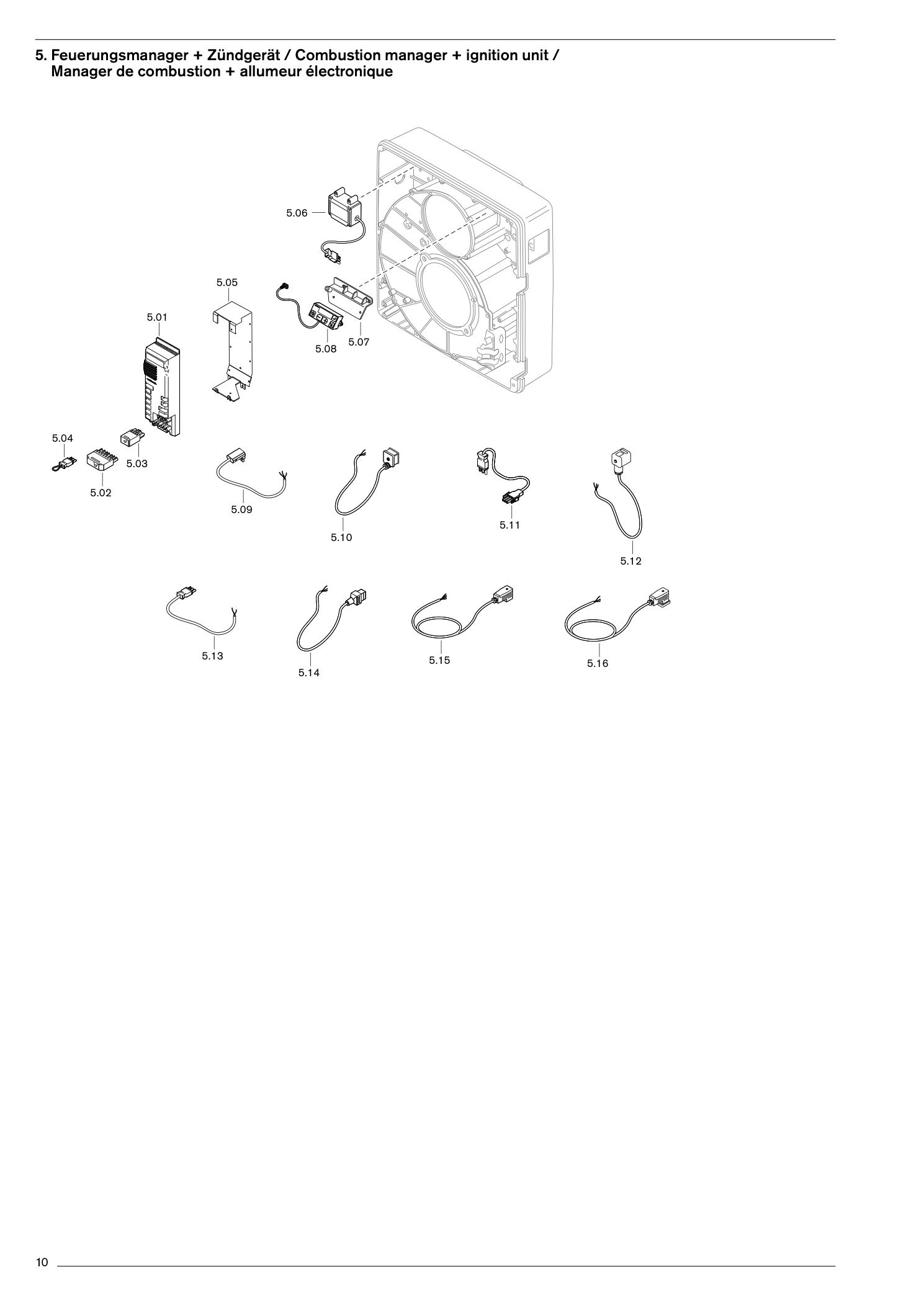

5. Feuerungsmanager + Zündgerät / Combustion manager +
32 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.01 | FeuerungsmanagerW-FM 25 Vers. 1.10 230V | 23030100440 | Im Shop suchenPDF S. 11 |
| 5.01 | FeuerungsmanagerW-FM 25 PO Vers. 1.1 230V (PED>24h) | 23030100460 | Im Shop suchenPDF S. 11 |
| 5.01 | FeuerungsmanagerW-FM 25 Vers. 1.10 110/120V | 23030100450 | Im Shop suchenPDF S. 11 |
| 5.01 | FeuerungsmanagerW-FM 25 PO Vers. 1.1 110/120V (PED>24h) | 23030100470 | Im Shop suchenPDF S. 11 |
| 5.02 | Steckerteil ST18/7 | 716549 | Im Shop suchenPDF S. 11 |
| 5.03 | Steckerteil ST18/4 | 716546 | Im Shop suchenPDF S. 11 |
| 5.04 | Zwischenstecker Nr. 7 | 24140012042 | Im Shop suchenPDF S. 11 |
| 5.05 | Haltebügel für W-FM/Tragschiene | 24031012017 | Im Shop suchenPDF S. 11 |
| 5.06 | Zündgerät Typ W-ZG01V 230V 100VA | 603201 | Im Shop suchenPDF S. 11 |
| 5.07 | Befestigungsbügel Display | 24140012017 | Im Shop suchenPDF S. 11 |
| 5.08 | ABE für W-FM 20/25 mit 0,58 m Leitung | 600481 | Im Shop suchenPDF S. 11 |
| 5.09 | Steckerkabel Flammenfühler | 23531012132 | Im Shop suchenPDF S. 11 |
| 5.10 | SteckerkabelY11 MV-Stufe 1 | 23531012192 | Im Shop suchenPDF S. 11 |
| 5.10 | SteckerkabelY12 MV-Stufe 2 | 23531012202 | Im Shop suchenPDF S. 11 |
| 5.11 | SteckerkabelNr. 2 Pumpenmotor | 23531012032 | Im Shop suchenPDF S. 11 |
| 5.11 | SteckerkabelNr. 3 Gebläsemotor | 23531012042 | Im Shop suchenPDF S. 11 |
| 5.12 | Steckerkabel Öldruckwächter | 23531012212 | Im Shop suchenPDF S. 11 |
| 5.13 | SteckerkabelNr. 11 Luftdruckwächter | 23240012032 | Im Shop suchenPDF S. 11 |
| 5.13 | SteckerkabelNr. 1 W-FM/Klemme | 23531012412 | Im Shop suchenPDF S. 11 |
| 5.13 | SteckerkabelNr. 2 Pumpenmotor | 23531012032 | Im Shop suchenPDF S. 11 |
| 5.13 | SteckerkabelNr. 3 Gebläsemotor | 23531012042 | Im Shop suchenPDF S. 11 |
| 5.13 | SteckerkabelNr. 3 W-FM/Klemme | 23531012422 | Im Shop suchenPDF S. 11 |
| 5.13 | SteckerkabelNr. 3N W-FM/Klemme | 23531012062 | Im Shop suchenPDF S. 11 |
| 5.13 | SteckerkabelNr. 5 W-FM/Klemme | 23531012432 | Im Shop suchenPDF S. 11 |
| 5.13 | SteckerkabelNr. 6 W-FM/Klemme | 23531012442 | Im Shop suchenPDF S. 11 |
| 5.13 | SteckerkabelNr. 8 W-FM/Klemme | 23531012452 | Im Shop suchenPDF S. 11 |
| 5.13 | SteckerkabelNr. 12 W-FM/Klemme | 23531012462 | Im Shop suchenPDF S. 11 |
| 5.13 | SteckerkabelNr. 13 W-FM/Klemme | 23531012122 | Im Shop suchenPDF S. 11 |
| 5.14 | Steckerkabel MV-Pumpe | 23531012182 | Im Shop suchenPDF S. 11 |
| 5.15 | Steckerkabel Y2 W-FM | 23531012162 | Im Shop suchenPDF S. 11 |
| 5.16 | Steckerkabel F11 GW | 23531012172 | Im Shop suchenPDF S. 11 |
| 5.17 | Leistungsschütz B6-30-10 220-240 V | 701915 | Im Shop suchenPDF S. 11 |

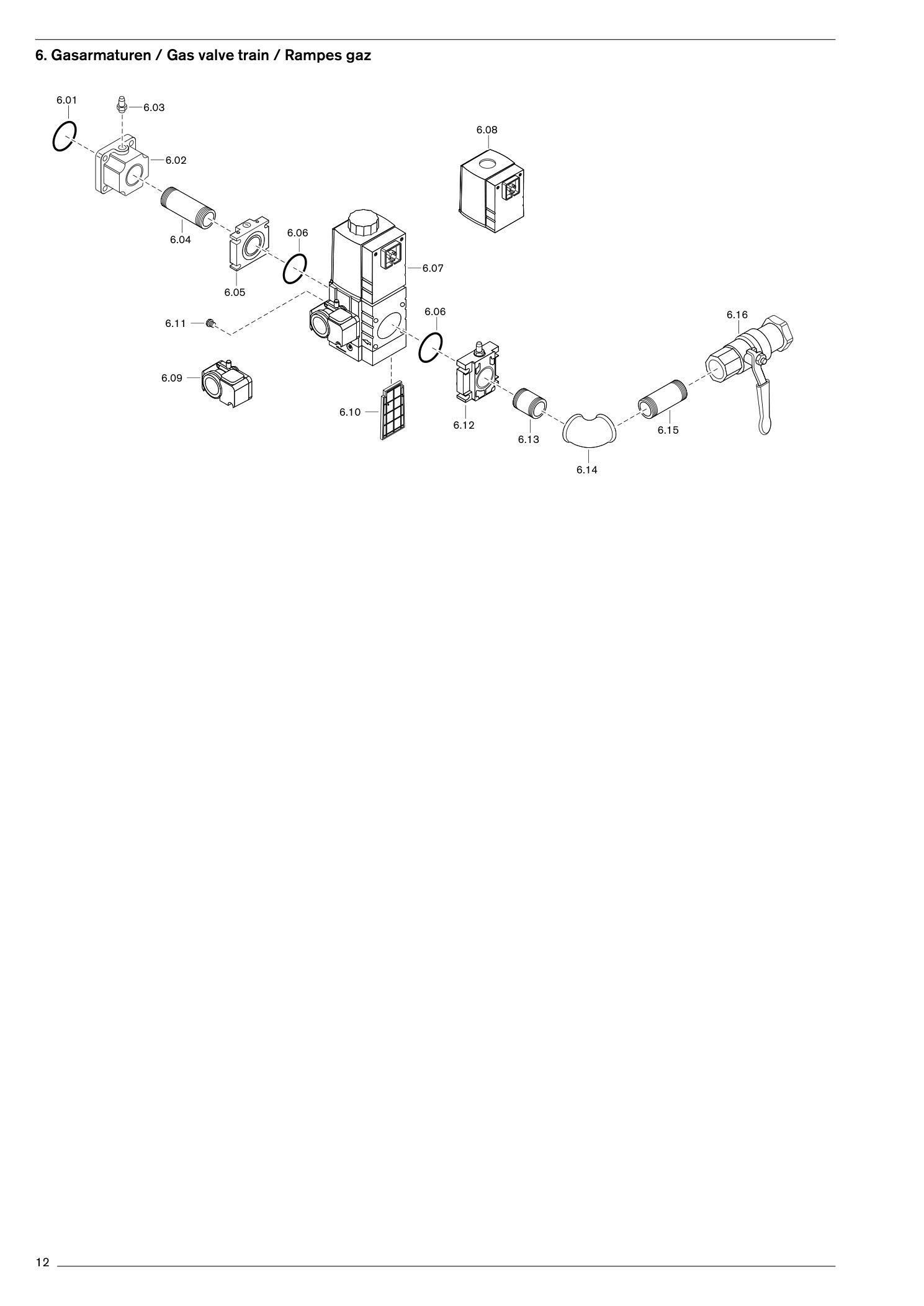

6. Gasarmaturen / Gas valve train / Rampes gaz
37 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | O-Ring 45 x 3 NBR 70 DIN 3771 | 445518 | Im Shop suchenPDF S. 13 |
| 6.02 | Flansch RP 1 1/2 | 23240026027 | Im Shop suchenPDF S. 13 |
| 6.03 | Druckmessnippel G 1/8 A | 453001 | Im Shop suchenPDF S. 13 |
| 6.04 | Doppelnippel R 1 1/2 x 80 | 13900026677 | Im Shop suchenPDF S. 13 |
| 6.05 | FlanschDMV 507 Rp 1 1/2 | 605234 | Im Shop suchenPDF S. 13 |
| 6.05 | FlanschDMV 520 Rp 1 1/2 | 605230 | Im Shop suchenPDF S. 13 |
| 6.06 | O-Ring57 x 3 W-FM | 507445 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.06 | O-Ring75 x 3,5 W-FM | 512445 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.07 | MehrfachstellgerätW-MF SE 507 S22 230V mit GW50 | 605320 | Im Shop suchenPDF S. 13 |
| 6.07 | MehrfachstellgerätW-MF SE 512 S22 230V mit GW50 | 605321 | Im Shop suchenPDF S. 13 |
| 6.08 | MagnetspuleW-MF 507 Nr. 032P 230V | 605255 | Im Shop suchenPDF S. 13 |
| 6.08 | MagnetspuleW-MF 512 Nr. 042P 230V | 605257 | Im Shop suchenPDF S. 13 |
| 6.09 | Druckwächter GW 50 A5/1 5 - 50 mbar | 691378 | Im Shop suchenPDF S. 13 |
| 6.10 | FiltereinsatzW-MF | 507605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.10 | FiltereinsatzW-MF | 512605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.11 | Atmungsstopfen mit Filterelement G 1/8 | 605302 | Im Shop suchenPDF S. 13 |
| 6.12 | Flansch mit DruckmessnippelDMV507 Rp3/4 | 23211026092 | Im Shop suchenPDF S. 13 |
| 6.12 | Flansch mit DruckmessnippelDMV512 Rp 1 | 23221026252 | Im Shop suchenPDF S. 13 |
| 6.12 | Flansch mit DruckmessnippelDMV520 Rp1 1/2 | 23231026062 | Im Shop suchenPDF S. 13 |
| 6.13 | DoppelnippelR 3/4 x 50 | 13900026117 | Im Shop suchenPDF S. 13 |
| 6.13 | DoppelnippelR 3/4 x | 100139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.13 | DoppelnippelR 1 x 50 | 13900026177 | Im Shop suchenPDF S. 13 |
| 6.13 | DoppelnippelR 1 x | 100139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.13 | DoppelnippelR 1 1/2 x 80 | 13900026677 | Im Shop suchenPDF S. 13 |
| 6.13 | DoppelnippelR 1 1/2 x | 120139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.14 | Winkel A13/4-Zn-A | 453143 | Im Shop suchenPDF S. 13 |
| 6.14 | Winkel A11-Zn-A | 453123 | Im Shop suchenPDF S. 13 |
| 6.14 | Winkel A11 1/2-Zn-A | 453137 | Im Shop suchenPDF S. 13 |
| 6.15 | DoppelnippelR 3/4 x 50 | 13900026117 | Im Shop suchenPDF S. 13 |
| 6.15 | DoppelnippelR 3/4 x | 100139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.15 | DoppelnippelR 1 x 50 | 13900026177 | Im Shop suchenPDF S. 13 |
| 6.15 | DoppelnippelR 1 x | 100139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.15 | DoppelnippelR 1 1/2 x 80 | 13900026677 | Im Shop suchenPDF S. 13 |
| 6.15 | DoppelnippelR 1 1/2 x | 120139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE998NG-3/4-CE-TAS für Gas PN1 | 454596 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE998NG-1-CE-TAS für Gas PN 1 | 454597 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984-1 1/2-CE-TAS Dichtung | 454911 | Im Shop suchenPDF S. 13 |
