Weishaupt Brenner WG5
Dokument 83030280. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.

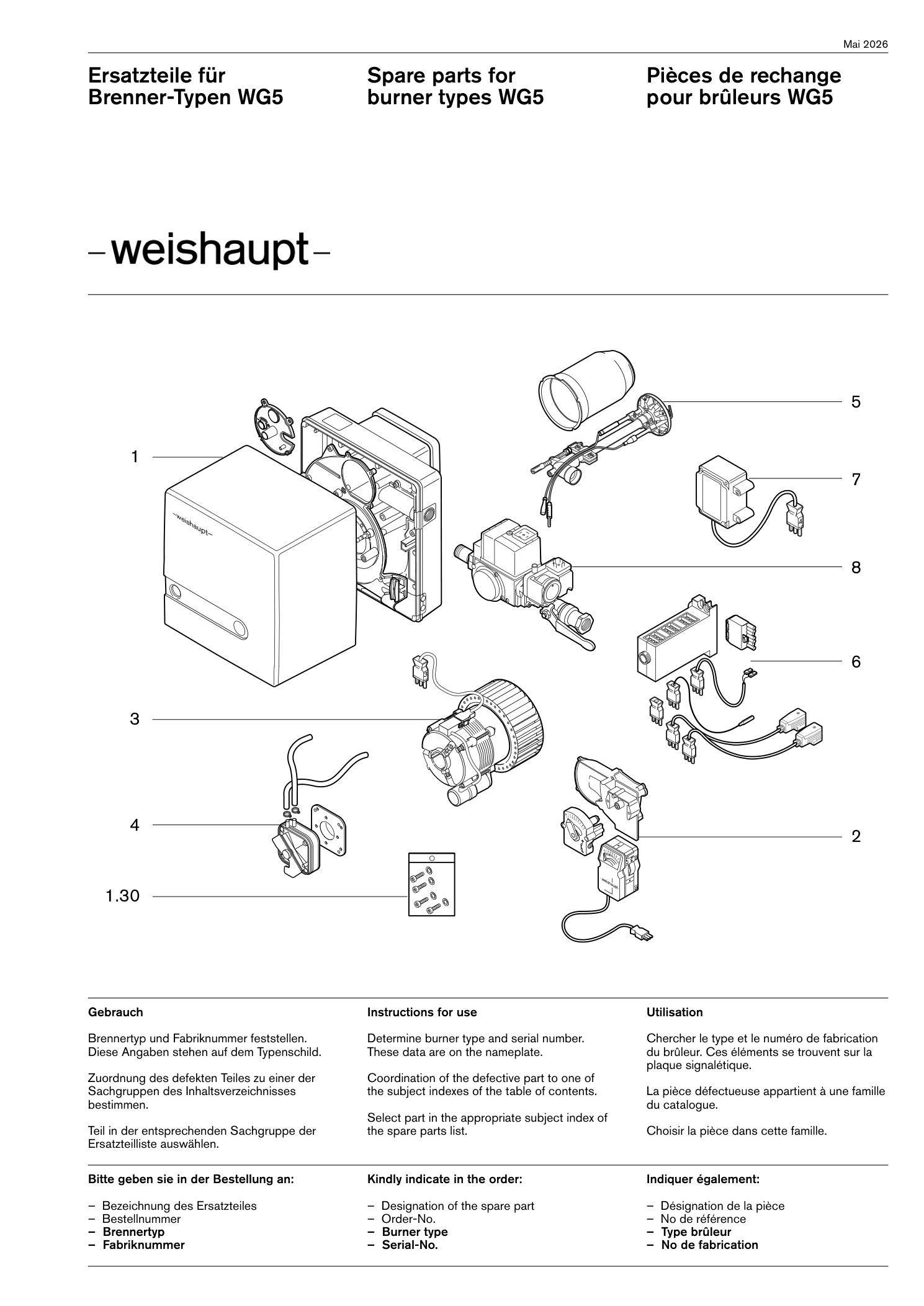

Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

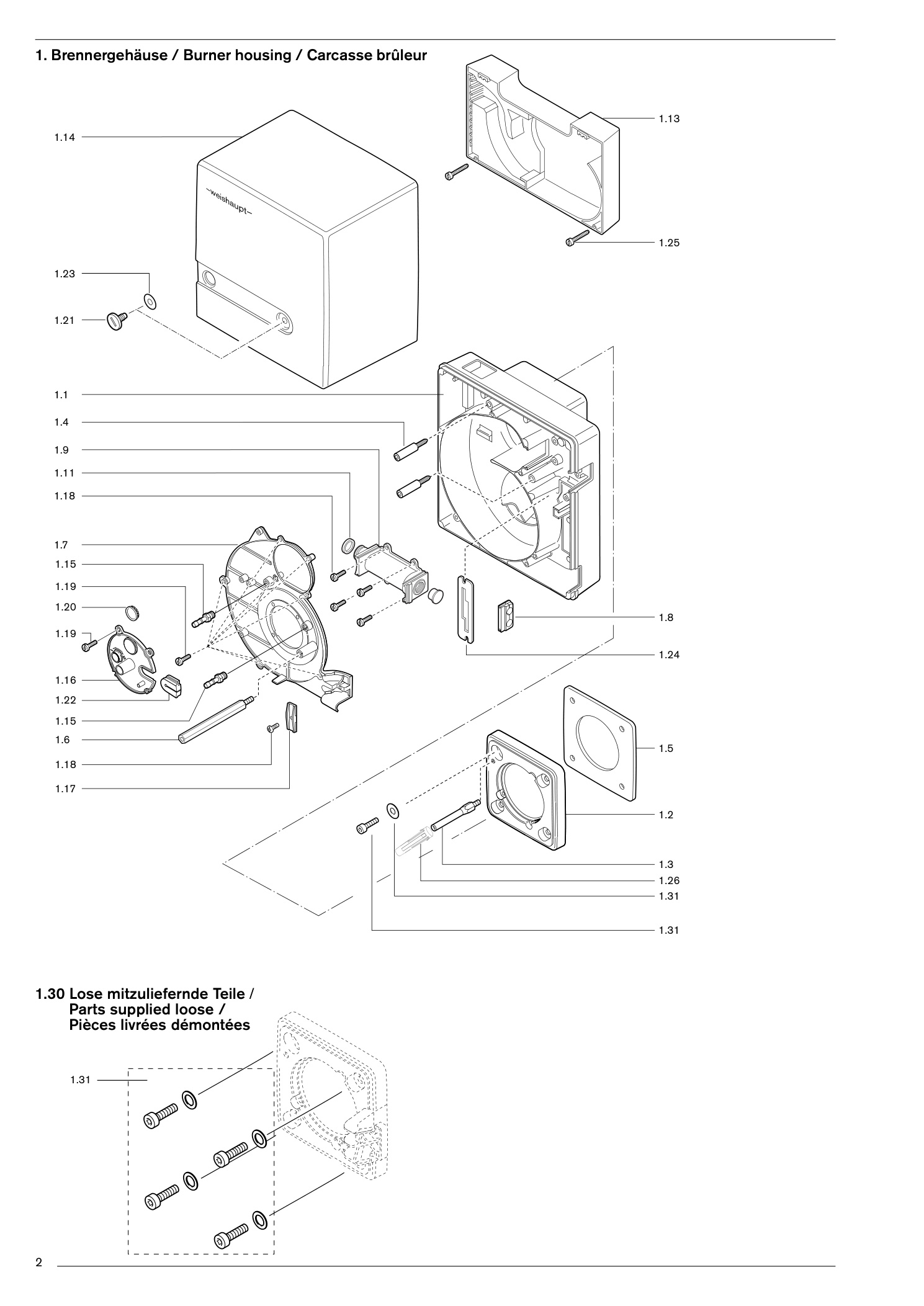

1. Brennergehäuse / Burner housing
26 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.1 | Brennergehäuse | 24105001017 | Im Shop suchenPDF S. 3 |
| 1.2 | Brennerflansch | 24105001287 | Im Shop suchenPDF S. 3 |
| 1.3 | Stehbolzen für Brennerflansch | 24105001187 | Im Shop suchenPDF S. 3 |
| 1.4 | Schraube für Brennergehäuse | 24111001297 | Im Shop suchenPDF S. 3 |
| 1.5 | Flanschdichtung | 24105001147 | Im Shop suchenPDF S. 3 |
| 1.6 | Stehbolzen für Abdeckhaube | 24105001357 | Im Shop suchenPDF S. 3 |
| 1.7 | Gehäusedeckel | 24105001037 | Im Shop suchenPDF S. 3 |
| 1.8 | Tülle | 24105001177 | Im Shop suchenPDF S. 3 |
| 1.9 | Anschlusskanal mit Scheibe | 23205001102 | Im Shop suchenPDF S. 3 |
| 1.10 | Stopfen natur GPN 600 B | 182446 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.11 | Dichtring Mischgehäuse-Anschlusskanal | 23205014047 | Im Shop suchenPDF S. 3 |
| 1.13 | Ansauggehäuse komplett | 24105001012 | Im Shop suchenPDF S. 3 |
| 1.14 | Abdeckhaube komplett | 24105001022 | Im Shop suchenPDF S. 3 |
| 1.15 | Einschraubstutzen R 1/8 GES4 | 453004 | Im Shop suchenPDF S. 3 |
| 1.16 | Verschlussdeckel mit Schauglas | 23205014092 | Im Shop suchenPDF S. 3 |
| 1.17 | Halter für Kabel | 24140001367 | Im Shop suchenPDF S. 3 |
| 1.18 | Schraube M 4 x 10 Kombi-Torx-Plus 20IP | 409236 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.19 | Schraube M 5 x 15 Kombi-Torx-Plus 20IP | 409310 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.20 | Schauglas | 24140001377 | Im Shop suchenPDF S. 3 |
| 1.21 | Schraube M8 x 15 | 14201301157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.22 | Tülle für Zündkabel | 24105001157 | Im Shop suchenPDF S. 3 |
| 1.23 | Scheibe 7 + 0,2 x 18 x 0,6 | 430016 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.24 | Halteblech für Serviceposition | 24105001247 | Im Shop suchenPDF S. 3 |
| 1.25 | Schraube 4 x 30 | 409325 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.26 | Hülse für Brennergehäuse | 24105001317 | Im Shop suchenPDF S. 3 |
| 1.31 | Zubehör-Garnitur | 24120000012 | Im Shop suchenPDF S. 3 |
2. Luftregler mit Schrittmotor / Air regulator with stepping motor / Volet d’air avec servomoteur
9 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | Luftregler mit Handverstellung | 24105002042 | Im Shop suchenPDF S. 5 |
| 2.2 | Schraube M4 x 12 Kombi-Torx-Plus | 409237 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.3 | Ansaugkanal komplett | 24105002032 | Im Shop suchenPDF S. 5 |
| 2.4 | Handverstellung | 24105002022 | Im Shop suchenPDF S. 5 |
| 2.5 | Schraube M4 x 30 Kombi-Torx-Plus | 409325 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.6 | 230 V 50 Hz | 24105002052 | Im Shop suchenPDF S. 5 |
| 2.7 | 110 V 60 Hz | 24005002012 | Im Shop suchenPDF S. 5 |
| 2.8 | 230 V, 50 Hz | 651047 | Im Shop suchenPDF S. 5 |
| 2.9 | 110 V, 60 Hz | 651048 | Im Shop suchenPDF S. 5 |

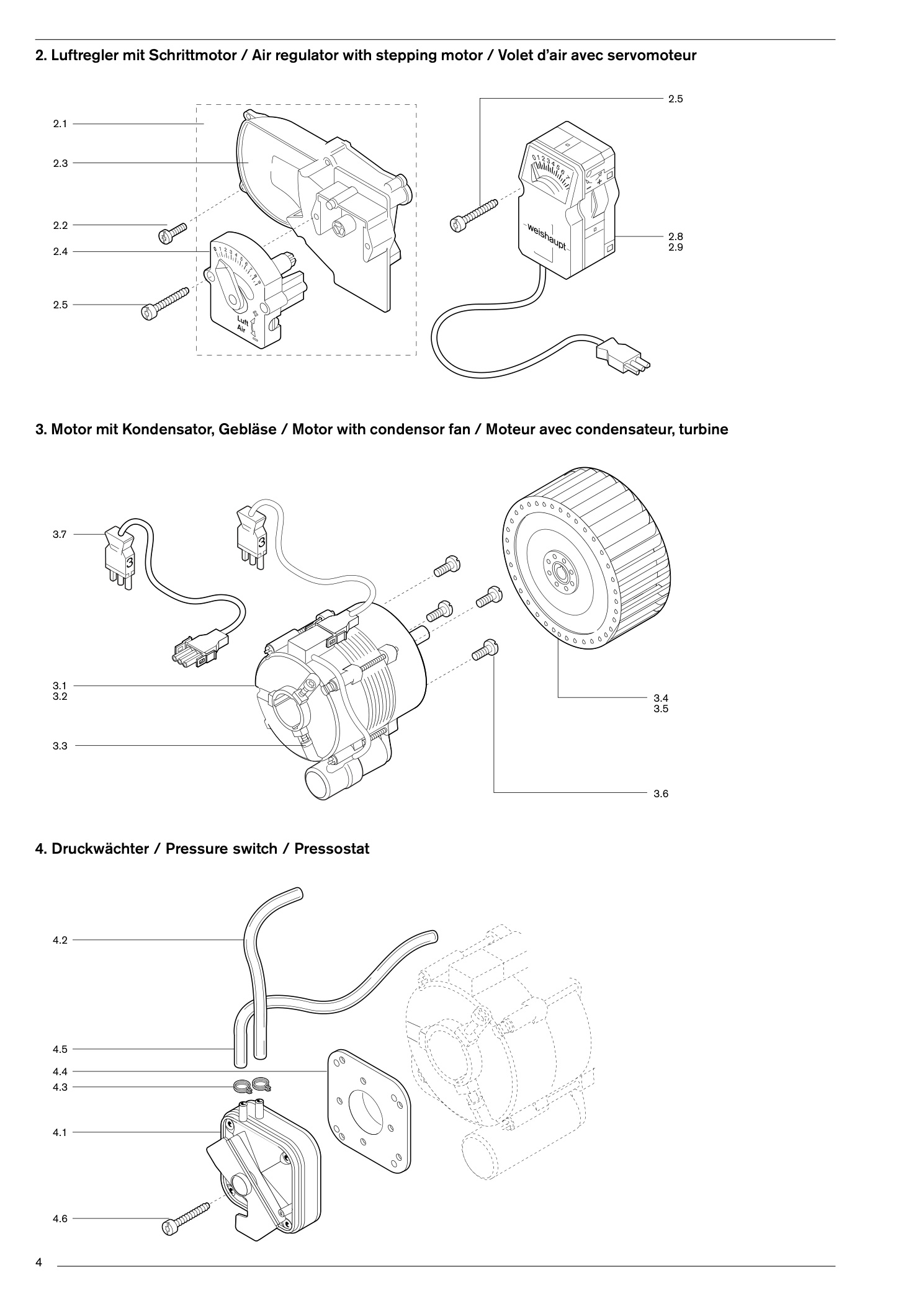

3. Motor mit Kondensator,
10 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.1 | Motor ECK02/H-2/1 230 V 50 Hz 40W | 23005008012 | Im Shop suchenPDF S. 5 |
| 3.2 | Motor ECK02 H-2/1 110 V 60 Hz 90W | 23005008032 | Im Shop suchenPDF S. 5 |
| 3.3 | Schraube M 5 x 12 Kombi-Torx-Plus 20IP | 409239 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 3.4 | 119 x 41,4 S1 50Hz | 24105008012 | Im Shop suchenPDF S. 5 |
| 3.5 | 113 x 39,6 S1 60 Hz | 24105008022 | Im Shop suchenPDF S. 5 |
| 3.6 | Schraube M 4 x 12 Kombi-Torx-Plus 20IP | 409237 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 3.7 | Steckerkabel | 24105012062 | Im Shop suchenPDF S. 5 |
| 3.8 | Kondensator 3 μF für 230 V 50 Hz | 713472 | Im Shop suchenPDF S. 5 |
| 3.8 | Kondensator 3 μF für 230 V 50 Hz8 μF für 110 V 60 Hz | 713473 | Im Shop suchenPDF S. 5 |
| 3.9 | Gewindestift M6 x 8 für Gebläserad | 420549 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
4. Druckwächter
6 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1 | Druckwächter LGW 3 A1 | 23005024042 | Im Shop suchenPDF S. 5 |
| 4.2 | Silikonschlauch 40 x 1,75 x 140 mm | 23205024047 | Im Shop suchenPDF S. 5 |
| 4.3 | Schlauchklemme 7,5 | 790218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 4.4 | Anbauflansch für LGW | 605243 | Im Shop suchenPDF S. 5 |
| 4.5 | Silikonschlauch 40 x 1,75 x 190 mm | 23205024057 | Im Shop suchenPDF S. 5 |
| 4.6 | Schraube M 4 x 22 Kombi-Torx-Plus 20IP | 409307 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |

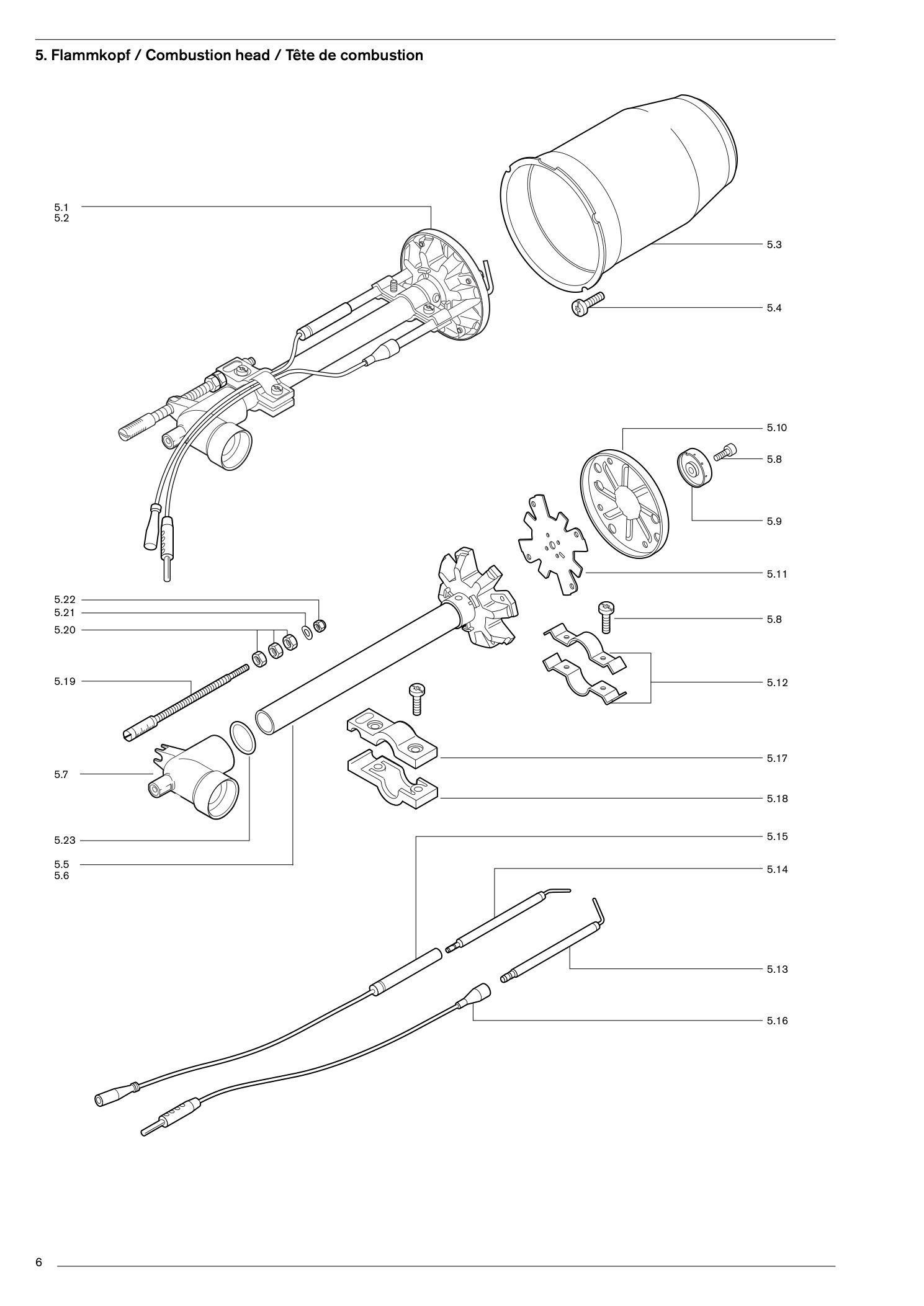

5. Flammkopf
29 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1 | WG5N/1-A Ausf. LN komplett | 23205014052 | Im Shop suchenPDF S. 7 |
| 5.2 | WG5F/1-A Ausf. LN komplett | 23305014022 | Im Shop suchenPDF S. 7 |
| 5.3 | FlammrohrWG5/1 | 23205014022 | Im Shop suchenPDF S. 7 |
| 5.3 | FlammrohrWG5/1 um 100 mm verlängert | 23005014052 | Im Shop suchenPDF S. 7 |
| 5.3 | FlammrohrWG5/1 um 200 mm verlängert | 23005014092 | Im Shop suchenPDF S. 7 |
| 5.4 | Schraube M 5 X 12 Kombi-Torx-Plus 20IP | 409239 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 5.5 | WG5N/1-A Ausf. LN | 23205014012 | Im Shop suchenPDF S. 7 |
| 5.6 | WG5F/1-A Ausf. LN | 23305014012 | Im Shop suchenPDF S. 7 |
| 5.7 | Mischgehäuse mit Scheibe | 23205014032 | Im Shop suchenPDF S. 7 |
| 5.8 | Schraube M 4 x 16 Kombi-Torx-Plus 20IP | 409224 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 5.9 | Düsentopf Ausf. LN | 23210014297 | Im Shop suchenPDF S. 7 |
| 5.10 | Stauscheibe 24 x 74 | 23210014237 | Im Shop suchenPDF S. 7 |
| 5.11 | Düseneinsatz | 23210014227 | Im Shop suchenPDF S. 7 |
| 5.12 | Bügel 2 x 12 x 50 | 23210014257 | Im Shop suchenPDF S. 7 |
| 5.13 | Fühlerelektrode | 23210014207 | Im Shop suchenPDF S. 7 |
| 5.14 | Zündelektrode | 23220014217 | Im Shop suchenPDF S. 7 |
| 5.15 | Zündleitung 370 mm | 23205011042 | Im Shop suchenPDF S. 7 |
| 5.15 | Zündleitung 370 mmfür Verlängerung 100 mm 470 mm | 23005011072 | Im Shop suchenPDF S. 7 |
| 5.15 | Zündleitung 370 mmfür Verlängerung 200 mm 570 mm | 23005011082 | Im Shop suchenPDF S. 7 |
| 5.16 | Ionisationsleitung 300 mm | 23205014142 | Im Shop suchenPDF S. 7 |
| 5.16 | Ionisationsleitung 300 mmfür Verlängerung 100 mm 400 mm | 23005014172 | Im Shop suchenPDF S. 7 |
| 5.16 | Ionisationsleitung 300 mmfür Verlängerung 200 mm 500 mm | 23005014182 | Im Shop suchenPDF S. 7 |
| 5.17 | Mitnehmer | 23205014067 | Im Shop suchenPDF S. 7 |
| 5.18 | Mitnehmer | 23205014077 | Im Shop suchenPDF S. 7 |
| 5.19 | Verstellschraube | 23205014037 | Im Shop suchenPDF S. 7 |
| 5.20 | Sechskantmutter M6 links DIN | 934411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 5.21 | Federscheibe S5 | 490016 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 5.22 | Sechskantmutter M5 DIN | 985411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 5.23 | O-Ring 15 x 2,5 DIN 3771 | 445014 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |

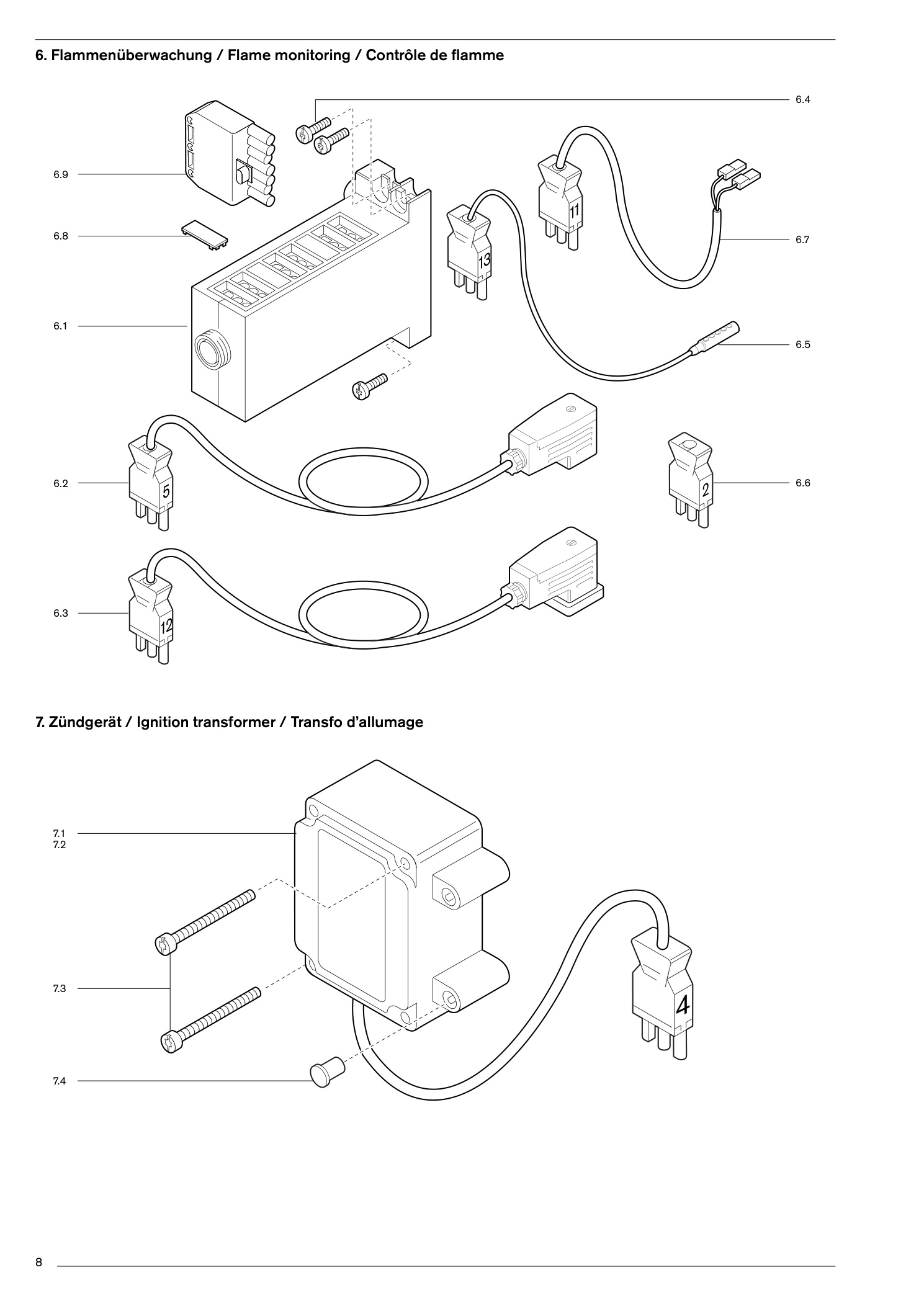

6. Flammenüberwachung / Flame monitoring / Contrôle de flamme
10 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.1 | Feuerungsmanager W-FM05Version C 230V/50-60Hz | 600470 | Im Shop suchenPDF S. 9 |
| 6.1 | Feuerungsmanager W-FM05Version C 110V/50-60Hz | 600471 | Im Shop suchenPDF S. 9 |
| 6.2 | Steckerkabel Nr. 5 3-polig DMV | 23220012102 | Im Shop suchenPDF S. 9 |
| 6.3 | Steckerkabel Nr.12 3-polig GW WG5 | 23205012022 | Im Shop suchenPDF S. 9 |
| 6.4 | Schraube M 4 x 10 Kombi-Torx-Plus 20IP | 409261 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 6.5 | Ionisationskabel Nr. 13 | 23231012012 | Im Shop suchenPDF S. 9 |
| 6.6 | Zwischenstecker Nr. 2, 3-polig | 24020012012 | Im Shop suchenPDF S. 9 |
| 6.7 | Steckerkabel Nr.11 2-polig Druckwächter | 23205012012 | Im Shop suchenPDF S. 9 |
| 6.8 | Abdeckclip AGK63 für Feuerungsmanager | 600312 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 6.9 | Steckerteil ST 18/7 | 716549 | Im Shop suchenPDF S. 9 |
7. Sachgruppe 7
4 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1 | W-ZG01V 230V 100VA | 603201 | Im Shop suchenPDF S. 9 |
| 7.2 | W-ZG01V 110 V 90VA | 603230 | Im Shop suchenPDF S. 9 |
| 7.3 | Schraube M 4 x 42 Kombi-Torx-Plus 20IP | 409260 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 7.4 | Verschlussstopfen für Zündgerät W-ZG 01 | 603224 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |

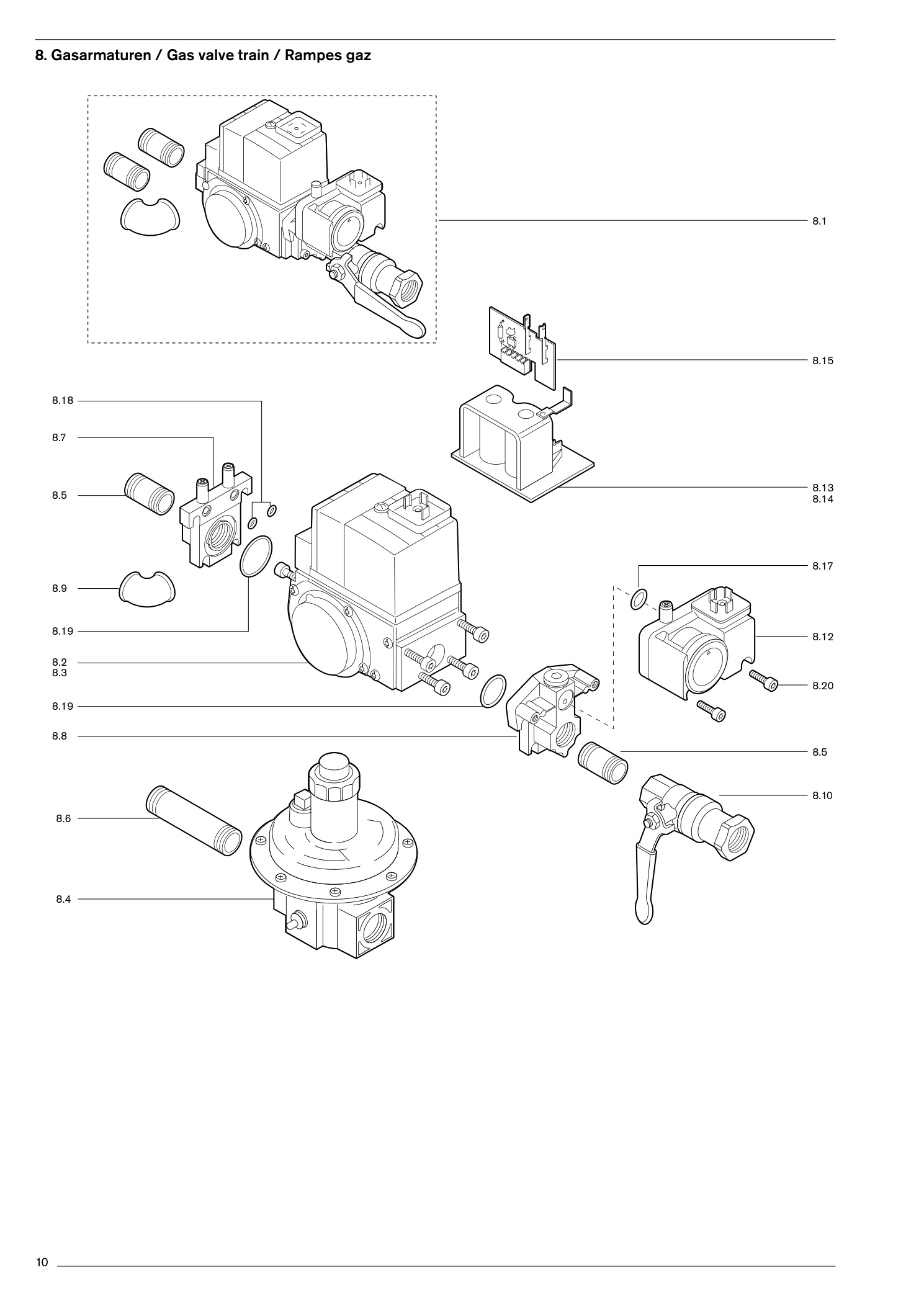

8. Gasarmaturen / Gas valve train / Rampes gaz
19 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.1 | Armaturen R 1/2 mit TAS komplett 230V | 23205026010 | Im Shop suchenPDF S. 11 |
| 8.2 | Rp 1/2 mit GW 230 V | 605240 | Im Shop suchenPDF S. 11 |
| 8.3 | Rp 1/2 mit GW 110 V | 605241 | Im Shop suchenPDF S. 11 |
| 8.4 | Druckregelgerät FRS 505 Rp 1/2 | 640675 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 8.5 | R 1/2 x 50 mit Loctite | 13900026717 | Im Shop suchenPDF S. 11 |
| 8.6 | R 1/2 x 80 mit Loctite | 13900026077 | Im Shop suchenPDF S. 11 |
| 8.7 | Rp 1/2 Ausgang mit O-Ring und Schrauben | 605244 | Im Shop suchenPDF S. 11 |
| 8.8 | Rp 1/2 Eingang mit O-Ring und Schrauben | 605242 | Im Shop suchenPDF S. 11 |
| 8.9 | Winkel A1 1/2-Zn-A EN10242 | 453104 | Im Shop suchenPDF S. 11 |
| 8.10 | Kugelhahn 998 NG-1/2-CE-TAS | 454595 | Im Shop suchenPDF S. 11 |
| 8.11 | Kugelhahn Rp 1/2 PN 40 Dichtung Teflon | 454659 | Im Shop suchenPDF S. 11 |
| 8.12 | Druckwächter GW 50 A5/1, 5,0 - 50 mbar | 691378 | Im Shop suchenPDF S. 11 |
| 8.13 | 230 V | 605245 | Im Shop suchenPDF S. 11 |
| 8.14 | 110 V | 605246 | Im Shop suchenPDF S. 11 |
| 8.15 | 230 V | 605247 | Im Shop suchenPDF S. 11 |
| 8.17 | 10,5 x 2,25 GW | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 8.18 | 3,3 x 2,4 DIN 3771 | 445523 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 8.19 | 23 x 3 DIN 3771 | 445027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 8.20 | Schraube M 5 x 16 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
