Weishaupt Brenner WG40.../1-A ZM-LN
Dokument 83028780. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

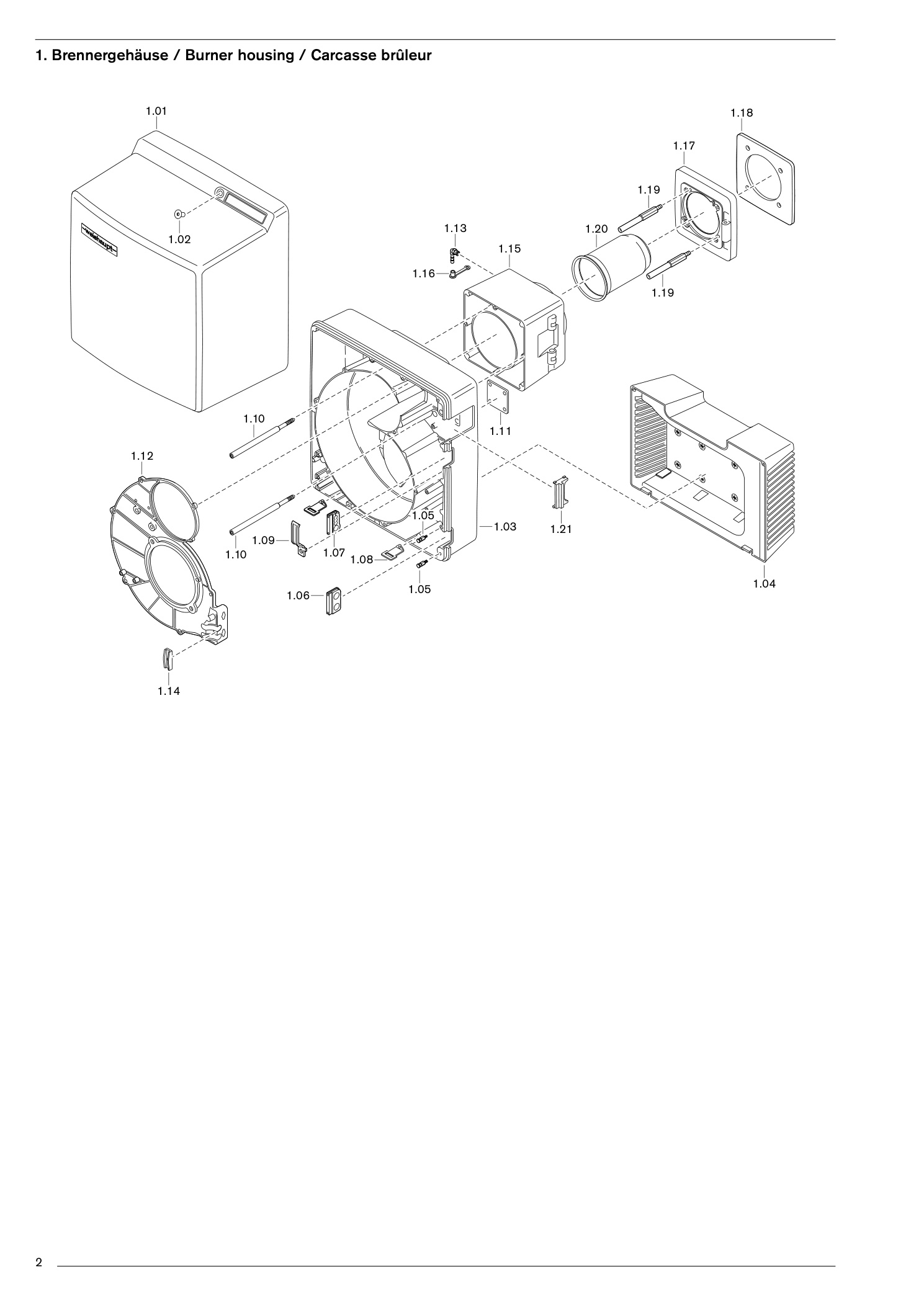

1. Brennergehäuse / Burner housing
29 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Abdeckhaube | 24140001112 | Im Shop suchenPDF S. 3 |
| 1.02 | Schraube M8 x 16 DIN 7991 | 404412 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.03 | Brennergehäuse | 24140001447 | Im Shop suchenPDF S. 3 |
| 1.04 | Ansauggehäuse komplett | 24140001082 | Im Shop suchenPDF S. 3 |
| 1.04 | Ansauggehäuse komplettSchraube 4 x 22 Torx-Plus Remform | 409307 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.05 | Einhängebolzen | 24140001327 | Im Shop suchenPDF S. 3 |
| 1.06 | Tülle | 24140001177 | Im Shop suchenPDF S. 3 |
| 1.07 | Tülle für Anschlusskabel | 24120001247 | Im Shop suchenPDF S. 3 |
| 1.08 | Befestigungswinkel für Haube | 24140001207 | Im Shop suchenPDF S. 3 |
| 1.09 | Schelle | 24140001357 | Im Shop suchenPDF S. 3 |
| 1.10 | Schraube M8 Brennergehäuse | 24140001257 | Im Shop suchenPDF S. 3 |
| 1.11 | Befestigungsblech für Gasdrossel | 23240001057 | Im Shop suchenPDF S. 3 |
| 1.12 | Gehäusedeckel | 24140001457 | Im Shop suchenPDF S. 3 |
| 1.13 | Einschraubstutzen R1/8 WES6 | 453010 | Im Shop suchenPDF S. 3 |
| 1.14 | Halter für Kabel | 24140001367 | Im Shop suchenPDF S. 3 |
| 1.15 | Zwischenflansch | 24140001427 | Im Shop suchenPDF S. 3 |
| 1.16 | Schutzkappe DN 6 SELF 50/2 CF | 23230001047 | Im Shop suchenPDF S. 3 |
| 1.17 | Brennerflansch | 24140001437 | Im Shop suchenPDF S. 3 |
| 1.17 | BrennerflanschSchraube M10 x 35 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.17 | BrennerflanschScheibe A10,5 DIN 125 A4 | 430603 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.18 | Flanschdichtung 8 x 238,5 x 238,5 | 24140001147 | Im Shop suchenPDF S. 3 |
| 1.19 | Stehbolzen M10 x 120 Brennerflansch | 24140001247 | Im Shop suchenPDF S. 3 |
| 1.20 | Flammrohr WG40Standard | 23240014142 | Im Shop suchenPDF S. 3 |
| 1.20 | Flammrohr WG40100 mm verlängert* | 23040014032 | Im Shop suchenPDF S. 3 |
| 1.20 | Flammrohr WG40200 mm verlängert* | 23040014152 | Im Shop suchenPDF S. 3 |
| 1.20 | Flammrohr WG40300 mm verlängert* | 23040014112 | Im Shop suchenPDF S. 3 |
| 1.20 | Flammrohr WG40Schraube M5 x 12 Kombi-Torx-Plus 20IP | 409247 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.20 | Flammrohr WG40Scheibe 5,5 x 12 oval | 24140014077 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.21 | Abdeckung Brennergehäuse | 23240001067 | Im Shop suchenPDF S. 3 |

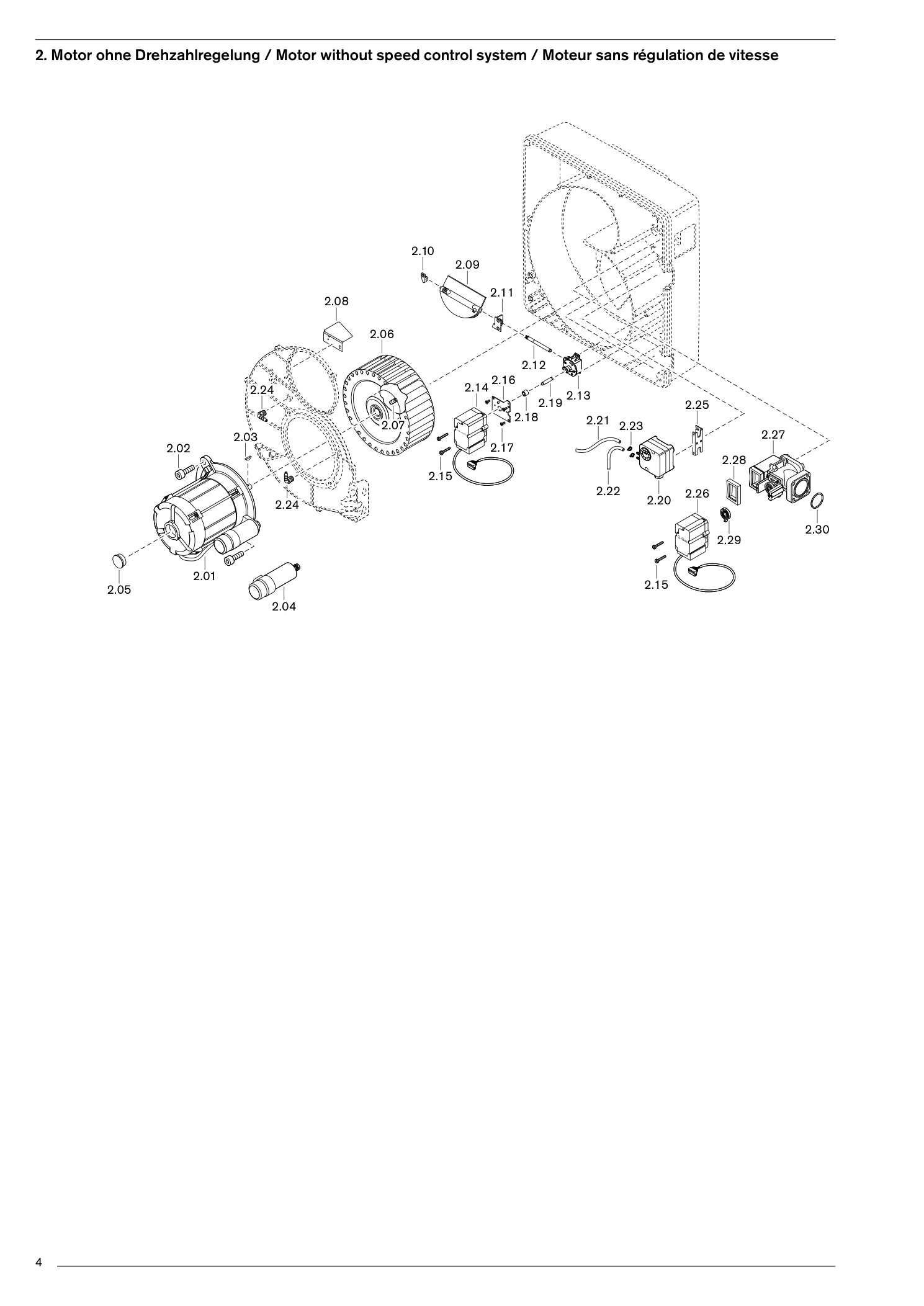

2. Motor ohne Drehzahlregelung / Motor without speed control system / Moteur sans
30 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Motor ECK06/A-2 230 V / 50 Hz m. Kabel | 24040007032 | Im Shop suchenPDF S. 5 |
| 2.02 | Schraube M8 x 20 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.03 | Scheibenfeder 4 x 5 DIN 6888 | 490154 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.04 | Kondensator-Set 16,0 uF 420 V | 713479 | Im Shop suchenPDF S. 5 |
| 2.05 | Stopfen GPN 900 A 32 PHT schwarz | 446108 | Im Shop suchenPDF S. 5 |
| 2.06 | Gebläserad TLR-S 190 x 81,8-L S1 50-60 Hz | 24140008032 | Im Shop suchenPDF S. 5 |
| 2.07 | Gewindestift M8 x 8 mit Ringschneide (Tuflok) | 420550 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.08 | Luftleitblech | 23240001047 | Im Shop suchenPDF S. 5 |
| 2.09 | Luftklappe komplett | 24140002012 | Im Shop suchenPDF S. 5 |
| 2.10 | Lager links | 24140002037 | Im Shop suchenPDF S. 5 |
| 2.11 | Lager rechts mit Lagerbuchse | 24121002032 | Im Shop suchenPDF S. 5 |
| 2.12 | Welle Luftklappe - Winkelgetriebe | 24140002147 | Im Shop suchenPDF S. 5 |
| 2.13 | Winkelgetriebe | 24111002062 | Im Shop suchenPDF S. 5 |
| 2.14 | Schrittmotor Luft STE 4,5 24 V | 23011002032 | Im Shop suchenPDF S. 5 |
| 2.15 | Schraube M4 x 30 Torx-Plus metr. | 409245 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.16 | Befestigungsblech | 24140002222 | Im Shop suchenPDF S. 5 |
| 2.17 | Schraube M4 x 10 Torx-Plus 20IP | 409236 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.18 | Führungshülse | 24140002207 | Im Shop suchenPDF S. 5 |
| 2.19 | Welle Winkelgetriebe - Stellantrieb | 24140002157 | Im Shop suchenPDF S. 5 |
| 2.20 | Druckwächter LGW 10 A2 1 - 10 mbar | 691370 | Im Shop suchenPDF S. 5 |
| 2.21 | Schlauch 4,0 x 1,75 250 mm | 23211024037 | Im Shop suchenPDF S. 5 |
| 2.22 | Schlauch 4,0 x 1,75 140 mm | 23205024047 | Im Shop suchenPDF S. 5 |
| 2.23 | Schlauchklemme 7,5 | 790218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.24 | Einschraubstutzen R1/8 WES4 | 453003 | Im Shop suchenPDF S. 5 |
| 2.25 | Haltebügel Druckwächter | 23020024017 | Im Shop suchenPDF S. 5 |
| 2.26 | Schrittmotor Gas STE 4,5 24 V | 651101 | Im Shop suchenPDF S. 5 |
| 2.27 | Gasdrossel | 23240025020 | Im Shop suchenPDF S. 5 |
| 2.28 | Dichtung für Verbindungskanal | 23240025087 | Im Shop suchenPDF S. 5 |
| 2.29 | Drehfeder 2 starke Ausführung | 24140002167 | Im Shop suchenPDF S. 5 |
| 2.30 | O-Ring 45 x 3 NBR70 DIN ISO 3601 | 445518 | Im Shop suchenPDF S. 5 |

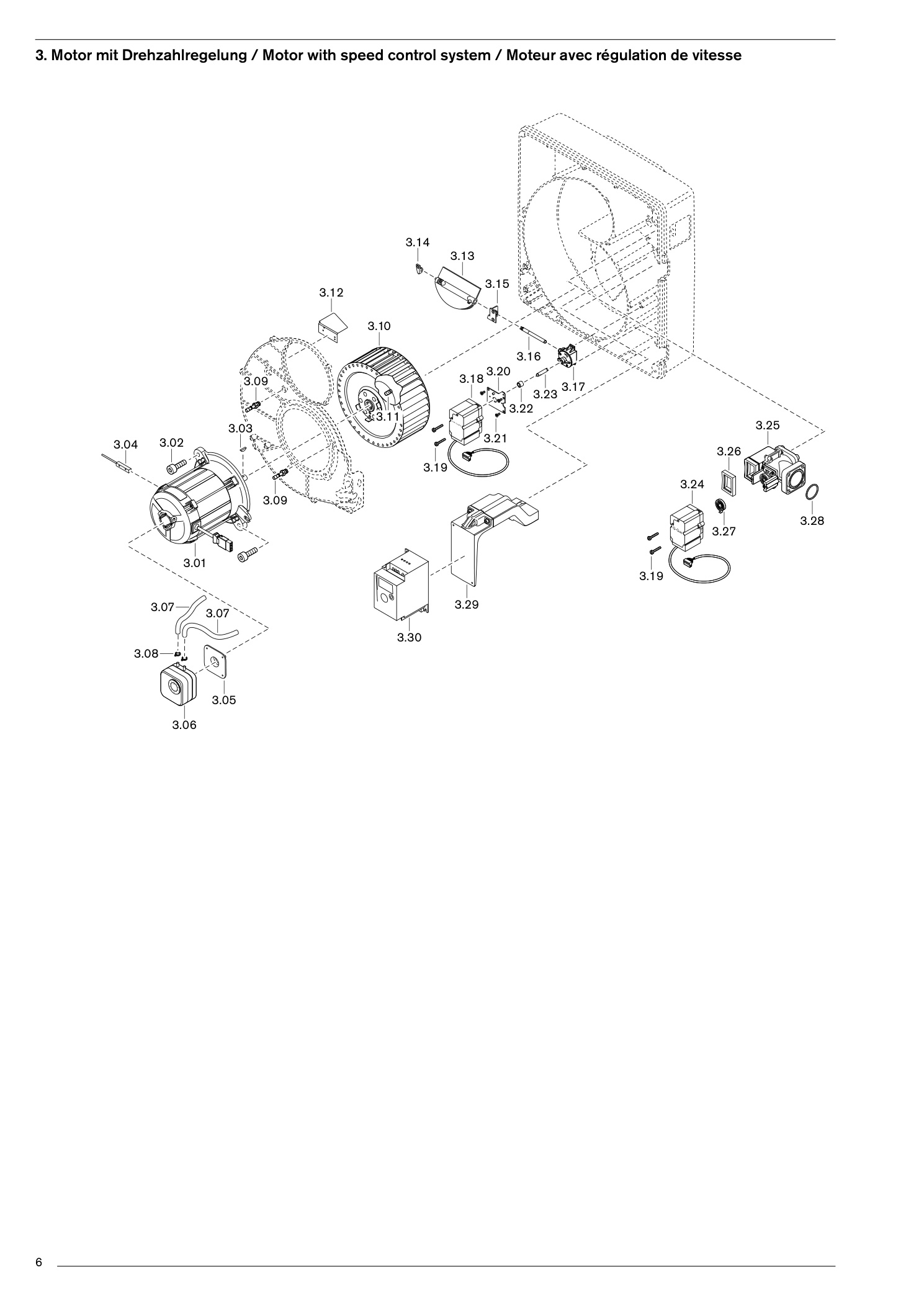

3. Motor mit Drehzahlregelung / Motor with speed control system / Moteur avec
30 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Motor DK06A-2 3~ 230 V / 50 Hz | 23040007032 | Im Shop suchenPDF S. 7 |
| 3.02 | Schraube M8 x 20 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.03 | Scheibenfeder 4 x 5 DIN 6888 | 490154 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.04 | Drehzahlsensor KJ1,5-Q8MB40-NA-X komplett | 23031012792 | Im Shop suchenPDF S. 7 |
| 3.05 | Anbauflansch für LGW | 605243 | Im Shop suchenPDF S. 7 |
| 3.06 | Druckwächter LGW 10 A2 1 - 10 mbar | 691370 | Im Shop suchenPDF S. 7 |
| 3.07 | Schlauch 4,0 x 1,75 250 mm | 23211024037 | Im Shop suchenPDF S. 7 |
| 3.08 | Schlauchklemme 7,5 | 790218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.09 | Einschraubstutzen R1/8 GES4 | 453004 | Im Shop suchenPDF S. 7 |
| 3.10 | Gebläserad Drehzahl TLR-S 190 x 81,8-L S1 | 23040008012 | Im Shop suchenPDF S. 7 |
| 3.11 | Gewindestift M8 x 8 mit Ringschneide (Tuflok) | 420550 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.12 | Luftleitblech | 23240001047 | Im Shop suchenPDF S. 7 |
| 3.13 | Luftklappe komplett | 24140002012 | Im Shop suchenPDF S. 7 |
| 3.14 | Lager links | 24140002037 | Im Shop suchenPDF S. 7 |
| 3.15 | Lager rechts mit Lagerbuchse | 24121002032 | Im Shop suchenPDF S. 7 |
| 3.16 | Welle Luftklappe - Winkelgetriebe | 24140002147 | Im Shop suchenPDF S. 7 |
| 3.17 | Winkelgetriebe | 24111002062 | Im Shop suchenPDF S. 7 |
| 3.18 | Schrittmotor Luft STE 4,5 24 V | 23011002032 | Im Shop suchenPDF S. 7 |
| 3.19 | Schraube M4 x 30 Torx-Plus metr. | 409245 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.20 | Befestigungsblech | 24140002222 | Im Shop suchenPDF S. 7 |
| 3.21 | Schraube M4 x 10 Kombi-Torx-Plus Senkkopf | 409242 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.22 | Führungshülse | 24140002207 | Im Shop suchenPDF S. 7 |
| 3.23 | Welle Winkelgetriebe - Stellantrieb | 24140002157 | Im Shop suchenPDF S. 7 |
| 3.24 | Schrittmotor Gas STE 4,5 24 V | 651101 | Im Shop suchenPDF S. 7 |
| 3.25 | Gasdrossel | 23240025020 | Im Shop suchenPDF S. 7 |
| 3.26 | Dichtung für Verbindungskanal | 23240025087 | Im Shop suchenPDF S. 7 |
| 3.27 | Drehfeder 2 starke Ausführung | 24140002167 | Im Shop suchenPDF S. 7 |
| 3.28 | O-Ring 45 x 3 NBR70 DIN ISO 3601 | 445518 | Im Shop suchenPDF S. 7 |
| 3.29 | Haltewinkel komplett. für Frequenzumrichter | 23031001072 | Im Shop suchenPDF S. 7 |
| 3.30 | Frequenzumrichter ATV 12 | 23031012762 | Im Shop suchenPDF S. 7 |

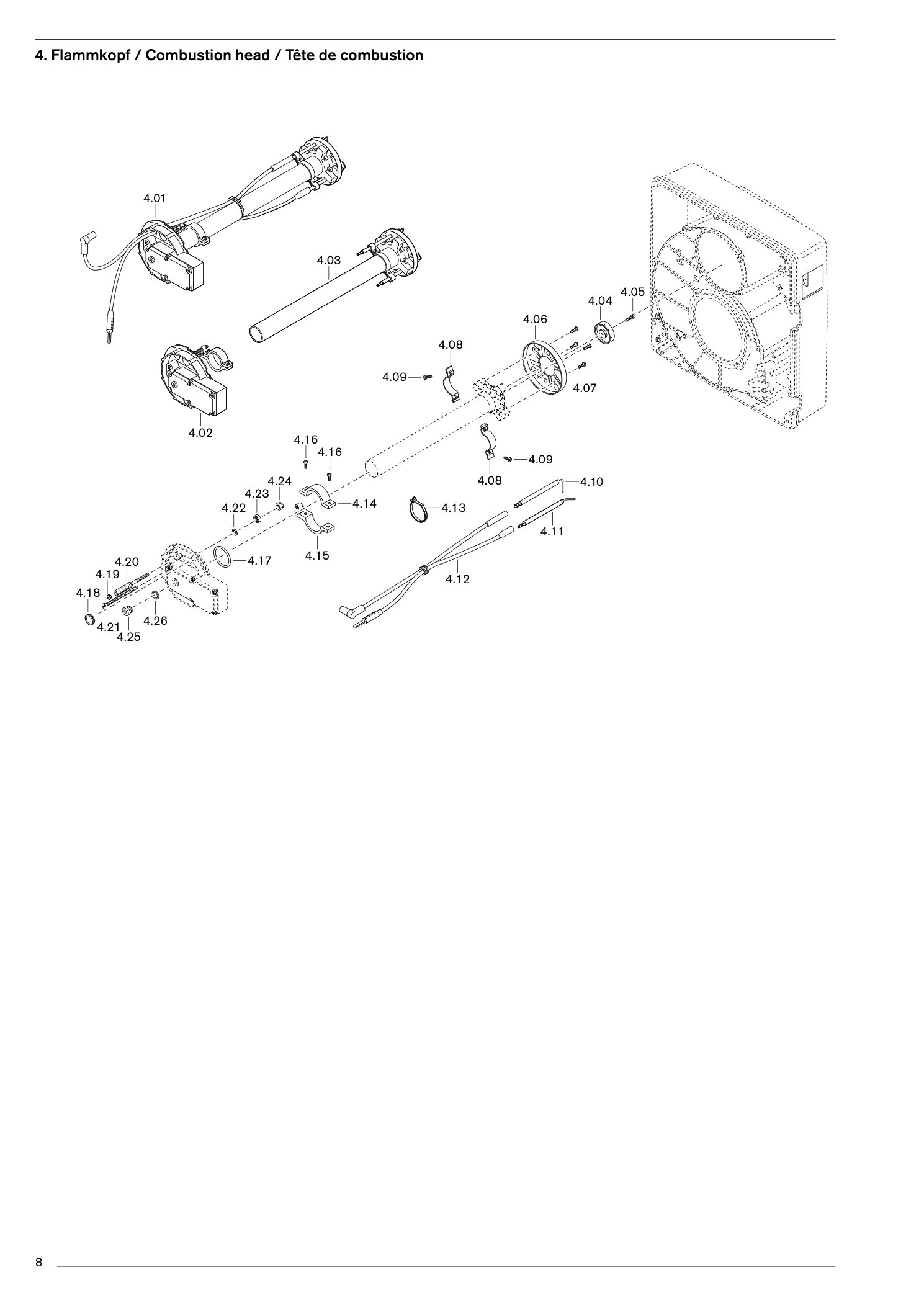

4. Flammkopf
43 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Mischgehäuse WG40N/1-A komplett (Erdgas)Standard | 23240014052 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG40N/1-A komplett (Erdgas)100 mm verlängert* | 23040014022 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG40N/1-A komplett (Erdgas)200 mm verlängert* | 23040014132 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG40N/1-A komplett (Erdgas)300 mm verlängert* | 23040014072 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG40N/1-A komplett (Erdgas)Standard | 23340014012 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG40N/1-A komplett (Erdgas)100 mm verlängert* | 23040014172 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG40N/1-A komplett (Erdgas)200 mm verlängert* | 23040014192 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG40N/1-A komplett (Erdgas)300 mm verlängert* | 23040014212 | Im Shop suchenPDF S. 9 |
| 4.02 | Verschlussgehäuse komplett | 23240014022 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG40N/1-A komplett (Erdgas)Standard | 23240014082 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG40N/1-A komplett (Erdgas)100 mm verlängert* | 23040014012 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG40N/1-A komplett (Erdgas)200 mm verlängert* | 23040014142 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG40N/1-A komplett (Erdgas)300 mm verlängert* | 23040014082 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG40N/1-A komplett (Erdgas)Standard | 23340014022 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG40N/1-A komplett (Erdgas)100 mm verlängert* | 23040014182 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG40N/1-A komplett (Erdgas)200 mm verlängert* | 23040014202 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG40N/1-A komplett (Erdgas)300 mm verlängert* | 23040014222 | Im Shop suchenPDF S. 9 |
| 4.04 | Düsentopf | 23240014167 | Im Shop suchenPDF S. 9 |
| 4.05 | Schraube M4 x 22 Torx-Plus 20IP | 409238 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.06 | Stauscheibe 120 x 41 | 23240014157 | Im Shop suchenPDF S. 9 |
| 4.07 | Schraube M4 x 8 Torx-Plus 20IP | 409235 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.08 | Bügel für Elektroden | 23240014187 | Im Shop suchenPDF S. 9 |
| 4.09 | Schraube M4 x 10 Torx-Plus 20IP | 409236 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.10 | Zündelektrode | 23220014217 | Im Shop suchenPDF S. 9 |
| 4.11 | Fühlerelektrode | 23210014207 | Im Shop suchenPDF S. 9 |
| 4.12 | Zünd- und Fühlerleitung700 mm (Standard) | 23240011042 | Im Shop suchenPDF S. 9 |
| 4.12 | Zünd- und Fühlerleitung800 mm (für 100 mm Verlängerung)* | 23031011182 | Im Shop suchenPDF S. 9 |
| 4.12 | Zünd- und Fühlerleitung900 mm (für 200 mm Verlängerung)* | 23031011192 | Im Shop suchenPDF S. 9 |
| 4.12 | Zünd- und Fühlerleitung1100 mm (für 300 mm Verlängerung)* | 23031011202 | Im Shop suchenPDF S. 9 |
| 4.13 | Wiederöffnungsband 4,7 x 200 KBLS20045 sw | 794089 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.14 | Stellhebel Oberteil | 24140010077 | Im Shop suchenPDF S. 9 |
| 4.15 | Stellhebel Unterteil | 23240014197 | Im Shop suchenPDF S. 9 |
| 4.16 | Schraube M4 x 12 Torx-Plus 20IP | 409237 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.17 | O-Ring 42 x 3 NBR70 DIN ISO 3601 | 445128 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.18 | Schauglas | 24140001377 | Im Shop suchenPDF S. 9 |
| 4.19 | Stopfen 5,25 | 24111010087 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.20 | Anzeigebolzen M6 x 90 | 24111010097 | Im Shop suchenPDF S. 9 |
| 4.21 | Verstellschraube M6 x 88 | 24140010097 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.22 | Federscheibe S6 1.1211 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.23 | Sechskantmutter M6 DIN 934 -8 | 411301 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.24 | Sechskantmutter M6 DIN 985 -6 | 411302 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.25 | Schraube G1/8 A DIN 908 St | 409004 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.26 | Dichtring 10 x 13,5 x 1,5 DIN 7603 | 441033 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |

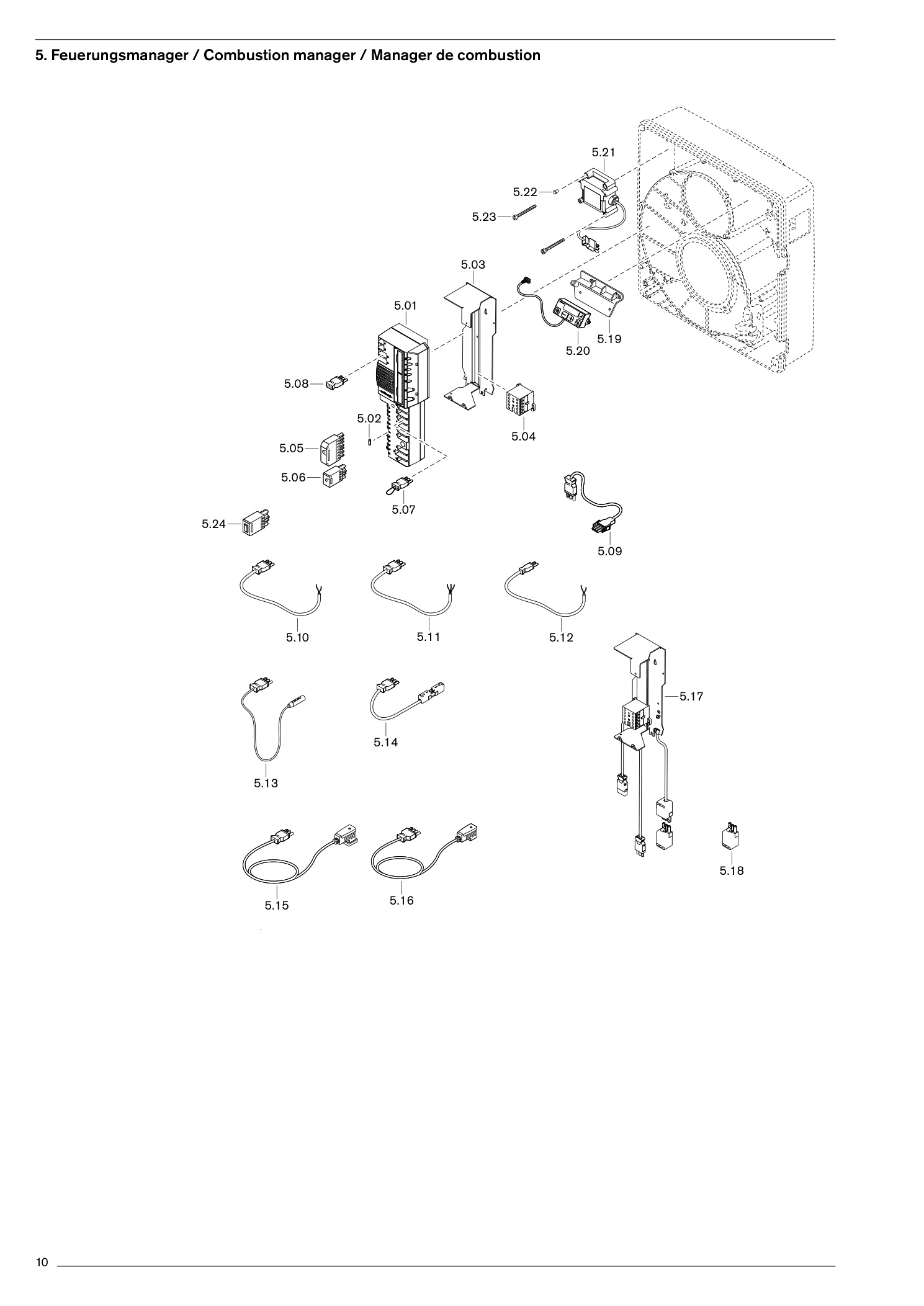

5. Feuerungsmanager / Combustion manager / Manager de combustion
25 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.01 | FeuerungsmanagerW-FM 25 IB 230V | 23030100440 | Im Shop suchenPDF S. 11 |
| 5.01 | FeuerungsmanagerW-FM 25 PO 230V | 23030100460 | Im Shop suchenPDF S. 11 |
| 5.02 | Feinsicherung 6,3 A IEC 127-2/V, träge | 48301122457 | Im Shop suchenPDF S. 11 |
| 5.03 | Haltebügel mit Tragschiene | 23231012022 | Im Shop suchenPDF S. 11 |
| 5.04 | Leistungsschütz B6-30-10 220-240 V | 701915 | Im Shop suchenPDF S. 11 |
| 5.05 | Steckerteil ST18/7 | 716549 | Im Shop suchenPDF S. 11 |
| 5.06 | Steckerteil ST18/4 | 716546 | Im Shop suchenPDF S. 11 |
| 5.07 | Brückenstecker Nr. 7 | 24140012042 | Im Shop suchenPDF S. 11 |
| 5.08 | Brückenstecker Nr. 15 | 23211012082 | Im Shop suchenPDF S. 11 |
| 5.09 | Steckerkabel Nr. 3 Motor | 24105012062 | Im Shop suchenPDF S. 11 |
| 5.10 | Steckerkabel Nr.3/N | 23031012122 | Im Shop suchenPDF S. 11 |
| 5.11 | Steckerkabel Nr.3 Motorzuleitung (Drehzahl) | 23031012142 | Im Shop suchenPDF S. 11 |
| 5.12 | Steckerkabel Nr.11 Luftdruckwächter | 23240012032 | Im Shop suchenPDF S. 11 |
| 5.13 | Ionisationskabel Nr. 13 | 23231012012 | Im Shop suchenPDF S. 11 |
| 5.14 | Steckerkabel Nr. 14 Fernentriegelung | 23011012362 | Im Shop suchenPDF S. 11 |
| 5.15 | Steckerkabel Nr.12 Gasdruckwächter | 23240012022 | Im Shop suchenPDF S. 11 |
| 5.16 | Steckerkabel Nr. 5 W-FM, DMV | 23240012012 | Im Shop suchenPDF S. 11 |
| 5.17 | Leistungsschütz 230 V mit Haltebügel | 23031012512 | Im Shop suchenPDF S. 11 |
| 5.18 | Steckerteil ST18/3 | 716543 | Im Shop suchenPDF S. 11 |
| 5.19 | Befestigungsbügel | 24140012017 | Im Shop suchenPDF S. 11 |
| 5.20 | ABE für W-FM 20/25 mit 0,58 m Leitung | 600481 | Im Shop suchenPDF S. 11 |
| 5.21 | Zündgerät Typ W-ZG01 230V 100VA | 603201 | Im Shop suchenPDF S. 11 |
| 5.22 | Verschlussstopfen für Zündgerät | 603224 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 5.23 | Schraube M4 x 42 Kombi-Torx-Plus 20IP | 409260 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 5.24 | Steckerschalter ST18/4 | 13010315012 | Im Shop suchenPDF S. 11 |

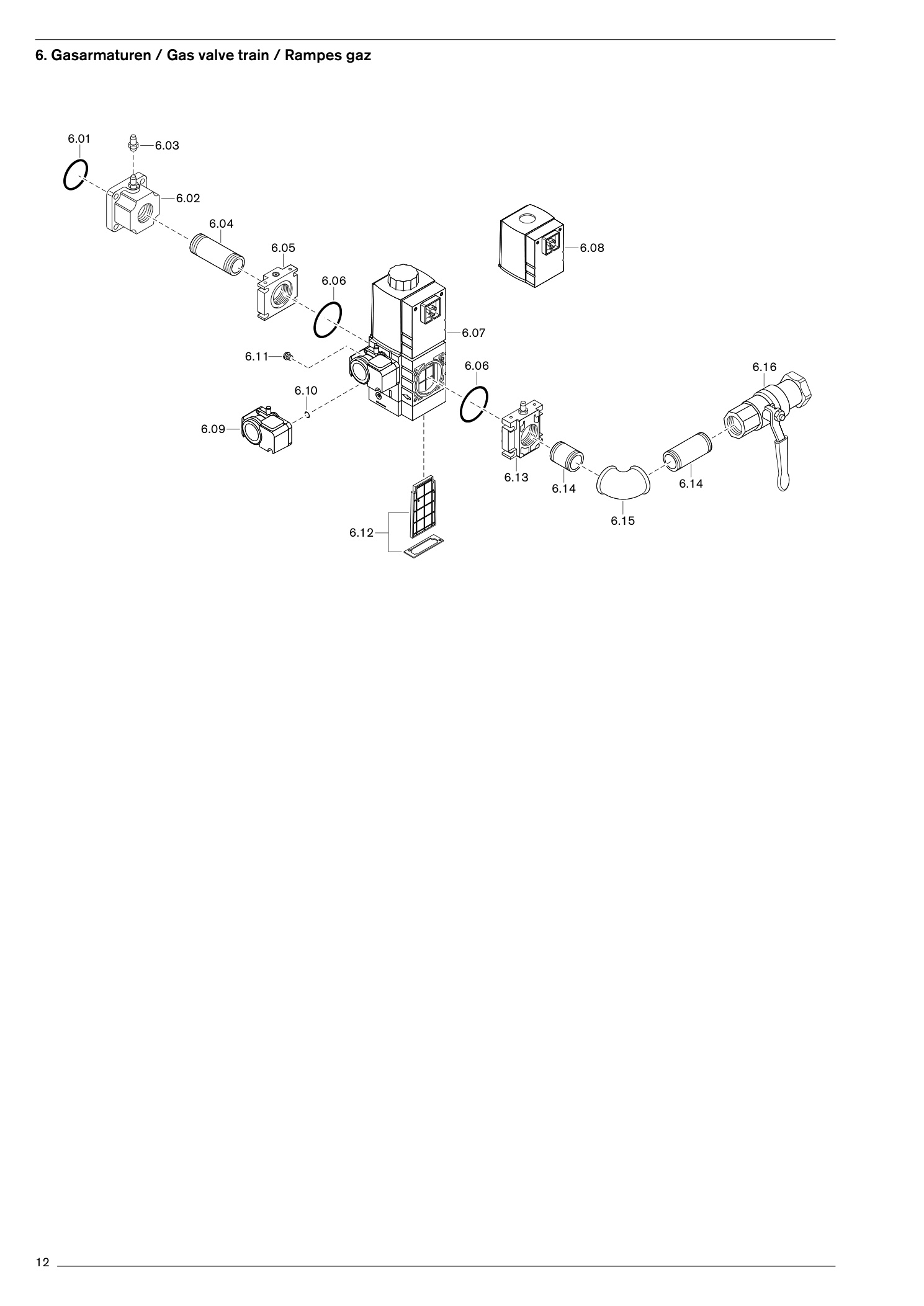

6. Gasarmaturen / Gas valve train / Rampes gaz
35 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | O-Ring 45 x 3 NBR 70, DIN 3771 | 445518 | Im Shop suchenPDF S. 13 |
| 6.02 | Flansch Rp1½ | 23240026027 | Im Shop suchenPDF S. 13 |
| 6.03 | Druckmessnippel G1/8A | 453001 | Im Shop suchenPDF S. 13 |
| 6.04 | Doppelnippel R1½ x 80 | 13900026677 | Im Shop suchenPDF S. 13 |
| 6.05 | FlanschDMV 507 Rp1½ | 605234 | Im Shop suchenPDF S. 13 |
| 6.05 | FlanschDMV 512 Rp1½ | 605230 | Im Shop suchenPDF S. 13 |
| 6.06 | O-Ring57 x 3 W-MF | 507445 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.06 | O-Ring75 x 3,5 W-MF | 512445 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.07 | MehrfachstellgerätW-MF SE 507 S22 230 V | 605320 | Im Shop suchenPDF S. 13 |
| 6.07 | MehrfachstellgerätW-MF SE 512 S22 230 V | 605321 | Im Shop suchenPDF S. 13 |
| 6.08 | MagnetspuleW-MF 507 Nr. 032P 230 V | 605255 | Im Shop suchenPDF S. 13 |
| 6.08 | MagnetspuleW-MF 512 Nr. 042P 230 V | 605257 | Im Shop suchenPDF S. 13 |
| 6.09 | Druckwächter GW 50 A5/1 5 … 50 mbar | 691378 | Im Shop suchenPDF S. 13 |
| 6.10 | O-Ring 10,5 x 2,25 für Druckwächter | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.11 | Atmungsstopfen mit Filterelement G1/8 | 605302 | Im Shop suchenPDF S. 13 |
| 6.12 | FiltereinsatzW-MF | 507605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.12 | FiltereinsatzW-MF | 512605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.13 | Flansch mit DruckmessnippelDMV 507 Rp¾ | 23211026092 | Im Shop suchenPDF S. 13 |
| 6.13 | Flansch mit DruckmessnippelDMV 512 Rp1 | 23221026252 | Im Shop suchenPDF S. 13 |
| 6.13 | Flansch mit DruckmessnippelDMV 512 Rp1½ | 23231026062 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR¾ x 50 | 13900026117 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR¾ x | 100139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.14 | DoppelnippelR1 x 50 | 13900026177 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR1 x | 100139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.14 | DoppelnippelR1½ x 80 | 13900026677 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR1½ x | 120139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.15 | Winkel A1¾-Zn-A | 453143 | Im Shop suchenPDF S. 13 |
| 6.15 | Winkel A11-Zn-A | 453123 | Im Shop suchenPDF S. 13 |
| 6.15 | Winkel A11½-Zn-A | 453137 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE998NG-¾-CE-TAS für Gas PN1 | 454596 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE998NG-1-CE-TAS für Gas PN1 | 454597 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984 1½-CE-TAS MOP5 | 454911 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984D- ¾ PN 40/MOP5 | 454660 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984D-1 PN 40/MOP5 | 454661 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984D-1½ PN 40/MOP5 | 454663 | Im Shop suchenPDF S. 13 |

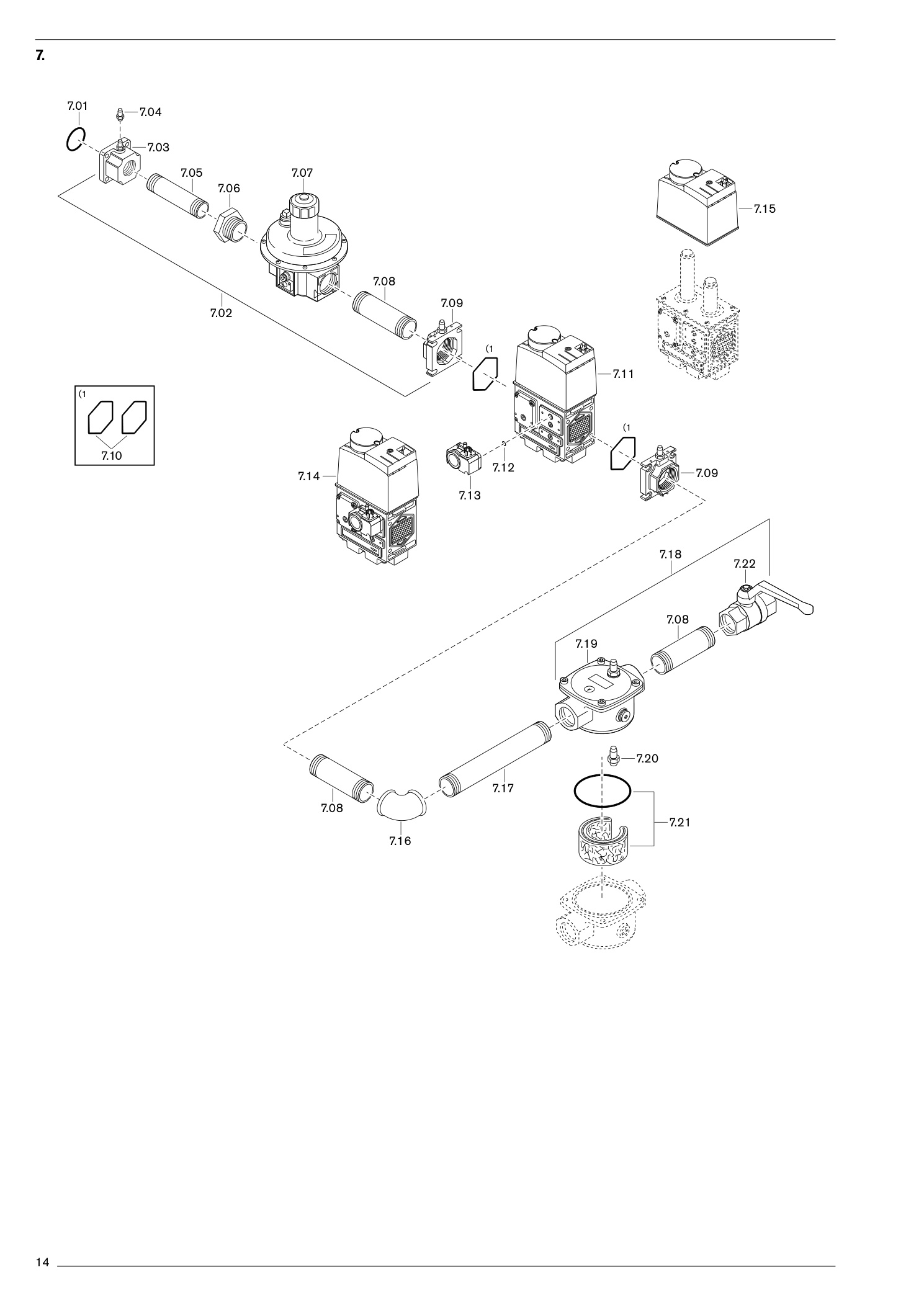

7. Sachgruppe 7
23 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.01 | O-Ring 45 x 3 NBR 70, DIN 3771 | 445518 | Im Shop suchenPDF S. 15 |
| 7.02 | Armaturengruppe Druckregler R2 DMV 525/12 | 23240026252 | Im Shop suchenPDF S. 15 |
| 7.03 | Flansch Rp1½ | 23240026027 | Im Shop suchenPDF S. 15 |
| 7.04 | Druckmessnippel G1/8A | 453001 | Im Shop suchenPDF S. 15 |
| 7.05 | Doppelnippel R1½ x 80 | 13900026677 | Im Shop suchenPDF S. 15 |
| 7.06 | Nippel N4-2 x 1½ Zn-A EN10242 | 453718 | Im Shop suchenPDF S. 15 |
| 7.07 | Druckregelgerät FRS 520-2S Rp2 | 640553 | Im Shop suchenPDF S. 15 |
| 7.08 | Doppelnippel R2 x 80 | 13900026267 | Im Shop suchenPDF S. 15 |
| 7.09 | Flansch mit Druckmeßnippel Rp2 DMV 525/12 | 625031 | Im Shop suchenPDF S. 15 |
| 7.10 | Dichtungs-Set für Flansch DMV 525/12 | 625033 | Im Shop suchenPDF S. 15 |
| 7.11 | Magnetventil DMV 525/12 220-240 V | 625040 | Im Shop suchenPDF S. 15 |
| 7.12 | O-Ring 10,5 x 2,25 für Druckwächter | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 7.13 | Druckwächter GW 50 A5/1, 5-50 mbar | 691378 | Im Shop suchenPDF S. 15 |
| 7.14 | Armaturengruppe DMV 525 R2 mit GW 230 V | 23240026242 | Im Shop suchenPDF S. 15 |
| 7.15 | Magnetspule DMV 525/12 220-240 V | 625022 | Im Shop suchenPDF S. 15 |
| 7.16 | Winkel A1-2 Zn-A EN10242 | 453112 | Im Shop suchenPDF S. 15 |
| 7.17 | Doppelnippel R2 x | 160139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 7.18 | Armaturengruppe Filter R2 | 23031026132 | Im Shop suchenPDF S. 15 |
| 7.19 | Filter RP2 WF 520/1 für Allgas PB | 15122340160 | Im Shop suchenPDF S. 15 |
| 7.20 | Druckmessnippel G¼ A | 453005 | Im Shop suchenPDF S. 15 |
| 7.21 | Filtereinsatz-Set WF 520/1 | 15133426112 | Im Shop suchenPDF S. 15 |
| 7.22 | Kugelhahn mit TAE984 2 -CE-TAS MOP5 | 454912 | Im Shop suchenPDF S. 15 |
| 7.22 | Kugelhahn mit TAE984D-2 PN 40/MOP5 | 454664 | Im Shop suchenPDF S. 15 |

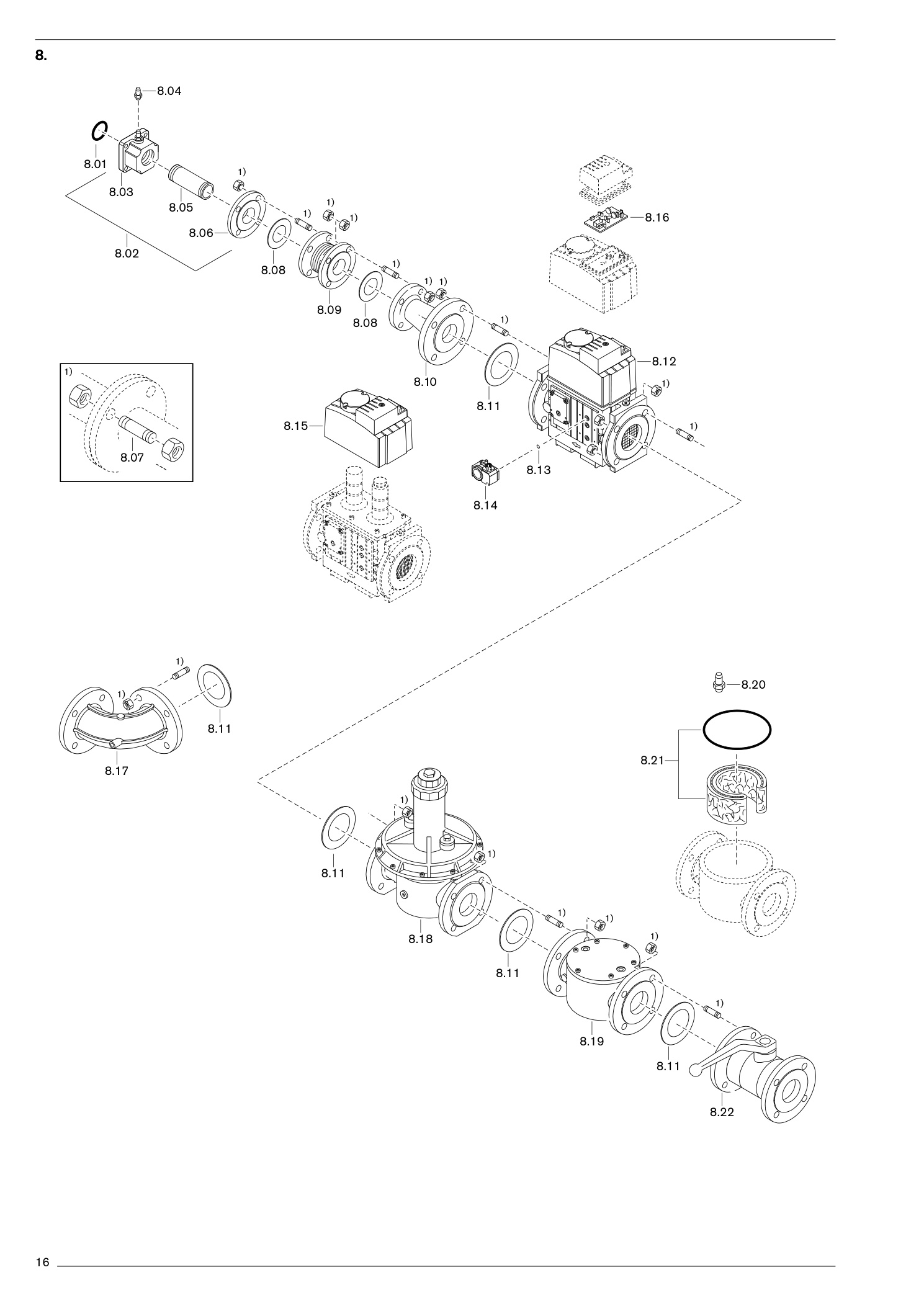

8. Sachgruppe 8
32 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.01 | O-Ring 45 x 3 NBR 70, DIN 3771 | 445518 | Im Shop suchenPDF S. 17 |
| 8.02 | Armaturenflansch DN 40 | 23240026212 | Im Shop suchenPDF S. 17 |
| 8.03 | Flansch Rp1½ | 23240026027 | Im Shop suchenPDF S. 17 |
| 8.04 | Druckmeßnippel G1/8A | 453001 | Im Shop suchenPDF S. 17 |
| 8.05 | Doppelnippel R1½ x 80 | 13900026677 | Im Shop suchenPDF S. 17 |
| 8.06 | Gewindeflansch Rp1½ St37 C40, DIN 2566 | 452920 | Im Shop suchenPDF S. 17 |
| 8.07 | Stiftschraube M16Fo v 50 DIN 939 5.6 | 421057 | Im Shop suchenPDF S. 17 |
| 8.07 | Stiftschraube M16Fo v 50 DIN 939 5.6Sechskantmutter M16 DIN 934 -8 | 411801 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 8.08 | Dichtring 49 x 92 x 2 DIN EN 1514-1 | 441859 | Im Shop suchenPDF S. 17 |
| 8.09 | Kompensator DN 40, PN 10, Baulänge 97 mm | 454342 | Im Shop suchenPDF S. 17 |
| 8.10 | Übergangsflansch exzentrischDMV 5065/12, 40/65 | 15132726517 | Im Shop suchenPDF S. 17 |
| 8.10 | Übergangsflansch exzentrischDMV 5080/12, 40/80 | 15132726737 | Im Shop suchenPDF S. 17 |
| 8.11 | Dichtring DIN EN 1514-1DMV 5065/12, 77 x 127 x 2 | 441861 | Im Shop suchenPDF S. 17 |
| 8.11 | Dichtring DIN EN 1514-1DMV 5080/12, 90 x 142 x 2 | 441044 | Im Shop suchenPDF S. 17 |
| 8.12 | MagnetventilDMV 5065/12 220-240 V | 625007 | Im Shop suchenPDF S. 17 |
| 8.12 | MagnetventilDMV 5080/12 220-240 V | 625009 | Im Shop suchenPDF S. 17 |
| 8.13 | O-Ring 10,5 x 2,25 für Druckwächter | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 8.14 | Druckwächter GW 50 A5/1, 5-50 mbar | 691378 | Im Shop suchenPDF S. 17 |
| 8.15 | MagnetspuleDMV 5065/12 220-240 V | 625024 | Im Shop suchenPDF S. 17 |
| 8.15 | MagnetspuleDMV 5080/12 220-240 V | 625026 | Im Shop suchenPDF S. 17 |
| 8.16 | Leiterplatte DMV 5065/12, 5080/12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 8.17 | FlanschbogenDN 65 x 90 DEG | 15132726342 | Im Shop suchenPDF S. 17 |
| 8.17 | FlanschbogenDN 80 x 90 DEG | 15132726362 | Im Shop suchenPDF S. 17 |
| 8.18 | DruckregelgerätFRS 5065 DN 65 | 640672 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 8.18 | DruckregelgerätFRS 5080 DN 80 | 640673 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 8.19 | Filter WF 3065/1 für Allgas PBDN 65 | 15122340190 | Im Shop suchenPDF S. 17 |
| 8.19 | Filter WF 3065/1 für Allgas PBDN 80 | 15122340200 | Im Shop suchenPDF S. 17 |
| 8.20 | Druckmeßnippel G¼ A | 453005 | Im Shop suchenPDF S. 17 |
| 8.21 | Filtereinsatz-SetWF 3065/1 | 15133426152 | Im Shop suchenPDF S. 17 |
| 8.21 | Filtereinsatz-SetWF 3080/1 | 15133426162 | Im Shop suchenPDF S. 17 |
| 8.22 | Kugelhahn ohne TAEDN 65 PN16 für Gas | 454640 | Im Shop suchenPDF S. 17 |
| 8.22 | Kugelhahn ohne TAEDN 80 PN16 für Gas | 454641 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
