Weishaupt Brenner WG30.../1-C ZM-LN
Dokument 83029980. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

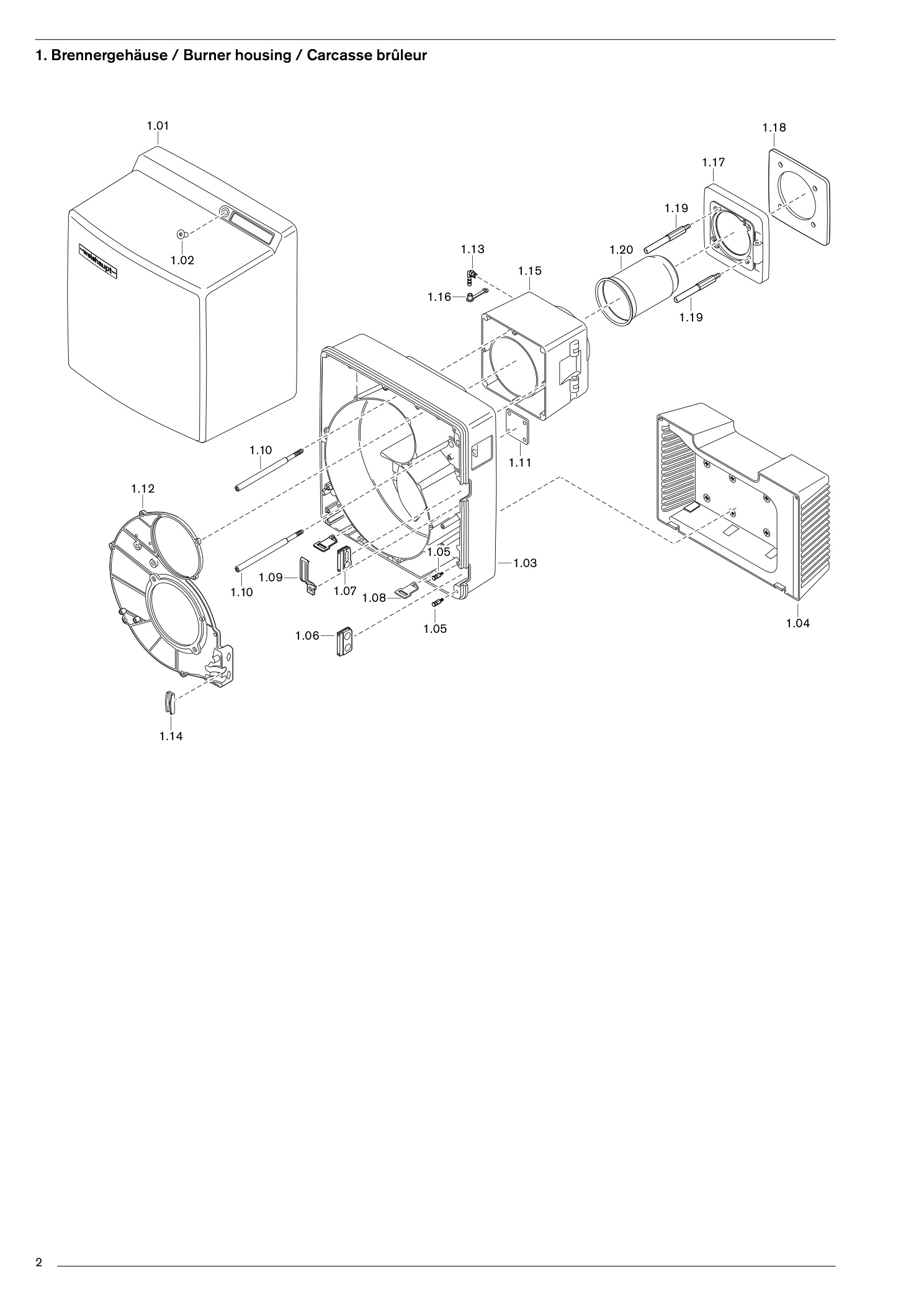

1. Brennergehäuse / Burner housing
28 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Abdeckhaube | 24131001112 | Im Shop suchenPDF S. 3 |
| 1.02 | Schraube M8 x 16 DIN 7991 | 404412 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.03 | Brennergehäuse | 23231001017 | Im Shop suchenPDF S. 3 |
| 1.04 | Ansauggehäuse komplett | 24131001082 | Im Shop suchenPDF S. 3 |
| 1.04 | Ansauggehäuse komplettSchraube 4 x 22 Torx-Plus Remform | 409307 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.05 | Einhängebolzen | 24140001327 | Im Shop suchenPDF S. 3 |
| 1.06 | Tülle | 24140001177 | Im Shop suchenPDF S. 3 |
| 1.07 | Tülle für Anschlusskabel | 24120001247 | Im Shop suchenPDF S. 3 |
| 1.08 | Befestigungswinkel für Haube | 24140001207 | Im Shop suchenPDF S. 3 |
| 1.09 | Schelle | 24140001357 | Im Shop suchenPDF S. 3 |
| 1.10 | Schraube M8 Brennergehäuse | 24131001257 | Im Shop suchenPDF S. 3 |
| 1.11 | Befestigungsblech für Gasdrossel | 23240001057 | Im Shop suchenPDF S. 3 |
| 1.12 | Gehäusedeckel | 24131001037 | Im Shop suchenPDF S. 3 |
| 1.13 | Einschraubstutzen R1/8 WES6 | 453010 | Im Shop suchenPDF S. 3 |
| 1.14 | Halter für Kabel | 24140001367 | Im Shop suchenPDF S. 3 |
| 1.15 | Zwischenflansch | 24131001047 | Im Shop suchenPDF S. 3 |
| 1.16 | Schutzkappe DN 6 SELF 50/2 CF | 23230001047 | Im Shop suchenPDF S. 3 |
| 1.17 | Brennerflansch | 24131001057 | Im Shop suchenPDF S. 3 |
| 1.17 | BrennerflanschSchraube M8 x 30 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.17 | BrennerflanschScheibe A8,4 DIN | 125430 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.18 | Flanschdichtung 8 x 219,5 x 219,5 | 24131001147 | Im Shop suchenPDF S. 3 |
| 1.19 | Stehbolzen M10 x 90 Brennerflansch | 24131001247 | Im Shop suchenPDF S. 3 |
| 1.20 | Flammrohr WG30 N/1-CStandard | 24131014122 | Im Shop suchenPDF S. 3 |
| 1.20 | Flammrohr WG30 N/1-C100 mm verlängert* | 24031014032 | Im Shop suchenPDF S. 3 |
| 1.20 | Flammrohr WG30 N/1-C200 mm verlängert* | 23031014052 | Im Shop suchenPDF S. 3 |
| 1.20 | Flammrohr WG30 N/1-C300 mm verlängert* | 23031014082 | Im Shop suchenPDF S. 3 |
| 1.20 | Flammrohr WG30 N/1-CSchraube M5 x 12 Kombi-Torx-Plus 20IP | 409247 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.20 | Flammrohr WG30 N/1-CScheibe 5,5 x 12 oval | 24140014077 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |

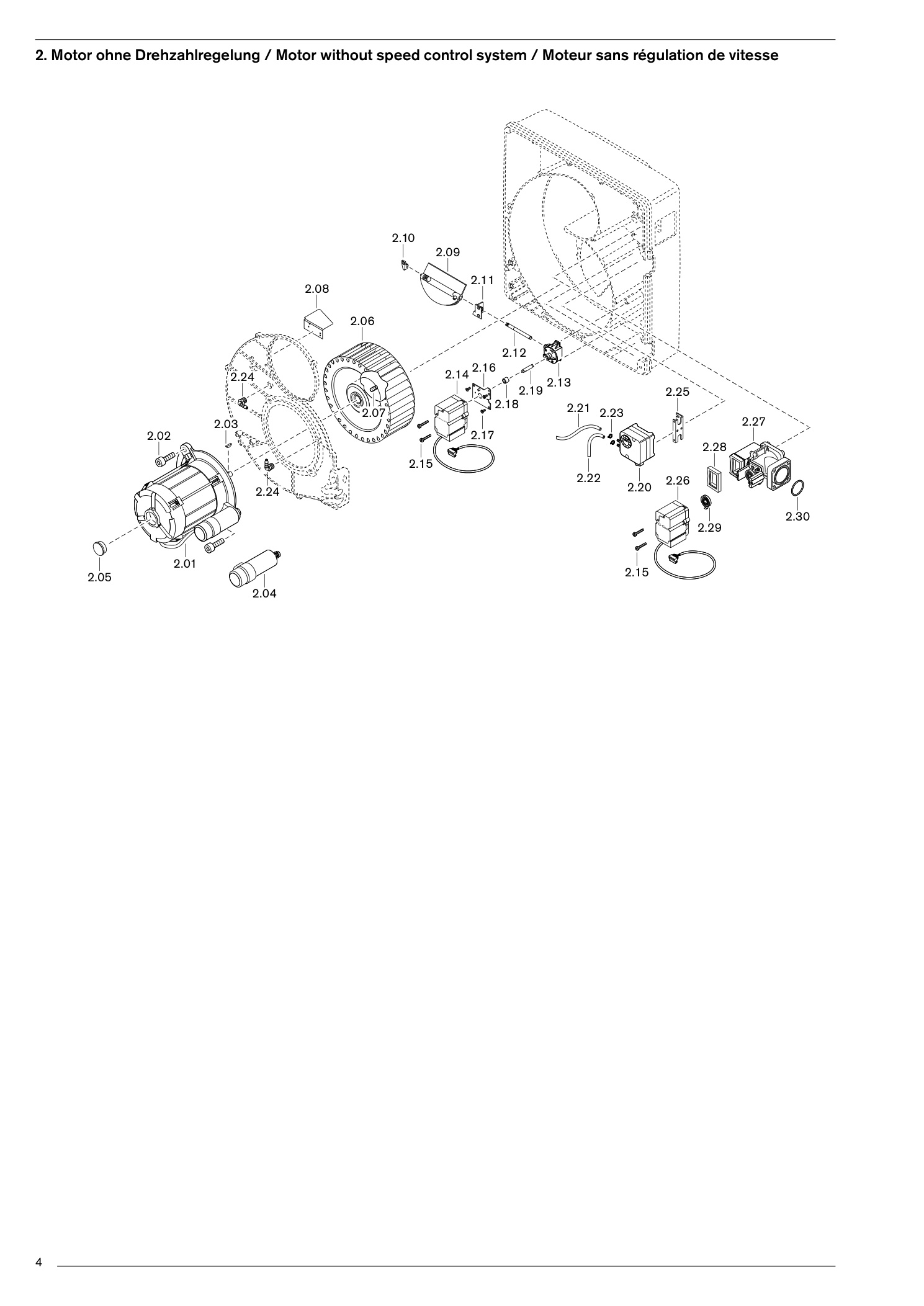

2. Motor ohne Drehzahlregelung / Motor without speed control system / Moteur sans
30 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Motor ECK05/A-2 230V / 50 Hz m. Kabel W30 | 24031007032 | Im Shop suchenPDF S. 5 |
| 2.02 | Schraube M8 x 20 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.03 | Scheibenfeder 4 x 5 DIN 6888 | 490154 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.04 | Kondensator-Set 12,0 uF 420 V | 713478 | Im Shop suchenPDF S. 5 |
| 2.05 | Stopfen GPN 900 A 32 PHT schwarz | 446108 | Im Shop suchenPDF S. 5 |
| 2.06 | Gebläserad TLR-S 180 x 71,6-L S1 50-60 Hz | 24131008022 | Im Shop suchenPDF S. 5 |
| 2.07 | Gewindestift M8 x 8 mit Ringschneide (Tuflok) | 420550 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.08 | Luftleitblech | 23240001047 | Im Shop suchenPDF S. 5 |
| 2.09 | Luftklappe komplett | 24131002162 | Im Shop suchenPDF S. 5 |
| 2.10 | Lager links | 24140002037 | Im Shop suchenPDF S. 5 |
| 2.11 | Lager rechts mit Lagerbuchse | 24121002032 | Im Shop suchenPDF S. 5 |
| 2.12 | Welle Luftklappe - Winkelgetriebe | 24131002147 | Im Shop suchenPDF S. 5 |
| 2.13 | Winkelgetriebe | 24111002062 | Im Shop suchenPDF S. 5 |
| 2.14 | Schrittmotor Luft STE 4,5 24 V | 23011002032 | Im Shop suchenPDF S. 5 |
| 2.15 | Schraube M4 x 30 Torx-Plus metr. | 409245 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.16 | Befestigungsblech | 24140002222 | Im Shop suchenPDF S. 5 |
| 2.17 | Schraube M4 x 10 Torx-Plus 20IP | 409236 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.18 | Führungshülse | 24140002207 | Im Shop suchenPDF S. 5 |
| 2.19 | Welle Winkelgetriebe - Stellantrieb | 24131002157 | Im Shop suchenPDF S. 5 |
| 2.20 | Druckwächter LGW 10 A2 1 - 10 mbar | 691370 | Im Shop suchenPDF S. 5 |
| 2.21 | Schlauch 4,0 x 1,75 220 mm | 23205024067 | Im Shop suchenPDF S. 5 |
| 2.22 | Schlauch 4,0 x 1,75 140 mm | 23205024047 | Im Shop suchenPDF S. 5 |
| 2.23 | Schlauchklemme 7,5 | 790218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.24 | Einschraubstutzen R1/8 WES4 | 453003 | Im Shop suchenPDF S. 5 |
| 2.25 | Haltebügel Druckwächter | 23020024017 | Im Shop suchenPDF S. 5 |
| 2.26 | Schrittmotor Gas STE 4,5 24 V | 651101 | Im Shop suchenPDF S. 5 |
| 2.27 | Gasdrossel | 23231025010 | Im Shop suchenPDF S. 5 |
| 2.28 | Dichtung für Verbindungskanal | 23231025087 | Im Shop suchenPDF S. 5 |
| 2.29 | Drehfeder 2 starke Ausführung | 24140002167 | Im Shop suchenPDF S. 5 |
| 2.30 | O-Ring 45 x 3 NBR70 DIN ISO 3601 | 445518 | Im Shop suchenPDF S. 5 |

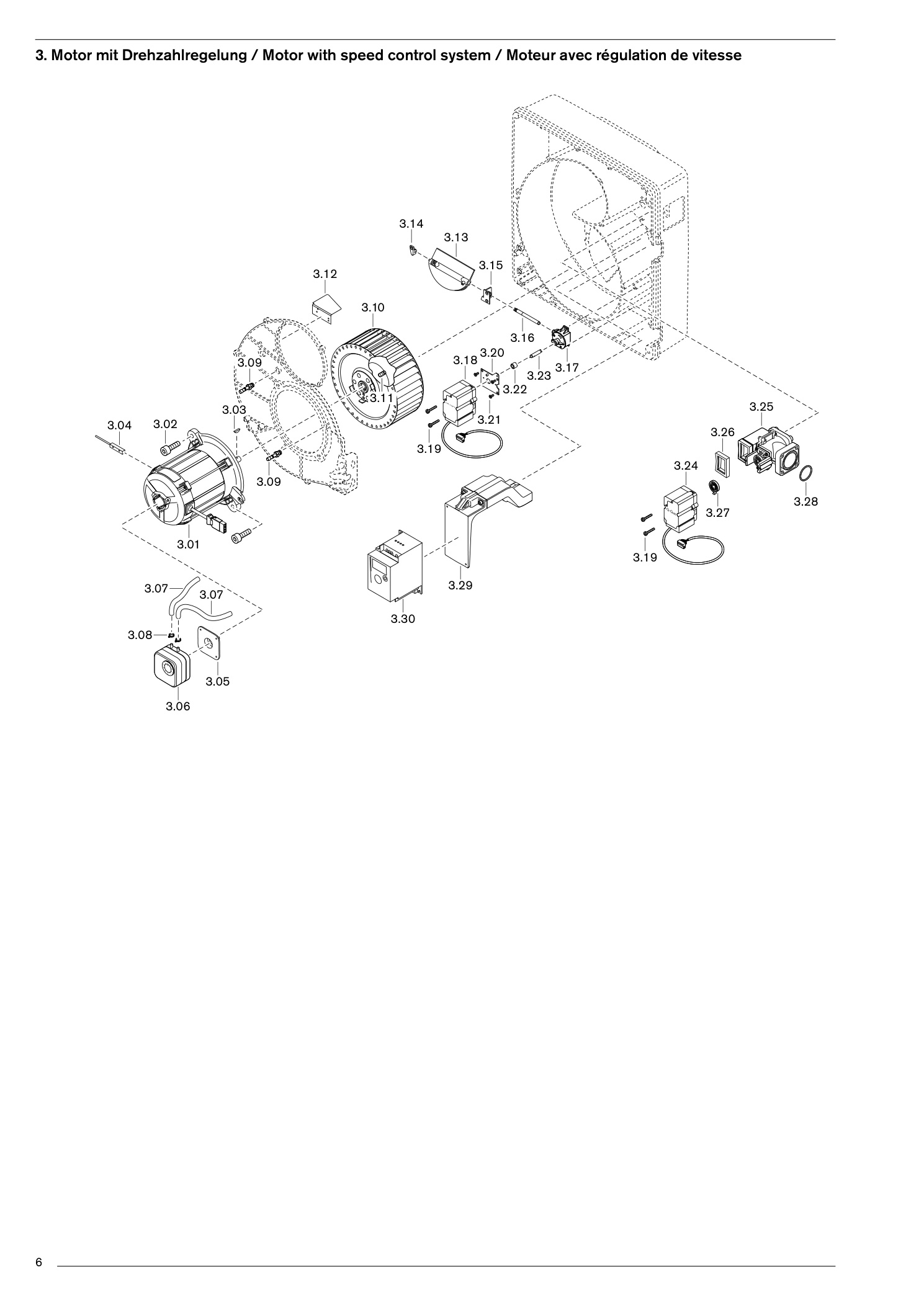

3. Motor mit Drehzahlregelung / Motor with speed control system / Moteur avec
30 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Motor DK05/A-2 3~ 230 V / 50 Hz | 23031007032 | Im Shop suchenPDF S. 7 |
| 3.02 | Schraube M8 x 20 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.03 | Scheibenfeder 4 x 5 DIN 6888 | 490154 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.04 | Drehzahlsensor KJ1,5-Q8MB40-NA-X komplett | 23031012792 | Im Shop suchenPDF S. 7 |
| 3.05 | Anbauflansch für LGW | 605243 | Im Shop suchenPDF S. 7 |
| 3.06 | Druckwächter LGW 10 A2 1 - 10 mbar | 691370 | Im Shop suchenPDF S. 7 |
| 3.07 | Schlauch 4,0 x 1,75 220 mm | 23205024067 | Im Shop suchenPDF S. 7 |
| 3.08 | Schlauchklemme 7,5 | 790218 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.09 | Einschraubstutzen R1/8 GES4 | 453004 | Im Shop suchenPDF S. 7 |
| 3.10 | Gebläserad Drehzahl TLR-S 180 x 71,6-L S1 | 23031008012 | Im Shop suchenPDF S. 7 |
| 3.11 | Gewindestift M8 x 8 mit Ringschneide (Tuflok) | 420550 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.12 | Luftleitblech | 23240001047 | Im Shop suchenPDF S. 7 |
| 3.13 | Luftklappe komplett | 24131002162 | Im Shop suchenPDF S. 7 |
| 3.14 | Lager links | 24140002037 | Im Shop suchenPDF S. 7 |
| 3.15 | Lager rechts mit Lagerbuchse | 24121002032 | Im Shop suchenPDF S. 7 |
| 3.16 | Welle Luftklappe - Winkelgetriebe | 24131002147 | Im Shop suchenPDF S. 7 |
| 3.17 | Winkelgetriebe | 24111002062 | Im Shop suchenPDF S. 7 |
| 3.18 | Schrittmotor Luft STE 4,5 24 V | 23011002032 | Im Shop suchenPDF S. 7 |
| 3.19 | Schraube M4 x 30 Torx-Plus metr. | 409245 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.20 | Befestigungsblech | 24140002222 | Im Shop suchenPDF S. 7 |
| 3.21 | Schraube M4 x 10 Kombi-Torx-Plus Senkkopf | 409242 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.22 | Führungshülse | 24140002207 | Im Shop suchenPDF S. 7 |
| 3.23 | Welle Winkelgetriebe - Stellantrieb | 24131002157 | Im Shop suchenPDF S. 7 |
| 3.24 | Schrittmotor Gas STE 4,5 24 V | 651101 | Im Shop suchenPDF S. 7 |
| 3.25 | Gasdrossel | 23231025010 | Im Shop suchenPDF S. 7 |
| 3.26 | Dichtung für Verbindungskanal | 23231025087 | Im Shop suchenPDF S. 7 |
| 3.27 | Drehfeder 2 starke Ausführung | 24140002167 | Im Shop suchenPDF S. 7 |
| 3.28 | O-Ring 45 x 3 NBR70 DIN ISO 3601 | 445518 | Im Shop suchenPDF S. 7 |
| 3.29 | Haltewinkel komplett. für Frequenzumrichter | 23031001072 | Im Shop suchenPDF S. 7 |
| 3.30 | Frequenzumrichter ATV 12 | 23031012762 | Im Shop suchenPDF S. 7 |

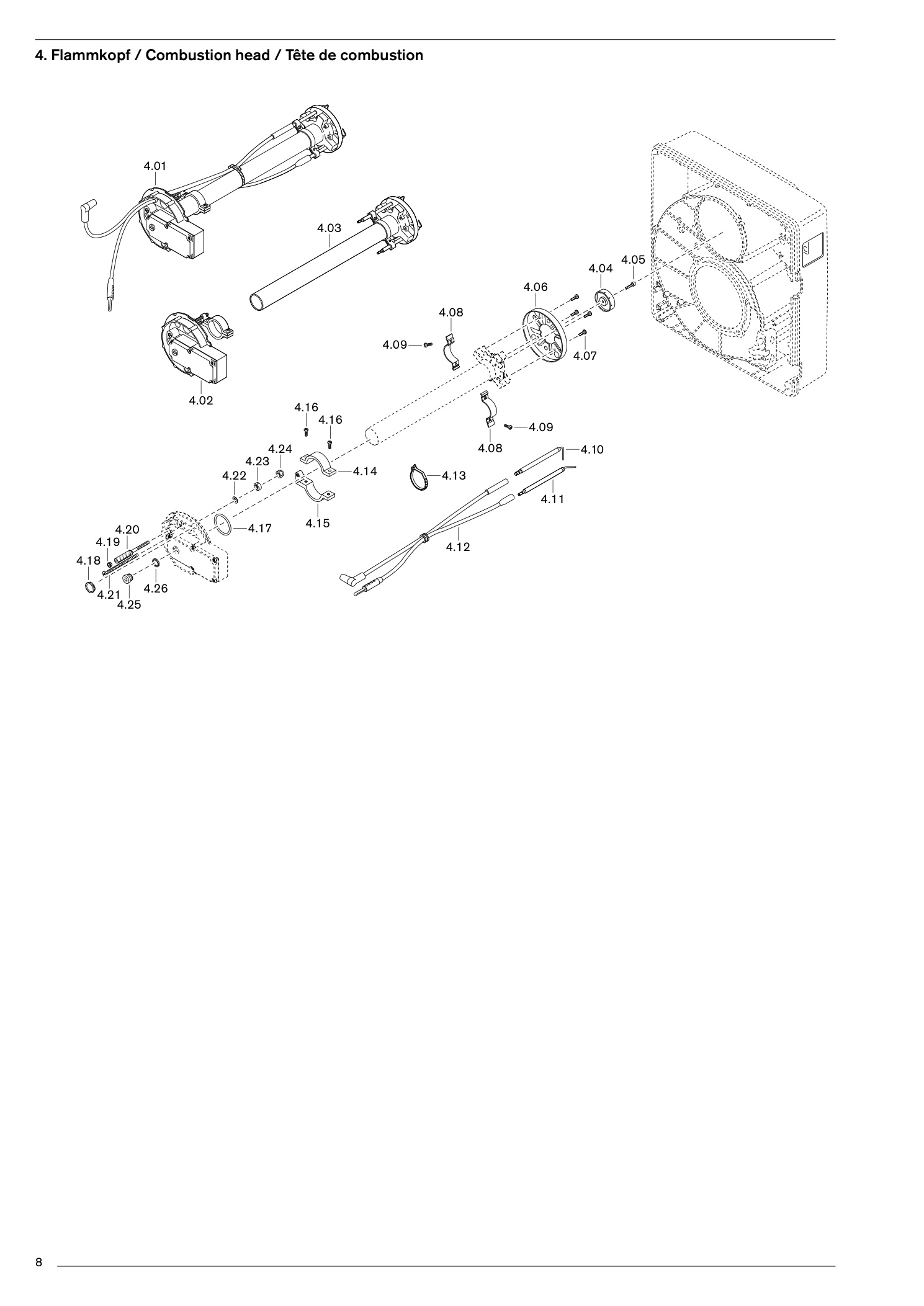

4. Flammkopf
43 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Mischgehäuse WG30N/1-C komplettStandard | 23231014052 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG30N/1-C komplett100 mm verlängert* | 23031014012 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG30N/1-C komplett200 mm verlängert* | 23031014042 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG30N/1-C komplett300 mm verlängert* | 23031014072 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG30N/1-C komplettStandard | 23331014012 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG30N/1-C komplett100 mm verlängert* | 23031014212 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG30N/1-C komplett200 mm verlängert* | 23031014232 | Im Shop suchenPDF S. 9 |
| 4.01 | Mischgehäuse WG30N/1-C komplett300 mm verlängert* | 23031014252 | Im Shop suchenPDF S. 9 |
| 4.02 | Verschlussgehäuse komplett | 23231014022 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG30N/1-C komplett (Erdgas)Standard | 23231014082 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG30N/1-C komplett (Erdgas)100 mm verlängert* | 23031014022 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG30N/1-C komplett (Erdgas)200 mm verlängert* | 23031014032 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG30N/1-C komplett (Erdgas)300 mm verlängert* | 23031014062 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG30N/1-C komplett (Erdgas)Standard | 23331014022 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG30N/1-C komplett (Erdgas)100 mm verlängert* | 23031014222 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG30N/1-C komplett (Erdgas)200 mm verlängert* | 23031014242 | Im Shop suchenPDF S. 9 |
| 4.03 | Mischrohr WG30N/1-C komplett (Erdgas)300 mm verlängert* | 23031014262 | Im Shop suchenPDF S. 9 |
| 4.04 | Düsentopf | 23231014167 | Im Shop suchenPDF S. 9 |
| 4.05 | Schraube M4 x 22 Torx-Plus 20IP | 409238 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.06 | Stauscheibe 105 x 36 | 23231014157 | Im Shop suchenPDF S. 9 |
| 4.07 | Schraube M4 x 8 Torx-Plus 20IP | 409235 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.08 | Bügel für Elektroden | 23240014187 | Im Shop suchenPDF S. 9 |
| 4.09 | Schraube M4 x 10 Torx-Plus 20IP | 409236 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.10 | Zündelektrode | 23220014217 | Im Shop suchenPDF S. 9 |
| 4.11 | Fühlerelektrode | 23210014207 | Im Shop suchenPDF S. 9 |
| 4.12 | Zünd- und Fühlerleitung600 mm (Standard) | 23231011042 | Im Shop suchenPDF S. 9 |
| 4.12 | Zünd- und Fühlerleitung700 mm (für 100 mm Verlängerung)* | 23240011042 | Im Shop suchenPDF S. 9 |
| 4.12 | Zünd- und Fühlerleitung800 mm (für 200 mm Verlängerung)* | 23031011182 | Im Shop suchenPDF S. 9 |
| 4.12 | Zünd- und Fühlerleitung900 mm (für 300 mm Verlängerung)* | 23031011192 | Im Shop suchenPDF S. 9 |
| 4.13 | Wiederöffnungsband 4,7 x 200 KBLS20045 sw | 794089 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.14 | Stellhebel Oberteil | 24140010077 | Im Shop suchenPDF S. 9 |
| 4.15 | Stellhebel Unterteil | 23240014197 | Im Shop suchenPDF S. 9 |
| 4.16 | Schraube M4 x 12 Torx-Plus 20IP | 409237 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.17 | O-Ring 42 x 3 NBR70 DIN ISO 3601 | 445128 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.18 | Schauglas | 24140001377 | Im Shop suchenPDF S. 9 |
| 4.19 | Stopfen 5,25 | 24111010087 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.20 | Anzeigebolzen M6 x 90 | 24111010097 | Im Shop suchenPDF S. 9 |
| 4.21 | Verstellschraube M6 x 88 | 24140010097 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.22 | Federscheibe S6 1.1211 | 490003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.23 | Sechskantmutter M6 DIN 934 -8 | 411301 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.24 | Sechskantmutter M6 DIN 985 -6 | 411302 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.25 | Schraube G1/8 A DIN 908 St | 409004 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.26 | Dichtring 10 x 13,5 x 1,5 DIN 7603 | 441033 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |

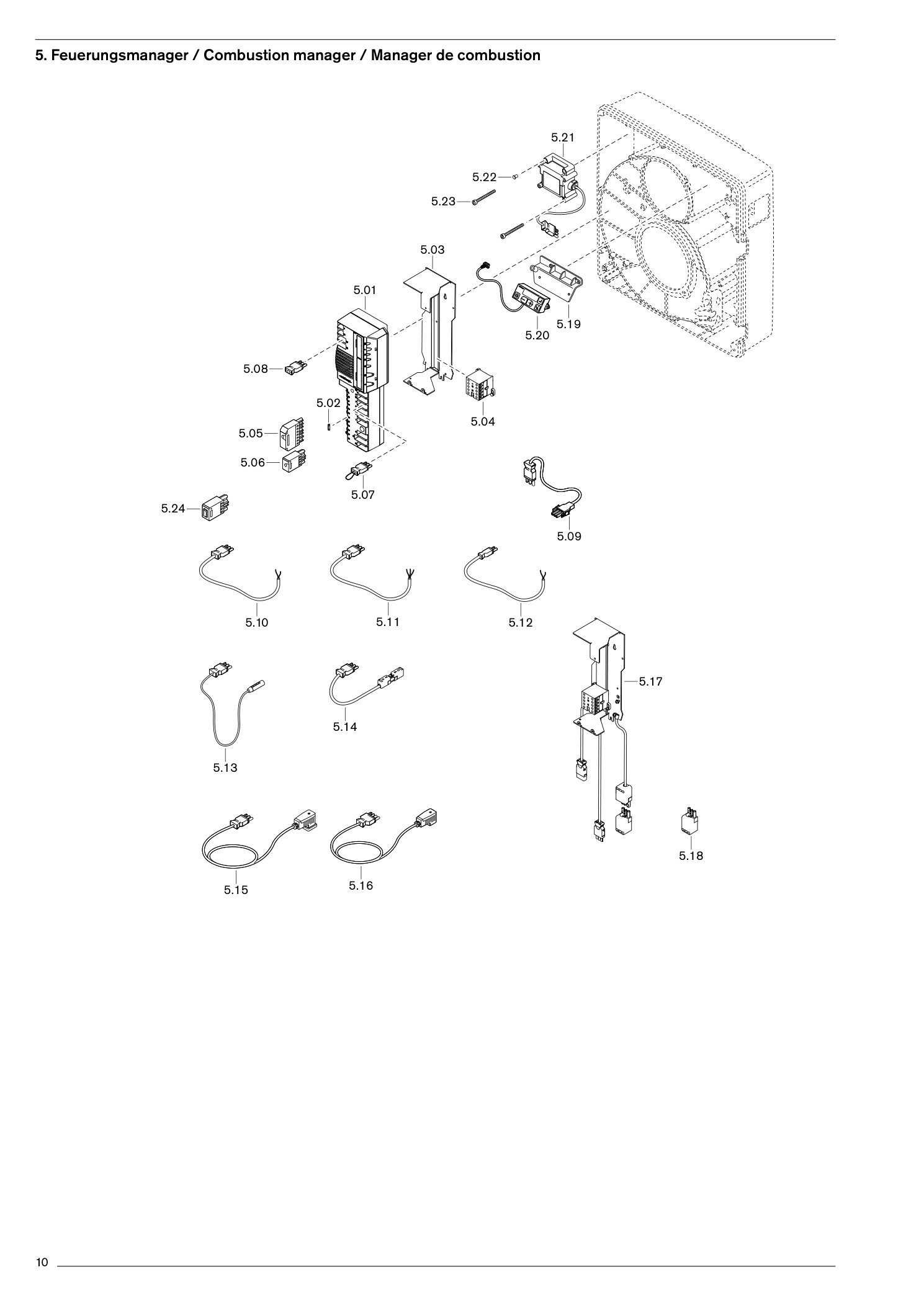

5. Feuerungsmanager / Combustion manager / Manager de combustion
25 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.01 | FeuerungsmanagerW-FM 25 IB 230V | 23030100440 | Im Shop suchenPDF S. 11 |
| 5.01 | FeuerungsmanagerW-FM 25 PO 230V | 23030100460 | Im Shop suchenPDF S. 11 |
| 5.02 | Feinsicherung 6,3 A IEC 127-2/V, träge | 48301122457 | Im Shop suchenPDF S. 11 |
| 5.03 | Haltebügel mit Tragschiene | 23231012022 | Im Shop suchenPDF S. 11 |
| 5.04 | Leistungsschütz B6-30-10 220-240 V | 701915 | Im Shop suchenPDF S. 11 |
| 5.05 | Steckerteil ST18/7 | 716549 | Im Shop suchenPDF S. 11 |
| 5.06 | Steckerteil ST18/4 | 716546 | Im Shop suchenPDF S. 11 |
| 5.07 | Brückenstecker Nr. 7 | 24140012042 | Im Shop suchenPDF S. 11 |
| 5.08 | Brückenstecker Nr. 15 | 23211012082 | Im Shop suchenPDF S. 11 |
| 5.09 | Steckerkabel Nr. 3 Motor | 24105012062 | Im Shop suchenPDF S. 11 |
| 5.10 | Steckerkabel Nr.3/N | 23031012122 | Im Shop suchenPDF S. 11 |
| 5.11 | Steckerkabel Nr.3 Motorzuleitung (Drehzahl) | 23031012142 | Im Shop suchenPDF S. 11 |
| 5.12 | Steckerkabel Nr.11 Luftdruckwächter | 23240012032 | Im Shop suchenPDF S. 11 |
| 5.13 | Ionisationskabel Nr. 13 | 23231012012 | Im Shop suchenPDF S. 11 |
| 5.14 | Steckerkabel Nr. 14 Fernentriegelung | 23011012362 | Im Shop suchenPDF S. 11 |
| 5.15 | Steckerkabel Nr.12 Gasdruckwächter | 23240012022 | Im Shop suchenPDF S. 11 |
| 5.16 | Steckerkabel Nr. 5 W-FM, DMV | 23240012012 | Im Shop suchenPDF S. 11 |
| 5.17 | Leistungsschütz 230 V mit Haltebügel | 23031012512 | Im Shop suchenPDF S. 11 |
| 5.18 | Steckerteil ST18/3 | 716543 | Im Shop suchenPDF S. 11 |
| 5.19 | Befestigungsbügel | 24140012017 | Im Shop suchenPDF S. 11 |
| 5.20 | ABE für W-FM 20/25 mit 0,58 m Leitung | 600481 | Im Shop suchenPDF S. 11 |
| 5.21 | Zündgerät Typ W-ZG01V 230V 100VA | 603201 | Im Shop suchenPDF S. 11 |
| 5.22 | Verschlussstopfen für Zündgerät | 603224 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 5.23 | Schraube M4 x 42 Kombi-Torx-Plus 20IP | 409260 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 5.24 | Steckerschalter ST18/4 | 13010315012 | Im Shop suchenPDF S. 11 |

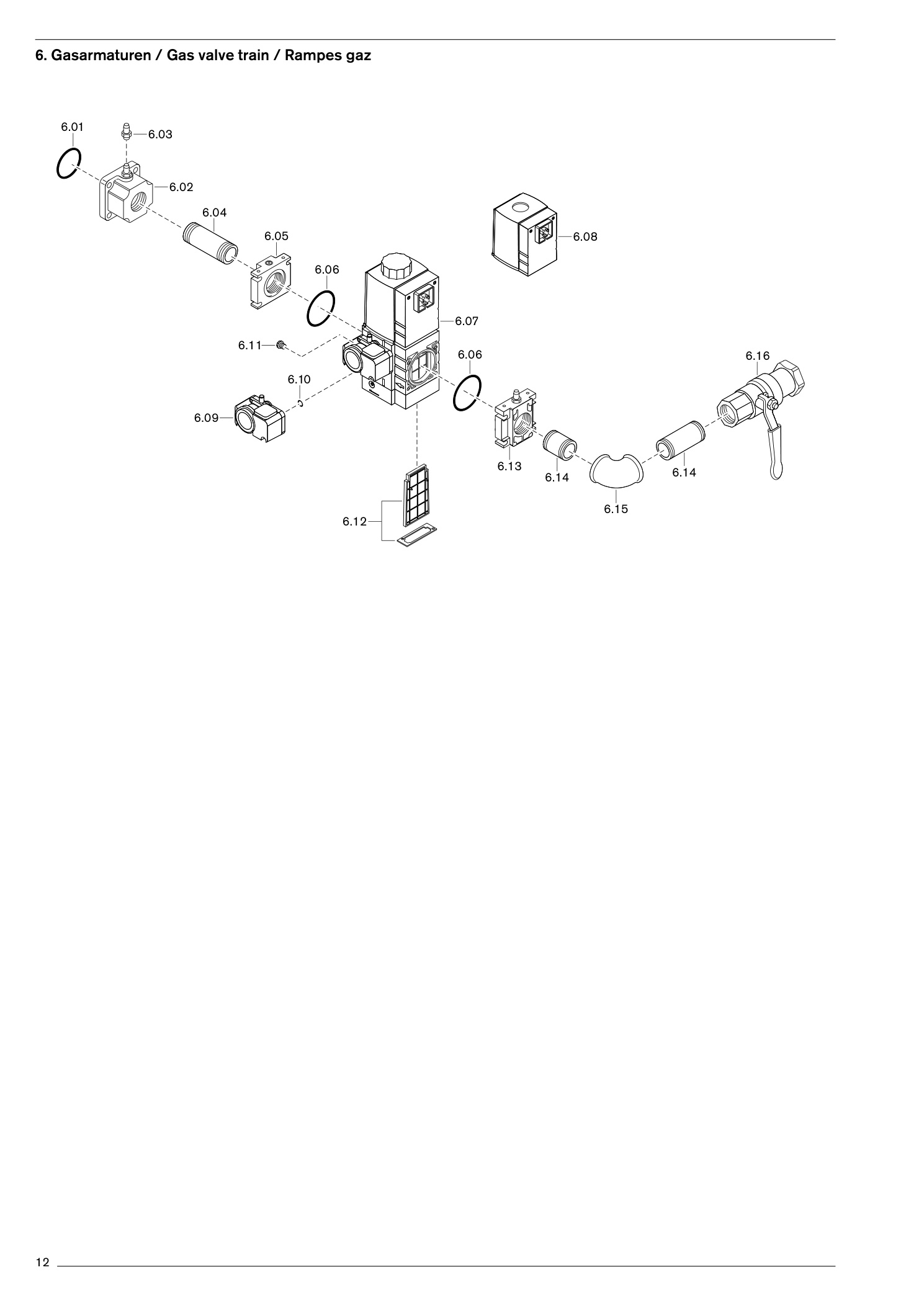

6. Gasarmaturen / Gas valve train / Rampes gaz
35 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | O-Ring 45 x 3 NBR 70, DIN 3771 | 445518 | Im Shop suchenPDF S. 13 |
| 6.02 | Flansch Rp1½ | 23240026027 | Im Shop suchenPDF S. 13 |
| 6.03 | Druckmessnippel G1/8A | 453001 | Im Shop suchenPDF S. 13 |
| 6.04 | Doppelnippel R1½ x 80 | 13900026677 | Im Shop suchenPDF S. 13 |
| 6.05 | FlanschDMV 507 Rp1½ | 605234 | Im Shop suchenPDF S. 13 |
| 6.05 | FlanschDMV 512 Rp1½ | 605230 | Im Shop suchenPDF S. 13 |
| 6.06 | O-Ring57 x 3 W-MF | 507445 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.06 | O-Ring75 x 3,5 W-MF | 512445 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.07 | MehrfachstellgerätW-MF SE 507 S22 230 V | 605320 | Im Shop suchenPDF S. 13 |
| 6.07 | MehrfachstellgerätW-MF SE 512 S22 230 V | 605321 | Im Shop suchenPDF S. 13 |
| 6.08 | MagnetspuleW-MF 507 Nr. 032P 230 V | 605255 | Im Shop suchenPDF S. 13 |
| 6.08 | MagnetspuleW-MF 512 Nr. 042P 230 V | 605257 | Im Shop suchenPDF S. 13 |
| 6.09 | Druckwächter GW 50 A5/1 5 … 50 mbar | 691378 | Im Shop suchenPDF S. 13 |
| 6.10 | O-Ring 10,5 x 2,25 für Druckwächter | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.11 | Atmungsstopfen mit Filterelement G1/8 | 605302 | Im Shop suchenPDF S. 13 |
| 6.12 | FiltereinsatzW-MF | 507605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.12 | FiltereinsatzW-MF | 512605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.13 | Flansch mit DruckmessnippelDMV 507 Rp¾ | 23211026092 | Im Shop suchenPDF S. 13 |
| 6.13 | Flansch mit DruckmessnippelDMV 512 Rp1 | 23221026252 | Im Shop suchenPDF S. 13 |
| 6.13 | Flansch mit DruckmessnippelDMV 512 Rp1½ | 23231026062 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR¾ x 50 | 13900026117 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR¾ x | 100139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.14 | DoppelnippelR1 x 50 | 13900026177 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR1 x | 100139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.14 | DoppelnippelR1½ x 80 | 13900026677 | Im Shop suchenPDF S. 13 |
| 6.14 | DoppelnippelR1½ x | 120139 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.15 | Winkel A1¾-Zn-A | 453143 | Im Shop suchenPDF S. 13 |
| 6.15 | Winkel A11-Zn-A | 453123 | Im Shop suchenPDF S. 13 |
| 6.15 | Winkel A11½-Zn-A | 453137 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE998NG-¾-CE-TAS für Gas PN1 | 454596 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE998NG-1-CE-TAS für Gas PN1 | 454597 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984 1½-CE-TAS MOP5 | 454911 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984D- ¾ PN 40/MOP5 | 454660 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984D-1 PN 40/MOP5 | 454661 | Im Shop suchenPDF S. 13 |
| 6.16 | Kugelhahn mit TAE984D-1½ PN 40/MOP5 | 454663 | Im Shop suchenPDF S. 13 |
