Weishaupt Brenner WG20-C

Dokument 83032980. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.

← Zur Übersicht Original-PDF öffnen

Zeichnungen und Übersichten

Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

Explosionszeichnung Weishaupt Brenner WG20-C – PDF-Seite 2 — Explosionszeichnung – PDF-Seite 2

Explosionszeichnung Weishaupt Brenner WG20-C – PDF-Seite 4 — Explosionszeichnung – PDF-Seite 4

Explosionszeichnung Weishaupt Brenner WG20-C – PDF-Seite 6 — Explosionszeichnung – PDF-Seite 6

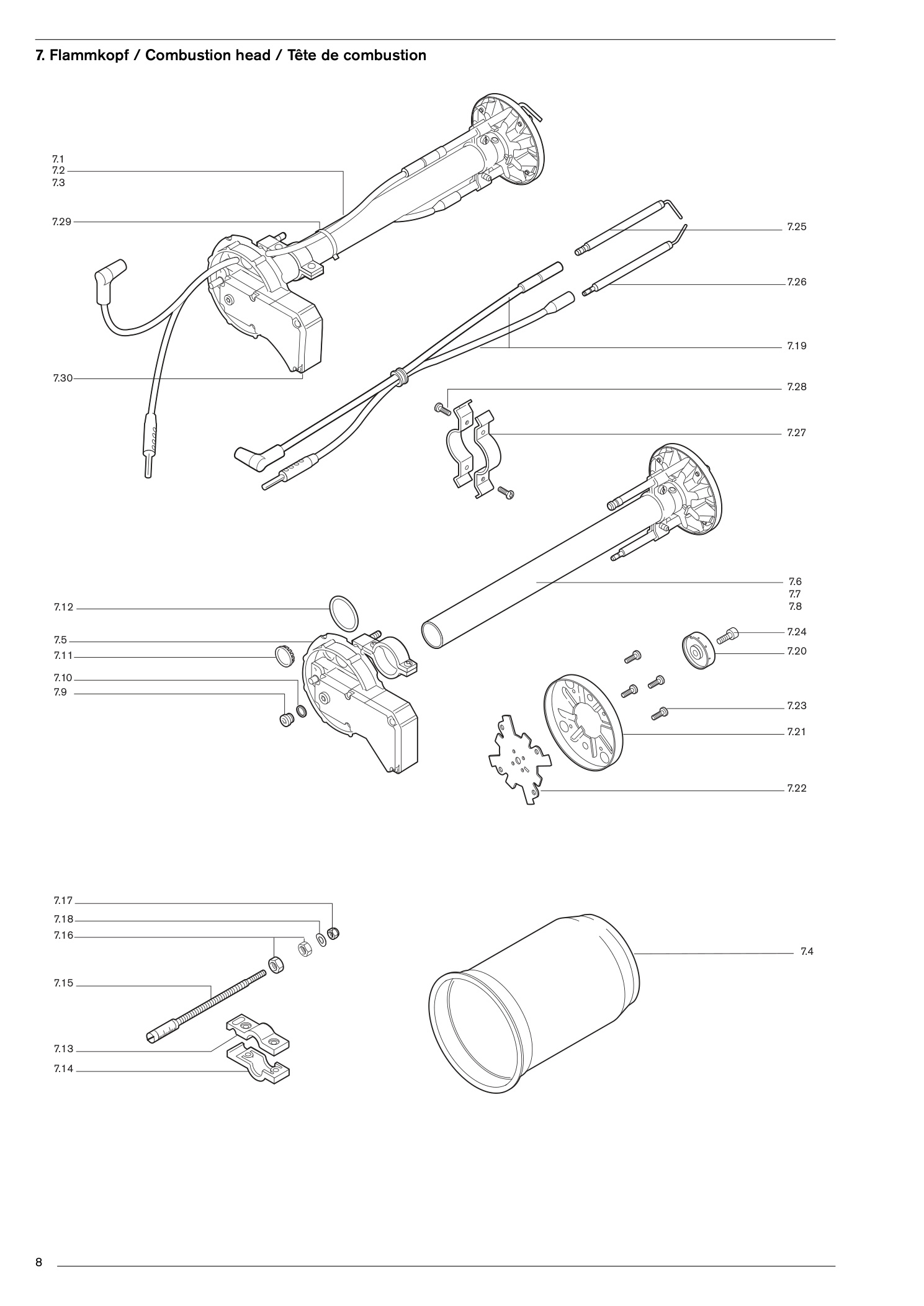

Explosionszeichnung Weishaupt Brenner WG20-C – PDF-Seite 8 — Explosionszeichnung – PDF-Seite 8

Explosionszeichnung Weishaupt Brenner WG20-C – PDF-Seite 10 — Explosionszeichnung – PDF-Seite 10

Explosionszeichnung Weishaupt Brenner WG20-C – PDF-Seite 12 — Explosionszeichnung – PDF-Seite 12

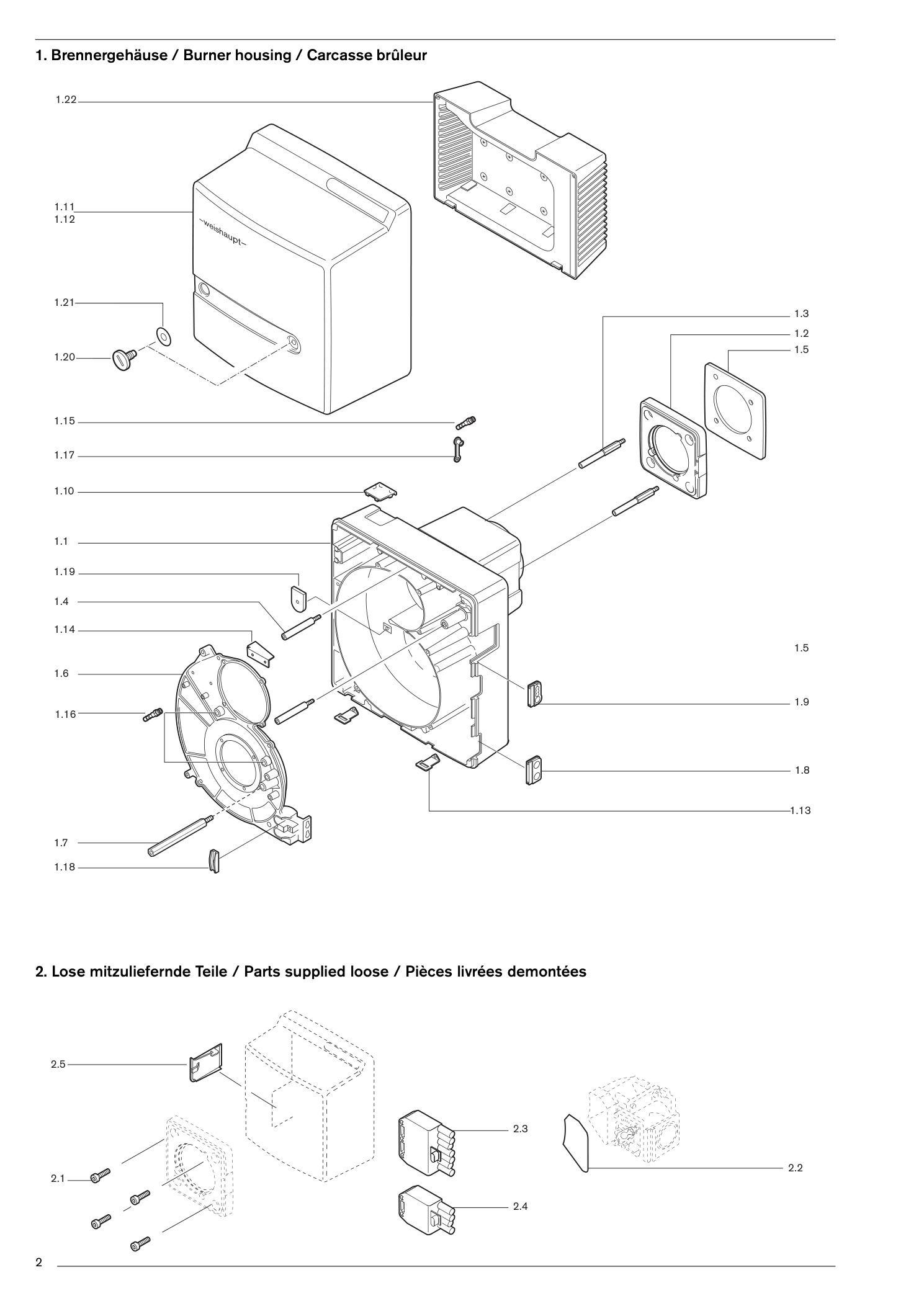

1. Brennergehäuse / Burner housing

22 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Brennergehäuse / Burner housing

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
1.1	Brennergehäuse mit Zwischenflansch	24121001012	Im Shop suchen PDF S. 3
1.2	Brennerflansch	24121001057	Im Shop suchen PDF S. 3
1.3	Stehbolzen für Brennerflansch M 10 x 90	24131001247	Im Shop suchen PDF S. 3
1.4	Schraube M8 für Brennergehäuse	24131001257	Im Shop suchen PDF S. 3
1.5	Flanschdichtung	24121001107	Im Shop suchen PDF S. 3
1.6	Gehäusedeckel	24121001227	Im Shop suchen PDF S. 3
1.7	Stehbolzen Abdeckhaube	24121001207	Im Shop suchen PDF S. 3
1.8	Tülle	24140001177	Im Shop suchen PDF S. 3
1.9	Tülle für Anschlußkabel	24120001247	Im Shop suchen PDF S. 3
1.10	Schauglas an Zeitzählerabdeckung	24121001197	Im Shop suchen PDF S. 3
1.11	Abdeckhaube ZM mit Display	23221001112	Im Shop suchen PDF S. 3
1.12	ohne Display	24121001112	Im Shop suchen PDF S. 3
1.13	Befestigungswinkel	24140001207	Im Shop suchen PDF S. 3
1.14	Luftleitblech	23221001147	Im Shop suchen PDF S. 3
1.15	Einschraubstutzen R1/8 GES6	453017	Im Shop suchen PDF S. 3
1.16	R1/8 GES4	453004	Im Shop suchen PDF S. 3
1.17	Schutzkappe DN6	23230001047	Im Shop suchen PDF S. 3
1.18	Halter für Kabel	24140001367	Im Shop suchen PDF S. 3
1.19	Abdeckung an Ansauggehäuse	24121001187	Im Shop suchen PDF S. 3
1.20	Schraube M8 x 15	14201301157	Verfügbarkeit: 02307-9107897 anrufenPDF S. 3
1.21	Scheibe 7+0,2 x 18 x 0,6	430016	Verfügbarkeit: 02307-9107897 anrufenPDF S. 3
1.22	Ansauggehäuse komplett	24121001082	Im Shop suchen PDF S. 3

2. Lose mitzuliefernde Teile

6 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Lose mitzuliefernde Teile

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
2.1	Schraube M8 x 30 DIN 912 8.8	402517	Verfügbarkeit: 02307-9107897 anrufenPDF S. 3
2.2	Steckscheibe zur Dichtheitsprüfung	23221026172	Verfügbarkeit: 02307-9107897 anrufenPDF S. 3
2.3	Steckerteil ST18/7	716549	Im Shop suchen PDF S. 3
2.4	Steckerteil ST18/4	716546	Im Shop suchen PDF S. 3
2.5	Abdeckung für Abdeckhaube	23221001137	Im Shop suchen PDF S. 3
2.5	Abdeckung für AbdeckhaubeBrennerausführung LN	24121001127	Im Shop suchen PDF S. 3

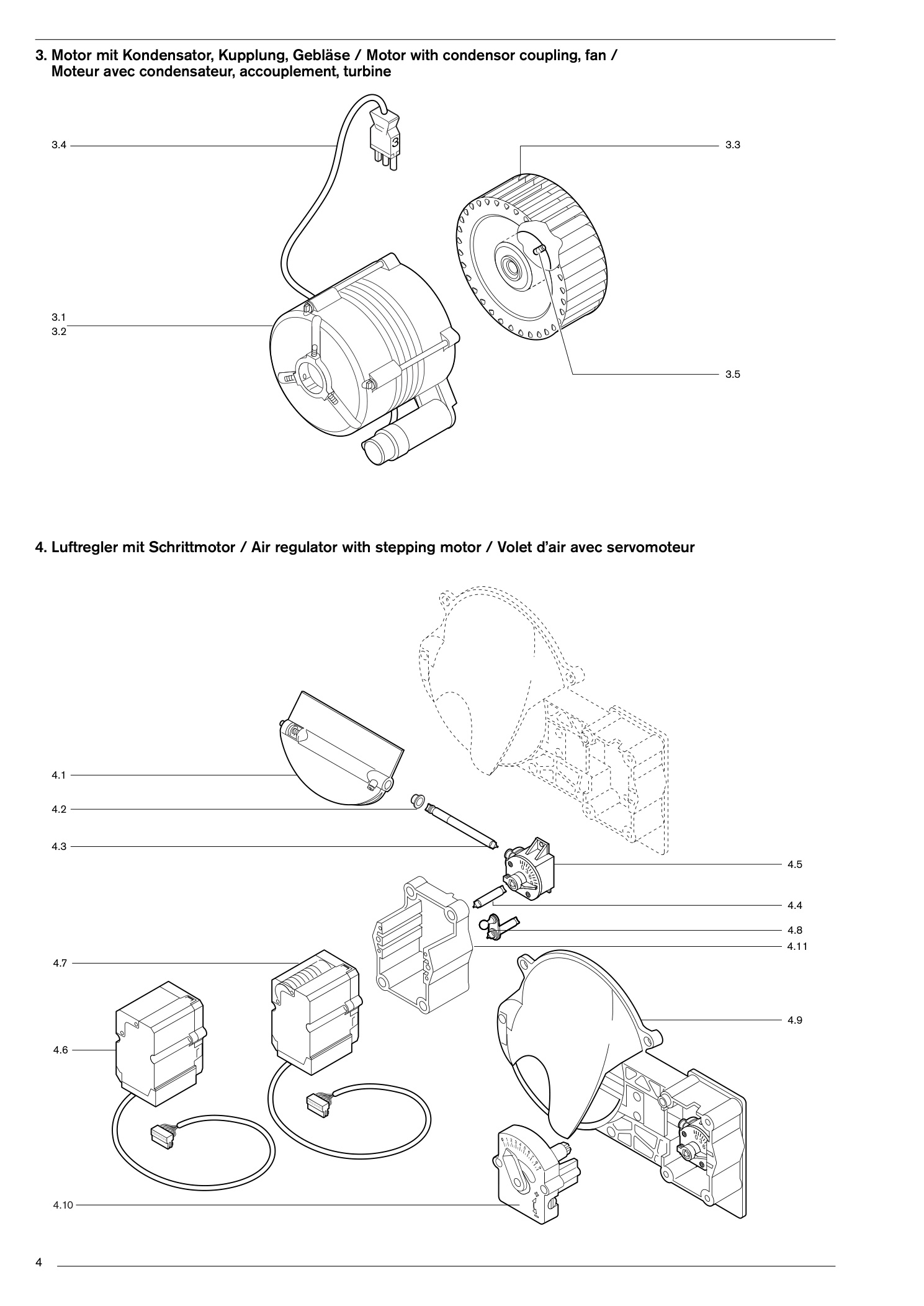

3. Motor mit Kondensator, Kupplung, Gebläse / Motor with condensor coupling, fan /

7 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Motor mit Kondensator, Kupplung, Gebläse / Motor with condensor coupling, fan /

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
3.1	230V, 50Hz, mit Kondensator 8 μF	23021007012	Im Shop suchen PDF S. 5
3.2	110V, 60Hz, mit Kondensator 16 μF	652172	Im Shop suchen PDF S. 5
3.3	Gebläserad 50Hz 160 x 61,6 -L-E	24121008032	Im Shop suchen PDF S. 5
3.3	Gebläserad 50Hz 160 x 61,6 -L-E60Hz 160 x 61,6 -L-E	24121008042	Im Shop suchen PDF S. 5
3.4	Steckerkabel	24105012062	Im Shop suchen PDF S. 5
3.5	Gewindestift M8 x 8 mit Ringschneide und	420550	Verfügbarkeit: 02307-9107897 anrufenPDF S. 5
3.6	Kondensator 8 μF für 230 V 50 Hz	713476	Im Shop suchen PDF S. 5

4. Luftregler mit Schrittmotor

11 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Luftregler mit Schrittmotor

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
4.1	Luftklappe	24121002022	Im Shop suchen PDF S. 5
4.2	Lager	24111002107	Im Shop suchen PDF S. 5
4.3	Welle Luftklappe - Winkelgetriebe	24121002057	Im Shop suchen PDF S. 5
4.4	Welle Winkelgetriebe - Stellantrieb	24140002157	Im Shop suchen PDF S. 5
4.5	Winkelgetriebe Feder 2	24111002062	Im Shop suchen PDF S. 5
4.6	Schrittmotor STE 4,5 Ausführung ZM	23011002032	Im Shop suchen PDF S. 5
4.7	STD 4,5 Ausfügrung Z	651102	Im Shop suchen PDF S. 5
4.8	Hebel	23221002012	Im Shop suchen PDF S. 5
4.9	Luftregler Feder 2	24121002072	Im Shop suchen PDF S. 5
4.10	Handverstellung	24105002022	Im Shop suchen PDF S. 5
4.11	Rahmen	24121002037	Im Shop suchen PDF S. 5

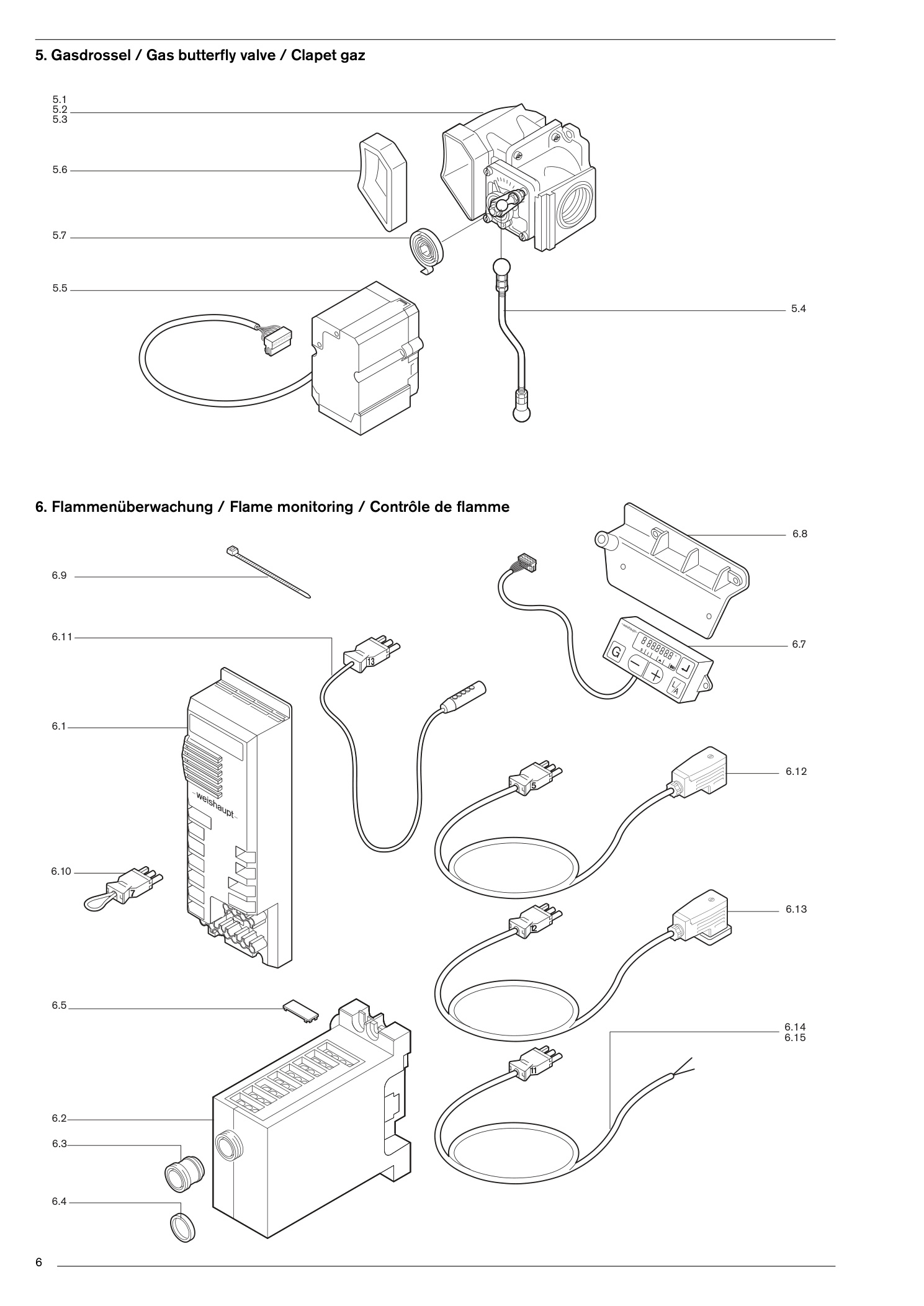

5. Gasdrossel / Gas butterfly valve / Clapet gaz

7 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Gasdrossel / Gas butterfly valve / Clapet gaz

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
5.1	Gasdrossel einstufig + Ausf. Z N-Gas	23221025010	Im Shop suchen PDF S. 7
5.2	einstufig + Ausf. Z F-Gas	23321025010	Im Shop suchen PDF S. 7
5.3	Ausf. ZM N+F-Gas	23221025020	Im Shop suchen PDF S. 7
5.4	Gewindestange nur Z	23221025012	Im Shop suchen PDF S. 7
5.5	Schrittmotor STE 4,5 B036/6-01LA (nur ZM)	651101	Im Shop suchen PDF S. 7
5.6	Dichtung für Verbindungskanal	23221025087	Im Shop suchen PDF S. 7
5.7	Drehfeder	24140002167	Im Shop suchen PDF S. 7

6. Flammenüberwachung

21 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Flammenüberwachung

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
6.1	FeuerungsmanagerW-FM 25 IB 230V	23030100440	Im Shop suchen PDF S. 7
6.1	FeuerungsmanagerW-FM 25 PO 230V	23030100460	Im Shop suchen PDF S. 7
6.1	FeuerungsmanagerW-FM 25 IB 120V	23030100450	Im Shop suchen PDF S. 7
6.1	FeuerungsmanagerW-FM 25 PO 120V	23030100470	Im Shop suchen PDF S. 7
6.2	Feuerungsmanager W-FM 10, Vers. C230V, 50-60Hz	600475	Im Shop suchen PDF S. 7
6.2	Feuerungsmanager W-FM 10, Vers. C110V, 50-60Hz	600476	Im Shop suchen PDF S. 7
6.2	Feuerungsmanager W-FM 10, Vers. C230V, 50-60Hz	600470	Im Shop suchen PDF S. 7
6.2	Feuerungsmanager W-FM 10, Vers. C110V, 50-60Hz	600471	Im Shop suchen PDF S. 7
6.3	Entriegelungsknopf-Verlängerung	600357	Im Shop suchen PDF S. 7
6.4	Adapterring 22 x 4	600358	Im Shop suchen PDF S. 7
6.5	Abdeckclip AGK63 für Feuerungsmanager	600312	Verfügbarkeit: 02307-9107897 anrufenPDF S. 7
6.7	ABE für W-FM 20/25 mit 0,58 m Leitung	600481	Im Shop suchen PDF S. 7
6.8	Befestigungsbügel	24140012017	Im Shop suchen PDF S. 7
6.9	Wiederöffnungsband 145 x 4,8 mm	794088	Verfügbarkeit: 02307-9107897 anrufenPDF S. 7
6.10	Nr. 7 3-polig	24140012042	Im Shop suchen PDF S. 7
6.11	Ionisationskabel	23231012012	Im Shop suchen PDF S. 7
6.12	mit Stecker Nr. 5 DMV -w- MF	23240012012	Im Shop suchen PDF S. 7
6.13	mit Stecker Nr. 12 GDW	23205012022	Im Shop suchen PDF S. 7
6.14	mit Stecker Nr. 11 LGW Z	23211012022	Im Shop suchen PDF S. 7
6.15	mit Stecker Nr. 11 LGW ZM	23211012032	Im Shop suchen PDF S. 7
6.16	mit Stecker Nr. 5 W-FM 05, einstufig	23211012052	Im Shop suchen PDF S. 7

7. Flammkopf

46 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Flammkopf

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
7.1	Mischgehäuse WG20N/1-C	23221014052	Im Shop suchen PDF S. 9
7.1	Mischgehäuse WG20N/1-CWG20F/1-C	23321014012	Im Shop suchen PDF S. 9
7.2	MischgehäuseWG20N/1-C 100 mm verlängert	23021014072	Im Shop suchen PDF S. 9
7.2	MischgehäuseWG20N/1-C 200 mm verlängert	23021014082	Im Shop suchen PDF S. 9
7.2	MischgehäuseWG20N/1-C 300 mm verlängert	23021014092	Im Shop suchen PDF S. 9
7.3	MischgehäuseWG20F/1-C 100 mm verlängert	23021014132	Im Shop suchen PDF S. 9
7.3	MischgehäuseWG20F/1-C 200 mm verlängert	23021014142	Im Shop suchen PDF S. 9
7.3	MischgehäuseWG20F/1-C 300 mm verlängert	23021014152	Im Shop suchen PDF S. 9
7.4	Flammrohr WG20-C	23221014122	Im Shop suchen PDF S. 9
7.4	Flammrohr WG20-CWG20-C 100 mm verlängert	23021014012	Im Shop suchen PDF S. 9
7.4	Flammrohr WG20-CWG20-C 200 mm verlängert	23021014022	Im Shop suchen PDF S. 9
7.4	Flammrohr WG20-CWG20-C 300 mm verlängert	23021014032	Im Shop suchen PDF S. 9
7.5	Verschlussgehäuse komplett	23221014022	Im Shop suchen PDF S. 9
7.6	Mischrohr WG20N/1-C	23221014082	Im Shop suchen PDF S. 9
7.6	Mischrohr WG20N/1-CWG20F/1-C	23321014022	Im Shop suchen PDF S. 9
7.7	MischrohrWG20N/1-C 100 mm verlängert	23021014042	Im Shop suchen PDF S. 9
7.7	MischrohrWG20N/1-C 200 mm verlängert	23021014052	Im Shop suchen PDF S. 9
7.7	MischrohrWG20N/1-C 300 mm verlängert	23021014062	Im Shop suchen PDF S. 9
7.8	WG20F/1-C 100 mm verlängert	23021014102	Im Shop suchen PDF S. 9
7.8	WG20F/1-C 100 mm verlängertWG20F/1-C 200 mm verlängert	23021014112	Im Shop suchen PDF S. 9
7.8	WG20F/1-C 100 mm verlängertWG20F/1-C 300 mm verlängert	23021014122	Im Shop suchen PDF S. 9
7.9	Schraube G 1/8 A	409004	Verfügbarkeit: 02307-9107897 anrufenPDF S. 9
7.10	Dichtring 10 x 13,5 x 1,5	441033	Verfügbarkeit: 02307-9107897 anrufenPDF S. 9
7.11	Schauglas	24140001377	Im Shop suchen PDF S. 9
7.12	O-Ring 32 x 3 -N-NBR 70 DIN 3771	445095	Verfügbarkeit: 02307-9107897 anrufenPDF S. 9
7.13	Mitnehmer	23220014037	Im Shop suchen PDF S. 9
7.14	Mitnehmer	23220014047	Im Shop suchen PDF S. 9
7.15	Verstellschraube M6 x 90	23221014047	Im Shop suchen PDF S. 9
7.16	Sechskantmutter M 8 links DIN	934411	Verfügbarkeit: 02307-9107897 anrufenPDF S. 9
7.17	M 5 DIN	985411	Verfügbarkeit: 02307-9107897 anrufenPDF S. 9
7.18	Federscheibe S5	490016	Verfügbarkeit: 02307-9107897 anrufenPDF S. 9
7.19	Zünd- und Fühlerleitung 380 mm	23211011032	Im Shop suchen PDF S. 9
7.19	Zünd- und Fühlerleitung 380 mm480 mm	23011011082	Im Shop suchen PDF S. 9
7.19	Zünd- und Fühlerleitung 380 mm600 mm	23231011042	Im Shop suchen PDF S. 9
7.19	Zünd- und Fühlerleitung 380 mm700 mm	23240011042	Im Shop suchen PDF S. 9
7.20	Düsentopf	23220014467	Im Shop suchen PDF S. 9
7.21	Stauscheibe 35 x 95	23220014417	Im Shop suchen PDF S. 9
7.22	Düseneinsatz	23220014397	Im Shop suchen PDF S. 9
7.23	Schraube M4 x 8 Torx-Kombi-Plus	409235	Verfügbarkeit: 02307-9107897 anrufenPDF S. 9
7.24	Schraube M4 x 16 Torx-Kombi-Plus	409224	Verfügbarkeit: 02307-9107897 anrufenPDF S. 9
7.25	Zündelektrode	23220014217	Im Shop suchen PDF S. 9
7.26	Ionisationselektrode	23210014207	Im Shop suchen PDF S. 9
7.27	Bügel 2 x 12 x 70	23220014437	Im Shop suchen PDF S. 9
7.28	Schraube M4 x 10 Torx-Kombi-Plus	409323	Verfügbarkeit: 02307-9107897 anrufenPDF S. 9
7.29	Wiederöffnungsband 4,8 x	196794	Verfügbarkeit: 02307-9107897 anrufenPDF S. 9
7.30	Dichtung für Verschlußgehäuse	23221014037	Im Shop suchen PDF S. 9

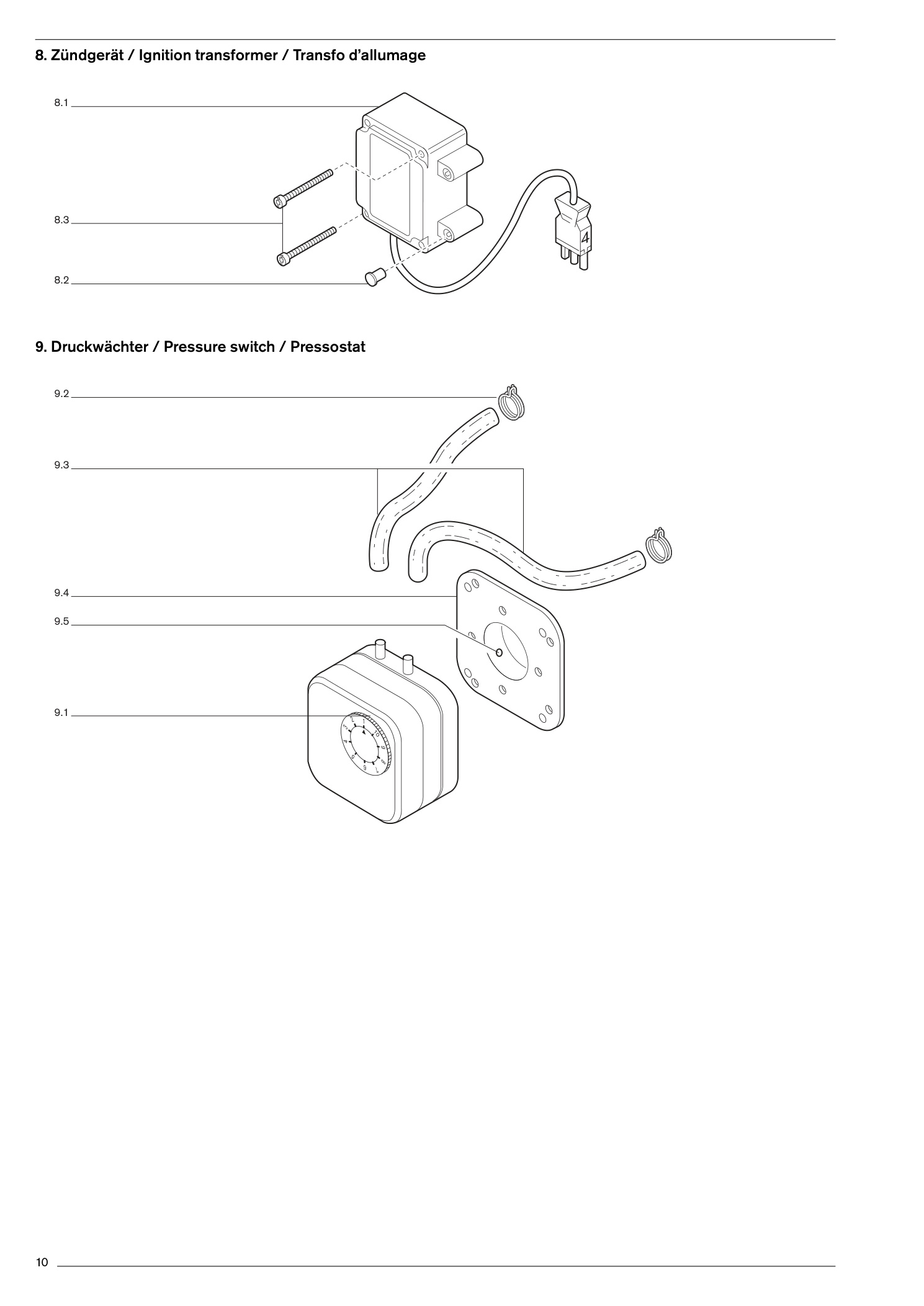

8. Zündgerät / Ignition

4 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Zündgerät / Ignition

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
8.1	Zündgerät W-ZG01V 230V 100VA	603201	Im Shop suchen PDF S. 11
8.1	Zündgerät W-ZG01V 230V 100VAW-ZG01V 110V 90VA	603230	Im Shop suchen PDF S. 11
8.2	Verschlußstopfen für Zündgerät	603224	Verfügbarkeit: 02307-9107897 anrufenPDF S. 11
8.3	Schraube M4 x 42 Kombi-Trox-Plus	409260	Verfügbarkeit: 02307-9107897 anrufenPDF S. 11

9. Druckwächter

5 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Druckwächter

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
9.1	Druckwächter LGW 10/A2	691370	Im Shop suchen PDF S. 11
9.2	Schlauchklemme	790218	Verfügbarkeit: 02307-9107897 anrufenPDF S. 11
9.3	Schlauch 4,0 x 1,75 190 mm	23205024057	Im Shop suchen PDF S. 11
9.4	Anbauflansch für LGW	605243	Im Shop suchen PDF S. 11
9.5	Schraube M6 x 10	402366	Verfügbarkeit: 02307-9107897 anrufenPDF S. 11

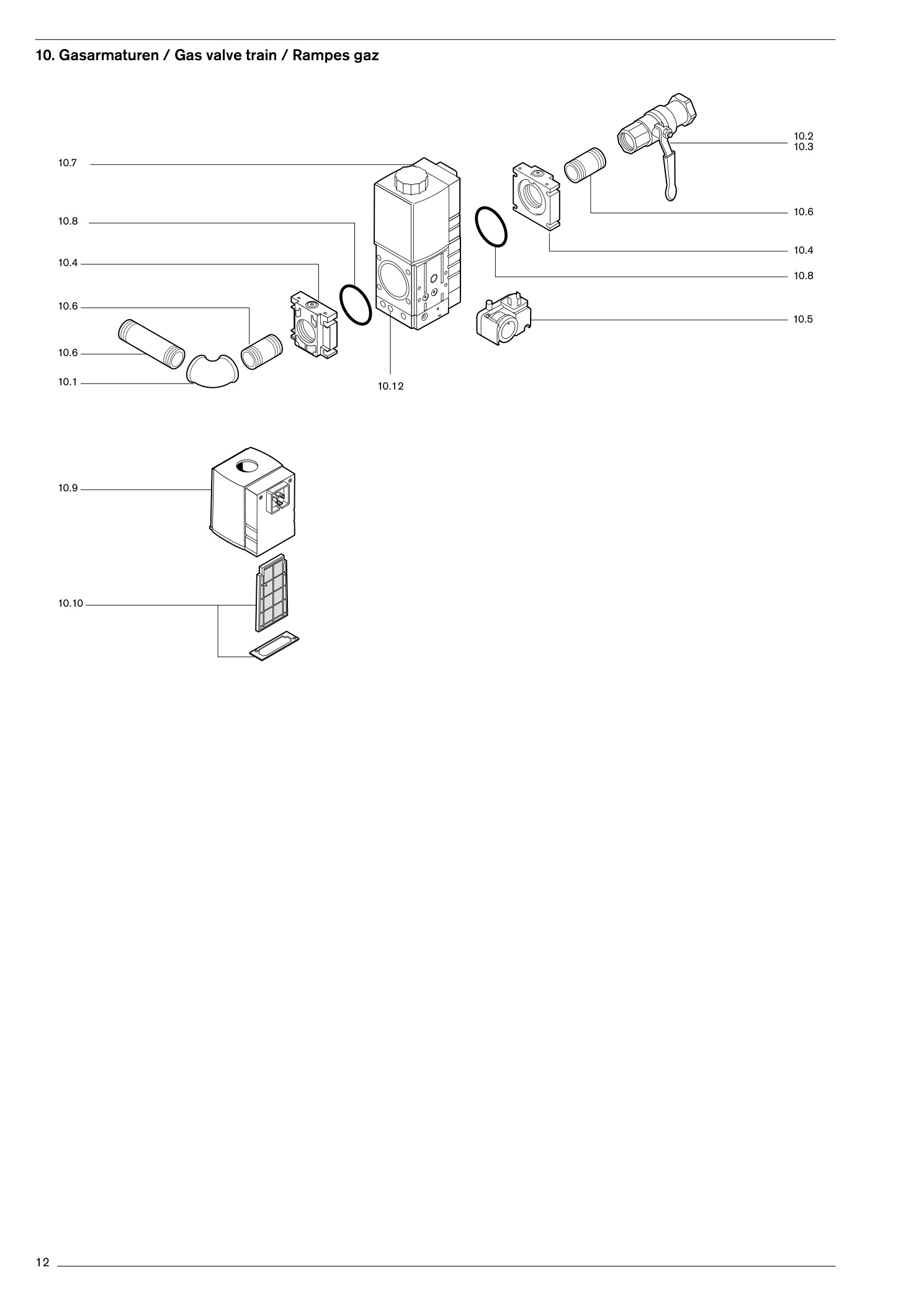

10. Gasarmaturen / Gas valve train / Rampes gaz

29 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Gasarmaturen / Gas valve train / Rampes gaz

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
10.1	Winkel R1	453123	Im Shop suchen PDF S. 13
10.2	Kugelhahn ohne TAERp3/4 PN 40 Dichtung Teflon	454660	Im Shop suchen PDF S. 13
10.2	Kugelhahn ohne TAERp1 PN 40 Dichtung Teflon	454661	Im Shop suchen PDF S. 13
10.3	Kugelhahn mit TAE998 NG-3/4-CE-TAS Dichtung Teflon	454596	Im Shop suchen PDF S. 13
10.3	Kugelhahn mit TAE998 NG-1 -CE-TAS Dichtung Teflon	454597	Im Shop suchen PDF S. 13
10.4	FlanschDMV 507 Rp 3/4	605227	Im Shop suchen PDF S. 13
10.4	FlanschDMV 507 Rp 1	605233	Im Shop suchen PDF S. 13
10.4	FlanschDMV 512 Rp 1	605228	Im Shop suchen PDF S. 13
10.5	Druckwächter GW 50 A5/1 5,0 - 50 mbar	691378	Im Shop suchen PDF S. 13
10.6	DoppelnippelR 3/4 x 50 mit Loctite	13900026727	Im Shop suchen PDF S. 13
10.6	DoppelnippelR 1 x 50 mit Loctite	13900026737	Im Shop suchen PDF S. 13
10.6	DoppelnippelR 1 x 80 mit Loctite	13900026747	Im Shop suchen PDF S. 13
10.7	MehrfachstellgerätW-MF SE 507, 230 V (Z+ZM-LN)	605320	Im Shop suchen PDF S. 13
10.7	MehrfachstellgerätW-MF SE 512, 230 V (Z+ZM-LN)	605321	Im Shop suchen PDF S. 13
10.7	MehrfachstellgerätW-MF SE 507, 110 V (Z+ZM-LN)	605322	Im Shop suchen PDF S. 13
10.7	MehrfachstellgerätW-MF SE 512, 110 V (Z+ZM-LN)	605323	Im Shop suchen PDF S. 13
10.7	MehrfachstellgerätW-MF SLE 507, 230 V (LN)	605326	Im Shop suchen PDF S. 13
10.7	MehrfachstellgerätW-MF SLE 512, 230 V (LN)	605327	Im Shop suchen PDF S. 13
10.7	MehrfachstellgerätW-MF SLE 507, 110 V (LN)	605328	Im Shop suchen PDF S. 13
10.8	O-Ring57 x 3 W-MF	507445	Verfügbarkeit: 02307-9107897 anrufenPDF S. 13
10.8	O-Ring75 x 3,5 W-MF	512445	Verfügbarkeit: 02307-9107897 anrufenPDF S. 13
10.9	Magnetspule Nr.W-MF	507230	Verfügbarkeit: 02307-9107897 anrufenPDF S. 13
10.9	Magnetspule Nr.W-MF	512230	Verfügbarkeit: 02307-9107897 anrufenPDF S. 13
10.9	Magnetspule Nr.W-MF	507110	Verfügbarkeit: 02307-9107897 anrufenPDF S. 13
10.9	Magnetspule Nr.W-MF	512110	Verfügbarkeit: 02307-9107897 anrufenPDF S. 13
10.10	Filtereinsatz mit DichtungW-MF	507605	Verfügbarkeit: 02307-9107897 anrufenPDF S. 13
10.10	Filtereinsatz mit DichtungW-MF	512605	Verfügbarkeit: 02307-9107897 anrufenPDF S. 13
10.11	O-Ring GW50 A5/110,5 x 2,25	445512	Verfügbarkeit: 02307-9107897 anrufenPDF S. 13
10.12	Filterelement G1/8	605302	Im Shop suchen PDF S. 13
