Weishaupt Brenner RL30- 50/1 Ausf. 3LN multiflam®
Dokument 83032080. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

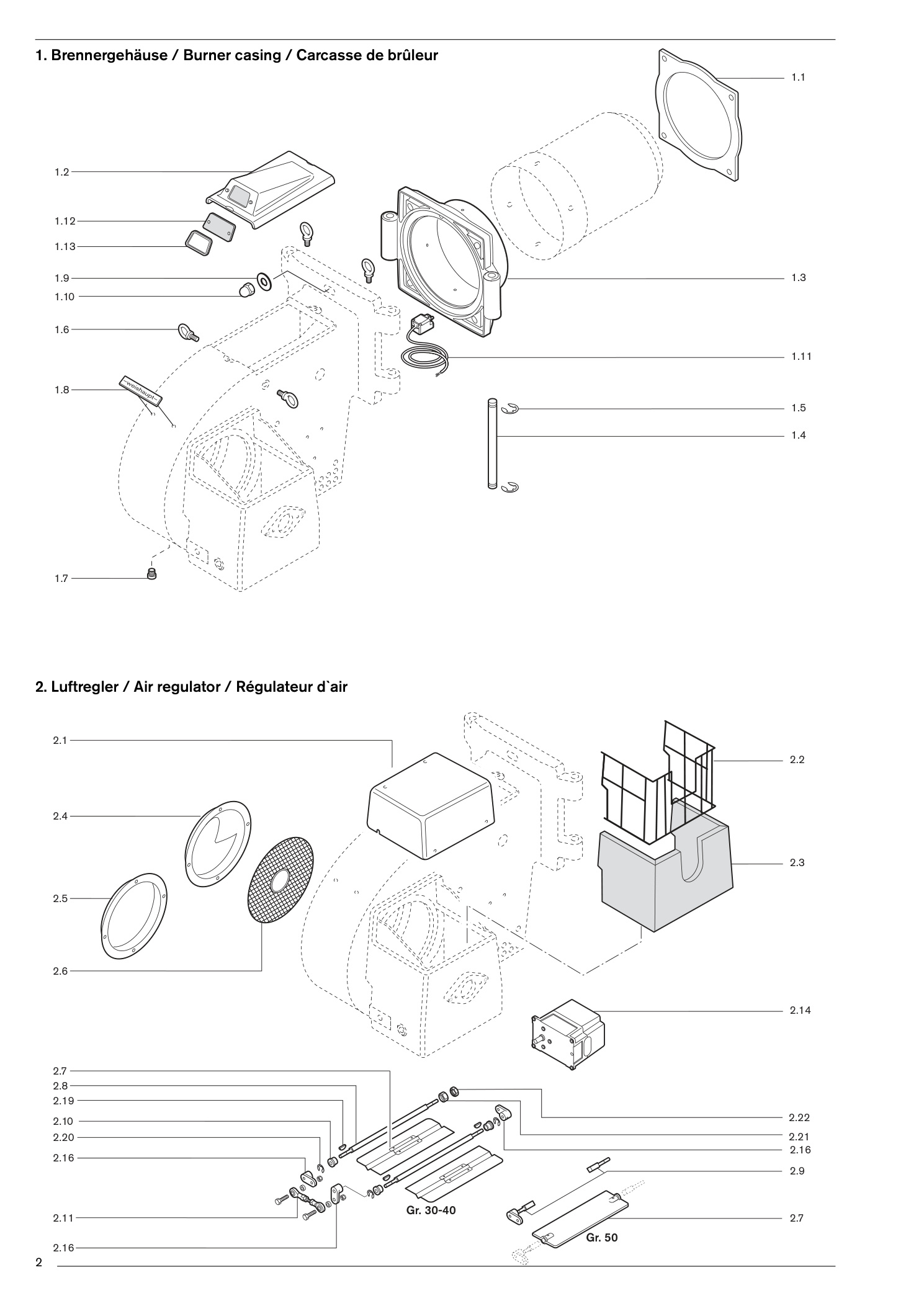

1. Brennergehäuse / Burner casing
24 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.1 | Flanschdichtung 8 x 300 x 330 Gr. 30 | 21130401067 | Im Shop suchenPDF S. 3 |
| 1.1 | Flanschdichtung 8 x 300 x 330 Gr. 308 x 340 x 370 Gr. 40/50 | 21140401167 | Im Shop suchenPDF S. 3 |
| 1.2 | Gehäusedeckel Gr. 30 mit Schauglas | 21130401032 | Im Shop suchenPDF S. 3 |
| 1.2 | Gehäusedeckel Gr. 30 mit SchauglasGr. 40 mit Schauglas | 21140401032 | Im Shop suchenPDF S. 3 |
| 1.2 | Gehäusedeckel Gr. 30 mit SchauglasGr. 50 mit Schauglas | 21150401042 | Im Shop suchenPDF S. 3 |
| 1.3 | Schwenkflansch Gr. 30 lackiert | 21130401027 | Im Shop suchenPDF S. 3 |
| 1.3 | Schwenkflansch Gr. 30 lackiertGr. 40 lackiert | 21140401027 | Im Shop suchenPDF S. 3 |
| 1.3 | Schwenkflansch Gr. 30 lackiertGr. 50 lackiert | 21150401237 | Im Shop suchenPDF S. 3 |
| 1.4 | Schwenkbolzen 14 x 277 Gr. 30 | 21130401077 | Im Shop suchenPDF S. 3 |
| 1.4 | Schwenkbolzen 14 x 277 Gr. 3016 x 316 Gr. 40 | 21140401097 | Im Shop suchenPDF S. 3 |
| 1.4 | Schwenkbolzen 14 x 277 Gr. 3016 x 366 Gr. 50 | 21150401077 | Im Shop suchenPDF S. 3 |
| 1.5 | Sicherungsscheibe Gr. 30 | 431604 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.5 | Sicherungsscheibe Gr. 30Gr. 40/50 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.6 | Ringschraube M12 DIN | 580405 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.7 | Stopfen GPN 700 R 1/8 | 452859 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.8 | Firmenschild -weishaupt- Gr. 30/40 | 21140401077 | Im Shop suchenPDF S. 3 |
| 1.8 | Firmenschild -weishaupt- Gr. 30/40Gr. 50 | 21150401187 | Im Shop suchenPDF S. 3 |
| 1.10 | Mutter | 21110401197 | Im Shop suchenPDF S. 3 |
| 1.11 | Endschalter | 701251 | Im Shop suchenPDF S. 3 |
| 1.12 | Schauglas Gr. 30 | 21130401052 | Im Shop suchenPDF S. 3 |
| 1.12 | Schauglas Gr. 30Gr. 40 | 21140401062 | Im Shop suchenPDF S. 3 |
| 1.12 | Schauglas Gr. 30Gr. 50 | 21150401082 | Im Shop suchenPDF S. 3 |
| 1.13 | Dichtung 4 x 10 x 168 x | 340211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.13 | Dichtung 4 x 10 x 168 x4 x 10 x 168 x | 360211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
2. Luftregler
38 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | Abdeckhaube Luftregler Gr. 30 | 21130402022 | Im Shop suchenPDF S. 3 |
| 2.1 | Abdeckhaube Luftregler Gr. 30Gr. 40 | 21140402022 | Im Shop suchenPDF S. 3 |
| 2.1 | Abdeckhaube Luftregler Gr. 30Gr. 50 | 21150402022 | Im Shop suchenPDF S. 3 |
| 2.2 | Haltegitter Gr. 30 | 21130402107 | Im Shop suchenPDF S. 3 |
| 2.2 | Haltegitter Gr. 30Gr. 40 | 21140402032 | Im Shop suchenPDF S. 3 |
| 2.2 | Haltegitter Gr. 30Gr. 50 | 21150402062 | Im Shop suchenPDF S. 3 |
| 2.3 | Auskleidung Luftregler Gr. 30 | 21130402047 | Im Shop suchenPDF S. 3 |
| 2.3 | Auskleidung Luftregler Gr. 30Gr. 40 | 21140402057 | Im Shop suchenPDF S. 3 |
| 2.3 | Auskleidung Luftregler Gr. 30Gr. 50 | 21150402047 | Im Shop suchenPDF S. 3 |
| 2.4 | Ansaugluftführung GR. 30 3LN | 21130402202 | Im Shop suchenPDF S. 3 |
| 2.5 | Einlaufdüse 310 x 255 x 22 Gr. 40 | 21140402237 | Im Shop suchenPDF S. 3 |
| 2.5 | Einlaufdüse 310 x 255 x 22 Gr. 40360 x 270 x 37 Gr. 50 | 21150402287 | Im Shop suchenPDF S. 3 |
| 2.6 | Ansauggitter 285 mm Gr. 30 | 21130402042 | Im Shop suchenPDF S. 3 |
| 2.6 | Ansauggitter 285 mm Gr. 30315 mm Gr. 40 | 21140402042 | Im Shop suchenPDF S. 3 |
| 2.6 | Ansauggitter 285 mm Gr. 30360 mm Gr. 50 | 21150402112 | Im Shop suchenPDF S. 3 |
| 2.7 | Luftklappe 1,5 x 83 x 288,5 Gr 30 | 21030404022 | Im Shop suchenPDF S. 3 |
| 2.7 | Luftklappe 1,5 x 83 x 288,5 Gr 301,5 x 99 x 348,5 Gr.40 | 21040404022 | Im Shop suchenPDF S. 3 |
| 2.7 | Luftklappe 1,5 x 83 x 288,5 Gr 30116 x 358 Gr. 50 | 21150402027 | Im Shop suchenPDF S. 3 |
| 2.8 | Gr. 30 | 21730402012 | Im Shop suchenPDF S. 3 |
| 2.8 | Gr. 308 x 388 Gr. 30 | 21730402047 | Im Shop suchenPDF S. 3 |
| 2.8 | Gr. 30mit Spannzange Gr. 40 | 21740402012 | Im Shop suchenPDF S. 3 |
| 2.8 | Gr. 308 x 488 Gr. 40 | 21740402037 | Im Shop suchenPDF S. 3 |
| 2.9 | mit Hebel 12 x 98 x 10 Gr. 50 | 21050404022 | Im Shop suchenPDF S. 3 |
| 2.9 | mit Hebel 12 x 98 x 10 Gr. 50mit Hebel 12 x 98 x 10 Gr. 50 | 21050404042 | Im Shop suchenPDF S. 3 |
| 2.9 | mit Hebel 12 x 98 x 10 Gr. 50Gr. 50 | 21750402017 | Im Shop suchenPDF S. 3 |
| 2.9 | mit Hebel 12 x 98 x 10 Gr. 5012 x 86 Gr. 50 | 21150402282 | Im Shop suchenPDF S. 3 |
| 2.10 | Lagerbuchse komplett Gr.30-40 | 21130402082 | Im Shop suchenPDF S. 3 |
| 2.10 | Lagerbuchse komplett Gr.30-40Gr. 50 | 21150402302 | Im Shop suchenPDF S. 3 |
| 2.11 | Regelgestänge M6 x 70 mm Gr. 30 | 21030404032 | Im Shop suchenPDF S. 3 |
| 2.11 | Regelgestänge M6 x 70 mm Gr. 30M6 x 83 mm Gr. 40 | 21040404032 | Im Shop suchenPDF S. 3 |
| 2.11 | Regelgestänge M6 x 70 mm Gr. 30M6 x 96 mm Gr. 50 | 21050404052 | Im Shop suchenPDF S. 3 |
| 2.14 | Stellantrieb SQM45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 3 |
| 2.16 | Antriebshebel 7 mm x 15 Gr. 30 | 21030404077 | Im Shop suchenPDF S. 3 |
| 2.16 | Antriebshebel 7 mm x 15 Gr. 307 mm x 15 Gr. 40 | 21040404057 | Im Shop suchenPDF S. 3 |
| 2.19 | Scheibenfeder Gr 30/40 | 490156 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 2.20 | Sicherungsring Gr 30/40 | 435407 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 2.21 | Spannhülse W-FM | 100217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 2.22 | Mutter für Spannzange | 21770402047 | Im Shop suchenPDF S. 3 |

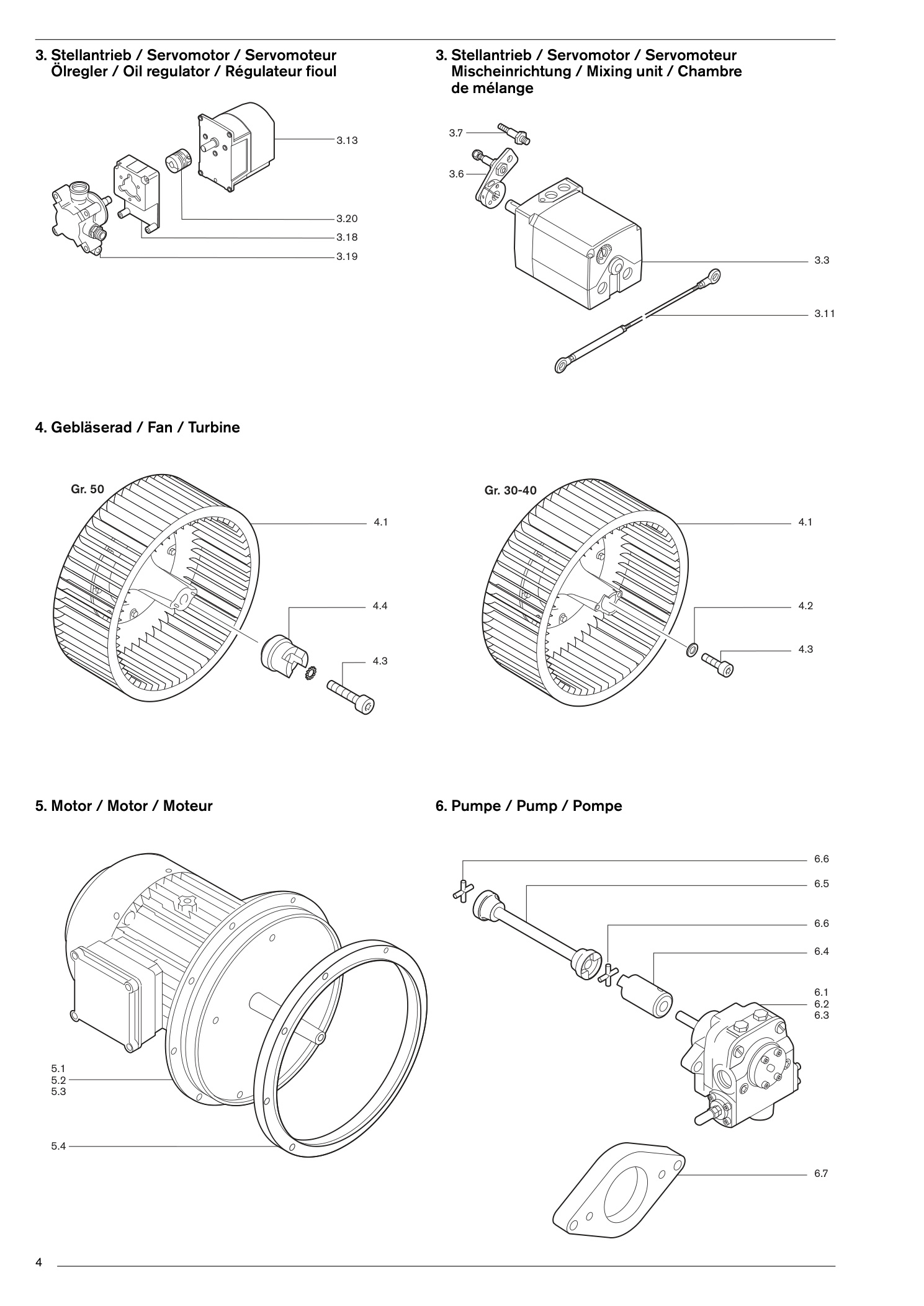

3. Stellantrieb
10 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.3 | Stellantrieb SQM48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 5 |
| 3.6 | Antriebshebel komplett für Stellantrieb SQM 48 | 21070415322 | Im Shop suchenPDF S. 5 |
| 3.7 | Gelenkbolzen SW 18 x 35 | 18127402357 | Im Shop suchenPDF S. 5 |
| 3.11 | Regelgestänge M8 x 400 Gr. 30 | 21130415102 | Im Shop suchenPDF S. 5 |
| 3.11 | Regelgestänge M8 x 400 Gr. 30M8 x 450 Gr. 40 | 21140415192 | Im Shop suchenPDF S. 5 |
| 3.11 | Regelgestänge M8 x 400 Gr. 30M8 x 450 Gr. 50 | 21130415072 | Im Shop suchenPDF S. 5 |
| 3.13 | Stellantrieb SQM45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 5 |
| 3.18 | Zwischengehäuse Ölregler | 21170415272 | Im Shop suchenPDF S. 5 |
| 3.19 | Ölregler W-ÖMR 1 | 21170415202 | Im Shop suchenPDF S. 5 |
| 3.20 | Federstegkupplung | 21770415107 | Im Shop suchenPDF S. 5 |
4. Gebläserad
7 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1 | GebläseradTS-S 268 x 104 S1 blau Gr. 30, 50 Hz | 21130408051 | Im Shop suchenPDF S. 5 |
| 4.1 | GebläseradTS-S 295 x 104 S1 blau Gr. 40, 50 Hz | 21140408111 | Im Shop suchenPDF S. 5 |
| 4.1 | GebläseradTS-S 345 x 104,5 S1 blau Gr. 50, 50 Hz | 21150408141 | Im Shop suchenPDF S. 5 |
| 4.2 | Scheibe 8,5 x 22 x 5 Gr. 30/40 | 21140408067 | Im Shop suchenPDF S. 5 |
| 4.3 | Schraube M 8 x 30 LH DIN 912 Gr. 30/40 | 402560 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 4.3 | Schraube M 8 x 30 LH DIN 912 Gr. 30/40M10 x 40 DIN 912 Gr. 50 | 402630 | Im Shop suchenPDF S. 5 |
| 4.4 | Kupplungsstück D132 für Schraube M10 | 11197408117 | Im Shop suchenPDF S. 5 |
5. Motor
4 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1 | W-D112/170-2/4K5 380-415V 50Hz | 21831507210 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 5.2 | W-D112/170-2/7K0 380-415V 50Hz | 21841507110 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 5.3 | W-D132/170-2/9K0 380-415V 50Hz | 21851407010 | Im Shop suchenPDF S. 5 |
| 5.4 | Zwischenring Gr. 30 mit Ansaug-Luftführung | 21130401137 | Im Shop suchenPDF S. 5 |
6. Pumpe
10 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.1 | TA2C 4010-5W Gr. 30 | 601050 | Im Shop suchenPDF S. 5 |
| 6.2 | TA3C 4010-5W Gr. 40 | 601051 | Im Shop suchenPDF S. 5 |
| 6.3 | TA4C 4010-5W Gr. 50 | 601052 | Im Shop suchenPDF S. 5 |
| 6.4 | Pumpenkupplung 63 x D 35 Bohrung 12 | 11178209012 | Im Shop suchenPDF S. 5 |
| 6.5 | Kupplungsmittelstück 208,5 mm | 11196409032 | Im Shop suchenPDF S. 5 |
| 6.5 | Kupplungsmittelstück 208,5 mm225,0 mm | 21140409012 | Im Shop suchenPDF S. 5 |
| 6.5 | Kupplungsmittelstück 208,5 mm257 mm | 21150409032 | Im Shop suchenPDF S. 5 |
| 6.6 | Kupplungskreuz Gr. 30-50 NBR Perbunan | 11115109017 | Im Shop suchenPDF S. 5 |
| 6.7 | Befestigungsflansch TA4 GR.50/1 | 21150406087 | Im Shop suchenPDF S. 5 |
| 6.8 | Wellendichtung für Pumpe TA | 601027 | Im Shop suchenPDF S. 5 |

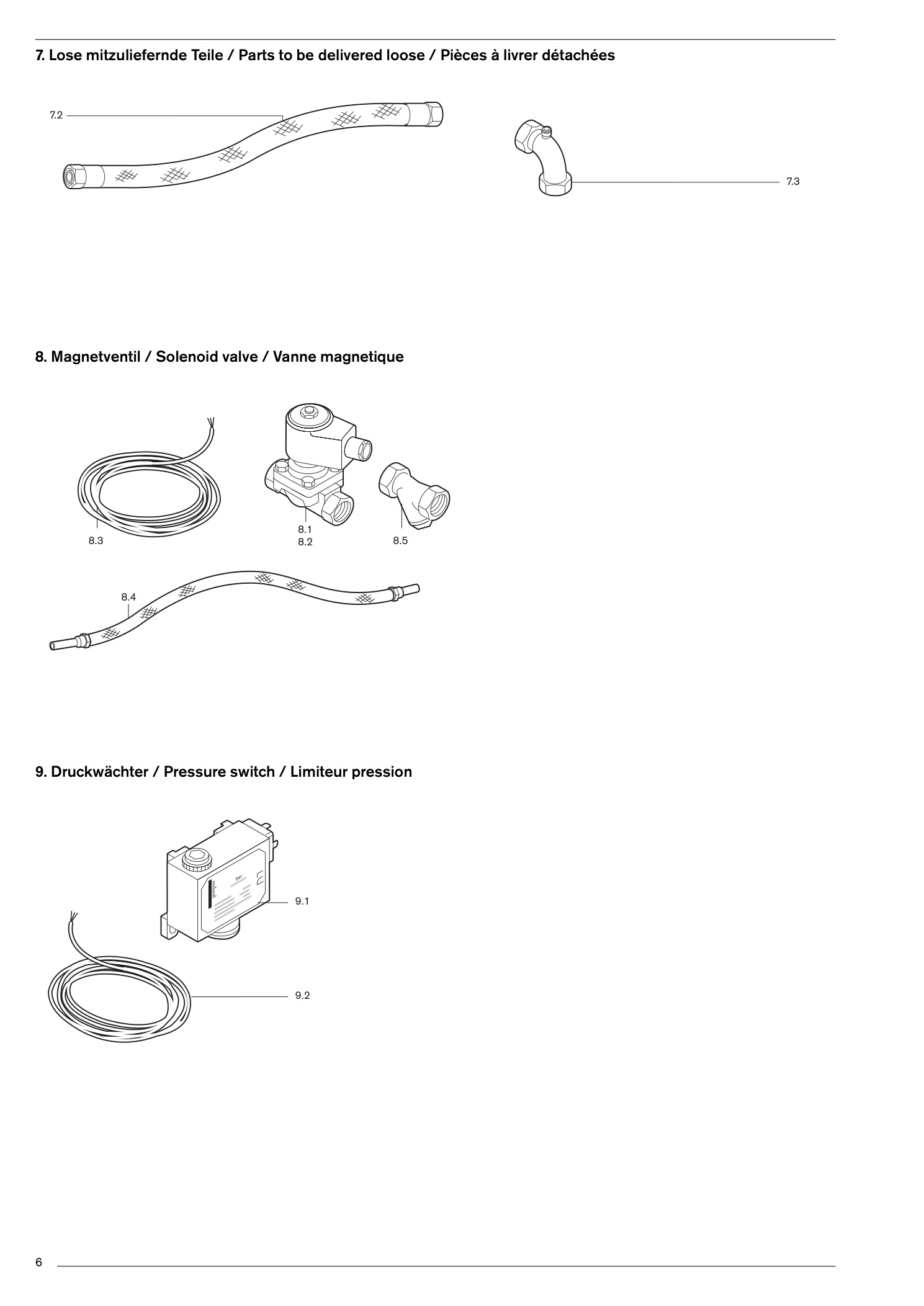

7. Lose mitzuliefernde Teile / Parts to be delivered loose
6 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1 | Einschraubstutzen DN 20 M30 x 1,5 x G 1 | 11215100057 | Im Shop suchenPDF S. 7 |
| 7.1 | Einschraubstutzen DN 20 M30 x 1,5 x G 1DN 25 M38 x 1,5 x G 1 | 12236200077 | Im Shop suchenPDF S. 7 |
| 7.2 | Ölschlauch DN20, 1000lg Kennband schwarz | 491137 | Im Shop suchenPDF S. 7 |
| 7.2 | Ölschlauch DN20, 1000lg Kennband schwarzDN25 1300lg Kennband schwarz | 491035 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 7.3 | Rohrbogen DN20, M30 x 1,5 x M30x1,5 x G 1/8 | 453251 | Im Shop suchenPDF S. 7 |
| 7.3 | Rohrbogen DN20, M30 x 1,5 x M30x1,5 x G 1/8DN25, M38 x 1,5 x M38x1,5 x G 1/8 | 453252 | Im Shop suchenPDF S. 7 |
8. Magnetventil
8 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.1 | Magnetventil 121K6220 115V50Hz,Gr. 30 | 604513 | Im Shop suchenPDF S. 7 |
| 8.2 | Magnetventil 321H2322 115V50Hz,Gr. 40/50 | 604531 | Im Shop suchenPDF S. 7 |
| 8.2 | Magnetventil 321H2322 115V50Hz,Gr. 40/50121G2320 115V50Hz,Gr. 40/50 | 604519 | Im Shop suchenPDF S. 7 |
| 8.3 | Anschlusskabel 2 x 1,00, 1700 mm lang | 18127413042 | Im Shop suchenPDF S. 7 |
| 8.4 | DruckschlauchDN 8 640lg, Edelstahl, Gr. 30 | 11155200502 | Im Shop suchenPDF S. 7 |
| 8.4 | DruckschlauchDN 10 520lg, Edelstahl, 40/50 | 11155200542 | Im Shop suchenPDF S. 7 |
| 8.4 | DruckschlauchDN 10 640lg, Edelstahl, Gr. 40 | 12236400152 | Im Shop suchenPDF S. 7 |
| 8.5 | Schmutzfänger G 3/8 PN50 | 499042 | Im Shop suchenPDF S. 7 |
9. Druckwächter
2 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.1 | Druckwächter Typ DSB 146 F931 1 - 10 bar | 23005024042 | Im Shop suchenPDF S. 7 |
| 9.2 | Anschlusskabel 3 x 1, 1700 mm lang | 21240413012 | Im Shop suchenPDF S. 7 |

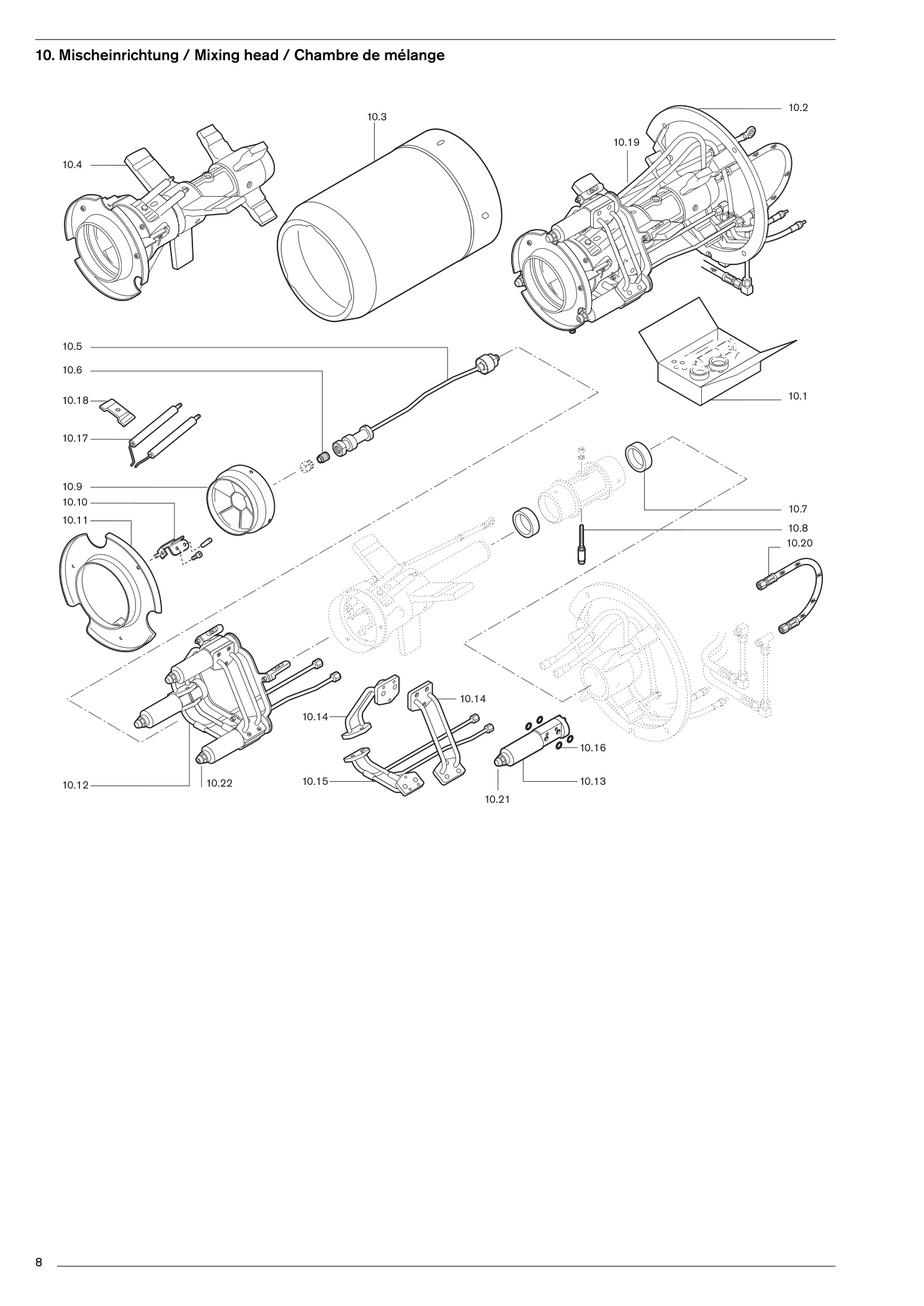

10. Mischeinrichtung / Mixing head / Chambre de mélange
65 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 10.1 | Verschleißteile-Set | 21030400012 | Im Shop suchenPDF S. 9 |
| 10.2 | Mischeinrichtung RL30/2-A-3LN | 21130414102 | Im Shop suchenPDF S. 9 |
| 10.2 | Mischeinrichtung RL30/2-A-3LNRL50/1-B-3LN | 21050414152 | Im Shop suchenPDF S. 9 |
| 10.3 | Flammrohr komplett M30/2-4a | 21130414072 | Im Shop suchenPDF S. 9 |
| 10.3 | Flammrohr komplett M30/2-4aM40/2-4a | 21140514042 | Im Shop suchenPDF S. 9 |
| 10.3 | Flammrohr komplett M30/2-4aM50/1-4a | 21050414132 | Im Shop suchenPDF S. 9 |
| 10.4 | Mittenluftabdeckung komplettRL30/2-A-3LN | 21130414112 | Im Shop suchenPDF S. 9 |
| 10.4 | Mittenluftabdeckung komplettRL40/2-A-3LN, RL50/1-B-3LN | 21050414172 | Im Shop suchenPDF S. 9 |
| 10.5 | Düsenstockeinheit primär | 21050410142 | Im Shop suchenPDF S. 9 |
| 10.6 | Düsenabschlussventil RL30-50, 3LN | 640708 | Im Shop suchenPDF S. 9 |
| 10.7 | Axialgleitlager 54 x 40 x 14 | 21050414217 | Im Shop suchenPDF S. 9 |
| 10.8 | Führungsgleitlager 9 x 3,9 x 17,5 Gr. 30-50 | 21050414177 | Im Shop suchenPDF S. 9 |
| 10.8 | a Schraube M 4 x 65 | 402127 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 10.9 | Stauscheibe komplett primär105 x 33 Gr. 30 | 21130414082 | Im Shop suchenPDF S. 9 |
| 10.9 | Stauscheibe komplett primär115 x 33 Gr. 40/50 | 21050414142 | Im Shop suchenPDF S. 9 |
| 10.10 | Stauscheibenhalter RL30/2-A-3LN | 21130414212 | Im Shop suchenPDF S. 9 |
| 10.10 | Stauscheibenhalter RL30/2-A-3LNRL40/2a-RL50/1-B | 21050414262 | Im Shop suchenPDF S. 9 |
| 10.11 | Stauscheibe sekundär 190 x 107 Gr. 30 | 21130414207 | Im Shop suchenPDF S. 9 |
| 10.11 | Stauscheibe sekundär 190 x 107 Gr. 30210 x 110 Gr.40/50 | 21050414247 | Im Shop suchenPDF S. 9 |
| 10.12 | Düsenstockeinheit komplett sekundär Gr. 30 | 21130410042 | Im Shop suchenPDF S. 9 |
| 10.12 | Düsenstockeinheit komplett sekundär Gr. 30Gr. 40 | 21140510032 | Im Shop suchenPDF S. 9 |
| 10.12 | Düsenstockeinheit komplett sekundär Gr. 30Gr. 50 | 21050410152 | Im Shop suchenPDF S. 9 |
| 10.13 | Düsenkopf HDK30-D | 21130410082 | Im Shop suchenPDF S. 9 |
| 10.14 | Ölverbindungssegment RL30/2-A-3LN | 21130410072 | Im Shop suchenPDF S. 9 |
| 10.14 | Ölverbindungssegment RL30/2-A-3LNRL40/2a-RL50/1-B | 21050410182 | Im Shop suchenPDF S. 9 |
| 10.15 | Ölanschlusssegment VL/RL RL30/2-A-3LN | 21130410062 | Im Shop suchenPDF S. 9 |
| 10.15 | Ölanschlusssegment VL/RL RL30/2-A-3LNRL40/2-A-3LN | 21140510012 | Im Shop suchenPDF S. 9 |
| 10.15 | Ölanschlusssegment VL/RL RL30/2-A-3LNRL50/1-B-3LN | 21050410172 | Im Shop suchenPDF S. 9 |
| 10.16 | O-Ring 8 x 2,5 -N-FPM 80 DIN 3771 | 445524 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 10.17 | Zündelektrode links | 21130414237 | Im Shop suchenPDF S. 9 |
| 10.17 | Zündelektrode linksrechts | 21130414247 | Im Shop suchenPDF S. 9 |
| 10.18 | Halteblech für Zündelektrode | 21050414237 | Im Shop suchenPDF S. 9 |
| 10.19 | Zündkabel komplett | 21130411022 | Im Shop suchenPDF S. 9 |
| 10.20 | Druckschlauch DN 4, 380 lg | 491239 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat SteinenTyp S - 60° Vollstrahl 0,60 | 612201 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen0,65 | 612250 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen0,75 | 612203 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen0,85 | 612206 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen1,00 | 612207 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen1,10 | 612208 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen1,25 | 612210 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen1,35 | 612211 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen1,50 | 612212 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen1,65 | 612213 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen1,75 | 612214 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen2,00 | 612216 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen2,25 | 612217 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen2,50 | 612251 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen2,75 | 612218 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen3,00 | 612219 | Im Shop suchenPDF S. 9 |
| 10.21 | Düsen Fabrikat Steinen3,50 | 612220 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 20 | 602778 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 20Größe in kg/h bei 30 bar 25 | 602779 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 2030 | 602780 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 2035 | 602781 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 2040 | 602782 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 2045 | 602783 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 2050 | 602784 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 2055 | 602785 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 2060 | 602786 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 2065 | 602787 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 2070 | 602788 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 2080 | 602789 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 2090 | 602790 | Im Shop suchenPDF S. 9 |
| 10.22 | Typ K3 S1 30° Fluidics 20 | 100602 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |

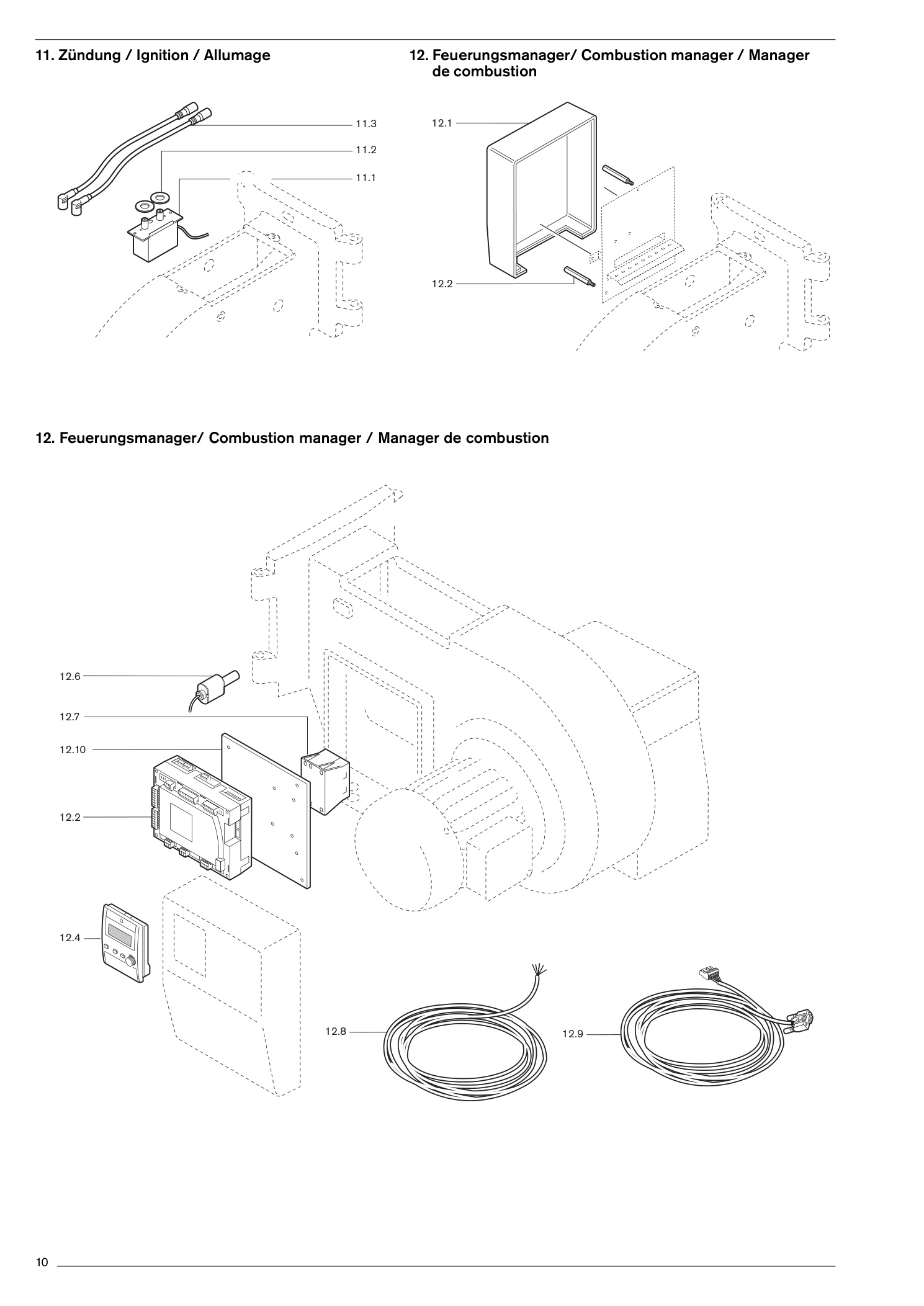

11. Zündung / Ignition / Allumage 12. Feuerungsmanager/ Combustion manager / Manager
3 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 11.1 | Zündgerät Typ W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 11 |
| 11.2 | Dichtring 44 x 18 x 4 für Zündgerät W-ZG02 | 21116311027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 11.3 | Zündkabel 850 mm | 21130411022 | Im Shop suchenPDF S. 11 |
12. Feuerungsmanager
12 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 12.1 | Abdeckhaube Gr. 30-50 | 21730612012 | Im Shop suchenPDF S. 11 |
| 12.2 | Stehbolzen M5 x | 128211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 12.3 | FeuerungsmanagerW-FM | 100230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 12.3 | FeuerungsmanagerW-FM | 100230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 12.3 | FeuerungsmanagerW-FM | 200230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 12.4 | Anzeige und Bedieneinheit (ABE)für W-FM 100/ | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 12.5 | O2-Modul für W-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 12.6 | Flammfühler QRA73.A27 | 600643 | Im Shop suchenPDF S. 11 |
| 12.7 | Trafo für W-FM 100/ | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 12.8 | Kabel für ABE (Meterware) | 743192 | Im Shop suchenPDF S. 11 |
| 12.9 | Steckerkabel ABE extern, 4 m | 21770612192 | Im Shop suchenPDF S. 11 |
| 12.10 | Montageplatte Gr. 30-50 | 21730417032 | Im Shop suchenPDF S. 11 |
