Weishaupt Brenner RGL 70/3-A RGL 70/4-A Ausf. ZM-NR
Dokument 83221480. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

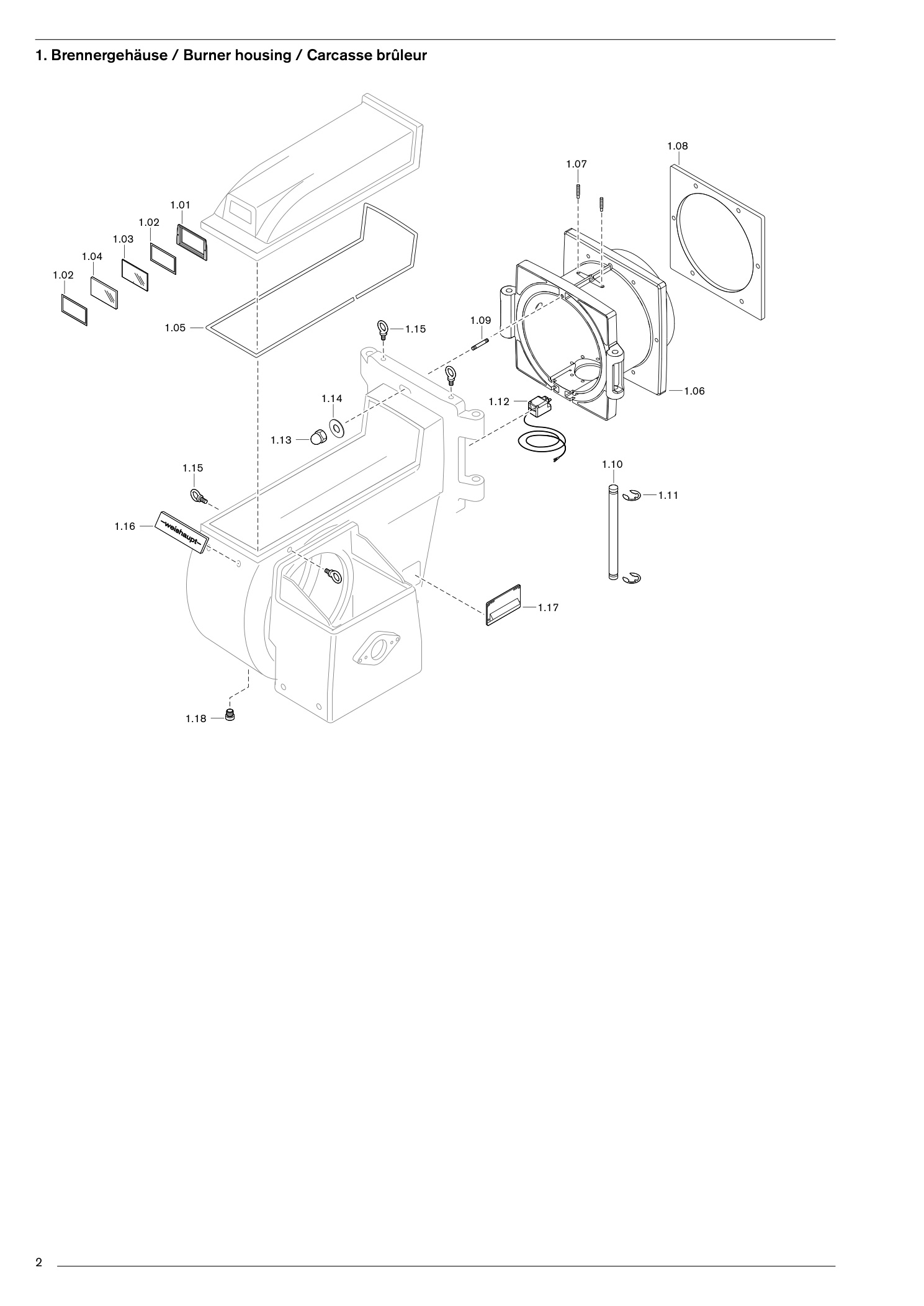

1. Brennergehäuse / Burner housing
18 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schauglasrahmen | 17530501087 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.02 | Dichtung 86,25 x 166,25 | 17530501417 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.03 | Farbglas blau 2 x 85 x | 165270 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.04 | Schauglas 165 x 85 | 27070601582 | Im Shop suchenPDF S. 3 |
| 1.05 | Profilgummi 12 x 12 x 6 schwarz | 756036 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.06 | Schwenkflansch | 21770601017 | Im Shop suchenPDF S. 3 |
| 1.07 | Klemmschraube M12 x 64 | 21770614027 | Im Shop suchenPDF S. 3 |
| 1.08 | Flanschdichtung | 21170601017 | Im Shop suchenPDF S. 3 |
| 1.09 | Stiftschraube M16 Fo x 90 DIN | 939421 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.10 | Schwenkbolzen 25 x | 506181 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.11 | Sicherungsscheibe 19 DIN 6799 | 431618 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.12 | Endschalter | 21130401062 | Im Shop suchenPDF S. 3 |
| 1.13 | Hutmutter M16 DIN 1587 | 21551401047 | Im Shop suchenPDF S. 3 |
| 1.14 | Scheibe 17 x 50 | 18127401207 | Im Shop suchenPDF S. 3 |
| 1.15 | Ringschraube M12 DIN | 580405 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.16 | Firmenschild 68 x | 295181 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.17 | Kabeleinführung W-FM komplett | 21170401022 | Im Shop suchenPDF S. 3 |
| 1.18 | Stopfen GPN 300 V 9 rot | 446035 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |

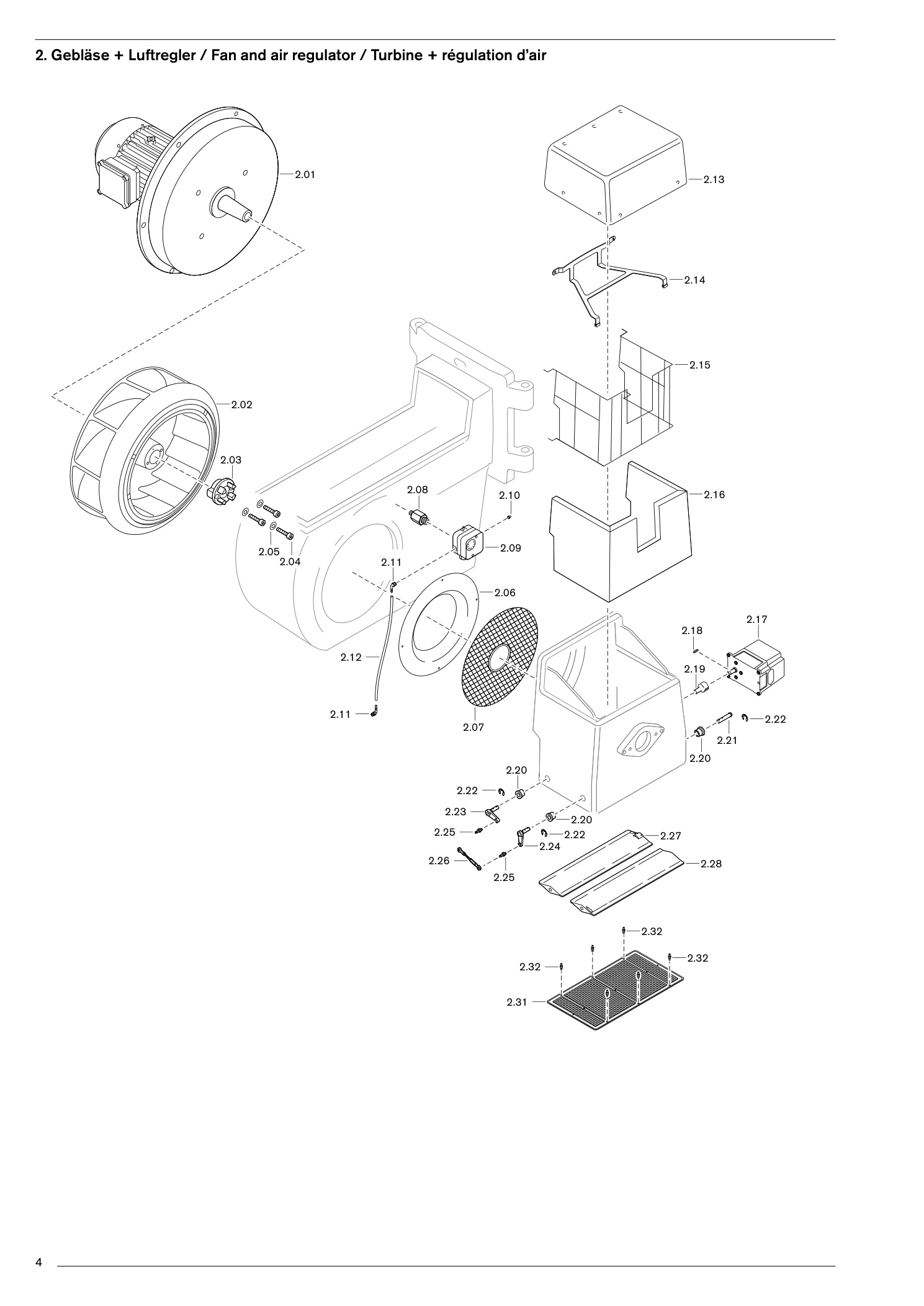

2. Gebläse + Luftregler / Fan and air regulator / Turbine +
33 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | MotorW-D160/240-2/22K0 380-415V 50Hz, | 21871507010 | Im Shop suchenPDF S. 5 |
| 2.01 | MotorW-D160/240-2/28K0 400V 55 Hz, | 21870607050 | Im Shop suchenPDF S. 5 |
| 2.02 | Gebläserad 590 x 160 blau | 21170408112 | Im Shop suchenPDF S. 5 |
| 2.03 | Klauenkupplung | 21170409017 | Im Shop suchenPDF S. 5 |
| 2.04 | Schraube M 8 x 40 DIN 912 8.8 | 402503 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.05 | Sicherungsscheibe S 8 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.06 | Einlaufdüse 570 x 386 x 75 50Hz | 21170402177 | Im Shop suchenPDF S. 5 |
| 2.07 | Ansauggitter 68 x | 570211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.08 | Einschraubstutzen M10 x G 1/4 x 42 | 25110324017 | Im Shop suchenPDF S. 5 |
| 2.09 | Druckwächter LGW50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 5 |
| 2.10 | Kappe 4,8 x 12,5 | 446011 | Im Shop suchenPDF S. 5 |
| 2.11 | Einschraubstutzen R 1/8 | 453003 | Im Shop suchenPDF S. 5 |
| 2.12 | Schlauch 4,0 x 1,75 schwarz | 750426 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.13 | Abdeckhaube mit Auskleidung | 21170402122 | Im Shop suchenPDF S. 5 |
| 2.14 | Haltebügel | 21770402162 | Im Shop suchenPDF S. 5 |
| 2.15 | Haltegitter | 21170402012 | Im Shop suchenPDF S. 5 |
| 2.16 | Auskleidung Pur-Weichsch. 296 x 30 x 1240 | 18127402307 | Im Shop suchenPDF S. 5 |
| 2.17 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 5 |
| 2.18 | Paßfeder 5 x 3 x 28 DIN 6885 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.19 | Kupplung SQM 48 D14 x D20 | 21770402127 | Im Shop suchenPDF S. 5 |
| 2.20 | Lagerbuchse komplett | 21150402302 | Im Shop suchenPDF S. 5 |
| 2.21 | Luftklappenwelle 12 x 65 | 21170402162 | Im Shop suchenPDF S. 5 |
| 2.22 | Sicherungsring DIN 471 A 12 x 1,0 | 435405 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.23 | 12 x 77 x 10 DEG | 21060404042 | Im Shop suchenPDF S. 5 |
| 2.24 | 12 x 77 x 10 DEG | 21060404022 | Im Shop suchenPDF S. 5 |
| 2.25 | Gelenkbolzen M6/M8 x 1 x 32 | 11057402047 | Im Shop suchenPDF S. 5 |
| 2.26 | Regelgestänge M6 x 131 mm | 21070404022 | Im Shop suchenPDF S. 5 |
| 2.27 | Luftklappe Antrieb W-FM | 21770402137 | Im Shop suchenPDF S. 5 |
| 2.28 | Luftklappe W-FM | 21770402147 | Im Shop suchenPDF S. 5 |
| 2.29 | Frequenzumrichter RGL 70/4-A | 31000200572 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.30 | Bremswiderstand RGL 70/4-A | 795790 | Im Shop suchenPDF S. 5 |
| 2.31 | Schutzgitter | 21070402332 | Im Shop suchenPDF S. 5 |
| 2.32 | Bundbolzen M6 x 34,5 | 21070402307 | Im Shop suchenPDF S. 5 |

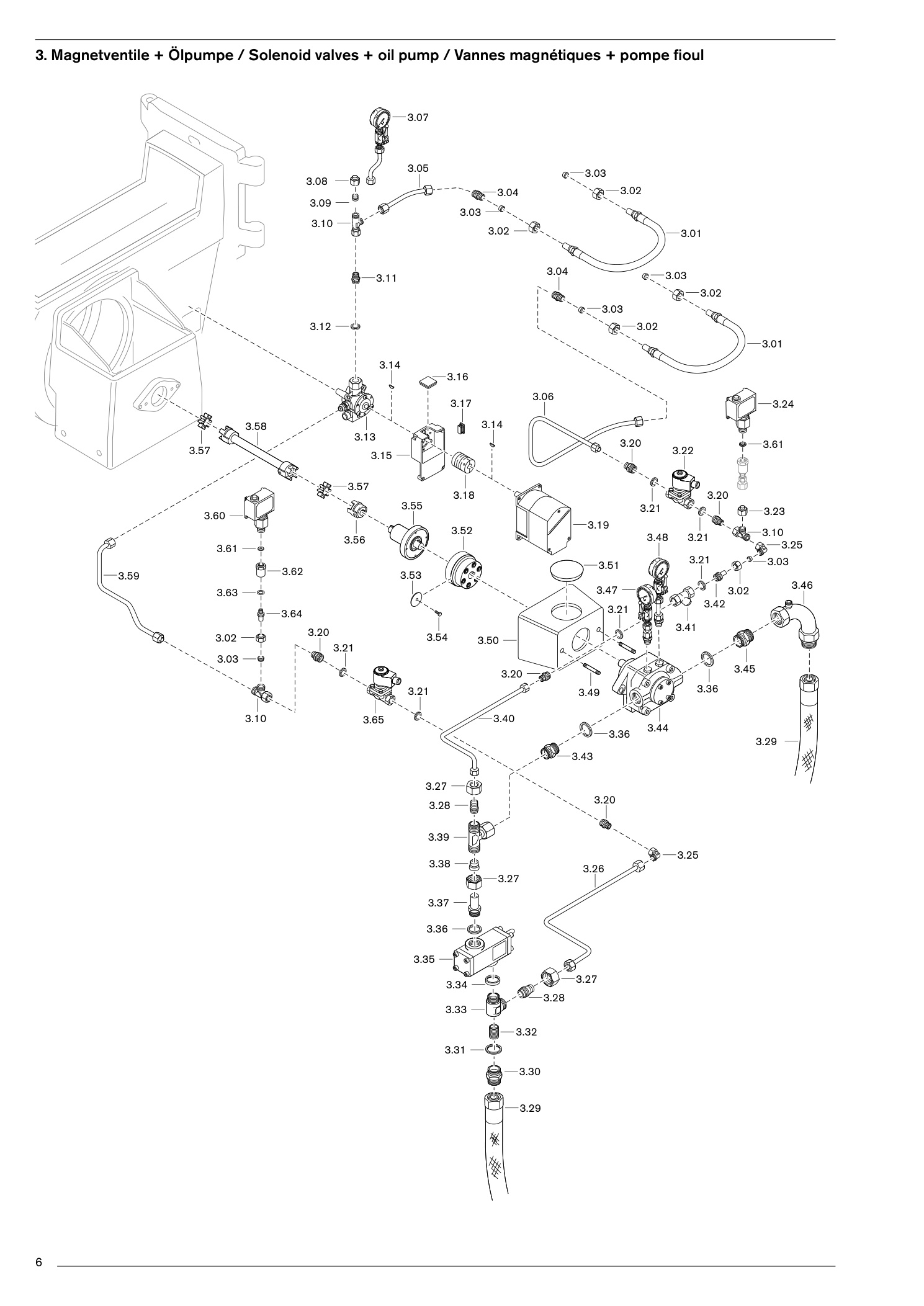

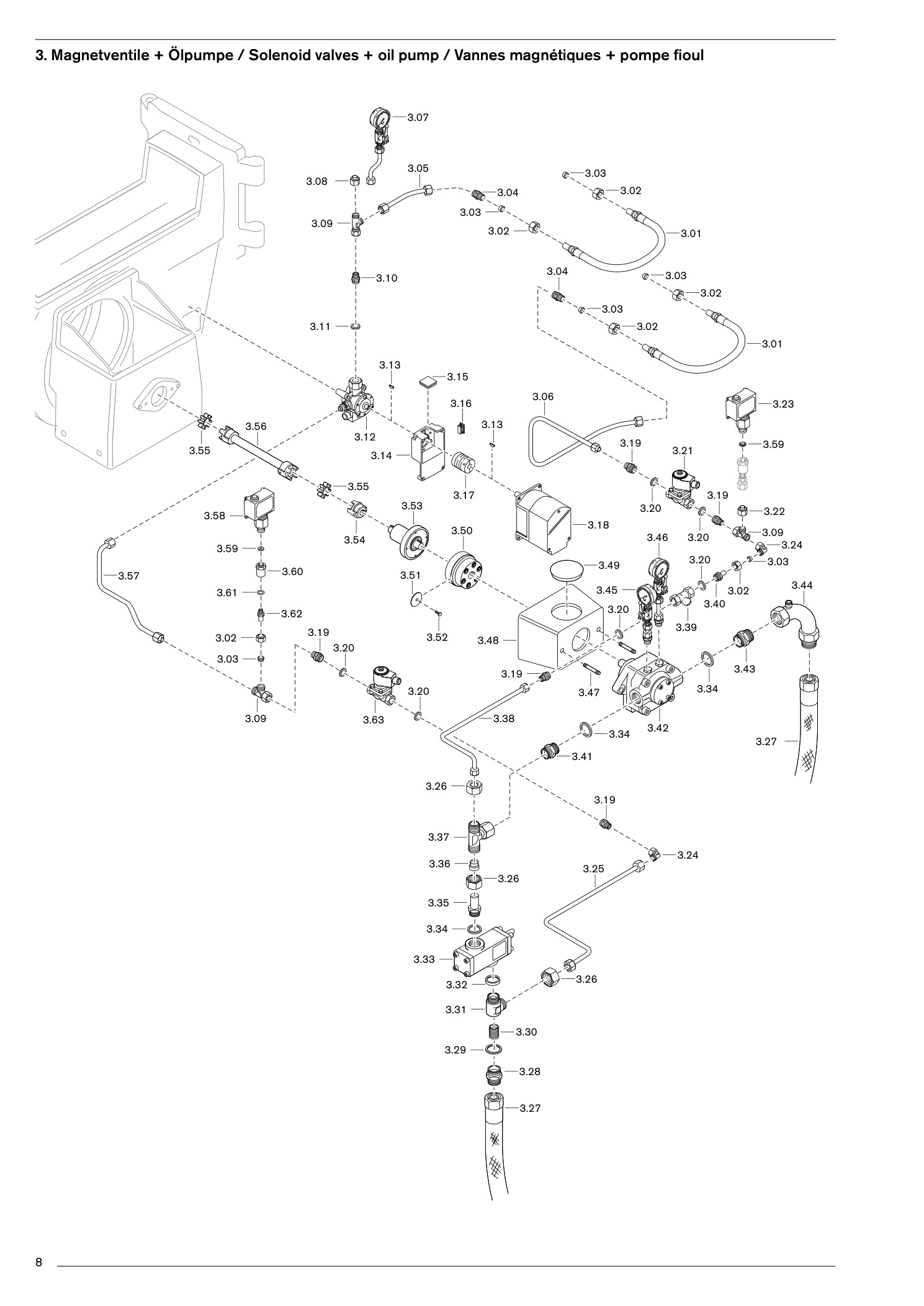

3. Magnetventile + Ölpumpe
64 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Druckschlauch DN 12 520lg, Edelstahl | 11155200572 | Im Shop suchenPDF S. 7 |
| 3.02 | Überwurfmutter X M 15-L | 452802 | Im Shop suchenPDF S. 7 |
| 3.03 | Schneidring 24-VRM-L15-ST | 452414 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.04 | Verschraubung XG 15-L | 452025 | Im Shop suchenPDF S. 7 |
| 3.05 | Ölleitung 15 x 1,5 Ölregler | 21870406028 | Im Shop suchenPDF S. 7 |
| 3.06 | Ölleitung 15 x 1,5 Magnetventil | 21870606028 | Im Shop suchenPDF S. 7 |
| 3.07 | Manometer 0 bis 40 bar mit Kugelhahn | 21060406012 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.08 | Verschlussbutzen BUZ 12-L mit Mutter | 21140413012 | Im Shop suchenPDF S. 7 |
| 3.09 | Verschraubung EVL 15-PL | 452560 | Im Shop suchenPDF S. 7 |
| 3.10 | Verschraubung XGE 15-LR G 3/8-A CF | 452289 | Im Shop suchenPDF S. 7 |
| 3.11 | Dichtring A 17 x 21 x 1,5 DIN 7603 Cu | 440003 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.12 | Ölmengenregler W-FM | 21170415202 | Im Shop suchenPDF S. 7 |
| 3.13 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.14 | Zwischengehäuse für Ölregler | 21170415272 | Im Shop suchenPDF S. 7 |
| 3.15 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 7 |
| 3.16 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.17 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 7 |
| 3.18 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 7 |
| 3.19 | Verschraubung XGE 15-LR G 1/2-A | 452266 | Im Shop suchenPDF S. 7 |
| 3.20 | Dichtring A 21 x 26 x1,5 DIN 7603 Cu | 440020 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.21 | Magnetventil 321H2522 115V50Hz, 120V60Hz | 604537 | Im Shop suchenPDF S. 7 |
| 3.22 | Verschlussbutzen BUZ 15-L mit Mutter | 21170413012 | Im Shop suchenPDF S. 7 |
| 3.23 | Druckwächter Typ DSB158 F931 0 - 25 bar | 21000013080 | Im Shop suchenPDF S. 7 |
| 3.24 | Verschraubung EVW 15-PL | 452455 | Im Shop suchenPDF S. 7 |
| 3.25 | Ölleitung 15 x 1,5 Magnetventil | 21870606038 | Im Shop suchenPDF S. 7 |
| 3.26 | Überwurfmutter X M 22-L | 452804 | Im Shop suchenPDF S. 7 |
| 3.27 | Ölschlauch DN25 1300lg | 491035 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.28 | Einschraubstutzen M38 x 1,5 x M35 x 1,5 | 18127406037 | Im Shop suchenPDF S. 7 |
| 3.29 | Dichtring 35 x 40 x 2 DIN 7603 Cu | 440030 | Im Shop suchenPDF S. 7 |
| 3.30 | Bundschraube X BSCH G 3/4 A | 450660 | Im Shop suchenPDF S. 7 |
| 3.31 | Gehäuse XDSVW22-LR | 450659 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.32 | Dichtkantring X DKAZ G 3/4 A | 450661 | Im Shop suchenPDF S. 7 |
| 3.33 | Druckregelventil TV4001.1 | 601016 | Im Shop suchenPDF S. 7 |
| 3.34 | Dichtring A 27 X32 X2 DIN 7603 Cu | 440039 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.35 | Einschraubstutzen 22 X G 3/4 A x 48 | 12146406027 | Im Shop suchenPDF S. 7 |
| 3.36 | Schneidring 24-VRM-L22-ST | 452416 | Im Shop suchenPDF S. 7 |
| 3.37 | Verschraubung EVT 22-PL | 452505 | Im Shop suchenPDF S. 7 |
| 3.38 | Ölleitung 15 x 1,5 Pumpe-Schmutzfänger | 21870606018 | Im Shop suchenPDF S. 7 |
| 3.39 | Schmutzfänger G 1/2 PN50 | 499043 | Im Shop suchenPDF S. 7 |
| 3.40 | Einschraubstutzen 15 x G 1/2 x 47 | 18127413027 | Im Shop suchenPDF S. 7 |
| 3.41 | Verschraubung XGE 22-LR G 3/4-A | 452270 | Im Shop suchenPDF S. 7 |
| 3.42 | Pumpe T3C 10-6W RGL70/3-A | 601045 | Im Shop suchenPDF S. 7 |
| 3.42 | Pumpe T3C 10-6W RGL70/3-APumpe T4C 10-6W RGL70/4-A | 601046 | Im Shop suchenPDF S. 7 |
| 3.43 | Einschraubstutzen M38 x 1,5 x G 3/4 | 18127406027 | Im Shop suchenPDF S. 7 |
| 3.44 | Rohrbogen DN25 | 453252 | Im Shop suchenPDF S. 7 |
| 3.45 | Manometer 0 bis 40 bar mit Verschraubung | 11000282022 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.46 | Manometer -1 bis +9 bar mit Verschraubung | 12136485030 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.47 | Stiftschraube M10Fo x 160 DIN | 835421 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.48 | Pumpenflansch | 19620706017 | Im Shop suchenPDF S. 7 |
| 3.49 | Verschlussstopfen | 25630606027 | Im Shop suchenPDF S. 7 |
| 3.50 | Magnetkupplung WMK30 | 21830409052 | Im Shop suchenPDF S. 9 |
| 3.51 | Haltescheibe 35 x 6 x 1,5 | 15590709037 | Im Shop suchenPDF S. 9 |
| 3.52 | Schraube M 5 x 16 DIN | 963404 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.53 | Lagerflansch | 19620709012 | Im Shop suchenPDF S. 9 |
| 3.54 | Pumpenkupplung | 18127409032 | Im Shop suchenPDF S. 9 |
| 3.55 | Zahnkranz | 12126409037 | Im Shop suchenPDF S. 9 |
| 3.56 | Kupplungsmittelstück 394 mm | 21870409012 | Im Shop suchenPDF S. 9 |
| 3.57 | Ölleitung 15 x 1,5 Ölregler-Druckwächter | 21170606048 | Im Shop suchenPDF S. 9 |
| 3.58 | Druckwächter Typ DSB146 F931 1 - 10 bar | 21000013070 | Im Shop suchenPDF S. 9 |
| 3.59 | Dichtring C 6,2 x 17,5 x 2 DIN16258 Cu | 440007 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.60 | Einschraubstutzen G1/4I x G1/2I x 40 | 29050413037 | Im Shop suchenPDF S. 9 |
| 3.61 | Dichtring A 13,5 x 17 x 1,5 DIN 7603 Cu | 440010 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 3.62 | Einschraubstutzen 15 x G 1/4 x 42 | 18127413017 | Im Shop suchenPDF S. 9 |
| 3.63 | Magnetventil 121G2520 115V50Hz, 120V60Hz | 604525 | Im Shop suchenPDF S. 9 |

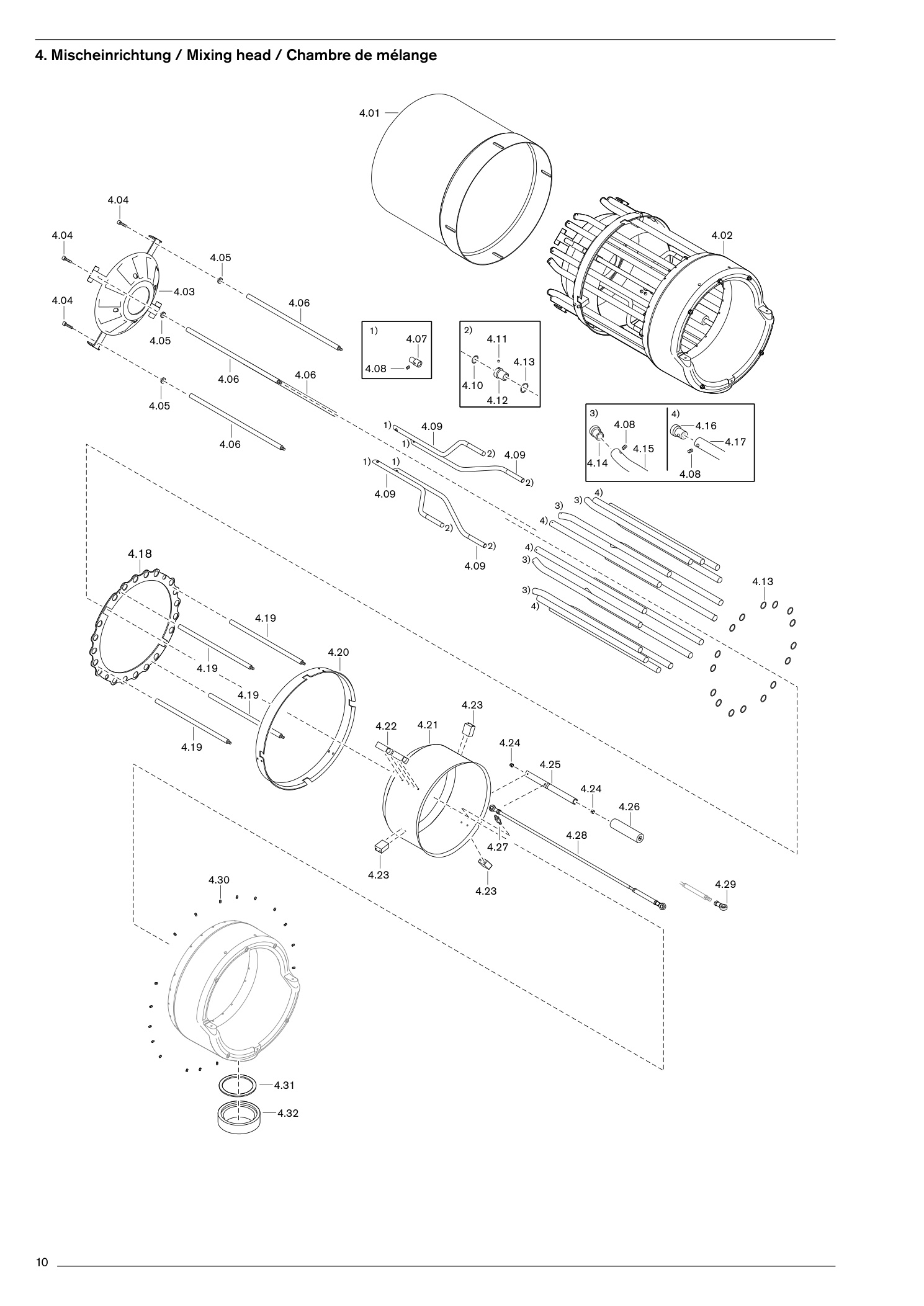

4. Mischeinrichtung / Mixing head / Chambre de mélange
32 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Flammrohr | 27770614512 | Im Shop suchenPDF S. 11 |
| 4.02 | Mischgehäuse komplett | 21770614022 | Im Shop suchenPDF S. 11 |
| 4.03 | Stauscheibe H1 | 27770614812 | Im Shop suchenPDF S. 11 |
| 4.04 | Schraube M 6 x 40 DIN | 912217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.05 | Dichtring 6,5 x 12 x 1,5 DIN EN 1514-1 | 441048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.06 | Stehbolzen M10 x 463,5 | 27770614537 | Im Shop suchenPDF S. 11 |
| 4.07 | Düse d=7 mm für Rohr D=15 mm | 27770614737 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.08 | Gewindestift M 6 x 8 DIN | 913420 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.09 | Düsenrohr 15 x 1,5 etagiert | 27770614727 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.10 | O-Ring 15 x 2 -N-FPM 80 DIN 3771 | 445030 | Im Shop suchenPDF S. 11 |
| 4.11 | Gewindestift M 6 x 8 DIN | 913420 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.12 | Reduzierring ø 22 - ø 15 | 27770614757 | Im Shop suchenPDF S. 11 |
| 4.13 | O-Ring 22 x 2 -N-FPM 80 DIN 3771 | 445031 | Im Shop suchenPDF S. 11 |
| 4.14 | Düse d=16 mm für Rohr D=22 mm | 17730514347 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.15 | Düsenrohr 22 x 1,5 20° gebogen | 27770614777 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.16 | Düse d=13 mm für Rohr D=22 mm | 19120714167 | Im Shop suchenPDF S. 11 |
| 4.17 | Düsenrohr 22 x 1,5 x | 545277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.18 | Lochring ø 457 x 374 x 3 | 27770614577 | Im Shop suchenPDF S. 11 |
| 4.19 | Stehbolzen M10 x | 342277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.20 | Hülse 456 x 467 x 45 | 27770614697 | Im Shop suchenPDF S. 11 |
| 4.21 | Regulierhülse | 27770614672 | Im Shop suchenPDF S. 11 |
| 4.22 | Fixierstück 30 x 25 x 45 | 27770614312 | Im Shop suchenPDF S. 11 |
| 4.23 | 32 x 20 x 40 | 27770614707 | Im Shop suchenPDF S. 11 |
| 4.24 | Gleitfolie 0,75 dick NSR 1619-15 | 460050 | Im Shop suchenPDF S. 11 |
| 4.25 | Lagerhülse 34,5 x 25 x | 235277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.26 | Schutzhülse 35 x | 135277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.27 | Gelenkbolzen M8 x 1 / M6 x 55 | 27770614717 | Im Shop suchenPDF S. 11 |
| 4.28 | Antriebsgestänge M8/785 | 845217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.29 | Gelenkkopf GISW 8K | 499276 | Im Shop suchenPDF S. 11 |
| 4.30 | Gewindestift M 6 x 12 DIN | 913420 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.31 | Dichtring 110 x 129 x 2 Tesnit BA-U blau | 27770514047 | Im Shop suchenPDF S. 11 |
| 4.32 | Zwischenring | 21770614037 | Im Shop suchenPDF S. 11 |

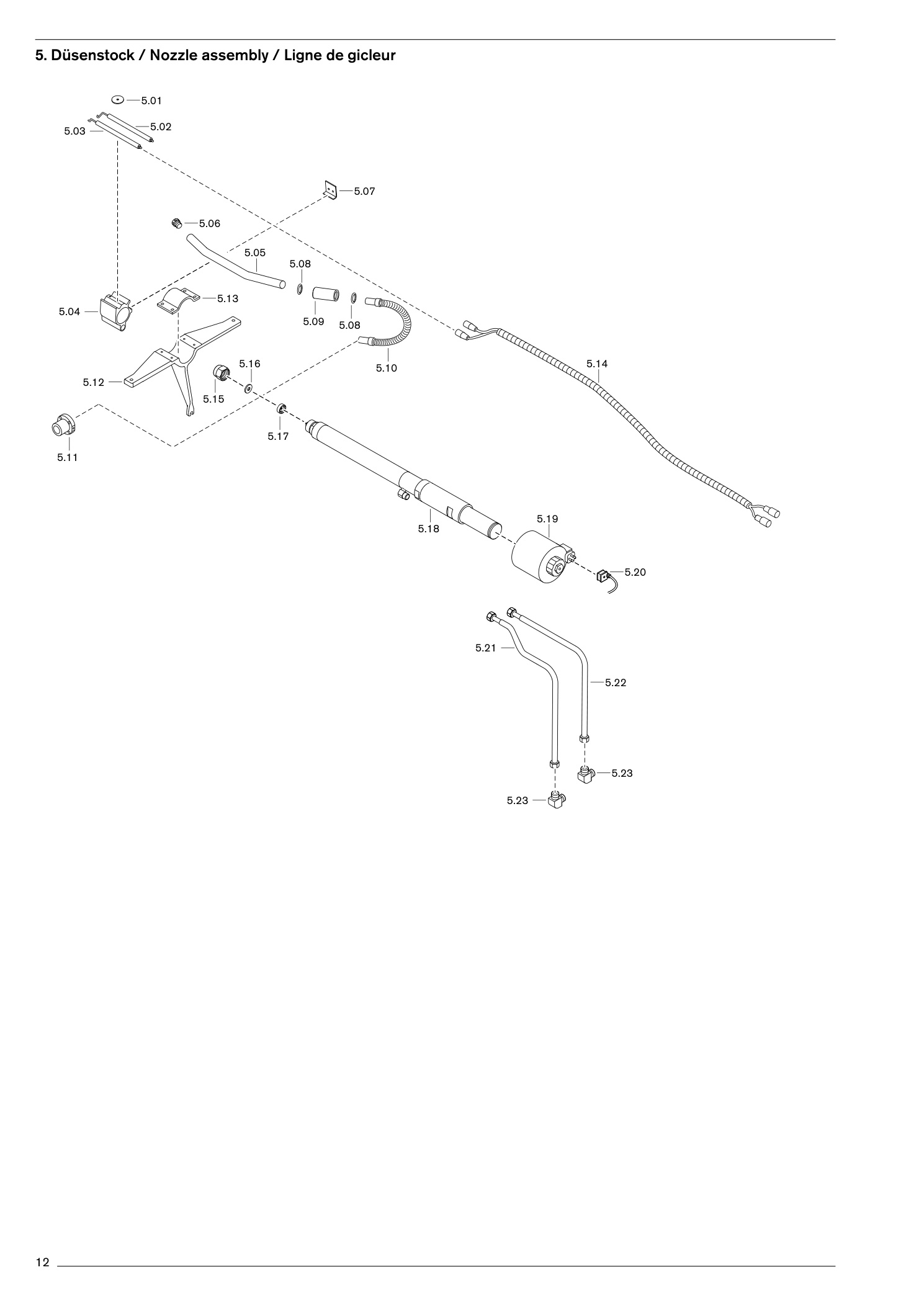

5. Düsenstock
32 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung

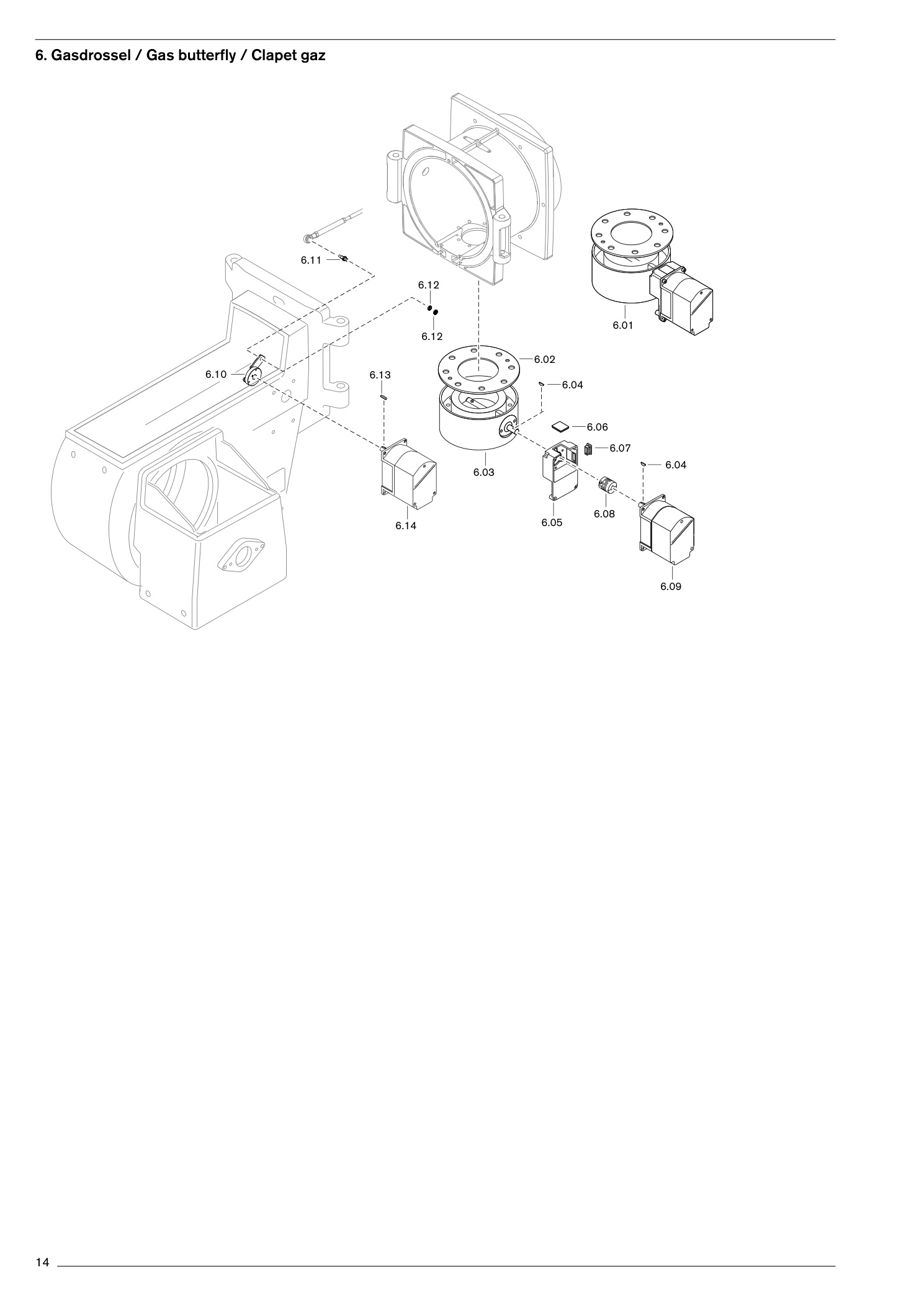

6. Gasdrossel / Gas butterfly / Clapet gaz
14 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | Gasdrossel DN100 W-FM komplett | 21760525020 | Im Shop suchenPDF S. 15 |
| 6.02 | Dichtung 110 x 220 x 2 Tesnit BA-U blau | 17720500037 | Im Shop suchenPDF S. 15 |
| 6.03 | Gasdrossel DN100 W-FM | 25060525012 | Im Shop suchenPDF S. 15 |
| 6.04 | Scheibenfeder 3 x 3,7 DIN 6888 C45K | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.05 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 15 |
| 6.06 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 15 |
| 6.07 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.08 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 15 |
| 6.09 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 15 |
| 6.10 | Antriebshebel komplett | 21770615022 | Im Shop suchenPDF S. 15 |
| 6.11 | Gelenkbolzen SW13 X 35 | 18127402357 | Im Shop suchenPDF S. 15 |
| 6.12 | Sechskantmutter M 8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.13 | Paßfeder 5 x 3 x 28 DIN 6885 C45K | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.14 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 15 |

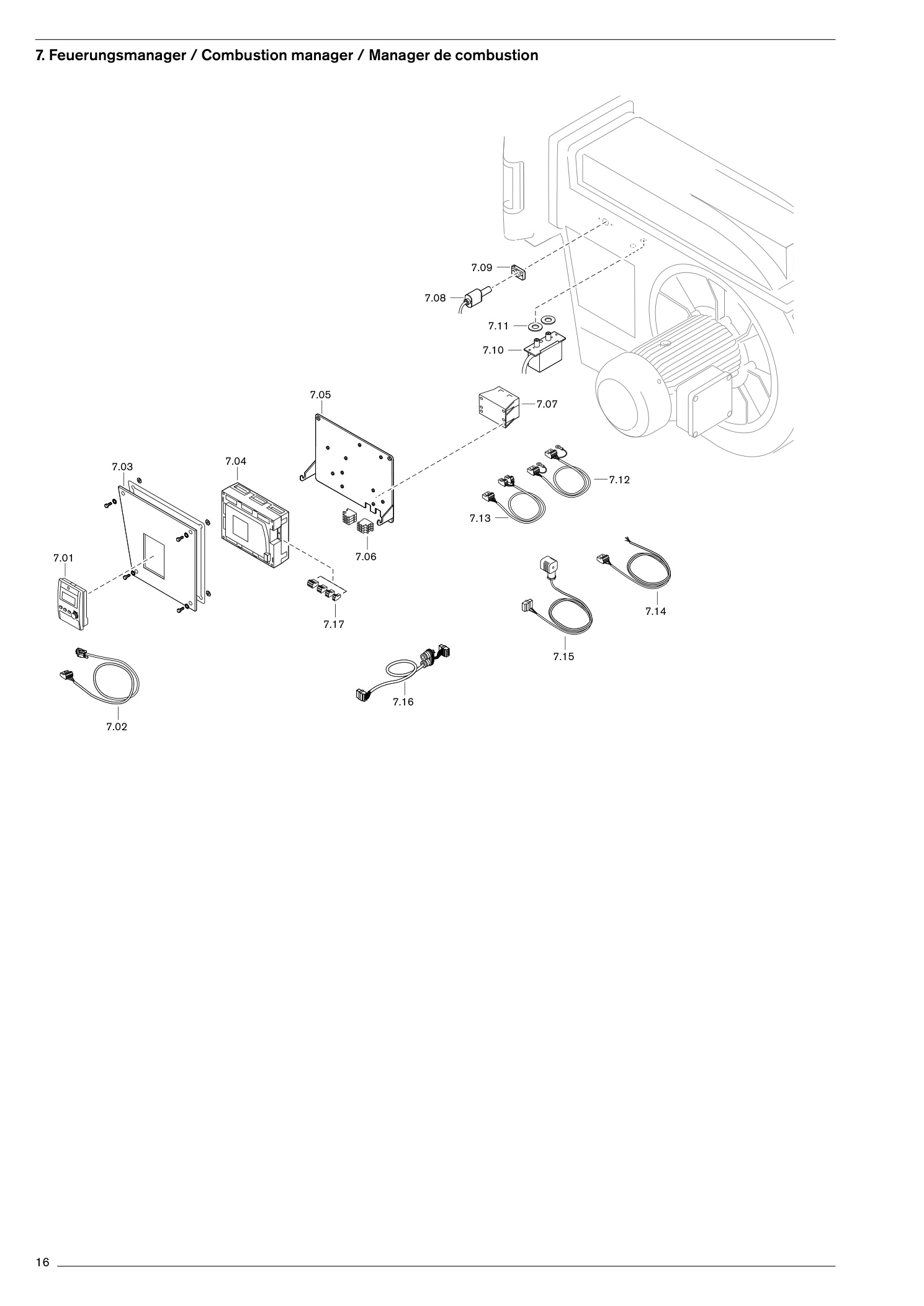

7. Feuerungsmanager / Combustion manager / Manager de combustion
64 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 17 |
| 7.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 17 |
| 7.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, KRO, SLO) | 600441 | Im Shop suchenPDF S. 17 |
| 7.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, BG, RO, D, TR) | 600442 | Im Shop suchenPDF S. 17 |
| 7.01 | ABE für W-FM 100/200Chinesisch | 27070612052 | Im Shop suchenPDF S. 17 |
| 7.02 | Steckerkabel W-FM...ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 17 |
| 7.02 | Steckerkabel W-FM...ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 17 |
| 7.02 | Steckerkabel W-FM...ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.02 | Steckerkabel W-FM...ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 17 |
| 7.03 | Abdeckplatte komplettfür W-FM ABE eingeb. | 21170401102 | Im Shop suchenPDF S. 17 |
| 7.03 | Abdeckplatte komplettfür W-FM ABE extern | 18127417022 | Im Shop suchenPDF S. 17 |
| 7.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 17 |
| 7.04 | Feuerungsmanager 230V; 50/60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 17 |
| 7.04 | Feuerungsmanager 230V; 50/60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.05 | Montageplatte für W-FM | 21760517012 | Im Shop suchenPDF S. 17 |
| 7.06 | Schutzleiterklemme DFK 4 PE Phoenix | 735208 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.07 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.08 | Flammenfühler QRI 2B2.B180B | 600652 | Im Shop suchenPDF S. 17 |
| 7.09 | Flansch für Flammenfühler QRI | 21770612097 | Im Shop suchenPDF S. 17 |
| 7.10 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 17 |
| 7.11 | Dichtring 44 x 18 x 4 für Zündgerät W-ZG02 | 21116311027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.12 | Steckerkabel W-FM Trafo 12-0-12V | 21770612022 | Im Shop suchenPDF S. 17 |
| 7.13 | Steckerkabel W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 17 |
| 7.14 | SteckerkabelW-FM zu Magnetventil | 21770612072 | Im Shop suchenPDF S. 17 |
| 7.14 | SteckerkabelW-FM mit Gleichrichter | 21811412012 | Im Shop suchenPDF S. 17 |
| 7.15 | Steckerkabel ÖldruckwächterW-FM DSA 46 (max) | 21170612032 | Im Shop suchenPDF S. 17 |
| 7.15 | Steckerkabel ÖldruckwächterW-FM DSA 58 (min) | 21170612042 | Im Shop suchenPDF S. 17 |
| 7.16 | SteckerkabelW-FM zu SQM... Luftregl. | 21770612112 | Im Shop suchenPDF S. 17 |
| 7.16 | SteckerkabelSQM4... zu SQM4... 1400 mm | 21770612172 | Im Shop suchenPDF S. 17 |
| 7.16 | SteckerkabelSteckerkabel SQM4... zu SQM4... 700 mm | 21770612132 | Im Shop suchenPDF S. 17 |
| 7.16 | SteckerkabelSteckerkabel SQM4... zu SQM4... 800 mm | 21770612142 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX10.02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 17 |
| 7.17 | W-FM SteckerX73 Frequenzumformer | 716336 | Im Shop suchenPDF S. 17 |

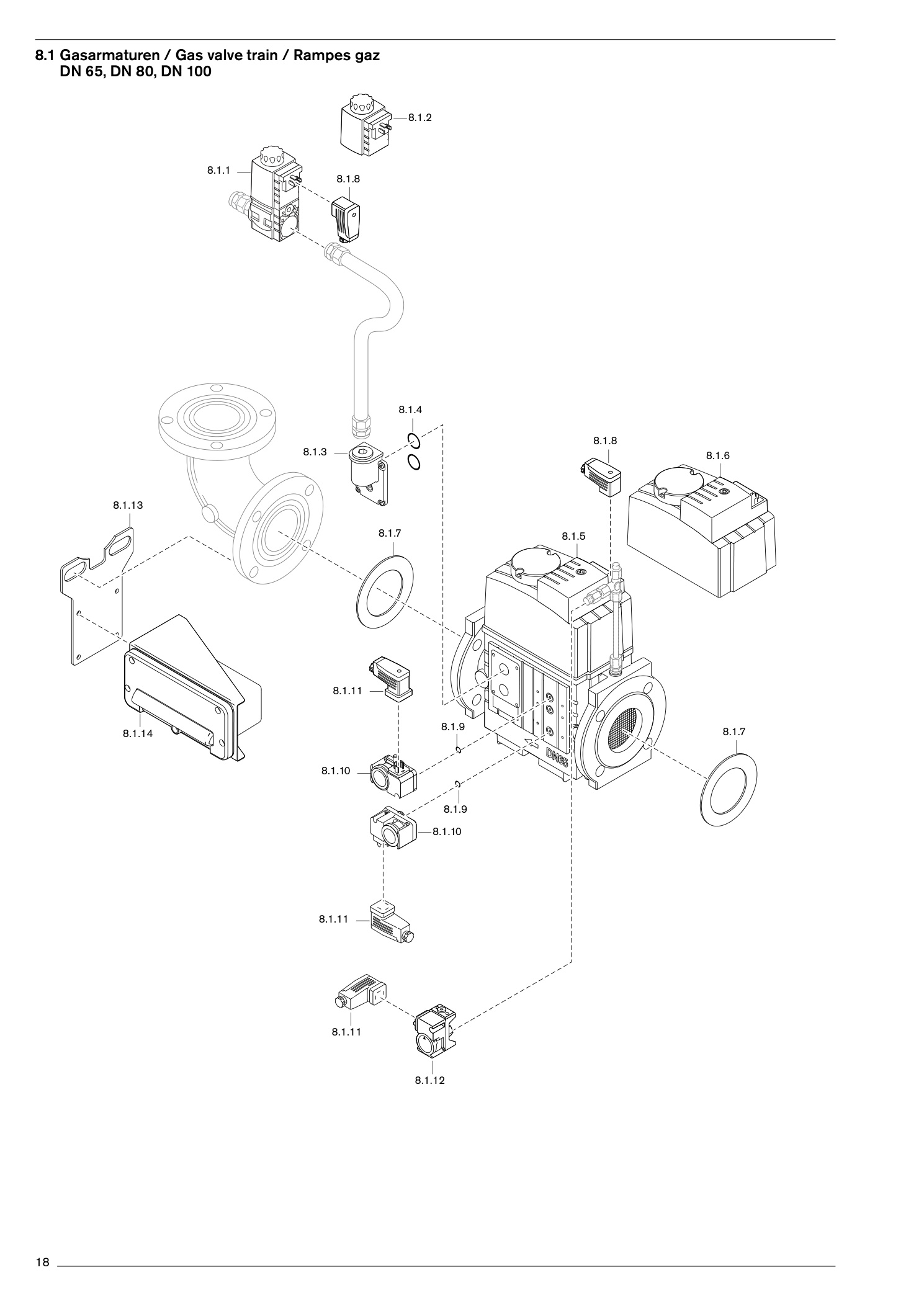

8. Sachgruppe 8
51 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.1.1 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 19 |
| 8.1.2 | Magnetspule SV-D 507; 230V IP65 Nr. 20 | 605274 | Im Shop suchenPDF S. 19 |
| 8.1.3 | Zündgasflansch G3/4" | 625032 | Im Shop suchenPDF S. 19 |
| 8.1.4 | O-Ring 27 x 1,5 | 445517 | Im Shop suchenPDF S. 19 |
| 8.1.5 | MagnetventilDMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 19 |
| 8.1.5 | MagnetventilDMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 19 |
| 8.1.5 | MagnetventilDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 19 |
| 8.1.6 | Magnet kompl.5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 19 |
| 8.1.6 | Magnet kompl.5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 19 |
| 8.1.6 | Magnet kompl.5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 19 |
| 8.1.7 | Dichtring77 x 127 x 2 (DN 65) | 441861 | Im Shop suchenPDF S. 19 |
| 8.1.7 | Dichtring90 x 142 x 2 (DN 80) | 441044 | Im Shop suchenPDF S. 19 |
| 8.1.7 | Dichtring115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 19 |
| 8.1.8 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 19 |
| 8.1.9 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.1.10 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 19 |
| 8.1.10 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 19 |
| 8.1.10 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 19 |
| 8.1.11 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 19 |
| 8.1.12 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 19 |
| 8.1.12 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 19 |
| 8.1.12 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 19 |
| 8.1.13 | Montageplattefür Klemmk. DN 65 | 21770426187 | Im Shop suchenPDF S. 19 |
| 8.1.13 | Montageplattefür Klemmk. DN 80 - DN | 100217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 8.1.14 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 19 |
| 8.1.14 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 19 |
| 8.1.15 | Leitplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |

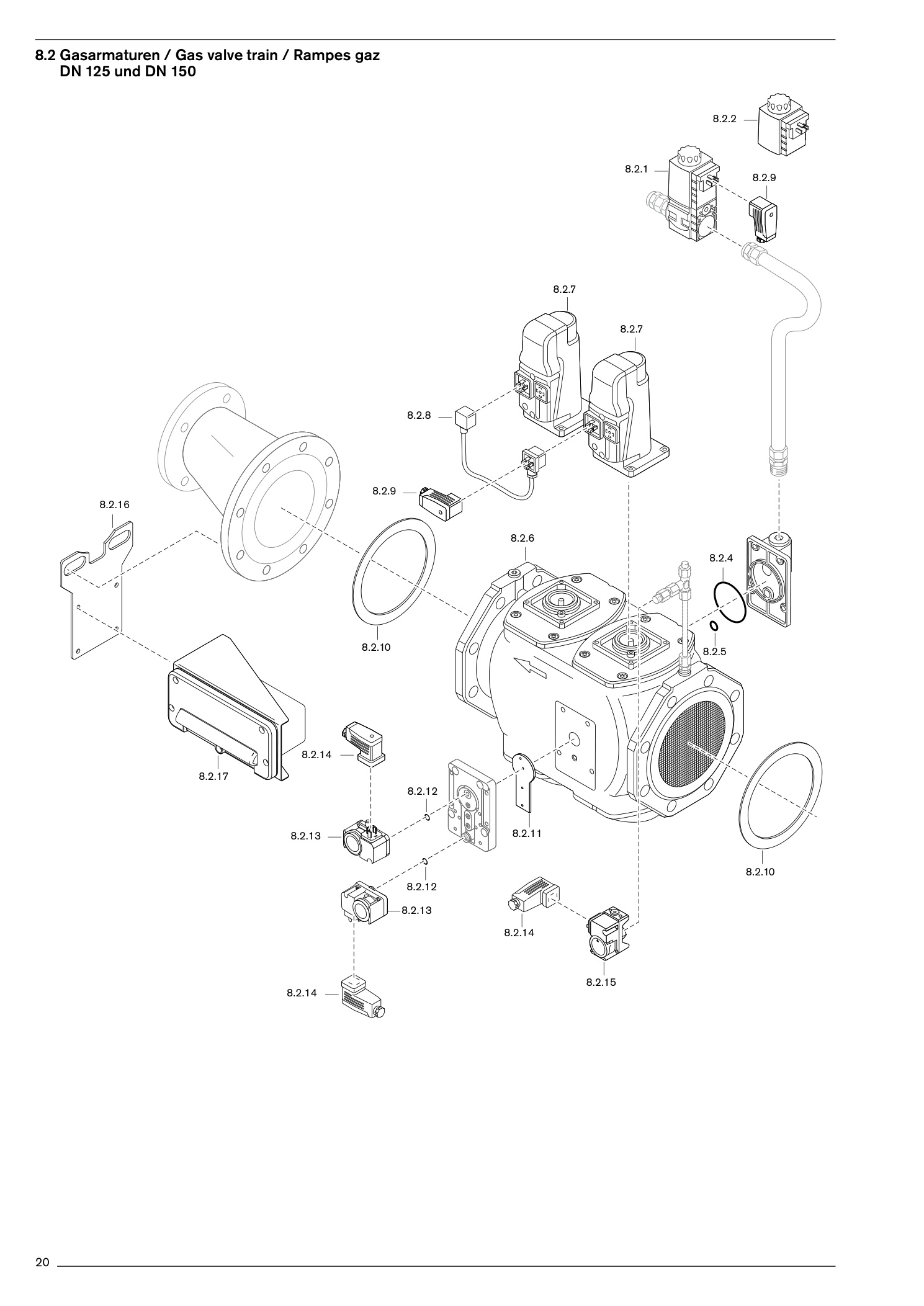

| 8.2.1 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 21 |
| 8.2.2 | Magnetspule SV-D 507; 230V IP65 Nr. 20 | 605274 | Im Shop suchenPDF S. 21 |
| 8.2.4 | 61,6 x 2,6 -N-NBR 70 DIN 3771 | 445158 | Im Shop suchenPDF S. 21 |
| 8.2.5 | 10,7 x 2,6 -N-NBR 70 DIN 3771 | 445157 | Im Shop suchenPDF S. 21 |
| 8.2.6 | GasdoppelventilVGD40. | 125625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 8.2.6 | GasdoppelventilVGD40. | 150625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 8.2.7 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 21 |
| 8.2.8 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 21 |
| 8.2.9 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 21 |
| 8.2.10 | Dichtring141 x 192 x 2 (DN 125) | 441046 | Im Shop suchenPDF S. 21 |
| 8.2.10 | Dichtring169 x 218 x 2 (DN 150) | 441047 | Im Shop suchenPDF S. 21 |
| 8.2.11 | Dichtung VGD40 für Druckwächterplatte | 625508 | Im Shop suchenPDF S. 21 |
| 8.2.12 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 8.2.13 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 21 |
| 8.2.13 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 21 |
| 8.2.13 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 21 |
| 8.2.14 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 21 |
| 8.2.15 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 21 |
| 8.2.15 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 21 |
| 8.2.15 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 21 |
| 8.2.16 | Montageplattefür Klemmk. DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 8.2.16 | Montageplattefür Klemmk. DN | 150217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 8.2.17 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 21 |
| 8.2.17 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 21 |
