Weishaupt Brenner RGL 60 + 70 Ausf. 3LN multiflam®
Dokument 83033180. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

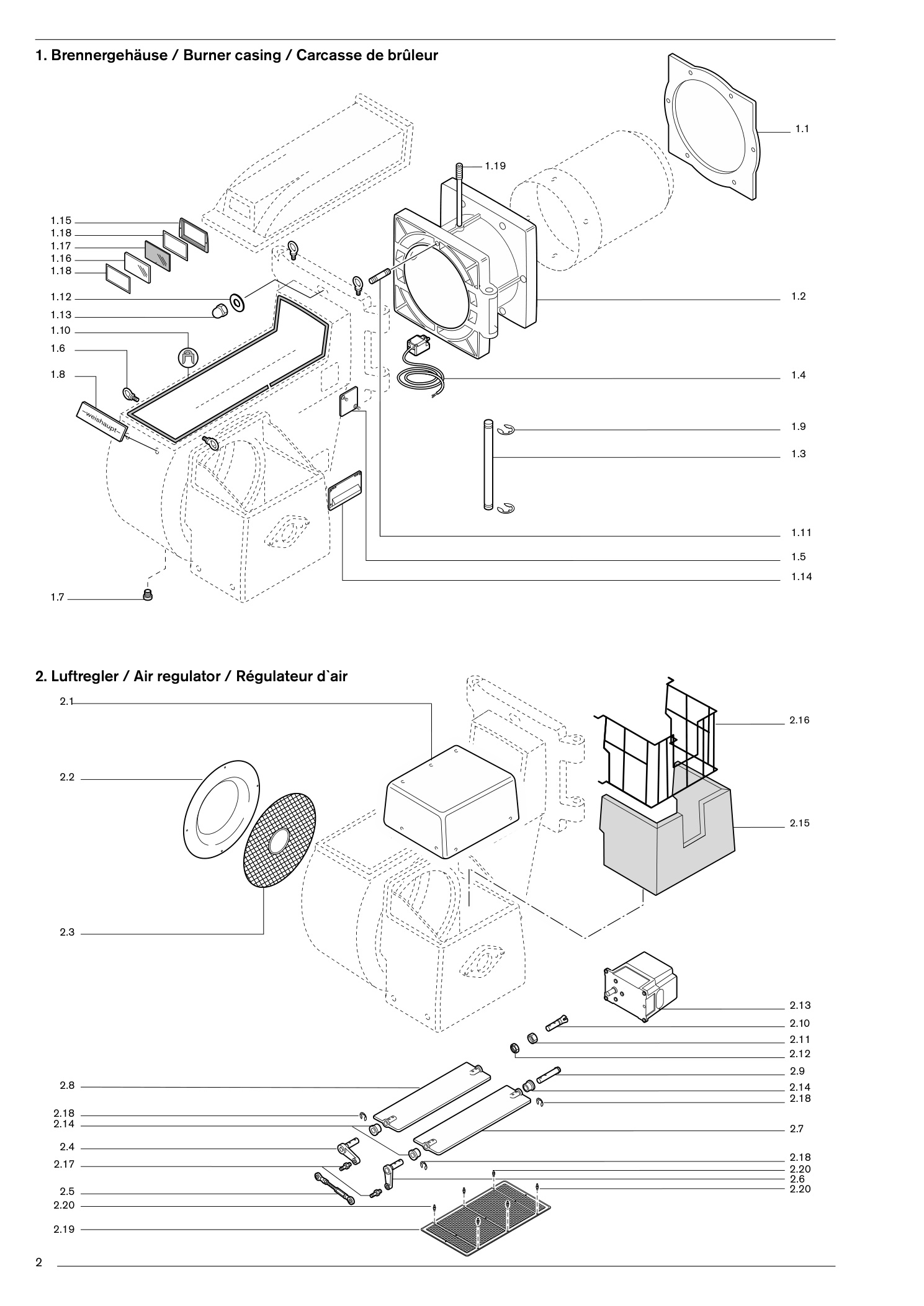

1. Brennergehäuse / Burner casing
24 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.1 | Flanschdichtung8 x 470/520 x 441,5 60 + 70/1 | 21160401147 | Im Shop suchenPDF S. 3 |
| 1.1 | Flanschdichtung8 x 550/600 x 492 70/2 | 21170401037 | Im Shop suchenPDF S. 3 |
| 1.2 | Schwenkflansch lackiert 70/1 | 21770401017 | Im Shop suchenPDF S. 3 |
| 1.2 | Schwenkflansch lackiert 70/170/2 | 19120701017 | Im Shop suchenPDF S. 3 |
| 1.3 | Schwenkbolzen 20 x 446 60 | 21160401097 | Im Shop suchenPDF S. 3 |
| 1.3 | Schwenkbolzen 20 x 446 6025 x 505 70 | 18127401087 | Im Shop suchenPDF S. 3 |
| 1.4 | Endschalter | 21130401062 | Im Shop suchenPDF S. 3 |
| 1.5 | Deckel 98 x | 118181 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.6 | Ringschraube M12, DIN | 580405 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.7 | Stopfen 300 V9 rot | 446035 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.8 | Firmenschild -weishaupt- Größe 68 x | 295181 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.9 | Sicherungsscheibe 15 60 | 431617 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.9 | Sicherungsscheibe 15 6019 70 | 431618 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.10 | Profilgummi 12 x 12 x 6, schwarz | 756036 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.11 | Stiftschraube M16 x 90 DIN 939 60 | 421042 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.11 | Stiftschraube M16 x 90 DIN 939 6070 | 421049 | Im Shop suchenPDF S. 3 |
| 1.12 | Scheibe 17 x 50 | 18127401207 | Im Shop suchenPDF S. 3 |
| 1.13 | Hutmutter M16 DIN 1587 | 21551401047 | Im Shop suchenPDF S. 3 |
| 1.14 | Kabeleinführung W-FM komplett | 21170401022 | Im Shop suchenPDF S. 3 |
| 1.15 | Schauglasrahmen | 17530501087 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.16 | Schauglas-Set Gr.60/70, WK70/80 | 27070601582 | Im Shop suchenPDF S. 3 |
| 1.17 | Schauglas-Set Gr.60/70, WK70/80 | 27070601582 | Im Shop suchenPDF S. 3 |
| 1.18 | Dichtung 166 x 86 | 17530501417 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.19 | Klemmschraube M12 x | 170217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
2. Luftregler
28 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | Abdeckhaube mit Auskleidung 60 | 21160402122 | Im Shop suchenPDF S. 3 |
| 2.1 | Abdeckhaube mit Auskleidung 6070 | 21170402122 | Im Shop suchenPDF S. 3 |
| 2.2 | Einlaufdüse 570 x 384 x 75 50 Hz 70 | 21170402177 | Im Shop suchenPDF S. 3 |
| 2.3 | Ansauggitter 68 x 490 60 | 21160402062 | Im Shop suchenPDF S. 3 |
| 2.3 | Ansauggitter 68 x 490 6068 x 570 70 | 21170402022 | Im Shop suchenPDF S. 3 |
| 2.4 | Luftklappenwelle 12 x 77 x 10 | 21060404042 | Im Shop suchenPDF S. 3 |
| 2.5 | Regelgestänge M6 x 106 60 | 21760502042 | Im Shop suchenPDF S. 3 |
| 2.5 | Regelgestänge M6 x 106 60M6 x 131 70 | 21070404022 | Im Shop suchenPDF S. 3 |
| 2.6 | Luftklappenwelle 12 x 77 x 10 | 21060404022 | Im Shop suchenPDF S. 3 |
| 2.7 | Luftklappe 128,6 x 498,1 60 | 21760502127 | Im Shop suchenPDF S. 3 |
| 2.7 | Luftklappe 128,6 x 498,1 60158,5 x 588 70 | 21770402147 | Im Shop suchenPDF S. 3 |
| 2.8 | Luftklappe W-FM 60 | 21760502117 | Im Shop suchenPDF S. 3 |
| 2.8 | Luftklappe W-FM 6070 | 21770402137 | Im Shop suchenPDF S. 3 |
| 2.9 | Luftklappenwelle 12 x 65 | 21170402162 | Im Shop suchenPDF S. 3 |
| 2.10 | Luftklappenwelle W-FM | 21770402127 | Im Shop suchenPDF S. 3 |
| 2.11 | Spannhülse W-FM | 21770402037 | Im Shop suchenPDF S. 3 |
| 2.12 | Mutter für Spannzange W-FM | 21770402047 | Im Shop suchenPDF S. 3 |
| 2.13 | Stellantrieb SQM48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 3 |
| 2.14 | Lagerbuchse komplett | 21150402302 | Im Shop suchenPDF S. 3 |
| 2.15 | Auskleidung Pur-Weichsch.265 x 30 x 1040 60 | 21160402077 | Im Shop suchenPDF S. 3 |
| 2.15 | Auskleidung Pur-Weichsch.296X 30X1240 70 | 18127402307 | Im Shop suchenPDF S. 3 |
| 2.16 | Haltegitter Rilsanbeschichtung 60 | 21160402042 | Im Shop suchenPDF S. 3 |
| 2.16 | Haltegitter Rilsanbeschichtung 6070 | 21170402012 | Im Shop suchenPDF S. 3 |
| 2.17 | Gelenkbolzen M 6/M 8 x 1 x 32 | 11057402047 | Im Shop suchenPDF S. 3 |
| 2.18 | Sicherungsring A12 x 1 | 435405 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 2.19 | Schutzgitter Gr. 60 | 21060402372 | Im Shop suchenPDF S. 3 |
| 2.19 | Schutzgitter Gr. 60Gr. 70 | 21070402332 | Im Shop suchenPDF S. 3 |
| 2.20 | Bundbolzen M6 x 34,5 | 21070402307 | Im Shop suchenPDF S. 3 |

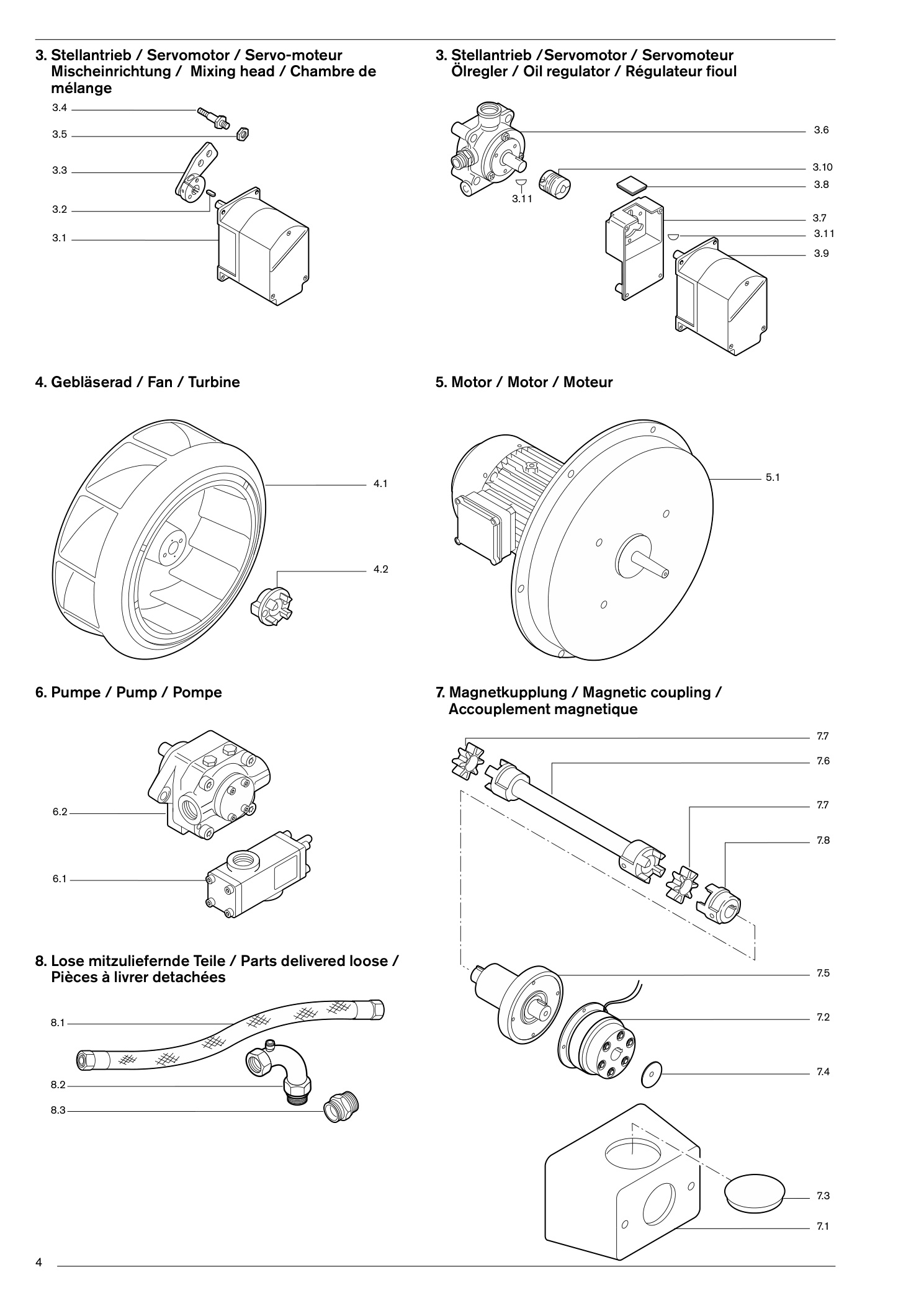

3. Stellantrieb
11 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.1 | Stellantrieb SQM48.497 A9 20Nm | 651503 | Im Shop suchenPDF S. 5 |
| 3.2 | Passfeder 5 x 3 x 28 DIN 6885 C45K | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 3.3 | Antriebshebel komplett | 21870515032 | Im Shop suchenPDF S. 5 |
| 3.4 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 5 |
| 3.5 | Sechskantmutter M 8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 3.6 | Ölmengenregler W-FM | 21170415202 | Im Shop suchenPDF S. 5 |
| 3.7 | Zwischengehäuse für Ölregler | 21170415272 | Im Shop suchenPDF S. 5 |
| 3.8 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 5 |
| 3.9 | Stellantrieb SQM45.291 A9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 5 |
| 3.10 | Federstegkupplung | 21770415107 | Im Shop suchenPDF S. 5 |
| 3.11 | Passfeder 3 x 3,7 70 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
4. Gebläserad
5 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1 | Gebläserad HL-S 515 x 127,5-R, 50 Hz 60 | 21160408151 | Im Shop suchenPDF S. 5 |
| 4.1 | Gebläserad HL-S 515 x 127,5-R, 50 Hz 60590 x160 blau, 50 Hz 70 | 21170408112 | Im Shop suchenPDF S. 5 |
| 4.2 | Klauenkupplung 60 | 21160409067 | Im Shop suchenPDF S. 5 |
| 4.2 | Klauenkupplung 6070 | 21170409017 | Im Shop suchenPDF S. 5 |
| 4.3 | Abziehvorrichtung WM 50 | 25051400012 | Im Shop suchenPDF S. 5 |
5. Motor
3 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1 | Motor mit KlemmbrettW-D132/210-2/14K0 60 | 21851507010 | Im Shop suchenPDF S. 5 |
| 5.1 | Motor mit KlemmbrettW-D160/240-2/18K0 70/1 | 21871407010 | Im Shop suchenPDF S. 5 |
| 5.1 | Motor mit KlemmbrettW-D160/240-2/22K0 380-415 V 50 Hz | 21871507010 | Im Shop suchenPDF S. 5 |
6. Pumpe
4 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.1 | Druckregelventil TV4001.1 | 601016 | Im Shop suchenPDF S. 5 |
| 6.2 | Pumpe T2C 60 | 601044 | Im Shop suchenPDF S. 5 |
| 6.2 | Pumpe T2C 60T3C 70 | 601045 | Im Shop suchenPDF S. 5 |
| 6.3 | Wellendichtung für Pumpe T3C | 601028 | Im Shop suchenPDF S. 5 |
7. Magnetkupplung
10 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1 | Pumpenflansch | 19620706017 | Im Shop suchenPDF S. 5 |
| 7.2 | Magnetkupplung WMK30, 230V | 21830409052 | Im Shop suchenPDF S. 5 |
| 7.3 | Verschlussstopfen | 25630606027 | Im Shop suchenPDF S. 5 |
| 7.4 | Haltescheibe | 15590709037 | Im Shop suchenPDF S. 5 |
| 7.5 | Lagerflansch | 19620709012 | Im Shop suchenPDF S. 5 |
| 7.6 | Kupplungsmittelstück 315 mm 60 | 21860409012 | Im Shop suchenPDF S. 5 |
| 7.6 | Kupplungsmittelstück 315 mm 60394 mm 70 | 21870409012 | Im Shop suchenPDF S. 5 |
| 7.7 | Zahnkranz Desmopan | 12126409037 | Im Shop suchenPDF S. 5 |
| 7.8 | Pumpenkupplung | 18127409032 | Im Shop suchenPDF S. 5 |
| 7.9 | Abzievorrichtung für Magnetkupplung | 15590700022 | Im Shop suchenPDF S. 5 |
8. Lose mitzuliefernde Teile
3 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.1 | Ölschlauch DN25 1300lg | 491035 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 8.2 | RohrbogenDN25 M38 x 1,5 x M38 x 1,5 x G 1/8 | 453252 | Im Shop suchenPDF S. 5 |
| 8.3 | Einschraubstutzen DN25 M38 x 1,5 x G 1 | 12236200077 | Im Shop suchenPDF S. 5 |

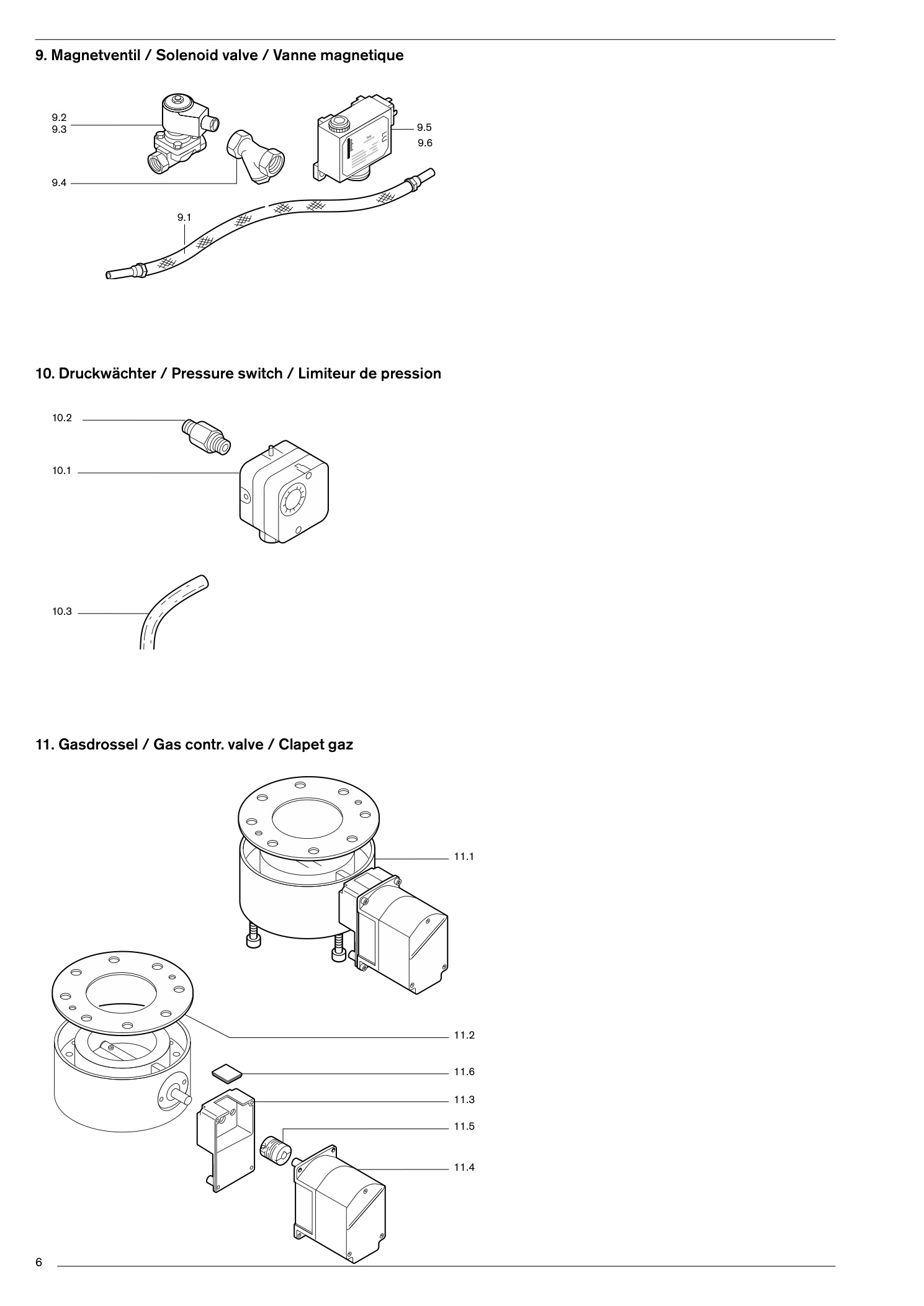

9. Magnetventil / Solenoid valve / Vanne magnetique
12 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.1 | Druckschlauch DN 12 520lg, Edelstahl 60 | 11155200542 | Im Shop suchenPDF S. 7 |
| 9.1 | Druckschlauch DN 12 520lg, Edelstahl 6070 | 11155200572 | Im Shop suchenPDF S. 7 |
| 9.2 | 121G2320 115V50Hz,120V60Hz 60 | 604519 | Im Shop suchenPDF S. 7 |
| 9.2 | 121G2320 115V50Hz,120V60Hz 60121G2520 115V50Hz,120V60Hz 70 | 604525 | Im Shop suchenPDF S. 7 |
| 9.3 | 321H2322 115V50Hz,120V60Hz 60 | 604531 | Im Shop suchenPDF S. 7 |
| 9.3 | 321H2322 115V50Hz,120V60Hz 60321H2522 115V50Hz,120V60Hz 70 | 604537 | Im Shop suchenPDF S. 7 |
| 9.3.1 | Magnetspule 483541, 115V50Hz,120V60Hz | 604555 | Im Shop suchenPDF S. 7 |
| 9.3.1 | Magnetspule 483541, 115V50Hz,120V60Hz483541, 110V60Hz | 604639 | Im Shop suchenPDF S. 7 |
| 9.4 | Schmutzfänger G 3/8 PN50 60 | 499042 | Im Shop suchenPDF S. 7 |
| 9.4 | Schmutzfänger G 3/8 PN50 60G 1/2 PN50 70 | 499043 | Im Shop suchenPDF S. 7 |
| 9.5 | Druckwächter Typ DSB146 F931 1 - 10 bar | 21000013070 | Im Shop suchenPDF S. 7 |
| 9.6 | Druckwächter Typ DSB 158 F931 0 - 25 bar | 21000013080 | Im Shop suchenPDF S. 7 |
10. Druckwächter
3 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 10.1 | Druckwächter LGW50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 7 |
| 10.2 | Einschraubstutzen M10 x G 1/4 x 42 | 25110324017 | Im Shop suchenPDF S. 7 |
| 10.3 | Silikonschlauch 3,5 x 2 | 750418 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
11. Gasdrossel
7 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 11.1 | Gasdrossel DN100 W-FM komplett | 21760525020 | Im Shop suchenPDF S. 7 |
| 11.2 | Dichtung 110 X220 X 2 Universal N | 17720500037 | Im Shop suchenPDF S. 7 |
| 11.3 | Zwischengehäuse für Gasdrossel | 21770425022 | Im Shop suchenPDF S. 7 |
| 11.4 | Stellantrieb SQM45.291 A9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 7 |
| 11.5 | Federstegkupplung | 21770415107 | Im Shop suchenPDF S. 7 |
| 11.6 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 7 |
| 11.7 | Gasdrossel DN 100 F-M | 25060525012 | Im Shop suchenPDF S. 7 |

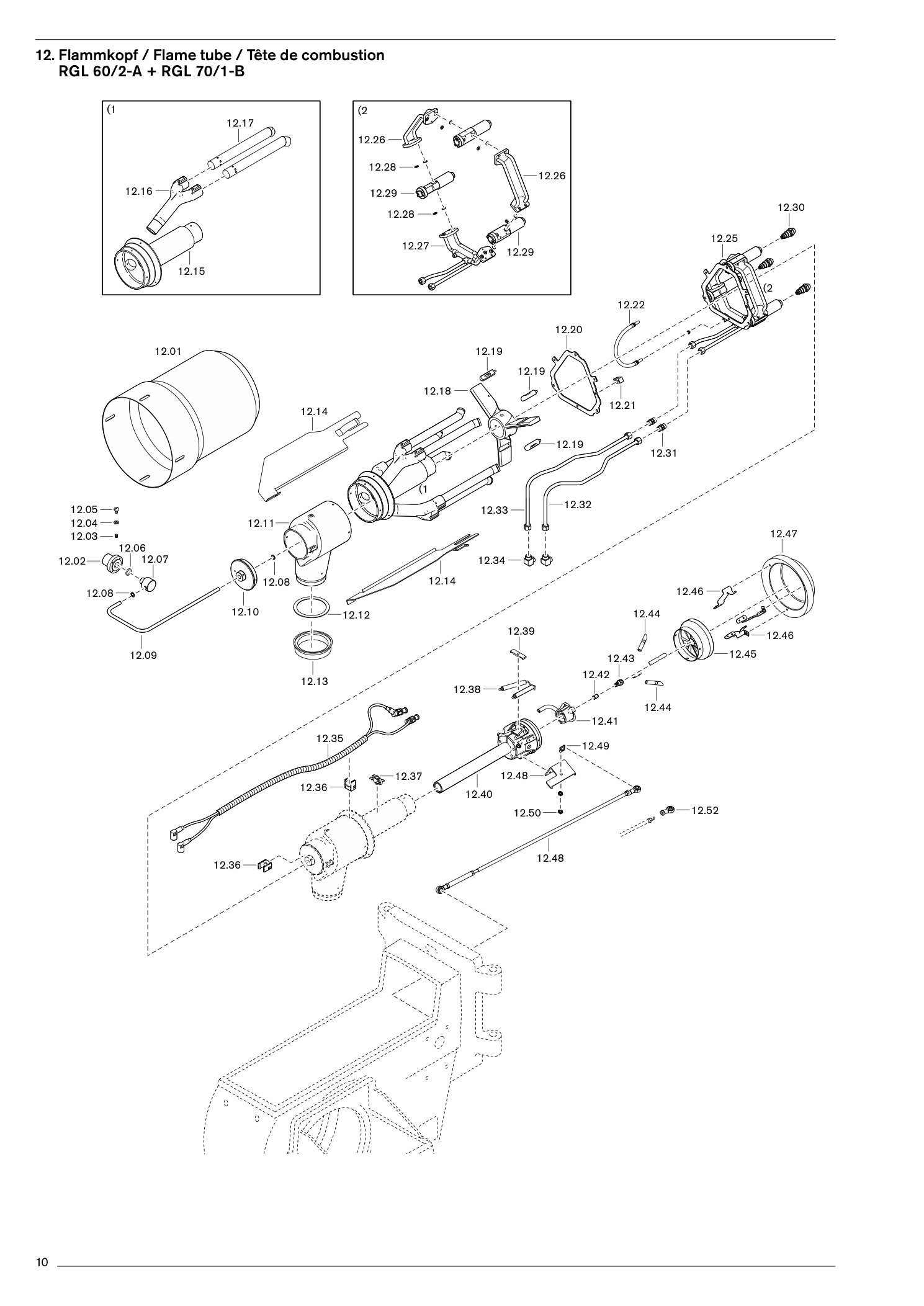

12. Flammkopf / Flame tube
156 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 12.01 | Flammrohr komplett G60/2-3LN 60/2 | 21860514322 | Im Shop suchenPDF S. 9 |
| 12.01 | Flammrohr komplett G60/2-3LN 60/2G70/1-3LN 70/1 | 21870414242 | Im Shop suchenPDF S. 9 |
| 12.02 | Anschlussflansch | 16120814637 | Im Shop suchenPDF S. 9 |
| 12.03 | Gewindestift M 6 x 8 DIN | 914420 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 12.04 | Dichtring 6,5 x 12 x1,5 DIN EN 1514-1 | 441048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 12.05 | Schraube M6 x 10 DIN 85 | 403303 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 12.06 | O-Ring 17,5 x 1,5 -N FPM 80 grün | 445135 | Im Shop suchenPDF S. 9 |
| 12.07 | Zündgasadapter | 21830514117 | Im Shop suchenPDF S. 9 |
| 12.08 | O-Ring 10 x 2 -N-NBR 70 DIN 3771 | 445009 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 12.09 | Zündgasrohr | 21860514307 | Im Shop suchenPDF S. 9 |
| 12.10 | Rohrabschluss | 21860514167 | Im Shop suchenPDF S. 9 |
| 12.11 | Mischgehäuse | 21860514272 | Im Shop suchenPDF S. 9 |
| 12.12 | Dichtring 106 x129 x 2 | 441054 | Im Shop suchenPDF S. 9 |
| 12.13 | Zwischenring | 21860514317 | Im Shop suchenPDF S. 9 |
| 12.14 | Leitblech | 21860514292 | Im Shop suchenPDF S. 9 |
| 12.15 | Lagerung vormontiert | 21860514242 | Im Shop suchenPDF S. 9 |
| 12.16 | Verteilerrohr | 21860514237 | Im Shop suchenPDF S. 9 |
| 12.17 | Gasrohr sekundär vormontiert | 21860514252 | Im Shop suchenPDF S. 9 |
| 12.17 | Gasrohr sekundär vormontiertGasrohr | 21860514262 | Im Shop suchenPDF S. 9 |
| 12.17 | Gasrohr sekundär vormontiertDüse d=22mm für Rohr D=28mm | 27780514377 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 12.17 | Gasrohr sekundär vormontiertGewindestift M4 x 4 DIN EN 24766 | 420407 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 12.18 | Düsenkreuz | 21860514157 | Im Shop suchenPDF S. 9 |
| 12.19 | Befestigungsbolzen | 21870510067 | Im Shop suchenPDF S. 9 |
| 12.20 | Montagering | 21860510097 | Im Shop suchenPDF S. 9 |
| 12.21 | Verdrehsicherung | 21830514037 | Im Shop suchenPDF S. 9 |
| 12.22 | Druckschlauch DN 4, 400 mm, 8-LL/8-LL | 491245 | Im Shop suchenPDF S. 9 |
| 12.25 | Düsenstockeinheit sekundär komplett | 21860510102 | Im Shop suchenPDF S. 9 |
| 12.26 | Ölverbindungssegment | 21860510022 | Im Shop suchenPDF S. 9 |
| 12.27 | Ölanschlusssegment | 21860510112 | Im Shop suchenPDF S. 9 |
| 12.28 | O-Ring 8 x 2,5 FKM80 | 445524 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 12.29 | DüsenkopfHDK30 (standard) | 21130410082 | Im Shop suchenPDF S. 9 |
| 12.29 | DüsenkopfHDK40 (Sonderausstattung) | 21130410102 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)K3-S1 110kg 30° | 602792 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)K3-S1 120kg 30° | 602793 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)K3-S1 130kg 30° | 602794 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)K3-S1 140kg 30° | 602795 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)K3-S1 150kg 30° | 602836 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)K3-S1 160kg 30° | 602837 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)K3-S1 170kg 30° | 602838 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)K3-S1 180kg 30° | 602839 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)K3-S1 190kg 30° | 602840 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)W 110 kg 30° Serie 6 | 612864 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)W 125 kg 30° Serie 6 | 612865 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)W 140 kg 30° Serie 6 | 612866 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)W 160 kg 30° Serie 6 | 612996 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)W 180 kg 30° Serie 6 | 612997 | Im Shop suchenPDF S. 9 |
| 12.30 | Regeldüse (für HDK30)W 200 kg 30° Serie 6 | 612998 | Im Shop suchenPDF S. 9 |
| 12.31 | Verschraubung XG 10-L 60/2-A | 452023 | Im Shop suchenPDF S. 9 |
| 12.31 | Verschraubung XG 10-L 60/2-AXGR12/10-L 70/1-B | 452049 | Im Shop suchenPDF S. 9 |
| 12.32 | Ölleitung 10 x 1,0 RL 60/2-A | 21860510088 | Im Shop suchenPDF S. 9 |
| 12.32 | Ölleitung 10 x 1,0 RL 60/2-A12 x 1,5 RL 70/1-B | 21870410028 | Im Shop suchenPDF S. 9 |
| 12.33 | Ölleitung 10 x 1,0 VL 60/2-A | 21860510078 | Im Shop suchenPDF S. 9 |
| 12.33 | Ölleitung 10 x 1,0 VL 60/2-A12 x 1,5 VL 70/1-B | 21870410018 | Im Shop suchenPDF S. 9 |
| 12.34 | Verschraubung XW 12-L | 452054 | Im Shop suchenPDF S. 9 |
| 12.35 | Zündkabel komplett 1420 mm | 21760511032 | Im Shop suchenPDF S. 9 |
| 12.36 | Klemmschelle | 730720 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 12.37 | Befestigungsbinder T50 SDSBS5 | 794069 | Im Shop suchenPDF S. 11 |
| 12.38 | Zündelektrode | 21830514062 | Im Shop suchenPDF S. 11 |
| 12.39 | Elektrodenklammer | 21830514067 | Im Shop suchenPDF S. 11 |
| 12.40 | Mittenluftabdeckung vormontiert | 21860514282 | Im Shop suchenPDF S. 11 |
| 12.41 | Düsenstock primär vormontiert | 21860514112 | Im Shop suchenPDF S. 11 |
| 12.42 | Ventil für Düsenkörper-LC | 640708 | Im Shop suchenPDF S. 11 |
| 12.43 | Öldüse2,50 gph 60°S Steinen | 612251 | Im Shop suchenPDF S. 11 |
| 12.43 | Öldüse2,75 gph 60°S Steinen | 612218 | Im Shop suchenPDF S. 11 |
| 12.43 | Öldüse3,00 gph 60°S Steinen | 612219 | Im Shop suchenPDF S. 11 |
| 12.43 | Öldüse3,50 gph 60°S Steinen | 612220 | Im Shop suchenPDF S. 11 |
| 12.44 | Gasrohr primär | 21870514177 | Im Shop suchenPDF S. 11 |
| 12.45 | Stauscheibe primär | 21860514352 | Im Shop suchenPDF S. 11 |
| 12.46 | Stauscheibenhalter | 21860514377 | Im Shop suchenPDF S. 11 |
| 12.47 | Stauscheibe sekundär | 21860514092 | Im Shop suchenPDF S. 11 |
| 12.47 | Stauscheibe sekundärSchraube M 5 x 10 DIN 912 A2-70 | 402246 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 12.47 | Stauscheibe sekundärS-Scheibe M 5 X5CrNi1810 | 490016 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 12.48 | Führungswinkel | 21860514127 | Im Shop suchenPDF S. 11 |
| 12.49 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 11 |
| 12.50 | Sechskantmutter M 8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 12.51 | Antriebsgestänge | 21860515022 | Im Shop suchenPDF S. 11 |
| 12.52 | Gelenkkopf GISW 8K | 499276 | Im Shop suchenPDF S. 11 |
| 12.53 | Ersatzteilset Mischeinrichtung | 29050500012 | Im Shop suchenPDF S. 11 |

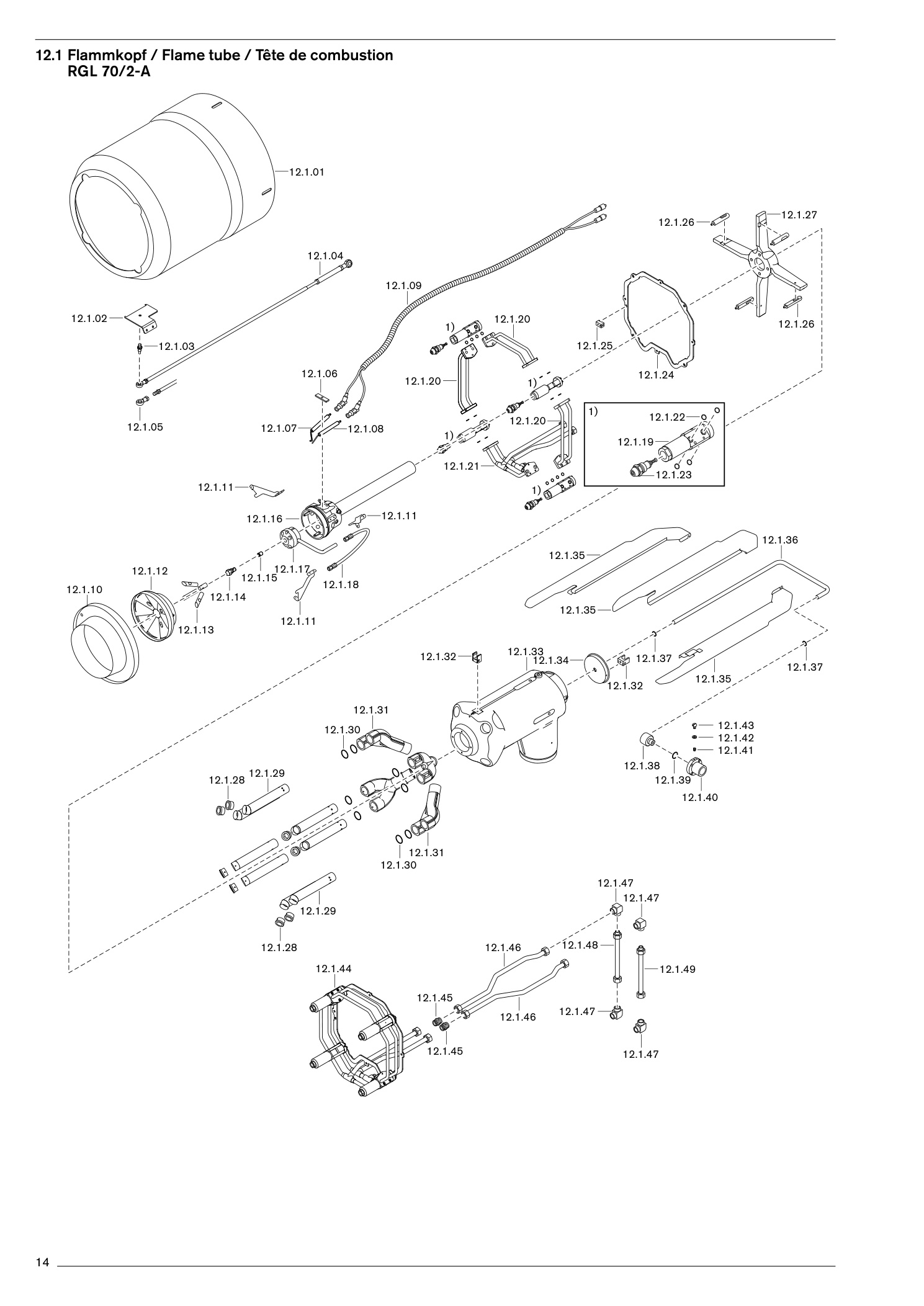

| 12.1.01 | Flammrohr G70/2-3LN | 21870514272 | Im Shop suchenPDF S. 13 |
| 12.1.02 | Führungswinkel | 21870514467 | Im Shop suchenPDF S. 13 |
| 12.1.03 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 13 |
| 12.1.04 | Antriebsgestänge für Mischeinrichtung | 21870515022 | Im Shop suchenPDF S. 13 |
| 12.1.05 | Gelenkkopf GISW 8K | 499276 | Im Shop suchenPDF S. 13 |
| 12.1.06 | Elektrodenklammer | 21830514067 | Im Shop suchenPDF S. 13 |
| 12.1.07 | Zündelektrode rechts | 27880411047 | Im Shop suchenPDF S. 13 |
| 12.1.08 | Zündelektrode links | 27880411057 | Im Shop suchenPDF S. 13 |
| 12.1.09 | Zündkabel silikonfrei | 21770511012 | Im Shop suchenPDF S. 13 |
| 12.1.10 | Stauscheibe D280 kpl. RGL70/2-A-3LN | 21870514252 | Im Shop suchenPDF S. 13 |
| 12.1.10 | Stauscheibe D280 kpl. RGL70/2-A-3LNSchraube M5 x 10 DIN 912 A2-70 | 402246 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 12.1.10 | Stauscheibe D280 kpl. RGL70/2-A-3LNS-Scheibe M5 x 5 CrNi1810 | 490016 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 12.1.11 | Stauscheibenhalter | 21870514477 | Im Shop suchenPDF S. 13 |
| 12.1.12 | Stauscheibe primär komplett RGL70/2-3LN | 21870514482 | Im Shop suchenPDF S. 13 |
| 12.1.12 | Stauscheibe primär komplett RGL70/2-3LNSchraube M4 x 5 DIN 912 A2-70 | 402263 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 12.1.12 | Stauscheibe primär komplett RGL70/2-3LNS-Scheibe M4 x 5 CrNi1810 | 490017 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 12.1.13 | Gasrohr primärErdgas d=8/10 mm | 21870514177 | Im Shop suchenPDF S. 13 |
| 12.1.13 | Gasrohr primärFlüssiggas d=6/10 mm | 29070514297 | Im Shop suchenPDF S. 13 |
| 12.1.14 | Öldüse2,50 gph 60°S Steinen | 612251 | Im Shop suchenPDF S. 13 |
| 12.1.14 | Öldüse2,75 gph 60°S Steinen | 612218 | Im Shop suchenPDF S. 13 |
| 12.1.14 | Öldüse3,00 gph 60°S Steinen | 612219 | Im Shop suchenPDF S. 13 |
| 12.1.14 | Öldüse3,50 gph 60°S Steinen | 612220 | Im Shop suchenPDF S. 13 |
| 12.1.14 | Öldüse4,00 gph 60°S Steinen | 612221 | Im Shop suchenPDF S. 13 |
| 12.1.14 | Öldüse4,50 gph 60°SS Steinen | 612222 | Im Shop suchenPDF S. 13 |
| 12.1.14 | Öldüse5,00 gph 60°SS Steinen | 612223 | Im Shop suchenPDF S. 13 |
| 12.1.15 | Düsenabschlussventil FixDrip PF | 640708 | Im Shop suchenPDF S. 13 |
| 12.1.16 | Mittenluftabdeckung | 21870514502 | Im Shop suchenPDF S. 13 |
| 12.1.17 | Düsenstock primär | 21870514492 | Im Shop suchenPDF S. 13 |
| 12.1.18 | Druckschlauch | 491266 | Im Shop suchenPDF S. 13 |
| 12.1.19 | DüsenkopfHDK30 (standard) | 21130410082 | Im Shop suchenPDF S. 13 |
| 12.1.19 | DüsenkopfHDK40 (Sonderausstattung) | 21130410102 | Im Shop suchenPDF S. 13 |
| 12.1.20 | Ölverbindungssegment RGL70/2-A-3LN | 21870510032 | Im Shop suchenPDF S. 13 |
| 12.1.21 | Ölanschlusssegment VL/RL RGL70/2-A-3LN | 21870510142 | Im Shop suchenPDF S. 13 |
| 12.1.22 | O-Ring 8 x 2,5 FKM80 | 445524 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)K3-S1 110 kg 30° | 602792 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)K3-S1 120 kg 30° | 602793 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)K3-S1 130 kg 30° | 602794 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)K3-S1 140 kg 30° | 602795 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)K3-S1 150 kg 30° | 602836 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)K3-S1 160 kg 30° | 602837 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)K3-S1 170 kg 30° | 602838 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)K3-S1 180 kg 30° | 602839 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)K3-S1 190 kg 30° | 602840 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)W 110 kg 30° Serie 6 | 612864 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)W 125 kg 30° Serie 6 | 612865 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)W 140 kg 30° Serie 6 | 612866 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)W 160 kg 30° Serie 6 | 612996 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)W 180 kg 30° Serie 6 | 612997 | Im Shop suchenPDF S. 13 |
| 12.1.23 | Regeldüse (für HDK30)W 200 kg 30° Serie 6 | 612998 | Im Shop suchenPDF S. 13 |
| 12.1.24 | Montagering RGL70/2-A-3LN | 21870510127 | Im Shop suchenPDF S. 13 |
| 12.1.25 | Verdrehsicherung | 21830514037 | Im Shop suchenPDF S. 13 |
| 12.1.26 | Befestigungsbolzen | 21870510067 | Im Shop suchenPDF S. 13 |
| 12.1.27 | Düsenkreuz | 21870514517 | Im Shop suchenPDF S. 13 |
| 12.1.28 | Düse für Rohr D=25mm mit BundErdgas d=20 mm | 21870514357 | Im Shop suchenPDF S. 13 |
| 12.1.28 | Düse für Rohr D=25mm mit BundFlüssiggas d=13,5 mm | 29070514477 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 12.1.29 | Gasrohr | 21870514382 | Im Shop suchenPDF S. 13 |
| 12.1.30 | O-Ring | 445521 | Im Shop suchenPDF S. 13 |
| 12.1.31 | Verteilerrohr | 21870514367 | Im Shop suchenPDF S. 13 |
| 12.1.32 | Klemmschelle | 730720 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 12.1.33 | Mischgehäuse | 21870514452 | Im Shop suchenPDF S. 15 |
| 12.1.34 | Rohrabschluss | 21870514527 | Im Shop suchenPDF S. 15 |
| 12.1.35 | Leitblech | 21870514552 | Im Shop suchenPDF S. 15 |
| 12.1.36 | Zündgasrohr | 21870514537 | Im Shop suchenPDF S. 15 |
| 12.1.37 | O-Ring 10 x 2 NBR70 DIN ISO 3601 | 445009 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 12.1.38 | Zündgasadapter | 21830514117 | Im Shop suchenPDF S. 15 |
| 12.1.39 | O-Ring 17,5 x 1,5 FKM80 DIN ISO 3601 | 445165 | Im Shop suchenPDF S. 15 |
| 12.1.40 | Anschlussflansch | 16120814637 | Im Shop suchenPDF S. 15 |
| 12.1.41 | Gewindestift M 6 x 8 DIN | 914420 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 12.1.42 | Dichtring 6,5 x 12 x1,5 DIN EN 1514-1 | 441048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 12.1.43 | Schraube M6 x 10 DIN 85 | 403303 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 12.1.44 | Düsenstockeinheit komplett sekundärmit HDK30 (Standard) | 21870510122 | Im Shop suchenPDF S. 15 |
| 12.1.44 | Düsenstockeinheit komplett sekundärmit HDK40 (Sonderausstattung) | 21870510132 | Im Shop suchenPDF S. 15 |
| 12.1.45 | Verschraubung XG 15-L | 452025 | Im Shop suchenPDF S. 15 |
| 12.1.46 | Ölleitung 15 x 1,5 Verteiler-Verschraubung | 21870510178 | Im Shop suchenPDF S. 15 |
| 12.1.47 | Verschraubung XW 15-L | 452056 | Im Shop suchenPDF S. 15 |
| 12.1.48 | Ölleitung 15 x 1,5 RL | 21870506028 | Im Shop suchenPDF S. 15 |
| 12.1.49 | Ölleitung 15 x 1,5 VL | 21870506018 | Im Shop suchenPDF S. 15 |
| 12.1.50 | Ersatzteilset Mischeinrichtung | 29070500022 | Im Shop suchenPDF S. 15 |

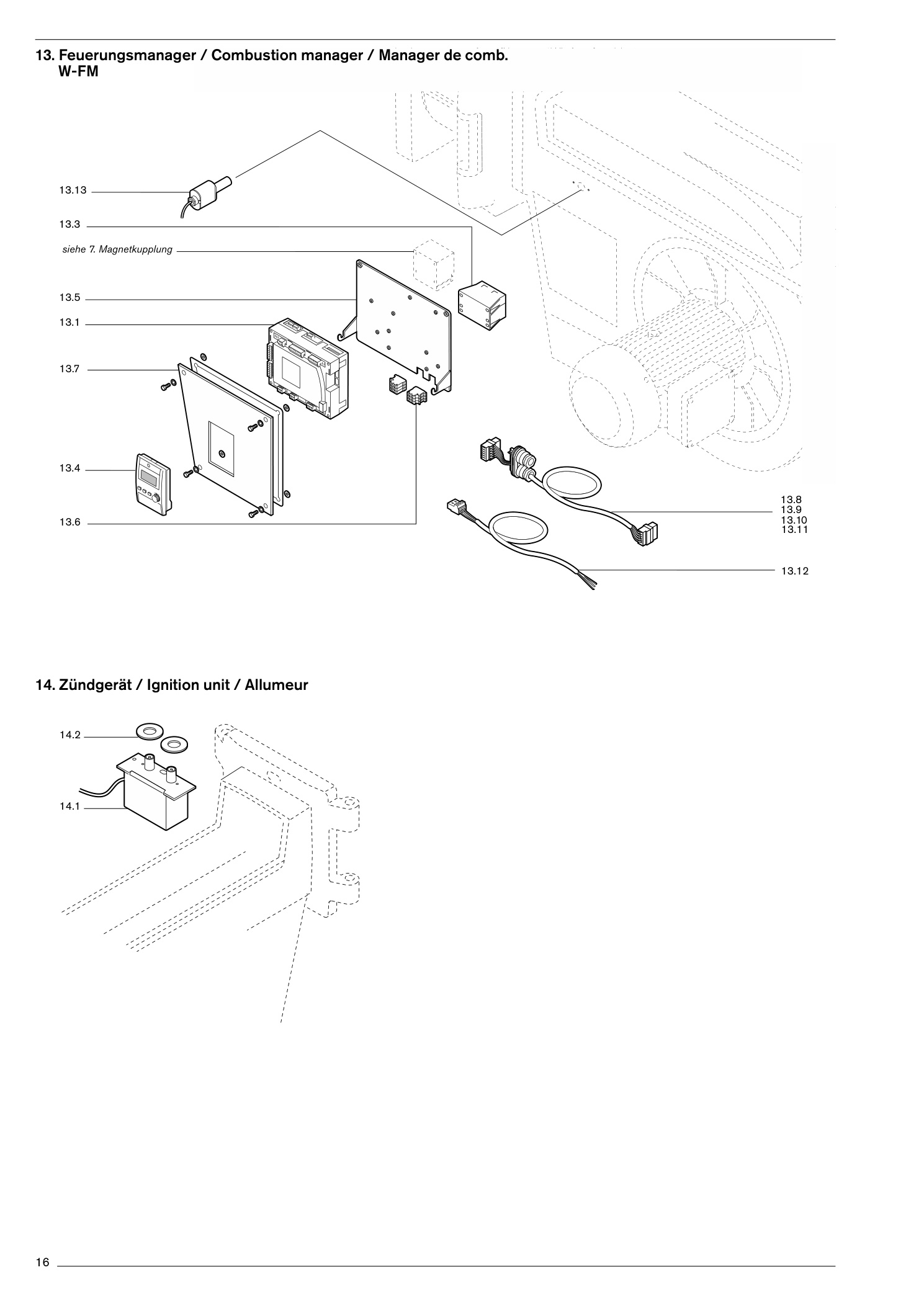

13. Feuerungsmanager / Combustion manager / Manager de comb.
20 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 13.1 | FeuerungsmanagerW-FM | 100230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 13.1 | FeuerungsmanagerW-FM | 100230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 13.1 | FeuerungsmanagerW-FM | 200230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 13.2 | O2-Modul für W-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 13.3 | Trafo für W-FM 100/200 AGG 5. | 220600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 13.4 | für W-FM 100/ | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 13.5 | Montageplatte | 21760517012 | Im Shop suchenPDF S. 17 |
| 13.6 | Schutzleiterklemme DFK 4 PE Phoenix | 735208 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 13.7 | Abdeckplatte für ABE angebaut 60 | 21160401152 | Im Shop suchenPDF S. 17 |
| 13.7 | Abdeckplatte für ABE angebaut 60für ABE extern 60 | 21160417022 | Im Shop suchenPDF S. 17 |
| 13.7 | Abdeckplatte für ABE angebaut 60Abdeckplatte komplett für ABE angebaut 70 | 21170401102 | Im Shop suchenPDF S. 17 |
| 13.7 | Abdeckplatte für ABE angebaut 60für ABE extern 70 | 18127417022 | Im Shop suchenPDF S. 17 |
| 13.8 | SteckerkabelW-FM ABE | 21770612102 | Im Shop suchenPDF S. 17 |
| 13.8 | SteckerkabelW-FM Stellantrieb Luftregler 1300 mm | 21760512212 | Im Shop suchenPDF S. 17 |
| 13.09 | SQM4... zu SQM4... 500 mm | 21760512062 | Im Shop suchenPDF S. 17 |
| 13.10 | SQM4... zu SQM4... 600 mm | 21760512072 | Im Shop suchenPDF S. 17 |
| 13.11 | SQM4... zu SQM4... 1000 mm 60 | 21760512092 | Im Shop suchenPDF S. 17 |
| 13.11 | SQM4... zu SQM4... 1000 mm 60SQM4... zu SQM4... 1200 mm 70 | 21760512102 | Im Shop suchenPDF S. 17 |
| 13.12 | W-FM Gleichrichtergerät | 21870409022 | Im Shop suchenPDF S. 17 |
| 13.13 | Flammenfühler QRA73.A27 | 600643 | Im Shop suchenPDF S. 17 |
14. Zündgerät
2 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 14.1 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 17 |
| 14.2 | Dichtring 44 x 18 x 4 für Zündgerät W-ZG02 | 21116311027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |

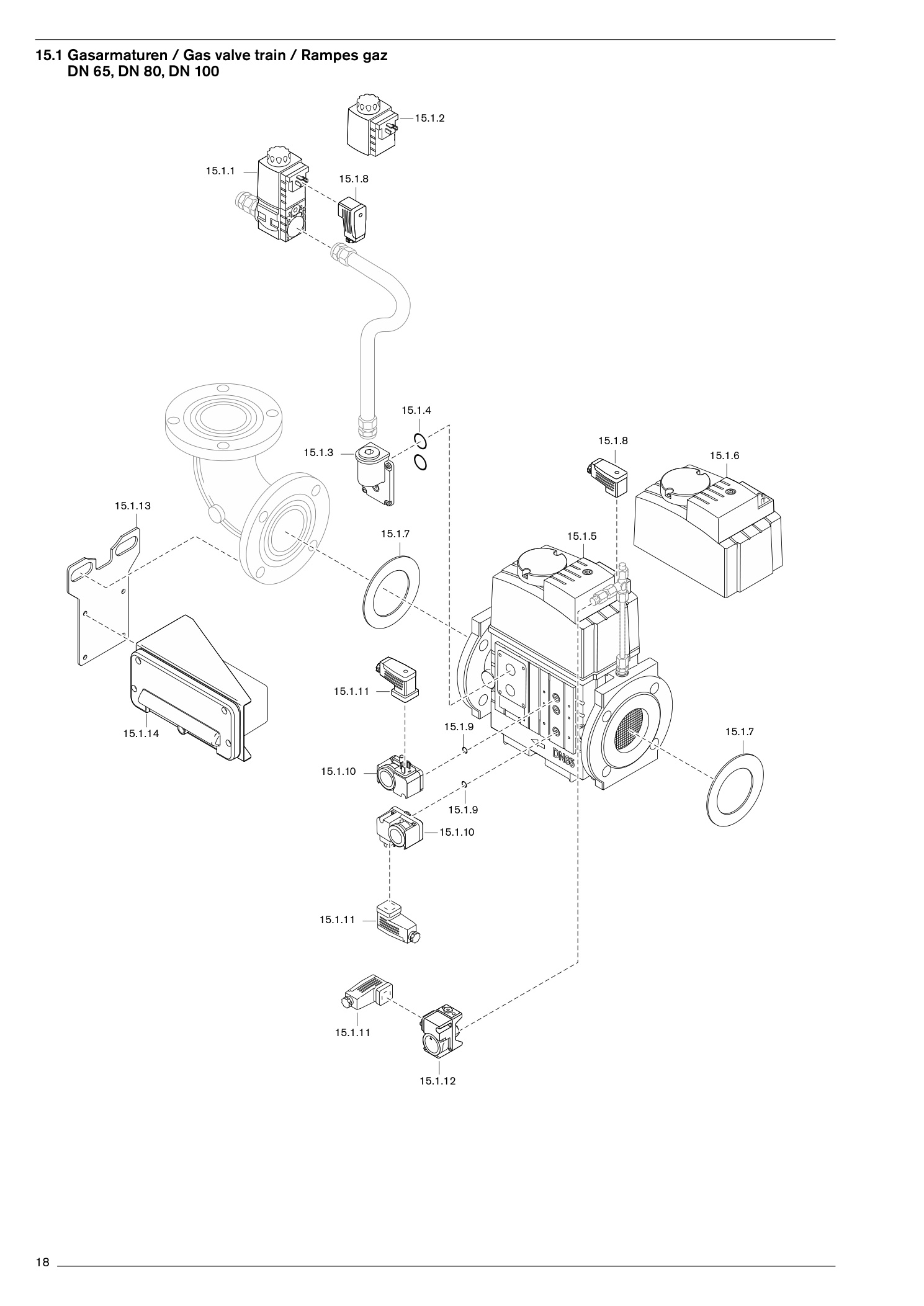

15. Sachgruppe 15
51 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 15.1.1 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 19 |
| 15.1.2 | Magnetspule SV-D 507; 230V IP65 Nr. 20 | 605274 | Im Shop suchenPDF S. 19 |
| 15.1.3 | Zündgasflansch G3/4" | 625032 | Im Shop suchenPDF S. 19 |
| 15.1.4 | O-Ring 27 x 1,5 | 445517 | Im Shop suchenPDF S. 19 |
| 15.1.5 | MagnetventilDMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 19 |
| 15.1.5 | MagnetventilDMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 19 |
| 15.1.5 | MagnetventilDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 19 |
| 15.1.6 | Magnet komplett5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 19 |
| 15.1.6 | Magnet komplett5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 19 |
| 15.1.6 | Magnet komplett5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 19 |
| 15.1.7 | Dichtring77 x 127 x 2 (DN 65) | 441861 | Im Shop suchenPDF S. 19 |
| 15.1.7 | Dichtring90 x 142 x 2 (DN 80) | 441044 | Im Shop suchenPDF S. 19 |
| 15.1.7 | Dichtring115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 19 |
| 15.1.8 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 19 |
| 15.1.9 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 15.1.10 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 19 |
| 15.1.10 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 19 |
| 15.1.10 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 19 |
| 15.1.11 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 19 |
| 15.1.12 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 19 |
| 15.1.12 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 19 |
| 15.1.12 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 19 |
| 15.1.13 | Montageplattefür Klemmk. DN 65 | 21770426187 | Im Shop suchenPDF S. 19 |
| 15.1.13 | Montageplattefür Klemmk. DN 80 - DN | 100217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 15.1.14 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 19 |
| 15.1.14 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 19 |
| 15.1.15 | Leitplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |

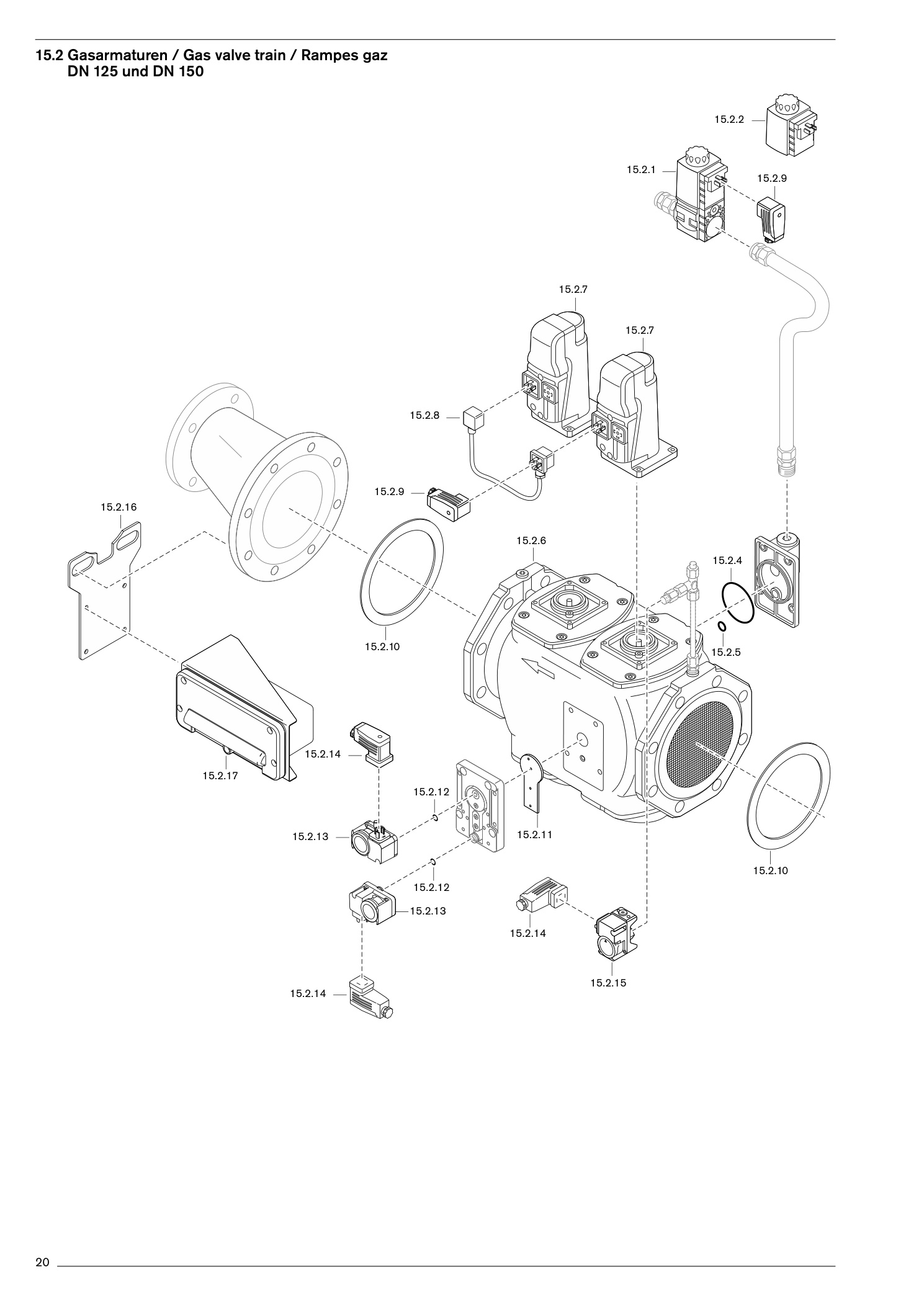

| 15.2.1 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 21 |
| 15.2.2 | Magnetspule SV-D 507; 230V IP65 Nr. 20 | 605274 | Im Shop suchenPDF S. 21 |
| 15.2.4 | 61,6 x 2,6 -N-NBR 70 DIN 3771 | 445158 | Im Shop suchenPDF S. 21 |
| 15.2.5 | 10,7 x 2,6 -N-NBR 70 DIN 3771 | 445157 | Im Shop suchenPDF S. 21 |
| 15.2.6 | GasdoppelventilVGD40. | 125625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 15.2.6 | GasdoppelventilVGD40. | 150625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 15.2.7 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 21 |
| 15.2.8 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 21 |
| 15.2.9 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 21 |
| 15.2.10 | Dichtring141 x 192 x 2 (DN 125) | 441046 | Im Shop suchenPDF S. 21 |
| 15.2.10 | Dichtring169 x 218 x 2 (DN 150) | 441047 | Im Shop suchenPDF S. 21 |
| 15.2.11 | Dichtung VGD40 für Druckwächterplatte | 625508 | Im Shop suchenPDF S. 21 |
| 15.2.12 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 15.2.13 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 21 |
| 15.2.13 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 21 |
| 15.2.13 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 21 |
| 15.2.14 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 21 |
| 15.2.15 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 21 |
| 15.2.15 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 21 |
| 15.2.15 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 21 |
| 15.2.16 | Montageplattefür Klemmk. DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 15.2.16 | Montageplattefür Klemmk. DN | 150217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 15.2.16 | Montageplatteohne GW-max | 21770426332 | Im Shop suchenPDF S. 21 |
| 15.2.16 | Montageplattemit GW-max | 21770426342 | Im Shop suchenPDF S. 21 |
