Weishaupt Brenner RGL 50/2-A Ausf. 3 LN
Dokument 83037180. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

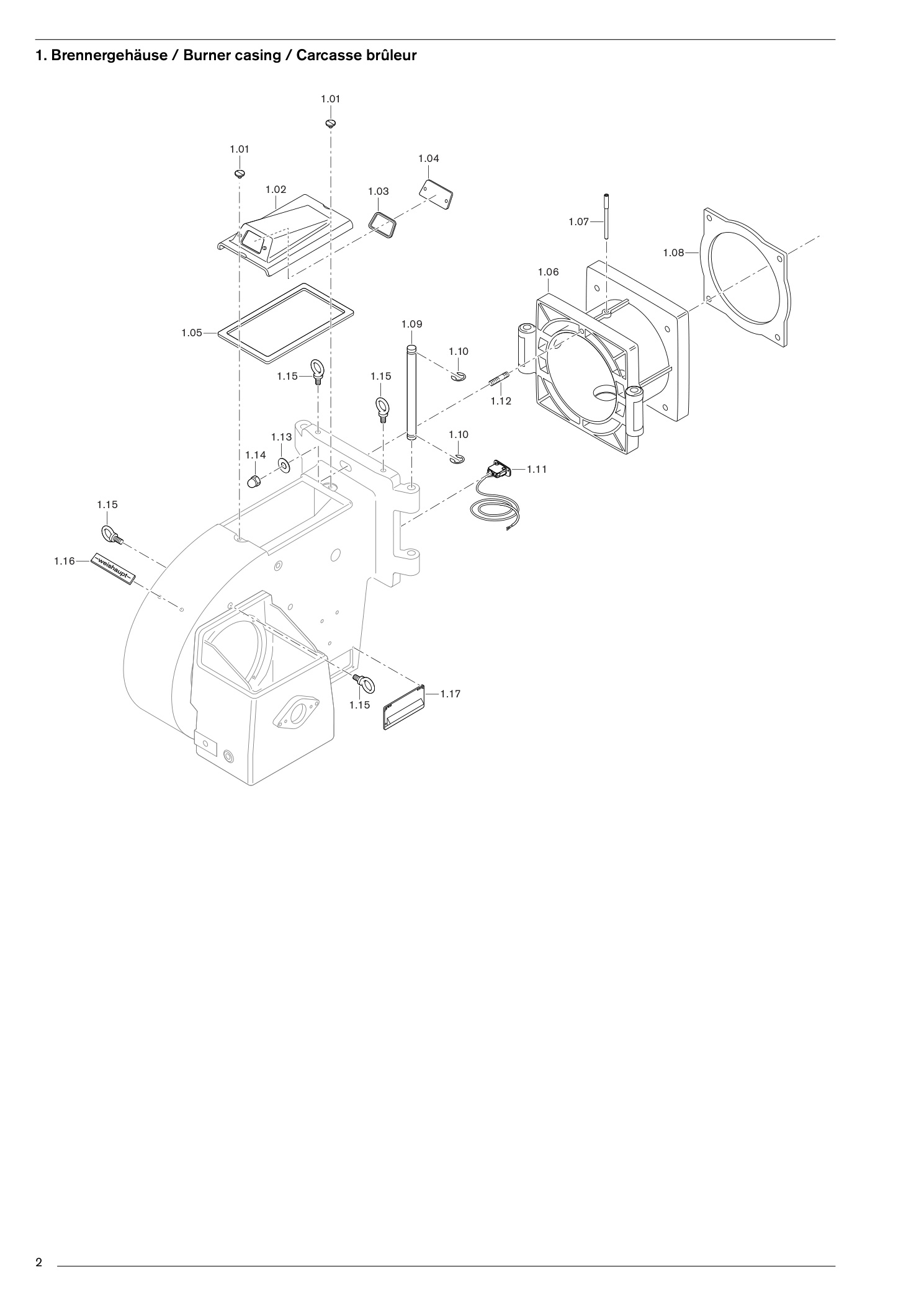

1. Brennergehäuse / Burner casing
17 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Zylinderschraube M8 x 12 | 21150401197 | Im Shop suchenPDF S. 3 |
| 1.02 | Gehäusedeckel Brenner 50 | 21150401042 | Im Shop suchenPDF S. 3 |
| 1.03 | Dichtung 4 x 6 x 65 x | 132211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.04 | Schauglas 65 x 160 Gr.50 | 21150401082 | Im Shop suchenPDF S. 3 |
| 1.05 | Dichtung 4 x 10 x 199 x | 360211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.06 | Schwenkflansch Gr.50 | 21750401017 | Im Shop suchenPDF S. 3 |
| 1.07 | Klemmschraube M 12 X | 144277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.08 | Flanschdichtung 8 x 390/430 x 391,5 | 21150401257 | Im Shop suchenPDF S. 3 |
| 1.09 | Schwenkbolzen 16 x | 366211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.10 | Sicherungsscheibe 12 | 431611 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.11 | Endschalter Brennergröße 30-70 | 21130401062 | Im Shop suchenPDF S. 3 |
| 1.12 | Stiftschraube M12 x 70 | 421037 | Im Shop suchenPDF S. 3 |
| 1.13 | Scheibe 13 x 30 x 3 | 21150401177 | Im Shop suchenPDF S. 3 |
| 1.14 | Hutmutter M12 | 21110401197 | Im Shop suchenPDF S. 3 |
| 1.15 | Ringschraube M12 | 405117 | Im Shop suchenPDF S. 3 |
| 1.16 | Firmenschild -weishaupt | 21150401187 | Im Shop suchenPDF S. 3 |
| 1.17 | Kabeleinführung W-FM komplett | 21170401022 | Im Shop suchenPDF S. 3 |

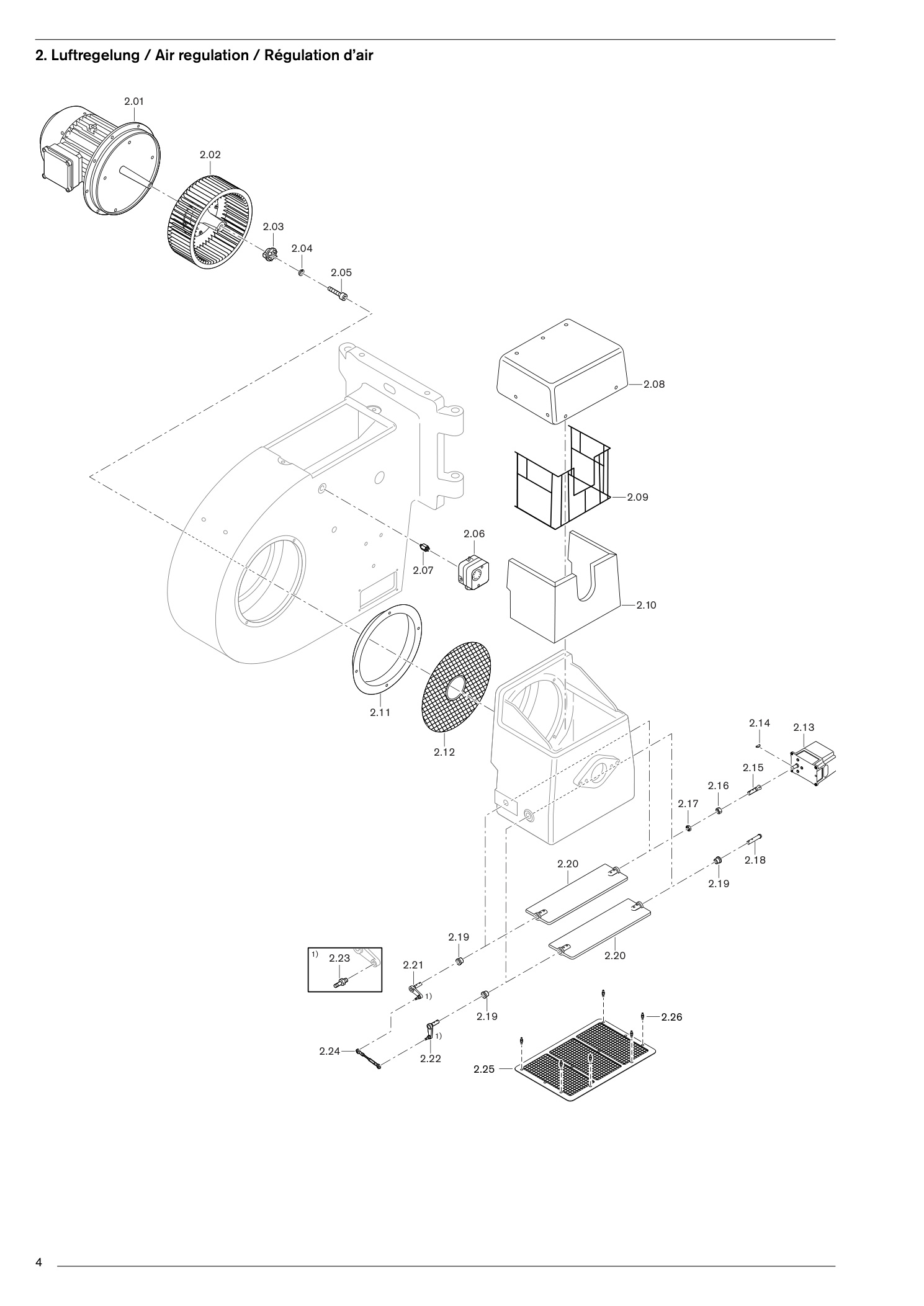

2. Luftregelung
26 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | Motor W-D132/210-2/14K0 380-415V 50Hz | 21851507010 | Im Shop suchenPDF S. 5 |
| 2.02 | Gebläserad TS-S 355 x 104,5 S1 50Hz | 21150408171 | Im Shop suchenPDF S. 5 |
| 2.03 | Klauenkupplung 55 x 11 x 48 | 21150409067 | Im Shop suchenPDF S. 5 |
| 2.04 | Federring A10 | 490006 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.05 | Schraube M10 x 40 | 402630 | Im Shop suchenPDF S. 5 |
| 2.06 | Druckwächter LGW50 A2P 2,5-50 mbar | 691373 | Im Shop suchenPDF S. 5 |
| 2.07 | Einschraubstutzen M10 x G1/4 x 42 | 25110324017 | Im Shop suchenPDF S. 5 |
| 2.08 | Abdeckhaube Gr.50 mit Ausschäumung | 21150402022 | Im Shop suchenPDF S. 5 |
| 2.09 | Haltegitter Gr.50 | 21150402062 | Im Shop suchenPDF S. 5 |
| 2.10 | Auskleidung PU-Schaum 20 x 254 x | 859211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.11 | Einlaufdüse 360 x 270 x 37; AL 99,5 W7 | 21150402287 | Im Shop suchenPDF S. 5 |
| 2.12 | Ansauggitter 68 x 360; Brenner 50/1, 50/2 | 21150402112 | Im Shop suchenPDF S. 5 |
| 2.13 | Stellantrieb SQM45.291 B9 WH 3Nm | 651501 | Im Shop suchenPDF S. 5 |
| 2.14 | Scheibenfeder 3 x 3,7 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.15 | Luftklappenwelle W-FM Gr.50 | 21750402017 | Im Shop suchenPDF S. 5 |
| 2.16 | Spannhülse W-FM | 21770402037 | Im Shop suchenPDF S. 5 |
| 2.17 | Mutter für Spannzange W-FM | 21770402047 | Im Shop suchenPDF S. 5 |
| 2.18 | Luftklappenwelle 12 x 86 | 21150402282 | Im Shop suchenPDF S. 5 |
| 2.19 | Lagerbuchse komplett Gr.50-70 | 21150402302 | Im Shop suchenPDF S. 5 |
| 2.20 | Luftklappe 116 x | 358211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.21 | Luftklappenwelle 12 x 98 x 10 | 21050404042 | Im Shop suchenPDF S. 5 |
| 2.22 | Luftklappenwelle 12 x 98 x 10 | 21050404022 | Im Shop suchenPDF S. 5 |
| 2.23 | Gelenkbolzen M6/M8 x 1 x 32 | 11057402047 | Im Shop suchenPDF S. 5 |
| 2.24 | Regelgestänge M6 x 96 | 21050404052 | Im Shop suchenPDF S. 5 |
| 2.25 | Schutzgitter | 21050402202 | Im Shop suchenPDF S. 5 |
| 2.26 | Bundbolzen M6 x 34,5 | 21070402307 | Im Shop suchenPDF S. 5 |

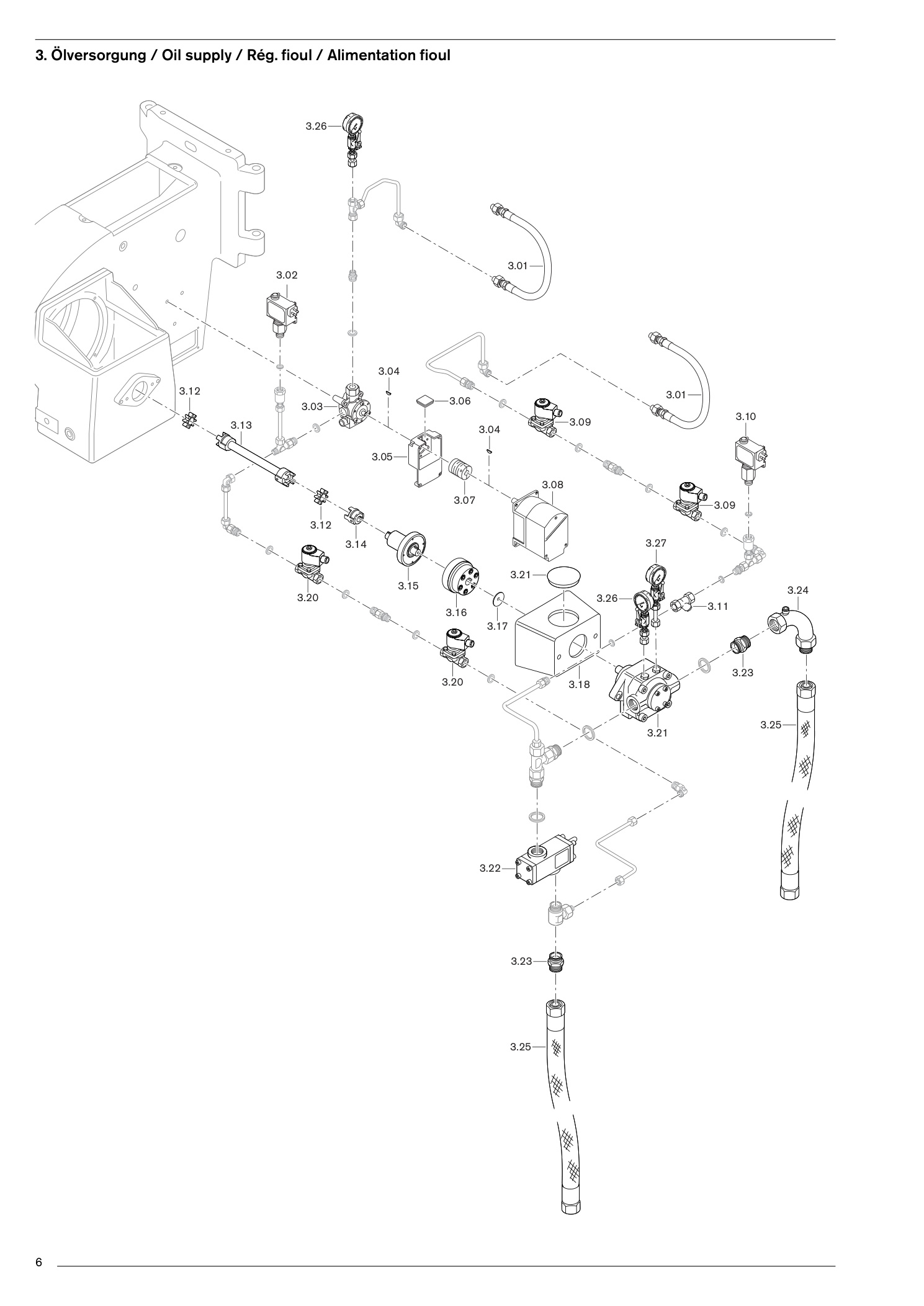

3. Ölversorgung / Oil supply / Rég. fioul / Alimentation fioul
30 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Druckschlauch DN10; 520lg, Edelstahl | 11155200542 | Im Shop suchenPDF S. 7 |
| 3.02 | Druckwächter Typ DSB 146 F931 1 - 10 bar | 21000013070 | Im Shop suchenPDF S. 7 |
| 3.03 | Ölmengenregler W-FM, Anschluss 12-PL | 21140415172 | Im Shop suchenPDF S. 7 |
| 3.04 | Scheibenfeder 3 x 3,7 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.05 | Zwischengehäuse für Ölregler | 21170415272 | Im Shop suchenPDF S. 7 |
| 3.06 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 7 |
| 3.07 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 7 |
| 3.08 | Stellantrieb SQM45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 7 |
| 3.09 | Magnetventil 321H2322 115V50Hz | 604531 | Im Shop suchenPDF S. 7 |
| 3.09 | Magnetventil 321H2322 115V50HzSpule 483541; 115V/50Hz | 604555 | Im Shop suchenPDF S. 7 |
| 3.10 | Druckwächter Typ DSB 158 F931 0 - 25 bar | 21000013080 | Im Shop suchenPDF S. 7 |
| 3.11 | Schmutzfänger G 3/8 PN50 | 499042 | Im Shop suchenPDF S. 7 |
| 3.12 | Zahnkranz Desmopan | 12126409037 | Im Shop suchenPDF S. 7 |
| 3.13 | Kupplungsmittelstück 208 mm | 21850409042 | Im Shop suchenPDF S. 7 |
| 3.14 | Pumpenkupplung | 18127409032 | Im Shop suchenPDF S. 7 |
| 3.15 | Lagerflansch | 19620709012 | Im Shop suchenPDF S. 7 |
| 3.16 | Magnetkupplung WMK 30 230 V | 21830409052 | Im Shop suchenPDF S. 7 |
| 3.17 | Haltescheibe | 15590709037 | Im Shop suchenPDF S. 7 |
| 3.18 | Pumpenflansch RGL50, RGMS50 | 21850406027 | Im Shop suchenPDF S. 7 |
| 3.19 | Verschlußstopfen | 25630606027 | Im Shop suchenPDF S. 7 |
| 3.20 | Magnetventil 121G2320 115V50Hz | 604519 | Im Shop suchenPDF S. 7 |
| 3.20 | Magnetventil 121G2320 115V50HzSpule 483541; 115V/50Hz | 604555 | Im Shop suchenPDF S. 7 |
| 3.21 | Pumpe T2C | 601044 | Im Shop suchenPDF S. 7 |
| 3.21 | Pumpe T2CWellendichtung Pumpe T | 601028 | Im Shop suchenPDF S. 7 |
| 3.22 | Druckregelventil TV4001.1 | 601016 | Im Shop suchenPDF S. 7 |
| 3.23 | Einschraubstutzen DN25 M38 x 1,5 x G1 | 12236200077 | Im Shop suchenPDF S. 7 |
| 3.24 | Rohrbogen DN25 M38 x 1,5 | 453252 | Im Shop suchenPDF S. 7 |
| 3.25 | Ölschlauch DN25 1300lg | 491035 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.26 | Manometer 0 bis 40 bar | 12136485020 | Im Shop suchenPDF S. 7 |
| 3.27 | Vakuum-Manometer -1 +9 | 21050506052 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |

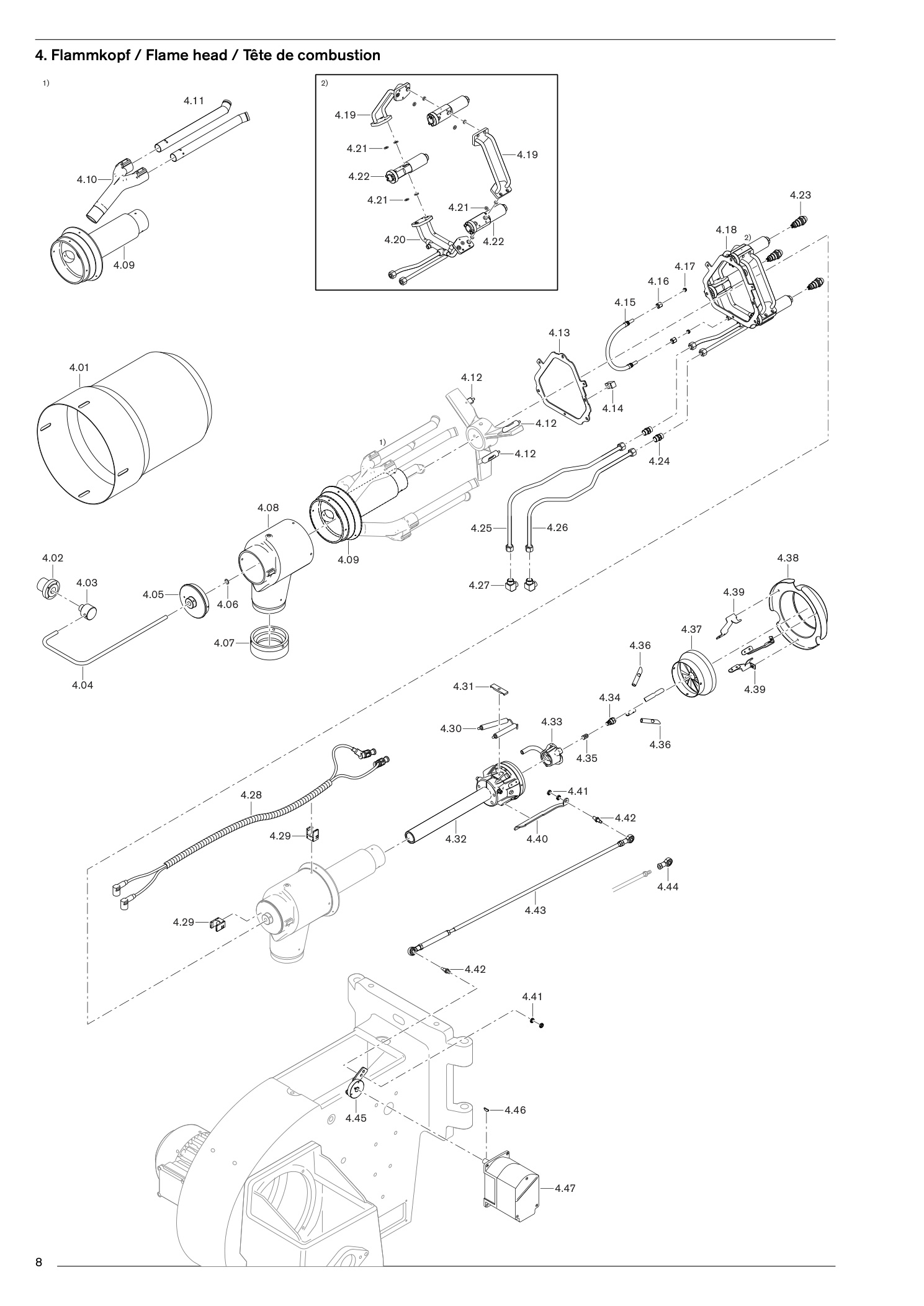

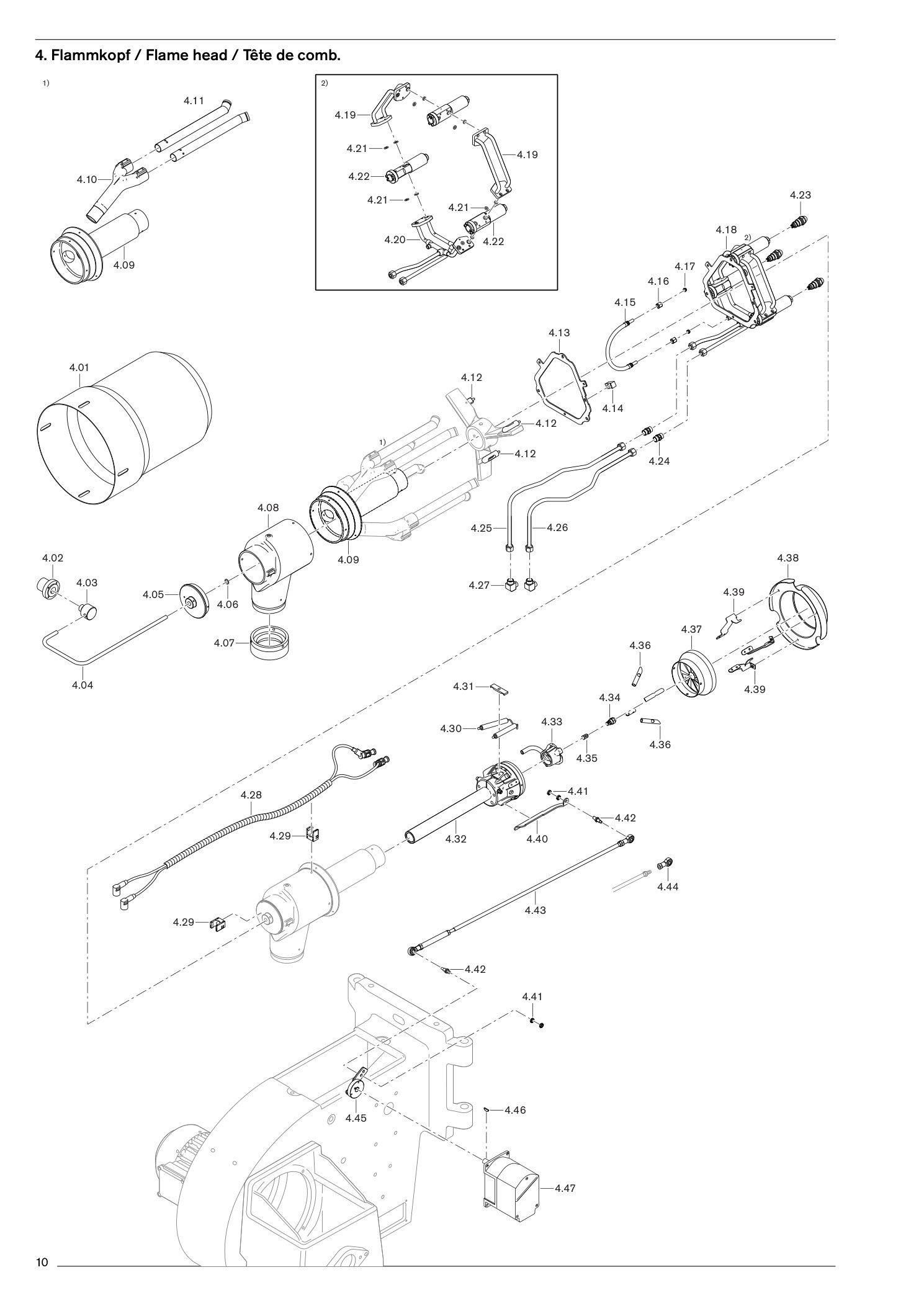

4. Flammkopf / Flame head
63 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Flammrohr komplett G50/2-3LN | 21850514332 | Im Shop suchenPDF S. 9 |
| 4.02 | Anschlussflansch | 16120814637 | Im Shop suchenPDF S. 9 |
| 4.03 | Zündgasadapter | 21830514117 | Im Shop suchenPDF S. 9 |
| 4.04 | Zündgasrohr RGL50/2-A-3LN | 21850514327 | Im Shop suchenPDF S. 9 |
| 4.05 | Rohrabschluss RGL50/2 -3LN | 21830514077 | Im Shop suchenPDF S. 9 |
| 4.06 | O-Ring 10 x 2 DIN 3771 | 445009 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.07 | Reduzierring 75 x 110 x 43 | 15090714047 | Im Shop suchenPDF S. 9 |
| 4.08 | Mischgehäuse RGL50/2 -3LN | 21840514167 | Im Shop suchenPDF S. 9 |
| 4.09 | Lagerung vormontiert RGL50/2-A-3LN | 21850514382 | Im Shop suchenPDF S. 9 |
| 4.10 | Verteilerrohr RGL50/2-A-3LN | 21850514367 | Im Shop suchenPDF S. 9 |
| 4.11 | Gasrohr sek. vorm. RGL50/2-A-3LN | 21850514362 | Im Shop suchenPDF S. 9 |
| 4.11 | Gasrohr sek. vorm. RGL50/2-A-3LNGasrohr-Vorderteil kpl. RGL50/2-A-3LN | 21850514372 | Im Shop suchenPDF S. 9 |
| 4.11 | Gasrohr sek. vorm. RGL50/2-A-3LNDüse d=8 mm für Rohr D=25 mm | 21850514237 | Im Shop suchenPDF S. 9 |
| 4.12 | Befestigungsbolzen RL50-3LN | 21050410087 | Im Shop suchenPDF S. 9 |
| 4.13 | Montagering RGL50/2-A-3LN | 21850510047 | Im Shop suchenPDF S. 9 |
| 4.14 | Verdrehsicherung 3LN | 21830514037 | Im Shop suchenPDF S. 9 |
| 4.15 | Druckschlauch DN4; 400mm; LL-8 M12 x 1 | 491245 | Im Shop suchenPDF S. 9 |
| 4.16 | Überwurfmutter XM08-LL | 452816 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.17 | Schneidring XD08-LL | 452809 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.18 | Düsenstockeinheit sekundär kpl. RGL50/2 | 21850510012 | Im Shop suchenPDF S. 9 |
| 4.19 | Ölverbindungssegment RGL50/2-A-3LN | 21850510032 | Im Shop suchenPDF S. 9 |
| 4.20 | Ölanschlusssegment RGL50/2-A-3LN | 21850510022 | Im Shop suchenPDF S. 9 |
| 4.21 | O-Ring 8 x 2,5 DIN 3771 | 445524 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.22 | Düsenkopf HDK30-D | 21130410082 | Im Shop suchenPDF S. 9 |
| 4.23 | Regeldüse K3-S160 kg 30° | 602786 | Im Shop suchenPDF S. 9 |
| 4.23 | Regeldüse K3-S165 kg 30° | 602787 | Im Shop suchenPDF S. 9 |
| 4.23 | Regeldüse K3-S170 kg 30° | 602788 | Im Shop suchenPDF S. 9 |
| 4.23 | Regeldüse K3-S180 kg 30° | 602789 | Im Shop suchenPDF S. 9 |
| 4.23 | Regeldüse K3-S190 kg 30° | 602790 | Im Shop suchenPDF S. 9 |
| 4.23 | Regeldüse K3-S1100 kg 30° | 602791 | Im Shop suchenPDF S. 9 |
| 4.23 | Regeldüse K3-S1110 kg 30° | 602792 | Im Shop suchenPDF S. 9 |
| 4.23 | Regeldüse K3-S1120 kg 30° | 602793 | Im Shop suchenPDF S. 9 |
| 4.24 | Verschraubung XG 10-L A3C | 452023 | Im Shop suchenPDF S. 9 |
| 4.25 | Ölleitung 10 x 1 VL | 21850510058 | Im Shop suchenPDF S. 9 |
| 4.26 | Ölleitung 10 x 1 RL | 21850510068 | Im Shop suchenPDF S. 9 |
| 4.27 | Verschraubung XWR 12/10-L A3C | 452075 | Im Shop suchenPDF S. 9 |
| 4.28 | Zündkabel kpl. 1250mm RGL50/2-A-3LN | 21750511012 | Im Shop suchenPDF S. 9 |
| 4.29 | Klemmschelle schwarz für Wellrohr | 730720 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.30 | Zündelektrode 3LN | 21830514062 | Im Shop suchenPDF S. 9 |
| 4.31 | Elektrodenklammer 3LN | 21830514067 | Im Shop suchenPDF S. 9 |
| 4.32 | Mittenluftabdeckung vorm. RGL50/2 | 21860514032 | Im Shop suchenPDF S. 9 |
| 4.33 | Düsenstock primär vorm. RGL50/2 | 21860514112 | Im Shop suchenPDF S. 9 |
| 4.34 | Düse S 60° Fabrikat Steinen1,35 gph | 612211 | Im Shop suchenPDF S. 9 |
| 4.34 | Düse S 60° Fabrikat Steinen1,50 gph | 612212 | Im Shop suchenPDF S. 9 |
| 4.34 | Düse S 60° Fabrikat Steinen1,65 gph | 612213 | Im Shop suchenPDF S. 9 |
| 4.34 | Düse S 60° Fabrikat Steinen1,75 gph | 612214 | Im Shop suchenPDF S. 9 |
| 4.34 | Düse S 60° Fabrikat Steinen2,00 gph | 612216 | Im Shop suchenPDF S. 9 |
| 4.34 | Düse S 60° Fabrikat Steinen2,25 gph | 612217 | Im Shop suchenPDF S. 9 |
| 4.34 | Düse S 60° Fabrikat Steinen2,50 gph | 612251 | Im Shop suchenPDF S. 9 |
| 4.35 | Düsenabschlussventil | 640708 | Im Shop suchenPDF S. 9 |
| 4.36 | Gasrohr primär RGL50/2-A-3LN | 21870514177 | Im Shop suchenPDF S. 9 |
| 4.37 | Stauscheibe primär RGL50/2-A-3LN | 21850514402 | Im Shop suchenPDF S. 9 |
| 4.38 | Stauscheibe RGL50/2-A-3LN | 21850514252 | Im Shop suchenPDF S. 9 |
| 4.39 | Stauscheibenhalter RGL50/2-A-3LN | 21850514297 | Im Shop suchenPDF S. 9 |
| 4.40 | Führungswinkel RGL50/2-A-3LN | 21850514287 | Im Shop suchenPDF S. 9 |
| 4.41 | Sechskantmutter M8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.42 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 11 |
| 4.43 | Antriebsgestänge für Mischeinrichtung | 21860515012 | Im Shop suchenPDF S. 11 |
| 4.44 | Gelenkkopf GISW 8K | 499276 | Im Shop suchenPDF S. 11 |
| 4.45 | Antriebshebel kpl. 3LN | 21870515032 | Im Shop suchenPDF S. 11 |
| 4.46 | Passfeder 5 x 3 x 28 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 4.47 | Stellantrieb SQM48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 11 |
| 4.48 | Ersatzteilset Mischeinrichtung | 29050500012 | Im Shop suchenPDF S. 11 |

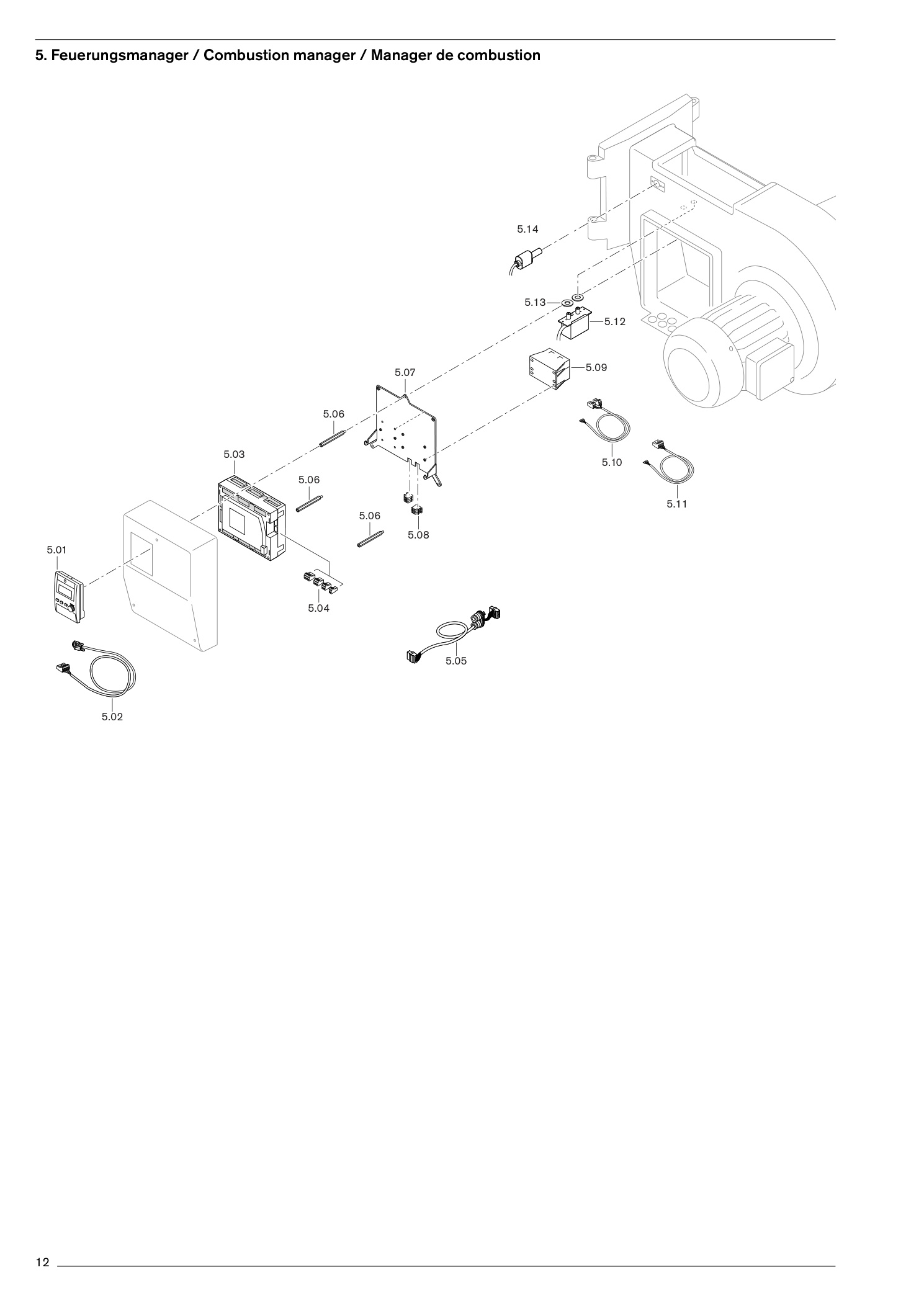

5. Feuerungsmanager / Combustion manager / Manager de combustion
56 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.01 | ABE für W-FM 100/200Westeuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 13 |
| 5.01 | ABE für W-FM 100/200Westeuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 13 |
| 5.01 | ABE für W-FM 100/200Osteuropa 1 (GB, PL, H, CZ, KRO, SLO) | 600441 | Im Shop suchenPDF S. 13 |
| 5.01 | ABE für W-FM 100/200Osteuropa 2 (GB, RUS, D, TR, RO, BG) | 600442 | Im Shop suchenPDF S. 13 |
| 5.02 | Steckerkabel W-FM...ABEABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 13 |
| 5.02 | Steckerkabel W-FM...ABEABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 13 |
| 5.02 | Steckerkabel W-FM...ABEABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.02 | Steckerkabel W-FM...ABEABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 13 |
| 5.03 | Feuerungsmanager 230V; 50-60HzW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 13 |
| 5.03 | Feuerungsmanager 230V; 50-60HzW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 13 |
| 5.03 | Feuerungsmanager 230V; 50-60HzW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.04 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX3-03 | 716302 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX5-01 Öl- min- Druck DSA58 | 716307 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX5-02 Öl- max- Druck DSA46 | 716308 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX71 Gaszähler | 716334 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 13 |
| 5.04 | W-FM SteckerX73 Frequenzumrichter | 716336 | Im Shop suchenPDF S. 13 |
| 5.05 | Steckerkabel SQM4... zu SQM4500 mm lang | 21760512062 | Im Shop suchenPDF S. 13 |
| 5.05 | Steckerkabel SQM4... zu SQM4600 mm lang | 21760512072 | Im Shop suchenPDF S. 13 |
| 5.05 | Steckerkabel SQM4... zu SQM41000 mm lang | 21760512092 | Im Shop suchenPDF S. 13 |
| 5.06 | Stehbolzen M5 x | 128211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.07 | Montageplatte Gr. 30-50 für W-FM | 21730417032 | Im Shop suchenPDF S. 13 |
| 5.08 | Schutzleiterklemme DFK 4 PE Phoenix | 735208 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.09 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.10 | Steckerkabel W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 13 |
| 5.11 | Steckerkabel W-FM Trafo 12-0-12V | 21770612022 | Im Shop suchenPDF S. 13 |
| 5.12 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 13 |
| 5.13 | Dichtring 44 x 18 x 4 f. Zündgerät W-ZG02 | 21116311027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 5.14 | Flammenfühler QRA73.A27 | 600643 | Im Shop suchenPDF S. 13 |

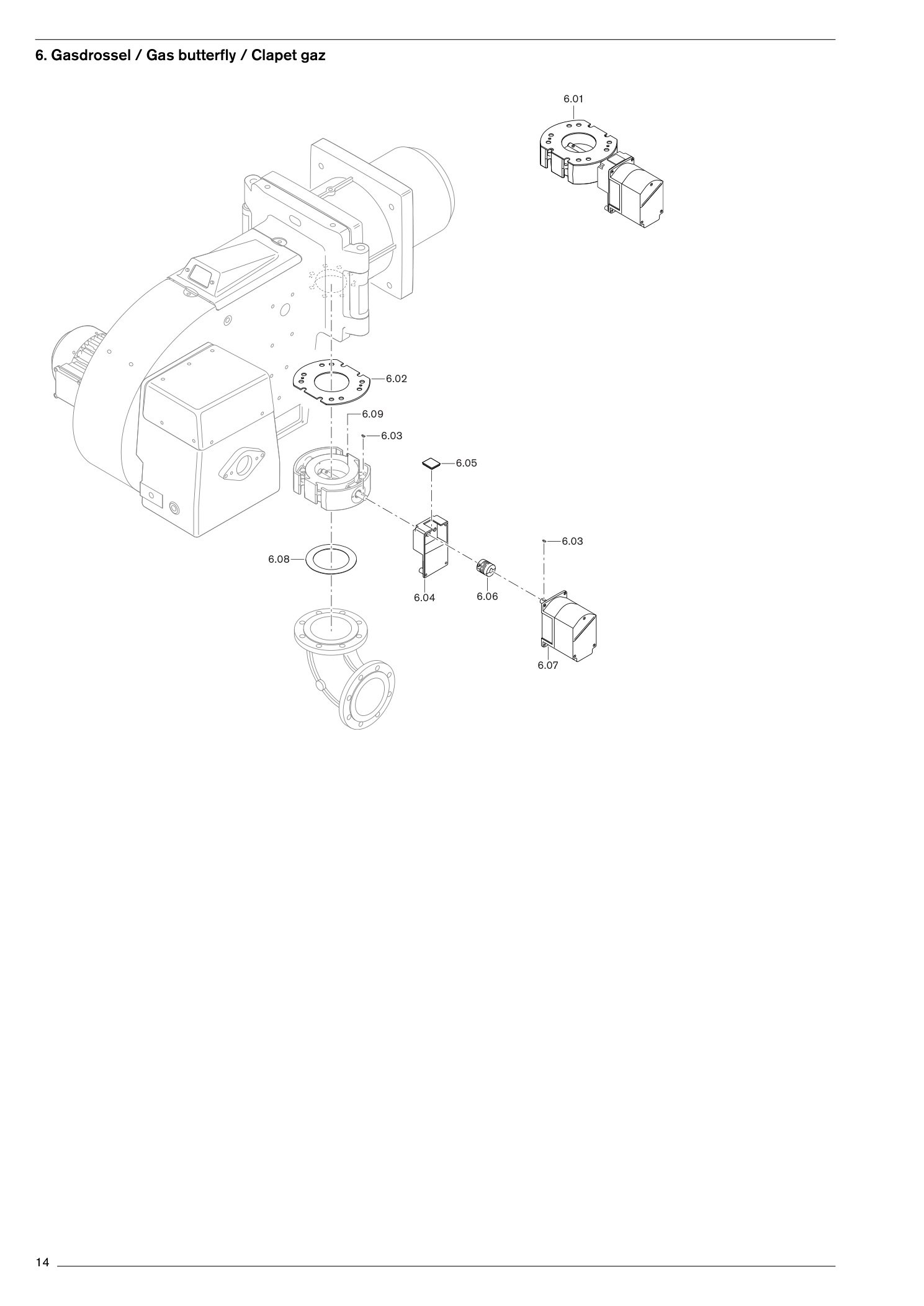

6. Gasdrossel / Gas butterfly / Clapet gaz
9 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | Gasdrossel DN80 W-FM komplett | 21750525020 | Im Shop suchenPDF S. 15 |
| 6.02 | Dichtung 92 x 200 x 2 Gummikork | 15190700017 | Im Shop suchenPDF S. 15 |
| 6.03 | Scheibenfeder 3 x 3,7 DIN 6888 | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 15 |
| 6.04 | Zwischengehäuse für Gasdrossel | 21770425022 | Im Shop suchenPDF S. 15 |
| 6.05 | Schauglas 33 x 33 x6 | 21140417027 | Im Shop suchenPDF S. 15 |
| 6.06 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 15 |
| 6.07 | Stellantrieb SQM45.291 B9 WH 3Nm | 651501 | Im Shop suchenPDF S. 15 |
| 6.08 | Dichtring DN80 90 x 142 x 2 DIN 2690 | 441044 | Im Shop suchenPDF S. 15 |
| 6.09 | Gasdrossel DN80 W-FM | 25050525012 | Im Shop suchenPDF S. 15 |

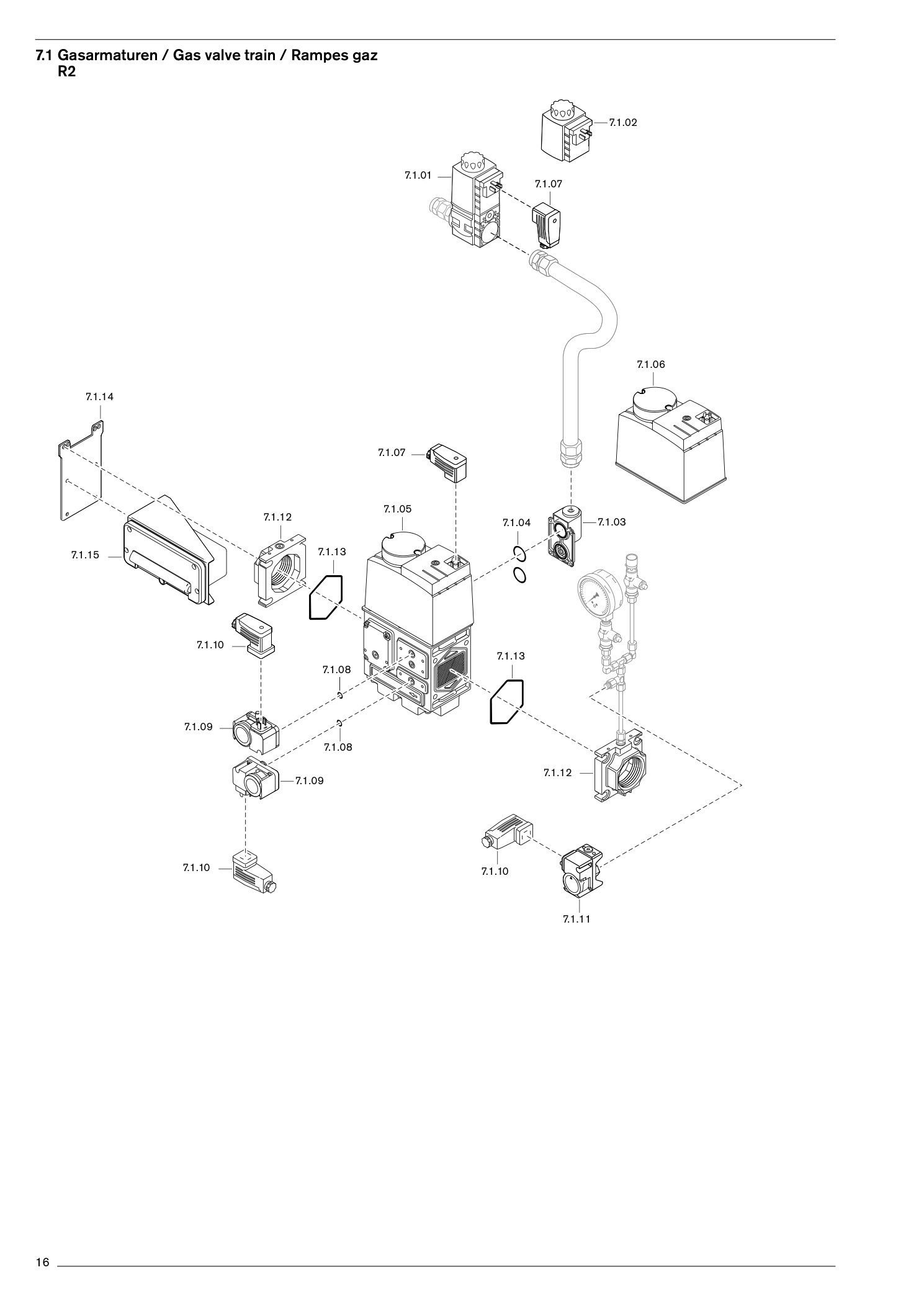

7. Sachgruppe 7
70 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1.01 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 17 |
| 7.1.02 | Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 17 |
| 7.1.03 | Zündgasflansch G3/4" | 625032 | Im Shop suchenPDF S. 17 |
| 7.1.04 | O-Ring 27 x 1,5 | 445517 | Im Shop suchenPDF S. 17 |
| 7.1.05 | Magnetventil DMV 525/12; 220-240V | 625040 | Im Shop suchenPDF S. 17 |
| 7.1.06 | Magnet DMV525/12 220-240V (Bis 06/2010) | 625022 | Im Shop suchenPDF S. 17 |
| 7.1.06 | Magnet DMV525/12 220-240V (Bis 06/2010)Magnet DMV525/12 220-240V (Ab 07/2010) | 625038 | Im Shop suchenPDF S. 17 |
| 7.1.07 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 17 |
| 7.1.08 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.1.09 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 17 |
| 7.1.09 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 17 |
| 7.1.09 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 17 |
| 7.1.10 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 17 |
| 7.1.11 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 17 |
| 7.1.11 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 17 |
| 7.1.11 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 17 |
| 7.1.12 | Flansch kpl.Rp 1 1/2 DMV 525/12 | 625030 | Im Shop suchenPDF S. 17 |
| 7.1.12 | Flansch kpl.Rp 2 DMV 525/12 | 625031 | Im Shop suchenPDF S. 17 |
| 7.1.13 | Dichtung für Flansch DMV525/12 | 625033 | Im Shop suchenPDF S. 17 |
| 7.1.14 | Montageplatte für Klemmkasten | 21730426107 | Im Shop suchenPDF S. 17 |
| 7.1.15 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 17 |
| 7.1.15 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 17 |

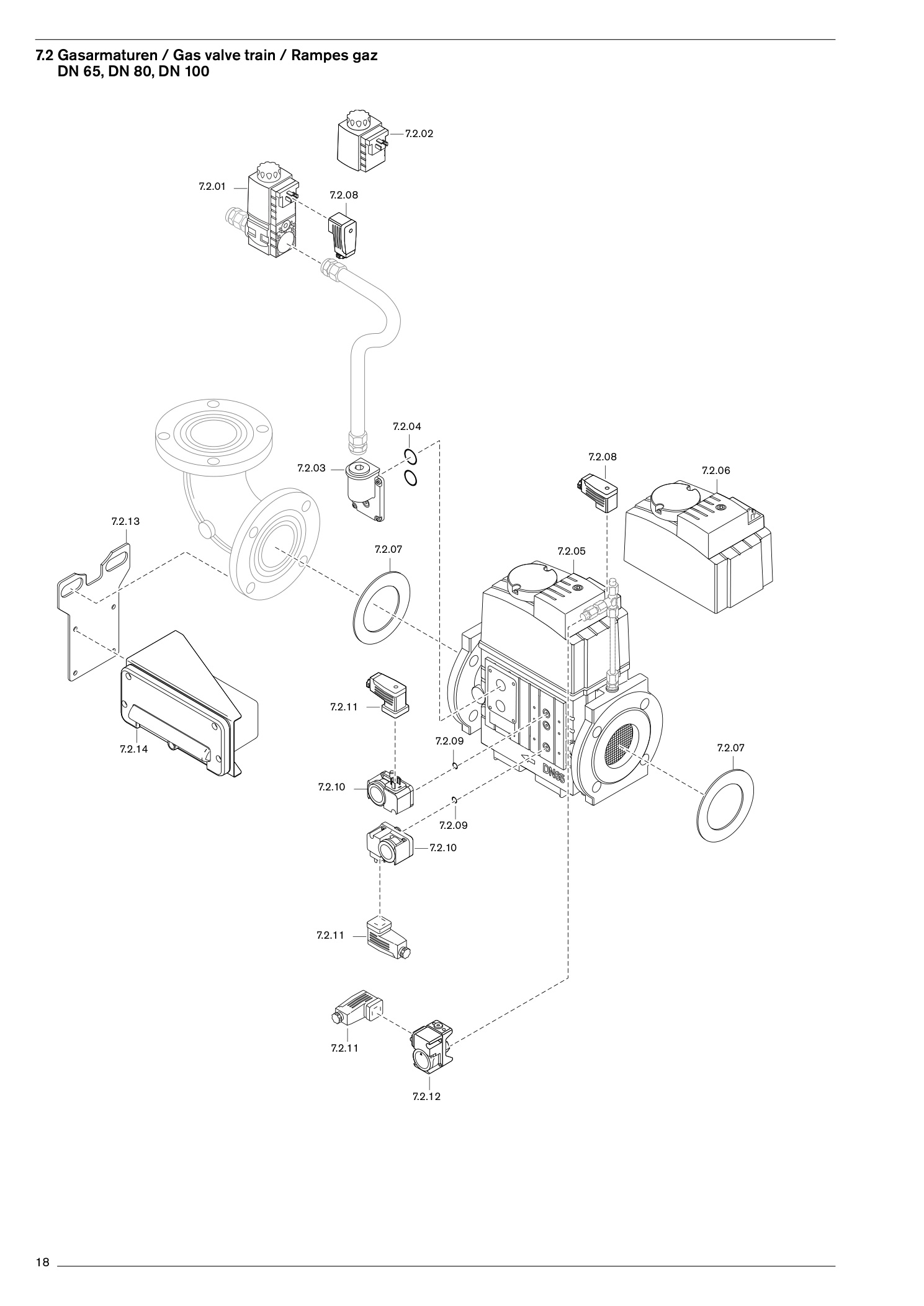

| 7.2.01 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 19 |
| 7.2.02 | Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 19 |
| 7.2.03 | Zündgasflansch G3/4" | 625032 | Im Shop suchenPDF S. 19 |
| 7.2.04 | O-Ring 27 x 1,5 | 445517 | Im Shop suchenPDF S. 19 |
| 7.2.05 | MagnetventilDMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 19 |
| 7.2.05 | MagnetventilDMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 19 |
| 7.2.05 | MagnetventilDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 19 |
| 7.2.06 | Magnet komplett5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 19 |
| 7.2.06 | Magnet komplett5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 19 |
| 7.2.06 | Magnet komplett5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 19 |
| 7.2.07 | Dichtring77 x 127 x 2 (DN 65) | 441861 | Im Shop suchenPDF S. 19 |
| 7.2.07 | Dichtring90 x 142 x 2 (DN 80) | 441044 | Im Shop suchenPDF S. 19 |
| 7.2.07 | Dichtring115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 19 |
| 7.2.08 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 19 |
| 7.2.09 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.2.10 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 19 |
| 7.2.10 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 19 |
| 7.2.10 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 19 |
| 7.2.11 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 19 |
| 7.2.12 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 19 |
| 7.2.12 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 19 |
| 7.2.12 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 19 |
| 7.2.13 | Montageplattefür Klemmk. DN 65 | 21770426187 | Im Shop suchenPDF S. 19 |
| 7.2.13 | Montageplattefür Klemmk. DN 80 - DN | 100217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.2.14 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 19 |
| 7.2.14 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 19 |
| 7.2.15 | Leiterplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |

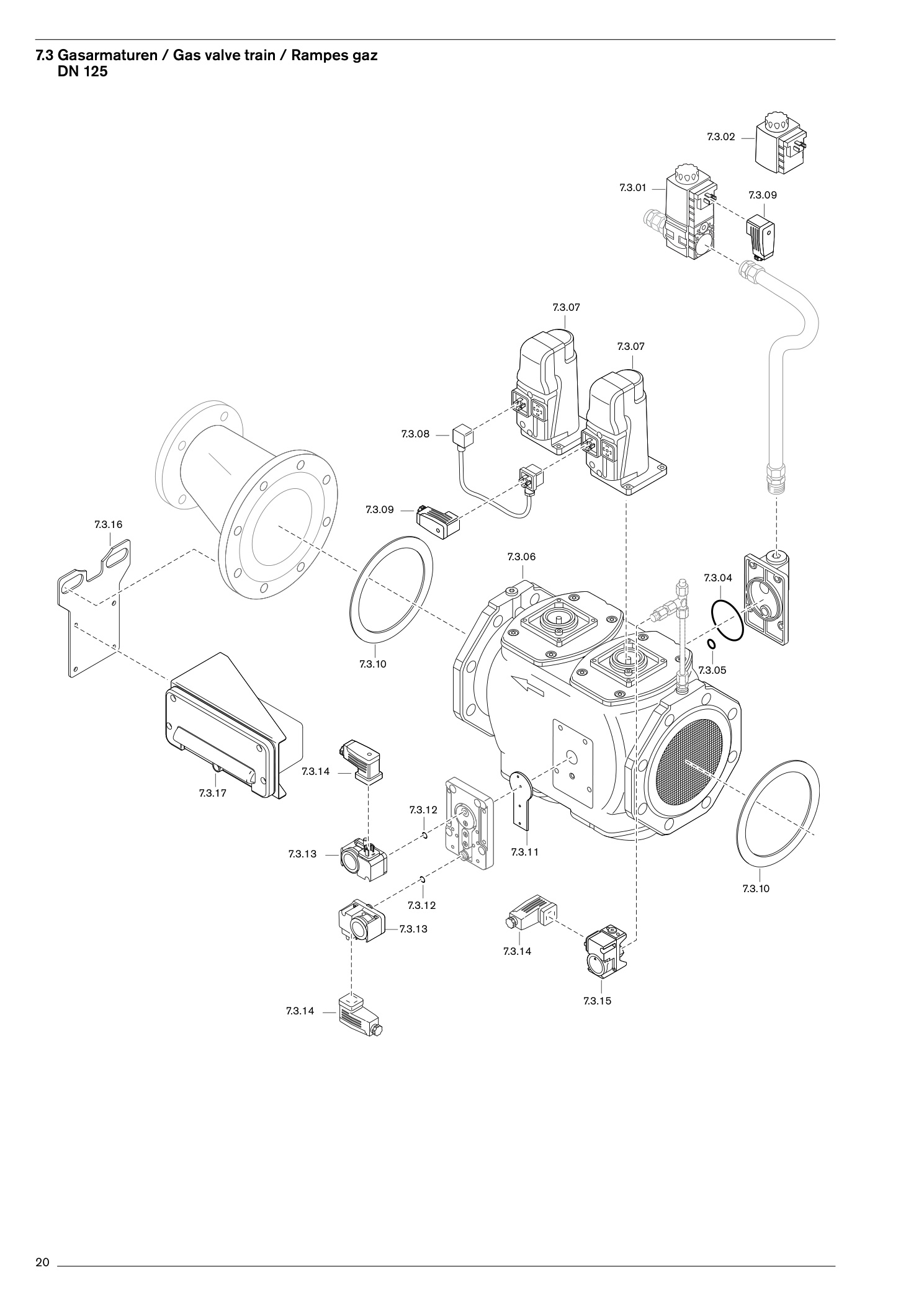

| 7.3.01 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 21 |
| 7.3.02 | Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 21 |
| 7.3.04 | 61,6 x 2,6 -N-NBR 70 DIN 3771 | 445158 | Im Shop suchenPDF S. 21 |
| 7.3.05 | 10,7 x 2,6 -N-NBR 70 DIN 3771 | 445157 | Im Shop suchenPDF S. 21 |
| 7.3.06 | GasdoppelventilVGD40. | 125625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 7.3.07 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 21 |
| 7.3.08 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 21 |
| 7.3.09 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 21 |
| 7.3.10 | Dichtring141 x 192 x 2 DN | 125441 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 7.3.11 | Dichtung VGD40 für Druckwächterplatte | 625508 | Im Shop suchenPDF S. 21 |
| 7.3.12 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 7.3.13 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 21 |
| 7.3.13 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 21 |
| 7.3.13 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 21 |
| 7.3.14 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 21 |
| 7.3.15 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 21 |
| 7.3.15 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 21 |
| 7.3.15 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 21 |
| 7.3.16 | Montageplattefür Klemmk. DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 21 |
| 7.3.17 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 21 |
| 7.3.17 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 21 |
