Weishaupt Brenner Größen 5 bis 11

Dokument 83021480. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.

← Zur Übersicht Original-PDF öffnen

Zeichnungen und Übersichten

Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

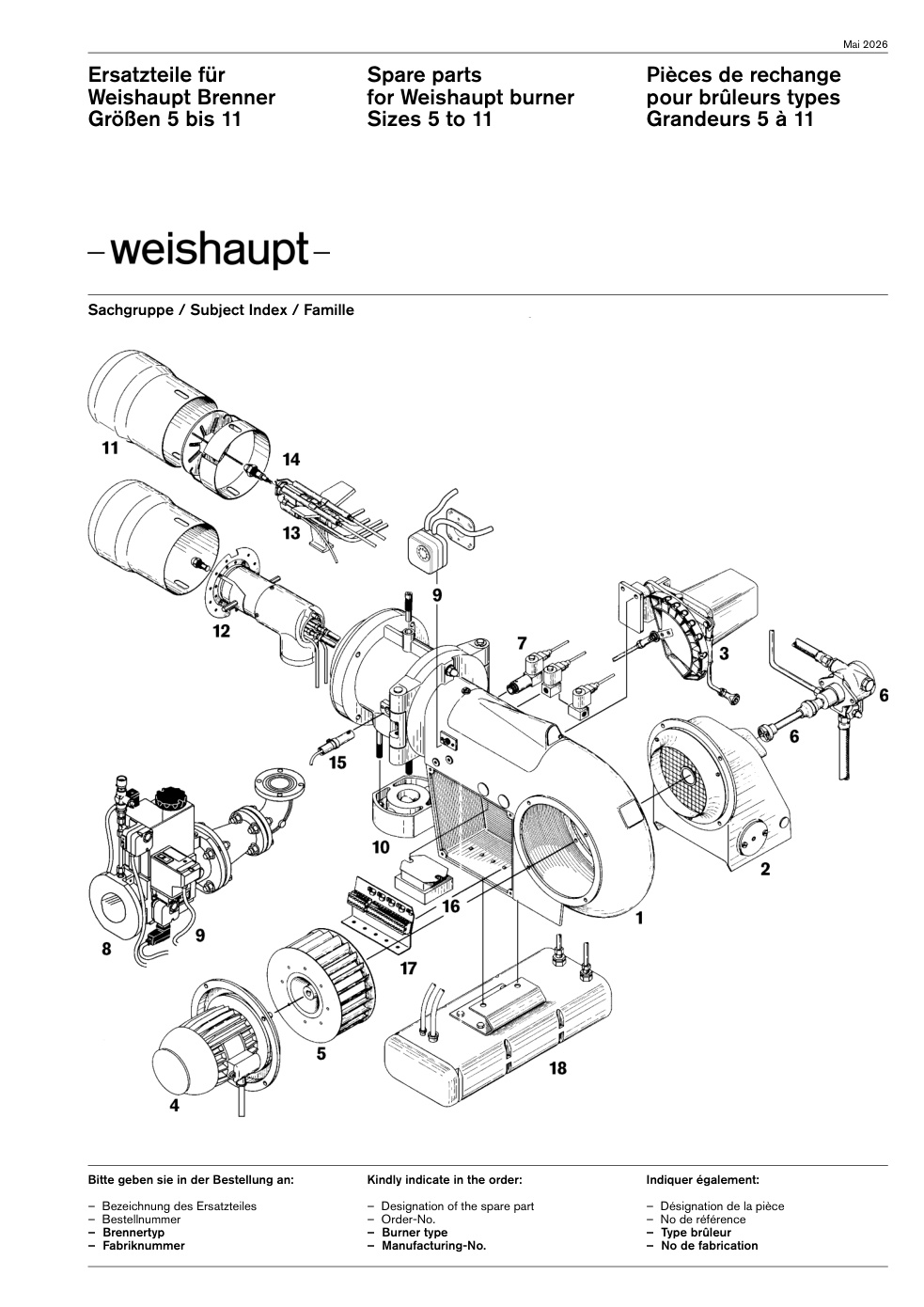

Explosionszeichnung Weishaupt Brenner Größen 5 bis 11 – PDF-Seite 1 — Explosionszeichnung – PDF-Seite 1

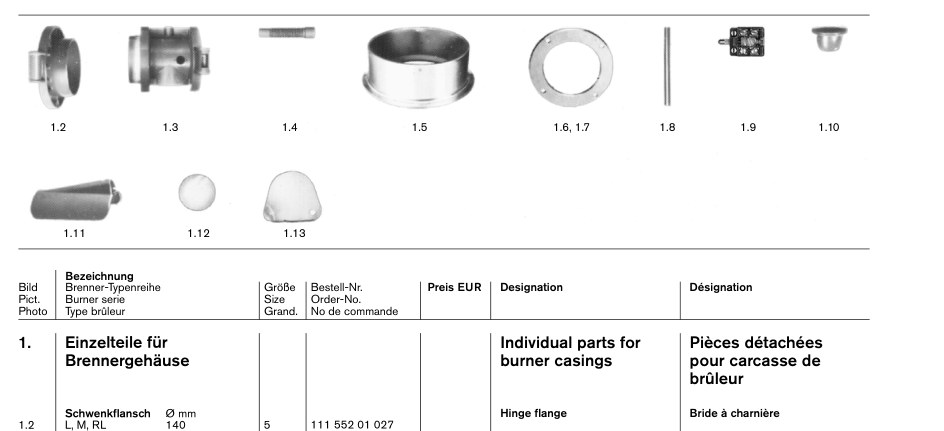

1. Einzelteile für Brennergehäuse

58 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
1.2	L, M, RL 140 5	11155201027	Im Shop suchen PDF S. 2
1.2	L, M, RL 140 5L 151 5 LN	11156401012	Im Shop suchen PDF S. 2
1.2	L, M, RL 140 5L, MS, RL, RMS, 180 7 + 8	11165201027	Im Shop suchen PDF S. 2
1.2	L, M, RL 140 5L, MS, RL, RMS 220 8/2	11186201017	Im Shop suchen PDF S. 2
1.2	L, M, RL 140 5L, MS, RL, RMS 275 9 + 10	11197401027	Im Shop suchen PDF S. 2
1.2	L, M, RL 140 5RL, RMS 340 11	18117401027	Im Shop suchen PDF S. 2
1.3	G, GL, RGL 180 5	15151801057	Im Shop suchen PDF S. 2
1.3	G, GL, RGL 180 5G, GL, RGL 220 7 + 8	15170701037	Im Shop suchen PDF S. 2
1.3	G, GL, RGL 180 5G, GL, RGL 280 9 + 10	15190701017	Im Shop suchen PDF S. 2
1.3	G, GL, RGL 180 5G, RGL 326 11	19110701017	Im Shop suchen PDF S. 2
1.4	G, GL, RGL 5	15151801077	Im Shop suchen PDF S. 2
1.4	G, GL, RGL 5G, GL, RGL 7 +8	15170701057	Im Shop suchen PDF S. 2
1.4	G, GL, RGL 5G, GL, RGL (G7-LN) 9 +10	15190701107	Im Shop suchen PDF S. 2
1.4	G, GL, RGL 5G, RGL 11	16130814997	Im Shop suchen PDF S. 2
1.5	L, MS, RL, RMS 220 mm 9	11197401037	Im Shop suchen PDF S. 2
1.5	L, MS, RL, RMS 220 mm 9RL, RMS, L 10	18107401017	Im Shop suchen PDF S. 2
1.5	L, MS, RL, RMS 220 mm 9RL, RMS 318 mm 11	18117401037	Im Shop suchen PDF S. 2
1.6	L, M, RL 242 x 160 5	11155200127	Im Shop suchen PDF S. 2
1.6	L, M, RL 242 x 160 5L, MS, RL, RMS 280,5 x 202 7 + 8	11165200127	Im Shop suchen PDF S. 2
1.6	L, M, RL 242 x 160 5L, MS, RL, RMS 350 x 255 8/2	12126200037	Im Shop suchen PDF S. 2
1.6	L, M, RL 242 x 160 5L, MS, RL, RMS 380 x 302,5 9 + 10	11197400077	Im Shop suchen PDF S. 2
1.6	L, M, RL 242 x 160 5RL, RMS 450 x 341,5 11	18117400037	Im Shop suchen PDF S. 2
1.7	G, GL, RGL, RGMS 260 x 202 5	11161200107	Im Shop suchen PDF S. 2
1.7	G, GL, RGL, RGMS 260 x 202 5G, GL, RGL, RGMS 330 x 255 7 + 8	15170700057	Im Shop suchen PDF S. 2
1.7	G, GL, RGL, RGMS 260 x 202 5G, GL, RGL, RGMS 380 x 302,5 9 + 10	11197400077	Im Shop suchen PDF S. 2
1.7	G, GL, RGL, RGMS 260 x 202 5G, RGL, RGMS 450 x 350 11	19110700037	Im Shop suchen PDF S. 2
1.8	L, MS, RL, RMS, G, GL, RGL 5-8	11165201047	Im Shop suchen PDF S. 2
1.8	L, MS, RL, RMS, G, GL, RGL 5-8L, MS, RL, RMS, G, GL, RGL 9-11	11197401057	Im Shop suchen PDF S. 2
1.9	Endschalter mit Anschlusskabel	701251	Im Shop suchen PDF S. 2
1.10	Stopfen für Brennergehäuse Closingfür Bohrung Ø 14,7	11115100047	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.10	Stopfen für Brennergehäuse ClosingØ 15,6 rot	452873	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.10	Stopfen für Brennergehäuse ClosingØ 15,6 schwarz	446001	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.10	Stopfen für Brennergehäuse ClosingØ 18,4	452847	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.10	Stopfen für Brennergehäuse ClosingØ 20,0	11115100087	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.10	Stopfen für Brennergehäuse ClosingØ 20,7	446004	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.10	Stopfen für Brennergehäuse ClosingØ 6,5	11101101157	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.10	Stopfen für Brennergehäuse ClosingØ 6,9	11151200077	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.10	Stopfen für Brennergehäuse ClosingG 1/8”	452859	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.11	L, M, RL, G, GL, RGL 5	11155201022	Im Shop suchen PDF S. 2
1.11	L, M, RL, G, GL, RGL 5L, MS, RL, RMS, G, GL, RGL 7 + 8	11165201022	Im Shop suchen PDF S. 2
1.11	L, M, RL, G, GL, RGL 5L, MS, RL, RMS, G, GL, RGL 9-11	11197401022	Im Shop suchen PDF S. 2
1.12	Schauglas für Schaurohrdeckel	11115101097	Im Shop suchen PDF S. 2
1.13	Abdeckblech	11131101117	Im Shop suchen PDF S. 2
1.14	L (Z+T) 5-10	11136100042	Im Shop suchen PDF S. 3
1.15	RL, M, MS, RMS 5-11	11236100052	Im Shop suchen PDF S. 3
1.15	RL, M, MS, RMS 5-11GL 5-9	15532700022	Im Shop suchen PDF S. 3
1.15	RL, M, MS, RMS 5-11RGL 8-11	11236100052	Im Shop suchen PDF S. 3
1.16	G 5-11	25130301077	Im Shop suchen PDF S. 3
1.16	G 5-11RGL (ohne Bild) 5-7	15632700012	Im Shop suchen PDF S. 3
1.17	Blinddeckel 1 x 40 x 60 (Gas) 5-11	15151801087	Im Shop suchen PDF S. 3
1.18	L, GL 5-9	11135100057	Im Shop suchen PDF S. 3
1.19	L, GL 5-9	11135100067	Im Shop suchen PDF S. 3
1.20	M, MS, RL, RMS, RGL 5-11	11235100107	Im Shop suchen PDF S. 3
1.21	L, M, MS, RL, RMS 5	11155200097	Im Shop suchen PDF S. 3
1.21	L, M, MS, RL, RMS 57+8	11165200087	Im Shop suchen PDF S. 3
1.21	L, M, MS, RL, RMS 511	18117401057	Im Shop suchen PDF S. 3
1.22	AnsaugluftführungL-1LN, G, GL, RGL 5	11156401027	Im Shop suchen PDF S. 3
1.22	AnsaugluftführungRL 7-1 LN 7	11176204132	Im Shop suchen PDF S. 3

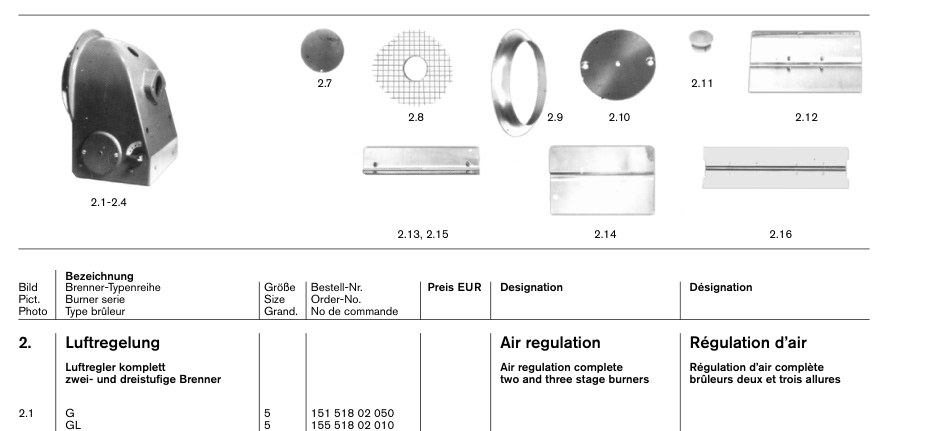

2. Luftregelung

65 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
2.1	G 5	15151802050	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
2.1	G 5GL 5	15551802010	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
2.2	RL 5	11158202020	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
2.3	G 5	15151802060	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
2.3	G 5G, Ausf. ZMI 5	15151802040	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
2.4	GL, RGL 5	15551802020	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
2.5	Luftleitblech 5 LN	11156402047	Im Shop suchen PDF S. 4
2.6	Federmutter 5 LN	412506	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
2.7	L, MS, RL, RMS, G, GL, RGL 9 -11	11097402077	Im Shop suchen PDF S. 4
2.8	L, M, RL, G, GL, RGL 5	11157402012	Im Shop suchen PDF S. 4
2.8	L, M, RL, G, GL, RGL 5L, MS, RL, RMS, G, GL, RGL 7+8/2	11177402012	Im Shop suchen PDF S. 4
2.8	L, M, RL, G, GL, RGL 5L, MS, RL, RMS, G, GL, RGL 9 -11	11197401072	Im Shop suchen PDF S. 4
2.9	L, M, RL, G, GL, RGL 5	11155202067	Im Shop suchen PDF S. 4
2.9	L, M, RL, G, GL, RGL 5L, MS, RL, RMS, G, GL, RGL 7+8/2	11176204107	Im Shop suchen PDF S. 4
2.9	L, M, RL, G, GL, RGL 5L, MS, RL, RMS, G, GL, RGL 9-11	11197401207	Im Shop suchen PDF S. 4
2.10	Abdeckblech mit Lagerbuchse 5-11	11165202042	Im Shop suchen PDF S. 4
2.10	Abdeckblech mit Lagerbuchse 5-117-8/2(T)	11179404022	Im Shop suchen PDF S. 4
2.11	L, M, MS, RL, RMS, G, GL 15,6 5-11	452873	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
2.11	L, M, MS, RL, RMS, G, GL 15,6 5-11L, MS, RL, RMS, G, GL, RGL 35,0 5-8	11101102077	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
2.11	L, M, MS, RL, RMS, G, GL 15,6 5-11L, MS, RL, RMS, G, GL, RGL 20,0 9 + 10	11115100087	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
2.11	L, M, MS, RL, RMS, G, GL 15,6 5-11G (Pumpenöffnung) 55,0 5 -11	452854	Im Shop suchen PDF S. 4
2.11	L, M, MS, RL, RMS, G, GL 15,6 5-11R 1/8 5 -11	452859	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
2.12	L,M,RL,G,GL,RGL 128 x 226 5	11156204032	Im Shop suchen PDF S. 4
2.13	L,M,RL,G,GL,RGL 60 x 227 5	11156204042	Im Shop suchen PDF S. 4
2.14	L,MS,RL,RMS,G,GL,RGL 150 x 240 7 + 8	11176204092	Im Shop suchen PDF S. 4
2.15	L,MS,RL,RMS,G,GL,RGL 64 x 240 7 + 8	11176204082	Im Shop suchen PDF S. 4
2.16	L,MS,RL,RMS,G,GL,RGL 107 x 370 9-11	11197402032	Im Shop suchen PDF S. 4
2.17	LuftklappenwelleL 8 x 283,0 5	11156204067	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleL, M 8 x 296,0 5	11156404017	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleL, G, GL 6 x 261,5 5	11158202067	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleG, GL, RL 8 x 289,0 5	11158202217	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleG, GL 8 x 303,5 7 - 8/2	11178202067	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleG, GL, L, MS 6 x 275,5 7 - 8/2	11178202037	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleL, MS 8 x 308,0 7 - 8/2	11176404017	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleL, MS 8 x 450,0 9 + 10	11196404027	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleL, MS 8 x 424,0 9-10T	11197402107	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleRL, G, GL, RGL 8 x 289,0 5	11158202217	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleRL, G, GL, RGL 6 x 261,5 5	11158202067	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleRL, RMS, G, GL, RGL 6 x 275,5 7-8/2	11178202037	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleRL, RMS, G, GL, RGL 8 x 303,5 7-8/2	11178202067	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleRL, RMS, G, GL, RGL 8 x 424,0 9-11	11197402107	Im Shop suchen PDF S. 5
2.17	LuftklappenwelleRL, RMS, G, GL, RGL 8 x 434,0 9-11	11197402137	Im Shop suchen PDF S. 5
2.18	L, M, MS, G, GL, RGL, RL, RMS 5-8	11158202077	Im Shop suchen PDF S. 5
2.19	RL, RMS, G, GL, RGL 5-8	11115102047	Im Shop suchen PDF S. 5
2.20	L, MS, RL, RMS, G, GL, RGL 9-11	11197402057	Im Shop suchen PDF S. 5
2.21	L, MS, RL, RMS, G, GL, RGL 9-11	460067	Im Shop suchen PDF S. 5
2.22	G, GL 7 x 15 5-8	15151802117	Im Shop suchen PDF S. 5
2.22	G, GL 7 x 15 5-85,5 x 15	11158202177	Im Shop suchen PDF S. 5
2.23	L, RL, RMS, G, GL, RGL 7,0 x 15 5-11	11158202167	Im Shop suchen PDF S. 5
2.24	L, RL, RMS, G, GL, RGL 5,5 x 15 5-8	11158202177	Im Shop suchen PDF S. 5
2.25	RL, RMS, G, GL, RGL 5,5 x 15 5-8	11158202187	Im Shop suchen PDF S. 5
2.26	RL, RMS, G, GL, RGL 7,0 x 15 9-11	11158202197	Im Shop suchen PDF S. 5
2.27	L, RL, G, GL, RGL 5	11158215047	Im Shop suchen PDF S. 5
2.28	L, RL, RMS, G, GL, RGL 7 + 8	11178215037	Im Shop suchen PDF S. 5
2.29	L, MS, RL, RMS, G, GL, RGL 9-11	11197415027	Im Shop suchen PDF S. 5
2.30	L, RL, M, RMS, G, GL, RGL 5-11	11158202227	Im Shop suchen PDF S. 5
2.31	Grenztaster 7-10T	11179404032	Im Shop suchen PDF S. 5
2.32	Schaltring 7-10T	11138102017	Im Shop suchen PDF S. 5
2.33	Stellring 18 x 35 x 11 7-10T	11179404027	Im Shop suchen PDF S. 5
2.34	Einstellknopf mit Zeiger	21115302127	Im Shop suchen PDF S. 5
2.35	Ring 10,2 x 17 x 6	21115302137	Im Shop suchen PDF S. 5
2.36	Antriebshebel Ausf. T 7 x 18 x 15 7-10	11179404037	Im Shop suchen PDF S. 5
2.37	Schutzgitter-Set 5	11156402502	Im Shop suchen PDF S. 5
2.37	Schutzgitter-Set 57-8/2	11176402502	Im Shop suchen PDF S. 5
2.37	Schutzgitter-Set 59-11	11196402502	Im Shop suchen PDF S. 5

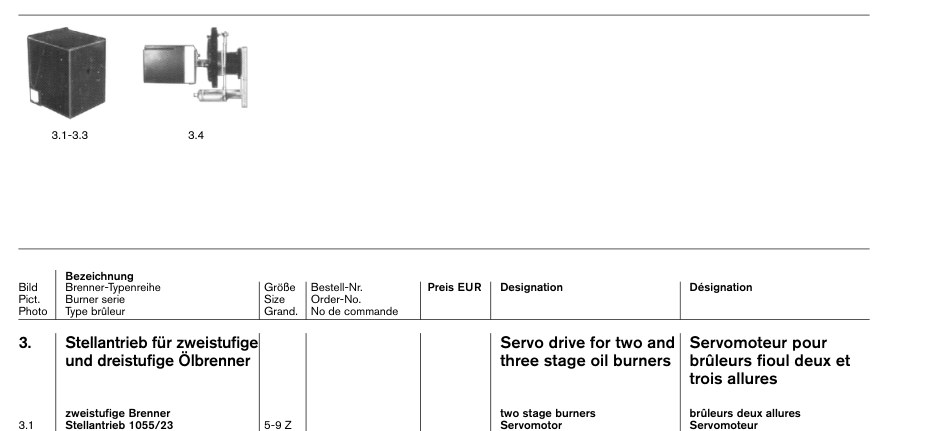

3. Stellantrieb für zweistufige

102 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
3.1	Stellantrieb 1055/23 5-9 Z110V 50 Hz	11050000092	Im Shop suchen PDF S. 6
3.1	Stellantrieb 1055/23 5-9 Z110V 60 Hz	11050000102	Im Shop suchen PDF S. 6
3.1	Stellantrieb 1055/23 5-9 Z230V 50 Hz	11050000112	Im Shop suchen PDF S. 6
3.1	Stellantrieb 1055/23 5-9 Z230V 60 Hz	11050000122	Im Shop suchen PDF S. 6
3.2	Stellantrieb 1055/80 5-10 T110V 50-60 Hz	11050000132	Im Shop suchen PDF S. 6
3.2	Stellantrieb 1055/80 5-10 T230V 50-60 Hz	11050000142	Im Shop suchen PDF S. 6
3.3	Abdeckhaube 1055/23, 1055/80	651399	Im Shop suchen PDF S. 6
3.31	G, GL 230V/50Hz 5-8	15110115042	Im Shop suchen PDF S. 7
3.32	110V 50-60 Hz 5-8	11050000132	Im Shop suchen PDF S. 7
3.33	230V 50-60 Hz 5-8	11050000142	Im Shop suchen PDF S. 7
3.34	Abdeckhaube für Typ 1055/80	651399	Im Shop suchen PDF S. 7
3.35	Reglerscheibe 5-8	15110115062	Im Shop suchen PDF S. 7
3.36	Stahlband 5-8	15110115307	Im Shop suchen PDF S. 7
3.37	Führungsstück 5-11	21137315147	Im Shop suchen PDF S. 7
3.38	Befestigungsstück 5-8	15110115157	Im Shop suchen PDF S. 7
3.40	Platte	15110115052	Im Shop suchen PDF S. 7
3.41	Reglerhebel	25130315042	Im Shop suchen PDF S. 7
3.42	Sicherungsring A 10 x 1	435424	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7
3.43	Welle 8 x 8 x	105151	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7
3.44	9 x 0,75 x 1040 1-8	11176204062	Im Shop suchen PDF S. 7
3.44	9 x 0,75 x 1040 1-89 x 0,75 x 1420 9-11	11196404032	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7
3.45	G, GL – Z 5	15151615012	Im Shop suchen PDF S. 7
3.45	G, GL – Z 5G, GL – Z 7-8	15171615022	Im Shop suchen PDF S. 7
3.451	Regelgestänge GasG, GL – Z 5	15151615022	Im Shop suchen PDF S. 7
3.451	Regelgestänge GasG, GL – Z 7-8	15171615032	Im Shop suchen PDF S. 7
3.46	M6 x 103 5	15110115117	Im Shop suchen PDF S. 7
3.46	M6 x 103 5M6 x 143 7-8	15110115127	Im Shop suchen PDF S. 7
3.47	Gelenkkopf SFEV6	499001	Im Shop suchen PDF S. 7
3.48	Bundbolzen M6 x 63,0	15110115107	Im Shop suchen PDF S. 7
3.48	Bundbolzen M6 x 63,0M6 x 32,5	15132715077	Im Shop suchen PDF S. 7
3.50	G, GL 220-240 V Laufzeit 42 sek. 5-11	15132715102	Im Shop suchen PDF S. 7
3.50	G, GL 220-240 V Laufzeit 42 sek. 5-11G, GL 220-240 V Laufzeit 20 sek. 5-11	15132715182	Im Shop suchen PDF S. 7
3.51	220 -240V/50-60 Hz	651418	Im Shop suchen PDF S. 8
3.51	220 -240V/50-60 Hz110 V/50-60 Hz	651417	Im Shop suchen PDF S. 8
3.51	220 -240V/50-60 Hz220 -240V/50-60 Hz	651422	Im Shop suchen PDF S. 8
3.51	220 -240V/50-60 Hz110 V/50-60 Hz	651423	Im Shop suchen PDF S. 8
3.51	220 -240V/50-60 HzSQN 31.402, 220-240V RL7-LN	651039	Im Shop suchen PDF S. 8
3.51	220 -240V/50-60 HzSQN 30.402, 220-240V RL7-LN	651019	Im Shop suchen PDF S. 8
3.51	220 -240V/50-60 HzSQN 45.291 B9 WH 3 Nm	651501	Im Shop suchen PDF S. 8
3.51	220 -240V/50-60 HzSQN 48.497 B9 20 Nm	651503	Im Shop suchen PDF S. 8
3.52	Nabe G 5-11 HubGL 5-9	15132715112	Im Shop suchen PDF S. 8
3.53	Ölregler Oilbis 70 kg/h Welle 00/0 RL 5	11157415012	Im Shop suchen PDF S. 8
3.53	Ölregler Oilbis 70 kg/h Welle 00/0 RGL 5	15651815102	Im Shop suchen PDF S. 8
3.53	Ölregler Oilbis 280 kg/h 1/2 RL 5+7	11177415012	Im Shop suchen PDF S. 8
3.53	Ölregler Oilbis 280 kg/h 1/2 RGL 5+7	15670715062	Im Shop suchen PDF S. 8
3.53	Ölregler Oilbis 280 kg/h 1/2 RMS/RGMS 7	11187415012	Im Shop suchen PDF S. 8
3.53	Ölregler Oilbis 280 kg/h 1/2 8-10	11187415012	Im Shop suchen PDF S. 8
3.53	Ölregler Oilbis 420 kg/h 3/4 10-11	18117415042	Im Shop suchen PDF S. 8
3.53	Ölregler Oilab 421 kg/h 4/5 11	21160415022	Im Shop suchen PDF S. 8
3.54	Heizpatrone Heating22 Watt (ohne Bild) für Ölregler 7-11	794281	Im Shop suchen PDF S. 8
3.55	G 5-11	15132715062	Im Shop suchen PDF S. 8
3.55	G 5-11GL 5-9	15132715062	Im Shop suchen PDF S. 8
3.55	G 5-11RL, RGL, RMS, RGMS 5-11	12136221032	Im Shop suchen PDF S. 8
3.56	Führungsstück 18 x 20	21137315147	Im Shop suchen PDF S. 8
3.57	Sicherungsscheibe 4	431601	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 8
3.58	49 lang	12136221787	Im Shop suchen PDF S. 8
3.58	49 lang55 lang	12136221797	Im Shop suchen PDF S. 8
3.58	49 lang60 lang	12136221807	Im Shop suchen PDF S. 8
3.58	49 lang65 lang	12136221817	Im Shop suchen PDF S. 8
3.58	49 lang75 lang	12136221827	Im Shop suchen PDF S. 8
3.59	Führungswinkel	12136221967	Im Shop suchen PDF S. 8
3.60	Stahlband 16 x 0,8 x	212110	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 8
3.61	Paßscheibe	12136221877	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 8
3.62	Befestigungswinkel	12136221977	Im Shop suchen PDF S. 8
3.63	Hebel G, GL	15132715177	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 8
3.64	Schraubbolzen	12146421147	Im Shop suchen PDF S. 8
3.65	Kupplungsstück	15132715277	Im Shop suchen PDF S. 8
3.66	Welle Shaft66 mm (G, GL)	15132715267	Im Shop suchen PDF S. 8
3.66	Welle Shaft66 mm (RGL, RGMS)	15632715077	Im Shop suchen PDF S. 8
3.66	Welle Shaft142 mm	15132715287	Im Shop suchen PDF S. 8
3.66	Welle Shaft212 mm	15632715047	Im Shop suchen PDF S. 8
3.67	5 x 6,5	490151	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 8
3.67	5 x 6,53 x 3,7	490157	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 8
3.68	Grundplatte 5-11	15132715387	Im Shop suchen PDF S. 8
3.69	Buchse	12146421127	Im Shop suchen PDF S. 9
3.70	Gleitlager	499089	Im Shop suchen PDF S. 9
3.71	Lagerbuchse G-ZMA, ZMI	15132715122	Im Shop suchen PDF S. 9
3.72	Buchse	15632715057	Im Shop suchen PDF S. 9
3.73	Hebel 127 mm	15632715067	Im Shop suchen PDF S. 9
3.74	Reglerhebel	21137315152	Im Shop suchen PDF S. 9
3.75	Reglerhebel	15151815072	Im Shop suchen PDF S. 9
3.76	Laufrolle	21730415052	Im Shop suchen PDF S. 9
3.77	Drehfederfür Reglerhebel 0,5 x 4,4 x 12	23230025067	Im Shop suchen PDF S. 9
3.78	Leiste	15132715337	Im Shop suchen PDF S. 9
3.79	G, GL, RL, RGL, RMS, RGMS 5	15151815082	Im Shop suchen PDF S. 9
3.79	G, GL, RL, RGL, RMS, RGMS 5G, GL, RL, RGL, RMS, RGMS 7-8	15170715032	Im Shop suchen PDF S. 9
3.79	G, GL, RL, RGL, RMS, RGMS 5G, GL, RL, RGL, RMS, RGMS 9-11	15190715052	Im Shop suchen PDF S. 9
3.80	G, GL 5	15151815092	Im Shop suchen PDF S. 9
3.80	G, GL 5G, GL 7-8	15170715042	Im Shop suchen PDF S. 9
3.80	G, GL 5G, GL 9-11	15190715062	Im Shop suchen PDF S. 9
3.80	G, GL 5RGL 5	15651815072	Im Shop suchen PDF S. 9
3.80	G, GL 5RGL, RGMS 7-8/2	15670715032	Im Shop suchen PDF S. 9
3.80	G, GL 5RGL, RGMS 9-10	15690715022	Im Shop suchen PDF S. 9
3.80	G, GL 5RGL, RGMS 11	19610715032	Im Shop suchen PDF S. 9
3.81	Gelenkkopf SFEV6	499001	Im Shop suchen PDF S. 9
3.82	Anschlusskabel9 x 0,75 x 1040	11176204062	Im Shop suchen PDF S. 9
3.82	Anschlusskabel12 x 0,75 x 1300 (ohne Bild)	18127415072	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 9
3.83	Potentiometer (ohne Bild)ASZ8 .	733220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 9
3.83	Potentiometer (ohne Bild)ASZ12.733 1000 Ohm	651435	Im Shop suchen PDF S. 9
3.83	Potentiometer (ohne Bild)ASZ12.803 Leitplastik 1000 Ohm, 90° RL7-LN	651447	Im Shop suchen PDF S. 9
3.83	Potentiometer (ohne Bild)ASZ12.833 Leitplastik 1000 Ohm, 135° RL7-LN	651448	Im Shop suchen PDF S. 9
3.84	Abdeckhaube für SQM10 (ohne Bild)	651428	Im Shop suchen PDF S. 9

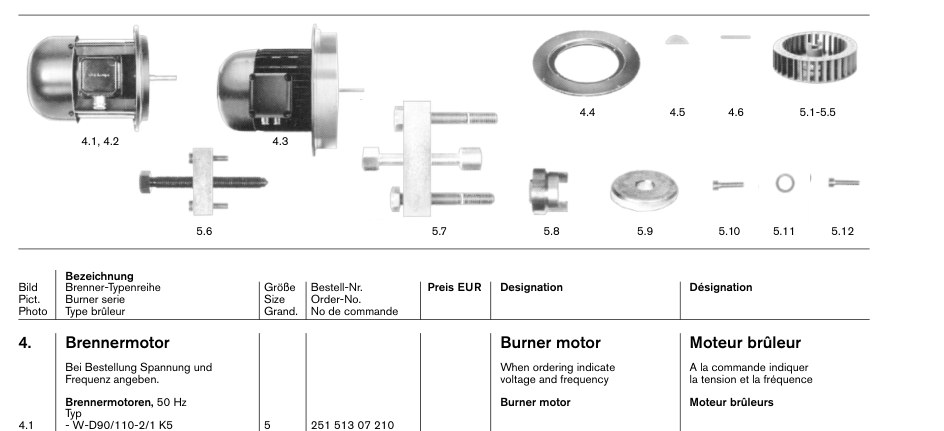

4. Brennermotor

14 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
4.1	W-D90/110-2/1 K5 5	25151307210	Im Shop suchen PDF S. 10
4.2	W-D112/140-2/3 K0 380-415 V 7+	25171707310	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10
4.2	W-D112/140-2/3 K0 380-415 V 7+W-D112/140-2/3 K0 7+	25171707350	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10
4.2	W-D112/140-2/3 K0 380-415 V 7+W-D112/170-2/5 K0 8+8/2	25181707230	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10
4.2	W-D112/140-2/3 K0 380-415 V 7+W-D112/170-2/5 K0 380-415 V 8+8/2	25181707210	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10
4.3	W-D132/170-2/6 K5 380-415 V 9	25191707010	Im Shop suchen PDF S. 10
4.3	W-D132/170-2/6 K5 380-415 V 9W-D132/210-2/10 K0 380-415 V 10	25191007100	Im Shop suchen PDF S. 10
4.3	W-D132/170-2/6 K5 380-415 V 9W-D132/210-2/12 K0 380-415 V 11	25191107100	Im Shop suchen PDF S. 10
4.4	L, MS, RL, RMS, G-ZMI 5	11155201037	Im Shop suchen PDF S. 10
4.5	Scheibenfeder 5 x 6,5 5	490151	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10
4.6	Paßfeder 6 x 6 x 45 7-8/2	490316	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10
4.7	Kabelverschraubung M20 x 1,5 5	730602	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10
4.8	Kabelverschraubung M25 x 1,5 7-8/2	730603	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10
4.9	Kabelverschraubung M32 x 1,5 9-11	730604	Im Shop suchen PDF S. 10

5. Gebläse Fan

20 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
5.1	TS-S 248 x 104 S1 50 Hz 5	11155208081	Im Shop suchen PDF S. 10
5.1	TS-S 248 x 104 S1 50 Hz 5TS-S 248 x 104 S1 rot (60 Hz) 5	11155208091	Im Shop suchen PDF S. 10
5.2	TS-S 267 x 104,5 S1 50 Hz 7 + 8	11161208141	Im Shop suchen PDF S. 10
5.2	TS-S 267 x 104,5 S1 50 Hz 7 + 8TS-S 248 x 104 S1 rot (60 Hz) 7 + 8	11161208151	Im Shop suchen PDF S. 10
5.3	TS-S 330 x 104,5 S1 grün (50 Hz) 9	11197408201	Im Shop suchen PDF S. 10
5.3	TS-S 330 x 104,5 S1 grün (50 Hz) 9TS-S 330 x 104,5 S1 rot (60 Hz) 9	11197408211	Im Shop suchen PDF S. 10
5.4	TS-S 345 x 104,5 S1 blau (50 Hz) 10	21150408141	Im Shop suchen PDF S. 10
5.4	TS-S 345 x 104,5 S1 blau (50 Hz) 10TS-S 331 x 104,5 S1 rot (60 Hz) 10	11197408221	Im Shop suchen PDF S. 10
5.5	TS-S 345 x 104,5 S1 blau (50 Hz) 11	21150408141	Im Shop suchen PDF S. 10
5.5	TS-S 345 x 104,5 S1 blau (50 Hz) 11TS-S 330 x 104,5 S1 rot (60 Hz) 11	21150408151	Im Shop suchen PDF S. 10
5.6	5-8	11111100012	Im Shop suchen PDF S. 10
5.7	WM 50 9-11	25051400012	Im Shop suchen PDF S. 10
5.8	Kupplungsstück D132 9-11	11197408117	Im Shop suchen PDF S. 10
5.9	für Gebläseradbefestigung 5	11151208037	Im Shop suchen PDF S. 10
5.9	für Gebläseradbefestigung 57 + 8	11161208097	Im Shop suchen PDF S. 10
5.10	Schraube M10 x 40 links 9-11	402630	Im Shop suchen PDF S. 10
5.11	Sicherungsscheibe S6 5	490003	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10
5.12	Schraube M6 x 25 5	402371	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10
5.12	Schraube M6 x 25 5M8 x 20 7+8	404414	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10
5.13	Sicherungsscheibe S10 (ohne Bild) 9-11	490006	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 10

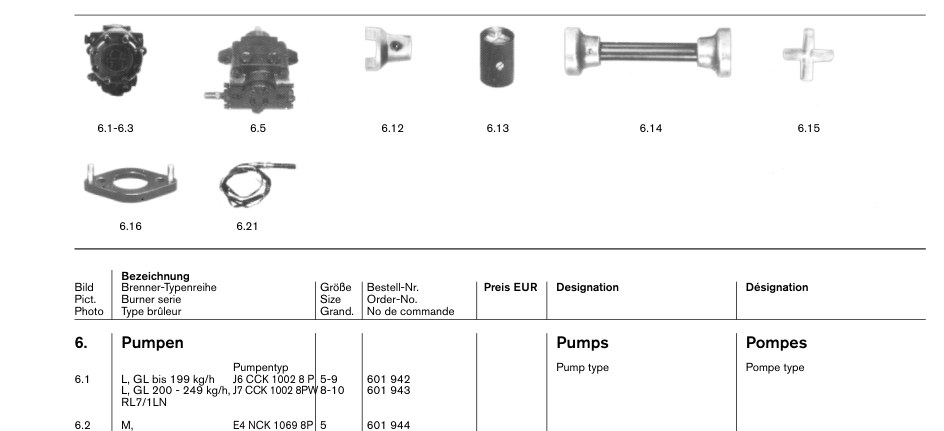

6. Pumpen

82 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
6.1	L, GL bis 199 kg/h J6 CCK 1002 8 P 5-9	601942	Im Shop suchen PDF S. 11
6.1	L, GL bis 199 kg/h J6 CCK 1002 8 P 5-9L, GL 200 - 249 kg/h, J7 CCK 1002 8PW 8-10	601943	Im Shop suchen PDF S. 11
6.2	M, E4 NCK 1069 8P 5	601944	Im Shop suchen PDF S. 11
6.2	M, E4 NCK 1069 8P 5MS E6 NCK 1069 8P 7	601945	Im Shop suchen PDF S. 11
6.2	M, E4 NCK 1069 8P 5MS E7 NCK 1069 8P 8-9	601946	Im Shop suchen PDF S. 11
6.3	RL, RGL J6 CCK 1002 8 P 5	601942	Im Shop suchen PDF S. 11
6.5	R7+ (G) L8-10 ab 250 kg/h TA2	601050	Im Shop suchen PDF S. 11
6.5	R7+ (G) L8-10 ab 250 kg/h TA2R TA3 8-10	601051	Im Shop suchen PDF S. 11
6.5	R7+ (G) L8-10 ab 250 kg/h TA2R TA4 11	601052	Im Shop suchen PDF S. 11
6.6	J6, J7 L, GL 5-9	11156406022	Im Shop suchen PDF S. 11
6.6	J6, J7 L, GL 5-9TA2 L 10T	18109406032	Im Shop suchen PDF S. 11
6.6	J6, J7 L, GL 5-9E4 M 5	11256406022	Im Shop suchen PDF S. 11
6.6	J6, J7 L, GL 5-9E6/E7 MS 7-9	11276406052	Im Shop suchen PDF S. 11
6.6	J6, J7 L, GL 5-9E7, J6 RL, RGL 5	11157406022	Im Shop suchen PDF S. 11
6.6	J6, J7 L, GL 5-9TA 2 RMS, RGMS 7	11177406032	Im Shop suchen PDF S. 11
6.6	J6, J7 L, GL 5-9TA2, TA3 R 8-10	11177406032	Im Shop suchen PDF S. 11
6.6	J6, J7 L, GL 5-9TA4 R 11	18117406022	Im Shop suchen PDF S. 11
6.6	J6, J7 L, GL 5-9TA2 RL, RGL 7	11177406042	Im Shop suchen PDF S. 11
6.8	C und Deckeldichtung Set für J-Pumpe	601939	Im Shop suchen PDF S. 11
6.8	C und Deckeldichtung Set für J-PumpeSieb-N und Deckeldichtung	601955	Im Shop suchen PDF S. 11
6.11	Wellendichtung für Pumpe J	601060	Im Shop suchen PDF S. 11
6.11	Wellendichtung für Pumpe JE	601059	Im Shop suchen PDF S. 11
6.11	Wellendichtung für Pumpe JTA	601027	Im Shop suchen PDF S. 11
6.12	L, M, MS, GL 5-10	11101109022	Im Shop suchen PDF S. 11
6.12	L, M, MS, GL 5-10RL, RGL 5	11101109022	Im Shop suchen PDF S. 11
6.13	RL, RMS 7-11	11178209012	Im Shop suchen PDF S. 11
6.13	RL, RMS 7-11RGL, RGMS 9-11	11178209012	Im Shop suchen PDF S. 11
6.13	RL, RMS 7-11L 10 T mit TA2 10T	11178209012	Im Shop suchen PDF S. 11
6.13	RL, RMS 7-11RGL, RGMS 7 + 8	15570709082	Im Shop suchen PDF S. 11
6.14	L,M,RL,GL 141 5	21136309032	Im Shop suchen PDF S. 11
6.14	L,M,RL,GL 141 5RGL, GL mit WMK 162 5	21115309032	Im Shop suchen PDF S. 11
6.14	L,M,RL,GL 141 5L,MS,RL,RMS,GL 188,5 7 + 8	11176409032	Im Shop suchen PDF S. 11
6.14	L,M,RL,GL 141 5L mit Pumpe J, MS 208,5 9	11196409032	Im Shop suchen PDF S. 11
6.14	L,M,RL,GL 141 5RL 208,5 7-LN	11196409032	Im Shop suchen PDF S. 11
6.14	L,M,RL,GL 141 5RL,RMS,GL 200 9-11	11197409012	Im Shop suchen PDF S. 11
6.14	L,M,RL,GL 141 5RGL, RGMS 200 7-11	11197409012	Im Shop suchen PDF S. 11
6.14	L,M,RL,GL 141 5L mit Pumpe TA 2 200 9, 10T	11197409012	Im Shop suchen PDF S. 11
6.15	Kupplungskreuz, 5-11	11115109017	Im Shop suchen PDF S. 11
6.16	Befestigungsflansch RL, RMS 7 + 8GL mit J-Pumpe 7-9	11188206012	Im Shop suchen PDF S. 11
6.21	Heizpatrone 110 V/ 80 W E	794284	Im Shop suchen PDF S. 11
6.21	Heizpatrone 110 V/ 80 W E110 V/110 W TA	794285	Im Shop suchen PDF S. 11
6.21	Heizpatrone 110 V/ 80 W E230 V/ 88 W E	794290	Im Shop suchen PDF S. 11
6.21	Heizpatrone 110 V/ 80 W E230 V/110 W TA	794291	Im Shop suchen PDF S. 11
6.22	Zwischenstutzen M16 x 1,5 x 25	730900	Im Shop suchen PDF S. 11
6.41	WMK 10, 230 V GL, RGL 5	21811409052	Im Shop suchen PDF S. 12
6.41	WMK 10, 230 V GL, RGL 5WMK 20, 230 V GL 7-9	21820409052	Im Shop suchen PDF S. 12
6.41	WMK 10, 230 V GL, RGL 5WMK 20/1, 230 V RGL, RGMS 7-11	21821409052	Im Shop suchen PDF S. 12
6.41	WMK 10, 230 V GL, RGL 5WMK 10, 110 V	21811409062	Im Shop suchen PDF S. 12
6.41	WMK 10, 230 V GL, RGL 5WMK 20, 110 V	21820409062	Im Shop suchen PDF S. 12
6.41	WMK 10, 230 V GL, RGL 5WMK 20/1, 110 V	21821409062	Im Shop suchen PDF S. 12
6.42	Steckerkabel mit Gleichrichter 5-11	25010109022	Im Shop suchen PDF S. 12
6.43	GL, RGL 5	15551809012	Im Shop suchen PDF S. 12
6.43	GL, RGL 5GL, RGL, RGMS 7-8	15570709012	Im Shop suchen PDF S. 12
6.43	GL, RGL 5GL, RGL, RGMS 9-11	15590709012	Im Shop suchen PDF S. 12
6.44	GL, RGL 5-11	15510109037	Im Shop suchen PDF S. 12
6.45	GL, RGL 5	15510109047	Im Shop suchen PDF S. 12
6.46	GL, RGL 5	15510106017	Im Shop suchen PDF S. 12
6.46	GL, RGL 5GL, RGL 7-11	15590706017	Im Shop suchen PDF S. 12
6.47	Abziehvorrichtung 5-11	15590700022	Im Shop suchen PDF S. 12
6.51	L, GL G 1/2 13 1000 5-9	491019	Im Shop suchen PDF S. 12
6.51	L, GL G 1/2 13 1000 5-9L, GL G 1/2 13 1300 5-9	491031	Im Shop suchen PDF S. 12
6.51	L, GL G 1/2 13 1000 5-9RL, RGL G 1/2 13 1000 5	491019	Im Shop suchen PDF S. 12
6.51	L, GL G 1/2 13 1000 5-9RL, RGL G 1/2 13 1300 5	491031	Im Shop suchen PDF S. 12
6.51	L, GL G 1/2 13 1000 5-9RL, RGL M30x1,5 20 1000 7-10	491137	Im Shop suchen PDF S. 12
6.51	L, GL G 1/2 13 1000 5-9RL, RGL M30x1,5 20 1300 7-10	491033	Im Shop suchen PDF S. 12
6.51	L, GL G 1/2 13 1000 5-9RL, RGL M38x1,5 25 1300 11	491035	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
6.52	M G 1/2 12 700 5	491119	Im Shop suchen PDF S. 12
6.52	M G 1/2 12 700 5M, MS G 1/2 12 1300	491094	Im Shop suchen PDF S. 12
6.52	M G 1/2 12 700 5M, MS G 1/2 12 1000 5	491093	Im Shop suchen PDF S. 12
6.52	M G 1/2 12 700 5MS M30x1,5 20 1000 7-10	491095	Im Shop suchen PDF S. 12
6.52	M G 1/2 12 700 5MS M30x1,5 20 1300 7-10	491096	Im Shop suchen PDF S. 12
6.52	M G 1/2 12 700 5RMS M30x1,5 20 1000 7-10	491095	Im Shop suchen PDF S. 12
6.52	M G 1/2 12 700 5RMS M30x1,5 20 1300 7-10	491096	Im Shop suchen PDF S. 12
6.52	M G 1/2 12 700 5RMS M38x1,5 25 1150 11	491097	Im Shop suchen PDF S. 12
6.52	M G 1/2 12 700 5RMS M38x1,5 25 1500 11	491109	Im Shop suchen PDF S. 12
6.53	Einschraubstutzen AdaptorG1/2” x G1/2” x 37 DN13	11151200037	Im Shop suchen PDF S. 12
6.53	Einschraubstutzen AdaptorM30 x 1,5 x G1 x 41 DN20	11215100057	Im Shop suchen PDF S. 12
6.53	Einschraubstutzen AdaptorM38 x 1,5 x G1 x 43 DN25	12236200077	Im Shop suchen PDF S. 12
6.53	Einschraubstutzen AdaptorG 3/8 x G 3/8 DN 8	11101100067	Im Shop suchen PDF S. 12
6.54	Rohrbogen (ohne Bild) PipeDN 13	453250	Im Shop suchen PDF S. 12
6.54	Rohrbogen (ohne Bild) PipeDN 20	453251	Im Shop suchen PDF S. 12
6.54	Rohrbogen (ohne Bild) PipeDN 25	453252	Im Shop suchen PDF S. 12

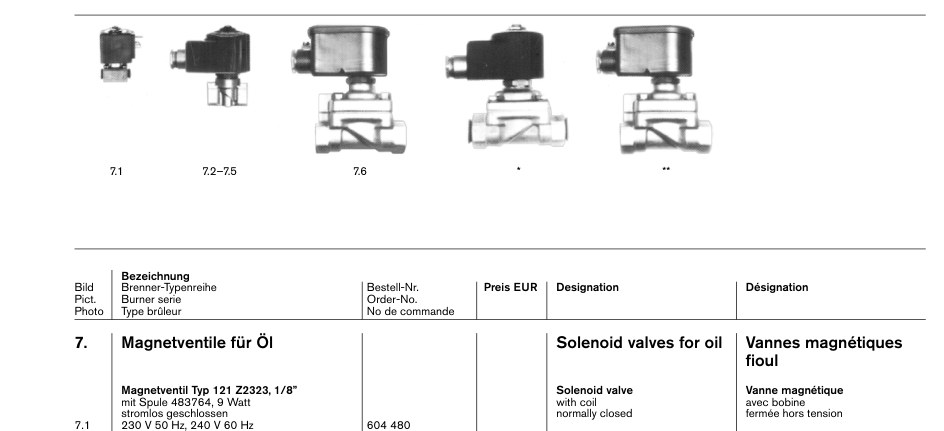

7. Magnetventile für Öl

149 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
7.1	230 V 50 Hz, 240 V 60 Hz	604480	Im Shop suchen PDF S. 13
7.1	230 V 50 Hz, 240 V 60 Hz110 V/50 Hz/ 115 V 60 Hz	604481	Im Shop suchen PDF S. 13
7.1	230 V 50 Hz, 240 V 60 Hz220V60Hz	604482	Im Shop suchen PDF S. 13
7.1	230 V 50 Hz, 240 V 60 Hz240V50Hz	604480	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,**	604611	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,*58 V/50 Hz, 60 V/60 Hz*	604601	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,*110 V/60Hz,	604612	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,*115 V/50 Hz, 120 V/60 Hz*	604602	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,*220 V/60Hz,	604613	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,*230 V/50 Hz, 240 V/60 Hz*	604603	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,*55 V/60Hz,	604614	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,58 V/50 Hz, 60 V/60 Hz**	604604	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,110 V/60Hz,	604615	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,115 V/50 Hz, 120 V/60 Hz**	604605	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,220 V/60Hz,	604616	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,230 V/50 Hz, 240 V/60 Hz**	604606	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,*120 V/50 Hz	604609	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,*120 V/50 Hz	604607	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,*240 V50 Hz	604608	Im Shop suchen PDF S. 13
7.2	*55 V/60Hz,240 V50 Hz	604610	Im Shop suchen PDF S. 13
7.3	*110 V/60Hz,**	604676	Im Shop suchen PDF S. 13
7.3	*110 V/60Hz,*115 V/50 Hz, 120V/60 Hz*	604597	Im Shop suchen PDF S. 13
7.3	*110 V/60Hz,*220 V/60Hz,	604677	Im Shop suchen PDF S. 13
7.3	*110 V/60Hz,*230 V/50 Hz, 240V/60 Hz*	604598	Im Shop suchen PDF S. 13
7.3	*110 V/60Hz,110 V/60Hz,	604678	Im Shop suchen PDF S. 13
7.3	*110 V/60Hz,115 V/50 Hz, 120V/60 Hz**	604599	Im Shop suchen PDF S. 13
7.3	*110 V/60Hz,220 V/60Hz,	604679	Im Shop suchen PDF S. 13
7.3	*110 V/60Hz,230 V/50 Hz, 240V/60 Hz**	604600	Im Shop suchen PDF S. 13
7.3	*110 V/60Hz,*240 V/50 Hz	604568	Im Shop suchen PDF S. 13
7.3	*110 V/60Hz,240 V/50Hz	604570	Im Shop suchen PDF S. 13
7.4	*55 V/60Hz,**	604630	Im Shop suchen PDF S. 13
7.4	*55 V/60Hz,*58 V/50 Hz, 60V/60 Hz*	604512	Im Shop suchen PDF S. 13
7.4	*55 V/60Hz,*110 V/60Hz,	604631	Im Shop suchen PDF S. 13
7.4	*55 V/60Hz,*115 V/50 Hz, 120V/60 Hz*	604513	Im Shop suchen PDF S. 13
7.4	*55 V/60Hz,*220 V/60Hz,	604632	Im Shop suchen PDF S. 13
7.4	*55 V/60Hz,*230 V/50 Hz, 240V/60 Hz*	604514	Im Shop suchen PDF S. 13
7.4	*55 V/60Hz,*120 V/50Hz	604571	Im Shop suchen PDF S. 13
7.4	*55 V/60Hz,*240V/50Hz	604572	Im Shop suchen PDF S. 13
7.5	55 V/60Hz,**	604633	Im Shop suchen PDF S. 13
7.5	55 V/60Hz,58 V/50 Hz, 60V/60 Hz	604515	Im Shop suchen PDF S. 13
7.5	55 V/60Hz,110 V/60Hz,	604634	Im Shop suchen PDF S. 13
7.5	55 V/60Hz,115 V/50 Hz, 120V/60 Hz	604516	Im Shop suchen PDF S. 13
7.5	55 V/60Hz,220 V/60Hz,	604635	Im Shop suchen PDF S. 13
7.5	55 V/60Hz,230 V/50 Hz, 240V/60 Hz	604517	Im Shop suchen PDF S. 13
7.5	55 V/60Hz,120V/50Hz	604573	Im Shop suchen PDF S. 13
7.6	55 V/60 Hz*	604643	Im Shop suchen PDF S. 13
7.6	55 V/60 Hz58 V/50 Hz, 60 V/60 Hz*	604530	Im Shop suchen PDF S. 13
7.6	55 V/60 Hz110 V/60 Hz	604644	Im Shop suchen PDF S. 13
7.6	55 V/60 Hz115 V/50 Hz, 120 V/60 Hz*	604531	Im Shop suchen PDF S. 13
7.6	55 V/60 Hz220 V/60 Hz	604645	Im Shop suchen PDF S. 13
7.6	55 V/60 Hz230 V/50 Hz, 240 V/60 Hz*	604532	Im Shop suchen PDF S. 13
7.6	55 V/60 Hz120V/50Hz	604583	Im Shop suchen PDF S. 13
7.7	55 V/60 Hz**	604646	Im Shop suchen PDF S. 14
7.7	55 V/60 Hz58 V/50 Hz, 60 V/60 Hz**	604533	Im Shop suchen PDF S. 14
7.7	55 V/60 Hz110 V/60 Hz	604647	Im Shop suchen PDF S. 14
7.7	55 V/60 Hz115 V/50 Hz, 120 V/60 Hz**	604534	Im Shop suchen PDF S. 14
7.7	55 V/60 Hz220 V/60 Hz	604648	Im Shop suchen PDF S. 14
7.7	55 V/60 Hz230 V/50 Hz, 240 V/60 Hz**	604535	Im Shop suchen PDF S. 14
7.8	55 V/60 Hz*	604660	Im Shop suchen PDF S. 14
7.8	55 V/60 Hz58 V/50 Hz, 60 V/60 Hz*	604518	Im Shop suchen PDF S. 14
7.8	55 V/60 Hz110 V/60 Hz	604661	Im Shop suchen PDF S. 14
7.8	55 V/60 Hz115 V/50 Hz, 120 V/60 Hz*	604519	Im Shop suchen PDF S. 14
7.8	55 V/60 Hz220 V/60 Hz	604662	Im Shop suchen PDF S. 14
7.8	55 V/60 Hz230 V/50 Hz, 240 V/60 Hz*	604520	Im Shop suchen PDF S. 14
7.8	55 V/60 Hz120V/50Hz	604575	Im Shop suchen PDF S. 14
7.9	55 V/60 Hz**	604663	Im Shop suchen PDF S. 14
7.9	55 V/60 Hz58 V/50 Hz, 60 V/60 Hz**	604521	Im Shop suchen PDF S. 14
7.9	55 V/60 Hz110 V/60 Hz	604664	Im Shop suchen PDF S. 14
7.9	55 V/60 Hz115 V/50 Hz, 120 V/60 Hz**	604522	Im Shop suchen PDF S. 14
7.9	55 V/60 Hz220 V/60 Hz	604665	Im Shop suchen PDF S. 14
7.9	55 V/60 Hz230 V/50 Hz, 240 V/60 Hz**	604523	Im Shop suchen PDF S. 14
7.10	Magnet-Spule für Ventil 121 Z 2323 SolenoidTyp	483764	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 14
7.10	Magnet-Spule für Ventil 121 Z 2323 Solenoid110V/50 Hz, 115V/60 Hz	604452	Im Shop suchen PDF S. 14
7.10	Magnet-Spule für Ventil 121 Z 2323 Solenoid230V50 Hz, 240 V 60 Hz	604453	Im Shop suchen PDF S. 14
7.10	Magnet-Spule für Ventil 121 Z 2323 Solenoid240V/50Hz	604453	Im Shop suchen PDF S. 14
7.10	Magnet-Spule für Ventil 121 Z 2323 Solenoid220V/60Hz	604471	Im Shop suchen PDF S. 14
7.11	Typ	483824	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 14
7.11	Typ58V/50 Hz, 60V/60 Hz	604551	Im Shop suchen PDF S. 14
7.11	Typ110V/60Hz	604621	Im Shop suchen PDF S. 14
7.11	Typ115V/50 Hz, 120 V/60 Hz	604552	Im Shop suchen PDF S. 14
7.11	Typ120V/50Hz	604593	Im Shop suchen PDF S. 14
7.11	Typ220V/60Hz	604622	Im Shop suchen PDF S. 14
7.11	Typ230V/50 Hz, 240 V/60 Hz	604553	Im Shop suchen PDF S. 14
7.11	Typ240V/50 Hz	604594	Im Shop suchen PDF S. 14
7.12	Typ	483541	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 14
7.12	Typ58V/50 Hz, 60V/60 Hz	604554	Im Shop suchen PDF S. 14
7.12	Typ110V/60Hz	604639	Im Shop suchen PDF S. 14
7.12	Typ115V/50 Hz, 120 V/60 Hz	604555	Im Shop suchen PDF S. 14
7.12	Typ120V/50 Hz	604595	Im Shop suchen PDF S. 14
7.12	Typ220V/60Hz	604640	Im Shop suchen PDF S. 14
7.12	Typ230V/50 Hz, 240 V/60 Hz	604556	Im Shop suchen PDF S. 14
7.12	Typ240V/50 Hz	604596	Im Shop suchen PDF S. 14
7.15	SchmutzfängerG3/8”, PN 50	499042	Im Shop suchen PDF S. 15
7.16	Steckdose mit Kabel 1100 mm	716536	Im Shop suchen PDF S. 15
7.17	L 5-9RL, RGL 5-7	11176413022	Im Shop suchen PDF S. 15
7.18	RL, RGL 8-10MS, RMS, RGMS 5-8	11215113077	Im Shop suchen PDF S. 15
7.19	MS, RGL 9-11	11226113057	Im Shop suchen PDF S. 15
7.20	RMS 9-11	11296413017	Im Shop suchen PDF S. 15
7.21	Magnetventil 230 V 50 Hz komplettRL8, RL8/2, RGL8-RGL10	11177413052	Im Shop suchen PDF S. 15
7.21	Magnetventil 230 V 50 Hz komplettRL9-RL11, RGL11	11197413042	Im Shop suchen PDF S. 15
7.21	Magnetventil 230 V 50 Hz komplettM 5	11256413022	Im Shop suchen PDF S. 15
7.21	Magnetventil 230 V 50 Hz komplettMS 7-9	11276413012	Im Shop suchen PDF S. 15
7.21	Magnetventil 230 V 50 Hz komplettRMS 7-10	11257413052	Im Shop suchen PDF S. 15
7.21	Magnetventil 230 V 50 Hz komplett9-11	18217413012	Im Shop suchen PDF S. 15
7.22	Verteilerstück (ohne Bild)RL5-RL8/2, RGL8-RGL10	11157413037	Im Shop suchen PDF S. 15
7.22	Verteilerstück (ohne Bild)RL9-RL11, RGL11	11197413047	Im Shop suchen PDF S. 15
7.22	Verteilerstück (ohne Bild)M, MS 5-9	11256413012	Im Shop suchen PDF S. 15
7.22	Verteilerstück (ohne Bild)RMS 7-8/2	21237413017	Im Shop suchen PDF S. 15
7.22	Verteilerstück (ohne Bild)9-11	11297413027	Im Shop suchen PDF S. 15
7.23	Anschlussteile für VerteilerstückRL5-RL8/2, RGL8-RGL10	11157413052	Im Shop suchen PDF S. 15
7.23	Anschlussteile für VerteilerstückRL9-RL11, RGL11	11197413032	Im Shop suchen PDF S. 15
7.23	Anschlussteile für VerteilerstückM 5	11256413062	Im Shop suchen PDF S. 15
7.23	Anschlussteile für VerteilerstückMS 7-9	11276413022	Im Shop suchen PDF S. 15
7.23	Anschlussteile für VerteilerstückRMS 7-8/2	11257413062	Im Shop suchen PDF S. 15
7.23	Anschlussteile für VerteilerstückRMS 9-11	11297413042	Im Shop suchen PDF S. 15
7.24	Thermometer 0-160 °C	642011	Im Shop suchen PDF S. 15
7.25	Einschraubstutzen Adapter6LL M 10 x 1 x G 1/8” x 71	11215113177	Im Shop suchen PDF S. 16
7.25	Einschraubstutzen Adapter6LL M 10 x 1 x G 1/8” x 23	11157413077	Im Shop suchen PDF S. 16
7.25	Einschraubstutzen Adapter8LL M 12 x 1 x G 1/8” x 23,5 5-11	11138113077	Im Shop suchen PDF S. 16
7.25	Einschraubstutzen Adapter8LL M 12 x 1 x G 1/8” x 25 7-11	11157413087	Im Shop suchen PDF S. 16
7.25	Einschraubstutzen Adapter8LL M 12 x 1 x G 1/8” x 71 7-10	11226113107	Im Shop suchen PDF S. 16
7.25	Einschraubstutzen Adapter10LL M 16 x 1,5 x G 1/4” x 35 5-11	11157413017	Im Shop suchen PDF S. 16
7.25	Einschraubstutzen Adapter10LL M 16 x 1,5 x G 1/4” x 71,5 9-11	11197413027	Im Shop suchen PDF S. 16
7.25	Einschraubstutzen Adapter12 x G 1/4” x 42	12146485032	Im Shop suchen PDF S. 16
7.25	Einschraubstutzen Adapter12 x G 3/8” x 46	12146485042	Im Shop suchen PDF S. 16
7.25	Einschraubstutzen Adapter12LL M 18 x 1,5 x G 1/4” x 35 5-10	11157413027	Im Shop suchen PDF S. 16
7.25	Einschraubstutzen Adapter12LL M 18 x 1,5 x G 3/8” x 36,5 9-11	11197413037	Im Shop suchen PDF S. 16
7.26	Bundschraube G 1/8” (ohne Bild) 5-11	11157413097	Im Shop suchen PDF S. 16
7.28	Aufnahmehülse für Heizpatrone 5-9	11256413047	Im Shop suchen PDF S. 16
7.29	Dichtring CU Copper10,0 x 14 x 1,5 5-11	440034	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 16
7.29	Dichtring CU Copper13,5 x 17 x 1,5 5-11	440010	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 16
7.29	Dichtring CU Copper13,5 x 25 x 2,0 5-11	440014	Im Shop suchen PDF S. 16
7.29	Dichtring CU Copper16,0 x 20 x 1,5 5-11	440048	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 16
7.29	Dichtring CU Copper17,0 x 21 x 1,5 5-11	440003	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 16
7.29	Dichtring CU Copper21,0 x 26 x 1,5 5-11	440020	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 16
7.29	Dichtring CU Copper22,0 x 27 x 1,5 5-11	440004	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 16
7.30	Schneidring M 10 5-11	452412	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 16
7.30	Schneidring M 10 5-11M 12 5-11	452413	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 16
7.31	Überwurfmutter M 10 5-11	452828	Im Shop suchen PDF S. 16
7.31	Überwurfmutter M 10 5-11M 12 5-11	452836	Im Shop suchen PDF S. 16
7.32	Heizpatrone komplett, 22 Watt 5-11	11238113042	Im Shop suchen PDF S. 16
7.33	Heizpatrone 230V/22W 5-11	794281	Im Shop suchen PDF S. 16
7.34	Verschraubung-Magnetventil L5-9	11116313058	Im Shop suchen PDF S. 16
7.35	Ventilträger	27940531057	Im Shop suchen PDF S. 16
7.36	Federklammer	27940531067	Im Shop suchen PDF S. 16
7.37	Druckwächter für Heizöl EL, M und S PressureTyp DSB 146 F931 1 - 10 bar	21000013070	Im Shop suchen PDF S. 16
7.37	Druckwächter für Heizöl EL, M und S PressureTyp DSB 158 F931 0 - 25 bar	21000013080	Im Shop suchen PDF S. 16
7.38	Temperaturschalter 60 °C, RMS7-11	11277413212	Im Shop suchen PDF S. 16
7.39	Heizkörper 230V, 22 W Heatingfür Druckwächter	17010510092	Im Shop suchen PDF S. 16

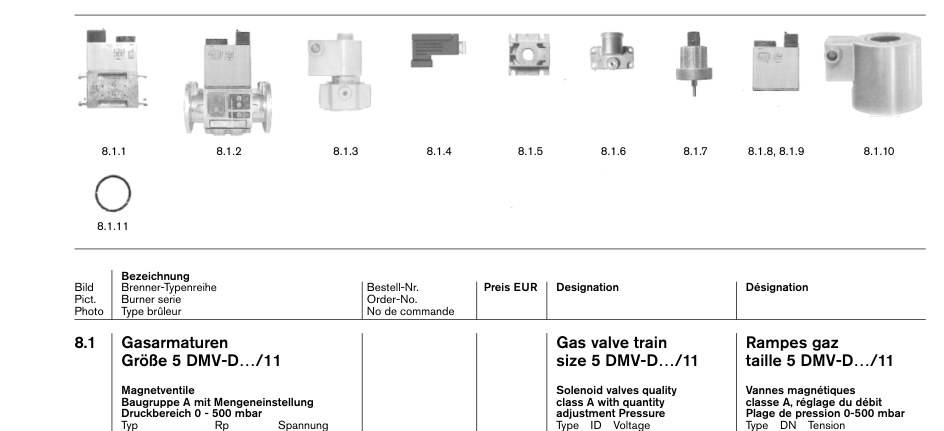

8. Sachgruppe 8

119 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
8.1.1	DMV-D 507/11 1/2-3/4 230V	605204	Im Shop suchen PDF S. 17
8.1.1	DMV-D 507/11 1/2-3/4 230VDMV-D 512/11 1 230V	605206	Im Shop suchen PDF S. 17
8.1.1	DMV-D 507/11 1/2-3/4 230VDMV-D 520/11 1 1/2-2 230V	605208	Im Shop suchen PDF S. 17
8.1.2	DMV-D 5065/11, eco DN65 230V	625100	Im Shop suchen PDF S. 17
8.1.2	DMV-D 5065/11, eco DN65 230VDMV-D 5080/11, eco DN80 230V	625104	Im Shop suchen PDF S. 17
8.1.2	DMV-D 5065/11, eco DN65 230VDMV-D 5100/11, eco DN	100230	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.3	SV-D 507 Rp 3/4” mbar, 230V	605550	Im Shop suchen PDF S. 17
8.1.4	SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund	716652	Im Shop suchen PDF S. 17
8.1.5	FlanschRp 1/2” für DMV	507605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.5	FlanschRp 3/4” für DMV	507605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.5	FlanschRp 1 für DMV	507605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.5	FlanschRp 1” für DMV	512605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.5	FlanschRp 1 1/2 für DMV	520605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.5	FlanschRp 2 für DMV	520605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.6	Zündgasflansch für DMV507 - DMV	520605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.7	Hydraulikbremse Set für DMV 507/11	605237	Im Shop suchen PDF S. 17
8.1.7	Hydraulikbremse Set für DMV 507/11DMV 5100/11	605239	Im Shop suchen PDF S. 17
8.1.8	DMV-D 507/11 1111 220-240V	605941	Im Shop suchen PDF S. 17
8.1.8	DMV-D 507/11 1111 220-240VDMV-D 512/11 1211 220-240V	605942	Im Shop suchen PDF S. 17
8.1.8	DMV-D 507/11 1111 220-240VDMV-D 520/11 1212 220-240V	605943	Im Shop suchen PDF S. 17
8.1.9	DMV525/12 (Bis 06/2010) 220-240V	625022	Im Shop suchen PDF S. 17
8.1.9	DMV525/12 (Bis 06/2010) 220-240VDMV525/12 (Ab 07/2010) 220-240V	625038	Im Shop suchen PDF S. 17
8.1.9	DMV525/12 (Bis 06/2010) 220-240VDMV-D 5080/11, eco 1511/2P 220-240V	625024	Im Shop suchen PDF S. 17
8.1.9	DMV525/12 (Bis 06/2010) 220-240VDMV-D 5100/11, eco 1611/2P 220-240V	625026	Im Shop suchen PDF S. 17
8.1.10	Magnetspule Nr. 20 mit eingebautem	605274	Im Shop suchen PDF S. 17
8.1.11	O-Ring10,5 x 2,25 Zündgasfl. DMV 507, 512,	520445	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.11	O-Ring27 x 1,5 Zündgasfl. DMV 5065 - 5100	445517	Im Shop suchen PDF S. 17
8.1.11	O-Ring57 x 3 Anschlussfl. DMV	507445	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.11	O-Ring75 x 3,5 Anschlussfl. DMV 512,	520445	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.12	Verschlussschraube flach G1/8 mit O-Ring	409040	Im Shop suchen PDF S. 17
8.1.13	Leiterplatte (ohne Bild)DMV	507605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.13	Leiterplatte (ohne Bild)DMV 512 +	520605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.1.13	Leiterplatte (ohne Bild)DMV-D../11 eco, /12 220	240605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
8.2.1	Magnetventil SV-D 507 Rp 3/4; 230V IP65	605550	Im Shop suchen PDF S. 39
8.2.2	Magnetspule SV-D 507; 230V IP65 Nr.20	605274	Im Shop suchen PDF S. 39
8.2.3	Zündgasflansch G1/2"	605232	Im Shop suchen PDF S. 39
8.2.4	MehrfachstellgerätW-MF 507; 230V	625001	Im Shop suchen PDF S. 39
8.2.4	MehrfachstellgerätW-MF 512; 230V	625003	Im Shop suchen PDF S. 39
8.2.5	Magnet komplettW-MF 507 Nr. 032P; 230V	605255	Im Shop suchen PDF S. 39
8.2.5	Magnet komplettW-MF 512 Nr. 042P; 230V	605257	Im Shop suchen PDF S. 39
8.2.6	Filtereinsatz mit DichtungW-MF	507605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 39
8.2.6	Filtereinsatz mit DichtungW-MF	512605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 39
8.2.7	O-Ring 75 x 3,5	445520	Im Shop suchen PDF S. 39
8.2.8	SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund	716652	Im Shop suchen PDF S. 39
8.2.9	O-Ring 10,5 x 2,25	445512	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 39
8.2.10	Dichtheitskontrolle VPS 504 S04; 230V	605580	Im Shop suchen PDF S. 39
8.2.11	GasdruckwächterGW 50 A5/1 5-50 mbar	691378	Im Shop suchen PDF S. 39
8.2.11	GasdruckwächterGW 150 A5/1 5-150 mbar	691379	Im Shop suchen PDF S. 39
8.2.11	GasdruckwächterGW 500 A5/1 100-500 mbar	691380	Im Shop suchen PDF S. 39
8.2.12	Stecker Typ A 4-polig GW m. Bund	716653	Im Shop suchen PDF S. 39
8.2.13	FlanschDMV 507 Rp 3/4	605227	Im Shop suchen PDF S. 39
8.2.13	FlanschDMV 512 Rp 1	605228	Im Shop suchen PDF S. 39
8.2.13	FlanschDMV 520 Rp 1 1/2	605230	Im Shop suchen PDF S. 39
8.2.14	GasdruckwächterGW 50 A6/1 5-50 mbar	691381	Im Shop suchen PDF S. 39
8.2.14	GasdruckwächterGW 150 A6/1 10-150 mbar	691382	Im Shop suchen PDF S. 39
8.2.14	GasdruckwächterGW 500 A6/1 100-500 mbar	691383	Im Shop suchen PDF S. 39
8.3.1	Magnetventil SV-D 507 Rp 3/4; 230V IP65	605550	Im Shop suchen PDF S. 41
8.3.2	Magnetspule SV-D 507; 230V IP65 Nr.20	605274	Im Shop suchen PDF S. 41
8.3.3	Zündgasflansch G3/4"	625032	Im Shop suchen PDF S. 41
8.3.4	Magnetventil DMV 525/12; 220-240V	625040	Im Shop suchen PDF S. 41
8.3.5	Magnet DMV525/12 (Bis 06/2010) 220-240V	625022	Im Shop suchen PDF S. 41
8.3.5	Magnet DMV525/12 (Bis 06/2010) 220-240VMagnet DMV525/12 (Ab 07/2010) 220-240V	625038	Im Shop suchen PDF S. 41
8.3.6	Stecker4-polig, 250V AC, 16A	716652	Im Shop suchen PDF S. 41
8.3.7	O-Ring 10,5 x 2,25	445512	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 41
8.3.8	Dichtheitskontrolle VPS 504 S04; 230V	605580	Im Shop suchen PDF S. 41
8.3.9	GasdruckwächterGW 50 A5/1 5-50 mbar	691378	Im Shop suchen PDF S. 41
8.3.9	GasdruckwächterGW 150 A5/1 5-150 mbar	691379	Im Shop suchen PDF S. 41
8.3.9	GasdruckwächterGW 500 A5/1 100-500 mbar	691380	Im Shop suchen PDF S. 41
8.3.10	Stecker Typ A 4-polig GW m. Bund	716653	Im Shop suchen PDF S. 41
8.3.11	GasdruckwächterGW 50 A6/1 5-50 mbar	691381	Im Shop suchen PDF S. 41
8.3.11	GasdruckwächterGW 150 A6/1 10-150 mbar	691382	Im Shop suchen PDF S. 41
8.3.11	GasdruckwächterGW 500 A6/1 100-500 mbar	691383	Im Shop suchen PDF S. 41
8.3.12	Flansch komplettRp 1 1/2 DMV 525/12	625030	Im Shop suchen PDF S. 41
8.3.12	Flansch komplettRp 2 DMV 525/12	625031	Im Shop suchen PDF S. 41
8.3.13	Dichtungsset für Flansch DMV 525/12	625033	Im Shop suchen PDF S. 41
8.4.1	Magnetventil SV-D 507 Rp 3/4; 230V IP65	605550	Im Shop suchen PDF S. 43
8.4.2	Magnetspule SV-D 507; 230V IP65 Nr. 20	605274	Im Shop suchen PDF S. 43
8.4.3	Zündgasflansch G3/4"	625032	Im Shop suchen PDF S. 43
8.4.4	MagnetventilDMV 5065/12; 220-240V	625007	Im Shop suchen PDF S. 43
8.4.4	MagnetventilDMV 5080/12 220-240V	625009	Im Shop suchen PDF S. 43
8.4.4	MagnetventilDMV 5100/12 220-240V	625011	Im Shop suchen PDF S. 43
8.4.5	Magnet komplett5065/12; 220-240V	625024	Im Shop suchen PDF S. 43
8.4.5	Magnet komplett5080/12; 220-240V	625026	Im Shop suchen PDF S. 43
8.4.5	Magnet komplett5100/12; 220-240V	625028	Im Shop suchen PDF S. 43
8.4.6	Dichtring77 x 127 x 2 (DN 65)	441861	Im Shop suchen PDF S. 43
8.4.6	Dichtring90 x 142 x 2 (DN 80)	441044	Im Shop suchen PDF S. 43
8.4.6	Dichtring115 x 162 x 2 (DN 100)	441045	Im Shop suchen PDF S. 43
8.4.7	SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund	716652	Im Shop suchen PDF S. 43
8.4.8	O-Ring 10,5 x 2,25	445512	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 43
8.4.9	Dichtheitskontrolle VPS 504 S04; 230V	605580	Im Shop suchen PDF S. 43
8.4.10	GasdruckwächterGW 50 A5/1 5-50 mbar	691378	Im Shop suchen PDF S. 43
8.4.10	GasdruckwächterGW 150 A5/1 5-150 mbar	691379	Im Shop suchen PDF S. 43
8.4.10	GasdruckwächterGW 500 A5/1 100-500 mbar	691380	Im Shop suchen PDF S. 43
8.4.11	Stecker Typ A 4-polig GW m. Bund	716653	Im Shop suchen PDF S. 43
8.4.12	GasdruckwächterGW 50 A6/1 5-50 mbar	691381	Im Shop suchen PDF S. 43
8.4.12	GasdruckwächterGW 150 A6/1 10-150 mbar	691382	Im Shop suchen PDF S. 43
8.4.12	GasdruckwächterGW 500 A6/1 100-500 mbar	691383	Im Shop suchen PDF S. 43
8.4.13	O-Ring 27 x 1,5	445517	Im Shop suchen PDF S. 43
8.4.14	Leiterplatte DMV-D../11 eco, /12 220	240605	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 43
8.5.1	Magnetventil SV-D 507 Rp 3/4; 230V IP65	605550	Im Shop suchen PDF S. 45
8.5.2	Magnetspule SV-D 507; 230V IP65 Nr.20	605274	Im Shop suchen PDF S. 45
8.5.4	GasdoppelventilVGD40.	125625	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 45
8.5.4	GasdoppelventilVGD40.	150625	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 45
8.5.5	Stellantrieb SKP15.004E2 220-240V	625521	Im Shop suchen PDF S. 45
8.5.6	Zwischenstecker AGA62.000A00	625504	Im Shop suchen PDF S. 45
8.5.7	SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund	716652	Im Shop suchen PDF S. 45
8.5.8	Dichtring141 x 192 x 2 (DN 125)	441046	Im Shop suchen PDF S. 45
8.5.8	Dichtring169 x 218 x 2 (DN 150)	441047	Im Shop suchen PDF S. 45
8.5.9	O-Ring 10,5 x 2,25	445512	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 45
8.5.10	GasdruckwächterGW 50 A5/1 5-50 mbar	691378	Im Shop suchen PDF S. 45
8.5.10	GasdruckwächterGW 150 A5/1 5-150 mbar	691379	Im Shop suchen PDF S. 45
8.5.10	GasdruckwächterGW 500 A5/1 100-500 mbar	691380	Im Shop suchen PDF S. 45
8.5.11	Stecker Typ A 4-polig GW m. Bund	716653	Im Shop suchen PDF S. 45
8.5.12	GasdruckwächterGW 50 A6/1 5-50 mbar	691381	Im Shop suchen PDF S. 45
8.5.12	GasdruckwächterGW 150 A6/1 10-150 mbar	691382	Im Shop suchen PDF S. 45
8.5.12	GasdruckwächterGW 500 A6/1 100-500 mbar	691383	Im Shop suchen PDF S. 45
8.5.13	O-Ring 10,7 x 2,6	445157	Im Shop suchen PDF S. 45
8.5.14	O-Ring 61,6 x 2,6	445158	Im Shop suchen PDF S. 45
8.5.15	Dichtung	625508	Im Shop suchen PDF S. 45

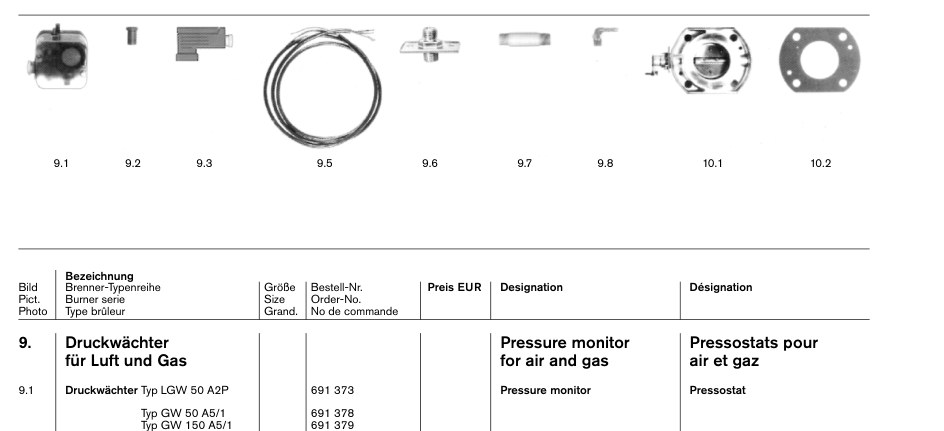

9. Druckwächter

16 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
9.1	Druckwächter Typ LGW 50 A2P	691373	Im Shop suchen PDF S. 18
9.1	Druckwächter Typ LGW 50 A2PTyp GW 50 A5/1	691378	Im Shop suchen PDF S. 18
9.1	Druckwächter Typ LGW 50 A2PTyp GW 150 A5/1	691379	Im Shop suchen PDF S. 18
9.1	Druckwächter Typ LGW 50 A2PTyp GW 500 A5/1	691380	Im Shop suchen PDF S. 18
9.1	Druckwächter Typ LGW 50 A2PTyp GW 50 A6/1	691381	Im Shop suchen PDF S. 18
9.1	Druckwächter Typ LGW 50 A2PTyp GW 150 A6/1	691382	Im Shop suchen PDF S. 18
9.1	Druckwächter Typ LGW 50 A2PTyp GW 500 A6/1	691383	Im Shop suchen PDF S. 18
9.2	Kappe für LGW	446011	Im Shop suchen PDF S. 18
9.3	Stecker Typ A 4-polig GW m. Bund	716653	Im Shop suchen PDF S. 18
9.4	O-Ring 10,5 x 2,25 für GW	445512	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 18
9.5	Anschlusskabel 4 x 0,75 x 1000	25110324012	Im Shop suchen PDF S. 18
9.6	Rohrflansch komplett	15131324022	Im Shop suchen PDF S. 18
9.7	Doppelnippel R 1/4” x 50 (Gas)	13900026017	Im Shop suchen PDF S. 18
9.8	Einbauschraubstutzen R1/8”	453003	Im Shop suchen PDF S. 18
9.9	Silikonschlauch 3,5 x 2 (ohne Bild)	750418	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 18
9.10	Schlauchklemme	790218	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 18

10. Gasdrossel Gas

23 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
10.1	G, GL, RGL 50 5	15151825060	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, GL, RGL 65 7 + 8	15170725060	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, GL, RGL 80 9 + 10	15190725060	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, RGL 100 11	19110725060	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, GL, RGL 50/25 5	15151825080	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, GL, RGL 50/40 5	15151825070	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, GL, RGL, RGMS 65/40 7+8	15170725080	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, GL, RGL, RGMS 65/50 7+8	15170725070	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, GL, RGL, RGMS 80/50 9+10	15190725080	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, GL, RGL, RGMS 80/65 9+10	15190725070	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, Ausf. ZMI 80 9+10	15190725090	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, Ausf. ZMI 100 11	19110725090	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, RGL, RGMS 100/65 11	19110725080	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, RGL, RGMS 100/80 11	19110725070	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 5G, Ausf. ZMI 50 5	15151825090	Im Shop suchen PDF S. 18
10.1	G, GL, RGL 50 565 7	15170725090	Im Shop suchen PDF S. 18
10.2	G, GL, RGL 50 5	15151800127	Im Shop suchen PDF S. 18
10.2	G, GL, RGL 50 5G, GL, RGL 65 7 + 8	15170700027	Im Shop suchen PDF S. 18
10.2	G, GL, RGL 50 5G, GL, RGL 80 9 + 10	15190700017	Im Shop suchen PDF S. 18
10.2	G, GL, RGL 50 5G, RGL 100 11	17720500037	Im Shop suchen PDF S. 18
10.3	Antriebsnabe 5-11	15110125042	Im Shop suchen PDF S. 18
10.4	Verstellhebel 5-11	16120825307	Im Shop suchen PDF S. 18
10.5	Drehfeder 0,8 x 10 5-11	15110125087	Im Shop suchen PDF S. 18

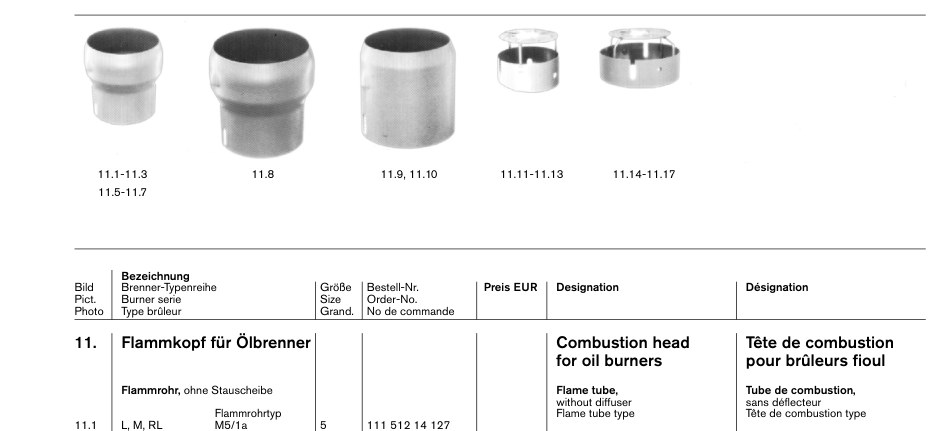

11. Flammkopf für Ölbrenner

74 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
11.1	L, M, RL M5/1a 5	11151214127	Im Shop suchen PDF S. 19
11.2	L, MS, RL, RMS M6/1a 7	11161214017	Im Shop suchen PDF S. 19
11.2	L, MS, RL, RMS M6/1a 7L, MS, RL, RMS M7/1a 7 + 8	11176214047	Im Shop suchen PDF S. 19
11.2	L, MS, RL, RMS M6/1a 7L, MS, RL, RMS M8/1a 8	11186214037	Im Shop suchen PDF S. 19
11.2	L, MS, RL, RMS M6/1a 7(ohne Bild) M7/2a 7 LN	11176214432	Im Shop suchen PDF S. 19
11.3	L, MS, RL, RMS G7/2a 8/2	11186214057	Im Shop suchen PDF S. 19
11.3	L, MS, RL, RMS G7/2a 8/2M9/1A	11196414047	Im Shop suchen PDF S. 19
11.5	L, M, RL H1M5/1a 5	11151214157	Im Shop suchen PDF S. 19
11.5	L, M, RL H1M5/1a 5L, M, RL H1M5/2a 5	11151214167	Im Shop suchen PDF S. 19
11.6	L, MS, RL, RMS H1M6/1a 7	11161214087	Im Shop suchen PDF S. 19
11.6	L, MS, RL, RMS H1M6/1a 7L, MS, RL, RMS H1M7/1a 7 + 8	11176214067	Im Shop suchen PDF S. 19
11.6	L, MS, RL, RMS H1M6/1a 7L, MS, RL, RMS H1M8/1a 8	11186214047	Im Shop suchen PDF S. 19
11.7	L, MS, RL, RMS H1G7/2a 8/2	11186214057	Im Shop suchen PDF S. 19
11.7	L, MS, RL, RMS H1G7/2a 8/2L, MS, RL, RMS H1U2/1 8/2	11186214052	Im Shop suchen PDF S. 19
11.8	L, MS, RL, RMS H1M9/1a 8/2 + 9	11196414047	Im Shop suchen PDF S. 19
11.9	RL, RMS H1M10/2 10	18107414042	Im Shop suchen PDF S. 19
11.10	RL, RMS H1M11/1 11	12136614122	Im Shop suchen PDF S. 19
11.11	M5/1a, M5/2a 125 x 40 5	11151214072	Im Shop suchen PDF S. 19
11.11	M5/1a, M5/2a 125 x 40 5M5/1a 145 x 40 5	11151214112	Im Shop suchen PDF S. 19
11.12	M6/1a 145 x 40 7	11161414052	Im Shop suchen PDF S. 19
11.12	M6/1a 145 x 40 7M6/1a, M7/1a, M8/1a 155 x 50 7 + 8	11161414032	Im Shop suchen PDF S. 19
11.12	M6/1a 145 x 40 7M6/1a, M7/1a, M8/1a 165 x 50 7 + 8	11161414042	Im Shop suchen PDF S. 19
11.12	M6/1a 145 x 40 7M6/1a, M7/1a, M8/1a 175 x 50 7 + 8	11186214012	Im Shop suchen PDF S. 19
11.12	M6/1a 145 x 40 7(ohne Bild) 160 x 29 7 LN	11176214382	Im Shop suchen PDF S. 19
11.13	G7/2a, U2/1 155 x 50 8/2	12126214082	Im Shop suchen PDF S. 19
11.13	G7/2a, U2/1 155 x 50 8/2G7/2a, U2/1, M9/1a 165 x 50 8/2	12126214112	Im Shop suchen PDF S. 19
11.13	G7/2a, U2/1 155 x 50 8/2G7/2a, U2/1 175 x 50 8/2	12126214122	Im Shop suchen PDF S. 19
11.13	G7/2a, U2/1 155 x 50 8/2M9/1a 185 x 50 8/2	12126255012	Im Shop suchen PDF S. 19
11.14	M9/1a 165 x 50 8T/2, 9	11196414042	Im Shop suchen PDF S. 19
11.14	M9/1a 165 x 50 8T/2, 9M9/1a 185 x 50 8T/2, 9	11196414052	Im Shop suchen PDF S. 19
11.15	M10/2 185 x 50 10	18107414012	Im Shop suchen PDF S. 19
11.16	M10/2 200 x 50 10	18107414022	Im Shop suchen PDF S. 19
11.17	M11/1 245 x 70 11	18117414022	Im Shop suchen PDF S. 19
11.17	M11/1 245 x 70 11260 x 70 11	18117414032	Im Shop suchen PDF S. 19
11.31	L5Z	11000029012	Im Shop suchen PDF S. 20
11.31	L5ZRL5	11000981012	Im Shop suchen PDF S. 20
11.31	L5ZL5T	11059414012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8Z	11000034012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZL8Z/2	11000046012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZL9Z	11000675012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZRL7	11001059012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZRL8	11000242012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZRL8/2	11000246012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZRL9	11000676012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZRL10	18000046012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZRL11	18000024012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZL7T, L8T	11000593012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZL8/2T	11000595012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZL9T	11000597012	Im Shop suchen PDF S. 20
11.32	Verlängerung 150 mm L7Z, L8ZL10T	18000044012	Im Shop suchen PDF S. 20
11.33	Verlängerung 200mm L5T	11059414042	Im Shop suchen PDF S. 20
11.33	Verlängerung 200mm L5TL5Z	11000037012	Im Shop suchen PDF S. 20
11.33	Verlängerung 200mm L5TRL5	11000983012	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8Z	11000042012	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8ZL8Z/2	11000043012	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8ZL9Z	11000043022	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8ZRL7	11001061012	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8ZRL8	11000244012	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8ZRL8/2	11000724012	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8ZRL9	11000287012	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8ZRL10	18000047012	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8ZL7T, L8T	11000594012	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8ZL8T/2	11000596012	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8ZL9T	11000598012	Im Shop suchen PDF S. 20
11.34	Verlängerung 250 mm L7Z/L8ZL10T	18000045012	Im Shop suchen PDF S. 20
11.35	Verlängerung 300 mm RL11	18000001072	Im Shop suchen PDF S. 20
11.35	Verlängerung 300 mm RL11RMS 11	18000087012	Im Shop suchen PDF S. 20
11.36	M5/1a, M5/2a 125 x 40	11151283042	Im Shop suchen PDF S. 20
11.36	M5/1a, M5/2a 125 x 40135 x 40	11151283062	Im Shop suchen PDF S. 20
11.36	M5/1a, M5/2a 125 x 40M5/1a 145 x 40	11151283052	Im Shop suchen PDF S. 20
11.36	M5/1a, M5/2a 125 x 40M6/1a 145 x 40	11176283032	Im Shop suchen PDF S. 20
11.36	M5/1a, M5/2a 125 x 40M6/1a, M7/1a, M8/1a 155 x 50	11176283022	Im Shop suchen PDF S. 20
11.36	M5/1a, M5/2a 125 x 40M6/1a, M7/1a, M8/1a 165 x 50	11176283042	Im Shop suchen PDF S. 20
11.36	M5/1a, M5/2a 125 x 40M6/1a, M7/1a, M8/1a 175 x 50	11186283022	Im Shop suchen PDF S. 20

12. Flammkopf für G/GL

228 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
12.1	G 5/1	15151814212	Im Shop suchen PDF S. 21
12.1	G 5/1G 5/2	25150514012	Im Shop suchen PDF S. 21
12.1	G 5/1G 5-LN	15151814282	Im Shop suchen PDF S. 21
12.1	G 5/1G 7	15170714132	Im Shop suchen PDF S. 21
12.1	G 5/1G 7-LN	15170714282	Im Shop suchen PDF S. 21
12.1	G 5/1G 8	15180714072	Im Shop suchen PDF S. 21
12.1	G 5/1G 9 + 10	15190714012	Im Shop suchen PDF S. 21
12.1	G 5/1G 11	19110714012	Im Shop suchen PDF S. 21
12.2	GL 5	15551814072	Im Shop suchen PDF S. 21
12.2	GL 5GL 7	15570714052	Im Shop suchen PDF S. 21
12.2	GL 5GL 8	15580714032	Im Shop suchen PDF S. 21
12.2	GL 5GL 8-T	15580814032	Im Shop suchen PDF S. 21
12.2	GL 5GL 9	15590714012	Im Shop suchen PDF S. 21
12.2	GL 5GL 9-T	15590814012	Im Shop suchen PDF S. 21
12.2	GL 5RGL 5	15651814062	Im Shop suchen PDF S. 21
12.2	GL 5RGL 7	15670714062	Im Shop suchen PDF S. 21
12.2	GL 5RGL 8	15680714012	Im Shop suchen PDF S. 21
12.2	GL 5RGL 9 + 10	15690714012	Im Shop suchen PDF S. 21
12.2	GL 5RGL 11	19610714012	Im Shop suchen PDF S. 21
12.3	Stauscheibe Ø mmG, GL, RGL 110 x 50 5/1	15132714172	Im Shop suchen PDF S. 21
12.3	Stauscheibe Ø mmG 115 K x 40 5/2	15051867092	Im Shop suchen PDF S. 21
12.3	Stauscheibe Ø mmG 162 x 50 5-LN	15151814537	Im Shop suchen PDF S. 21
12.3	Stauscheibe Ø mmG, GL, RGL 110 x 50 7	15132714172	Im Shop suchen PDF S. 21
12.3	Stauscheibe Ø mmG 190 x 60 7-LN	21730414197	Im Shop suchen PDF S. 21
12.3	Stauscheibe Ø mmG, GL, RGL 120 x 50 8	15170714212	Im Shop suchen PDF S. 21
12.3	Stauscheibe Ø mmG, GL, RGL 130 x 70 9-10	15190714052	Im Shop suchen PDF S. 21
12.3	Stauscheibe Ø mmG, RGL 155 x 70 11	19110714022	Im Shop suchen PDF S. 21
12.4	G, GL, RGL 173 x 100 5/1	15151814252	Im Shop suchen PDF S. 21
12.4	G, GL, RGL 173 x 100 5/1G 173 x 104 5/2	25150514032	Im Shop suchen PDF S. 21
12.4	G, GL, RGL 173 x 100 5/1G, GL, RGL 213 x 110 7	15170714102	Im Shop suchen PDF S. 21
12.4	G, GL, RGL 173 x 100 5/1G, GL, RGL 213 x 120 8	15170714202	Im Shop suchen PDF S. 21
12.4	G, GL, RGL 173 x 100 5/1RGMS 213 x 50 7+8	15870714082	Im Shop suchen PDF S. 21
12.4	G, GL, RGL 173 x 100 5/1G, GL, RGL 270 x 130 9 + 10	15190714062	Im Shop suchen PDF S. 21
12.4	G, GL, RGL 173 x 100 5/1RGMS 270 x 70 9 + 10	15890714032	Im Shop suchen PDF S. 21
12.4	G, GL, RGL 173 x 100 5/1G, RGL 315 x 155 11	16130814442	Im Shop suchen PDF S. 21
12.4	G, GL, RGL 173 x 100 5/1RGMS 315 x 90 11	16830814042	Im Shop suchen PDF S. 21
12.5	HülseG, GL, RGL 96 x 30 x 3 5/1	15151814277	Im Shop suchen PDF S. 21
12.5	HülseG 96 x 38 x 3 5/2	25150514047	Im Shop suchen PDF S. 21
12.5	HülseG, GL, RGL 105,8 x 30 x 3 7	15170714137	Im Shop suchen PDF S. 21
12.5	HülseG, GL, RGL 115,8 x 30 x 3 8	15170714337	Im Shop suchen PDF S. 21
12.5	HülseG, GL, RGL 126 x 35 x 3 9 + 10	16120814547	Im Shop suchen PDF S. 21
12.5	HülseG, RGL 151,8 x 35 x 3 11	16130814847	Im Shop suchen PDF S. 21
12.10	Hülse G, GL, RGL 5	15132714537	Im Shop suchen PDF S. 22
12.10	Hülse G, GL, RGL 5G, GL, RGL 7	15170714257	Im Shop suchen PDF S. 22
12.10	Hülse G, GL, RGL 5G, GL, RGL 8	15170714437	Im Shop suchen PDF S. 22
12.10	Hülse G, GL, RGL 5G, GL, RGL 9 + 10	15190714207	Im Shop suchen PDF S. 22
12.10	Hülse G, GL, RGL 5G, RGL 11	16140814297	Im Shop suchen PDF S. 22
12.101	Düseneinsatz (ohne Bild) G 5-LN	15050114037	Im Shop suchen PDF S. 22
12.101	Düseneinsatz (ohne Bild) G 5-LNG 7-LN	15170714517	Im Shop suchen PDF S. 22
12.11	Düsenring 5/1	15151814477	Im Shop suchen PDF S. 22
12.11	Düsenring 5/15/2	25150514057	Im Shop suchen PDF S. 22
12.11	Düsenring 5/17	15170714457	Im Shop suchen PDF S. 22
12.11	Düsenring 5/18	15180714057	Im Shop suchen PDF S. 22
12.11	Düsenring 5/19 + 10	15190714217	Im Shop suchen PDF S. 22
12.11	Düsenring 5/111	16130814747	Im Shop suchen PDF S. 22
12.12	Elektrodenhalter, komplett G 5	15151814222	Im Shop suchen PDF S. 22
12.12	Elektrodenhalter, komplett G 5G 7	15170714062	Im Shop suchen PDF S. 22
12.12	Elektrodenhalter, komplett G 5G 8	15170714192	Im Shop suchen PDF S. 22
12.12	Elektrodenhalter, komplett G 5G 9 + 10	15190714022	Im Shop suchen PDF S. 22
12.12	Elektrodenhalter, komplett G 5G 11	16130814422	Im Shop suchen PDF S. 22
12.13	Düsenkopf, komplett GL 5	15551814082	Im Shop suchen PDF S. 22
12.13	Düsenkopf, komplett GL 5GL 7	15570714062	Im Shop suchen PDF S. 22
12.13	Düsenkopf, komplett GL 5GL 8	15570714082	Im Shop suchen PDF S. 22
12.13	Düsenkopf, komplett GL 5GL 9	15590714022	Im Shop suchen PDF S. 22
12.13	Düsenkopf, komplett GL 5GL, Ausf. T 8	15580814022	Im Shop suchen PDF S. 22
12.13	Düsenkopf, komplett GL 5GL, Ausf. T 9	15590814022	Im Shop suchen PDF S. 22
12.14	RGL 5	15651814072	Im Shop suchen PDF S. 22
12.14	RGL 5RGL 7	15670714072	Im Shop suchen PDF S. 22
12.14	RGL 5RGL 8	15670714092	Im Shop suchen PDF S. 22
12.14	RGL 5RGL 9 + 10	15690714022	Im Shop suchen PDF S. 22
12.14	RGL 5RGL 11	19610714022	Im Shop suchen PDF S. 22
12.14	RGL 5RGMS 7 + 8	15870714102	Im Shop suchen PDF S. 22
12.14	RGL 5RGMS 9 + 10	15890714062	Im Shop suchen PDF S. 22
12.14	RGL 5RGMS 11	19810714032	Im Shop suchen PDF S. 22
12.15	Verschlusskörper, G 9-10	15190714067	Im Shop suchen PDF S. 22
12.15	Verschlusskörper, G 9-1011	16130814577	Im Shop suchen PDF S. 22
12.16	Düsenkopf(ohne Bild) RGL 5-7	15632714032	Im Shop suchen PDF S. 22
12.16	Düsenkopfmit Absperrvorrichtung RGL 8-11	11138110092	Im Shop suchen PDF S. 22
12.16	DüsenkopfRGMS 7-11	11138110092	Im Shop suchen PDF S. 22
12.17	G 5-8	15132714337	Im Shop suchen PDF S. 22
12.17	G 5-8G 5+7-LN	13210114037	Im Shop suchen PDF S. 22
12.17	G 5-8G links 9-11	11197410077	Im Shop suchen PDF S. 22
12.17	G 5-8G rechts 9-11	11197410087	Im Shop suchen PDF S. 22
12.18	GL links 5-9	15132714337	Im Shop suchen PDF S. 22
12.18	GL links 5-9GL rechts 5-9	15532714207	Im Shop suchen PDF S. 22
12.18	GL links 5-9RGL 5-7	15132714337	Im Shop suchen PDF S. 22
12.18	GL links 5-9RGL links 8-11	11197410077	Im Shop suchen PDF S. 22
12.18	GL links 5-9RGL rechts 8-11	11197410087	Im Shop suchen PDF S. 22
12.18	GL links 5-9RGMS links 7-11	11197410077	Im Shop suchen PDF S. 22
12.18	GL links 5-9RGMS rechts 7-11	11197410087	Im Shop suchen PDF S. 22
12.19	Fühlerelektrode G 5-LN	23210014207	Im Shop suchen PDF S. 22
12.19	Fühlerelektrode G 5-LNG 7-LN	13210114047	Im Shop suchen PDF S. 22
12.19	Fühlerelektrode G 5-LN85 x 150, G 5-7	15132714347	Im Shop suchen PDF S. 22
12.19	Fühlerelektrode G 5-LN85 x 200, G 8	15132714357	Im Shop suchen PDF S. 22
12.19	Fühlerelektrode G 5-LN200 x 220, G 9-11	15132714197	Im Shop suchen PDF S. 22
12.20	Scheibe (Zündelektrode)G, GL 5-9	15132714367	Im Shop suchen PDF S. 22
12.21	Bügel (ohne Bild)G, RGL 9-11	11101110127	Im Shop suchen PDF S. 22
12.21	Bügel (ohne Bild)GL, RGL 5-7	15510314047	Im Shop suchen PDF S. 22
12.22	Klemmstück (Fühlerelektrode)G 5-11	15132714377	Im Shop suchen PDF S. 22
12.22	Klemmstück (Fühlerelektrode)G 5-7-LN	25130314087	Im Shop suchen PDF S. 22
12.23	Elektrodenhalter G, GL 5-7	25110314017	Im Shop suchen PDF S. 22
12.23	Elektrodenhalter G, GL 5-7(Elektrodenstern) GL Ausführung T 8 + 9	15580814017	Im Shop suchen PDF S. 22
12.23	Elektrodenhalter G, GL 5-7(Düsenhalter) RGL 5 - 7	15632714017	Im Shop suchen PDF S. 22
12.24	Elektrodenhalter ElectrodeG9, RGL8-10, RGMS 7+8	15190714097	Im Shop suchen PDF S. 23
12.24	Elektrodenhalter ElectrodeG, GL 8	15590714067	Im Shop suchen PDF S. 23
12.24	Elektrodenhalter ElectrodeGL 9	15590714067	Im Shop suchen PDF S. 23
12.24	Elektrodenhalter ElectrodeG 11	16130814887	Im Shop suchen PDF S. 23
12.24	Elektrodenhalter ElectrodeRGL, RGMS 11	19610714017	Im Shop suchen PDF S. 23
12.25	Haltering SupportG, GL,RGL 5-7	15110114257	Im Shop suchen PDF S. 23
12.25	Haltering SupportG, GL, RGL (ohne Bild) 8-10	15190714027	Im Shop suchen PDF S. 23
12.25	Haltering SupportG, RGL (ohne Bild) 11	16130814827	Im Shop suchen PDF S. 23
12.27	G, GL 177 5	15151814467	Im Shop suchen PDF S. 23
12.27	G, GL 177 5G, GL 219 7	15170714427	Im Shop suchen PDF S. 23
12.27	G, GL 177 5G, GL 218 8	15170714267	Im Shop suchen PDF S. 23
12.27	G, GL 177 5G, GL 236 9 + 10	15590714017	Im Shop suchen PDF S. 23
12.27	G, GL 177 5RGL 118 8	15670714077	Im Shop suchen PDF S. 23
12.27	G, GL 177 5RGL 116 x 100 9+10	15190714057	Im Shop suchen PDF S. 23
12.27	G, GL 177 5G, RGL 192 11	19610714027	Im Shop suchen PDF S. 23
12.28	Düsenkopf GL 5	15551814092	Im Shop suchen PDF S. 23
12.28	Düsenkopf GL 5GL 7	15570714092	Im Shop suchen PDF S. 23
12.28	Düsenkopf GL 5GL 8-9	15532714142	Im Shop suchen PDF S. 23
12.30	GL, RGL, RGMS DN 6 x 600/ 8mm 5-8	11155200672	Im Shop suchen PDF S. 23
12.30	GL, RGL, RGMS DN 6 x 600/ 8mm 5-8GL, RGL, RGMS DN 6 x 800/ 8mm 9-11	11155200702	Im Shop suchen PDF S. 23
12.30	GL, RGL, RGMS DN 6 x 600/ 8mm 5-8RGL, RGMS DN 8 x 640/10mm 11	11155200502	Im Shop suchen PDF S. 23
12.33	RGL GR10/8PL 11	452048	Im Shop suchen PDF S. 23
12.34	Zündrohr G, GL, RGL 5	15151814407	Im Shop suchen PDF S. 23
12.34	Zündrohr G, GL, RGL 5G, GL, RGL 7	15170714247	Im Shop suchen PDF S. 23
12.34	Zündrohr G, GL, RGL 5G, GL, RGL 8	15000744017	Im Shop suchen PDF S. 23
12.35	Zündrohr G, GL, RGL 9 + 10	16120814667	Im Shop suchen PDF S. 23
12.35	Zündrohr G, GL, RGL 9 + 10G, RGL 11	16130814957	Im Shop suchen PDF S. 23
12.36	Anschlussflansch G, GL, RGL 8-11	16120814637	Im Shop suchen PDF S. 23
12.37	Anschlusswinkel G, GL, RGL 7-8	15070701047	Im Shop suchen PDF S. 23
12.37	Anschlusswinkel G, GL, RGL 7-8G, GL, RGL 9-11	15090701047	Im Shop suchen PDF S. 23
12.38	Spannhülse G, GL, RGL 8-11	16120814657	Im Shop suchen PDF S. 23
12.39	Gasschlauch DN 12 x 350 8-10	491202	Im Shop suchen PDF S. 23
12.39	Gasschlauch DN 12 x 350 8-10DN 12 x 450 11	491201	Im Shop suchen PDF S. 23
12.40	Verschlussstopfen G, GL, RGL 5	15132714547	Im Shop suchen PDF S. 23
12.40	Verschlussstopfen G, GL, RGL 5G, GL, RGL 7 + 8	15190714197	Im Shop suchen PDF S. 23
12.41	Zündkopf G, GL, RGL 5	15132714202	Im Shop suchen PDF S. 23
12.41	Zündkopf G, GL, RGL 5G, GL, RGL 7	15170714142	Im Shop suchen PDF S. 23
12.41	Zündkopf G, GL, RGL 5G, GL, RGL 8	15000744022	Im Shop suchen PDF S. 23
12.41	Zündkopf G, GL, RGL 5G, GL, RGL 9-10	16120814302	Im Shop suchen PDF S. 23
12.41	Zündkopf G, GL, RGL 5G, RGL 11	19110714042	Im Shop suchen PDF S. 23
12.42	Fixierbolzen G, GL, RGL 5	15151814577	Im Shop suchen PDF S. 23
12.42	Fixierbolzen G, GL, RGL 5G, GL, RGL 7	15170714527	Im Shop suchen PDF S. 23
12.42	Fixierbolzen G, GL, RGL 5G, GL, RGL 8	15170714537	Im Shop suchen PDF S. 23
12.42	Fixierbolzen G, GL, RGL 5G, GL, RGL 9 + 10	15190714227	Im Shop suchen PDF S. 23
12.42	Fixierbolzen G, GL, RGL 5G, RGL 11	19110714037	Im Shop suchen PDF S. 23
12.44	Ionisationskabel Ionisation300 mm lang 5	21710514572	Im Shop suchen PDF S. 24
12.44	Ionisationskabel Ionisation400 mm lang 7-11	21710514582	Im Shop suchen PDF S. 24
12.44	Ionisationskabel Ionisation400 mm lang 5 LN	21710514512	Im Shop suchen PDF S. 24
12.44	Ionisationskabel Ionisation500 mm lang 7 LN	21710514592	Im Shop suchen PDF S. 24
12.45	G G5/3-a 5-LN	15151814322	Im Shop suchen PDF S. 24
12.45	G G5/3-a 5-LNG, GL, RGL, RGMS 200 G5/1a 5/1	11161214017	Im Shop suchen PDF S. 24
12.45	G G5/3-a 5-LNG 215 G5/2a 5/2	25150514027	Im Shop suchen PDF S. 24
12.45	G G5/3-a 5-LNG, GL, RGL, RGMS 250 G7/1a 7	15170714127	Im Shop suchen PDF S. 24
12.45	G G5/3-a 5-LNG G7/3-A 7-LN	15170714272	Im Shop suchen PDF S. 24
12.46	G, GL, RGL 200 H1G5/1a 5/1	11161214087	Im Shop suchen PDF S. 24
12.46	G, GL, RGL 200 H1G5/1a 5/1G, GL, RGL 215 H1G5/2a 5/2	25150514027	Im Shop suchen PDF S. 24
12.46	G, GL, RGL 200 H1G5/1a 5/1G, GL, RGL, RGMS 250 H1G7/1a 7	15170714307	Im Shop suchen PDF S. 24
12.46	G, GL, RGL 200 H1G5/1a 5/1G, GL, RGL, RGMS 265 H1G7/2a 8	11186214057	Im Shop suchen PDF S. 24
12.46	G, GL, RGL 200 H1G5/1a 5/1G, GL, RGL, RGMS 325 H1UG2/1a 9 + 10	16120814717	Im Shop suchen PDF S. 24
12.46	G, GL, RGL 200 H1G5/1a 5/1G, RGL, RGMS H1UG3/1a 11	16130914017	Im Shop suchen PDF S. 24
12.51	Verlängerung 100 mm G 5	15000309012	Im Shop suchen PDF S. 24
12.51	Verlängerung 100 mm G 5G 5-LN	15051814062	Im Shop suchen PDF S. 24
12.51	Verlängerung 100 mm G 5G 7	15000311012	Im Shop suchen PDF S. 24
12.51	Verlängerung 100 mm G 5G 7-LN	15070714222	Im Shop suchen PDF S. 24
12.51	Verlängerung 100 mm G 5G 8	15000760012	Im Shop suchen PDF S. 24
12.51	Verlängerung 100 mm G 5G 9 + 10	15000244012	Im Shop suchen PDF S. 24
12.52	GL 5	15000310012	Im Shop suchen PDF S. 24
12.52	GL 5GL 7	15000312012	Im Shop suchen PDF S. 24
12.52	GL 5GL 8	15000768012	Im Shop suchen PDF S. 24
12.52	GL 5GL 9	15000250012	Im Shop suchen PDF S. 24
12.52	GL 5GL, Ausf. T 8	15000776012	Im Shop suchen PDF S. 24
12.52	GL 5GL, Ausf. T 9	15000697012	Im Shop suchen PDF S. 24
12.52	GL 5RGL 5	15000632012	Im Shop suchen PDF S. 24
12.52	GL 5RGL 7	15000635012	Im Shop suchen PDF S. 24
12.52	GL 5RGL 8	15000784012	Im Shop suchen PDF S. 24
12.52	GL 5RGL 9 + 10	15000256012	Im Shop suchen PDF S. 24
12.53	Verlängerung 200 mm G 5	15000109012	Im Shop suchen PDF S. 24
12.53	Verlängerung 200 mm G 5G 5-LN	15051814072	Im Shop suchen PDF S. 24
12.53	Verlängerung 200 mm G 5G 7	15000110012	Im Shop suchen PDF S. 24
12.53	Verlängerung 200 mm G 5G 7-LN	15070714232	Im Shop suchen PDF S. 24
12.53	Verlängerung 200 mm G 5G 8	15000761012	Im Shop suchen PDF S. 24
12.53	Verlängerung 200 mm G 5G 9 + 10	15000245012	Im Shop suchen PDF S. 24
12.53	Verlängerung 200 mm G 5G 11	19000014012	Im Shop suchen PDF S. 24
12.54	GL 5	15000114012	Im Shop suchen PDF S. 24
12.54	GL 5GL 7	15000115012	Im Shop suchen PDF S. 24
12.54	GL 5GL 8	15000769012	Im Shop suchen PDF S. 24
12.54	GL 5GL 9	15000251012	Im Shop suchen PDF S. 24
12.54	GL 5GL, Ausf. T 8	15000777012	Im Shop suchen PDF S. 24
12.54	GL 5GL, Ausf. T 9	15000689012	Im Shop suchen PDF S. 24
12.54	GL 5RGL 5	15000633012	Im Shop suchen PDF S. 24
12.54	GL 5RGL 7	15000636012	Im Shop suchen PDF S. 24
12.54	GL 5RGL 8	15000785012	Im Shop suchen PDF S. 24
12.54	GL 5RGL 9 + 10	15000257012	Im Shop suchen PDF S. 24
12.54	GL 5RGL 11	19000016012	Im Shop suchen PDF S. 24
12.55	Verlängerung 300 mm G 5	15000238012	Im Shop suchen PDF S. 24
12.55	Verlängerung 300 mm G 5G 5-LN	15051814082	Im Shop suchen PDF S. 24
12.55	Verlängerung 300 mm G 5G 7	15000111012	Im Shop suchen PDF S. 24
12.55	Verlängerung 300 mm G 5G 7-LN	15070714242	Im Shop suchen PDF S. 24
12.55	Verlängerung 300 mm G 5G 8	15000762012	Im Shop suchen PDF S. 24
12.55	Verlängerung 300 mm G 5G 9 + 10	15000127012	Im Shop suchen PDF S. 24
12.55	Verlängerung 300 mm G 5G 11	19000015012	Im Shop suchen PDF S. 24
12.56	GL 5	15000239012	Im Shop suchen PDF S. 25
12.56	GL 5GL 7	15000116012	Im Shop suchen PDF S. 25
12.56	GL 5GL 8	15000770012	Im Shop suchen PDF S. 25
12.56	GL 5GL 9	15000128012	Im Shop suchen PDF S. 25
12.56	GL 5GL, Ausf. T 8	15000778012	Im Shop suchen PDF S. 25
12.56	GL 5GL, Ausf. T 9	15000690012	Im Shop suchen PDF S. 25
12.56	GL 5RGL 5	15000634012	Im Shop suchen PDF S. 25
12.56	GL 5RGL 7	15000637012	Im Shop suchen PDF S. 25
12.56	GL 5RGL 8	15000786012	Im Shop suchen PDF S. 25
12.56	GL 5RGL 9 + 10	15000129012	Im Shop suchen PDF S. 25
12.56	GL 5RGL 11	19000017012	Im Shop suchen PDF S. 25
12.57	Verlängerung 100 mm ExtensionG, GL, RGL 5	15051814057	Im Shop suchen PDF S. 25
12.57	Verlängerung 100 mm ExtensionG, GL, RGL, RGMS 7 + 8	15070714067	Im Shop suchen PDF S. 25
12.57	Verlängerung 100 mm ExtensionG, GL, RGL, RGMS 9 + 10	15090714217	Im Shop suchen PDF S. 25
12.58	Verlängerung 200 mm ExtensionG, GL, RGL 5	15051814067	Im Shop suchen PDF S. 25
12.58	Verlängerung 200 mm ExtensionG, GL, RGL, RGMS 7 + 8	15070714077	Im Shop suchen PDF S. 25
12.58	Verlängerung 200 mm ExtensionG, GL, RGL, RGMS 9 + 10	15090714227	Im Shop suchen PDF S. 25
12.58	Verlängerung 200 mm ExtensionG, RGL, RGMS 11	16000131017	Im Shop suchen PDF S. 25
12.59	Verlängerung 300 mm ExtensionG, GL, RGL 5	15051814077	Im Shop suchen PDF S. 25
12.59	Verlängerung 300 mm ExtensionG, GL, RGL, RGMS 7 + 8	15070714087	Im Shop suchen PDF S. 25
12.59	Verlängerung 300 mm ExtensionG, GL, RGL, RGMS 9 + 10	15090714237	Im Shop suchen PDF S. 25
12.59	Verlängerung 300 mm ExtensionG, RGL, RGMS 11	16000101017	Im Shop suchen PDF S. 25
12.60	700 mm für Verlängerung bis 300 mm 5-11	21710514612	Im Shop suchen PDF S. 25
12.61	800 mm für Verlängerung bis 300 mm 5-7 LN	21710514552	Im Shop suchen PDF S. 25

13. Düsenstock

57 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
13.1	140 L 5	11155210017	Im Shop suchen PDF S. 25
13.2	180 L 7+8	11165210027	Im Shop suchen PDF S. 25
13.3	180 L 8/2	11186210017	Im Shop suchen PDF S. 25
13.4	234 L 9	11196410017	Im Shop suchen PDF S. 25
13.5	140 RL 5	11155210017	Im Shop suchen PDF S. 25
13.6	180 RL 7	11165210027	Im Shop suchen PDF S. 25
13.6	a 180 RL, RMS 8+8/2	11178210017	Im Shop suchen PDF S. 25
13.6	b 180 RMS 7	11178210017	Im Shop suchen PDF S. 25
13.7	234 RL, RMS 9+10	11197410017	Im Shop suchen PDF S. 25
13.8	234 RL, RMS 11	18117410017	Im Shop suchen PDF S. 25
13.9	M 5	11256410037	Im Shop suchen PDF S. 25
13.9	M 5MS 7 + 8	11276410037	Im Shop suchen PDF S. 25
13.9	M 5MS 8/2	11286610037	Im Shop suchen PDF S. 25
13.10	L–Z (zweistufig) mit Düsenkreuz 5	11156210032	Im Shop suchen PDF S. 25
13.10	L–Z (zweistufig) mit Düsenkreuz 5und Zündelektroden 7 + 8	11176210012	Im Shop suchen PDF S. 25
13.10	L–Z (zweistufig) mit Düsenkreuz 58/2	11186210022	Im Shop suchen PDF S. 25
13.10	L–Z (zweistufig) mit Düsenkreuz 59	11196410022	Im Shop suchen PDF S. 25
13.10	L–Z (zweistufig) mit Düsenkreuz 5L–T (dreistufig) ohne Bild 5	11059410012	Im Shop suchen PDF S. 25
13.10	L–Z (zweistufig) mit Düsenkreuz 57 + 8	11179410012	Im Shop suchen PDF S. 25
13.10	L–Z (zweistufig) mit Düsenkreuz 58/2	11189610012	Im Shop suchen PDF S. 25
13.10	L–Z (zweistufig) mit Düsenkreuz 59+10	11199410012	Im Shop suchen PDF S. 25
13.11	RL ohne Absperrventil 5-7	11127310012	Im Shop suchen PDF S. 25
13.12	RL mit Absperrvorrichtung 8-11	11138110092	Im Shop suchen PDF S. 25
13.12	RL mit Absperrvorrichtung 8-11RMS mit Absperrvorrichtung 7-11	11138110092	Im Shop suchen PDF S. 25
13.13	MS (beheizte Ausführung) 5-9	21216310012	Im Shop suchen PDF S. 25
13.14	DruckschlauchDN4 350 mm (ohne Bild) 5+7 LN	491242	Im Shop suchen PDF S. 25
13.17	Düsenabschluss für DüseM, MS (zweistufig) 2,5 bar 5-9	11226110162	Im Shop suchen PDF S. 26
13.17	Düsenabschluss für DüseM, MS (zweistufig) 2,5 bar 5-9	11226110172	Im Shop suchen PDF S. 26
13.18	Heizpatrone M, MS (Z)44 Watt, 230V für Düsenkopf 5-9	11256410112	Im Shop suchen PDF S. 26
13.19	Heizpatrone 44 Watt, 230V RMS 7-11	11257410052	Im Shop suchen PDF S. 26
13.21	L (Z) links 5	11156410017	Im Shop suchen PDF S. 26
13.21	L (Z) links 5rechts	11156410027	Im Shop suchen PDF S. 26
13.21	L (Z) links 5L (Z) links 7+8	11176410037	Im Shop suchen PDF S. 26
13.21	L (Z) links 5rechts	11176410047	Im Shop suchen PDF S. 26
13.21	L (Z) links 5L (Z) links 9	21116310117	Im Shop suchen PDF S. 26
13.21	L (Z) links 5rechts	21116310127	Im Shop suchen PDF S. 26
13.22	L (T) links 5-8	11179410047	Im Shop suchen PDF S. 26
13.22	L (T) links 5-8rechts	11179410057	Im Shop suchen PDF S. 26
13.22	L (T) links 5-8L (T) links 9+10	11199410047	Im Shop suchen PDF S. 26
13.22	L (T) links 5-8rechts	11199410057	Im Shop suchen PDF S. 26
13.23	M/MS links 5-9	21216310207	Im Shop suchen PDF S. 26
13.23	M/MS links 5-9rechts	21216310217	Im Shop suchen PDF S. 26
13.24	RL links 5	12136410067	Im Shop suchen PDF S. 26
13.24	RL links 5rechts	12136410077	Im Shop suchen PDF S. 26
13.24	RL links 5links 7	21140410207	Im Shop suchen PDF S. 26
13.24	RL links 5rechts	21140410217	Im Shop suchen PDF S. 26
13.24	RL links 57LN	11176214407	Im Shop suchen PDF S. 26
13.24	RL links 5RL 8-11, RMS 7-11 links	11197410077	Im Shop suchen PDF S. 26
13.24	RL links 5rechts	11197410087	Im Shop suchen PDF S. 26
13.25	Befestigungsbügel 3 x 15 x 37,3für Zündelektroden	11101110127	Im Shop suchen PDF S. 26
13.26	Halter für Ölleitungen, schwarz 5 LN	24121010057	Im Shop suchen PDF S. 26
13.27	Führungsrohr 5 LN	21136410012	Im Shop suchen PDF S. 26
13.28	Gleitfolie 7,8 x 134,8 5 LN	24130001027	Im Shop suchen PDF S. 26
13.29	Stellhebel Oberteil 5 LN	24140010077	Im Shop suchen PDF S. 26
13.29	Stellhebel Oberteil 5 LNUnterteil 5 LN	24140010067	Im Shop suchen PDF S. 26
13.30	Blende 5 LN	11156414057	Im Shop suchen PDF S. 26
13.31	DruckschlauchDN 4, 380 lg, Edelstahl 5 LN	491130	Im Shop suchen PDF S. 26

14. Düsen

218 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
14.1	Düsen Fabrikat MonarchTyp R - 45° Vollstrahl 3,50	602314	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat MonarchTyp R - 60° Vollstrahl 3,50	602366	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat MonarchTyp PLP - 45° Halbstrahl 3,50	602014	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch4,00	602015	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch4,50	602016	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch5,00	602017	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch5,50	602018	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch6,00	602019	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch6,50	602020	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch7,00	602021	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch7,50	602022	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch8,50	602023	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch9,50	602024	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat MonarchTyp PLP - 60° Halbstrahl 3,50	602215	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch4,00	602216	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch4,50	602217	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch5,00	602218	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch5,50	602219	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch6,00	602220	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch6,50	602221	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch7,00	602222	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch7,50	602223	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch8,50	602224	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch9,50	602225	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch10,50	602226	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch12,00	602227	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch13,50	602228	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch15,50	602229	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch17,50	602230	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch19,50	602231	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch21,50	602232	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch24,00	602233	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch28,00	602234	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch30,00	602235	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch35,00	602236	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch40,00	602237	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch45,00	602238	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch50,00	602239	Im Shop suchen PDF S. 27
14.1	Düsen Fabrikat Monarch60,00	602240	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat SteinenTyp S - 45° Vollstrahl 3,50	612021	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen4,00	612022	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat SteinenTyp S - 60° Vollstrahl 3,50	612220	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen4,00	612221	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat SteinenTyp SS - 45° Halbvollstrahl 4,50	612023	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen5,00	612024	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen5,50	612025	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen6,00	612026	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen6,50	612027	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen7,00	612028	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen7,50	612029	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen8,00	612030	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen9,00	612032	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen10,00	612034	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen11,00	612035	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen12,00	612036	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen13,00	612037	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen14,00	612038	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen15,00	612039	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen16,00	612040	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen18,00	612041	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen20,00	612042	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen22,00	612043	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen24,00	612044	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat Steinen26,00	612045	Im Shop suchen PDF S. 27
14.2	Düsen Fabrikat SteinenTyp SS - 60° Halbvollstrahl 4,50	612222	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen5,00	612223	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen5,50	612224	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen6,00	612225	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen6,50	612226	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen7,00	612227	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen7,50	612228	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen8,00	612229	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen9,00	612231	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen10,00	612233	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen11,00	612234	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen12,00	612235	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen13,00	612236	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen14,00	612237	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen15,00	612238	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen16,00	612239	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen18,00	612240	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen20,00	612241	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen22,00	612242	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen24,00	612243	Im Shop suchen PDF S. 28
14.2	Düsen Fabrikat Steinen26,00	612244	Im Shop suchen PDF S. 28
14.3	Düsen Fabrikat Fluidics FluidicsTyp H- 45° Hohlstrahl 6,00	602693	Im Shop suchen PDF S. 28
14.3	Düsen Fabrikat Fluidics Fluidics6,50	602694	Im Shop suchen PDF S. 28
14.3	Düsen Fabrikat Fluidics Fluidics7,00	602695	Im Shop suchen PDF S. 28
14.3	Düsen Fabrikat Fluidics Fluidics7,50	602696	Im Shop suchen PDF S. 28
14.3	Düsen Fabrikat Fluidics Fluidics8,00	602697	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch2,25 GPH	602600	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch2,50 GPH	602601	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch3,00 GPH	602602	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch3,50 GPH	602603	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch4,00 GPH	602604	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch4,50 GPH	602605	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch5,00 GPH	602606	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch5,50 GPH	602607	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch6,00 GPH	602608	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch6,50 GPH	602609	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch7,00 GPH	602610	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch7,50 GPH	602611	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch8,00 GPH	602624	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch8,50 GPH	602612	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch9,50 GPH	602613	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch10,50 GPH	602614	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch12,00 GPH	602615	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch13,50 GPH	602616	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch15,50 GPH	602617	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch17,50 GPH	602618	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch19,50 GPH	602619	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch24,00 GPH	602621	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch28,00 GPH	602622	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch30,00 GPH	602623	Im Shop suchen PDF S. 28
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch2,25 GPH	602650	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch2,50 GPH	602651	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch3,00 GPH	602652	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch3,50 GPH	602653	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch4,00 GPH	602654	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch4,50 GPH	602655	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch5,00 GPH	602656	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch5,50 GPH	602657	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch6,00 GPH	602658	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch6,50 GPH	602659	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch7,00 GPH	602660	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch7,50 GPH	602661	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch8,00 GPH	602648	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch8,50 GPH	602662	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch9,50 GPH	602663	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch10,50 GPH	602664	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch12,00 GPH	602665	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch13,50 GPH	602666	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch15,50 GPH	602667	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch17,50 GPH	602668	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch19,50 GPH	602669	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch21,50 GPH	602670	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch24,00 GPH	602671	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch28,00 GPH	602672	Im Shop suchen PDF S. 29
14.5	Fabrikat Monarch, Typ PL-HO, 45° Monarch30,00 GPH	602673	Im Shop suchen PDF S. 29
14.11	Typ K3 S2 50°V 15 kg/h	602800	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h20 kg/h	602801	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h25 kg/h	602802	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h30 kg/h	602803	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h35 kg/h	602804	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h40 kg/h	602805	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h45 kg/h	602806	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h50 kg/h	602807	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h55 kg/h	602808	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h60 kg/h	602809	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h65 kg/h	602810	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h70 kg/h	602811	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h80 kg/h	602812	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h90 kg/h	602813	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h100 kg/h	602814	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h110 kg/h	602815	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h120 kg/h	602816	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h130 kg/h	602817	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h140 kg/h	602818	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h150 kg/h	602819	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h160 kg/h	602820	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h170 kg/h	602821	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h180 kg/h	602822	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h190 kg/h	602823	Im Shop suchen PDF S. 30
14.11	Typ K3 S2 50°V 15 kg/h200 kg/h	602824	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h	612967	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/hHohlstrahl 45 kg/h	612988	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h(für Heizöl S) 50 kg/h	612968	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h55 kg/h	612989	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h60 kg/h	612969	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h70 kg/h	612970	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h80 kg/h	612971	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h90 kg/h	612972	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h100 kg/h	612973	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h110 kg/h	612974	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h125 kg/h	612975	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h140 kg/h	612976	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h160 kg/h	612977	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h180 kg/h	612978	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h200 kg/h	612979	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h225 kg/h	612980	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h250 kg/h	612981	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h275 kg/h	612982	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h300 kg/h	612983	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h330 kg/h	612984	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h360 kg/h	612985	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h390 kg/h	612990	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h420 kg/h	612991	Im Shop suchen PDF S. 30
14.12	Typ W 50°, Serie 4 40 kg/h460 kg/h	612992	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h	612801	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/hHalb-Hohlstrahl 45 kg/h	612802	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h(für Heizöl EL) 50 kg/h	612803	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h55 kg/h	612804	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h60 kg/h	612805	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h70 kg/h	612806	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h80 kg/h	612807	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h90 kg/h	612808	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h100 kg/h	612809	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h110 kg/h	612810	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h125 kg/h	612811	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h140 kg/h	612812	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h160 kg/h	612813	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h180 kg/h	612814	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h200 kg/h	612815	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h225 kg/h	612816	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h250 kg/h	612817	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h275 kg/h	612818	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h300 kg/h	612819	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h330 kg/h	612820	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h360 kg/h	612821	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h390 kg/h	612822	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h420 kg/h	612823	Im Shop suchen PDF S. 30
14.13	Typ W 50°, Serie 5 40 kg/h460 kg/h	612824	Im Shop suchen PDF S. 30
14.15	O-Ring 7 x 1,5 aus Viton für Regeldüse W	445040	Im Shop suchen PDF S. 31
14.16	4 x 1,5 aus Viton für Regeldüse K	445134	Im Shop suchen PDF S. 31
14.18	Siebfilter für Regeldüse (ohne Bild)80 Maschen bis 125 kg/h, Düse W	612966	Im Shop suchen PDF S. 31
14.18	Siebfilter für Regeldüse (ohne Bild)40 Maschen ab 140 kg/h, Düse W	612965	Im Shop suchen PDF S. 31
14.18	Siebfilter für Regeldüse (ohne Bild)80 Maschen für Düse K3 über 70kg/h	602543	Im Shop suchen PDF S. 31
14.18	Siebfilter für Regeldüse (ohne Bild)120 Machen für DüseWB3 bis 70kg/h	602544	Im Shop suchen PDF S. 31

15. Feuerungsautomaten

38 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
15.1	LAL 2.14	600175	Im Shop suchen PDF S. 31
15.1	LAL 2.14LAL 2.25	600177	Im Shop suchen PDF S. 31
15.1	LAL 2.14LAL 2.65	600178	Im Shop suchen PDF S. 31
15.1	LAL 2.14LAL 3.25	600179	Im Shop suchen PDF S. 31
15.2	LFL 1.	122600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.2	LFL 1.LFL 1.	333600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.2	LFL 1.LFL 1.	335600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.2	LFL 1.LFL 1.	622600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.2	LFL 1.LFL 1.	635600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.3	LOK 16.	250600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.3	LOK 16.LOK 16.	650600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.4	LGK 16.	122600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.4	LGK 16.LGK 16.	333600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.4	LGK 16.LGK 16.	622600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.4	LGK 16.LGK 16.	335600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.5	Steckerkabel AGM19 für LGK16/QRA55	600579	Im Shop suchen PDF S. 31
15.6	Klemmensockel LFL	600516	Im Shop suchen PDF S. 31
15.6	Klemmensockel LFLLAL	600517	Im Shop suchen PDF S. 31
15.6	Klemmensockel LFLLOK	600521	Im Shop suchen PDF S. 31
15.6	Klemmensockel LFLLGK	600523	Im Shop suchen PDF S. 31
15.7	QRB1A	11196412012	Im Shop suchen PDF S. 31
15.8	RAR9 mit Anschlusskabel	11197412012	Im Shop suchen PDF S. 31
15.8	RAR9 mit AnschlusskabelRAR9 ohne Anschlusskabel	600499	Im Shop suchen PDF S. 31
15.9	QRA2 (UV-Zelle)	600501	Im Shop suchen PDF S. 31
15.10	QRA 55 E27	600660	Im Shop suchen PDF S. 31
15.10	QRA 55 E27QRA 55 G27 für LN	600661	Im Shop suchen PDF S. 31
15.11	UV-Fühler für QRA55 (ohne Bild)	600587	Im Shop suchen PDF S. 31
15.12	Bride für QRB1	600566	Im Shop suchen PDF S. 31
15.13	QRA und RAR	600601	Im Shop suchen PDF S. 31
15.14	Flansch für QRB1	24105001032	Im Shop suchen PDF S. 31
15.15	QRA und RAR (gewölbt)	600600	Im Shop suchen PDF S. 31
15.16	(flach)	600602	Im Shop suchen PDF S. 31
15.17	Anschlusskabel für QRA2	12146412017	Im Shop suchen PDF S. 31
15.18	Feuerungsmanager CombustionW-FM	100230	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.18	Feuerungsmanager CombustionW-FM	100230	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.19	ABE für W-FM 100/	200600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.20	Trafo für W-FM 100/200 AGG 5.	220600	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31
15.21	Flammenfühler QRI 2 B2.B180B	600652	Im Shop suchen PDF S. 31

16. Zündgerät 230V/50-60 Hz

5 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
16.1	W-ZG 02 230V 110 VA	603226	Im Shop suchen PDF S. 32
16.1	W-ZG 02 230V 110 VAW-ZG 02 110V 110 VA	603227	Im Shop suchen PDF S. 32
16.2	Zündkabel (ohne Bild) Ignition1250 mm, silikonfrei, schwarz	603158	Im Shop suchen PDF S. 32
16.3	Zündstecker D6,4 / 14 120 °C 1000 Ohm	716501	Im Shop suchen PDF S. 32
16.4	Dichtring 44 x 18 x 4 für Zündgerät	21116311027	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 32

17. Einbauklemmleisten und Inbuilt

13 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
17.2	Leistungsschütz Heavy3RT 2016 230V 50/60 Hz	703107	Im Shop suchen PDF S. 32
17.2	Leistungsschütz Heavy3RT 2017 230V 50/60 Hz	703108	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 32
17.2	Leistungsschütz Heavy3RT 2017 230V 50/60 Hz	703109	Im Shop suchen PDF S. 32
17.2	Leistungsschütz Heavy3RT 2025 230V 50/60 Hz	703110	Im Shop suchen PDF S. 32
17.2	Leistungsschütz Heavy3RT 2026 230V 50/60 Hz	703111	Im Shop suchen PDF S. 32
17.2	Leistungsschütz Heavy3RT 2027 230V 50/60 Hz	703112	Im Shop suchen PDF S. 32
17.3	Schalter 1300 Ziffer 1	700914	Im Shop suchen PDF S. 32
17.3	Schalter 1300 Ziffer 11302 Ziffer 2	700916	Im Shop suchen PDF S. 32
17.3	Schalter 1300 Ziffer 11312 1-2 gelb	700932	Im Shop suchen PDF S. 32
17.4	Zeitzähler 604.10.2 50 Hz	709586	Im Shop suchen PDF S. 32
17.4	Zeitzähler 604.10.2 50 Hz60 Hz	709587	Im Shop suchen PDF S. 32
17.5	für Einbauklemmleiste 7-8/2	11165201052	Im Shop suchen PDF S. 32
17.6	für Einbauschaltteil 7-8/2	11176422042	Im Shop suchen PDF S. 32

18. Ölvorwärmer EV2B, EV2C, EV2D Oil preheater Réchauffeurs

83 Ersatzteil-Zuordnungen

Sachgruppe im Original-PDF

Ölvorwärmer EV2B, EV2C, EV2D Oil preheater Réchauffeurs

Bildübersicht / Explosionszeichnung

Pos.	Ersatzteil / Zuordnung	Bestell-Nr.
18.1	EV2B/01 bis 160 °C 380/400V	51122001010	Im Shop suchen PDF S. 33
18.1	EV2B/01 bis 160 °C 380/400VEV2C bis 160 °C 380/400V	51123001000	Im Shop suchen PDF S. 33
18.1	EV2B/01 bis 160 °C 380/400VEV2D bis 160 °C	380400	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33
18.2	EV2B/01 380/400V	51122501010	Im Shop suchen PDF S. 33
18.2	EV2B/01 380/400VEV2B/01 240/415V	51122531010	Im Shop suchen PDF S. 33
18.2	EV2B/01 380/400VEV2B/01 254/440V	51122541010	Im Shop suchen PDF S. 33
18.2	EV2B/01 380/400VEV2C 380/400V	51123501000	Im Shop suchen PDF S. 33
18.2	EV2B/01 380/400VEV2C 240/415V	51123531000	Im Shop suchen PDF S. 33
18.2	EV2B/01 380/400VEV2C 254/440V	51123541000	Im Shop suchen PDF S. 33
18.2	EV2B/01 380/400VEV2D 380/400V	51124501000	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33
18.2	EV2B/01 380/400VEV2D/R 380/400V liegend angeb.	51124601000	Im Shop suchen PDF S. 33
18.2	EV2B/01 380/400VEV2D 240/415V	51124531000	Im Shop suchen PDF S. 33
18.2	EV2B/01 380/400VEV2D/R 240/415V liegend angeb.	51124631000	Im Shop suchen PDF S. 33
18.2	EV2B/01 380/400VEV2D 254/440V	51124541000	Im Shop suchen PDF S. 33
18.2	EV2B/01 380/400VEV2D/R 254/440V liegend angeb.	51124641000	Im Shop suchen PDF S. 33
18.3	TemperaturreglerEMFf-23	691119	Im Shop suchen PDF S. 33
18.4	Temperaturschalter für BrennerfreigabeF 55 - 17	690166	Im Shop suchen PDF S. 33
18.5	Scheibe	533001	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33
18.6	TemperaturbegrenzerEMF-5 u	691115	Im Shop suchen PDF S. 33
18.7	Haubefür EV2B-EV2C	511220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33
18.7	Haubefür EV2D	511240	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33
18.8	Haube für Vorw. in SchiffsausführungEV2B/C	511220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33
18.8	Haube für Vorw. in SchiffsausführungEV2D	511240	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33
18.16	Volt Watt (forEV2B/01 230 1500	511230	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.16	Volt Watt (for240 1500	511220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.16	Volt Watt (for254 1500	511220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.16	Volt Watt (for290 1500	511220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.16	Volt Watt (forEV2C, EV2D 230 2200	511210	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.16	Volt Watt (for240 2200	511210	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.16	Volt Watt (for254 2200	511220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.16	Volt Watt (for290 2200	511220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.17	EV2B 230 1500	511220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.17	EV2B 230 1500240 1500	511220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.17	EV2B 230 1500254 1500	511220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.17	EV2B 230 1500EV2C, EV2D 230 2200	511210	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.17	EV2B 230 1500240 2200	511210	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.17	EV2B 230 1500254 2200	511210	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.18	EV2B	511220	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.18	EV2BEV2C	511230	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.18	EV2BEV2D	511240	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 34
18.31	WEV 2.2/01 380/400 V	51222001020	Im Shop suchen PDF S. 35
18.31	WEV 2.2/01 380/400 V240/415 V	51222031020	Im Shop suchen PDF S. 35
18.31	WEV 2.2/01 380/400 V254/440 V	51222041020	Im Shop suchen PDF S. 35
18.31	WEV 2.2/01 380/400 V290/500 V	51222051020	Im Shop suchen PDF S. 35
18.32	WEV 3/01 380/400 V	51230001020	Im Shop suchen PDF S. 35
18.32	WEV 3/01 380/400 V240/415 V	51230031020	Im Shop suchen PDF S. 35
18.32	WEV 3/01 380/400 V254/440 V	51230041020	Im Shop suchen PDF S. 35
18.32	WEV 3/01 380/400 V290/500 V	51230051020	Im Shop suchen PDF S. 35
18.33	WEV 2.2/01 (mit Schlauchverschraubung)380/400 V	51222501020	Im Shop suchen PDF S. 35
18.33	WEV 2.2/01 (mit Schlauchverschraubung)240/415 V	51222531020	Im Shop suchen PDF S. 35
18.33	WEV 2.2/01 (mit Schlauchverschraubung)254/440 V	51222541020	Im Shop suchen PDF S. 35
18.33	WEV 2.2/01 (mit Schlauchverschraubung)290/500 V	51222551020	Im Shop suchen PDF S. 35
18.34	WEV 2.2/01 (mit Schiffsverschraubung)380/400 V	51222901020	Im Shop suchen PDF S. 35
18.34	WEV 2.2/01 (mit Schiffsverschraubung)254/440 V	51222941020	Im Shop suchen PDF S. 35
18.34	WEV 2.2/01 (mit Schiffsverschraubung)290/500 V	51222951020	Im Shop suchen PDF S. 35
18.35	WEV 3/01 (mit Schlauchverschraubung)380/400 V	51230501020	Im Shop suchen PDF S. 35
18.35	WEV 3/01 (mit Schlauchverschraubung)254/440 V	51230541020	Im Shop suchen PDF S. 35
18.35	WEV 3/01 (mit Schlauchverschraubung)290/500 V	51230551020	Im Shop suchen PDF S. 35
18.36	WEV 3/01 (mit Schiffsverschraubung)380/400 V	51230901020	Im Shop suchen PDF S. 35
18.36	WEV 3/01 (mit Schiffsverschraubung)254/440 V	51230941020	Im Shop suchen PDF S. 35
18.36	WEV 3/01 (mit Schiffsverschraubung)290/500 V	51230951020	Im Shop suchen PDF S. 35
18.37	WEV 2.2/01 230V 6900 W	51221001227	Im Shop suchen PDF S. 35
18.37	WEV 2.2/01 230V 6900 W240V 6900 W	51221001287	Im Shop suchen PDF S. 35
18.37	WEV 2.2/01 230V 6900 W254V 6900 W	51221001237	Im Shop suchen PDF S. 35
18.37	WEV 2.2/01 230V 6900 W290V 6900 W	51221001247	Im Shop suchen PDF S. 35
18.38	WEV 3/01 230V 5600 W	51230001267	Im Shop suchen PDF S. 35
18.38	WEV 3/01 230V 5600 W240V 5600 W	51230001327	Im Shop suchen PDF S. 35
18.38	WEV 3/01 230V 5600 W254V 5600 W	51230001277	Im Shop suchen PDF S. 35
18.38	WEV 3/01 230V 5600 W290V 5600 W	51230001287	Im Shop suchen PDF S. 35
18.39	Temperaturbegrenzer EMF-5U	691115	Im Shop suchen PDF S. 35
18.40	Temperaturregler DR	100691	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 35
18.41	Fühler PT	100512	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 35
18.51	MV10A	54301001000	Im Shop suchen PDF S. 36
18.52	Kugelhahn ND64, PN100 M18 x 1,5	454040	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 36
18.52	Kugelhahn ND64, PN100 M18 x 1,5G 1/2”, PN	250454	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 36
18.53	Thermometer 0-160 °C	642009	Im Shop suchen PDF S. 36
18.54	Einschraubstutzen M 18 x 1,5 G1/2 x 41 Adapterfür Thermometer	58510100027	Im Shop suchen PDF S. 36
18.55	Schneidring (ohne Bild) DPR 12-L	452413	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 36
18.56	Überwurfmutter (ohne Bild) M12-L	452836	Im Shop suchen PDF S. 36
18.57	Temperaturregler ATH-2	690247	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 36
18.58	Temperaturregler AMTHFS-23	690248	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 36
18.59	Einschraubstutzen 22 x G1/2” x 52	12236400707	Im Shop suchen PDF S. 36
18.60	Reduzierschraube M20 x 1,5 x M12	523920	Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 36

Weishaupt Brenner Größen 5 bis 11

Zeichnungen und Übersichten

1. Einzelteile für Brennergehäuse

2. Luftregelung

3. Stellantrieb für zweistufige

4. Brennermotor

5. Gebläse Fan

6. Pumpen

7. Magnetventile für Öl

8. Sachgruppe 8

9. Druckwächter

10. Gasdrossel Gas

11. Flammkopf für Ölbrenner

12. Flammkopf für G/GL

13. Düsenstock

14. Düsen

15. Feuerungsautomaten

16. Zündgerät 230V/50-60 Hz

17. Einbauklemmleisten und Inbuilt

18. Ölvorwärmer EV2B, EV2C, EV2D Oil preheater Réchauffeurs

Sie haben noch Artikel im Warenkorb

Persönliche Beratung – wir sind für Sie da!
