Weishaupt Brenner Größen 30 bis 70/2
Dokument 83023280. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.

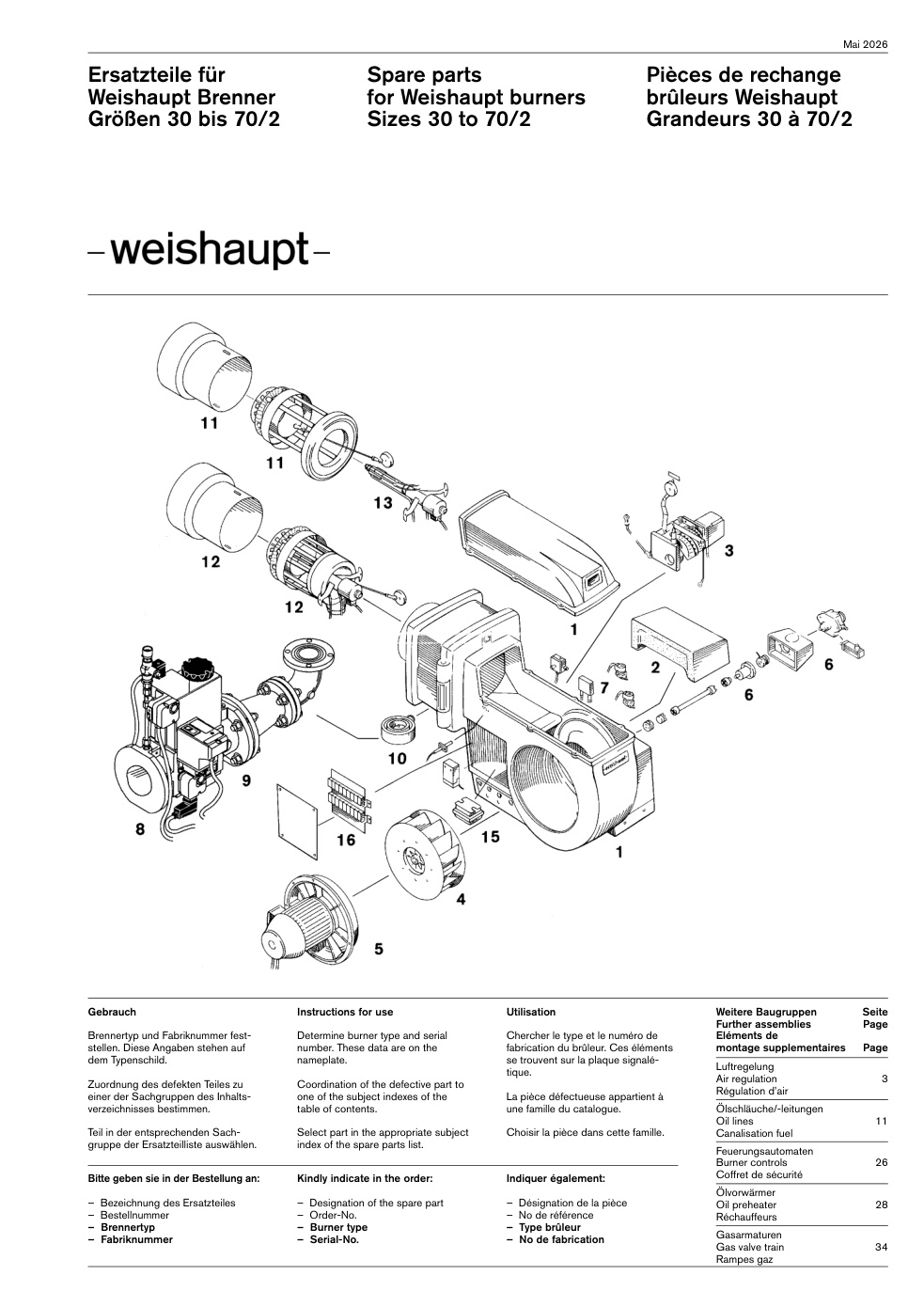

Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

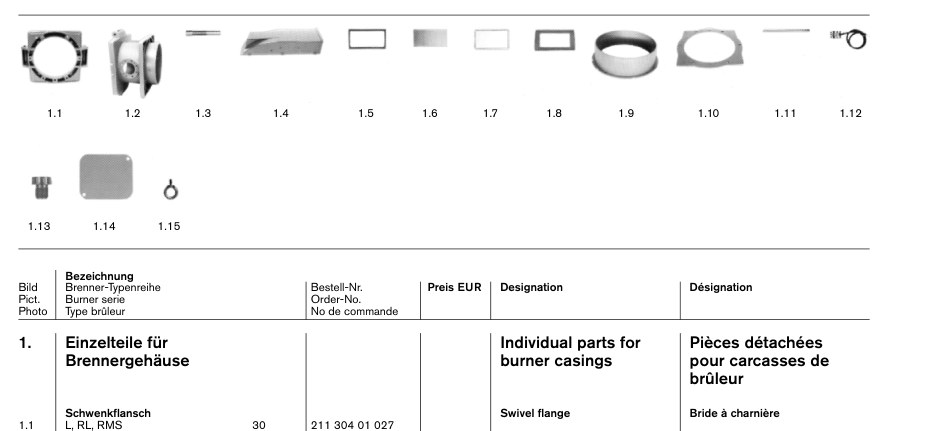

1. Einzelteile für Brennergehäuse
53 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.1 | L, RL, RMS 30 | 21130401027 | Im Shop suchenPDF S. 2 |
| 1.1 | L, RL, RMS 30L, RL, RMS 40/1 | 21140401157 | Im Shop suchenPDF S. 2 |
| 1.1 | L, RL, RMS 30L, RL, RMS 40/2 | 21140401027 | Im Shop suchenPDF S. 2 |
| 1.1 | L, RL, RMS 30L, RL, RMS 50/1 | 21150401237 | Im Shop suchenPDF S. 2 |
| 1.1 | L, RL, RMS 30L, RL, RMS 50/2 | 21150401267 | Im Shop suchenPDF S. 2 |
| 1.1 | L, RL, RMS 30RL, RMS 60 | 21160401057 | Im Shop suchenPDF S. 2 |
| 1.1 | L, RL, RMS 30RL, RMS 70 | 18127401057 | Im Shop suchenPDF S. 2 |
| 1.2 | G, GL, RGL, RGMS 30 | 21730401017 | Im Shop suchenPDF S. 2 |
| 1.2 | G, GL, RGL, RGMS 30G, GL, RGL, RGMS 40/1 | 21740401027 | Im Shop suchenPDF S. 2 |
| 1.2 | G, GL, RGL, RGMS 30G, GL, RGL, RGMS 40/2 | 21740401017 | Im Shop suchenPDF S. 2 |
| 1.2 | G, GL, RGL, RGMS 30G, RGL, RGMS 50/1 | 21750401037 | Im Shop suchenPDF S. 2 |
| 1.2 | G, GL, RGL, RGMS 30G, RGL, RGMS 50/2 | 21750401017 | Im Shop suchenPDF S. 2 |
| 1.2 | G, GL, RGL, RGMS 30G, RGL, RGMS 70/2 | 19120701017 | Im Shop suchenPDF S. 2 |
| 1.2 | G, GL, RGL, RGMS 30G, RGL, RGMS 70/1-B | 21770401017 | Im Shop suchenPDF S. 2 |
| 1.3 | G, GL, RGL, RGMS M12 x 75 50-70 | 15151801077 | Im Shop suchenPDF S. 2 |
| 1.3 | G, GL, RGL, RGMS M12 x 75 50-70G, GL, RGL, RGMS M12 x 92 30+40 | 15170701057 | Im Shop suchenPDF S. 2 |
| 1.3 | G, GL, RGL, RGMS M12 x 75 50-70G, GL, RGL, RGMS M12 x 109 40+50 | 15190701107 | Im Shop suchenPDF S. 2 |
| 1.3 | G, GL, RGL, RGMS M12 x 75 50-70G (LN) M12 x 154 50/2 | 21750514227 | Im Shop suchenPDF S. 2 |
| 1.3 | G, GL, RGL, RGMS M12 x 75 50-70G, RGL, RGMS (NA) M12 x 121 30+60 | 16130814997 | Im Shop suchenPDF S. 2 |
| 1.4 | 30 | 21130401032 | Im Shop suchenPDF S. 2 |
| 1.4 | 3040 | 21140401032 | Im Shop suchenPDF S. 2 |
| 1.4 | 3050 | 21150401042 | Im Shop suchenPDF S. 2 |
| 1.4 | 3060 | 21160401042 | Im Shop suchenPDF S. 2 |
| 1.4 | 3070 | 18127401042 | Im Shop suchenPDF S. 2 |
| 1.5 | 4 x 10 x 168 x 340 30 | 21130401107 | Im Shop suchenPDF S. 2 |
| 1.5 | 4 x 10 x 168 x 340 304 x 10 x 168 x 360 40 | 21140401127 | Im Shop suchenPDF S. 2 |
| 1.5 | 4 x 10 x 168 x 340 304 x 10 x 199 x 360 50 | 21150401207 | Im Shop suchenPDF S. 2 |
| 1.5 | 4 x 10 x 168 x 340 30(Schauglas) 166 x 86 60+70 | 17530501417 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2 |
| 1.6 | 5 x 50 x 109 30 | 21130401052 | Im Shop suchenPDF S. 2 |
| 1.6 | 5 x 50 x 109 305 x 55 x 126 40 | 21140401062 | Im Shop suchenPDF S. 2 |
| 1.6 | 5 x 50 x 109 305 x 55 x 160 50 | 21150401082 | Im Shop suchenPDF S. 2 |
| 1.7 | Schauglas-Set Gr.60/70, WK70/80 | 27070601582 | Im Shop suchenPDF S. 2 |
| 1.8 | Schauglasrahmen 60+70 | 17530501087 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2 |
| 1.9 | Flammkopfhalter 70 | 18127401067 | Im Shop suchenPDF S. 2 |
| 1.10 | 30/2, 40/1 8 x 300 x | 330211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2 |
| 1.10 | 30/2, 40/1 8 x 300 x40/2, 50/1 8 x 340 / 370 x 331,5 | 21140401167 | Im Shop suchenPDF S. 2 |
| 1.10 | 30/2, 40/1 8 x 300 x50/2 8 x 390 / 430 x | 392211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2 |
| 1.10 | 30/2, 40/1 8 x 300 x60/1, 60/2, 70/1-B 8 x 470 / 520 x | 442211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2 |
| 1.10 | 30/2, 40/1 8 x 300 x70/1-A, 70/2 8 x 550 / 600 x 491,5 | 21170401037 | Im Shop suchenPDF S. 2 |
| 1.11 | 14 x 277,0 30 | 21130401077 | Im Shop suchenPDF S. 2 |
| 1.11 | 14 x 277,0 3016 x 316,0 40 | 21140401097 | Im Shop suchenPDF S. 2 |
| 1.11 | 14 x 277,0 3016 x 366,0 50 | 21150401077 | Im Shop suchenPDF S. 2 |
| 1.11 | 14 x 277,0 3020 x 446,0 60 | 21160401097 | Im Shop suchenPDF S. 2 |
| 1.11 | 14 x 277,0 3025 x 505,0 70 | 18127401087 | Im Shop suchenPDF S. 2 |
| 1.12 | Endschalter mit Anschlusskabel 30–70 | 701251 | Im Shop suchenPDF S. 2 |
| 1.13 | Stopfen G 1/8 70 | 452859 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2 |
| 1.14 | Deckel 98 x 118 60+70 | 18127401072 | Im Shop suchenPDF S. 2 |
| 1.15 | Ringschraube M12 | 405117 | Im Shop suchenPDF S. 2 |
| 1.16 | 30/40 | 21140401077 | Im Shop suchenPDF S. 3 |
| 1.16 | 30/4030 x 168 50 | 21150401187 | Im Shop suchenPDF S. 3 |
| 1.16 | 30/4068 x 295 60+70 | 18127401187 | Im Shop suchenPDF S. 3 |
| 1.17 | Scheibe 17 x 50 60+70 | 18127401207 | Im Shop suchenPDF S. 3 |
| 1.18 | Profilgummi (ohne Bild) 12 x 12 x 6 60+70 | 756036 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3 |

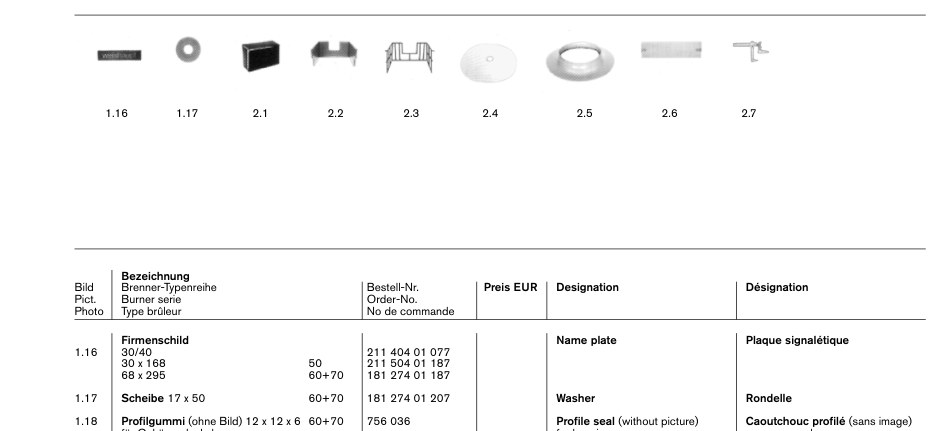

2. Luftregelung
62 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung

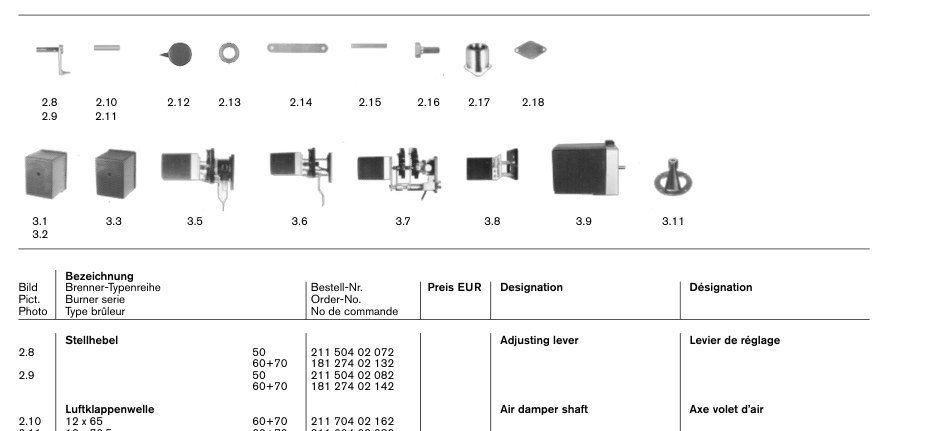

3. Sachgruppe 3
135 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.1 | Stellantrieb 1055/23110V 50 Hz | 11050000092 | Im Shop suchenPDF S. 4 |
| 3.1 | Stellantrieb 1055/23110V 60 Hz | 11050000102 | Im Shop suchenPDF S. 4 |
| 3.1 | Stellantrieb 1055/23230V 50 Hz | 11050000112 | Im Shop suchenPDF S. 4 |
| 3.1 | Stellantrieb 1055/23230V 60 Hz | 11050000122 | Im Shop suchenPDF S. 4 |
| 3.2 | Stellantrieb 1055/80110V 50-60 Hz | 11050000132 | Im Shop suchenPDF S. 4 |
| 3.2 | Stellantrieb 1055/80230V 50-60 Hz | 11050000142 | Im Shop suchenPDF S. 4 |
| 3.3 | Abdeckhaube 1055/23, 1055/80 | 651399 | Im Shop suchenPDF S. 4 |
| 3.4 | 8 x 0,75 420 mm | 11196404042 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4 |
| 3.5 | 220-240V/50-60 Hz,RL, RMS70 bis 420 kg/h | 21170415052 | Im Shop suchenPDF S. 4 |
| 3.5 | 220-240V/50-60 Hz,RL, RMS70 ab 421 kg/h | 21170415132 | Im Shop suchenPDF S. 4 |
| 3.6 | G30 | 15132715102 | Im Shop suchenPDF S. 4 |
| 3.6 | G30G40 | 21740415062 | Im Shop suchenPDF S. 4 |
| 3.6 | G30G40LN-G70 LN | 21740515012 | Im Shop suchenPDF S. 4 |
| 3.6 | G30G50/1 | 21750415042 | Im Shop suchenPDF S. 4 |
| 3.6 | G30G50/2 | 21750415022 | Im Shop suchenPDF S. 4 |
| 3.6 | G30G60, G70 | 21770415022 | Im Shop suchenPDF S. 4 |
| 3.7 | RGL, RGMS70 bis 420 kg/h | 21870415012 | Im Shop suchenPDF S. 4 |
| 3.7 | RGL, RGMS70 bis 420 kg/hRGL, RGMS70 ab 421 kg/h | 21870415032 | Im Shop suchenPDF S. 4 |
| 3.8 | L, MS40Z(T) 20 Sek. | 21140215012 | Im Shop suchenPDF S. 4 |
| 3.8 | L, MS40Z(T) 20 Sek.L50T-A 20 Sek. | 21150815012 | Im Shop suchenPDF S. 4 |
| 3.9 | Stellantrieb SQM10220-240V/50-60 Hz (42 Sek. Laufzeit) | 651418 | Im Shop suchenPDF S. 4 |
| 3.9 | Stellantrieb SQM10220-240V/50-60 Hz (20 Sek. Laufzeit) | 651422 | Im Shop suchenPDF S. 4 |
| 3.9 | Stellantrieb SQM10Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 4 |
| 3.9 | Stellantrieb SQM10Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 4 |
| 3.9 | Stellantrieb SQM10SQM 48.697 B9 35 Nm | 651502 | Im Shop suchenPDF S. 4 |
| 3.10 | Abdeckhaube für SQM10 (ohne Bild) | 651428 | Im Shop suchenPDF S. 4 |
| 3.11 | Nabe | 15132715112 | Im Shop suchenPDF S. 4 |
| 3.12 | Ölreglerbis 70 kg/h 00/0 30 | 21130415032 | Im Shop suchenPDF S. 5 |
| 3.12 | Ölreglerbis 280 kg/h 1/2 30 | 21130415042 | Im Shop suchenPDF S. 5 |
| 3.12 | Ölreglerbis 280 kg/h 1/2 40-60 | 21160415082 | Im Shop suchenPDF S. 5 |
| 3.12 | Ölreglerbis 420 kg/h 3/4 40-60 | 21160415092 | Im Shop suchenPDF S. 5 |
| 3.12 | Ölreglerab 421 kg/h 4/5 50-60 | 21160415022 | Im Shop suchenPDF S. 5 |
| 3.12 | Ölreglerbis 420 kg/h 3/4 70 | 21170415012 | Im Shop suchenPDF S. 5 |
| 3.12 | Ölreglerab 421 kg/h 5/6 70 | 21170415112 | Im Shop suchenPDF S. 5 |
| 3.12 | ÖlreglerÖlmengenregler für W-FM | 21170415202 | Im Shop suchenPDF S. 5 |
| 3.13 | Heizpatrone 220V 22 Watt | 11238113042 | Im Shop suchenPDF S. 5 |
| 3.16 | Reglerscheibe | 12136221032 | Im Shop suchenPDF S. 5 |
| 3.16 | ReglerscheibeReglerscheibe RGL/RGMS | 21830515012 | Im Shop suchenPDF S. 5 |
| 3.17 | Führungsstück 18 x 20 | 21137315147 | Im Shop suchenPDF S. 5 |
| 3.18 | Verstellspindel M6/So.49 lang | 12136221787 | Im Shop suchenPDF S. 5 |
| 3.18 | Verstellspindel M6/So.55 lang | 12136221797 | Im Shop suchenPDF S. 5 |
| 3.18 | Verstellspindel M6/So.60 lang | 12136221807 | Im Shop suchenPDF S. 5 |
| 3.18 | Verstellspindel M6/So.65 lang | 12136221817 | Im Shop suchenPDF S. 5 |
| 3.18 | Verstellspindel M6/So.75 lang | 12136221827 | Im Shop suchenPDF S. 5 |
| 3.19 | Sicherungsscheibe 4 (ohne Bild) | 431601 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5 |
| 3.20 | Paßscheibe | 12136221877 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5 |
| 3.21 | Führungswinkel | 12136221967 | Im Shop suchenPDF S. 5 |
| 3.22 | Stahlband 16 x 0,8 x | 212110 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5 |
| 3.23 | Befestigungswinkel | 12136221977 | Im Shop suchenPDF S. 5 |
| 3.24 | Schraubbolzen | 12146421147 | Im Shop suchenPDF S. 5 |
| 3.25 | Kupplungsstück | 15132715277 | Im Shop suchenPDF S. 5 |
| 3.26 | Lagerbuchse | 19120715037 | Im Shop suchenPDF S. 5 |
| 3.27 | Buchse | 12146421127 | Im Shop suchenPDF S. 5 |
| 3.28 | 16 x 127,5 mm | 19120715047 | Im Shop suchenPDF S. 5 |
| 3.29 | 16 x 221,5 mm | 19620715017 | Im Shop suchenPDF S. 5 |
| 3.30 | 16 x 136,0 mm | 21770415017 | Im Shop suchenPDF S. 5 |
| 3.31 | 4 x 20 x 55,5 | 21130415027 | Im Shop suchenPDF S. 5 |
| 3.31 | 4 x 20 x 55,56 x 35 x | 197211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5 |
| 3.31 | 4 x 20 x 55,56 x 35 x | 201211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5 |
| 3.31 | 4 x 20 x 55,56 x 35 x | 221211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5 |
| 3.32 | 4 x 20 x 55,5 | 21150815037 | Im Shop suchenPDF S. 5 |
| 3.33 | 6 x 35 x | 206211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5 |
| 3.34 | 6 x 35 x | 19620715027 | Im Shop suchenPDF S. 5 |
| 3.35 | Stellring | 19120715067 | Im Shop suchenPDF S. 5 |
| 3.36 | Buchse | 19620715047 | Im Shop suchenPDF S. 5 |
| 3.37 | Lagerbuchse | 21130415047 | Im Shop suchenPDF S. 5 |
| 3.38 | Reglerhebel | 19120715032 | Im Shop suchenPDF S. 5 |
| 3.38 | ReglerhebelReglerhebel 95mm | 19620715022 | Im Shop suchenPDF S. 5 |
| 3.39 | Laufrolle | 21730415052 | Im Shop suchenPDF S. 5 |
| 3.40 | Drehfeder 0,5 x 4,4 (ohne Bild) | 23230025067 | Im Shop suchenPDF S. 5 |
| 3.41 | M8 x 66 L40/50 | 21150815017 | Im Shop suchenPDF S. 6 |
| 3.41 | M8 x 66 L40/50M8 x 134 G/GL30 | 15132715247 | Im Shop suchenPDF S. 6 |
| 3.41 | M8 x 66 L40/50M8 x 134 RL/RMS30-70 | 19120715087 | Im Shop suchenPDF S. 6 |
| 3.41 | M8 x 66 L40/50M8 x 204 G/GL/RGL(MS)40-70 | 19620715057 | Im Shop suchenPDF S. 6 |
| 3.42 | M6 30 | 21130415012 | Im Shop suchenPDF S. 6 |
| 3.42 | M6 30M6 40 | 21140215022 | Im Shop suchenPDF S. 6 |
| 3.42 | M6 30M6 40 (LN) | 21140415032 | Im Shop suchenPDF S. 6 |
| 3.42 | M6 30M8 50 | 21150415042 | Im Shop suchenPDF S. 6 |
| 3.42 | M6 30M8 60 | 21160415102 | Im Shop suchenPDF S. 6 |
| 3.42 | M6 30M8 70 | 21170415062 | Im Shop suchenPDF S. 6 |
| 3.43 | M6/M8 x | 430211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6 |
| 3.43 | M6/M8 xM6/M8 x | 620217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6 |
| 3.43 | M6/M8 xM6/M8 x | 495211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6 |
| 3.43 | M6/M8 xM6/M8 x | 685217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6 |
| 3.43 | M6/M8 xM6/M8 x 655-693mm G/RGL/RGMS50/1 | 21750415122 | Im Shop suchenPDF S. 6 |
| 3.43 | M6/M8 xM6/M8 x 395-435mm RL/RMS50/2 | 21150415012 | Im Shop suchenPDF S. 6 |
| 3.43 | M6/M8 xM6/M8 x 630-670mm G/RGL/RGMS50/2 | 21040415132 | Im Shop suchenPDF S. 6 |
| 3.43 | M6/M8 xM6/M8 x 440-480mm RL/RMS60/2 | 21160415072 | Im Shop suchenPDF S. 6 |
| 3.43 | M6/M8 xM6/M8 x 740-780mm G/RGL/RGMS60 | 21760415012 | Im Shop suchenPDF S. 6 |
| 3.43 | M6/M8 xM6/M8 x 460-500mm RL/RMS70 | 21170415232 | Im Shop suchenPDF S. 6 |
| 3.43 | M6/M8 xM6/M8 x 750-790mm G/RGL/RGMS70 | 29040415032 | Im Shop suchenPDF S. 6 |
| 3.44 | Druckfeder 1,25 x 11,25 x 44,5 | 490203 | Im Shop suchenPDF S. 6 |
| 3.45 | Gelenkbolzen | 18127415137 | Im Shop suchenPDF S. 6 |
| 3.46 | Stehbolzen M6 | 19120715117 | Im Shop suchenPDF S. 6 |
| 3.47 | Hebel 30 x 10 x | 100211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6 |
| 3.47 | Hebel 30 x 10 x30 x 10 x | 123211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6 |
| 3.47 | Hebel 30 x 10 x30 x 10 x | 141211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6 |
| 3.48 | Lagerbuchse | 21170415037 | Im Shop suchenPDF S. 6 |
| 3.49 | Nadelklranz K20 x 24 x 17 | 460040 | Im Shop suchenPDF S. 6 |
| 3.50 | Innenring IR 7 x 10 x 16 INA | 460041 | Im Shop suchenPDF S. 6 |
| 3.51 | Einstellknopf 30-50/1 | 21130415017 | Im Shop suchenPDF S. 6 |
| 3.51 | Einstellknopf 30-50/150/2-70 | 21170415027 | Im Shop suchenPDF S. 6 |
| 3.52 | Zeiger | 18127415067 | Im Shop suchenPDF S. 6 |
| 3.53 | Hebel 40 | 21140415027 | Im Shop suchenPDF S. 6 |
| 3.53 | Hebel 4050 | 21150415047 | Im Shop suchenPDF S. 6 |
| 3.53 | Hebel 4060/70 | 21170415047 | Im Shop suchenPDF S. 6 |
| 3.54 | Gewindestange M8 x | 165211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6 |
| 3.54 | Gewindestange M8 xM8 x | 200211 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6 |
| 3.55 | Gelenkbolzen M6 x 7 x 32 | 21170415057 | Im Shop suchenPDF S. 6 |
| 3.56 | G, GL 30 | 21730415012 | Im Shop suchenPDF S. 6 |
| 3.56 | G, GL 30G, GL, RGL 40 | 21740415032 | Im Shop suchenPDF S. 6 |
| 3.56 | G, GL 30G, RGL, RGMS 50 | 21750415032 | Im Shop suchenPDF S. 6 |
| 3.56 | G, GL 30G, RGL, RGMS 60 | 21760415022 | Im Shop suchenPDF S. 6 |
| 3.56 | G, GL 30G, RGL, RGMS 70 | 19620715032 | Im Shop suchenPDF S. 6 |
| 3.57 | PotentiometerASZ 8. | 733220 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6 |
| 3.57 | PotentiometerASZ 12.733 1000 Ω, 135° | 651435 | Im Shop suchenPDF S. 6 |
| 3.57 | PotentiometerASZ 8. | 703220 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6 |
| 3.57 | PotentiometerASZ 12.703 1000 Ω, 90° | 651433 | Im Shop suchenPDF S. 6 |
| 3.11 | RL30, RGL30 | 11127310012 | Im Shop suchenPDF S. 23 |
| 3.60 | Typ K3 S2 50° V80 kg/h | 602812 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V90 kg/h | 602813 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V100 kg/h | 602814 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V110 kg/h | 602815 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V120 kg/h | 602816 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V130 kg/h | 602817 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V140 kg/h | 602818 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V150 kg/h | 602819 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V160 kg/h | 602820 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V170 kg/h | 602821 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V180 kg/h | 602822 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V190 kg/h | 602823 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V200 kg/h | 602824 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V210 kg/h | 602825 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V220 kg/h | 602826 | Im Shop suchenPDF S. 24 |
| 3.60 | Typ K3 S2 50° V230 kg/h | 602827 | Im Shop suchenPDF S. 24 |

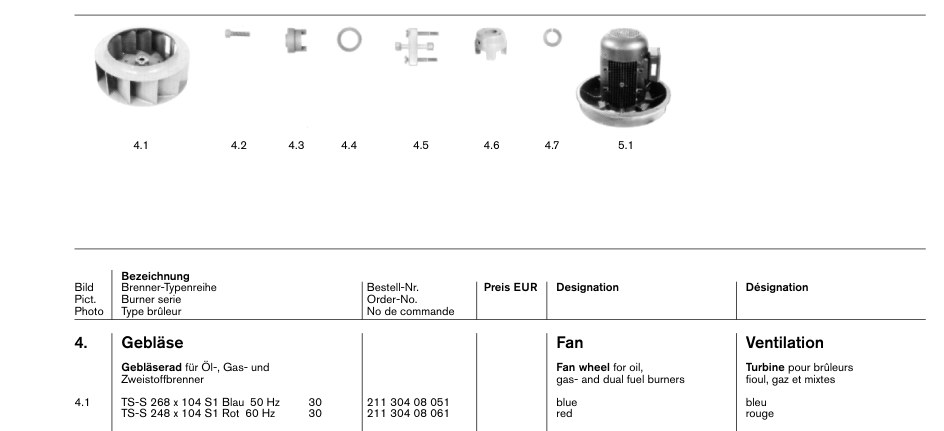

4. Gebläse Fan Ventilation
25 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30 | 21130408051 | Im Shop suchenPDF S. 7 |
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30TS-S 248 x 104 S1 Rot 60 Hz 30 | 21130408061 | Im Shop suchenPDF S. 7 |
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30TS-S 295 x 104 S1 Blau 50 Hz 40 | 21140408111 | Im Shop suchenPDF S. 7 |
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30TS-S 275 x 104 S1 Rot 60 Hz 40 | 21140408121 | Im Shop suchenPDF S. 7 |
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30TS-S 345 x 104,5 S1 Blau 50 Hz 50 | 21150408141 | Im Shop suchenPDF S. 7 |
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30TS-S 330 x 104,5 S1 Rot 60 Hz 50 | 21150408151 | Im Shop suchenPDF S. 7 |
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30515 x 120 Blau 50 Hz 60/2 | 21160408112 | Im Shop suchenPDF S. 7 |
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30465 x 103 Rot 60 Hz 60/2 | 21160408092 | Im Shop suchenPDF S. 7 |
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30530 x 120 Grün 50 Hz 70/1-A | 21170408082 | Im Shop suchenPDF S. 7 |
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30475 x 128 Gelb 60 Hz 70/1-A | 21170408102 | Im Shop suchenPDF S. 7 |
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30590 x 160 Blau 50 Hz 70/1-B, 70/2-A | 21170408112 | Im Shop suchenPDF S. 7 |
| 4.1 | TS-S 268 x 104 S1 Blau 50 Hz 30530 x 120 Grün 60 Hz 70/1-B, 70/2-A | 21170408082 | Im Shop suchenPDF S. 7 |
| 4.2 | SchraubeM 8 x 30, links 30 + 40 | 402560 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 4.2 | SchraubeM 10 x 40, links 50 + 60 | 402630 | Im Shop suchenPDF S. 7 |
| 4.2 | SchraubeM 8 x 40 70 | 402503 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 4.3 | Kupplungsstück D132 50/1 (Öl) | 11197408117 | Im Shop suchenPDF S. 7 |
| 4.4 | Sicherungsscheibe S 8 70 | 490005 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 4.5 | Abziehvorrichtung 30+40 | 11111100012 | Im Shop suchenPDF S. 7 |
| 4.5 | Abziehvorrichtung 30+40WM 50 50-70 | 25051400012 | Im Shop suchenPDF S. 7 |
| 4.6 | Klauenkupplung 50 | 21150409067 | Im Shop suchenPDF S. 7 |
| 4.6 | Klauenkupplung 5060 | 21160409067 | Im Shop suchenPDF S. 7 |
| 4.6 | Klauenkupplung 5070 | 21170409017 | Im Shop suchenPDF S. 7 |
| 4.7 | Zahnscheibe J 8,4 30 + 40 | 490005 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 4.8 | Sicherungsscheibe S10 50 + 60 | 490006 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 4.9 | Scheibe 8,5 x 22 x 5 30 + 40 | 21140408067 | Im Shop suchenPDF S. 7 |
5. Brennermotor
12 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1 | W-D112/170-2/4 K5 30/2 | 21831507210 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 5.1 | W-D112/170-2/4 K5 30/2W-D112/170-2/5 K5 40/1 | 21841407110 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 5.1 | W-D112/170-2/4 K5 30/2W-D112/170-2/7 K0 40/2 | 21841507110 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 5.1 | W-D112/170-2/4 K5 30/2W-D132/170-2/9 K0 50/1 | 21851407010 | Im Shop suchenPDF S. 7 |
| 5.1 | W-D112/170-2/4 K5 30/2W-D132/210-2/14 K0 50/2 + 60/2 | 21851507010 | Im Shop suchenPDF S. 7 |
| 5.1 | W-D112/170-2/4 K5 30/2W-D160/240-2/16 K0 70/1-A | 21871307010 | Im Shop suchenPDF S. 7 |
| 5.1 | W-D112/170-2/4 K5 30/2W-D160/240-2/18 K0 70/1-B | 21871407010 | Im Shop suchenPDF S. 7 |
| 5.1 | W-D112/170-2/4 K5 30/2W-D160/240-2/22 K0 70/2 + 70/3 | 21871507010 | Im Shop suchenPDF S. 7 |
| 5.2 | Zwischenring 60 | 21160401077 | Im Shop suchenPDF S. 7 |
| 5.3 | Kabelverschraubung M25 x 1,5 30-40 | 730603 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |
| 5.4 | Kabelverschraubung M32 x 1,5 50-60 | 730604 | Im Shop suchenPDF S. 7 |
| 5.5 | Kabelverschraubung M40 x 1,5 70 | 730605 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7 |

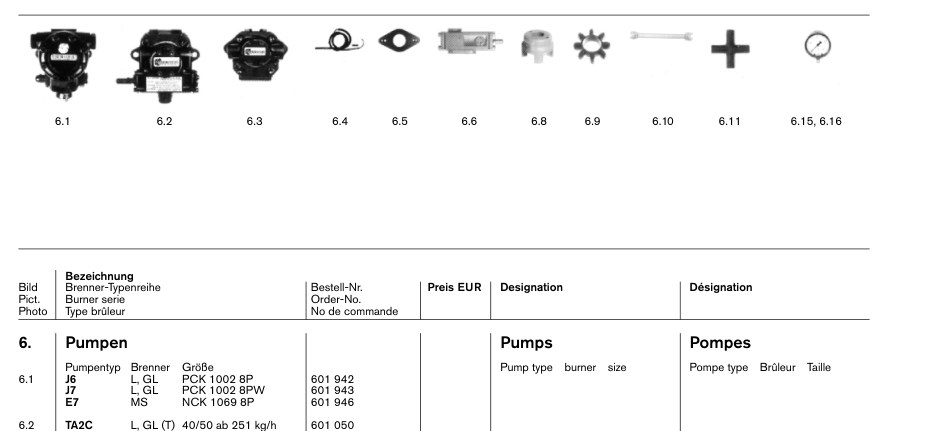

6. Pumpen
111 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.1 | J6 L, GL PCK 1002 8P | 601942 | Im Shop suchenPDF S. 8 |
| 6.1 | J6 L, GL PCK 1002 8PJ7 L, GL PCK 1002 8PW | 601943 | Im Shop suchenPDF S. 8 |
| 6.1 | J6 L, GL PCK 1002 8PE7 MS NCK 1069 8P | 601946 | Im Shop suchenPDF S. 8 |
| 6.2 | TA2C L, GL (T) 40/50 ab 251 kg/h | 601050 | Im Shop suchenPDF S. 8 |
| 6.2 | TA2C L, GL (T) 40/50 ab 251 kg/hTA3C R 30 + 40 | 601051 | Im Shop suchenPDF S. 8 |
| 6.2 | TA2C L, GL (T) 40/50 ab 251 kg/hTA4C R 50/1 | 601052 | Im Shop suchenPDF S. 8 |
| 6.2 | TA2C L, GL (T) 40/50 ab 251 kg/hTA5C R 50/1 mit Drehzahl | 601053 | Im Shop suchenPDF S. 8 |
| 6.3 | T2C R 50/2, 60,70 | 601044 | Im Shop suchenPDF S. 8 |
| 6.3 | T2C R 50/2, 60,70T3C R 70 ab 601 kg/h | 601045 | Im Shop suchenPDF S. 8 |
| 6.3 | T2C R 50/2, 60,70T4C R 70 mit Drehzahl | 601046 | Im Shop suchenPDF S. 8 |
| 6.3 | T2C R 50/2, 60,70J6/J7 L, GL 30/40 | 11156406022 | Im Shop suchenPDF S. 8 |
| 6.3 | T2C R 50/2, 60,70E7 MS 40 | 11276406052 | Im Shop suchenPDF S. 8 |
| 6.3 | T2C R 50/2, 60,70TA2C | 18109406032 | Im Shop suchenPDF S. 8 |
| 6.3 | T2C R 50/2, 60,70TA3C | 11177406032 | Im Shop suchenPDF S. 8 |
| 6.3 | T2C R 50/2, 60,70TA4C, TA5C | 18117406022 | Im Shop suchenPDF S. 8 |
| 6.3 | T2C R 50/2, 60,70T2C, T3C 50/2 - 70 | 18127406062 | Im Shop suchenPDF S. 8 |
| 6.4 | Heizpatrone 230V, 110 Watt für Pumpe TA + T | 794291 | Im Shop suchenPDF S. 8 |
| 6.5 | Befestigungsflansch für Pumpe FixingJ7 | 11188206017 | Im Shop suchenPDF S. 8 |
| 6.5 | Befestigungsflansch für Pumpe FixingTA4 | 21150406087 | Im Shop suchenPDF S. 8 |
| 6.6 | Druckregelventil | 601016 | Im Shop suchenPDF S. 8 |
| 6.7 | Anschlussteile Druckregelventil (o. Bild) | 18127406072 | Im Shop suchenPDF S. 8 |
| 6.8 | Pumpenkupplung PumpPumpe J + E 30, 40/1 | 11101109022 | Im Shop suchenPDF S. 8 |
| 6.8 | Pumpenkupplung PumpPumpe TA 30,40, 50/1 | 11178209012 | Im Shop suchenPDF S. 8 |
| 6.8 | Pumpenkupplung PumpPumpe T 50/2, 60+70 | 18127409032 | Im Shop suchenPDF S. 8 |
| 6.9 | Zahnkranz 50/2-70/2 | 12126409037 | Im Shop suchenPDF S. 8 |
| 6.10 | Kupplungsmittelstück Coupling188,5 mm RL/RMS 30 | 11176409032 | Im Shop suchenPDF S. 8 |
| 6.10 | Kupplungsmittelstück Coupling200 mm L/RGL 30 | 11197409012 | Im Shop suchenPDF S. 8 |
| 6.10 | Kupplungsmittelstück Coupling225 mm 40 | 21140409012 | Im Shop suchenPDF S. 8 |
| 6.10 | Kupplungsmittelstück Coupling235 mm L 40-Z/T | 21140209012 | Im Shop suchenPDF S. 8 |
| 6.10 | Kupplungsmittelstück Coupling257 mm 50/1 | 21150409032 | Im Shop suchenPDF S. 8 |
| 6.10 | Kupplungsmittelstück Coupling262 mm 50/2 | 21150409042 | Im Shop suchenPDF S. 8 |
| 6.10 | Kupplungsmittelstück Coupling370 mm 60 | 21160409012 | Im Shop suchenPDF S. 8 |
| 6.10 | Kupplungsmittelstück Coupling449 mm 70 | 21170409012 | Im Shop suchenPDF S. 8 |
| 6.11 | Kupplungskreuz 30-50/1 | 11115109017 | Im Shop suchenPDF S. 8 |
| 6.12 | Sieb für Pumpe J | 601939 | Im Shop suchenPDF S. 8 |
| 6.13 | Sieb-N und Deckeldichtung Set f. E-Pumpe | 601955 | Im Shop suchenPDF S. 8 |
| 6.14 | Wellendichtung für Pumpe ShaftJ | 601060 | Im Shop suchenPDF S. 8 |
| 6.14 | Wellendichtung für Pumpe ShaftE | 601059 | Im Shop suchenPDF S. 8 |
| 6.14 | Wellendichtung für Pumpe ShaftTA | 601027 | Im Shop suchenPDF S. 8 |
| 6.14 | Wellendichtung für Pumpe ShaftT | 601028 | Im Shop suchenPDF S. 8 |
| 6.15 | Manometer -0 - 40 bar 1/4” mit Glyzerineinfüll. | 641159 | Im Shop suchenPDF S. 8 |
| 6.16 | Vakuummeter, -1 bis +9 bar, 1/4” | 641155 | Im Shop suchenPDF S. 8 |
| 6.17 | Dichtung Druckpumpen LFW für Heizöl ELDichtungsset LFW-7/10-EL | 57400000602 | Im Shop suchenPDF S. 9 |
| 6.17 | Dichtung Druckpumpen LFW für Heizöl ELLFW-15/20/26-EL | 57400000612 | Im Shop suchenPDF S. 9 |
| 6.17 | Dichtung Druckpumpen LFW für Heizöl ELLFW-32/42/54-EL | 57400000622 | Im Shop suchenPDF S. 9 |
| 6.17 | Dichtung Druckpumpen LFW für Heizöl ELLFT-55/DLC-6000-EL | 57400000632 | Im Shop suchenPDF S. 9 |
| 6.18 | Dichtung Druckpumpen DLC für Heizöl ELDichtungsset DLC-900/1200-EL | 57400000642 | Im Shop suchenPDF S. 9 |
| 6.18 | Dichtung Druckpumpen DLC für Heizöl ELDLC-1800/2400/2600-EL | 57400000652 | Im Shop suchenPDF S. 9 |
| 6.18 | Dichtung Druckpumpen DLC für Heizöl ELDLC-3300/5000-EL | 57400000662 | Im Shop suchenPDF S. 9 |
| 6.19 | Dichtung Druckpumpen LFW für Heizöl SDichtungsset LFW-5/7/10-S | 57450000012 | Im Shop suchenPDF S. 9 |
| 6.19 | Dichtung Druckpumpen LFW für Heizöl SLFW-15/20/26-S | 57450000022 | Im Shop suchenPDF S. 9 |
| 6.19 | Dichtung Druckpumpen LFW für Heizöl SLFW-32/42/54-S | 57450000032 | Im Shop suchenPDF S. 9 |
| 6.19 | Dichtung Druckpumpen LFW für Heizöl SLFT-55/DLC-6000-S | 57450000042 | Im Shop suchenPDF S. 9 |
| 6.20 | Dichtung Druckpumpen DLC für Heizöl SDichtungsset DLC-600/900/1200-S | 57450000052 | Im Shop suchenPDF S. 9 |
| 6.20 | Dichtung Druckpumpen DLC für Heizöl SDLC-1800/2400/2600-S | 57450000062 | Im Shop suchenPDF S. 9 |
| 6.20 | Dichtung Druckpumpen DLC für Heizöl SDLC-3300/5000-S | 57450000072 | Im Shop suchenPDF S. 9 |
| 6.21 | Schmutzfänger Druckpumpen DLCDLC-900-5000-EL | 57400000702 | Im Shop suchenPDF S. 9 |
| 6.21 | Schmutzfänger Druckpumpen DLCDLC-6000-EL | 57400000772 | Im Shop suchenPDF S. 9 |
| 6.22 | Schmutzfänger Druckpumpen DLCDLC-600-5000-S | 57450000112 | Im Shop suchenPDF S. 9 |
| 6.22 | Schmutzfänger Druckpumpen DLCDLC-6000-S | 57450000192 | Im Shop suchenPDF S. 9 |
| 6.23 | Heizpatronen LFW/KFTLFW/KFT 5-42, 230V 100W | 57450000402 | Im Shop suchenPDF S. 9 |
| 6.23 | Heizpatronen LFW/KFTLFW/KFT 55-118, 230V 220W | 57450000412 | Im Shop suchenPDF S. 9 |
| 6.24 | Heizpatronen DLCDLC 600-5000, 230V 220W | 57450000422 | Im Shop suchenPDF S. 9 |
| 6.24 | Heizpatronen DLCDLC 6000, 230V 2 x 220W | 57450000432 | Im Shop suchenPDF S. 9 |
| 6.31 | Magnetkupplung MagnetWMK20 230V (J-Pumpe) GL30+40 | 21820409052 | Im Shop suchenPDF S. 10 |
| 6.31 | Magnetkupplung MagnetWMK20/1 230V RGL30+40 | 21821409052 | Im Shop suchenPDF S. 10 |
| 6.31 | Magnetkupplung MagnetWMK30 230V 50/2, 60+70 | 21830409052 | Im Shop suchenPDF S. 10 |
| 6.31 | Magnetkupplung MagnetWMK30/1 230V 50/1 | 21831409052 | Im Shop suchenPDF S. 10 |
| 6.31 | Magnetkupplung MagnetWMK20 110V GL30+40 | 21820409062 | Im Shop suchenPDF S. 10 |
| 6.31 | Magnetkupplung MagnetWMK20/1 110V RGL30+40 | 21821409062 | Im Shop suchenPDF S. 10 |
| 6.31 | Magnetkupplung MagnetWMK30 110V 50/2, 60+70 | 21830409062 | Im Shop suchenPDF S. 10 |
| 6.31 | Magnetkupplung MagnetWMK30/1 110V 50/1 | 21831409062 | Im Shop suchenPDF S. 10 |
| 6.32 | Lagerflansch Bearing30/2-40 | 21840409012 | Im Shop suchenPDF S. 10 |
| 6.32 | Lagerflansch Bearing50-70 | 19620709012 | Im Shop suchenPDF S. 10 |
| 6.33 | Verschlussstopfen | 25630606027 | Im Shop suchenPDF S. 10 |
| 6.34 | Haltescheibe | 15590709037 | Im Shop suchenPDF S. 10 |
| 6.35 | Pumpenflansch 30/2+40 | 21840406017 | Im Shop suchenPDF S. 10 |
| 6.35 | Pumpenflansch 30/2+4050 | 21850406027 | Im Shop suchenPDF S. 10 |
| 6.35 | Pumpenflansch 30/2+4060+70 | 19620706017 | Im Shop suchenPDF S. 10 |
| 6.36 | Kupplungsmittelstück Coupling200 mm 30 | 11197409012 | Im Shop suchenPDF S. 10 |
| 6.36 | Kupplungsmittelstück Coupling225 mm 40 | 21140409012 | Im Shop suchenPDF S. 10 |
| 6.36 | Kupplungsmittelstück Coupling208 mm 50 | 21850409042 | Im Shop suchenPDF S. 10 |
| 6.36 | Kupplungsmittelstück Coupling315 mm 60 | 21860409012 | Im Shop suchenPDF S. 10 |
| 6.36 | Kupplungsmittelstück Coupling394 mm 70 | 21870409012 | Im Shop suchenPDF S. 10 |
| 6.38 | Steckerkabel mit Gleichrichter | 21811412012 | Im Shop suchenPDF S. 10 |
| 6.39 | Zahnkranz 50-70 | 12126409037 | Im Shop suchenPDF S. 10 |
| 6.40 | Kupplungskreuz 30+40 | 11115109017 | Im Shop suchenPDF S. 10 |
| 6.41 | Abziehvorrichtung | 15590700022 | Im Shop suchenPDF S. 10 |
| 6.51 | L, GL 13 1000 G 1/2 30/40 | 491019 | Im Shop suchenPDF S. 11 |
| 6.51 | L, GL 13 1000 G 1/2 30/40L, GL 13 1300 G 1/2 30/40 | 491031 | Im Shop suchenPDF S. 11 |
| 6.51 | L, GL 13 1000 G 1/2 30/40RL, RGL 20 1000 M30 x 1,5 30/40 | 491137 | Im Shop suchenPDF S. 11 |
| 6.51 | L, GL 13 1000 G 1/2 30/40RL, RGL 20 1300 M30 x 1,5 30/40 | 491033 | Im Shop suchenPDF S. 11 |
| 6.51 | L, GL 13 1000 G 1/2 30/40RL, RGL 25 1300 M38 x 1,5 50-70 | 491035 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11 |
| 6.51 | L, GL 13 1000 G 1/2 30/40RGMS 20 1000 M30 x 1,5 30/40 | 491095 | Im Shop suchenPDF S. 11 |
| 6.51 | L, GL 13 1000 G 1/2 30/40RGMS 20 1300 M30 x 1,5 30/40 | 491096 | Im Shop suchenPDF S. 11 |
| 6.51 | L, GL 13 1000 G 1/2 30/40RMS, RGMS 25 1150 M38 x 1,5 50 | 491097 | Im Shop suchenPDF S. 11 |
| 6.51 | L, GL 13 1000 G 1/2 30/40RMS, RGMS 25 1500 M38 x 1,5 50 | 491109 | Im Shop suchenPDF S. 11 |
| 6.52 | Druckschlauch mit SchneidringDN 6 600 mm Anschluss 8 mm GL40T | 11155200672 | Im Shop suchenPDF S. 11 |
| 6.52 | Druckschlauch mit SchneidringDN 6 600 mm Anschluss 8 mm RGL 30 | 11155200742 | Im Shop suchenPDF S. 11 |
| 6.52 | Druckschlauch mit SchneidringDN 10 520 mm Anschluss 12 mm 40-60 | 11155200542 | Im Shop suchenPDF S. 11 |
| 6.52 | Druckschlauch mit SchneidringDN 12 520 mm Anschluss 15 mm 70 | 11155200572 | Im Shop suchenPDF S. 11 |
| 6.52 | Druckschlauch mit SchneidringDN 16 1150 mm Anschluss 18 mm Brenner/ | 11155200602 | Im Shop suchenPDF S. 11 |
| 6.52 | Druckschlauch mit SchneidringDN 16 1500 mm Anschluss 18 mm Pump | 11155200612 | Im Shop suchenPDF S. 11 |
| 6.52 | Druckschlauch mit SchneidringDN 20 1500 mm Anschluss 22 mm station | 11155200632 | Im Shop suchenPDF S. 11 |
| 6.52 | Druckschlauch mit SchneidringDN 20 1150 mm Anschluss 22 mm | 11155200622 | Im Shop suchenPDF S. 11 |
| 6.53 | EinschraubstutzenDN 13 30+40 | 11151200037 | Im Shop suchenPDF S. 11 |
| 6.53 | EinschraubstutzenDN 20 50T | 11215100057 | Im Shop suchenPDF S. 11 |
| 6.53 | EinschraubstutzenDN 25 50-70 | 12236200077 | Im Shop suchenPDF S. 11 |
| 6.54 | Rohrbogen (ohne Bild)DN 13 | 453250 | Im Shop suchenPDF S. 11 |
| 6.54 | Rohrbogen (ohne Bild)DN 20 | 453251 | Im Shop suchenPDF S. 11 |
| 6.54 | Rohrbogen (ohne Bild)DN 25 | 453252 | Im Shop suchenPDF S. 11 |

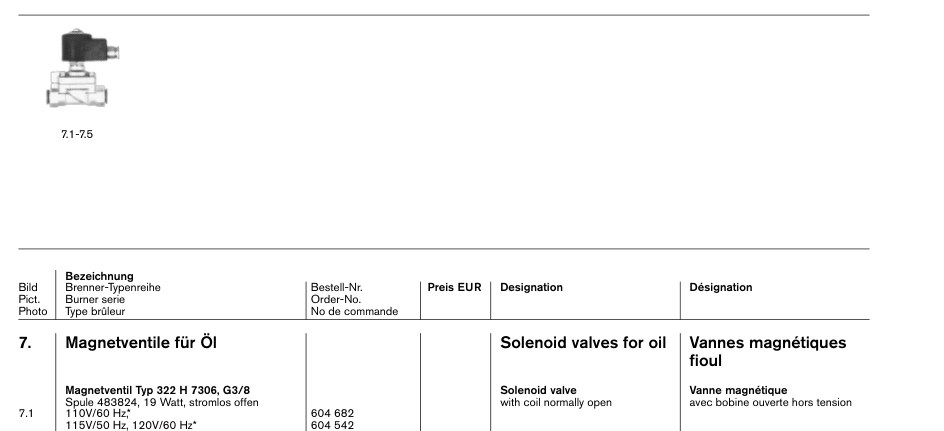

7. Magnetventile für Öl
96 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1 | 110V/60 Hz,* | 604682 | Im Shop suchenPDF S. 12 |
| 7.1 | 110V/60 Hz,*115V/50 Hz, 120V/60 Hz* | 604542 | Im Shop suchenPDF S. 12 |
| 7.1 | 110V/60 Hz,*220V/60 Hz,* | 604683 | Im Shop suchenPDF S. 12 |
| 7.1 | 110V/60 Hz,*230V/50 Hz,* | 604543 | Im Shop suchenPDF S. 12 |
| 7.1 | 110V/60 Hz,*110V/60 Hz,** | 604684 | Im Shop suchenPDF S. 12 |
| 7.1 | 110V/60 Hz,*115V/50Hz, 120V/60Hz,** | 604544 | Im Shop suchenPDF S. 12 |
| 7.1 | 110V/60 Hz,*220V/60Hz,** | 604685 | Im Shop suchenPDF S. 12 |
| 7.1 | 110V/60 Hz,*230V/50 Hz, 240V/60 Hz** | 604545 | Im Shop suchenPDF S. 12 |
| 7.1 | 110V/60 Hz,*240V/50 Hz* | 604591 | Im Shop suchenPDF S. 12 |
| 7.1 | 110V/60 Hz,*240V/50 Hz** | 604592 | Im Shop suchenPDF S. 12 |
| 7.2 | 110V/60Hz,* | 604661 | Im Shop suchenPDF S. 12 |
| 7.2 | 110V/60Hz,*115V/50 Hz, 120V/60 Hz* | 604519 | Im Shop suchenPDF S. 12 |
| 7.2 | 110V/60Hz,*220V/60Hz,* | 604662 | Im Shop suchenPDF S. 12 |
| 7.2 | 110V/60Hz,*230V/50 Hz, 240V/60 Hz* | 604520 | Im Shop suchenPDF S. 12 |
| 7.2 | 110V/60Hz,*110V/60Hz,** | 604664 | Im Shop suchenPDF S. 12 |
| 7.2 | 110V/60Hz,*115V/50 Hz, 120V/60 Hz** | 604522 | Im Shop suchenPDF S. 12 |
| 7.2 | 110V/60Hz,*220V/60Hz,** | 604665 | Im Shop suchenPDF S. 12 |
| 7.2 | 110V/60Hz,*230V/50 Hz, 240V/60 Hz** | 604523 | Im Shop suchenPDF S. 12 |
| 7.3 | 55V/60Hz,* | 604668 | Im Shop suchenPDF S. 12 |
| 7.3 | 55V/60Hz,*58V/50 Hz, 60V/60 Hz* | 604524 | Im Shop suchenPDF S. 12 |
| 7.3 | 55V/60Hz,*110V/60Hz,* | 604669 | Im Shop suchenPDF S. 12 |
| 7.3 | 55V/60Hz,*115V/50 Hz, 120V/60 Hz* | 604525 | Im Shop suchenPDF S. 12 |
| 7.3 | 55V/60Hz,*220V/60Hz,* | 604670 | Im Shop suchenPDF S. 12 |
| 7.3 | 55V/60Hz,*230V/50 Hz, 240V/60 Hz* | 604526 | Im Shop suchenPDF S. 12 |
| 7.3 | 55V/60Hz,*55V/60Hz,** | 604671 | Im Shop suchenPDF S. 12 |
| 7.3 | 55V/60Hz,*58V/50 Hz, 60V/60 Hz** | 604527 | Im Shop suchenPDF S. 12 |
| 7.3 | 55V/60Hz,*110V/60Hz,** | 604672 | Im Shop suchenPDF S. 12 |
| 7.3 | 55V/60Hz,*115V/50 Hz, 120V/60 Hz** | 604528 | Im Shop suchenPDF S. 12 |
| 7.3 | 55V/60Hz,*230V/50 Hz, 240V/60 Hz** | 604529 | Im Shop suchenPDF S. 12 |
| 7.4 | 110V/60Hz,* | 604644 | Im Shop suchenPDF S. 12 |
| 7.4 | 110V/60Hz,*115V/50 Hz, 120V/60 Hz* | 604531 | Im Shop suchenPDF S. 12 |
| 7.4 | 110V/60Hz,*220V/60Hz,* | 604645 | Im Shop suchenPDF S. 12 |
| 7.4 | 110V/60Hz,*230V/50 Hz, 240V/60 Hz* | 604532 | Im Shop suchenPDF S. 12 |
| 7.4 | 110V/60Hz,*110V/60Hz,** | 604647 | Im Shop suchenPDF S. 12 |
| 7.4 | 110V/60Hz,*115V/50 Hz, 120V/60 Hz** | 604534 | Im Shop suchenPDF S. 12 |
| 7.4 | 110V/60Hz,*220V/60Hz,** | 604648 | Im Shop suchenPDF S. 12 |
| 7.4 | 110V/60Hz,*230V/50 Hz, 240V/60 Hz** | 604535 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,* | 604651 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,*58V/50 Hz, 60V/60 Hz* | 604536 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,*110V/60Hz* | 604652 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,*115V/50 Hz, 120V/60 Hz* | 604537 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,*220V/60Hz,* | 604653 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,*230V/50 Hz, 240V/60 Hz* | 604538 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,*55V/60Hz,** | 604654 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,*58V/50 Hz, 60V/60 Hz** | 604539 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,*110V/60Hz,** | 604655 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,*115V/50 Hz, 120V/60 Hz** | 604540 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,*220V/60Hz,** | 604656 | Im Shop suchenPDF S. 12 |
| 7.5 | 55V/60Hz,*230V/50 Hz, 240V/60 Hz** | 604541 | Im Shop suchenPDF S. 12 |
| 7.6 | 110V/60Hz,* | 604612 | Im Shop suchenPDF S. 13 |
| 7.6 | 110V/60Hz,*115 V/50 Hz, 120V/60 Hz* | 604602 | Im Shop suchenPDF S. 13 |
| 7.6 | 110V/60Hz,*220V/60Hz,* | 604613 | Im Shop suchenPDF S. 13 |
| 7.6 | 110V/60Hz,*230 V/50 Hz, 240V/60 Hz* | 604603 | Im Shop suchenPDF S. 13 |
| 7.6 | 110V/60Hz,*110V/60Hz,* | 604615 | Im Shop suchenPDF S. 13 |
| 7.6 | 110V/60Hz,*115 V/50 Hz, 120V/60 Hz** | 604605 | Im Shop suchenPDF S. 13 |
| 7.6 | 110V/60Hz,*220V/60Hz,** | 604616 | Im Shop suchenPDF S. 13 |
| 7.6 | 110V/60Hz,*230 V/50 Hz, 240V/60 Hz** | 604606 | Im Shop suchenPDF S. 13 |
| 7.7 | 110V/60Hz,* | 604631 | Im Shop suchenPDF S. 13 |
| 7.7 | 110V/60Hz,*115 V/50 Hz, 120V/60 Hz* | 604513 | Im Shop suchenPDF S. 13 |
| 7.7 | 110V/60Hz,*220V60Hz,* | 604632 | Im Shop suchenPDF S. 13 |
| 7.7 | 110V/60Hz,*230 V/50 Hz, 240V/60 Hz* | 604514 | Im Shop suchenPDF S. 13 |
| 7.7 | 110V/60Hz,*110V/60Hz,* | 604634 | Im Shop suchenPDF S. 13 |
| 7.7 | 110V/60Hz,*115 V/50 Hz, 120V/60 Hz** | 604516 | Im Shop suchenPDF S. 13 |
| 7.7 | 110V/60Hz,*220V/60HZ,** | 604635 | Im Shop suchenPDF S. 13 |
| 7.7 | 110V/60Hz,*230 V/50 Hz, 240V/60 Hz** | 604517 | Im Shop suchenPDF S. 13 |
| 7.8 | 110V/60Hz,* | 604676 | Im Shop suchenPDF S. 13 |
| 7.8 | 110V/60Hz,*115V/50 Hz, 120V/60 Hz* | 604597 | Im Shop suchenPDF S. 13 |
| 7.8 | 110V/60Hz,*220V60Hz,* | 604677 | Im Shop suchenPDF S. 13 |
| 7.8 | 110V/60Hz,*230V/50 Hz, 240V/60 Hz* | 604598 | Im Shop suchenPDF S. 13 |
| 7.8 | 110V/60Hz,*110V60Hz,* | 604678 | Im Shop suchenPDF S. 13 |
| 7.8 | 110V/60Hz,*115V/50 Hz, 120V/60 Hz** | 604599 | Im Shop suchenPDF S. 13 |
| 7.8 | 110V/60Hz,*220V/60Hz,** | 604679 | Im Shop suchenPDF S. 13 |
| 7.8 | 110V/60Hz,*230V/50 Hz, 240V/60 Hz** | 604600 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt110V/60 Hz | 604621 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt115V/50, 120V/60 Hz | 604552 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt220V/60 Hz | 604622 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt230V/50, 240V/60 Hz | 604553 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt55V/60 Hz | 604638 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt58V/50, 60V/60 Hz | 604554 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt110V/60 Hz | 604639 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt115V/50, 120V/60 Hz | 604555 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt120V/50 Hz | 604595 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt220V/60 Hz | 604640 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt230V/50, 240V/60 Hz | 604556 | Im Shop suchenPDF S. 13 |
| 7.9 | Typ 483824, 19 Watt240V/50 Hz | 604596 | Im Shop suchenPDF S. 13 |
| 7.11 | Schmutzfänger3/8”, PN 50 30 - 60 | 499042 | Im Shop suchenPDF S. 13 |
| 7.11 | Schmutzfänger1/2”, PN 50 70 | 499043 | Im Shop suchenPDF S. 13 |
| 7.12 | Ventilträger | 27940531057 | Im Shop suchenPDF S. 13 |
| 7.13 | Federklammer | 27940531067 | Im Shop suchenPDF S. 13 |
| 7.14 | Heizpatrone, 230V, 22W, komplett | 11238113042 | Im Shop suchenPDF S. 13 |
| 7.15 | Druckwächter für Heizöl EL, M und STyp DSB 146 F931 1 - 10 bar | 21000013070 | Im Shop suchenPDF S. 13 |
| 7.15 | Druckwächter für Heizöl EL, M und STyp DSB 158 F931 0 - 25 bar | 21000013080 | Im Shop suchenPDF S. 13 |
| 7.16 | Fühler PT 100 60-70 | 21050413057 | Im Shop suchenPDF S. 13 |
| 7.17 | Temperaturschalter 60° Gr. 30-50 (ohne Bild) | 11277413212 | Im Shop suchenPDF S. 13 |
| 7.18 | Heizpatrone 230V, 22Wfür Druckwächter (o. Bild) | 11238131072 | Im Shop suchenPDF S. 13 |
| 7.19 | Heizpatrone, 230V, 22W | 794281 | Im Shop suchenPDF S. 13 |

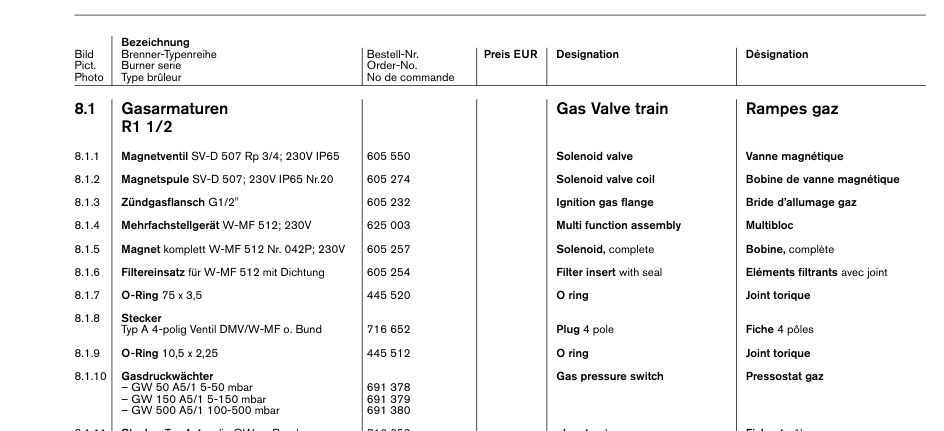

8. Magnetventile für Gas
92 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.1.1 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 35 |
| 8.1.2 | Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 35 |
| 8.1.3 | Zündgasflansch G1/2" | 605232 | Im Shop suchenPDF S. 35 |
| 8.1.4 | Mehrfachstellgerät W-MF 512; 230V | 625003 | Im Shop suchenPDF S. 35 |
| 8.1.5 | Magnet komplett W-MF 512 Nr. 042P; 230V | 605257 | Im Shop suchenPDF S. 35 |
| 8.1.6 | Filtereinsatz für W-MF 512 mit Dichtung | 605254 | Im Shop suchenPDF S. 35 |
| 8.1.7 | O-Ring 75 x 3,5 | 445520 | Im Shop suchenPDF S. 35 |
| 8.1.8 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 35 |
| 8.1.9 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 35 |
| 8.1.10 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 35 |
| 8.1.10 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 35 |
| 8.1.10 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 35 |
| 8.1.11 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 35 |
| 8.1.12 | Flansch DMV 520 Rp 1 1/2 | 605230 | Im Shop suchenPDF S. 35 |
| 8.1.13 | Montageplatte für Klemmk.W-FM gen. | 512217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 35 |
| 8.1.14 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 35 |
| 8.1.14 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 35 |
| 8.1.15 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 35 |
| 8.1.15 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 35 |
| 8.1.15 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 35 |
| 8.2.1 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 37 |
| 8.2.2 | Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 37 |
| 8.2.3 | Zündgasflansch G3/4" | 625032 | Im Shop suchenPDF S. 37 |
| 8.2.4 | O-Ring 27 x 1,5 | 445517 | Im Shop suchenPDF S. 37 |
| 8.2.5 | Magnetventil DMV 525/12; 220-240V | 625040 | Im Shop suchenPDF S. 37 |
| 8.2.6 | MagnetDMV525/12 220-240V (Ab 07/2010) | 625038 | Im Shop suchenPDF S. 37 |
| 8.2.7 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 37 |
| 8.2.8 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 37 |
| 8.2.9 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 37 |
| 8.2.9 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 37 |
| 8.2.9 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 37 |
| 8.2.10 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 37 |
| 8.2.11 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 37 |
| 8.2.11 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 37 |
| 8.2.11 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 37 |
| 8.2.12 | Flansch komplettRp 1 1/2 DMV 525/12 | 625030 | Im Shop suchenPDF S. 37 |
| 8.2.12 | Flansch komplettRp 2 DMV 525/12 | 625031 | Im Shop suchenPDF S. 37 |
| 8.2.13 | Dichtung für Flansch DMV525/12 | 625033 | Im Shop suchenPDF S. 37 |
| 8.2.14 | Montageplatte für Klemmk.W-FM gen. DMV | 21730426107 | Im Shop suchenPDF S. 37 |
| 8.2.15 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 37 |
| 8.2.15 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 37 |
| 8.3.1 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 39 |
| 8.3.2 | Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 39 |
| 8.3.3 | Zündgasflansch G3/4" | 625032 | Im Shop suchenPDF S. 39 |
| 8.3.4 | O-Ring 27 x 1,5 | 445517 | Im Shop suchenPDF S. 39 |
| 8.3.5 | MagnetventilDMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 39 |
| 8.3.5 | MagnetventilDMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 39 |
| 8.3.5 | MagnetventilDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 39 |
| 8.3.6 | Magnet komplett5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 39 |
| 8.3.6 | Magnet komplett5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 39 |
| 8.3.6 | Magnet komplett5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 39 |
| 8.3.7 | Dichtring77 x 127 x 2 (DN 65) | 441861 | Im Shop suchenPDF S. 39 |
| 8.3.7 | Dichtring90 x 142 x 2 (DN 80) | 441044 | Im Shop suchenPDF S. 39 |
| 8.3.7 | Dichtring115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 39 |
| 8.3.8 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 39 |
| 8.3.9 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 39 |
| 8.3.10 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 39 |
| 8.3.10 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 39 |
| 8.3.10 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 39 |
| 8.3.11 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 39 |
| 8.3.12 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 39 |
| 8.3.12 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 39 |
| 8.3.12 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 39 |
| 8.3.13 | Montageplattefür Klemmk. DN 65 | 21770426187 | Im Shop suchenPDF S. 39 |
| 8.3.13 | Montageplattefür Klemmk. DN 80 - DN | 100217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 39 |
| 8.3.14 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 39 |
| 8.3.14 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 39 |
| 8.3.15 | LeiterplatteDMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 39 |
| 8.4.1 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 41 |
| 8.4.2 | Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 41 |
| 8.4.4 | 61,6 x 2,6 -N-NBR 70 DIN 3771 | 445158 | Im Shop suchenPDF S. 41 |
| 8.4.5 | 10,7 x 2,6 -N-NBR 70 DIN 3771 | 445157 | Im Shop suchenPDF S. 41 |
| 8.4.6 | GasdoppelventilVGD40. | 125625 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 41 |
| 8.4.6 | GasdoppelventilVGD40. | 150625 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 41 |
| 8.4.7 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 41 |
| 8.4.8 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 41 |
| 8.4.9 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 41 |
| 8.4.10 | Dichtring141 x 192 x 2 (DN 125) | 441046 | Im Shop suchenPDF S. 41 |
| 8.4.10 | Dichtring169 x 218 x 2 (DN 150) | 441047 | Im Shop suchenPDF S. 41 |
| 8.4.11 | Dichtung VGD40 für Druckwächterplatte | 625508 | Im Shop suchenPDF S. 41 |
| 8.4.12 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 41 |
| 8.4.13 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 41 |
| 8.4.13 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 41 |
| 8.4.13 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 41 |
| 8.4.14 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 41 |
| 8.4.15 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 41 |
| 8.4.15 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 41 |
| 8.4.15 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 41 |
| 8.4.16 | Montageplattefür Klemmk. DN | 125217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 41 |
| 8.4.16 | Montageplattefür Klemmk. W-FM DN | 150217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 41 |
| 8.4.17 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 41 |
| 8.4.17 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 41 |

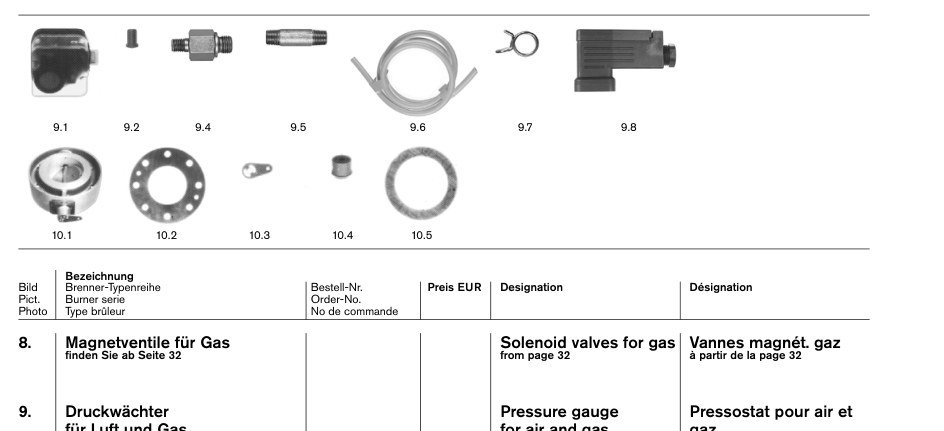

9. Druckwächter Pressure
16 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.1 | Druckwächter PressureTyp LGW 50 A2P | 691373 | Im Shop suchenPDF S. 14 |
| 9.1 | Druckwächter PressureTyp LGW 10 A2P | 691385 | Im Shop suchenPDF S. 14 |
| 9.1 | Druckwächter PressureTyp GW 50 A6/1 | 691381 | Im Shop suchenPDF S. 14 |
| 9.1 | Druckwächter PressureTyp GW 150 A6/1 | 691382 | Im Shop suchenPDF S. 14 |
| 9.1 | Druckwächter PressureTyp GW 500 A6/1 | 691383 | Im Shop suchenPDF S. 14 |
| 9.1 | Druckwächter PressureTyp GW 50 A5/1 | 691378 | Im Shop suchenPDF S. 14 |
| 9.1 | Druckwächter PressureTyp GW 150 A5/1 | 691379 | Im Shop suchenPDF S. 14 |
| 9.1 | Druckwächter PressureTyp GW 500 A5/1 | 691380 | Im Shop suchenPDF S. 14 |
| 9.2 | Kappe für LGW50 | 446011 | Im Shop suchenPDF S. 14 |
| 9.3 | Anschlusskabel, 4 x 0,75 x 1000 mm Connectionfür Luftdruckwächter (ohne Bild) | 19120724012 | Im Shop suchenPDF S. 14 |
| 9.4 | Einschraubstutzen für LGW ThreadedM10 x G1/4” x 42 | 25110324017 | Im Shop suchenPDF S. 14 |
| 9.5 | Doppelnippel für GW, R1/4” x 50 | 13900026017 | Im Shop suchenPDF S. 14 |
| 9.6 | Silikonschlauch 3,5 x 2 | 750418 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 14 |
| 9.7 | Schlauchklemme | 790218 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 14 |
| 9.8 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 14 |
| 9.9 | O-Ring 10,5 x 2,25 für GW | 445512 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 14 |
10. Gasdrossel Gas
24 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung

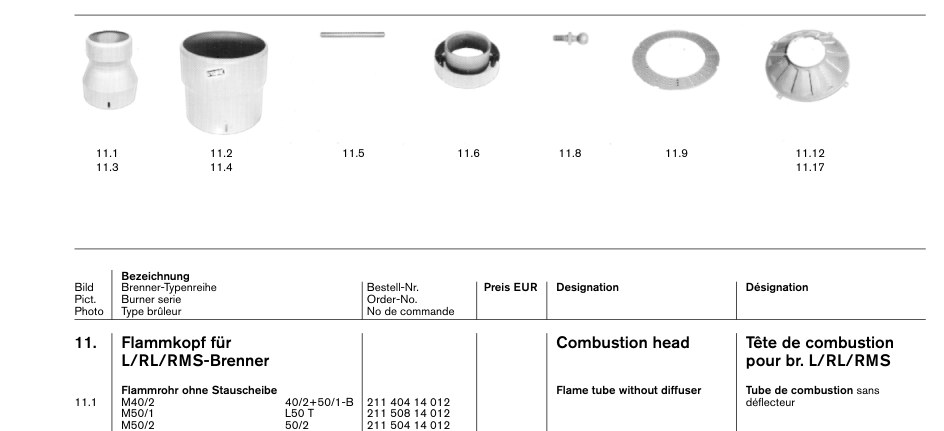

11. Flammkopf für
48 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 11.1 | M40/2 40/2+50/1-B | 21140414012 | Im Shop suchenPDF S. 15 |
| 11.1 | M40/2 40/2+50/1-BM50/1 L50 T | 21150814012 | Im Shop suchenPDF S. 15 |
| 11.1 | M40/2 40/2+50/1-BM50/2 50/2 | 21150414012 | Im Shop suchenPDF S. 15 |
| 11.2 | M60/2 60 | 21060414022 | Im Shop suchenPDF S. 15 |
| 11.2 | M60/2 60M70/1a 70 | 18127414022 | Im Shop suchenPDF S. 15 |
| 11.3 | (für höhere Wärmebelastung z. B. schamottierteH1M30/2 30/2+40/1 | 21030414072 | Im Shop suchenPDF S. 15 |
| 11.3 | (für höhere Wärmebelastung z. B. schamottierteH1M40/2 40/2+50/1-B | 21040414022 | Im Shop suchenPDF S. 15 |
| 11.3 | (für höhere Wärmebelastung z. B. schamottierteH1M50/2 50/2 | 21050414012 | Im Shop suchenPDF S. 15 |
| 11.4 | H1M60/2 60 | 21060414022 | Im Shop suchenPDF S. 15 |
| 11.4 | H1M60/2 60H1M70/1a 70 | 21070414012 | Im Shop suchenPDF S. 15 |
| 11.5 | Welle 16 x 240 50/2, 60,70 | 21160414037 | Im Shop suchenPDF S. 15 |
| 11.6 | RegulierhülseM30/2 30/2+40/1 | 21130414022 | Im Shop suchenPDF S. 15 |
| 11.6 | RegulierhülseM40/2 40/2+50/1 | 21140414022 | Im Shop suchenPDF S. 15 |
| 11.6 | RegulierhülseM50/2 50/2 | 21150414022 | Im Shop suchenPDF S. 15 |
| 11.6 | RegulierhülseM60/2 60 | 21160414022 | Im Shop suchenPDF S. 15 |
| 11.6 | RegulierhülseM70/1a 70 | 21170414012 | Im Shop suchenPDF S. 15 |
| 11.7 | Gleitfolie 40 | 460049 | Im Shop suchenPDF S. 15 |
| 11.7 | Gleitfolie 4050-70 | 460048 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15 |
| 11.8 | Kugelzapfen A10/M6 | 499187 | Im Shop suchenPDF S. 15 |
| 11.8 | Kugelzapfen A10/M6175 x 50 L40Z/1 | 21130414032 | Im Shop suchenPDF S. 15 |
| 11.8 | Kugelzapfen A10/M6200 x 50 (M30/2) L40Z/1 | 21130414057 | Im Shop suchenPDF S. 15 |
| 11.8 | Kugelzapfen A10/M6185 x 50 (M50/1) L50 T | 21150814022 | Im Shop suchenPDF S. 15 |
| 11.9 | Stauscheibe290 x 205 gelocht 50/2 | 21150414107 | Im Shop suchenPDF S. 15 |
| 11.9 | Stauscheibe345 x 235 gelocht 60 | 21160414107 | Im Shop suchenPDF S. 15 |
| 11.9 | Stauscheibe425 x 295 gelocht 70 | 21170414097 | Im Shop suchenPDF S. 15 |
| 11.10 | Schraube M6 x 25 | 402386 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15 |
| 11.11 | Dichtring 6,5 x 12 x 1,5 | 441048 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15 |
| 11.12 | Stauscheibe konisch190K x 65 30/2+40/1 | 21130414107 | Im Shop suchenPDF S. 15 |
| 11.12 | Stauscheibe konisch217K x 75 40/2+50/1-B | 21140414077 | Im Shop suchenPDF S. 15 |
| 11.12 | Stauscheibe konisch185K x 75 50/2 | 21150414027 | Im Shop suchenPDF S. 15 |
| 11.12 | Stauscheibe konisch230K x 70 RL 60 | 29060414227 | Im Shop suchenPDF S. 15 |
| 11.12 | Stauscheibe konisch230K x 85 RMS 60 | 21760414167 | Im Shop suchenPDF S. 15 |
| 11.12 | Stauscheibe konisch290K x 120 70 | 17730514357 | Im Shop suchenPDF S. 15 |
| 11.13 | Schraube M6 x 16 30-50/1 | 402387 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15 |
| 11.13 | Schraube M6 x 16 30-50/1M6 x 80 50/2 | 402390 | Im Shop suchenPDF S. 15 |
| 11.13 | Schraube M6 x 16 30-50/1M6 x 90 60+70 | 402396 | Im Shop suchenPDF S. 15 |
| 11.14 | Sechskantmutter M6 A4-70 50-70 | 411308 | Im Shop suchenPDF S. 15 |
| 11.15 | Sicherungsscheibe M6 30-70 | 490014 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15 |
| 11.16 | Distanzhülse 12 x 60 50 | 21150414067 | Im Shop suchenPDF S. 15 |
| 11.16 | Distanzhülse 12 x 60 5012 x 70 60+70 | 18127414327 | Im Shop suchenPDF S. 15 |
| 11.17 | H1-190K x 65 konisch 30+40/1 | 21030414067 | Im Shop suchenPDF S. 15 |
| 11.17 | H1-190K x 65 konisch 30+40/1H1-217K x 75 konisch 40/2+50/1-B | 21040414057 | Im Shop suchenPDF S. 15 |
| 11.17 | H1-190K x 65 konisch 30+40/1H1-185K x 75 konisch 50/2 | 21050414062 | Im Shop suchenPDF S. 15 |
| 11.17 | H1-190K x 65 konisch 30+40/1H1-230K x 70 konisch RL 60 | 29060414172 | Im Shop suchenPDF S. 15 |
| 11.17 | H1-190K x 65 konisch 30+40/1H1-230K x 85 konisch RMS 60 | 29060414102 | Im Shop suchenPDF S. 15 |
| 11.17 | H1-190K x 65 konisch 30+40/1H1-290K x 120 konisch 70 | 17030514142 | Im Shop suchenPDF S. 15 |
| 11.18 | Schraube M6 x 16 | 402387 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15 |
| 11.19 | Sicherungsscheibe M6 | 490014 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15 |

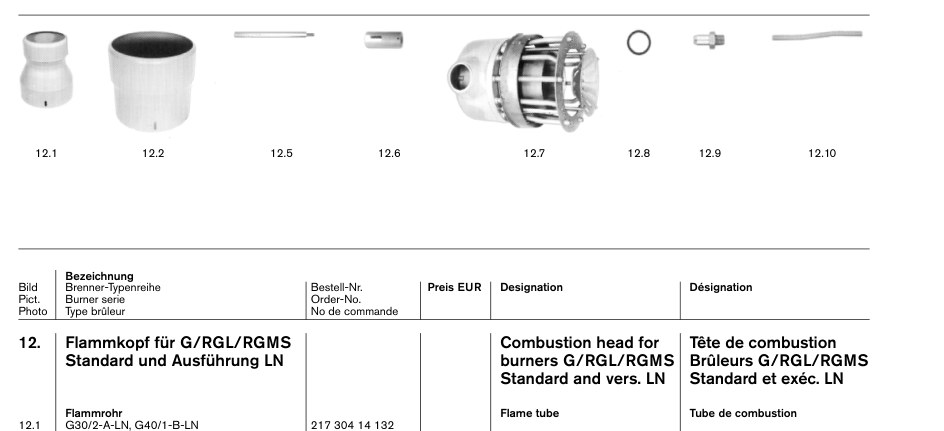

12. Flammkopf für G/RGL/RGMS
235 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 12.1 | G30/2-A-LN, G40/1-B-LN | 21730414132 | Im Shop suchenPDF S. 16 |
| 12.1 | G30/2-A-LN, G40/1-B-LNG30/2-1LN, G40/1-1LN | 21730514042 | Im Shop suchenPDF S. 16 |
| 12.1 | G30/2-A-LN, G40/1-B-LNG40/2, G50/1-B | 21140414012 | Im Shop suchenPDF S. 16 |
| 12.1 | G30/2-A-LN, G40/1-B-LNG40/2 LN, G50/1 LN | 21740514052 | Im Shop suchenPDF S. 16 |
| 12.1 | G30/2-A-LN, G40/1-B-LNG40/2-1LN, G50/1-1LN | 21740514072 | Im Shop suchenPDF S. 16 |
| 12.1 | G30/2-A-LN, G40/1-B-LNG50/2 | 21150414012 | Im Shop suchenPDF S. 16 |
| 12.1 | G30/2-A-LN, G40/1-B-LNG50/2 LN | 21750514152 | Im Shop suchenPDF S. 16 |
| 12.1 | G30/2-A-LN, G40/1-B-LNG50/2-1LN | 21850514022 | Im Shop suchenPDF S. 16 |
| 12.2 | G60/2 | 21060414022 | Im Shop suchenPDF S. 16 |
| 12.2 | G60/2G60/2 LN + 70/1-B-LN | 21760514102 | Im Shop suchenPDF S. 16 |
| 12.2 | G60/2G70/1a (G, RGL, RGMS 70) | 18127414022 | Im Shop suchenPDF S. 16 |
| 12.2 | G60/2G70/2-3a LN | 21770514092 | Im Shop suchenPDF S. 16 |
| 12.2 | G60/2G70A, RGL70A-1LN | 21870414052 | Im Shop suchenPDF S. 16 |
| 12.2 | G60/2G70/1-B, RGL70/1-B-1LN | 21770414102 | Im Shop suchenPDF S. 16 |
| 12.3 | H1-G30/2 | 21030414072 | Im Shop suchenPDF S. 16 |
| 12.3 | H1-G30/2H1-G40/2 | 21040414022 | Im Shop suchenPDF S. 16 |
| 12.3 | H1-G30/2H1-G50/2 | 21050414012 | Im Shop suchenPDF S. 16 |
| 12.4 | H1-G60/2 | 21060414022 | Im Shop suchenPDF S. 16 |
| 12.4 | H1-G60/2H1-G70/1a | 21070414012 | Im Shop suchenPDF S. 16 |
| 12.5 | Stehbolzen StayM 8 x 12 x 182 30 | 21730414067 | Im Shop suchenPDF S. 16 |
| 12.5 | Stehbolzen StayM 8 x 12 x 190 40/2 | 21740414127 | Im Shop suchenPDF S. 16 |
| 12.5 | Stehbolzen StayM 8 x 12 x 182 40/1 | 21730414067 | Im Shop suchenPDF S. 16 |
| 12.5 | Stehbolzen StayM 10 x 265 50 | 21750414047 | Im Shop suchenPDF S. 16 |
| 12.5 | Stehbolzen StayM10 x 285 60/70 | 21770414017 | Im Shop suchenPDF S. 16 |
| 12.6 | Schutzhülse Protecting25 x 70 40 | 21140414117 | Im Shop suchenPDF S. 16 |
| 12.6 | Schutzhülse Protecting35 x 90 50-70 | 21160414087 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG30/2 Ionisation | 21730414092 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG30/2-A, G40/1-B Ausf. LN | 21730414112 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingRGL 40/1-B Vers. 1 LN | 21730514062 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG40/1 Ionisation | 21730414082 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG40/2 Ionisation | 21740414062 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG50/1 | 21740414012 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG40/2, G50/1 LN | 21740514042 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG,GL,RGL40/2 + 50/1-B 1LN | 21740514082 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG50/2 | 21750414012 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG50/2 LN | 21750514162 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG50N/2-1LN, RGL50N/2-1LN | 21750514182 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG60 | 21760414012 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG60/2 LN + 70/1-B-LN | 21760514112 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG70 | 21770414012 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG70/2 LN | 21770514102 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG70/1-B-1LN, RGL70/1-B-1LN (Erdgas) | 21770414042 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingG70/2-1LN, RGL70/2-1LN (Erdgas) | 21870414062 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingGL30T/2-A | 21830814012 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingGL40T/1-B | 21840814042 | Im Shop suchenPDF S. 16 |
| 12.7 | Mischgehäuse komplett MixingGL40T/2-A | 21840814012 | Im Shop suchenPDF S. 16 |
| 12.8 | O-Ring, Viton 18 x 2 | 445032 | Im Shop suchenPDF S. 16 |
| 12.8 | O-Ring, Viton 18 x 220 x 2 | 445045 | Im Shop suchenPDF S. 16 |
| 12.8 | O-Ring, Viton 18 x 222 x 2 | 445031 | Im Shop suchenPDF S. 16 |
| 12.9 | Druckmeßnippel G 1/8 A | 453001 | Im Shop suchenPDF S. 16 |
| 12.10 | Düsenrohr Nozzle22 x 1,5 x 68 30,40/1 | 21730414077 | Im Shop suchenPDF S. 16 |
| 12.10 | Düsenrohr Nozzle25 x 2,5 x 80 40/2 | 21740414077 | Im Shop suchenPDF S. 16 |
| 12.10 | Düsenrohr Nozzle30 x 3 x 70 40/2, 50/1 LN | 21740514127 | Im Shop suchenPDF S. 16 |
| 12.10 | Düsenrohr Nozzle32 x 3 x 105 60/2 LN | 21760514177 | Im Shop suchenPDF S. 16 |
| 12.10 | Düsenrohr Nozzle48 x 10 x 105 70 LN | 21770514177 | Im Shop suchenPDF S. 16 |
| 12.11 | Düsenrohr18 x 1,5 x 316 50 | 21750414067 | Im Shop suchenPDF S. 17 |
| 12.11 | Düsenrohr18 x 1,5 x 335 50 | 21750414077 | Im Shop suchenPDF S. 17 |
| 12.11 | Düsenrohr18 x 1,5 x 345 50 | 21750414167 | Im Shop suchenPDF S. 17 |
| 12.11 | Düsenrohr20 x 1,5 x 330 60 | 21760414067 | Im Shop suchenPDF S. 17 |
| 12.11 | Düsenrohr20 x 1,5 x 355 60 | 21760414077 | Im Shop suchenPDF S. 17 |
| 12.11 | Düsenrohr20 x 1,5 x 370 60 | 21760414187 | Im Shop suchenPDF S. 17 |
| 12.11 | Düsenrohr22 x 1,5 x 325 70 | 19120714097 | Im Shop suchenPDF S. 17 |
| 12.11 | Düsenrohr22 x 1,5 x 350 70 | 19120714087 | Im Shop suchenPDF S. 17 |
| 12.11 | Düsenrohr22 x 1,5 x 335 70 | 29070414177 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17 |
| 12.12 | DüseSondergas 10 mm 50 | 21750414097 | Im Shop suchenPDF S. 17 |
| 12.12 | DüseErd-/Flüssiggas 13 mm 50 | 17720514427 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17 |
| 12.12 | DüseSondergas 13 mm 60 | 21760414137 | Im Shop suchenPDF S. 17 |
| 12.12 | DüseErdgas 15 mm 60 | 21760414127 | Im Shop suchenPDF S. 17 |
| 12.12 | DüseErdgas 16 mm 70 | 17730514347 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17 |
| 12.12 | DüseSondergas 13 mm 70 | 19120714167 | Im Shop suchenPDF S. 17 |
| 12.13 | DüseneinsatzG, Ausf. LN 30+40/1 | 21730414187 | Im Shop suchenPDF S. 17 |
| 12.13 | DüseneinsatzG, Ausf. LN 40/2, 50/1 | 21740514147 | Im Shop suchenPDF S. 17 |
| 12.13 | Düseneinsatz50/2 | 21750514207 | Im Shop suchenPDF S. 17 |
| 12.13 | DüseneinsatzG, Ausf. LN 60/2+70/1 | 21760514157 | Im Shop suchenPDF S. 17 |
| 12.13 | DüseneinsatzG, Ausf. LN 70/2 | 21770514157 | Im Shop suchenPDF S. 17 |
| 12.14 | Stauscheibe (ohne Bild)190 x 60 Ausf. LN 30/2, 40/1 | 21730414197 | Im Shop suchenPDF S. 17 |
| 12.14 | Stauscheibe (ohne Bild)210 x 60 Ausf. LN 40/2, 50/1 | 21740514137 | Im Shop suchenPDF S. 17 |
| 12.14 | Stauscheibe (ohne Bild)250 x 90 Ausf. LN 50/2 | 21750514187 | Im Shop suchenPDF S. 17 |
| 12.14 | Stauscheibe (ohne Bild)260 x 40 Ausf. 1LN 50/2 | 21850514032 | Im Shop suchenPDF S. 17 |
| 12.14 | Stauscheibe (ohne Bild)300 x 100 60/2LN+70/1B-LN | 21760514137 | Im Shop suchenPDF S. 17 |
| 12.14 | Stauscheibe (ohne Bild)355 x 120 70/2 LN | 21770514137 | Im Shop suchenPDF S. 17 |
| 12.15 | Stauscheibe gelochtH1 290 x 205 50/2 | 21750414157 | Im Shop suchenPDF S. 17 |
| 12.15 | Stauscheibe gelochtH1 345 x 235 60 | 21760414177 | Im Shop suchenPDF S. 17 |
| 12.15 | Stauscheibe gelochtH1 425 x 295 70 | 21770414037 | Im Shop suchenPDF S. 17 |
| 12.15 | Stauscheibe gelocht300 x 196 G70/1-B-1LN, RGL70/1-B-1LN | 21770414062 | Im Shop suchenPDF S. 17 |
| 12.15 | Stauscheibe gelocht365 x 238 G70/2-1LN, RGL70/2-1LN | 21870414042 | Im Shop suchenPDF S. 17 |
| 12.16 | Befestigung Stauscheibe gelochtSchraube M6 x 40 | 21750414137 | Im Shop suchenPDF S. 17 |
| 12.16 | Befestigung Stauscheibe gelochtDichtring 6,5 x 12 x 1,5 | 441048 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17 |
| 12.17 | Stauscheibe konisch190K x 65 30/2, 40/1 | 21730414057 | Im Shop suchenPDF S. 17 |
| 12.17 | Stauscheibe konisch217K x 75 40/2, 50/1 | 21740414057 | Im Shop suchenPDF S. 17 |
| 12.17 | Stauscheibe konisch190K x 35 30/2, 40/1 1LN | 21730514092 | Im Shop suchenPDF S. 17 |
| 12.17 | Stauscheibe konisch217K x 35 40/2, 50/1 1LN | 21740514222 | Im Shop suchenPDF S. 17 |
| 12.17 | Stauscheibe konisch185K x 75 50/2 | 21150414027 | Im Shop suchenPDF S. 17 |
| 12.17 | Stauscheibe konisch230K x 70 60 | 29060414227 | Im Shop suchenPDF S. 17 |
| 12.17 | Stauscheibe konisch230K x 85 RGMS 60 | 21760414167 | Im Shop suchenPDF S. 17 |
| 12.17 | Stauscheibe konisch290K x 120 70 | 17730514357 | Im Shop suchenPDF S. 17 |
| 12.17 | Stauscheibe konischKomplett G70/1-B-1LN, RGL70/1-B-1LN | 21770414072 | Im Shop suchenPDF S. 17 |
| 12.17 | Stauscheibe konisch230 x 85 komplett G70/2-1LN, RGL70/2-1LN | 21870414022 | Im Shop suchenPDF S. 17 |
| 12.18 | Befestigung Stauscheibe konischDistanzhülse 12 x 60 50 | 21150414067 | Im Shop suchenPDF S. 17 |
| 12.18 | Befestigung Stauscheibe konisch12 x 70 60+70 | 18127414327 | Im Shop suchenPDF S. 17 |
| 12.18 | Befestigung Stauscheibe konischSchraube M6 x 80 50 | 402390 | Im Shop suchenPDF S. 17 |
| 12.18 | Befestigung Stauscheibe konischM6 x 90 60+70 | 402396 | Im Shop suchenPDF S. 17 |
| 12.18 | Befestigung Stauscheibe konischSechskantmutter M6 A4-70 | 411308 | Im Shop suchenPDF S. 17 |
| 12.21 | H1-190K x 65 30/2,40/1 | 29030414117 | Im Shop suchenPDF S. 18 |
| 12.21 | H1-190K x 65 30/2,50/1 | 29040414057 | Im Shop suchenPDF S. 18 |
| 12.21 | H1-190K x 65 30/2,H1-185K x 75 50/2 | 21050414062 | Im Shop suchenPDF S. 18 |
| 12.21 | H1-190K x 65 30/2,H1-230K x 70 60 | 29060414172 | Im Shop suchenPDF S. 18 |
| 12.21 | H1-190K x 65 30/2,H1-230K x 85 RGMS 60 | 29060414102 | Im Shop suchenPDF S. 18 |
| 12.21 | H1-190K x 65 30/2,H1-290K x 120 70 | 17030514142 | Im Shop suchenPDF S. 18 |
| 12.22 | Schraube konisch M6 x 16 | 402387 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 18 |
| 12.23 | Dichtring 6,5 x 12 x 1,5 (ohne Bild) | 441048 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 18 |
| 12.24 | Regulierhülse 30+40/1 | 21130414022 | Im Shop suchenPDF S. 18 |
| 12.24 | Regulierhülse 30+40/140/2+50/1 | 21140414022 | Im Shop suchenPDF S. 18 |
| 12.24 | Regulierhülse 30+40/150/2 | 21150414022 | Im Shop suchenPDF S. 18 |
| 12.24 | Regulierhülse 30+40/160 | 21160414022 | Im Shop suchenPDF S. 18 |
| 12.24 | Regulierhülse 30+40/170 | 21170414012 | Im Shop suchenPDF S. 18 |
| 12.25 | Gleitfolie 40 | 460049 | Im Shop suchenPDF S. 18 |
| 12.25 | Gleitfolie 4050-70 | 460048 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 18 |
| 12.26 | Kugelzapfen A10/M6 | 499187 | Im Shop suchenPDF S. 18 |
| 12.27 | Düsenkopf komplett (ohne Bild) NozzleRGL30 | 21830414042 | Im Shop suchenPDF S. 18 |
| 12.27 | Düsenkopf komplett (ohne Bild) NozzleRGMS30, RGMS40/1 | 21930414022 | Im Shop suchenPDF S. 18 |
| 12.27 | Düsenkopf komplett (ohne Bild) NozzleRGMS40/2, RGMS50/1 | 21940414022 | Im Shop suchenPDF S. 18 |
| 12.28 | Elektrodenhalter Electrode30 | 21730414117 | Im Shop suchenPDF S. 18 |
| 12.28 | Elektrodenhalter Electrode40-50 | 21740414047 | Im Shop suchenPDF S. 18 |
| 12.28 | Elektrodenhalter Electrode30-40 | 21840814017 | Im Shop suchenPDF S. 18 |
| 12.28 | Elektrodenhalter Electrode50/60 | 21760414047 | Im Shop suchenPDF S. 18 |
| 12.28 | Elektrodenhalter Electrode70 | 19120714107 | Im Shop suchenPDF S. 18 |
| 12.28 | Elektrodenhalter Electrode70 LN | 21870414047 | Im Shop suchenPDF S. 18 |
| 12.29 | Haltering G30-50 | 16130814827 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode IgnitionG30+40/1 Ausf. LN | 13210114037 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode IgnitionG40/2 - 70/2 LN | 21740514167 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode Ignition30-50/1-B, 50/2-1LN links | 21140410207 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode Ignition30-50/1-B, 50/2-1LN rechts | 21140410217 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode IgnitionGL 30 Z links | 21116310117 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode IgnitionGL 30 Z rechts | 21116310127 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode IgnitionGL30T/GL40T links | 11199410047 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode IgnitionGL30T/GL40T rechts | 11199410057 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode Ignition50/2 links | 12136410067 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode Ignition50/2 rechts | 12136410077 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode Ignition60+70 links | 11197410077 | Im Shop suchenPDF S. 18 |
| 12.30 | Zündelektrode Ignition60+70 rechts | 11197410087 | Im Shop suchenPDF S. 18 |
| 12.31 | Fühlerelektrode Sensor30+40 | 21730414267 | Im Shop suchenPDF S. 18 |
| 12.31 | Fühlerelektrode Sensor30+40/1 LN | 13210114047 | Im Shop suchenPDF S. 18 |
| 12.31 | Fühlerelektrode Sensor40/2 - 70/2 LN | 15124314137 | Im Shop suchenPDF S. 18 |
| 12.32 | Klemmstück 30/40 | 15132714377 | Im Shop suchenPDF S. 18 |
| 12.32 | Klemmstück 30/4030/40 Ausf. LN | 25130314087 | Im Shop suchenPDF S. 18 |
| 12.33 | Düsenkreuz 50 | 21750414027 | Im Shop suchenPDF S. 18 |
| 12.33 | Düsenkreuz 5060 | 21760414027 | Im Shop suchenPDF S. 18 |
| 12.33 | Düsenkreuz 5070 | 19120714027 | Im Shop suchenPDF S. 18 |
| 12.34 | Spannbügel 50/60 | 21760414147 | Im Shop suchenPDF S. 18 |
| 12.34 | Spannbügel 50/6070 | 19120714117 | Im Shop suchenPDF S. 18 |
| 12.35 | Bügel Bracket3 x 15 x 37,3 30-50 | 11101110127 | Im Shop suchenPDF S. 18 |
| 12.35 | Bügel Bracket2 x 18 x 48 30-50 | 27740514167 | Im Shop suchenPDF S. 18 |
| 12.35 | Bügel Bracket3 x 26 x 35 60 | 21760414087 | Im Shop suchenPDF S. 18 |
| 12.35 | Bügel Bracket3 x 17 x 48 70 | 17720514497 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 18 |
| 12.36 | Zündgasdüse 60/70 | 17720514137 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.37 | Zündgasrohr15 x 1,0 x 410 40/1 | 21730414142 | Im Shop suchenPDF S. 19 |
| 12.37 | Zündgasrohr15 x 1,0 x 485 40/2 | 21740414102 | Im Shop suchenPDF S. 19 |
| 12.37 | Zündgasrohr15 x 1,0 x 415 50 | 21750414062 | Im Shop suchenPDF S. 19 |
| 12.37 | Zündgasrohr22 x 1,5 60/70 | 19120714157 | Im Shop suchenPDF S. 19 |
| 12.37 | Zündgasrohr22 x 1,5 60/70 | 17720514217 | Im Shop suchenPDF S. 19 |
| 12.38 | Verbindungshülse | 17720514187 | Im Shop suchenPDF S. 19 |
| 12.39 | Rohrbogen 22 x 1,5 | 19120714047 | Im Shop suchenPDF S. 19 |
| 12.40 | Anschlussflansch 30-50 | 16120814637 | Im Shop suchenPDF S. 19 |
| 12.40 | Anschlussflansch 30-5060+70 | 19120714037 | Im Shop suchenPDF S. 19 |
| 12.41 | Ionisationskabel1 x 1 x 600 30+40 | 21710514602 | Im Shop suchenPDF S. 19 |
| 12.41 | Ionisationskabel1 x 1 x 600 30+40/1 LN | 21710514532 | Im Shop suchenPDF S. 19 |
| 12.41 | Ionisationskabel1 x 1 x 900 40/2+50 LN | 21720314532 | Im Shop suchenPDF S. 19 |
| 12.41 | Ionisationskabel1 x 1 x 1000 60+70 LN | 21720314572 | Im Shop suchenPDF S. 19 |
| 12.42 | GasschlauchDN12, 450 mm 30-50 | 491201 | Im Shop suchenPDF S. 19 |
| 12.42 | GasschlauchDN20, 500 mm 60-70 | 491233 | Im Shop suchenPDF S. 19 |
| 12.43 | Anschlusswinkel 40-50 | 15090701047 | Im Shop suchenPDF S. 19 |
| 12.44 | Spannhülse 40-50 | 16120814657 | Im Shop suchenPDF S. 19 |
| 12.61 | FlammrohrH1 G30/2, G40/1 | 29030514162 | Im Shop suchenPDF S. 19 |
| 12.61 | FlammrohrG40/2, G50/1 | 21740514012 | Im Shop suchenPDF S. 19 |
| 12.61 | FlammrohrG50/2 | 21750514012 | Im Shop suchenPDF S. 19 |
| 12.62 | G60/2 + 70/1-B | 21760514012 | Im Shop suchenPDF S. 19 |
| 12.62 | G60/2 + 70/1-BG70/2 | 29070414232 | Im Shop suchenPDF S. 19 |
| 12.63 | MischgehäuseG30/2, GL30/2 | 21730514032 | Im Shop suchenPDF S. 19 |
| 12.63 | MischgehäuseRGL30/2 | 21830514022 | Im Shop suchenPDF S. 19 |
| 12.63 | MischgehäuseG,GL,RGL40/1B | 21740414092 | Im Shop suchenPDF S. 19 |
| 12.63 | MischgehäuseG,GL,RGL40/2 + 50/1-B | 21740514032 | Im Shop suchenPDF S. 19 |
| 12.63 | MischgehäuseG,RGL50/2 N-Gas | 21750514032 | Im Shop suchenPDF S. 19 |
| 12.63 | MischgehäuseG,RGL60/2 N-Gas | 21760514032 | Im Shop suchenPDF S. 19 |
| 12.63 | MischgehäuseG, RGL, RGMS 70/1-B, N+F | 29070414342 | Im Shop suchenPDF S. 19 |
| 12.63 | MischgehäuseG,RGL70/2 N-Gas | 21770514022 | Im Shop suchenPDF S. 19 |
| 12.64 | Düsenrohr25 x 1,5 x 60 | 21730514037 | Im Shop suchenPDF S. 19 |
| 12.64 | Düsenrohr28 x 2,0 x 72 | 21740514037 | Im Shop suchenPDF S. 19 |
| 12.65 | 18 x 1,5 x | 300217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.65 | 18 x 1,5 x18 x 1,5 x | 313217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.65 | 18 x 1,5 x18 x 1,5 x | 335217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.66 | 20 x 1,5 x | 320217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.66 | 20 x 1,5 x20 x 1,5 x | 333217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.66 | 20 x 1,5 x20 x 1,5 x | 355217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.67 | 22 x 1,5 x | 315217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.67 | 22 x 1,5 x22 x 1,5 x | 330290 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.67 | 22 x 1,5 x22 x 1,5 x | 350217 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.68 | Düse8 mm 50/2 | 21750514067 | Im Shop suchenPDF S. 19 |
| 12.68 | Düse10 mm 50/2 | 21750514057 | Im Shop suchenPDF S. 19 |
| 12.68 | Düse13 mm 50/2 | 17720514427 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.68 | Düse10 mm 60/2 | 21760514057 | Im Shop suchenPDF S. 19 |
| 12.68 | Düse10 mm 60/2 | 21760514067 | Im Shop suchenPDF S. 19 |
| 12.68 | Düse15 mm 60/2 | 21760414127 | Im Shop suchenPDF S. 19 |
| 12.68 | Düse6 mm 70/1 | 27070614067 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.68 | Düse10 mm 70/2 | 21770514047 | Im Shop suchenPDF S. 19 |
| 12.68 | Düse15 mm 70/2 | 21770514057 | Im Shop suchenPDF S. 19 |
| 12.68 | Düse16 mm 70/2 | 17730514347 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19 |
| 12.69 | Stauscheibe H1 Diffuser290 x 190 gelocht 50/2 | 21750514117 | Im Shop suchenPDF S. 20 |
| 12.69 | Stauscheibe H1 Diffuser345 x 235 gelocht 60/2+70/1-B | 21760414177 | Im Shop suchenPDF S. 20 |
| 12.69 | Stauscheibe H1 Diffuser425 x 295 gelocht 70/2 | 21770414037 | Im Shop suchenPDF S. 20 |
| 12.70 | Schraube M6 x 40 | 21750414137 | Im Shop suchenPDF S. 20 |
| 12.71 | Dichtring 6,5 x 12 x 1,5 (ohne Bild) | 441048 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 20 |
| 12.72 | Stauscheibe konisch Diffuser190K x 65 30/2 | 21730514117 | Im Shop suchenPDF S. 20 |
| 12.72 | Stauscheibe konisch Diffuser190K x 58 40/1 | 21730514112 | Im Shop suchenPDF S. 20 |
| 12.72 | Stauscheibe konisch Diffuser217K x 75 40/2+50/1 | 21740514247 | Im Shop suchenPDF S. 20 |
| 12.72 | Stauscheibe konisch DiffuserH1 185K x 75 50/2 | 27750614032 | Im Shop suchenPDF S. 20 |
| 12.72 | Stauscheibe konisch DiffuserH1 230K x 70 60+70/1-B | 29060414172 | Im Shop suchenPDF S. 20 |
| 12.72 | Stauscheibe konisch DiffuserH1 290K x 120 70/2 | 17030514142 | Im Shop suchenPDF S. 20 |
| 12.73 | Schraube M6 x 16 50/2-70 | 402387 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 20 |
| 12.74 | Sicherungsscheibe M6 x 5 50/2-70 | 490014 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 20 |
| 12.75 | Regulierhülse 40/2+50/1 | 21140414022 | Im Shop suchenPDF S. 20 |
| 12.75 | Regulierhülse 40/2+50/150/2 | 21750514052 | Im Shop suchenPDF S. 20 |
| 12.75 | Regulierhülse 40/2+50/160 | 21760514052 | Im Shop suchenPDF S. 20 |
| 12.75 | Regulierhülse 40/2+50/170 | 21770514032 | Im Shop suchenPDF S. 20 |
| 12.76 | Zündelektrode left30-50/1-B, links | 21140410207 | Im Shop suchenPDF S. 20 |
| 12.76 | Zündelektrode left30-50/1-B, rechts | 21140410217 | Im Shop suchenPDF S. 20 |
| 12.76 | Zündelektrode leftGL30T/GL40T links | 11199410047 | Im Shop suchenPDF S. 20 |
| 12.76 | Zündelektrode leftGL30T/GL40T rechts | 11199410057 | Im Shop suchenPDF S. 20 |
| 12.76 | Zündelektrode leftGL 30 Z links | 21116310117 | Im Shop suchenPDF S. 20 |
| 12.76 | Zündelektrode leftGL 30 Z rechts | 21116310127 | Im Shop suchenPDF S. 20 |
| 12.76 | Zündelektrode left50/2 links | 12136410067 | Im Shop suchenPDF S. 20 |
| 12.76 | Zündelektrode left50/2 rechts | 12136410077 | Im Shop suchenPDF S. 20 |
| 12.76 | Zündelektrode left60+70 links | 11197410077 | Im Shop suchenPDF S. 20 |
| 12.76 | Zündelektrode left60+70 rechts | 11197410087 | Im Shop suchenPDF S. 20 |
| 12.77 | Fühlerelektrode 30+40 | 21730414267 | Im Shop suchenPDF S. 20 |

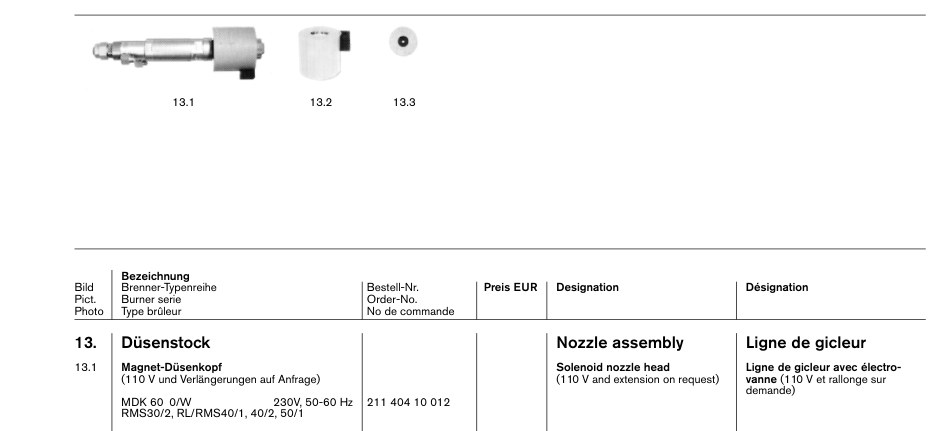

13. Düsenstock
227 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 13.1 | Magnet-DüsenkopfMDK 60 0/W 230V, 50-60 Hz | 21140410012 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 60 200/W 230V, 50-60 Hz | 21140410162 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 60 250/W 230V, 50-60 Hz | 21140410032 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfRGL50/2-A-1LN | 21140410092 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 70 0/2,8 230V, 50-60 Hz | 12136410672 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 70 120/2,8 230V, 50-60 Hz | 12136410272 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 70 250/2,8 230V, 50-60 Hz | 12136410692 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 70 300/2,8 230V, 50-60 Hz | 12136410252 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 70 420/2,8 230V, 50-60 Hz | 12136410572 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 80 0/3,8 230V, 50-60 Hz | 12146410372 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 80 0/4,8 230V, 50-60 Hz | 12146410402 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 80 175/3,8 230V, 50-60 Hz | 12146410382 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 80 175/4,8 230V, 50-60 Hz | 12146410412 | Im Shop suchenPDF S. 21 |
| 13.1 | Magnet-DüsenkopfMDK 80 325/4,8 230V, 50-60 Hz | 12146410802 | Im Shop suchenPDF S. 21 |
| 13.2 | MagnetspuleMDK 60 ZM 280-1 110V, 50-60 Hz | 605929 | Im Shop suchenPDF S. 21 |
| 13.2 | MagnetspuleMDK 60 ZM 280-1 230V, 50-60 Hz | 605928 | Im Shop suchenPDF S. 21 |
| 13.2 | MagnetspuleMDK 70 ZM 300-1 110V, 50-60 Hz | 605931 | Im Shop suchenPDF S. 21 |
| 13.2 | MagnetspuleMDK 70 ZM 300-1 230V, 50-60 Hz | 605930 | Im Shop suchenPDF S. 21 |
| 13.2 | MagnetspuleMDK 80 ZM 400-1 110V, 50-60 Hz | 605933 | Im Shop suchenPDF S. 21 |
| 13.2 | MagnetspuleMDK 80 ZM 400-1 230V, 50-60 Hz | 605932 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,8 | 12136510087 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 0,9 | 12136510097 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 1,0 | 12136510107 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 1,1 | 12136510117 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 1,2 | 12136510127 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 1,3 | 12136510137 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 1,4 | 12136510147 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 1,5 | 12136510157 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 1,6 | 12136510167 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 1,7 | 12136510177 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 1,8 | 12136510187 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 1,9 | 12136510197 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 2,0 | 12136510207 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 2,1 | 12136510217 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 2,2 | 12136510227 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,824 D 2,3 | 12136510237 | Im Shop suchenPDF S. 21 |
| 13.3 | 24 D 0,832 D 1,4 für MDK 80 | 12146510017 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 1,5 | 12146510027 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 1,6 | 12146510037 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 1,7 | 12146510047 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 1,8 | 12146510057 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 2,0 | 12146510067 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 2,2 | 12146510077 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 2,4 | 12146510087 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 2,6 | 12146510097 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 2,8 | 12146510107 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 3,0 | 12146510117 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 3,2 | 12146510127 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 3,4 | 12146510137 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 3,6 | 12146510147 | Im Shop suchenPDF S. 22 |
| 13.3 | 24 D 0,832 D 3,8 | 12146510157 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W 2 | 12136510022 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W 3 | 12136510032 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W 4 | 12136510042 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W 5 | 12136510052 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W 6 | 12136510062 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W 7 | 12136510072 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W 8 | 12136510082 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W 9 | 12136510092 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W10 | 12136510102 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W11 | 12136510112 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W12 | 12136510122 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl24 W13 | 12136510132 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl32 W 2 für MDK 80 | 12136410052 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl32 W 3 | 12136410062 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl32 W 4 | 12136410072 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl32 W 5 | 12136410082 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl32 W 6 | 12136410092 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl32 W 7 | 12136410102 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl32 W 8 | 12136410112 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl32 W 9 | 12136410122 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl32 W 10 | 12136410132 | Im Shop suchenPDF S. 22 |
| 13.4 | Wirbelplatte für MDK 70 Swirl32 W 10/1 | 12136410632 | Im Shop suchenPDF S. 22 |
| 13.5 | Überwurfmutter für Düsenkopf UnionM 27 x 1 50/60 | 12136510027 | Im Shop suchenPDF S. 22 |
| 13.5 | Überwurfmutter für Düsenkopf UnionM 36 x 1,5 70 | 12146410157 | Im Shop suchenPDF S. 22 |
| 13.6 | Steckdose für MDK Plugmit Kabel 1100 mm 30-70 | 716536 | Im Shop suchenPDF S. 22 |
| 13.7 | Düsenkreuz NozzleL30Z(T), RL30 | 21130210017 | Im Shop suchenPDF S. 22 |
| 13.7 | Düsenkreuz NozzleRMS30 | 21130410017 | Im Shop suchenPDF S. 22 |
| 13.7 | Düsenkreuz NozzleL40Z(T) | 21140210017 | Im Shop suchenPDF S. 22 |
| 13.7 | Düsenkreuz NozzleMS40Z | 21240210017 | Im Shop suchenPDF S. 22 |
| 13.7 | Düsenkreuz NozzleRL, RMS 40/2 | 21140410017 | Im Shop suchenPDF S. 22 |
| 13.7 | Düsenkreuz NozzleRL, RMS 50/2 | 21150410017 | Im Shop suchenPDF S. 22 |
| 13.7 | Düsenkreuz NozzleRL, RMS 60 | 21160410017 | Im Shop suchenPDF S. 22 |
| 13.7 | Düsenkreuz NozzleRL, RMS 70 | 18127410017 | Im Shop suchenPDF S. 22 |
| 13.10 | DüsenkopfL30Z | 21130210012 | Im Shop suchenPDF S. 23 |
| 13.10 | DüsenkopfL30T | 21130810012 | Im Shop suchenPDF S. 23 |
| 13.10 | DüsenkopfL40Z | 21140210022 | Im Shop suchenPDF S. 23 |
| 13.10 | DüsenkopfL40T | 21140810022 | Im Shop suchenPDF S. 23 |
| 13.12 | MS30, MS40 | 21216310012 | Im Shop suchenPDF S. 23 |
| 13.13 | Elektrodenhalter 40 | 21140410027 | Im Shop suchenPDF S. 23 |
| 13.13 | Elektrodenhalter 40G50; G60 | 21760414047 | Im Shop suchenPDF S. 23 |
| 13.13 | Elektrodenhalter 4070 | 18127410027 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektrodelinks L30,L40 | 21116310117 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektroderechts L30,L40 | 21116310127 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektrodelinks MS30, MS40 | 21216310207 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektroderechts MS30, MS40 | 21216310217 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektrodelinks RL/RMS30 - 50/1 | 21140410207 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektroderechts RL/RMS30 - 50/1 | 21140410217 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektrodelinks RL/RMS50/2 | 21150410037 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektroderechts RL/RMS50/2 | 21150410047 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektrodelinks L30/40/50T | 11199410047 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektroderechts L30/40/50T | 11199410057 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektrodelinks RL/RMS60/70+RL30 | 12136410067 | Im Shop suchenPDF S. 23 |
| 13.14 | Zündelektroderechts RL/RMS60/70+RL30 | 12136410077 | Im Shop suchenPDF S. 23 |
| 13.15 | Scheibe 40 x 6,6 x 2,5 | 17720514467 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23 |
| 13.16 | Heizpatrone 230V, 44 Watt MS30/40Z | 11256410112 | Im Shop suchenPDF S. 23 |
| 13.16 | Heizpatrone 230V, 44 Watt MS30/40ZHeizpatrone 230V, 44 Watt R(G)MS 30-50 | 794287 | Im Shop suchenPDF S. 23 |
| 13.16 | Heizpatrone 230V, 44 Watt MS30/40ZHeizpatrone 230V, 55 Watt R(G)MS 60+70 | 794288 | Im Shop suchenPDF S. 23 |
| 13.17 | Buchsenteil ST 18/4 | 716545 | Im Shop suchenPDF S. 23 |
| 13.17 | Buchsenteil ST 18/4ST 18/7 | 716550 | Im Shop suchenPDF S. 23 |
| 13.18 | Steckerteil ST 18/4 | 716546 | Im Shop suchenPDF S. 23 |
| 13.18 | Steckerteil ST 18/4ST 18/7 | 716549 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch6,00 | 602019 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch6,50 | 602020 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch7,00 | 602021 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch7,50 | 602022 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch8,50 | 602023 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch9,50 | 602024 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch6,00 | 602220 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch6,50 | 602221 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch7,00 | 602222 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch7,50 | 602223 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch8,50 | 602224 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch9,50 | 602225 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch10,50 | 602226 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch12,00 | 602227 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch13,50 | 602228 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch15,50 | 602229 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch17,50 | 602230 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch19,50 | 602231 | Im Shop suchenPDF S. 23 |
| 13.51 | Düsen Fabrikat Monarch21,50 | 602232 | Im Shop suchenPDF S. 24 |
| 13.51 | Düsen Fabrikat Monarch24,00 | 602233 | Im Shop suchenPDF S. 24 |
| 13.51 | Düsen Fabrikat Monarch28,00 | 602234 | Im Shop suchenPDF S. 24 |
| 13.51 | Düsen Fabrikat Monarch30,00 | 602235 | Im Shop suchenPDF S. 24 |
| 13.51 | Düsen Fabrikat Monarch35,00 | 602236 | Im Shop suchenPDF S. 24 |
| 13.51 | Düsen Fabrikat Monarch40,00 | 602237 | Im Shop suchenPDF S. 24 |
| 13.51 | Düsen Fabrikat Monarch45,00 | 602238 | Im Shop suchenPDF S. 24 |
| 13.51 | Düsen Fabrikat Monarch50,00 | 602239 | Im Shop suchenPDF S. 24 |
| 13.51 | Düsen Fabrikat Monarch60,00 | 602240 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen6,00 | 612026 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen6,50 | 612027 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen7,00 | 612028 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen7,50 | 612029 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen8,00 | 612030 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen9,00 | 612032 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen10,00 | 612034 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen11,00 | 612035 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen12,00 | 612036 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen13,00 | 612037 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen14,00 | 612038 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen15,00 | 612039 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen16,00 | 612040 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen18,00 | 612041 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen20,00 | 612042 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen22,00 | 612043 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen24,00 | 612044 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen26,00 | 612045 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen6,00 | 612225 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen6,50 | 612226 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen7,00 | 612227 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen7,50 | 612228 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen8,00 | 612229 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen9,00 | 612231 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen10,00 | 612233 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen11,00 | 612234 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen12,00 | 612235 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen13,00 | 612236 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen14,00 | 612237 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen15,00 | 612238 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen16,00 | 612239 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen18,00 | 612240 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen20,00 | 612241 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen22,00 | 612242 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen24,00 | 612243 | Im Shop suchenPDF S. 24 |
| 13.52 | Düsen Fabrikat Steinen Steinen26,00 | 612244 | Im Shop suchenPDF S. 24 |
| 13.61 | Regeldüsen50 kg/h | 612968 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen55 kg/h | 612989 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen60 kg/h | 612969 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen70 kg/h | 612970 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen80 kg/h | 612971 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen90 kg/h | 612972 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen100 kg/h | 612973 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen110 kg/h | 612974 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen125 kg/h | 612975 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen140 kg/h | 612976 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen160 kg/h | 612977 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen180 kg/h | 612978 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen200 kg/h | 612979 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen225 kg/h | 612980 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen250 kg/h | 612981 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen275 kg/h | 612982 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen300 kg/h | 612983 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen330 kg/h | 612984 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen360 kg/h | 612985 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen390 kg/h | 612990 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen420 kg/h | 612991 | Im Shop suchenPDF S. 25 |
| 13.61 | Regeldüsen460 kg/h | 612992 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen40 kg/h | 612801 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen45 kg/h | 612802 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen50 kg/h | 612803 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen55 kg/h | 612804 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen60 kg/h | 612805 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen70 kg/h | 612806 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen80 kg/h | 612807 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen90 kg/h | 612808 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen100 kg/h | 612809 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen110 kg/h | 612810 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen125 kg/h | 612811 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen140 kg/h | 612812 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen160 kg/h | 612813 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen180 kg/h | 612814 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen200 kg/h | 612815 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen225 kg/h | 612816 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen250 kg/h | 612817 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen275 kg/h | 612818 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen300 kg/h | 612819 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen330 kg/h | 612820 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen360 kg/h | 612821 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen390 kg/h | 612822 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen420 kg/h | 612823 | Im Shop suchenPDF S. 25 |
| 13.62 | Regeldüsen460 kg/h | 612824 | Im Shop suchenPDF S. 25 |
| 13.63 | O-Ring 7 x 1,5 aus Viton für Regeldüse W | 445040 | Im Shop suchenPDF S. 25 |
| 13.63 | O-Ring 7 x 1,5 aus Viton für Regeldüse W4 x 1,5 aus Viton für Regeldüse K3 | 445134 | Im Shop suchenPDF S. 25 |
| 13.64 | Siebfilter für Regeldüse (ohne Bild)120 Maschen für Düse K3 | 602544 | Im Shop suchenPDF S. 25 |
| 13.64 | Siebfilter für Regeldüse (ohne Bild)80 Maschen für Düse K3 | 602543 | Im Shop suchenPDF S. 25 |
| 13.64 | Siebfilter für Regeldüse (ohne Bild)80 Maschen bis 125 kg/h Düse W | 612966 | Im Shop suchenPDF S. 25 |
| 13.64 | Siebfilter für Regeldüse (ohne Bild)40 Maschen ab 140 kg/h Düse W | 612965 | Im Shop suchenPDF S. 25 |

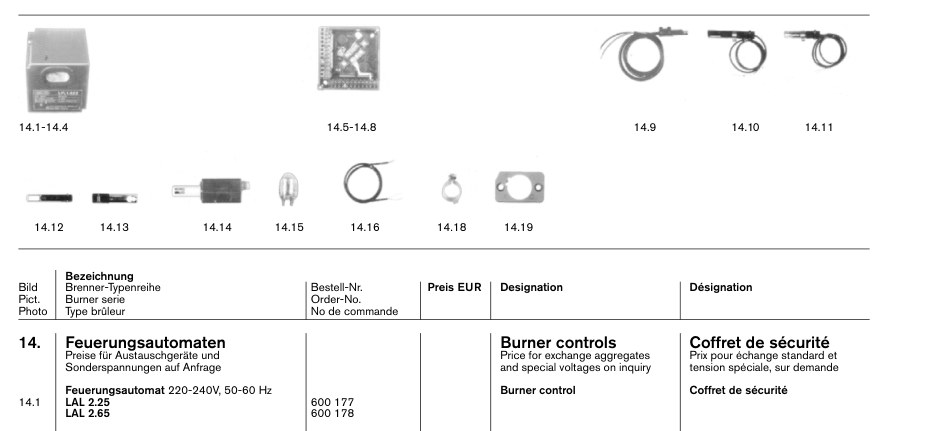

14. Feuerungsautomaten
38 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 14.1 | LAL 2.25 | 600177 | Im Shop suchenPDF S. 26 |
| 14.1 | LAL 2.25LAL 2.65 | 600178 | Im Shop suchenPDF S. 26 |
| 14.2 | LFL 1. | 333600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.2 | LFL 1.LFL 1. | 335600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.2 | LFL 1.LFL 1. | 622600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.3 | LOK 16. | 250600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.3 | LOK 16.LOK 16. | 650600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.4 | LGK 16. | 122600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.4 | LGK 16.LGK 16. | 333600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.4 | LGK 16.LGK 16. | 622600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.4 | LGK 16.LGK 16. | 335600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.5 | LFL | 600516 | Im Shop suchenPDF S. 26 |
| 14.6 | LAL | 600517 | Im Shop suchenPDF S. 26 |
| 14.7 | LOK | 600521 | Im Shop suchenPDF S. 26 |
| 14.8 | LGK | 600523 | Im Shop suchenPDF S. 26 |
| 14.9 | QRB 1-A 30 | 11196412012 | Im Shop suchenPDF S. 26 |
| 14.10 | RAR 9 komplett 40-60 | 11197412012 | Im Shop suchenPDF S. 26 |
| 14.10 | RAR 9 komplett 40-60RAR 9 komplett 70 | 18127412012 | Im Shop suchenPDF S. 26 |
| 14.11 | QRA 2 komplett (UV-Zelle) | 19120712012 | Im Shop suchenPDF S. 26 |
| 14.12 | RAR 9 | 600499 | Im Shop suchenPDF S. 26 |
| 14.13 | QRA 2 | 600501 | Im Shop suchenPDF S. 26 |
| 14.14 | QRA 55.E27 | 600660 | Im Shop suchenPDF S. 26 |
| 14.14 | QRA 55.E27QRA55.G27 (LN) | 600661 | Im Shop suchenPDF S. 26 |
| 14.15 | UV-Fühler (ohne Bild) für QRA53/55 | 600587 | Im Shop suchenPDF S. 26 |
| 14.16 | Anschlusskabel 2 x 0,75, 1000 mm lang | 18127412022 | Im Shop suchenPDF S. 26 |
| 14.17 | Steckerkabel für QRA55 | 600579 | Im Shop suchenPDF S. 26 |
| 14.18 | Bride für RAR / QRA | 600601 | Im Shop suchenPDF S. 26 |
| 14.19 | Flansch für FlangeRAR / QRA (flach) | 600602 | Im Shop suchenPDF S. 26 |
| 14.19 | Flansch für FlangeQRA (gewölbt) | 600600 | Im Shop suchenPDF S. 26 |
| 14.19 | Flansch für FlangeQRB | 24105001032 | Im Shop suchenPDF S. 26 |
| 14.20 | Ionisationsleitung 600 mm lang | 21710417022 | Im Shop suchenPDF S. 26 |
| 14.21 | W-FM | 100230 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.21 | W-FMW-FM | 100230 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.21 | W-FMW-FM | 200230 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.22 | für W-FM 100/ | 200600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.23 | O2-Modul für W-FM | 200600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.24 | Trafo für W-FM 100/200 AGG 5. | 220600 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26 |
| 14.25 | Flammenfühler QRI 2 B2.B180B | 600652 | Im Shop suchenPDF S. 26 |

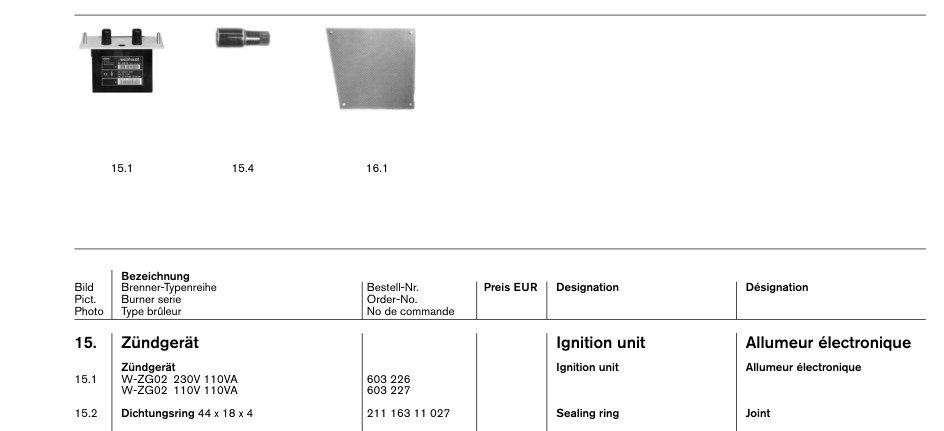

15. Zündgerät
5 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 15.1 | W-ZG02 230V 110VA | 603226 | Im Shop suchenPDF S. 27 |
| 15.1 | W-ZG02 230V 110VAW-ZG02 110V 110VA | 603227 | Im Shop suchenPDF S. 27 |
| 15.2 | Dichtungsring 44 x 18 x 4 | 21116311027 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 27 |
| 15.3 | Zündkabel 1250 mm silikonfrei | 603158 | Im Shop suchenPDF S. 27 |
| 15.4 | Zündstecker D6,4 / 14 120 °C 1000 Ohm | 716501 | Im Shop suchenPDF S. 27 |
16. Einbauklemmleiste
5 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 16.1 | Abdeckhaube 30-50 | 21140417022 | Im Shop suchenPDF S. 27 |
| 16.1 | Abdeckhaube 30-50Abdeckplatte 60 | 21160417022 | Im Shop suchenPDF S. 27 |
| 16.1 | Abdeckhaube 30-5070 | 18127417022 | Im Shop suchenPDF S. 27 |
| 16.2 | Zeitzähler Typ 604.10.2230V, 50 Hz | 709586 | Im Shop suchenPDF S. 27 |
| 16.2 | Zeitzähler Typ 604.10.2230V, 60 Hz | 709587 | Im Shop suchenPDF S. 27 |

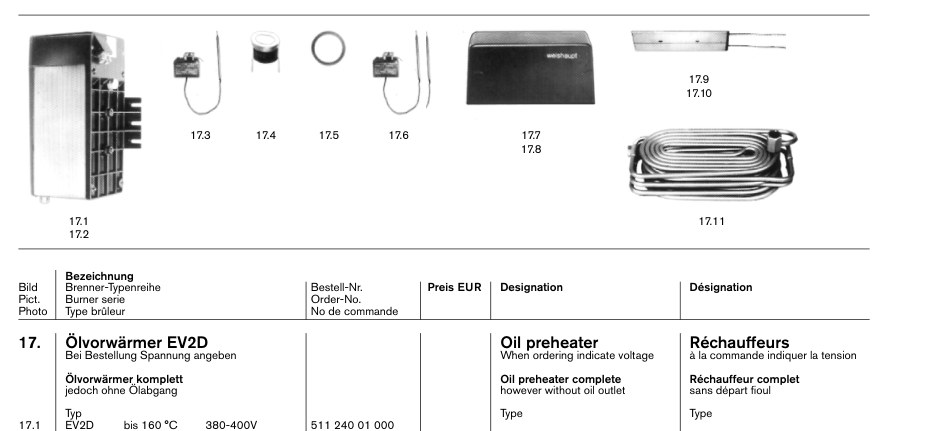

17. Ölvorwärmer EV2D Oil preheater Réchauffeurs
22 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 17.1 | EV2D bis 160 °C 380-400V | 51124001000 | Im Shop suchenPDF S. 28 |
| 17.2 | EV2D 380-400V | 51124501000 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.2 | EV2D 380-400VEV2D/R 380-400V liegend angeb. | 51124601000 | Im Shop suchenPDF S. 28 |
| 17.2 | EV2D 380-400VEV2D 240/415V | 51124531000 | Im Shop suchenPDF S. 28 |
| 17.2 | EV2D 380-400VEV2D/R 240/415V liegend angeb. | 51124631000 | Im Shop suchenPDF S. 28 |
| 17.2 | EV2D 380-400VEV2D 254/440V | 51124541000 | Im Shop suchenPDF S. 28 |
| 17.2 | EV2D 380-400VEV2D/R 254/440V liegend angeb. | 51124641000 | Im Shop suchenPDF S. 28 |
| 17.3 | EMFf 23 | 691119 | Im Shop suchenPDF S. 28 |
| 17.4 | F 55 - 17 | 690166 | Im Shop suchenPDF S. 28 |
| 17.5 | Scheibe | 533001 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.6 | Temperaturbegrenzer EMF - 5u | 691115 | Im Shop suchenPDF S. 28 |
| 17.7 | Haube für EV2D | 511240 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.8 | Haube EV2D kpl. Schiff mit Kantenschutz | 511240 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.9 | Volt Watt (forEV2D 230 2200 | 511210 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.9 | Volt Watt (for240 2200 | 511210 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.9 | Volt Watt (for254 2200 | 511220 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.9 | Volt Watt (for290 2200 | 511220 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.9 | Volt Watt (for400 2200 | 511240 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.10 | EV2D 230 2200 | 511210 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.10 | EV2D 230 2200240 2200 | 511210 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.10 | EV2D 230 2200254 2200 | 511210 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |
| 17.11 | Ölwendel komplett EV2D | 511240 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 28 |

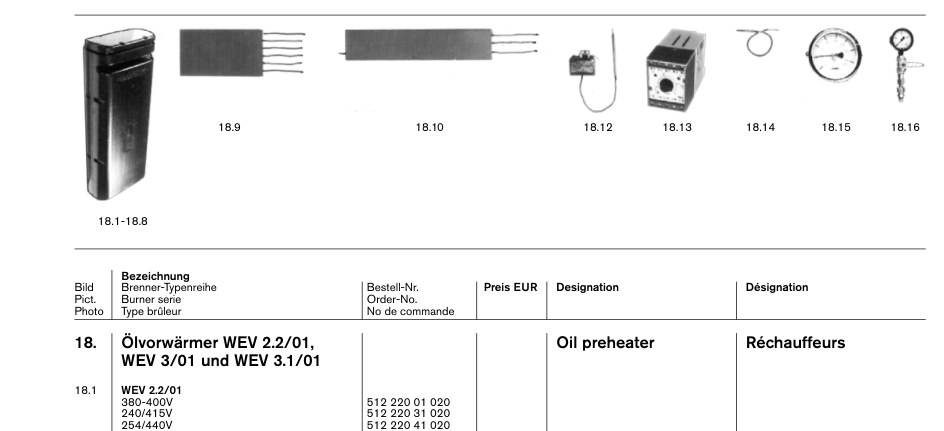

18. Ölvorwärmer WEV 2.2/01, Oil preheater Réchauffeurs
44 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 18.1 | WEV 2.2/01380-400V | 51222001020 | Im Shop suchenPDF S. 29 |
| 18.1 | WEV 2.2/01240/415V | 51222031020 | Im Shop suchenPDF S. 29 |
| 18.1 | WEV 2.2/01254/440V | 51222041020 | Im Shop suchenPDF S. 29 |
| 18.1 | WEV 2.2/01290/500V | 51222051020 | Im Shop suchenPDF S. 29 |
| 18.2 | WEV 3/01380-400V | 51230001020 | Im Shop suchenPDF S. 29 |
| 18.2 | WEV 3/01240/415V | 51230031020 | Im Shop suchenPDF S. 29 |
| 18.2 | WEV 3/01254/440V | 51230041020 | Im Shop suchenPDF S. 29 |
| 18.2 | WEV 3/01290/500V | 51230051020 | Im Shop suchenPDF S. 29 |
| 18.3 | WEV 3.1/01380-400V | 51231001020 | Im Shop suchenPDF S. 29 |
| 18.3 | WEV 3.1/01240/415V | 51231031020 | Im Shop suchenPDF S. 29 |
| 18.3 | WEV 3.1/01254/440V | 51231041020 | Im Shop suchenPDF S. 29 |
| 18.3 | WEV 3.1/01290/500V | 51231051020 | Im Shop suchenPDF S. 29 |
| 18.4 | WEV 2.2/01 (mit Schlauchverschraubung)380-400V | 51222501020 | Im Shop suchenPDF S. 29 |
| 18.4 | WEV 2.2/01 (mit Schlauchverschraubung)254/440V | 51222541020 | Im Shop suchenPDF S. 29 |
| 18.4 | WEV 2.2/01 (mit Schlauchverschraubung)290/500V | 51222551020 | Im Shop suchenPDF S. 29 |
| 18.5 | WEV 2.2/01 (mit Schiffsverschraubung)380-400V | 51222901020 | Im Shop suchenPDF S. 29 |
| 18.5 | WEV 2.2/01 (mit Schiffsverschraubung)254/440V | 51222941020 | Im Shop suchenPDF S. 29 |
| 18.5 | WEV 2.2/01 (mit Schiffsverschraubung)290/500V | 51222951020 | Im Shop suchenPDF S. 29 |
| 18.6 | WEV 3/01 (mit Schlauchverschraubung)380-400V | 51230501020 | Im Shop suchenPDF S. 29 |
| 18.6 | WEV 3/01 (mit Schlauchverschraubung)254/440V | 51230541020 | Im Shop suchenPDF S. 29 |
| 18.6 | WEV 3/01 (mit Schlauchverschraubung)290/500V | 51230551020 | Im Shop suchenPDF S. 29 |
| 18.7 | WEV 3/01 (mit Schiffsverschraubung)380-400V | 51230901020 | Im Shop suchenPDF S. 29 |
| 18.7 | WEV 3/01 (mit Schiffsverschraubung)254/440V | 51230941020 | Im Shop suchenPDF S. 29 |
| 18.7 | WEV 3/01 (mit Schiffsverschraubung)290/500V | 51230951020 | Im Shop suchenPDF S. 29 |
| 18.8 | WEV 3.1/01 (mit Schiffsverschraubung)380-400V | 51231901020 | Im Shop suchenPDF S. 29 |
| 18.8 | WEV 3.1/01 (mit Schiffsverschraubung)254/440V | 51231941020 | Im Shop suchenPDF S. 29 |
| 18.8 | WEV 3.1/01 (mit Schiffsverschraubung)290/500V | 51231951020 | Im Shop suchenPDF S. 29 |
| 18.9 | WEV 2.2/01230V 6900 W | 51221001227 | Im Shop suchenPDF S. 29 |
| 18.9 | WEV 2.2/01240V 6900 W | 51221001287 | Im Shop suchenPDF S. 29 |
| 18.9 | WEV 2.2/01254V 6900 W | 51221001237 | Im Shop suchenPDF S. 29 |
| 18.9 | WEV 2.2/01290V 6900 W | 51221001247 | Im Shop suchenPDF S. 29 |
| 18.10 | WEV 3/01230V 5600 W | 51230001267 | Im Shop suchenPDF S. 29 |
| 18.10 | WEV 3/01240V 5600 W | 51230001327 | Im Shop suchenPDF S. 29 |
| 18.10 | WEV 3/01254V 5600 W | 51230001277 | Im Shop suchenPDF S. 29 |
| 18.10 | WEV 3/01290V 5600 W | 51230001287 | Im Shop suchenPDF S. 29 |
| 18.11 | WEV 3.1/01230V 4250 W | 51231001017 | Im Shop suchenPDF S. 29 |
| 18.11 | WEV 3.1/01240V 4250 W | 51231001027 | Im Shop suchenPDF S. 29 |
| 18.11 | WEV 3.1/01254V 4250 W | 51231001037 | Im Shop suchenPDF S. 29 |
| 18.11 | WEV 3.1/01290V 4250 W | 51231001047 | Im Shop suchenPDF S. 29 |
| 18.12 | Temperaturbegrenzer | 691115 | Im Shop suchenPDF S. 29 |
| 18.13 | Temperaturregler DR | 100691 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 29 |
| 18.14 | Fühler PT | 100512 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 29 |
| 18.15 | Thermometer 0-160°C | 642009 | Im Shop suchenPDF S. 29 |
| 18.16 | Manometer 0-40 bar | 12136485020 | Im Shop suchenPDF S. 29 |

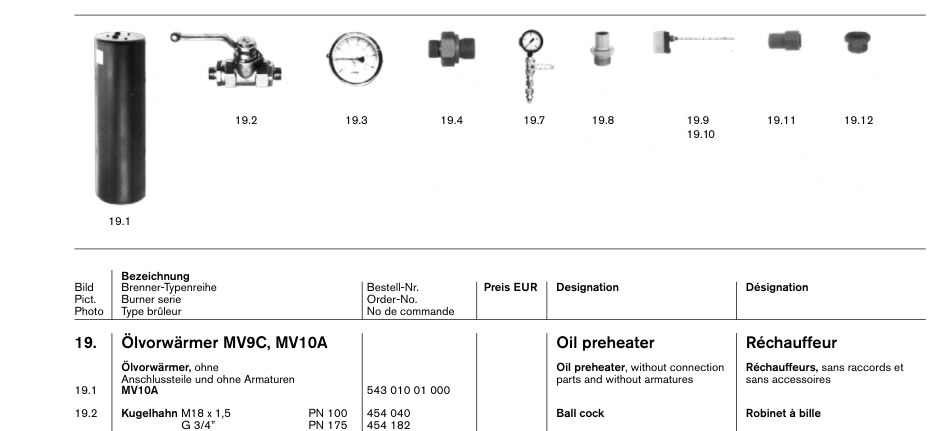

19. Ölvorwärmer MV9C, MV10A Oil preheater Réchauffeur
13 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 19.1 | MV10A | 54301001000 | Im Shop suchenPDF S. 31 |
| 19.2 | Kugelhahn M18 x 1,5 PN | 100454 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31 |
| 19.2 | Kugelhahn M18 x 1,5 PNG 3/4” PN | 175454 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31 |
| 19.3 | Thermometer 0-160°C | 642009 | Im Shop suchenPDF S. 31 |
| 19.4 | Einschraubstutzen M18 x 1,5 x G 1/2” x 41für Thermometer | 58510100027 | Im Shop suchenPDF S. 31 |
| 19.5 | Schneidring (ohne Bild) DPR 12-L | 452413 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31 |
| 19.6 | Überwurfmutter (ohne Bild) M12-L | 452836 | Im Shop suchenPDF S. 31 |
| 19.7 | Manometer 0-40 bar | 12136485020 | Im Shop suchenPDF S. 31 |
| 19.8 | Einschraubstutzen 22 x G3/4” x 48 | 12146406027 | Im Shop suchenPDF S. 31 |
| 19.9 | Temperaturregler ATH-2 | 690247 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31 |
| 19.10 | Temperaturregler AMTHFS-23 x | 690248 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31 |
| 19.11 | Einschraubstutzen G 1/2 x 22 | 12236400707 | Im Shop suchenPDF S. 31 |
| 19.12 | Reduzierschraube M20 x 1,5 x M12 | 523920 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 31 |
20. Ersatzteile für Brenner
112 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 20.1 | W-FM | 100230 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 32 |
| 20.2 | W-FM | 100230 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 32 |
| 20.2 | W-FMW-FM | 100110 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 32 |
| 20.3 | W-FM | 200230 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 32 |
| 20.3 | W-FMmit Leistungsregler und Drehzahlmodul | 600463 | Im Shop suchenPDF S. 32 |
| 20.3 | W-FMW-FM | 200110 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 32 |
| 20.3 | W-FMmit Leistungsregler und Drehzahlmodul | 600464 | Im Shop suchenPDF S. 32 |
| 20.3.1 | Stecker-Set für W-FM 100/200, lose mitgel. | 21770612332 | Im Shop suchenPDF S. 32 |
| 20.4 | Anzeige und Bedieneinheit (ABE) DisplayWesteuropa 1: GB; D; F; I; E; P | 600439 | Im Shop suchenPDF S. 32 |
| 20.4 | Anzeige und Bedieneinheit (ABE) DisplayWesteuropa 2: GB; NL; DK; S; N; FIN | 600440 | Im Shop suchenPDF S. 32 |
| 20.4 | Anzeige und Bedieneinheit (ABE) DisplayOsteuropa 1: GB; PL; H; CS; KRO; SLO | 600441 | Im Shop suchenPDF S. 32 |
| 20.4 | Anzeige und Bedieneinheit (ABE) DisplayKyril. Osteuropa 2: GB; RUS; D; TR; RO; BG) | 600442 | Im Shop suchenPDF S. 32 |
| 20.4 | Anzeige und Bedieneinheit (ABE) DisplayChinesisch | 27070612052 | Im Shop suchenPDF S. 32 |
| 20.6 | O2-Modul für W-FM | 200230 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 32 |
| 20.7 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 32 |
| 20.7 | Trafo für W-FM 100/200 AGG 5.W-FM 100/200 AGG 5. | 210110 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 32 |
| 20.8 | Flammenfühler QRI 2 B2.B180B | 600652 | Im Shop suchenPDF S. 32 |
| 20.9 | Flansch für QRI2 | 21770612097 | Im Shop suchenPDF S. 32 |
| 20.10 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 32 |
| 20.11 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 32 |
| 20.11 | Stellantrieb SQM 48.497 B9 20 NmSQM 48.697 B9 35 Nm | 651502 | Im Shop suchenPDF S. 32 |
| 20.13 | X3-01 Motor ein | 716300 | Im Shop suchenPDF S. 32 |
| 20.14 | X3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 32 |
| 20.15 | X3-03 Brennerflansch-Endschalter | 716302 | Im Shop suchenPDF S. 32 |
| 20.16 | X3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 32 |
| 20.17 | X4-01Öl-Gas Umschaltung, X4-01Gebläserückmeldung und Reset | 716304 | Im Shop suchenPDF S. 32 |
| 20.18 | X4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 32 |
| 20.19 | X4-03 Magnetventil | 716306 | Im Shop suchenPDF S. 32 |
| 20.20 | X5-01 Öl- min- Druck DSA58 | 716307 | Im Shop suchenPDF S. 32 |
| 20.21 | X5-02 Öl- max-Druck DSA46 | 716308 | Im Shop suchenPDF S. 32 |
| 20.22 | X5-03 Regelkreis Leistungsregler | 716309 | Im Shop suchenPDF S. 32 |
| 20.23 | X6-01 Startfreigabe Schwerölstart | 716310 | Im Shop suchenPDF S. 32 |
| 20.24 | X6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 32 |
| 20.25 | X6-03 Öl-Sicherheitsventil extern | 716312 | Im Shop suchenPDF S. 32 |
| 20.26 | X7-01 Ölventil-Stufe 2 | 716313 | Im Shop suchenPDF S. 32 |
| 20.27 | X7-02 Ölventil-Stufe 3 | 716314 | Im Shop suchenPDF S. 32 |
| 20.28 | X7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 32 |
| 20.29 | X8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 32 |
| 20.30 | X8-02 Hubmagnet Magnetventil zusätzlich | 716317 | Im Shop suchenPDF S. 32 |
| 20.31 | X8-03 Öl- Ventil 1 2 x 110V | 716318 | Im Shop suchenPDF S. 32 |
| 20.32 | X9-01 Gas PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 32 |
| 20.32 | X9-01 Gas PV, V1, V2, SVX9-02 N, PE | 716320 | Im Shop suchenPDF S. 32 |
| 20.34 | X9-03 Gas- max/min, Ventilschließkontakt | 716321 | Im Shop suchenPDF S. 32 |
| 20.35 | X10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 32 |
| 20.36 | X10.02.1 Flammenfühler QRB, QRC | 716323 | Im Shop suchenPDF S. 32 |
| 20.36.1 | X10.02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 32 |
| 20.37 | X10-03 Ionisation | 716324 | Im Shop suchenPDF S. 32 |
| 20.38 | X50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 32 |
| 20.39 | X51 CAN-Bus Stellantrieb Luftregler | 716326 | Im Shop suchenPDF S. 32 |
| 20.40 | X52 Trafo 2x 12V | 716327 | Im Shop suchenPDF S. 32 |
| 20.41 | X60 Temperaturfühler Kesseltemperatur | 716328 | Im Shop suchenPDF S. 32 |
| 20.42 | X61 Istwert U/I | 716329 | Im Shop suchenPDF S. 32 |
| 20.43 | X62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 33 |
| 20.44 | X63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 33 |
| 20.45 | 2-pol. für Berührungsschutz | 716337 | Im Shop suchenPDF S. 33 |
| 20.46 | 3-pol. für Berührungsschutz | 716338 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33 |
| 20.47 | 4-pol. für Berührungsschutz | 716339 | Im Shop suchenPDF S. 33 |
| 20.48 | X30-01 Trafo 230V | 716350 | Im Shop suchenPDF S. 33 |
| 20.49 | X30-02 Trafo | 716351 | Im Shop suchenPDF S. 33 |
| 20.50 | X30-03 Trafo 12V | 716352 | Im Shop suchenPDF S. 33 |
| 20.51 | X20-01 | 716360 | Im Shop suchenPDF S. 33 |
| 20.52 | X20-02 | 716361 | Im Shop suchenPDF S. 33 |
| 20.53 | X20-03 | 716362 | Im Shop suchenPDF S. 33 |
| 20.54 | X21-01 | 716363 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33 |
| 20.55 | X21-02 | 716373 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33 |
| 20.56 | X22-01 | 716364 | Im Shop suchenPDF S. 33 |
| 20.57 | X22-02 | 716365 | Im Shop suchenPDF S. 33 |
| 20.58 | X22-03 | 716366 | Im Shop suchenPDF S. 33 |
| 20.59 | X23-01 | 716367 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33 |
| 20.60 | X23-02 | 716368 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33 |
| 20.61 | X23-03 | 716369 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33 |
| 20.62 | X24-01 | 716370 | Im Shop suchenPDF S. 33 |
| 20.63 | X24-02 | 716371 | Im Shop suchenPDF S. 33 |
| 20.64 | X24-03 | 716372 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33 |
| 20.65 | für Stellantrieb SQM4. | 716390 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33 |
| 20.66 | X70 | 716333 | Im Shop suchenPDF S. 33 |
| 20.67 | X71 | 716334 | Im Shop suchenPDF S. 33 |
| 20.68 | X72 | 716335 | Im Shop suchenPDF S. 33 |
| 20.69 | X73 | 716336 | Im Shop suchenPDF S. 33 |
| 20.70 | Steuerleitung CAN- Bus ABE, Stellantrieb | 743192 | Im Shop suchenPDF S. 33 |
| 20.71 | Abschirmblech AGG 5. | 110794 | Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 33 |
| 20.72 | Stecker-Set für O2-Modul | 21770612382 | Im Shop suchenPDF S. 33 |
| 20.73 | Zündgerät W-ZG02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 33 |
| 20.74 | Ölmengenregler für W-FM | 21170415202 | Im Shop suchenPDF S. 33 |
| 20.75 | Zwischengehäuse für Ölregler | 21170415272 | Im Shop suchenPDF S. 33 |
| 20.76 | Zwischengehäuse für Gasdrossel | 21770425022 | Im Shop suchenPDF S. 33 |
| 20.77 | Antriebshebel kompl. Gr. 30-50 W-FM | 21730415072 | Im Shop suchenPDF S. 33 |
| 20.78 | Antriebshebel kompl. Gr. 60-70 W-FM | 21770415062 | Im Shop suchenPDF S. 33 |
| 20.79 | Federstegkupplung SQM45 | 21770415107 | Im Shop suchenPDF S. 33 |
| 20.80 | W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 33 |
| 20.81 | Trafo 12-0-12V | 21770612022 | Im Shop suchenPDF S. 33 |
| 20.82 | Luftdruckwächter | 21770612032 | Im Shop suchenPDF S. 33 |
| 20.83 | Litze für Netz und | 21770612042 | Im Shop suchenPDF S. 33 |
| 20.84 | Luftdruckwächtertest | 21770612052 | Im Shop suchenPDF S. 33 |
| 20.85 | Magnetventil | 21770612072 | Im Shop suchenPDF S. 33 |
| 20.86 | Litze für Temperaturfühler Kesseltemperatur | 21770612082 | Im Shop suchenPDF S. 33 |
| 20.87 | W-FM ABE | 21770612102 | Im Shop suchenPDF S. 33 |
| 20.88 | Stellantrieb Luftregler 1300 mm | 21760512212 | Im Shop suchenPDF S. 33 |
| 20.89 | SQM4... zu SQM4... 500 mm | 21760512062 | Im Shop suchenPDF S. 33 |
| 20.90 | SQM4... zu SQM4... 600 mm | 21760512072 | Im Shop suchenPDF S. 33 |
| 20.91 | SQM4... zu SQM4... 900 mm | 21760512082 | Im Shop suchenPDF S. 33 |
| 20.92 | SQM4... zu SQM4...1000 mm | 21760512092 | Im Shop suchenPDF S. 33 |
| 20.93 | SQM4... zu SQM4...1200 mm | 21760512102 | Im Shop suchenPDF S. 33 |
| 20.94 | SQM4... zu SQM4...1500 mm | 21760512112 | Im Shop suchenPDF S. 33 |
| 20.95 | SQM4... zu SQM4...2000 mm | 21760512122 | Im Shop suchenPDF S. 33 |
| 20.96 | SQM4... zu SQM4...2200 mm | 21760512132 | Im Shop suchenPDF S. 33 |
| 20.97 | SQM4... zu SQM4...2500 mm | 21760512142 | Im Shop suchenPDF S. 33 |
| 20.98 | SQM4... zu SQM4...5000 mm | 21760512152 | Im Shop suchenPDF S. 33 |
| 20.99 | ABE extern angebaut, 4 m lang | 21770612192 | Im Shop suchenPDF S. 33 |
| 20.100 | Klemmleiste-Stellantrieb 1300 mm | 21760512232 | Im Shop suchenPDF S. 33 |
| 20.101 | Verlängerungskabel W-FM100/200 10 m lang | 21770612502 | Im Shop suchenPDF S. 33 |
| 20.102 | Induktiver Näherungsschalter NJ 1,5 – 6,5-N | 795702 | Im Shop suchenPDF S. 33 |
