Weishaupt Brenner Größen 1 und 3

Dokument 83022380. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.

← Zur ÜbersichtOriginal-PDF öffnen

Zeichnungen und Übersichten

Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

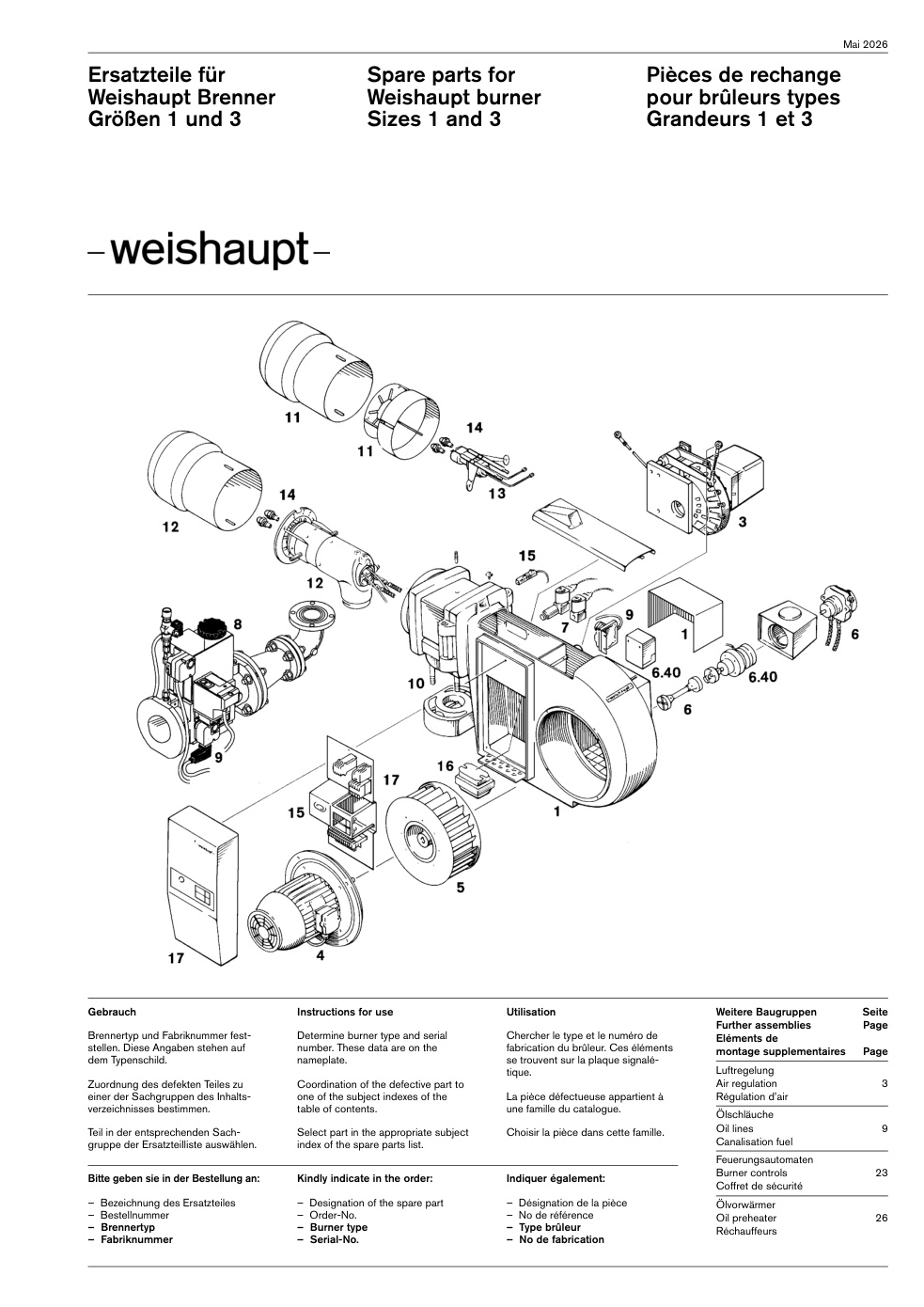

Explosionszeichnung Weishaupt Brenner Größen 1 und 3 – PDF-Seite 1
Explosionszeichnung – PDF-Seite 1

1. Einzelteile für Brennergehäuse

39 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF

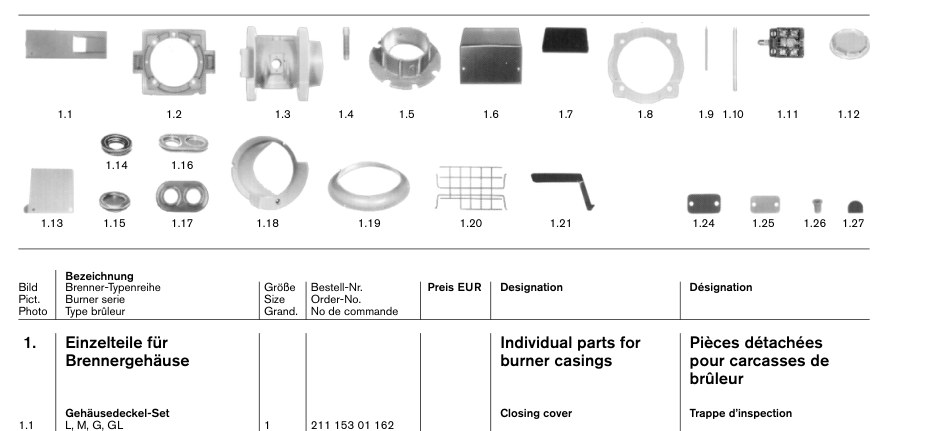

Einzelteile für Brennergehäuse
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
1.1L, M, G, GL 121115301162Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.1L, M, G, GL 1L, RL, M, G, GL, RGL 321135301112Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.2Ölbrenner L, RL, M 121115301047Im Shop suchenPDF S. 2
1.2Ölbrenner L, RL, M 1321135301047Im Shop suchenPDF S. 2
1.3Gasbrenner G, GL, RGL 125110301127Im Shop suchenPDF S. 2
1.3Gasbrenner G, GL, RGL 1325130301027Im Shop suchenPDF S. 2
1.4G, GL, RGL 1+315131601057Im Shop suchenPDF S. 2
1.4G, GL, RGL 1+3Ausf. NA 1+325110301117Im Shop suchenPDF S. 2
1.5Aufnahme Ø head110 mm 121115301087Im Shop suchenPDF S. 2
1.5Aufnahme Ø head120 mm 321135301077Im Shop suchenPDF S. 2
1.5Aufnahme Ø head140 mm 321135301087Im Shop suchenPDF S. 2
1.5Aufnahme Ø head140 mm 3 LN21136401027Im Shop suchenPDF S. 2
1.6Abdeckhaube 1+321115301062Im Shop suchenPDF S. 2
1.7Verschlussdeckel für Pumpenflansch 1+325110301047Im Shop suchenPDF S. 2
1.8L, M 185 x 135 121115301307Im Shop suchenPDF S. 2
1.8L, M 185 x 135 1G, GL 194 x 132 125110301087Im Shop suchenPDF S. 2
1.8L, M 185 x 135 1L, RL, M 210 x 165 321135301207Im Shop suchenPDF S. 2
1.8L, M 185 x 135 1G, GL, RGL 210 x 160 311151200097Im Shop suchenPDF S. 2
1.9Stehbolzen M5 x 136,5 1-321115301417Im Shop suchenPDF S. 2
1.10L, M, G, GL 121115301207Im Shop suchenPDF S. 2
1.10L, M, G, GL 1L, RL, M, G, GL, RGL 321135301147Im Shop suchenPDF S. 2
1.11Endschalter mit Anschlusskabel 1+3701251Im Shop suchenPDF S. 2
1.12Schauglas 1+321115301157Im Shop suchenPDF S. 2
1.13Abdeckblech 1+321115301167Im Shop suchenPDF S. 2
1.14L 1+321115313027Im Shop suchenPDF S. 2
1.15RL, G, GL 1+311135100057Im Shop suchenPDF S. 2
1.16L, M, RL, GL 1+311135100067Im Shop suchenPDF S. 2
1.17M (Z), L 1T 1+311235100107Im Shop suchenPDF S. 2
1.18Ansaugluftführung 50 Hz 121115301367Im Shop suchenPDF S. 2
1.18Ansaugluftführung 50 Hz 150 Hz 321135301357Im Shop suchenPDF S. 2
1.19Einlaufdüse 60 Hz 121115301487Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.20Schutzgitter 1+321115301247Im Shop suchenPDF S. 2
1.21Verschlussblech 121115301097Im Shop suchenPDF S. 2
1.21Verschlussblech 1321135301097Im Shop suchenPDF S. 2
1.23Stopfen GPN 700 R 1/8 1452859Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.24Blinddeckel rot 1+311121100037Im Shop suchenPDF S. 2
1.24Blinddeckel rot 1+3schwarz 1+325110301067Im Shop suchenPDF S. 2
1.26Tülle 4,7 x 12,5 1+3794032Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 2
1.27Dichtungstülle 1+321115301227Im Shop suchenPDF S. 2

2. Luftregelung

18 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF

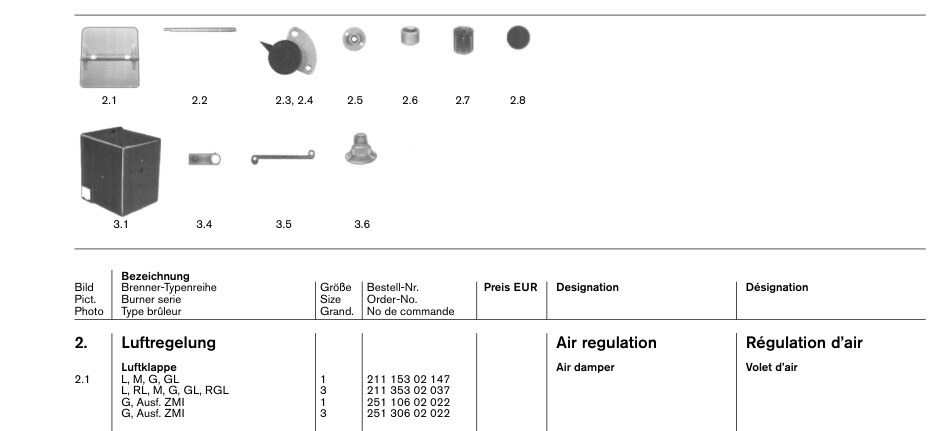

Luftregelung
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
2.1L, M, G, GL 121115302147Im Shop suchenPDF S. 3
2.1L, M, G, GL 1L, RL, M, G, GL, RGL 321135302037Im Shop suchenPDF S. 3
2.1L, M, G, GL 1G, Ausf. ZMI 125110602022Im Shop suchenPDF S. 3
2.1L, M, G, GL 1G, Ausf. ZMI 325130602022Im Shop suchenPDF S. 3
2.2L, G, GL 8 x 144 121115302207Im Shop suchenPDF S. 3
2.2L, G, GL 8 x 144 1L, RL, G, GL, RGL 8 x 158 321135302077Im Shop suchenPDF S. 3
2.3L, M (Z) 1+321116304022Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3
2.4G, GL 125110302022Im Shop suchenPDF S. 3
2.4G, GL 1G, GL, RGL, RL 325130602032Im Shop suchenPDF S. 3
2.5Buchse 35 x 16 x 12 1+321115302032Im Shop suchenPDF S. 3
2.6Buchse 10 x 7 1+321115302077Im Shop suchenPDF S. 3
2.7Nadelkranz K7 x 10 x 10 TV 1+3460036Im Shop suchenPDF S. 3
2.8Dichtungstülle 1+321115302037Im Shop suchenPDF S. 3
2.9Auskleidung für Luftregler (ohne Bild) 121115302177Im Shop suchenPDF S. 3
2.9Auskleidung für Luftregler (ohne Bild) 1321135302057Im Shop suchenPDF S. 3
2.10Haltegitter (ohne Bild) 121115302187Im Shop suchenPDF S. 3
2.10Haltegitter (ohne Bild) 1321135302047Im Shop suchenPDF S. 3
2.11Klemmscheibe431801Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3

3. Stellantrieb für Ölbrenner

102 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Stellantrieb für Ölbrenner
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
3.1110 V 50 Hz11050000092Im Shop suchenPDF S. 3
3.1110 V 50 Hz110 V 60 Hz11050000102Im Shop suchenPDF S. 3
3.1110 V 50 Hz230 V 50 Hz11050000112Im Shop suchenPDF S. 3
3.1110 V 50 Hz230 V 60 Hz11050000122Im Shop suchenPDF S. 3
3.1110 V 50 Hz110 V 50-60 Hz11050000132Im Shop suchenPDF S. 3
3.1110 V 50 Hz230 V 50-60 Hz11050000142Im Shop suchenPDF S. 3
3.2Abdeckhaube 1055651399Im Shop suchenPDF S. 3
3.3L (M)1Z, L (M)3Z m. LOA 9 x 0,7511176204062Im Shop suchenPDF S. 3
3.4Antriebshebel 1+321116315237Im Shop suchenPDF S. 3
3.5Leiste L,M 121116315057Im Shop suchenPDF S. 3
3.5Leiste L,M 1321136315077Im Shop suchenPDF S. 3
3.6Flachkopfschraube M6 x 4,521116315127Im Shop suchenPDF S. 3
3.31G, GL 230V/50-60Hz 1+315110115042Im Shop suchenPDF S. 4
3.32110 V 50-60 Hz 1+311050000132Im Shop suchenPDF S. 4
3.33230 V 50-60 Hz 1+311050000142Im Shop suchenPDF S. 4
3.34Abdeckhaube 1055/80 ohne Bild651399Im Shop suchenPDF S. 4
3.36Reglerscheibe 1+315110115062Im Shop suchenPDF S. 4
3.37Stahlband gebogen 1+315110115307Im Shop suchenPDF S. 4
3.38Führungsstück 1+321137315147Im Shop suchenPDF S. 4
3.39Befestigungsstück 1+315110115157Im Shop suchenPDF S. 4
3.40Federscheibe 1+3431615Im Shop suchenPDF S. 4
3.41Platte 1+315110115052Im Shop suchenPDF S. 4
3.42Reglerhebel 1+325130315042Im Shop suchenPDF S. 4
3.43Passcheibe 10 x 16 x 1 1+3434005Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
3.44Sicherungsscheibe S5490016Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
3.44Sicherungsscheibe S5S6 (ohne Bild)490003Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
3.44Sicherungsscheibe S5S8490005Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
3.45Sicherungsring A10 x 1 1+3435424Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
3.46Welle 8 x 8 x 105 1+315110115147Im Shop suchenPDF S. 4
3.47G, GL 125110315032Im Shop suchenPDF S. 4
3.47G, GL 1G, GL 325130315032Im Shop suchenPDF S. 4
3.48G, GL 125510315012Im Shop suchenPDF S. 4
3.48G, GL 1G, GL 325130315022Im Shop suchenPDF S. 4
3.49Gewindestange M6 x 168 1+315131615067Im Shop suchenPDF S. 4
3.49Gewindestange M6 x 168 1+3M6 x 75 325130315037Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 4
3.50Gelenkkopf SFEV6 1+3499001Im Shop suchenPDF S. 4
3.51Distanzrohr 6,2 x 8 x 34 1+325110315017Im Shop suchenPDF S. 4
3.51Distanzrohr 6,2 x 8 x 34 1+36,1 x 10 x 4 1+315110115207Im Shop suchenPDF S. 4
3.60G, GL 125110615032Im Shop suchenPDF S. 5
3.60G, GL 1G, GL 325130615012Im Shop suchenPDF S. 5
3.60G, GL 1RGL 325630615012Im Shop suchenPDF S. 5
3.60G, GL 1G, Ausf. Zweigas 125010615032Im Shop suchenPDF S. 5
3.60G, GL 1G, Ausf. ZMI 125110615062Im Shop suchenPDF S. 5
3.60G, GL 1G, Ausf. ZMI 325030615012Im Shop suchenPDF S. 5
3.60G, GL 1RL 321137315012Im Shop suchenPDF S. 5
3.61Stellantrieb Typ SQM10220-240V/50-60 Hz, Laufzeit 42 Sek.651418Im Shop suchenPDF S. 5
3.61Stellantrieb Typ SQM10110V/50-60 Hz, Laufzeit 42 Sek.651417Im Shop suchenPDF S. 5
3.61Stellantrieb Typ SQM10220-240V/50-60 Hz, Laufzeit 20 Sek.651422Im Shop suchenPDF S. 5
3.61Stellantrieb Typ SQM10110V/50-60 Hz, Laufzeit 20 Sek.651423Im Shop suchenPDF S. 5
3.62Abdeckhaube SQM 10651428Im Shop suchenPDF S. 5
3.63Grundplatte RL, G, GL, RGL 315132715387Im Shop suchenPDF S. 5
3.64Nabe G, GL 315132715112Im Shop suchenPDF S. 5
3.65Ölregler RL, RGL 321137315042Im Shop suchenPDF S. 5
3.68G 3/8” x G 1/4” x 20 321137315127Im Shop suchenPDF S. 5
3.69G, GL 1+315132715062Im Shop suchenPDF S. 5
3.70RL, RGL 312136221032Im Shop suchenPDF S. 5
3.71Führungsstück, 18 x 2021137315147Im Shop suchenPDF S. 5
3.72Sicherungsscheibe, 4431601Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5
3.7350 lang12136221787Im Shop suchenPDF S. 5
3.7350 lang55 lang12136221797Im Shop suchenPDF S. 5
3.7350 lang60 lang12136221807Im Shop suchenPDF S. 5
3.7350 lang65 lang12136221817Im Shop suchenPDF S. 5
3.7350 lang75 lang12136221827Im Shop suchenPDF S. 5
3.74Führungswinkel12136221967Im Shop suchenPDF S. 5
3.75Stahlband 16 x 0,8 x212110Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5
3.76Paßscheibe12136221877Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5
3.77Hebel15132715177Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5
3.78Schraubbolzen12146421147Im Shop suchenPDF S. 5
3.79Kupplungstück 1+315132715277Im Shop suchenPDF S. 5

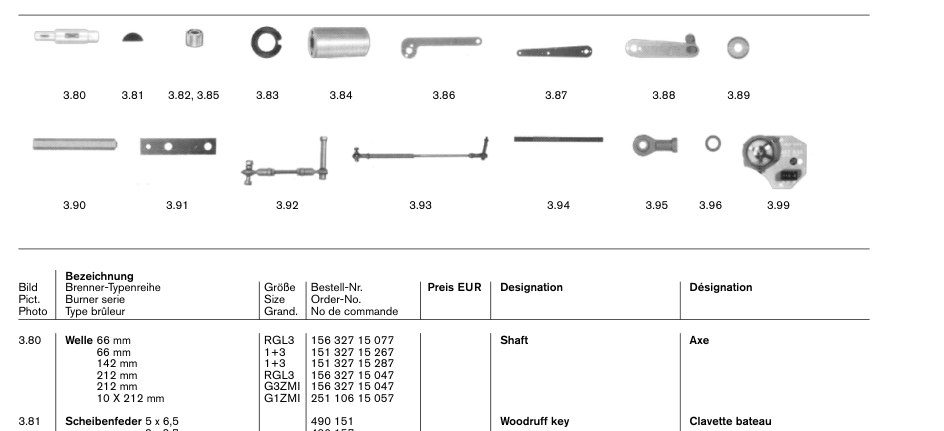

3.80Welle 66 mm RGL315632715077Im Shop suchenPDF S. 6
3.80Welle 66 mm RGL366 mm 1+315132715267Im Shop suchenPDF S. 6
3.80Welle 66 mm RGL3142 mm 1+315132715287Im Shop suchenPDF S. 6
3.80Welle 66 mm RGL3212 mm RGL315632715047Im Shop suchenPDF S. 6
3.80Welle 66 mm RGL3212 mm G3ZMI15632715047Im Shop suchenPDF S. 6
3.80Welle 66 mm RGL310 X 212 mm G1ZMI25110615057Im Shop suchenPDF S. 6
3.81Scheibenfeder 5 x 6,5490151Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6
3.81Scheibenfeder 5 x 6,53 x 3,7490157Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6
3.82Buchse 8 x 612146421127Im Shop suchenPDF S. 6
3.83Gleitlager499089Im Shop suchenPDF S. 6
3.84Lagerbuchse15132715122Im Shop suchenPDF S. 6
3.85Buchse15632715057Im Shop suchenPDF S. 6
3.86127 mm15632715067Im Shop suchenPDF S. 6
3.87165 mm15132715307Im Shop suchenPDF S. 6
3.88Reglerhebel21137315152Im Shop suchenPDF S. 6
3.90Stehbolzen M8 x134151Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6
3.90Stehbolzen M8 xM8 x204156Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6
3.91Leiste15132715337Im Shop suchenPDF S. 6
3.92Regelgestänge Luft G, GL 125110315012Im Shop suchenPDF S. 6
3.92Regelgestänge Luft G, GL 1RL, G, GL, RGL 325130615022Im Shop suchenPDF S. 6
3.93Regelgestänge Gas G, GL 125110315022Im Shop suchenPDF S. 6
3.93Regelgestänge Gas G, GL 1G, GL 325130615032Im Shop suchenPDF S. 6
3.93Regelgestänge Gas G, GL 1RGL, ZMA, ZMI 325630615042Im Shop suchenPDF S. 6
3.94M6 x 7525130315037Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6
3.94M6 x 75M6 x165111Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6
3.95Gelenkkopf SFEV6499001Im Shop suchenPDF S. 6
3.96Distanzrohr 6,2 x 8 x 1425130615037Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6
3.96Distanzrohr 6,2 x 8 x 1412 x 1,5 x 525110615047Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6
3.96Distanzrohr 6,2 x 8 x 146,2 x 8 x 2815132715357Im Shop suchenPDF S. 6
3.97Anschlusskabel 9 x 0,75 x920111Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 6
3.98Anschlusskabel 12 x 0,75 x 830(ohne Bild)15151815062Im Shop suchenPDF S. 6
3.99ASZ8 220 Ohm651434Im Shop suchenPDF S. 6
3.99ASZ8 220 OhmASZ12 1000 Ohm651435Im Shop suchenPDF S. 6

4. Brennermotor

12 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Brennermotor
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
4.1EC90/50-2 220-240V 50Hz220V 60Hz 111115307600Im Shop suchenPDF S. 7
4.1EC90/50-2 220-240V 50Hz220-240V 3+M111135307600Im Shop suchenPDF S. 7
4.1EC90/50-2 220-240V 50HzW-D90/90-2/0K5 220-240/380-415V 125111307110Im Shop suchenPDF S. 7
4.1EC90/50-2 220-240V 50HzW-D90/90-2/1K0 220-240/380-415V 325131307210Im Shop suchenPDF S. 7
4.2Scheibenfeder 5 x 6,5 1+3490151Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7
4.316μ F zu Motor EC90/50-2 121016322212Im Shop suchenPDF S. 7
4.316μ F zu Motor EC90/50-2 125μ F zu Motor EC90/90-2 321016322192Im Shop suchenPDF S. 7
4.4Zwischenring 121115301377Im Shop suchenPDF S. 7
4.4Zwischenring 1321135301277Im Shop suchenPDF S. 7
4.5Ventilatorflügel für D 90/EC90 1+321510407017Im Shop suchenPDF S. 7
4.6Lüfterhaube für D 90/EC90 1+321510407057Im Shop suchenPDF S. 7
4.7Kabelverschraubung M20 x 1,5 1+3730602Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7

5. Gebläse

4 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF

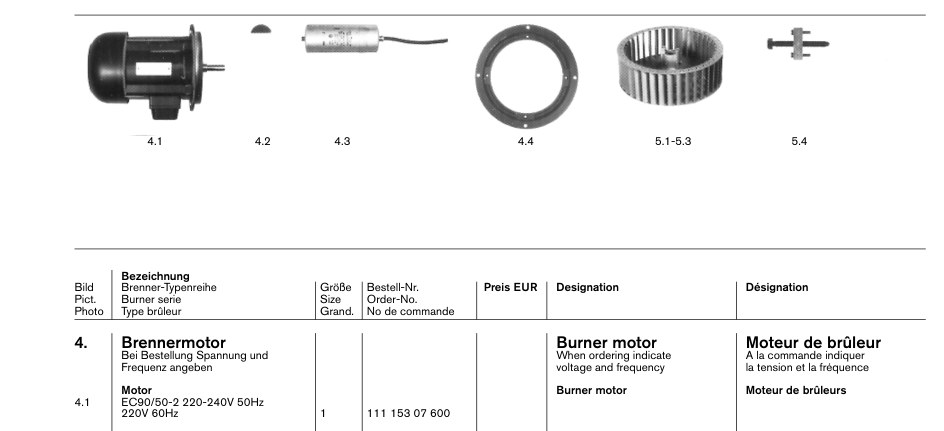

Gebläse
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
5.1TLR-S 188 x 62, S1 50-60 Hz 121115308061Im Shop suchenPDF S. 7
5.2TLR-S 217 x 92, S1 50 Hz 321135308071Im Shop suchenPDF S. 7
5.3TLR 200 x 92, S1 rot (60 Hz) 321135308081Im Shop suchenPDF S. 7
5.4Abziehvorrichtung für Gebläserad11111100012Im Shop suchenPDF S. 7

6. Pumpen

46 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF

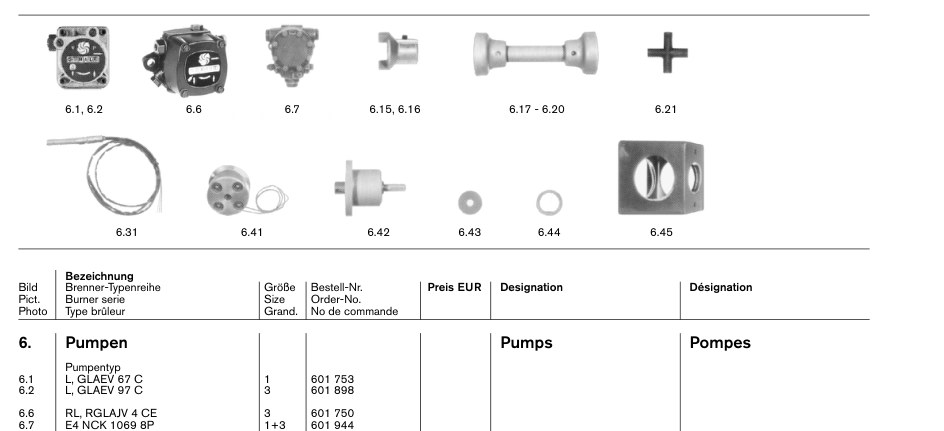

Pumpen
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
6.1L, GLAEV 67 C 1601753Im Shop suchenPDF S. 8
6.2L, GLAEV 97 C 3601898Im Shop suchenPDF S. 8
6.6RL, RGLAJV 4 CE 3601750Im Shop suchenPDF S. 8
6.7E4 NCK 1069 8P 1+3601944Im Shop suchenPDF S. 8
6.8AE67 / AE 9721116306052Im Shop suchenPDF S. 8
6.8AE67 / AE 97AJ 411127306022Im Shop suchenPDF S. 8
6.9E421215306022Im Shop suchenPDF S. 8
6.11Sieb-N und Deckeldichtung Filter-NSet für E-Pume (ohne Bild) E4601955Im Shop suchenPDF S. 8
6.13Filtersatz Nr. 1 AEV 67, AT601107Im Shop suchenPDF S. 8
6.13Filtersatz Nr. 1 AEV 67, ATNr. 2 AEV 97601102Im Shop suchenPDF S. 8
6.13Filtersatz Nr. 1 AEV 67, ATNr. 3 AJV 4601103Im Shop suchenPDF S. 8
6.15L, GL 1+311115109022Im Shop suchenPDF S. 8
6.15L, GL 1+3M 111101109022Im Shop suchenPDF S. 8
6.16M, RL, RGL 311101109022Im Shop suchenPDF S. 8
6.17M 129 mm 121215309022Im Shop suchenPDF S. 8
6.18RL, M, RGL, GL mit WMK 141 mm 321136309032Im Shop suchenPDF S. 8
6.19L, GL 162 mm 121115309032Im Shop suchenPDF S. 8
6.20L, GL 173 mm 321136309042Im Shop suchenPDF S. 8
6.20L, GL 173 mm 3GL mit WMK 125 mm 121136309022Im Shop suchenPDF S. 8
6.21Kupplungskreuz CouplingL, M, RL, GL, RGL 1+311115109017Im Shop suchenPDF S. 8
6.22Wellendichtung für Pumpe ShaftAEV601764Im Shop suchenPDF S. 8
6.22Wellendichtung für Pumpe ShaftAJV601765Im Shop suchenPDF S. 8
6.22Wellendichtung für Pumpe ShaftE4601059Im Shop suchenPDF S. 8
6.31Heizpatrone 110V/80W794284Im Shop suchenPDF S. 8
6.31Heizpatrone 110V/80W230V/88W794290Im Shop suchenPDF S. 8
6.32Zwischenstutzen M16 x 1,5 x 25730900Im Shop suchenPDF S. 8
6.41WMK 10 230 V21811409052Im Shop suchenPDF S. 8
6.41WMK 10 230 VWMK 10 110 V21811409062Im Shop suchenPDF S. 8
6.42Lagerflansch25630609012Im Shop suchenPDF S. 8
6.43Haltescheibe15510109037Im Shop suchenPDF S. 8
6.44Distanzscheibe15510109047Im Shop suchenPDF S. 8
6.45Pumpenflansch25630606017Im Shop suchenPDF S. 8
6.46Verschlussstopfen für Pumpenflansch25630606027Im Shop suchenPDF S. 8
6.47Steckerkabel mit Gleichrichter25010109022Im Shop suchenPDF S. 8
6.51L, RL, GL, RGL 8 1000 3/8” 1+3491011Im Shop suchenPDF S. 9
6.51L, RL, GL, RGL 8 1000 3/8” 1+38 1300 3/8” 1+3491050Im Shop suchenPDF S. 9
6.528 500 3/8”491115Im Shop suchenPDF S. 9
6.528 500 3/8”8 700 3/8”491116Im Shop suchenPDF S. 9
6.528 500 3/8”8 800 3/8”491117Im Shop suchenPDF S. 9
6.528 500 3/8”8 1000 3/8”491107Im Shop suchenPDF S. 9
6.5312 500 1/2”491118Im Shop suchenPDF S. 9
6.5312 500 1/2”12 700 1/2”491119Im Shop suchenPDF S. 9
6.5312 500 1/2”12 800 1/2”491120Im Shop suchenPDF S. 9
6.5312 500 1/2”12 1000 1/2”491093Im Shop suchenPDF S. 9
6.5312 500 1/2”12 1300 1/2”491094Im Shop suchenPDF S. 9
6.54EinschraubstutzenG 1/2 x G 1/2 x 37, DN 1311151200037Im Shop suchenPDF S. 9

7. Magnetventile für Öl

90 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF

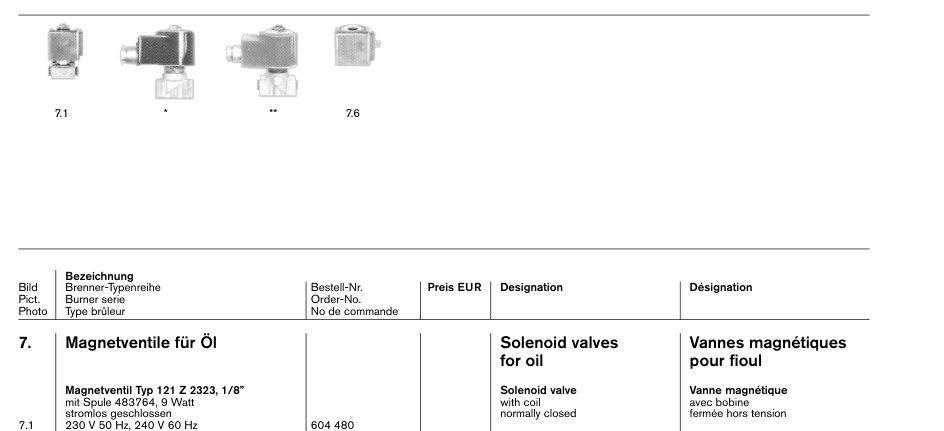

Magnetventile für Öl
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
7.1230 V 50 Hz, 240 V 60 Hz604480Im Shop suchenPDF S. 10
7.1230 V 50 Hz, 240 V 60 Hz110 V/50 Hz, 115 V/60 Hz604481Im Shop suchenPDF S. 10
7.1230 V 50 Hz, 240 V 60 Hz220V60Hz604482Im Shop suchenPDF S. 10
7.1230 V 50 Hz, 240 V 60 Hz240V50Hz604480Im Shop suchenPDF S. 10
7.255 V/60Hz*604611Im Shop suchenPDF S. 10
7.255 V/60Hz*58 V/50 Hz*, 60 V/60 Hz*604601Im Shop suchenPDF S. 10
7.255 V/60Hz*110 V/60Hz*604612Im Shop suchenPDF S. 10
7.255 V/60Hz*115 V/50 Hz*, 120 V/60 Hz*604602Im Shop suchenPDF S. 10
7.255 V/60Hz*220 V/60Hz*604613Im Shop suchenPDF S. 10
7.255 V/60Hz*230 V/50 Hz*, 240 V/60 Hz*604603Im Shop suchenPDF S. 10
7.255 V/60Hz*55 V/60Hz**604614Im Shop suchenPDF S. 10
7.255 V/60Hz*58 V/50 Hz**, 60 V/60 Hz**604604Im Shop suchenPDF S. 10
7.255 V/60Hz*110 V/60Hz**604615Im Shop suchenPDF S. 10
7.255 V/60Hz*115 V/50 Hz**,120 V/60 Hz**604605Im Shop suchenPDF S. 10
7.255 V/60Hz*220 V/60Hz**604616Im Shop suchenPDF S. 10
7.255 V/60Hz*230 V/50 Hz**,240 V/60 Hz**604606Im Shop suchenPDF S. 10
7.255 V/60Hz*120 V/50 Hz*604609Im Shop suchenPDF S. 10
7.255 V/60Hz*120 V/50 Hz*604607Im Shop suchenPDF S. 10
7.255 V/60Hz*240 V50 Hz*604608Im Shop suchenPDF S. 10
7.255 V/60Hz*240 V50 Hz**604610Im Shop suchenPDF S. 10
7.3110 V/60Hz*604676Im Shop suchenPDF S. 10
7.3110 V/60Hz*115 V/50 Hz*, 120V/60 Hz*604597Im Shop suchenPDF S. 10
7.3110 V/60Hz*220 V/60Hz*604677Im Shop suchenPDF S. 10
7.3110 V/60Hz*230 V/50 Hz*, 240V/60 Hz*604598Im Shop suchenPDF S. 10
7.3110 V/60Hz*110 V/60Hz**604678Im Shop suchenPDF S. 10
7.3110 V/60Hz*115 V/50 Hz**,120V/60 Hz**604599Im Shop suchenPDF S. 10
7.3110 V/60Hz*220 V/60Hz**604679Im Shop suchenPDF S. 10
7.3110 V/60Hz*230 V/50 Hz**,240V/60 Hz**604600Im Shop suchenPDF S. 10
7.3110 V/60Hz*240 V/50 Hz*604568Im Shop suchenPDF S. 10
7.3110 V/60Hz*240 V/50 Hz**604570Im Shop suchenPDF S. 10
7.455 V/60Hz*604630Im Shop suchenPDF S. 10
7.455 V/60Hz*58 V/50 Hz*, 60V/60 Hz*604512Im Shop suchenPDF S. 10
7.455 V/60Hz*110 V/60Hz*604631Im Shop suchenPDF S. 10
7.455 V/60Hz*115 V/50 Hz*, 120V/60 Hz*604513Im Shop suchenPDF S. 10
7.455 V/60Hz*220 V/60Hz*604632Im Shop suchenPDF S. 10
7.455 V/60Hz*230 V/50 Hz*, 240V/60 Hz*604514Im Shop suchenPDF S. 10
7.455 V/60Hz*120 V/50 Hz*604571Im Shop suchenPDF S. 10
7.455 V/60Hz*240 V/50 Hz*604572Im Shop suchenPDF S. 10
7.555 V/60Hz**604633Im Shop suchenPDF S. 10
7.555 V/60Hz**58 V/50 Hz**, 60V/60 Hz**604515Im Shop suchenPDF S. 10
7.555 V/60Hz**110 V/60Hz**604634Im Shop suchenPDF S. 10
7.555 V/60Hz**115 V/50 Hz**,120V/60 Hz**604516Im Shop suchenPDF S. 10
7.555 V/60Hz**220 V/60Hz**604635Im Shop suchenPDF S. 10
7.555 V/60Hz**230 V/50 Hz**, 240V/60 Hz**604517Im Shop suchenPDF S. 10
7.555 V/60Hz**120 V/50 Hz**604573Im Shop suchenPDF S. 10
7.6Typ 483764, 9 Watt110V/50 Hz, 115V/60 Hz604452Im Shop suchenPDF S. 10
7.6Typ 483764, 9 Watt230 V 50 Hz, 240 V 60 Hz604453Im Shop suchenPDF S. 10
7.6Typ 483764, 9 Watt240V/50Hz604453Im Shop suchenPDF S. 10
7.6Typ 483764, 9 Watt220V/60Hz604471Im Shop suchenPDF S. 10
7.7Typ483824Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
7.7Typ55V/60 Hz604620Im Shop suchenPDF S. 11
7.7Typ58V/50 Hz, 60V/60 Hz604551Im Shop suchenPDF S. 11
7.7Typ110V/60Hz604621Im Shop suchenPDF S. 11
7.7Typ115V/50 Hz, 120 V/60 Hz604552Im Shop suchenPDF S. 11
7.7Typ220V/60Hz604622Im Shop suchenPDF S. 11
7.7Typ230V/50 Hz, 240 V/60 Hz604553Im Shop suchenPDF S. 11
7.7Typ120V/50 Hz604593Im Shop suchenPDF S. 11
7.7Typ240V/50 Hz604594Im Shop suchenPDF S. 11
7.8Typ483541Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
7.8Typ55V/60Hz604638Im Shop suchenPDF S. 11
7.8Typ20 Watt 58V/50 Hz, 60V/60 Hz604554Im Shop suchenPDF S. 11
7.8Typ110V/60Hz604639Im Shop suchenPDF S. 11
7.8Typ115V/50 Hz, 120 V/60 Hz604555Im Shop suchenPDF S. 11
7.8Typ220V/60Hz604640Im Shop suchenPDF S. 11
7.8Typ230V/50 Hz, 240 V/60 Hz604556Im Shop suchenPDF S. 11
7.8Typ120V/50 Hz604595Im Shop suchenPDF S. 11
7.9Anschlusskabel mit Steckerfür Magnetventil 121 Z2323, 850 mm716535Im Shop suchenPDF S. 11
7.11121 K2423 u. 122 K9321 2 x 1 x765112Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
7.12121 K6220 2 x 0,75 x975111Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
7.13M1Z21216313032Im Shop suchenPDF S. 11
7.14M311256413012Im Shop suchenPDF S. 11
7.15Thermometer 0-160°C642011Im Shop suchenPDF S. 11
7.16EinschraubstutzenM 10 x 1 x G 1/8” x 6221215313077Im Shop suchenPDF S. 11
7.16EinschraubstutzenM 10 x 1 x G 1/8” x102212Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
7.16EinschraubstutzenM 12 x 1 x G 1/8” x 6221216313067Im Shop suchenPDF S. 11
7.16EinschraubstutzenM 14 x 1,5 x M 20 x 1,521215313067Im Shop suchenPDF S. 11
7.17Verschraubung XGE 3/8”452277Im Shop suchenPDF S. 11
7.18Gehäuse SWVE08-LLR452620Im Shop suchenPDF S. 11
7.19Dichtring A10 x 13,5 x 1440027Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
7.20Bundschraube R 1/8” (ohne Bild)11157413097Im Shop suchenPDF S. 11
7.21Dichtring CU10, x 14 x 1,5440034Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
7.21Dichtring CU13,5 x 17 x 1,5440010Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
7.21Dichtring CU16, x 20 x 1,5440048Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
7.21Dichtring CU17, x 21 x 1,5440003Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
7.21Dichtring CU10 x 13,5 x 1,5440027Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
7.22Anschlussteile-Verteilerstück (ohne Bild)M1Z21216313052Im Shop suchenPDF S. 11
7.22Anschlussteile-Verteilerstück (ohne Bild)M321236413032Im Shop suchenPDF S. 11
7.23Heizpatrone 230V, 22 Watt komplett11238113042Im Shop suchenPDF S. 11
7.24Heizpatrone 230V, 22 Watt794281Im Shop suchenPDF S. 11
7.25Druckwächter Typ DSB 146 F931 1 - 10 bar21000013070Im Shop suchenPDF S. 11

8. Magnetventile für Gas

32 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF

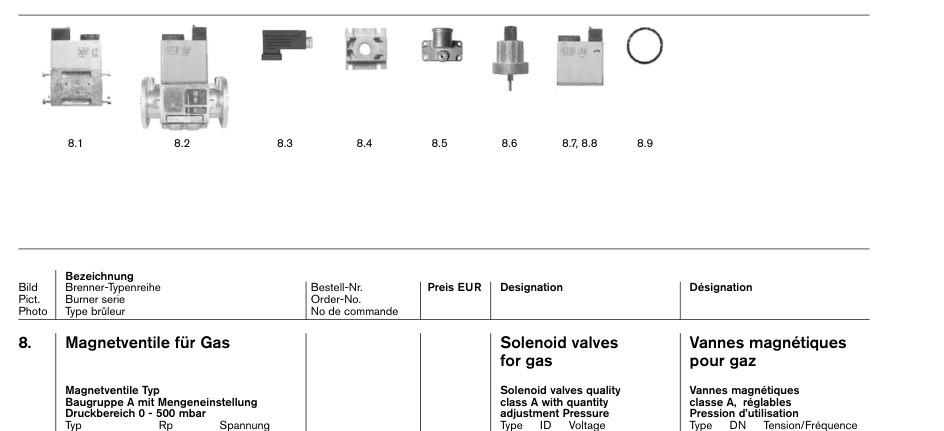

Magnetventile für Gas
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
8.1DMV-D 507/11 1/2-3/4 230V605204Im Shop suchenPDF S. 12
8.1DMV-D 507/11 1/2-3/4 230VDMV-D 512/11 1 230V605206Im Shop suchenPDF S. 12
8.1DMV-D 507/11 1/2-3/4 230VDMV-D 520/11 1 1/2-2 230V605208Im Shop suchenPDF S. 12
8.2DMV-D 5065/11, eco DN65 230V625100Im Shop suchenPDF S. 12
8.2DMV-D 5065/11, eco DN65 230VDMV-D 5080/11, eco DN80 230V625104Im Shop suchenPDF S. 12
8.2DMV-D 5065/11, eco DN65 230VDMV-D 5100/11, eco DN100230Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.3Stecker PlugTyp A 4-polig Ventil DMV/W-MF o. Bund716652Im Shop suchenPDF S. 12
8.4FlanschRp 3/4” für DMV507605Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.4FlanschRp 1 für DMV507605Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.4FlanschRp 1” für DMV512605Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.4FlanschRp 1 1/2 für DMV520605Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.4FlanschRp 2 für DMV520605Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.5Zündgasflansch für DMV507 - DMV520605Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.6HydraulikbremseSet für DMV 507/11605237Im Shop suchenPDF S. 12
8.6HydraulikbremseDMV 5040/11605238Im Shop suchenPDF S. 12
8.6HydraulikbremseDMV 5100/11605239Im Shop suchenPDF S. 12
8.7DMV-D 507/11 1111 220-240V605941Im Shop suchenPDF S. 12
8.7DMV-D 507/11 1111 220-240VDMV-D 512/11 1211 20-240V605942Im Shop suchenPDF S. 12
8.7DMV-D 507/11 1111 220-240VDMV-D 520/11 1212 220-240V605943Im Shop suchenPDF S. 12
8.8DMV525/12 (bis 06/2010) 220-240V625022Im Shop suchenPDF S. 12
8.8DMV525/12 (bis 06/2010) 220-240VDMV525/12 (Ab 07/2010) 220-240V625038Im Shop suchenPDF S. 12
8.8DMV525/12 (bis 06/2010) 220-240VDMV-D 5080/11, eco 1511/2P 220-240V625024Im Shop suchenPDF S. 12
8.8DMV525/12 (bis 06/2010) 220-240VDMV-D 5100/11, eco 1611/2P 220-240V625026Im Shop suchenPDF S. 12
8.9O-Ring Ignition10,5 x 2,25 Zündgasflansch DMV 507, 512,520445Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.9O-Ring Ignition27 x 1,5 Zündgasflansch DMV 5065 - 5100445517Im Shop suchenPDF S. 12
8.9O-Ring Ignition57 x 3 Anschlussflansch DMV507445Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.9O-Ring Ignition75 x 3,5 Anschlussflansch DMV 512,520445Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.10Verschlussschraube flach G1/8 mit O-Ring409040Im Shop suchenPDF S. 12
8.11Leiterplatte (ohne Bild) (withoutDMV507605Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.11Leiterplatte (ohne Bild) (withoutDMV 512 +520605Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.11Leiterplatte (ohne Bild) (withoutDMV-D../11 eco, /12 220240605Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 12
8.12Endschalter K01605429Im Shop suchenPDF S. 12

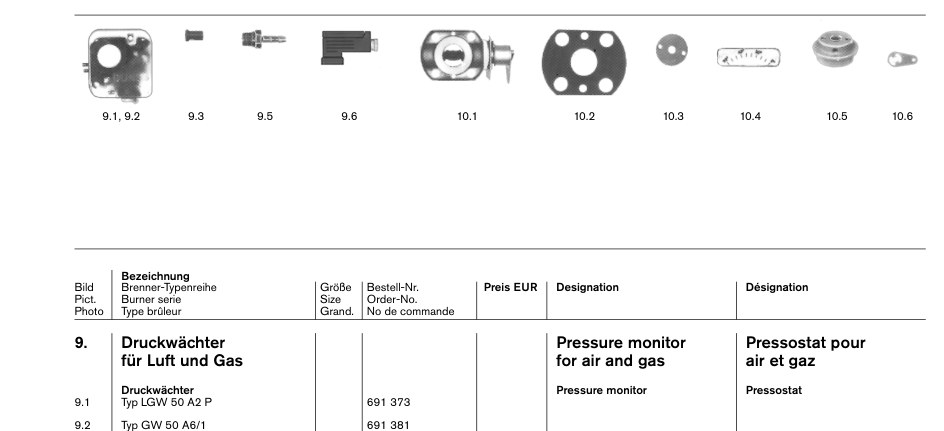

9. Druckwächter

12 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Druckwächter
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
9.1Typ LGW 50 A2 P691373Im Shop suchenPDF S. 13
9.2Typ GW 50 A6/1691381Im Shop suchenPDF S. 13
9.2Typ GW 50 A6/1Typ GW 150 A6/1691382Im Shop suchenPDF S. 13
9.2Typ GW 50 A6/1Typ GW 500 A6/1691383Im Shop suchenPDF S. 13
9.2Typ GW 50 A6/1Typ GW 50 A5/1691378Im Shop suchenPDF S. 13
9.2Typ GW 50 A6/1Typ GW 150 A5/1691379Im Shop suchenPDF S. 13
9.2Typ GW 50 A6/1Typ GW 500 A5/1691380Im Shop suchenPDF S. 13
9.3Kappe für LGW446011Im Shop suchenPDF S. 13
9.4Anschlusskabel 3 x 0,75 x 100025110324012Im Shop suchenPDF S. 13
9.5Einschraubstutzen Luft25110324017Im Shop suchenPDF S. 13
9.6Stecker Typ A 4-polig GW m. Bund716653Im Shop suchenPDF S. 13
9.7O-Ring 10,5 x 2,25für GW...445512Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 13

10. Gasdrossel

12 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Gasdrossel
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
10.1G,GL 25 115110125060Im Shop suchenPDF S. 13
10.1G,GL 25 1G,GL,RGL 40 315132725060Im Shop suchenPDF S. 13
10.1G,GL 25 1G,GL,RGL 40/25 315132725070Im Shop suchenPDF S. 13
10.1G,GL 25 1G, Ausf. ZMI25 115110125070Im Shop suchenPDF S. 13
10.1G,GL 25 1G, Ausf. ZMI40 315132725080Im Shop suchenPDF S. 13
10.2G,GL,RGL 115 x 35 x 2 25 115110100057Im Shop suchenPDF S. 13
10.2G,GL,RGL 115 x 35 x 2 25 1G,GL,RGL 150 x 45 x 2 40 315132700127Im Shop suchenPDF S. 13
10.3Abschlussdeckel 1+315190725057Im Shop suchenPDF S. 13
10.4Skala 1+315190725067Im Shop suchenPDF S. 13
10.5Antriebsnabe 1+315110125042Im Shop suchenPDF S. 13
10.6Verstellhebel 1+316120825307Im Shop suchenPDF S. 13
10.7Drehfeder 0,8 x 10 1+315110125087Im Shop suchenPDF S. 13

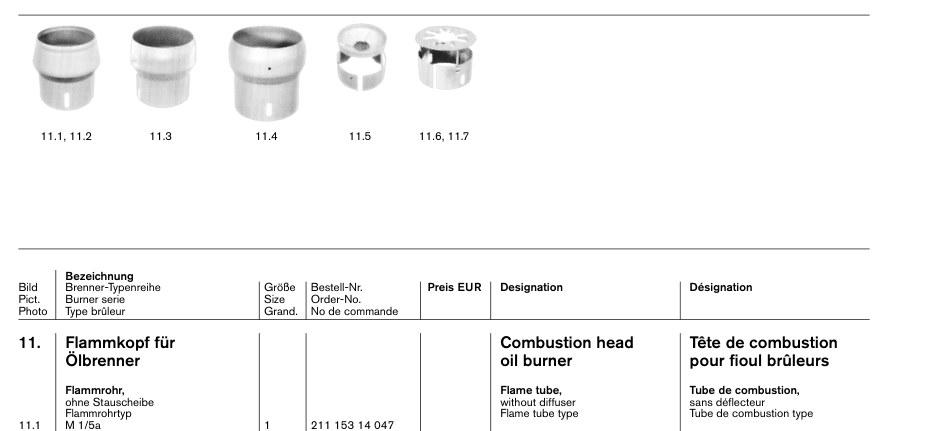

11. Flammkopf für

31 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Flammkopf für
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
11.1M 1/5a 121115314047Im Shop suchenPDF S. 14
11.2H1 M 1/5a 121015314027Im Shop suchenPDF S. 14
11.3H1 M 2/1a 311121114237Im Shop suchenPDF S. 14
11.4H1 M 5/2a 311151214167Im Shop suchenPDF S. 14
11.5M 1/5a 100K x 33 121115314032Im Shop suchenPDF S. 14
11.5M 1/5a 100K x 33 1M 1/5a 105K x 33 121115314042Im Shop suchenPDF S. 14
11.5M 1/5a 100K x 33 1M 1/5a 100x36 1T21119314012Im Shop suchenPDF S. 14
11.5M 1/5a 100K x 33 1M1/5a 105x36 1T21119314022Im Shop suchenPDF S. 14
11.6M 2/1a 116 x 40 311121114102Im Shop suchenPDF S. 14
11.7M 5/2a 116 x 40 311151214132Im Shop suchenPDF S. 14
11.21L (Z)110100Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.21L (Z)L (Z)110200Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.21L (Z)L (Z)110300Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.22L (Z)120100Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.22L (Z)L (Z)140100Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.23L (Z)120200Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.23L (Z)L (Z)140200Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.24RL (M2)120100Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.24RL (M2)RL (M5)140100Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.25RL (M2)120200Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.25RL (M2)RL (M5)140200Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.26M (Z)110100Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.27M (Z)110200Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.28M (Z)120100Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.28M (Z)M (Z)140100Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.29M (Z)120200Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.29M (Z)M (Z)140200Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 15
11.30M1/5a 100K x 33 121015314012Im Shop suchenPDF S. 15
11.30M1/5a 100K x 33 1M1/5a 105K x 33 121015314022Im Shop suchenPDF S. 15
11.30M1/5a 100K x 33 1M2/1a 116 x 40 311121183012Im Shop suchenPDF S. 15
11.30M1/5a 100K x 33 1M5/2a 116 x 40 321000019052Im Shop suchenPDF S. 15

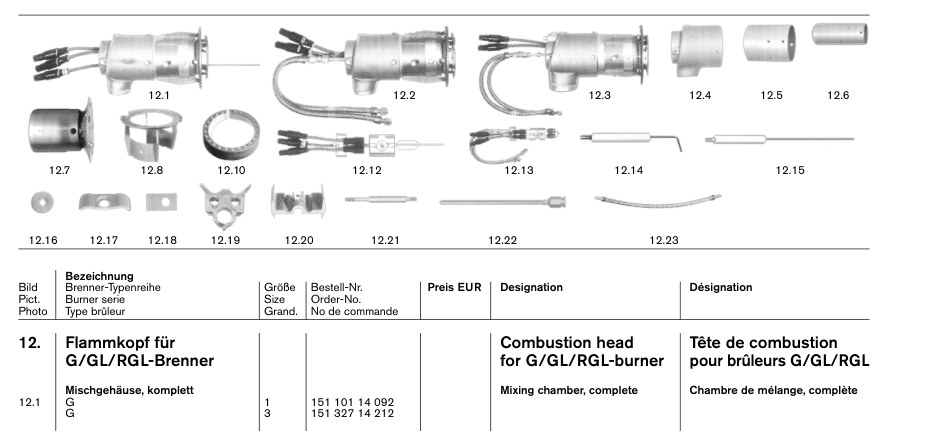

12. Flammkopf für

81 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Flammkopf für
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
12.1G 115110114092Im Shop suchenPDF S. 16
12.1G 1G 315132714212Im Shop suchenPDF S. 16
12.2GL 115510314032Im Shop suchenPDF S. 16
12.2GL 1GL 315532714112Im Shop suchenPDF S. 16
12.3RGL 315632714012Im Shop suchenPDF S. 16
12.4G,GL 115110114177Im Shop suchenPDF S. 16
12.4G,GL 1G,GL,RGL 315132714527Im Shop suchenPDF S. 16
12.5G,GL 80 x 95 115110114317Im Shop suchenPDF S. 16
12.5G,GL 80 x 95 1G,GL, RGL 90 x 105 315132714727Im Shop suchenPDF S. 16
12.6G,GL 60 x 155 115110114207Im Shop suchenPDF S. 16
12.6G,GL 60 x 155 1G,GL,RGL 60 x 180 315132714627Im Shop suchenPDF S. 16
12.7G,GL 95K x 40 115110114132Im Shop suchenPDF S. 16
12.7G,GL 95K x 40 1G-LN 105 x 36 125110314057Im Shop suchenPDF S. 16
12.7G,GL 95K x 40 1G,GL,RGL 100K x 40 315132714262Im Shop suchenPDF S. 16
12.7G,GL 95K x 40 1G-LN 120 x 41 325130314067Im Shop suchenPDF S. 16
12.8G,GL 115 x 80 115110114052Im Shop suchenPDF S. 16
12.8G,GL 115 x 80 1G,GL,RGL 133 x 90 315132714162Im Shop suchenPDF S. 16
12.81Düseneinsatz (ohne Bild) 45 x 12 125110314067Im Shop suchenPDF S. 16
12.81Düseneinsatz (ohne Bild) 45 x 12 155,8 x 12 325130314097Im Shop suchenPDF S. 16
12.9Düsenstern (ohne Bild) 76 x 0,8 x 40 115110114307Im Shop suchenPDF S. 16
12.9Düsenstern (ohne Bild) 76 x 0,8 x 40 186 x 0,8 x 40 315132714717Im Shop suchenPDF S. 16
12.10Düsenring15132714687Im Shop suchenPDF S. 16
12.11Elektrodenhalter, komplett ElectrodeG 115110114032Im Shop suchenPDF S. 16
12.11Elektrodenhalter, komplett ElectrodeG 315132714222Im Shop suchenPDF S. 16
12.12Düsenkopf, komplett NozzleGL 115510314042Im Shop suchenPDF S. 16
12.12Düsenkopf, komplett NozzleGL 315532714122Im Shop suchenPDF S. 16
12.13RGL 315632714022Im Shop suchenPDF S. 16
12.14Zündelektroden IgnitionG, RGL 1+315132714337Im Shop suchenPDF S. 16
12.14Zündelektroden IgnitionGL links 1+315132714337Im Shop suchenPDF S. 16
12.14Zündelektroden Ignitionrechts 1+315532714207Im Shop suchenPDF S. 16
12.14Zündelektroden IgnitionG-LN 1+313210114037Im Shop suchenPDF S. 16
12.15Fühlerelektrode Länge mm SensorG 85/150 1+315132714347Im Shop suchenPDF S. 16
12.15Fühlerelektrode Länge mm SensorG-LN 1+323210014207Im Shop suchenPDF S. 16
12.16Scheibe (Elektrodenhalter) G,GL 1+315132714367Im Shop suchenPDF S. 16
12.17Bügel GL 1+315510314047Im Shop suchenPDF S. 16
12.18G 1+315132714377Im Shop suchenPDF S. 16
12.18G 1+3G-LN 1+325130314087Im Shop suchenPDF S. 16
12.19Elektrodenhalter G/GL 1+325110314017Im Shop suchenPDF S. 16
12.20Haltering G,GL,RGL 1+315110114257Im Shop suchenPDF S. 16
12.21Stehbolzen M 6 Länge mm ThreadedG 88 115110114267Im Shop suchenPDF S. 16
12.21Stehbolzen M 6 Länge mm ThreadedG 122 315132714677Im Shop suchenPDF S. 16
12.22Düsenkopf GL 1+315510314052Im Shop suchenPDF S. 16
12.23Druckschlauch DN 6 x 355 1+311155200642Im Shop suchenPDF S. 16
12.26Zündrohr, G,GL,RGL 315132714587Im Shop suchenPDF S. 17
12.27VerschlussstopfenG,GL,RGL 315132714547Im Shop suchenPDF S. 17
12.28ZündkopfG,GL,RGL 315132714202Im Shop suchenPDF S. 17
12.29Zündkabel (ohne Bild)G,GL 400 mm lang 121710411052Im Shop suchenPDF S. 17
12.29Zündkabel (ohne Bild)G,GL,RGL 400 mm lang 321710411052Im Shop suchenPDF S. 17
12.30FixierbolzenG,GL 115110114327Im Shop suchenPDF S. 17
12.30FixierbolzenG,GL,RGL 315132714737Im Shop suchenPDF S. 17
12.31Flammrohr, ohne StauscheibeG,GL,RGL 160 G3/1a 315132714397Im Shop suchenPDF S. 17
12.31Flammrohr, ohne StauscheibeG-LN 125110314272Im Shop suchenPDF S. 17
12.31Flammrohr, ohne StauscheibeG-LN 325130314062Im Shop suchenPDF S. 17
12.32Flammrohr, ohne StauscheibeG,GL 130 H1G1/2a 115110114247Im Shop suchenPDF S. 17
12.32Flammrohr, ohne StauscheibeG,GL,RGL 160 H1G3/1a 315132714657Im Shop suchenPDF S. 17
12.33Ionisationskabel 200 mm 121710514562Im Shop suchenPDF S. 17
12.33Ionisationskabel 200 mm 1300 mm 321710514572Im Shop suchenPDF S. 17
12.33Ionisationskabel 200 mm 1300 mm 1+3LN21710514502Im Shop suchenPDF S. 17
12.51G 100 115000123012Im Shop suchenPDF S. 17
12.51G 100 1G 315000107022Im Shop suchenPDF S. 17
12.52GL 115000125012Im Shop suchenPDF S. 17
12.52GL 1GL 315000112022Im Shop suchenPDF S. 17
12.52GL 1RGL 315000629022Im Shop suchenPDF S. 17
12.53G 200 115000124012Im Shop suchenPDF S. 17
12.53G 200 1G 315000108022Im Shop suchenPDF S. 17
12.54GL 115000126012Im Shop suchenPDF S. 17
12.54GL 1GL 315000113022Im Shop suchenPDF S. 17
12.54GL 1RGL 315000630022Im Shop suchenPDF S. 17
12.55G 300 115000234012Im Shop suchenPDF S. 17
12.55G 300 1G 315000236022Im Shop suchenPDF S. 17
12.56GL 115000235012Im Shop suchenPDF S. 17
12.56GL 1GL 315000237022Im Shop suchenPDF S. 17
12.56GL 1RGL 315000631022Im Shop suchenPDF S. 17
12.57VerlängerungsrohrG, GL 100 125010314017Im Shop suchenPDF S. 17
12.57VerlängerungsrohrG, GL, RGL 325030314107Im Shop suchenPDF S. 17
12.57VerlängerungsrohrG, GL 200 125010314027Im Shop suchenPDF S. 17
12.57VerlängerungsrohrG, GL, RGL 325030314117Im Shop suchenPDF S. 17
12.57VerlängerungsrohrG, GL 300 125010314012Im Shop suchenPDF S. 17
12.57VerlängerungsrohrG, GL, RGL 325030314127Im Shop suchenPDF S. 17
12.58540 für Verlängerung bis 300 mm 1+325110314082Im Shop suchenPDF S. 17
12.58540 für Verlängerung bis 300 mm 1+3600 für Verlängerung bis 300 mm 1+3 LN21710514532Im Shop suchenPDF S. 17

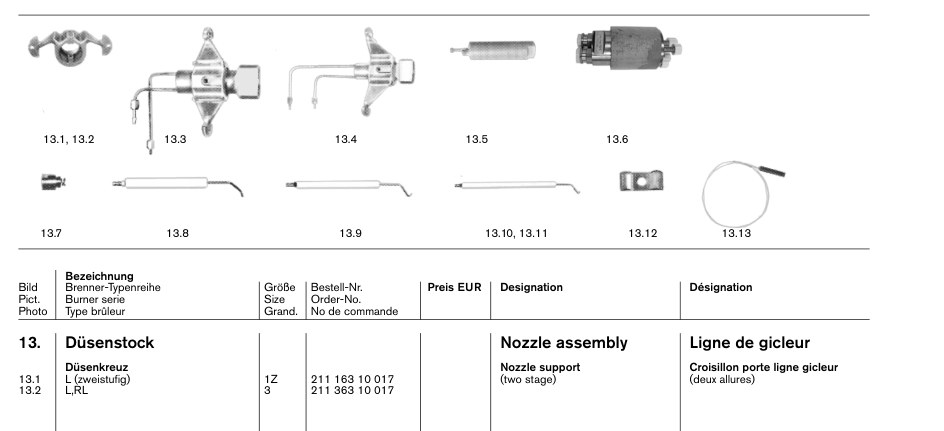

13. Düsenstock

20 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Düsenstock
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
13.1L (zweistufig) 1Z21116310017Im Shop suchenPDF S. 18
13.2L,RL 321136310017Im Shop suchenPDF S. 18
13.3L (zweistufig) mit Zündelektroden 1Z21115310022Im Shop suchenPDF S. 18
13.3L (zweistufig) mit Zündelektroden 1ZL (dreistufig) mit Zündelektroden 1T21119310022Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 18
13.4L (zweistufig) mit Zündelektroden 3Z21136310012Im Shop suchenPDF S. 18
13.4L (zweistufig) mit Zündelektroden 3ZL (dreistufig) mit Zündelektroden 3T21039310012Im Shop suchenPDF S. 18
13.5RL 311127310012Im Shop suchenPDF S. 18
13.6M (zweistufig) 1+3Z21216310012Im Shop suchenPDF S. 18
13.7Düsenabschluss, 2,5 bar NozzleMonarch Düse 1+311226110162Im Shop suchenPDF S. 18
13.7Düsenabschluss, 2,5 bar NozzleSteinen Düse 1+311226110172Im Shop suchenPDF S. 18
13.8L (Z + T) links 1+321116310117Im Shop suchenPDF S. 18
13.8L (Z + T) links 1+3rechts 1+321116310127Im Shop suchenPDF S. 18
13.9RL links 312136410067Im Shop suchenPDF S. 18
13.9RL links 3rechts 312136410077Im Shop suchenPDF S. 18
13.10M (zweistufig) links 121216310297Im Shop suchenPDF S. 18
13.10M (zweistufig) links 1321216310207Im Shop suchenPDF S. 18
13.11rechts 121216310307Im Shop suchenPDF S. 18
13.11rechts 1321216310217Im Shop suchenPDF S. 18
13.12für Zündelektroden11101110127Im Shop suchenPDF S. 18
13.13Heizpatrone 230V, 44 Watt M1+311256410112Im Shop suchenPDF S. 18

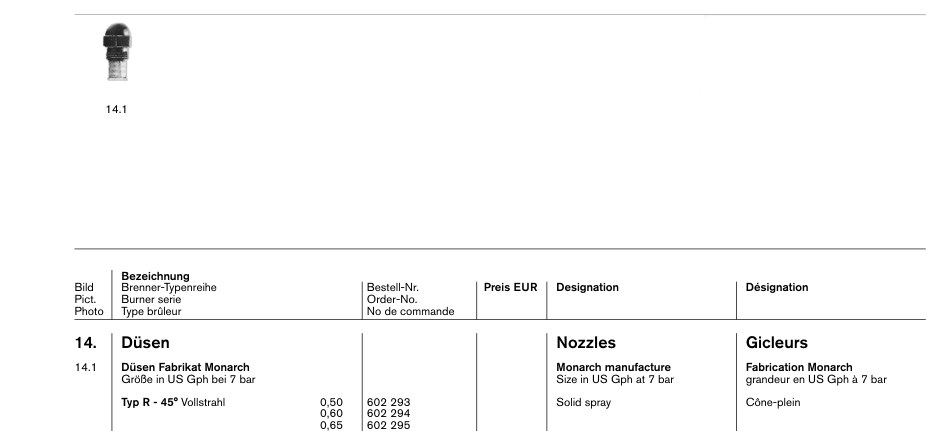

14. Düsen

202 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Düsen
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
14.1Düsen Fabrikat MonarchTyp R - 45° Vollstrahl 0,50602293Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch0,60602294Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch0,65602295Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch0,75602296Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch0,85602297Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,00602298Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,10602316Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,20602305Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,25602317Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,35602306Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,50602307Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,65602308Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,75602309Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch2,00602310Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch2,25602311Im Shop suchenPDF S. 19
14.1Düsen Fabrikat MonarchTyp R - 45° Vollstrahl 2,50602312Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch3,00602313Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch3,50602314Im Shop suchenPDF S. 19
14.1Düsen Fabrikat MonarchTyp R - 60° Vollstrahl 0,50602343Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch0,60602344Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch0,65602345Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch0,75602346Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch0,85602347Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,00602348Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,10602355Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,20602356Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,25602357Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,35602358Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,50602359Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,65602360Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch1,75602361Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch2,00602362Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch2,25602363Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch2,50602364Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch3,00602365Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch3,50602366Im Shop suchenPDF S. 19
14.1Düsen Fabrikat MonarchTyp PLP - 45° Halbstrahl 2,25602011Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch2,50602012Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch3,00602013Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch3,50602014Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch4,00602015Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch4,50602016Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch5,00602017Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch5,50602018Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch6,00602019Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch6,50602020Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch7,00602021Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch7,50602022Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch8,50602023Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch9,50602024Im Shop suchenPDF S. 19
14.1Düsen Fabrikat MonarchTyp PLP - 60° Halbstrahl 2,25602212Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch2,50602213Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch3,00602214Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch3,50602215Im Shop suchenPDF S. 19
14.1Düsen Fabrikat MonarchTyp PLP - 60° Halbstrahl 4,00602216Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch4,50602217Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch5,00602218Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch5,50602219Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch6,00602220Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch6,50602221Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch7,00602222Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch7,50602223Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch8,50602224Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch9,50602225Im Shop suchenPDF S. 19
14.1Düsen Fabrikat Monarch12,00602227Im Shop suchenPDF S. 19
14.1Düsen Fabrikat MonarchTyp HO - 45° Hohlstrahl 2,25602600Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch2,50602601Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch3,00602602Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch3,50602603Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch4,00602604Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch4,50602605Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch5,00602606Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch5,50602607Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch6,00602608Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch6,50602609Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch7,00602610Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch7,50602611Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch8,50602612Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch9,50602613Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch10,50602614Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch12,00602615Im Shop suchenPDF S. 20
14.1Düsen Fabrikat MonarchTyp PLHO - 60° Hohlstrahl 2,25602650Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch2,50602651Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch3,00602652Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch3,50602653Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch4,00602654Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch4,50602655Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch5,00602656Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch5,50602657Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch6,00602658Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch6,50602659Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch7,00602660Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch7,50602661Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch8,50602662Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch9,50602663Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch10,50602664Im Shop suchenPDF S. 20
14.1Düsen Fabrikat Monarch12,00602665Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen SteinenTyp S - 45° Vollstrahl 1,50612013Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen1,65612014Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen1,75612015Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen2,00612017Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen2,25612018Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen2,50612052Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen2,75612019Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen3,00612020Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen3,50612021Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen4,00612022Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen SteinenTyp S - 60° Vollstrahl 0,50612200Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen0,60612201Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen0,65612250Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen0,75612203Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen0,85612206Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen1,00612207Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen1,10612208Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen1,25612210Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen1,35612211Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen1,50612212Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen1,65612213Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen1,75612214Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen2,00612216Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen2,25612217Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen2,50612251Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen2,75612218Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen3,00612219Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen3,50612220Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen Steinen4,00612221Im Shop suchenPDF S. 20
14.2Düsen Fabrikat Steinen SteinenTyp SS - 45° Halbvollstrahl 4,50612023Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen5,00612024Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen5,50612025Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen6,00612026Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen6,50612027Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen7,00612028Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen7,50612029Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen8,00612030Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen9,00612032Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen10,00612034Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen11,00612035Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen12,00612036Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen SteinenTyp SS - 60° Halbvollstrahl 4,50612222Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen5,00612223Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen5,50612224Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen6,00612225Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen6,50612226Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen7,00612227Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen7,50612228Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen8,00612229Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen9,00612231Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen10,00612233Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen11,00612234Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen12,00612235Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen SteinenTyp S - 80° Vollstrahl 0,50612400Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen0,60612401Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen0,75612403Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen0,85612405Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen1,00612407Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen1,10612408Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen1,25612410Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen1,35612411Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen1,50612412Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen1,65612413Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen1,75612414Im Shop suchenPDF S. 21
14.2Düsen Fabrikat Steinen Steinen2,00612416Im Shop suchenPDF S. 21
14.3Typ H- 45° Hohlstrahl 2,50602685Im Shop suchenPDF S. 21
14.3Typ H- 45° Hohlstrahl 2,502,75602686Im Shop suchenPDF S. 21
14.3Typ H- 45° Hohlstrahl 2,503,0602687Im Shop suchenPDF S. 21
14.3Typ H- 45° Hohlstrahl 2,503,5602688Im Shop suchenPDF S. 21
14.3Typ H- 45° Hohlstrahl 2,504,0602689Im Shop suchenPDF S. 21
14.3Typ H- 45° Hohlstrahl 2,504,5602690Im Shop suchenPDF S. 21
14.3Typ H- 45° Hohlstrahl 2,505,0602692Im Shop suchenPDF S. 21
14.3Typ H- 45° Hohlstrahl 2,505,5602691Im Shop suchenPDF S. 21
14.4Typ HF- 60° Hohlstrahl 1,00602728Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,10602729Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,101,25602730Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,101,35602731Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,101,50602732Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,101,65602733Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,101,75602734Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,102,00602735Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,102,25602736Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,102,50602737Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,102,75602738Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,103,00602739Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,103,50602760Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,104,00602761Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,104,50602762Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,105,00602763Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,105,50602764Im Shop suchenPDF S. 21
14.5Typ H- 60° Hohlstrahl 1,106,00602765Im Shop suchenPDF S. 21
14.11Typ K3 S2 50°V kg/h15602800Im Shop suchenPDF S. 22
14.11Typ K3 S2 50°V kg/h20602801Im Shop suchenPDF S. 22
14.11Typ K3 S2 50°V kg/h25602802Im Shop suchenPDF S. 22
14.11Typ K3 S2 50°V kg/h30602803Im Shop suchenPDF S. 22
14.11Typ K3 S2 50°V kg/h35602804Im Shop suchenPDF S. 22
14.11Typ K3 S2 50°V kg/h40602805Im Shop suchenPDF S. 22
14.11Typ K3 S2 50°V kg/h45602806Im Shop suchenPDF S. 22
14.11Typ K3 S2 50°V kg/h50602807Im Shop suchenPDF S. 22
14.11Typ K3 S2 50°V kg/h55602808Im Shop suchenPDF S. 22
14.11Typ K3 S2 50°V kg/h60602809Im Shop suchenPDF S. 22
14.11Typ K3 S2 50°V kg/h65602810Im Shop suchenPDF S. 22
14.11Typ K3 S2 50°V kg/h70602811Im Shop suchenPDF S. 22
14.14110 Maschen bis 70 kg/h, für Typ K3602544Im Shop suchenPDF S. 22
14.15O-Ring 4 x 1,5 aus Viton für Regeldüse K3445134Im Shop suchenPDF S. 22

15. Feuerungsautomaten

36 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Feuerungsautomaten

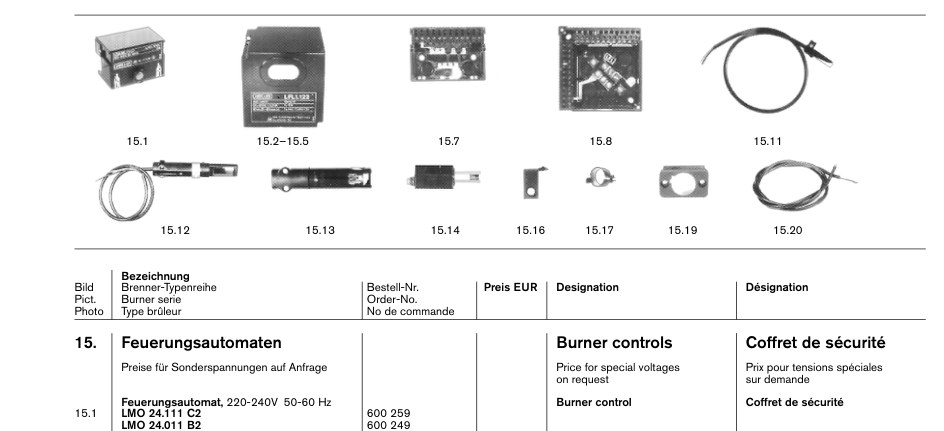

Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
15.1LMO 24.111 C2600259Im Shop suchenPDF S. 23
15.1LMO 24.111 C2LMO 24.011 B2600249Im Shop suchenPDF S. 23
15.1LMO 24.111 C2LMO 44.255 C2600247Im Shop suchenPDF S. 23
15.2LAL 2.14600175Im Shop suchenPDF S. 23
15.2LAL 2.14LAL 2.25600177Im Shop suchenPDF S. 23
15.2LAL 2.14LAL 2.65600178Im Shop suchenPDF S. 23
15.2LAL 2.14LAL 3.25600179Im Shop suchenPDF S. 23
15.3LFL 1.122600Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23
15.3LFL 1.LFL 1.333600Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23
15.3LFL 1.LFL 1.335600Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23
15.3LFL 1.LFL 1.622600Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23
15.3LFL 1.LFL 1.635600Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23
15.4LOK 16.250600Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23
15.4LOK 16.LOK 16.650600Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23
15.5LGK 16.122600Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23
15.5LGK 16.LGK 16.333600Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23
15.5LGK 16.LGK 16.622600Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23
15.5LGK 16.LGK 16.335600Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 23
15.6Steckerkabel AGM19 für QRA55 (ohne Bild)600579Im Shop suchenPDF S. 23
15.7Klemmensockel LOA600527Im Shop suchenPDF S. 23
15.8LFL600516Im Shop suchenPDF S. 23
15.8LFLLAL600517Im Shop suchenPDF S. 23
15.8LFLLOK600521Im Shop suchenPDF S. 23
15.8LFLLGK600523Im Shop suchenPDF S. 23
15.9Stopfbuchsenhalter AGK65 (ohne Bild)600529Im Shop suchenPDF S. 23
15.10Zwischensockel LOA (ohne Bild)14121312077Im Shop suchenPDF S. 23
15.11QRB1A (Kabel 800 mm)11196412012Im Shop suchenPDF S. 23
15.12RAR921015312012Im Shop suchenPDF S. 23
15.13QRA2 (UV-Zelle)600501Im Shop suchenPDF S. 23
15.14QRA55 (UV-Zelle)600660Im Shop suchenPDF S. 23
15.15UV-Fühler für QRA55 (ohne Bild)600587Im Shop suchenPDF S. 23
15.16für QRB1600566Im Shop suchenPDF S. 23
15.17für QRA und RAR600601Im Shop suchenPDF S. 23
15.18für QRB1 (ohne Bild)24105001032Im Shop suchenPDF S. 23
15.19für QRA und RAR600602Im Shop suchenPDF S. 23
15.20Anschlusskabel für QRA12246410017Im Shop suchenPDF S. 23

16. Zündgerät

5 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Zündgerät

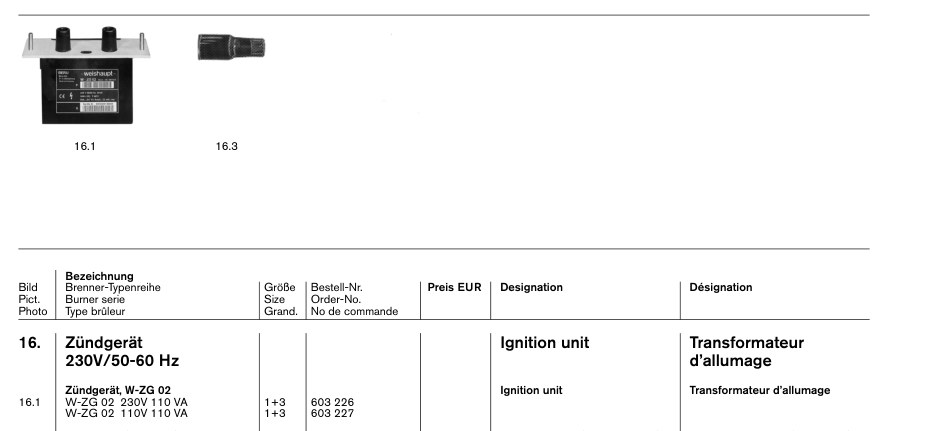

Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
16.1W-ZG 02 230V 110 VA 1+3603226Im Shop suchenPDF S. 24
16.1W-ZG 02 230V 110 VA 1+3W-ZG 02 110V 110 VA 1+3603227Im Shop suchenPDF S. 24
16.2Zündkabel (ohne Bild) Ignition1250 mm, silikonfrei, schwarz603158Im Shop suchenPDF S. 24
16.3Zündstecker716501Im Shop suchenPDF S. 24
16.4Dichtring 44 x 18 x 4 für Zündgerät21116311027Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 24

17. Einbauklemmleisten Inbuilt terminal rails Commande incor-

27 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Einbauklemmleisten Inbuilt terminal rails Commande incor-

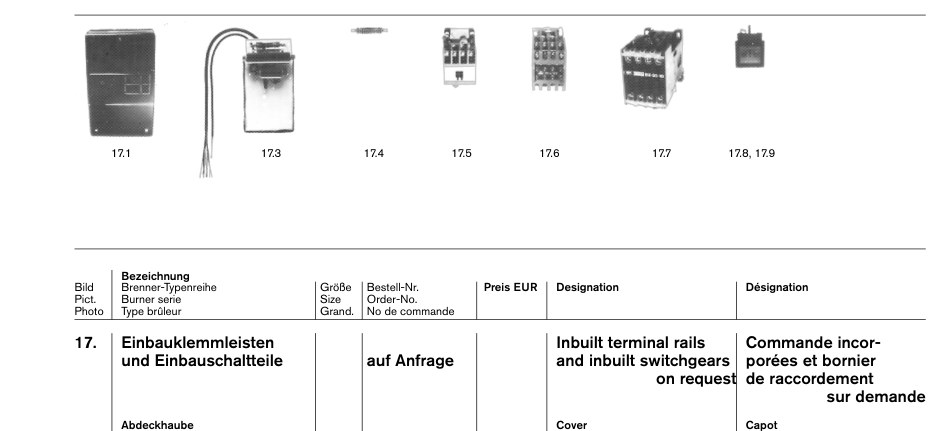

Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
17.1L, M (Z) 121115317082Im Shop suchenPDF S. 25
17.1L, M (Z) 1G, GL 125110317082Im Shop suchenPDF S. 25
17.1L, M (Z) 1L, M, G, GL, RGL Einbauklemmleiste 321135317042Im Shop suchenPDF S. 25
17.1L, M (Z) 1L, M (mit LAL) Einbauschaltteil 321136322012Im Shop suchenPDF S. 25
17.1L, M (Z) 1G, GL (mit LFL) Einbauschaltteil 321136322012Im Shop suchenPDF S. 25
17.1L, M (Z) 1RL 321135317032Im Shop suchenPDF S. 25
17.2Klemmleiste (ohne Bild)22 polig, L 121115322042Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.2Klemmleiste (ohne Bild)L 321136322082Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.2Klemmleiste (ohne Bild)12 polig, RL, G, GL, RGL 321137317032Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.2Klemmleiste (ohne Bild)25 polig, RL, G, GL, RGL 321137317052Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.2Klemmleiste (ohne Bild)33 polig, RL, M, G, GL, RGL 321137317022Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.2Klemmleiste (ohne Bild)28 polig, M (Z), G, GL 125110317032Im Shop suchenPDF S. 25
17.2Klemmleiste (ohne Bild)G, GL, RGL 325130317022Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.2Klemmleiste (ohne Bild)30 polig, M (Z) 121215322042Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.2Klemmleiste (ohne Bild)32 polig, M (Z) 321236422092Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.3EinbauklemmleisteG Ausf. ZD+ZMD 125110417042Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.3EinbauklemmleisteGL Ausf. ZM 125510717032Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.3EinbauklemmleisteG Ausf. ZD/ ZMD 325130417042Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.3EinbauklemmleisteGL Ausf. ZD 321136417062Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.4Erdungsschiene 1+321115322052Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 25
17.53RT 2016 230V 50/60 Hz703107Im Shop suchenPDF S. 25
17.8GS 1302 - Ziffer 2 1+3700916Im Shop suchenPDF S. 25
17.8GS 1302 - Ziffer 2 1+3GS1302CBN-AS-B5 1-2 1+3700918Im Shop suchenPDF S. 25
17.9GS 1300 - Ziffer 1 1+3700914Im Shop suchenPDF S. 25
17.9GS 1300 - Ziffer 1 1+3GS 1312 - B5 1-2 gelb 1T700932Im Shop suchenPDF S. 25
17.10Zeitzähler Typ 604, 10-2 (ohne Bild)230V 50 Hz 1+3709586Im Shop suchenPDF S. 25
17.10Zeitzähler Typ 604, 10-2 (ohne Bild)230V 60 Hz 1+3709587Im Shop suchenPDF S. 25

18. Ölvorwärmer EV2A Oil preheater EV2A Réchauffeurs EV2A

34 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Ölvorwärmer EV2A Oil preheater EV2A Réchauffeurs EV2A

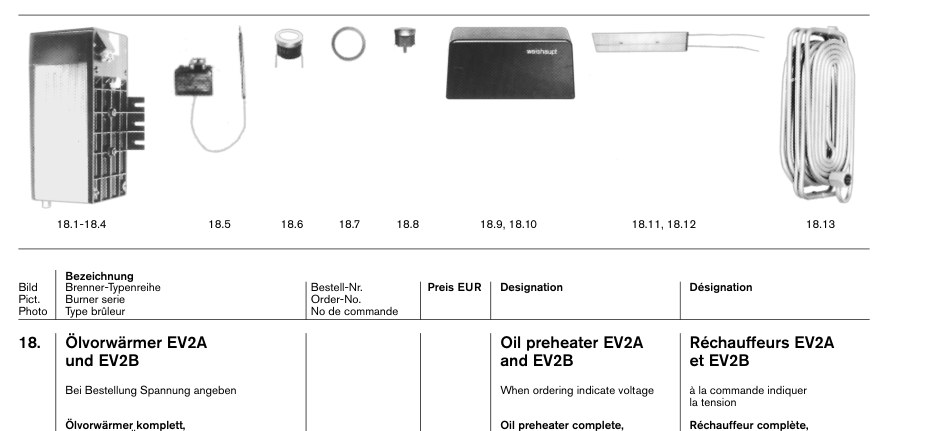

Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
18.1EV2A/01bis 160°C 220-230V51121001010Im Shop suchenPDF S. 26
18.2EV2B/01bis160°C 380/400V51122001010Im Shop suchenPDF S. 26
18.3Typ TypeEV2A/01 220-230V51121501010Im Shop suchenPDF S. 26
18.3Typ TypeEV2A/01 240V51121531010Im Shop suchenPDF S. 26
18.3Typ TypeEV2A/01 254V51121541010Im Shop suchenPDF S. 26
18.3Typ TypeEV2A/01 380-400V51121561010Im Shop suchenPDF S. 26
18.4EV2B/01 380/400V51122501010Im Shop suchenPDF S. 26
18.4EV2B/01 380/400VEV2B/01 240/415V51122531010Im Shop suchenPDF S. 26
18.4EV2B/01 380/400VEV2B/01 254/440V51122541010Im Shop suchenPDF S. 26
18.5EMF-f-23691119Im Shop suchenPDF S. 26
18.655° F 55-17690166Im Shop suchenPDF S. 26
18.7Scheibe533001Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.8EMf-5 u691115Im Shop suchenPDF S. 26
18.9Haube CoverEV2A/01511210Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.9Haube CoverEV2B/01511220Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.20Haube für Vorw. in Schiffsausführung CoverEV2A/01511210Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.20Haube für Vorw. in Schiffsausführung CoverEV2B/01511240Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.11Heizeinsätze Heating230V, 2200W EV2A/01511210Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.11Heizeinsätze Heating240V, 2200W EV2A/01511210Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.11Heizeinsätze Heating254V, 2200W EV2A/01511220Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.11Heizeinsätze Heating290V, 2200W EV2A/01511220Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.11Heizeinsätze Heating190V, 2200W EV2A/01511210Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.11Heizeinsätze Heating440V, 2200W EV2A/01511210Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.11Heizeinsätze Heating230V, 1500W EV2B511230Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.11Heizeinsätze Heating240V, 1500W EV2B511220Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.11Heizeinsätze Heating254V, 1500W EV2B511220Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.11Heizeinsätze Heating290V, 1500W EV2B511220Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.12Heizeinsätze für Schiffsausführung Heating230V/2200W511210Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.12Heizeinsätze für Schiffsausführung Heating240V/2200W511210Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.12Heizeinsätze für Schiffsausführung Heating230V/1500W511220Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.12Heizeinsätze für Schiffsausführung Heating240V/1500W511220Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.12Heizeinsätze für Schiffsausführung Heating254V/1500W511220Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.13Ölwendel komplett OilEV2A/01511210Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26
18.13Ölwendel komplett OilEV2B/01511220Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 26

23. Sachgruppe 23

1 Ersatzteil-Zuordnungen
Sachgruppe im Original-PDF
Sachgruppe 23
Bildübersicht / Explosionszeichnung
Pos.Ersatzteil / ZuordnungBestell-Nr.
23.89Stellring15132715327Im Shop suchenPDF S. 6

Sie haben noch Artikel im Warenkorb

Schließen Sie Ihren Einkauf jetzt bequem ab oder lassen Sie sich beraten:

Zum Warenkorb

Persönliche Beratung – wir sind für Sie da!

Unser Kundenservice hilft Ihnen gerne telefonisch weiter:

02307 – 9107897
Mo – Do 08:00 – 16:30 Uhr
Fr 08:00 – 13:30 Uhr

Außerhalb der Öffnungszeiten erreichen Sie uns über das Kontaktformular:

Kontaktformular öffnen

Kostenloser Versand für registrierte Shop-Kunden bei der ersten Bestellung.

Jetzt Newsletter abonnieren
