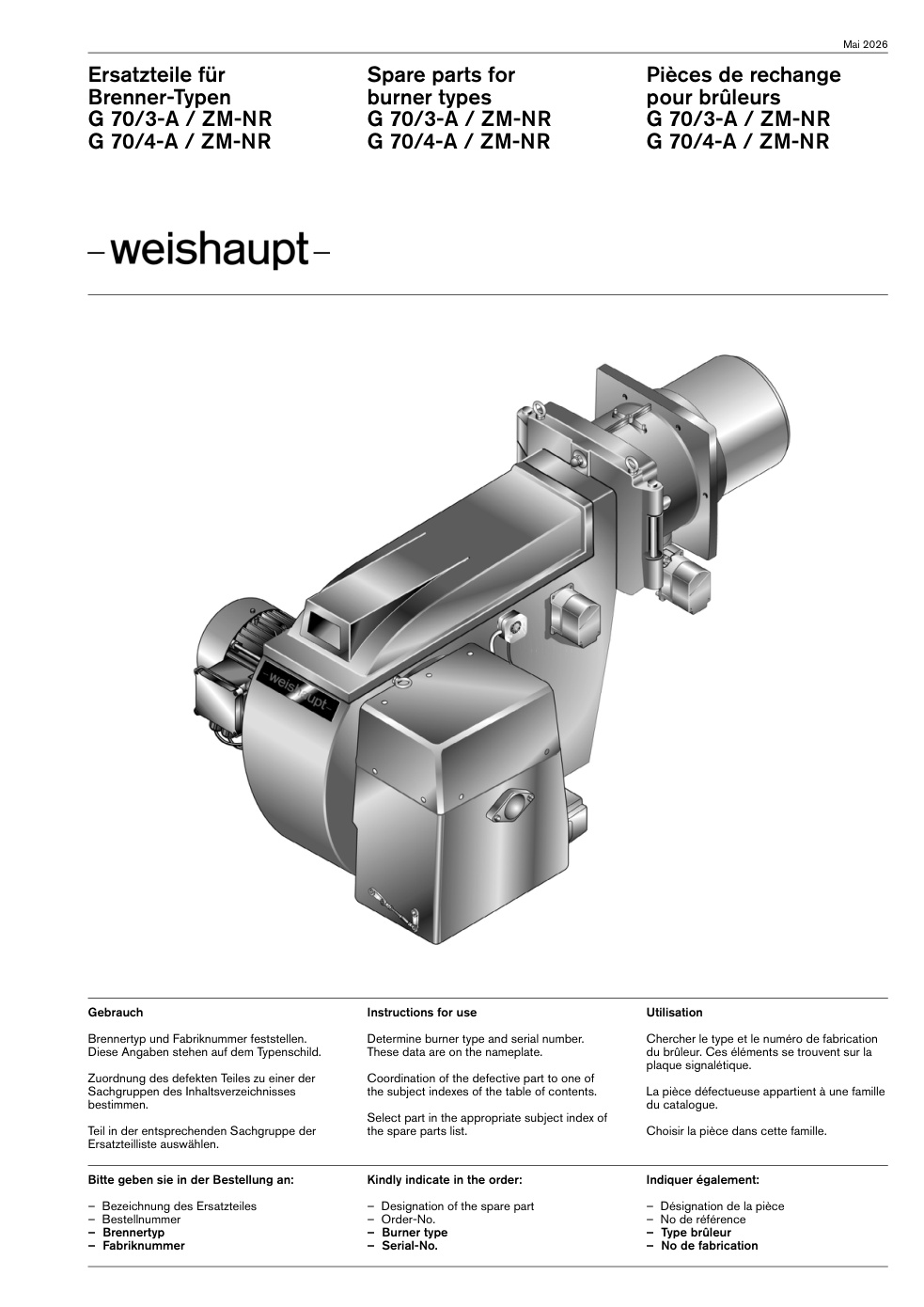

Weishaupt Brenner G 70/3-A / ZM-NR und G 70/4-A / ZM-NR

Dokument 83221880. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.

← Zur ÜbersichtOriginal-PDF öffnen

Zeichnungen und Übersichten

Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Innerhalb der Sachgruppen wird die jeweils passende Zeichnung bzw. der passende Ersatzteil-Bildbereich nochmals direkt angezeigt.

PDF-Seite 1
PDF-Seite 1
PDF-Seite 2
PDF-Seite 2
PDF-Seite 4
PDF-Seite 4
PDF-Seite 6
PDF-Seite 6
PDF-Seite 8
PDF-Seite 8
PDF-Seite 10
PDF-Seite 10
PDF-Seite 12
PDF-Seite 12

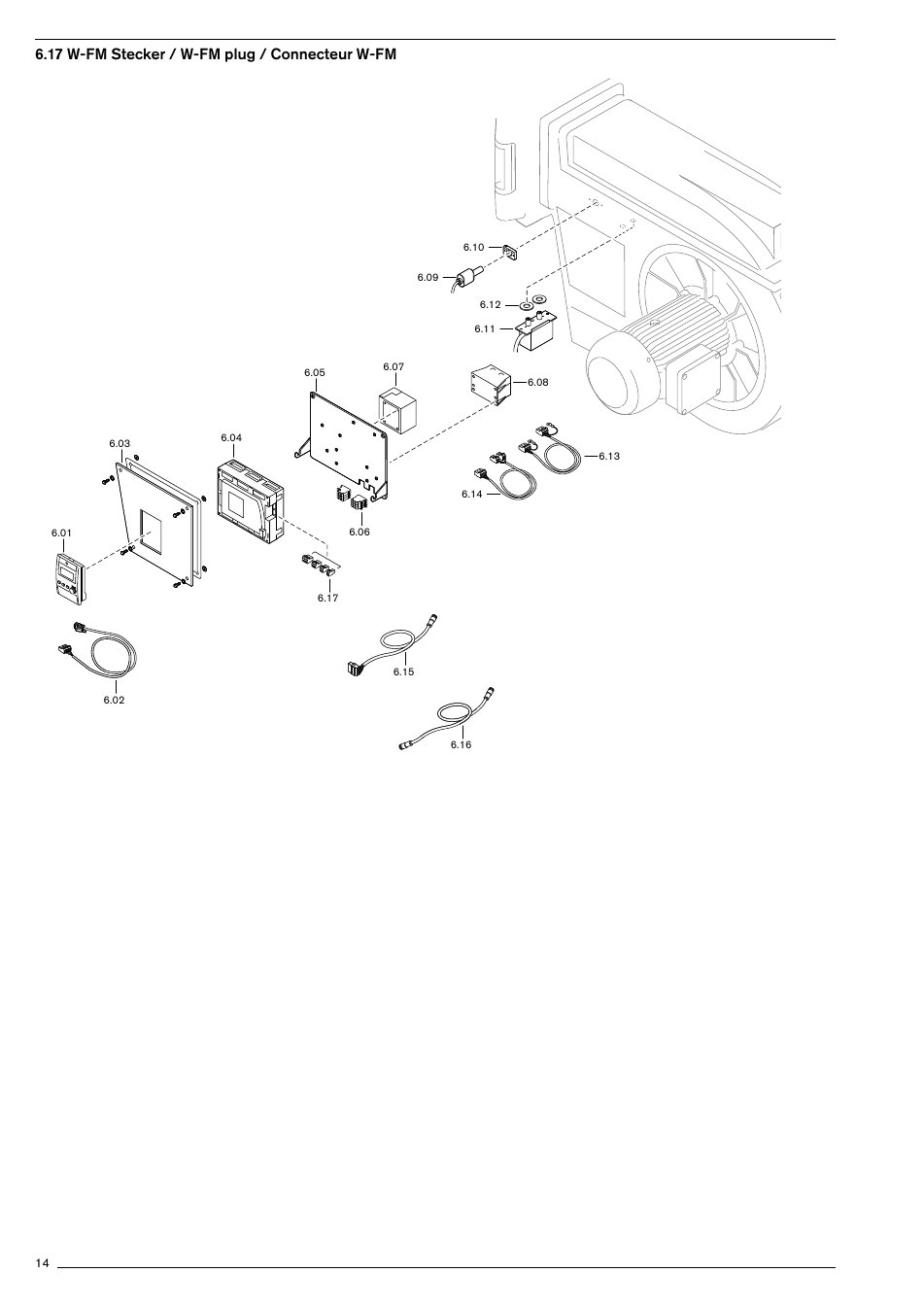

PDF-Seite 14
PDF-Seite 14
PDF-Seite 16
PDF-Seite 16

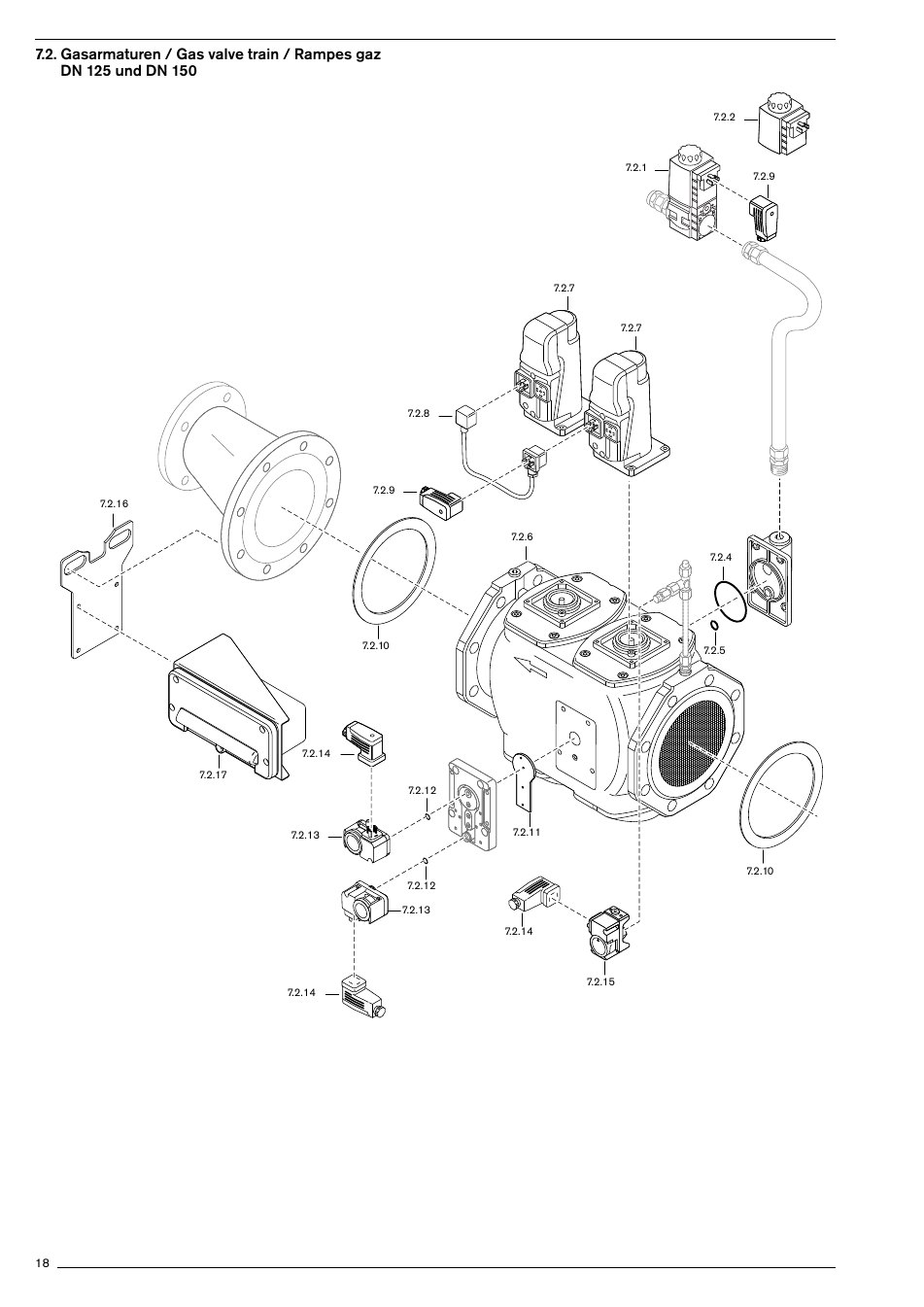

PDF-Seite 18
PDF-Seite 18
Keine passenden Ersatzteile gefunden.

1. Brennergehäuse /

18 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Brennergehäuse / Burner housing / Carcasse brûleur

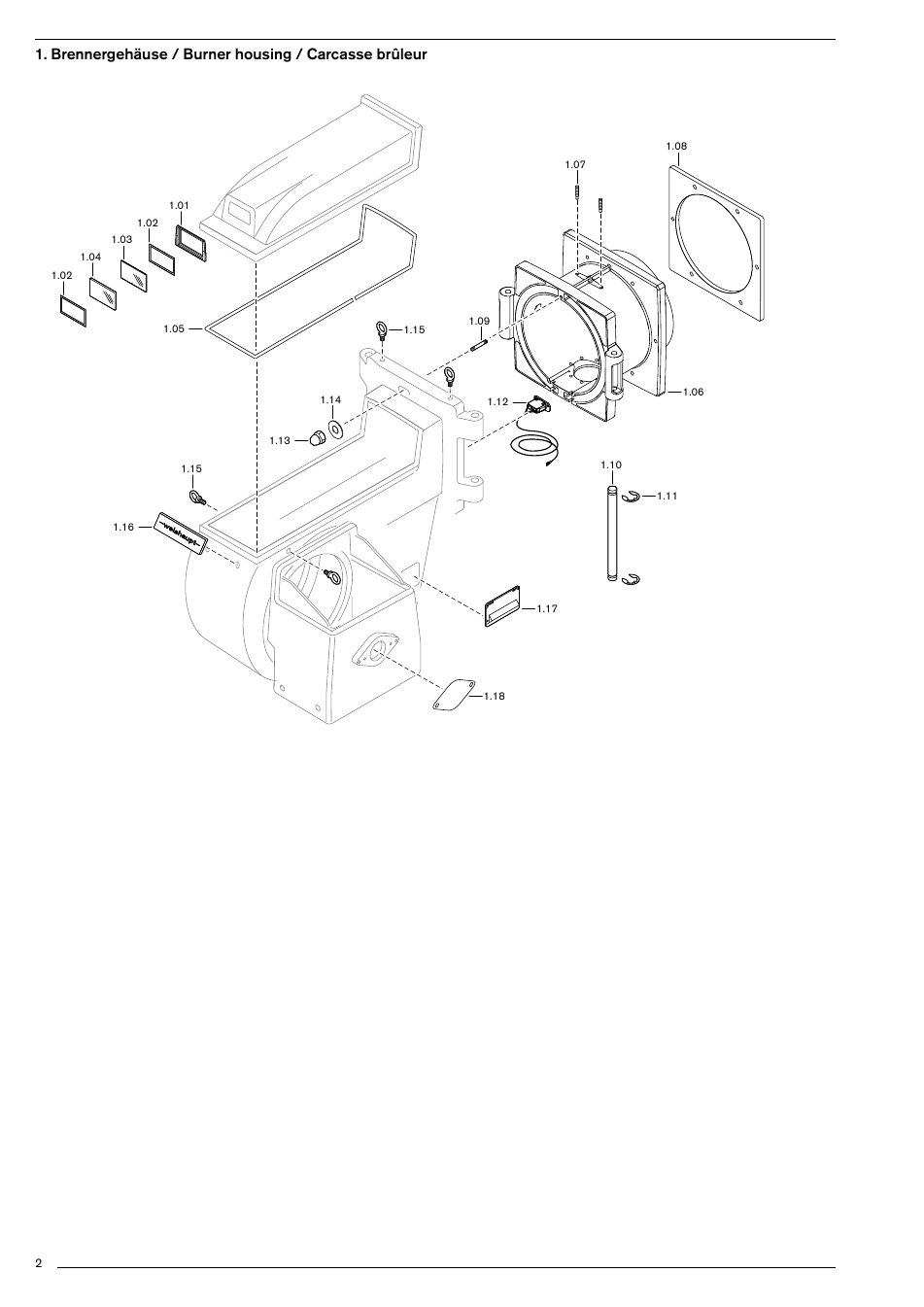

Explosionszeichnung / Baugruppenzeichnung - PDF-Seite 2
Pos.Ersatzteil / ZuordnungBestell-Nr.
1.01Schauglasrahmen17530501087Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3
1.02Dichtung 86,25 x 166,2517530501417Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3
1.03Farbglas blau 2 x 85 x 16527070601582Im Shop suchenPDF S. 3
1.04Schauglas 165 x 8527070601582Im Shop suchenPDF S. 3
1.05Profilgummi 12 x 12 x 6 schwarz756036Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3
1.06Schwenkflansch21770601017Im Shop suchenPDF S. 3
1.07Klemmschraube M12 x 6421770614027Im Shop suchenPDF S. 3
1.08Flanschdichtung21170601017Im Shop suchenPDF S. 3
1.09Stiftschraube M16 Fo x 90 DIN 939421049Im Shop suchenPDF S. 3
1.10Schwenkbolzen 25 x 50618127401087Im Shop suchenPDF S. 3
1.11Sicherungsscheibe 19 DIN 6799431618Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 3
1.12Endschalter21130401062Im Shop suchenPDF S. 3
1.13Hutmutter M16 DIN 158721551401047Im Shop suchenPDF S. 3
1.14Scheibe 17 x 5018127401207Im Shop suchenPDF S. 3
1.15Ringschraube M12 DIN 580405117Im Shop suchenPDF S. 3
1.16Firmenschild 68 x 29518127401187Im Shop suchenPDF S. 3
1.17Kabeleinführung W-FM komplett21170401022Im Shop suchenPDF S. 3
1.18Abdeckblech18227402017Im Shop suchenPDF S. 3

2. Gebläse + Luftregler /

34 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Gebläse + Luftregler / Fan and air regulator / Turbine + régul. d’air

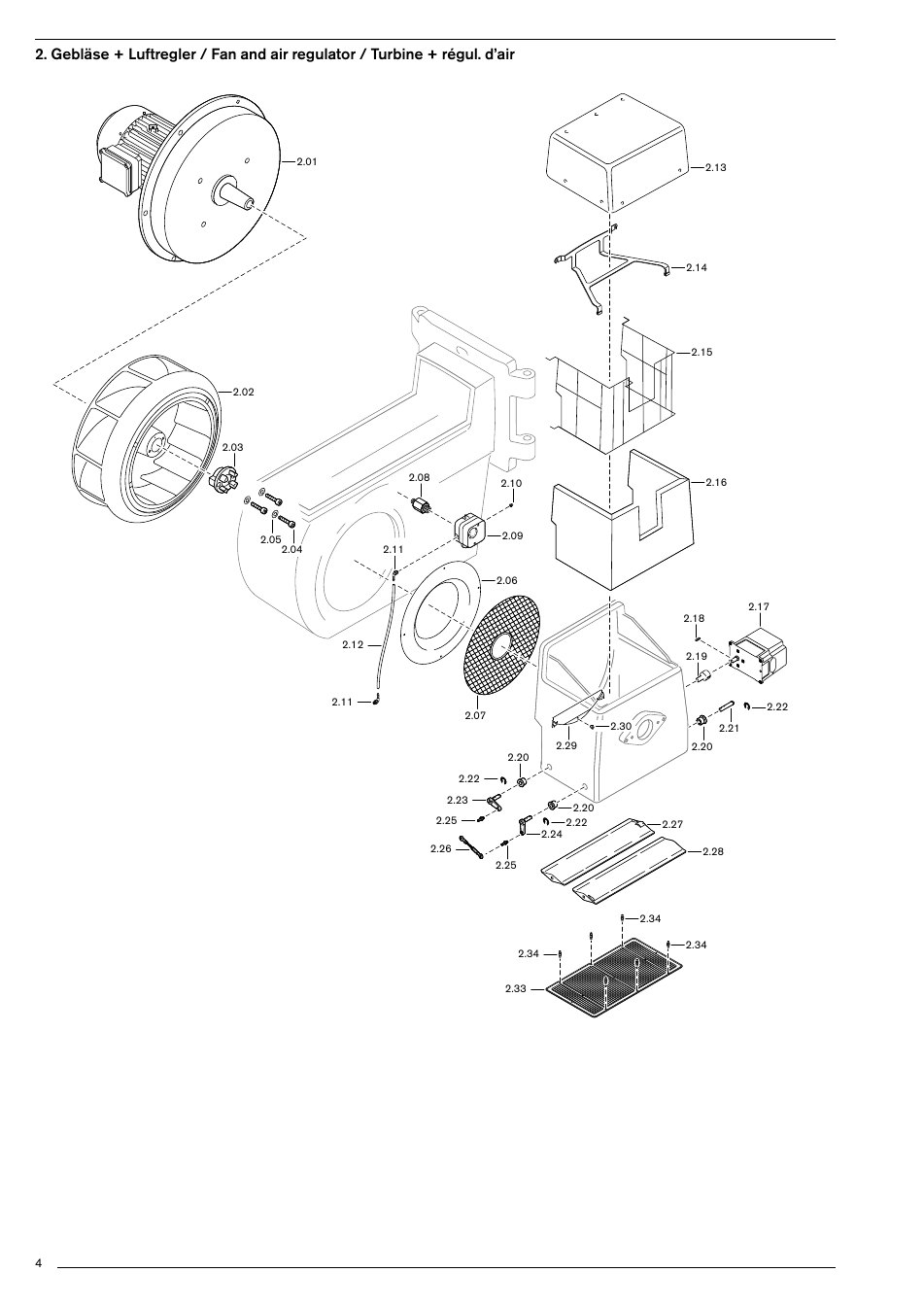

Explosionszeichnung / Baugruppenzeichnung - PDF-Seite 4
Pos.Ersatzteil / ZuordnungBestell-Nr.
W-D160/240-2/22K0W-D160/240-2/22K021871507010Im Shop suchenPDF S. 5
W-D160/240-2/28K0W-D160/240-2/28K021870607050Im Shop suchenPDF S. 5
2.02Gebläserad 590 x 160 blauGebläserad 590 x 160 blau21170408112Im Shop suchenPDF S. 5
2.03Klauenkupplung21170409017Im Shop suchenPDF S. 5
2.04Schraube M 8 x 40 DIN 912402503Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5
2.05Sicherungsscheibe S 8490005Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5
2.06Einlaufdüse 570 x 386 x 75 (50Hz)21170402177Im Shop suchenPDF S. 5
2.07Ansauggitter 68 x 57021170402022Im Shop suchenPDF S. 5
2.08Einschraubstutzen M10 x G 1/4 x 4225110324017Im Shop suchenPDF S. 5
2.09Druckwächter LGW50 A2P 2,5 - 50 mbar691373Im Shop suchenPDF S. 5
2.10Kappe 4,8 x 12,5446011Im Shop suchenPDF S. 5
2.11Einschraubstutzen R 1/8453003Im Shop suchenPDF S. 5
2.12Schlauch 4,0 x 1,75 schwarz750426Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5
2.13Abdeckhaube mit Auskleidung21170402122Im Shop suchenPDF S. 5
2.14Haltebügel21770402162Im Shop suchenPDF S. 5
2.15Haltegitter21170402012Im Shop suchenPDF S. 5
2.16Auskleidung 296 x 30 x 124018127402307Im Shop suchenPDF S. 5
2.17Stellantrieb SQM 48.497 B9 20 Nm651503Im Shop suchenPDF S. 5
Kabeleinführung komplett mit 2 W-FM Stecker21760512052Im Shop suchenPDF S. 5
2.18Paßfeder 5 x 3 x 28 DIN 6885490314Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5
2.19Kupplung SQM 48 D14 x D2021770402127Im Shop suchenPDF S. 5
2.20Kupplung SQM 48 D14 x D20Lagerbuchse komplett21150402302Im Shop suchenPDF S. 5
2.21Kupplung SQM 48 D14 x D20Luftklappenwelle 12 x 6521170402162Im Shop suchenPDF S. 5
2.22Sicherungsring DIN 471 A 12 x 1,0435405Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 5
2.23Sicherungsring DIN 471 A 12 x 1,0Luftklappenwelle 12 x 77 x 10 DEG21060404042Im Shop suchenPDF S. 5
2.24Sicherungsring DIN 471 A 12 x 1,0Luftklappenwelle 12 x 77 x 10 DEG21060404022Im Shop suchenPDF S. 5
2.25Sicherungsring DIN 471 A 12 x 1,0Gelenkbolzen M6/M8 x 1 x 3211057402047Im Shop suchenPDF S. 5
2.26Regelgestänge M6 x 131 mm21070404022Im Shop suchenPDF S. 5
2.27Regelgestänge M6 x 131 mmLuftklappe Antrieb W-FM21770402137Im Shop suchenPDF S. 5
2.28Regelgestänge M6 x 131 mmLuftklappe W-FM21770402147Im Shop suchenPDF S. 5
2.29Einströmblech21070402057Im Shop suchenPDF S. 5
2.30Distanzbuchse 22 x 6,6 x 60 Grad21060402287Im Shop suchenPDF S. 5
2.33Schutzgitter21070402332Im Shop suchenPDF S. 5
2.34Bundbolzen M6 x 34,521070402307Im Shop suchenPDF S. 5

3. Elektrodenhalter + Zündgaseinrichtung / Electrode holder + ignition gas device /

15 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Elektrodenhalter + Zündgaseinrichtung / Electrode holder + ignition gas device /

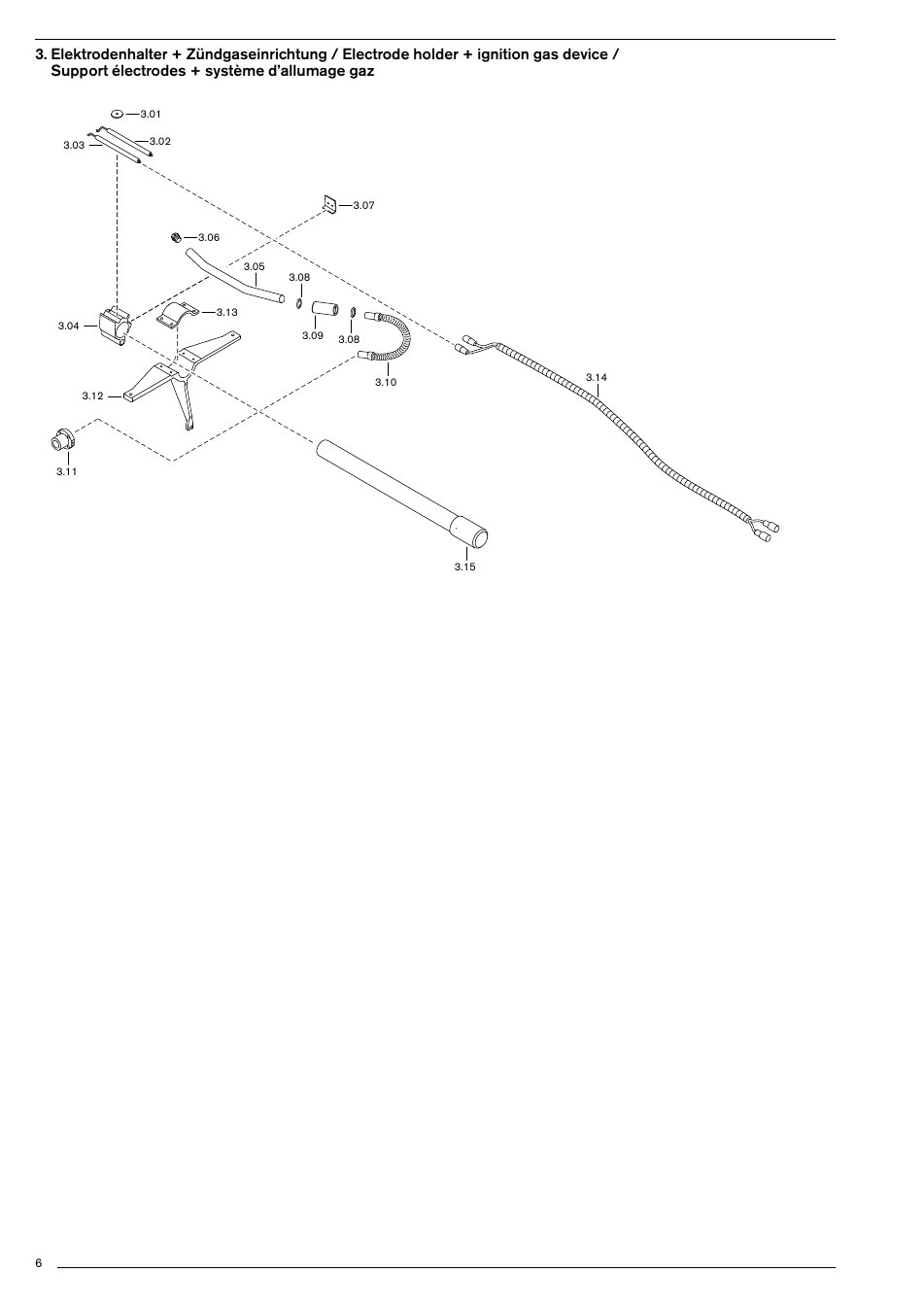

Explosionszeichnung / Baugruppenzeichnung - PDF-Seite 6
Pos.Ersatzteil / ZuordnungBestell-Nr.
3.01Scheibe 40 x 6,6 x 2,517720514467Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7
3.02Zündelektrode rechts11197410087Im Shop suchenPDF S. 7
3.03Zündelektrode links11197410077Im Shop suchenPDF S. 7
3.04Elektrodenhalter19120714107Im Shop suchenPDF S. 7
3.05Zündgasrohr 22 x 1,519120714157Im Shop suchenPDF S. 7
3.06Zündgasdüse17720514137Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7
3.07Bügel 3 x 17 x 4817720514497Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 7
3.08O-Ring 22 x 2 -N-FPM 80 DIN 3771445031Im Shop suchenPDF S. 7
3.09Verbindungshülse17720514187Im Shop suchenPDF S. 7
3.10VerbindungshülseGasschlauch DN 20 500 mm491233Im Shop suchenPDF S. 7
3.11Anschlußflansch19120714037Im Shop suchenPDF S. 7
3.12Düsenkreuz21770614017Im Shop suchenPDF S. 7
3.13Spannbügel19120714117Im Shop suchenPDF S. 7
3.14Zündkabel 900 mm21710411102Im Shop suchenPDF S. 7
3.15Rohrstück komplett 50 x 48 x 64029070414182Im Shop suchenPDF S. 7

4. Mischeinrichtung / Mixing head / Chambre de mélange

34 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Mischeinrichtung / Mixing head / Chambre de mélange

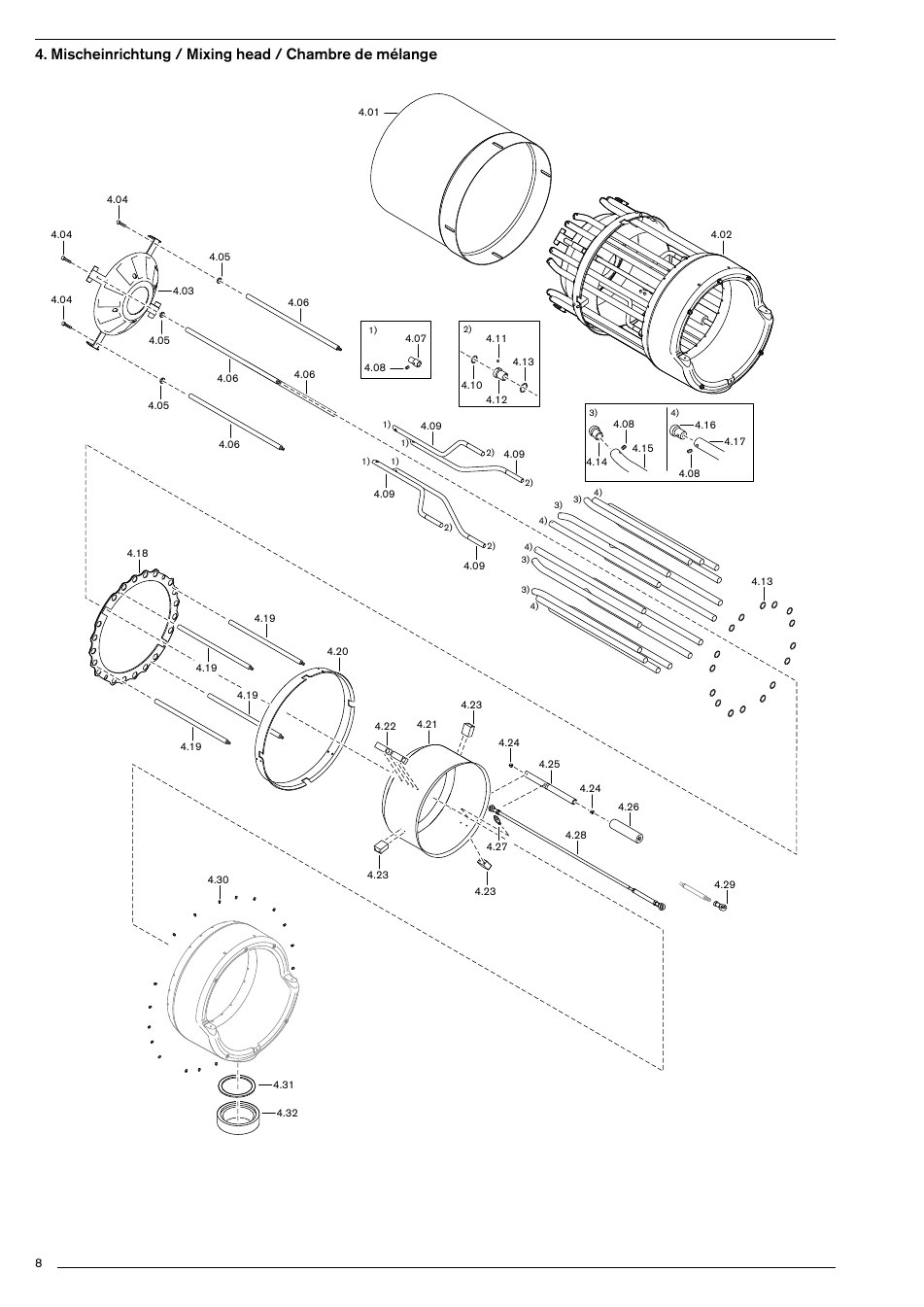

Explosionszeichnung / Baugruppenzeichnung - PDF-Seite 8
Pos.Ersatzteil / ZuordnungBestell-Nr.
4.01Flammrohr27770614512Im Shop suchenPDF S. 9
4.02FlammrohrMischgehäuse komplett21770614022Im Shop suchenPDF S. 9
4.03Stauscheibe H127770614812Im Shop suchenPDF S. 9
4.04Schraube M 6 x 40 DIN 91221750414137Im Shop suchenPDF S. 9
4.05Dichtring 6,5 x 12 x 1,5 DIN EN 1514-1441048Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 9
4.06Stehbolzen M10 x 463,527770614537Im Shop suchenPDF S. 9
4.07Düse d=7 mm für Rohr D=15 mm27770614737Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 9
4.08Düse d=7 mm für Rohr D=15 mmGewindestift M 6 x 8 DIN 913420607Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 9
4.09Düsenrohr 15 x 1,5 etagiert27770614727Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 9
4.10O-Ring 15 x 2 -N-FPM 80 DIN 3771445030Im Shop suchenPDF S. 9
4.11O-Ring 15 x 2 -N-FPM 80 DIN 3771Gewindestift M 6 x 8 DIN 913420607Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 9
4.12Reduzierring ø 22 - ø 1527770614757Im Shop suchenPDF S. 9
4.13O-Ring 22 x 2 -N-FPM 80 DIN 3771445031Im Shop suchenPDF S. 9
4.14Düse d=16 mm für Rohr D=22 mm17730514347Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 9
4.15Düsenrohr 22 x 1,5 20° gebogen27770614777Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 9
4.16Düse d=13 mm für Rohr D=22 mm19120714167Im Shop suchenPDF S. 9
4.17Düsenrohr 22 x 1,5 x 54527770614767Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 9
4.18Düsenrohr 22 x 1,5 x 545Lochring ø 457 x 374 x 327770614577Im Shop suchenPDF S. 9
4.19Stehbolzen M10 x 34227770614547Im Shop suchenPDF S. 9
4.20Hülse 456 x 467 x 4527770614697Im Shop suchenPDF S. 9
4.21Regulierhülse27770614672Im Shop suchenPDF S. 9
4.22Fixierstück 30 x 25 x 4527770614317Im Shop suchenPDF S. 9
4.23Fixierstück 32 x 20 x 4027770614707Im Shop suchenPDF S. 9
4.24Fixierstück 32 x 20 x 40Gleitfolie 0,75 dick NSR 1619-15460050Im Shop suchenPDF S. 9
4.25Fixierstück 32 x 20 x 40Lagerhülse 34,5 x 25 x 23527770614307Im Shop suchenPDF S. 9
4.26Schutzhülse 35 x 13527770614797Im Shop suchenPDF S. 9
4.27Schutzhülse 35 x 135Gelenkbolzen M8 x 1 / M6 x 5527770614717Im Shop suchenPDF S. 9
4.28Antriebsgestänge M8/785-84521770615032Im Shop suchenPDF S. 9
4.29Antriebsgestänge M8/785-845Gelenkkopf GISW 8K499276Im Shop suchenPDF S. 9
4.30Antriebsgestänge M8/785-845Gewindestift M 6 x 12 DIN 913420614Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 9
4.31Dichtring 110 x 129 x 2 Tesnit BA-U blau27770514047Im Shop suchenPDF S. 9
4.32Zwischenring21770614037Im Shop suchenPDF S. 9
4.33Fühlerelektrode15124314137Im Shop suchenPDF S. 9
4.34Ionisationsleitung 900 mm21710514662Im Shop suchenPDF S. 9

5. Gasdrossel + Stellantrieb für Regulierhülse / Gas butterfly + stepping motor for regulating sleeve /

17 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Gasdrossel + Stellantrieb für Regulierhülse / Gas butterfly + stepping motor for regulating sleeve /

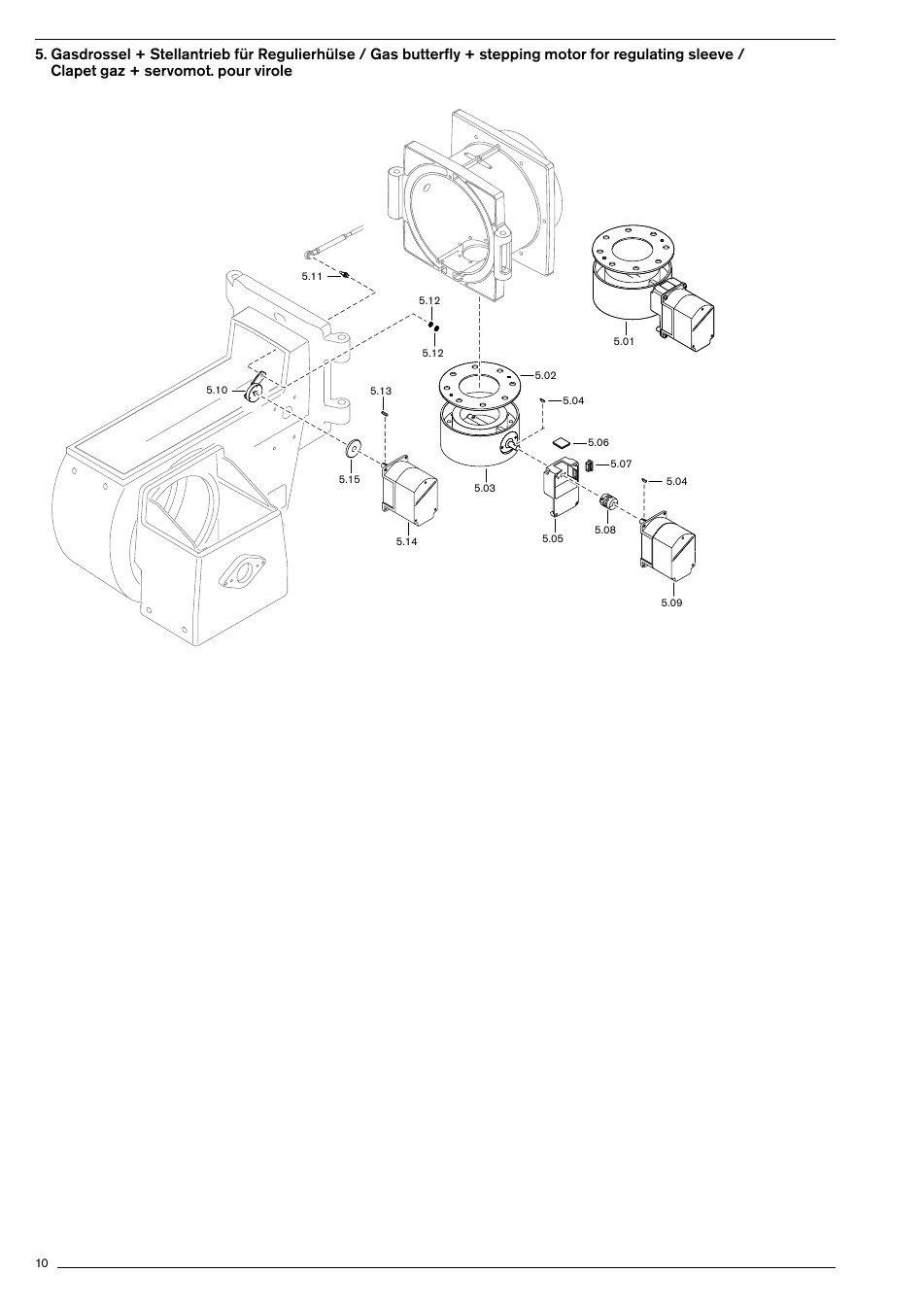

Explosionszeichnung / Baugruppenzeichnung - PDF-Seite 10
Pos.Ersatzteil / ZuordnungBestell-Nr.
5.01Gasdrossel DN100 W-FM komplettGasdrossel DN100 W-FM komplett21760525020Im Shop suchenPDF S. 11
5.02Dichtung 110 x 220 x 2 Tesnit BA-U blau17720500037Im Shop suchenPDF S. 11
5.03Dichtung 110 x 220 x 2 Tesnit BA-U blauGasdrossel DN100 W-FM25060525012Im Shop suchenPDF S. 11
5.04Scheibenfeder 3 x 3,7 DIN 6888 C45K490157Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
5.05Zwischengehäuse für Gasdrossel Serie B21770425022Im Shop suchenPDF S. 11
5.06Schauglas 33 x 33 x 621140417027Im Shop suchenPDF S. 11
5.07Rechteckstopfen GPN 270 R 3015446115Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
5.08Federstegkupplung Serie 221770415107Im Shop suchenPDF S. 11
5.09Stellantrieb SQM 45.291 B9 WH 3 Nm651501Im Shop suchenPDF S. 11
Kabeleinführung komplett mit 1 W-FM Stecker21760512042Im Shop suchenPDF S. 11
5.10Antriebshebel komplett21770615022Im Shop suchenPDF S. 11
5.11Antriebshebel komplettGelenkbolzen SW13 x 3518127402357Im Shop suchenPDF S. 11
5.12Sechskantmutter M 8 x 1 DIN 439411412Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
5.13Paßfeder 5 x 3 x 28 DIN 6885 C45K490314Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 11
5.14Stellantrieb SQM 48.497 B9 20 Nm651503Im Shop suchenPDF S. 11
Kabeleinführung komplett mit 2 W-FM Stecker21760512052Im Shop suchenPDF S. 11
5.15Dichtung Stellantrieb21770615017Im Shop suchenPDF S. 11

6. Feuerungsmanager + Zündgerät / Combustion manager + ignition unit /

96 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Feuerungsmanager + Zündgerät / Combustion manager + ignition unit /

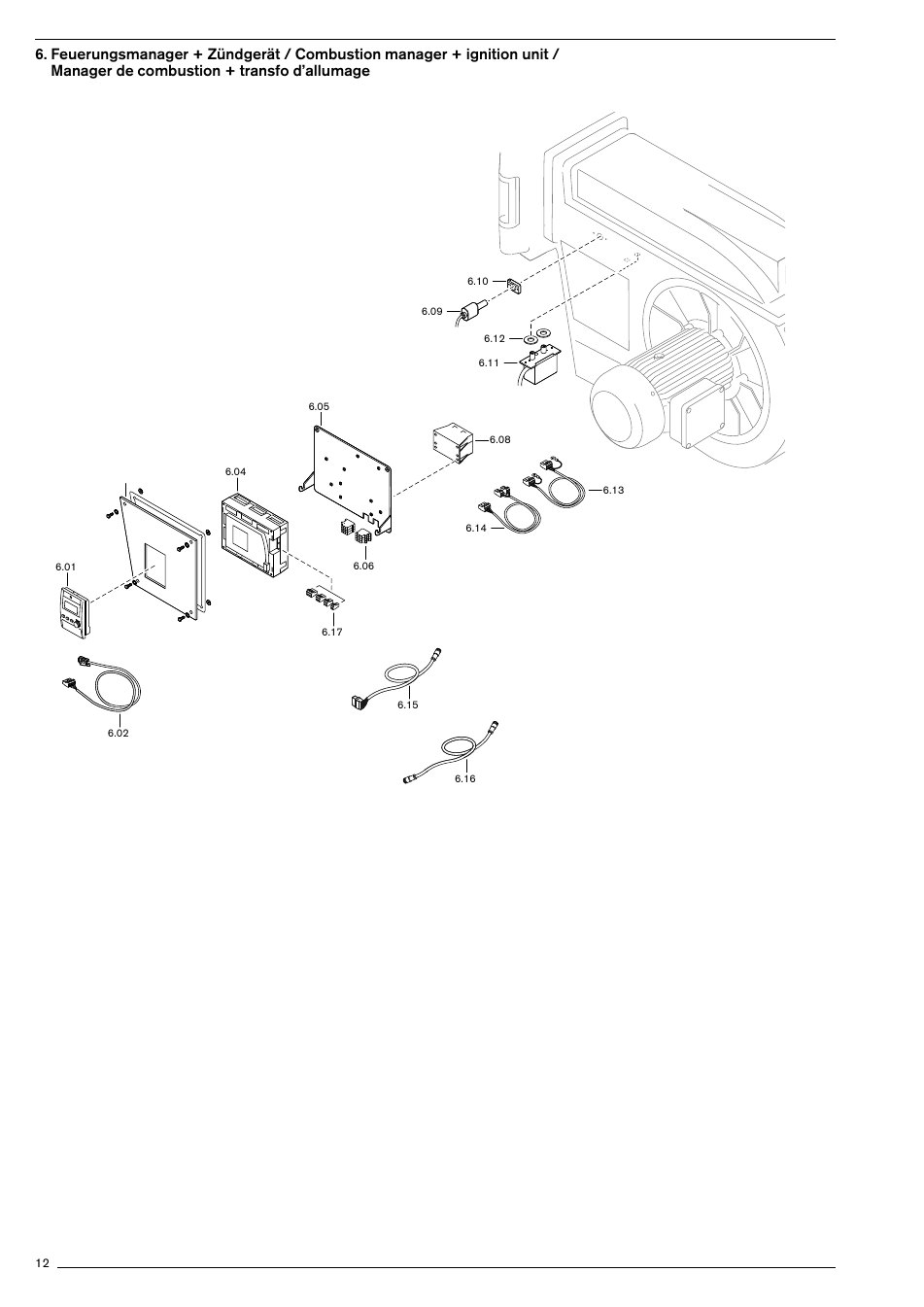

Explosionszeichnung / Baugruppenzeichnung - PDF-Seite 12
Pos.Ersatzteil / ZuordnungBestell-Nr.
– Westeuropa 1 (GB, D, F, I, E, P)600439Im Shop suchenPDF S. 13
– Westeuropa 2 (GB, NL, DK, S, N, FIN)600440Im Shop suchenPDF S. 13
– Osteuropa 1 (GB, PL, H, CZ, KRO, SLO)600441Im Shop suchenPDF S. 13
– Osteuropa 2 (GB, RUS, BG, RO, D, TR)600442Im Shop suchenPDF S. 13
– Chinesisch27070612052Im Shop suchenPDF S. 13
– ABE am Gehäuse angebaut21770612102Im Shop suchenPDF S. 13
– ABE extern angebaut 4000 mm21770612192Im Shop suchenPDF S. 13
– ABE extern angebaut 2500 mm21770612432Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 13
– ABE extern angebaut 1500 mm21770612422Im Shop suchenPDF S. 13
– für W-FM ABE eingeb.21170401102Im Shop suchenPDF S. 13
– für W-FM ABE extern18127417022Im Shop suchenPDF S. 13
– W-FM 100 ohne Leistungsregler21770612862Im Shop suchenPDF S. 13
– W-FM 100 mit Leistungsregler21770612872Im Shop suchenPDF S. 13
– W-FM 200600463Im Shop suchenPDF S. 13
6.05– W-FM 200Montageplatte für W-FM21760517012Im Shop suchenPDF S. 13
6.06Schutzleiterklemme DFK 4 PE Phoenix735208Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 13
6.08Trafo für W-FM 100/200 AGG 5.220 230V600331Im Shop suchenPDF S. 13
6.09Flammenfühler QRI 2B2.B180B600652Im Shop suchenPDF S. 13
6.10Flansch für Flammenfühler QRI21770612097Im Shop suchenPDF S. 13
6.11Zündgerät W-ZG 02 für W-FM 230V21770411052Im Shop suchenPDF S. 13
6.12Dichtring 44 x 18 x 4 für Zündgerät-ZG0221116311027Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 13
6.13Steckerkabel W-FM Trafo 12-0-12V21770612022Im Shop suchenPDF S. 13
6.14Steckerkabel W-FM Trafo 230V/12V21710412502Im Shop suchenPDF S. 13
6.15Steckerkabel W-FM zu SQM 1300 mm21760512172Im Shop suchenPDF S. 13
– SQM zu SQM 1200 mm21760512102Im Shop suchenPDF S. 13
– SQM zu SQM 900 mm21760512082Im Shop suchenPDF S. 13
– X3-01 Motor ein716300Im Shop suchenPDF S. 15
– X3-02 Luftdruckwächter716301Im Shop suchenPDF S. 15
– X3-03 Endschalter Brennerflansch716302Im Shop suchenPDF S. 15
– X3-04 Netz und Sicherheitskette716303Im Shop suchenPDF S. 15
– X4-01 Öl- Gas Umschaltung716304Im Shop suchenPDF S. 15
– X4-02 Zündgerät716305Im Shop suchenPDF S. 15
– X4-03 Magnetventil Entlüftung LDW716306Im Shop suchenPDF S. 15
– X5-01 Öl- min- Druck DSA58716307Im Shop suchenPDF S. 15
– X5-02 Öl- max- Druck DSA46716308Im Shop suchenPDF S. 15
– X5-03 Regelkreis716309Im Shop suchenPDF S. 15
– X6-01 Startfreigabe716310Im Shop suchenPDF S. 15
– X6-02 Magnetkupplung-Ölpumpe716311Im Shop suchenPDF S. 15
– X6-03 Öl-Sicherheitsventil716312Im Shop suchenPDF S. 15
– X7-01 Ölventil Stufe 2716313Im Shop suchenPDF S. 15
– X7-02 Ölventil Stufe 3716314Im Shop suchenPDF S. 15
– X7-03 Startverhinderung Gas716315Im Shop suchenPDF S. 15
– X8-01 Öl- Gas- Anzeige716316Im Shop suchenPDF S. 15
– X8-02 Öl-Ventil zusätzlich716317Im Shop suchenPDF S. 15
– X8-03 Öl-Ventil 1; 2 x 110V716318Im Shop suchenPDF S. 15
– X9-01 Gas, PV, V1, V2, SV716319Im Shop suchenPDF S. 15
– X9-02 N, PE716320Im Shop suchenPDF S. 15
– X9-03 Gas- max./min.716321Im Shop suchenPDF S. 15
– X10-01 Trafo 230/12V716322Im Shop suchenPDF S. 15
– X10.02.1 Flammenfühler QRB716323Im Shop suchenPDF S. 15
– X10-02.2 Flammenfühler QRI716332Im Shop suchenPDF S. 15
– X50 CAN-Bus ABE716325Im Shop suchenPDF S. 15
– X51 CAN-Bus Stellantrieb716326Im Shop suchenPDF S. 15
– X52 Trafo 2 x 12V716327Im Shop suchenPDF S. 15
– X60 Temperaturfühler716328Im Shop suchenPDF S. 15
– X61 Istwert U/I716329Im Shop suchenPDF S. 15
– X62 Sollwert U/I716330Im Shop suchenPDF S. 15
– X63 Ausgang 4-20mA716331Im Shop suchenPDF S. 15
– X70 Näherungsschalter Motor716333Im Shop suchenPDF S. 15
– X72 Ölzähler716335Im Shop suchenPDF S. 15
– X73 Frequenzumformer716336Im Shop suchenPDF S. 15
DMV 5065/12; 220-240V625007Im Shop suchenPDF S. 17
DMV 5080/12 220-240V625009Im Shop suchenPDF S. 17
DMV 5100/12 220-240V625011Im Shop suchenPDF S. 17
6.15DMV 5100/12 220-240V5065/12; 220-240V625024Im Shop suchenPDF S. 17
6.15DMV 5100/12 220-240V5080/12; 220-240V625026Im Shop suchenPDF S. 17
6.15DMV 5100/12 220-240V5100/12; 220-240V625028Im Shop suchenPDF S. 17
– 77 x 127 x 2 (DN 65)441861Im Shop suchenPDF S. 17
– 90 x 142 x 2 (DN 80)441044Im Shop suchenPDF S. 17
– 115 x 162 x 2 (DN 100)441045Im Shop suchenPDF S. 17
Typ A 4-polig Ventil DMV/W-MF o. Bund716652Im Shop suchenPDF S. 17
– GW 50 A5/1 5-50 mbar691378Im Shop suchenPDF S. 17
– GW 150 A5/1 5-150 mbar691379Im Shop suchenPDF S. 17
– GW 500 A5/1 100-500 mbar691380Im Shop suchenPDF S. 17
– GW 50 A6/1 5-50 mbar691381Im Shop suchenPDF S. 17
– GW 150 A6/1 10-150 mbar691382Im Shop suchenPDF S. 17
– GW 500 A6/1 100-500 mbar691383Im Shop suchenPDF S. 17
– für Klemmk. DN 6521770426187Im Shop suchenPDF S. 17
– für Klemmk. DN 80 - DN 10021770426137Im Shop suchenPDF S. 17
– ohne GW-max21770426332Im Shop suchenPDF S. 17
– mit GW-max21770426342Im Shop suchenPDF S. 17
– VGD40.125625518Im Shop suchenPDF S. 19
– VGD40.150625519Im Shop suchenPDF S. 19
Typ A 4-polig Ventil DMV/W-MF o. Bund716652Im Shop suchenPDF S. 19
– 141 x 192 x 2 (DN 125)441046Im Shop suchenPDF S. 19
– 169 x 218 x 2 (DN 150)441047Im Shop suchenPDF S. 19
– GW 50 A5/1 5-50 mbar691378Im Shop suchenPDF S. 19
– GW 150 A5/1 5-150 mbar691379Im Shop suchenPDF S. 19
– GW 500 A5/1 100-500 mbar691380Im Shop suchenPDF S. 19
– GW 50 A6/1 5-50 mbar691381Im Shop suchenPDF S. 19
– GW 150 A6/1 10-150 mbar691382Im Shop suchenPDF S. 19
– GW 500 A6/1 100-500 mbar691383Im Shop suchenPDF S. 19
– für Klemmk. DN 12521770426137Im Shop suchenPDF S. 19
– für Klemmk. DN 15021770426147Im Shop suchenPDF S. 19
– ohne GW-max21770426332Im Shop suchenPDF S. 19
– mit GW-max21770426342Im Shop suchenPDF S. 19

7. Gasarmaturen /

16 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Gasarmaturen / Gas valve train / Rampes gaz

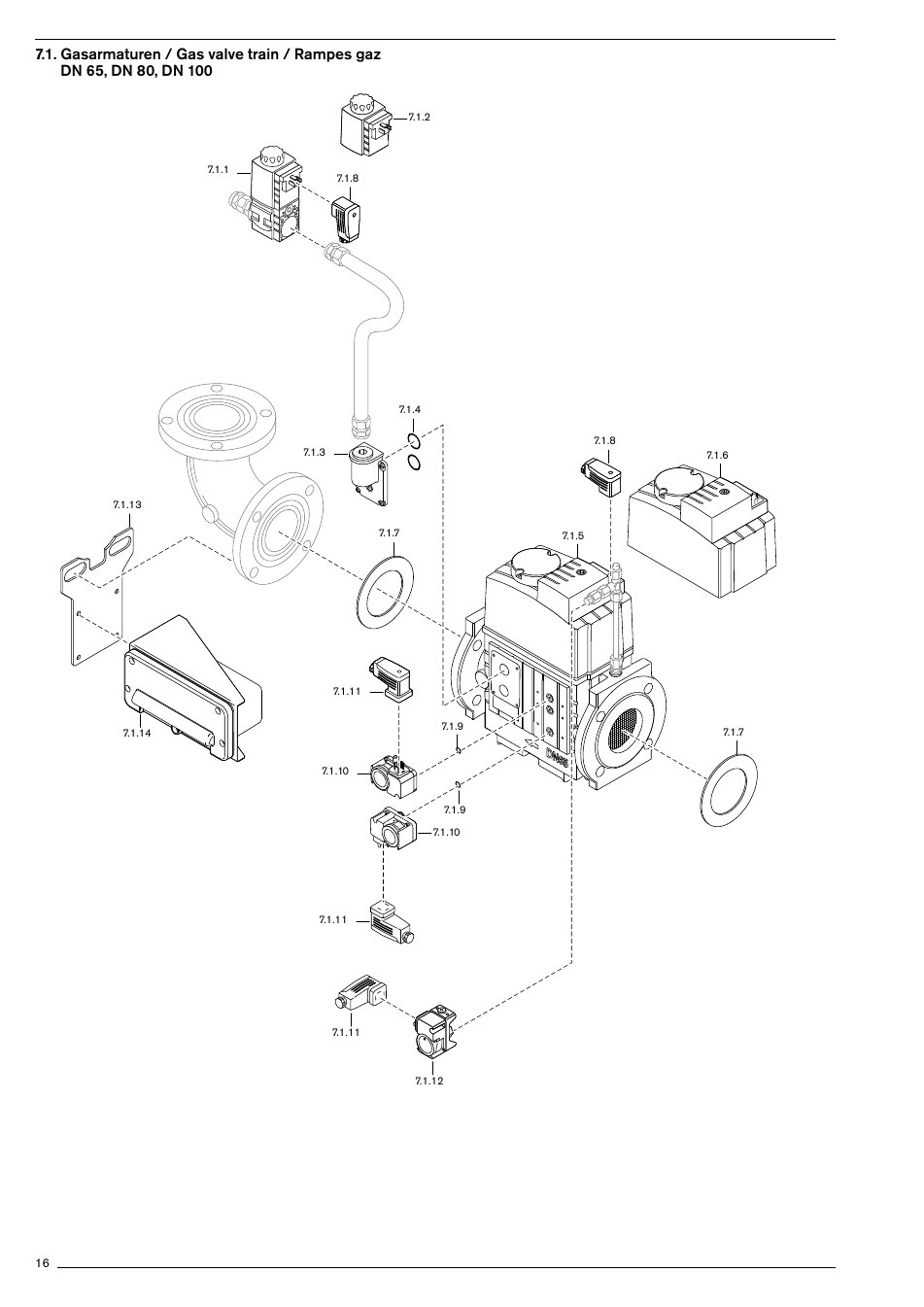

Explosionszeichnung / Baugruppenzeichnung - PDF-Seite 16
Pos.Ersatzteil / ZuordnungBestell-Nr.
7.1.1– X73 FrequenzumformerMagnetventil SV-D 507 Rp 3/4; 230V IP65605550Im Shop suchenPDF S. 17
7.1.2– X73 FrequenzumformerMagnetspule SV-D 507; 230V IP65 Nr.20605274Im Shop suchenPDF S. 17
7.1.3Zündgasflansch G3/4"625032Im Shop suchenPDF S. 17
7.1.4O-Ring 27 x 1,5445517Im Shop suchenPDF S. 17
7.1.9O-Ring 10,5 x 2,25445512Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 17
7.1.11Stecker Typ A 4-polig GW m. Bund716653Im Shop suchenPDF S. 17
7.1.15– mit GW-maxLeitplatte DMV-D../11 eco, /12 220-240605989Im Shop suchenPDF S. 17
7.2.1– mit GW-maxMagnetventil SV-D 507 Rp 3/4; 230V IP65605550Im Shop suchenPDF S. 19
7.2.2– mit GW-maxMagnetspule SV-D 507; 230V IP65 Nr. 20605274Im Shop suchenPDF S. 19
7.2.4O-Ring61,6 x 2,6 -N-NBR 70 DIN 3771445158Im Shop suchenPDF S. 19
7.2.5O-Ring10,7 x 2,6 -N-NBR 70 DIN 3771445157Im Shop suchenPDF S. 19
7.2.7Stellantrieb SKP15.004E2 220-240V625521Im Shop suchenPDF S. 19
7.2.8Zwischenstecker AGA62.000A00625504Im Shop suchenPDF S. 19
7.2.11Dichtung VGD40 für Druckwächterplatte625508Im Shop suchenPDF S. 19
7.2.12O-Ring 10,5 x 2,25445512Verfügbarkeit bitte unter 02307-9107897 erfragen.PDF S. 19
7.2.14Stecker Typ A 4-polig GW m. Bund716653Im Shop suchenPDF S. 19

Sie haben noch Artikel im Warenkorb

Schließen Sie Ihren Einkauf jetzt bequem ab oder lassen Sie sich beraten:

Zum Warenkorb

Persönliche Beratung – wir sind für Sie da!

Unser Kundenservice hilft Ihnen gerne telefonisch weiter:

02307 – 9107897
Mo – Do 08:00 – 16:30 Uhr
Fr 08:00 – 13:30 Uhr

Außerhalb der Öffnungszeiten erreichen Sie uns über das Kontaktformular:

Kontaktformular öffnen

Kostenloser Versand für registrierte Shop-Kunden bei der ersten Bestellung.

Jetzt Newsletter abonnieren
