Viessmann Aufbau-Kit mit Mischer für Aufputzinstallation

Nur einsetzbar in Verbindung mit witterungsgeführter Regelung. Z.B. Vitodens 222/333-F Typ B2TF/B3TF
In Kombination mit dem Aufbau-Kit haben die Geräte die Schutzklasse IPX1.

Komplette Baugruppe zur Wärmeverteilung über einen Heizkreis mit Mischer und einen Heizkreis ohne Mischer. Zusätzliche Bauhöhe 247 mm.

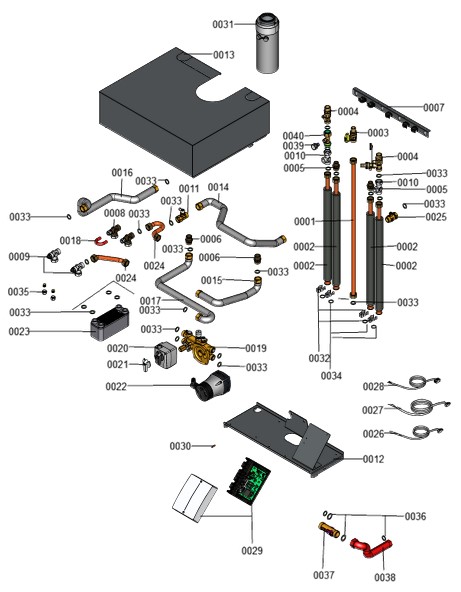

Das Aufbau-Kit besteht aus:

• Plattenwärmetauscher für Systemtrennung des Heizkreises mit Mischer,

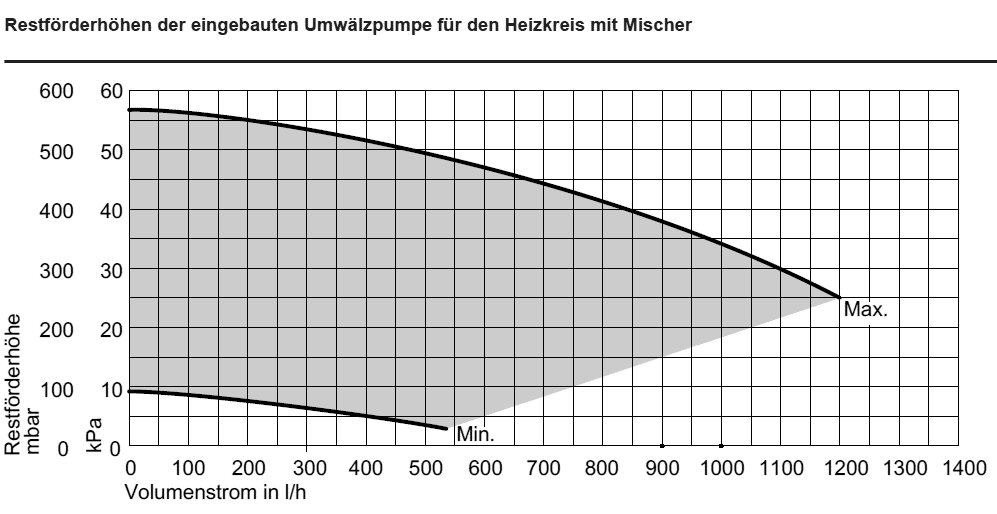

• drehzahlgeregelte Hocheffizienz-Umwälzpumpe für den Heizkreis mit Mischer,
• 3-Wege-Mischer mit Mischer-Motor,
• Mischerelektronik, kommunikationsfähig mit Regelung HMU über PlusBus.
• Einstellbarer Bypass,
• Vorlauftemperatursensor,
• Anschluss-Set für Aufputzinstallation mit Anschlussrohren,
• Absperrarmaturen für Heizwasservorlauf und -rücklauf (R ¾),
• 2 Anschluss-Stücke für Trinkwasser (R ½),
• Gasabsperrhahn mit thermischem Sicherheitsabsperrventil (R ½),
• AZ-Verlängerung Kesselanschluss-Stück
• Abdeckung im Gerätedesign

Bestell-Nr.: ZK04324

Über den Plattenwärmetauscher des Aufbau-Kits können max. 14 kW Wärmeleistung übertragen werden. Um abgeglichene Volumenströme des geregelten Heizkreises (Aufbau-Kit) und des ungeregelten Heizkreises (Radiatorenheizkreis) zu erreichen, muss der hydraulische Widerstand im Aufbau-Kit erhöht werden.Dazu kann das als Zubehör erhältliche Strangregulierventil mit Durchflussanzeige an der Primärseite des Plattenwärmetauschers zwischen Vor- und Rücklauf eingebaut werden. Die Nenn-Umlaufwassermenge des Heizkessels (siehe Technische Daten) abzüglich des Volumenstroms durch den Plattenwärmetauscher des Aufbau-Kits ergibt den Volumenstrom des ungeregelten Heizkreises.
