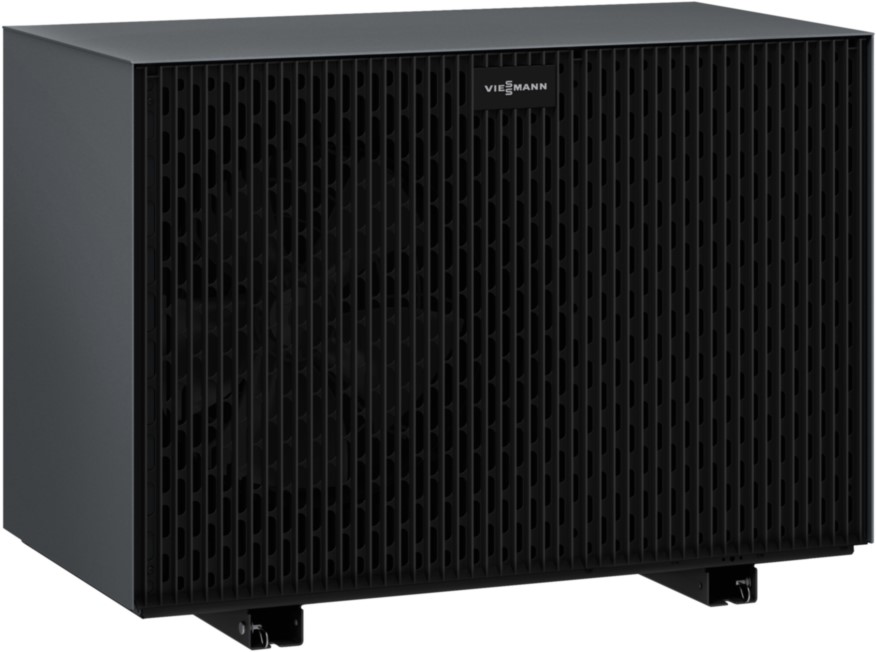

Paket Vitocal 250-A A04 230V AF mit Vitocell 100-V CVWC 250 Liter

Sicherheitshinweise

Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen.

Dieses Zeichen warnt vor Personenschäden

Dieses Zeichen warnt vor Sach- und Umweltschäden

Die Außeneinheit enthält leicht entflammbares Kältemittel der Sicherheitsgruppe A3 gemäß ISO 817 und ANSI/ASHRAE Standard 34.

Zielgruppe (ausschließlich autorisierte Fachkräfte)

• Arbeiten am Kältekreis mit brennbaren Kältemitteln der Sicherheitsgruppe A3 dürfen nur von Fachkräften durchgeführt werden, die dazu berechtigt sind. Diese Fachkräfte müssen gemäß EN 378 Teil 4 oder der IEC 60335-2-40, Abschnitt HH geschult sein. Der Befähigungsnachweis von einer industrieakkreditierten Stelle ist erforderlich.
• Lötarbeiten am Kältekreis dürfen nur durch Fachkräfte durchgeführt werden, die nach ISO 13585 und AD 2000, Merkblatt HP 100R zertifiziert sind. Und nur durch Fachkräfte, die für die auszuführenden Arbeitsverfahren qualifiziert und zertifiziert sind. Die Arbeiten müssen innerhalb des erworbenen Anwendungsspektrums liegen und gemäß der vorgeschriebenen Verfahren durchgeführt werden. Für Lötarbeiten an Verbindungen vom Akkumulator ist zusätzlich die Zertifizierung von Personal und Arbeitsverfahren durch eine notifizierte Stelle nach Druckgeräterichtlinie (2014/68/EU) erforderlich.

• Arbeiten an Elektroarbeiten dürfen nur von Elektrofachkräften durchgeführt werden.
• Alle sicherheitsrelevanten Punkte müssen regelmäßig durch die jeweiligen zertifizierten Fachkräfte geprüft werden, insbesondere vor der erstmaligen Inbetriebnahme sowie bei Wartung,Inspektion und Außerbetriebnahme.

• Die erstmalige Inbetriebnahme hat durch den Ersteller der Anlage oder einen von ihm benannten Fachkundigen zu erfolgen.

Zu beachtende Vorschriften

• Nationale Installationsvorschriften
• Gesetzliche Vorschriften zur Unfallverhütung
• Gesetzlichen Vorschriften zum Umweltschutz
• Gesetzliche Vorschriften für Druckgeräte: Druckgeräterichtlinie 2014/68/EU

• Berufsgenossenschaftliche Bestimmungen
• Einschlägige Sicherheitsbestimmungen folgender Normen und Vorschriften
  DE: DIN, EN und VDE
  AT: ÖNORM, EN, ÖVE
  CH: SEV, SUVA, SVTI, SWKI und VKF und EKAS-Richtlinie 6517: Flüssiggas
• Betriebssicherheitsverordnung (BetrSichV)
• Gefahrstoffverordnung (GefStoffV)
• VDMA 24020-3: Kälteanlagen mit brennbarem Kältemittel der Sicherheitsgruppe A3
• TRBS 1112-1: Explosionsgefährdungen bei und durch Instandhaltungsarbeiten
• DGUV Regel 100-500, Kapitel 2.35: Betreiben von Kälteanlagen, Wärmepumpen und Kühleinrichtungen
• FprCEN/TS 17607: Zusätzliche Aspekte zu Betrieb, Wartung, Instandhaltung, Reparatur und Still-Legung von Kälte-, Klima- und Wärmepumpenanlagen, die entflammbare Kältemittel enthalten.
• Vorschriften der F-Gase-Verordnung 2024/573/EU


Sicherheitshinweise für Arbeiten an der Anlage

Die Außeneinheit enthält das brennbare Kältemittel R290 (Propan C3H8). Bei einer Undichtheit kann durch austretendes Kältemittel mit der Umgebungsluft eine brennbare oder explosive Atmosphäre entstehen. In unmittelbarer Umgebung der Außeneinheit ist ein Schutzbereich definiert, in welchem bei Arbeiten am Gerät besondere Regeln gelten.

Arbeiten im Schutzbereich

Gefahr
Explosionsgefahr: Bei austretendem Kältemittel kann mit der Umgebungsluft eine brennbare oder explosive Atmosphäre entstehen.
Brand und Explosion im Schutzbereich durch folgende Maßnahmen vermeiden:

■ Zündquellen fernhalten, z. B. offene Flammen, heiße Oberflächen, nicht zündquellenfreie elektrische Geräte, mobile Endgeräte mit integriertem Akku (z. B. Mobiltelefone, Fitnessuhren usw.).
■ Zulässige Werkzeuge: Alle Werkzeuge für die Arbeiten im Schutzbereich müssen gemäß den gültigen Normen und Vorschriften für Kältemittel der Sicherheitsgruppe A3 ausgelegt und explosionsgeschützt sein, z. B. bürstenlose Maschinen (Akkuschrauber), Absauggeräte, Entsorgungsbehälter, Monteurhilfen, Vakuumpumpen, ableitfähige Schläuche, mechanische Werkzeuge aus funkenfreiem Material usw.

Hinweis
Die Werkzeuge müssen auch für die eingesetzten Druckbereiche geeignet sein.
Werkzeuge müssen sich in einem einwandfreien und gewarteten Zustand befinden.

■ Die verwendeten elektrischen Betriebsmittel müssen den Anforderungen an explosionsgefährdete Bereiche, Zone 2 entsprechen.
■ Keine brennbaren Stoffe verwenden, z. B. Sprays oder andere brennbare Gase.
■ Statische Aufladung abführen: Vor den Arbeiten geerdete Objekte berühren, z. B. Heizungs- oder Wasserrohre.
■ Sicherheitseinrichtungen nicht entfernen, blockieren oder überbrücken.
■ Keine Veränderungen vornehmen: Außeneinheit, Zulauf-/Ablaufleitungen, elektrische Anschlüsse/Leitungen und die Umgebung nicht verändern. Keine Bauteile oder Plomben entfernen.

Arbeiten an der Anlage

• Inneneinheit und Außeneinheit spannungsfrei schalten, z. B. an der separaten Sicherung oder einem Hauptschalter, und auf Spannungsfreiheit prüfen.
  Hinweis: Zusätzlich zum Regelungsstromkreis können mehrere Laststromkreise vorhanden sein.

• Anlage gegen Wiedereinschalten sichern.
• Bei allen Arbeiten geeignete persönliche Schutzausrüstung tragen.


Gefahr
Das Berühren stromführender Bauteile kann zu schweren Verletzungen führen. Einige Bauteile auf Leiterplatten führen nach Ausschalten der Netzspannung noch Spannung. Vor dem Entfernen von Abdeckungen an den Geräten mindestens 4 Minuten warten, bis sich die Spannung abgebaut hat.

Gefahr
Heiße Oberflächen und Medien können Verbrennungen oder Verbrühungen zur Folge haben.
■ Gerät vor Wartungs- und Servicearbeiten ausschalten und abkühlen lassen.
■ Heiße Oberflächen an Gerät, Armaturen und Verrohrung nicht berühren.

Achtung
Durch elektrostatische Entladung können elektronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte berühren, z. B. Heizungs- oder Wasserrohre, um die statische Aufladung abzuleiten.

Arbeiten am Kältekreis

Das Kältemittel R290 (Propan) ist ein luftverdrängendes, farbloses, brennbares, geruchsloses Gas undbildet mit Luft explosionsfähige Gemische. Abgesaugtes Kältemittel muss von autorisierten Fachbetrieben fachgerecht entsorgt werden.

Vor Beginn der Arbeiten am Kältekreis folgende Maßnahmen durchführen:

• Kältekreis auf Dichtheit prüfen.
• Sehr gute Be- und Entlüftung besonders im Bodenbereich sicherstellen und während der Dauer der Arbeiten aufrechterhalten.
• Umgebung des Arbeitsbereichs absichern.
• Folgende Personen über die Art der durchzuführenden Arbeiten informieren:
  – Das gesamte Wartungspersonal
  – Alle Personen, die sich in der näheren Umgebung der Anlage aufhalten.

• Die unmittelbare Umgebung der Wärmepumpe auf brennbare Materialien und Zündquellen untersuchen: Alle brennbaren, beweglichen Materialien und jegliche Zündquellen aus dem Schutzbereich entfernen.
• Vor, während und nach den Arbeiten die Umgebung mit einem für R290 geeigneten, explosionsgeschützten Kältemitteldetektor auf austretendes Kältemittel prüfen. Dieser Kältemitteldetektor darf keine Funken erzeugen und muss angemessen abgedichtet sein.
• In folgenden Fällen muss ein CO2- oder Pulverlöscher zur Hand sein:
  – Kältemittel wird abgesaugt.
  – Kältemittel wird nachgefüllt.
  – Löt- oder Schweißarbeiten werden durchgeführt.
• Rauchverbotszeichen anbringen


Gefahr
Austretendes Kältemittel kann zu Feuer und Explosionen führen, die schwerste Verletzungen bis hin zum Tod zur Folge haben.
■ Mit Kältemittel befüllten Kältekreis nicht anbohren oder anbrennen.
■ Schraderventile des Kältekreises nicht betätigen, ohne dass eine Füllarmatur oder ein Absauggerät angeschlossen ist.
■ Maßnahmen gegen elektrostatische Aufladung treffen.
■ Nicht rauchen! Offenes Feuer und Funkenbildung verhindern. Niemals Schalter von Licht und Elektrogeräten betätigen.
■ Komponenten, die Kältemittel enthalten und enthielten, gemäß den gültigen Vorschriften und Normen an gut belüfteten Orten lagern, transportieren und kennzeichnen.Gefahr
Unkontrolliertes Austreten von Kältemittel in geschlossenen Räumen kann zu Atemnot und Erstickung führen.
■ Kältemittel nicht einatmen.
■ In geschlossenen Räumen für ausreichende Belüftung sorgen.

Gefahr
Direkter Kontakt mit flüssigem und gasförmigem Kältemittel kann zu schweren gesundheitlichen Schäden führen, z. B. Erfrierungen und/oder Verbrennungen. Beim Einatmen besteht Erstickungsgefahr.
■ Direkten Kontakt mit flüssigem und gasförmigem Kältemittel vermeiden.
■ Persönliche Schutzausrüstung für den Umgang mit flüssigem und gasförmigem Kältemittel tragen.
■ Kältemittel nicht einatmen.

Gefahr
Kältemittel steht unter Druck:
Mechanische Belastung von Leitungen und Komponenten kann Undichtheiten am Kältekreis zur Folge haben.
Keine Lasten auf die Leitungen und Komponenten aufbringen, z. B. Abstützen oder Ablegen von Werkzeugen.

Gefahr
Heiße und kalte metallische Oberflächen des Kältekreises können bei Hautkontakt zu Verbrennungen oder Erfrierungen führen.
Persönliche Schutzausrüstung zum Schutz vor Verbrennungen oder Erfrierungen tragen.

Achtung
Bei der Entnahme von Kältemittel können hydraulische Komponenten einfrieren.
Vorher Heizwasser aus der Wärmepumpe ablassen.

Gefahr
Durch Schäden am Kältekreis kann Kältemittel in das hydraulische System gelangen. Dies kann zu schweren gesundheitlichen Schäden führen.
Nach Fertigstellen der Arbeiten das hydraulische System primär- und sekundärseitig fachgerecht entlüften.

Installation

Frostschutz

Achtung
Durch Frost können Schäden an der Wärmepumpe entstehen.
■ Alle hydraulische Leitungen wärmedämmen.
■ Um die Frostschutzfunktion zuaktivieren, vor dem Füllen des Sekundärkreises die Wärmepumpe elektrisch anschließen. Spannungsversorgung einschalten. Netzschalter an der Inneneinheit einschalten.
■ Sekundärkreis nur mit geeignetem Füllwasser gemäß VDI 2035 befüllen, nicht mit frostschutzhaltigen Medien.

Elektrische Verbindungsleitungen

Gefahr
Durch kurze elektrische Leitungen kann bei Undichtheit am Kältekreis gasförmiges Kältemittel in das Innere des Gebäudes gelangen.
■ Gebäudedurchführung entsprechend dem Stand der Technik verschließen. Die Gebäudedurchführung erfolgt z. B. über ein passendes Futterrohr mit Mauerdichtflanschen.
■ Min. Länge der elektrischen Verbindungsleitungen zwischen Innen- und Außeneinheit: 3 Meter

Achtung
Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage.
■ Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden.
■ Keine Reparaturen am Inverter vornehmen. Im Fall eines Defekts den Inverter austauschen.

Zusatzkomponenten, Ersatz- und Verschleißteile

Achtung
Zusatzkomponenten, Ersatz- und Verschleißteile, die nicht mit der Anlage geprüft wurden, können die Funktion beeinträchtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung einschränken. Bei Einbau und Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatzteile verwenden.

Sicherheitshinweise für den Betrieb der Anlage

Verhalten bei Austritt von Kältemittel

Gefahr
Austretendes Kältemittel kann zu Feuer und Explosionen führen, die schwerste Verletzungen bis hin zum Tod zur Folge haben.
Brand und Explosion durch folgende Maßnahmen vermeiden:

■ Sehr gute Be- und Entlüftung besonders im Bodenbereich der Außeneinheit sicherstellen.
■ Nicht rauchen! Offenes Feuer und Funkenbildung verhindern. Niemals Schalter von Licht und Elektrogeräten betätigen.
■ Personen aus der Gefahrenzone entfernen.
■ Stromversorgung für alle Anlagenkomponenten von sicherer Stelle aus unterbrechen.
■ Zündquellen aus der Gefahrenzoneentfernen.
■ Anlagenbetreiber darüber informieren, dass für die Dauer der Instandsetzung keine Zündquelle in die Gefahrenzone eingebracht werden darf.
■ Zur Instandsetzung autorisierte Fachkraft beauftragen.
■ Anlage erst nach der Instandsetzung und Dichtheitsprüfung wieder in Betrieb nehmen. Dichtheitsprüfung sowohl für den Kältekreis als auch für die heizwasserseitigen Verbindungen durchführen.

Gefahr
Direkter Kontakt mit flüssigem und gasförmigem Kältemittel kann zu schweren gesundheitlichen Schäden führen, z. B. Erfrierungen und/oder Verbrennungen.
Direkten Kontakt mit flüssigem und gasförmigem Kältemittel vermeiden.

Gefahr
Einatmen von Kältemittel kann zu Ersticken führen.
Kältemittel nicht einatmen.

Verhalten bei Wasseraustritt aus dem Gerät

Gefahr
Bei Wasseraustritt aus dem Gerät besteht die Gefahr eines Stromschlags.
Heizungsanlage an der externen Trennvorrichtung ausschalten (z. B. Sicherungskasten, Hausstromverteilung).
Bei Wasseraustritt aus dem Gerät besteht die Gefahr von Verbrühungen.
Heißes Heizwasser nicht berühren.

Verhalten bei Vereisung der Außeneinheit

Achtung
Eisbildung in der Kondenswasserwanne und im Ventilatorenbereich der Außeneinheit kann Geräteschäden zur Folge haben.
Hierzu Folgendes beachten:

■ Keine mechanischen Gegenstände/ Hilfsmittel zur Entfernung von Eis verwenden.
■ Vor dem Einsatz von elektrischen Heizgeräten, Kältekreis mit geeignetem Messgerät auf Dichtheit prüfen.
– Das Heizgerät darf keine Zündquelle darstellen.
– Das Heizgerät muss den Anforderungen gemäß EN 60335-2-30 entsprechen.
■ Falls die Außeneinheit regelmäßig vereist (z. B. in frostreichen Regionen mit viel Nebel), für Kältemittel R290 geeignete Ventilatorringheizung (Zubehör) und/oder elektrische Begleitheizung in der Kondenswasserwanne (Zubehör oder werkseitig eingebaut) installieren.

Sicherheitshinweise für die Lagerung der Außeneinheit

Die Außeneinheit ist werkseitig mit dem Kältemittel R290 (Propan) gefüllt.

Gefahr
Austretendes Kältemittel kann zu Feuer und Explosionen führen, die schwerste Verletzungen bis hin zum Tod zur Folge haben. Beim Einatmen besteht Erstickungsgefahr.
Außeneinheit nur unter folgenden Bedingungen lagern:

■ Für die Lagerung muss ein Konzept zum Explosionsschutz vorhanden sein.
■ Für ausreichende Belüftung des Lagerorts sorgen.
■ Temperaturbereich für die Lagerung: –25 °C bis 70 °C
■ Außeneinheit nur in der werkseitigen Schutzverpackung lagern.
■ Außeneinheit vor Beschädigung schützen.
■ Die max. Anzahl von Außeneinheiten, die zusammen an einem Ort gelagert werden dürfen, ist durch die örtlichen Bestimmungen geregelt.
