Robuster Niedertemperatur-Heizkessel für Gewerbe und kommunale Wärmeanlagen
Vitomax LW M80B mit 157 kW Nenn-Wärmeleistung: Der kompakte Stahlheizkessel ist als Dreizugkessel für den Betrieb mit einem geeigneten Öl-/Gas-Gebläsebrenner ausgeführt. Große Wasserinhalte, weite Wasserwände und die niedrige Brennraumbelastung unterstützen einen ruhigen, betriebssicheren Anlagenbetrieb mit langen Brennerlaufzeiten. Der Kessel eignet sich als Wärmequelle für gewerbliche, kommunale und vergleichbare professionelle Heizungsanlagen sowie für Grund- oder Spitzenlastaufgaben.
Für professionelle Heizungsanlagen ausgelegt
157 kW für Grundlast oder Spitzenlast
Der Vitomax LW kann in professionellen Wärmeanlagen als eigenständiger Wärmeerzeuger oder passend zum Anlagenkonzept für Grund- und Spitzenlast eingesetzt werden.
Dreizugtechnik mit niedriger Brennraumbelastung
Die Dreizug-Bauweise schafft gute Voraussetzungen für eine schadstoffarme Verbrennung mit niedrigen Stickoxid-Emissionen und eine effiziente Wärmeübertragung.
Flexible Brenner- und Hydraulikeinbindung
Geeignete Öl-, Gas- und Zweistoff-Gebläsebrenner können adaptiert werden. Durch die weiten Wasserwände ist kein Mindest-Volumenstrom erforderlich.
Vitotronic mit Farb-Touch-Display
Drei Regelungsvarianten decken den angehobenen Betrieb, den witterungsgeführten Einzelkesselbetrieb und Mehrkesselanlagen mit bis zu acht Kesseln ab.
Großer Wasserinhalt für ruhigen Anlagenbetrieb
Der Vitomax LW M80B verfügt über weite Wasserwände und einen großen Kesselwasserinhalt. Das unterstützt die Eigenzirkulation und eine sichere Wärmeübertragung. Gleichzeitig können längere Brennerlaufzeiten und weniger Schaltintervalle erreicht werden – ein Vorteil insbesondere bei gewerblichen und kommunalen Anlagen mit langen Betriebszeiten.
Die kompakte Konstruktion erleichtert die Einbringung in Heizräume und ist damit auch für Modernisierungsprojekte interessant. Die belastbare Kesselabdeckung unterstützt Montage und Wartung. Der Niedertemperaturkessel ist CE-gekennzeichnet. Der Kesselmantel ist mit einer 80 mm starken Verbundwärmedämmung und die Kesselrückseite mit 50 mm Wärmedämmung ausgeführt, um Strahlungsverluste zu reduzieren.
Brenner passend zum Projekt auswählen
Der Brenner gehört nicht automatisch zum Lieferumfang dieses Kesselangebots. Die Auswahl und Auslegung eines geeigneten Öl-/Gas- oder Zweistoff-Gebläsebrenners muss auf Kesselleistung, Brennstoff, Emissionsanforderungen, Feuerungsanlage und Regelung abgestimmt werden.
Vitomax LW M80B – Kesselbasis
- Heizkessel Vitomax LW M80B mit Kesseltür und Brennerplatte
- Ungebohrte Montageplatte zur Befestigung eines geeigneten Brenners an der Kesseltür
- Eingeschobene Wirbulatoren
- Wärmedämmung des Kesselkörpers
- Brennkammerschauglas
- Reinigungsbürste
- Wirbulatorenzieher
- Isolierbleche im Viessmann-Design zur Verkleidung des wärmegedämmten Grundkessels
- Abnehmbare Kesselabdeckung zur Erleichterung von Montage und Wartung
- Isolierblech zur Aufnahme einer oben aufgesetzten Vitotronic-Regelung
- Durchführungen für Sensor- und Brennerkabel zum Anschluss an die Vitotronic-Regelung
- Beipack für oben aufgesetzte Vitotronic-Regelung mit Brennerleitungen Nr. 41/90, 2-fach, Zugentlastung und Regelungsblende
- TU-Set mit Bedienungs-, Service- und Montageunterlagen für Vitomax LW M60B/M80B
- Basisregelung Base E für eine Einkesselanlage mit konstanter Kesselwassertemperatur
Nicht automatisch enthalten: Der zum Projekt passende Gebläsebrenner, Brennstoffarmaturen, Abgasanlage, hydraulische Sicherheits- und Anlagenkomponenten, Pumpen, Druckhaltung sowie weitere projektspezifische Ausrüstung, sofern diese nicht ausdrücklich als Bestandteil der gewählten Shop-Konfiguration ausgewiesen ist. Die endgültige Zusammenstellung ist durch Fachplanung und Anlagenbauer festzulegen.
Vitomax LW M80B · 157 kW
| Artikelnummer | Z032690 |
|---|---|
| Baureihe / Typ | Vitomax LW / M80B |
| Bauart | Niedertemperatur-Öl-/Gas-Heizkessel aus Stahl, Dreizugkessel mit zylindrischem Brennraum |
| Kennzeichnung | CE-gekennzeichnet |
| Brennstoffe | Heizöl EL nach DIN 51603 und Gas nach DVGW-Arbeitsblatt G 260 |
| Nenn-Wärmeleistung (Hi), Gas | 157 kW |
| Nenn-Wärmeleistung (Hi), Heizöl EL | 157 kW |
| Max. Feuerungs-Wärmeleistung, Gas | 166 kW |
| Max. Feuerungs-Wärmeleistung, Heizöl EL | 166 kW |
| Wirkungsgrad (Hi), Gas | 94,8 % |
| Wirkungsgrad (Hi), Heizöl EL | 94,8 % |
| Zulässige Vorlauftemperatur | 110 °C |
| Zulässiger Betriebsdruck | 6 bar |
| Kesselwasserinhalt | 319 Liter |
| Abgasanschluss | Ø 250 mm |
| Mindest-Heizwasservolumenstrom | Kein Mindest-Heizwasservolumenstrom erforderlich |
| Wärmedämmung | Kesselmantel 80 mm, Kesselrückseite 50 mm |
| Abmessungen L × B × H | 1475 × 757 × 1545 mm |
| Gewicht | 532,5 kg |
| Einbringmaße L × B × H mit Stutzen | 1500 × 760 × 1439 mm |
| Regelungsoptionen | Vitotronic 100 CC1E, Vitotronic 200 CO1E oder Vitotronic 300 CM1E |
Die produktspezifischen technischen Angaben stammen aus der Viessmann Datanorm, Stand August 2026, und sind für dieses Produkt maßgeblich. Prospektangaben werden für Serienmerkmale und Systembeschreibungen herangezogen.
Drei Vitotronic Varianten passend zur Anlagenstruktur
Die Regelung wird nach Art und Umfang der Heizungsanlage gewählt. Die Displaybilder dienen als visuelle Orientierung; dargestellte Temperaturen, Leistungen und Anlagenbilder sind Beispielanzeigen und keine technischen Daten des Kessels.
Angehobener Betrieb oder externe witterungsgeführte Anlagenregelung
Die Vitotronic 100 CC1E ist für den Betrieb mit angehobener Kesselwassertemperatur oder für witterungsgeführten Betrieb in Verbindung mit einer externen Regelung vorgesehen. Sie unterstützt 2-stufige oder modulierende Brenner.
- Kesselschutz über Therm-Control; abhängig von Kessel und Anlagenaufbau alternativ mit Beimischpumpe oder stetiger Rücklauftemperaturregelung
- Alternativ Regelung eines Speicherladesystems mit geregeltem 3-Wege-Ventil
- Plug-and-Work-Funktion und Inbetriebnahme-Assistent
- Adaptive Speichertemperaturregelung, Diagnosesystem, Sommersparschaltung und Pumpenblockierschutz
- Kesseltemperatursensor; externe Geräte über Rast-5-Systemstecker
- Anlagenschalter, TÜV-Taste, elektronischer Maximaltemperaturbegrenzer, Temperaturregler und Sicherheitstemperaturbegrenzer nach EN 12828
- Schornsteinfeger-Prüffunktion sowie Betriebs- und Störungsanzeige über das Farb-Touch-Bedienteil
- Anschlussmöglichkeiten für externes Anfordern, Kesselfreigabe und Einschalten der Brennerstufen

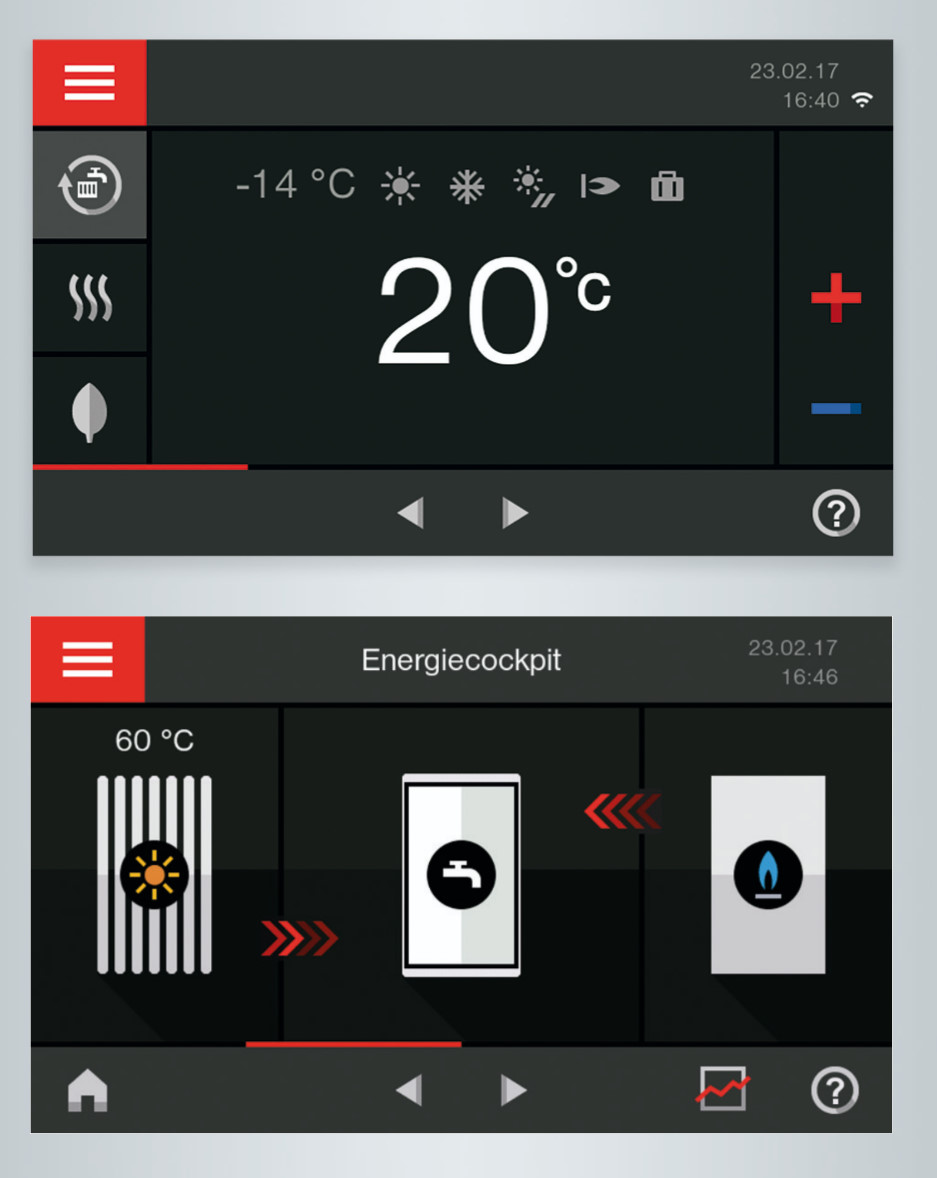

Witterungsgeführte Regelung für die Einkesselanlage
Die Vitotronic 200 CO1E regelt eine Einkesselanlage witterungsgeführt mit gleitend abgesenkter Kesselwassertemperatur und ist für 2-stufige oder modulierende Brenner ausgelegt.
- Ein direkter Heizkreis; mit Zubehör um einen 2. und 3. Heizkreis mit Mischer erweiterbar
- Getrennte Heizkennlinien und Zeitprogramme für Raumbeheizung, Trinkwassererwärmung und Zirkulation
- Automatische Anpassung der Zeitprogramme für Trinkwassererwärmung und Zirkulationspumpe
- Therm-Control sowie – abhängig von Anlage und Kessel – Beimischpumpe oder stetige Rücklauftemperaturregelung
- Plug-and-Work-Funktion und Inbetriebnahme-Assistent
- Automatische Sommer-/Winterzeitumschaltung, Diagnosesystem, adaptive Speichertemperaturregelung, Wartungs- und Sammelstörmeldung
- Bedarfsabhängige Heizkreispumpen- und Brennerabschaltung, Sommersparschaltung und variable Heizgrenze
- Abgastemperaturüberwachung mit optionalem Abgastemperatursensor
- Kessel- und Außentemperatursensor; Speichertemperatursensor separat mitgeliefert
- Tauchtemperatursensor NTC 10 kΩ mit 5,8 m Anschlussleitung und Stecker
Kaskadenregelung für Mehrkesselanlagen mit bis zu 8 Kesseln
Die Vitotronic 300 CM1E arbeitet witterungsgeführt mit gleitend abgesenkter Kesselwassertemperatur und besitzt zusätzlich die Funktion zur Kaskadierung von bis zu acht monovalenten Heizkesseln. Die Folgekessel werden mit Vitotronic 100 CC1E ausgerüstet.
- Für 2-stufige oder modulierende Brenner
- Ein direkter Heizkreis und bis zu zwei Heizkreise mit Mischer
- Getrennte Heizkennlinien und Zeitprogramme für Raumbeheizung, Trinkwassererwärmung und Zirkulation
- Automatische Anpassung der Trinkwasser- und Zirkulationszeitprogramme
- Therm-Control sowie abhängig vom Anlagenaufbau Beimischpumpe oder stetige Rücklauftemperaturregelung
- Plug-and-Work-Funktion, Inbetriebnahme-Assistent und integriertes Diagnosesystem
- Sommer-/Winterzeitumschaltung, Wartungs- und Sammelstörmeldung sowie variable Heizgrenze
- Abgastemperaturüberwachung mit optionalem Sensor
- Kessel- und Außentemperatursensor; Speichertemperatursensor separat mitgeliefert
- Tauchtemperatursensor NTC 10 kΩ mit 5,8 m Anschlussleitung und Stecker
- Kommunikationsmodul LON für den Datenaustausch im Viessmann LON-Systembus
Gemeinsame Kommunikations- und Erweiterungsmöglichkeiten
Die folgenden Funktionen sind bei den Vitotronic-Regelungen weitgehend gemeinsam. Einzelne Schnittstellen und Cloud-/GLT-Funktionen benötigen die jeweils genannten Zubehörmodule.
- KM-BUS zur Anbindung geeigneter Zubehörkomponenten
- LON-BUS zur Systemkommunikation; je nach Regelung ist Zubehör bzw. ein Kommunikationsmodul erforderlich
- Integrierte WLAN-Schnittstelle zum Anschluss des Viessmann Service-Tools
- Vitocom 100 LAN1 (Zubehör) über LON-BUS für Vitodata 100 zur Fernüberwachung
- Vitocom 300 LAN3 (Zubehör) über LON-BUS für Vitodata 300 zur erweiterten Fernüberwachung und Fernoptimierung
- Vitogate 300 Typ BN/MB (Zubehör) zur Einbindung in übergeordnete Gebäudeleittechnik
- Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON-BUS möglich
- Funktionserweiterung EA1 (Zubehör) für 0–10-V-Sollwertvorgabe von Kesselwassertemperatur oder Kesselleistung, externes Sperren, Störungsmeldungen und Ansteuerung einer Zubringerpumpe
- Steckadapter (Zubehör) zum Anschluss zusätzlicher externer Sicherheitseinrichtungen,
z. B. Wassermangelsicherung oder Druckbegrenzer
Für professionelle Leittechnik vorbereitet
Die Schnittstellen sind insbesondere für größere Liegenschaften, kommunale Gebäude und gewerbliche Anlagen interessant. Welcher Kommunikationsweg tatsächlich eingesetzt wird, hängt von Regelungsvariante, Zubehör, vorhandener Gebäudeleittechnik und Betreiberkonzept ab.
Kessel, Brenner, Regelung und Anlagenperipherie als System auslegen
Der Vitomax LW wird projektspezifisch mit Brenner, Regelung, Sicherheitstechnik, Hydraulik, Abgasführung und gegebenenfalls Gebäudeautomation komplettiert. Brennerleistung, Feuerraumgeometrie, Brennstoff, Emissionsgrenzen, Schornstein-/Abgasanlage und hydraulische Einbindung sind vor Bestellung durch Fachplanung und Anlagenbauer zu prüfen.
ErP-Hinweis für diese Leistungsklasse: Nach den Angaben von Viessmann erfüllt der Vitomax LW in Kombination mit einem Ölbrenner und einer Nenn-Wärmeleistung unter 400 kW die Effizienzvorgaben der ErP-Richtlinie. Heizkessel mit Gasbrenner und einer Nenn-Wärmeleistung unter 400 kW erfüllen diese Effizienzvorgaben nicht und können daher nur zu Ersatzzwecken oder im Bereich von Technologieanwendungen eingesetzt werden.
Ein möglicher Betrieb mit Wasserstoff setzt einen dafür geeigneten und freigegebenen Brenner sowie die Einhaltung der jeweils geltenden Hersteller-, Sicherheits- und Genehmigungsanforderungen voraus. Die Brennstofffreigabe ist deshalb immer anhand der konkreten Brenner-/Kesselkombination zu prüfen.
