Beschreibung

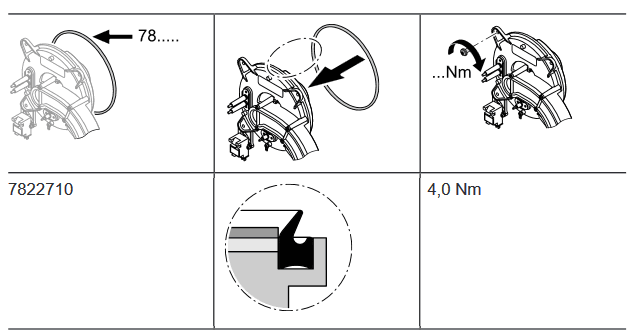

Viessmann Ersatz Brennerdichtung
Dichtung alle 2 Jahre austauschen
passend zu:
Vitodens 300 WB3A WB3B
7176537 7176538 7176539 7179822 7179823 7179824 7194468
7194469 7194470 7194471
Vitodens 333 WS3A
7177362 7185299 7190613 7190614 7199690 7246172

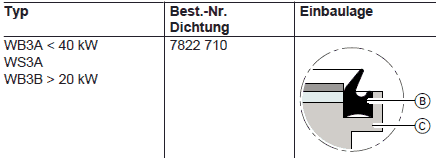

B: Brennerdichtung
C: Nut in Lüftergehäuse
Hinweise für die Fachkraft:
1. Anlagenschalter an der Regelung und Netzspannung ausschalten.
2. Gasabsperrhahn schließen und sichern.

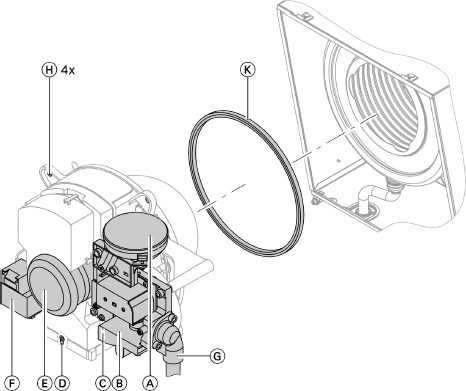

3. Elektrische Leitungen von Differenzdrucksensor (A), Gasarmatur (B), Ionisationselektrode (C), Erdung (D), Gebläsemotor (E) und Zündeinheit (F) abziehen.
4. Befestigungsschrauben des Gasanschlussflansches (G) herausschrauben.
5. Vier Muttern (H) lösen und Brenner abnehmen. ! Achtung Beschädigungen des Drahtgewebes vermeiden. Brenner nicht auf den Flammkörper ablegen !
6. Brennerdichtung (K) auf Beschädigungen prüfen.
