Produktdetails
Flammenfühler QRA2 - UV Lichtfühler mit normaler Empfindlichkeit für Siemens Feuerungsautomaten und Flammenwächter im intermittierenden Betrieb:
- LGB2
- LGB4 mit Adapter AGQ1
- LFL
- LFE1
- LFE10
- LMG mit Adapter AGQ2

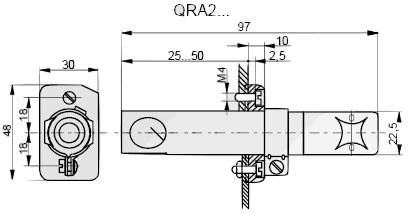

Kunststoffgekapselte Ausführung, metallisiert zur Verhinderung statischer Aufladung im Luftstrom des Gebläses, für direkte Befestigung am Brenner. Die mittlere Lebensdauer der UV-Zelle beträgt 10.000 Stunden bei 50°C. Höhere Umgebungstemperaturen beeinträchtigen die Lebensdauer erheblich.
Schutzart: IP40
Funktionsweise:
Es wird die UV-Strahlung von Gas- und Ölflammen zur Bildung des Flammensignals herangezogen. Strahlungsdetektor ist eine UV-empfindliche Zelle mit 2 Elektroden, die durch Bestrahlung im Wellenlängenbereich 190...270 nm zündet und damit einen Strom in Flammenfühlerkreis erzeugt. Auf nachglühende Schamottierung des Feuerraums oder Tageslicht reagiert die UV-Zelle nicht.
Installationshinweis:
Verlegen Sie die Zündkabel immer separat und mit möglichst grossem Abstand zum Fühlerkabel.

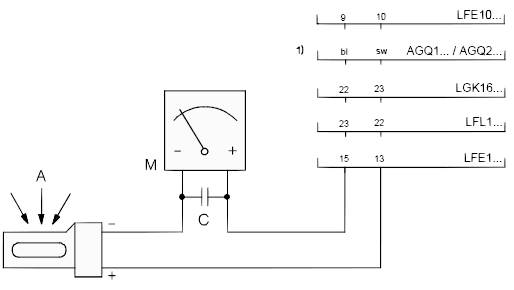

Ein störungsfreier Brennerbetrieb ist nur dann gewährleistet, wenn die Intensität der UV-Strahlung am Einbauort des Fühlers noch so groß ist, dass dieser während jeder Halbwelle sicher zündet. Die Kontrolle der Intensität der UV-Strahlung am Einbauort des Fühlers erfolgt durch Messung des Fühlerstroms.
M: Mikroamperemeter mit Innenwiderstand < 5000 Ohm
C: Elektrolytkondensator 100-470uF /10-25V
Die notwendigen minimale Fühlerstromwerte emtnehmen Sie dem Datenblatt des Feuerungsautomaten bzw. der Betriebsanleitung des Fühlerstrom-Messgeräts KF8832.
