Weishaupt Brenner G 70/3-A / ZM-NR G 70/4-A / ZM-NR
Dokument 83221880. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Zum Vergrößern einfach auf eine Zeichnung klicken.

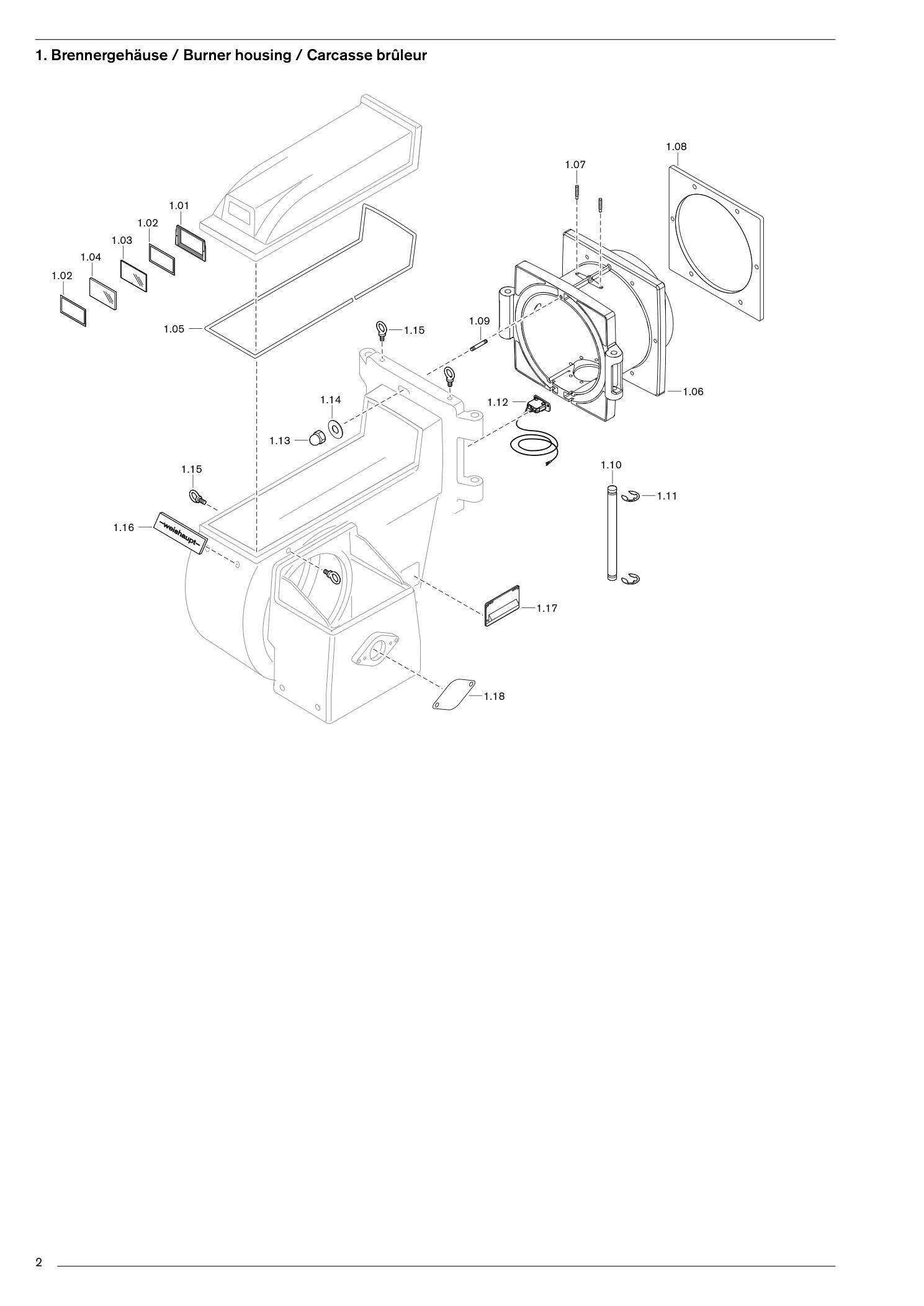

1. Brennergehäuse / Burner housing
18 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.01 | Schauglasrahmen | 17530501087 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.02 | Dichtung 86,25 x 166,25 | 17530501417 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.03 | Farbglas blau 2 x 85 x | 165270 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.04 | Schauglas 165 x 85 | 27070601582 | Im Shop suchenPDF S. 3 |
| 1.05 | Profilgummi 12 x 12 x 6 schwarz | 756036 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.06 | Schwenkflansch | 21770601017 | Im Shop suchenPDF S. 3 |
| 1.07 | Klemmschraube M12 x 64 | 21770614027 | Im Shop suchenPDF S. 3 |
| 1.08 | Flanschdichtung | 21170601017 | Im Shop suchenPDF S. 3 |
| 1.09 | Stiftschraube M16 Fo x 90 DIN | 939421 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.10 | Schwenkbolzen 25 x | 506181 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.11 | Sicherungsscheibe 19 DIN 6799 | 431618 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.12 | Endschalter | 21130401062 | Im Shop suchenPDF S. 3 |
| 1.13 | Hutmutter M16 DIN 1587 | 21551401047 | Im Shop suchenPDF S. 3 |
| 1.14 | Scheibe 17 x 50 | 18127401207 | Im Shop suchenPDF S. 3 |
| 1.15 | Ringschraube M12 DIN | 580405 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.16 | Firmenschild 68 x | 295181 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 3 |
| 1.17 | Kabeleinführung W-FM komplett | 21170401022 | Im Shop suchenPDF S. 3 |
| 1.18 | Abdeckblech | 18227402017 | Im Shop suchenPDF S. 3 |

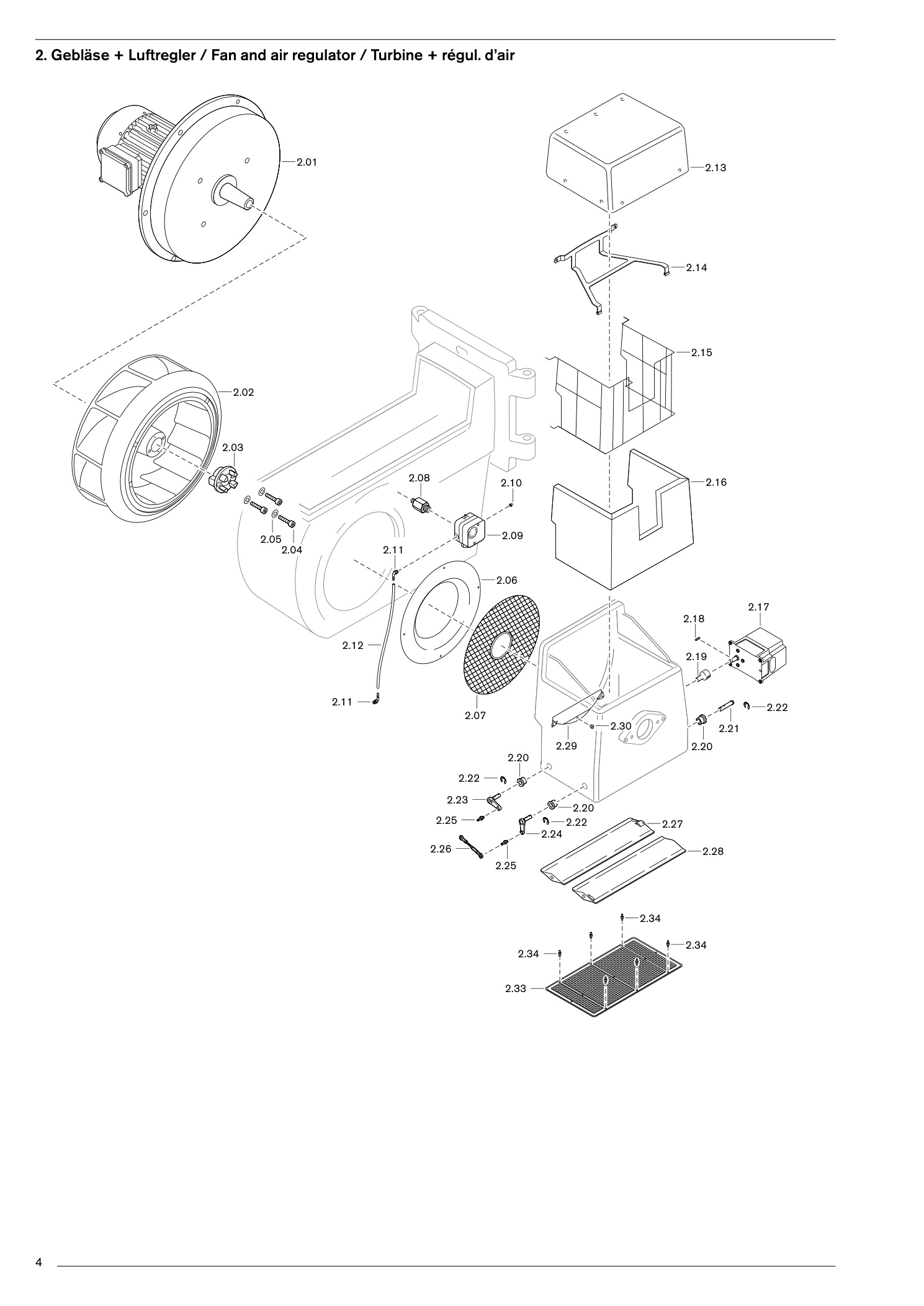

2. Gebläse + Luftregler / Fan and air regulator / Turbine + régul. d’air
36 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.01 | MotorW-D160/240-2/22K0 | 21871507010 | Im Shop suchenPDF S. 5 |
| 2.01 | MotorW-D160/240-2/28K0 | 21870607050 | Im Shop suchenPDF S. 5 |
| 2.02 | Gebläserad 590 x 160 blau | 21170408112 | Im Shop suchenPDF S. 5 |
| 2.03 | Klauenkupplung | 21170409017 | Im Shop suchenPDF S. 5 |
| 2.04 | Schraube M 8 x 40 DIN | 912402 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.05 | Sicherungsscheibe S 8 | 490005 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.06 | Einlaufdüse 570 x 386 x 75 (50Hz) | 21170402177 | Im Shop suchenPDF S. 5 |
| 2.07 | Ansauggitter 68 x | 570211 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.08 | Einschraubstutzen M10 x G 1/4 x 42 | 25110324017 | Im Shop suchenPDF S. 5 |
| 2.09 | Druckwächter LGW50 A2P 2,5 - 50 mbar | 691373 | Im Shop suchenPDF S. 5 |
| 2.10 | Kappe 4,8 x 12,5 | 446011 | Im Shop suchenPDF S. 5 |
| 2.11 | Einschraubstutzen R 1/8 | 453003 | Im Shop suchenPDF S. 5 |
| 2.12 | Schlauch 4,0 x 1,75 schwarz | 750426 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.13 | Abdeckhaube mit Auskleidung | 21170402122 | Im Shop suchenPDF S. 5 |
| 2.14 | Haltebügel | 21770402162 | Im Shop suchenPDF S. 5 |
| 2.15 | Haltegitter | 21170402012 | Im Shop suchenPDF S. 5 |
| 2.16 | Auskleidung 296 x 30 x 1240 | 18127402307 | Im Shop suchenPDF S. 5 |
| 2.17 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 5 |
| 2.17 | Stellantrieb SQM 48.497 B9 20 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 5 |
| 2.18 | Paßfeder 5 x 3 x 28 DIN 6885 | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.19 | Kupplung SQM 48 D14 x D20 | 21770402127 | Im Shop suchenPDF S. 5 |
| 2.20 | Lagerbuchse komplett | 21150402302 | Im Shop suchenPDF S. 5 |
| 2.21 | Luftklappenwelle 12 x 65 | 21170402162 | Im Shop suchenPDF S. 5 |
| 2.22 | Sicherungsring DIN 471 A 12 x 1,0 | 435405 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.23 | Luftklappenwelle 12 x 77 x 10 DEG | 21060404042 | Im Shop suchenPDF S. 5 |
| 2.24 | Luftklappenwelle 12 x 77 x 10 DEG | 21060404022 | Im Shop suchenPDF S. 5 |
| 2.25 | Gelenkbolzen M6/M8 x 1 x 32 | 11057402047 | Im Shop suchenPDF S. 5 |
| 2.26 | Regelgestänge M6 x 131 mm | 21070404022 | Im Shop suchenPDF S. 5 |
| 2.27 | Luftklappe Antrieb W-FM | 21770402137 | Im Shop suchenPDF S. 5 |
| 2.28 | Luftklappe W-FM | 21770402147 | Im Shop suchenPDF S. 5 |
| 2.29 | Einströmblech | 21070402057 | Im Shop suchenPDF S. 5 |
| 2.30 | Distanzbuchse 22 x 6,6 x 60 Grad | 21060402287 | Im Shop suchenPDF S. 5 |
| 2.31 | Frequenzumrichter FC 301 P22K IP20 G70/4-A | 31000200572 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 5 |
| 2.32 | Bremswiderstand 27 Ohm/200W/IP40 G70/4-A | 795790 | Im Shop suchenPDF S. 5 |
| 2.33 | Schutzgitter | 21070402332 | Im Shop suchenPDF S. 5 |
| 2.34 | Bundbolzen M6 x 34,5 | 21070402307 | Im Shop suchenPDF S. 5 |

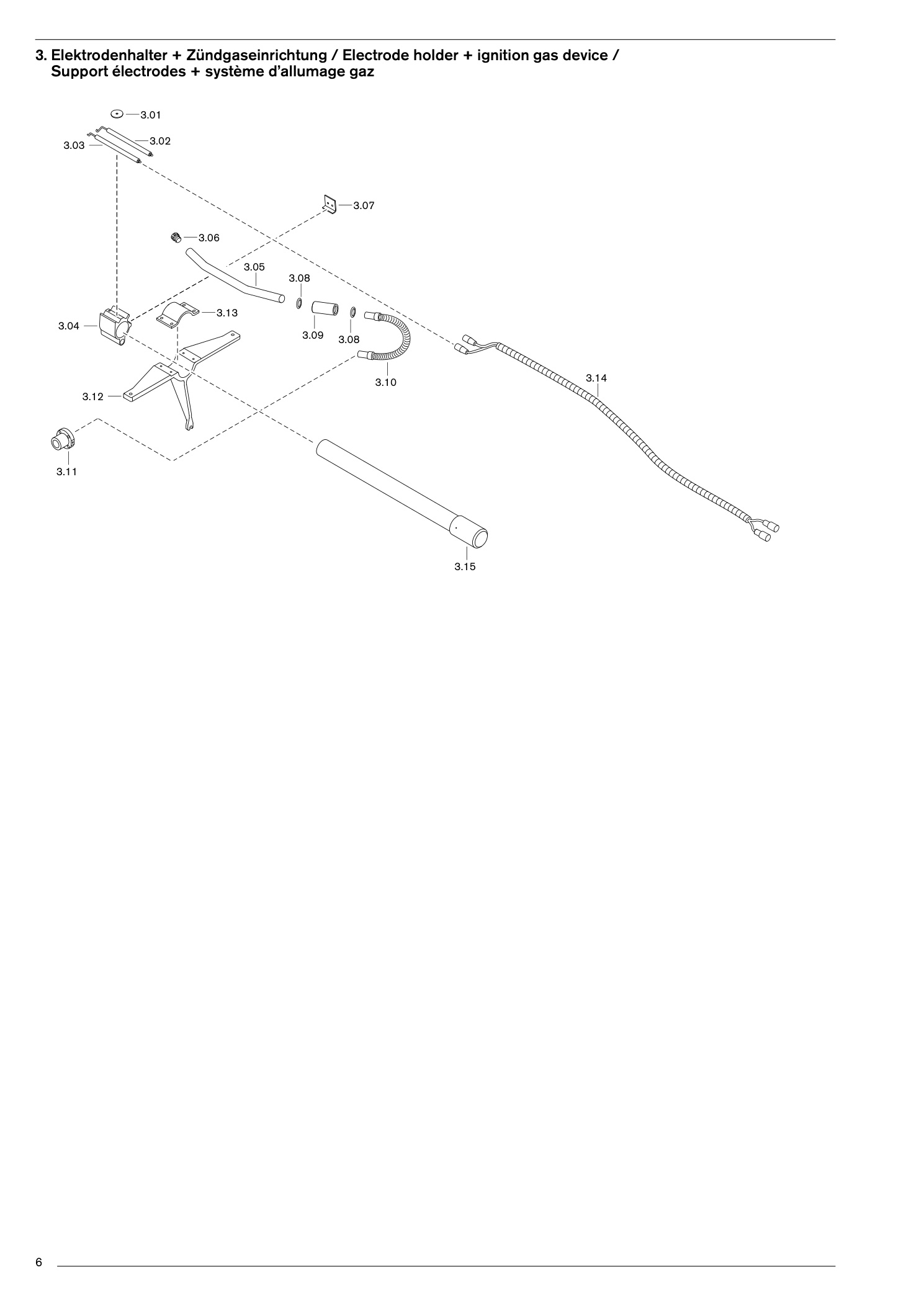

3. Elektrodenhalter + Zündgaseinrichtung / Electrode holder + ignition gas device /
15 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.01 | Scheibe 40 x 6,6 x 2,5 | 17720514467 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.02 | Zündelektrode rechts | 11197410087 | Im Shop suchenPDF S. 7 |
| 3.03 | Zündelektrode links | 11197410077 | Im Shop suchenPDF S. 7 |
| 3.04 | Elektrodenhalter | 19120714107 | Im Shop suchenPDF S. 7 |
| 3.05 | Zündgasrohr 22 x 1,5 | 19120714157 | Im Shop suchenPDF S. 7 |
| 3.06 | Zündgasdüse | 17720514137 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.07 | Bügel 3 x 17 x 48 | 17720514497 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |
| 3.08 | O-Ring 22 x 2 -N-FPM 80 DIN 3771 | 445031 | Im Shop suchenPDF S. 7 |
| 3.09 | Verbindungshülse | 17720514187 | Im Shop suchenPDF S. 7 |
| 3.10 | Gasschlauch DN 20 500 mm | 491233 | Im Shop suchenPDF S. 7 |
| 3.11 | Anschlußflansch | 19120714037 | Im Shop suchenPDF S. 7 |
| 3.12 | Düsenkreuz | 21770614017 | Im Shop suchenPDF S. 7 |
| 3.13 | Spannbügel | 19120714117 | Im Shop suchenPDF S. 7 |
| 3.14 | Zündkabel 900 mm | 21710411102 | Im Shop suchenPDF S. 7 |
| 3.15 | Rohrstück komplett 50 x 48 x | 640290 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 7 |

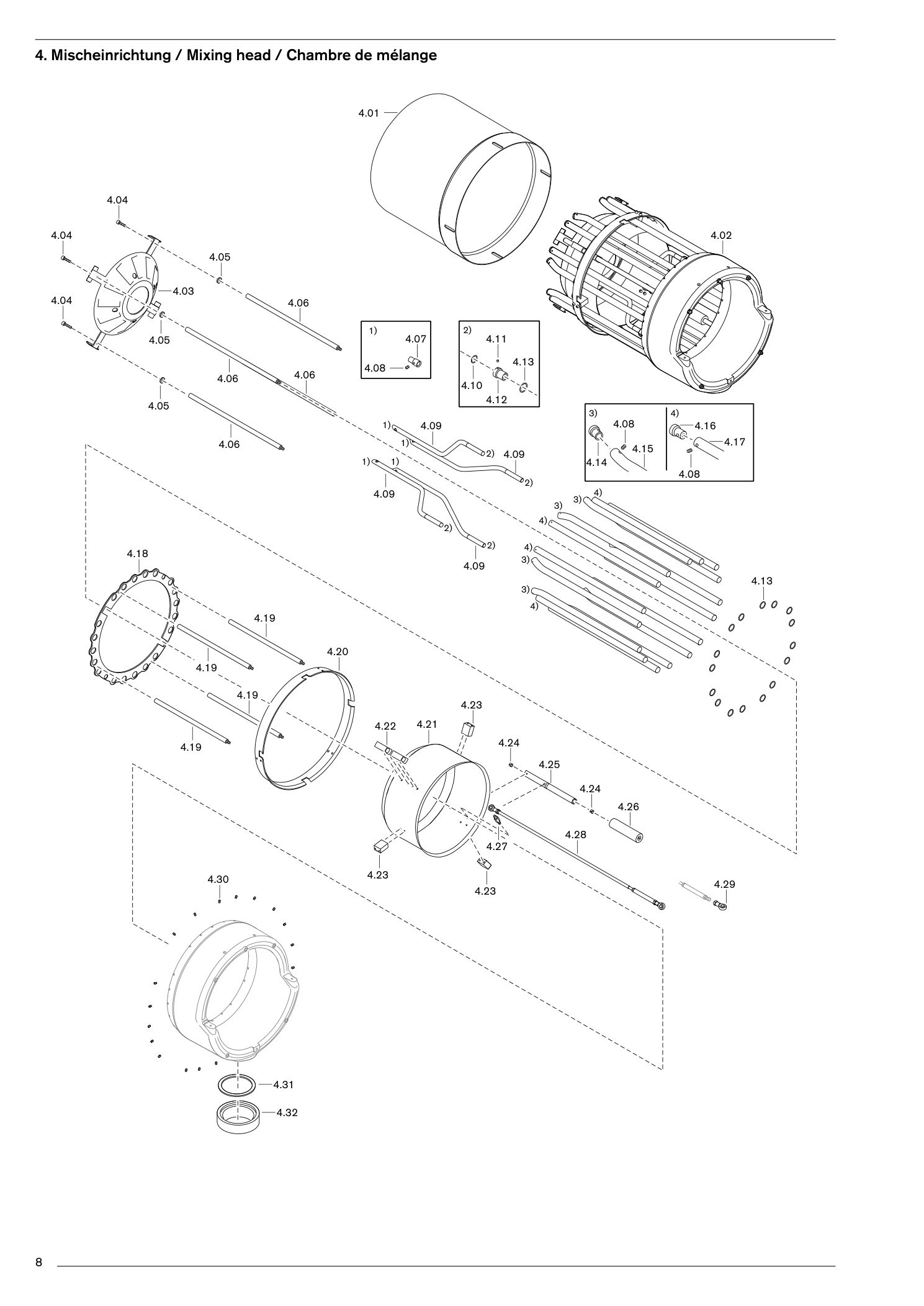

4. Mischeinrichtung / Mixing head / Chambre de mélange
34 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.01 | Flammrohr | 27770614512 | Im Shop suchenPDF S. 9 |
| 4.02 | Mischgehäuse komplett | 21770614022 | Im Shop suchenPDF S. 9 |
| 4.03 | Stauscheibe H1 | 27770614812 | Im Shop suchenPDF S. 9 |
| 4.04 | Schraube M 6 x 40 DIN | 912217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.05 | Dichtring 6,5 x 12 x 1,5 DIN EN 1514-1 | 441048 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.06 | Stehbolzen M10 x 463,5 | 27770614537 | Im Shop suchenPDF S. 9 |
| 4.07 | Düse d=7 mm für Rohr D=15 mm | 27770614737 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.08 | Gewindestift M 6 x 8 DIN | 913420 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.09 | Düsenrohr 15 x 1,5 etagiert | 27770614727 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.10 | O-Ring 15 x 2 -N-FPM 80 DIN 3771 | 445030 | Im Shop suchenPDF S. 9 |
| 4.11 | Gewindestift M 6 x 8 DIN | 913420 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.12 | Reduzierring ø 22 - ø 15 | 27770614757 | Im Shop suchenPDF S. 9 |
| 4.13 | O-Ring 22 x 2 -N-FPM 80 DIN 3771 | 445031 | Im Shop suchenPDF S. 9 |
| 4.14 | Düse d=16 mm für Rohr D=22 mm | 17730514347 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.15 | Düsenrohr 22 x 1,5 20° gebogen | 27770614777 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.16 | Düse d=13 mm für Rohr D=22 mm | 19120714167 | Im Shop suchenPDF S. 9 |
| 4.17 | Düsenrohr 22 x 1,5 x | 545277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.18 | Lochring ø 457 x 374 x 3 | 27770614577 | Im Shop suchenPDF S. 9 |
| 4.19 | Stehbolzen M10 x | 342277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.20 | Hülse 456 x 467 x 45 | 27770614697 | Im Shop suchenPDF S. 9 |
| 4.21 | Regulierhülse | 27770614672 | Im Shop suchenPDF S. 9 |
| 4.22 | Fixierstück 30 x 25 x 45 | 27770614317 | Im Shop suchenPDF S. 9 |
| 4.23 | Fixierstück 32 x 20 x 40 | 27770614707 | Im Shop suchenPDF S. 9 |
| 4.24 | Gleitfolie 0,75 dick NSR 1619-15 | 460050 | Im Shop suchenPDF S. 9 |
| 4.25 | Lagerhülse 34,5 x 25 x | 235277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.26 | Schutzhülse 35 x | 135277 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.27 | Gelenkbolzen M8 x 1 / M6 x 55 | 27770614717 | Im Shop suchenPDF S. 9 |
| 4.28 | Antriebsgestänge M8/785 | 845217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.29 | Gelenkkopf GISW 8K | 499276 | Im Shop suchenPDF S. 9 |
| 4.30 | Gewindestift M 6 x 12 DIN | 913420 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 9 |
| 4.31 | Dichtring 110 x 129 x 2 Tesnit BA-U blau | 27770514047 | Im Shop suchenPDF S. 9 |
| 4.32 | Zwischenring | 21770614037 | Im Shop suchenPDF S. 9 |
| 4.33 | Fühlerelektrode | 15124314137 | Im Shop suchenPDF S. 9 |
| 4.34 | Ionisationsleitung 900 mm | 21710514662 | Im Shop suchenPDF S. 9 |

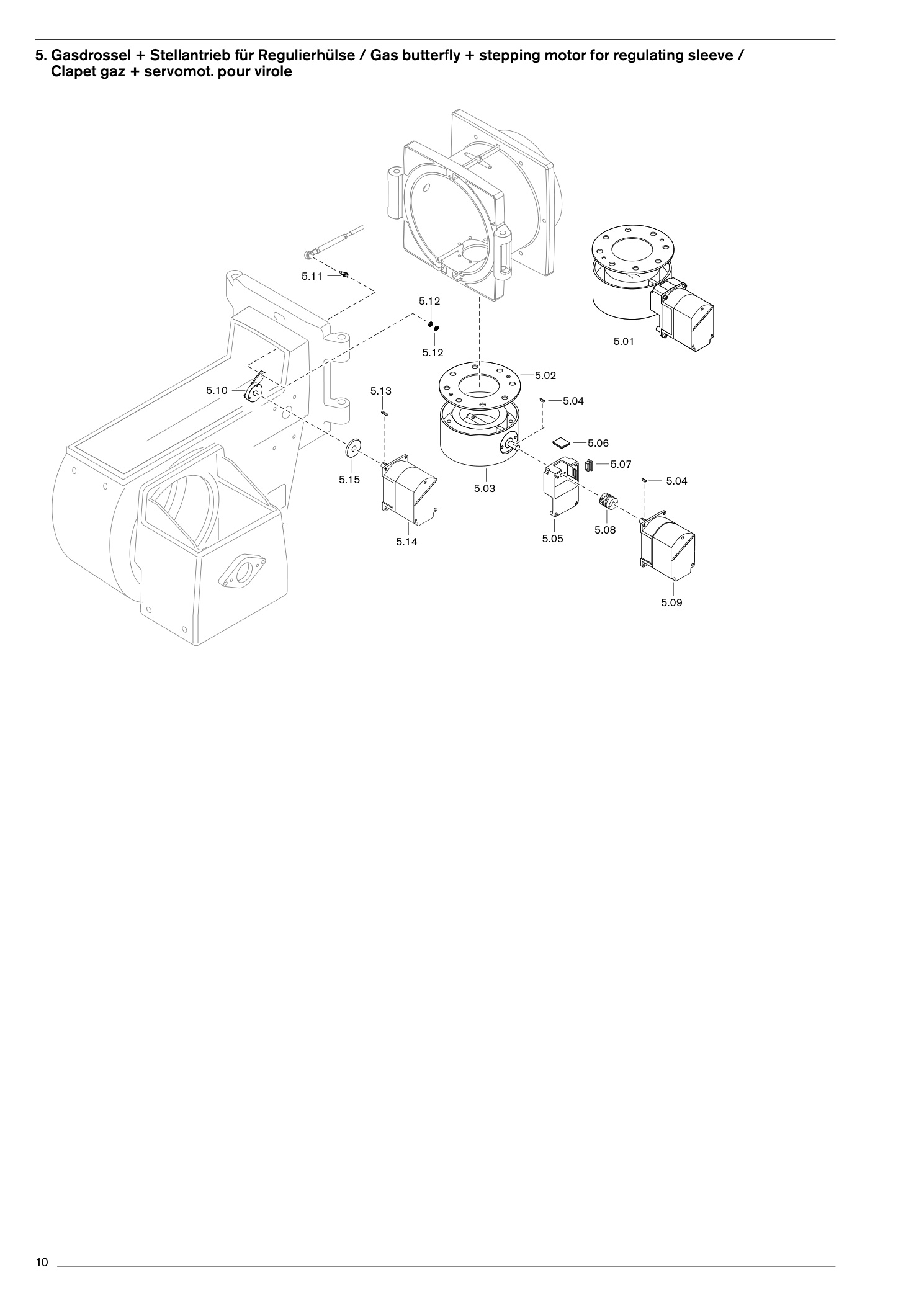

5. Gasdrossel + Stellantrieb für Regulierhülse / Gas butterfly + stepping motor for regulating sleeve /
17 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.01 | Gasdrossel DN100 W-FM komplett | 21760525020 | Im Shop suchenPDF S. 11 |
| 5.02 | Dichtung 110 x 220 x 2 Tesnit BA-U blau | 17720500037 | Im Shop suchenPDF S. 11 |
| 5.03 | Gasdrossel DN100 W-FM | 25060525012 | Im Shop suchenPDF S. 11 |
| 5.04 | Scheibenfeder 3 x 3,7 DIN 6888 C45K | 490157 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 5.05 | Zwischengehäuse für Gasdrossel Serie B | 21770425022 | Im Shop suchenPDF S. 11 |
| 5.06 | Schauglas 33 x 33 x 6 | 21140417027 | Im Shop suchenPDF S. 11 |
| 5.07 | Rechteckstopfen GPN 270 R 3015 | 446115 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 5.08 | Federstegkupplung Serie 2 | 21770415107 | Im Shop suchenPDF S. 11 |
| 5.09 | Stellantrieb SQM 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 11 |
| 5.09 | Stellantrieb SQM 45.291 B9 WH 3 NmKabeleinführung komplett mit 1 W-FM Stecker | 21760512042 | Im Shop suchenPDF S. 11 |
| 5.10 | Antriebshebel komplett | 21770615022 | Im Shop suchenPDF S. 11 |
| 5.11 | Gelenkbolzen SW13 x 35 | 18127402357 | Im Shop suchenPDF S. 11 |
| 5.12 | Sechskantmutter M 8 x 1 DIN | 439411 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 5.13 | Paßfeder 5 x 3 x 28 DIN 6885 C45K | 490314 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 11 |
| 5.14 | Stellantrieb SQM 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 11 |
| 5.14 | Stellantrieb SQM 48.497 B9 20 NmKabeleinführung komplett mit 2 W-FM Stecker | 21760512052 | Im Shop suchenPDF S. 11 |
| 5.15 | Dichtung Stellantrieb | 21770615017 | Im Shop suchenPDF S. 11 |

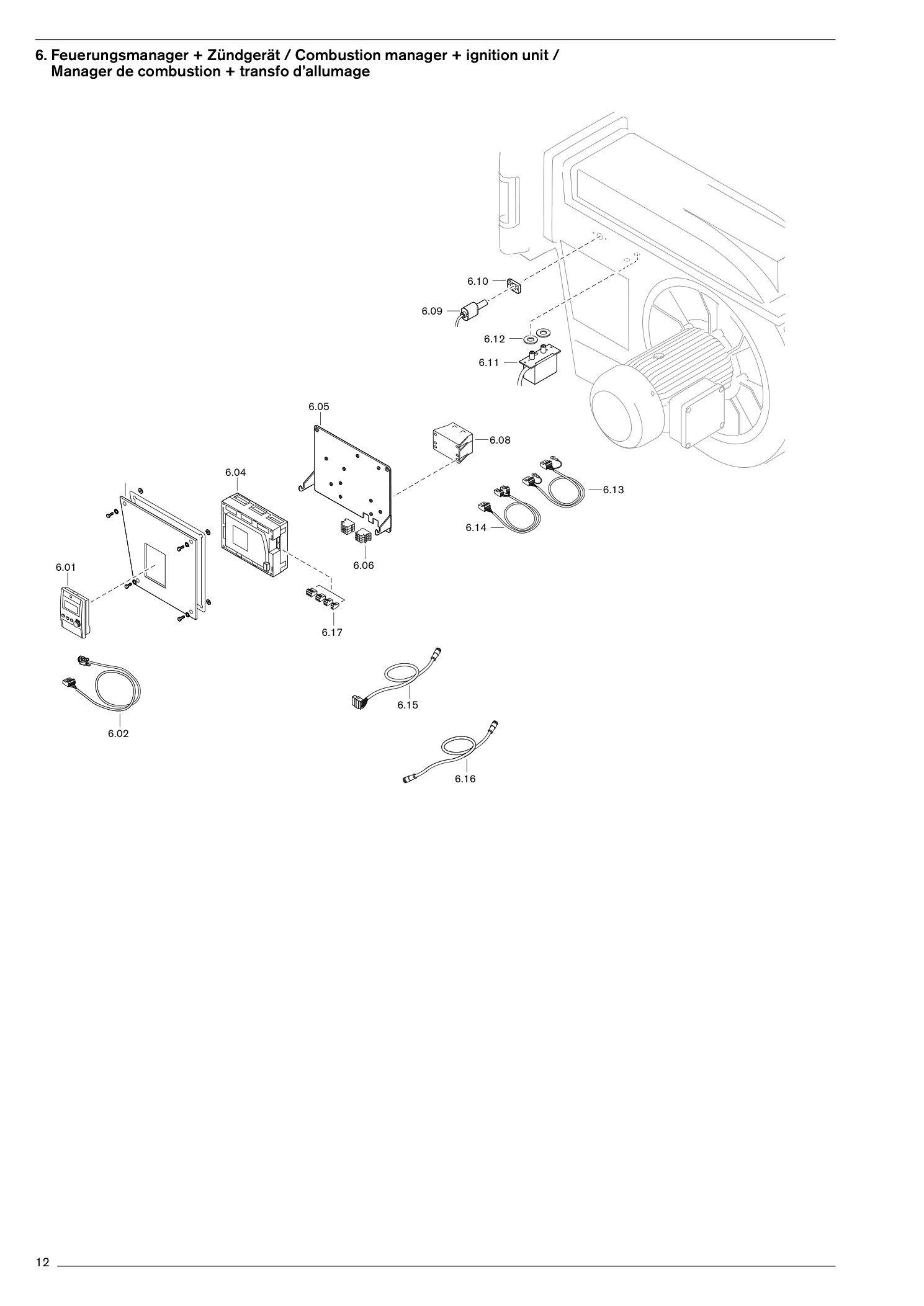

6. Feuerungsmanager + Zündgerät / Combustion manager +
61 Ersatzteil-Zuordnungen
Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.01 | ABE für W-FM 100/200 ABEWesteuropa 1 (GB, D, F, I, E, P) | 600439 | Im Shop suchenPDF S. 13 |
| 6.01 | ABE für W-FM 100/200 ABEWesteuropa 2 (GB, NL, DK, S, N, FIN) | 600440 | Im Shop suchenPDF S. 13 |
| 6.01 | ABE für W-FM 100/200 ABEOsteuropa 1 (GB, PL, H, CZ, KRO, SLO) | 600441 | Im Shop suchenPDF S. 13 |
| 6.01 | ABE für W-FM 100/200 ABEOsteuropa 2 (GB, RUS, BG, RO, D, TR) | 600442 | Im Shop suchenPDF S. 13 |
| 6.01 | ABE für W-FM 100/200 ABEChinesisch | 27070612052 | Im Shop suchenPDF S. 13 |
| 6.02 | Steckerkabel W-FM...ABE SteckerkabelABE am Gehäuse angebaut | 21770612102 | Im Shop suchenPDF S. 13 |
| 6.02 | Steckerkabel W-FM...ABE SteckerkabelABE extern angebaut 4000 mm | 21770612192 | Im Shop suchenPDF S. 13 |
| 6.02 | Steckerkabel W-FM...ABE SteckerkabelABE extern angebaut 2500 mm | 21770612432 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.02 | Steckerkabel W-FM...ABE SteckerkabelABE extern angebaut 1500 mm | 21770612422 | Im Shop suchenPDF S. 13 |
| 6.03 | Abdeckplatte komplett Coverfür W-FM ABE eingeb. | 21170401102 | Im Shop suchenPDF S. 13 |
| 6.03 | Abdeckplatte komplett Coverfür W-FM ABE extern | 18127417022 | Im Shop suchenPDF S. 13 |
| 6.04 | Feuerungsmanager 230V; 50/60Hz CombustionW-FM 100 ohne Leistungsregler | 21770612862 | Im Shop suchenPDF S. 13 |
| 6.04 | Feuerungsmanager 230V; 50/60Hz CombustionW-FM 100 mit Leistungsregler | 21770612872 | Im Shop suchenPDF S. 13 |
| 6.04 | Feuerungsmanager 230V; 50/60Hz CombustionW-FM | 200600 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.05 | Montageplatte für W-FM | 21760517012 | Im Shop suchenPDF S. 13 |
| 6.06 | Schutzleiterklemme DFK 4 PE Phoenix | 735208 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.08 | Trafo für W-FM 100/200 AGG 5. | 220230 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.09 | Flammenfühler QRI 2B2.B180B | 600652 | Im Shop suchenPDF S. 13 |
| 6.10 | Flansch für Flammenfühler QRI | 21770612097 | Im Shop suchenPDF S. 13 |
| 6.11 | Zündgerät W-ZG 02 für W-FM 230V | 21770411052 | Im Shop suchenPDF S. 13 |
| 6.12 | Dichtring 44 x 18 x 4 für Zündgerät-ZG02 | 21116311027 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 13 |
| 6.13 | Steckerkabel W-FM Trafo 12-0-12V | 21770612022 | Im Shop suchenPDF S. 13 |
| 6.14 | Steckerkabel W-FM Trafo 230V/12V | 21710412502 | Im Shop suchenPDF S. 13 |
| 6.15 | Steckerkabel W-FM zu SQM 1300 mm | 21760512172 | Im Shop suchenPDF S. 13 |
| 6.16 | Steckerkabel PlugSQM zu SQM 1200 mm | 21760512102 | Im Shop suchenPDF S. 13 |
| 6.16 | Steckerkabel PlugSQM zu SQM 900 mm | 21760512082 | Im Shop suchenPDF S. 13 |

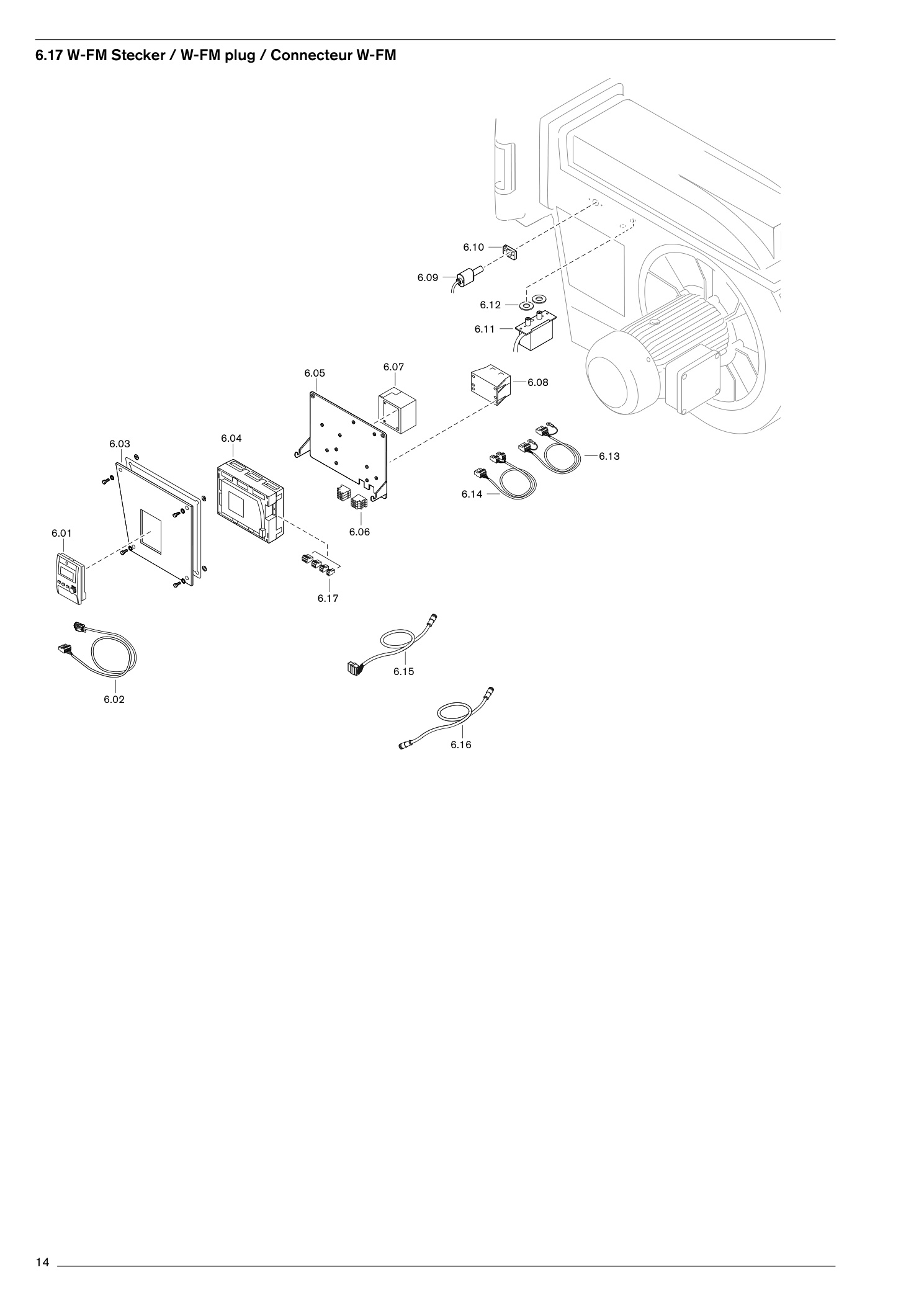

| 6.17 | W-FM SteckerX3-01 Motor ein | 716300 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX3-02 Luftdruckwächter | 716301 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX3-03 Endschalter Brennerflansch | 716302 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX3-04 Netz und Sicherheitskette | 716303 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX4-01 Öl- Gas Umschaltung | 716304 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX4-02 Zündgerät | 716305 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX4-03 Magnetventil Entlüftung LDW | 716306 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX5-01 Öl- min- Druck DSA58 | 716307 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX5-02 Öl- max- Druck DSA46 | 716308 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX5-03 Regelkreis | 716309 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX6-01 Startfreigabe | 716310 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX6-02 Magnetkupplung-Ölpumpe | 716311 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX6-03 Öl-Sicherheitsventil | 716312 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX7-01 Ölventil Stufe 2 | 716313 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX7-02 Ölventil Stufe 3 | 716314 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX7-03 Startverhinderung Gas | 716315 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX8-01 Öl- Gas- Anzeige | 716316 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX8-02 Öl-Ventil zusätzlich | 716317 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX8-03 Öl-Ventil 1; 2 x 110V | 716318 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX9-01 Gas, PV, V1, V2, SV | 716319 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX9-02 N, PE | 716320 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX9-03 Gas- max./min. | 716321 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX10-01 Trafo 230/12V | 716322 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX10.02.1 Flammenfühler QRB | 716323 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX10-02.2 Flammenfühler QRI | 716332 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX50 CAN-Bus ABE | 716325 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX51 CAN-Bus Stellantrieb | 716326 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX52 Trafo 2 x 12V | 716327 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX60 Temperaturfühler | 716328 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX61 Istwert U/I | 716329 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX62 Sollwert U/I | 716330 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX63 Ausgang 4-20mA | 716331 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX70 Näherungsschalter Motor | 716333 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX72 Ölzähler | 716335 | Im Shop suchenPDF S. 15 |
| 6.17 | W-FM SteckerX73 Frequenzumformer | 716336 | Im Shop suchenPDF S. 15 |
7. Sachgruppe 7
51 Ersatzteil-Zuordnungen

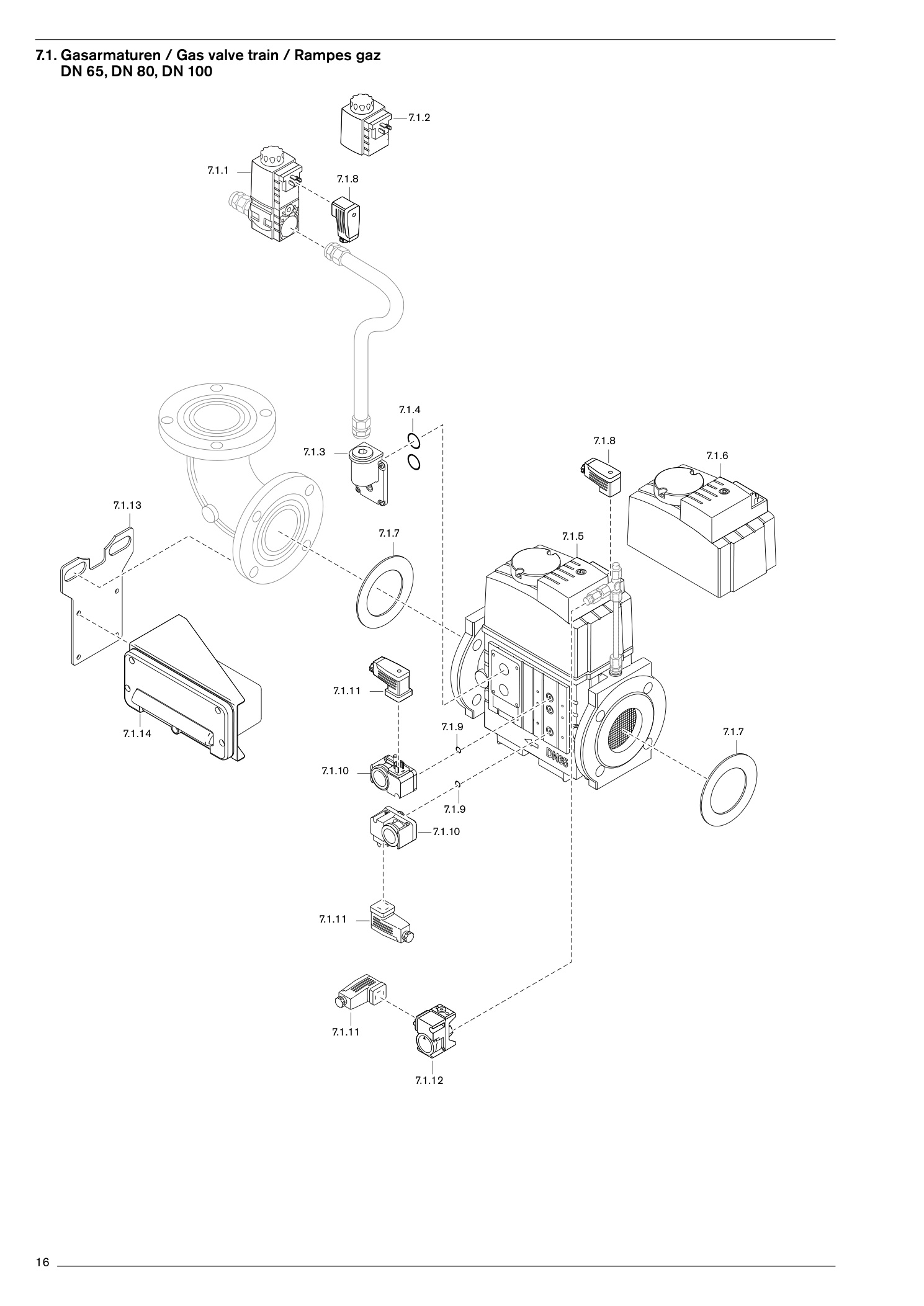

Bildübersicht / Explosionszeichnung
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1.1 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 17 |
| 7.1.2 | Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 17 |
| 7.1.3 | Zündgasflansch G3/4" | 625032 | Im Shop suchenPDF S. 17 |
| 7.1.4 | O-Ring 27 x 1,5 | 445517 | Im Shop suchenPDF S. 17 |
| 7.1.5 | MagnetventilDMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 17 |
| 7.1.5 | MagnetventilDMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 17 |
| 7.1.5 | MagnetventilDMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 17 |
| 7.1.6 | Magnet kompl.5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 17 |
| 7.1.6 | Magnet kompl.5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 17 |
| 7.1.6 | Magnet kompl.5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 17 |
| 7.1.7 | Dichtring77 x 127 x 2 (DN 65) | 441861 | Im Shop suchenPDF S. 17 |
| 7.1.7 | Dichtring90 x 142 x 2 (DN 80) | 441044 | Im Shop suchenPDF S. 17 |
| 7.1.7 | Dichtring115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 17 |
| 7.1.8 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 17 |
| 7.1.9 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.1.10 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 17 |
| 7.1.10 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 17 |
| 7.1.10 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 17 |
| 7.1.11 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 17 |
| 7.1.12 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 17 |
| 7.1.12 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 17 |
| 7.1.12 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 17 |
| 7.1.13 | Montageplattefür Klemmk. DN 65 | 21770426187 | Im Shop suchenPDF S. 17 |
| 7.1.13 | Montageplattefür Klemmk. DN 80 - DN | 100217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |
| 7.1.14 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 17 |
| 7.1.14 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 17 |
| 7.1.15 | Leitplatte DMV-D../11 eco, /12 220 | 240605 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 17 |

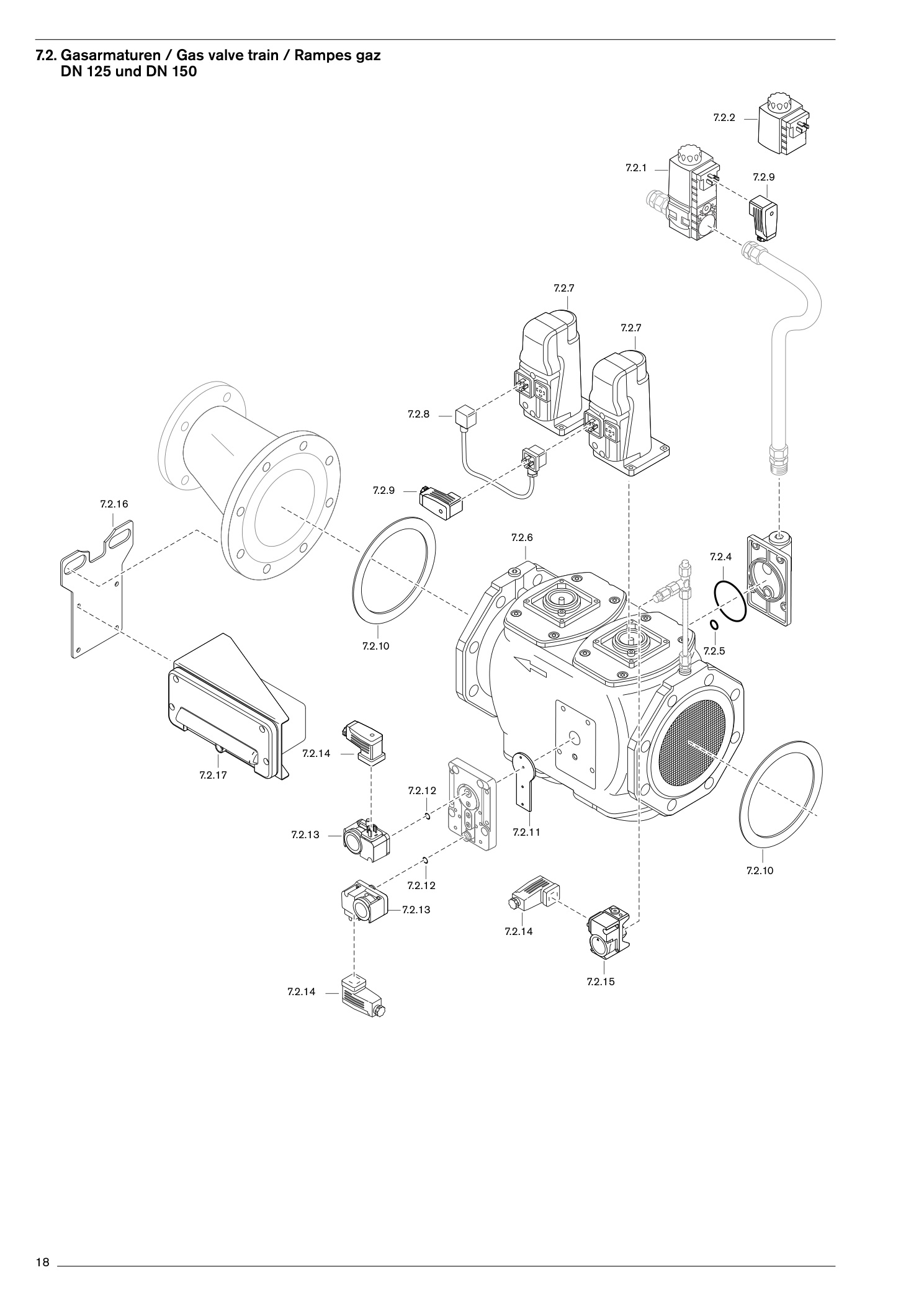

| 7.2.1 | Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 19 |
| 7.2.2 | Magnetspule SV-D 507; 230V IP65 Nr. 20 | 605274 | Im Shop suchenPDF S. 19 |
| 7.2.4 | 61,6 x 2,6 -N-NBR 70 DIN 3771 | 445158 | Im Shop suchenPDF S. 19 |
| 7.2.5 | 10,7 x 2,6 -N-NBR 70 DIN 3771 | 445157 | Im Shop suchenPDF S. 19 |
| 7.2.6 | GasdoppelventilVGD40. | 125625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.2.6 | GasdoppelventilVGD40. | 150625 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.2.7 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 19 |
| 7.2.8 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 19 |
| 7.2.9 | SteckerTyp A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 19 |
| 7.2.10 | Dichtring141 x 192 x 2 (DN 125) | 441046 | Im Shop suchenPDF S. 19 |
| 7.2.10 | Dichtring169 x 218 x 2 (DN 150) | 441047 | Im Shop suchenPDF S. 19 |
| 7.2.11 | Dichtung VGD40 für Druckwächterplatte | 625508 | Im Shop suchenPDF S. 19 |
| 7.2.12 | O-Ring 10,5 x 2,25 | 445512 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.2.13 | GasdruckwächterGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 19 |
| 7.2.13 | GasdruckwächterGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 19 |
| 7.2.13 | GasdruckwächterGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 19 |
| 7.2.14 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 19 |
| 7.2.15 | GasdruckwächterGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 19 |
| 7.2.15 | GasdruckwächterGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 19 |
| 7.2.15 | GasdruckwächterGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 19 |
| 7.2.16 | Montageplattefür Klemmk. DN | 125217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.2.16 | Montageplattefür Klemmk. DN | 150217 | Verfügbarkeit: 02307-9107897 anrufenPDF S. 19 |
| 7.2.17 | Klemmkasten für Gasarmaturen W-FM:ohne GW-max | 21770426332 | Im Shop suchenPDF S. 19 |
| 7.2.17 | Klemmkasten für Gasarmaturen W-FM:mit GW-max | 21770426342 | Im Shop suchenPDF S. 19 |
